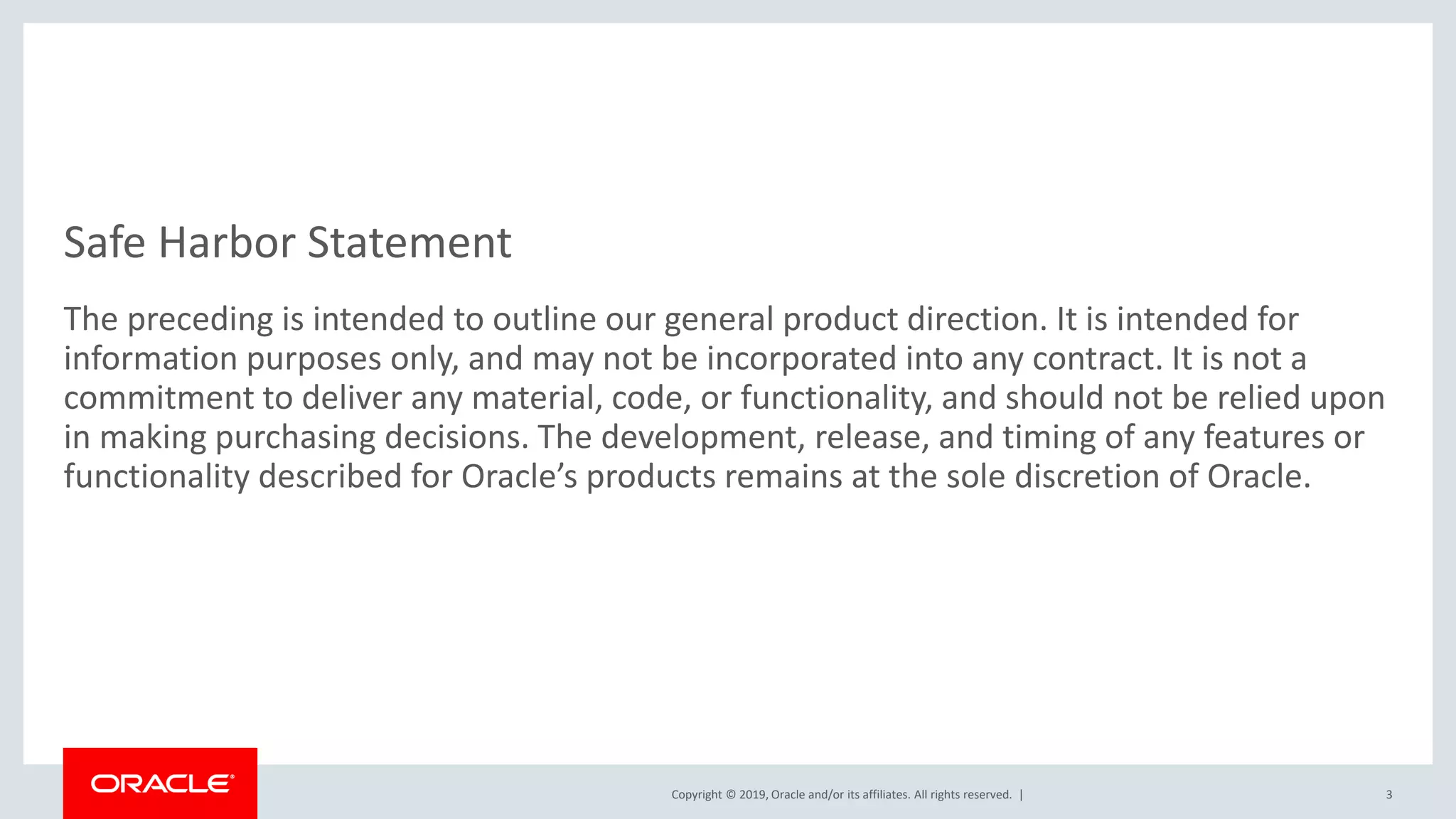

Safe Harbor Statement
The preceding is intended to outline our general product direction. It is intended for
information purposes only, and may not be incorporated into any contract. It is not a
commitment to deliver any material, code, or functionality, and should not be relied upon
in making purchasing decisions. The development, release, and timing of any features or
functionality described for Oracle’s products remains at the sole discretion of Oracle.
3

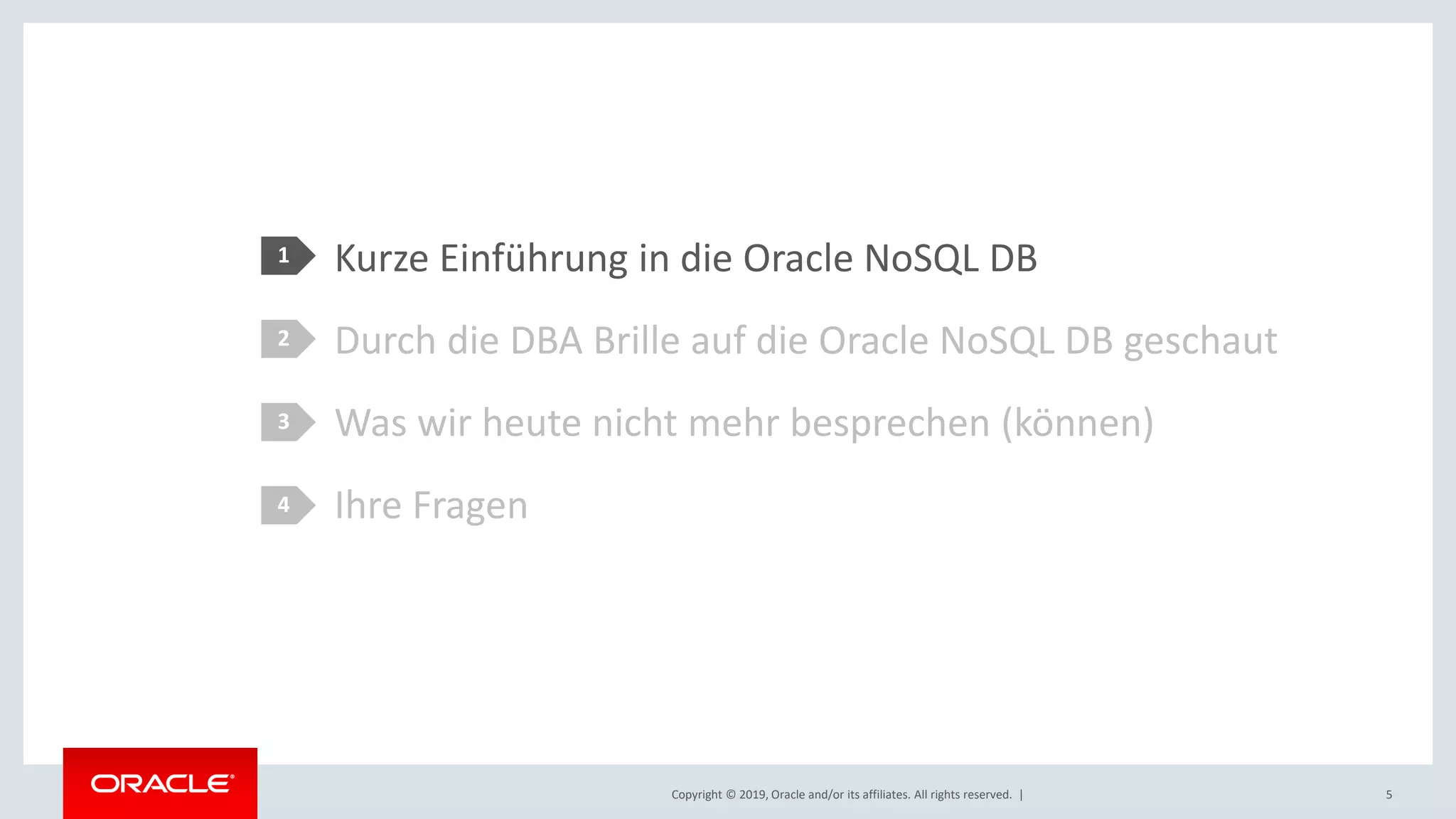

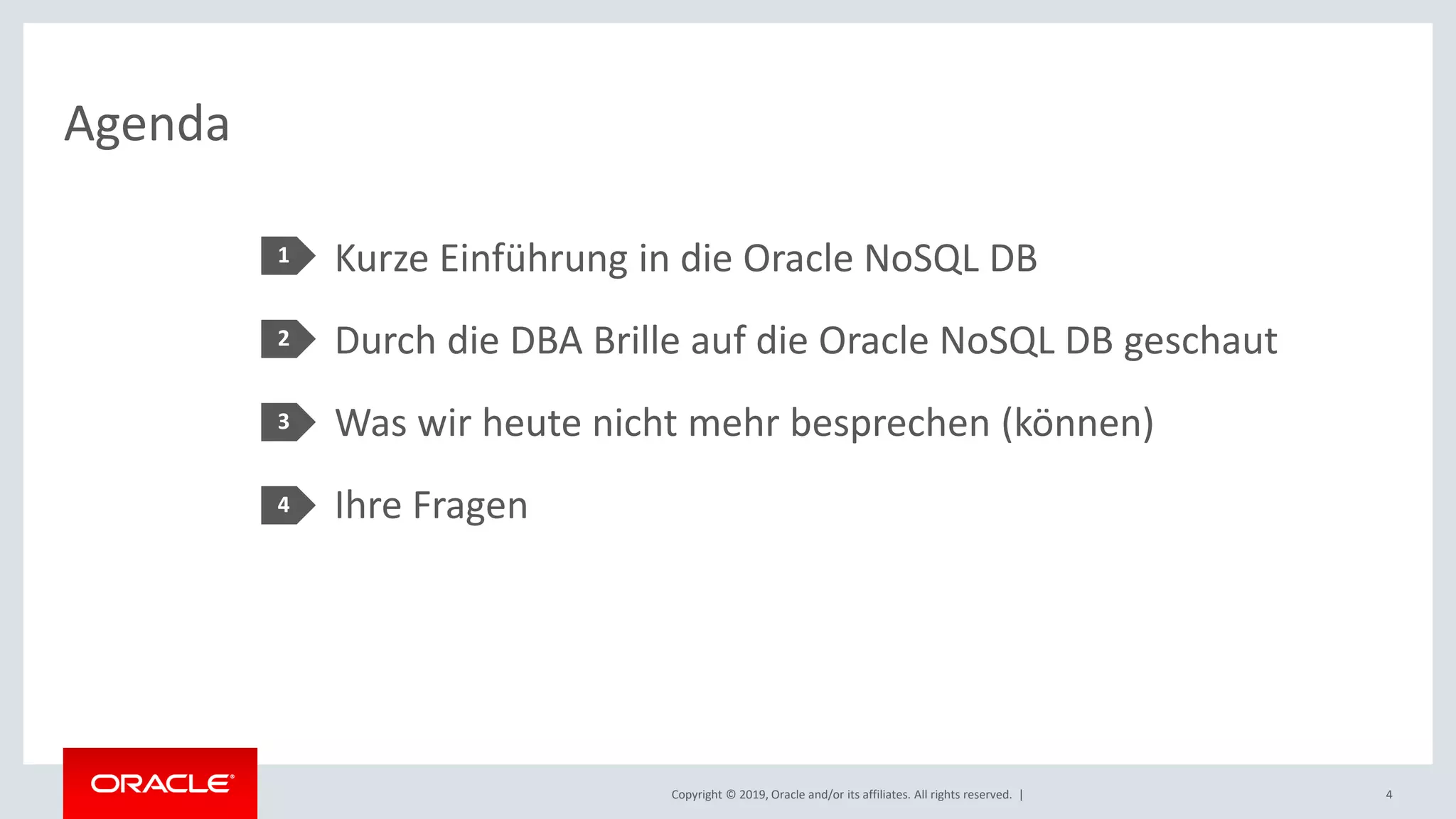

Agenda
Kurze Einführung in die Oracle NoSQL DB
Durch die DBA Brille auf die Oracle NoSQL DB geschaut
Was wir heute nicht mehr besprechen (können)
Ihre Fragen
1
2
3
4
4

Ihre Fragen
1
2
3
4
5

Copyright © 2019, Oracle and/or its affiliates. All rights reserved. | 6

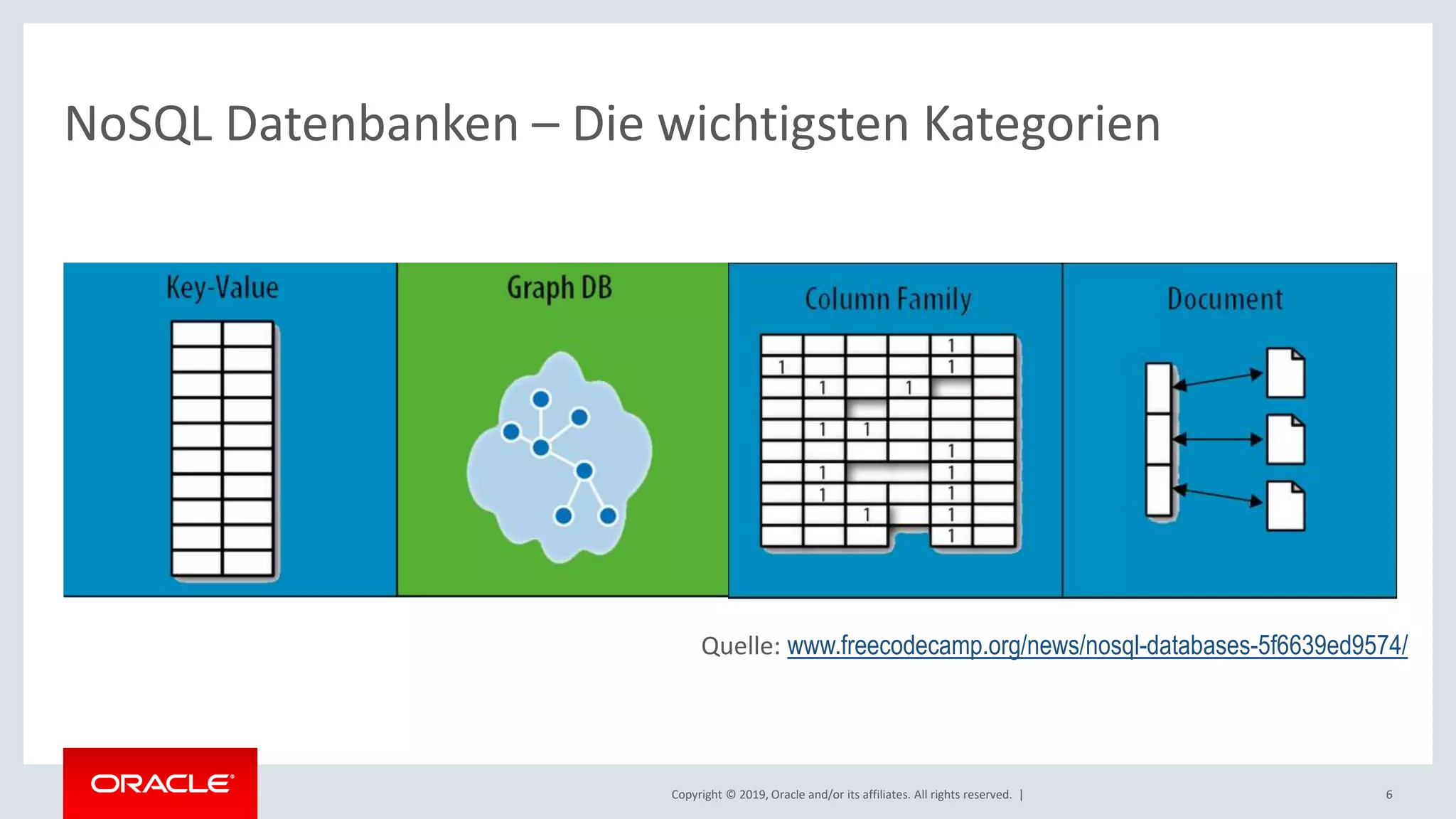

NoSQL Datenbanken – Die wichtigsten Kategorien
Quelle: www.freecodecamp.org/news/nosql-databases-5f6639ed9574/

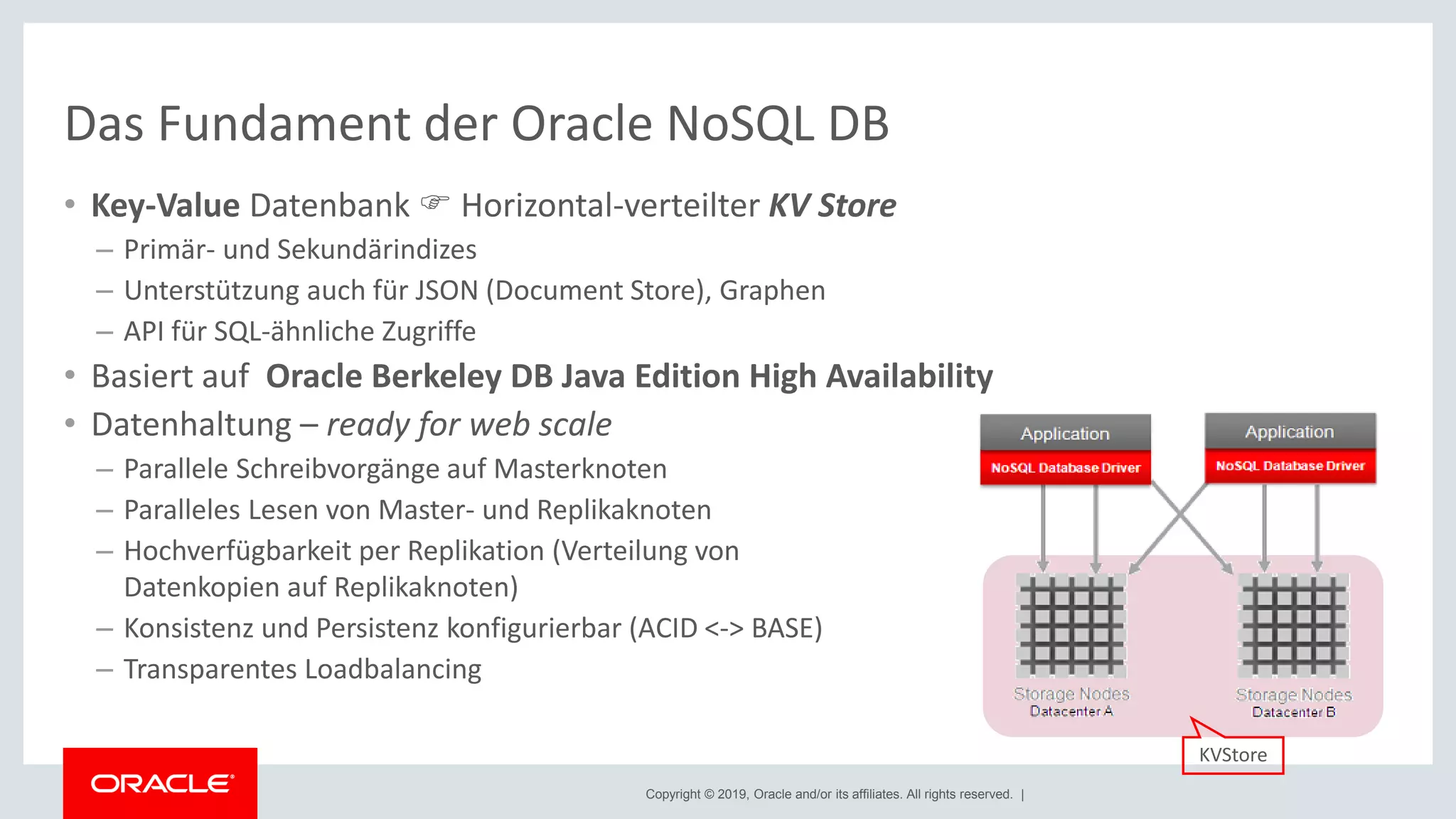

Das Fundament der Oracle NoSQL DB
• Key-Value Datenbank  Horizontal-verteilter KV Store
– Primär- und Sekundärindizes
– Unterstützung auch für JSON (Document Store), Graphen
– API für SQL-ähnliche Zugriffe
• Basiert auf Oracle Berkeley DB Java Edition High Availability
• Datenhaltung – ready for web scale
– Parallele Schreibvorgänge auf Masterknoten
– Paralleles Lesen von Master- und Replikaknoten
– Hochverfügbarkeit per Replikation (Verteilung von
Datenkopien auf Replikaknoten)
– Konsistenz und Persistenz konfigurierbar (ACID <-> BASE)
– Transparentes Loadbalancing
KVStore

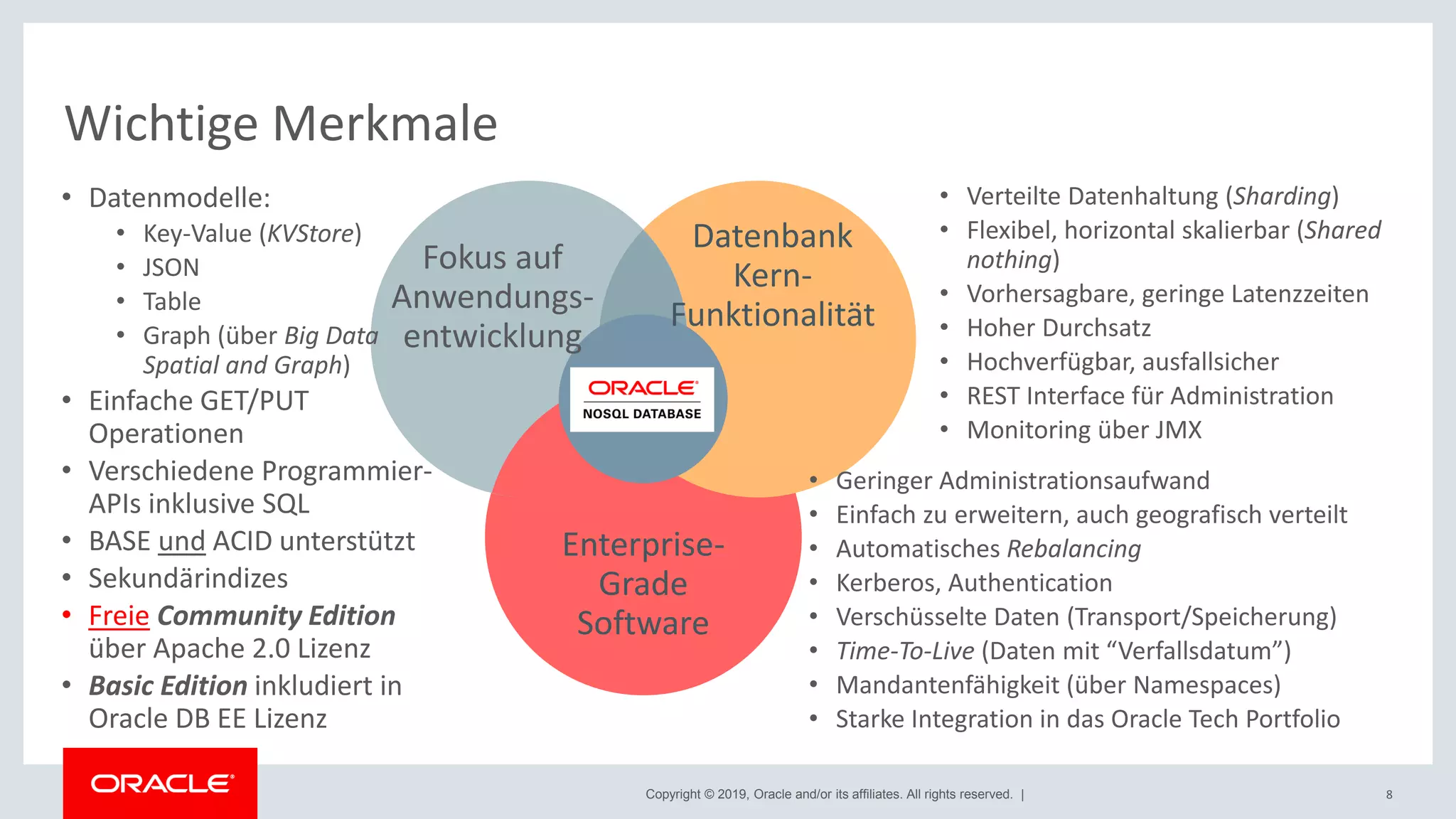

Wichtige Merkmale
Text
Datenbank
Kern-
Funktionalität
Fokus auf
Anwendungs-
entwicklung
Enterprise-
Grade
Software
• Verteilte Datenhaltung (Sharding)
• Flexibel, horizontal skalierbar (Shared
nothing)
• Vorhersagbare, geringe Latenzzeiten
• Hoher Durchsatz
• Hochverfügbar, ausfallsicher
• REST Interface für Administration
• Monitoring über JMX
• Geringer Administrationsaufwand
• Einfach zu erweitern, auch geografisch verteilt
• Automatisches Rebalancing
• Kerberos, Authentication
• Verschüsselte Daten (Transport/Speicherung)
• Time-To-Live (Daten mit “Verfallsdatum”)
• Mandantenfähigkeit (über Namespaces)
• Starke Integration in das Oracle Tech Portfolio
8
• Datenmodelle:
• Key-Value (KVStore)
• JSON
• Table
• Graph (über Big Data
Spatial and Graph)
• Einfache GET/PUT
Operationen
• Verschiedene Programmier-
APIs inklusive SQL
• BASE und ACID unterstützt
• Sekundärindizes
• Freie Community Edition
über Apache 2.0 Lizenz
• Basic Edition inkludiert in
Oracle DB EE Lizenz

• Als Datenmanagementplattform für
Anwendungen, die:
– Hohe Datenvolumina produzieren und/oder
konsumieren, typischerweise in hoher
Geschwindigkeit oder durch die Menge an
Datenquellen
– Antworten auf Nutzeranfragen in Echtzeit oder
nahezu Echtzeit liefern müssen
– Sich häufig verändernde Datenmodelle
unterstützen müssen
– Sich elastisch an dynamische Arbeitslasten
anpassen müssen
• Branchenübergreifend
9
Und wofür setzen Sie die Datenbank / den KVStore ein?

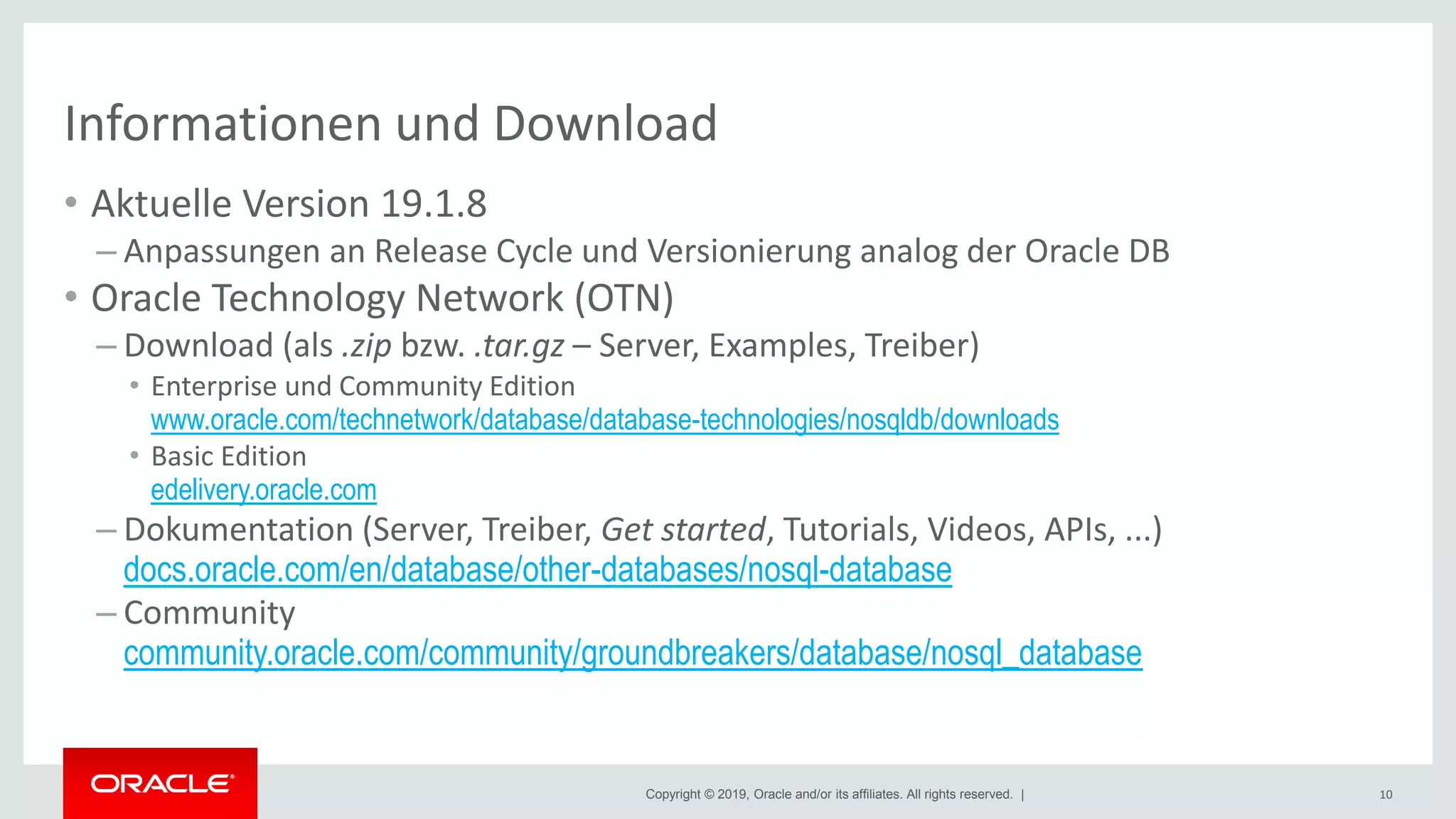

Informationen und Download
• Aktuelle Version 19.1.8
– Anpassungen an Release Cycle und Versionierung analog der Oracle DB
• Oracle Technology Network (OTN)
– Download (als .zip bzw. .tar.gz – Server, Examples, Treiber)
• Enterprise und Community Edition
www.oracle.com/technetwork/database/database-technologies/nosqldb/downloads
• Basic Edition
edelivery.oracle.com
– Dokumentation (Server, Treiber, Get started, Tutorials, Videos, APIs, ...)
docs.oracle.com/en/database/other-databases/nosql-database
– Community
community.oracle.com/community/groundbreakers/database/nosql_database
10

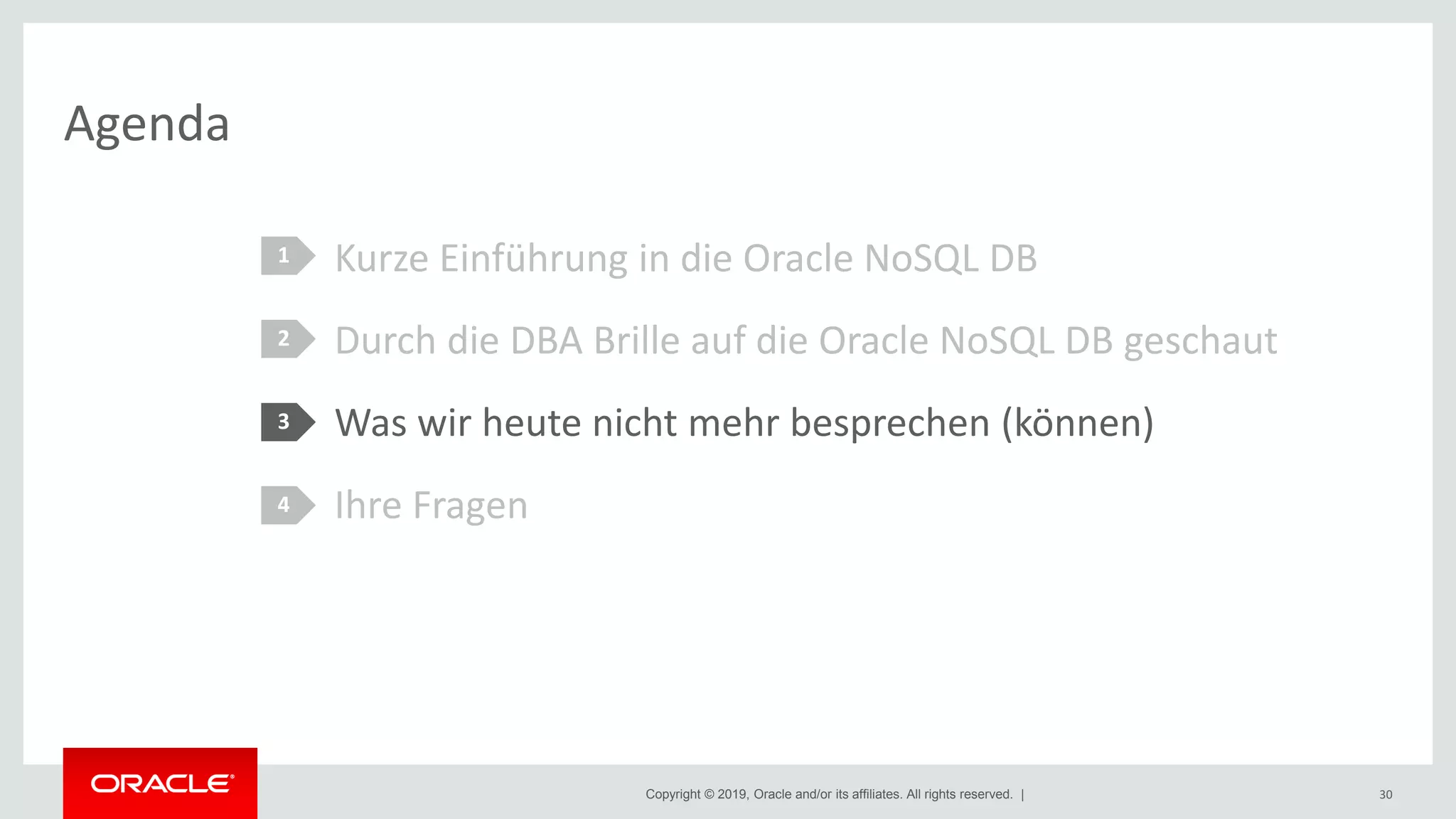

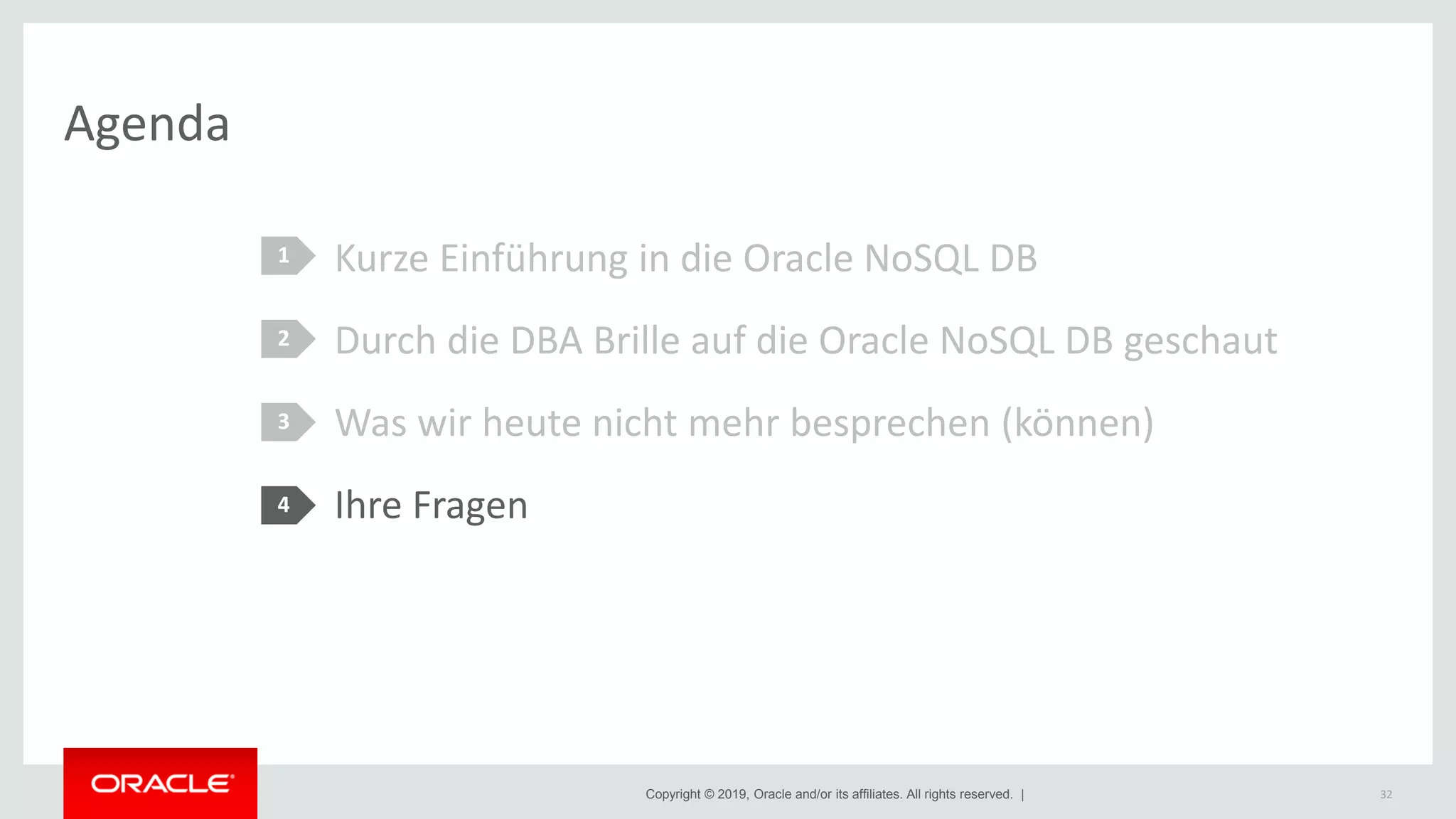

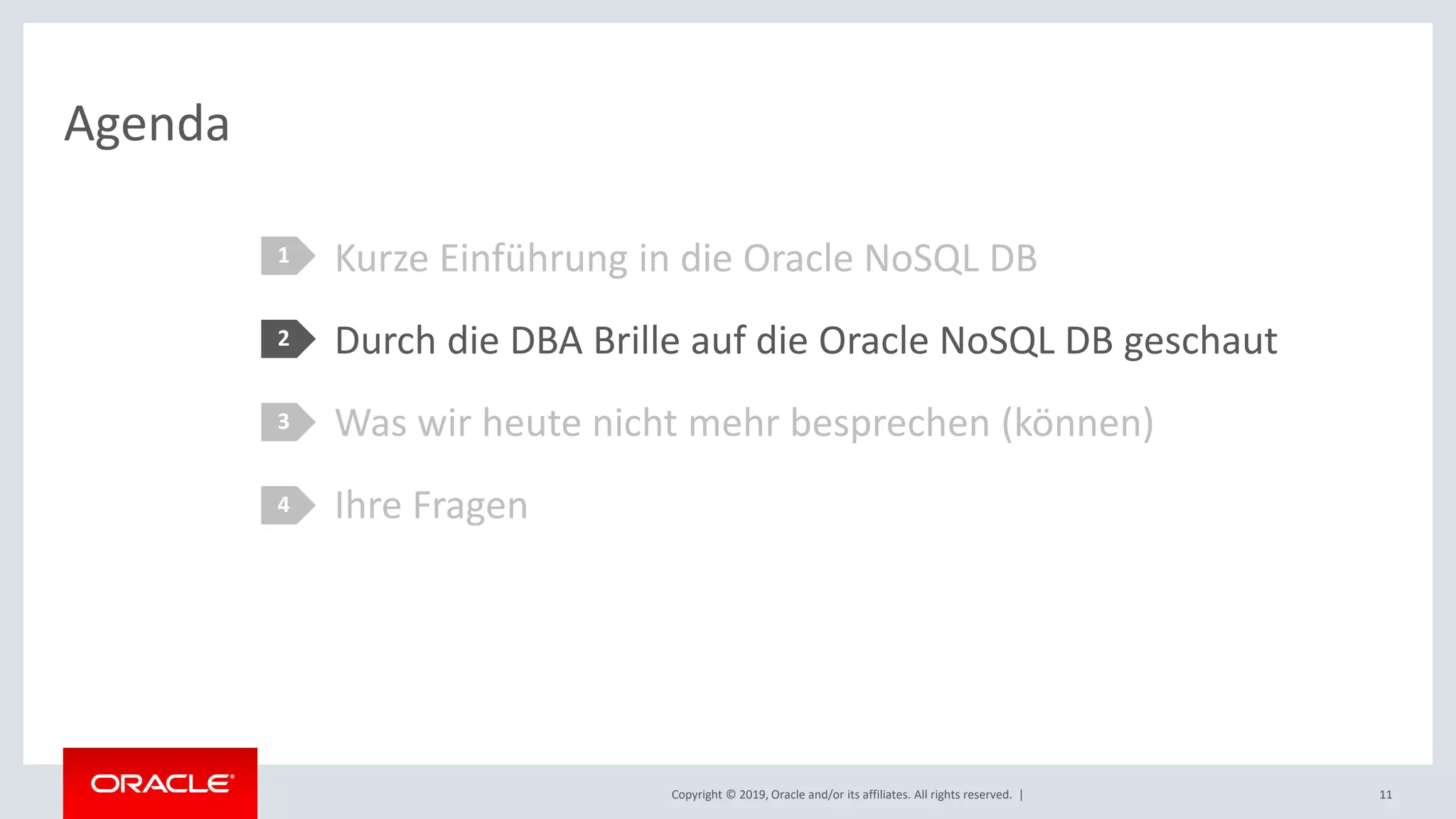

Agenda
Ihre Fragen
1
2
3
4
11

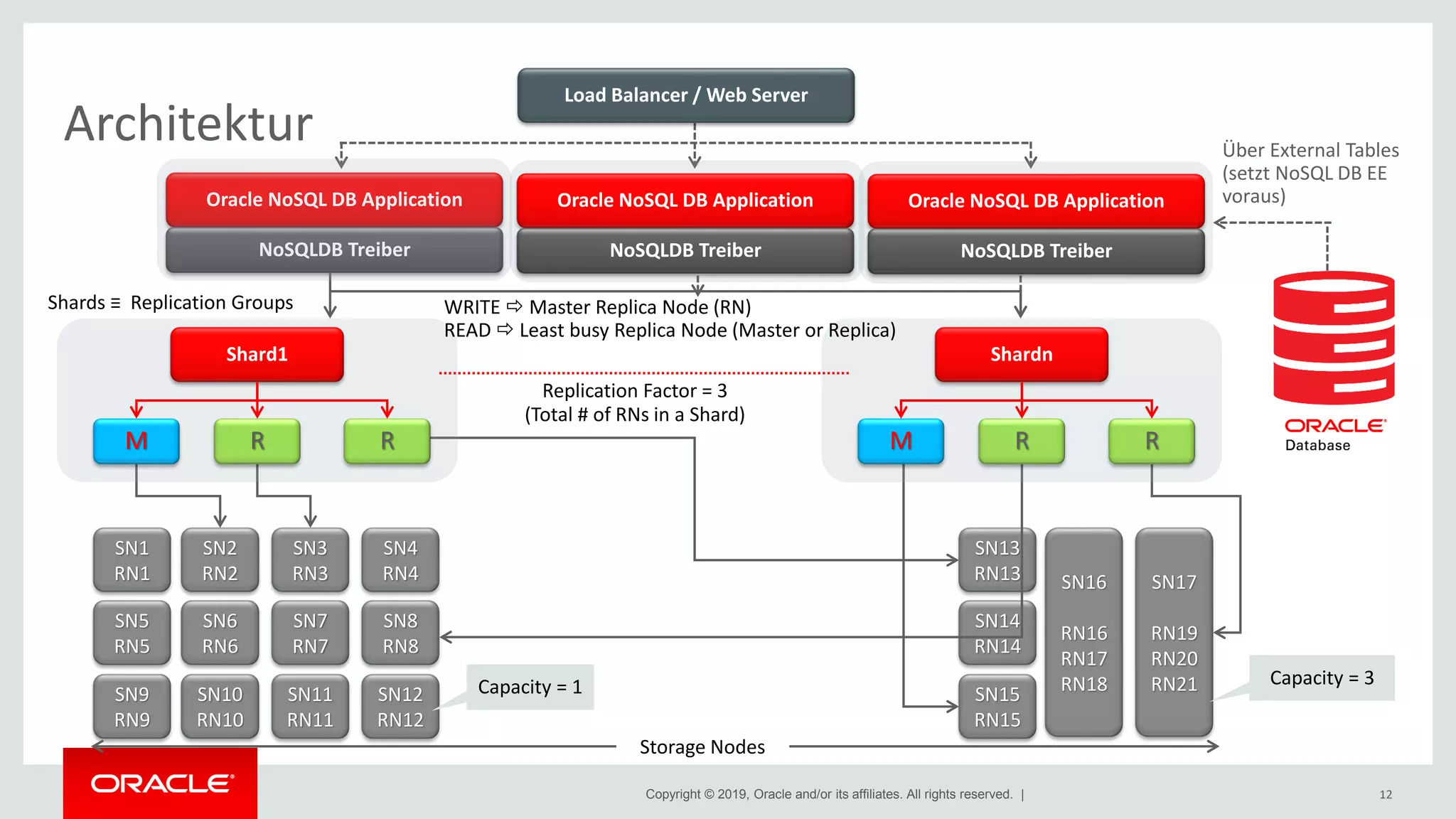

Architektur
Oracle NoSQL DB Application
NoSQLDB Treiber
SN1
RN1
SN5
RN5
SN9
RN9
SN2
RN2
SN6
RN6
SN10
RN10
SN3
RN3
SN7
RN7
SN11
RN11
SN4
RN4
SN8
RN8
SN12
RN12
SN13
RN13
SN14
RN14
SN15
RN15
SN16
RN16
RN17
RN18
SN17
RN19
RN20
RN21
Storage Nodes
Capacity = 1 Capacity = 3
Replication Factor = 3
(Total # of RNs in a Shard)
RM
Shard1 Shardn
R RM R
Shards ≡ Replication Groups WRITE  Master Replica Node (RN)
READ  Least busy Replica Node (Master or Replica)
12
NoSQLDB Treiber
NoSQLDB Treiber
Load Balancer / Web Server
Über External Tables
(setzt NoSQL DB EE
voraus)

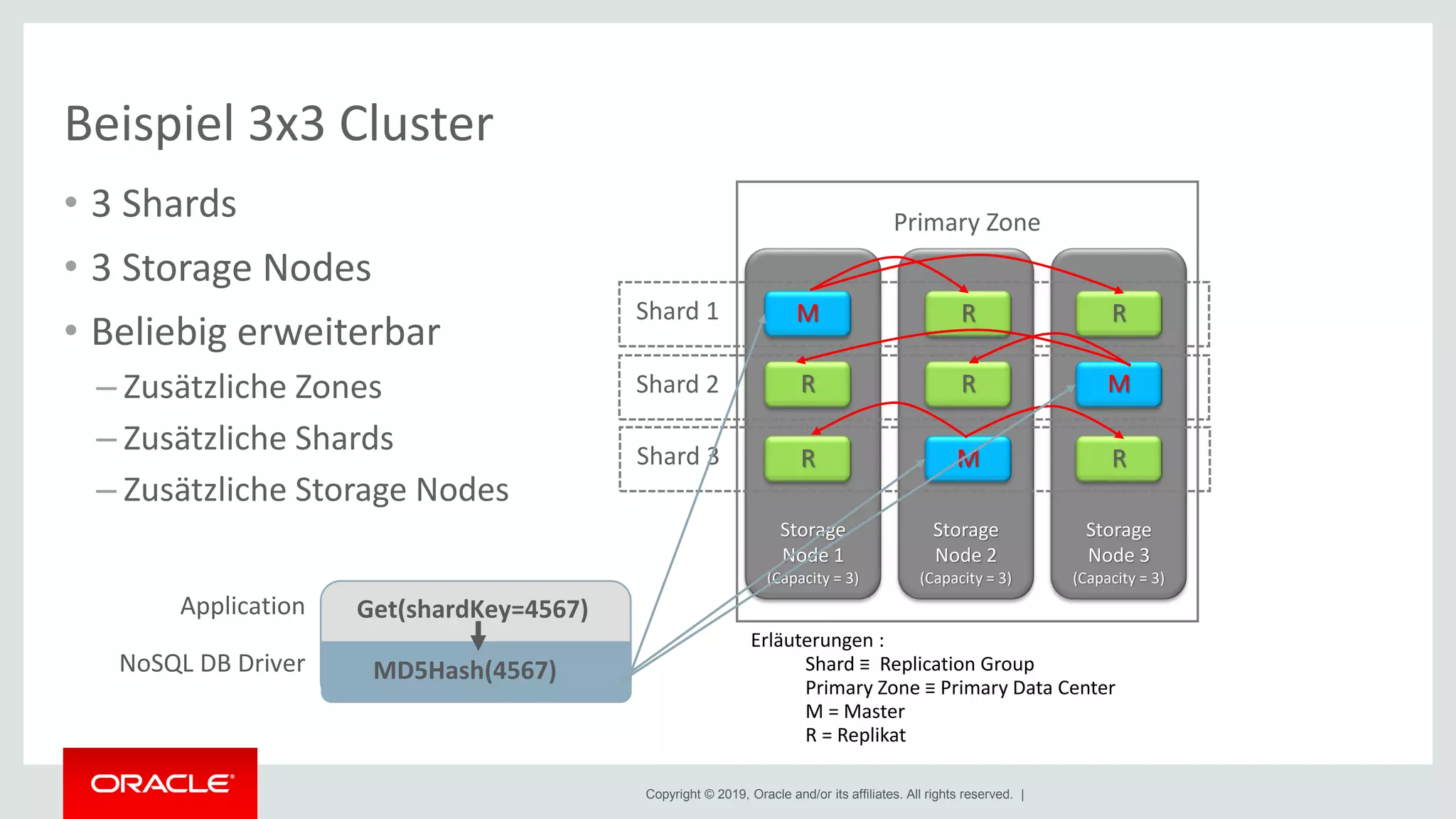

Beispiel 3x3 Cluster
• 3 Shards
• 3 Storage Nodes
• Beliebig erweiterbar
– Zusätzliche Zones
– Zusätzliche Shards
– Zusätzliche Storage Nodes
Storage
Node 3
(Capacity = 3)
Storage
Node 2
(Capacity = 3)
Storage
Node 1
(Capacity = 3)
M R R
M
R
RR
R M
Shard 1
Shard 2
Shard 3
Erläuterungen :
Shard ≡ Replication Group
Primary Zone ≡ Primary Data Center
M = Master
R = Replikat
Primary Zone
Get(shardKey=4567)
MD5Hash(4567)
Application
NoSQL DB Driver

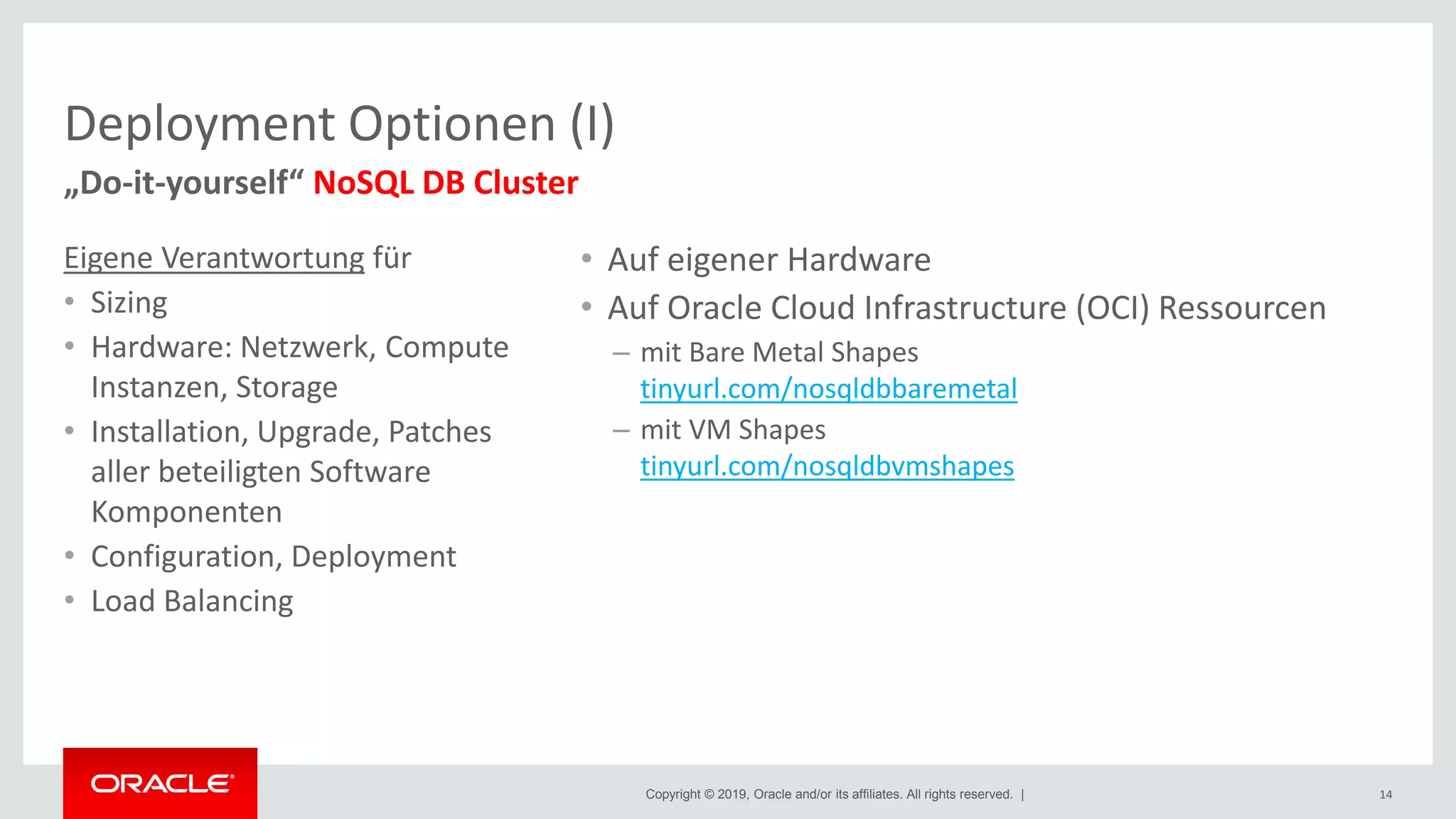

Deployment Optionen (I)
Eigene Verantwortung für
• Sizing
• Hardware: Netzwerk, Compute
Instanzen, Storage
• Installation, Upgrade, Patches
aller beteiligten Software
Komponenten
• Configuration, Deployment
• Load Balancing
14
„Do-it-yourself“ NoSQL DB Cluster
• Auf eigener Hardware
• Auf Oracle Cloud Infrastructure (OCI) Ressourcen
– mit Bare Metal Shapes
tinyurl.com/nosqldbbaremetal
– mit VM Shapes
tinyurl.com/nosqldbvmshapes

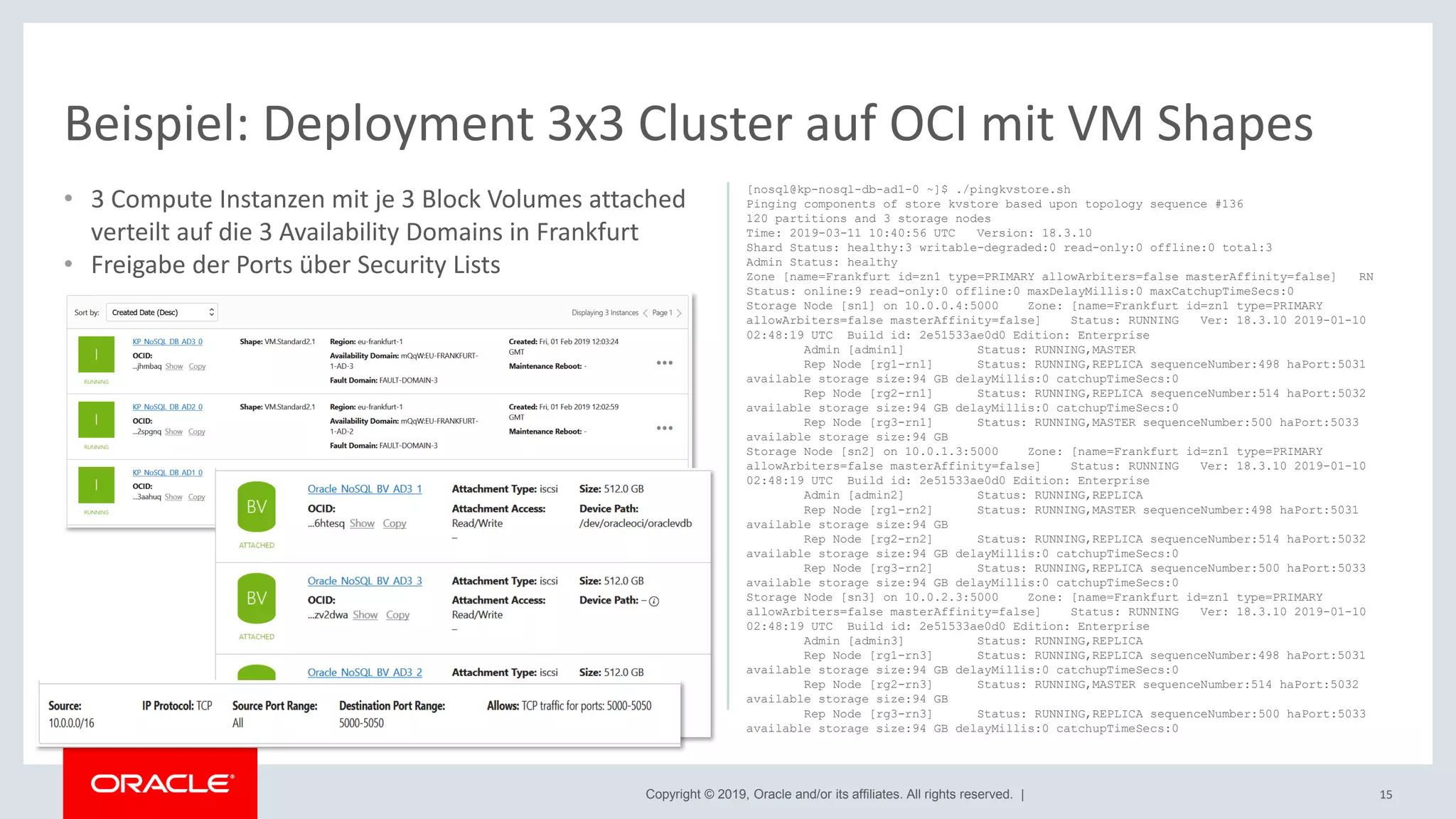

• 3 Compute Instanzen mit je 3 Block Volumes attached
verteilt auf die 3 Availability Domains in Frankfurt
• Freigabe der Ports über Security Lists
[nosql@kp-nosql-db-ad1-0 ~]$ ./pingkvstore.sh
Pinging components of store kvstore based upon topology sequence #136
120 partitions and 3 storage nodes
Time: 2019-03-11 10:40:56 UTC Version: 18.3.10
Shard Status: healthy:3 writable-degraded:0 read-only:0 offline:0 total:3
Admin Status: healthy
Zone [name=Frankfurt id=zn1 type=PRIMARY allowArbiters=false masterAffinity=false] RN
Status: online:9 read-only:0 offline:0 maxDelayMillis:0 maxCatchupTimeSecs:0
Storage Node [sn1] on 10.0.0.4:5000 Zone: [name=Frankfurt id=zn1 type=PRIMARY
allowArbiters=false masterAffinity=false] Status: RUNNING Ver: 18.3.10 2019-01-10
02:48:19 UTC Build id: 2e51533ae0d0 Edition: Enterprise
Admin [admin1] Status: RUNNING,MASTER
Rep Node [rg1-rn1] Status: RUNNING,REPLICA sequenceNumber:498 haPort:5031
available storage size:94 GB delayMillis:0 catchupTimeSecs:0
Rep Node [rg3-rn1] Status: RUNNING,MASTER sequenceNumber:500 haPort:5033
available storage size:94 GB
Admin [admin2] Status: RUNNING,REPLICA
Admin [admin3] Status: RUNNING,REPLICA
15

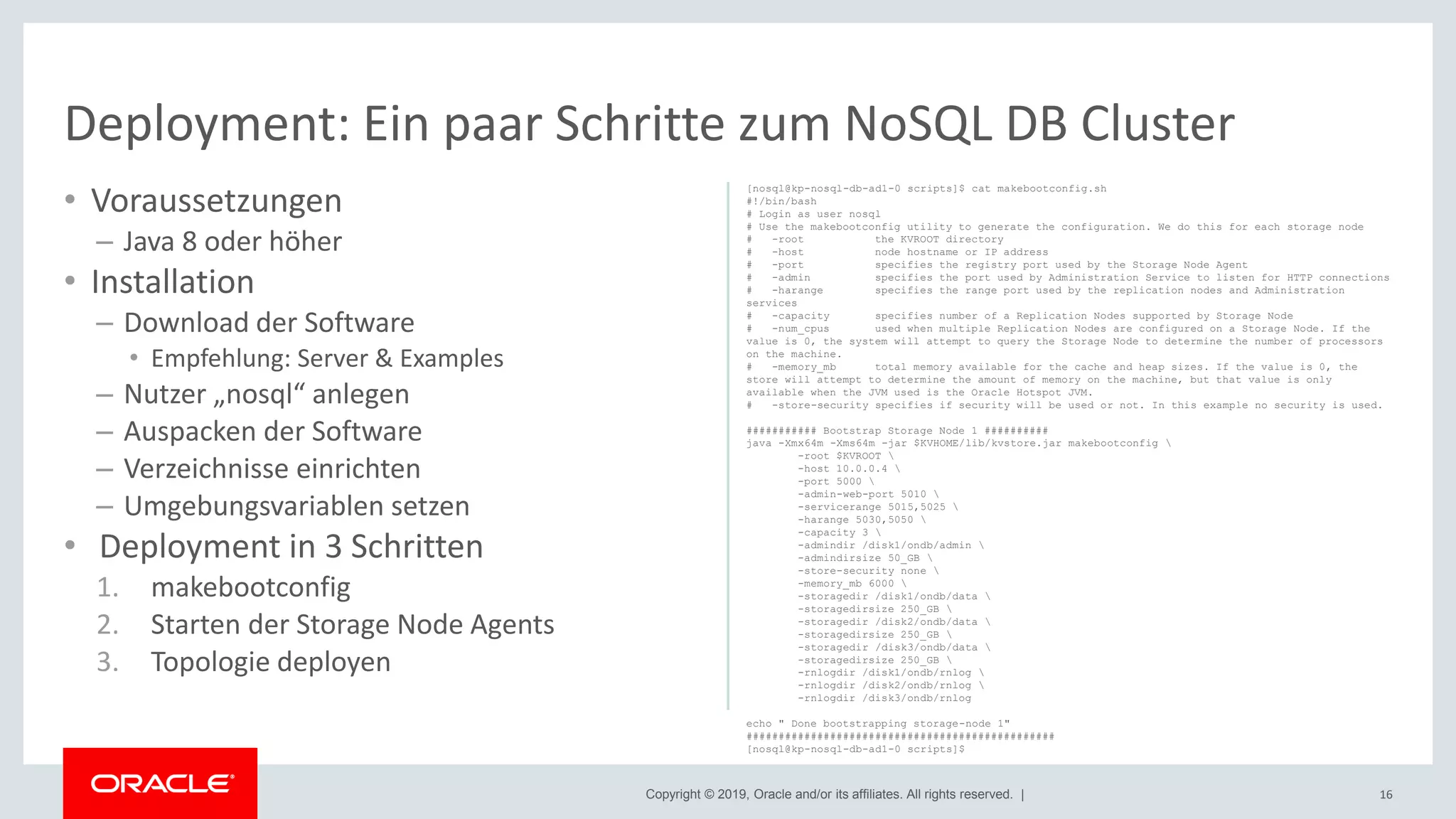

Beispiel: Deployment 3x3 Cluster auf OCI mit VM Shapes

• Voraussetzungen
– Java 8 oder höher
• Installation
– Download der Software
• Empfehlung: Server & Examples
– Nutzer „nosql“ anlegen
– Auspacken der Software
– Verzeichnisse einrichten
– Umgebungsvariablen setzen
• Deployment in 3 Schritten
1. makebootconfig
2. Starten der Storage Node Agents
3. Topologie deployen
16
Deployment: Ein paar Schritte zum NoSQL DB Cluster
[nosql@kp-nosql-db-ad1-0 scripts]$ cat makebootconfig.sh
#!/bin/bash
# Login as user nosql
# Use the makebootconfig utility to generate the configuration. We do this for each storage node
# -root the KVROOT directory
# -host node hostname or IP address
# -port specifies the registry port used by the Storage Node Agent
# -admin specifies the port used by Administration Service to listen for HTTP connections
# -harange specifies the range port used by the replication nodes and Administration
services
# -capacity specifies number of a Replication Nodes supported by Storage Node
# -num_cpus used when multiple Replication Nodes are configured on a Storage Node. If the
value is 0, the system will attempt to query the Storage Node to determine the number of processors
on the machine.
# -memory_mb total memory available for the cache and heap sizes. If the value is 0, the
store will attempt to determine the amount of memory on the machine, but that value is only
available when the JVM used is the Oracle Hotspot JVM.
# -store-security specifies if security will be used or not. In this example no security is used.
########### Bootstrap Storage Node 1 ##########
java -Xmx64m -Xms64m -jar $KVHOME/lib/kvstore.jar makebootconfig
-root $KVROOT
-host 10.0.0.4
-port 5000
-admin-web-port 5010
-servicerange 5015,5025
-harange 5030,5050
-capacity 3
-admindir /disk1/ondb/admin
-admindirsize 50_GB
-store-security none
-memory_mb 6000
-storagedir /disk1/ondb/data
-storagedirsize 250_GB
-rnlogdir /disk1/ondb/rnlog
echo " Done bootstrapping storage-node 1"
################################################
[nosql@kp-nosql-db-ad1-0 scripts]$

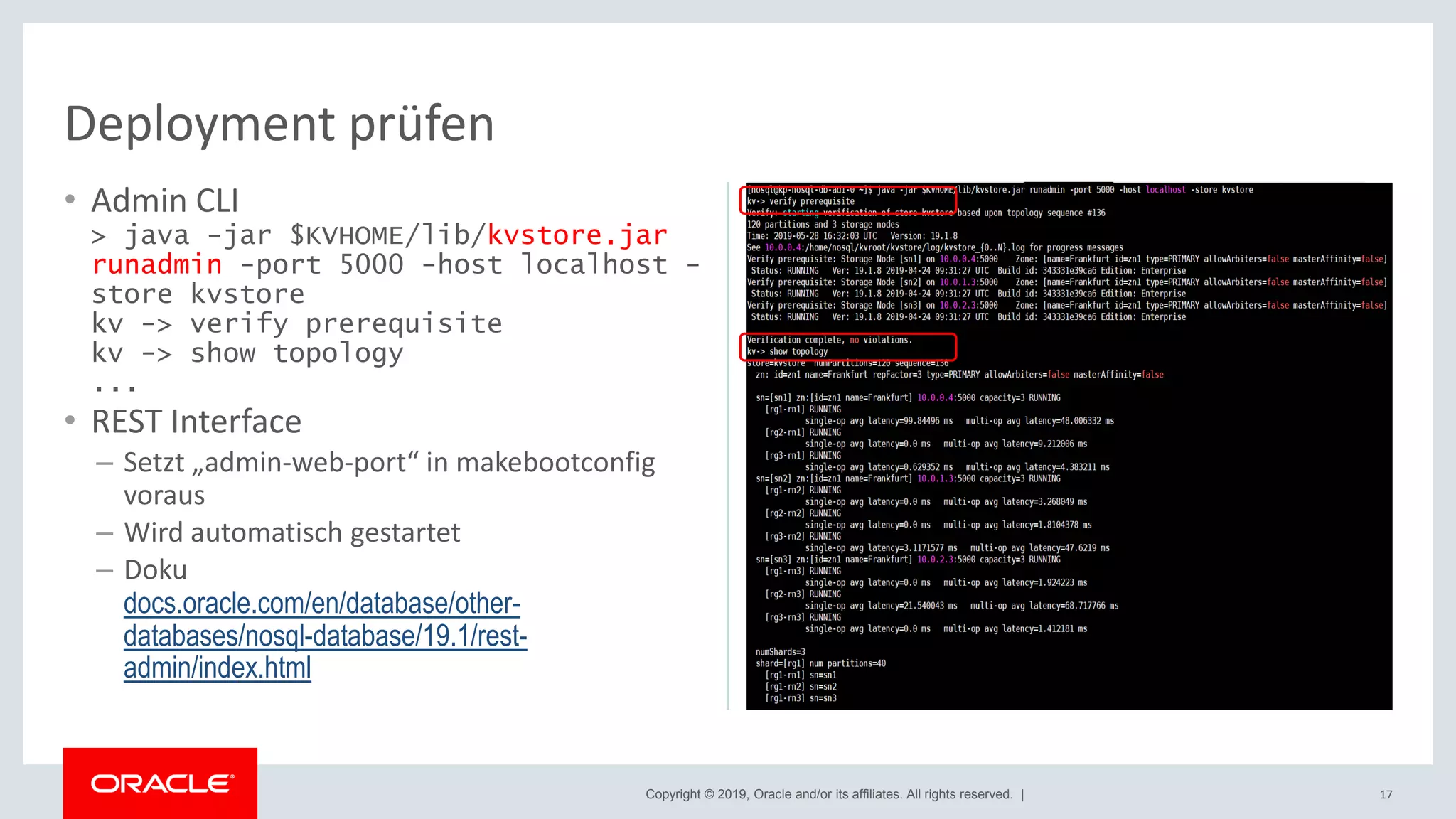

• Admin CLI
> java -jar $KVHOME/lib/kvstore.jar
runadmin -port 5000 -host localhost -
store kvstore
kv -> verify prerequisite
kv -> show topology
...
• REST Interface
– Setzt „admin-web-port“ in makebootconfig
voraus
– Wird automatisch gestartet
– Doku
docs.oracle.com/en/database/other-
databases/nosql-database/19.1/rest-
admin/index.html
17
Deployment prüfen

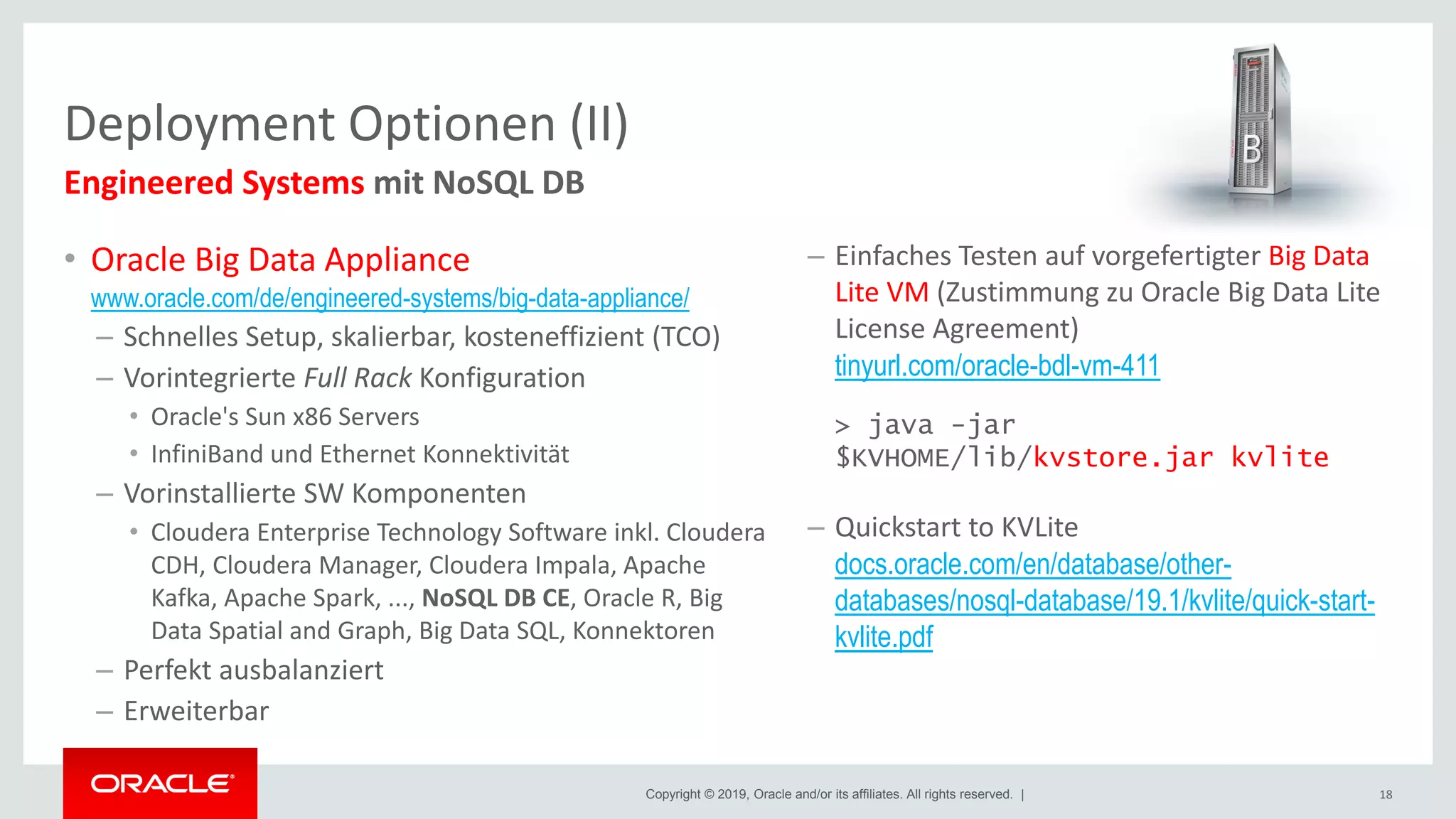

• Oracle Big Data Appliance
www.oracle.com/de/engineered-systems/big-data-appliance/
– Schnelles Setup, skalierbar, kosteneffizient (TCO)
– Vorintegrierte Full Rack Konfiguration
• Oracle's Sun x86 Servers
• InfiniBand und Ethernet Konnektivität
– Vorinstallierte SW Komponenten
• Cloudera Enterprise Technology Software inkl. Cloudera
CDH, Cloudera Manager, Cloudera Impala, Apache
Kafka, Apache Spark, ..., NoSQL DB CE, Oracle R, Big
Data Spatial and Graph, Big Data SQL, Konnektoren
– Perfekt ausbalanziert
– Erweiterbar
Deployment Optionen (II)
18
Engineered Systems mit NoSQL DB
– Einfaches Testen auf vorgefertigter Big Data
Lite VM (Zustimmung zu Oracle Big Data Lite
License Agreement)
tinyurl.com/oracle-bdl-vm-411
> java -jar
$KVHOME/lib/kvstore.jar kvlite
– Quickstart to KVLite
docs.oracle.com/en/database/other-
databases/nosql-database/19.1/kvlite/quick-start-
kvlite.pdf

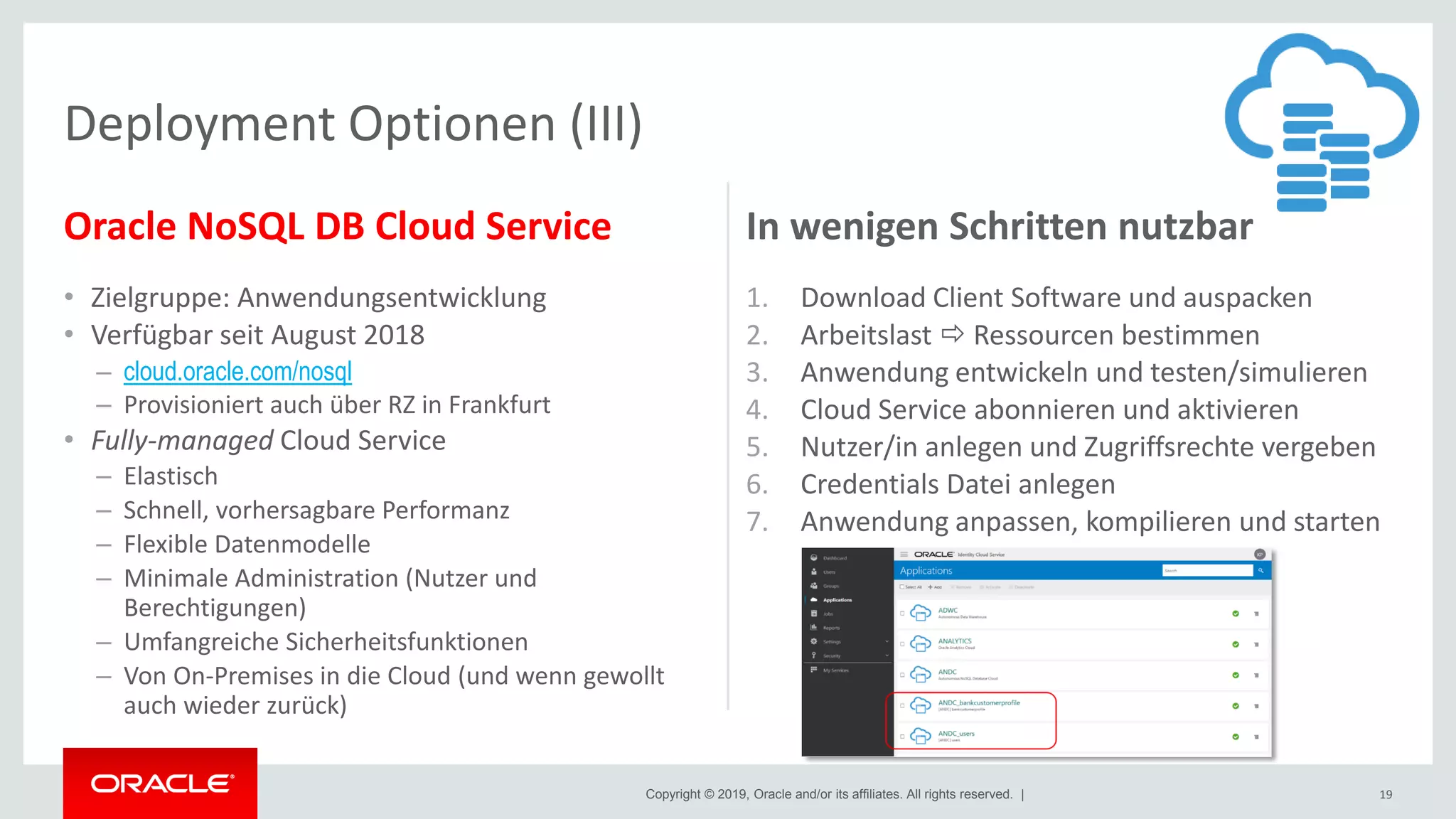

Oracle NoSQL DB Cloud Service
• Zielgruppe: Anwendungsentwicklung
• Verfügbar seit August 2018
– cloud.oracle.com/nosql
– Provisioniert auch über RZ in Frankfurt
• Fully-managed Cloud Service
– Elastisch
– Schnell, vorhersagbare Performanz
– Flexible Datenmodelle
– Minimale Administration (Nutzer und
Berechtigungen)
– Umfangreiche Sicherheitsfunktionen
– Von On-Premises in die Cloud (und wenn gewollt
auch wieder zurück)
In wenigen Schritten nutzbar
1. Download Client Software und auspacken
2. Arbeitslast  Ressourcen bestimmen
3. Anwendung entwickeln und testen/simulieren
4. Cloud Service abonnieren und aktivieren
5. Nutzer/in anlegen und Zugriffsrechte vergeben
6. Credentials Datei anlegen
7. Anwendung anpassen, kompilieren und starten
19
Deployment Optionen (III)

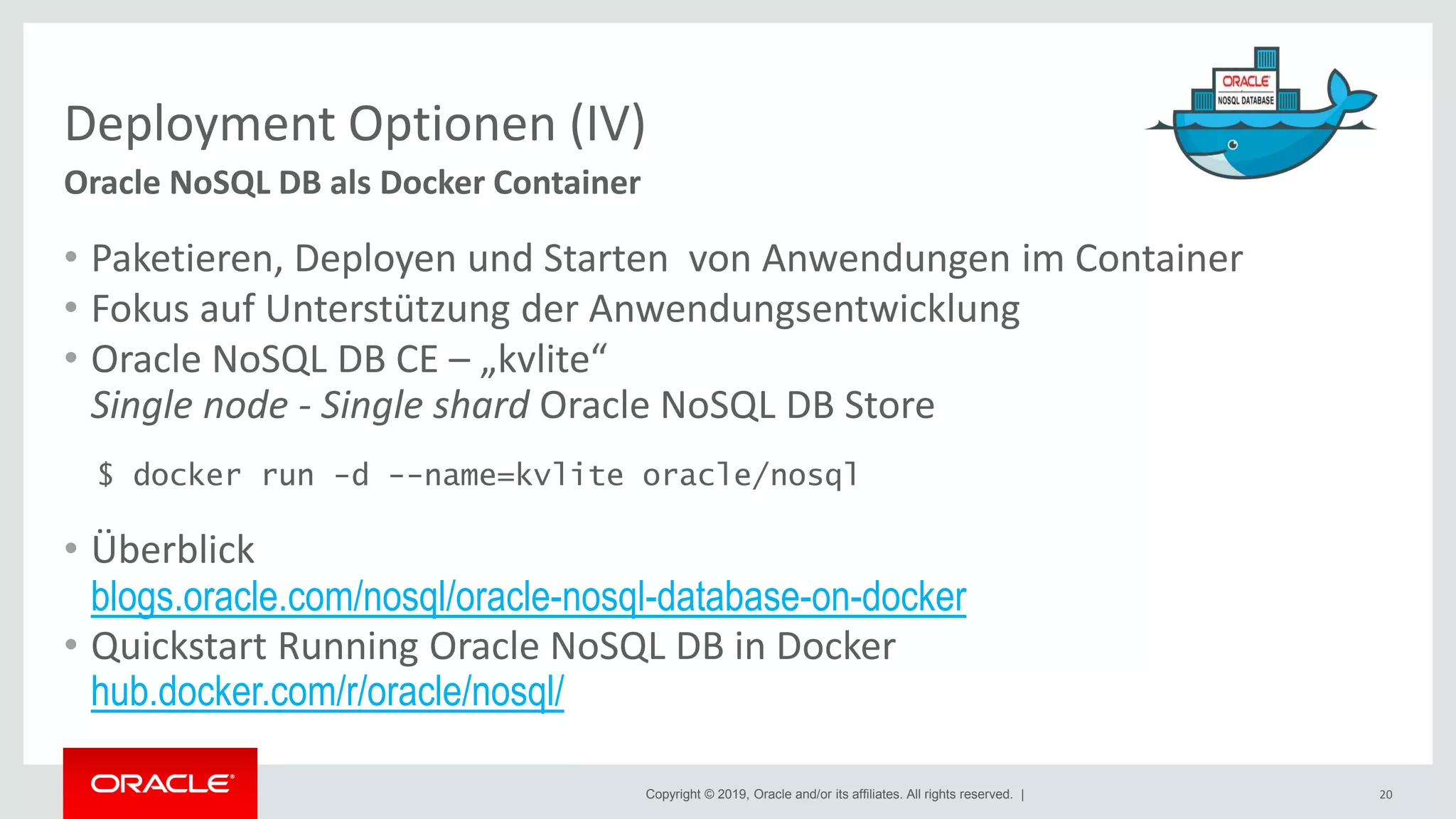

Deployment Optionen (IV)
• Paketieren, Deployen und Starten von Anwendungen im Container
• Fokus auf Unterstützung der Anwendungsentwicklung
• Oracle NoSQL DB CE – „kvlite“
Single node - Single shard Oracle NoSQL DB Store
$ docker run -d --name=kvlite oracle/nosql
• Überblick
blogs.oracle.com/nosql/oracle-nosql-database-on-docker
• Quickstart Running Oracle NoSQL DB in Docker
hub.docker.com/r/oracle/nosql/
20
Oracle NoSQL DB als Docker Container

Die gleiche Datenbank on-premises, in der Cloud und im
Container
21

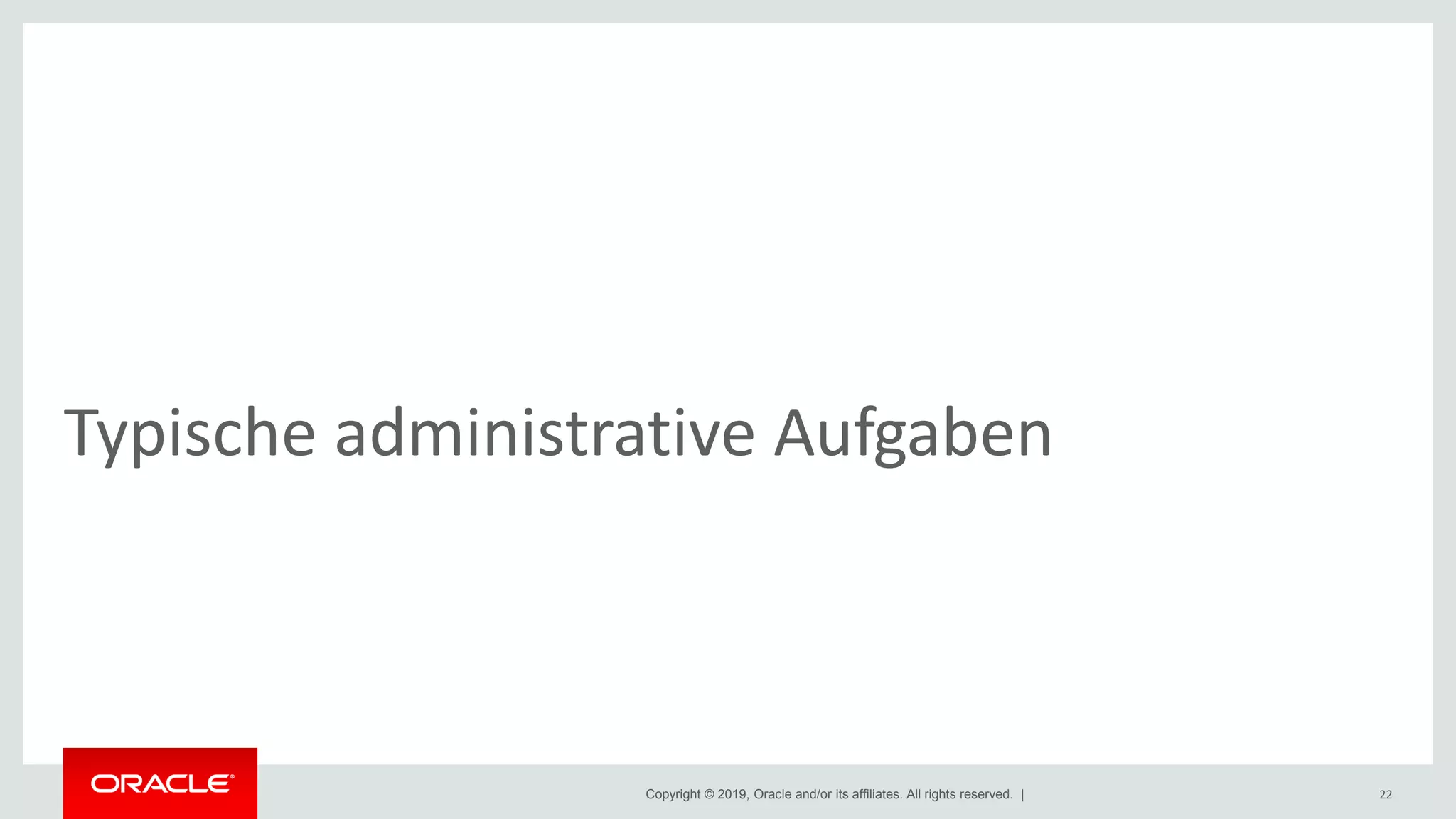

Typische administrative Aufgaben
22

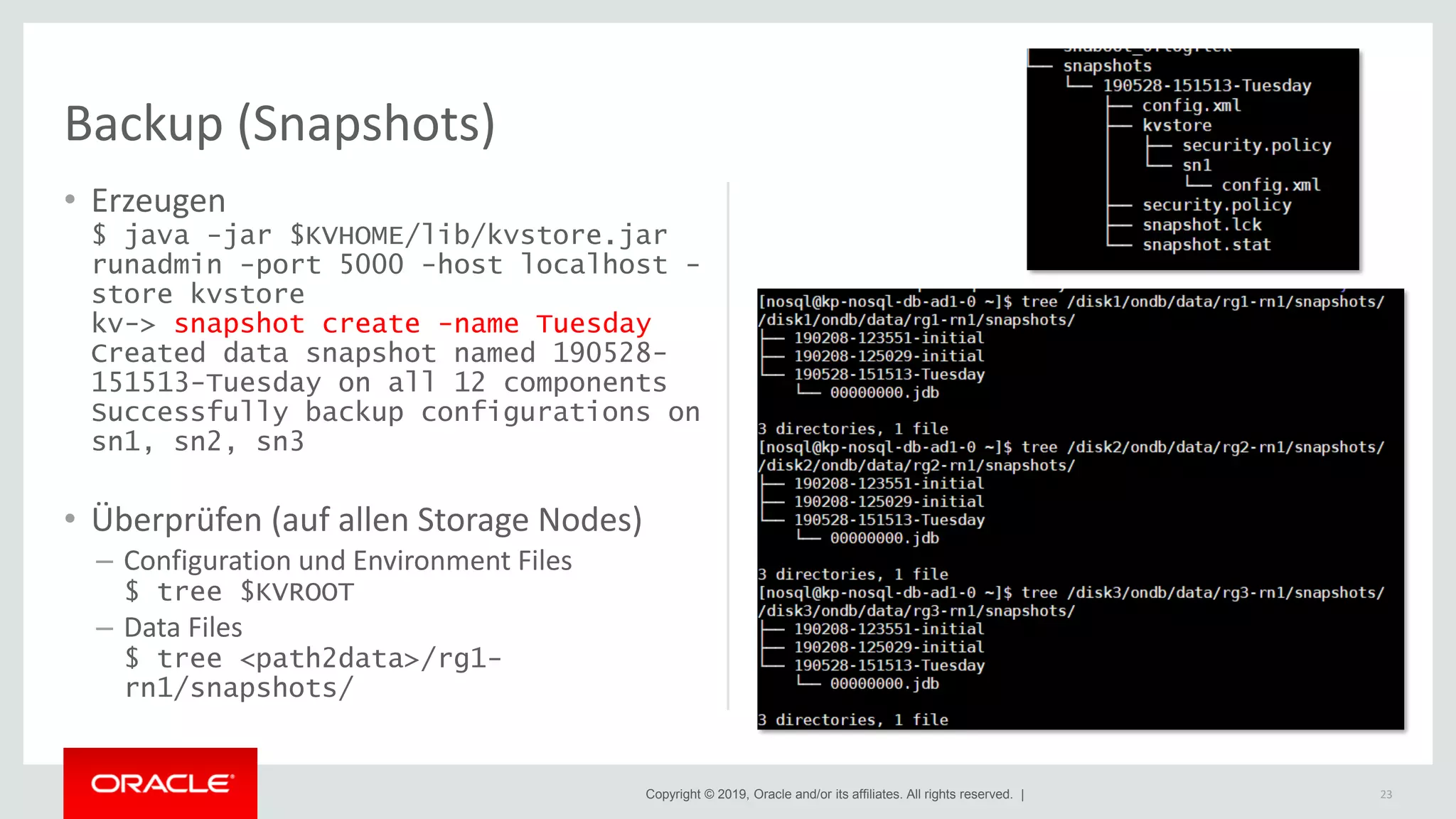

Backup (Snapshots)
• Erzeugen
$ java -jar $KVHOME/lib/kvstore.jar
runadmin -port 5000 -host localhost -
store kvstore
kv-> snapshot create -name Tuesday
Created data snapshot named 190528-
151513-Tuesday on all 12 components
Successfully backup configurations on
sn1, sn2, sn3
• Überprüfen (auf allen Storage Nodes)
– Configuration und Environment Files
$ tree $KVROOT
– Data Files
$ tree <path2data>/rg1-
rn1/snapshots/
23

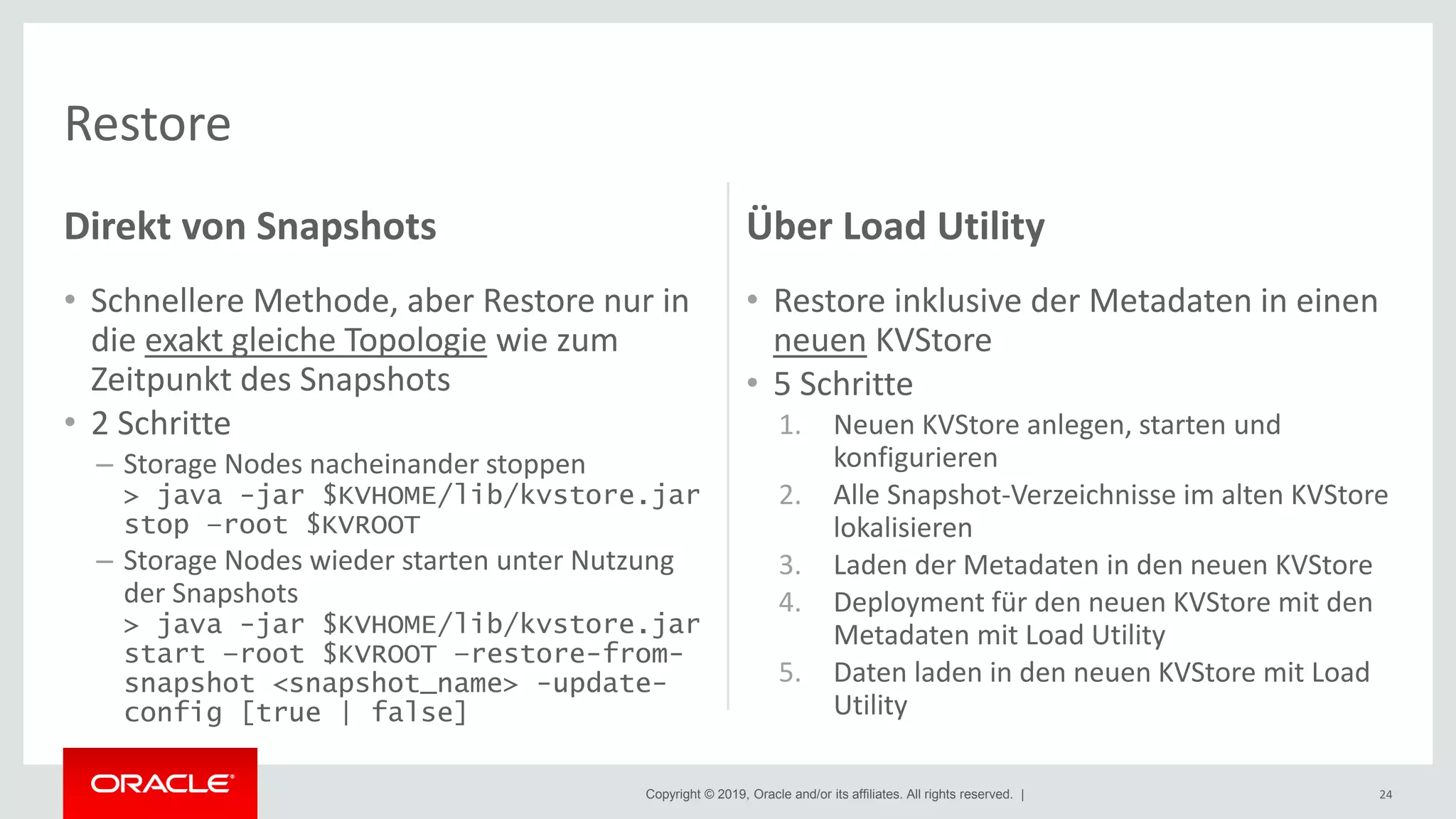

Direkt von Snapshots
• Schnellere Methode, aber Restore nur in
die exakt gleiche Topologie wie zum
Zeitpunkt des Snapshots
• 2 Schritte
– Storage Nodes nacheinander stoppen
stop –root $KVROOT
– Storage Nodes wieder starten unter Nutzung
der Snapshots
start –root $KVROOT –restore-from-
snapshot <snapshot_name> -update-
config [true | false]
Über Load Utility
• Restore inklusive der Metadaten in einen
neuen KVStore
• 5 Schritte
1. Neuen KVStore anlegen, starten und
konfigurieren
2. Alle Snapshot-Verzeichnisse im alten KVStore
lokalisieren
3. Laden der Metadaten in den neuen KVStore
4. Deployment für den neuen KVStore mit den
Metadaten mit Load Utility
5. Daten laden in den neuen KVStore mit Load
Utility
24
Restore

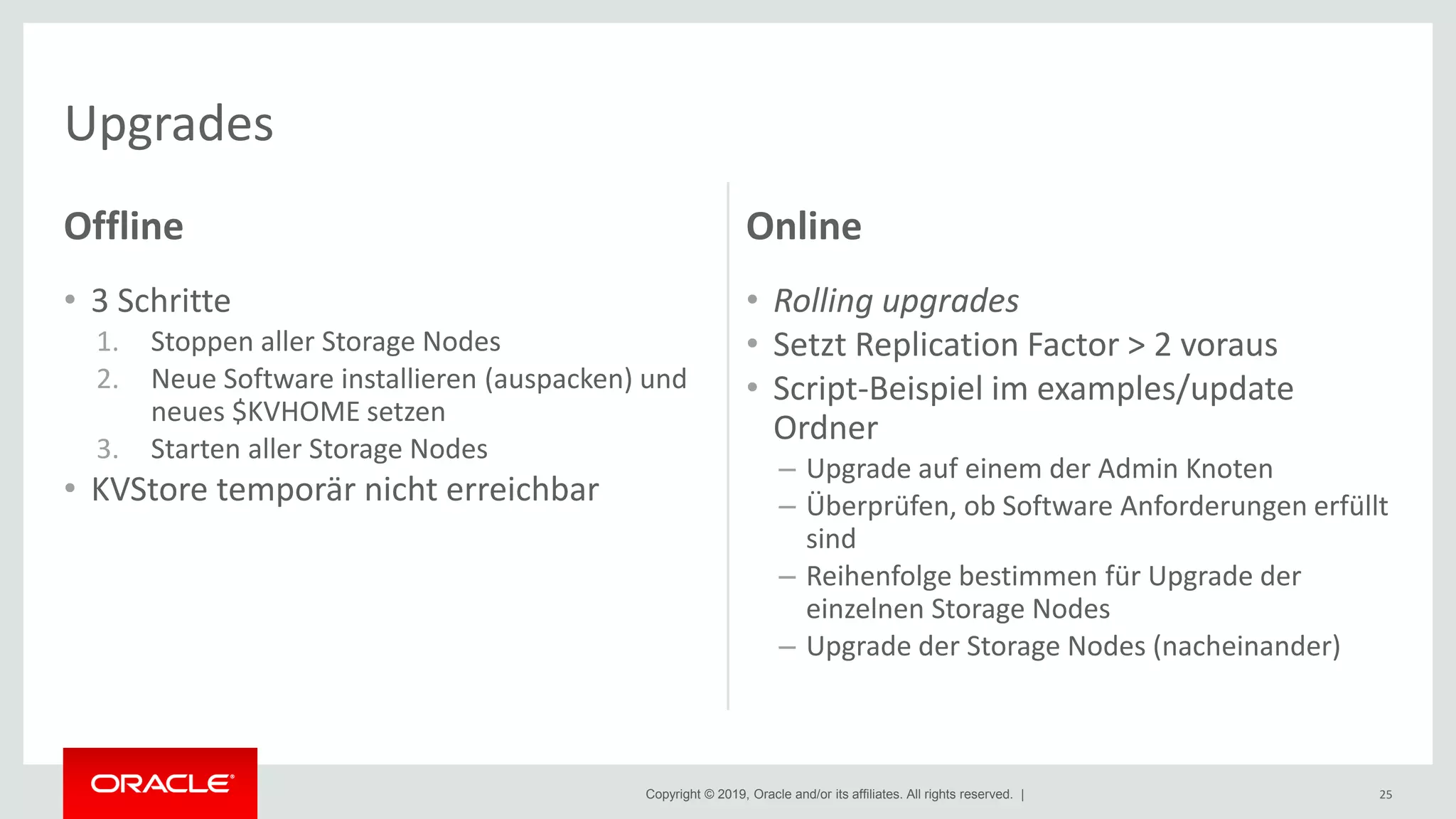

Offline
• 3 Schritte
1. Stoppen aller Storage Nodes
2. Neue Software installieren (auspacken) und
neues $KVHOME setzen
3. Starten aller Storage Nodes
• KVStore temporär nicht erreichbar
Online
• Rolling upgrades
• Setzt Replication Factor > 2 voraus
• Script-Beispiel im examples/update
Ordner
– Upgrade auf einem der Admin Knoten
– Überprüfen, ob Software Anforderungen erfüllt
sind
– Reihenfolge bestimmen für Upgrade der
einzelnen Storage Nodes
– Upgrade der Storage Nodes (nacheinander)
25
Upgrades

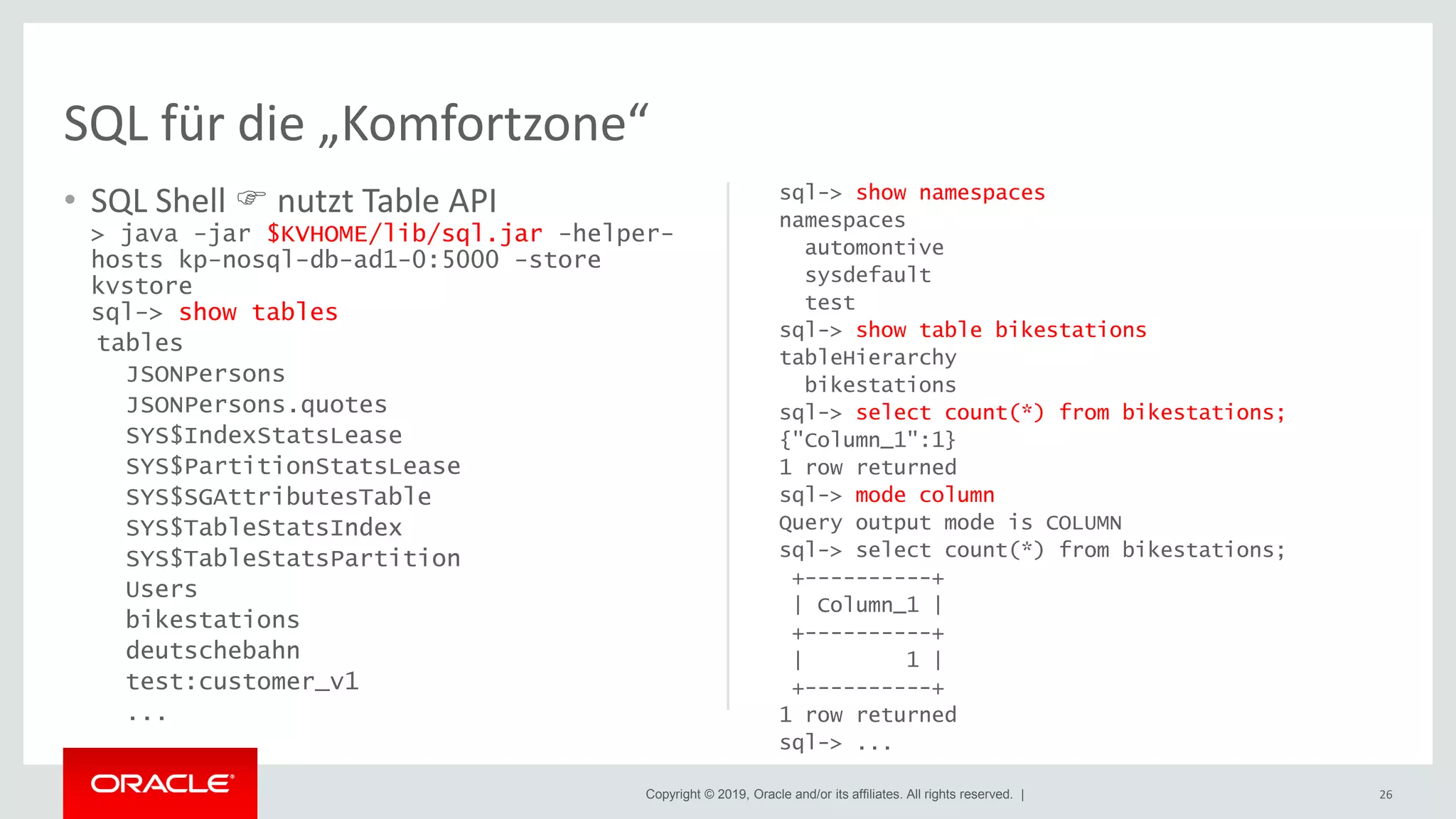

• SQL Shell  nutzt Table API
> java -jar $KVHOME/lib/sql.jar -helper-
hosts kp-nosql-db-ad1-0:5000 -store
kvstore
sql-> show tables
tables
JSONPersons
JSONPersons.quotes
SYS$IndexStatsLease
SYS$PartitionStatsLease
SYS$SGAttributesTable
SYS$TableStatsIndex
SYS$TableStatsPartition
Users
bikestations
deutschebahn
test:customer_v1
...
sql-> show namespaces
namespaces
automontive
sysdefault
test
sql-> show table bikestations
tableHierarchy
bikestations
sql-> select count(*) from bikestations;
{"Column_1":1}
1 row returned
sql-> mode column
Query output mode is COLUMN
sql-> select count(*) from bikestations;
+----------+
| Column_1 |
+----------+
| 1 |
+----------+
1 row returned
sql-> ...
26
SQL für die „Komfortzone“

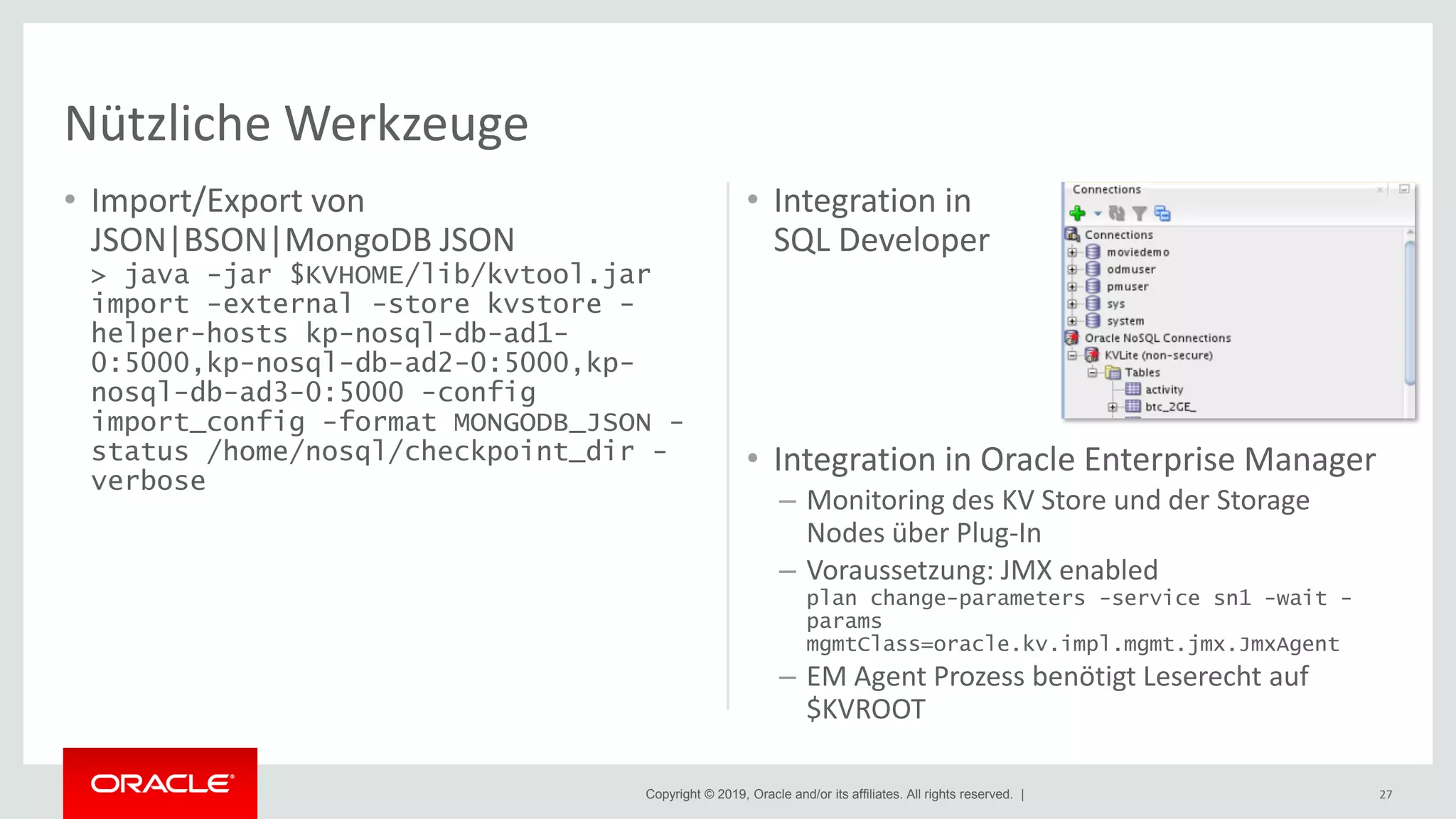

• Import/Export von
JSON|BSON|MongoDB JSON
> java -jar $KVHOME/lib/kvtool.jar
import -external -store kvstore -
helper-hosts kp-nosql-db-ad1-
0:5000,kp-nosql-db-ad2-0:5000,kp-
nosql-db-ad3-0:5000 -config
import_config -format MONGODB_JSON -
status /home/nosql/checkpoint_dir -
verbose
• Integration in
SQL Developer
• Integration in Oracle Enterprise Manager
– Monitoring des KV Store und der Storage
Nodes über Plug-In
– Voraussetzung: JMX enabled
plan change-parameters -service sn1 -wait -
params
mgmtClass=oracle.kv.impl.mgmt.jmx.JmxAgent
– EM Agent Prozess benötigt Leserecht auf
$KVROOT
27
Nützliche Werkzeuge

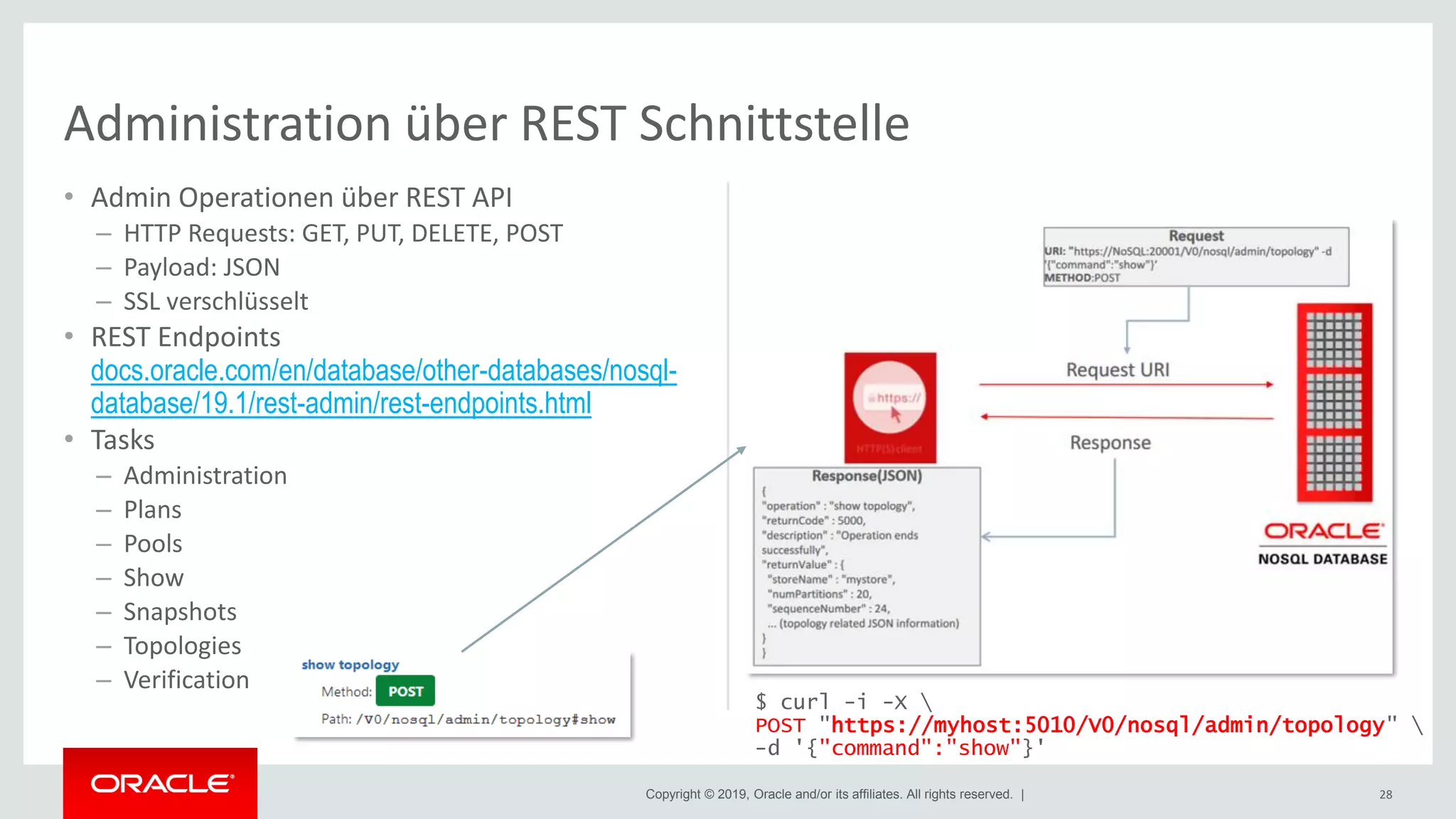

• Admin Operationen über REST API
– HTTP Requests: GET, PUT, DELETE, POST
– Payload: JSON
– SSL verschlüsselt
• REST Endpoints
docs.oracle.com/en/database/other-databases/nosql-
database/19.1/rest-admin/rest-endpoints.html
• Tasks
– Administration
– Plans
– Pools
– Show
– Snapshots
– Topologies
– Verification
28
Administration über REST Schnittstelle
$ curl -i -X
POST "https://myhost:5010/V0/nosql/admin/topology"
-d '{"command":"show"}'

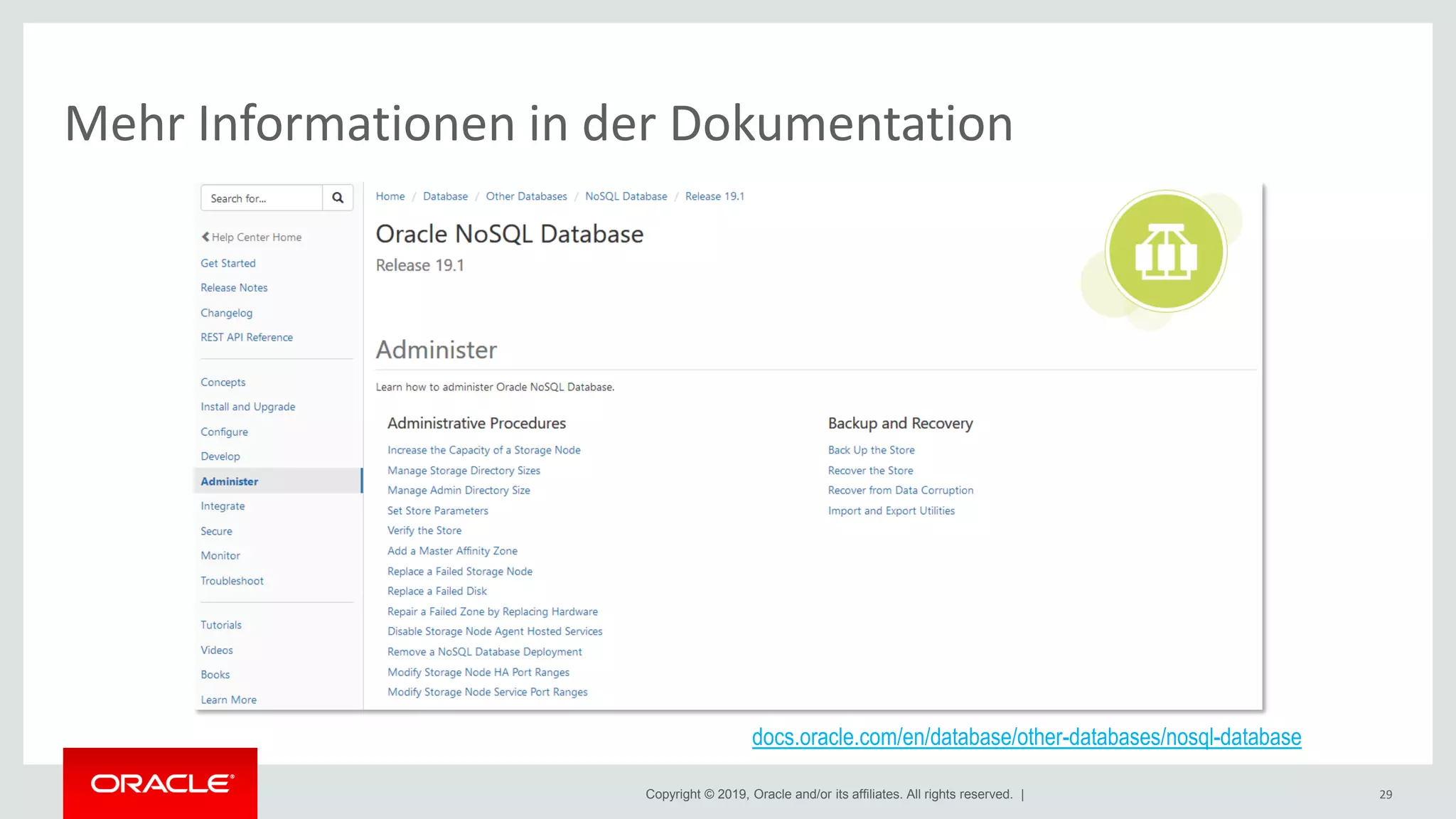

Mehr Informationen in der Dokumentation
29
docs.oracle.com/en/database/other-databases/nosql-database

Agenda
Ihre Fragen
1
2
3
4
30

• Topologie verändern
– # Storage Nodes anpassen
– # Shards anpassen
– Neues Data Center hinzufügen
• Ports ändern
• Monitoring
– Software
– Hardware
• Sicherheit
– Secure store
– Firewall konfigurieren
– Verschlüsselung
• Sizing
• Tuning
• Mandantenfähigkeit
• Troubleshooting
– Fehlerhafte Storage Nodes ersetzen
– Fehlerhafte Platten ersetzen
– Korrupte Daten erkennen und darauf
reagieren
• Integration mit
– Oracle DB
– Elasticsearch | Logstash | Kibana
31
Weitere Themen

Agenda
Ihre Fragen
1
2
3
4
32

@OracleNoSQL @kpatenge @OracleBUDB
karin.patenge@oracle.com
https://www.linkedin.com/groups/4147754/
Ausgabe 06/2018 (Dezember)
Keine Angst vor Key-Value-Stores: Einblicke in die Oracle NoSQL DB
Vielen Dank!
DWH / Big Data Community Workshops & Seminare über: www.oracle.com/de/database/data-warehouse/community.html

20190604_DOAGDatabase2019_OracleNoSQLDB_for_DBAs

Empfohlen

Empfohlen

Weitere ähnliche Inhalte

Was ist angesagt?

Was ist angesagt? (16)

Ähnlich wie 20190604_DOAGDatabase2019_OracleNoSQLDB_for_DBAs

Ähnlich wie 20190604_DOAGDatabase2019_OracleNoSQLDB_for_DBAs (20)

Mehr von Karin Patenge

Mehr von Karin Patenge (16)

20190604_DOAGDatabase2019_OracleNoSQLDB_for_DBAs
