1. AndAR Android Augmented Reality 19.06.2010 Tobias Domhan Google Wave: http://tinyurl.com/droidcamp-andar-wave Präsentation: http://tinyurl.com/droidcamp-andar-presentation

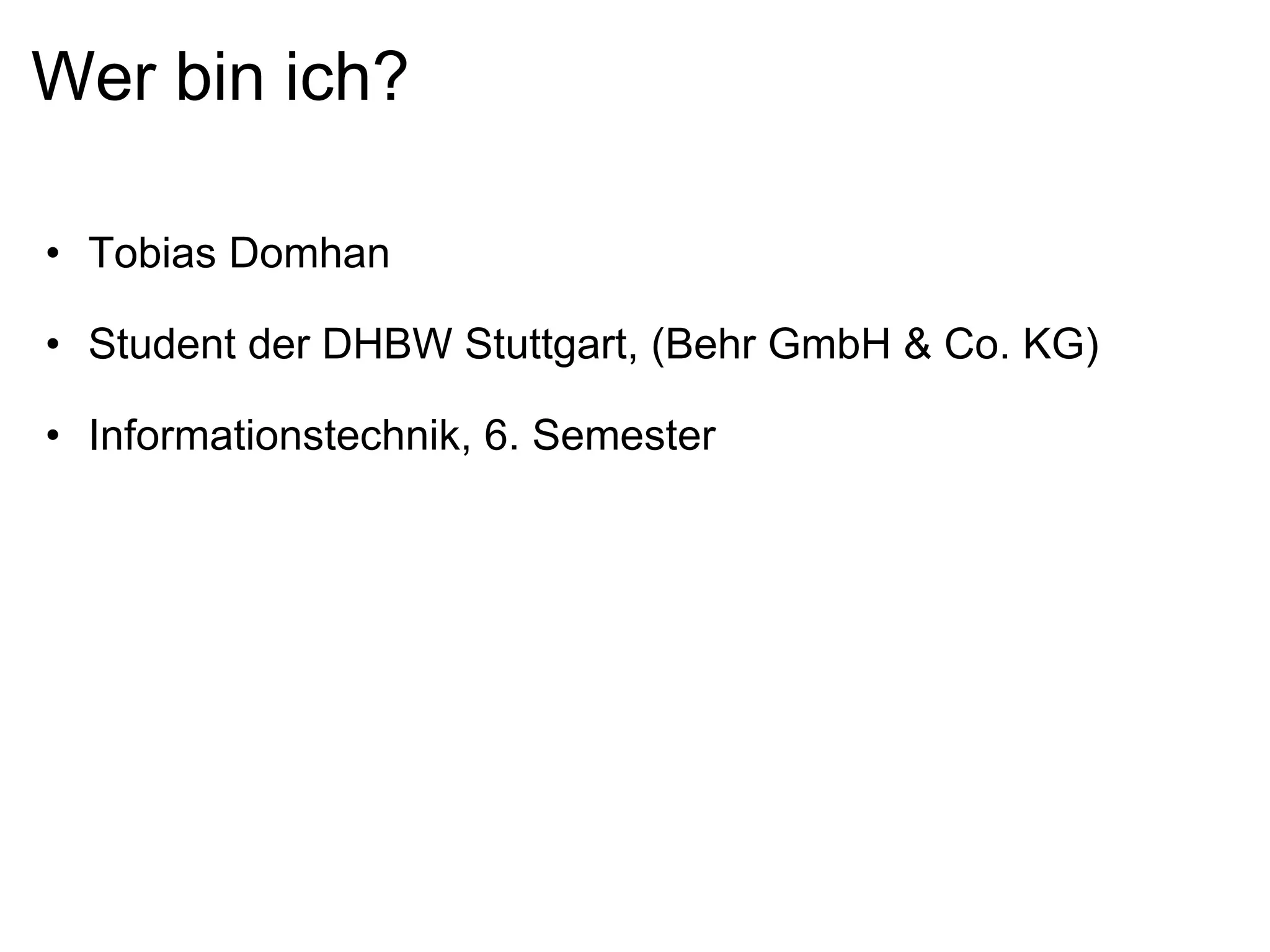

2. Wer bin ich? Tobias Domhan Student der DHBW Stuttgart, (Behr GmbH & Co. KG) Informationstechnik, 6. Semester

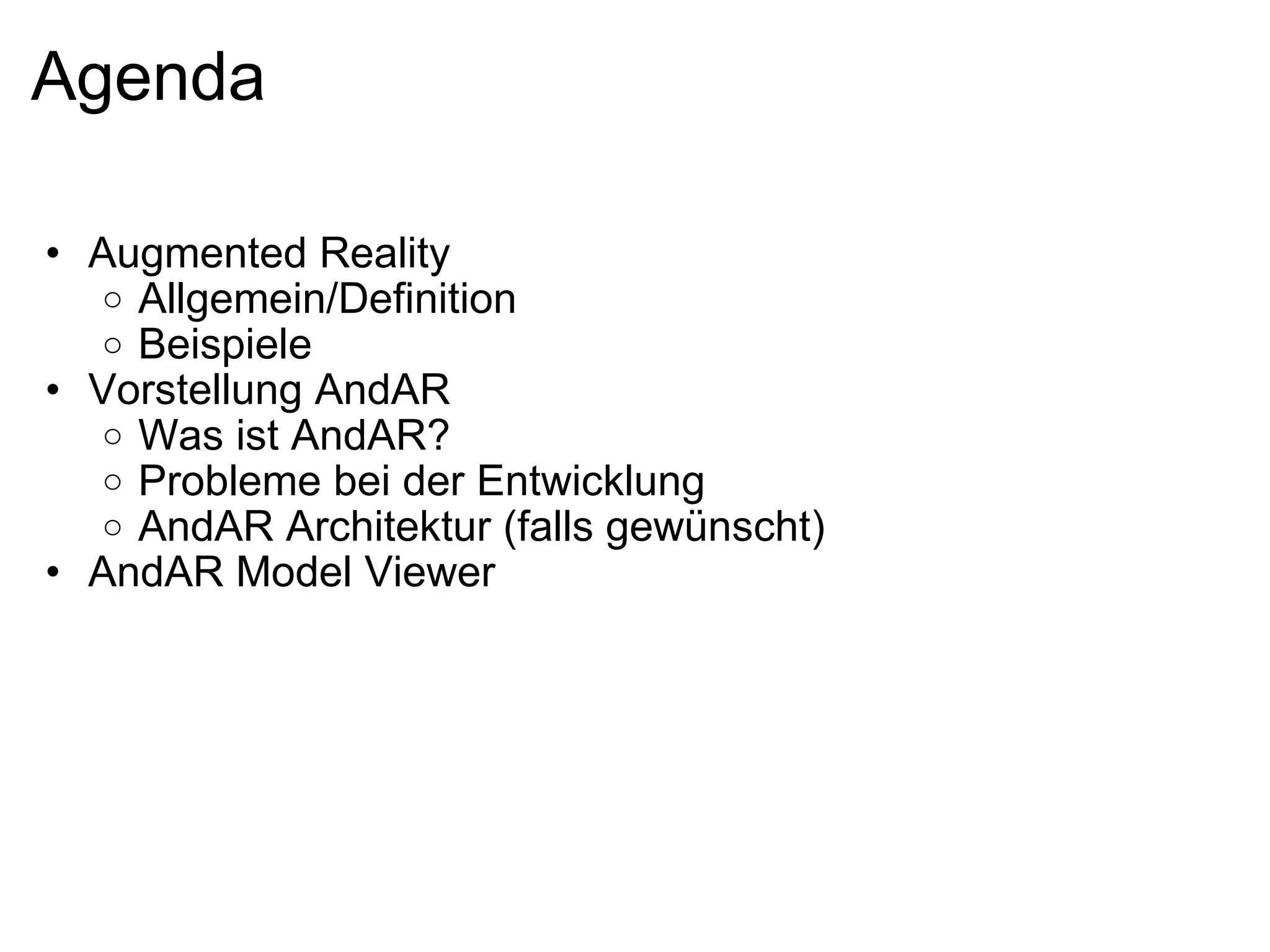

3. Agenda Augmented Reality Allgemein/Definition Beispiele Vorstellung AndAR Was ist AndAR? Probleme bei der Entwicklung AndAR Architektur (falls gewünscht) AndAR Model Viewer

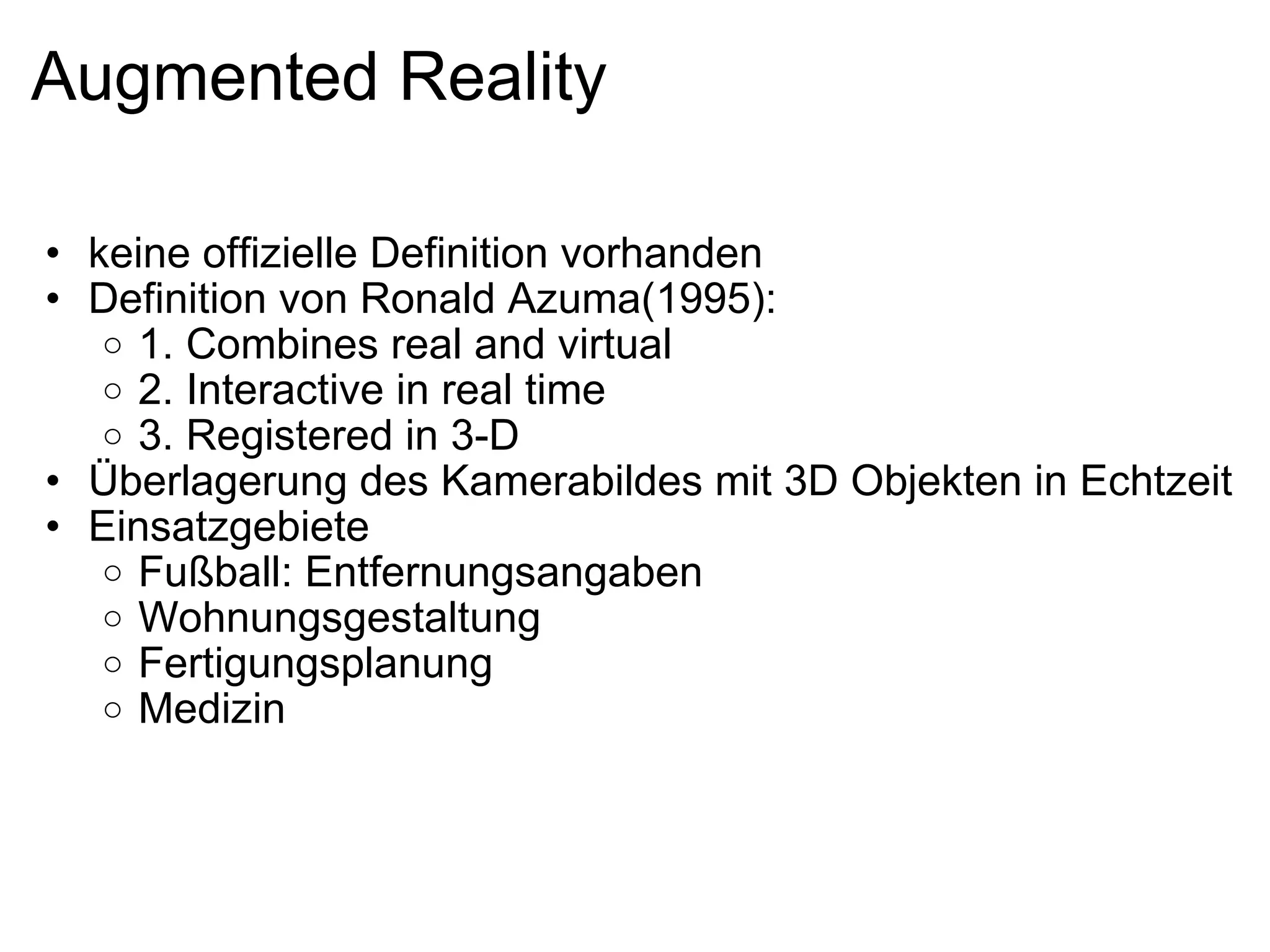

4. Augmented Reality keine offizielle Definition vorhanden Definition von Ronald Azuma(1995): 1. Combines real and virtual 2. Interactive in real time 3. Registered in 3-D Überlagerung des Kamerabildes mit 3D Objekten in Echtzeit Einsatzgebiete Fußball: Entfernungsangaben Wohnungsgestaltung Fertigungsplanung Medizin

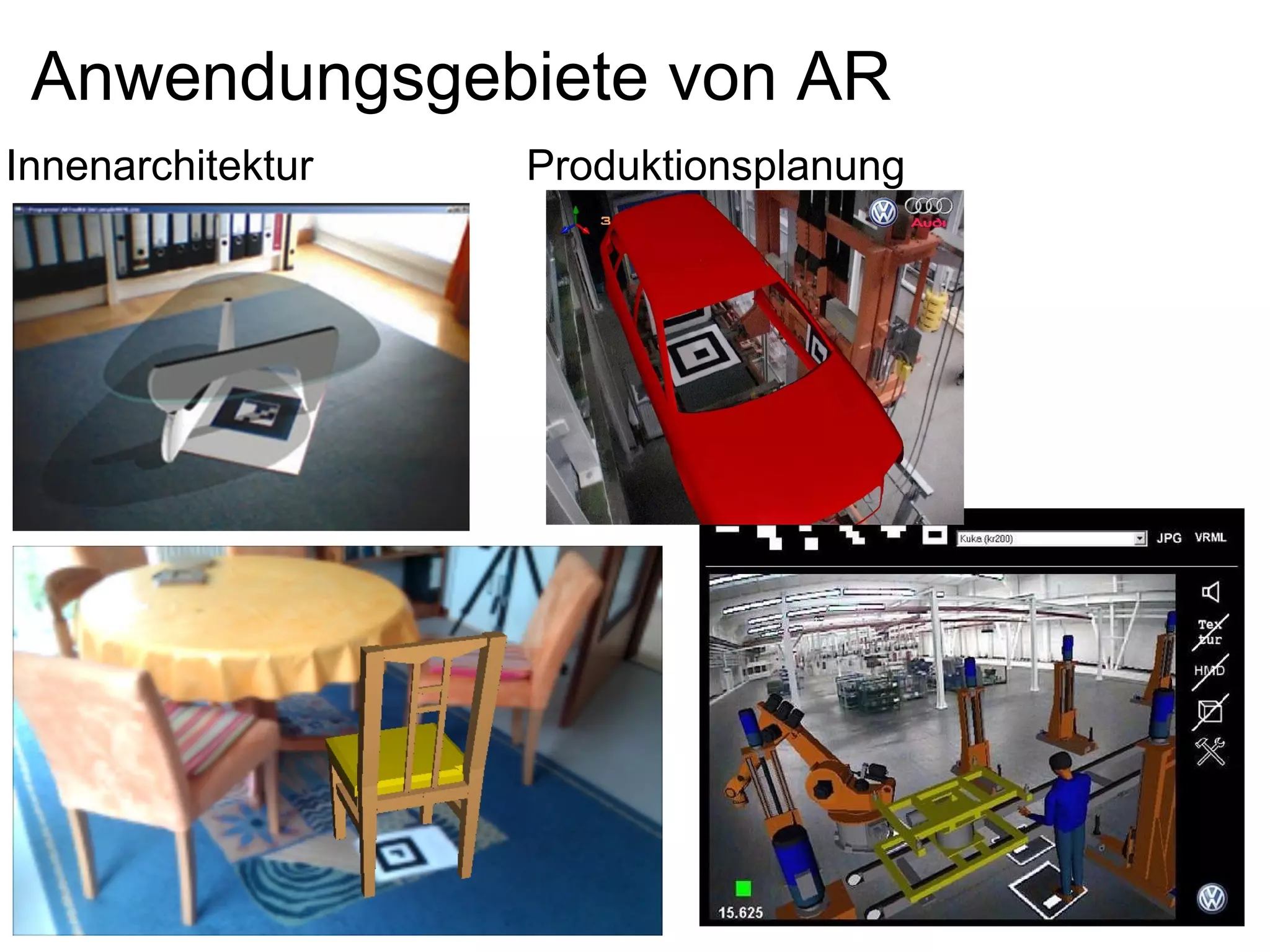

5. Anwendungsgebiete von AR Innenarchitektur Produktionsplanung

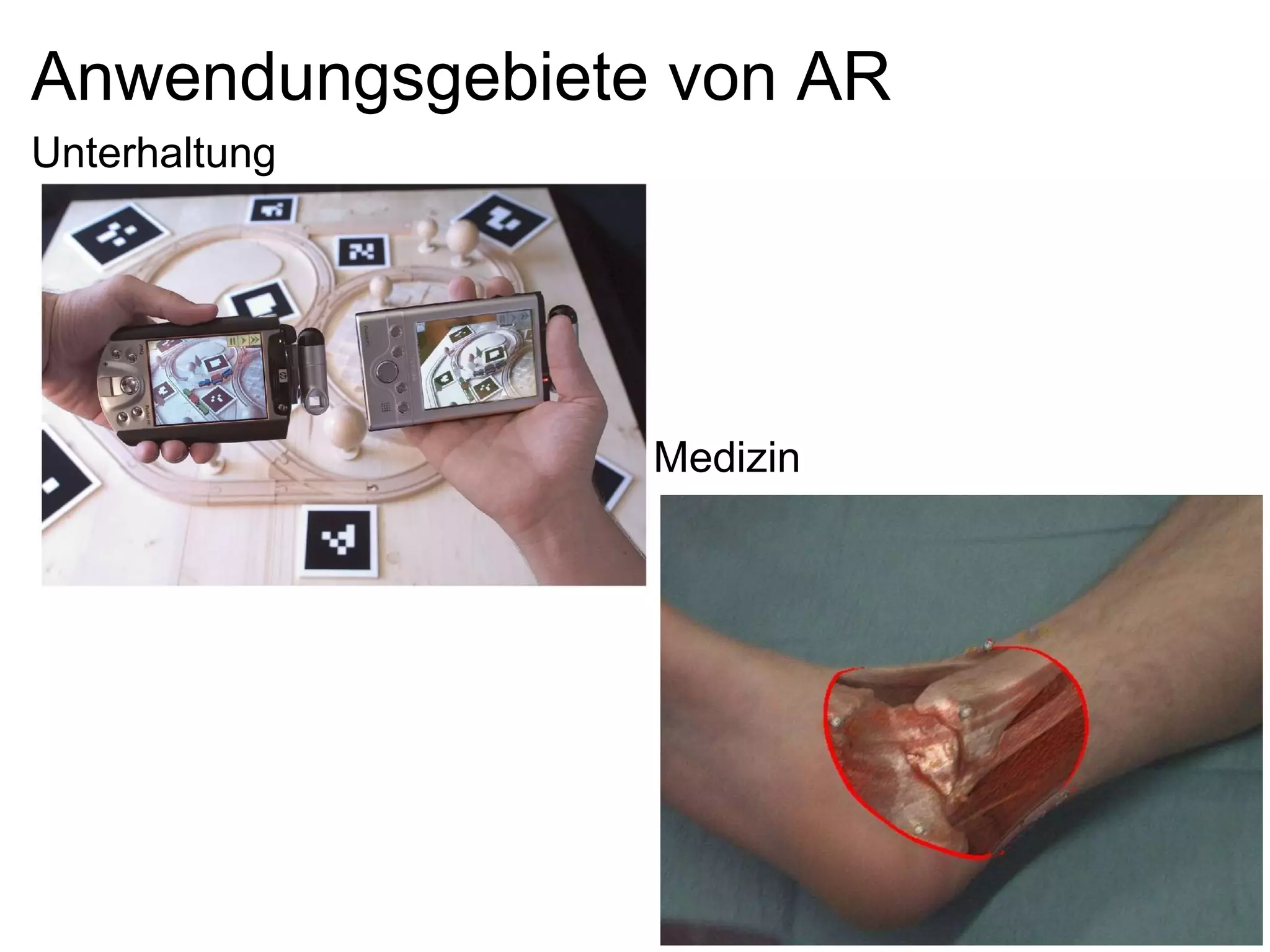

6. Anwendungsgebiete von AR Unterhaltung Medizin

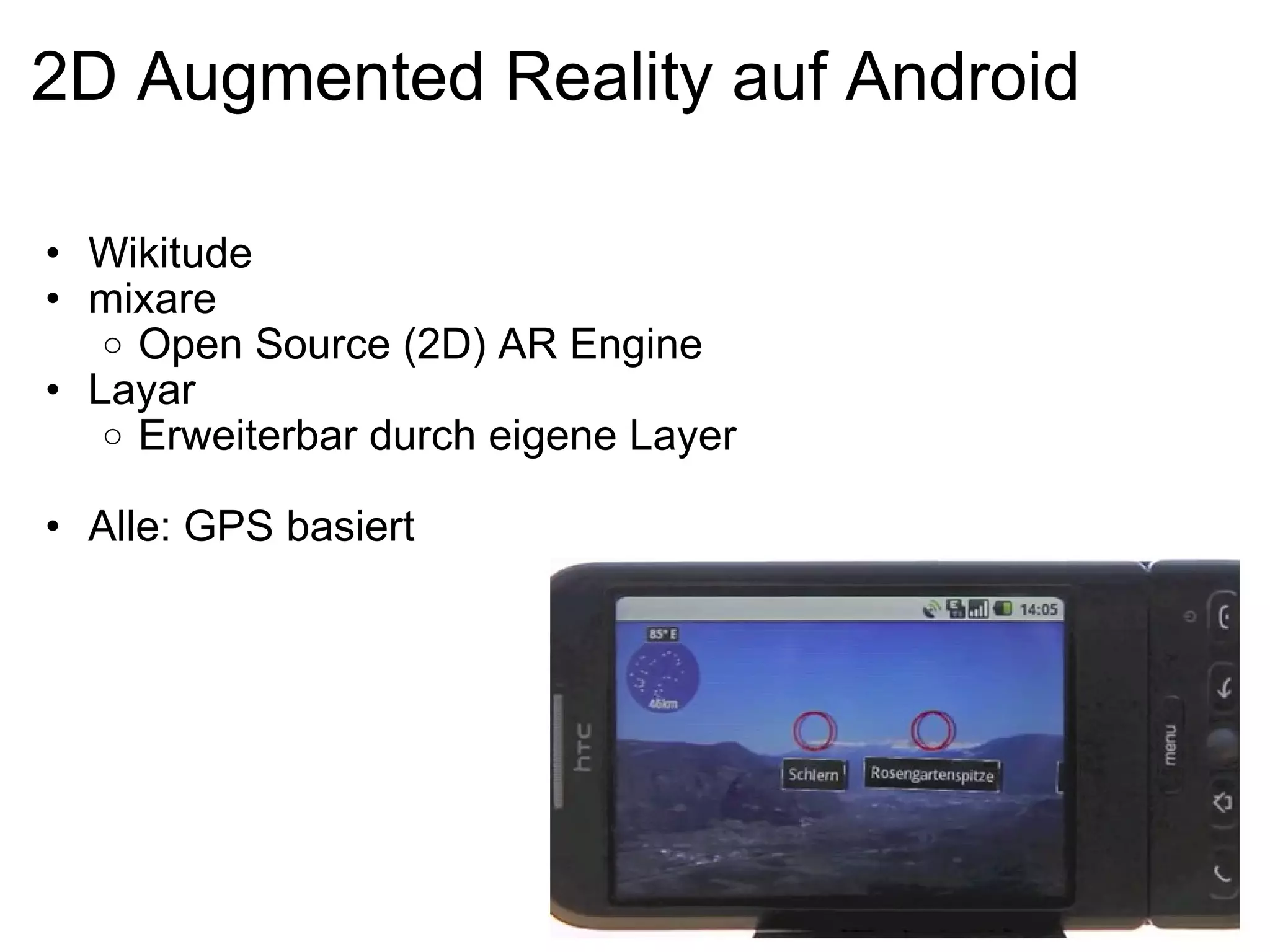

7. 2D Augmented Reality auf Android Wikitude mixare Open Source (2D) AR Engine Layar Erweiterbar durch eigene Layer Alle: GPS basiert

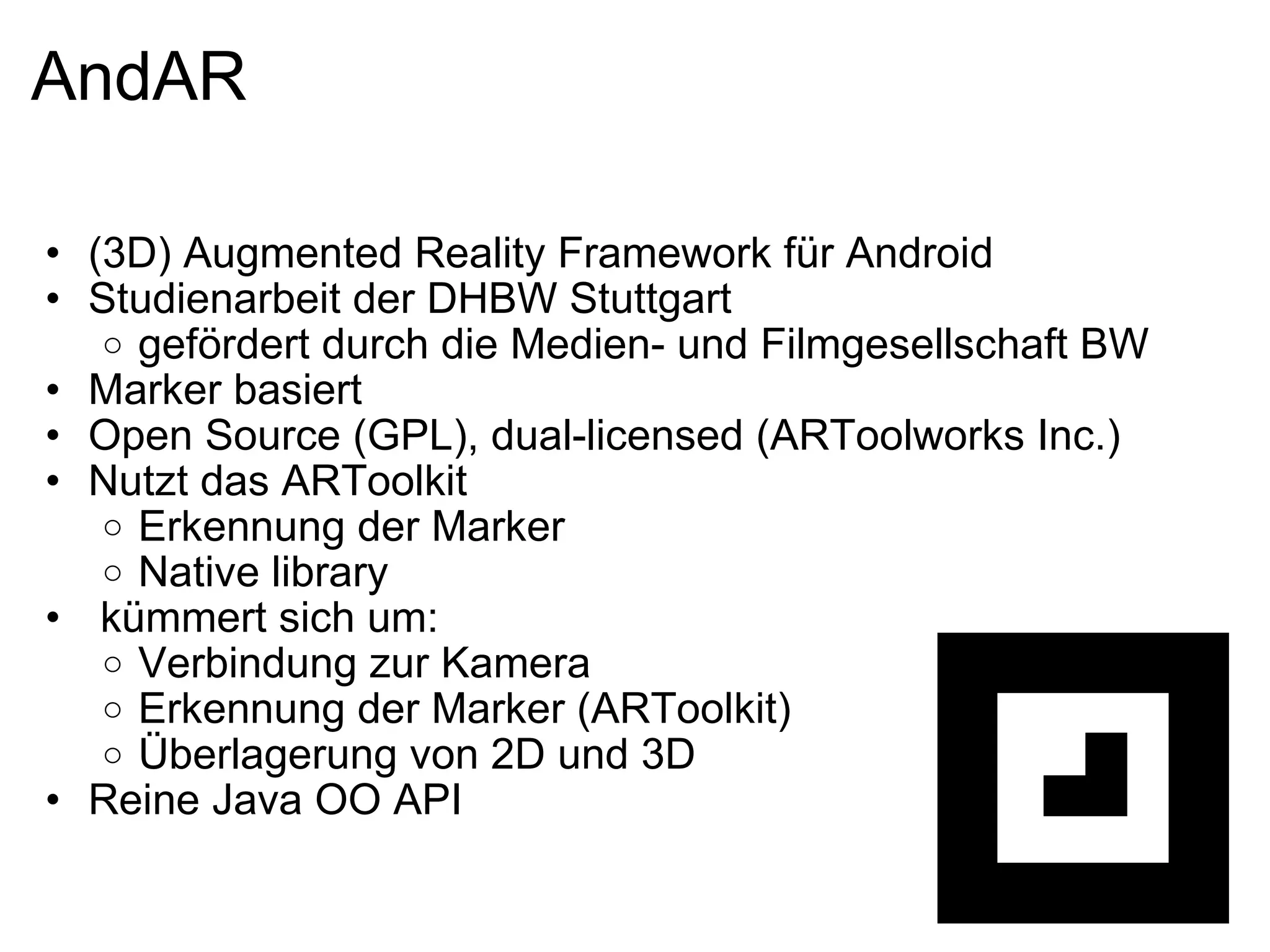

8. AndAR (3D) Augmented Reality Framework für Android Studienarbeit der DHBW Stuttgart gefördert durch die Medien- und Filmgesellschaft BW Marker basiert Open Source (GPL), dual-licensed (ARToolworks Inc.) Nutzt das ARToolkit Erkennung der Marker Native library kümmert sich um: Verbindung zur Kamera Erkennung der Marker (ARToolkit) Überlagerung von 2D und 3D Reine Java OO API

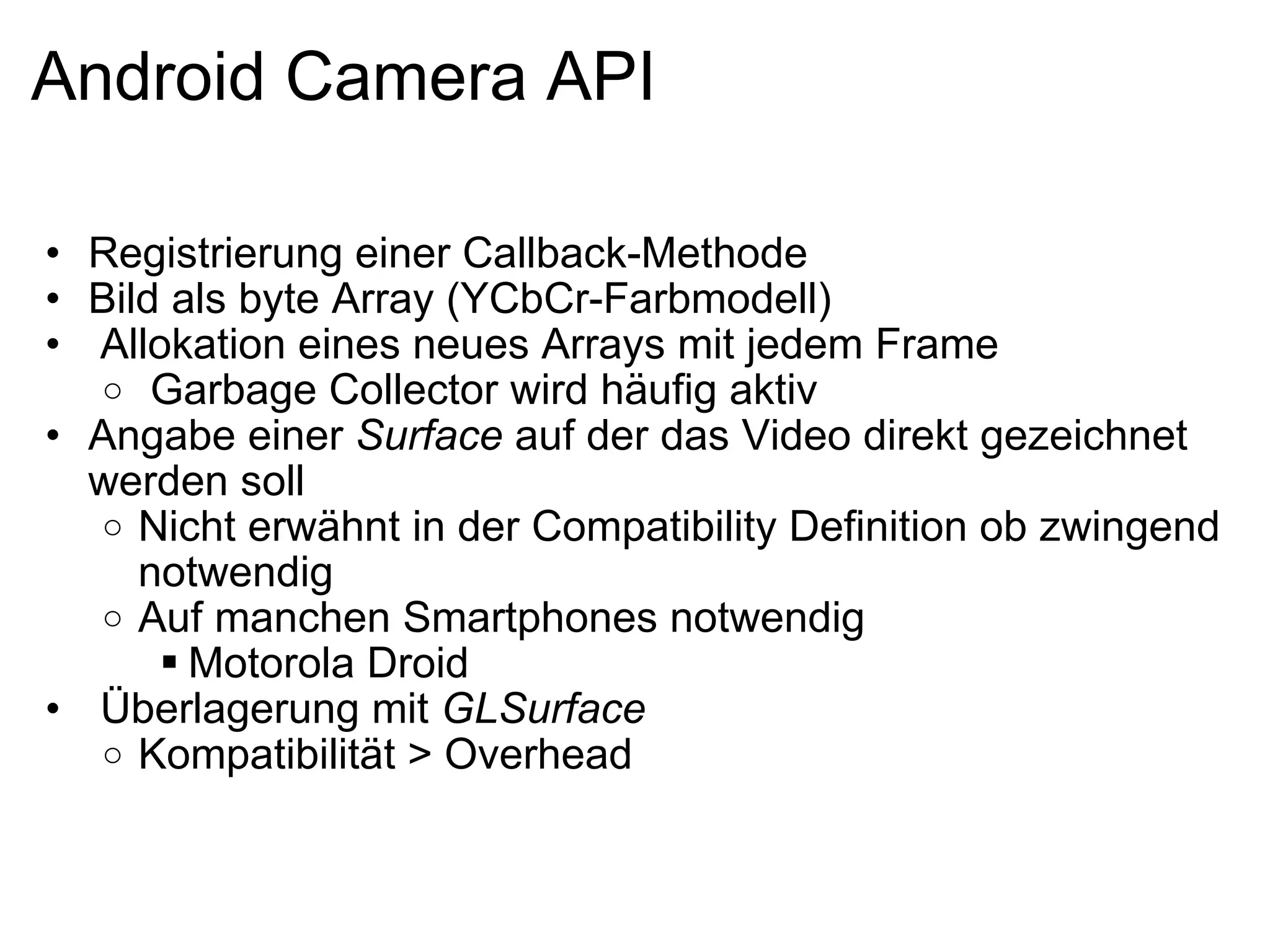

9. Android Camera API Registrierung einer Callback-Methode Bild als byte Array (YCbCr-Farbmodell) Allokation eines neues Arrays mit jedem Frame Garbage Collector wird häufig aktiv Angabe einer Surface auf der das Video direkt gezeichnet werden soll Nicht erwähnt in der Compatibility Definition ob zwingend notwendig Auf manchen Smartphones notwendig Motorola Droid Überlagerung mit GLSurface Kompatibilität > Overhead

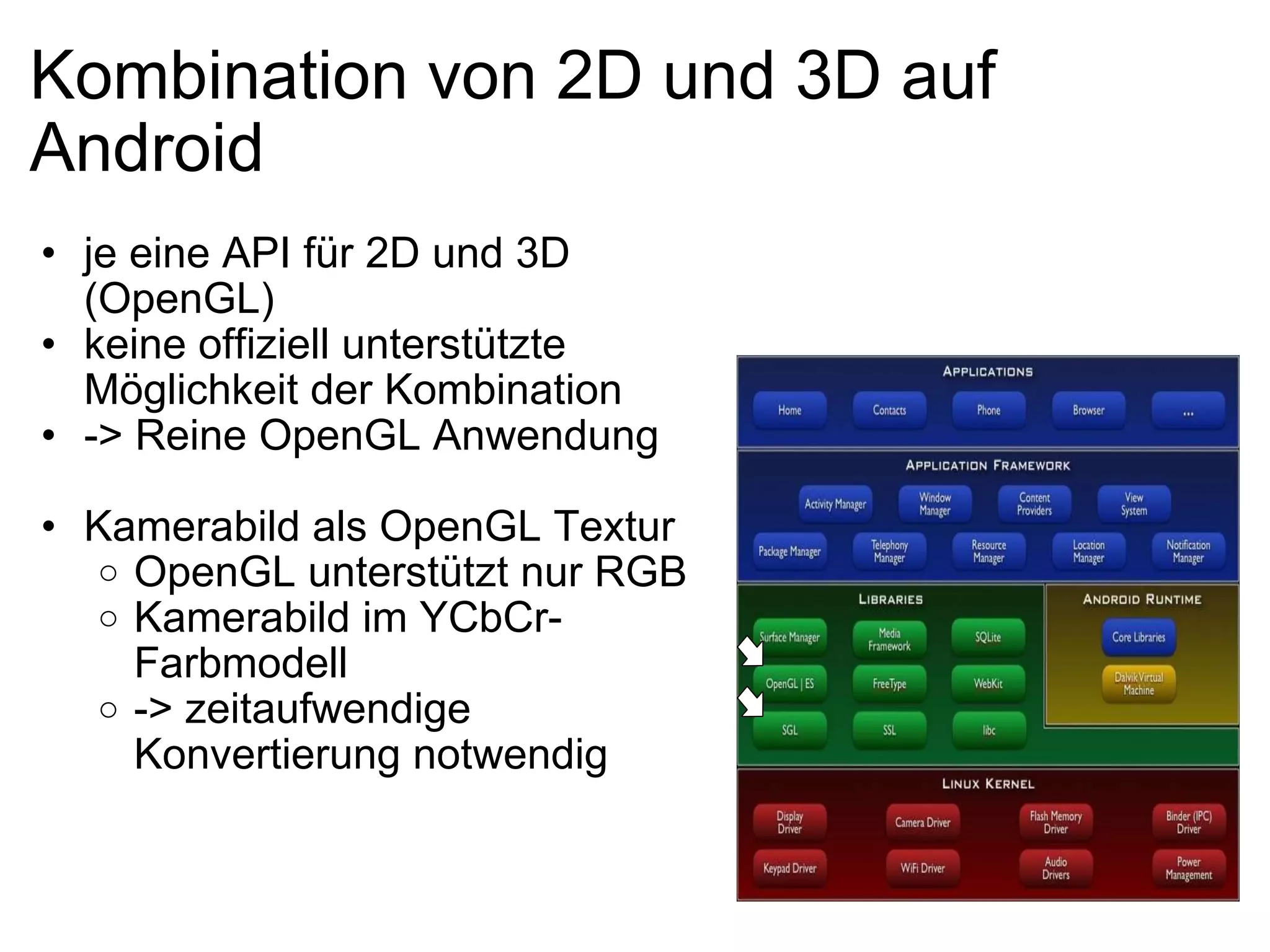

10. Kombination von 2D und 3D auf Android je eine API für 2D und 3D (OpenGL) keine offiziell unterstützte Möglichkeit der Kombination -> Reine OpenGL Anwendung Kamerabild als OpenGL Textur OpenGL unterstützt nur RGB Kamerabild im YCbCr-Farbmodell -> zeitaufwendige Konvertierung notwendig

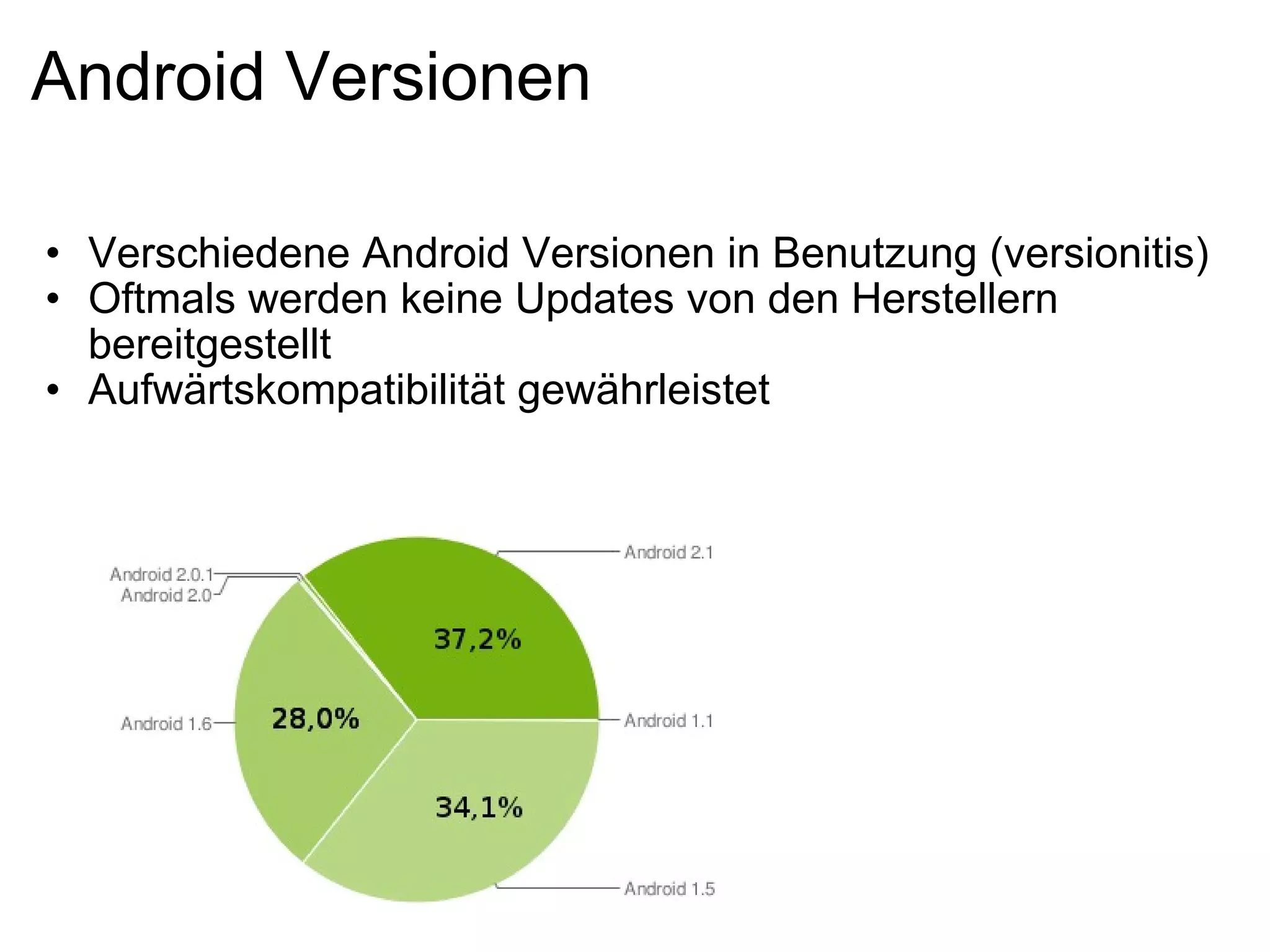

11. Android Versionen Verschiedene Android Versionen in Benutzung (versionitis) Oftmals werden keine Updates von den Herstellern bereitgestellt Aufwärtskompatibilität gewährleistet

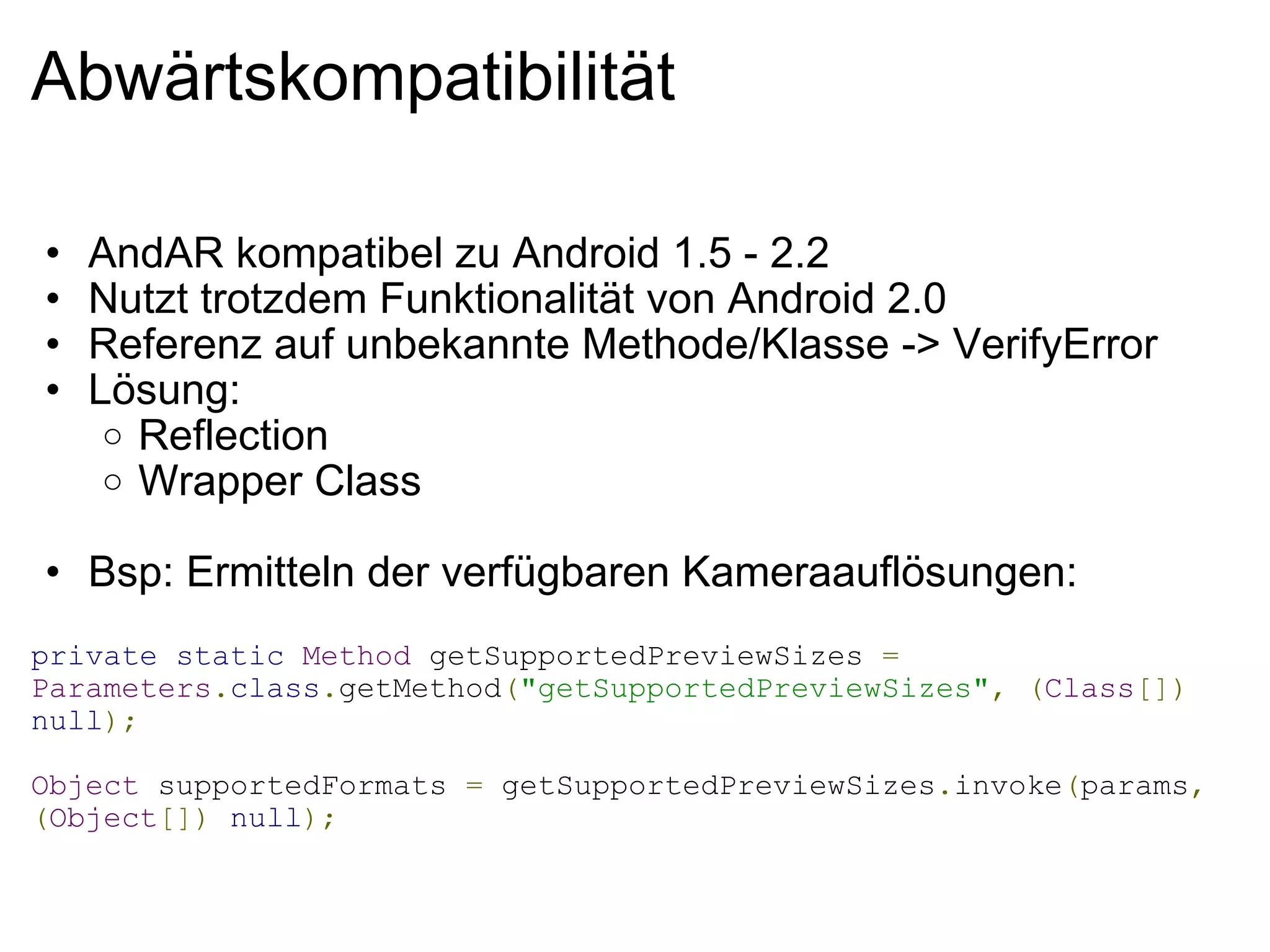

12. Abwärtskompatibilität AndAR kompatibel zu Android 1.5 - 2.2 Nutzt trotzdem Funktionalität von Android 2.0 Referenz auf unbekannte Methode/Klasse -> VerifyError Lösung: Reflection Wrapper Class Bsp: Ermitteln der verfügbaren Kameraauflösungen: private static Method getSupportedPreviewSizes = Parameters . class . getMethod ( "getSupportedPreviewSizes" , ( Class []) null ); Object supportedFormats = getSupportedPreviewSizes . invoke ( params , ( Object []) null );

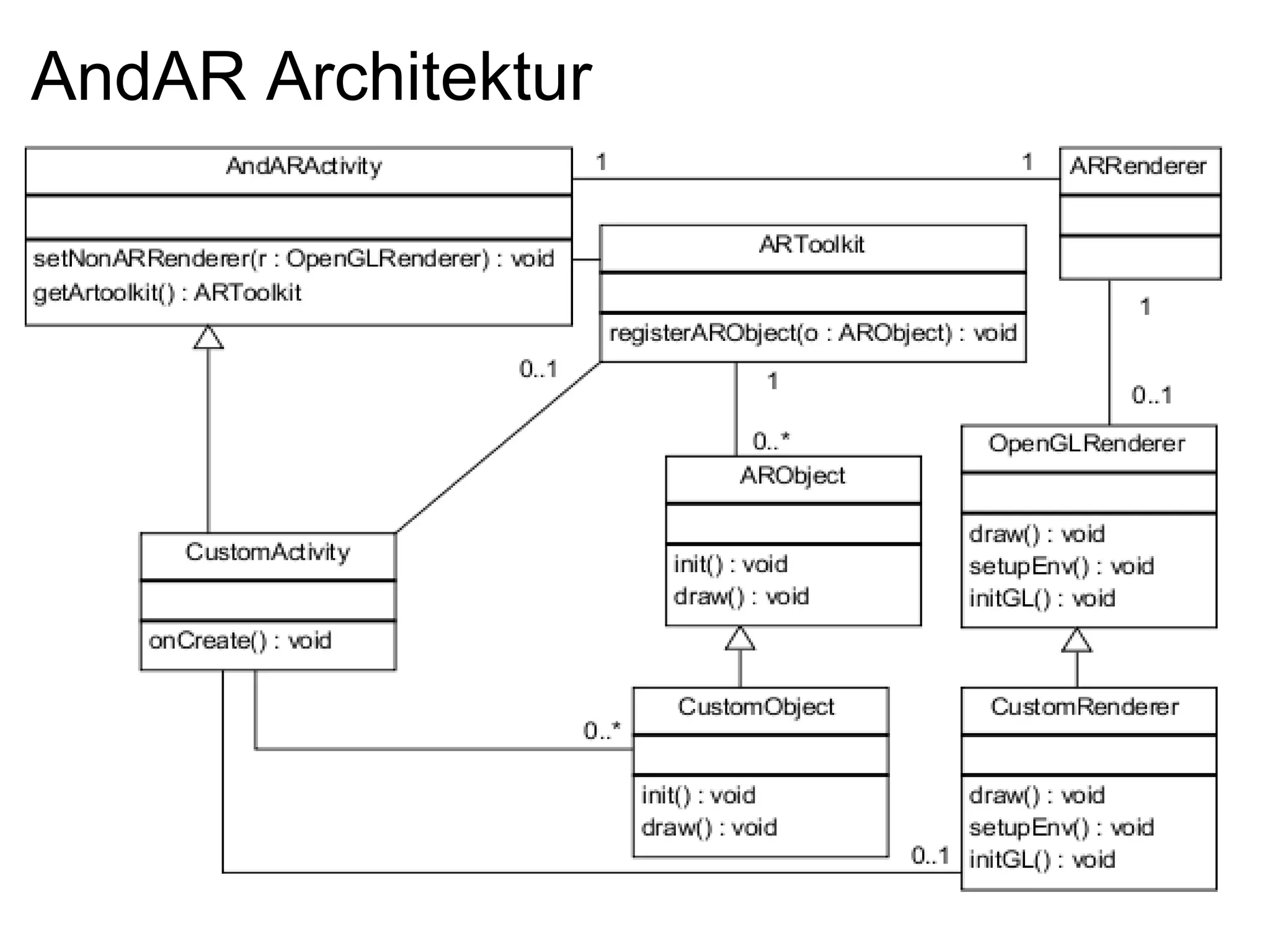

13. AndAR Architektur

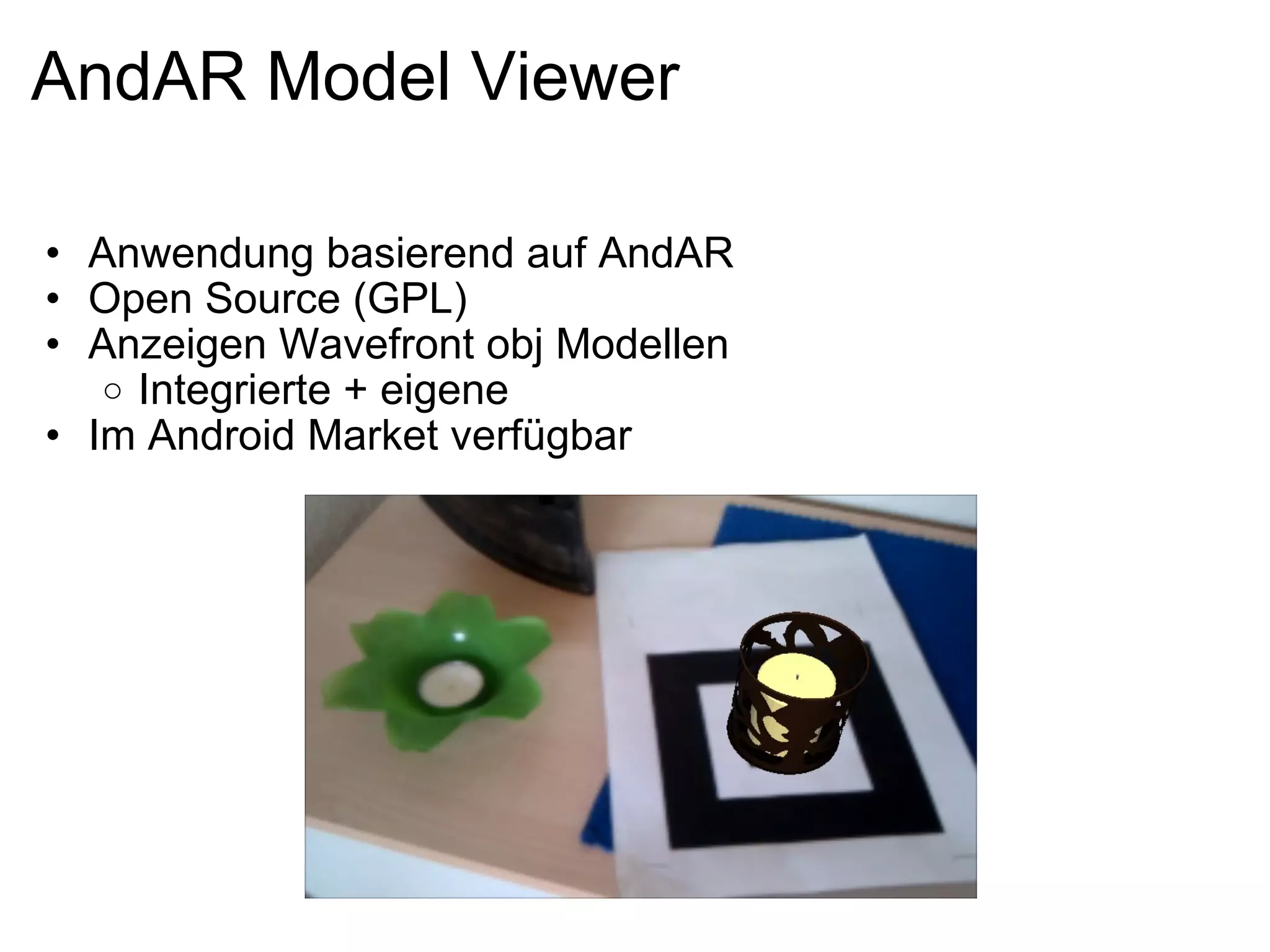

14. AndAR Model Viewer Anwendung basierend auf AndAR Open Source (GPL) Anzeigen Wavefront obj Modellen Integrierte + eigene Im Android Market verfügbar

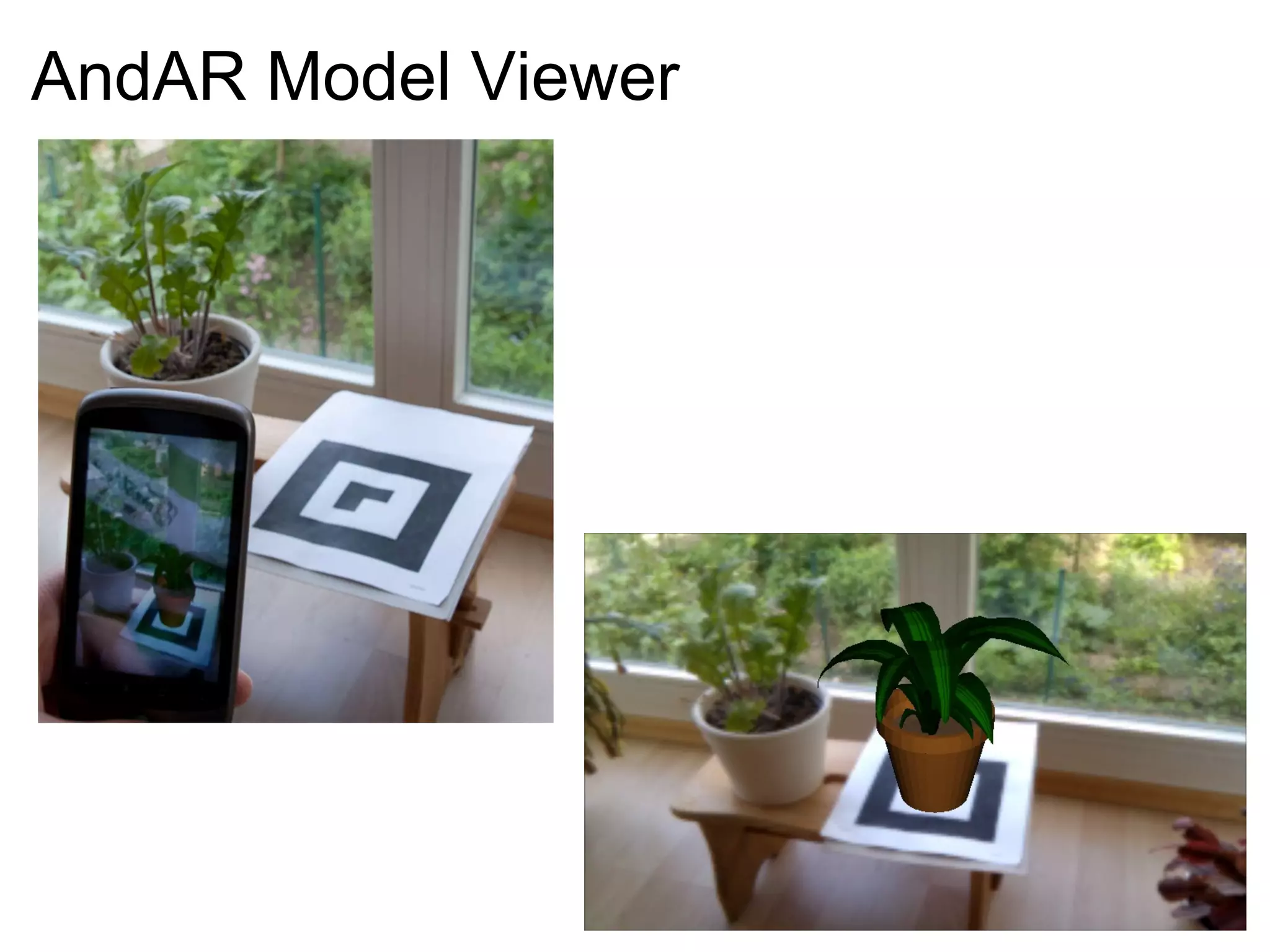

15. AndAR Model Viewer

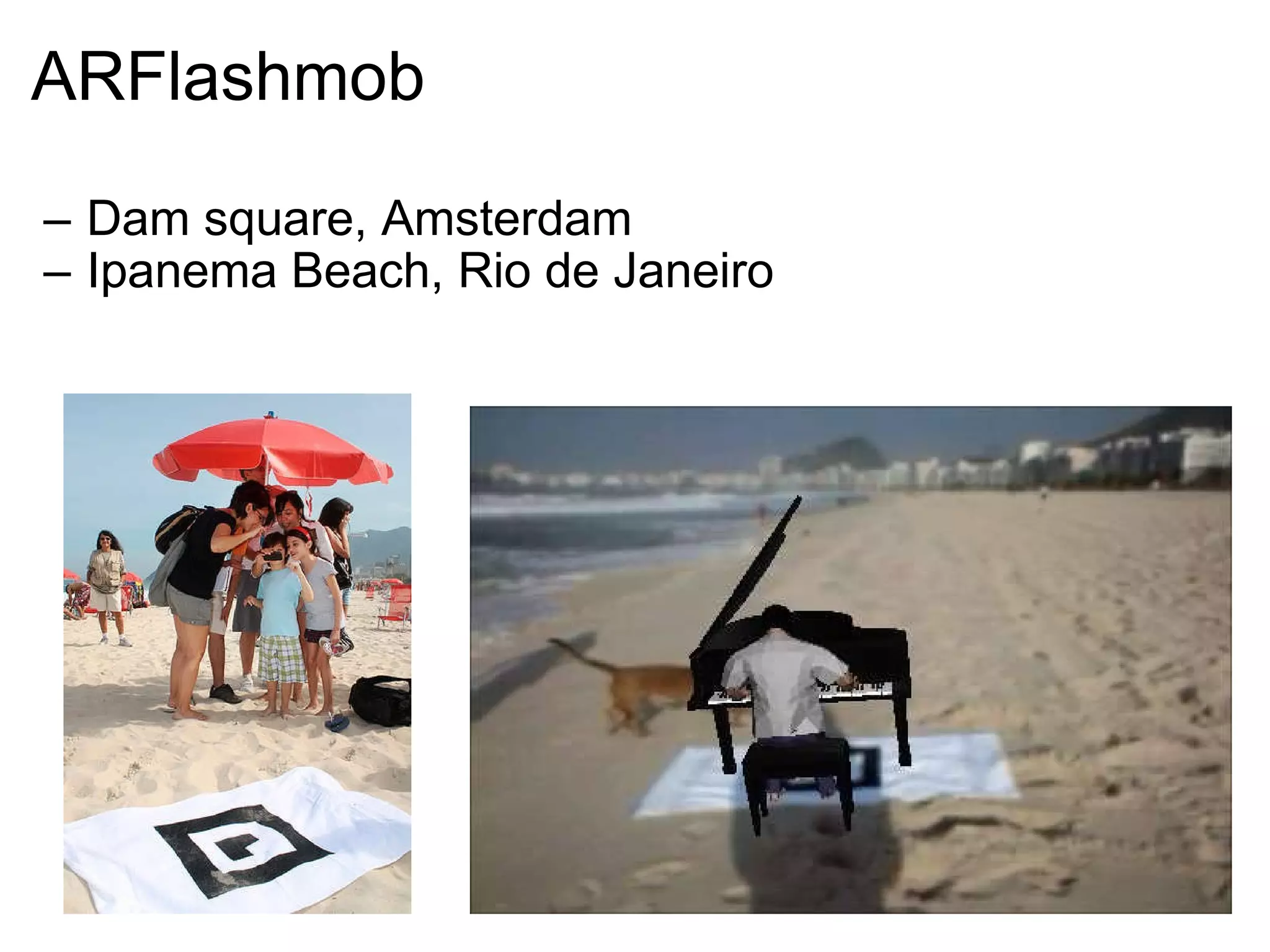

16. ARFlashmob Dam square, Amsterdam Ipanema Beach, Rio de Janeiro

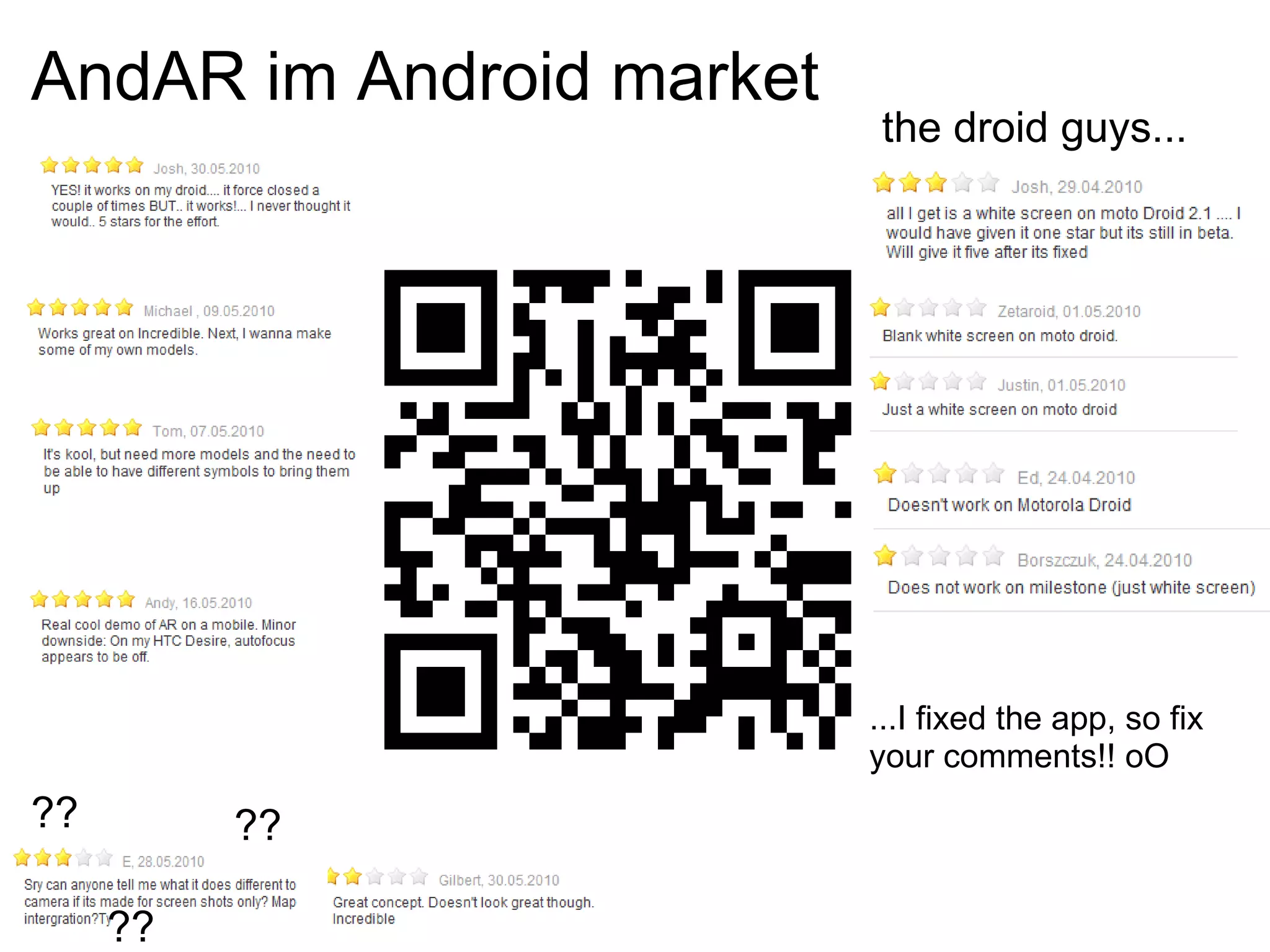

17. AndAR im Android market the droid guys... ...I fixed the app, so fix your comments!! oO ?? ?? ??

18. Vielen Dank für die Aufmerksamkeit! Website: http://code.google.com/p/andar/
