1. Daniel Neumann
Windows Server 2008 R2 SP1 Microsoft Expert Student Partner
Fachhochschule Köln, Campus Gummersbach
Hyper-V daniel.neumann@studentpartners.de

2. About me
 Daniel Neumann
• Allgemeine Informatik, FH Köln
• Microsoft Expert Student Partner
• seit Juli 2009

3. Agenda
 Neuerungen – Hyper-V Server
 Live Migration
 Cluster Shared Volume
 Dynamic Memory
 RemoteFX
 SLAT
 Virtual Machine Queue Support
 Verbesserungen

4. Neuerungen – Hyper-V Server
Hyper-V Server 2008 Hyper-V Server 2008 R2
CPU 4 CPUs 8 CPUs
RAM (Host) 32 GB 1 TB
RAM (VM) 32 GB insgesamt (alle VMs) 64 GB pro VM
Live Migration Nein Ja
Failover Clustering Nein Ja
Verwaltung Hyper-V Manager (MMC), Hyper-V Manager (MMC),
System Center Virtual System Center Virtual
Machine Manager Machine Manager

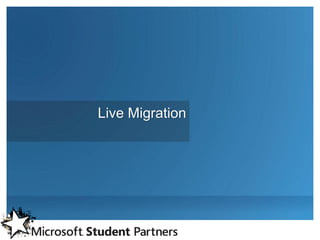

5. Live Migration

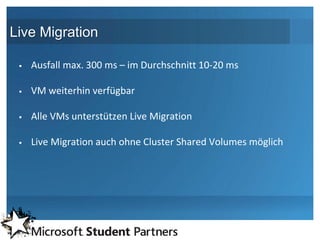

6. Live Migration
 Ausfall max. 300 ms – im Durchschnitt 10-20 ms
 VM weiterhin verfügbar
 Alle VMs unterstützen Live Migration
 Live Migration auch ohne Cluster Shared Volumes möglich

7. Live Migration – Schritt 1
Virtual Machine Virtual Machine
User
Configuration Data
Cluster Cluster
Node 1 Node 2
.BIN
.VSV
.XML
.VHD
Network
Storage

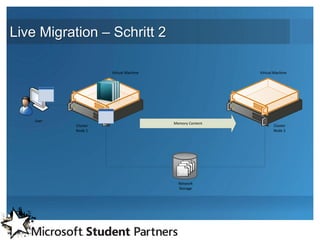

8. Live Migration – Schritt 2
Virtual Machine Virtual Machine
User
Memory Content
Cluster Cluster
Node 1 Node 2
.BIN
.VSV
.XML
.VHD
Network
Storage

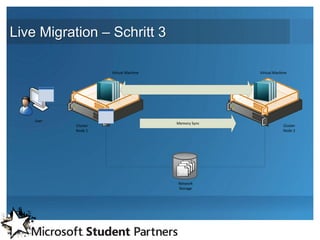

9. Live Migration – Schritt 3
Virtual Machine Virtual Machine
User
Memory Sync
Cluster Cluster
Node 1 Node 2
.BIN
.VSV
.XML
.VHD
Network
Storage

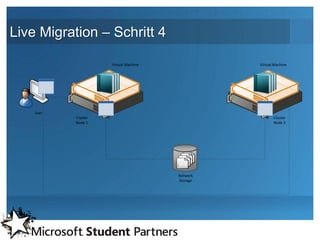

10. Live Migration – Schritt 4
Virtual Machine Virtual Machine
User
Cluster Cluster
Node 1 Node 2
.BIN
.VSV
.XML
.VHD
Network
Storage

11. Cluster Shared Volumes

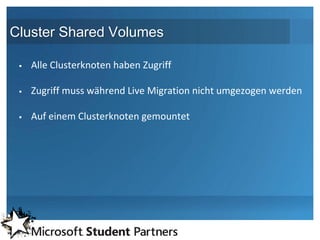

12. Cluster Shared Volumes
 Alle Clusterknoten haben Zugriff
 Zugriff muss während Live Migration nicht umgezogen werden
 Auf einem Clusterknoten gemountet

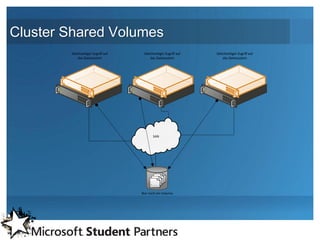

13. Cluster Shared Volumes
Gleichzeitiger Zugriff auf Gleichzeitiger Zugriff auf Gleichzeitiger Zugriff auf
das Dateisystem das Dateisystem das Dateisystem
SAN
.BIN
.VSV
.XML
.VHD
Nur noch ein Volume

14. CSV – I/O Fehlertoleranz
I/O Umleitung über
Netzwerk
VM auf Knoten 2
nicht betroffen
Netzwerk Fehlertoleranz
Volume über
Knoten 1
angebunden
SAN
SAN
Fehler der SAN Anbindung
.BIN
.VSV
.XML
.VHD

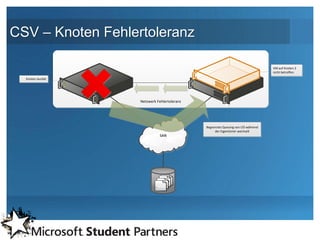

15. CSV – Knoten Fehlertoleranz
VM auf Knoten 2
nicht betroffen
Knoten Ausfall
Netzwerk Fehlertoleranz
Begrenztes Queuing von I/O während
der Eigentümer wechselt
SAN
SAN
.BIN
.VSV
.XML
.VHD

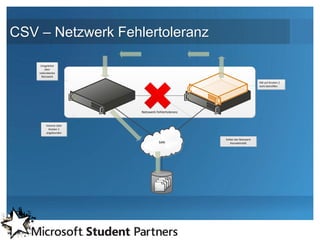

16. CSV – Netzwerk Fehlertoleranz
Umgeleitet
über
redundantes
Netzwerk
VM auf Knoten 2
nicht betroffen
Netzwerk Fehlertoleranz
Volume über
Knoten 1
angebunden
Fehler der Netzwerk
SAN
SAN Konnektivität
.BIN
.VSV
.XML
.VHD

17. Dynamic Memory

18. Dynamic Memory
 derzeitiges Problem unter
Hyper-V: VM Performance
vs. VM Density
 Lösung: Dynamic Memory
Quelle: Microsoft

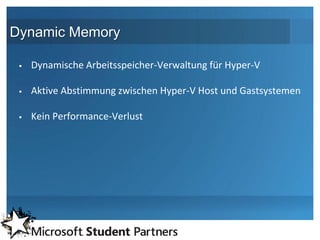

19. Dynamic Memory
 Dynamische Arbeitsspeicher-Verwaltung für Hyper-V
 Aktive Abstimmung zwischen Hyper-V Host und Gastsystemen
 Kein Performance-Verlust

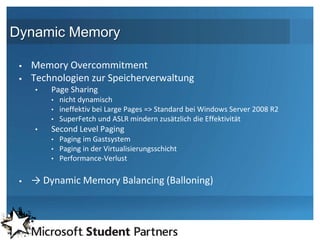

20. Dynamic Memory
 Memory Overcommitment
 Technologien zur Speicherverwaltung
• Page Sharing
• nicht dynamisch
• ineffektiv bei Large Pages => Standard bei Windows Server 2008 R2
• SuperFetch und ASLR mindern zusätzlich die Effektivität
• Second Level Paging
• Paging im Gastsystem
• Paging in der Virtualisierungsschicht
• Performance-Verlust
 → Dynamic Memory Balancing (Balloning)

21. Dynamic Memory - Konfiguration
 Startup RAM:
• BIOS weiß nichts von
Dynamic Memory
• Gastsystem vielleicht ebenso
 Maximum RAM:
• Obere Grenze
• Nur auf Anfrage
des Gastsystems
 Memory buffer
 Memory weight

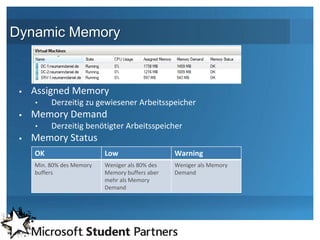

22. Dynamic Memory
 Assigned Memory
• Derzeitig zu gewiesener Arbeitsspeicher
 Memory Demand
• Derzeitig benötigter Arbeitsspeicher
 Memory Status
OK Low Warning
Min. 80% des Memory Weniger als 80% des Weniger als Memory
buffers Memory buffers aber Demand
mehr als Memory
Demand

23. RemoteFX

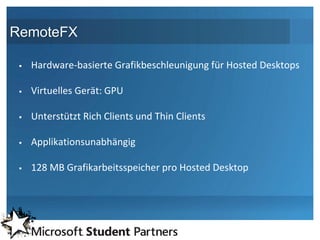

24. RemoteFX
 Hardware-basierte Grafikbeschleunigung für Hosted Desktops
 Virtuelles Gerät: GPU
 Unterstützt Rich Clients und Thin Clients
 Applikationsunabhängig
 128 MB Grafikarbeitsspeicher pro Hosted Desktop

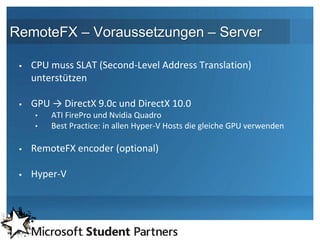

25. RemoteFX – Voraussetzungen – Server
 CPU muss SLAT (Second-Level Address Translation)
unterstützen
 GPU → DirectX 9.0c und DirectX 10.0
• ATI FirePro und Nvidia Quadro
• Best Practice: in allen Hyper-V Hosts die gleiche GPU verwenden
 RemoteFX encoder (optional)
 Hyper-V

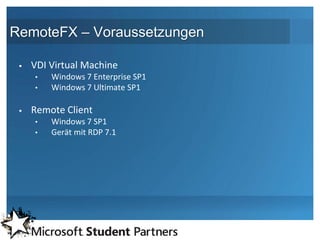

26. RemoteFX – Voraussetzungen
 VDI Virtual Machine
• Windows 7 Enterprise SP1
• Windows 7 Ultimate SP1
 Remote Client
• Windows 7 SP1
• Gerät mit RDP 7.1

27. RemoteFX – Host-Side Rendering
Decrypt
Uncompress Render
GPU
Display Capture
Compress
Encrypt

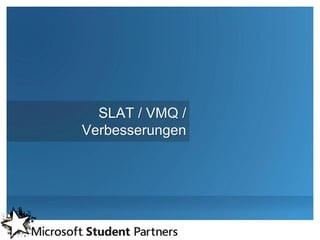

28. SLAT / VMQ /
Verbesserungen

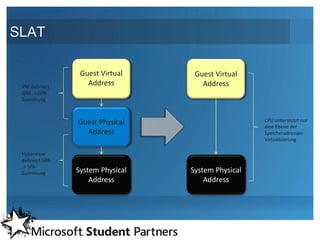

29. SLAT
Guest Virtual Guest Virtual
VM definiert
Address Address
GVA -> GPA-
Zuordnung
Guest Physical CPU unterstützt nur
eine Ebene der
Address Speicheradressen-
Virtualisierung
Hypervisor
definiert GPA
-> SPA-
Zuordnung System Physical System Physical
Address Address

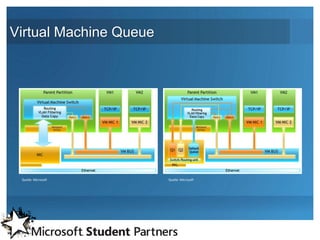

30. Virtual Machine Queue
Quelle: Microsoft Quelle: Microsoft

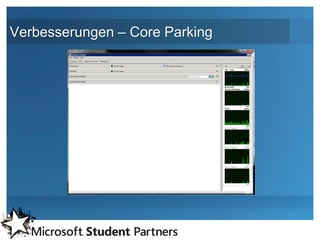

31. Verbesserungen – Core Parking

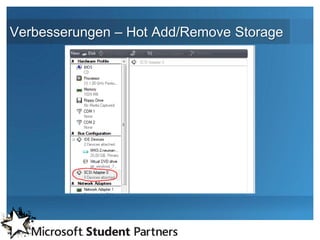

32. Verbesserungen – Hot Add/Remove Storage

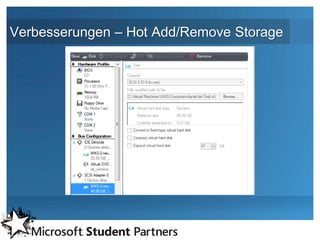

33. Verbesserungen – Hot Add/Remove Storage

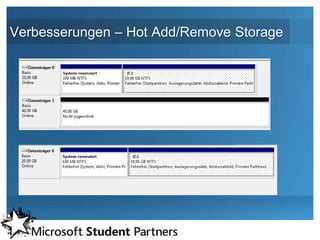

34. Verbesserungen – Hot Add/Remove Storage

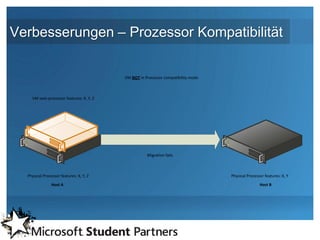

35. Verbesserungen – Prozessor Kompatibilität
VM NOT in Processor compatibility mode
VM sees processor features: X, Y, Z
Migration fails
Physical Processor features: X, Y, Z Physical Processor features: X, Y
Host A Host B

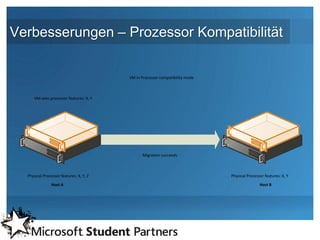

36. Verbesserungen – Prozessor Kompatibilität
VM in Processor compatibility mode
VM sees processor features: X, Y
Migration succeeds
Physical Processor features: X, Y, Z Physical Processor features: X, Y
Host A Host B

37. Verbesserungen
 TCP-IP Chimney Offload
• VM kann direkt Arbeit an die physische NIC auslagern
 Jumbo Frames
 Unterstützung von bis zu 64 logischen Prozessoren

38. Q&A

39. Weitere Informationen…
…zum Microsoft Student Partner Programm:
 www.stnc.de
 www.studentpartners.de
 www.microsoft.de/dreamspark
Mail: daniel.neumann@studentpartners.de

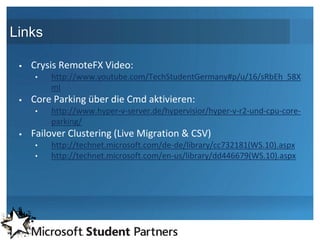

40. Links
 Crysis RemoteFX Video:
• http://www.youtube.com/TechStudentGermany#p/u/16/sRbEh_58X
mI
 Core Parking über die Cmd aktivieren:
• http://www.hyper-v-server.de/hypervisior/hyper-v-r2-und-cpu-core-
parking/
 Failover Clustering (Live Migration & CSV)
• http://technet.microsoft.com/de-de/library/cc732181(WS.10).aspx
• http://technet.microsoft.com/en-us/library/dd446679(WS.10).aspx
