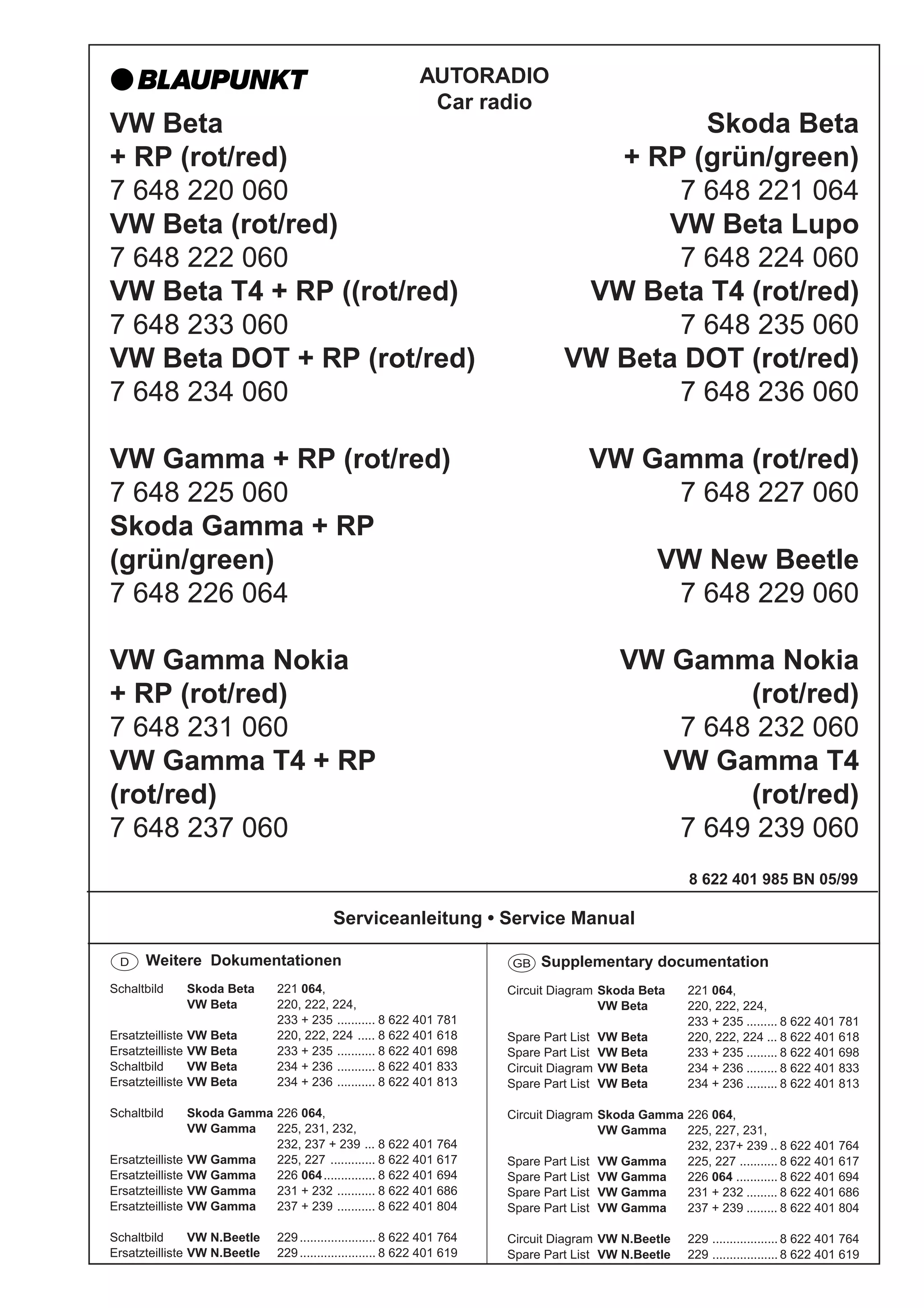

AUTORADIO
Car radio

VW Beta
+ RP (rot/red)
7 648 220 060
VW Beta (rot/red)
7 648 222 060
VW Beta T4 + RP ((rot/red)
7 648 233 060
VW Beta DOT + RP (rot/red)
7 648 234 060

Skoda Beta
+ RP (grün/green)
7 648 221 064
VW Beta Lupo
7 648 224 060
VW Beta T4 (rot/red)
7 648 235 060
VW Beta DOT (rot/red)
7 648 236 060
VW Gamma (rot/red)
7 648 227 060

VW Gamma + RP (rot/red)
7 648 225 060
Skoda Gamma + RP
(grün/green)
7 648 226 064

VW New Beetle
7 648 229 060
VW Gamma Nokia
(rot/red)
7 648 232 060
VW Gamma T4
(rot/red)
7 649 239 060

VW Gamma Nokia
+ RP (rot/red)
7 648 231 060
VW Gamma T4 + RP
(rot/red)
7 648 237 060

8 622 401 985 BN 05/99

Serviceanleitung • Service Manual
D

Weitere Dokumentationen

Schaltbild

Skoda Beta
VW Beta

Ersatzteilliste
Ersatzteilliste
Schaltbild
Ersatzteilliste

VW Beta
VW Beta
VW Beta
VW Beta

Schaltbild

Skoda Gamma 226 064,
VW Gamma
225, 231, 232,
232, 237 + 239 ... 8 622 401 764
VW Gamma
225, 227 ............. 8 622 401 617
VW Gamma
226 064 ............... 8 622 401 694
VW Gamma
231 + 232 ........... 8 622 401 686
VW Gamma
237 + 239 ........... 8 622 401 804

Ersatzteilliste
Ersatzteilliste
Ersatzteilliste
Ersatzteilliste

Schaltbild
VW N.Beetle
Ersatzteilliste VW N.Beetle

221 064,
220, 222, 224,
233 + 235 ........... 8 622 401 781
220, 222, 224 ..... 8 622 401 618
233 + 235 ........... 8 622 401 698
234 + 236 ........... 8 622 401 833
234 + 236 ........... 8 622 401 813

229 ...................... 8 622 401 764
229 ...................... 8 622 401 619

GB

Supplementary documentation

Circuit Diagram Skoda Beta
VW Beta
Spare Part List
Spare Part List
Circuit Diagram
Spare Part List

VW Beta
VW Beta
VW Beta
VW Beta

221 064,
220, 222, 224,
233 + 235 ......... 8 622 401 781
220, 222, 224 ... 8 622 401 618
233 + 235 ......... 8 622 401 698
234 + 236 ......... 8 622 401 833
234 + 236 ......... 8 622 401 813

Circuit Diagram Skoda Gamma 226 064,
VW Gamma
225, 227, 231,
232, 237+ 239 .. 8 622 401 764
Spare Part List VW Gamma
225, 227 ........... 8 622 401 617
Spare Part List VW Gamma
226 064 ............ 8 622 401 694
Spare Part List VW Gamma
231 + 232 ......... 8 622 401 686
Spare Part List VW Gamma
237 + 239 ......... 8 622 401 804
Circuit Diagram VW N.Beetle
Spare Part List VW N.Beetle

229 ................... 8 622 401 764
229 ................... 8 622 401 619
D

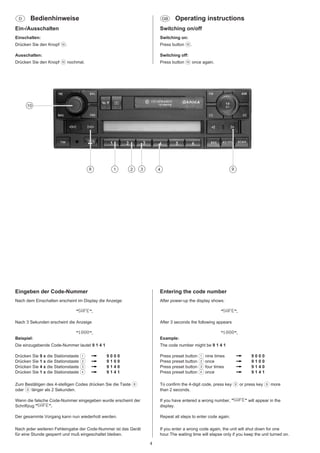

Bedienhinweise

GB

Operating instructions

Ein-/Ausschalten

Switching on/off

Einschalten:

Switching on:

Drücken Sie den Knopf :.

Press button :.

Ausschalten:

Switching off:

Drücken Sie den Knopf : nochmal.

Press button : once again.

10

8

1

2

3

9

4

Eingeben der Code-Nummer

Entering the code number

Nach dem Einschalten erscheint im Display die Anzeige:

After power-up the display shows:

"SAFE".

"SAFE".

Nach 3 Sekunden erscheint die Anzeige

After 3 seconds the following appears

"1000".

"1000".

Beispiel:

Example:

Die einzugebende Code-Nummer lautet 9 1 4 1

The code number might be 9 1 4 1

Drücken Sie 9 x die Stationstaste 1
Drücken Sie 1 x die Stationstaste 2
Drücken Sie 4 x die Stationstaste 3
Drücken Sie 1 x die Stationstaste 4

Press preset button 1 nine times
Press preset button 2 once
Press preset button 3 four times
Press preset button 4 once

9000
9100
9140
9141

9000
9100
9140
9141

Zum Bestätigen des 4-stelligen Codes drücken Sie die Taste 8
oder 9 länger als 2 Sekunden.

To confirm the 4-digit code, press key 8 or press key 9 more
than 2 seconds.

Wenn die falsche Code-Nummer eingegeben wurde erscheint der
Schriftzug "SAFE".

If you have entered a wrong number, "SAFE" will appear in the
display.

Der gesammte Vorgang kann nun wiederholt werden.

Repeat all steps to enter code again.

Nach jeder weiteren Fehleingabe der Code-Nummer ist das Gerät
für eine Stunde gesperrt und muß eingeschaltet bleiben.

If you enter a wrong code again, the unit will shut down for one
hour.The waiting time will elapse only if you keep the unit turned on.

4
D

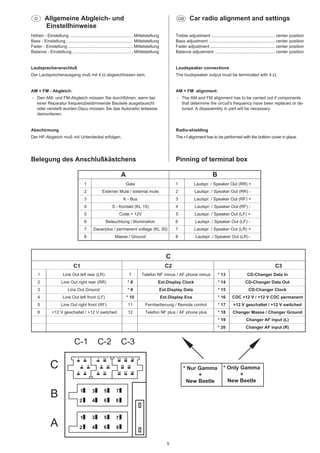

Allgemeine Abgleich- und
Einstellhinweise

GB

Car radio alignment and settings

Höhen - Einstellung ..................................................... Mittelstellung
Bass - Einstellung ....................................................... Mittelstellung
Fader - Einstellung ....................................................... Mittelstellung
Balance - Einstellung ................................................... Mittelstellung

Treble adjustment ..................................................... center position
Bass adjustment ....................................................... center position
Fader adjustment ...................................................... center position
Balance adjustment .................................................. center position

Lautsprecheranschluß

Loudspeaker connections

Der Lautsprecherausgang muß mit 4 Ω abgeschlossen sein.

The loudspeaker output must be terminated with 4 Ω.

AM + FM - Abgleich:

AM + FM alignment:

- Den AM- und FM-Abgleich müssen Sie durchführen, wenn bei
einer Reparatur frequenzbestimmende Bauteile ausgetauscht
oder verstellt wurden.Dazu müssen Sie das Autoradio teilweise
demontieren.

- The AM and FM alignment has to be carried out if components
that determine the circuit's frequency have been replaced or detuned. A disassembly in part will be necessary.

Abschirmung

Radio-shielding

Der HF-Abgleich muß mit Unterdeckel erfolgen.

The r-f alignment has to be performed with the bottom cover in place.

Belegung des Anschlußkästchens

Pinning of terminal box

A

B

1

Gala

1

Lautspr. / Speaker Out (RR) +

2

Externer Mute / external mute

2

Lautspr. / Speaker Out (RR) -

3

K - Bus

3

Lautspr. / Speaker Out (RF) +

4

S - Kontakt (KL 15)

4

Lautspr. / Speaker Out (RF) -

5

Code + 12V

5

Lautspr. / Speaker Out (LF) +

6

Beleuchtung / Illumination

6

Lautspr. / Speaker Out (LF) -

7

Dauerplus / permanent voltage (KL 30)

7

Lautspr. / Speaker Out (LR) +

8

Masse / Ground

8

Lautspr. / Speaker Out (LR) -

C
C1

C2

C3

1

Line Out left rear (LR)

7

Telefon NF minus / AF phone minus

* 13

CD-Changer Data In

2

Line Out right rear (RR)

*8

Ext.Display Clock

* 14

CD-Changer Data Out

3

Line Out Ground

*9

Ext.Display Data

* 15

CD-Changer Clock

4

Line Out left front (LF)

* 10

Ext.Display Ena

* 16

CDC +12 V / +12 V CDC permanent

5

Line Out right front (RF)

11

Fernbedienung / Remote control

* 17

+12 V geschaltet / +12 V switched

6

+12 V geschaltet / +12 V switched

12

Telefon NF plus / AF phone plus

* 18

Changer Masse / Changer Ground

* 19

C-1

C

1

A

7

4

10
9

6

3
5

2

B

C-2

8

Changer AF input (R)

C-3
16

13
15

12
11

Changer AF input (L)

* 20

14

1

3

5

4

6

3

5

7

2

4

6

* Nur Gamma
+
New Beetle

20

8

1

17

7

2

19
18

8
5

* Only Gamma
+
New Beetle

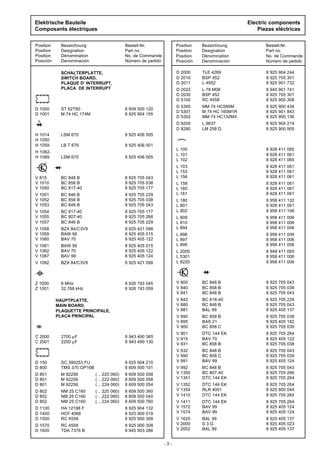

Elektrische Bauteile
Composants électriques

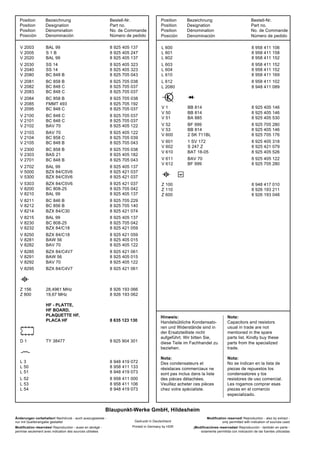

Position
Position
Position
Posición

Bezeichnung
Designation
Dénomination
Denominación

Electric components
Piezas eléctricas
Bestell-Nr.
Part no.
No. de Commande
Número de pedido

Position
Position
Position
Posición

D 1000
D 1001

3
H 1014
H 1050
H 1059
H 1062H 1089

LSM 670

8 925 406 005

V 815
V 1010
V 1050

BC 848 B
BC 858 B
BC 817-40

L 9637
LM 258 D

8 925 904 219
8 925 900 905

V 1051
V 1052
V 1053

BC 846 B
BC 858 B
BC 848 B

V 1054
V 1055
V 1057

BC 817-40
BC 807-40
BC 846 B

V 1058
V 1059
V 1060

BZX 84/C3V9
BAW 56
BAV 70

V 1061
V 1062
V 1087

BAW 56
BAV 70
BAV 99

V 1092

BZX 84/C3V9

8 958 411 006
8 958 411 006
8 958 411 006

L 2000
L 5301
L 8220

8 925 421 098

8 958 411 006
8 958 411 006
8 958 411 006

L 896
L 897
L 899

8 925 405 015
8 925 405 122
8 925 405 124

8 958 411 132
8 928 411 061
8 958 411 106

L 809
L 810
L 894

8 925 421 098
8 925 405 015
8 925 405 122

8 928 411 061
8 928 411 061
8 928 411 061

L 180
L 801
L 802

8 925 705 177
8 925 705 266
8 925 705 229

8 928 411 061
8 928 411 061
8 928 411 061

L 158
L 160
L 161

8 925 705 229
8 925 705 038
8 925 705 043

8 928 411 065
8 928 411 061
8 928 411 065

L 103
L 153
L 156

8 925 705 043
8 925 705 038
8 925 705 177

8 948 411 065
8 958 411 006
8 958 411 006

d
8 MHz
32,768 kHz

2700 µF
2200 µF

D 150
D 800

SC 390253 FU
TMS 370 OP16B

D 801
D 801
D 801

M 92256
M 92256
M 92256

( .. 220 060)
( .. 222 060)
( .. 224 060)

D 802
D 802
D 802

NM 25 C160
NM 25 C160
NM 25 C160

( .. 220 060)
( .. 222 060)
( .. 224 060)

D 1100
D 1400
D 1500

HA 12198 F
HCF 4066
RC 4558

8 925 904 132
8 925 900 019
8 925 900 308

D 1570
D 1600

RC 4558
TDA 7376 B

8 925 900 308
8 945 903 286
-3-

8 925 705 264
8 925 405 122
8 925 705 038

BC 848 B
BC 858 C
BAV 99

8 925 705 043
8 925 705 039
8 925 405 124

BC 848 B
BC 807-40
DTC 144 EK

8 925 705 043
8 925 705 266
8 925 705 264

DTC 144 EK
RLR 4001
DTC 144 EK

8 925 705 264
8 925 800 044
8 925 705 264

DTC 144 EK
BAV 99
BAV 99

8 925 705 264
8 925 405 124
8 925 405 124

V 1620
V 2000
V 2002

8 609 500 360
8 609 500 040
8 609 500 760

DTC 144 EK
BAV 70
BC 858 B

V 1411
V 1572
V 1574

8 609 500 058
8 609 500 058
8 609 500 054

8 925 705 038
8 925 405 182
8 925 705 039

V 1352
V 1354
V 1410

8 925 904 210
8 609 500 101

BC 858 B
BAS 21
BC 858 C

V 992
V 1350
V 1351

o

8 925 705 228
8 925 705 043
8 925 405 137

V 932
V 990
V 991

8 943 490 365
8 943 490 130

BC 818-40
BC 848 B
BAL 99

V 901
V 915
V 931

6

8 925 705 043
8 925 705 038
8 925 705 043

V 890
V 895
V 900

HAUPTPLATTE,
MAIN BOARD,
PLAQUETTE PRINCIPALE,
PLACA PRINCIPAL

BC 848 B
BC 858 B
BC 848 B

V 842
V 880
V 881

8 926 193 045
8 926 193 059

2

V 800
V 840
V 841

f

C 2000
C 2001

8 925 900 434
8 925 901 843
8 925 900 136

L 100
L 101
L 102

d 2

Z 1000
Z 1001

MM 74 HC595M
M 74 HC 160M1R
MM 74 HC132MX

8 925 406 001

LSM 670

8 945 901 741
8 925 705 301
8 925 900 308

1

8 925 406 005

LB T 676

L 78 M06
BSP 452
RC 4558

D 5300
D 5301
D 5302

8 609 500 120
8 925 904 155

8 925 904 244
8 925 705 301
8 925 901 732

D 8200
D 8280

ST 62T80
M 74 HC 174M

TLE 4269
BSP 452
L 4952

D 2022
D 2030
D 5100

o

Bestell-Nr.
Part no.
No. de Commande
Número de pedido

D 2000
D 2010
D 2011

SCHALTERPLATTE,
SWITCH BOARD,
PLAQUE D' INTERRUPT,
PLACA DE INTERRUPT

Bezeichnung
Designation
Dénomination
Denominación

BAL 99
S3G
BAL 99

8 925 405 137
8 925 405 023
8 925 405 137
Position
Position
Position
Posición

Bezeichnung
Designation
Dénomination
Denominación

Bestell-Nr.
Part no.
No. de Commande
Número de pedido

Position
Position
Position
Posición

Bezeichnung
Designation
Dénomination
Denominación

Bestell-Nr.
Part no.
No. de Commande
Número de pedido

V 2003
V 2005
V 2020

BAL 99
S1B
BAL 99

8 925 405 137
8 925 405 247
8 925 405 137

L 600
L 601
L 602

8 958 411 106
8 958 411 158
8 958 411 152

V 2030
V 2040
V 2080

SS 14
SS 14
BC 848 B

8 925 405 323
8 925 405 323
8 925 705 043

L 603
L 604
L 610

8 958 411 152
8 958 411 152
8 958 411 169

V 2081
V 2082
V 2083

BC 858 B
BC 848 C
BC 848 C

8 925 705 038
8 925 705 037
8 925 705 037

L 612
L 2080

8 958 411 102
8 948 411 089

V 2084
V 2085
V 2095

BC 858 B
FMMT 493
BC 848 C

8 925 705 038
8 925 705 192
8 925 705 037

V 2100
V 2101
V 2102

BC 848 C
BC 848 C
BAV 70

8 925 705 037
8 925 705 037
8 925 405 122

V 2103
V 2104
V 2105

BAV 70
BC 858 C
BC 848 B

8 925 405 122
8 925 705 039
8 925 705 043

V 2300
V 2303
V 2701

BC 858 B
BAS 21
BC 848 B

8 925 705 038
8 925 405 182
8 925 705 043

V 2702
V 5000
V 5300

BAL 99
BZX 84/C5V6
BZX 84/C5V6

8 925 405 137
8 925 421 037
8 925 421 037

V 5303
V 8200
V 8210

BZX 84/C5V6
BC 808-25
BAL 99

8 925 421 037
8 925 705 042
8 925 405 137

V 8211
V 8212
V 8214
V 8215
V 8230
V 8232

BC 846 B
BC 856 B
BZX 84/C30
BAL 99
BC 808-25
BZX 84/C18

8 925 705 229
8 925 705 140
8 925 421 074
8 925 405 137
8 925 705 042
8 925 421 059

V 8250
V 8281
V 8282

BZX 84/C18
BAW 56
BAV 70

8 925 421 059
8 925 405 015
8 925 405 122

V 8285
V 8291
V 8292
V 8295

BZX 84/C4V7
BAW 56
BAV 70
BZX 84/C4V7

8 925 421 061
8 925 405 015
8 925 405 122
8 925 421 061

28,4961 MHz
19,67 MHz

8 926 193 066
8 926 193 062

HF - PLATTE,
HF BOARD,
PLAQUETTE HF,
PLACA HF

8 635 123 130

TY 38477

8 925 904 301

d

2

V1
V 50
V 51

BB 814
BB 814
BA 885

8 925 405 146
8 925 405 146
8 925 405 530

V 52
V 53
V 600

BF 999
BB 814
2 SK 711BL

8 925 705 280
8 925 405 146
8 925 705 176

V 601
V 602
V 610

1 SV 172
S 247 Z
BAT 18-05

8 925 405 318
8 925 421 079
8 925 405 526

V 611
V 612

BAV 70
BF 999

8 925 405 122
8 925 705 280

f b
Z 100
Z 110
Z 600

8 948 417 010
8 926 193 211
8 926 193 048

f
Z 156
Z 800

o
D1

1
L3
L 50
L 51

8 948 419 072
8 958 411 133
8 948 419 073

L 52
L 53
L 54

8 958 411 000
8 958 411 106
8 948 419 073

Hinweis:
Handelsübliche Kondensatoren und Widerstände sind in
der Ersatzteilliste nicht
aufgeführt. Wir bitten Sie,
diese Teile im Fachhandel zu
beziehen.

Note:
Capacitors and resistors
usual in trade are not
mentioned in the spare
parts list. Kindly buy these
parts from the specialized
trade.

Nota:
Des condensateurs et
résistaces commerciaux ne
sont pas inclus dans la liste
des pièces détachées.
Veuillez acheter ces pièces
chez votre spècialiste.

Nota:
No se indican en la lista de
piezas de repuestos los
condensatores y los
resistores de uso comercial.
Les rogamos comprar esas
piezas en el comercio
especializado.

Blaupunkt-Werke GmbH, Hildesheim
Änderungen vorbehalten! Nachdruck - auch auszugsweise nur mit Quellenangabe gestattet
Modification réservées! Reproduction - aussi en abrégé permise seulement avec indication des sources utilisées

Gedruckt in Deutschland
Printed in Germany by HDR

Modification reserved! Reproduction - also by extract only permitted with indication of sources used
¡Modificaciónes reservadas! Reproducción - también en parte solamente permitida con indicación de las fuentes utilizadas
Modification réservées! Reproduction - aussi en
abrégépermise seulement avec indication des sources utilisées.

¡Modificaciónes reservadas! Reproducción - también en parte
solamente permitida con indicación de las fuentes utilizadas.

Gedruckt in Deutschland
Printed in Germany by Oeding Druck
38100 Braunschweig

Änderungen vorbehalten! Nachdruck - auch auszugsweise
nur mit Quellenangabe gestattet.

Modification reserved! Reproduction - also by extract only
permitted with indication of sources used.

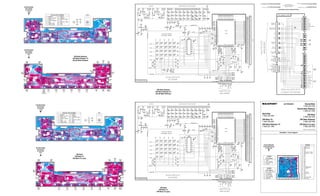

Schalterplatte
Key board

Blaupunkt-Werke GmbH, Hildesheim

PL 0152 A07
+ Chip
S800

X1010 (TO X1000)
1=
2=
3=
4=
5=
6=
7=

V1055

V1092

REMOTE
SUPPLY_CODE +
PANEL_CS
WATCH._RESET
U141
PANEL_CLK
PANEL_DATA

8=
9=
10 =
11 =
12 =
13 =
14 =

RESET
WAKEUP
DISPLAY_PWM
U51
NACHTD._PWM
GND
GND

E
BC817-40
V1050
V1054

D

BC848B
V815
V1053

S800
E

B

C

E

BC846B
V1051
V1057

D

BC858B
V1010
V1052

BC807-40
V1055

A C B
A

V815

V1053

24

8

B

V1087

25

V1058

V1059

80

V1060

V1054

9

Z1000

1

C

V1052

V1051
Z1001

V1061

V1050
1

40

V1062

65

V1057

16

2
1

4
3

6
5

8

10

7

9

12
11

14
13

64

V1010

41

X1010

Schalterplatte
Key board
PL 0152 A07
Chip

S809
TRE

VW Beta Release
VW Beta Release T4
Skoda Beta Release

S808
BAL

S819
TP

S811
FM

S818
AM

SET

H1077

H1062

H1078

H1083

H1064

H1084

H1089

H1085

S812
CD

S810
BAS

S820
CC

H1081
H1074

48

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

9

8

7

6

5

4

3

2

1

11

H1082
10

H1080
H1063

H1079

H1050

S813

S814

H1087

H1053

H1088

S807

H1075

S821

H1076

H1056
H1059

H1065

H1014

H1066

H1067

H1068

H1069

H1070
H1071

H1086

S817
RDS

S823

S801

S802

S803

S804

S805

S806

1

2

3

4

5

6

H1072

S816
AS

H1073

S822
SFL

VW Beta Release
VW Beta Release T4
Skoda Beta Release

S815
SCAN

RELEASE
ON / OFF

Skoda Beta
7 648 223 060
Skoda Beta Release
7 648 221 064

AUTORADIO

Schalterplatte
Key board
PL 0163 A07
+ Chip
S800

X1010 (TO X1000)
1=
2=
3=
4=
5=
6=
7=

V1055

V1092

REMOTE
SUPPLY_CODE +
PANEL_CS
WATCH._RESET
U141
PANEL_CLK
PANEL_DATA

8=
9=
10 =
11 =
12 =
13 =
14 =

RESET
WAKEUP
DISPLAY_PWM
U51
NACHTD._PWM
GND
GND

E
BC807-40
V1055
B

C

E

Seat Elba
7 640 234 366

D

S800

BC846B
V1051
V1057

BC817-40
V1050
V1054

E

V1053

24

9

8

VW Beta T4
7 648 235 060
VW Beta Release T4
7 648 221 064

D

BC858B
V1010
V1052

BC848B
V1053

A C B
A

Z1000

VW Beta
7 648 222 060
VW Beta Release
7 648 220 060
VW Beta 5 (Lupo)
7 648 224 060

1

C

B

V1087

25

V1058

V1059

80

8 622 401 781 BN-WG 09/98

V1060
V1052

V1054

V1051
Z1001

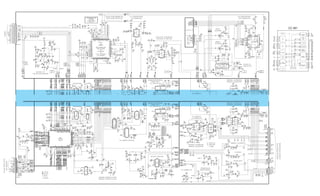

Schaltbild • Circuit diagram

V1061

V1050
1

40

V1062

65

V1057

16

2
1

4
3

6
5

8
7

10
9

12
11

14
13

64

V1010

41

X1010

Anschlußplatte
Connector board
Schalterplatte
Key board

X2000

PL 8627 A05

PL 0163 A07
Chip

VW Beta
VW Beta T4
VW Beta 5 (Lupo)
S809
TRE

S808
BAL

S819
TP

S811
FM

SET

X2004
(TO 2002)
S818
AM

1=
2=
3=
4=

H1077

H1062
H1064

H1084

H1089

7

H1081

1=
2=
3=
4=
5=
6=

H1074

48

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

9

8

7

6

5

4

3

2

1

H1063

10

H1082
H1079

H1050

S814

H1087

H1088

H1053

H1075

S807

S821

H1076

H1056
H1059

H1065

H1066

H1067

H1068

H1069

H1070

H1014
H1071

H1086

S801

S802

S803

S804

S805

S806

1

2

3

4

5

6

S816
AS

H1072

S822
SFL

H1073

S815
SCAN

VW Beta
VW Beta T4
VW Beta 5 (Lupo)

CDC_DATA_OUT
TEL_MUTE
S_KONTAKT
KL.30_CODE
CDC_SWITCH
REMOTE

10

7

4

C2
12 9

20 17 14

X2005
(TO 2001)

S820
CC

H1080

S817
RDS

18 15

H1085

S812
CD

S810
BAS

X2005

C3 19 16 13

H1078

H1083

S813

GALA
CDC_CLOCK
CDC_DATA_IN
K_BUS

4 3 2 1 6 5 4 3 2 1
X2004

6

11 8
5

1 C1
3

5

2
X2003

3

1

4

2

B
8

6

F2000

X2002

A

1 3 5

7

5

3

1

X2000

8

6

4

2

10

14

18

22

X2001
25

2

6

26

1=
2=
3=
4=
5=
6=
7=
8=
9=
10 =
11 =
12 =
13 =
14 =
15 =
16 =
17 =
18 =
19 =
20 =
21 =
22 =
23 =
24 =
25 =
26 =

GND (KL.31)
GND (KL.31)
N.C.
N.C.
UB (KL.30 - 14,4V)
UB (KL.30 - 14,4V)
N.C.
N.C.
LF–
LF+
N.C.
N.C.
RF+
RF–
N.C.
N.C.
ILLUMINATION
TEL_NF–
N.C.
N.C.
TEL_NF+
CDC_NF_R
N.C.
N.C.
CDC_NF_GND
CDC_NF_L
TAPE / TEL - R
TAPE / TEL - L

CC 481
TCLK
TMS
TDI
TDO
TDI1
TDO1

6
5
4
3
31
34

CLK1
CLK2
XTALI
XTALO
PWDN
RESN

18
19
20
21
9
10

CSN
SCPRX
SCPTX
SCPCK

12
13
14
15

µC Inetrface

IRQN

11

RDS

Test

Mixer

IF - Filter

Clock

Demodulator

MPX Processor

AUXR
CCR
AGND
CCL
AUXL
REFP3
REFN3

56
55
54
53
52
50
51

Audio
A/D - Wandler

CAPP
CAPN

40
39

PLL

Audio Processor

Audio - D/A Wandler
Bus Controller

IFP
IFN
REFP2
REFN2

2,7,32
1,8,33
36
35
57
58
64
63
48
49
41
42
16
17

VDD
VSS
VDDPL
VSSPL
VDDR
VSSR
VDDIF
VSSIF
VDDA
VSSA
VDDO
VSSO
VDDIO
VSSIO
SCK1
SWS1
SDA1

27
26
25

SCK2
SWS2
SDA2

30
29
28

ZF - A/D Wandler

60
61
59
62

24
23
22

Referenz

SCK0
SWS0
SDA0

43
44
46
47
45
37
38

RRO
RFO
LFO
LRO
OGND
REFP1
REFN1
Pin-Belegung des FM/AM Tuner-IC D1
Tuner IC D1 Pin configuration
Pin No.

Function

-

MIXDEC
CINT
CHOLD

Mischer Entkopplung
für PLL
für PLL

Mixer decoupling
for PLL
for PLL

4
5
6

-

PLLGND
VCC
VPLL

PLL - Masse
8,5V
PLL Oberspannung

PLL Ground
8,5V
PLL top voltage

Schleifenfiltereingang
Schleifenfilter 1
Schleifenfilter 2

PLL loop filter Input
PLL loop filter Output 1
PLL loop filter Output 2

HF-Platte
RF board

L54

+

PL 0172 A04

C7
Z110

Pin No.

I/O

Name

1
2
4

I

VSS
VDD
TDI

Masse
5V
Testdateneingang

Ground
5V
Test Data Input

7
8
9

I
O
O

LFINP
LF1
LF2

5
6
7

I
I
-

TMS
TCKL
VDD

Test Mode
Test Clock
5V

Testmode
Testclock
5V

10
11
12

O
I
I

LF3
VTUNE
OSCINP

Schleifenfilter 3
Abstimmspannung
Oszillator Eingang

PLL loop filter Output 3
Tuning voltage
Oscillator Input

8
9
10

I

VSS
PWDN
RESN

Masse
Power down Zustand
Reset

Ground
Power down Mode
Hardware reset (active LOW)

13
14
15

O
O

OSCOUT
OSCGND
VCC

Oszillator Ausgang
Oszillator Masse
8,5V

Oscillator Output
Oscillator Ground
8,5V

11
12
13

O
I
I

IRQN
CSN
SCPRX

RDS Alarm/SLS
Chip select Eingang
Serielle Daten µC Interface

RDS alarm/search stop
Chip select µC interface
Serial data µC interface IN

16
17
18

O
I
I

OSCBUF
DGND
CS

Oszillatorausgangstreiber
Digitale Masse
Chip Select

Oscillator Buffer Output
Digital Ground
Chip Select

14
15
16

O
I
-

SCPTX
SCPCK
VDDIO

Serielle Daten µC Interface
Clock µC Interface
Plusspannung Digitale Ein-/Ausgänge

Serial data µC interface OUT
Clock µC interface
Voltage for digital I/O

19
20
21

I
I
O

RD
CLK
TX

Dateneingang
Clock
Datenausgang

DATA IN
Clock
DATA OUT

17
18
20

O
I

VSSIO
CKL1
XTALI

Masse Digitale Ein-/Ausgänge
Programmierbarer Clock 1
28,5 MHz Oszillator

Ground for digital I/O
Programmable clock 1
Oscillator 28,5 MHz

22
23
24

I
O

FREF
IFAGC2
IFOUT1

Referenzfrequenz
ZF Regelspannung 2
ZF - Ausgang 1

Reference frequency
IF AGC 2
IF output 1

21
31
32

O
I
-

XTALO
TDI1
VDD

28,5 MHz Oszillator
Testdateneingang 1
5V

Oscillator 28,5 MHz
Test Input 1
5V

25
26
27

O
-

IFOUT2
IFAGC1
IFGND

ZF - Ausgang 2
ZF Regelspannung 1
ZF Masse

IF output 2
IF AGC 1
IF Ground

33
35
36

-

VSS
VSSPLL
VDDPLL

Masse
Masse (Minus) PLL
Plus PLL 5V

Ground
Ground (minus) PLL
PLL 5V (pos.)

28
29
30

I
-

IFIN
VDC
VCC

ZF Eingang
Interne Referenzspannung
8,5V

IF Input
Internal reference voltage
8,5V

37
38
39

O
O
-

REFP1
REFN1
CAPN

Audio D/A-Wandler Positive Referenz
Audio D/A-Wandler Negative Referenz
PLL Kapazität (negativ)

Audio D/A converter (pos. reference)
Audio D/A converter (neg. reference)
PLL capacity (neg.)

31
32
33

O
O
-

MIXOUT2
MIXOUT1
AMREF

Mischerausgang 2
Mischerausgang 1
AM - Referenzeingang

Mixer Output 2
Mixer Output 1
AM reference Input

40
41
42

-

CAPP
VDDO
VSSO

PLL Kapazität (positiv)
Audio D/A - Wandler 5V
Audio D/A - Wandler Masse

PLL capacity (pos.)
Audio D/A converter (+5V)
Audio D/A converter (ground)

34
35
36

I
O

AMMIXIN
RFAGC3
RFAGCAM

AM Mischereingang
HF Regelzeitkonstante (aufregeln)
HF Steuerspannung Vorstufe AM

AM Mixer Input
RF AGC 3
RF AGC for AM input stage

44
45
46

O
-

RFO
OGND
LFO

Audio Rechts (analog)
Masse Analogausgänge
Audio Links (analog)

Analogic audio right
Ground
Analogic audio left

37
38
39

O
-

RFAGCFM
MIXGND
RFAGC2

HF Steuerspannung Vorstufe FM
Mischer Masse
HF Regelzeitkonstante (Detektor)

RF AGC for FM input stage
Mixer Ground
RF AGC 2

48
49
50

O

VDDA
VSSA
REFP3

5V A/D - Wandler
Masse A/D - Wandler
Audio D/A-Wandler Positive Referenz

5V A/D - converter
Ground A/D - converter
Audio D/A converter (pos. reference)

40
41
42

-

RFAGC1
ANGGND
FMMIXREF

HF Regelzeitkonstante (abregeln)
Analog Masse
Referenzspannung FM Mischer

RF AGC 1
Analog ground
Reference voltage FM mixer

51
52
53

O
I
I

REFN3
AUXL
CCL

Audio D/A-WandlerNegative Referenz
Externer Eingang links
Cassette Eingang links

Audio D/A converter (neg. reference)
Auxillary left
Cassette input left

43
44

I
-

FMMIXINP
RFAGCD

FM Mischer Eingang
AGC Entkopplung

FM mixer input
AGC decoupling

54
55
56

I
I

AGND
CCR
AUXR

Audioeingänge Masse
Cassette Eingang rechts
Externer Eingang rechts

Ground for Audio inputs
Cassette input right
Auxillary left right

VDDR
VSSR
REFP2

5V
Masse
Audio D/A-Wandler Positive Referenz

I
I
O

IFP
IFN
REFN2

ZF Eingang (plus)
ZF Eingang (minus)
Audio D/A-Wandler Negative Referenz

Positif IF input
IF input (neg.)
Audio D/A converter (neg. reference)

63
64

-

VSSIF
VDDIF

ZF A/D - Wandler (minus)
ZF A/D - Wandler 5 V

IF A/D converter (-)
IF A/D converter (+5V)

11 10 9 8 7 6 5 4 3 2 1

2

X3

X2 (TO A100)

E

HF-Platte
RF board

X3 (TO A100)

CF400 / CS
SPI_2_SIMO
SPI_2_CLK
SPI_2_SOMI
F_REF
U85 (8,5V)
GND
IF–
IF+
U_AM (8,3V)
N.C.

B

1=
2=
3=
4=
5=
6=
7=
8=

G

S

MP_ANT
N.C.
GND
+PHANTOM (14V)
U_FM (8,4V)
GND
U_PLL (9,7V)
MP_dU

G

2SK711BL
V600

D

S

BF999
V52
V612

L603

L601

L604

V620

L602
L611

D

BC848C
V620

C

1

8 7 6 5 4 3 2 1

X2

1=
2=
3=
4=
5=
6=
7=
8=
9=
10 =
11 =

ANT.

X1

L2080

C700

V612

PL 0172 A04
Chip

Z600
V601
V602

V52

Prüfdiagnose Tuner IC (D1)
Diagnosis test tuner IC (D1)

5V
Ground
Audio D/A converter (pos. reference)

60
61
62

C705

Pin

Band

Frequenz

E'

Uss

Vermerke

44

L52

V50

V610

33

L612

Notice

11
V51

24+25 (ZF-OUT)

FM

97,1 MHz

83 dbµV

650 mVss

respective against GND

28

FM

97,1 MHz

80 dbµV

25 mVss

31+32

FM

97,1 MHz

80 dbµV

200 mVss

jeweils gegen Masse

respective against GND

31+32

AM

900 kHz

80 dbµV

200 mVss

jeweils gegen Masse

respective against GND

34 (AM-IN)

AM

900 kHz

80 dbµV

50 mVss

36

AM

900 kHz

ab 73 dbµV

künstliche Antenne aus

not commutated

37

FM

97,1 MHz

ab 80 dbµV

23
12

L600

jeweils gegen Masse

34

1

V53

L610

O

L3
C25
+

L53

57
58
59

L51

Z100

22

L50

Function

Funktion

V600

Funktion

Name

1
2
3

Pin-Belegung des IC D150
Digital IC D150 Pin Configuration

I/O

V611
2
V1

8

R10
1

7

Weitere ähnliche Inhalte

Ähnlich wie Vw beta & gamma - obsluga i schematy [longines] (ger)

Lemken system-kompaktor k 500-a parts catalog
Lemken system-kompaktor k 500-a parts catalog Lemken system-kompaktor k 500-a parts catalog
Lemken system-kompaktor k 500-a parts catalog
PartCatalogs Net

Vnx.su sintra
Vnx.su sintraVnx.su sintra
Vnx.su sintra
opl-manen

Lemken thorit 9-400 KA 2003 parts catalog
Lemken thorit 9-400 KA 2003 parts catalogLemken thorit 9-400 KA 2003 parts catalog
Lemken thorit 9-400 KA 2003 parts catalog
PartCatalogs Net

Catalog Horico
Catalog HoricoCatalog Horico
Catalog Horico
vlnkhn

Filtri aria per soffianti e compressori
Filtri aria per soffianti e compressoriFiltri aria per soffianti e compressori
Filtri aria per soffianti e compressori
filit1982

Lemken solitair 9-600 KA parts catalog
Lemken solitair 9-600 KA parts catalog Lemken solitair 9-600 KA parts catalog
Lemken solitair 9-600 KA parts catalog
PartCatalogs Net

Lemken solitair 9-500 K parts catalog
Lemken solitair 9-500 K parts catalog Lemken solitair 9-500 K parts catalog
Lemken solitair 9-500 K parts catalog
PartCatalogs Net

Lemken solitair 9/500 K parts catalog
Lemken solitair 9/500 K parts catalog Lemken solitair 9/500 K parts catalog
Lemken solitair 9/500 K parts catalog
PartCatalogs Net

403919906-DAlen-catalogue-pdf.pdf
403919906-DAlen-catalogue-pdf.pdf403919906-DAlen-catalogue-pdf.pdf
403919906-DAlen-catalogue-pdf.pdf
Nicola64328

Kuhn geo m t vineyards and orchards sprayers
Kuhn geo m t vineyards and orchards sprayersKuhn geo m t vineyards and orchards sprayers
Kuhn geo m t vineyards and orchards sprayers
PartCatalogs Net

Multigrain Rice & Grain and Grain Dryers Engineering & Turn key salutions
Multigrain Rice & Grain and Grain Dryers Engineering & Turn key salutionsMultigrain Rice & Grain and Grain Dryers Engineering & Turn key salutions
Multigrain Rice & Grain and Grain Dryers Engineering & Turn key salutions
Multigrain AS- Turkey

S_and_R_EN
S_and_R_ENS_and_R_EN
S_and_R_EN
Leser UK

Lemken solitair 9-450 K parts catalog
Lemken solitair 9-450 K parts catalog Lemken solitair 9-450 K parts catalog
Lemken solitair 9-450 K parts catalog
PartCatalogs Net

Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.
Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.
Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.
jutta Hertel

Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog
PartCatalogs Net

Lemken solitair 9/400 KA parts catalog
Lemken solitair 9/400 KA parts catalog Lemken solitair 9/400 KA parts catalog
Lemken solitair 9/400 KA parts catalog
PartCatalogs Net

Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog
PartCatalogs Net

Dunkermotoren Stock Program
Dunkermotoren Stock ProgramDunkermotoren Stock Program
Dunkermotoren Stock Program
Electromate

Lemken solitair 12-800 K parts catalog
Lemken solitair 12-800 K parts catalogLemken solitair 12-800 K parts catalog
Lemken solitair 12-800 K parts catalog
PartCatalogs Net

Lemken solitair 9-600 K
Lemken solitair 9-600 KLemken solitair 9-600 K
Lemken solitair 9-600 K
PartCatalogs Net


Ähnlich wie Vw beta & gamma - obsluga i schematy [longines] (ger) (20)

Lemken system-kompaktor k 500-a parts catalog
Lemken system-kompaktor k 500-a parts catalog Lemken system-kompaktor k 500-a parts catalog
Lemken system-kompaktor k 500-a parts catalog

Vnx.su sintra
Vnx.su sintraVnx.su sintra
Vnx.su sintra

Lemken thorit 9-400 KA 2003 parts catalog
Lemken thorit 9-400 KA 2003 parts catalogLemken thorit 9-400 KA 2003 parts catalog
Lemken thorit 9-400 KA 2003 parts catalog

Catalog Horico
Catalog HoricoCatalog Horico
Catalog Horico

Filtri aria per soffianti e compressori
Filtri aria per soffianti e compressoriFiltri aria per soffianti e compressori
Filtri aria per soffianti e compressori

Lemken solitair 9-600 KA parts catalog
Lemken solitair 9-600 KA parts catalog Lemken solitair 9-600 KA parts catalog
Lemken solitair 9-600 KA parts catalog

Lemken solitair 9-500 K parts catalog
Lemken solitair 9-500 K parts catalog Lemken solitair 9-500 K parts catalog
Lemken solitair 9-500 K parts catalog

Lemken solitair 9/500 K parts catalog
Lemken solitair 9/500 K parts catalog Lemken solitair 9/500 K parts catalog
Lemken solitair 9/500 K parts catalog

403919906-DAlen-catalogue-pdf.pdf
403919906-DAlen-catalogue-pdf.pdf403919906-DAlen-catalogue-pdf.pdf
403919906-DAlen-catalogue-pdf.pdf

Kuhn geo m t vineyards and orchards sprayers
Kuhn geo m t vineyards and orchards sprayersKuhn geo m t vineyards and orchards sprayers
Kuhn geo m t vineyards and orchards sprayers

Multigrain Rice & Grain and Grain Dryers Engineering & Turn key salutions
Multigrain Rice & Grain and Grain Dryers Engineering & Turn key salutionsMultigrain Rice & Grain and Grain Dryers Engineering & Turn key salutions
Multigrain Rice & Grain and Grain Dryers Engineering & Turn key salutions

S_and_R_EN
S_and_R_ENS_and_R_EN
S_and_R_EN

Lemken solitair 9-450 K parts catalog
Lemken solitair 9-450 K parts catalog Lemken solitair 9-450 K parts catalog
Lemken solitair 9-450 K parts catalog

Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.
Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.
Solarmodule kommissioniert b2c Endkundenpreise inkl. 19% MwSt.

Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog

Lemken solitair 9/400 KA parts catalog
Lemken solitair 9/400 KA parts catalog Lemken solitair 9/400 KA parts catalog
Lemken solitair 9/400 KA parts catalog

Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog Lemken solitair 9-400 KA parts catalog
Lemken solitair 9-400 KA parts catalog

Dunkermotoren Stock Program
Dunkermotoren Stock ProgramDunkermotoren Stock Program
Dunkermotoren Stock Program

Lemken solitair 12-800 K parts catalog
Lemken solitair 12-800 K parts catalogLemken solitair 12-800 K parts catalog
Lemken solitair 12-800 K parts catalog

Lemken solitair 9-600 K
Lemken solitair 9-600 KLemken solitair 9-600 K
Lemken solitair 9-600 K


Mehr von Gogo Kostov

Golf 92 wiring diagrams (eng)
Golf 92 wiring diagrams (eng)Golf 92 wiring diagrams (eng)
Golf 92 wiring diagrams (eng)
Gogo Kostov

Documentation volkswagen new beetle (fr)
Documentation volkswagen new beetle (fr)Documentation volkswagen new beetle (fr)
Documentation volkswagen new beetle (fr)
Gogo Kostov

Corrado 16 v & g60 1988-10 review (eng)
Corrado 16 v & g60   1988-10 review (eng)Corrado 16 v & g60   1988-10 review (eng)
Corrado 16 v & g60 1988-10 review (eng)
Gogo Kostov

002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...
002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...
002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...
Gogo Kostov

001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...
001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...
001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...
Gogo Kostov

184 volkswagen caddy pickup 07.96 (ger)
184 volkswagen caddy pickup 07.96 (ger)184 volkswagen caddy pickup 07.96 (ger)
184 volkswagen caddy pickup 07.96 (ger)
Gogo Kostov


Mehr von Gogo Kostov (6)

Golf 92 wiring diagrams (eng)
Golf 92 wiring diagrams (eng)Golf 92 wiring diagrams (eng)
Golf 92 wiring diagrams (eng)

Documentation volkswagen new beetle (fr)
Documentation volkswagen new beetle (fr)Documentation volkswagen new beetle (fr)
Documentation volkswagen new beetle (fr)

Corrado 16 v & g60 1988-10 review (eng)
Corrado 16 v & g60   1988-10 review (eng)Corrado 16 v & g60   1988-10 review (eng)
Corrado 16 v & g60 1988-10 review (eng)

002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...
002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...
002.volkswagen.passat official.factory.repair.manual.(wiring.diagrams).1996 (...

001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...
001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...
001 volkswagen passat official factory repair manual (wiring diagrams) 1995 (...

184 volkswagen caddy pickup 07.96 (ger)
184 volkswagen caddy pickup 07.96 (ger)184 volkswagen caddy pickup 07.96 (ger)
184 volkswagen caddy pickup 07.96 (ger)


Vw beta & gamma - obsluga i schematy [longines] (ger)

  • 1. AUTORADIO Car radio VW Beta + RP (rot/red) 7 648 220 060 VW Beta (rot/red) 7 648 222 060 VW Beta T4 + RP ((rot/red) 7 648 233 060 VW Beta DOT + RP (rot/red) 7 648 234 060 Skoda Beta + RP (grün/green) 7 648 221 064 VW Beta Lupo 7 648 224 060 VW Beta T4 (rot/red) 7 648 235 060 VW Beta DOT (rot/red) 7 648 236 060 VW Gamma (rot/red) 7 648 227 060 VW Gamma + RP (rot/red) 7 648 225 060 Skoda Gamma + RP (grün/green) 7 648 226 064 VW New Beetle 7 648 229 060 VW Gamma Nokia (rot/red) 7 648 232 060 VW Gamma T4 (rot/red) 7 649 239 060 VW Gamma Nokia + RP (rot/red) 7 648 231 060 VW Gamma T4 + RP (rot/red) 7 648 237 060 8 622 401 985 BN 05/99 Serviceanleitung • Service Manual D Weitere Dokumentationen Schaltbild Skoda Beta VW Beta Ersatzteilliste Ersatzteilliste Schaltbild Ersatzteilliste VW Beta VW Beta VW Beta VW Beta Schaltbild Skoda Gamma 226 064, VW Gamma 225, 231, 232, 232, 237 + 239 ... 8 622 401 764 VW Gamma 225, 227 ............. 8 622 401 617 VW Gamma 226 064 ............... 8 622 401 694 VW Gamma 231 + 232 ........... 8 622 401 686 VW Gamma 237 + 239 ........... 8 622 401 804 Ersatzteilliste Ersatzteilliste Ersatzteilliste Ersatzteilliste Schaltbild VW N.Beetle Ersatzteilliste VW N.Beetle 221 064, 220, 222, 224, 233 + 235 ........... 8 622 401 781 220, 222, 224 ..... 8 622 401 618 233 + 235 ........... 8 622 401 698 234 + 236 ........... 8 622 401 833 234 + 236 ........... 8 622 401 813 229 ...................... 8 622 401 764 229 ...................... 8 622 401 619 GB Supplementary documentation Circuit Diagram Skoda Beta VW Beta Spare Part List Spare Part List Circuit Diagram Spare Part List VW Beta VW Beta VW Beta VW Beta 221 064, 220, 222, 224, 233 + 235 ......... 8 622 401 781 220, 222, 224 ... 8 622 401 618 233 + 235 ......... 8 622 401 698 234 + 236 ......... 8 622 401 833 234 + 236 ......... 8 622 401 813 Circuit Diagram Skoda Gamma 226 064, VW Gamma 225, 227, 231, 232, 237+ 239 .. 8 622 401 764 Spare Part List VW Gamma 225, 227 ........... 8 622 401 617 Spare Part List VW Gamma 226 064 ............ 8 622 401 694 Spare Part List VW Gamma 231 + 232 ......... 8 622 401 686 Spare Part List VW Gamma 237 + 239 ......... 8 622 401 804 Circuit Diagram VW N.Beetle Spare Part List VW N.Beetle 229 ................... 8 622 401 764 229 ................... 8 622 401 619
  • 2. D Bedienhinweise GB Operating instructions Ein-/Ausschalten Switching on/off Einschalten: Switching on: Drücken Sie den Knopf :. Press button :. Ausschalten: Switching off: Drücken Sie den Knopf : nochmal. Press button : once again. 10 8 1 2 3 9 4 Eingeben der Code-Nummer Entering the code number Nach dem Einschalten erscheint im Display die Anzeige: After power-up the display shows: "SAFE". "SAFE". Nach 3 Sekunden erscheint die Anzeige After 3 seconds the following appears "1000". "1000". Beispiel: Example: Die einzugebende Code-Nummer lautet 9 1 4 1 The code number might be 9 1 4 1 Drücken Sie 9 x die Stationstaste 1 Drücken Sie 1 x die Stationstaste 2 Drücken Sie 4 x die Stationstaste 3 Drücken Sie 1 x die Stationstaste 4 Press preset button 1 nine times Press preset button 2 once Press preset button 3 four times Press preset button 4 once 9000 9100 9140 9141 9000 9100 9140 9141 Zum Bestätigen des 4-stelligen Codes drücken Sie die Taste 8 oder 9 länger als 2 Sekunden. To confirm the 4-digit code, press key 8 or press key 9 more than 2 seconds. Wenn die falsche Code-Nummer eingegeben wurde erscheint der Schriftzug "SAFE". If you have entered a wrong number, "SAFE" will appear in the display. Der gesammte Vorgang kann nun wiederholt werden. Repeat all steps to enter code again. Nach jeder weiteren Fehleingabe der Code-Nummer ist das Gerät für eine Stunde gesperrt und muß eingeschaltet bleiben. If you enter a wrong code again, the unit will shut down for one hour.The waiting time will elapse only if you keep the unit turned on. 4
  • 3. D Allgemeine Abgleich- und Einstellhinweise GB Car radio alignment and settings Höhen - Einstellung ..................................................... Mittelstellung Bass - Einstellung ....................................................... Mittelstellung Fader - Einstellung ....................................................... Mittelstellung Balance - Einstellung ................................................... Mittelstellung Treble adjustment ..................................................... center position Bass adjustment ....................................................... center position Fader adjustment ...................................................... center position Balance adjustment .................................................. center position Lautsprecheranschluß Loudspeaker connections Der Lautsprecherausgang muß mit 4 Ω abgeschlossen sein. The loudspeaker output must be terminated with 4 Ω. AM + FM - Abgleich: AM + FM alignment: - Den AM- und FM-Abgleich müssen Sie durchführen, wenn bei einer Reparatur frequenzbestimmende Bauteile ausgetauscht oder verstellt wurden.Dazu müssen Sie das Autoradio teilweise demontieren. - The AM and FM alignment has to be carried out if components that determine the circuit's frequency have been replaced or detuned. A disassembly in part will be necessary. Abschirmung Radio-shielding Der HF-Abgleich muß mit Unterdeckel erfolgen. The r-f alignment has to be performed with the bottom cover in place. Belegung des Anschlußkästchens Pinning of terminal box A B 1 Gala 1 Lautspr. / Speaker Out (RR) + 2 Externer Mute / external mute 2 Lautspr. / Speaker Out (RR) - 3 K - Bus 3 Lautspr. / Speaker Out (RF) + 4 S - Kontakt (KL 15) 4 Lautspr. / Speaker Out (RF) - 5 Code + 12V 5 Lautspr. / Speaker Out (LF) + 6 Beleuchtung / Illumination 6 Lautspr. / Speaker Out (LF) - 7 Dauerplus / permanent voltage (KL 30) 7 Lautspr. / Speaker Out (LR) + 8 Masse / Ground 8 Lautspr. / Speaker Out (LR) - C C1 C2 C3 1 Line Out left rear (LR) 7 Telefon NF minus / AF phone minus * 13 CD-Changer Data In 2 Line Out right rear (RR) *8 Ext.Display Clock * 14 CD-Changer Data Out 3 Line Out Ground *9 Ext.Display Data * 15 CD-Changer Clock 4 Line Out left front (LF) * 10 Ext.Display Ena * 16 CDC +12 V / +12 V CDC permanent 5 Line Out right front (RF) 11 Fernbedienung / Remote control * 17 +12 V geschaltet / +12 V switched 6 +12 V geschaltet / +12 V switched 12 Telefon NF plus / AF phone plus * 18 Changer Masse / Changer Ground * 19 C-1 C 1 A 7 4 10 9 6 3 5 2 B C-2 8 Changer AF input (R) C-3 16 13 15 12 11 Changer AF input (L) * 20 14 1 3 5 4 6 3 5 7 2 4 6 * Nur Gamma + New Beetle 20 8 1 17 7 2 19 18 8 5 * Only Gamma + New Beetle
  • 4. Elektrische Bauteile Composants électriques Position Position Position Posición Bezeichnung Designation Dénomination Denominación Electric components Piezas eléctricas Bestell-Nr. Part no. No. de Commande Número de pedido Position Position Position Posición D 1000 D 1001 3 H 1014 H 1050 H 1059 H 1062H 1089 LSM 670 8 925 406 005 V 815 V 1010 V 1050 BC 848 B BC 858 B BC 817-40 L 9637 LM 258 D 8 925 904 219 8 925 900 905 V 1051 V 1052 V 1053 BC 846 B BC 858 B BC 848 B V 1054 V 1055 V 1057 BC 817-40 BC 807-40 BC 846 B V 1058 V 1059 V 1060 BZX 84/C3V9 BAW 56 BAV 70 V 1061 V 1062 V 1087 BAW 56 BAV 70 BAV 99 V 1092 BZX 84/C3V9 8 958 411 006 8 958 411 006 8 958 411 006 L 2000 L 5301 L 8220 8 925 421 098 8 958 411 006 8 958 411 006 8 958 411 006 L 896 L 897 L 899 8 925 405 015 8 925 405 122 8 925 405 124 8 958 411 132 8 928 411 061 8 958 411 106 L 809 L 810 L 894 8 925 421 098 8 925 405 015 8 925 405 122 8 928 411 061 8 928 411 061 8 928 411 061 L 180 L 801 L 802 8 925 705 177 8 925 705 266 8 925 705 229 8 928 411 061 8 928 411 061 8 928 411 061 L 158 L 160 L 161 8 925 705 229 8 925 705 038 8 925 705 043 8 928 411 065 8 928 411 061 8 928 411 065 L 103 L 153 L 156 8 925 705 043 8 925 705 038 8 925 705 177 8 948 411 065 8 958 411 006 8 958 411 006 d 8 MHz 32,768 kHz 2700 µF 2200 µF D 150 D 800 SC 390253 FU TMS 370 OP16B D 801 D 801 D 801 M 92256 M 92256 M 92256 ( .. 220 060) ( .. 222 060) ( .. 224 060) D 802 D 802 D 802 NM 25 C160 NM 25 C160 NM 25 C160 ( .. 220 060) ( .. 222 060) ( .. 224 060) D 1100 D 1400 D 1500 HA 12198 F HCF 4066 RC 4558 8 925 904 132 8 925 900 019 8 925 900 308 D 1570 D 1600 RC 4558 TDA 7376 B 8 925 900 308 8 945 903 286 -3- 8 925 705 264 8 925 405 122 8 925 705 038 BC 848 B BC 858 C BAV 99 8 925 705 043 8 925 705 039 8 925 405 124 BC 848 B BC 807-40 DTC 144 EK 8 925 705 043 8 925 705 266 8 925 705 264 DTC 144 EK RLR 4001 DTC 144 EK 8 925 705 264 8 925 800 044 8 925 705 264 DTC 144 EK BAV 99 BAV 99 8 925 705 264 8 925 405 124 8 925 405 124 V 1620 V 2000 V 2002 8 609 500 360 8 609 500 040 8 609 500 760 DTC 144 EK BAV 70 BC 858 B V 1411 V 1572 V 1574 8 609 500 058 8 609 500 058 8 609 500 054 8 925 705 038 8 925 405 182 8 925 705 039 V 1352 V 1354 V 1410 8 925 904 210 8 609 500 101 BC 858 B BAS 21 BC 858 C V 992 V 1350 V 1351 o 8 925 705 228 8 925 705 043 8 925 405 137 V 932 V 990 V 991 8 943 490 365 8 943 490 130 BC 818-40 BC 848 B BAL 99 V 901 V 915 V 931 6 8 925 705 043 8 925 705 038 8 925 705 043 V 890 V 895 V 900 HAUPTPLATTE, MAIN BOARD, PLAQUETTE PRINCIPALE, PLACA PRINCIPAL BC 848 B BC 858 B BC 848 B V 842 V 880 V 881 8 926 193 045 8 926 193 059 2 V 800 V 840 V 841 f C 2000 C 2001 8 925 900 434 8 925 901 843 8 925 900 136 L 100 L 101 L 102 d 2 Z 1000 Z 1001 MM 74 HC595M M 74 HC 160M1R MM 74 HC132MX 8 925 406 001 LSM 670 8 945 901 741 8 925 705 301 8 925 900 308 1 8 925 406 005 LB T 676 L 78 M06 BSP 452 RC 4558 D 5300 D 5301 D 5302 8 609 500 120 8 925 904 155 8 925 904 244 8 925 705 301 8 925 901 732 D 8200 D 8280 ST 62T80 M 74 HC 174M TLE 4269 BSP 452 L 4952 D 2022 D 2030 D 5100 o Bestell-Nr. Part no. No. de Commande Número de pedido D 2000 D 2010 D 2011 SCHALTERPLATTE, SWITCH BOARD, PLAQUE D' INTERRUPT, PLACA DE INTERRUPT Bezeichnung Designation Dénomination Denominación BAL 99 S3G BAL 99 8 925 405 137 8 925 405 023 8 925 405 137
  • 5. Position Position Position Posición Bezeichnung Designation Dénomination Denominación Bestell-Nr. Part no. No. de Commande Número de pedido Position Position Position Posición Bezeichnung Designation Dénomination Denominación Bestell-Nr. Part no. No. de Commande Número de pedido V 2003 V 2005 V 2020 BAL 99 S1B BAL 99 8 925 405 137 8 925 405 247 8 925 405 137 L 600 L 601 L 602 8 958 411 106 8 958 411 158 8 958 411 152 V 2030 V 2040 V 2080 SS 14 SS 14 BC 848 B 8 925 405 323 8 925 405 323 8 925 705 043 L 603 L 604 L 610 8 958 411 152 8 958 411 152 8 958 411 169 V 2081 V 2082 V 2083 BC 858 B BC 848 C BC 848 C 8 925 705 038 8 925 705 037 8 925 705 037 L 612 L 2080 8 958 411 102 8 948 411 089 V 2084 V 2085 V 2095 BC 858 B FMMT 493 BC 848 C 8 925 705 038 8 925 705 192 8 925 705 037 V 2100 V 2101 V 2102 BC 848 C BC 848 C BAV 70 8 925 705 037 8 925 705 037 8 925 405 122 V 2103 V 2104 V 2105 BAV 70 BC 858 C BC 848 B 8 925 405 122 8 925 705 039 8 925 705 043 V 2300 V 2303 V 2701 BC 858 B BAS 21 BC 848 B 8 925 705 038 8 925 405 182 8 925 705 043 V 2702 V 5000 V 5300 BAL 99 BZX 84/C5V6 BZX 84/C5V6 8 925 405 137 8 925 421 037 8 925 421 037 V 5303 V 8200 V 8210 BZX 84/C5V6 BC 808-25 BAL 99 8 925 421 037 8 925 705 042 8 925 405 137 V 8211 V 8212 V 8214 V 8215 V 8230 V 8232 BC 846 B BC 856 B BZX 84/C30 BAL 99 BC 808-25 BZX 84/C18 8 925 705 229 8 925 705 140 8 925 421 074 8 925 405 137 8 925 705 042 8 925 421 059 V 8250 V 8281 V 8282 BZX 84/C18 BAW 56 BAV 70 8 925 421 059 8 925 405 015 8 925 405 122 V 8285 V 8291 V 8292 V 8295 BZX 84/C4V7 BAW 56 BAV 70 BZX 84/C4V7 8 925 421 061 8 925 405 015 8 925 405 122 8 925 421 061 28,4961 MHz 19,67 MHz 8 926 193 066 8 926 193 062 HF - PLATTE, HF BOARD, PLAQUETTE HF, PLACA HF 8 635 123 130 TY 38477 8 925 904 301 d 2 V1 V 50 V 51 BB 814 BB 814 BA 885 8 925 405 146 8 925 405 146 8 925 405 530 V 52 V 53 V 600 BF 999 BB 814 2 SK 711BL 8 925 705 280 8 925 405 146 8 925 705 176 V 601 V 602 V 610 1 SV 172 S 247 Z BAT 18-05 8 925 405 318 8 925 421 079 8 925 405 526 V 611 V 612 BAV 70 BF 999 8 925 405 122 8 925 705 280 f b Z 100 Z 110 Z 600 8 948 417 010 8 926 193 211 8 926 193 048 f Z 156 Z 800 o D1 1 L3 L 50 L 51 8 948 419 072 8 958 411 133 8 948 419 073 L 52 L 53 L 54 8 958 411 000 8 958 411 106 8 948 419 073 Hinweis: Handelsübliche Kondensatoren und Widerstände sind in der Ersatzteilliste nicht aufgeführt. Wir bitten Sie, diese Teile im Fachhandel zu beziehen. Note: Capacitors and resistors usual in trade are not mentioned in the spare parts list. Kindly buy these parts from the specialized trade. Nota: Des condensateurs et résistaces commerciaux ne sont pas inclus dans la liste des pièces détachées. Veuillez acheter ces pièces chez votre spècialiste. Nota: No se indican en la lista de piezas de repuestos los condensatores y los resistores de uso comercial. Les rogamos comprar esas piezas en el comercio especializado. Blaupunkt-Werke GmbH, Hildesheim Änderungen vorbehalten! Nachdruck - auch auszugsweise nur mit Quellenangabe gestattet Modification réservées! Reproduction - aussi en abrégé permise seulement avec indication des sources utilisées Gedruckt in Deutschland Printed in Germany by HDR Modification reserved! Reproduction - also by extract only permitted with indication of sources used ¡Modificaciónes reservadas! Reproducción - también en parte solamente permitida con indicación de las fuentes utilizadas
  • 6. Modification réservées! Reproduction - aussi en abrégépermise seulement avec indication des sources utilisées. ¡Modificaciónes reservadas! Reproducción - también en parte solamente permitida con indicación de las fuentes utilizadas. Gedruckt in Deutschland Printed in Germany by Oeding Druck 38100 Braunschweig Änderungen vorbehalten! Nachdruck - auch auszugsweise nur mit Quellenangabe gestattet. Modification reserved! Reproduction - also by extract only permitted with indication of sources used. Schalterplatte Key board Blaupunkt-Werke GmbH, Hildesheim PL 0152 A07 + Chip S800 X1010 (TO X1000) 1= 2= 3= 4= 5= 6= 7= V1055 V1092 REMOTE SUPPLY_CODE + PANEL_CS WATCH._RESET U141 PANEL_CLK PANEL_DATA 8= 9= 10 = 11 = 12 = 13 = 14 = RESET WAKEUP DISPLAY_PWM U51 NACHTD._PWM GND GND E BC817-40 V1050 V1054 D BC848B V815 V1053 S800 E B C E BC846B V1051 V1057 D BC858B V1010 V1052 BC807-40 V1055 A C B A V815 V1053 24 8 B V1087 25 V1058 V1059 80 V1060 V1054 9 Z1000 1 C V1052 V1051 Z1001 V1061 V1050 1 40 V1062 65 V1057 16 2 1 4 3 6 5 8 10 7 9 12 11 14 13 64 V1010 41 X1010 Schalterplatte Key board PL 0152 A07 Chip S809 TRE VW Beta Release VW Beta Release T4 Skoda Beta Release S808 BAL S819 TP S811 FM S818 AM SET H1077 H1062 H1078 H1083 H1064 H1084 H1089 H1085 S812 CD S810 BAS S820 CC H1081 H1074 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 9 8 7 6 5 4 3 2 1 11 H1082 10 H1080 H1063 H1079 H1050 S813 S814 H1087 H1053 H1088 S807 H1075 S821 H1076 H1056 H1059 H1065 H1014 H1066 H1067 H1068 H1069 H1070 H1071 H1086 S817 RDS S823 S801 S802 S803 S804 S805 S806 1 2 3 4 5 6 H1072 S816 AS H1073 S822 SFL VW Beta Release VW Beta Release T4 Skoda Beta Release S815 SCAN RELEASE ON / OFF Skoda Beta 7 648 223 060 Skoda Beta Release 7 648 221 064 AUTORADIO Schalterplatte Key board PL 0163 A07 + Chip S800 X1010 (TO X1000) 1= 2= 3= 4= 5= 6= 7= V1055 V1092 REMOTE SUPPLY_CODE + PANEL_CS WATCH._RESET U141 PANEL_CLK PANEL_DATA 8= 9= 10 = 11 = 12 = 13 = 14 = RESET WAKEUP DISPLAY_PWM U51 NACHTD._PWM GND GND E BC807-40 V1055 B C E Seat Elba 7 640 234 366 D S800 BC846B V1051 V1057 BC817-40 V1050 V1054 E V1053 24 9 8 VW Beta T4 7 648 235 060 VW Beta Release T4 7 648 221 064 D BC858B V1010 V1052 BC848B V1053 A C B A Z1000 VW Beta 7 648 222 060 VW Beta Release 7 648 220 060 VW Beta 5 (Lupo) 7 648 224 060 1 C B V1087 25 V1058 V1059 80 8 622 401 781 BN-WG 09/98 V1060 V1052 V1054 V1051 Z1001 Schaltbild • Circuit diagram V1061 V1050 1 40 V1062 65 V1057 16 2 1 4 3 6 5 8 7 10 9 12 11 14 13 64 V1010 41 X1010 Anschlußplatte Connector board Schalterplatte Key board X2000 PL 8627 A05 PL 0163 A07 Chip VW Beta VW Beta T4 VW Beta 5 (Lupo) S809 TRE S808 BAL S819 TP S811 FM SET X2004 (TO 2002) S818 AM 1= 2= 3= 4= H1077 H1062 H1064 H1084 H1089 7 H1081 1= 2= 3= 4= 5= 6= H1074 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 9 8 7 6 5 4 3 2 1 H1063 10 H1082 H1079 H1050 S814 H1087 H1088 H1053 H1075 S807 S821 H1076 H1056 H1059 H1065 H1066 H1067 H1068 H1069 H1070 H1014 H1071 H1086 S801 S802 S803 S804 S805 S806 1 2 3 4 5 6 S816 AS H1072 S822 SFL H1073 S815 SCAN VW Beta VW Beta T4 VW Beta 5 (Lupo) CDC_DATA_OUT TEL_MUTE S_KONTAKT KL.30_CODE CDC_SWITCH REMOTE 10 7 4 C2 12 9 20 17 14 X2005 (TO 2001) S820 CC H1080 S817 RDS 18 15 H1085 S812 CD S810 BAS X2005 C3 19 16 13 H1078 H1083 S813 GALA CDC_CLOCK CDC_DATA_IN K_BUS 4 3 2 1 6 5 4 3 2 1 X2004 6 11 8 5 1 C1 3 5 2 X2003 3 1 4 2 B 8 6 F2000 X2002 A 1 3 5 7 5 3 1 X2000 8 6 4 2 10 14 18 22 X2001 25 2 6 26 1= 2= 3= 4= 5= 6= 7= 8= 9= 10 = 11 = 12 = 13 = 14 = 15 = 16 = 17 = 18 = 19 = 20 = 21 = 22 = 23 = 24 = 25 = 26 = GND (KL.31) GND (KL.31) N.C. N.C. UB (KL.30 - 14,4V) UB (KL.30 - 14,4V) N.C. N.C. LF– LF+ N.C. N.C. RF+ RF– N.C. N.C. ILLUMINATION TEL_NF– N.C. N.C. TEL_NF+ CDC_NF_R N.C. N.C. CDC_NF_GND CDC_NF_L
  • 7. TAPE / TEL - R TAPE / TEL - L CC 481 TCLK TMS TDI TDO TDI1 TDO1 6 5 4 3 31 34 CLK1 CLK2 XTALI XTALO PWDN RESN 18 19 20 21 9 10 CSN SCPRX SCPTX SCPCK 12 13 14 15 µC Inetrface IRQN 11 RDS Test Mixer IF - Filter Clock Demodulator MPX Processor AUXR CCR AGND CCL AUXL REFP3 REFN3 56 55 54 53 52 50 51 Audio A/D - Wandler CAPP CAPN 40 39 PLL Audio Processor Audio - D/A Wandler Bus Controller IFP IFN REFP2 REFN2 2,7,32 1,8,33 36 35 57 58 64 63 48 49 41 42 16 17 VDD VSS VDDPL VSSPL VDDR VSSR VDDIF VSSIF VDDA VSSA VDDO VSSO VDDIO VSSIO SCK1 SWS1 SDA1 27 26 25 SCK2 SWS2 SDA2 30 29 28 ZF - A/D Wandler 60 61 59 62 24 23 22 Referenz SCK0 SWS0 SDA0 43 44 46 47 45 37 38 RRO RFO LFO LRO OGND REFP1 REFN1
  • 8. Pin-Belegung des FM/AM Tuner-IC D1 Tuner IC D1 Pin configuration Pin No. Function - MIXDEC CINT CHOLD Mischer Entkopplung für PLL für PLL Mixer decoupling for PLL for PLL 4 5 6 - PLLGND VCC VPLL PLL - Masse 8,5V PLL Oberspannung PLL Ground 8,5V PLL top voltage Schleifenfiltereingang Schleifenfilter 1 Schleifenfilter 2 PLL loop filter Input PLL loop filter Output 1 PLL loop filter Output 2 HF-Platte RF board L54 + PL 0172 A04 C7 Z110 Pin No. I/O Name 1 2 4 I VSS VDD TDI Masse 5V Testdateneingang Ground 5V Test Data Input 7 8 9 I O O LFINP LF1 LF2 5 6 7 I I - TMS TCKL VDD Test Mode Test Clock 5V Testmode Testclock 5V 10 11 12 O I I LF3 VTUNE OSCINP Schleifenfilter 3 Abstimmspannung Oszillator Eingang PLL loop filter Output 3 Tuning voltage Oscillator Input 8 9 10 I VSS PWDN RESN Masse Power down Zustand Reset Ground Power down Mode Hardware reset (active LOW) 13 14 15 O O OSCOUT OSCGND VCC Oszillator Ausgang Oszillator Masse 8,5V Oscillator Output Oscillator Ground 8,5V 11 12 13 O I I IRQN CSN SCPRX RDS Alarm/SLS Chip select Eingang Serielle Daten µC Interface RDS alarm/search stop Chip select µC interface Serial data µC interface IN 16 17 18 O I I OSCBUF DGND CS Oszillatorausgangstreiber Digitale Masse Chip Select Oscillator Buffer Output Digital Ground Chip Select 14 15 16 O I - SCPTX SCPCK VDDIO Serielle Daten µC Interface Clock µC Interface Plusspannung Digitale Ein-/Ausgänge Serial data µC interface OUT Clock µC interface Voltage for digital I/O 19 20 21 I I O RD CLK TX Dateneingang Clock Datenausgang DATA IN Clock DATA OUT 17 18 20 O I VSSIO CKL1 XTALI Masse Digitale Ein-/Ausgänge Programmierbarer Clock 1 28,5 MHz Oszillator Ground for digital I/O Programmable clock 1 Oscillator 28,5 MHz 22 23 24 I O FREF IFAGC2 IFOUT1 Referenzfrequenz ZF Regelspannung 2 ZF - Ausgang 1 Reference frequency IF AGC 2 IF output 1 21 31 32 O I - XTALO TDI1 VDD 28,5 MHz Oszillator Testdateneingang 1 5V Oscillator 28,5 MHz Test Input 1 5V 25 26 27 O - IFOUT2 IFAGC1 IFGND ZF - Ausgang 2 ZF Regelspannung 1 ZF Masse IF output 2 IF AGC 1 IF Ground 33 35 36 - VSS VSSPLL VDDPLL Masse Masse (Minus) PLL Plus PLL 5V Ground Ground (minus) PLL PLL 5V (pos.) 28 29 30 I - IFIN VDC VCC ZF Eingang Interne Referenzspannung 8,5V IF Input Internal reference voltage 8,5V 37 38 39 O O - REFP1 REFN1 CAPN Audio D/A-Wandler Positive Referenz Audio D/A-Wandler Negative Referenz PLL Kapazität (negativ) Audio D/A converter (pos. reference) Audio D/A converter (neg. reference) PLL capacity (neg.) 31 32 33 O O - MIXOUT2 MIXOUT1 AMREF Mischerausgang 2 Mischerausgang 1 AM - Referenzeingang Mixer Output 2 Mixer Output 1 AM reference Input 40 41 42 - CAPP VDDO VSSO PLL Kapazität (positiv) Audio D/A - Wandler 5V Audio D/A - Wandler Masse PLL capacity (pos.) Audio D/A converter (+5V) Audio D/A converter (ground) 34 35 36 I O AMMIXIN RFAGC3 RFAGCAM AM Mischereingang HF Regelzeitkonstante (aufregeln) HF Steuerspannung Vorstufe AM AM Mixer Input RF AGC 3 RF AGC for AM input stage 44 45 46 O - RFO OGND LFO Audio Rechts (analog) Masse Analogausgänge Audio Links (analog) Analogic audio right Ground Analogic audio left 37 38 39 O - RFAGCFM MIXGND RFAGC2 HF Steuerspannung Vorstufe FM Mischer Masse HF Regelzeitkonstante (Detektor) RF AGC for FM input stage Mixer Ground RF AGC 2 48 49 50 O VDDA VSSA REFP3 5V A/D - Wandler Masse A/D - Wandler Audio D/A-Wandler Positive Referenz 5V A/D - converter Ground A/D - converter Audio D/A converter (pos. reference) 40 41 42 - RFAGC1 ANGGND FMMIXREF HF Regelzeitkonstante (abregeln) Analog Masse Referenzspannung FM Mischer RF AGC 1 Analog ground Reference voltage FM mixer 51 52 53 O I I REFN3 AUXL CCL Audio D/A-WandlerNegative Referenz Externer Eingang links Cassette Eingang links Audio D/A converter (neg. reference) Auxillary left Cassette input left 43 44 I - FMMIXINP RFAGCD FM Mischer Eingang AGC Entkopplung FM mixer input AGC decoupling 54 55 56 I I AGND CCR AUXR Audioeingänge Masse Cassette Eingang rechts Externer Eingang rechts Ground for Audio inputs Cassette input right Auxillary left right VDDR VSSR REFP2 5V Masse Audio D/A-Wandler Positive Referenz I I O IFP IFN REFN2 ZF Eingang (plus) ZF Eingang (minus) Audio D/A-Wandler Negative Referenz Positif IF input IF input (neg.) Audio D/A converter (neg. reference) 63 64 - VSSIF VDDIF ZF A/D - Wandler (minus) ZF A/D - Wandler 5 V IF A/D converter (-) IF A/D converter (+5V) 11 10 9 8 7 6 5 4 3 2 1 2 X3 X2 (TO A100) E HF-Platte RF board X3 (TO A100) CF400 / CS SPI_2_SIMO SPI_2_CLK SPI_2_SOMI F_REF U85 (8,5V) GND IF– IF+ U_AM (8,3V) N.C. B 1= 2= 3= 4= 5= 6= 7= 8= G S MP_ANT N.C. GND +PHANTOM (14V) U_FM (8,4V) GND U_PLL (9,7V) MP_dU G 2SK711BL V600 D S BF999 V52 V612 L603 L601 L604 V620 L602 L611 D BC848C V620 C 1 8 7 6 5 4 3 2 1 X2 1= 2= 3= 4= 5= 6= 7= 8= 9= 10 = 11 = ANT. X1 L2080 C700 V612 PL 0172 A04 Chip Z600 V601 V602 V52 Prüfdiagnose Tuner IC (D1) Diagnosis test tuner IC (D1) 5V Ground Audio D/A converter (pos. reference) 60 61 62 C705 Pin Band Frequenz E' Uss Vermerke 44 L52 V50 V610 33 L612 Notice 11 V51 24+25 (ZF-OUT) FM 97,1 MHz 83 dbµV 650 mVss respective against GND 28 FM 97,1 MHz 80 dbµV 25 mVss 31+32 FM 97,1 MHz 80 dbµV 200 mVss jeweils gegen Masse respective against GND 31+32 AM 900 kHz 80 dbµV 200 mVss jeweils gegen Masse respective against GND 34 (AM-IN) AM 900 kHz 80 dbµV 50 mVss 36 AM 900 kHz ab 73 dbµV künstliche Antenne aus not commutated 37 FM 97,1 MHz ab 80 dbµV 23 12 L600 jeweils gegen Masse 34 1 V53 L610 O L3 C25 + L53 57 58 59 L51 Z100 22 L50 Function Funktion V600 Funktion Name 1 2 3 Pin-Belegung des IC D150 Digital IC D150 Pin Configuration I/O V611 2 V1 8 R10 1 7
