Die Firma Pavatex produziert Holzfaserdämmstoffe zur Verbesserung der Energieeffizienz und des Wohnkomforts in Gebäuden seit 1949 in der Schweiz. Ihre Produkte, die für Dächer, Böden und Wände konzipiert sind, bieten Schutz gegen Wetter, Lärm und Temperatur und sind durch verschiedene Qualitätszertifikate anerkannt. Außerdem sind sie umweltfreundlich, diffusionsoffen und ermöglichen eine gesunde Innenraumluft.

2. Herzlich Willkommen Biberach den 20.01.2011 Stefan Baldauf

3. Pavatex produziert an zwei Standorten in der Schweiz Fribourg seit 1949 Cham seit 1932

4. Unsere Aufgabe: Innovationsführer für Dämmsysteme auf dem Sektor Gebäudehülle. Und somit die Schaffung neuer Anwendungen und Märkte für unseren Zielkunden, den Verarbeiter. + =

5. Pavatex – Dämmlösungen auf Holzfaserbasis für die moderne Gebäudehülle Dach: Das Dach ist das meist beanspruchte Bauteil eines Gebäudes. Gedämmt mit Pavatex erfüllt es mehrere Funktionen: Schutz gegen Regen, Kälte, Hitze und das ganze Jahr optimalen Schallschutz. Boden: Druckbelastbare PAVATEX-Dämmsysteme unter Böden, Gussasphalt und Trockenböden sorgen für Ruhe und Behaglichkeit. Das Dämmsystem mit Fugenlatten für wärme- und schallgedämmte Dielenfussböden runden das umfangreiche Programm von PAVATEX für den Bodenbereich ab. Aussenwand: Die Aussenwand muss die Bewohner vor äusseren Einflüssen schützen. Ob Putz- oder Vorhangfassade, die massiven Dämmstoffe von PAVATEX bilden immer eine schützende Hülle für mehr Wohnqualität im ganzen Haus. Innenwand: Die Mehrheit der Menschen verbringt ca. 90% des Jahres in geschlossenen Räumen. PAVATEX-Dämmsysteme sorgen für eine gesunde Innenraumluft durch ihre Diffusionsoffenheit und Natürlichkeit.

6. ISOLAIR L- Unterdeckplatten Für diffusionsoffene, fachgerechte Unterdeckungen Entsprechen dem aktuellem ZVDH-Regelwerk. Verbesserung des Wärme-, Hitze- und Schallschutzes. Wasserundurchlässig und 3 Monate frei bewitterbar. Güteüberwacht und natureplus ® -zertifiziert. Produkte und ihre Anwendung. Dach. Technische Daten B2 / E Baustoffklassen DIN / EN [m] 0,30 0,26 0,17 0,11 0,09 s d -Werte [W/(m K)] 0,050 Wärmeleitfähigkeit  [kg/m²] ca. 14,4 ca. 12,5 ca. 8,4 ca. 5,3 ca. 4,3 Flächengewichte [cm] 250 x 77 Formate (mit Nut+Feder) [mm] 60 52 35 22 18 Nenndicken Anwendungsgebiet DIN 4108-10 DAD-ds ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

7. PAVATHERM-PLUS + - Dämmelemente Dämmschicht mit integrierter Unterdeckplatte. Ideal auch für Altbauten mit geringer Sparrenhöhe. Verbesserung von Wärme-, Hitze- und Schallschutz. Rationelle Verlegung mit minimalem Verschnitt. Güteüberwacht und natureplus ® -zertifiziert. Produkte und ihre Anwendung. Dach. Technische Daten B2 / E Baustoffklassen DIN / EN [m] 0,60 0,50 0,40 0,30 s d -Werte [W/(m K)] 0,045 Wärmeleitfähigkeit  [kg/m²] ca. 21,6 ca. 18,0 ca. 14,4 ca. 10,8 Flächengewichte [cm] 160 x 80 Formate (mit Nut+Feder) [mm] 120 100 80 60 Nenndicken Anwendungsgebiet DIN 4108-10 DAD-dm ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

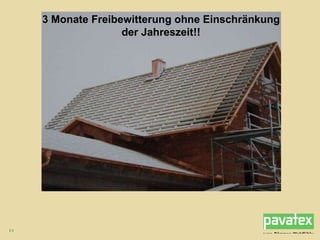

8. 3 Monate Freibewitterung ohne Einschränkung der Jahreszeit!!

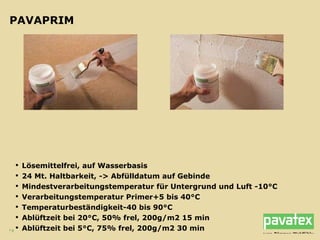

9. PAVAPRIM Lösemittelfrei, auf Wasserbasis 24 Mt. Haltbarkeit, -> Abfülldatum auf Gebinde Mindestverarbeitungstemperatur für Untergrund und Luft -10°C Verarbeitungstemperatur Primer+5 bis 40°C Temperaturbeständigkeit-40 bis 90°C Ablüftzeit bei 20°C, 50% frel, 200g/m2 15 min Ablüftzeit bei 5°C, 75% frel, 200g/m2 30 min

10. PAVABASE 15 Mt. Haltbarkeit, -> Abfülldatum auf Gebinde, keinen Buchstabencode mehr! Mindestverarbeitungstemperatur für Untergrund und Luft +5°C Verarbeitungstemperatur Haftgrund +5 bis 40°C Temperaturbeständigkeit-40 bis 80°C Ablüftzeit bei 20°C, 50% frel, 300g/m2 20 min Ablüftzeit bei 5°C, 75% frel, 300g/m2 50 min

11. Diffusionsoffene, klimaregulierende Bauweise. Bauaufsichtlich zugelassene Befestigungstechnik. Hervorragender Wärme-, Hitze- und Schallschutz. Geprüfte Feuerwiderstandsklasse REI 45. Güteüberwacht und natureplus ® -zertifiziert. PAVATHERM für die Aufsparrendämmung Produkte und ihre Anwendung. Dach. Technische Daten 60 100 120 B2 / E Baustoffklassen DIN / EN [kg/m³] ca. 140 Raumgewicht 5 µ-Wert [J/(kg K)] 2.100 Spez. Wärmekapazität [W/(m K)] 0,040 Wärmeleitfähigkeit  [mm] 140 160 90 80 40 30 20 Nenndicken Anwendungsbereich DIN 4108-10 DAD-dm ... u.a. Holzfaserdämmplatten gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

12. Hohe Dämmwirkung für effiziente Energieeinsparung. Druckfeste und formbeständige Plattenstruktur. Vielseitige Dämmplatte für Dächer mit Abdichtungen gem. ZVDH-Regelwerk. Verbesserung von Wärme-, Hitze- und Schallschutz. Güteüberwacht und natureplus ® -zertifiziert. PAVATHERM-FORTE – Holzfaserdämmplatte (druckbelastbar) Produkte und ihre Anwendung. Dach. Technische Daten Rohdichte 175 kg/m³ B2 / E Baustoffklasse DIN / EN [J/kgK] 2.100 Spez. Wärmeleitfähigkeit [W/(m K)] 0,045 Wärmeleitfähigkeit  [cm] 102 x 60 Formate (stumpfkantig) [mm] 120 140 80 100 Nenndicken Anwendungsgebiet DIN 4108-10 DAA-dh ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

13. Diffusionsoffene, klimaregulierende Bauweise. Hervorragender Wärme-, Hitze- und Schallschutz. Güteüberwacht und bauaufsichtlich zugelassen. PAVAFLEX für die Zwischensparrendämmung Produkte und ihre Anwendung. Dach. Technische Daten 80 100 200 220 B2 / E Baustoffklassen DIN / EN [kg/m³] ca. 55 Raumgewicht 5 µ-Wert [J/(kg K)] 2.100 Spez. Wärmekapazität [W/(m K)] 0,039 Wärmeleitfähigkeit  [mm] 240 160 180 120 140 60 50 40 Nenndicken Anwendungsbereich DIN 4108-10 DZ ... u.a. Holzfaserdämmplatten gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

14. Wirksame Zusatzdämmung an der Sparrenunterseite. Ideal auch für Altbauten mit geringer Sparrenhöhe. Verbesserung von Wärme-, Hitze- und Schallschutz. Rationelle Verlegung mit minimalem Verschnitt. Güteüberwacht und natureplus ® -zertifiziert. PAVATHERM-PROFIL – Untersparrendämmung (verputzbar) Produkte und ihre Anwendung. Dach. Technische Daten Rohdichte 175 kg/m³ B2 / E Baustoffklasse DIN / EN [J/kgK] 2.100 Spez. Wärmeleitfähigkeit [W/(m K)] 0,045 Wärmeleitfähigkeit  [cm] 102 x 60 Formate (mit Nut+Feder) [mm] 60 40 Nenndicken Anwendungsgebiet DIN 4108-10 DI-zg ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

15. DIFFUTHERM - Dämmplatten für WDVS Bauaufsichtlich zugelassen für den Holzbau als WDVS „ UNGER-DIFFUTHERM“ und „MARMORIT-Warmwand“. Ideal zur Wärmebrücken-Überdämmung im Holzbau. Optimaler Wärme-, Hitze-, Schall- und Brandschutz. Rationelle Verlegung direkt auf dem Ständerwerk. Güteüberwacht und laut Öko-Test „empfehlenswert“. Produkte und ihre Anwendung. Wand. Technische Daten [W/(m K)] 0,045 Wärmeleitfähigkeit  B2 / E Baustoffklassen DIN / EN [m] 0,50 0,40 0,30 s d -Werte [J/(kg K)] 2.100 Spez. Wärmeleitfähigkeit [kg/m²] ca. 18,0 ca. 14,4 ca. 10,8 Flächengewichte [cm] 130 x 79 Formate (mit Nut+Feder) [mm] 100 80 60 Nenndicken Anwendungsgebiet DIN 4108-10 WAP-zh ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

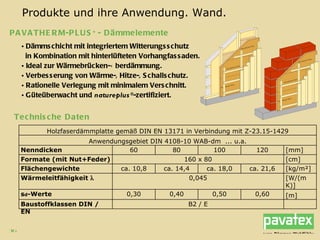

16. Dämmschicht mit integriertem Witterungsschutz in Kombination mit hinterlüfteten Vorhangfassaden. Ideal zur Wärmebrücken-Überdämmung. Verbesserung von Wärme-, Hitze-, Schallschutz. Rationelle Verlegung mit minimalem Verschnitt. Güteüberwacht und natureplus ® -zertifiziert. PAVATHERM-PLUS + - Dämmelemente Produkte und ihre Anwendung. Wand. Technische Daten B2 / E Baustoffklassen DIN / EN [m] 0,60 0,50 0,40 0,30 s d -Werte [W/(m K)] 0,045 Wärmeleitfähigkeit  [kg/m²] ca. 21,6 ca. 18,0 ca. 14,4 ca. 10,8 Flächengewichte [cm] 160 x 80 Formate (mit Nut+Feder) [mm] 120 100 80 60 Nenndicken Anwendungsgebiet DIN 4108-10 WAB-dm ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

17. ISOLAIR L- Unterdeckplatten Für diffusionsoffenen, dauerhaften Wetterschutz in Verbindung mit hinterlüfteten Vorhangfassaden. Verbesserung des Wärme-, Hitze- und Schallschutzes. Verbesserung der Winddichtigkeit der Gebäudehülle. Wasserundurchlässig und 3 Monate frei bewitterbar. Güteüberwacht und natureplus ® -zertifiziert. Produkte und ihre Anwendung. Wand. Technische Daten B2 / E Baustoffklassen DIN / EN [m] 0,30 0,26 0,175 0,11 0,09 s d -Werte [W/(m K)] 0,050 Wärmeleitfähigkeit  [kg/m²] ca. 14,4 ca. 12,5 ca. 8,4 ca. 5,3 ca. 4,3 Flächengewichte [cm] 250 x 77 Formate (mit Nut+Feder) [mm] 60 52 35 22 18 Nenndicken Anwendungsgebiet DIN 4108-10 WAB-ds ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

18. PAVADENTRO Raumseitige Dämmung von Außenwänden. Technische Daten • Natürliches Produkt aus schweizer Holzfasern • Atmungsaktive, diffusionsoffene Bauweise • Behagliches Raumklima • Bauphysikalische Gemütlichkeit • Positive hygroskopische Eigenschaften • Feuchteverteilung • Handliche Ein-Mann-Platte für die Sanierung • Außenfasade bleibt sichtbar B2 / E Baustoffklassen DIN / EN [m] 0,95 0,85 0,75 0,65 s d -Werte [W/(m K)] 0,045 Wärmeleitfähigkeit  [kg/m³] 175 Raumgewicht [cm] 102 x 60 Formate (mit Nut+Feder) [mm] 100 80 60 40 Nenndicken ------ Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

19. PAVATHERM-PROFIL - Dämmplatten Druckbelastbare Dämmschicht, auch für Objekte. Verlegung unter Estrichen und Trockenestrichen. Verbesserung von Wärme- und Schallschutz. Rationelle Verlegung mit minimalem Verschnitt. Güteüberwacht und natureplus ® -zertifiziert. Produkte und ihre Anwendung. Boden. Technische Daten Rohdichte 175 kg/m³ [W/(m K)] 0,045 Wärmeleitfähigkeit  102 x 60 102 x 60 102 x 40 60 40 B2 / E Baustoffklasse DIN / EN [J/kgK] 2.100 Spez. Wärmeleitfähigkeit [kPa] 70 Druckfestigkeit bei 10% Stauchung [cm] 102 x 40 Formate (mit Nut+Feder) [mm] 60 40 Nenndicken Anwendungsgebiet DIN 4108-10 DEO-dm ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

20. Hoch druckbelastbare Dämmung, auch für Objekte. Verlegung unter Estrichen und Trockenestrichen. Verbesserung von Wärme- und Schallschutz. Gutachten und Prüfnachweise zur Belastbarkeit. Güteüberwacht und natureplus ® -zertifiziert. PAVABOARD - Dämmplatten Produkte und ihre Anwendung. Boden. Technische Daten Rohdichte 210 kg/m³ [W/(m K)] 0,049 Wärmeleitfähigkeit  B2 / E Baustoffklassen DIN / EN [J/(kg K)] 2.100 Spez. Wärmeleitfähigkeit [kPa] 150 Druckfestigkeit bei 10% Stauchung [cm] 102 x 60 Formate (mit Nut+Feder) [mm] 60 40 20 Nenndicken Anwendungsgebiet DIN 4108-10 DEO-ds ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

21. PAVAPOR - Trittschalldämmplatten Universell für Nass- und Gussasphaltestriche . Auch für Objekte mit hohen Verkehrslasten. Verbesserung von Wärme- und Schallschutz. Zahlreiche geprüfte Fußbodenkonstruktionen. Güteüberwacht und natureplus ® -zertifiziert. Produkte und ihre Anwendung. Boden. Technische Daten Rohdichte 135 kg/m³ [MN/m³] 30 40 50 Dynamische Steifigkeit B2 / E Baustoffklasse DIN / EN [mm] 2 1 1 Zusammendrückbarkeit dL-dB [W/(m K)] 0,040 Wärmeleitfähigkeit  [cm] 102 x 60 Formate (mit Nut+Feder) [mm] 32/30 22/21 17/16 Nenndicken (dL/dB) Anwendungsgebiet DIN 4108-10 DES-sg ... u.a. Holzfaserdämmplatte gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429

22. PAVAPLANUM - Trockenschüttung Ausgleich von Unebenheiten bei Massiv- und Holzbalken- decken. Überdeckung von Installationsebenen (max. Breite 200 mm) mit nur 10 mm möglich. Deutliche Verbesserung im Bereich der Schalldämmung. Sehr hohe Druckfestigkeit. Kein relevantes Setzmaß bis zu einer Einbauhöhe von 80 mm. Produkte und ihre Anwendung. Boden. Technische Daten * kein mechanisches Nachverdichten nötig! k.A. µ-Wert A 1 Baustoffklassen DIN 4102-1 [%] 3 (bis 80 mm Schütthöhe *) Verdichtung [kg/m³] ca. 750 ±50 Schüttgewicht [W/(m K)] k.A. Wärmeleitfähigkeit  [mm] 1 – 4 Körnung Anwendung: druckbelastet Trockenschüttung aus geblähtem Lias-Rohton

23. PAVASELF - Dämmschüttung Technische Daten Dämmschüttung mit bauaufsichtlicher Zulassung. Nicht brennbar, unverrottbar, geringes Gewicht. Für Hohlraumdämmungen bei Neu- und Altbauten. Rationelle Verarbeitung völlig ohne Verschnitt. Güteüberwacht und baubiologisch empfohlen. Produkte und ihre Anwendung. Boden. 3 µ-Wert A1 Baustoffklassen DIN 4102-1 [kg/m³] ca. 90 Schüttgewicht [W/(m K)] 0,050 Wärmeleitfähigkeit  [mm] 0 – 6 Körnung Anwendung: nicht-druckbelastet Blähperlit-Dämmschüttung Z-23.11-1288

24. PAVATEX ADB Aufsparrendämmung Als Verlegehilfe bei komplizierten Dachformen Als Alternative zum Verkleben der Plattenstösse mit PAVACOLL zw. 10 und 15° DN Unterschreitung der RDN zw. 4-8° (kl. 3) 1.5 / 2.8m - 10°MDN 50 / 25m - 3 Monate bewitterbar Sd=0.03m - UDB-A, Behelfsdeckung im Sinne des ZVDH Anwendung im System mit unseren Holzweichfaserplatten

25. PAVAFIX SN BAND Rolle à 30 m Breite 55 mm Dicke 3 mm Mindestverarbeitungstemperatur für Untergrund und Luft 0°C Verarbeitungstemperatur Band 0 bis 40°C Temperaturbeständigkeit -40 bis 90°C

26. PAVATEX LDB 0.02 (Luftdichtungsbahn) mit wechselseitig integrierten Selbstklebestreifen Material und Abmessungen wie bisher

27. Unser System fürs Dach: Luftdichtbahn mit PAVAFLEX und PAVATHERM-PLUS + Vorteile dieses Systems: Bauphysikalisch geprüft (inkl. Materialien) Einfache Anwendung von außen - die Innenbekleidung bleibt Bauphysikalische Funktionalität wird jeweils mit Lokalklimadaten gerechnet und garantiert. Alte Dämmung PAVAFLEX Luftdichtbahn LDB 0.02 PAVATHERM-PLUS + Der Aufbau:

29. PAVACOLL 310/600 3 in 1: Stossverklebung, Bahnenanschlüsse, Nassverklebung 12 Mt. Haltbarkeit -> Abfülldatum auf Kartusche bzw. Schlauchbeutel Höhere Standfestigkeit

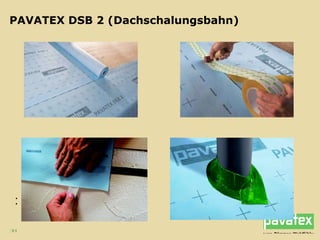

30. PAVATEX DSB 2 (Dachschalungsbahn) Material und Abmessungen wie bisher Deckflies rutschhemmend

31. PAVATEX DB 3.5 / 28 (Dampfbremsen)

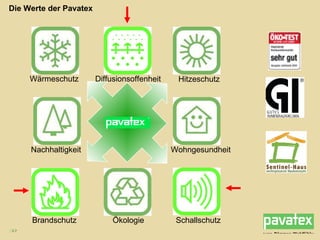

32. Die Werte der Pavatex Wärmeschutz Diffusionsoffenheit Hitzeschutz Nachhaltigkeit Wohngesundheit Brandschutz Ökologie Schallschutz

33. Neue DIN 68800 Versuchsergebnisse der Untersuchungen des Feuchte- und Austrocknungsverhaltens von Dachkonstruktionen

34. Diese Erkenntnisse wurden bei der Neufassung der DIN 68800 Teil 2 (GK0) berücksichtigt.

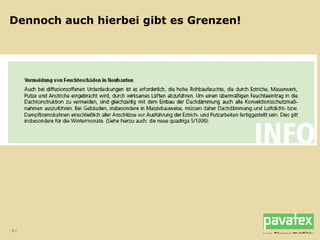

35. Dennoch auch hierbei gibt es Grenzen!

36. Grundlagen der Bauphysik Baustoffklassen Die brandschutztechnische Klassifizierung der Baustoffe erfolgt durch Zuordnung in Baustoffklassen bzw. künftig in Euroklassen.  Der Nachweis der Baustoffklasse erfolgt entweder durch Zuordnung zu einem “klassifizierten Baustoff” aus DIN- oder EN-Normen oder durch ein entsprechendes Prüfzeugnis 05.09.2002

37. Zuordnung der Klassifizierungen gem. DIN EN 13501-1 (ausser Bodenbeläge) Zuordnung der in den deutschen Bauordnungen verwendeten bauaufsicht-lichen Benennungen zu den europäischen Klassifizierungen © Unterklassen gem. DIN EN 13501-1 © Tabelle 3 der Anlage 0.2.2 zur BRL A Teil 1 2004/1

38. Brandschutz von Dächern mit dem PAVATEX-Aufsparrendämmsystem F 30-B Prüfung beim iBMB-Braunschweig 1 Dacheindeckung 2 Lattung / Konterlattung / Belüftung 5 PAVAFLEX - Dampfbremspapier 6 Holzschalung N + F 19 mm 7 Vollholzsparren 100 / 200 mm 3 Isolair > 20mm 4 Pavatherm > 2 x 60mm (120mm)

39. Aufsparrendämmsystem. Brandschutz-Nachweis. Bauteilzustand und Temperaturen nach 50 Minuten Prüfdauer · Kein Temperaturanstieg auf der Außenseite · Vollständiger Erhalt des Raumabschlusses · Erhalt der Tragfähigkeit unter Belastung

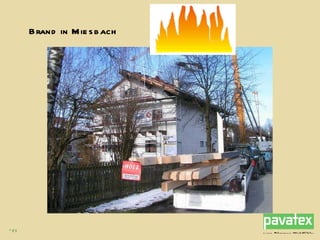

40. Brand in Miesbach

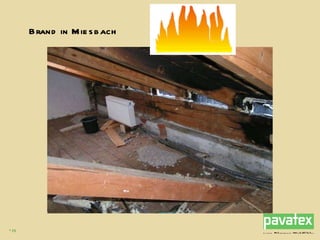

41. Brand in Miesbach

42. Brand in Miesbach

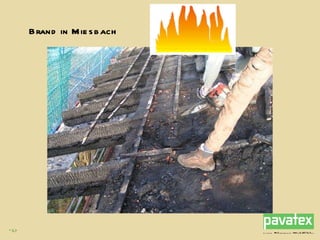

43. Brand in Miesbach

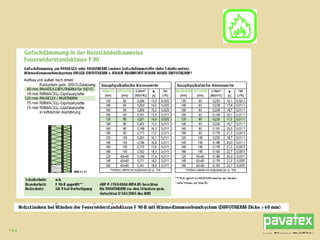

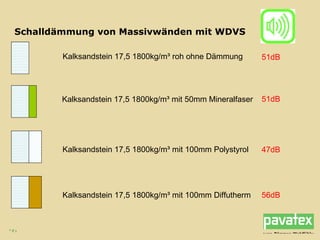

45. Schalldämmung von Massivwänden mit WDVS Kalksandstein 17,5 1800kg/m³ roh ohne Dämmung Kalksandstein 17,5 1800kg/m³ mit 50mm Mineralfaser Kalksandstein 17,5 1800kg/m³ mit 100mm Polystyrol Kalksandstein 17,5 1800kg/m³ mit 100mm Diffutherm 51dB 51dB 47dB 56dB

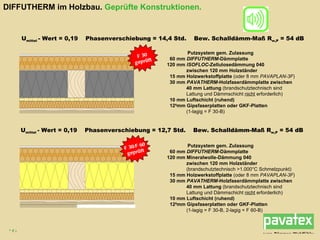

46. U mittel - Wert = 0,19 Phasenverschiebung = 14,4 Std. Bew. Schalldämm-Maß R w,P = 54 dB U mittel - Wert = 0,19 Phasenverschiebung = 12,7 Std. Bew. Schalldämm-Maß R w,P = 54 dB Putzsystem gem. Zulassung 60 mm DIFFUTHERM -Dämmplatte 120 mm ISOFLOC -Zellulosedämmung 040 zwischen 120 mm Holzständer 15 mm Holzwerkstoffplatte (oder 8 mm PAVAPLAN-3F ) 30 mm PAVATHERM -Holzfaserdämmplatte zwischen 40 mm Lattung (brandschutztechnisch sind Lattung und Dämmschicht nicht erforderlich) 10 mm Luftschicht (ruhend) 12 5 mm Gipsfaserplatten oder GKF-Platten (1-lagig = F 30-B) Putzsystem gem. Zulassung 60 mm DIFFUTHERM -Dämmplatte 120 mm Mineralwolle-Dämmung 040 zwischen 120 mm Holzständer (brandschutztechnisch >1.000°C Schmelzpunkt) 15 mm Holzwerkstoffplatte (oder 8 mm PAVAPLAN-3F ) 30 mm PAVATHERM -Holzfaserdämmplatte zwischen 40 mm Lattung (brandschutztechnisch sind Lattung und Dämmschicht nicht erforderlich) 10 mm Luftschicht (ruhend) 12 5 mm Gipsfaserplatten oder GKF-Platten (1-lagig = F 30-B, 2-lagig = F 60-B) DIFFUTHERM im Holzbau. Geprüfte Konstruktionen. F 30/F 60 geprüft F 30 geprüft

47. Bauen im Bestand Raumseitige Dämmung von Außenwänden.

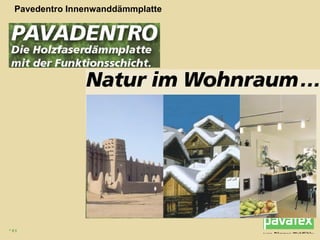

48. Pavedentro Innenwanddämmplatte

49. Pavedentro Innenwanddämmplatte Fachwerk-Innendämmung mit Pavadentro 1.Tragwerk mit Ausfachung 2.Lehm-Ausgleichsschicht 3.Pavadentro 4.Lehm-Innenputz

50. Pavedentro Innenwanddämmplatte Massivbau-Innendämmung mit Pavadentro 1.Mauerwerk mit Aussenputz 2.Kalkputz-Ausgleichsschicht 3.Pavadentro 4.Marmorit Rotkalk-Innenputz

51. • Technische Werte von Pavadentro: - Anwendungsgebiete gemäss DIN V 4108-10, Tabelle 13: DI-dk/-dm, WI-dk/-dm - Anwendungstyp gemäss DIN EN 13171: T4-CS (10\Y)70-TR 5,0-AF 100 - Rohdichte: 180 kg/m³ - Bemessungswert der Wärmeleitfähigkeit: 0.045 W/(mK) - Spez. Wärmekapazität: 2.100 J/(kgK) - s d -Wert: 40 mm – 0,65 m 60 mm – 0,75 m 80 mm – 0,85 m 100 mm – 0,95 m - Baustoffklasse DIN 4102-1: B2 - Euroklasse DIN EN 13501-1: E Pavadentro mit der grünen Funktionsschicht Inhaltsstoffe: Schweizer Nadelholz Zusatzstoffe: max. 4,0 % Silikate max. 2,0 % Weissleim (PVAc zur Schichtenverklebung)

52. Pavedentro Innenwanddämmplatte

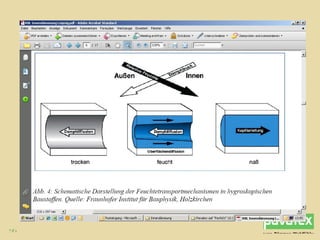

53. Pavedentro Innenwanddämmplatte Kapilarität ist verstärkt bei kleinen Querschnitten Die Holzfaser im Querschnitt Je kleiner der Durchmesser, desto größer sind der Kapillardruck und die Steighöhe. Eine Kapillare von 1 µm Durchmesser erzeugt einen Saugdruck von 2,8 bar, entsprechend einer Saughöhe bei benetzendem Wasser von 28 Metern.

56. Pavatex Holzweichfaserplatten können 20 Gew.-% Feuchtigkeit (Wasser) restlos absorbieren, ohne das die Dämmeigenschaft nennenswert sinkt! 100 mm Pavatex Pavadentro Dichte 18,0 kg/m² -> 20 % = 3,6 kg/m² Andere Pavatex Produkte: 100mm Pavatherm-Plus Dichte 19,5 kg/m² 20%= 3,9 Liter/m² 35mm Isolair „L“ Dichte 8,8 kg/m² 20%= 1,8 Liter/m² Feuchteeintrag von Innen (Diffusion/Konvektion)

57. Pavedentro Innenwanddämmplatte

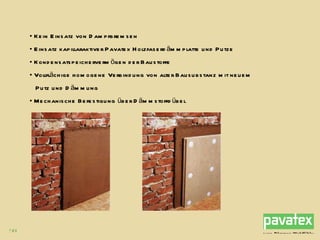

58. Kein Einsatz von Dampfbremsen Einsatz kapillaraktiver Pavatex Holzfaserdämmplatte und Putze Kondensatspeichervermögen der Baustoffe Vollflächige homogene Verbindung von alter Bausubstanz mit neuem Putz und Dämmung Mechanische Befestigung über Dämmstoffdübel

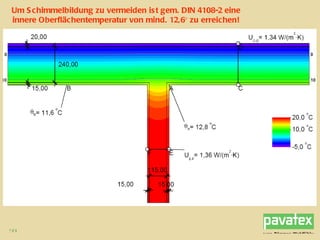

59. Um Schimmelbildung zu vermeiden ist gem. DIN 4108-2 eine innere Oberflächentemperatur von mind. 12,6°zu erreichen!

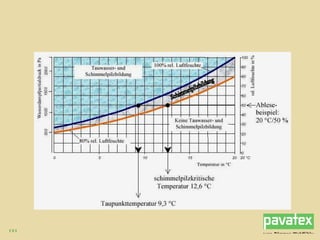

61. Um Schimmelbildung zu vermeiden ist gem. DIN 4108-2 eine innere Oberflächentemperatur von mind. 12,6°zu erreichen!

62. Um Schimmelbildung zu vermeiden ist gem. DIN 4108-2 eine innere Oberflächentemperatur von mind. 12,6°zu erreichen!

63. Profi Broschüre Wand Seite 54

64. Quelle: D. Kehl

65. Wand WDVS - Diffutherm

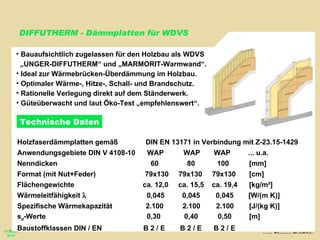

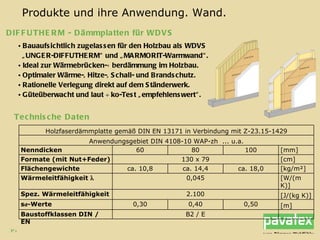

66. DIFFUTHERM - Dämmplatten für WDVS 01.2005 B ·I· F Technische Daten Bauaufsichtlich zugelassen für den Holzbau als WDVS „ UNGER-DIFFUTHERM“ und „MARMORIT-Warmwand“. Ideal zur Wärmebrücken-Überdämmung im Holzbau. Optimaler Wärme-, Hitze-, Schall- und Brandschutz. Rationelle Verlegung direkt auf dem Ständerwerk. Güteüberwacht und laut Öko-Test „empfehlenswert“. Holzfaserdämmplatten gemäß DIN EN 13171 in Verbindung mit Z-23.15-1429 Anwendungsgebiete DIN V 4108-10 WAP WAP WAP ... u.a. Nenndicken 60 80 100 [mm] Format (mit Nut+Feder) 79x130 79x130 79x130 [cm] Flächengewichte ca. 12,0 ca. 15,5 ca. 19,4 [kg/m²] Wärmeleitfähigkeit  0,045 0,045 0,045 [W/(m K)] Spezifische Wärmekapazität 2.100 2.100 2.100 [J/(kg K)] s d -Werte 0,30 0,40 0,50 [m] Baustoffklassen DIN / EN B 2 / E B 2 / E B 2 / E

67. W ärme D ämm V erbund S ysteme Dämmplatte Klebe- und Armiermörtel Gewebe, Eckwinkel Dübel, Zubehör etc. Oberputz Fassadenfarbe ?

69. Unter~ + Armierputze Oberputze + Farben WDVS Komponenten

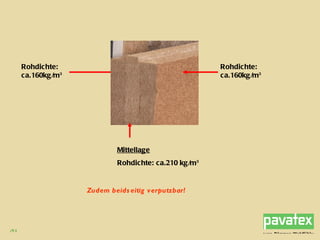

70. Rohdichte: ca.160kg/m³ Mittellage Rohdichte: ca.210 kg/m³ Rohdichte: ca.160kg/m³ Zudem beidseitig verputzbar!

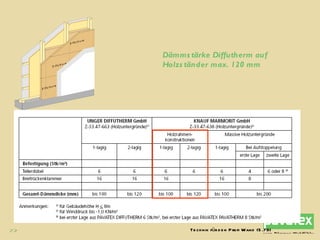

72. Dämmstärke Diffutherm auf Holzständer max. 120 mm Technik für den Profi Wand (S.79)

73. Dämmstärke Diffutherm auf Massivholzwände max. 200 mm

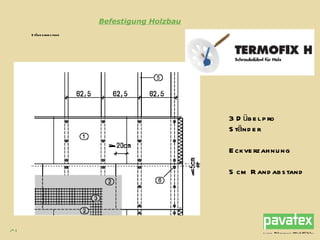

74. 3 Dübel pro Ständer Eckverzahnung 5 cm Randabstand Ständerabstand Befestigung Holzbau

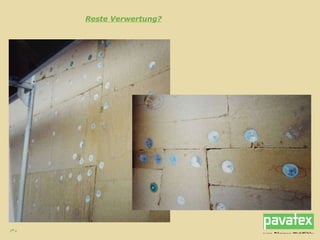

75. Reste Verwertung?

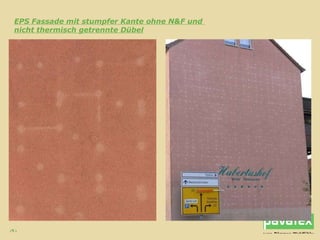

76. EPS Fassade mit stumpfer Kante ohne N&F und nicht thermisch getrennte Dübel

77. Befestigung Holzbau

78. Verarbeitung-Klammerung Haubold, Bühnen, usw. nach DIN 1052-2 Edelstahlklammern 30 mm Eindringtiefe 27 mm Rückenbreite 16 Klammern/m² bzw. 8 Klammern/Ständer 30 mm Randabstand

81. Sockelausbildung?

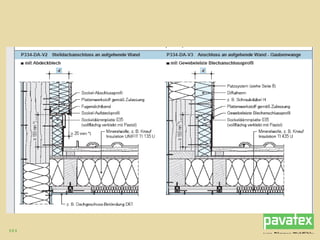

84. Allgemeine Verarbeitungs- Hinweise!

85. Werkseitige Vorfertigung Anschluss Geschossübergang

86. Mauerwerk Sanierung mit einer Holzrahmen Aufdopplung

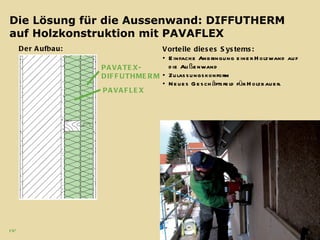

87. Die Lösung für die Aussenwand: DIFFUTHERM auf Holzkonstruktion mit PAVAFLEX PAVAFLEX PAVATEX- DIFFUTHMERM Der Aufbau: Vorteile dieses Systems: Einfache Anbringung einer Holzwand auf die Außenwand Zulassungskonform Neues Geschäftsfeld für Holzbauer.

88. Das Haus hat die Sanierung bitter nötig!

89. Vor der Sanierung Saniert

90. Alte Steinsimsen (bauliche Wärmebrücke) Abgeschnitten! Laibungen umlaufend ausgespart. Die Dämmung erfolgte seitlich mit Pavatex Laibungsplatten oberhalb der Rolladenkastens mit Pavaflex.

91. Angleichung der Rahmenkonstruktion an den Untergrund! Durch anpassen Oder Unterlegen

92. Rahmendübel mit Zulassung z.B von der Firma Tox

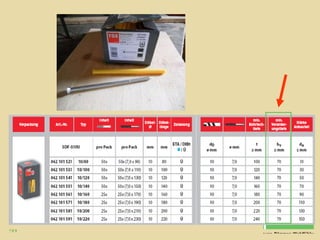

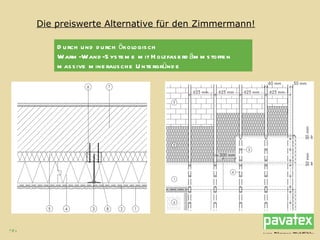

95. Durch und durch ökologisch Warm-Wand-Systeme mit Holzfaserdämmstoffen massive mineralische Untergründe Die preiswerte Alternative für den Zimmermann!

96. Die einzelnen Fassaden-Seiten wurden am Stück gedämmt. Hierbei ist der Überstand für die Eckverzahnung zu berücksichtigen.

98. Rückbau des Vordaches Somit durchlaufende Dämmung

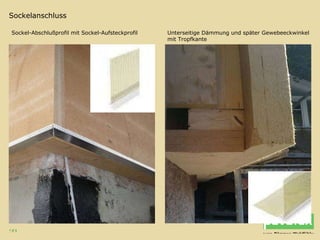

99. Sockelanschluss Unterseitige Dämmung und später Gewebeeckwinkel mit Tropfkante Sockel-Abschlußprofil mit Sockel-Aufsteckprofil

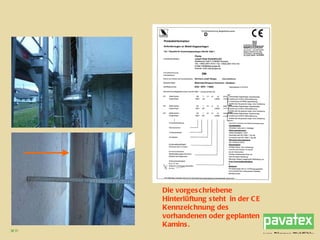

101. Die vorgeschriebene Hinterlüftung steht in der CE Kennzeichnung des vorhandenen oder geplanten Kamins.

102. Bei Baumkantigen Sparren kann ein Stellbretter die bessere Lösung sein!

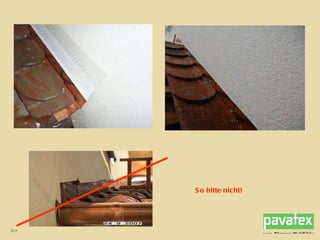

103. So bitte nicht!

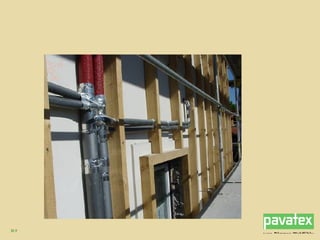

105. Vor der Sanierung Saniert (nur das Wetter ist schlechter)

106. Vertrieb Technische Dokumentation Broschüren für den Profi-Verarbeiter Bauhandbuch 2011

107. Ihr Ansprechpartner bei PAVATEX Stefan Baldauf Technik und Verkauf Süd Deutschland Telefon: 07561-985521 E-Mail: stefan.baldauf@pavatex.de Vielen Dank für die Aufmerksamkeit
