1. Die Luftdichte Gebäudehülle Qualitätsmerkmal für künftiges Bauen

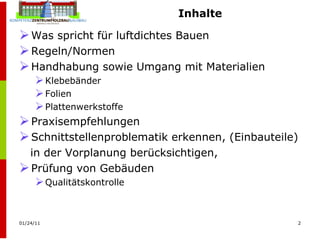

2. Inhalte Was spricht für luftdichtes Bauen Regeln/Normen Handhabung sowie Umgang mit Materialien Klebebänder Folien Plattenwerkstoffe Praxisempfehlungen Schnittstellenproblematik erkennen, (Einbauteile) in der Vorplanung berücksichtigen, Prüfung von Gebäuden Qualitätskontrolle

3. Zur Person Helmut Schuler Zimmermeister und geprüfter Gebäudeenergieberater HWK Zertifizierter Prüfer zur Messung der Luftdichtung am Gebäude Baubiologe IBN Ausbildungsmeister im Zimmerer Ausbildungs Zentrum und Kompetenz Zentrum Holzbau und Ausbau in Biberach/Riß [email_address]

4. Entwicklung Bereits 1858 ging Pettenkofer davon aus, dass ein bedeutender Anteil des hygienisch notwendigen Luftaustauschs durch die Wände geschieht. 1952 erschien die erste Ausgabe DIN 4108 Sie ging hier auf die Wärmeverluste und Fugendurchlässigkeit ein 1977 kam die erste Wärmeschutzverordnung 1996 entstand DIN 4108 T 7 Hier werden Grenzwerte für die Luftdichtigkeit genormt 2002 Einzug derEnergieeinsparverordnung (EnEV) 2009 Überarbeitung der EnEV Januar 2011 Überarbeitete DIN 4108T7

5. Was spricht für luftdichtes Bauen Luftdichtheit ? Winddichtheit ?

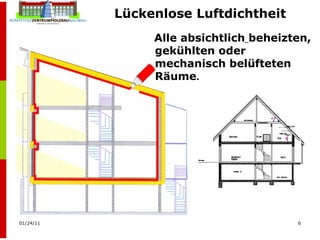

6. Lückenlose Luftdichtheit Alle absichtlich beheizten, gekühlten oder mechanisch belüfteten Räume .

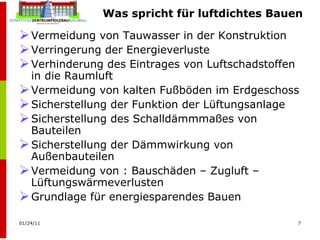

7. Was spricht für luftdichtes Bauen Vermeidung von Tauwasser in der Konstruktion Verringerung der Energieverluste Verhinderung des Eintrages von Luftschadstoffen in die Raumluft Vermeidung von kalten Fußböden im Erdgeschoss Sicherstellung der Funktion der Lüftungsanlage Sicherstellung des Schalldämmmaßes von Bauteilen Sicherstellung der Dämmwirkung von Außenbauteilen Vermeidung von : Bauschäden – Zugluft – Lüftungswärmeverlusten Grundlage für energiesparendes Bauen

8. Was spricht für luftdichtes Bauen Zusätzlicher Rieselschutz Schutz vor Insekten Verbesserter sommerlicher Hitzeschutz Luftdichtheit steigert den Komfort, Behaglichkeit, und Nutzwert eines Gebäudes

9. Ökologische & Ökonomische Ziele verfolgen Besseres Wohnklima herstellen Ein Hygienisches Wohnklima schaffen Schutz vor Schimmel

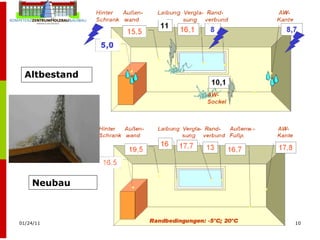

10. Neubau Altbestand Altbestand

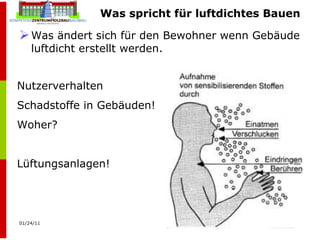

11. Was spricht für luftdichtes Bauen Was ändert sich für den Bewohner wenn Gebäude luftdicht erstellt werden. Nutzerverhalten Schadstoffe in Gebäuden! Woher? Lüftungsanlagen!

12. EnEV §6 und Anhang 4 Luftdichtheit, Mindestluftwechsel Anforderungen: sind „zu errichtende Gebäude so auszuführen, dass die wärme- übertragende Umfassungsfläche einschließlich der Fugen dauerhaft luftundurchlässig entsprechend den anerkannten Regeln der Technik und dem Stand der Technik abgedichtet ist“. DIN 4108-7 enthält hierzu Planungs- und Ausführungsempfehlungen sowie -beispiele

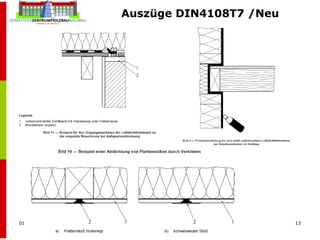

13. Auszüge DIN4108T7 /Neu

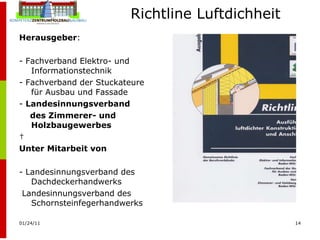

14. Herausgeber : - Fachverband Elektro- und Informationstechnik - Fachverband der Stuckateure für Ausbau und Fassade - Landesinnungsverband des Zimmerer- und Holzbaugewerbes Unter Mitarbeit von - Landesinnungsverband des Dachdeckerhandwerks Landesinnungsverband des Schornsteinfegerhandwerks Richtline Luftdichheit

15. Übersicht von Detailpunkten Luftdichter Anschlüsse

16. Detailausführungen

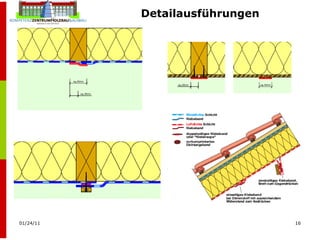

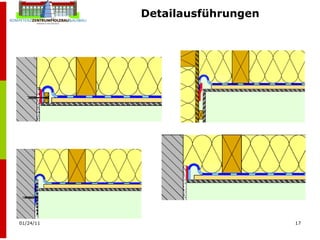

17. Detailausführungen

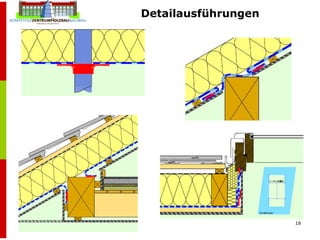

18. Detailausführungen

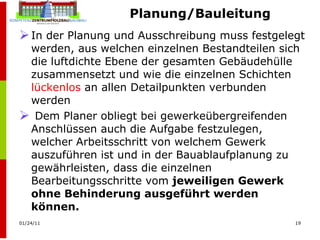

19. Planung/Bauleitung In der Planung und Ausschreibung muss festgelegt werden, aus welchen einzelnen Bestandteilen sich die luftdichte Ebene der gesamten Gebäudehülle zusammensetzt und wie die einzelnen Schichten lückenlos an allen Detailpunkten verbunden werden Dem Planer obliegt bei gewerkeübergreifenden Anschlüssen auch die Aufgabe festzulegen, welcher Arbeitsschritt von welchem Gewerk auszuführen ist und in der Bauablaufplanung zu gewährleisten, dass die einzelnen Bearbeitungsschritte vom jeweiligen Gewerk ohne Behinderung ausgeführt werden können.

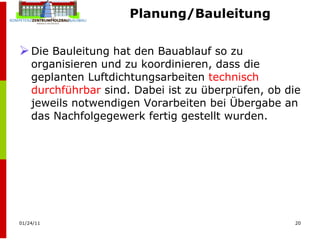

20. Planung/Bauleitung Die Bauleitung hat den Bauablauf so zu organisieren und zu koordinieren, dass die geplanten Luftdichtungsarbeiten technisch durchführbar sind. Dabei ist zu überprüfen, ob die jeweils notwendigen Vorarbeiten bei Übergabe an das Nachfolgegewerk fertig gestellt wurden.

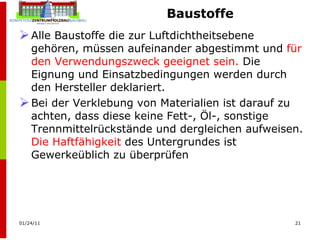

21. Baustoffe Alle Baustoffe die zur Luftdichtheitsebene gehören, müssen aufeinander abgestimmt und für den Verwendungszweck geeignet sein. Die Eignung und Einsatzbedingungen werden durch den Hersteller deklariert. Bei der Verklebung von Materialien ist darauf zu achten, dass diese keine Fett-, Öl-, sonstige Trennmittelrückstände und dergleichen aufweisen. Die Haftfähigkeit des Untergrundes ist Gewerkeüblich zu überprüfen

22. Materialverbindungen und Anschlüsse Die jeweiligen Herstellerangaben hinsichtlich Verwendungszweck, Untergrundvoraussetzungen, Klimaverhältnissen und dergleichen, sind zu beachten. Druckerei, Weberei und Spinnerei, Schwimmbad Getränke-Abfüllanlage, Kühlraum, Saunabetrieb kommerzieller Küchenbetrieb offene Gasheizung (ohne Kaminanschluss )

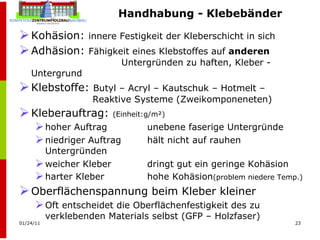

23. Handhabung - Klebebänder Kohäsion: innere Festigkeit der Kleberschicht in sich Adhäsion: Fähigkeit eines Klebstoffes auf anderen Untergründen zu haften, Kleber - Untergrund Klebstoffe: Butyl – Acryl – Kautschuk – Hotmelt – Reaktive Systeme (Zweikomponeneten) Kleberauftrag: (Einheit:g/m²) hoher Auftrag unebene faserige Untergründe niedriger Auftrag hält nicht auf rauhen Untergründen weicher Kleber dringt gut ein geringe Kohäsion harter Kleber hohe Kohäsion (problem niedere Temp.) Oberflächenspannung beim Kleber kleiner Oft entscheidet die Oberflächenfestigkeit des zu verklebenden Materials selbst (GFP – Holzfaser)

24. Handhabung - Klebebänder Trägermaterialien: PE – PP – Papier – Krepppapier – Synthesefaserpapier – Aluminium – Vliese – Die Haftung zwischen Träger und Kleber bestimmt die Festigkeit eines Bandes Liner, Deckpapier, Abdeckpapier, Schutzpapier Temperaturspektrum: Butyl +5 Akryl -5 Grad Feuchteeinfluss auf Klebeverbindungen Kleber die bei Feuchte milchig werden sind meist nicht feuchtfest Lagerstabilität von Klebebändern Hitze,Staub,UV vermeiden

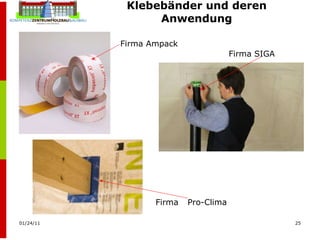

25. Klebebänder und deren Anwendung Firma Pro-Clima Firma SIGA Firma Ampack

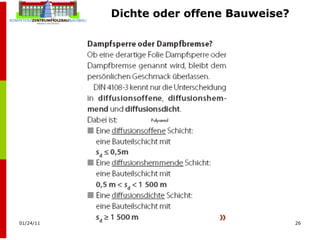

26. Dichte oder offene Bauweise?

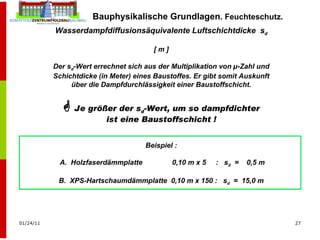

27. Bauphysikalische Grundlagen . Feuchteschutz. Wasserdampfdiffusionsäquivalente Luftschichtdicke s d [ m ] Der s d -Wert errechnet sich aus der Multiplikation von µ-Zahl und Schichtdicke (in Meter) eines Baustoffes. Er gibt somit Auskunft über die Dampfdurchlässigkeit einer Baustoffschicht.  Je größer der s d -Wert, um so dampfdichter ist eine Baustoffschicht ! Beispiel : A. Holzfaserdämmplatte 0,10 m x 5 : s d = 0,5 m B. XPS-Hartschaumdämmplatte 0,10 m x 150 : s d = 15,0 m

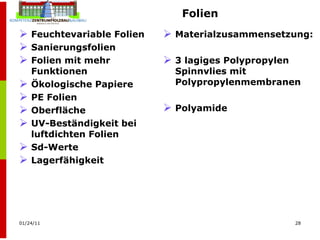

28. Folien Feuchtevariable Folien Sanierungsfolien Folien mit mehr Funktionen Ökologische Papiere PE Folien Oberfläche UV-Beständigkeit bei luftdichten Folien Sd-Werte Lagerfähigkeit Materialzusammensetzung: 3 lagiges Polypropylen Spinnvlies mit Polypropylenmembranen Polyamide

29. Plattenwerkstoffe/Dichtungen Gipsplattenwerkstoffe OSB Dreischichtplatten Spanplatten Faserzementplatten geeignete Kompriebänder geeignete Dichtprofile plastische Dichtstoffe streichfähige Dichtstoffe

30. Praxisempfehlungen Systemgedanke umsetzen Verlegearten von Folien (Klein-Großformat) Stöße säubern? (OSB-Folien) Untergründe Prüfen - Primern Klebefläche je ca. 2,5cm Anpressdruck Feuchte Untergründe (Kritisch) Dauernde Lasteinwirkungen vermeiden Wenn möglich mechanische Sicherung Vorsicht bei Stirnverklebungen (OSB 75mm) Was brauchen wir für eine dauerhafte Verleimung? Genau das braucht`s auch bei Verklebungen

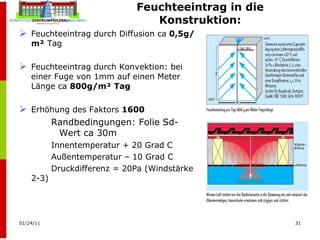

31. Feuchteeintrag in die Konstruktion: Feuchteeintrag durch Diffusion ca 0,5g/m² Tag Feuchteeintrag durch Konvektion: bei einer Fuge von 1mm auf einen Meter Länge ca 800g/m² Tag Erhöhung des Faktors 1600 Randbedingungen: Folie Sd-Wert ca 30m Innentemperatur + 20 Grad C Außentemperatur – 10 Grad C Druckdifferenz = 20Pa (Windstärke 2-3)

32. Einfluss auf die Dämmung U-Wert bei Fugenfreier Luftdichtung =0,30W/m²K U-Wert bei einer Fuge von 1mm breite =1,44W/m²K Verschlechterung der Dämmung hinter der Fuge um den Faktor 4,8

33. Faustregeln beachten Innen dichter wie außen (Faktor 10) Bei einer zusätzlichen Dämmung vor die Dampfbremse darf die Dämmstärke maximal 25 bis 30 % der gesamten Dämmstärke betragen Stellt sich die Frage Dämmen bis zum First? Im Bereich Dachboden die Dachschräge komplett ausdämmen Luftdichtungsbahn durchziehen (Lückenlos) Im Dachspitzboden Luftdichtungsbahn mit einer Platte vor UV-Strahlen und Beschädigungen schützen (Nutzerverhalten)

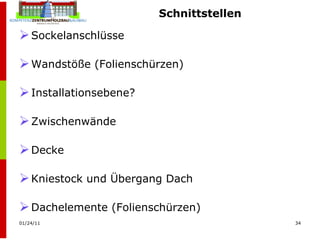

34. Schnittstellen Sockelanschlüsse Wandstöße (Folienschürzen) Installationsebene? Zwischenwände Decke Kniestock und Übergang Dach Dachelemente (Folienschürzen)

35. Einbauteile Haustüren – Balkontüren Fenster Durchbrüche Edelstahlkamine – Kamin allgemein Dunstabzug Lüftungsanlagen Zuleitungen Hausanschluss Dachfenster (Dichtheitsprüfungen/Wassersäule) Einschubtreppe bei Bedarf Installationen - Leerrohre

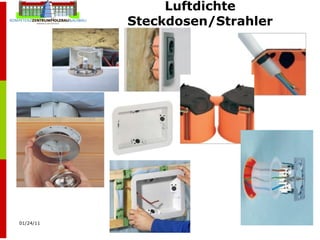

36. Luftdichte Steckdosen/Strahler

37. Kabel/Rohrdurchführungen

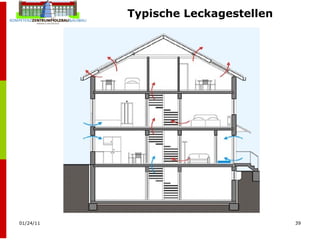

39. Typische Leckagestellen

40. Zu untersuchender Gebäudeteil (allgemein) Normalerweise umfasst der zu untersuchende Gebäudeteil alle absichtlich beheizten, gekühlten oder mechanisch belüfteten Räume. ohne raumlufttechnische Anlagen n50 ≤ 3,0 h–1 mit raumlufttechnischen Anlagen n50 ≤ 1,5 h–1 nach Passivhausstandard n50 ≤ 0,6 h–1

41. Luftdichtheitsmessung Messungen werden im Differenzdruckverfahren nach DIN EN 13829 als Volumenstrommessung bei50 Pascal = Pa zwischen dem Gebäude inneren und Außenluft durchgeführt. 50 Pa entspricht etwa 5kg Druck je m² Jeder dieser Messungen kann sowohl im Unter wie im Überdruckverfahren ausgeführt werden. Vor/Nachteile der unterschiedlichsten Messungen

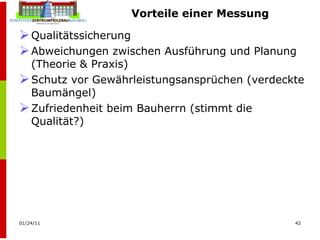

42. Vorteile einer Messung Qualitätssicherung Abweichungen zwischen Ausführung und Planung (Theorie & Praxis) Schutz vor Gewährleistungsansprüchen (verdeckte Baumängel) Zufriedenheit beim Bauherrn (stimmt die Qualität?)

43. Unterstützung durch Wärmebildkamera Möglichkeiten zur Leckageortung Thermografie (Unterdruck)

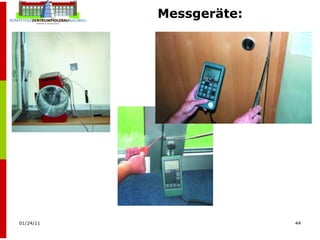

44. Messgeräte:

45. Zertifiziérter Luftdichtheitsprüfer Wer darf Luftdurchlässigkeitsmessungen durchführen? Baurecht ist in der Bundesrepublik Deutschland Ländersache. Mir ist kein Bundesland bekannt, der den Personenkreis einschränkt, der Blower-Door-Messungen durchführen darf. Es ist jedoch sehr sinnvoll, sich für diese Tätigkeit zu qualifizieren. Deshalb bieten verschiedene Einrichtungen Qualifizierungsseminare und Prüfungen an. z.bsp. Kompetenz Zentrum Biberach mit Zert-Bau

46. Pause Danke für die Aufmerksamkeit
