Stromeffizienz in der Gebäudetechnik
Das Dokument beschreibt Strategien zur Optimierung von Elektroinstallationen zur Reduzierung von Energieverlusten, insbesondere durch den Einsatz effizienter Leuchtmittel und intelligenter Steuerungen. Es werden technische Anforderungen und Planungsrichtlinien für Bürobeleuchtung genannt, um eine optimale Nutzung der Lichtstärke von 500 Lux zu gewährleisten. Zudem wird auf die Bedeutung von Lastgangmessungen und den Einfluss von Notstromaggregaten auf Energieverluste hingewiesen.
Stromeffizienz in der Gebäudetechnik
- 2. ineltec. Verlustoptimierte Elektroinstallationen Christian Appert,CEO Amstein + Walthert AG Andreasstrasse 11 8050 Zürich christian.appert@amstein-walthert.ch
- 3.
- 4.

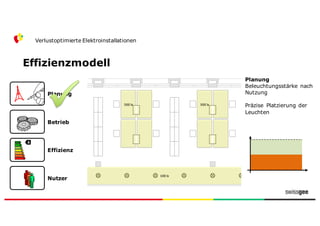

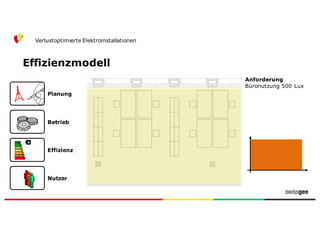

- 5. Effizienzmodell Verlustoptimierte Elektroinstallationen Nutzer Effizienz Betrieb Planung 500 lx Planung Beleuchtungsstärkenach Nutzung Präzise Platzierung der Leuchten 500 lx 100 lx

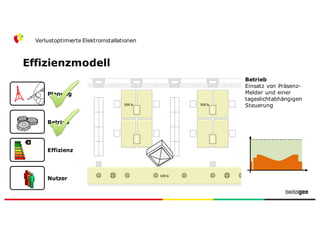

- 6. Effizienzmodell Verlustoptimierte Elektroinstallationen Nutzer Effizienz Betrieb Planung 500 lx Betrieb Einsatzvon Präsenz- Melder und einer tageslichtabhängigen Steuerung500 lx 100 lx

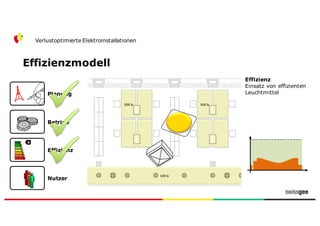

- 7. Effizienzmodell Verlustoptimierte Elektroinstallationen Nutzer Effizienz Betrieb Planung 500 lx Effizienz Einsatzvon effizienten Leuchtmittel 500 lx 100 lx
- 8.
- 9.
- 10.
- 11.
- 12.

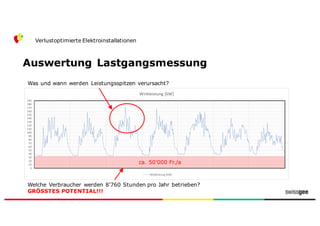

- 13. Auswertung Lastgangsmessung Verlustoptimierte Elektroinstallationen ca.50’000 Fr./a Was und wann werden Leistungsspitzen verursacht? Welche Verbraucher werden 8’760 Stunden pro Jahr betrieben? GRÖSSTES POTENTIAL!!!

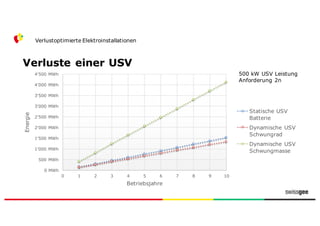

- 14. Verluste einer USV VerlustoptimierteElektroinstallationen 0 MWh 500 MWh 1'000 MWh 1'500 MWh 2'000 MWh 2'500 MWh 3'000 MWh 3'500 MWh 4'000 MWh 4'500 MWh 0 1 2 3 4 5 6 7 8 9 10 Energie Betriebsjahre Statische USV Batterie Dynamische USV Schwungrad Dynamische USV Schwungmasse 500 kW USV Leistung Anforderung 2n

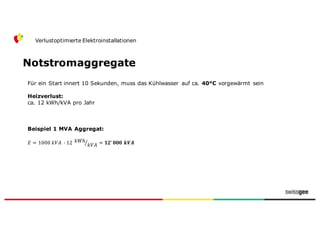

- 15. Notstromaggregate Verlustoptimierte Elektroinstallationen Für einStart innert 10 Sekunden, muss das Kühlwasser auf ca. 40°C vorgewärmt sein Heizverlust: ca. 12 kWh/kVA pro Jahr Beispiel 1 MVA Aggregat: 𝐸 = 1000 𝑘 𝑉𝐴 ) 12 𝑘𝑊ℎ 𝑘𝑉𝐴- = 𝟏𝟐0 𝟎𝟎𝟎 𝒌𝑽𝑨

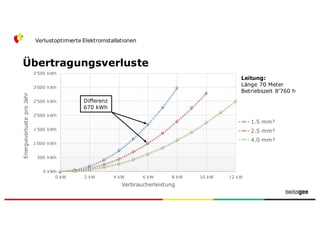

- 16. Übertragungsverluste Verlustoptimierte Elektroinstallationen 0 kWh 500kWh 1'000 kWh 1'500 kWh 2'000 kWh 2'500 kWh 3'000 kWh 3'500 kWh 0 kW 2 kW 4 kW 6 kW 8 kW 10 kW 12 kW EnergieverlusteproJahr Verbraucherleistung 1.5 mm² 2.5 mm² 4.0 mm² Leitung: Länge 70 Meter Betriebszeit 8’760 h Differenz 670 kWh

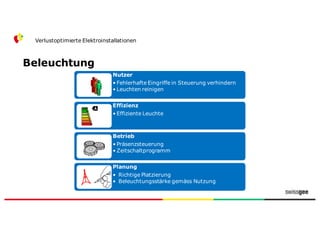

- 17. Beleuchtung Verlustoptimierte Elektroinstallationen Nutzer • FehlerhafteEingriffe in Steuerung verhindern • Leuchten reinigen Betrieb • Präsenzsteuerung • Zeitschaltprogramm Effizienz • Effiziente Leuchte Planung • Richtige Platzierung • Beleuchtungsstärke gemäss Nutzung
- 18.
- 19. Vielen Dank |Merci | Grazie | Thank You
Hinweis der Redaktion
- #3 Geschätzte Damen und Herren, besten Dank, dass ich die Gelegenheit nutzen kann und Sie über den neuesten Stand des SIA Merkblattes 2046 Integrale Tests von Gebäudetechniksystemen informieren darf. Ich werde zuerst die Stellung der SIA Normen und Merkblätter erläutern und, dann etwas zum Ursprung und zur Entstehung des Merkblattes sagen und dann im Wesentlichen über den Inhalt des Merkblattes informieren.

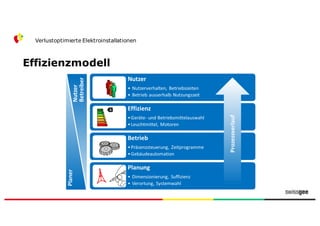

- #4 - Verlustoptimiert heisst nicht nur effiziente Geräte einsetzten, denn überdimensionierte oder nicht richtig betriebene Geräte führen nicht zum Ziel Am Anfang des Prozesses hat der Planer den grössten Einfluss. Am Schluss der Nutzer / Betreiber Mi der Planung und Effizienz kann die Leistung beeinflusst werden / Betrieb und Nutzer beeinflusst die Zeit (E = P x t)

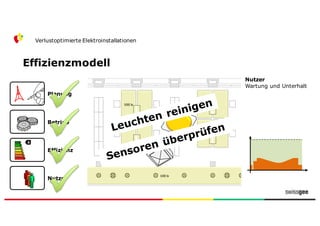

- #9 Sensoren sollten nicht verdeckt sein durch Gegenständen

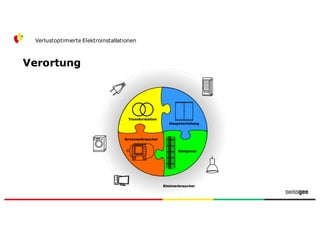

- #10 Trafostation, Hauptverteiler, Steigzone und Grossverbraucher sind möglichst nahe anzuordnen - Verringert Übertragungsverluste - Senkt Investitions- und Betriebskosten
- #11 Trafostation, Hauptverteiler, Steigzone und Grossverbraucher sind möglichst nahe anzuordnen - Verringert Übertragungsverluste - Senkt Investitions- und Betriebskosten
- #12 Trafostation, Hauptverteiler, Steigzone und Grossverbraucher sind möglichst nahe anzuordnen - Verringert Übertragungsverluste - Senkt Investitions- und Betriebskosten

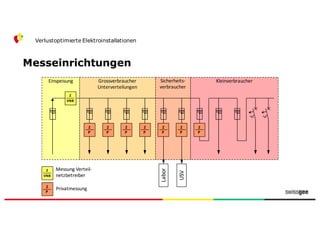

- #13 Vorteile einer Messung: Ausgangslage für Betriebsoptimierung Kontrolle der Energieflüsse und Vergleich mit weiteren Gebäude Beurteilung von Über- / Unterkapazitäten Grundsatz: - Alle Gross- und Sicherheitsverbraucher haben eine eigene Messung Kleinverbraucher werden auf eine Messung zusammengefasst Investitionskosten einer Messung sollte nicht grösser sein als 1/3 der Energiekosten (ca. 7’500 kWh/a)
- #14 Vorgehen bei der Auswertung einer Lastgangsmessung: Wann entstehen Leistungsspitzen und welche Verbraucher verursachen diese Welche Verbraucher werden durchgehend betrieben Anmerkungen zum Beispiel: Leistungsspitzen entstehen um die Mittagszeit -> Restaurant mit Warmhalteplatten und Abwaschen Um 06:00 wird immer die Lüftung eingeschalten (gut sichtbar am Montag) Das durchgehende Leistungsband (ca. 30 kW) verursacht 50’000 Fr./a und hat ein grosses Einsparpotential Ursachen für das durchgehende Leistungsband: Kühl- und Tiefkühlräume IT-Infrastruktur Beleuchtung Heizungs- / Lüftungsanlagen
- #15 Bei der Projektierung einer USV Anlage sind zwingen die Vollkosten zu beachte Anschaffung Unterhalt (Austausch der Batterien) Betriebs- und Kühlungsverluste Die Betriebsverluste sind nicht nur abhängig vom System, sondern auch von der Auslastung der USV
- #16 - Keine ungedämmte Aussenstandorte - Ev. externes Wärmesystem nutzen
- #17 Stromkosten bei 670 kWh = 130 Fr. Mehrkosten Kabel = 80 Fr.

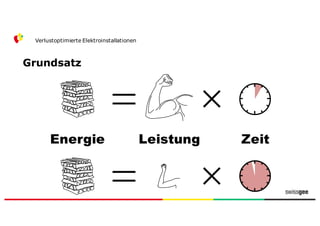

- #19 Energie = Leistung x Zeit Bei der effizienten Planung dürfen nicht nur die leistungsstarken Verbraucher beachtet werden, sondern auch die Verbraucher mit einer langen Betriebszeit! Um den Energieverbrauch zu senken, muss mindestens die Leistung oder die Zeit gesenkt werden
