    Screen                                           Design                 COLLECTION




Design

Intelligent fabrics for solar protection
Intelligente Gewebe für Sonnenschutz

                                              M-Screen 8501
                                              M-Screen 8503

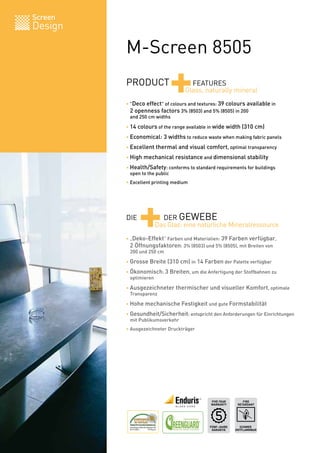

                                              M-Screen 8505

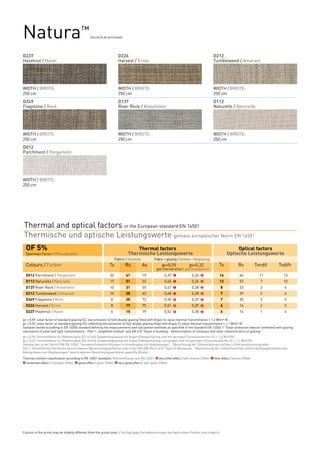

                                              Natura™     Tissu de fils de verre enduits

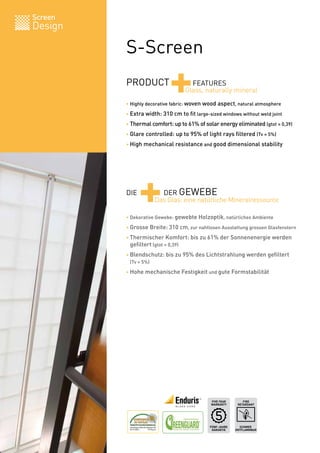

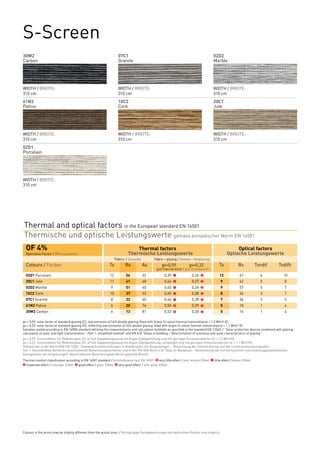

                                                   S-Screen




                                                                EXTERIOR
                                                           AUSSENBEREICH




                                                                   INTERIOR
                                                              INNENBEREICH




                                                                  PRINTABLE
                                                                BEDRUCKBAR


                                                 Widths: up to 310 cm
                                                Breiten: bis zu 310 cm



                                           www.sunscreen-mermet.com
Screen
Design

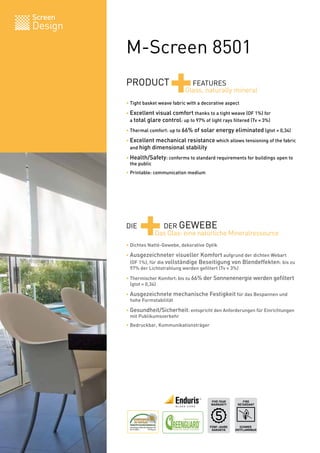

         M-Screen 8501
         PRODUCT
                             +        FEATURES
                                    Glass, naturally mineral
         • Tight basket weave fabric with a decorative aspect

         • Excellent visual comfort thanks to a tight weave (OF 1%) for
         	 a total glare control: up to 97% of light rays filtered (Tv = 3%)

         • Thermal comfort: up to 66% of solar energy eliminated (gtot = 0,34)

         • Excellent mechanical resistance which allows tensioning of the fabric
         	 and high dimensional stability

         • Health/Safety: conforms to standard requirements for buildings open to
         	 the public
         • Printable: communication medium




         DIE
               +        DER GEWEBE
                      Das Glas: eine natürliche Mineralressource
         • Dichtes Natté-Gewebe, dekorative Optik

         • Ausgezeichneter visueller Komfort aufgrund der dichten Webart
         	 (OF 1%), für die vollständige Beseitigung von Blendeffekten: bis zu
         	 97% der Lichtstrahlung werden gefiltert (Tv = 3%)

         • Thermischer Komfort: bis zu 66% der Sonnenenergie werden gefiltert
         	 (gtot = 0,34)

         • Ausgezeichnete mechanische Festigkeit für das Bespannen und
         	 hohe Formstabilität

         • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen
         	 mit Publikumsverkehr
         • Bedruckbar, Kommunikationsträger




                                                FIVE YEAR       FIRE
                                                WARRANTY     RETARDANT




                                               FÜNF-JAHRE     SCHWER
                                                GARANTIE    ENTFLAMMBAR   BV 0062
M-Screen 8501
3001                                                                    0730                                                                 0702
Charcoal Grey / Charcoal Grau                                           Pearl Charcoal / Perlen Charcoal                                     Pearl White / Perlen Weiss




WIDTH / BREITE:                                                         WIDTH / BREITE:                                                      WIDTH / BREITE:
250 cm                                                                  250 cm                                                               250 cm
0202
White / Weiss




WIDTH / BREITE:
250 cm




Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
  OF 1%		                                                                             Thermal factors	                                                       Optical factors
  Openness Factor / Öffnungsfaktor		Thermische                                              Leistungswerte	                                             Optische Leistungswerte
                                                            	         Fabric / Gewebe	           Fabric + glazing / Gewebe + Verglasung
  Colours / Farben	                                             Ts	         Rs	         As	            gv=0,59	            gv=0,32	               Tv	           Rv	          Tvndif	   Tvdifh

                                                                                                  gtot internal blind / gtot Innenbereich
  0202 White / Weiss
  	                                                             20	         71	          9	              0,34	   2           0,25	   2            20	            79	           17	       17
  0702 Pearl White / Perlen Weiss
  	                                                             14	         47	          39	             0,42	   1           0,27	   2            12	            50	           9	        10
  0730 Pearl Charcoal / Perlen Charcoal
  	                                                              6	         25	          69	             0,49	   1           0,29	   2             6	            27	           3	        5
  3001 Charcoal Grey / Charcoal Grau
  	                                                              3	          9	          88	             0,54	   0           0,30	   2             3	            8	            0	        2
                                                                                                                                     2
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal2transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
                                                                                                                                 2
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
                                                                                                                           2
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
                                                                                                                           2
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
                                                                                                                           2
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
                                                                                                                                     2
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
                                                                                                                                 2
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.
                                                                                                                                     2

                                                                                                                                     2




Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.

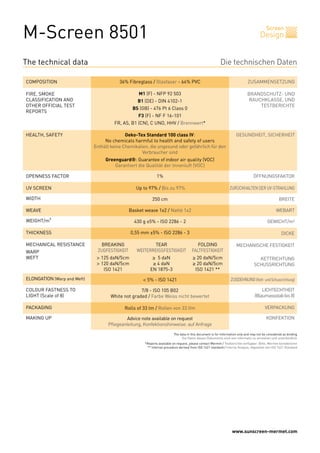

M-Screen 8501                                                                                                                               Screen
                                                                                                                                        Design


The technical data                                                                                          Die technischen Daten

COMPOSITION                                  36% Fibreglass / Glasfaser - 64% PVC                                              ZUSAMMENSETZUNG

FIRE, SMOKE                                           M1 (F) - NFP 92 503                                                      BRANDSCHUTZ- UND
CLASSIFICATION AND                                    B1 (DE) - DIN 4102-1                                                     RAUCHKLASSE, UND
OTHER OFFICIAL TEST                                                                                                                TESTBERICHTE
                                                   BS (GB) - 476 Pt 6 Class 0
REPORTS
                                                      F3 (F) - NF F 16-101
                                          FR, AS, B1 (CN), C UNO, HHV / Brennwert*

HEALTH, SAFETY                                  Oeko-Tex Standard 100 class IV:                                        GESUNDHEIT, SICHERHEIT
                                      No chemicals harmful to health and safety of users
                                 Enthält keine Chemikalien, die ungesund oder gefährlich für den
                                                        Verbraucher sind
                                      Greenguard®: Guarantee of indoor air quality (VOC)
                                          Garantiert die Qualität der Innenluft (VOC)

OPENNESS FACTOR                                                  1%                                                                ÖFFNUNGSFAKTOR

UV SCREEN                                            Up to 97% / Bis zu 97%                                        ZURÜCKHALTEN DER UV-STRAHLUNG

WIDTH                                                        250 cm                                                                                  BREITE

WEAVE                                            Basket weave 1x2 / Natté 1x2                                                                      WEBART

WEIGHT/m²                                           430 g ±5% - ISO 2286 - 2                                                                 GEWICHT/m²

THICKNESS                                          0,55 mm ±5% - ISO 2286 - 3                                                                          DICKE

MECHANICAL RESISTANCE        	      BREAKING	                TEAR	             FOLDING                                 MECHANISCHE FESTIGKEIT
WARP                         	    ZUGFESTIGKEIT	     WEITERREISSFESTIGKEIT	 FALTFESTIGKEIT
WEFT                         	 > 125 daN/5cm	                ≥ 5 daN	                    ≥ 20 daN/5cm                                 KETTRICHTUNG
                             	 > 120 daN/5cm	                ≥ 4 daN	                    ≥ 20 daN/5cm                               SCHUSSRICHTUNG
                             	    ISO 1421	                 EN 1875-3	                    ISO 1421 **
ELONGATION (Warp and Weft)                              < 5% - ISO 1421                                             ZUGDEHNUNG (Kett- und Schussrichtung)

COLOUR FASTNESS TO                                     7/8 - ISO 105 B02                                                                LICHTECHTHEIT
LIGHT (Scale of 8)                       White not graded / Farbe Weiss nicht bewertet                                              (Blaumassstab bis 8)

PACKAGING                                      Rolls of 33 lm / Rollen von 33 lfm                                                          VERPACKUNG

MAKING UP                                       Advice note available on request                                                            KONFEKTION
                                       Pflegeanleitung, Konfektionshinweise: auf Anfrage
                                                                            The data in this document is for information only and may not be considered as binding
                                                                                 Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
                                                         *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
                                                          ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard




                                                                                                                     www.sunscreen-mermet.com
Screen
Design

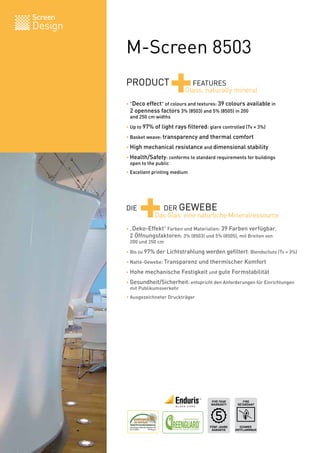

         M-Screen 8503
         PRODUCT
                            +        FEATURES
                                   Glass, naturally mineral
         • "Deco effect" of colours and textures: 39 colours available in
         	 2 openness factors 3% (8503) and 5% (8505) in 200
         	 and 250 cm widths

         • Up to 97% of light rays filtered: glare controlled (Tv = 3%)

         • Basket weave: transparency and thermal comfort

         • High mechanical resistance and dimensional stability

         • Health/Safety: conforms to standard requirements for buildings
         	 open to the public
         • Excellent printing medium




         DIE
               +       DER GEWEBE
                     Das Glas: eine natürliche Mineralressource
         • „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar,
         	 2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von
         	 200 und 250 cm

         • Bis zu 97% der Lichtstrahlung werden gefiltert: Blendschutz (Tv = 3%)

         • Natté-Gewebe: Transparenz und thermischer Komfort

         • Hohe mechanische Festigkeit und gute Formstabilität

         • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen
         	 mit Publikumsverkehr
         • Ausgezeichneter Druckträger




                                              FIVE YEAR        FIRE
                                              WARRANTY      RETARDANT




                                              FÜNF-JAHRE     SCHWER
                                               GARANTIE    ENTFLAMMBAR   BV 0062
M-Screen 8503
0710                                                              0210                                                              2022
Pearl Sable / Perlen Sand                                         White Sable / Weiss Sand                                          Linen Stone / Linen Stone




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
0701                                                              0201                                                              0720
Pearl Grey / Perlen Grau                                          White Grey / Weiss Grau                                           Pearl Linen / Perlen Linen




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
0707                                                              0721                                                              0207
Pearl / Perlen                                                    Pearl Lotus / Perlen Lotus                                        White Pearl / Weiss Perlen




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
0220                                                              0222                                                              0221
White Linen / Weiss Linen                                         White Stone / Weiss Stone                                         White Lotus / Weiss Lotus




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
3009                                                              0709                                                              0209
Charcoal Mandarin / Charcoal Mandarine                            Pearl Mandarin / Perlen Mandarine                                 White Mandarin / Weiss Mandarine




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
0771                                                              2020                                                              0271
Pearl Apricot / Perlen Apricot                                    Linen / Linen                                                     White Apricot / Weiss Apricot




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
0705                                                              0205                                                              0202
Pearl Canary / Perlen Canari                                      White Canary / Weiss Canari                                       White / Weiss




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm




Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
Screen
                                                                                                      Design

3030                                  3001                                    0151
Charcoal / Charcoal                   Charcoal Grey / Charcoal Grau           Grey Huntergreen / Grau Huntergreen




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
3006                                  3010                                    3071
Charcoal Bronze / Charcoal Bronze     Charcoal Sable / Charcoal Sand          Charcoal Apricot / Charcoal Apricot




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
0121                                  0241                                    2041
Grey Lotus / Grau Lotus               White Ultramarine / Weiss Ultramarine   Linen Ultramarine / Linen Ultramarine




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
0141                                  3091                                    3003
Grey Ultramarine / Grau Ultramarine   Charcoal Sky / Charcoal Sky             Charcoal Turquoise / Charcoal Türkis




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
0703                                  0203                                    0291
Pearl Turquoise / Perlen Türkis       White Turquoise / Weiss Türkis          White Sky / Weiss Sky




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
3081                                  0781                                    0281
Charcoal Parrot / Charcoal Parrot     Pearl Parrot / Perlen Parrot            White Parrot / Weiss Parrot




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm




                                                                                      www.sunscreen-mermet.com
M-Screen 8503
The technical data                                                                                          Die technischen Daten

COMPOSITION                                  36% Fibreglass / Glasfaser - 64% PVC                                              ZUSAMMENSETZUNG

FIRE, SMOKE                                           M1 (F) - NFP 92 503                                                      BRANDSCHUTZ- UND
CLASSIFICATION AND                                    B1 (DE) - DIN 4102-1                                                     RAUCHKLASSE, UND
OTHER OFFICIAL TEST                                                                                                                TESTBERICHTE
                                                    BS (GB) - 476 Pt 6 Class 0
REPORTS
                                                      F3 (F) - NF F 16-101
                                          FR, AS, B1 (CN), C UNO, HHV / Brennwert*

HEALTH, SAFETY                                  Oeko-Tex Standard 100 class IV:                                        GESUNDHEIT, SICHERHEIT
                                      No chemicals harmful to health and safety of users
                                 Enthält keine Chemikalien, die ungesund oder gefährlich für den
                                                        Verbraucher sind
                                      Greenguard®: Guarantee of indoor air quality (VOC)
                                          Garantiert die Qualität der Innenluft (VOC)

OPENNESS FACTOR                                                  3%                                                                ÖFFNUNGSFAKTOR

UV SCREEN                                            Up to 97% / Bis zu 97%                                        ZURÜCKHALTEN DER UV-STRAHLUNG

WIDTHS                                            200 - 250 cm / 89 - 127 mm                                                                      BREITEN

WEAVE                                            Basket weave 1x2 / Natté 1x2                                                                      WEBART

WEIGHT/m²                                           405 g ±5% - ISO 2286 - 2                                                                 GEWICHT/m²

THICKNESS                                         0,50 mm ±5% - ISO 2286 - 3                                                                           DICKE

MECHANICAL RESISTANCE        	       BREAKING	               TEAR	                          FOLDING                    MECHANISCHE FESTIGKEIT
                             	     ZUGFESTIGKEIT	    WEITERREISSFESTIGKEIT	              FALTFESTIGKEIT
WARP                         	     > 150 daN/5cm	            ≥ 5 daN	                    ≥ 20 daN/5cm                                 KETTRICHTUNG
WEFT                         	     > 150 daN/5cm	            ≥ 4 daN	                    ≥ 20 daN/5cm                               SCHUSSRICHTUNG
                             	        ISO 1421	             EN 1875-3	                    ISO 1421 **

ELONGATION (Warp and Weft)                               < 5% - ISO 1421                                            ZUGDEHNUNG (Kett- und Schussrichtung)

COLOUR FASTNESS TO                                     7/8 - ISO 105 B02                                                                LICHTECHTHEIT
LIGHT (Scale of 8)                       White not graded / Farbe Weiss nicht bewertet                                              (Blaumassstab bis 8)

PACKAGING                                      Rolls of 33 lm / Rollen von 33 lfm                                                          VERPACKUNG

MAKING UP                                       Advice note available on request                                                            KONFEKTION
                                       Pflegeanleitung, Konfektionshinweise: auf Anfrage

                                                                            The data in this document is for information only and may not be considered as binding
                                                                                 Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
                                                         *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
                                                          ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
M-Screen 8503                                                                                                                                                                  Design
                                                                                                                                                                                     Screen

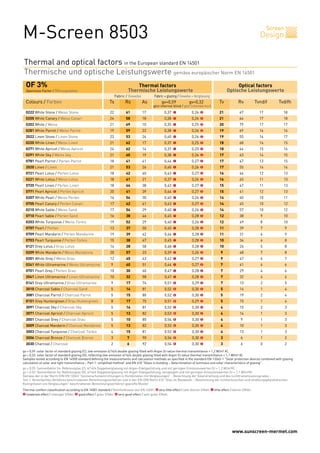

Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
  OF 3%		                                                                             Thermal factors	                                                       Optical factors
  Openness Factor / Öffnungsfaktor		Thermische                                              Leistungswerte	                                             Optische Leistungswerte
                                                            	         Fabric / Gewebe	           Fabric + glazing / Gewebe + Verglasung
  Colours / Farben	                                             Ts	         Rs	         As	            gv=0,59	            gv=0,32	               Tv	           Rv	          Tvndif	     Tvdifh
  	                                                                                              gtot internal blind / gtot Innenbereich
  0222 White Stone / Weiss Stone
  	                                                             22	         61	          17	             0,37	   1           0,26	   2            21	            67	           17	         18
  0205 White Canary / Weiss Canari
  	                                                             24	         58	          18	             0,38	   1           0,26	   2            21	            64	           17	         18
  0202 White / Weiss
  	                                                             21	         69	          10	             0,35	   1           0,25	   2            20	            79	           17	         17
  0281 White Parrot / Weiss Parrot
  	                                                             19	         59	          22	             0,38	   1           0,26	   2            19	            69	           16	         16
  2022 Linen Stone / Linen Stone
  	                                                             23	         53	          24	             0,40	   1           0,26	   2            19	            55	           16	         17
  0220 White Linen / Weiss Linen
  	                                                             21	         62	          17	             0,37	   1           0,25	   2            18	            68	           14	         15
  0271 White Apricot / Weiss Apricot
  	                                                             24	         62	          14	             0,37	   1           0,25	   2            18	            64	           15	         16
  0291 White Sky / Weiss Sky
  	                                                             21	         60	          19	             0,38	   1           0,26	   2            17	            63	           14	         15
  0781 Pearl Parrot / Perlen Parrot
  	                                                             18	         41	          41	             0,44	   1           0,27	   2            17	            47	           13	         15
  2020 Linen / Linen
  	                                                             21	         53	          26	             0,40	   1           0,26	   2            17	            55	           14	         14
  0721 Pearl Lotus / Perlen Lotus
  	                                                             18	         42	          40	             0,43	   1           0,27	   2            16	            44	           12	         13
  0221 White Lotus / Weiss Lotus
  	                                                             18	         61	          21	             0,37	   1           0,26	   2            16	            65	           11	         13
  0720 Pearl Linen / Perlen Linen
  	                                                             18	         44	          38	             0,43	   1           0,27	   2            15	            47	           11	         13
  0771 Pearl Apricot / Perlen Apricot
  	                                                             20	         41	          39	             0,44	   1           0,27	   2            15	            41	           12	         13
  0207 White Pearl / Weiss Perlen
  	                                                             16	         54	          30	             0,40	   1           0,26	   2            14	            60	           10	         11
  0705 Pearl Canary / Perlen Canari
  	                                                             17	         42	          41	             0,43	   1           0,27	   2            14	            45	           10	         12
  0210 White Sable / Weiss Sand
  	                                                             17	         54	          29	             0,40	   1           0,26	   2            14	            57	           10	         12
  0710 Pearl Sable / Perlen Sand
  	                                                             16	         38	          46	             0,45	   1           0,28	   2            12	            38	            9	         10
  0203 White Turquoise / Weiss Türkis
  	                                                             19	         52	          29	             0,40	   1           0,26	   2            12	            49	            8	         10
  0707 Pearl / Perlen
  	                                                             13	         37	          50	             0,45	   1           0,28	   2            11	            39	            7	            9
  0709 Pearl Mandarin / Perlen Mandarine
  	                                                             19	         39	          42	             0,44	   1           0,28	   2            11	            31	            6	            9
  0703 Pearl Turquoise / Perlen Türkis
  	                                                             15	         38	          47	             0,45	   1           0,28	   2            10	            34	            6	            8
  0121 Grey Lotus / Grau Lotus
  	                                                             14	         28	          58	             0,48	   1           0,28	   2            10	            26	            5	            8
  0209 White Mandarin / Weiss Mandarine
  	                                                             20	         57	          23	             0,39	   1           0,26	   2             9	            48	            7	            8
  0201 White Grey / Weiss Grau
  	                                                             12	         45	          43	             0,42	   1           0,27	   2             9	            47	            6	            7
  0241 White Ultramarine / Weiss Ultramarine
  	                                                              9	         40	          51	             0,44	   1           0,27	   2             7	            41	            4	            6
  0701 Pearl Grey / Perlen Grau
  	                                                             10	         30	          60	             0,47	   1           0,28	   2             7	            29	            4	            6
  2041 Linen Ultramarine / Linen Ultramarine
  	                                                             10	         32	          58	             0,47	   1           0,28	   2             7	            32	            4	            6
  0141 Grey Ultramarine / Grau Ultramarine
  	                                                              9	         17	          74	             0,51	   0           0,29	   2             7	            13	            2	            5
  3010 Charcoal Sable / Charcoal Sand
  	                                                              5	         14	          81	             0,52	   0           0,30	   2             5	            14	            1	            4
  3081 Charcoal Parrot / Charcoal Parrot
  	                                                              5	         15	          80	             0,52	   0           0,30	   2             5	            19	            2	            4
  0151 Grey Huntergreen / Grau Huntergreen
  	                                                              8	         17	          75	             0,51	   0           0,29	   2             5	            15	            1	            4
  3091 Charcoal Sky / Charcoal Sky
  	                                                              5	         14	          81	             0,52	   0           0,30	   2             4	            15	            2	            3
  3071 Charcoal Apricot / Charcoal Apricot
  	                                                              5	         13	          82	             0,53	   0           0,30	   2             4	            14	            1	            3
  3001 Charcoal Grey / Charcoal Grau
  	                                                              5	         10	          85	             0,54	   0           0,30	   2             4	             9	            1	            3
  3009 Charcoal Mandarin / Charcoal Mandarine
  	                                                              5	         13	          82	             0,53	   0           0,30	   2             4	            10	            1	            3
  3003 Charcoal Turquoise / Charcoal Türkis
  	                                                              4	         15	          81	             0,52	   0           0,30	   2             4	            13	            1	            3
  3006 Charcoal Bronze / Charcoal Bronze
  	                                                              3	          7	          90	             0,54	   0           0,30	   2             3	             6	            1	            2
  3030 Charcoal / Charcoal
  	                                                              2	          6	          92	             0,54	   0           0,30	   2             3	             6	            0	            2
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.




                                                                                                                                                           www.sunscreen-mermet.com
Screen
Design

         M-Screen 8505
         PRODUCT
                           +        FEATURES
                                  Glass, naturally mineral
         • "Deco effect" of colours and textures: 39 colours available in
         	 2 openness factors 3% (8503) and 5% (8505) in 200
         	 and 250 cm widths

         • 14 colours of the range available in wide width (310 cm)

         • Economical: 3 widths to reduce waste when making fabric panels

         • Excellent thermal and visual comfort, optimal transparency

         • High mechanical resistance and dimensional stability

         • Health/Safety: conforms to standard requirements for buildings
         	 open to the public
         • Excellent printing medium




         DIE
               +       DER GEWEBE
                     Das Glas: eine natürliche Mineralressource
         • „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar,
         	 2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von
         	 200 und 250 cm

         • Grosse Breite (310 cm) in 14 Farben der Palette verfügbar

         • Ökonomisch: 3 Breiten, um die Anfertigung der Stoffbahnen zu
         	 optimieren

         • Ausgezeichneter thermischer und visueller Komfort, optimale
         	 Transparenz

         • Hohe mechanische Festigkeit und gute Formstabilität

         • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen
         	 mit Publikumsverkehr
         • Ausgezeichneter Druckträger




                                             FIVE YEAR       FIRE
                                             WARRANTY     RETARDANT




                                            FÜNF-JAHRE     SCHWER
                                             GARANTIE    ENTFLAMMBAR   BV 0062

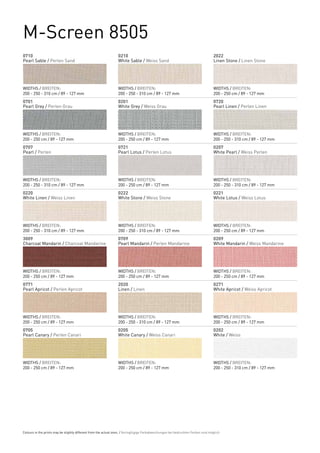

M-Screen 8505
0710                                                              0210                                                              2022
Pearl Sable / Perlen Sand                                         White Sable / Weiss Sand                                          Linen Stone / Linen Stone




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm                                  200 - 250 - 310 cm / 89 - 127 mm                                  200 - 250 cm / 89 - 127 mm
0701                                                              0201                                                              0720
Pearl Grey / Perlen Grau                                          White Grey / Weiss Grau                                           Pearl Linen / Perlen Linen




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 - 310 cm / 89 - 127 mm
0707                                                              0721                                                              0207
Pearl / Perlen                                                    Pearl Lotus / Perlen Lotus                                        White Pearl / Weiss Perlen




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm                                  200 - 250 cm / 89 - 127 mm                                        200 - 250 - 310 cm / 89 - 127 mm
0220                                                              0222                                                              0221
White Linen / Weiss Linen                                         White Stone / Weiss Stone                                         White Lotus / Weiss Lotus




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm                                  200 - 250 - 310 cm / 89 - 127 mm                                  200 - 250 cm / 89 - 127 mm
3009                                                              0709                                                              0209
Charcoal Mandarin / Charcoal Mandarine                            Pearl Mandarin / Perlen Mandarine                                 White Mandarin / Weiss Mandarine




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm
0771                                                              2020                                                              0271
Pearl Apricot / Perlen Apricot                                    Linen / Linen                                                     White Apricot / Weiss Apricot




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 - 310 cm / 89 - 127 mm                                  200 - 250 cm / 89 - 127 mm
0705                                                              0205                                                              0202
Pearl Canary / Perlen Canari                                      White Canary / Weiss Canari                                       White / Weiss




WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:                                                 WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm                                        200 - 250 cm / 89 - 127 mm                                        200 - 250 - 310 cm / 89 - 127 mm




Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
Screen
                                                                                                      Design

3030                                  3001                                    0151
Charcoal / Charcoal                   Charcoal Grey / Charcoal Grau           Grey Huntergreen / Grau Huntergreen




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm      200 - 250 - 310 cm / 89 - 127 mm        200 - 250 cm / 89 - 127 mm
3006                                  3010                                    3071
Charcoal Bronze / Charcoal Bronze     Charcoal Sable / Charcoal Sand          Charcoal Apricot / Charcoal Apricot




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm      200 - 250 - 310 cm / 89 - 127 mm        200 - 250 - 310 cm / 89 - 127 mm
0121                                  0241                                    2041
Grey Lotus / Grau Lotus               White Ultramarine / Weiss Ultramarine   Linen Ultramarine / Linen Ultramarine




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
0141                                  3091                                    3003
Grey Ultramarine / Grau Ultramarine   Charcoal Sky / Charcoal Sky             Charcoal Turquoise / Charcoal Türkis




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
0703                                  0203                                    0291
Pearl Turquoise / Perlen Türkis       White Turquoise / Weiss Türkis          White Sky / Weiss Sky




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm
3081                                  0781                                    0281
Charcoal Parrot / Charcoal Parrot     Pearl Parrot / Perlen Parrot            White Parrot / Weiss Parrot




WIDTHS / BREITEN:                     WIDTHS / BREITEN:                       WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm            200 - 250 cm / 89 - 127 mm              200 - 250 cm / 89 - 127 mm




                                                                                      www.sunscreen-mermet.com

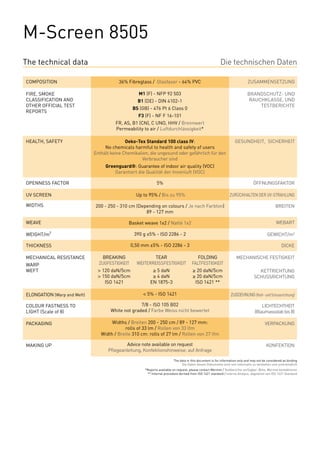

M-Screen 8505
The technical data                                                                                           Die technischen Daten

COMPOSITION                                 36% Fibreglass / Glasfaser - 64% PVC                                                ZUSAMMENSETZUNG

FIRE, SMOKE                                            M1 (F) - NFP 92 503                                                      BRANDSCHUTZ- UND
CLASSIFICATION AND                                     B1 (DE) - DIN 4102-1                                                     RAUCHKLASSE, UND
OTHER OFFICIAL TEST                                                                                                                 TESTBERICHTE
                                                    BS (GB) - 476 Pt 6 Class 0
REPORTS
                                                       F3 (F) - NF F 16-101
                                           FR, AS, B1 (CN), C UNO, HHV / Brennwert
                                           Permeability to air / Luftdurchlässigkeit*

HEALTH, SAFETY                                  Oeko-Tex Standard 100 class IV:                                         GESUNDHEIT, SICHERHEIT
                                      No chemicals harmful to health and safety of users
                                 Enthält keine Chemikalien, die ungesund oder gefährlich für den
                                                        Verbraucher sind
                                      Greenguard®: Guarantee of indoor air quality (VOC)
                                          Garantiert die Qualität der Innenluft (VOC)

OPENNESS FACTOR                                                   5%                                                                ÖFFNUNGSFAKTOR

UV SCREEN                                             Up to 95% / Bis zu 95%                                        ZURÜCKHALTEN DER UV-STRAHLUNG

WIDTHS                           200 - 250 - 310 cm (Depending on colours / Je nach Farbton)                                                       BREITEN
                                                        89 - 127 mm

WEAVE                                            Basket weave 1x2 / Natté 1x2                                                                       WEBART

WEIGHT/m²                                            390 g ±5% - ISO 2286 - 2                                                                 GEWICHT/m²

THICKNESS                                           0,50 mm ±5% - ISO 2286 - 3                                                                          DICKE

MECHANICAL RESISTANCE        	       BREAKING	                TEAR	             FOLDING                                 MECHANISCHE FESTIGKEIT
WARP                         	     ZUGFESTIGKEIT	     WEITERREISSFESTIGKEIT	 FALTFESTIGKEIT
WEFT                         	    > 120 daN/5cm	              ≥ 5 daN	                    ≥ 20 daN/5cm                                 KETTRICHTUNG
                             	    > 150 daN/5cm	              ≥ 4 daN	                    ≥ 20 daN/5cm                               SCHUSSRICHTUNG
                             	       ISO 1421	               EN 1875-3	                    ISO 1421 **

ELONGATION (Warp and Weft)                               < 5% - ISO 1421                                             ZUGDEHNUNG (Kett- und Schussrichtung)

COLOUR FASTNESS TO                                     7/8 - ISO 105 B02                                                                 LICHTECHTHEIT
LIGHT (Scale of 8)                       White not graded / Farbe Weiss nicht bewertet                                               (Blaumassstab bis 8)

PACKAGING                                Widths / Breiten 200 - 250 cm / 89 - 127 mm:                                                       VERPACKUNG
                                               rolls of 33 lm / Rollen von 33 lfm
                                    Width / Breite 310 cm: rolls of 27 lm / Rollen von 27 lfm

MAKING UP                                       Advice note available on request                                                             KONFEKTION
                                       Pflegeanleitung, Konfektionshinweise: auf Anfrage

                                                                             The data in this document is for information only and may not be considered as binding
                                                                                  Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
                                                          *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
                                                           ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
M-Screen 8505                                                                                                                                                                  Design
                                                                                                                                                                                     Screen




Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
  OF 5%		                                                                             Thermal factors	                                                       Optical factors
  Openness Factor / Öffnungsfaktor		Thermische                                              Leistungswerte	                                             Optische Leistungswerte
                                                            	         Fabric / Gewebe	           Fabric + glazing / Gewebe + Verglasung
  Colours / Farben	                                             Ts	         Rs	         As	            gv=0,59	            gv=0,32	               Tv	           Rv	          Tvndif	     Tvdifh
   	                                                                                              gtot internal blind / gtot Innenbereich
  0281 White Parrot / Weiss Parrot
  	                                                             24	         56	          20	             0,39	   1           0,26	   2            24	            65	           19	         21
  0221 White Lotus / Weiss Lotus
  	                                                             25	         62	          13	             0,37	   1           0,26	   2            23	            67	           18	         20
  2022 Linen Stone / Linen Stone
  	                                                             25	         51	          24	             0,41	   1           0,27	   2            22	            54	           17	         19
  0222 White Stone / Weiss Stone
  	                               23	                                       61	          16	             0,37	   1           0,26	   2            22	            67	           16	         18
  0202 White / Weiss
  	                                                             21	         69	          10	             0,35	   1           0,25	   2            21	            77	           16	         18
  0205 White Canary / Weiss Canari
  	                                                             23	         61	          16	             0,37	   1           0,26	   2            21	            67	           16	         18
  0291 White Sky / Weiss Sky
  	                                                             23	         59	          18	             0,38	   1           0,26	   2            20	            62	           15	         17
  0220 White Linen / Weiss Linen
  	                                                             22	         62	          16	             0,37	   1           0,25	   2            19	            67	           14	         16
  0271 White Apricot / Weiss Apricot
  	                                                             25	         59	          16	             0,38	   1           0,26	   2            19	            61	           15	         16
  2020 Linen / Linen
  	                                                             23	         52	          25	             0,40	   1           0,26	   2            19	            55	           14	         16
  0781 Pearl Parrot / Perlen Parrot
  	                                                             19	         40	          41	             0,44	   1           0,27	   2            19	            46	           13	         16
  0721 Pearl Lotus / Perlen Lotus
  	                                                             20	         42	          38	             0,44	   1           0,27	   2            18	            44	           13	         15
  0771 Pearl Apricot / Perlen Apricot
  	                                                             21	         42	          37	             0,44	   1           0,27	   2            18	            42	           12	         15
  0705 Pearl Canary / Perlen Canari
  	                                                             20	         42	          38	             0,44	   1           0,27	   2            17	            45	           13	         14
  0207 White Pearl / Weiss Perlen
  	                                                             17	         54	          29	             0,40	   1           0,26	   2            16	            59	           11	         13
  0720 Pearl Linen / Perlen Linen
  	                                19	                                      43	          38	             0,43	   1           0,27	   2            16	            45	           11	         13
  0210 White Sable / Weiss Sand
  	                                                             18	         54	          28	             0,40	   1           0,26	   2            14	            57	            8	         12
  0707 Pearl / Perlen
  	                                                             15	         37	          48	             0,45	   1           0,28	   2            13	            39	            8	         11
  0209 White Mandarin / Weiss Mandarine
  	                                                             24	         55	          21	             0,39	   1           0,26	   2            13	            46	            8	         11
  0203 White Turquoise / Weiss Türkis
  	                                                             19	         56	          25	             0,39	   1           0,26	   2            12	            54	            7	         10
  0709 Pearl Mandarin / Perlen Mandarine
  	                                                             20	         37	          43	             0,45	   1           0,28	   2            12	            29	            7	         10
  0703 Pearl Turquoise / Perlen Türkis
  	                                                             17	         37	          46	             0,45	   1           0,28	   2            12	            33	            7	         10
  0710 Pearl Sable / Perlen Sand
  	                                                             16	         36	          48	             0,45	   1           0,28	   2            12	            36	            7	         10
  2041 Linen Ultramarine / Linen Ultramarine
  	                                                             13	         32	          55	             0,47	   1           0,28	   2            10	            32	            5	            8
  0201 White Grey / Weiss Grau
  	                                                             13	         46	          41	             0,42	   1           0,27	   2            10	            49	            6	            8
  0121 Grey Lotus / Grau Lotus
  	                                                             14	         30	          56	             0,47	   1           0,28	   2            10	            28	            5	            8
  0701 Pearl Grey / Perlen Grau
  	                                                             13	         29	          58	             0,48	   1           0,28	   2            10	            29	            5	            8
  0241 White Ultramarine / Weiss Ultramarine
  	                                                             11	         41	          48	             0,44	   1           0,27	   2             9	            44	            5	            7
  0141 Grey Ultramarine / Grau Ultramarine
  	                                                             10	         16	          74	             0,52	   0           0,30	   2             7	            13	            2	            5
  3091 Charcoal Sky / Charcoal Sky
  	                                                              7	         13	          80	             0,53	   0           0,30	   2             7	            14	            2	            5
  3071 Charcoal Apricot / Charcoal Apricot
  	                                                              7	         14	          79	             0,52	   0           0,30	   2             6	            14	            2	            5
  3081 Charcoal Parrot / Charcoal Parrot
  	                                                              6	         14	          80	             0,52	   0           0,30	   2             6	            17	            2	            5
  0151 Grey Huntergreen / Grau Huntergreen
  	                                                              9	         17	          74	             0,51	   0           0,29	   2             6	            14	            2	            5
  3001 Charcoal Grey / Charcoal Grau
  	                                                              6	         10	          84	             0,54	   0           0,30	   2             6	             9	            1	            4
  3010 Charcoal Sable / Charcoal Sand
  	                                                              6	         14	          80	             0,52	   0           0,30	   2             5	            14	            1	            4
  3009 Charcoal Mandarin / Charcoal Mandarine
  	                                                              7	         12	          81	             0,53	   0           0,30	   2             5	             9	            1	            4
  3003 Charcoal Turquoise / Charcoal Türkis
  	                                                              6	         15	          79	             0,52	   0           0,30	   2             5	            13	            1	            4
  3006 Charcoal Bronze / Charcoal Bronze
  	                                                              5	          7	          88	             0,54	   0           0,30	   2             5	             6	            1	            4
  3030 Charcoal / Charcoal
  	                                                              5	          6	          89	             0,54	   0           0,30	   2             5	             6	            1	            4
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.




                                                                                                                                                           www.sunscreen-mermet.com
Screen
Design

         Natura™                      Tissu de fils de verre enduits




         PRODUCT
                           +         FEATURES
                                   Glass, naturally mineral
         • The fabric which is naturally "deco"

         • A unique "natural chiné effect" due to the technical features
         	 of its dual tone yarn
         • Thermal comfort: up to 63% of solar energy eliminated (gtot = 0,37)

         • Efficient control of glare and natural light: up to 94% of light rays
         	 filtered (Tv = 6%)
         • High mechanical resistance and good dimensional stability




         DIE
               +       DER GEWEBE
                     Das Glas: eine natürliche Mineralressource
         • Das „Deko“-Gewebe im Natur-Look

         • Ein unübertroffener „natürlicher Chiné-Effekt“ durch den hohen
         	 technischen Entwicklungsstand des zweifarbigen Fadens

         • Thermischer Komfort: bis zu 63% der Sonnenenergie werden gefiltert
         	 (gtot = 0,37)

         • Kontrolle des Tageslichts und Blendschutz: bis zu 94% der
         	 Lichtstrahlung werden gefiltert (Tv = 6%)
         • Hohe mechanische Festigkeit und gute Formstabilität




                                                      FIVE YEAR            FIRE
                                                      WARRANTY          RETARDANT




                                                     FÜNF-JAHRE          SCHWER
                                                      GARANTIE         ENTFLAMMBAR   BV 0062
Natura™                                          Tissu de fils de verre enduits




D237                                                                       D226                                                               D212
Hazelnut / Hasel                                                           Harvest / Ernte                                                    Tumbleweed / Amarant




WIDTH / BREITE:                                                            WIDTH / BREITE:                                                    WIDTH / BREITE:
250 cm                                                                     250 cm                                                             250 cm
D249                                                                       D137                                                               D112
Flagstone / Rock                                                           River Rock / Kieselstein                                           Naturelle / Naturelle




WIDTH / BREITE:                                                            WIDTH / BREITE:                                                    WIDTH / BREITE:
250 cm                                                                     250 cm                                                             250 cm
D012
Parchment / Pergament




WIDTH / BREITE:
250 cm




Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
  OF 5%		                                                                               Thermal factors	                                                     Optical factors
  Openness Factor / Öffnungsfaktor 		Thermische                                               Leistungswerte	                                           Optische Leistungswerte
                                                             	           Fabric / Gewebe	         Fabric + glazing / Gewebe + Verglasung

  Colours / Farben	                                                Ts	            Rs	    As	           gv=0,59	            gv=0,32	               Tv	           Rv	          Tvndif	   Tvdifh
  	                                                                                                gtot internal blind / gtot Innenbereich

  D012 Parchment / Pergament                                       20	            61	       19	          0,37	   1           0,26	   2            16	            66	           11	       13
  D112 Naturelle / Naturelle
  	                                                                17	            51	       32	          0,40	   1           0,26	   2            12	            53	           7	        10
  D137 River Rock / Kieselstein
  	                                                                10	            31	       59	          0,47	   1           0,28	   2             8	            33	           3	        6
  D212 Tumbleweed / Amarant
  	                                                                10	            28	       62	          0,48	   1           0,28	   2             7	            29	           2	        6
  D249 Flagstone / Rock
  	                                                                 8	            20	       72	          0,50	   0           0,29	   2             7	            20	           2	        5
  D226 Harvest / Ernte
  	                                                                 8	            17	       75	          0,51	   0           0,29	   2             6	            16	           2	        5
  D237 Hazelnut / Hasel
  	                                                                 6	            15	       79	          0,52	   0           0,30	   2             6	            14	           1	        4
                                                                                                                                     2
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal2transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.




Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
Natura                  ™
                             Tissu de fils de verre enduits
                                                                                                                                                          Screen
                                                                                                                                                      Design


The technical data                                                                                                        Die technischen Daten

COMPOSITION                                             36% Fibreglass / Glasfaser - 64% PVC                                                 ZUSAMMENSETZUNG

FIRE, SMOKE                                                         FR (USA) - NFPA 701                                                      BRANDSCHUTZ- UND
CLASSIFICATION AND                                                  M2 (F) - NFP 92 503                                                      RAUCHKLASSE, UND
OTHER OFFICIAL TEST                                                                                                                              TESTBERICHTE
                                                                    F3 (F) - NF F 16-101
REPORTS
                                                       AS, B1 (CN), C UNO, HHV / Brennwert*

HEALTH, SAFETY                                   Oeko-Tex Standard 100 class IV:                                                     GESUNDHEIT, SICHERHEIT
                                       No chemicals harmful to health and safety of users
                                  Enthält keine Chemikalien, die ungesund oder gefährlich für den
                                                         Verbraucher sind
                                           Greenguard®: Guarantee of indoor air quality (VOC)
                                               Garantiert die Qualität der Innenluft (VOC)

OPENNESS FACTOR                                                                5%                                                                ÖFFNUNGSFAKTOR

UV SCREEN                                                          Up to 94% / Bis zu 94%                                        ZURÜCKHALTEN DER UV-STRAHLUNG

WIDTH                                                                      250 cm                                                                                  BREITE

WEAVE                                                           Basket weave 1x2 / Natté 1x2                                                                     WEBART

WEIGHT/m²                                                         400 g ±5% - ISO 2286 - 2                                                                 GEWICHT/m²

THICKNESS                                                        0,50 mm ±5% - ISO 2286 - 3                                                                          DICKE

MECHANICAL RESISTANCE         	        BREAKING	                             TEAR	            FOLDING                                MECHANISCHE FESTIGKEIT
                              	      ZUGFESTIGKEIT	                 WEITERREISSFESTIGKEIT	 FALTFESTIGKEIT
WARP                          	      > 150 daN/5cm	                         ≥ 5 daN	                   ≥ 20 daN/5cm                                 KETTRICHTUNG
WEFT                          	      > 150 daN/5cm	                         ≥ 4 daN	                   ≥ 20 daN/5cm                               SCHUSSRICHTUNG
                              	         ISO 1421	                          EN 1875-3	                   ISO 1421 **

ELONGATION (Warp and Weft)                                             < 5% - ISO 1421                                            ZUGDEHNUNG (Kett- und Schussrichtung)

COLOUR FASTNESS TO                                            7/8 - ISO 105 B02                                                                       LICHTECHTHEIT
LIGHT (Scale of 8)                              White not graded / Farbe Weiss nicht bewertet                                                     (Blaumassstab bis 8)

PACKAGING                                                     Rolls of 27 lm / Rollen von 27 lfm                                                         VERPACKUNG
MAKING UP                                              Advice note available on request                                                                   KONFEKTION
                                              Pflegeanleitung, Konfektionshinweise: auf Anfrage

                                                                                          The data in this document is for information only and may not be considered as binding
                                                                                               Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
                                                                       *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
                                                                        ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard




                                                                                                                                   www.sunscreen-mermet.com
Screen
Design

         S-Screen
         PRODUCT
                           +        FEATURES
                                  Glass, naturally mineral
         • Highly decorative fabric: woven wood aspect, natural atmosphere

         • Extra width: 310 cm to fit large-sized windows without weld joint

         • Thermal comfort: up to 61% of solar energy eliminated (gtot = 0,39)

         • Glare controlled: up to 95% of light rays filtered (Tv = 5%)

         • High mechanical resistance and good dimensional stability




         DIE
               +       DER GEWEBE
                     Das Glas: eine natürliche Mineralressource

         • Dekorative Gewebe: gewebte Holzoptik, natürliches Ambiente

         • Grosse Breite: 310 cm, zur nahtlosen Ausstattung grossen Glasfenstern

         • Thermischer Komfort: bis zu 61% der Sonnenenergie werden
         	 gefiltert (gtot = 0,39)
         • Blendschutz: bis zu 95% des Lichtstrahlung werden gefiltert
         	 (Tv = 5%)
         • Hohe mechanische Festigkeit und gute Formstabilität




                                             FIVE YEAR       FIRE
                                             WARRANTY     RETARDANT




                                            FÜNF-JAHRE     SCHWER
                                             GARANTIE    ENTFLAMMBAR   BV 0062
S-Screen
30W2                                                                    07C1                                                                  02D2
Carbon                                                                  Granite                                                               Marble




WIDTH / BREITE:                                                         WIDTH / BREITE:                                                       WIDTH / BREITE:
310 cm                                                                  310 cm                                                                310 cm
61N3                                                                    10C2                                                                  20C1
Patina                                                                  Cork                                                                  Jute




WIDTH / BREITE:                                                         WIDTH / BREITE:                                                       WIDTH / BREITE:
310 cm                                                                  310 cm                                                                310 cm
02D1
Porcelain




WIDTH / BREITE:
310 cm




Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
  OF 4%		                                                                             Thermal factors	                                                       Optical factors
  Openness Factor / Öffnungsfaktor 		Thermische                                             Leistungswerte	                                             Optische Leistungswerte
                                                            	         Fabric / Gewebe	           Fabric + glazing / Gewebe + Verglasung
  Colours / Farben	                                             Ts	         Rs	         As	            gv=0,59	            gv=0,32	               Tv	           Rv	          Tvndif	   Tvdifh
  	                                                                                                gtot internal blind / gtot Innenbereich
  02D1 Porcelain
  	                                                             12	         56	          32	             0,39	   1           0,26	   2            12	            61	           6	        10
  20C1 Jute
  	                                                             11	         41	          48	             0,44	   1           0,27	   2             9	            42	           5	        8
  02D2 Marble
  	                                                              9	         51	          40	             0,40	   1           0,26	   2             9	            57	           5	        7
  10C2 Cork
  	                                                             10	         37	          53	             0,45	   1           0,28	   2             8	            36	           3	        7
  07C1 Granite
  	                                                              8	         32	          60	             0,46	   1           0,28	   2             7	            34	           2	        5
  61N3 Patina
  	                                                              6	         20	          74	             0,50	   0           0,29	   2             5	            18	           1	        4
  30W2 Carbon
  	                                                              6	         13	          81	             0,53	   0           0,30	   2             5	            14	           1	        4
                                                                                                                                     2
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
                                                                                                                                 2
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.




Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
S-Screen                                                                                                                                     Screen
                                                                                                                                         Design


The technical data                                                                                           Die technischen Daten

COMPOSITION                       33,6% Fibreglass / Glasfaser - 59,6% PVC - 6,8% Polyester                                     ZUSAMMENSETZUNG

FIRE, SMOKE                                                                                                                     BRANDSCHUTZ- UND
CLASSIFICATION AND                                     FR (USA) - NFPA 701                                                      RAUCHKLASSE, UND
OTHER OFFICIAL TEST                                                                                                                 TESTBERICHTE
REPORTS
HEALTH, SAFETY                                  Oeko-Tex Standard 100 class IV:                                        GESUNDHEIT, SICHERHEIT
                                      No chemicals harmful to health and safety of users
                                 Enthält keine Chemikalien, die ungesund oder gefährlich für den
                                                        Verbraucher sind
                                      Greenguard®: Guarantee of indoor air quality (VOC)
                                          Garantiert die Qualität der Innenluft (VOC)

OPENNESS FACTOR                                                  4%                                                                 ÖFFNUNGSFAKTOR

UV SCREEN                                             Up to 96% / Bis zu 96%                                        ZURÜCKHALTEN DER UV-STRAHLUNG

WIDTH                                                         310 cm                                                                                  BREITE

WEAVE                                                Taffeta / Panamabindung                                                                        WEBART

WEIGHT/m²                                            630 g ±5% - ISO 2286 - 2                                                                 GEWICHT/m²

THICKNESS                                           0,93 mm ±5% - ISO 2286 - 3                                                                         DICKE

MECHANICAL RESISTANCE        	       BREAKING	                 TEAR	            FOLDING                                 MECHANISCHE FESTIGKEIT
                             	     ZUGFESTIGKEIT	     WEITERREISSFESTIGKEIT	 FALTFESTIGKEIT
WARP                         	     > 120 daN/5cm	             ≥ 6 daN	                    ≥ 20 daN/5cm                                KETTRICHTUNG
WEFT                         	     > 260 daN/5cm	             ≥ 15 daN	                   ≥ 20 daN/5cm                              SCHUSSRICHTUNG
                             	        ISO 1421	              EN 1875-3	                     ISO 1421 *

ELONGATION (Warp and Weft)                              < 10% - ISO 1421                                            ZUGDEHNUNG (Kett- und Schussrichtung)

COLOUR FASTNESS TO                                     7/8 - ISO 105 B02                                                                 LICHTECHTHEIT
LIGHT (Scale of 8)                       White not graded / Farbe Weiss nicht bewertet                                               (Blaumassstab bis 8)

PACKAGING                                      Rolls of 27 lm / Rollen von 27 lfm                                                           VERPACKUNG
MAKING UP                                                  See user guide                                                                    KONFEKTION
                                                    Siehe Bedienungsanweisung

                                                                             The data in this document is for information only and may not be considered as binding
                                                                                  Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
                                                            * Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard




                                                                                                                     www.sunscreen-mermet.com

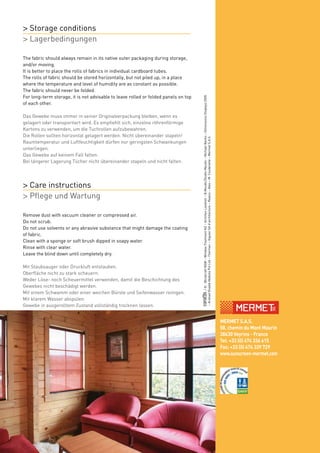

> Storage conditions
> Lagerbedingungen

The fabric should always remain in its native outer packaging during storage,
and/or moving.
It is better to place the rolls of fabrics in individual cardboard tubes.
The rolls of fabric should be stored horizontally, but not piled up, in a place
where the temperature and level of humidity are as constant as possible.
The fabric should never be folded.
For long-term storage, it is not advisable to leave rolled or folded panels on top




                                                                                               / © : Blindcraft NSW – Window Treatment NZ – Architen Landrell – B.Meudic/Studio Meudic – Michael Banks – Dimensions Displays 2005
of each other.

Das Gewebe muss immer in seiner Originalverpackung bleiben, wenn es
gelagert oder transportiert wird. Es empfiehlt sich, einzelne röhrenförmige
Kartons zu verwenden, um die Tuchrollen aufzubewahren.
Die Rollen sollten horizontal gelagert werden. Nicht übereinander stapeln!




                                                                                     – Arshad Shadid Abdulla Pvt Ltd – Thermec – Viguier SA d’architecture – Realco – Ates – M. Couderette – Mermet S.A.S.
Raumtemperatur und Luftfeuchtigkeit dürfen nur geringsten Schwankungen
unterliegen.
Das Gewebe auf keinem Fall falten.
Bei längerer Lagerung Tücher nicht übereinander stapeln und nicht falten.




> Care instructions
> Pflege und Wartung

Remove dust with vacuum cleaner or compressed air.
Do not scrub.
Do not use solvents or any abrasive substance that might damage the coating
of fabric.
Clean with a sponge or soft brush dipped in soapy water.
Rinse with clear water.
Leave the blind down until completely dry.

Mit Staubsauger oder Druckluft entstauben.
Oberfläche nicht zu stark scheuern.
Weder Löse- noch Scheuermittel verwenden, damit die Beschichtung des
Gewebes nicht beschädigt werden.
Mit einem Schwamm oder einer weichen Bürste und Seifenwasser reinigen.
Mit klarem Wasser abspülen.
Gewebe in ausgerolltem Zustand vollständig trocknen lassen.





                                                                                                                                                                             www.sunscreen-mermet.com
                                                                                                                                                                                MERMET S.A.S.
                                                                                                                                                                                58, chemin du Mont Maurin
                                                                                                                                                                                38630 Veyrins - France
                                                                                                                                                                                Tel: +33 (0) 474 336 615
                                                                                                                                                                                Fax: +33 (0) 474 339 729
                                                                                                                                                                                www.sunscreen-mermet.com

Weitere ähnliche Inhalte

Andere mochten auch

Eng mod mar-style-low
Eng mod mar-style-lowEng mod mar-style-low
Eng mod mar-style-low
EUROPAGES

Bast laser welding 6
Bast laser welding 6Bast laser welding 6
Bast laser welding 6EUROPAGES

Presentation of our kit containers
Presentation of our kit containersPresentation of our kit containers
Presentation of our kit containers
EUROPAGES

Catalogue borel en_fiches_light.v4
Catalogue borel en_fiches_light.v4Catalogue borel en_fiches_light.v4
Catalogue borel en_fiches_light.v4
EUROPAGES

Signalling equipment
Signalling equipmentSignalling equipment
Signalling equipmentEUROPAGES

Acemo ventilation system uk
Acemo ventilation system ukAcemo ventilation system uk
Acemo ventilation system uk
EUROPAGES

Diprotex catalogue diamond tools stones & concrete
Diprotex catalogue diamond tools stones & concreteDiprotex catalogue diamond tools stones & concrete
Diprotex catalogue diamond tools stones & concrete
EUROPAGES

Globefleet catalog (priorité)
Globefleet catalog (priorité)Globefleet catalog (priorité)
Globefleet catalog (priorité)
EUROPAGES

Catalogue atl basic_woman_pl
Catalogue atl basic_woman_plCatalogue atl basic_woman_pl
Catalogue atl basic_woman_plEUROPAGES

Cassese flpc
Cassese flpcCassese flpc
Cassese flpc
EUROPAGES

Siller folder modern style
Siller folder modern styleSiller folder modern style
Siller folder modern styleEUROPAGES

Start stop folder-uk
Start stop folder-ukStart stop folder-uk
Start stop folder-uk
EUROPAGES

Catalogue atl aw2011_man_ru
Catalogue atl aw2011_man_ruCatalogue atl aw2011_man_ru
Catalogue atl aw2011_man_ruEUROPAGES

Techenergoprom pps
Techenergoprom ppsTechenergoprom pps
Techenergoprom pps
EUROPAGES

Jsc dap english
Jsc dap englishJsc dap english
Jsc dap english
EUROPAGES


Andere mochten auch (18)

Dim out gb de
Dim out gb deDim out gb de
Dim out gb de

Eng mod mar-style-low
Eng mod mar-style-lowEng mod mar-style-low
Eng mod mar-style-low

Bast laser welding 6
Bast laser welding 6Bast laser welding 6
Bast laser welding 6

Presentation of our kit containers
Presentation of our kit containersPresentation of our kit containers
Presentation of our kit containers

Catalogue borel en_fiches_light.v4
Catalogue borel en_fiches_light.v4Catalogue borel en_fiches_light.v4
Catalogue borel en_fiches_light.v4

Signalling equipment
Signalling equipmentSignalling equipment
Signalling equipment

Acemo ventilation system uk
Acemo ventilation system ukAcemo ventilation system uk
Acemo ventilation system uk

Diprotex catalogue diamond tools stones & concrete
Diprotex catalogue diamond tools stones & concreteDiprotex catalogue diamond tools stones & concrete
Diprotex catalogue diamond tools stones & concrete

Globefleet catalog (priorité)
Globefleet catalog (priorité)Globefleet catalog (priorité)
Globefleet catalog (priorité)

2012 074 f1
2012 074 f12012 074 f1
2012 074 f1

Euroflex
EuroflexEuroflex
Euroflex

Catalogue atl basic_woman_pl
Catalogue atl basic_woman_plCatalogue atl basic_woman_pl
Catalogue atl basic_woman_pl

Cassese flpc
Cassese flpcCassese flpc
Cassese flpc

Siller folder modern style
Siller folder modern styleSiller folder modern style
Siller folder modern style

Start stop folder-uk
Start stop folder-ukStart stop folder-uk
Start stop folder-uk

Catalogue atl aw2011_man_ru
Catalogue atl aw2011_man_ruCatalogue atl aw2011_man_ru
Catalogue atl aw2011_man_ru

Techenergoprom pps
Techenergoprom ppsTechenergoprom pps
Techenergoprom pps

Jsc dap english
Jsc dap englishJsc dap english
Jsc dap english


Ähnlich wie Screen design gb de

Screen Vision
Screen VisionScreen Vision
Screen Vision
Caroline Moreau Mermet

Screen vision gb de
Screen vision gb deScreen vision gb de
Screen vision gb deEUROPAGES

Blackout 100%
Blackout 100%Blackout 100%
Blackout 100%
Caroline Moreau Mermet

000000270142
000000270142000000270142
000000270142cobra92


Ähnlich wie Screen design gb de (14)

Screen Vision
Screen VisionScreen Vision
Screen Vision

Screen vision gb de
Screen vision gb deScreen vision gb de
Screen vision gb de

Blackout 100%
Blackout 100%Blackout 100%
Blackout 100%

070308 flexible schläuche
070308 flexible schläuche070308 flexible schläuche
070308 flexible schläuche

100215 klebebänder
100215 klebebänder100215 klebebänder
100215 klebebänder

100112 vorlegebänder
100112 vorlegebänder100112 vorlegebänder
100112 vorlegebänder

070307 flexible schläuche
070307 flexible schläuche070307 flexible schläuche
070307 flexible schläuche

100113 vorlegebänder
100113 vorlegebänder100113 vorlegebänder
100113 vorlegebänder

000000270142
000000270142000000270142
000000270142

020303 elastische verbindungen
020303 elastische verbindungen020303 elastische verbindungen
020303 elastische verbindungen

100216 klebebänder
100216 klebebänder100216 klebebänder
100216 klebebänder

100217 klebebänder
100217 klebebänder100217 klebebänder
100217 klebebänder

100219 klebebänder
100219 klebebänder100219 klebebänder
100219 klebebänder

100202 klebebänder
100202 klebebänder100202 klebebänder
100202 klebebänder


Mehr von EUROPAGES

Présentation mp600
Présentation mp600Présentation mp600
Présentation mp600
EUROPAGES

Lehmann katalog-de.compressed
Lehmann katalog-de.compressedLehmann katalog-de.compressed
Lehmann katalog-de.compressed
EUROPAGES

chassignol
chassignol chassignol
chassignol
EUROPAGES

Pixis
PixisPixis
Pixis
EUROPAGES

2015 Brochure de vente : FRA
2015 Brochure de vente : FRA2015 Brochure de vente : FRA
2015 Brochure de vente : FRA
EUROPAGES

Megaform catalogue sport 2015-internet
Megaform catalogue sport 2015-internetMegaform catalogue sport 2015-internet
Megaform catalogue sport 2015-internet
EUROPAGES

Megaform catalogue sensory 2015-internet
Megaform catalogue sensory 2015-internetMegaform catalogue sensory 2015-internet
Megaform catalogue sensory 2015-internet
EUROPAGES

New weck schémas
New weck schémasNew weck schémas
New weck schémasEUROPAGES

Xlf brochure (fr)
Xlf brochure (fr)Xlf brochure (fr)
Xlf brochure (fr)EUROPAGES

Value line brochure rev11
Value line brochure rev11Value line brochure rev11
Value line brochure rev11
EUROPAGES

Pochure pi inline(fr)
Pochure pi inline(fr)Pochure pi inline(fr)
Pochure pi inline(fr)EUROPAGES

Pi save sense clapet pour ventouses
Pi save sense clapet pour ventousesPi save sense clapet pour ventouses
Pi save sense clapet pour ventousesEUROPAGES

Présentation1
Présentation1Présentation1
Présentation1EUROPAGES

Structure monitoring GANTNER INSTRUMENTS FRANCE
Structure monitoring GANTNER INSTRUMENTS FRANCEStructure monitoring GANTNER INSTRUMENTS FRANCE
Structure monitoring GANTNER INSTRUMENTS FRANCE
EUROPAGES

Monitoring photovoltaique GANTNER INSTRUMENTS FRANCE
Monitoring photovoltaique GANTNER INSTRUMENTS FRANCEMonitoring photovoltaique GANTNER INSTRUMENTS FRANCE
Monitoring photovoltaique GANTNER INSTRUMENTS FRANCE
EUROPAGES

Brochure Gantner Instruments
Brochure Gantner InstrumentsBrochure Gantner Instruments
Brochure Gantner Instruments
EUROPAGES

Brochure Q.series 2014 GANTNER INSTRUMENTS FRANCE
Brochure Q.series 2014 GANTNER INSTRUMENTS FRANCEBrochure Q.series 2014 GANTNER INSTRUMENTS FRANCE
Brochure Q.series 2014 GANTNER INSTRUMENTS FRANCE
EUROPAGES

Q.station concentrateur datalogger GANTNER INSTRUMENTS FRANCE
Q.station concentrateur datalogger GANTNER INSTRUMENTS FRANCEQ.station concentrateur datalogger GANTNER INSTRUMENTS FRANCE
Q.station concentrateur datalogger GANTNER INSTRUMENTS FRANCE
EUROPAGES

Décoration « derrière la porte »
Décoration « derrière la porte »Décoration « derrière la porte »
Décoration « derrière la porte »EUROPAGES


Mehr von EUROPAGES (20)

Présentation mp600
Présentation mp600Présentation mp600
Présentation mp600

Lehmann katalog-de.compressed
Lehmann katalog-de.compressedLehmann katalog-de.compressed
Lehmann katalog-de.compressed

chassignol
chassignol chassignol
chassignol

Pixis
PixisPixis
Pixis

2015 Brochure de vente : FRA
2015 Brochure de vente : FRA2015 Brochure de vente : FRA
2015 Brochure de vente : FRA

Megaform catalogue sport 2015-internet
Megaform catalogue sport 2015-internetMegaform catalogue sport 2015-internet
Megaform catalogue sport 2015-internet

Megaform catalogue sensory 2015-internet
Megaform catalogue sensory 2015-internetMegaform catalogue sensory 2015-internet
Megaform catalogue sensory 2015-internet

New weck schémas
New weck schémasNew weck schémas
New weck schémas

Xlf brochure (fr)
Xlf brochure (fr)Xlf brochure (fr)
Xlf brochure (fr)

Value line brochure rev11
Value line brochure rev11Value line brochure rev11
Value line brochure rev11

Pochure pi inline(fr)
Pochure pi inline(fr)Pochure pi inline(fr)
Pochure pi inline(fr)

Pi save sense clapet pour ventouses
Pi save sense clapet pour ventousesPi save sense clapet pour ventouses
Pi save sense clapet pour ventouses

Présentation1
Présentation1Présentation1
Présentation1

Structure monitoring GANTNER INSTRUMENTS FRANCE
Structure monitoring GANTNER INSTRUMENTS FRANCEStructure monitoring GANTNER INSTRUMENTS FRANCE
Structure monitoring GANTNER INSTRUMENTS FRANCE

Monitoring photovoltaique GANTNER INSTRUMENTS FRANCE
Monitoring photovoltaique GANTNER INSTRUMENTS FRANCEMonitoring photovoltaique GANTNER INSTRUMENTS FRANCE
Monitoring photovoltaique GANTNER INSTRUMENTS FRANCE

Brochure Gantner Instruments
Brochure Gantner InstrumentsBrochure Gantner Instruments
Brochure Gantner Instruments

Brochure Q.series 2014 GANTNER INSTRUMENTS FRANCE
Brochure Q.series 2014 GANTNER INSTRUMENTS FRANCEBrochure Q.series 2014 GANTNER INSTRUMENTS FRANCE
Brochure Q.series 2014 GANTNER INSTRUMENTS FRANCE

Q.station concentrateur datalogger GANTNER INSTRUMENTS FRANCE
Q.station concentrateur datalogger GANTNER INSTRUMENTS FRANCEQ.station concentrateur datalogger GANTNER INSTRUMENTS FRANCE
Q.station concentrateur datalogger GANTNER INSTRUMENTS FRANCE

Décoration « derrière la porte »
Décoration « derrière la porte »Décoration « derrière la porte »
Décoration « derrière la porte »

Plancha mania
Plancha maniaPlancha mania
Plancha mania


Screen design gb de

  • 1. Screen Screen Design COLLECTION Design Intelligent fabrics for solar protection Intelligente Gewebe für Sonnenschutz M-Screen 8501 M-Screen 8503 M-Screen 8505 Natura™ Tissu de fils de verre enduits S-Screen EXTERIOR AUSSENBEREICH INTERIOR INNENBEREICH PRINTABLE BEDRUCKBAR Widths: up to 310 cm Breiten: bis zu 310 cm www.sunscreen-mermet.com
  • 2. Screen Design M-Screen 8501 PRODUCT + FEATURES Glass, naturally mineral • Tight basket weave fabric with a decorative aspect • Excellent visual comfort thanks to a tight weave (OF 1%) for a total glare control: up to 97% of light rays filtered (Tv = 3%) • Thermal comfort: up to 66% of solar energy eliminated (gtot = 0,34) • Excellent mechanical resistance which allows tensioning of the fabric and high dimensional stability • Health/Safety: conforms to standard requirements for buildings open to the public • Printable: communication medium DIE + DER GEWEBE Das Glas: eine natürliche Mineralressource • Dichtes Natté-Gewebe, dekorative Optik • Ausgezeichneter visueller Komfort aufgrund der dichten Webart (OF 1%), für die vollständige Beseitigung von Blendeffekten: bis zu 97% der Lichtstrahlung werden gefiltert (Tv = 3%) • Thermischer Komfort: bis zu 66% der Sonnenenergie werden gefiltert (gtot = 0,34) • Ausgezeichnete mechanische Festigkeit für das Bespannen und hohe Formstabilität • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen mit Publikumsverkehr • Bedruckbar, Kommunikationsträger FIVE YEAR FIRE WARRANTY RETARDANT FÜNF-JAHRE SCHWER GARANTIE ENTFLAMMBAR BV 0062
  • 3. M-Screen 8501 3001 0730 0702 Charcoal Grey / Charcoal Grau Pearl Charcoal / Perlen Charcoal Pearl White / Perlen Weiss WIDTH / BREITE: WIDTH / BREITE: WIDTH / BREITE: 250 cm 250 cm 250 cm 0202 White / Weiss WIDTH / BREITE: 250 cm Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 1% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 0202 White / Weiss 20 71 9 0,34 2 0,25 2 20 79 17 17 0702 Pearl White / Perlen Weiss 14 47 39 0,42 1 0,27 2 12 50 9 10 0730 Pearl Charcoal / Perlen Charcoal 6 25 69 0,49 1 0,29 2 6 27 3 5 3001 Charcoal Grey / Charcoal Grau 3 9 88 0,54 0 0,30 2 3 8 0 2 2 gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal2transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing 2 calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". 2 gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). 2 Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen 2 Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. 2 Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. 2 2 Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
  • 4. M-Screen 8501 Screen Design The technical data Die technischen Daten COMPOSITION 36% Fibreglass / Glasfaser - 64% PVC ZUSAMMENSETZUNG FIRE, SMOKE M1 (F) - NFP 92 503 BRANDSCHUTZ- UND CLASSIFICATION AND B1 (DE) - DIN 4102-1 RAUCHKLASSE, UND OTHER OFFICIAL TEST TESTBERICHTE BS (GB) - 476 Pt 6 Class 0 REPORTS F3 (F) - NF F 16-101 FR, AS, B1 (CN), C UNO, HHV / Brennwert* HEALTH, SAFETY Oeko-Tex Standard 100 class IV: GESUNDHEIT, SICHERHEIT No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) OPENNESS FACTOR 1% ÖFFNUNGSFAKTOR UV SCREEN Up to 97% / Bis zu 97% ZURÜCKHALTEN DER UV-STRAHLUNG WIDTH 250 cm BREITE WEAVE Basket weave 1x2 / Natté 1x2 WEBART WEIGHT/m² 430 g ±5% - ISO 2286 - 2 GEWICHT/m² THICKNESS 0,55 mm ±5% - ISO 2286 - 3 DICKE MECHANICAL RESISTANCE BREAKING TEAR FOLDING MECHANISCHE FESTIGKEIT WARP ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT WEFT > 125 daN/5cm ≥ 5 daN ≥ 20 daN/5cm KETTRICHTUNG > 120 daN/5cm ≥ 4 daN ≥ 20 daN/5cm SCHUSSRICHTUNG ISO 1421 EN 1875-3 ISO 1421 ** ELONGATION (Warp and Weft) < 5% - ISO 1421 ZUGDEHNUNG (Kett- und Schussrichtung) COLOUR FASTNESS TO 7/8 - ISO 105 B02 LICHTECHTHEIT LIGHT (Scale of 8) White not graded / Farbe Weiss nicht bewertet (Blaumassstab bis 8) PACKAGING Rolls of 33 lm / Rollen von 33 lfm VERPACKUNG MAKING UP Advice note available on request KONFEKTION Pflegeanleitung, Konfektionshinweise: auf Anfrage The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard www.sunscreen-mermet.com
  • 5. Screen Design M-Screen 8503 PRODUCT + FEATURES Glass, naturally mineral • "Deco effect" of colours and textures: 39 colours available in 2 openness factors 3% (8503) and 5% (8505) in 200 and 250 cm widths • Up to 97% of light rays filtered: glare controlled (Tv = 3%) • Basket weave: transparency and thermal comfort • High mechanical resistance and dimensional stability • Health/Safety: conforms to standard requirements for buildings open to the public • Excellent printing medium DIE + DER GEWEBE Das Glas: eine natürliche Mineralressource • „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar, 2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von 200 und 250 cm • Bis zu 97% der Lichtstrahlung werden gefiltert: Blendschutz (Tv = 3%) • Natté-Gewebe: Transparenz und thermischer Komfort • Hohe mechanische Festigkeit und gute Formstabilität • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen mit Publikumsverkehr • Ausgezeichneter Druckträger FIVE YEAR FIRE WARRANTY RETARDANT FÜNF-JAHRE SCHWER GARANTIE ENTFLAMMBAR BV 0062
  • 6. M-Screen 8503 0710 0210 2022 Pearl Sable / Perlen Sand White Sable / Weiss Sand Linen Stone / Linen Stone WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0701 0201 0720 Pearl Grey / Perlen Grau White Grey / Weiss Grau Pearl Linen / Perlen Linen WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0707 0721 0207 Pearl / Perlen Pearl Lotus / Perlen Lotus White Pearl / Weiss Perlen WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0220 0222 0221 White Linen / Weiss Linen White Stone / Weiss Stone White Lotus / Weiss Lotus WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 3009 0709 0209 Charcoal Mandarin / Charcoal Mandarine Pearl Mandarin / Perlen Mandarine White Mandarin / Weiss Mandarine WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0771 2020 0271 Pearl Apricot / Perlen Apricot Linen / Linen White Apricot / Weiss Apricot WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0705 0205 0202 Pearl Canary / Perlen Canari White Canary / Weiss Canari White / Weiss WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
  • 7. Screen Design 3030 3001 0151 Charcoal / Charcoal Charcoal Grey / Charcoal Grau Grey Huntergreen / Grau Huntergreen WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 3006 3010 3071 Charcoal Bronze / Charcoal Bronze Charcoal Sable / Charcoal Sand Charcoal Apricot / Charcoal Apricot WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0121 0241 2041 Grey Lotus / Grau Lotus White Ultramarine / Weiss Ultramarine Linen Ultramarine / Linen Ultramarine WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0141 3091 3003 Grey Ultramarine / Grau Ultramarine Charcoal Sky / Charcoal Sky Charcoal Turquoise / Charcoal Türkis WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0703 0203 0291 Pearl Turquoise / Perlen Türkis White Turquoise / Weiss Türkis White Sky / Weiss Sky WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 3081 0781 0281 Charcoal Parrot / Charcoal Parrot Pearl Parrot / Perlen Parrot White Parrot / Weiss Parrot WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm www.sunscreen-mermet.com
  • 8. M-Screen 8503 The technical data Die technischen Daten COMPOSITION 36% Fibreglass / Glasfaser - 64% PVC ZUSAMMENSETZUNG FIRE, SMOKE M1 (F) - NFP 92 503 BRANDSCHUTZ- UND CLASSIFICATION AND B1 (DE) - DIN 4102-1 RAUCHKLASSE, UND OTHER OFFICIAL TEST TESTBERICHTE BS (GB) - 476 Pt 6 Class 0 REPORTS F3 (F) - NF F 16-101 FR, AS, B1 (CN), C UNO, HHV / Brennwert* HEALTH, SAFETY Oeko-Tex Standard 100 class IV: GESUNDHEIT, SICHERHEIT No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) OPENNESS FACTOR 3% ÖFFNUNGSFAKTOR UV SCREEN Up to 97% / Bis zu 97% ZURÜCKHALTEN DER UV-STRAHLUNG WIDTHS 200 - 250 cm / 89 - 127 mm BREITEN WEAVE Basket weave 1x2 / Natté 1x2 WEBART WEIGHT/m² 405 g ±5% - ISO 2286 - 2 GEWICHT/m² THICKNESS 0,50 mm ±5% - ISO 2286 - 3 DICKE MECHANICAL RESISTANCE BREAKING TEAR FOLDING MECHANISCHE FESTIGKEIT ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT WARP > 150 daN/5cm ≥ 5 daN ≥ 20 daN/5cm KETTRICHTUNG WEFT > 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm SCHUSSRICHTUNG ISO 1421 EN 1875-3 ISO 1421 ** ELONGATION (Warp and Weft) < 5% - ISO 1421 ZUGDEHNUNG (Kett- und Schussrichtung) COLOUR FASTNESS TO 7/8 - ISO 105 B02 LICHTECHTHEIT LIGHT (Scale of 8) White not graded / Farbe Weiss nicht bewertet (Blaumassstab bis 8) PACKAGING Rolls of 33 lm / Rollen von 33 lfm VERPACKUNG MAKING UP Advice note available on request KONFEKTION Pflegeanleitung, Konfektionshinweise: auf Anfrage The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
  • 9. M-Screen 8503 Design Screen Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 3% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 0222 White Stone / Weiss Stone 22 61 17 0,37 1 0,26 2 21 67 17 18 0205 White Canary / Weiss Canari 24 58 18 0,38 1 0,26 2 21 64 17 18 0202 White / Weiss 21 69 10 0,35 1 0,25 2 20 79 17 17 0281 White Parrot / Weiss Parrot 19 59 22 0,38 1 0,26 2 19 69 16 16 2022 Linen Stone / Linen Stone 23 53 24 0,40 1 0,26 2 19 55 16 17 0220 White Linen / Weiss Linen 21 62 17 0,37 1 0,25 2 18 68 14 15 0271 White Apricot / Weiss Apricot 24 62 14 0,37 1 0,25 2 18 64 15 16 0291 White Sky / Weiss Sky 21 60 19 0,38 1 0,26 2 17 63 14 15 0781 Pearl Parrot / Perlen Parrot 18 41 41 0,44 1 0,27 2 17 47 13 15 2020 Linen / Linen 21 53 26 0,40 1 0,26 2 17 55 14 14 0721 Pearl Lotus / Perlen Lotus 18 42 40 0,43 1 0,27 2 16 44 12 13 0221 White Lotus / Weiss Lotus 18 61 21 0,37 1 0,26 2 16 65 11 13 0720 Pearl Linen / Perlen Linen 18 44 38 0,43 1 0,27 2 15 47 11 13 0771 Pearl Apricot / Perlen Apricot 20 41 39 0,44 1 0,27 2 15 41 12 13 0207 White Pearl / Weiss Perlen 16 54 30 0,40 1 0,26 2 14 60 10 11 0705 Pearl Canary / Perlen Canari 17 42 41 0,43 1 0,27 2 14 45 10 12 0210 White Sable / Weiss Sand 17 54 29 0,40 1 0,26 2 14 57 10 12 0710 Pearl Sable / Perlen Sand 16 38 46 0,45 1 0,28 2 12 38 9 10 0203 White Turquoise / Weiss Türkis 19 52 29 0,40 1 0,26 2 12 49 8 10 0707 Pearl / Perlen 13 37 50 0,45 1 0,28 2 11 39 7 9 0709 Pearl Mandarin / Perlen Mandarine 19 39 42 0,44 1 0,28 2 11 31 6 9 0703 Pearl Turquoise / Perlen Türkis 15 38 47 0,45 1 0,28 2 10 34 6 8 0121 Grey Lotus / Grau Lotus 14 28 58 0,48 1 0,28 2 10 26 5 8 0209 White Mandarin / Weiss Mandarine 20 57 23 0,39 1 0,26 2 9 48 7 8 0201 White Grey / Weiss Grau 12 45 43 0,42 1 0,27 2 9 47 6 7 0241 White Ultramarine / Weiss Ultramarine 9 40 51 0,44 1 0,27 2 7 41 4 6 0701 Pearl Grey / Perlen Grau 10 30 60 0,47 1 0,28 2 7 29 4 6 2041 Linen Ultramarine / Linen Ultramarine 10 32 58 0,47 1 0,28 2 7 32 4 6 0141 Grey Ultramarine / Grau Ultramarine 9 17 74 0,51 0 0,29 2 7 13 2 5 3010 Charcoal Sable / Charcoal Sand 5 14 81 0,52 0 0,30 2 5 14 1 4 3081 Charcoal Parrot / Charcoal Parrot 5 15 80 0,52 0 0,30 2 5 19 2 4 0151 Grey Huntergreen / Grau Huntergreen 8 17 75 0,51 0 0,29 2 5 15 1 4 3091 Charcoal Sky / Charcoal Sky 5 14 81 0,52 0 0,30 2 4 15 2 3 3071 Charcoal Apricot / Charcoal Apricot 5 13 82 0,53 0 0,30 2 4 14 1 3 3001 Charcoal Grey / Charcoal Grau 5 10 85 0,54 0 0,30 2 4 9 1 3 3009 Charcoal Mandarin / Charcoal Mandarine 5 13 82 0,53 0 0,30 2 4 10 1 3 3003 Charcoal Turquoise / Charcoal Türkis 4 15 81 0,52 0 0,30 2 4 13 1 3 3006 Charcoal Bronze / Charcoal Bronze 3 7 90 0,54 0 0,30 2 3 6 1 2 3030 Charcoal / Charcoal 2 6 92 0,54 0 0,30 2 3 6 0 2 gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. www.sunscreen-mermet.com
  • 10. Screen Design M-Screen 8505 PRODUCT + FEATURES Glass, naturally mineral • "Deco effect" of colours and textures: 39 colours available in 2 openness factors 3% (8503) and 5% (8505) in 200 and 250 cm widths • 14 colours of the range available in wide width (310 cm) • Economical: 3 widths to reduce waste when making fabric panels • Excellent thermal and visual comfort, optimal transparency • High mechanical resistance and dimensional stability • Health/Safety: conforms to standard requirements for buildings open to the public • Excellent printing medium DIE + DER GEWEBE Das Glas: eine natürliche Mineralressource • „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar, 2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von 200 und 250 cm • Grosse Breite (310 cm) in 14 Farben der Palette verfügbar • Ökonomisch: 3 Breiten, um die Anfertigung der Stoffbahnen zu optimieren • Ausgezeichneter thermischer und visueller Komfort, optimale Transparenz • Hohe mechanische Festigkeit und gute Formstabilität • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen mit Publikumsverkehr • Ausgezeichneter Druckträger FIVE YEAR FIRE WARRANTY RETARDANT FÜNF-JAHRE SCHWER GARANTIE ENTFLAMMBAR BV 0062
  • 11. M-Screen 8505 0710 0210 2022 Pearl Sable / Perlen Sand White Sable / Weiss Sand Linen Stone / Linen Stone WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0701 0201 0720 Pearl Grey / Perlen Grau White Grey / Weiss Grau Pearl Linen / Perlen Linen WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 0707 0721 0207 Pearl / Perlen Pearl Lotus / Perlen Lotus White Pearl / Weiss Perlen WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 0220 0222 0221 White Linen / Weiss Linen White Stone / Weiss Stone White Lotus / Weiss Lotus WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 3009 0709 0209 Charcoal Mandarin / Charcoal Mandarine Pearl Mandarin / Perlen Mandarine White Mandarin / Weiss Mandarine WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0771 2020 0271 Pearl Apricot / Perlen Apricot Linen / Linen White Apricot / Weiss Apricot WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0705 0205 0202 Pearl Canary / Perlen Canari White Canary / Weiss Canari White / Weiss WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
  • 12. Screen Design 3030 3001 0151 Charcoal / Charcoal Charcoal Grey / Charcoal Grau Grey Huntergreen / Grau Huntergreen WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 3006 3010 3071 Charcoal Bronze / Charcoal Bronze Charcoal Sable / Charcoal Sand Charcoal Apricot / Charcoal Apricot WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 200 - 250 - 310 cm / 89 - 127 mm 0121 0241 2041 Grey Lotus / Grau Lotus White Ultramarine / Weiss Ultramarine Linen Ultramarine / Linen Ultramarine WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0141 3091 3003 Grey Ultramarine / Grau Ultramarine Charcoal Sky / Charcoal Sky Charcoal Turquoise / Charcoal Türkis WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 0703 0203 0291 Pearl Turquoise / Perlen Türkis White Turquoise / Weiss Türkis White Sky / Weiss Sky WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 3081 0781 0281 Charcoal Parrot / Charcoal Parrot Pearl Parrot / Perlen Parrot White Parrot / Weiss Parrot WIDTHS / BREITEN: WIDTHS / BREITEN: WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm 200 - 250 cm / 89 - 127 mm www.sunscreen-mermet.com
  • 13. M-Screen 8505 The technical data Die technischen Daten COMPOSITION 36% Fibreglass / Glasfaser - 64% PVC ZUSAMMENSETZUNG FIRE, SMOKE M1 (F) - NFP 92 503 BRANDSCHUTZ- UND CLASSIFICATION AND B1 (DE) - DIN 4102-1 RAUCHKLASSE, UND OTHER OFFICIAL TEST TESTBERICHTE BS (GB) - 476 Pt 6 Class 0 REPORTS F3 (F) - NF F 16-101 FR, AS, B1 (CN), C UNO, HHV / Brennwert Permeability to air / Luftdurchlässigkeit* HEALTH, SAFETY Oeko-Tex Standard 100 class IV: GESUNDHEIT, SICHERHEIT No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) OPENNESS FACTOR 5% ÖFFNUNGSFAKTOR UV SCREEN Up to 95% / Bis zu 95% ZURÜCKHALTEN DER UV-STRAHLUNG WIDTHS 200 - 250 - 310 cm (Depending on colours / Je nach Farbton) BREITEN 89 - 127 mm WEAVE Basket weave 1x2 / Natté 1x2 WEBART WEIGHT/m² 390 g ±5% - ISO 2286 - 2 GEWICHT/m² THICKNESS 0,50 mm ±5% - ISO 2286 - 3 DICKE MECHANICAL RESISTANCE BREAKING TEAR FOLDING MECHANISCHE FESTIGKEIT WARP ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT WEFT > 120 daN/5cm ≥ 5 daN ≥ 20 daN/5cm KETTRICHTUNG > 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm SCHUSSRICHTUNG ISO 1421 EN 1875-3 ISO 1421 ** ELONGATION (Warp and Weft) < 5% - ISO 1421 ZUGDEHNUNG (Kett- und Schussrichtung) COLOUR FASTNESS TO 7/8 - ISO 105 B02 LICHTECHTHEIT LIGHT (Scale of 8) White not graded / Farbe Weiss nicht bewertet (Blaumassstab bis 8) PACKAGING Widths / Breiten 200 - 250 cm / 89 - 127 mm: VERPACKUNG rolls of 33 lm / Rollen von 33 lfm Width / Breite 310 cm: rolls of 27 lm / Rollen von 27 lfm MAKING UP Advice note available on request KONFEKTION Pflegeanleitung, Konfektionshinweise: auf Anfrage The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
  • 14. M-Screen 8505 Design Screen Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 5% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 0281 White Parrot / Weiss Parrot 24 56 20 0,39 1 0,26 2 24 65 19 21 0221 White Lotus / Weiss Lotus 25 62 13 0,37 1 0,26 2 23 67 18 20 2022 Linen Stone / Linen Stone 25 51 24 0,41 1 0,27 2 22 54 17 19 0222 White Stone / Weiss Stone 23 61 16 0,37 1 0,26 2 22 67 16 18 0202 White / Weiss 21 69 10 0,35 1 0,25 2 21 77 16 18 0205 White Canary / Weiss Canari 23 61 16 0,37 1 0,26 2 21 67 16 18 0291 White Sky / Weiss Sky 23 59 18 0,38 1 0,26 2 20 62 15 17 0220 White Linen / Weiss Linen 22 62 16 0,37 1 0,25 2 19 67 14 16 0271 White Apricot / Weiss Apricot 25 59 16 0,38 1 0,26 2 19 61 15 16 2020 Linen / Linen 23 52 25 0,40 1 0,26 2 19 55 14 16 0781 Pearl Parrot / Perlen Parrot 19 40 41 0,44 1 0,27 2 19 46 13 16 0721 Pearl Lotus / Perlen Lotus 20 42 38 0,44 1 0,27 2 18 44 13 15 0771 Pearl Apricot / Perlen Apricot 21 42 37 0,44 1 0,27 2 18 42 12 15 0705 Pearl Canary / Perlen Canari 20 42 38 0,44 1 0,27 2 17 45 13 14 0207 White Pearl / Weiss Perlen 17 54 29 0,40 1 0,26 2 16 59 11 13 0720 Pearl Linen / Perlen Linen 19 43 38 0,43 1 0,27 2 16 45 11 13 0210 White Sable / Weiss Sand 18 54 28 0,40 1 0,26 2 14 57 8 12 0707 Pearl / Perlen 15 37 48 0,45 1 0,28 2 13 39 8 11 0209 White Mandarin / Weiss Mandarine 24 55 21 0,39 1 0,26 2 13 46 8 11 0203 White Turquoise / Weiss Türkis 19 56 25 0,39 1 0,26 2 12 54 7 10 0709 Pearl Mandarin / Perlen Mandarine 20 37 43 0,45 1 0,28 2 12 29 7 10 0703 Pearl Turquoise / Perlen Türkis 17 37 46 0,45 1 0,28 2 12 33 7 10 0710 Pearl Sable / Perlen Sand 16 36 48 0,45 1 0,28 2 12 36 7 10 2041 Linen Ultramarine / Linen Ultramarine 13 32 55 0,47 1 0,28 2 10 32 5 8 0201 White Grey / Weiss Grau 13 46 41 0,42 1 0,27 2 10 49 6 8 0121 Grey Lotus / Grau Lotus 14 30 56 0,47 1 0,28 2 10 28 5 8 0701 Pearl Grey / Perlen Grau 13 29 58 0,48 1 0,28 2 10 29 5 8 0241 White Ultramarine / Weiss Ultramarine 11 41 48 0,44 1 0,27 2 9 44 5 7 0141 Grey Ultramarine / Grau Ultramarine 10 16 74 0,52 0 0,30 2 7 13 2 5 3091 Charcoal Sky / Charcoal Sky 7 13 80 0,53 0 0,30 2 7 14 2 5 3071 Charcoal Apricot / Charcoal Apricot 7 14 79 0,52 0 0,30 2 6 14 2 5 3081 Charcoal Parrot / Charcoal Parrot 6 14 80 0,52 0 0,30 2 6 17 2 5 0151 Grey Huntergreen / Grau Huntergreen 9 17 74 0,51 0 0,29 2 6 14 2 5 3001 Charcoal Grey / Charcoal Grau 6 10 84 0,54 0 0,30 2 6 9 1 4 3010 Charcoal Sable / Charcoal Sand 6 14 80 0,52 0 0,30 2 5 14 1 4 3009 Charcoal Mandarin / Charcoal Mandarine 7 12 81 0,53 0 0,30 2 5 9 1 4 3003 Charcoal Turquoise / Charcoal Türkis 6 15 79 0,52 0 0,30 2 5 13 1 4 3006 Charcoal Bronze / Charcoal Bronze 5 7 88 0,54 0 0,30 2 5 6 1 4 3030 Charcoal / Charcoal 5 6 89 0,54 0 0,30 2 5 6 1 4 gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. www.sunscreen-mermet.com
  • 15. Screen Design Natura™ Tissu de fils de verre enduits PRODUCT + FEATURES Glass, naturally mineral • The fabric which is naturally "deco" • A unique "natural chiné effect" due to the technical features of its dual tone yarn • Thermal comfort: up to 63% of solar energy eliminated (gtot = 0,37) • Efficient control of glare and natural light: up to 94% of light rays filtered (Tv = 6%) • High mechanical resistance and good dimensional stability DIE + DER GEWEBE Das Glas: eine natürliche Mineralressource • Das „Deko“-Gewebe im Natur-Look • Ein unübertroffener „natürlicher Chiné-Effekt“ durch den hohen technischen Entwicklungsstand des zweifarbigen Fadens • Thermischer Komfort: bis zu 63% der Sonnenenergie werden gefiltert (gtot = 0,37) • Kontrolle des Tageslichts und Blendschutz: bis zu 94% der Lichtstrahlung werden gefiltert (Tv = 6%) • Hohe mechanische Festigkeit und gute Formstabilität FIVE YEAR FIRE WARRANTY RETARDANT FÜNF-JAHRE SCHWER GARANTIE ENTFLAMMBAR BV 0062
  • 16. Natura™ Tissu de fils de verre enduits D237 D226 D212 Hazelnut / Hasel Harvest / Ernte Tumbleweed / Amarant WIDTH / BREITE: WIDTH / BREITE: WIDTH / BREITE: 250 cm 250 cm 250 cm D249 D137 D112 Flagstone / Rock River Rock / Kieselstein Naturelle / Naturelle WIDTH / BREITE: WIDTH / BREITE: WIDTH / BREITE: 250 cm 250 cm 250 cm D012 Parchment / Pergament WIDTH / BREITE: 250 cm Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 5% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich D012 Parchment / Pergament 20 61 19 0,37 1 0,26 2 16 66 11 13 D112 Naturelle / Naturelle 17 51 32 0,40 1 0,26 2 12 53 7 10 D137 River Rock / Kieselstein 10 31 59 0,47 1 0,28 2 8 33 3 6 D212 Tumbleweed / Amarant 10 28 62 0,48 1 0,28 2 7 29 2 6 D249 Flagstone / Rock 8 20 72 0,50 0 0,29 2 7 20 2 5 D226 Harvest / Ernte 8 17 75 0,51 0 0,29 2 6 16 2 5 D237 Hazelnut / Hasel 6 15 79 0,52 0 0,30 2 6 14 1 4 2 gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal2transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
  • 17. Natura ™ Tissu de fils de verre enduits Screen Design The technical data Die technischen Daten COMPOSITION 36% Fibreglass / Glasfaser - 64% PVC ZUSAMMENSETZUNG FIRE, SMOKE FR (USA) - NFPA 701 BRANDSCHUTZ- UND CLASSIFICATION AND M2 (F) - NFP 92 503 RAUCHKLASSE, UND OTHER OFFICIAL TEST TESTBERICHTE F3 (F) - NF F 16-101 REPORTS AS, B1 (CN), C UNO, HHV / Brennwert* HEALTH, SAFETY Oeko-Tex Standard 100 class IV: GESUNDHEIT, SICHERHEIT No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) OPENNESS FACTOR 5% ÖFFNUNGSFAKTOR UV SCREEN Up to 94% / Bis zu 94% ZURÜCKHALTEN DER UV-STRAHLUNG WIDTH 250 cm BREITE WEAVE Basket weave 1x2 / Natté 1x2 WEBART WEIGHT/m² 400 g ±5% - ISO 2286 - 2 GEWICHT/m² THICKNESS 0,50 mm ±5% - ISO 2286 - 3 DICKE MECHANICAL RESISTANCE BREAKING TEAR FOLDING MECHANISCHE FESTIGKEIT ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT WARP > 150 daN/5cm ≥ 5 daN ≥ 20 daN/5cm KETTRICHTUNG WEFT > 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm SCHUSSRICHTUNG ISO 1421 EN 1875-3 ISO 1421 ** ELONGATION (Warp and Weft) < 5% - ISO 1421 ZUGDEHNUNG (Kett- und Schussrichtung) COLOUR FASTNESS TO 7/8 - ISO 105 B02 LICHTECHTHEIT LIGHT (Scale of 8) White not graded / Farbe Weiss nicht bewertet (Blaumassstab bis 8) PACKAGING Rolls of 27 lm / Rollen von 27 lfm VERPACKUNG MAKING UP Advice note available on request KONFEKTION Pflegeanleitung, Konfektionshinweise: auf Anfrage The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard www.sunscreen-mermet.com
  • 18. Screen Design S-Screen PRODUCT + FEATURES Glass, naturally mineral • Highly decorative fabric: woven wood aspect, natural atmosphere • Extra width: 310 cm to fit large-sized windows without weld joint • Thermal comfort: up to 61% of solar energy eliminated (gtot = 0,39) • Glare controlled: up to 95% of light rays filtered (Tv = 5%) • High mechanical resistance and good dimensional stability DIE + DER GEWEBE Das Glas: eine natürliche Mineralressource • Dekorative Gewebe: gewebte Holzoptik, natürliches Ambiente • Grosse Breite: 310 cm, zur nahtlosen Ausstattung grossen Glasfenstern • Thermischer Komfort: bis zu 61% der Sonnenenergie werden gefiltert (gtot = 0,39) • Blendschutz: bis zu 95% des Lichtstrahlung werden gefiltert (Tv = 5%) • Hohe mechanische Festigkeit und gute Formstabilität FIVE YEAR FIRE WARRANTY RETARDANT FÜNF-JAHRE SCHWER GARANTIE ENTFLAMMBAR BV 0062
  • 19. S-Screen 30W2 07C1 02D2 Carbon Granite Marble WIDTH / BREITE: WIDTH / BREITE: WIDTH / BREITE: 310 cm 310 cm 310 cm 61N3 10C2 20C1 Patina Cork Jute WIDTH / BREITE: WIDTH / BREITE: WIDTH / BREITE: 310 cm 310 cm 310 cm 02D1 Porcelain WIDTH / BREITE: 310 cm Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 4% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 02D1 Porcelain 12 56 32 0,39 1 0,26 2 12 61 6 10 20C1 Jute 11 41 48 0,44 1 0,27 2 9 42 5 8 02D2 Marble 9 51 40 0,40 1 0,26 2 9 57 5 7 10C2 Cork 10 37 53 0,45 1 0,28 2 8 36 3 7 07C1 Granite 8 32 60 0,46 1 0,28 2 7 34 2 5 61N3 Patina 6 20 74 0,50 0 0,29 2 5 18 1 4 30W2 Carbon 6 13 81 0,53 0 0,30 2 5 14 1 4 2 gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). 2 gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
  • 20. S-Screen Screen Design The technical data Die technischen Daten COMPOSITION 33,6% Fibreglass / Glasfaser - 59,6% PVC - 6,8% Polyester ZUSAMMENSETZUNG FIRE, SMOKE BRANDSCHUTZ- UND CLASSIFICATION AND FR (USA) - NFPA 701 RAUCHKLASSE, UND OTHER OFFICIAL TEST TESTBERICHTE REPORTS HEALTH, SAFETY Oeko-Tex Standard 100 class IV: GESUNDHEIT, SICHERHEIT No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) OPENNESS FACTOR 4% ÖFFNUNGSFAKTOR UV SCREEN Up to 96% / Bis zu 96% ZURÜCKHALTEN DER UV-STRAHLUNG WIDTH 310 cm BREITE WEAVE Taffeta / Panamabindung WEBART WEIGHT/m² 630 g ±5% - ISO 2286 - 2 GEWICHT/m² THICKNESS 0,93 mm ±5% - ISO 2286 - 3 DICKE MECHANICAL RESISTANCE BREAKING TEAR FOLDING MECHANISCHE FESTIGKEIT ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT WARP > 120 daN/5cm ≥ 6 daN ≥ 20 daN/5cm KETTRICHTUNG WEFT > 260 daN/5cm ≥ 15 daN ≥ 20 daN/5cm SCHUSSRICHTUNG ISO 1421 EN 1875-3 ISO 1421 * ELONGATION (Warp and Weft) < 10% - ISO 1421 ZUGDEHNUNG (Kett- und Schussrichtung) COLOUR FASTNESS TO 7/8 - ISO 105 B02 LICHTECHTHEIT LIGHT (Scale of 8) White not graded / Farbe Weiss nicht bewertet (Blaumassstab bis 8) PACKAGING Rolls of 27 lm / Rollen von 27 lfm VERPACKUNG MAKING UP See user guide KONFEKTION Siehe Bedienungsanweisung The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich * Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard www.sunscreen-mermet.com
  • 21. > Storage conditions > Lagerbedingungen The fabric should always remain in its native outer packaging during storage, and/or moving. It is better to place the rolls of fabrics in individual cardboard tubes. The rolls of fabric should be stored horizontally, but not piled up, in a place where the temperature and level of humidity are as constant as possible. The fabric should never be folded. For long-term storage, it is not advisable to leave rolled or folded panels on top / © : Blindcraft NSW – Window Treatment NZ – Architen Landrell – B.Meudic/Studio Meudic – Michael Banks – Dimensions Displays 2005 of each other. Das Gewebe muss immer in seiner Originalverpackung bleiben, wenn es gelagert oder transportiert wird. Es empfiehlt sich, einzelne röhrenförmige Kartons zu verwenden, um die Tuchrollen aufzubewahren. Die Rollen sollten horizontal gelagert werden. Nicht übereinander stapeln! – Arshad Shadid Abdulla Pvt Ltd – Thermec – Viguier SA d’architecture – Realco – Ates – M. Couderette – Mermet S.A.S. Raumtemperatur und Luftfeuchtigkeit dürfen nur geringsten Schwankungen unterliegen. Das Gewebe auf keinem Fall falten. Bei längerer Lagerung Tücher nicht übereinander stapeln und nicht falten. > Care instructions > Pflege und Wartung Remove dust with vacuum cleaner or compressed air. Do not scrub. Do not use solvents or any abrasive substance that might damage the coating of fabric. Clean with a sponge or soft brush dipped in soapy water. Rinse with clear water. Leave the blind down until completely dry. Mit Staubsauger oder Druckluft entstauben. Oberfläche nicht zu stark scheuern. Weder Löse- noch Scheuermittel verwenden, damit die Beschichtung des Gewebes nicht beschädigt werden. Mit einem Schwamm oder einer weichen Bürste und Seifenwasser reinigen. Mit klarem Wasser abspülen. Gewebe in ausgerolltem Zustand vollständig trocknen lassen. www.sunscreen-mermet.com MERMET S.A.S. 58, chemin du Mont Maurin 38630 Veyrins - France Tel: +33 (0) 474 336 615 Fax: +33 (0) 474 339 729 www.sunscreen-mermet.com
