Screen
Design
www.sunscreen-mermet.com
Screen
Design
COLLECTION
M-Screen 8501
M-Screen 8503
M-Screen 8505
Natura™
Tissu de fils de verre enduits
S-Screen
Intelligent fabrics for solar protection
Intelligente Gewebe für Sonnenschutz
INTERIOR
INNENBEREICH
EXTERIOR
AUSSENBEREICH
PRINTABLE
BEDRUCKBAR
Widths: up to 310 cm
Breiten: bis zu 310 cm
Screen
Design
M-Screen 8501
PRODUCT
+FEATURES
• Tight basket weave fabric with a decorative aspect
• Excellent visual comfort thanks to a tight weave (OF 1%) for
a total glare control: up to 97% of light rays filtered (Tv = 3%)
• Thermal comfort: up to 66% of solar energy eliminated (gtot = 0,34)
• Excellent mechanical resistance which allows tensioning of the fabric
and high dimensional stability
• Health/Safety: conforms to standard requirements for buildings open to
the public
• Printable: communication medium
• Dichtes Natté-Gewebe, dekorative Optik
• Ausgezeichneter visueller Komfort aufgrund der dichten Webart
(OF 1%), für die vollständige Beseitigung von Blendeffekten: bis zu
97% der Lichtstrahlung werden gefiltert (Tv = 3%)
• Thermischer Komfort: bis zu 66% der Sonnenenergie werden gefiltert
(gtot = 0,34)
• Ausgezeichnete mechanische Festigkeit für das Bespannen und
hohe Formstabilität
• Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen
mit Publikumsverkehr
• Bedruckbar, Kommunikationsträger
Glass, naturally mineral
SCHWER
ENTFLAMMBAR
FIRE
RETARDANT
BV 0062
IMO
FÜNF-JAHRE
GARANTIE
FIVE YEAR
WARRANTY
DIE
+DER GEWEBE
Das Glas: eine natürliche Mineralressource
M-Screen 8501
3001
Charcoal Grey / Charcoal Grau
WIDTH / BREITE:
250 cm
0202
White / Weiss
WIDTH / BREITE:
250 cm
0730
Pearl Charcoal / Perlen Charcoal
WIDTH / BREITE:
250 cm
0702
Pearl White / Perlen Weiss
WIDTH / BREITE:
250 cm
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.
Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
OF 1% Thermal factors Optical factors
Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte
Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung
Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh
gtot internal blind / gtot Innenbereich
0202 White / Weiss
0702 Pearl White / Perlen Weiss
0730 Pearl Charcoal / Perlen Charcoal
3001 Charcoal Grey / Charcoal Grau
Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
20 71 9 0,34 0,25 20 79 17 17
14 47 39 0,42 0,27 12 50 9 10
6 25 69 0,49 0,29 6 27 3 5
3 9 88 0,54 0,30 3 8 0 2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
1
1
0
www.sunscreen-mermet.com
M-Screen 8501 Screen
Design
BREAKING TEAR FOLDING
ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT
> 125 daN/5cm ≥ 5 daN ≥ 20 daN/5cm
> 120 daN/5cm ≥ 4 daN ≥ 20 daN/5cm
ISO 1421 EN 1875-3 ISO 1421 **
< 5% - ISO 1421
7/8 - ISO 105 B02
White not graded / Farbe Weiss nicht bewertet
Rolls of 33 lm / Rollen von 33 lfm
Advice note available on request
Pflegeanleitung, Konfektionshinweise: auf Anfrage
1%
Up to 97% / Bis zu 97%
250 cm
Basket weave 1x2 / Natté 1x2
430 g ±5% - ISO 2286 - 2
0,55 mm ±5% - ISO 2286 - 3
36% Fibreglass / Glasfaser - 64% PVC
M1 (F) - NFP 92 503
B1 (DE) - DIN 4102-1
BS (GB) - 476 Pt 6 Class 0
F3 (F) - NF F 16-101
FR, AS, B1 (CN), C UNO, HHV / Brennwert*
Oeko-Tex Standard 100 class IV:
No chemicals harmful to health and safety of users
Enthält keine Chemikalien, die ungesund oder gefährlich für den
Verbraucher sind
Greenguard®: Guarantee of indoor air quality (VOC)
Garantiert die Qualität der Innenluft (VOC)
Die technischen Daten
ZUSAMMENSETZUNGCOMPOSITION
FIRE, SMOKE
CLASSIFICATION AND
OTHER OFFICIAL TEST
REPORTS
HEALTH, SAFETY GESUNDHEIT, SICHERHEIT
OPENNESS FACTOR
UV SCREEN
WIDTH
WEAVE
WEIGHT/m²
THICKNESS
MECHANICAL RESISTANCE
WARP
WEFT
ELONGATION (Warp and Weft)
COLOUR FASTNESS TO
LIGHT (Scale of 8)
PACKAGING
MAKING UP
BRANDSCHUTZ- UND
RAUCHKLASSE, UND
TESTBERICHTE
ÖFFNUNGSFAKTOR
ZURÜCKHALTEN DER UV-STRAHLUNG
BREITE
WEBART
GEWICHT/m²
DICKE
MECHANISCHE FESTIGKEIT
KETTRICHTUNG
SCHUSSRICHTUNG
ZUGDEHNUNG (Kett- und Schussrichtung)
LICHTECHTHEIT
(Blaumassstabbis8)
VERPACKUNG
KONFEKTION
The data in this document is for information only and may not be considered as binding
Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
*Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
The technical data
Screen
Design

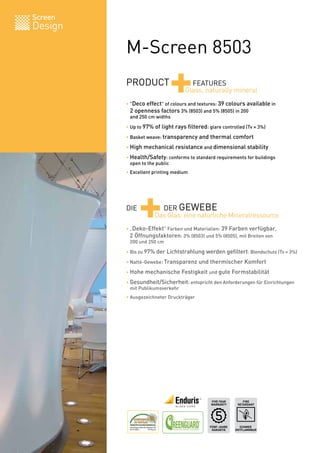

M-Screen 8503
PRODUCT
+FEATURES
• "Deco effect" of colours and textures: 39 colours available in
2 openness factors 3% (8503) and 5% (8505) in 200
and 250 cm widths
• Up to 97% of light rays filtered: glare controlled (Tv = 3%)
• Basket weave: transparency and thermal comfort
• High mechanical resistance and dimensional stability
• Health/Safety: conforms to standard requirements for buildings
open to the public
• Excellent printing medium
• „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar,
2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von
200 und 250 cm
• Bis zu 97% der Lichtstrahlung werden gefiltert: Blendschutz (Tv = 3%)
• Natté-Gewebe: Transparenz und thermischer Komfort
• Hohe mechanische Festigkeit und gute Formstabilität
• Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen
mit Publikumsverkehr
• Ausgezeichneter Druckträger
Glass, naturally mineral
SCHWER
ENTFLAMMBAR
FIRE
RETARDANT
BV 0062
IMO
FÜNF-JAHRE
GARANTIE
FIVE YEAR
WARRANTY
DIE
+DER GEWEBE
Das Glas: eine natürliche Mineralressource
M-Screen 8503
0710
Pearl Sable / Perlen Sand
0701
Pearl Grey / Perlen Grau
0707
Pearl / Perlen
0220
White Linen / Weiss Linen
3009
Charcoal Mandarin / Charcoal Mandarine
0771
Pearl Apricot / Perlen Apricot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0210
White Sable / Weiss Sand
0201
White Grey / Weiss Grau
0721
Pearl Lotus / Perlen Lotus
0222
White Stone / Weiss Stone
0709
Pearl Mandarin / Perlen Mandarine
2020
Linen / Linen
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
2022
Linen Stone / Linen Stone
0720
Pearl Linen / Perlen Linen
0207
White Pearl / Weiss Perlen
0221
White Lotus / Weiss Lotus
0209
White Mandarin / Weiss Mandarine
0271
White Apricot / Weiss Apricot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0705
Pearl Canary / Perlen Canari
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0205
White Canary / Weiss Canari
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0202
White / Weiss
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.

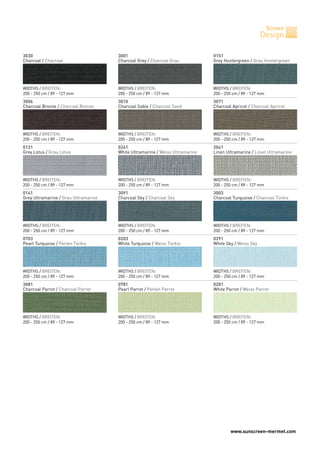

www.sunscreen-mermet.com
Screen
Design
3030
Charcoal / Charcoal
3006
Charcoal Bronze / Charcoal Bronze
0121
Grey Lotus / Grau Lotus
0141
Grey Ultramarine / Grau Ultramarine
0703
Pearl Turquoise / Perlen Türkis
3081
Charcoal Parrot / Charcoal Parrot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
3001
Charcoal Grey / Charcoal Grau
3010
Charcoal Sable / Charcoal Sand
0241
White Ultramarine / Weiss Ultramarine
3091
Charcoal Sky / Charcoal Sky
0203
White Turquoise / Weiss Türkis
0781
Pearl Parrot / Perlen Parrot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0151
Grey Huntergreen / Grau Huntergreen
3071
Charcoal Apricot / Charcoal Apricot
2041
Linen Ultramarine / Linen Ultramarine
3003
Charcoal Turquoise / Charcoal Türkis
0291
White Sky / Weiss Sky
0281
White Parrot / Weiss Parrot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
M-Screen 8503
BREAKING TEAR FOLDING
ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT
> 150 daN/5cm ≥ 5 daN ≥ 20 daN/5cm
> 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm
ISO 1421 EN 1875-3 ISO 1421 **
< 5% - ISO 1421
7/8 - ISO 105 B02
White not graded / Farbe Weiss nicht bewertet
Rolls of 33 lm / Rollen von 33 lfm
89 mm > 700 lm/lfm - 127 mm > 500 lm/lfm
Advice note available on request
Pflegeanleitung, Konfektionshinweise: auf Anfrage
3%
Up to 97% / Bis zu 97%
200 - 250 cm / 89 - 127 mm
Basket weave 1x2 / Natté 1x2
405 g ±5% - ISO 2286 - 2
0,50 mm ±5% - ISO 2286 - 3
36% Fibreglass / Glasfaser - 64% PVC
M1 (F) - NFP 92 503
B1 (DE) - DIN 4102-1
BS (GB) - 476 Pt 6 Class 0
F3 (F) - NF F 16-101
FR, AS, B1 (CN), C UNO, HHV / Brennwert*
Oeko-Tex Standard 100 class IV:
No chemicals harmful to health and safety of users
Enthält keine Chemikalien, die ungesund oder gefährlich für den
Verbraucher sind
Greenguard®: Guarantee of indoor air quality (VOC)
Garantiert die Qualität der Innenluft (VOC)
Die technischen Daten
ZUSAMMENSETZUNGCOMPOSITION
FIRE, SMOKE
CLASSIFICATION AND
OTHER OFFICIAL TEST
REPORTS
HEALTH, SAFETY GESUNDHEIT, SICHERHEIT
OPENNESS FACTOR
UV SCREEN
WIDTHS
WEAVE
WEIGHT/m²
THICKNESS
MECHANICAL RESISTANCE
WARP
WEFT
ELONGATION (Warp and Weft)
COLOUR FASTNESS TO
LIGHT (Scale of 8)
PACKAGING
MINIMUM PER ORDER
MAKING UP
BRANDSCHUTZ- UND
RAUCHKLASSE, UND
TESTBERICHTE
ÖFFNUNGSFAKTOR
ZURÜCKHALTEN DER UV-STRAHLUNG
BREITEN
WEBART
GEWICHT/m²
DICKE
MECHANISCHE FESTIGKEIT
KETTRICHTUNG
SCHUSSRICHTUNG
ZUGDEHNUNG (Kett- und Schussrichtung)
LICHTECHTHEIT
(Blaumassstabbis8)
VERPACKUNG
MINDESTMENGE
KONFEKTION
The technical data
The data in this document is for information only and may not be considered as binding
Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
*Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
www.sunscreen-mermet.com
M-Screen 8503 Screen
Design
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.

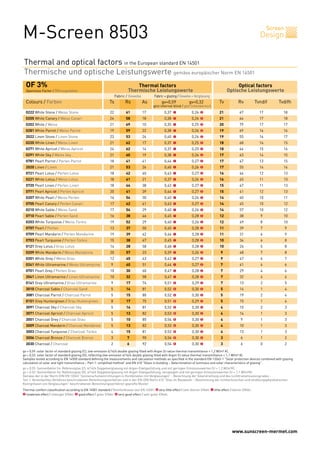

Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
OF 3% Thermal factors Optical factors
Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte
Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung
Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh
gtot internal blind / gtot Innenbereich
0222 White Stone / Weiss Stone
0205 White Canary / Weiss Canari
0202 White / Weiss
0281 White Parrot / Weiss Parrot
2022 Linen Stone / Linen Stone
0220 White Linen / Weiss Linen
0271 White Apricot / Weiss Apricot
0291 White Sky / Weiss Sky
0781 Pearl Parrot / Perlen Parrot
2020 Linen / Linen
0721 Pearl Lotus / Perlen Lotus
0221 White Lotus / Weiss Lotus
0720 Pearl Linen / Perlen Linen
0771 Pearl Apricot / Perlen Apricot
0207 White Pearl / Weiss Perlen
0705 Pearl Canary / Perlen Canari
0210 White Sable / Weiss Sand
0710 Pearl Sable / Perlen Sand
0203 White Turquoise / Weiss Türkis
0707 Pearl / Perlen
0709 Pearl Mandarin / Perlen Mandarine
0703 Pearl Turquoise / Perlen Türkis
0121 Grey Lotus / Grau Lotus
0209 White Mandarin / Weiss Mandarine
0201 White Grey / Weiss Grau
0241 White Ultramarine / Weiss Ultramarine
0701 Pearl Grey / Perlen Grau
2041 Linen Ultramarine / Linen Ultramarine
0141 Grey Ultramarine / Grau Ultramarine
3010 Charcoal Sable / Charcoal Sand
3081 Charcoal Parrot / Charcoal Parrot
0151 Grey Huntergreen / Grau Huntergreen
3091 Charcoal Sky / Charcoal Sky
3071 Charcoal Apricot / Charcoal Apricot
3001 Charcoal Grey / Charcoal Grau
3009 Charcoal Mandarin / Charcoal Mandarine
3003 Charcoal Turquoise / Charcoal Türkis
3006 Charcoal Bronze / Charcoal Bronze
3030 Charcoal / Charcoal
22 61 17 0,37 0,26 21 67 17 18
24 58 18 0,38 0,26 21 64 17 18
21 69 10 0,35 0,25 20 79 17 17
19 59 22 0,38 0,26 19 69 16 16
23 53 24 0,40 0,26 19 55 16 17
21 62 17 0,37 0,25 18 68 14 15
24 62 14 0,37 0,25 18 64 15 16
21 60 19 0,38 0,26 17 63 14 15
18 41 41 0,44 0,27 17 47 13 15
21 53 26 0,40 0,26 17 55 14 14
18 42 40 0,43 0,27 16 44 12 13
18 61 21 0,37 0,26 16 65 11 13
18 44 38 0,43 0,27 15 47 11 13
20 41 39 0,44 0,27 15 41 12 13
16 54 30 0,40 0,26 14 60 10 11
17 42 41 0,43 0,27 14 45 10 12
17 54 29 0,40 0,26 14 57 10 12
16 38 46 0,45 0,28 12 38 9 10
19 52 29 0,40 0,26 12 49 8 10
13 37 50 0,45 0,28 11 39 7 9
19 39 42 0,44 0,28 11 31 6 9
15 38 47 0,45 0,28 10 34 6 8
14 28 58 0,48 0,28 10 26 5 8
20 57 23 0,39 0,26 9 48 7 8
12 45 43 0,42 0,27 9 47 6 7
9 40 51 0,44 0,27 7 41 4 6
10 30 60 0,47 0,28 7 29 4 6
10 32 58 0,47 0,28 7 32 4 6
9 17 74 0,51 0,29 7 13 2 5
5 14 81 0,52 0,30 5 14 1 4
5 15 80 0,52 0,30 5 19 2 4
8 17 75 0,51 0,29 5 15 1 4
5 14 81 0,52 0,30 4 15 2 3
5 13 82 0,53 0,30 4 14 1 3
5 10 85 0,54 0,30 4 9 1 3
5 13 82 0,53 0,30 4 10 1 3
4 15 81 0,52 0,30 4 13 1 3
3 7 90 0,54 0,30 3 6 1 2
2 6 92 0,54 0,30 3 6 0 2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
0
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Screen
Design
M-Screen 8505
PRODUCT
+FEATURES
• "Deco effect" of colours and textures: 39 colours available in
2 openness factors 3% (8503) and 5% (8505) in 200
and 250 cm widths
• 14 colours of the range available in wide width (310 cm)
• Economical: 3 widths to reduce waste when making fabric panels
• Excellent thermal and visual comfort, optimal transparency
• High mechanical resistance and dimensional stability
• Health/Safety: conforms to standard requirements for buildings
open to the public
• Excellent printing medium
• „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar,
2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von
200 und 250 cm
• Grosse Breite (310 cm) in 14 Farben der Palette verfügbar
• Ökonomisch: 3 Breiten, um die Anfertigung der Stoffbahnen zu
optimieren
• Ausgezeichneter thermischer und visueller Komfort, optimale
Transparenz
• Hohe mechanische Festigkeit und gute Formstabilität
• Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen
mit Publikumsverkehr
• Ausgezeichneter Druckträger
Glass, naturally mineral
SCHWER
ENTFLAMMBAR
FIRE
RETARDANT
BV 0062
IMO
FÜNF-JAHRE
GARANTIE
FIVE YEAR
WARRANTY
DIE
+DER GEWEBE
Das Glas: eine natürliche Mineralressource
M-Screen 8505
Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
0710
Pearl Sable / Perlen Sand
0701
Pearl Grey / Perlen Grau
0707
Pearl / Perlen
0220
White Linen / Weiss Linen
3009
Charcoal Mandarin / Charcoal Mandarine
0771
Pearl Apricot / Perlen Apricot
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0210
White Sable / Weiss Sand
0201
White Grey / Weiss Grau
0721
Pearl Lotus / Perlen Lotus
0222
White Stone / Weiss Stone
0709
Pearl Mandarin / Perlen Mandarine
2020
Linen / Linen
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
2022
Linen Stone / Linen Stone
0720
Pearl Linen / Perlen Linen
0207
White Pearl / Weiss Perlen
0221
White Lotus / Weiss Lotus
0209
White Mandarin / Weiss Mandarine
0271
White Apricot / Weiss Apricot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0705
Pearl Canary / Perlen Canari
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0205
White Canary / Weiss Canari
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0202
White / Weiss
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
www.sunscreen-mermet.com
Screen
Design
3030
Charcoal / Charcoal
3006
Charcoal Bronze / Charcoal Bronze
0121
Grey Lotus / Grau Lotus
0141
Grey Ultramarine / Grau Ultramarine
0703
Pearl Turquoise / Perlen Türkis
3081
Charcoal Parrot / Charcoal Parrot
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
3001
Charcoal Grey / Charcoal Grau
3010
Charcoal Sable / Charcoal Sand
0241
White Ultramarine / Weiss Ultramarine
3091
Charcoal Sky / Charcoal Sky
0203
White Turquoise / Weiss Türkis
0781
Pearl Parrot / Perlen Parrot
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
0151
Grey Huntergreen / Grau Huntergreen
3071
Charcoal Apricot / Charcoal Apricot
2041
Linen Ultramarine / Linen Ultramarine
3003
Charcoal Turquoise / Charcoal Türkis
0291
White Sky / Weiss Sky
0281
White Parrot / Weiss Parrot
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 - 310 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
WIDTHS / BREITEN:
200 - 250 cm / 89 - 127 mm
M-Screen 8505
BREAKING TEAR FOLDING
ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT
> 120 daN/5cm ≥ 5 daN ≥ 20 daN/5cm
> 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm
ISO 1421 EN 1875-3 ISO 1421 **
< 5% - ISO 1421
7/8 - ISO 105 B02
White not graded / Farbe Weiss nicht bewertet
Widths / Breiten 200 - 250 cm / 89 - 127 mm:
rolls of 33 lm / Rollen von 33 lfm
Width / Breite 310 cm: rolls of 27 lm / Rollen von 27 lfm
89 mm > 700 lm/lfm - 127 mm > 500 lm/lfm
Advice note available on request
Pflegeanleitung, Konfektionshinweise: auf Anfrage
5%
Up to 95% / Bis zu 95%
200 - 250 - 310 cm (Depending on colours / Je nach Farbton)
89 - 127 mm
Basket weave 1x2 / Natté 1x2
390 g ±5% - ISO 2286 - 2
0,50 mm ±5% - ISO 2286 - 3
36% Fibreglass / Glasfaser - 64% PVC
M1 (F) - NFP 92 503
B1 (DE) - DIN 4102-1
BS (GB) - 476 Pt 6 Class 0
F3 (F) - NF F 16-101
FR, AS, B1 (CN), C UNO, HHV / Brennwert
Permeability to air / Luftdurchlässigkeit*
Oeko-Tex Standard 100 class IV:
No chemicals harmful to health and safety of users
Enthält keine Chemikalien, die ungesund oder gefährlich für den
Verbraucher sind
Greenguard®: Guarantee of indoor air quality (VOC)
Garantiert die Qualität der Innenluft (VOC)
ZUSAMMENSETZUNGCOMPOSITION
FIRE, SMOKE
CLASSIFICATION AND
OTHER OFFICIAL TEST
REPORTS
HEALTH, SAFETY GESUNDHEIT, SICHERHEIT
OPENNESS FACTOR
UV SCREEN
WIDTHS
WEAVE
WEIGHT/m²
THICKNESS
MECHANICAL RESISTANCE
WARP
WEFT
ELONGATION (Warp and Weft)
COLOUR FASTNESS TO
LIGHT (Scale of 8)
PACKAGING
MINIMUM PER ORDER
MAKING UP
BRANDSCHUTZ- UND
RAUCHKLASSE, UND
TESTBERICHTE
ÖFFNUNGSFAKTOR
ZURÜCKHALTEN DER UV-STRAHLUNG
BREITEN
WEBART
GEWICHT/m²
DICKE
MECHANISCHE FESTIGKEIT
KETTRICHTUNG
SCHUSSRICHTUNG
ZUGDEHNUNG (Kett- und Schussrichtung)
LICHTECHTHEIT
(Blaumassstabbis8)
VERPACKUNG
MINDESTMENGE
KONFEKTION
The technical data
The data in this document is for information only and may not be considered as binding
Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
*Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
Die technischen Daten
www.sunscreen-mermet.com
M-Screen 8505 Screen
Design
Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
OF 5% Thermal factors Optical factors
Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte
Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung
Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh
gtot internal blind / gtot Innenbereich
0281 White Parrot / Weiss Parrot
0221 White Lotus / Weiss Lotus
2022 Linen Stone / Linen Stone
0222 White Stone / Weiss Stone
0202 White / Weiss
0205 White Canary / Weiss Canari
0291 White Sky / Weiss Sky
0220 White Linen / Weiss Linen
0271 White Apricot / Weiss Apricot
2020 Linen / Linen
0781 Pearl Parrot / Perlen Parrot
0721 Pearl Lotus / Perlen Lotus
0771 Pearl Apricot / Perlen Apricot
0705 Pearl Canary / Perlen Canari
0207 White Pearl / Weiss Perlen
0720 Pearl Linen / Perlen Linen
0210 White Sable / Weiss Sand
0707 Pearl / Perlen
0209 White Mandarin / Weiss Mandarine
0203 White Turquoise / Weiss Türkis
0709 Pearl Mandarin / Perlen Mandarine
0703 Pearl Turquoise / Perlen Türkis
0710 Pearl Sable / Perlen Sand
2041 Linen Ultramarine / Linen Ultramarine
0201 White Grey / Weiss Grau
0121 Grey Lotus / Grau Lotus
0701 Pearl Grey / Perlen Grau
0241 White Ultramarine / Weiss Ultramarine
0141 Grey Ultramarine / Grau Ultramarine
3091 Charcoal Sky / Charcoal Sky
3071 Charcoal Apricot / Charcoal Apricot
3081 Charcoal Parrot / Charcoal Parrot
0151 Grey Huntergreen / Grau Huntergreen
3001 Charcoal Grey / Charcoal Grau
3010 Charcoal Sable / Charcoal Sand
3009 Charcoal Mandarin / Charcoal Mandarine
3003 Charcoal Turquoise / Charcoal Türkis
3006 Charcoal Bronze / Charcoal Bronze
3030 Charcoal / Charcoal
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.
24 56 20 0,39 0,26 24 65 19 21
25 62 13 0,37 0,26 23 67 18 20
25 51 24 0,41 0,27 22 54 17 19
23 61 16 0,37 0,26 22 67 16 18
23 69 8 0,35 0,25 21 77 16 18
23 61 16 0,37 0,26 21 67 16 18
23 59 18 0,38 0,26 20 62 15 17
22 62 16 0,37 0,25 19 67 14 16
25 59 16 0,38 0,26 19 61 15 16
23 52 25 0,40 0,26 19 55 14 16
19 40 41 0,44 0,27 19 46 13 16
20 42 38 0,44 0,27 18 44 13 15
21 42 37 0,44 0,27 18 42 12 15
20 42 38 0,44 0,27 17 45 13 14
18 55 27 0,39 0,26 16 60 11 13
19 43 38 0,43 0,27 16 45 11 13
18 54 28 0,40 0,26 14 57 8 12
15 37 48 0,45 0,28 13 39 8 11
24 55 21 0,39 0,26 13 46 8 11
19 56 25 0,39 0,26 12 54 7 10
20 37 43 0,45 0,28 12 29 7 10
17 37 46 0,45 0,28 12 33 7 10
16 36 48 0,45 0,28 12 36 7 10
13 32 55 0,47 0,28 10 32 5 8
13 46 41 0,42 0,27 10 49 6 8
14 30 56 0,47 0,28 10 28 5 8
13 29 58 0,48 0,28 10 29 5 8
11 41 48 0,44 0,27 9 44 5 7
10 16 74 0,52 0,30 7 13 2 5
7 13 80 0,53 0,30 7 14 2 5
7 14 79 0,52 0,30 6 14 2 5
6 14 80 0,52 0,30 6 17 2 5
9 17 74 0,51 0,29 6 14 2 5
6 10 84 0,54 0,30 6 9 1 4
6 14 80 0,52 0,30 5 14 1 4
7 12 81 0,53 0,30 5 9 1 4
6 15 79 0,52 0,30 5 13 1 4
5 7 88 0,54 0,30 5 6 1 4
5 6 89 0,54 0,30 5 6 1 4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
0
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Screen
Design
Natura™
Tissu de fils de verre enduits
SCHWER
ENTFLAMMBAR
FIRE
RETARDANT
BV 0062
IMO
FÜNF-JAHRE
GARANTIE
FIVE YEAR
WARRANTY
• Das „Deko“-Gewebe im Natur-Look
• Ein unübertroffener „natürlicher Chiné-Effekt“ durch den hohen
technischen Entwicklungsstand des zweifarbigen Fadens
• Thermischer Komfort: bis zu 63% der Sonnenenergie werden gefiltert
(gtot = 0,37)
• Kontrolle des Tageslichts und Blendschutz: bis zu 94% der
Lichtstrahlung werden gefiltert (Tv = 6%)
• Hohe mechanische Festigkeit und gute Formstabilität
• The fabric which is naturally "deco"
• A unique "natural chiné effect" due to the technical features
of its dual tone yarn
• Thermal comfort: up to 63% of solar energy eliminated (gtot = 0,37)
• Efficient control of glare and natural light: up to 94% of light rays
filtered (Tv = 6%)
• High mechanical resistance and good dimensional stability
SCHWER
ENTFLAMMBAR
FIRE
RETARDANT
BV 0062
IMO
FÜNF-JAHRE
GARANTIE
FIVE YEAR
WARRANTY
DIE
+DER GEWEBE
Das Glas: eine natürliche Mineralressource
PRODUCT
+FEATURES
Glass, naturally mineral
Natura™
Tissu de fils de verre enduits
D237
Hazelnut / Hasel
D249
Flagstone / Rock
D012
Parchment / Pergament
WIDTH / BREITE:
250 cm
WIDTH / BREITE:
250 cm
WIDTH / BREITE:
250 cm
D226
Harvest / Ernte
D137
River Rock / Kieselstein
WIDTH / BREITE:
250 cm
WIDTH / BREITE:
250 cm
D212
Tumbleweed / Amarant
D112
Naturelle / Naturelle
WIDTH / BREITE:
250 cm
WIDTH / BREITE:
250 cm
Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
OF 5% Thermal factors Optical factors
Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte
Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung
Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh
gtot internal blind / gtot Innenbereich
D012 Parchment / Pergament
D112 Naturelle / Naturelle
D137 River Rock / Kieselstein
D212 Tumbleweed / Amarant
D249 Flagstone / Rock
D226 Harvest / Ernte
D237 Hazelnut / Hasel
Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.
2
2
2
2
2
2
2
2
2
1
1
1
1
0
0
0
20 61 19 0,37 0,26 16 66 11 13
17 51 32 0,40 0,26 12 53 7 10
10 31 59 0,47 0,28 8 33 3 6
10 28 62 0,48 0,28 7 29 2 6
8 20 72 0,50 0,29 7 20 2 5
8 17 75 0,51 0,29 6 16 2 5
6 15 79 0,52 0,30 6 14 1 4
www.sunscreen-mermet.com

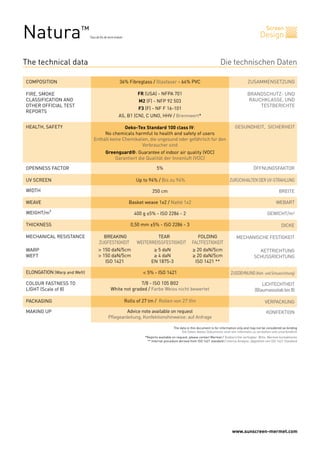

Screen
DesignNatura™
Tissu de fils de verre enduits
BREAKING TEAR FOLDING
ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT
> 150 daN/5cm ≥ 5 daN ≥ 20 daN/5cm
> 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm
ISO 1421 EN 1875-3 ISO 1421 **
< 5% - ISO 1421
7/8 - ISO 105 B02
White not graded / Farbe Weiss nicht bewertet
Rolls of 27 lm / Rollen von 27 lfm
Advice note available on request
Pflegeanleitung, Konfektionshinweise: auf Anfrage
5%
Up to 94% / Bis zu 94%
250 cm
Basket weave 1x2 / Natté 1x2
400 g ±5% - ISO 2286 - 2
0,50 mm ±5% - ISO 2286 - 3
36% Fibreglass / Glasfaser - 64% PVC
FR (USA) - NFPA 701
M2 (F) - NFP 92 503
F3 (F) - NF F 16-101
AS, B1 (CN), C UNO, HHV / Brennwert*
Oeko-Tex Standard 100 class IV:
No chemicals harmful to health and safety of users
Enthält keine Chemikalien, die ungesund oder gefährlich für den
Verbraucher sind
Greenguard®: Guarantee of indoor air quality (VOC)
Garantiert die Qualität der Innenluft (VOC)
Die technischen Daten
ZUSAMMENSETZUNGCOMPOSITION
FIRE, SMOKE
CLASSIFICATION AND
OTHER OFFICIAL TEST
REPORTS
HEALTH, SAFETY GESUNDHEIT, SICHERHEIT
OPENNESS FACTOR
UV SCREEN
WIDTH
WEAVE
WEIGHT/m²
THICKNESS
MECHANICAL RESISTANCE
WARP
WEFT
ELONGATION (Warp and Weft)
COLOUR FASTNESS TO
LIGHT (Scale of 8)
PACKAGING
MAKING UP
BRANDSCHUTZ- UND
RAUCHKLASSE, UND
TESTBERICHTE
ÖFFNUNGSFAKTOR
ZURÜCKHALTEN DER UV-STRAHLUNG
BREITE
WEBART
GEWICHT/m²
DICKE
MECHANISCHE FESTIGKEIT
KETTRICHTUNG
SCHUSSRICHTUNG
ZUGDEHNUNG (Kett- und Schussrichtung)
LICHTECHTHEIT
(Blaumassstabbis8)
VERPACKUNG
KONFEKTION
The technical data
The data in this document is for information only and may not be considered as binding
Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
*Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren
** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
Screen
Design
S-Screen
• Highly decorative fabric: woven wood aspect, natural atmosphere
• Extra width: 310 cm to fit large-sized windows without weld joint
• Thermal comfort: up to 61% of solar energy eliminated (gtot = 0,39)
• Glare controlled: up to 95% of light rays filtered (Tv = 5%)
• High mechanical resistance and good dimensional stability
• Dekorative Gewebe: gewebte Holzoptik, natürliches Ambiente
• Grosse Breite: 310 cm, zur nahtlosen Ausstattung grossen Glasfenstern
• Thermischer Komfort: bis zu 61% der Sonnenenergie werden
gefiltert (gtot = 0,39)
• Blendschutz: bis zu 95% des Lichtstrahlung werden gefiltert
(Tv = 5%)
• Hohe mechanische Festigkeit und gute Formstabilität
PRODUCT
+FEATURES
Glass, naturally mineral
DIE
+DER GEWEBE
Das Glas: eine natürliche Mineralressource
SCHWER
ENTFLAMMBAR
FIRE
RETARDANT
BV 0062
IMO
FÜNF-JAHRE
GARANTIE
FIVE YEAR
WARRANTY
S-Screen
30W2
Carbon
61N3
Patina
02D1
Porcelain
WIDTH / BREITE:
310 cm
WIDTH / BREITE:
310 cm
WIDTH / BREITE:
310 cm
07C1
Granite
10C2
Cork
WIDTH / BREITE:
310 cm
WIDTH / BREITE:
310 cm
02D2
Marble
20C1
Jute
WIDTH / BREITE:
310 cm
WIDTH / BREITE:
310 cm
Thermal and optical factors in the European standard EN 14501
Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501
OF 4% Thermal factors Optical factors
Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte
Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung
Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh
gtot internal blind / gtot Innenbereich
02D1 Porcelain
20C1 Jute
02D2 Marble
10C2 Cork
07C1 Granite
61N3 Patina
30W2 Carbon
gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K).
gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K).
Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing
calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing".
gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K).
gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K).
Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades -
Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen
Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster.
Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt.
2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt.
Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
12 56 32 0,39 0,26 12 61 6 10
11 41 48 0,44 0,27 9 42 5 8
9 51 40 0,40 0,26 9 57 5 7
10 37 53 0,45 0,28 8 36 3 7
8 32 60 0,46 0,28 7 34 2 5
6 20 74 0,50 0,29 5 18 1 4
6 13 81 0,53 0,30 5 14 1 4
2
2
2
2
2
2
2
2
2
1
1
1
1
1
0
0
www.sunscreen-mermet.com
S-Screen Screen
Design
BREAKING TEAR FOLDING
ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT
> 120 daN/5cm ≥ 6 daN ≥ 20 daN/5cm
> 260 daN/5cm ≥ 15 daN ≥ 20 daN/5cm
ISO 1421 EN 1875-3 ISO 1421 *
< 10% - ISO 1421
7/8 - ISO 105 B02
White not graded / Farbe Weiss nicht bewertet
Rolls of 27 lm / Rollen von 27 lfm
See user guide
Siehe Bedienungsanweisung
4%
Up to 96% / Bis zu 96%
310 cm
Taffeta / Panamabindung
630 g ±5% - ISO 2286 - 2
0,93 mm ±5% - ISO 2286 - 3
33,6% Fibreglass / Glasfaser - 59,6% PVC - 6,8% Polyester
FR (USA) - NFPA 701
Oeko-Tex Standard 100 class IV:
No chemicals harmful to health and safety of users
Enthält keine Chemikalien, die ungesund oder gefährlich für den
Verbraucher sind
Greenguard®: Guarantee of indoor air quality (VOC)
Garantiert die Qualität der Innenluft (VOC)
Die technischen Daten
ZUSAMMENSETZUNGCOMPOSITION
FIRE, SMOKE
CLASSIFICATION AND
OTHER OFFICIAL TEST
REPORTS
HEALTH, SAFETY GESUNDHEIT, SICHERHEIT
OPENNESS FACTOR
UV SCREEN
WIDTH
WEAVE
WEIGHT/m²
THICKNESS
MECHANICAL RESISTANCE
WARP
WEFT
ELONGATION (Warp and Weft)
COLOUR FASTNESS TO
LIGHT (Scale of 8)
PACKAGING
MAKING UP
BRANDSCHUTZ- UND
RAUCHKLASSE, UND
TESTBERICHTE
ÖFFNUNGSFAKTOR
ZURÜCKHALTEN DER UV-STRAHLUNG
BREITE
WEBART
GEWICHT/m²
DICKE
MECHANISCHE FESTIGKEIT
KETTRICHTUNG
SCHUSSRICHTUNG
ZUGDEHNUNG (Kett- und Schussrichtung)
LICHTECHTHEIT
(Blaumassstabbis8)
VERPACKUNG
KONFEKTION
The technical data
The data in this document is for information only and may not be considered as binding
Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich
* Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
/©:BlindcraftNSW–WindowTreatmentNZ–ArchitenLandrell–B.Meudic/StudioMeudic–MichaelBanks–DimensionsDisplays2005
–ArshadShadidAbdullaPvtLtd–Thermec–ViguierSAd’architecture–Realco–Ates–M.Couderette–MermetS.A.S.
02/2013
www.sunscreen-mermet.comMERMET S.A.S.
58, chemin du Mont Maurin
38630 Veyrins - France
Tel: +33 (0) 474 336 615
Fax: +33 (0) 474 339 729
www.sunscreen-mermet.com

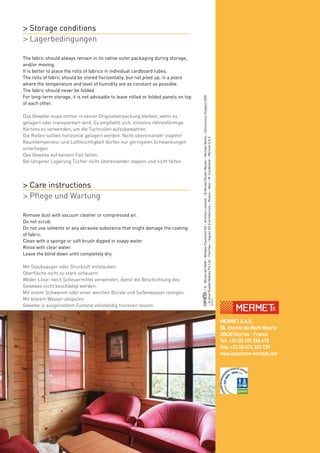

The fabric should always remain in its native outer packaging during storage,
and/or moving.
It is better to place the rolls of fabrics in individual cardboard tubes.
The rolls of fabric should be stored horizontally, but not piled up, in a place
where the temperature and level of humidity are as constant as possible.
The fabric should never be folded.
For long-term storage, it is not advisable to leave rolled or folded panels on top
of each other.
Das Gewebe muss immer in seiner Originalverpackung bleiben, wenn es
gelagert oder transportiert wird. Es empfiehlt sich, einzelne röhrenförmige
Kartons zu verwenden, um die Tuchrollen aufzubewahren.
Die Rollen sollten horizontal gelagert werden. Nicht übereinander stapeln!
Raumtemperatur und Luftfeuchtigkeit dürfen nur geringsten Schwankungen
unterliegen.
Das Gewebe auf keinem Fall falten.
Bei längerer Lagerung Tücher nicht übereinander stapeln und nicht falten.
> Storage conditions
> Lagerbedingungen
Remove dust with vacuum cleaner or compressed air.
Do not scrub.
Do not use solvents or any abrasive substance that might damage the coating
of fabric.
Clean with a sponge or soft brush dipped in soapy water.
Rinse with clear water.
Leave the blind down until completely dry.
Mit Staubsauger oder Druckluft entstauben.
Oberfläche nicht zu stark scheuern.
Weder Löse- noch Scheuermittel verwenden, damit die Beschichtung des
Gewebes nicht beschädigt werden.
Mit einem Schwamm oder einer weichen Bürste und Seifenwasser reinigen.
Mit klarem Wasser abspülen.
Gewebe in ausgerolltem Zustand vollständig trocknen lassen.
> Care instructions
> Pflege und Wartung

Weitere ähnliche Inhalte

Andere mochten auch

New update bookmarking site lists June 2013
New update bookmarking site lists June 2013New update bookmarking site lists June 2013
New update bookmarking site lists June 2013
SEO DON

Narrowed Horizons: the fiscal choices at Spending Review 2013 and beyond
Narrowed Horizons: the fiscal choices at Spending Review 2013 and beyondNarrowed Horizons: the fiscal choices at Spending Review 2013 and beyond
Narrowed Horizons: the fiscal choices at Spending Review 2013 and beyond
ResolutionFoundation

Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...
Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...
Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...
Todd Pearce

Folder Interagere-a4
Folder Interagere-a4Folder Interagere-a4
Folder Interagere-a4Interagere TC

LBBB + RBBB
LBBB + RBBBLBBB + RBBB
LBBB + RBBB
kashif Anwer

Scada Security Best Practices
Scada Security Best PracticesScada Security Best Practices
Scada Security Best Practices
AVEVA

Promoting Infolady for Building Inclusive Information and Knowledge System (P...
Promoting Infolady for Building Inclusive Information and Knowledge System (P...Promoting Infolady for Building Inclusive Information and Knowledge System (P...
Promoting Infolady for Building Inclusive Information and Knowledge System (P...
GDNet - Global Development Network, Cairo Office


Andere mochten auch (9)

New update bookmarking site lists June 2013
New update bookmarking site lists June 2013New update bookmarking site lists June 2013
New update bookmarking site lists June 2013

Posejdon Patrycja
Posejdon PatrycjaPosejdon Patrycja
Posejdon Patrycja

Narrowed Horizons: the fiscal choices at Spending Review 2013 and beyond
Narrowed Horizons: the fiscal choices at Spending Review 2013 and beyondNarrowed Horizons: the fiscal choices at Spending Review 2013 and beyond
Narrowed Horizons: the fiscal choices at Spending Review 2013 and beyond

Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...
Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...
Todd_Pearce_Mine Data System -Capital Rasising- International Mining technolo...

Suaiibaaaah
SuaiibaaaahSuaiibaaaah
Suaiibaaaah

Folder Interagere-a4
Folder Interagere-a4Folder Interagere-a4
Folder Interagere-a4

LBBB + RBBB
LBBB + RBBBLBBB + RBBB
LBBB + RBBB

Scada Security Best Practices
Scada Security Best PracticesScada Security Best Practices
Scada Security Best Practices

Promoting Infolady for Building Inclusive Information and Knowledge System (P...
Promoting Infolady for Building Inclusive Information and Knowledge System (P...Promoting Infolady for Building Inclusive Information and Knowledge System (P...
Promoting Infolady for Building Inclusive Information and Knowledge System (P...


Ähnlich wie Screen Design

Acoustic gb de
Acoustic gb deAcoustic gb de
Acoustic gb deEUROPAGES

Screen vision gb de
Screen vision gb deScreen vision gb de
Screen vision gb deEUROPAGES

Preisliste leichtdach dacheindeckung
Preisliste leichtdach dacheindeckungPreisliste leichtdach dacheindeckung
Preisliste leichtdach dacheindeckung
Fassadenverkleidung

External screen classic gb de
External screen classic gb deExternal screen classic gb de
External screen classic gb deEUROPAGES

Screen thermic gb de
Screen thermic gb deScreen thermic gb de
Screen thermic gb deEUROPAGES

Vortrag Pavatex
Vortrag PavatexVortrag Pavatex
Vortrag Pavatex
Anja Windmüller

Haustüren von PIENO Haustürenbau
Haustüren von PIENO HaustürenbauHaustüren von PIENO Haustürenbau
Haustüren von PIENO Haustürenbau
Fenster Schmidinger

Pieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlich
Pieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlichPieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlich
Pieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlich
Florian Schmidinger


Ähnlich wie Screen Design (20)

Acoustic gb de
Acoustic gb deAcoustic gb de
Acoustic gb de

Screen vision gb de
Screen vision gb deScreen vision gb de
Screen vision gb de

070307 flexible schläuche
070307 flexible schläuche070307 flexible schläuche
070307 flexible schläuche

070311 flexible schläuche
070311 flexible schläuche070311 flexible schläuche
070311 flexible schläuche

070303 flexible schläuche
070303 flexible schläuche070303 flexible schläuche
070303 flexible schläuche

Preisliste leichtdach dacheindeckung
Preisliste leichtdach dacheindeckungPreisliste leichtdach dacheindeckung
Preisliste leichtdach dacheindeckung

070308 flexible schläuche
070308 flexible schläuche070308 flexible schläuche
070308 flexible schläuche

070310 flexible schläuche
070310 flexible schläuche070310 flexible schläuche
070310 flexible schläuche

070305 flexible schläuche
070305 flexible schläuche070305 flexible schläuche
070305 flexible schläuche

External screen classic gb de
External screen classic gb deExternal screen classic gb de
External screen classic gb de

Screen thermic gb de
Screen thermic gb deScreen thermic gb de
Screen thermic gb de

070309 flexible schläuche
070309 flexible schläuche070309 flexible schläuche
070309 flexible schläuche

Vortrag Pavatex
Vortrag PavatexVortrag Pavatex
Vortrag Pavatex

070301 flexible schläuche
070301 flexible schläuche070301 flexible schläuche
070301 flexible schläuche

070302 flexible schläuche
070302 flexible schläuche070302 flexible schläuche
070302 flexible schläuche

100202 klebebänder
100202 klebebänder100202 klebebänder
100202 klebebänder

Haustüren von PIENO Haustürenbau
Haustüren von PIENO HaustürenbauHaustüren von PIENO Haustürenbau
Haustüren von PIENO Haustürenbau

Pieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlich
Pieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlichPieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlich
Pieno Haustürenkatalog - jetzt auch bei Fenster-Schmidinger erhältlich

100216 klebebänder
100216 klebebänder100216 klebebänder
100216 klebebänder

070304 flexible schläuche
070304 flexible schläuche070304 flexible schläuche
070304 flexible schläuche


Screen Design

  • 1. Screen Design www.sunscreen-mermet.com Screen Design COLLECTION M-Screen 8501 M-Screen 8503 M-Screen 8505 Natura™ Tissu de fils de verre enduits S-Screen Intelligent fabrics for solar protection Intelligente Gewebe für Sonnenschutz INTERIOR INNENBEREICH EXTERIOR AUSSENBEREICH PRINTABLE BEDRUCKBAR Widths: up to 310 cm Breiten: bis zu 310 cm
  • 2. Screen Design M-Screen 8501 PRODUCT +FEATURES • Tight basket weave fabric with a decorative aspect • Excellent visual comfort thanks to a tight weave (OF 1%) for a total glare control: up to 97% of light rays filtered (Tv = 3%) • Thermal comfort: up to 66% of solar energy eliminated (gtot = 0,34) • Excellent mechanical resistance which allows tensioning of the fabric and high dimensional stability • Health/Safety: conforms to standard requirements for buildings open to the public • Printable: communication medium • Dichtes Natté-Gewebe, dekorative Optik • Ausgezeichneter visueller Komfort aufgrund der dichten Webart (OF 1%), für die vollständige Beseitigung von Blendeffekten: bis zu 97% der Lichtstrahlung werden gefiltert (Tv = 3%) • Thermischer Komfort: bis zu 66% der Sonnenenergie werden gefiltert (gtot = 0,34) • Ausgezeichnete mechanische Festigkeit für das Bespannen und hohe Formstabilität • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen mit Publikumsverkehr • Bedruckbar, Kommunikationsträger Glass, naturally mineral SCHWER ENTFLAMMBAR FIRE RETARDANT BV 0062 IMO FÜNF-JAHRE GARANTIE FIVE YEAR WARRANTY DIE +DER GEWEBE Das Glas: eine natürliche Mineralressource
  • 3. M-Screen 8501 3001 Charcoal Grey / Charcoal Grau WIDTH / BREITE: 250 cm 0202 White / Weiss WIDTH / BREITE: 250 cm 0730 Pearl Charcoal / Perlen Charcoal WIDTH / BREITE: 250 cm 0702 Pearl White / Perlen Weiss WIDTH / BREITE: 250 cm gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 1% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 0202 White / Weiss 0702 Pearl White / Perlen Weiss 0730 Pearl Charcoal / Perlen Charcoal 3001 Charcoal Grey / Charcoal Grau Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich. 20 71 9 0,34 0,25 20 79 17 17 14 47 39 0,42 0,27 12 50 9 10 6 25 69 0,49 0,29 6 27 3 5 3 9 88 0,54 0,30 3 8 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 0
  • 4. www.sunscreen-mermet.com M-Screen 8501 Screen Design BREAKING TEAR FOLDING ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT > 125 daN/5cm ≥ 5 daN ≥ 20 daN/5cm > 120 daN/5cm ≥ 4 daN ≥ 20 daN/5cm ISO 1421 EN 1875-3 ISO 1421 ** < 5% - ISO 1421 7/8 - ISO 105 B02 White not graded / Farbe Weiss nicht bewertet Rolls of 33 lm / Rollen von 33 lfm Advice note available on request Pflegeanleitung, Konfektionshinweise: auf Anfrage 1% Up to 97% / Bis zu 97% 250 cm Basket weave 1x2 / Natté 1x2 430 g ±5% - ISO 2286 - 2 0,55 mm ±5% - ISO 2286 - 3 36% Fibreglass / Glasfaser - 64% PVC M1 (F) - NFP 92 503 B1 (DE) - DIN 4102-1 BS (GB) - 476 Pt 6 Class 0 F3 (F) - NF F 16-101 FR, AS, B1 (CN), C UNO, HHV / Brennwert* Oeko-Tex Standard 100 class IV: No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) Die technischen Daten ZUSAMMENSETZUNGCOMPOSITION FIRE, SMOKE CLASSIFICATION AND OTHER OFFICIAL TEST REPORTS HEALTH, SAFETY GESUNDHEIT, SICHERHEIT OPENNESS FACTOR UV SCREEN WIDTH WEAVE WEIGHT/m² THICKNESS MECHANICAL RESISTANCE WARP WEFT ELONGATION (Warp and Weft) COLOUR FASTNESS TO LIGHT (Scale of 8) PACKAGING MAKING UP BRANDSCHUTZ- UND RAUCHKLASSE, UND TESTBERICHTE ÖFFNUNGSFAKTOR ZURÜCKHALTEN DER UV-STRAHLUNG BREITE WEBART GEWICHT/m² DICKE MECHANISCHE FESTIGKEIT KETTRICHTUNG SCHUSSRICHTUNG ZUGDEHNUNG (Kett- und Schussrichtung) LICHTECHTHEIT (Blaumassstabbis8) VERPACKUNG KONFEKTION The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard The technical data
  • 5. Screen Design M-Screen 8503 PRODUCT +FEATURES • "Deco effect" of colours and textures: 39 colours available in 2 openness factors 3% (8503) and 5% (8505) in 200 and 250 cm widths • Up to 97% of light rays filtered: glare controlled (Tv = 3%) • Basket weave: transparency and thermal comfort • High mechanical resistance and dimensional stability • Health/Safety: conforms to standard requirements for buildings open to the public • Excellent printing medium • „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar, 2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von 200 und 250 cm • Bis zu 97% der Lichtstrahlung werden gefiltert: Blendschutz (Tv = 3%) • Natté-Gewebe: Transparenz und thermischer Komfort • Hohe mechanische Festigkeit und gute Formstabilität • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen mit Publikumsverkehr • Ausgezeichneter Druckträger Glass, naturally mineral SCHWER ENTFLAMMBAR FIRE RETARDANT BV 0062 IMO FÜNF-JAHRE GARANTIE FIVE YEAR WARRANTY DIE +DER GEWEBE Das Glas: eine natürliche Mineralressource
  • 6. M-Screen 8503 0710 Pearl Sable / Perlen Sand 0701 Pearl Grey / Perlen Grau 0707 Pearl / Perlen 0220 White Linen / Weiss Linen 3009 Charcoal Mandarin / Charcoal Mandarine 0771 Pearl Apricot / Perlen Apricot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0210 White Sable / Weiss Sand 0201 White Grey / Weiss Grau 0721 Pearl Lotus / Perlen Lotus 0222 White Stone / Weiss Stone 0709 Pearl Mandarin / Perlen Mandarine 2020 Linen / Linen WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 2022 Linen Stone / Linen Stone 0720 Pearl Linen / Perlen Linen 0207 White Pearl / Weiss Perlen 0221 White Lotus / Weiss Lotus 0209 White Mandarin / Weiss Mandarine 0271 White Apricot / Weiss Apricot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0705 Pearl Canary / Perlen Canari WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0205 White Canary / Weiss Canari WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0202 White / Weiss WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich.
  • 7. www.sunscreen-mermet.com Screen Design 3030 Charcoal / Charcoal 3006 Charcoal Bronze / Charcoal Bronze 0121 Grey Lotus / Grau Lotus 0141 Grey Ultramarine / Grau Ultramarine 0703 Pearl Turquoise / Perlen Türkis 3081 Charcoal Parrot / Charcoal Parrot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 3001 Charcoal Grey / Charcoal Grau 3010 Charcoal Sable / Charcoal Sand 0241 White Ultramarine / Weiss Ultramarine 3091 Charcoal Sky / Charcoal Sky 0203 White Turquoise / Weiss Türkis 0781 Pearl Parrot / Perlen Parrot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0151 Grey Huntergreen / Grau Huntergreen 3071 Charcoal Apricot / Charcoal Apricot 2041 Linen Ultramarine / Linen Ultramarine 3003 Charcoal Turquoise / Charcoal Türkis 0291 White Sky / Weiss Sky 0281 White Parrot / Weiss Parrot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm
  • 8. M-Screen 8503 BREAKING TEAR FOLDING ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT > 150 daN/5cm ≥ 5 daN ≥ 20 daN/5cm > 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm ISO 1421 EN 1875-3 ISO 1421 ** < 5% - ISO 1421 7/8 - ISO 105 B02 White not graded / Farbe Weiss nicht bewertet Rolls of 33 lm / Rollen von 33 lfm 89 mm > 700 lm/lfm - 127 mm > 500 lm/lfm Advice note available on request Pflegeanleitung, Konfektionshinweise: auf Anfrage 3% Up to 97% / Bis zu 97% 200 - 250 cm / 89 - 127 mm Basket weave 1x2 / Natté 1x2 405 g ±5% - ISO 2286 - 2 0,50 mm ±5% - ISO 2286 - 3 36% Fibreglass / Glasfaser - 64% PVC M1 (F) - NFP 92 503 B1 (DE) - DIN 4102-1 BS (GB) - 476 Pt 6 Class 0 F3 (F) - NF F 16-101 FR, AS, B1 (CN), C UNO, HHV / Brennwert* Oeko-Tex Standard 100 class IV: No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) Die technischen Daten ZUSAMMENSETZUNGCOMPOSITION FIRE, SMOKE CLASSIFICATION AND OTHER OFFICIAL TEST REPORTS HEALTH, SAFETY GESUNDHEIT, SICHERHEIT OPENNESS FACTOR UV SCREEN WIDTHS WEAVE WEIGHT/m² THICKNESS MECHANICAL RESISTANCE WARP WEFT ELONGATION (Warp and Weft) COLOUR FASTNESS TO LIGHT (Scale of 8) PACKAGING MINIMUM PER ORDER MAKING UP BRANDSCHUTZ- UND RAUCHKLASSE, UND TESTBERICHTE ÖFFNUNGSFAKTOR ZURÜCKHALTEN DER UV-STRAHLUNG BREITEN WEBART GEWICHT/m² DICKE MECHANISCHE FESTIGKEIT KETTRICHTUNG SCHUSSRICHTUNG ZUGDEHNUNG (Kett- und Schussrichtung) LICHTECHTHEIT (Blaumassstabbis8) VERPACKUNG MINDESTMENGE KONFEKTION The technical data The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
  • 9. www.sunscreen-mermet.com M-Screen 8503 Screen Design gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 3% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 0222 White Stone / Weiss Stone 0205 White Canary / Weiss Canari 0202 White / Weiss 0281 White Parrot / Weiss Parrot 2022 Linen Stone / Linen Stone 0220 White Linen / Weiss Linen 0271 White Apricot / Weiss Apricot 0291 White Sky / Weiss Sky 0781 Pearl Parrot / Perlen Parrot 2020 Linen / Linen 0721 Pearl Lotus / Perlen Lotus 0221 White Lotus / Weiss Lotus 0720 Pearl Linen / Perlen Linen 0771 Pearl Apricot / Perlen Apricot 0207 White Pearl / Weiss Perlen 0705 Pearl Canary / Perlen Canari 0210 White Sable / Weiss Sand 0710 Pearl Sable / Perlen Sand 0203 White Turquoise / Weiss Türkis 0707 Pearl / Perlen 0709 Pearl Mandarin / Perlen Mandarine 0703 Pearl Turquoise / Perlen Türkis 0121 Grey Lotus / Grau Lotus 0209 White Mandarin / Weiss Mandarine 0201 White Grey / Weiss Grau 0241 White Ultramarine / Weiss Ultramarine 0701 Pearl Grey / Perlen Grau 2041 Linen Ultramarine / Linen Ultramarine 0141 Grey Ultramarine / Grau Ultramarine 3010 Charcoal Sable / Charcoal Sand 3081 Charcoal Parrot / Charcoal Parrot 0151 Grey Huntergreen / Grau Huntergreen 3091 Charcoal Sky / Charcoal Sky 3071 Charcoal Apricot / Charcoal Apricot 3001 Charcoal Grey / Charcoal Grau 3009 Charcoal Mandarin / Charcoal Mandarine 3003 Charcoal Turquoise / Charcoal Türkis 3006 Charcoal Bronze / Charcoal Bronze 3030 Charcoal / Charcoal 22 61 17 0,37 0,26 21 67 17 18 24 58 18 0,38 0,26 21 64 17 18 21 69 10 0,35 0,25 20 79 17 17 19 59 22 0,38 0,26 19 69 16 16 23 53 24 0,40 0,26 19 55 16 17 21 62 17 0,37 0,25 18 68 14 15 24 62 14 0,37 0,25 18 64 15 16 21 60 19 0,38 0,26 17 63 14 15 18 41 41 0,44 0,27 17 47 13 15 21 53 26 0,40 0,26 17 55 14 14 18 42 40 0,43 0,27 16 44 12 13 18 61 21 0,37 0,26 16 65 11 13 18 44 38 0,43 0,27 15 47 11 13 20 41 39 0,44 0,27 15 41 12 13 16 54 30 0,40 0,26 14 60 10 11 17 42 41 0,43 0,27 14 45 10 12 17 54 29 0,40 0,26 14 57 10 12 16 38 46 0,45 0,28 12 38 9 10 19 52 29 0,40 0,26 12 49 8 10 13 37 50 0,45 0,28 11 39 7 9 19 39 42 0,44 0,28 11 31 6 9 15 38 47 0,45 0,28 10 34 6 8 14 28 58 0,48 0,28 10 26 5 8 20 57 23 0,39 0,26 9 48 7 8 12 45 43 0,42 0,27 9 47 6 7 9 40 51 0,44 0,27 7 41 4 6 10 30 60 0,47 0,28 7 29 4 6 10 32 58 0,47 0,28 7 32 4 6 9 17 74 0,51 0,29 7 13 2 5 5 14 81 0,52 0,30 5 14 1 4 5 15 80 0,52 0,30 5 19 2 4 8 17 75 0,51 0,29 5 15 1 4 5 14 81 0,52 0,30 4 15 2 3 5 13 82 0,53 0,30 4 14 1 3 5 10 85 0,54 0,30 4 9 1 3 5 13 82 0,53 0,30 4 10 1 3 4 15 81 0,52 0,30 4 13 1 3 3 7 90 0,54 0,30 3 6 1 2 2 6 92 0,54 0,30 3 6 0 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
  • 10. Screen Design M-Screen 8505 PRODUCT +FEATURES • "Deco effect" of colours and textures: 39 colours available in 2 openness factors 3% (8503) and 5% (8505) in 200 and 250 cm widths • 14 colours of the range available in wide width (310 cm) • Economical: 3 widths to reduce waste when making fabric panels • Excellent thermal and visual comfort, optimal transparency • High mechanical resistance and dimensional stability • Health/Safety: conforms to standard requirements for buildings open to the public • Excellent printing medium • „Deko-Effekt“ Farben und Materialien: 39 Farben verfügbar, 2 Öffnungsfaktoren: 3% (8503) und 5% (8505), mit Breiten von 200 und 250 cm • Grosse Breite (310 cm) in 14 Farben der Palette verfügbar • Ökonomisch: 3 Breiten, um die Anfertigung der Stoffbahnen zu optimieren • Ausgezeichneter thermischer und visueller Komfort, optimale Transparenz • Hohe mechanische Festigkeit und gute Formstabilität • Gesundheit/Sicherheit: entspricht den Anforderungen für Einrichtungen mit Publikumsverkehr • Ausgezeichneter Druckträger Glass, naturally mineral SCHWER ENTFLAMMBAR FIRE RETARDANT BV 0062 IMO FÜNF-JAHRE GARANTIE FIVE YEAR WARRANTY DIE +DER GEWEBE Das Glas: eine natürliche Mineralressource
  • 11. M-Screen 8505 Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich. 0710 Pearl Sable / Perlen Sand 0701 Pearl Grey / Perlen Grau 0707 Pearl / Perlen 0220 White Linen / Weiss Linen 3009 Charcoal Mandarin / Charcoal Mandarine 0771 Pearl Apricot / Perlen Apricot WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0210 White Sable / Weiss Sand 0201 White Grey / Weiss Grau 0721 Pearl Lotus / Perlen Lotus 0222 White Stone / Weiss Stone 0709 Pearl Mandarin / Perlen Mandarine 2020 Linen / Linen WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm 2022 Linen Stone / Linen Stone 0720 Pearl Linen / Perlen Linen 0207 White Pearl / Weiss Perlen 0221 White Lotus / Weiss Lotus 0209 White Mandarin / Weiss Mandarine 0271 White Apricot / Weiss Apricot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0705 Pearl Canary / Perlen Canari WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0205 White Canary / Weiss Canari WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0202 White / Weiss WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm
  • 12. www.sunscreen-mermet.com Screen Design 3030 Charcoal / Charcoal 3006 Charcoal Bronze / Charcoal Bronze 0121 Grey Lotus / Grau Lotus 0141 Grey Ultramarine / Grau Ultramarine 0703 Pearl Turquoise / Perlen Türkis 3081 Charcoal Parrot / Charcoal Parrot WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 3001 Charcoal Grey / Charcoal Grau 3010 Charcoal Sable / Charcoal Sand 0241 White Ultramarine / Weiss Ultramarine 3091 Charcoal Sky / Charcoal Sky 0203 White Turquoise / Weiss Türkis 0781 Pearl Parrot / Perlen Parrot WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm 0151 Grey Huntergreen / Grau Huntergreen 3071 Charcoal Apricot / Charcoal Apricot 2041 Linen Ultramarine / Linen Ultramarine 3003 Charcoal Turquoise / Charcoal Türkis 0291 White Sky / Weiss Sky 0281 White Parrot / Weiss Parrot WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 - 310 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm WIDTHS / BREITEN: 200 - 250 cm / 89 - 127 mm
  • 13. M-Screen 8505 BREAKING TEAR FOLDING ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT > 120 daN/5cm ≥ 5 daN ≥ 20 daN/5cm > 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm ISO 1421 EN 1875-3 ISO 1421 ** < 5% - ISO 1421 7/8 - ISO 105 B02 White not graded / Farbe Weiss nicht bewertet Widths / Breiten 200 - 250 cm / 89 - 127 mm: rolls of 33 lm / Rollen von 33 lfm Width / Breite 310 cm: rolls of 27 lm / Rollen von 27 lfm 89 mm > 700 lm/lfm - 127 mm > 500 lm/lfm Advice note available on request Pflegeanleitung, Konfektionshinweise: auf Anfrage 5% Up to 95% / Bis zu 95% 200 - 250 - 310 cm (Depending on colours / Je nach Farbton) 89 - 127 mm Basket weave 1x2 / Natté 1x2 390 g ±5% - ISO 2286 - 2 0,50 mm ±5% - ISO 2286 - 3 36% Fibreglass / Glasfaser - 64% PVC M1 (F) - NFP 92 503 B1 (DE) - DIN 4102-1 BS (GB) - 476 Pt 6 Class 0 F3 (F) - NF F 16-101 FR, AS, B1 (CN), C UNO, HHV / Brennwert Permeability to air / Luftdurchlässigkeit* Oeko-Tex Standard 100 class IV: No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) ZUSAMMENSETZUNGCOMPOSITION FIRE, SMOKE CLASSIFICATION AND OTHER OFFICIAL TEST REPORTS HEALTH, SAFETY GESUNDHEIT, SICHERHEIT OPENNESS FACTOR UV SCREEN WIDTHS WEAVE WEIGHT/m² THICKNESS MECHANICAL RESISTANCE WARP WEFT ELONGATION (Warp and Weft) COLOUR FASTNESS TO LIGHT (Scale of 8) PACKAGING MINIMUM PER ORDER MAKING UP BRANDSCHUTZ- UND RAUCHKLASSE, UND TESTBERICHTE ÖFFNUNGSFAKTOR ZURÜCKHALTEN DER UV-STRAHLUNG BREITEN WEBART GEWICHT/m² DICKE MECHANISCHE FESTIGKEIT KETTRICHTUNG SCHUSSRICHTUNG ZUGDEHNUNG (Kett- und Schussrichtung) LICHTECHTHEIT (Blaumassstabbis8) VERPACKUNG MINDESTMENGE KONFEKTION The technical data The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard Die technischen Daten
  • 14. www.sunscreen-mermet.com M-Screen 8505 Screen Design Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 5% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 0281 White Parrot / Weiss Parrot 0221 White Lotus / Weiss Lotus 2022 Linen Stone / Linen Stone 0222 White Stone / Weiss Stone 0202 White / Weiss 0205 White Canary / Weiss Canari 0291 White Sky / Weiss Sky 0220 White Linen / Weiss Linen 0271 White Apricot / Weiss Apricot 2020 Linen / Linen 0781 Pearl Parrot / Perlen Parrot 0721 Pearl Lotus / Perlen Lotus 0771 Pearl Apricot / Perlen Apricot 0705 Pearl Canary / Perlen Canari 0207 White Pearl / Weiss Perlen 0720 Pearl Linen / Perlen Linen 0210 White Sable / Weiss Sand 0707 Pearl / Perlen 0209 White Mandarin / Weiss Mandarine 0203 White Turquoise / Weiss Türkis 0709 Pearl Mandarin / Perlen Mandarine 0703 Pearl Turquoise / Perlen Türkis 0710 Pearl Sable / Perlen Sand 2041 Linen Ultramarine / Linen Ultramarine 0201 White Grey / Weiss Grau 0121 Grey Lotus / Grau Lotus 0701 Pearl Grey / Perlen Grau 0241 White Ultramarine / Weiss Ultramarine 0141 Grey Ultramarine / Grau Ultramarine 3091 Charcoal Sky / Charcoal Sky 3071 Charcoal Apricot / Charcoal Apricot 3081 Charcoal Parrot / Charcoal Parrot 0151 Grey Huntergreen / Grau Huntergreen 3001 Charcoal Grey / Charcoal Grau 3010 Charcoal Sable / Charcoal Sand 3009 Charcoal Mandarin / Charcoal Mandarine 3003 Charcoal Turquoise / Charcoal Türkis 3006 Charcoal Bronze / Charcoal Bronze 3030 Charcoal / Charcoal gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. 24 56 20 0,39 0,26 24 65 19 21 25 62 13 0,37 0,26 23 67 18 20 25 51 24 0,41 0,27 22 54 17 19 23 61 16 0,37 0,26 22 67 16 18 23 69 8 0,35 0,25 21 77 16 18 23 61 16 0,37 0,26 21 67 16 18 23 59 18 0,38 0,26 20 62 15 17 22 62 16 0,37 0,25 19 67 14 16 25 59 16 0,38 0,26 19 61 15 16 23 52 25 0,40 0,26 19 55 14 16 19 40 41 0,44 0,27 19 46 13 16 20 42 38 0,44 0,27 18 44 13 15 21 42 37 0,44 0,27 18 42 12 15 20 42 38 0,44 0,27 17 45 13 14 18 55 27 0,39 0,26 16 60 11 13 19 43 38 0,43 0,27 16 45 11 13 18 54 28 0,40 0,26 14 57 8 12 15 37 48 0,45 0,28 13 39 8 11 24 55 21 0,39 0,26 13 46 8 11 19 56 25 0,39 0,26 12 54 7 10 20 37 43 0,45 0,28 12 29 7 10 17 37 46 0,45 0,28 12 33 7 10 16 36 48 0,45 0,28 12 36 7 10 13 32 55 0,47 0,28 10 32 5 8 13 46 41 0,42 0,27 10 49 6 8 14 30 56 0,47 0,28 10 28 5 8 13 29 58 0,48 0,28 10 29 5 8 11 41 48 0,44 0,27 9 44 5 7 10 16 74 0,52 0,30 7 13 2 5 7 13 80 0,53 0,30 7 14 2 5 7 14 79 0,52 0,30 6 14 2 5 6 14 80 0,52 0,30 6 17 2 5 9 17 74 0,51 0,29 6 14 2 5 6 10 84 0,54 0,30 6 9 1 4 6 14 80 0,52 0,30 5 14 1 4 7 12 81 0,53 0,30 5 9 1 4 6 15 79 0,52 0,30 5 13 1 4 5 7 88 0,54 0,30 5 6 1 4 5 6 89 0,54 0,30 5 6 1 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
  • 15. Screen Design Natura™ Tissu de fils de verre enduits SCHWER ENTFLAMMBAR FIRE RETARDANT BV 0062 IMO FÜNF-JAHRE GARANTIE FIVE YEAR WARRANTY • Das „Deko“-Gewebe im Natur-Look • Ein unübertroffener „natürlicher Chiné-Effekt“ durch den hohen technischen Entwicklungsstand des zweifarbigen Fadens • Thermischer Komfort: bis zu 63% der Sonnenenergie werden gefiltert (gtot = 0,37) • Kontrolle des Tageslichts und Blendschutz: bis zu 94% der Lichtstrahlung werden gefiltert (Tv = 6%) • Hohe mechanische Festigkeit und gute Formstabilität • The fabric which is naturally "deco" • A unique "natural chiné effect" due to the technical features of its dual tone yarn • Thermal comfort: up to 63% of solar energy eliminated (gtot = 0,37) • Efficient control of glare and natural light: up to 94% of light rays filtered (Tv = 6%) • High mechanical resistance and good dimensional stability SCHWER ENTFLAMMBAR FIRE RETARDANT BV 0062 IMO FÜNF-JAHRE GARANTIE FIVE YEAR WARRANTY DIE +DER GEWEBE Das Glas: eine natürliche Mineralressource PRODUCT +FEATURES Glass, naturally mineral
  • 16. Natura™ Tissu de fils de verre enduits D237 Hazelnut / Hasel D249 Flagstone / Rock D012 Parchment / Pergament WIDTH / BREITE: 250 cm WIDTH / BREITE: 250 cm WIDTH / BREITE: 250 cm D226 Harvest / Ernte D137 River Rock / Kieselstein WIDTH / BREITE: 250 cm WIDTH / BREITE: 250 cm D212 Tumbleweed / Amarant D112 Naturelle / Naturelle WIDTH / BREITE: 250 cm WIDTH / BREITE: 250 cm Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 5% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich D012 Parchment / Pergament D112 Naturelle / Naturelle D137 River Rock / Kieselstein D212 Tumbleweed / Amarant D249 Flagstone / Rock D226 Harvest / Ernte D237 Hazelnut / Hasel Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich. gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. 2 2 2 2 2 2 2 2 2 1 1 1 1 0 0 0 20 61 19 0,37 0,26 16 66 11 13 17 51 32 0,40 0,26 12 53 7 10 10 31 59 0,47 0,28 8 33 3 6 10 28 62 0,48 0,28 7 29 2 6 8 20 72 0,50 0,29 7 20 2 5 8 17 75 0,51 0,29 6 16 2 5 6 15 79 0,52 0,30 6 14 1 4
  • 17. www.sunscreen-mermet.com Screen DesignNatura™ Tissu de fils de verre enduits BREAKING TEAR FOLDING ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT > 150 daN/5cm ≥ 5 daN ≥ 20 daN/5cm > 150 daN/5cm ≥ 4 daN ≥ 20 daN/5cm ISO 1421 EN 1875-3 ISO 1421 ** < 5% - ISO 1421 7/8 - ISO 105 B02 White not graded / Farbe Weiss nicht bewertet Rolls of 27 lm / Rollen von 27 lfm Advice note available on request Pflegeanleitung, Konfektionshinweise: auf Anfrage 5% Up to 94% / Bis zu 94% 250 cm Basket weave 1x2 / Natté 1x2 400 g ±5% - ISO 2286 - 2 0,50 mm ±5% - ISO 2286 - 3 36% Fibreglass / Glasfaser - 64% PVC FR (USA) - NFPA 701 M2 (F) - NFP 92 503 F3 (F) - NF F 16-101 AS, B1 (CN), C UNO, HHV / Brennwert* Oeko-Tex Standard 100 class IV: No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) Die technischen Daten ZUSAMMENSETZUNGCOMPOSITION FIRE, SMOKE CLASSIFICATION AND OTHER OFFICIAL TEST REPORTS HEALTH, SAFETY GESUNDHEIT, SICHERHEIT OPENNESS FACTOR UV SCREEN WIDTH WEAVE WEIGHT/m² THICKNESS MECHANICAL RESISTANCE WARP WEFT ELONGATION (Warp and Weft) COLOUR FASTNESS TO LIGHT (Scale of 8) PACKAGING MAKING UP BRANDSCHUTZ- UND RAUCHKLASSE, UND TESTBERICHTE ÖFFNUNGSFAKTOR ZURÜCKHALTEN DER UV-STRAHLUNG BREITE WEBART GEWICHT/m² DICKE MECHANISCHE FESTIGKEIT KETTRICHTUNG SCHUSSRICHTUNG ZUGDEHNUNG (Kett- und Schussrichtung) LICHTECHTHEIT (Blaumassstabbis8) VERPACKUNG KONFEKTION The technical data The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich *Reports available on request, please contact Mermet / Testberichte verfügbar: Bitte, Mermet kontaktieren ** Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
  • 18. Screen Design S-Screen • Highly decorative fabric: woven wood aspect, natural atmosphere • Extra width: 310 cm to fit large-sized windows without weld joint • Thermal comfort: up to 61% of solar energy eliminated (gtot = 0,39) • Glare controlled: up to 95% of light rays filtered (Tv = 5%) • High mechanical resistance and good dimensional stability • Dekorative Gewebe: gewebte Holzoptik, natürliches Ambiente • Grosse Breite: 310 cm, zur nahtlosen Ausstattung grossen Glasfenstern • Thermischer Komfort: bis zu 61% der Sonnenenergie werden gefiltert (gtot = 0,39) • Blendschutz: bis zu 95% des Lichtstrahlung werden gefiltert (Tv = 5%) • Hohe mechanische Festigkeit und gute Formstabilität PRODUCT +FEATURES Glass, naturally mineral DIE +DER GEWEBE Das Glas: eine natürliche Mineralressource SCHWER ENTFLAMMBAR FIRE RETARDANT BV 0062 IMO FÜNF-JAHRE GARANTIE FIVE YEAR WARRANTY
  • 19. S-Screen 30W2 Carbon 61N3 Patina 02D1 Porcelain WIDTH / BREITE: 310 cm WIDTH / BREITE: 310 cm WIDTH / BREITE: 310 cm 07C1 Granite 10C2 Cork WIDTH / BREITE: 310 cm WIDTH / BREITE: 310 cm 02D2 Marble 20C1 Jute WIDTH / BREITE: 310 cm WIDTH / BREITE: 310 cm Thermal and optical factors in the European standard EN 14501 Thermische und optische Leistungswerte gemäss europäischer Norm EN 14501 OF 4% Thermal factors Optical factors Openness Factor / Öffnungsfaktor Thermische Leistungswerte Optische Leistungswerte Fabric / Gewebe Fabric + glazing / Gewebe + Verglasung Colours / Farben Ts Rs As gv=0,59 gv=0,32 Tv Rv Tvndif Tvdifh gtot internal blind / gtot Innenbereich 02D1 Porcelain 20C1 Jute 02D2 Marble 10C2 Cork 07C1 Granite 61N3 Patina 30W2 Carbon gv = 0,59: solar factor of standard glazing (C), low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,2 W/m² K). gv = 0,32: solar factor of standard glazing (D), reflecting low-emission 4/16/4 double glazing filled with Argon (U value thermal transmittance = 1,1 W/m² K). Samples tested according to EN 14500 standard defining the measurements and calculation methods as specified in the standard EN 13363-1 "Solar protection devices combined with glazing calculation of solar and light transmittance – Part 1: simplified method" and EN 410 "Glass in building – Determination of luminous and solar characteristics of glazing". gv = 0,59: Sonnenfaktor für Referenzglas (C), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung und mit geringen Emissionswerten (U = 1,2 W/m²K). gv = 0,32: Sonnenfaktor für Referenzglas (D), 4/16/4 Doppelverglasung mit Argon-Edelgasfüllung, verspiegelt und mit geringen Emissionswerten (U = 1,1 W/m²K). Gemäss der in der Norm DIN EN 13363 “Sonnenschutzeinrichtungen in Kombination mit Verglasungen” - Berechnung der Solarstrahlung und des Lichttransmissionsgrades - Teil 1: Vereinfachtes Verfahren beschriebenen Berechnungsverfahren und in der EN-DIN Norm 410 “Glas im Bauwesen – Bestimmung der lichttechnischen und strahlungsphysikalischen Kenngrössen von Verglasungen” beschriebenen Berechnungsverfahren geprüfte Muster. Thermal comfort classification according to EN 14501 standard / Komfortklasse laut EN 14501: 0 very little effect / sehr kleiner Effekt. 1 little effect / kleiner Effekt. 2 moderate effect / mässiger Effekt. 3 good effect / guter Effekt. 4 very good effect / sehr guter Effekt. Colours in the prints may be slightly different from the actual ones. / Geringfügige Farbabweichungen bei bedruckten Farben sind möglich. 12 56 32 0,39 0,26 12 61 6 10 11 41 48 0,44 0,27 9 42 5 8 9 51 40 0,40 0,26 9 57 5 7 10 37 53 0,45 0,28 8 36 3 7 8 32 60 0,46 0,28 7 34 2 5 6 20 74 0,50 0,29 5 18 1 4 6 13 81 0,53 0,30 5 14 1 4 2 2 2 2 2 2 2 2 2 1 1 1 1 1 0 0
  • 20. www.sunscreen-mermet.com S-Screen Screen Design BREAKING TEAR FOLDING ZUGFESTIGKEIT WEITERREISSFESTIGKEIT FALTFESTIGKEIT > 120 daN/5cm ≥ 6 daN ≥ 20 daN/5cm > 260 daN/5cm ≥ 15 daN ≥ 20 daN/5cm ISO 1421 EN 1875-3 ISO 1421 * < 10% - ISO 1421 7/8 - ISO 105 B02 White not graded / Farbe Weiss nicht bewertet Rolls of 27 lm / Rollen von 27 lfm See user guide Siehe Bedienungsanweisung 4% Up to 96% / Bis zu 96% 310 cm Taffeta / Panamabindung 630 g ±5% - ISO 2286 - 2 0,93 mm ±5% - ISO 2286 - 3 33,6% Fibreglass / Glasfaser - 59,6% PVC - 6,8% Polyester FR (USA) - NFPA 701 Oeko-Tex Standard 100 class IV: No chemicals harmful to health and safety of users Enthält keine Chemikalien, die ungesund oder gefährlich für den Verbraucher sind Greenguard®: Guarantee of indoor air quality (VOC) Garantiert die Qualität der Innenluft (VOC) Die technischen Daten ZUSAMMENSETZUNGCOMPOSITION FIRE, SMOKE CLASSIFICATION AND OTHER OFFICIAL TEST REPORTS HEALTH, SAFETY GESUNDHEIT, SICHERHEIT OPENNESS FACTOR UV SCREEN WIDTH WEAVE WEIGHT/m² THICKNESS MECHANICAL RESISTANCE WARP WEFT ELONGATION (Warp and Weft) COLOUR FASTNESS TO LIGHT (Scale of 8) PACKAGING MAKING UP BRANDSCHUTZ- UND RAUCHKLASSE, UND TESTBERICHTE ÖFFNUNGSFAKTOR ZURÜCKHALTEN DER UV-STRAHLUNG BREITE WEBART GEWICHT/m² DICKE MECHANISCHE FESTIGKEIT KETTRICHTUNG SCHUSSRICHTUNG ZUGDEHNUNG (Kett- und Schussrichtung) LICHTECHTHEIT (Blaumassstabbis8) VERPACKUNG KONFEKTION The technical data The data in this document is for information only and may not be considered as binding Die Daten dieses Dokuments sind rein informativ zu verstehen und unverbindlich * Internal procedure derived from ISO 1421 standard / Interne Analyse, abgeleitet von ISO 1421 Standard
  • 21. /©:BlindcraftNSW–WindowTreatmentNZ–ArchitenLandrell–B.Meudic/StudioMeudic–MichaelBanks–DimensionsDisplays2005 –ArshadShadidAbdullaPvtLtd–Thermec–ViguierSAd’architecture–Realco–Ates–M.Couderette–MermetS.A.S. 02/2013 www.sunscreen-mermet.comMERMET S.A.S. 58, chemin du Mont Maurin 38630 Veyrins - France Tel: +33 (0) 474 336 615 Fax: +33 (0) 474 339 729 www.sunscreen-mermet.com The fabric should always remain in its native outer packaging during storage, and/or moving. It is better to place the rolls of fabrics in individual cardboard tubes. The rolls of fabric should be stored horizontally, but not piled up, in a place where the temperature and level of humidity are as constant as possible. The fabric should never be folded. For long-term storage, it is not advisable to leave rolled or folded panels on top of each other. Das Gewebe muss immer in seiner Originalverpackung bleiben, wenn es gelagert oder transportiert wird. Es empfiehlt sich, einzelne röhrenförmige Kartons zu verwenden, um die Tuchrollen aufzubewahren. Die Rollen sollten horizontal gelagert werden. Nicht übereinander stapeln! Raumtemperatur und Luftfeuchtigkeit dürfen nur geringsten Schwankungen unterliegen. Das Gewebe auf keinem Fall falten. Bei längerer Lagerung Tücher nicht übereinander stapeln und nicht falten. > Storage conditions > Lagerbedingungen Remove dust with vacuum cleaner or compressed air. Do not scrub. Do not use solvents or any abrasive substance that might damage the coating of fabric. Clean with a sponge or soft brush dipped in soapy water. Rinse with clear water. Leave the blind down until completely dry. Mit Staubsauger oder Druckluft entstauben. Oberfläche nicht zu stark scheuern. Weder Löse- noch Scheuermittel verwenden, damit die Beschichtung des Gewebes nicht beschädigt werden. Mit einem Schwamm oder einer weichen Bürste und Seifenwasser reinigen. Mit klarem Wasser abspülen. Gewebe in ausgerolltem Zustand vollständig trocknen lassen. > Care instructions > Pflege und Wartung
