1. Responsive Images
Methoden zur Handhabung von Bilder mit
dem "Mobile First" Ansatz

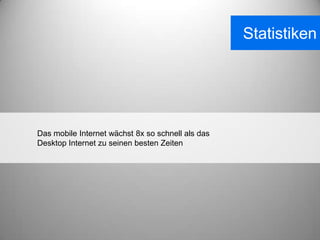

2. Statistiken
Das mobile Internet wächst 8x so schnell als das
Desktop Internet zu seinen besten Zeiten

3. Statistiken
Es werden mittlerweile mehr Smartphones
als Desktops Computer verkauft

4. Statistiken
Jeder fünfte nutzt täglich mobiles Internet

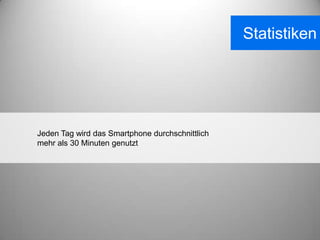

5. Statistiken
Jeden Tag wird das Smartphone durchschnittlich
mehr als 30 Minuten genutzt

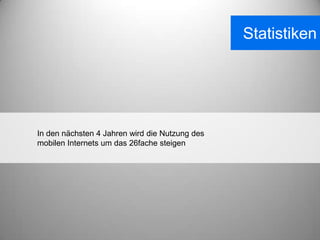

6. Statistiken
In den nächsten 4 Jahren wird die Nutzung des
mobilen Internets um das 26fache steigen

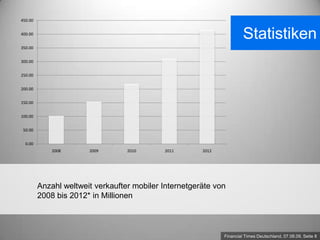

7. 450.00
400.00
Statistiken
350.00
300.00
250.00
200.00
150.00
100.00
50.00
0.00
2008 2009 2010 2011 2012
Anzahl weltweit verkaufter mobiler Internetgeräte von
2008 bis 2012* in Millionen
Financial Times Deutschland, 07.08.09, Seite 8

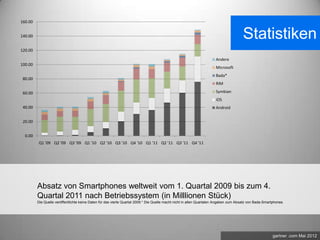

8. 160.00
140.00 Statistiken
120.00
Andere
100.00
Microsoft
Bada*
80.00
RIM
60.00 Symbian
iOS
40.00 Android
20.00
0.00
Q1 '09 Q2 '09 Q3 '09 Q1 '10 Q2 '10 Q3 '10 Q4 '10 Q1 '11 Q2 '11 Q3 '11 Q4 '11
Absatz von Smartphones weltweit vom 1. Quartal 2009 bis zum 4.
Quartal 2011 nach Betriebssystem (in Milllionen Stück)
Die Quelle veröffentlichte keine Daten für das vierte Quartal 2009.* Die Quelle macht nicht in allen Quartalen Angaben zum Absatz von Bada-Smartphones.
gartner .com Mai 2012

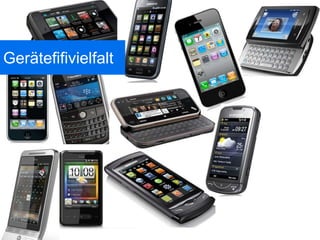

9. Gerätefifivielfalt
http://vinningaskolan.files.wordpress.com/2010/12/mobiler.jpg

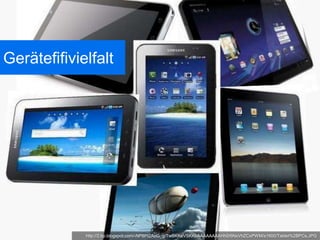

10. Gerätefifivielfalt
http://2.bp.blogspot.com/-NP8PI2AoG_g/TwBKKeVSKKI/AAAAAAAAHh0/6NxVhZCxPWM/s1600/Tablet%2BPCs.JPG

11. Eine Webanwendung
für alle Geräte?

12. Mobile First
Verschiedene Bildschirmgrößen / Auflflösungen
Reduzierte Bandbreiten
Andere Nutzung
1. GROWTH = OPPORTUNITY
2. CONSTRAINTS = FOCUS
3. CAPABILITIES = INNOVATION
Luke Wroblewski | http://www.lukew.com/

13. Eine Webanwendung
für alle Geräte?

14. Eine Webanwendung jeweils
optimiert für alle Geräte?

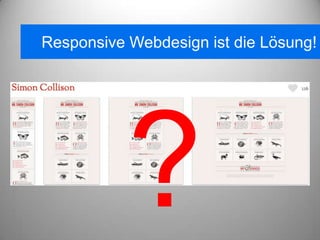

15. Responsive Webdesign ist die Lösung!

16. Responsive Webdesign
Flexible Formatierung
Layout + Schrift
Flexible Bilder
Größe + Ausschnitt
Media Queries
CSS3

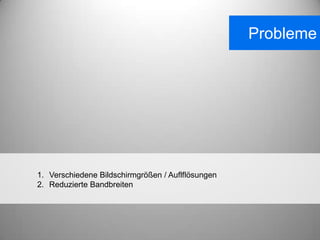

17. Probleme
1. Verschiedene Bildschirmgrößen / Auflflösungen
2. Reduzierte Bandbreiten

18. Problemlösung
Flexible Formatierung Flexible Bilder Media Queries
1. Verschiedene Bildschirmgrößen / Auflflösungen

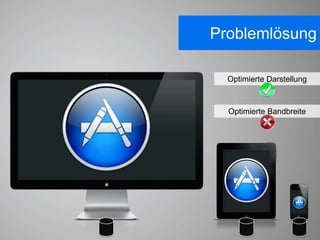

19. Problemlösung
Optimierte Darstellung
Optimierte Bandbreite

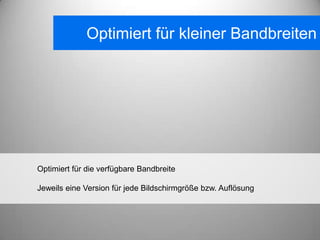

20. Optimiert für kleiner Bandbreiten
Optimiert für die verfügbare Bandbreite
Jeweils eine Version für jede Bildschirmgröße bzw. Auflösung

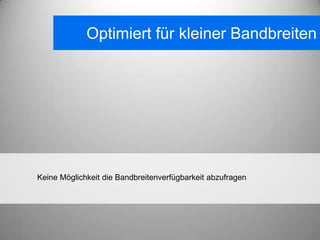

21. Optimiert für kleiner Bandbreiten
Keine Möglichkeit die Bandbreitenverfügbarkeit abzufragen

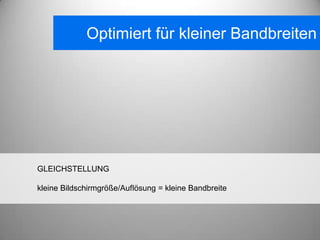

22. Optimiert für kleiner Bandbreiten
GLEICHSTELLUNG
kleine Bildschirmgröße/Auflösung = kleine Bandbreite

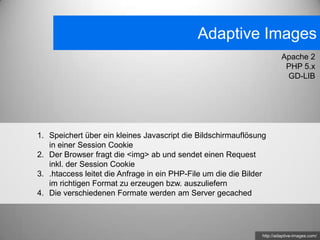

23. Adaptive Images
Apache 2
PHP 5.x
GD-LIB
1. Speichert über ein kleines Javascript die Bildschirmauflösung
in einer Session Cookie
2. Der Browser fragt die <img> ab und sendet einen Request
inkl. der Session Cookie
3. .htaccess leitet die Anfrage in ein PHP-File um die die Bilder
im richtigen Format zu erzeugen bzw. auszuliefern
4. Die verschiedenen Formate werden am Server gecached
http://adaptive-images.com/

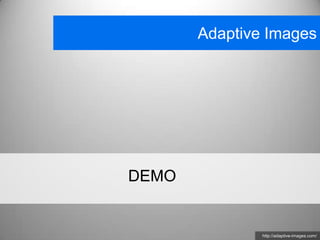

24. Adaptive Images
DEMO
http://adaptive-images.com/

25. Adaptive Images
Vorteile
Funktioniert für bestehende Webanwendungen
Einfach Einzubinden
Ideal für Bilder
Nachteile
Es funktioniert nur für Bilder
http://adaptive-images.com/

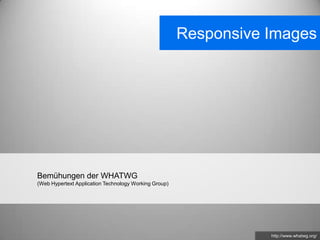

26. Responsive Images
Bemühungen der WHATWG
(Web Hypertext Application Technology Working Group)
http://www.whatwg.org/

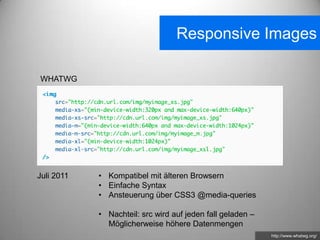

27. Responsive Images
WHATWG
Juli 2011 • Kompatibel mit älteren Browsern
• Einfache Syntax
• Ansteuerung über CSS3 @media-queries
• Nachteil: src wird auf jeden fall geladen –
Möglicherweise höhere Datenmengen
http://www.whatwg.org/

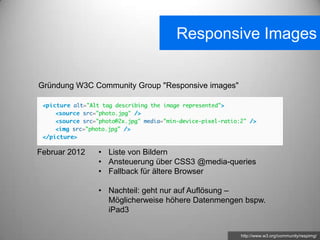

28. Responsive Images
Gründung W3C Community Group "Responsive images"
Februar 2012 • Liste von Bildern
• Ansteuerung über CSS3 @media-queries
• Fallback für ältere Browser
• Nachteil: geht nur auf Auflösung –
Möglicherweise höhere Datenmengen bspw.
iPad3
http://www.w3.org/community/respimg/

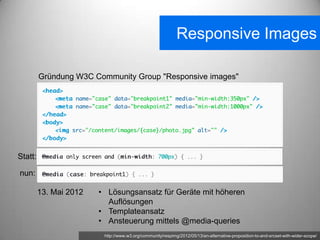

29. Responsive Images
Gründung W3C Community Group "Responsive images"
Statt:
nun:
13. Mai 2012 • Lösungsansatz für Geräte mit höheren
Auflösungen
• Templateansatz
• Ansteuerung mittels @media-queries
http://www.w3.org/community/respimg/2012/05/13/an-alternative-proposition-to-and-srcset-with-wider-scope/

30. Responsive Images
WHATWG
15. Mai 2012 • 600w 200h ist nicht die Größenangebe sondern
der Viewport
• @1 ist die Auflösung mit 96ppi muss @2
automatisch mit 192ppi sein
• Nachteil:
keine Standardkomforme Syntax
hohe Fehlerqullen
http://www.whatwg.org/

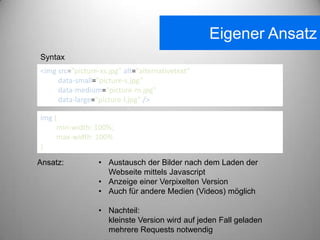

31. Eigener Ansatz
Syntax
<img src="picture-xs.jpg" alt="alternativetext"
data-small="picture-s.jpg"
data-medium="picture-m.jpg"
data-large="picture-l.jpg" />
img {
min-width: 100%;
max-width: 100%
}
Ansatz: • Austausch der Bilder nach dem Laden der
Webseite mittels Javascript
• Anzeige einer Verpixelten Version
• Auch für andere Medien (Videos) möglich
• Nachteil:
kleinste Version wird auf jeden Fall geladen
mehrere Requests notwendig

32. FRAGEN
