![TECHNISCHE REALISIERUNG
Serverseitige Weiterleitung zur Ergebnisseite
Ergebnisseite
apps-result-inventar.php
apps-result-tga.php
$_SESSION['WebID'] = $_SERVER['REQUEST_URI'];
Anmeldeseite
$webid = $_SESSION['WebID'];
apps.php
header("Location: $webid");
VRML-Anker-Objekte
Anpassung der URL-Eigenschaft
z.B. für Inventar-Datenabfrage:
http://www.htw-dresden.de/…/apps-result-inventar.php?rinv=Z%20107
z.B. für TGA-Datenabfrage:
http://www.htw-dresden.de/…/apps-result-tga.php?raumhk=Z%20107
17](https://image.slidesharecdn.com/doktorandenseminar2013-131121043613-phpapp02/85/Interaktive-praktische-Anwendungen-auf-der-Basis-von-3D-Campus-17-320.jpg)
![TECHNISCHE REALISIERUNG
SVG-zu-VRML-Verknüpfung
<a xlink:href="RaumZ107.wrl" target="_blank" title="3D-Modell
dieses Raums anzeigen">
<rect x="1018" y="300" width="118" height="130" id="rect1"
style="fill:orange; stroke:pink; stroke-width:5;
fill-opacity:0.4; stroke-opacity:0.9" />
</a>
VRML-zu-HTML-Verknüpfung
Anchor {
description "Hängeleuchte" parameter "target=_blank"
url ".../apps-inventar-detail.php?r=39&htwinv=33"
children [
Transform { translation 3.9 5.2 4.8
children [
Shape { appearance Appearance { material Material { ... } }
geometry DEF Lampe IndexedFaceSet { solid FALSE
coord Coordinate { point [ ... ] } coordIndex [ ... ] }
} ] } ] }
30](https://image.slidesharecdn.com/doktorandenseminar2013-131121043613-phpapp02/85/Interaktive-praktische-Anwendungen-auf-der-Basis-von-3D-Campus-30-320.jpg)
Hochgeladen vonHermin Kantardjieva
Interaktive praktische Anwendungen auf der Basis von 3D-Campus
Das Dokument beschreibt die Implementierung und Anwendungen eines interaktiven 3D-Campus-Modells der HTW Dresden, einschließlich Infrastruktur, Navigation und Detailinformationen zu Objekten. Verschiedene Forschungsprojekte von 2009 bis 2013 werden hervorgehoben, um die Entwicklung und Integration von Daten und Technologien zu erläutern. Ausblick auf die zukünftige Nutzung des Modells und weitere Optimierungen wird gegeben.
Interaktive praktische Anwendungen auf der Basis von 3D-Campus
- 1. 3. Doktorandenseminar FAKULTÄT INFORMATIK/MATHEMATIK INTERAKTIVE PRAKTISCHE ANWENDUNGENAUF DER BASIS VON „3D-CAMPUS“ Hermin Kantardshieffa kantardshieffa@htw-dresden.de 19.11.2013

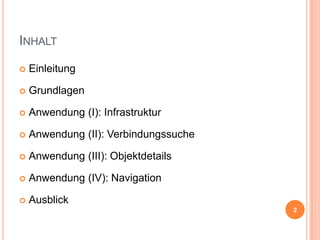

- 2. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 2

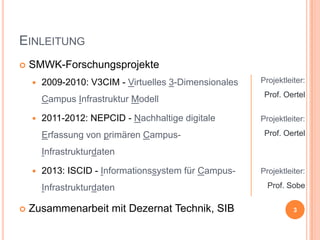

- 3. EINLEITUNG SMWK-Forschungsprojekte 2009-2010: V3CIM -Virtuelles 3-Dimensionales Campus Infrastruktur Modell 2011-2012: NEPCID - Nachhaltige digitale Erfassung von primären Campus- Projektleiter: Prof. Oertel Projektleiter: Prof. Oertel Infrastrukturdaten 2013: ISCID - Informationssystem für CampusInfrastrukturdaten Zusammenarbeit mit Dezernat Technik, SIB Projektleiter: Prof. Sobe 3

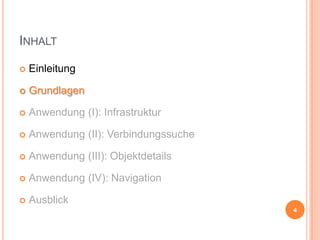

- 4. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 4

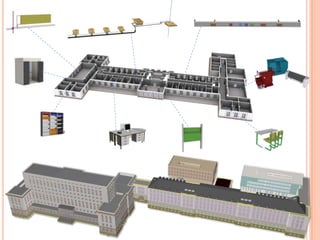

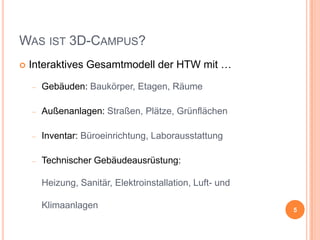

- 5. WAS IST 3D-CAMPUS? InteraktivesGesamtmodell der HTW mit … Gebäuden: Baukörper, Etagen, Räume Außenanlagen: Straßen, Plätze, Grünflächen Inventar: Büroeinrichtung, Laborausstattung Technischer Gebäudeausrüstung: Heizung, Sanitär, Elektroinstallation, Luft- und Klimaanlagen 5
- 6.

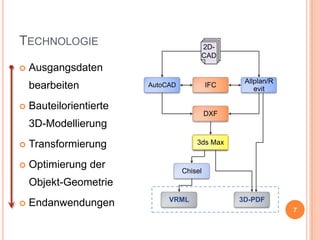

- 7.

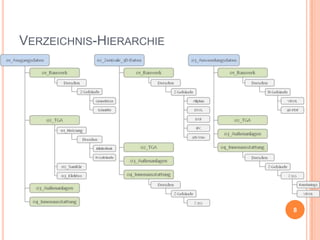

- 8.

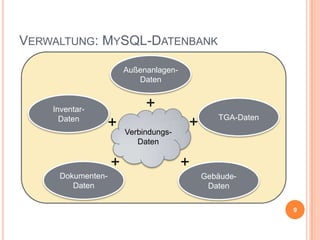

- 9.

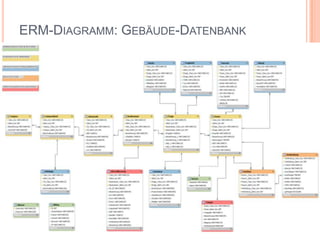

- 10.

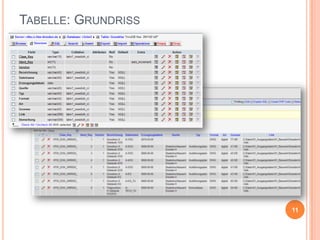

- 11.

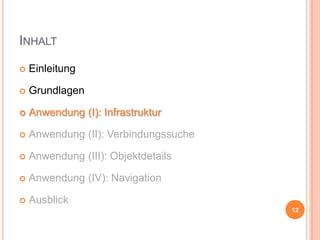

- 12. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 12

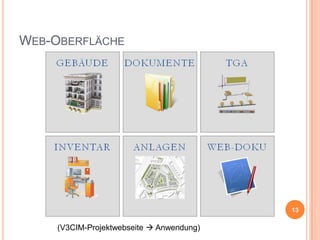

- 13.
- 14.

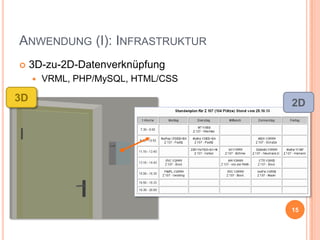

- 15. ANWENDUNG (I): INFRASTRUKTUR 3D-zu-2D-Datenverknüpfung 3D VRML,PHP/MySQL, HTML/CSS 2D 15

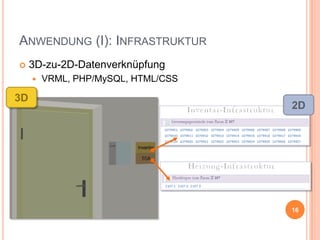

- 16. ANWENDUNG (I): INFRASTRUKTUR 3D-zu-2D-Datenverknüpfung 3D VRML,PHP/MySQL, HTML/CSS 2D 16

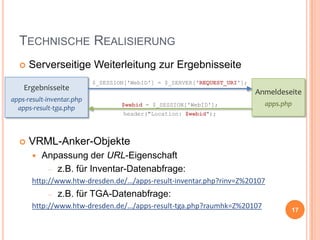

- 17. TECHNISCHE REALISIERUNG Serverseitige Weiterleitungzur Ergebnisseite Ergebnisseite apps-result-inventar.php apps-result-tga.php $_SESSION['WebID'] = $_SERVER['REQUEST_URI']; Anmeldeseite $webid = $_SESSION['WebID']; apps.php header("Location: $webid"); VRML-Anker-Objekte Anpassung der URL-Eigenschaft z.B. für Inventar-Datenabfrage: http://www.htw-dresden.de/…/apps-result-inventar.php?rinv=Z%20107 z.B. für TGA-Datenabfrage: http://www.htw-dresden.de/…/apps-result-tga.php?raumhk=Z%20107 17

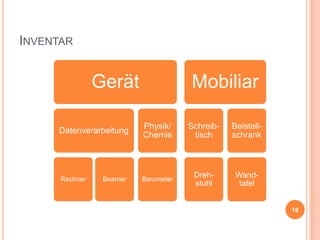

- 18.

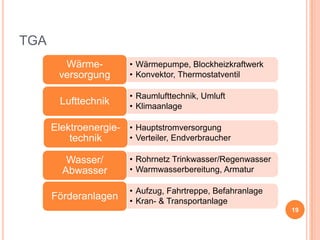

- 19. TGA Wärmeversorgung • Wärmepumpe, Blockheizkraftwerk •Konvektor, Thermostatventil Lufttechnik • Raumlufttechnik, Umluft • Klimaanlage Elektroenergie- • Hauptstromversorgung • Verteiler, Endverbraucher technik Wasser/ Abwasser Förderanlagen • Rohrnetz Trinkwasser/Regenwasser • Warmwasserbereitung, Armatur • Aufzug, Fahrtreppe, Befahranlage • Kran- & Transportanlage 19
- 20. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 20

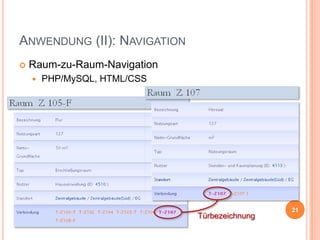

- 21. ANWENDUNG (II): NAVIGATION Raum-zu-Raum-Navigation PHP/MySQL,HTML/CSS Türbezeichnung 21

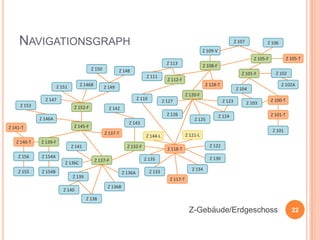

- 22. NAVIGATIONSGRAPH Z 107 Z 106 Z109-V Z 150 Z 146B Z 151 Z 128-T Z 141 Z 154A Z 136C Z 155 Z 123 Z 125 Z 143 Z 137-T Z 156 Z 127 Z 126 Z 145-F Z 139-F Z 102A Z 104 Z 103 Z 100-T Z 142 Z 146A Z 140-T Z 102 Z 120-F Z 110 Z 152-F Z 141-T Z 101-F Z 112-F Z 149 Z 147 Z 153 Z 108-F Z 148 Z 111 Z 105-T Z 105-F Z 113 Z 154B Z 136A Z 139 Z 122 Z 118-T Z 130 Z 135 Z 137-F Z 101-T Z 101 Z 121-L Z 144-L Z 132-F Z 124 Z 134 Z 133 Z 117-T Z 136B Z 140 Z 138 Z-Gebäude/Erdgeschoss 22

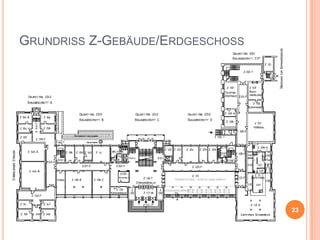

- 23.

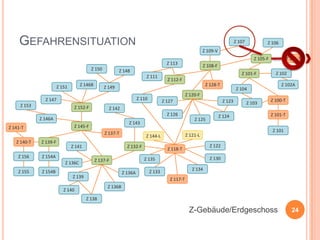

- 24. GEFAHRENSITUATION Z 107 Z 106 Z109-V Z 150 Z 146B Z 151 Z 128-T Z 141 Z 154A Z 136C Z 155 Z 123 Z 125 Z 143 Z 137-T Z 156 Z 127 Z 126 Z 145-F Z 139-F Z 102A Z 104 Z 103 Z 100-T Z 142 Z 146A Z 140-T Z 102 Z 120-F Z 110 Z 152-F Z 141-T Z 101-F Z 112-F Z 149 Z 147 Z 153 Z 108-F Z 148 Z 111 Z 105-T Z 105-F Z 113 Z 154B Z 136A Z 139 Z 122 Z 118-T Z 130 Z 135 Z 137-F Z 101-T Z 101 Z 121-L Z 144-L Z 132-F Z 124 Z 134 Z 133 Z 117-T Z 136B Z 140 Z 138 Z-Gebäude/Erdgeschoss 24

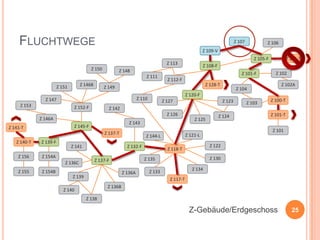

- 25. FLUCHTWEGE Z 107 Z 106 Z109-V Z 150 Z 146B Z 151 Z 128-T Z 141 Z 154A Z 136C Z 155 Z 123 Z 125 Z 143 Z 137-T Z 156 Z 127 Z 126 Z 145-F Z 139-F Z 102A Z 104 Z 103 Z 100-T Z 142 Z 146A Z 140-T Z 102 Z 120-F Z 110 Z 152-F Z 141-T Z 101-F Z 112-F Z 149 Z 147 Z 153 Z 108-F Z 148 Z 111 Z 105-T Z 105-F Z 113 Z 154B Z 136A Z 139 Z 122 Z 118-T Z 130 Z 135 Z 137-F Z 101-T Z 101 Z 121-L Z 144-L Z 132-F Z 124 Z 134 Z 133 Z 117-T Z 136B Z 140 Z 138 Z-Gebäude/Erdgeschoss 25

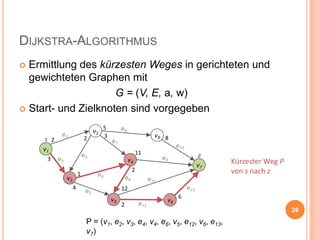

- 26. DIJKSTRA-ALGORITHMUS Ermittlung des kürzestenWeges in gerichteten und gewichteten Graphen mit Start- und Zielknoten sind vorgegeben s 2 v2 e1 2 v1 3 5 3 e8 v8 8 e7 11 e3 e2 1 v3 4 e10 z e9 v4 v7 2 e4 e6 e11 e13 12 e5 v5 2 Kürzester Weg P von s nach z e12 v6 6 26
- 27. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 27

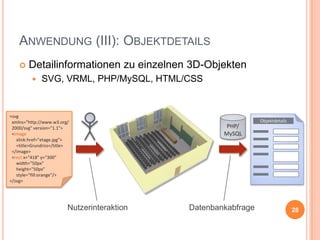

- 28. ANWENDUNG (III): OBJEKTDETAILS Detailinformationenzu einzelnen 3D-Objekten SVG, VRML, PHP/MySQL, HTML/CSS <svg xmlns="http://www.w3.org/ 2000/svg" version="1.1"> <image xlink:href="etage.jpg"> <title>Grundriss</title> </image> <rect x="418" y="300" width="50px" height="50px" style="fill:orange"/> </svg> Nutzerinteraktion PHP/ MySQL Datenbankabfrage Objektdetails 28

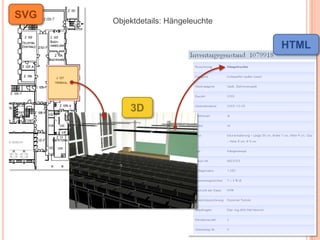

- 29.

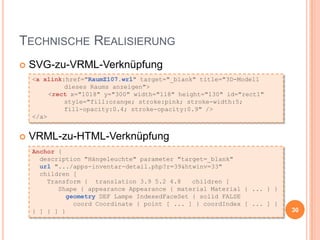

- 30. TECHNISCHE REALISIERUNG SVG-zu-VRML-Verknüpfung <a xlink:href="RaumZ107.wrl"target="_blank" title="3D-Modell dieses Raums anzeigen"> <rect x="1018" y="300" width="118" height="130" id="rect1" style="fill:orange; stroke:pink; stroke-width:5; fill-opacity:0.4; stroke-opacity:0.9" /> </a> VRML-zu-HTML-Verknüpfung Anchor { description "Hängeleuchte" parameter "target=_blank" url ".../apps-inventar-detail.php?r=39&htwinv=33" children [ Transform { translation 3.9 5.2 4.8 children [ Shape { appearance Appearance { material Material { ... } } geometry DEF Lampe IndexedFaceSet { solid FALSE coord Coordinate { point [ ... ] } coordIndex [ ... ] } } ] } ] } 30

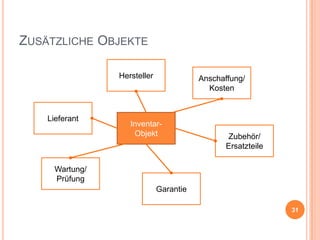

- 31.
- 32. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 32

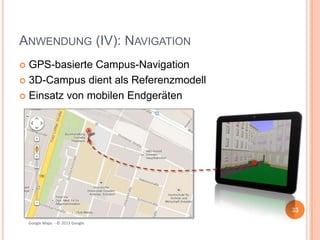

- 33. ANWENDUNG (IV): NAVIGATION GPS-basierteCampus-Navigation 3D-Campus dient als Referenzmodell Einsatz von mobilen Endgeräten 33 Google Maps - © 2013 Google

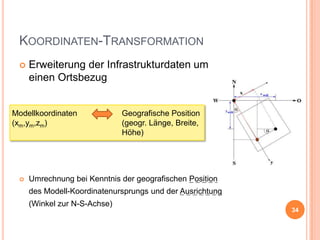

- 34. KOORDINATEN-TRANSFORMATION Erweiterung der Infrastrukturdatenum einen Ortsbezug Modellkoordinaten (xm,ym,zm) Geografische Position (geogr. Länge, Breite, Höhe) Umrechnung bei Kenntnis der geografischen Position des Modell-Koordinatenursprungs und der Ausrichtung (Winkel zur N-S-Achse) 34

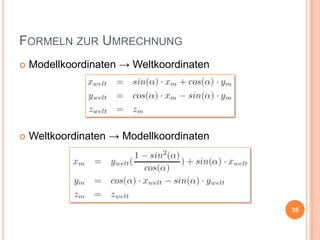

- 35. FORMELN ZUR UMRECHNUNG Modellkoordinaten→ Weltkoordinaten Weltkoordinaten → Modellkoordinaten 35

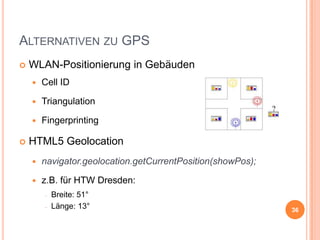

- 36. ALTERNATIVEN ZU GPS WLAN-Positionierungin Gebäuden Triangulation Cell ID Fingerprinting HTML5 Geolocation navigator.geolocation.getCurrentPosition(showPos); z.B. für HTW Dresden: Breite: 51° Länge: 13° 36

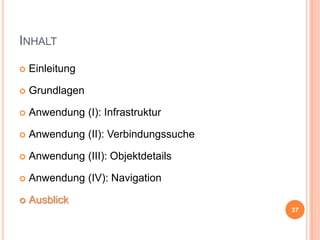

- 37. INHALT Einleitung Grundlagen Anwendung (I): Infrastruktur Anwendung(II): Verbindungssuche Anwendung (III): Objektdetails Anwendung (IV): Navigation Ausblick 37

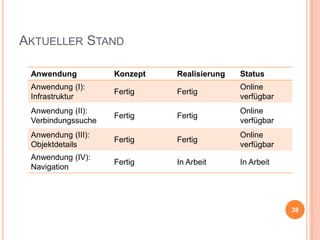

- 38. AKTUELLER STAND Anwendung Konzept Realisierung Status Anwendung (I): Infrastruktur Fertig Fertig Online verfügbar Anwendung(II): Verbindungssuche Fertig Fertig Online verfügbar Anwendung (III): Objektdetails Fertig Fertig Online verfügbar Anwendung (IV): Navigation Fertig In Arbeit In Arbeit 38

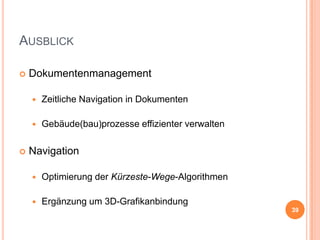

- 39. AUSBLICK Dokumentenmanagement Zeitliche Navigation inDokumenten Gebäude(bau)prozesse effizienter verwalten Navigation Optimierung der Kürzeste-Wege-Algorithmen Ergänzung um 3D-Grafikanbindung 39
- 40. DANKE FÜR IHREAUFMERKSAMKEIT! WWW.HTW-DRESDEN.DE/~V3CIM 40
