Das Dokument beschreibt die technischen Spezifikationen von polymeren Lichtwellenleitern (Pof), einschließlich ihrer mechanischen Eigenschaften, Standardisierungen und Anwendungsbereiche wie Renovierungen und industrielle Verkabelungen. Es hebt die Vorteile der Flexibilität, einfachen Installation und geringen Abmessungen hervor, sowie die Anforderungen an Biegeradien und Druckfestigkeit. Zudem werden wichtige Parameter wie Bandbreite, Temperaturbeständigkeit und Dämpfung aufgeführt.

2. Konvergenz
Skalierbarkeit
Mehrwert

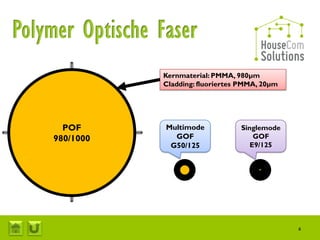

4. Kernmaterial: PMMA, 980µm
Cladding: fluoriertes PMMA, 20µm
POF Multimode Singlemode
980/1000 GOF GOF
G50/125 E9/125
4

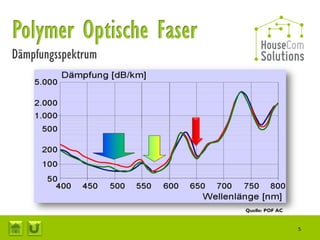

5. Quelle: POF AC
5

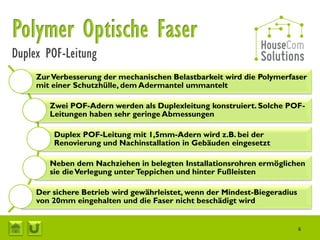

6. Zur Verbesserung der mechanischen Belastbarkeit wird die Polymerfaser
mit einer Schutzhülle, dem Adermantel ummantelt
Zwei POF-Adern werden als Duplexleitung konstruiert. Solche POF-
Leitungen haben sehr geringe Abmessungen
Duplex POF-Leitung mit 1,5mm-Adern wird z.B. bei der
Renovierung und Nachinstallation in Gebäuden eingesetzt
Neben dem Nachziehen in belegten Installationsrohren ermöglichen
sie die Verlegung unter Teppichen und hinter Fußleisten
Der sichere Betrieb wird gewährleistet, wenn der Mindest-Biegeradius
von 20mm eingehalten und die Faser nicht beschädigt wird
6

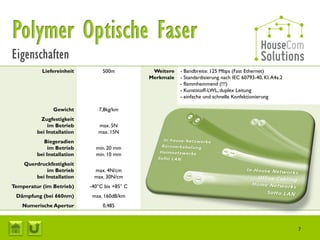

7. Liefereinheit 500m Weitere - Bandbreite: 125 Mbps (Fast Ethernet)
Merkmale - Standardisierung nach IEC 60793-40, Kl. A4a.2
- flammhemmend (!!!)
- Kunststoff-LWL, duplex Leitung
- einfache und schnelle Konfektionierung
Gewicht 7,8kg/km
Zugfestigkeit
im Betrieb max. 5N
bei Installation max. 15N
Biegeradien
im Betrieb min. 20 mm
bei Installation min. 10 mm
Querdruckfestigkeit
im Betrieb max. 4N/cm
bei Installation max. 30N/cm
Temperatur (im Betrieb) -40°C bis +85° C
Dämpfung (bei 660nm) max. 160dB/km
Numerische Apertur 0,485
7

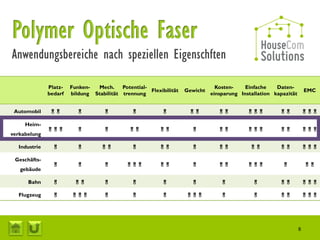

8. Platz- Funken- Mech. Potential- Kosten- Einfache Daten-
Flexibilität Gewicht EMC
bedarf bildung Stabilität trennung einsparung Installation kapazität
Automobil          
Heim-
         
verkabelung
Industrie          
Geschäfts-
         
gebäude
Bahn          
Flugzeug          
8

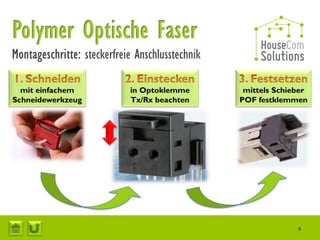

9. steckerfreie Anschlusstechnik
mit einfachem in Optoklemme mittels Schieber
Schneidewerkzeug Tx/Rx beachten POF festklemmen
9
