Dunkermotoren Servomotoren DE 2018

All rights reserved © Jul-18/ Dunkermotoren GmbH !2
Who? | Why? | How?
» We design and deliver precision motion control that differentiate our customers´ products «

WHO» wer sind wir.Who?

All rights reserved © Jul-18/ Dunkermotoren GmbH
Produkt-Vorstellung|Bürstenloser

MotormitintegrierterPLC-Funktionalität.
Umsiedlung|ImNovember

findetdieUmsiedlungnach

Bonndorfstatt.
Firmengeschichte
!4
ChristianDunkergründet

Dunkermotorenin

Bonn/Deutschland
NeueProduktion&Logistikzentrum

Taicang/China
NeueProduktion

Subotica/Serbien
KaufvonCopley

MotionSystems
Basildon/UK
AMETEKübernimmt

Dunkermotoren
1950 1956 1977 1985 1999 2005 2007 2011 2012 2015 20171955
Dunkermotoren 
fertigtersteneisenlosenMotor
Markteinführung|

Planetengetriebe

werdendemMarktvorgestellt.
Produkt-Vorstellung|

Die4-phasenbürstenlosenGleichstrommotoren

werdenvorgestellt.
Markteinführung|Bürstenloser

Gleichstrommotormitintegrierter

Elektronik.
ProduktionderLinearProdukte

nachDeutschlandverlagert.
MCP|MotorControl–Motors

fürIndustrie4.0

Hauptsitz
!5
Bonndorf/ Schwarzwald - Deutschland

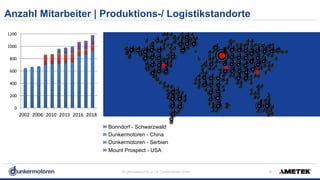

Anzahl Mitarbeiter | Produktions-/ Logistikstandorte
!6
Bonndorf - Schwarzwald
Dunkermotoren - China
Dunkermotoren - Serbien
Mount Prospect - USA

WHY» warum wir ein guter Partner sind.Why?

Expertise & Lösungen für verschiedene Segmente
!8
Industrie Automation
Basic Automation
Medizintechnik
Motive

Türautomation

Sonnenschutz

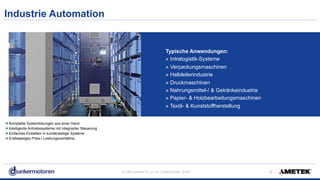

Industrie Automation
!9
Komplette Systemlösungen aus einer Hand
Intelligente Antriebssysteme mit integrierter Steuerung
Einfaches Einbetten in kundenseitige Systeme
Erstklassiges Preis-/ Leistungsverhältnis
Typische Anwendungen:
» Intralogistik-Systeme
» Verpackungsmaschinen
» Halbleiterindustrie
» Druckmaschinen
» Nahrungsmittel-/ & Getränkeindustrie
» Papier- & Holzbearbeitungsmaschinen
» Textil- & Kunststoffherstellung

Basic Automation
!10
Langlebige & wartungsfreie Antriebe
Dynamisches Regelverhalten
Kompakte Bauformen mit hoher IP-Schutzklasse
Optional integrierte Steuerungselektronik und BUS-Schnittstellen
» Photovoltaiksysteme
» Solarkraftwerke
» Geldautomaten & Automatische Ausgabegeräte
» Spannungsschaltanlagen
» RWA-Systeme

Medizin- & Labortechnik
!11
Hoher Produktlebenszyklus
Höchstes Qualitätslevel
Hohe Auflösung und gute Regelbarkeit
Geräuscharme Motoren und Getriebe
Optional integrierte Regelelektroniken und BUS-Schnittstellen
» Medizinische Bildgebung
» Diagnostik
» Therapie
» Medizinische Ausstattung
» Labor Ausstattung
» Blut- und Flüssigkeitspumpen

Motive
!12
Hoher Produktlebenszyklus
Höchste Verlässlichkeit und Robustheit
Laufruhige Motoren und Getriebe
Hohe Isolationsklasse
Gute Regelbarkeit und hohe Schutzart
» Mass Transportation 
(Bus- & Zugtüren/ -rampen| Bremssysteme und  
Sitzverstellung)
» Agrar-/ Kommunalfahrzeuge 
(Positionierantriebe| Saatgutausbringung)
» Automotive 
(Heizgeräte und Klimaanlagen| Spoiler Verstellung)

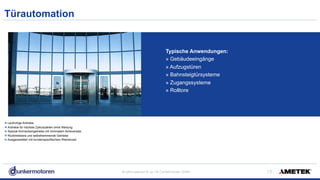

Türautomation
!13
Laufruhige Antriebe
Antriebe für höchste Zykluszahlen ohne Wartung
Spezial-Schneckengetriebe mit minimalem Achsversatz
Rücktreibbare und selbsthemmende Getriebe
Ausganswellen mit kundenspezifischem Riemenrad
» Gebäudeeingänge
» Aufzugstüren
» Bahnsteigtürsysteme
» Zugangssysteme
» Rolltore

Sonnenschutz
!14
Laufruhige Motoren und Getriebe
Antriebe für höchste Zykluszahlen
Erstklassiges Preis-/ Leistungsverhältnis
Optional mit integrierter SMI Schnittstelle
» Lichtmanagement
» Außenliegender Sonnenschutz
» Innenliegender Sonnenschutz

Modulares Baukastensystem
!15
MotorenElektroniken GetriebeBremsenGeber

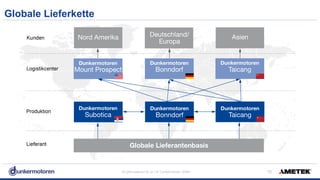

Globale Lieferkette
!16

Energieeffizient – Umwelt- & Qualitätsbewusst
!17
Unsere bürstenlosen DC-Servomotoren bieten heute schon
Energieeffizienzklasse IE3 (Premium Energy)
Unsere bürstenlosen DC-Servomotoren bieten Wirkungsgrade bis zu 90% (ca.
15% höher als AC-Käfigläufer)
DIN EN ISO 9001:2015 Qualitätsmanagementsystem
DIN EN ISO 14001:2015 Umweltmanagementsystem
DIN EN ISO 50001:2011
Nahezu emissionsfreie Produktion

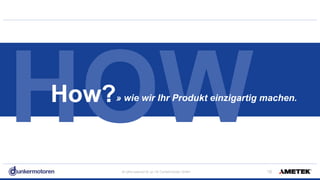

HOW» wie wir Ihr Produkt einzigartig machen.How?

Wir bieten Flexibilität
!19
20,000vorhandene Artikelnummer
8,000,000mögliche Kombinationen
30,000Kundenaufträge pro Jahr
3,000,000Motoren pro Jahr

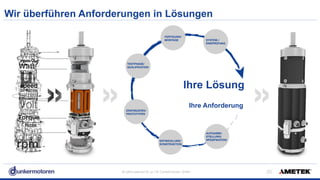

Wir überführen Anforderungen in Lösungen
!20
Ihre Anforderung
Ihre Lösung

Produkt-
Übersicht

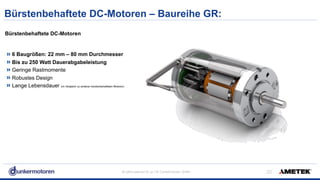

Bürstenbehaftete DC-Motoren – Baureihe GR:
!22
Bürstenbehaftete DC-Motoren  
6 Baugrößen: 22 mm – 80 mm Durchmesser
Bis zu 250 Watt Dauerabgabeleistung
Geringe Rastmomente
Robustes Design
Lange Lebensdauer (im Vergleich zu anderen bürstenbehafteten Motoren)

Bürstenlose DC-Motoren – Baureihe BG:
!23
Bürstenlose DC-Motoren  
 
9 Baugrößen: 22 mm - 95 mm Durchmesser
Bis zu 2600 Watt Spitzenabgabeleistung
Wahlweise mit integrierter Regelelektronik
Hohe Leistungsdichte
Dynamische Servo-Performance
Extreme Überlastfähigkeit
Sehr lange Lebensdauer

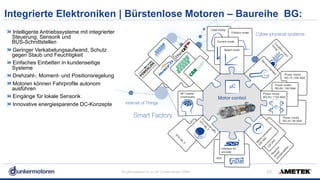

Integrierte Elektroniken | Bürstenlose Motoren – Baureihe BG:
!24
Intelligente Antriebssysteme mit integrierter
Steuerung, Sensorik und  
BUS-Schnittstellen
Geringer Verkabelungsaufwand, Schutz
gegen Staub und Feuchtigkeit
Einfaches Einbetten in kundenseitige
Systeme
Drehzahl-, Moment- und Positionsregelung
Motoren können Fahrprofile autonom
ausführen
Eingänge für lokale Sensorik
Innovative energiesparende DC-Konzepte

dCore dGo dMove dPro
Feedback
Sensorlos (✔) - - -
Hall sensor ✔ ✔ ✔ ✔
Hochauflösende Encoder (✔) - - ✔
Steuerung
Blockkommutierung - ✔ ✔ (✔)
Sinusförmige Kommutierung/ Vektorregelung - - - ✔
Drehzahl (open loop) - ✔ (✔) (✔)
Drehzahl/ Drehmoment (closed loop) - - ✔ ✔
Position - - (✔) ✔
Zusammengesetzte Bewegungsprofile - - - ✔
Funktionen
Programmierbar/ Stand-alone-Betrieb/ Motion Apps - - - ✔
Galvanische Trennung - - - (✔)
Parametierbare Balastschaltung - - - ✔
Sicher abgeschaltetes Moment - - - (✔)
Bremsenausgang - - (✔) ✔
Quick start commands - - ✔ ✔
Schnittstelle
Digiotale und Analoge E/As - (✔) ✔ ✔
Feldbus (CANopen, RS485, Modbus) - - (✔) (✔)
Industrial Ethernet (Profinet, EtherCat, …) - - - (✔)
SSI - - - (✔)
Ersetzt Vorgängerversionen hall KI
SI, CI
(low res.)
SI, CI, PI, MI, EC
(high res.)
Bürstenlose DC- Motoren – 4 Stufen an Funktionalität
✔ = Standard

(✔) = Option

Übersicht AC-Motoren – Baureihe KD/DR:
!26
AC-Motoren  
4 Größen mit bis zu 87 Watt Abgabeleistung
Kugellager und Oberflächenkühlung 
durch eingebaute Lüfter
Schlankes Design

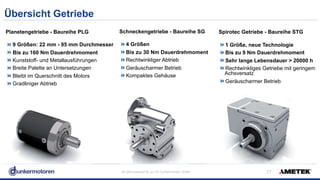

Übersicht Getriebe
!27
Planetengetriebe - Baureihe PLG 
9 Größen: 22 mm - 95 mm Durchmesser
Bis zu 160 Nm Dauerdrehmoment
Kunststoff- und Metallausführungen
Breite Palette an Untersetzungen
Bleibt im Querschnitt des Motors
Gradliniger Abtrieb
Schneckengetriebe - Baureihe SG 
4 Größen
Rechtwinkliger Abtrieb
Geräuscharmer Betrieb
Kompaktes Gehäuse
Spirotec Getriebe - Baureihe STG 
1 Größe, neue Technologie
Sehr lange Lebensdauer > 20000 h
Rechtwinkliges Getriebe mit geringem
Achsversatz
Geräuscharmer Betrieb

Übersicht Komponenten
!28
Geber- Baureihe RE/ ME/ TG/ AE
Optische und magnetische Inkremental –und Absolutwertgeber
Bremsen – Baureihe E
Arbeitsstrom- und Ruhestrombremsen

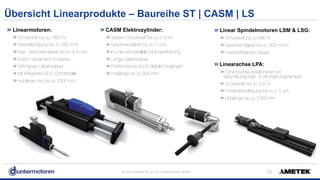

Übersicht Linearprodukte – Baureihe ST | CASM | LS
!29
Linearmotoren:
Schubkraft bis zu 1860 N
Beschleunigung bis zu 590 m/s²
Max. Geschwindigkeit bis zu 9.3 m/s
Extrem dynamisch & präzise
Sehr lange Lebensdauer
Mit integrierter BUS-Schnittstelle
Hublänge von bis zu 2000 mm
CASM Elektrozylinder:
Spitzen-Schubkraft bis zu 5.4 kN
Geschwindigkeit bis zu 1 m/s
In-Line und parallele Motorausführung
Lange Lebensdauer
Positionierung durch digitale Eingängen
Hublänge bis zu 800 mm
Linear Spindelmotoren LSM & LSG:
Geschwindigkeit bis zu 300 mm/s
Kosteneffizientes Design 
Linearachse LPA:
Dynamisches positionieren mit 
Beschleunigungs- & Verzögerungsrampen
Positionierauflösung bis zu ± 5 μm
Hublänge bis zu 1000 mm

Produkt
Highlights 2018

BG 95 dPro
!31
Neuer BLDC Motor mit 1100 W Dauerleistung und  
bis zu 2800 W Spitzenleistung @ 24 | 48 | 60 V
Geeignetes Getriebe PLG 95 und Bremse E 600 verfügbar
Integrierte Endstufe und Controller zur Steuerung über 
I/Os oder CANopen
Geschwindigkeits- und Positionierungssteuerung,
Interpolation, Sinuskommutierung, freie Programmierbarkeit
Weitere Industrial Ethernet Schnittstellen  
(z. B. Profinet, EtherCat) und STO Funktionalität bald verfügbar
NEU
Verfügbarkeit und Mindestbestellmengen: auf Anfrage | siehe aktueller Marketing-Newsletter

BGE 6060 A
!32
CAN Bus Schnittstelle standardmäßig,  
EtherCAT Schnittstelle auf Anfrage
Betriebsspannung von 9-60 VDC
Dauerstrom: 60 A, Spitzenstrom: 160 A
6 dig. Eingänge, 2 dig. Ausgänge, 2 analog Eingänge
STO Funktion und MPU integriert
NEU

BGA 22 dGo
!33
Neuer 22 mm BLDC Motor mit integrierter  
Kommutierungselektronik
Innovatives eisenloses Axialfluss Prinzip
Null Rastmoment, geringe Vibration und sehr leise
Geeigneter Geber RE 22 und Getriebe PLG 22 verfügbar
NEU

BG 66 dMove
!34
Neuer BLDC Motor mit 200 W Dauerleistung 
und bis zu 500 W Spitzenleistung @ 24 | 48 | 60 V
Integrierte Endstufe und Regelelektroniken zur Steuerung  
mit I/Os, RS 485 oder CANopen
Geschwindigkeits- und Positionierungssteuerung  
NEU

Drive Assistant 5
35
PC Software für:
Inbetriebnahme und Parametrierung
Überwachung und Diagnose
NEU in der neusten Version:
Neues Oszilloskop
Direkte Python-Skript Ausführung
Einfache Bremskonfiguration

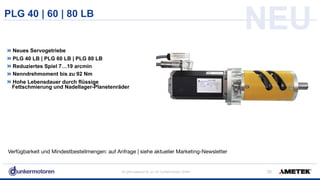

PLG 40 | 60 | 80 LB
!36
Neues Servogetriebe
PLG 40 LB | PLG 60 LB | PLG 80 LB
Reduziertes Spiel 7…19 arcmin
Nenndrehmoment bis zu 92 Nm
Hohe Lebensdauer durch flüssige  
Fettschmierung und Nadellager-Planetenräder
NEU

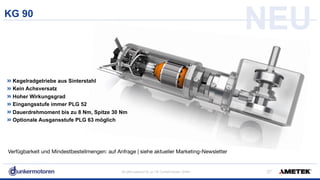

NEUKG 90
!37
Kegelradgetriebe aus Sinterstahl
Kein Achsversatz
Hoher Wirkungsgrad
Eingangsstufe immer PLG 52
Dauerdrehmoment bis zu 8 Nm, Spitze 30 Nm
Optionale Ausgansstufe PLG 63 möglich

Linear 38 Baureihe
!38
Neuer modularer Aufbau
Für Zwischenspannungen bis zu 650 VDC
Gehäuse mit Wasserkühlung verfügbar
Spitzenkraft ~ 2000 N
NEU

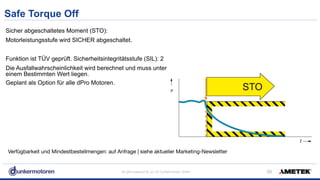

Safe Torque Off
39
Sicher abgeschaltetes Moment (STO):
Motorleistungsstufe wird SICHER abgeschaltet.
Funktion ist TÜV geprüft. Sicherheitsintegritätsstufe (SIL): 2
Die Ausfallwahrscheinlichkeit wird berechnet und muss unter
einem Bestimmten Wert liegen.
Geplant als Option für alle dPro Motoren.

Dankeschön.
!40
