CQRS basierte
Architekturen
mit
Microservices
Michael Plöd
@bitboss

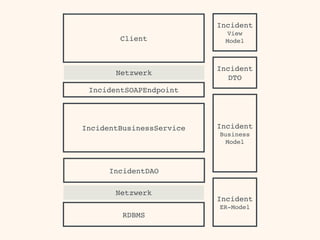

Die klassische, bewährte
N-Tier Software-
Architektur
IncidentSOAPEndpoint
IncidentBusinessService
IncidentDAO
Incident
View
Model
Incident!
Business
Model
Client
Incident
DTO
RDBMS
Incident
ER-Model
Netzwerk
Netzwerk
Charakteristika

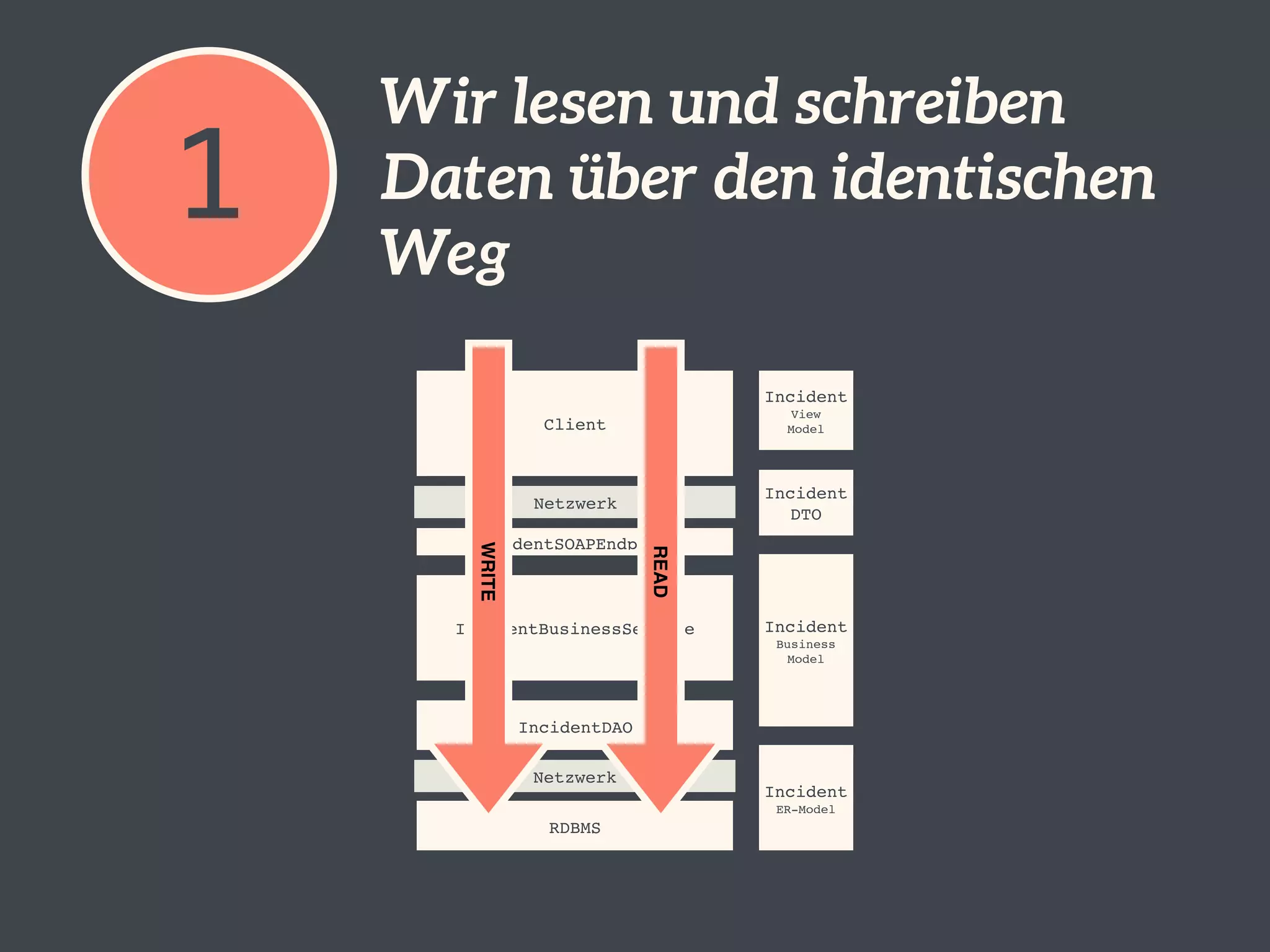

1 Wir lesen und schreiben
Daten über den identischen
Weg
IncidentSOAPEndpoint
IncidentBusinessService
IncidentDAO
Incident
View
Model
Incident!
Business
Model
Client
Incident
DTO
RDBMS
Incident
ER-Model
Netzwerk
Netzwerk
WRITE
READ

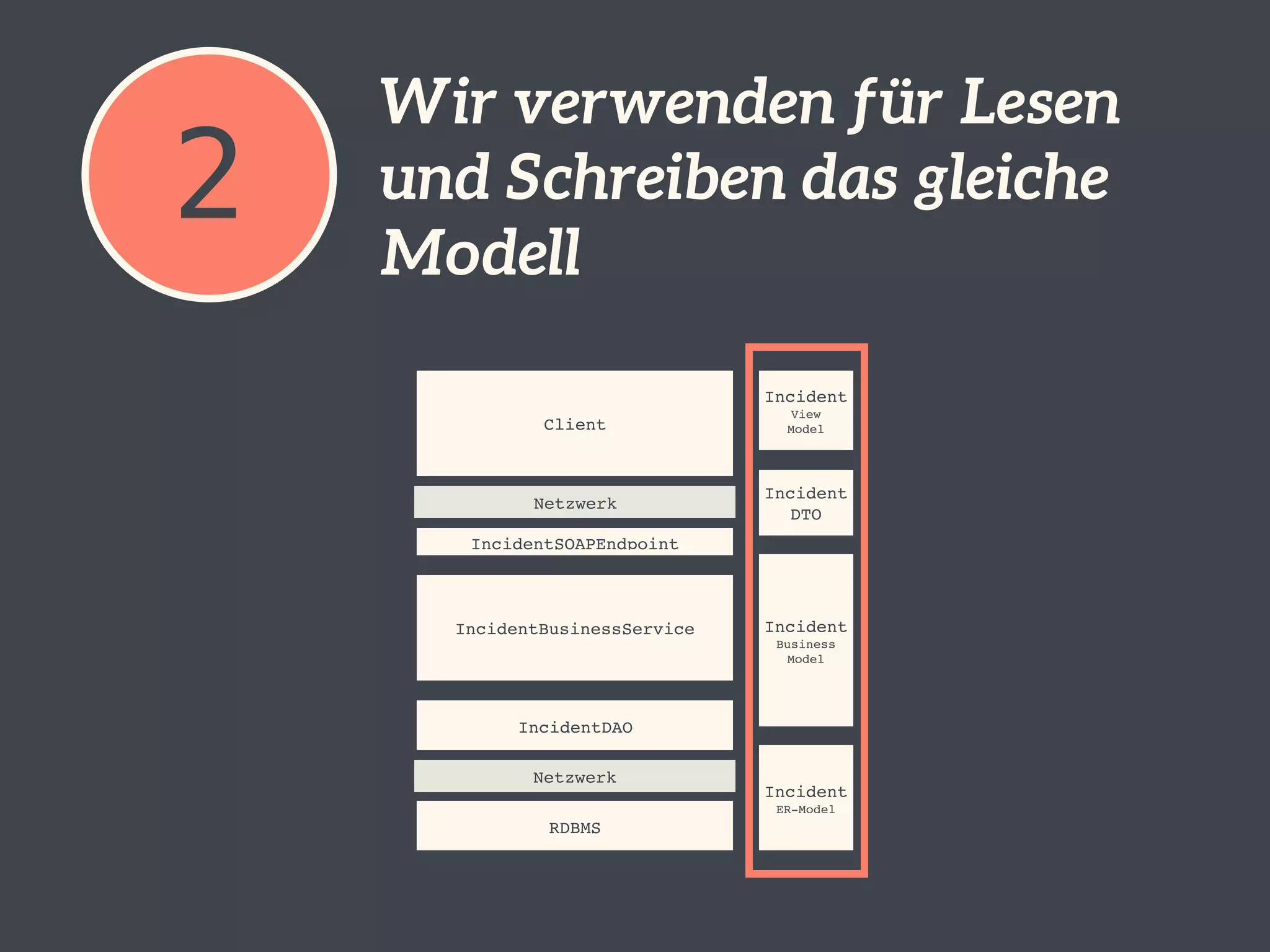

2 Wir verwenden für Lesen
und Schreiben das gleiche
Modell
IncidentSOAPEndpoint
IncidentBusinessService
IncidentDAO
Incident
View
Model
Incident!
Business
Model
Client
Incident
DTO
RDBMS
Incident
ER-Model
Netzwerk
Netzwerk

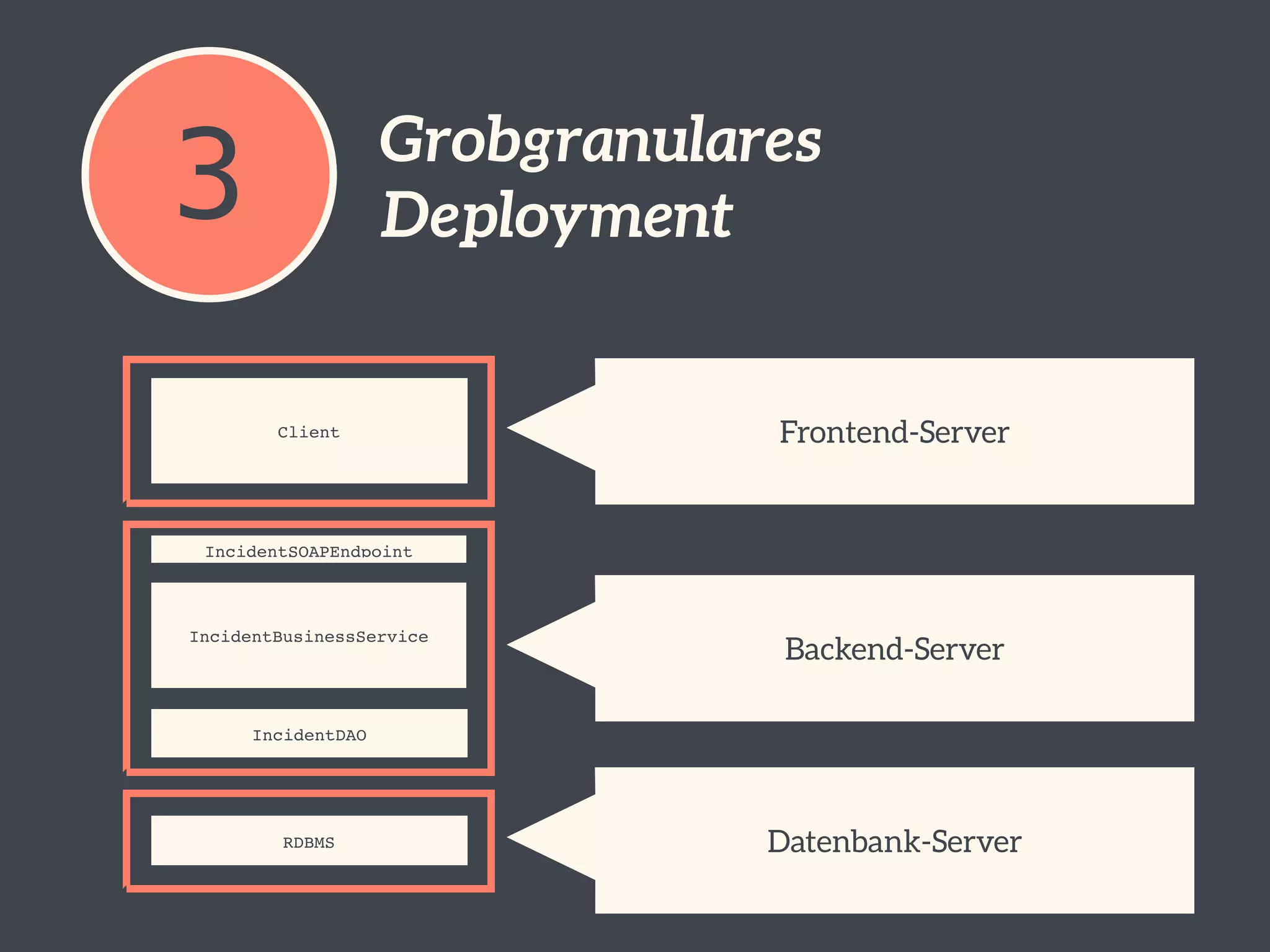

3 Grobgranulares
Deployment
Client
IncidentSOAPEndpoint
IncidentBusinessService
IncidentDAO
RDBMS
Frontend-Server
Backend-Server
Datenbank-Server
?Probleme
Zahlreiche Anwendungen
fahren mit der klassischen
Architektur gut
Es gibt dennoch Bereiche, in
denen dieses
Architekturmodell an seine
Grenzen stößt
1 Datenmodell ist ein
Kompromiss
2 Skalierbarkeit
3 Hang zum Monolithen
CQRS
Command
Query
Responsibility
Separation
!
CQRS ist ein
Pattern, keine
Architektur

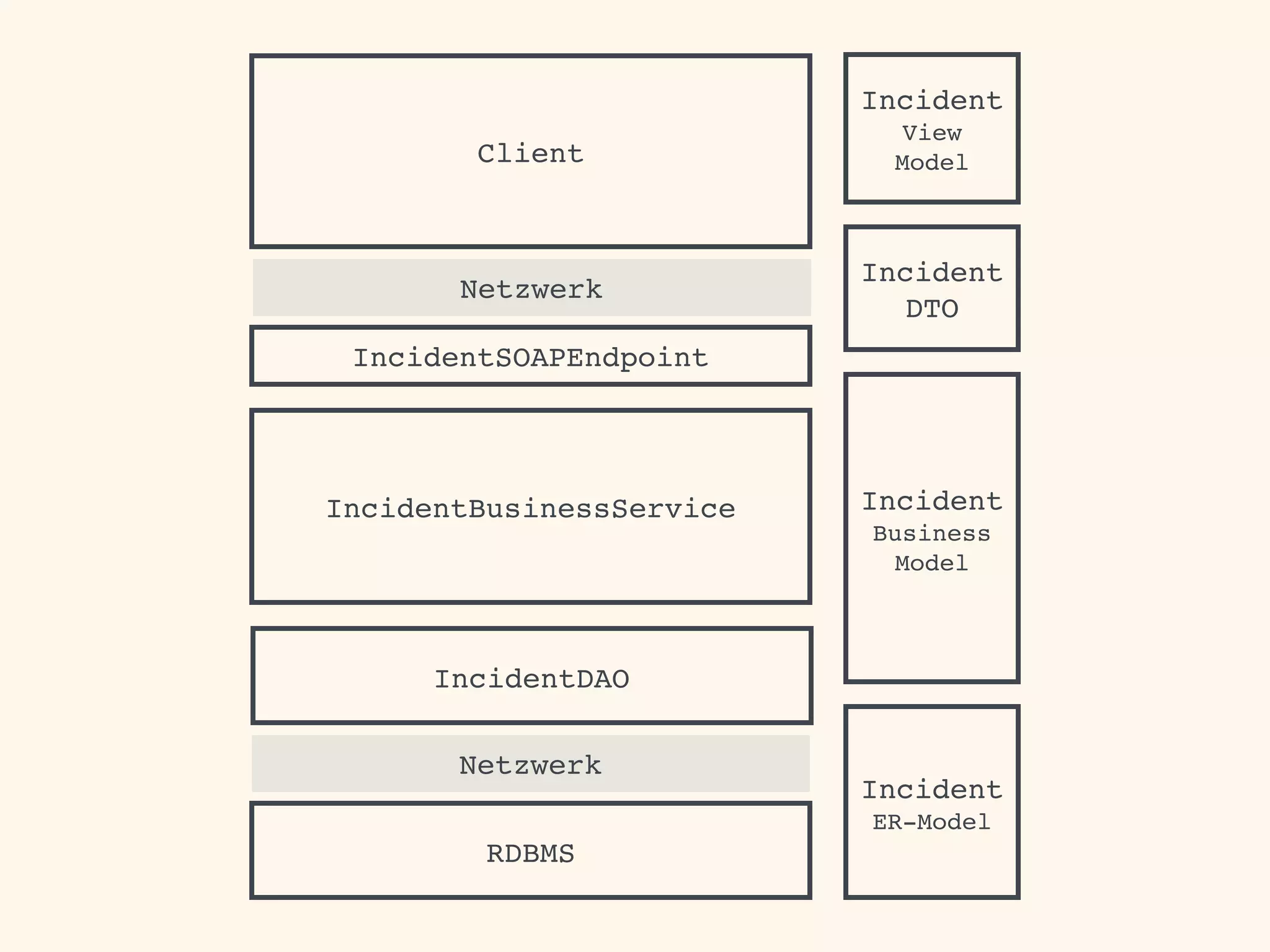

IncidentSOAPEndpoint
IncidentBusinessService
IncidentDAO
Incident
View
Model
Incident!
Business
Model
Client
Incident
DTO
RDBMS
Incident
ER-Model
Netzwerk
Netzwerk

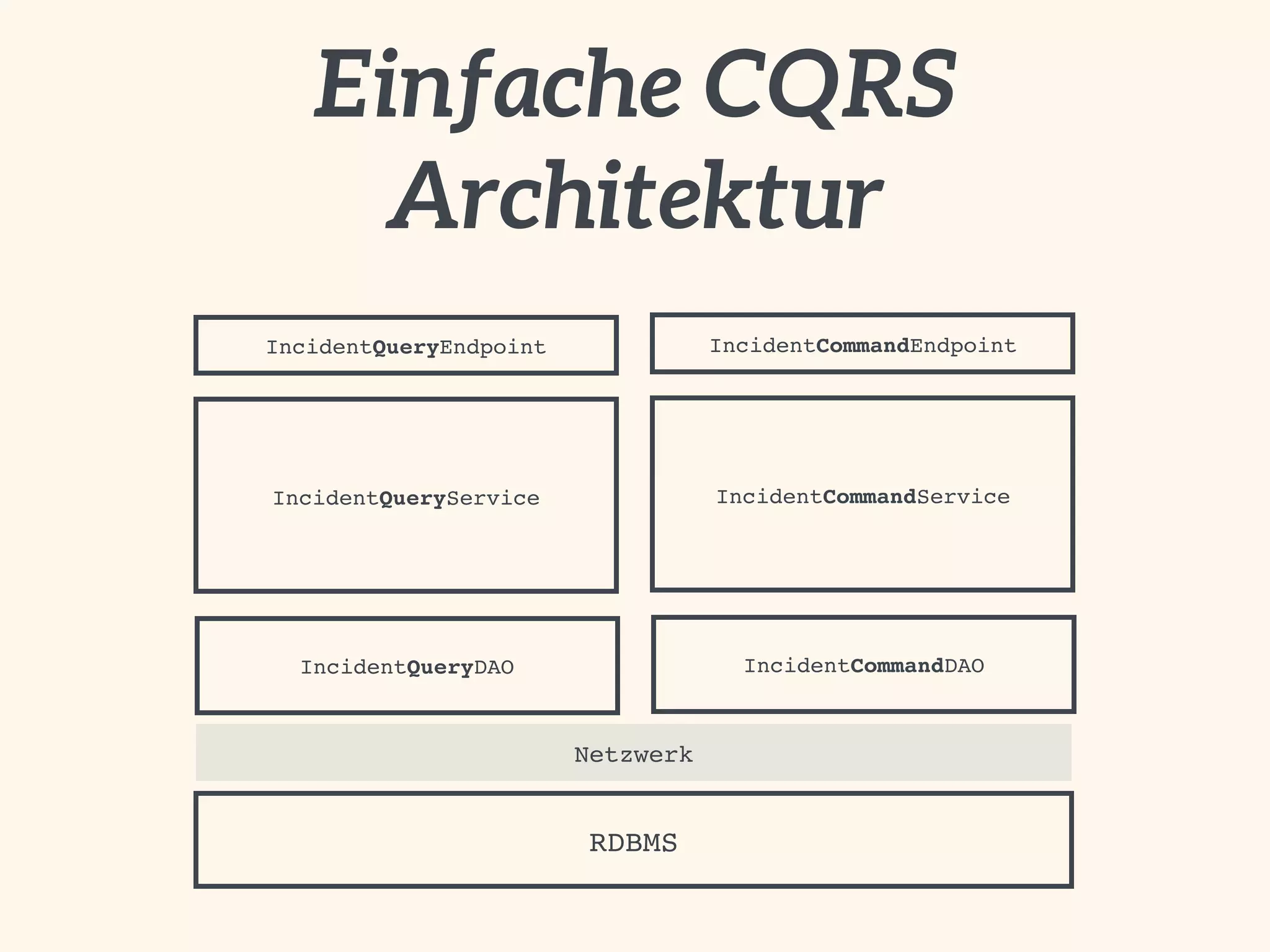

Einfache CQRS
Architektur
IncidentQueryEndpoint
IncidentQueryService
IncidentQueryDAO
Netzwerk
RDBMS
IncidentCommandEndpoint
IncidentCommandService
IncidentCommandDAO
Code Beispiel

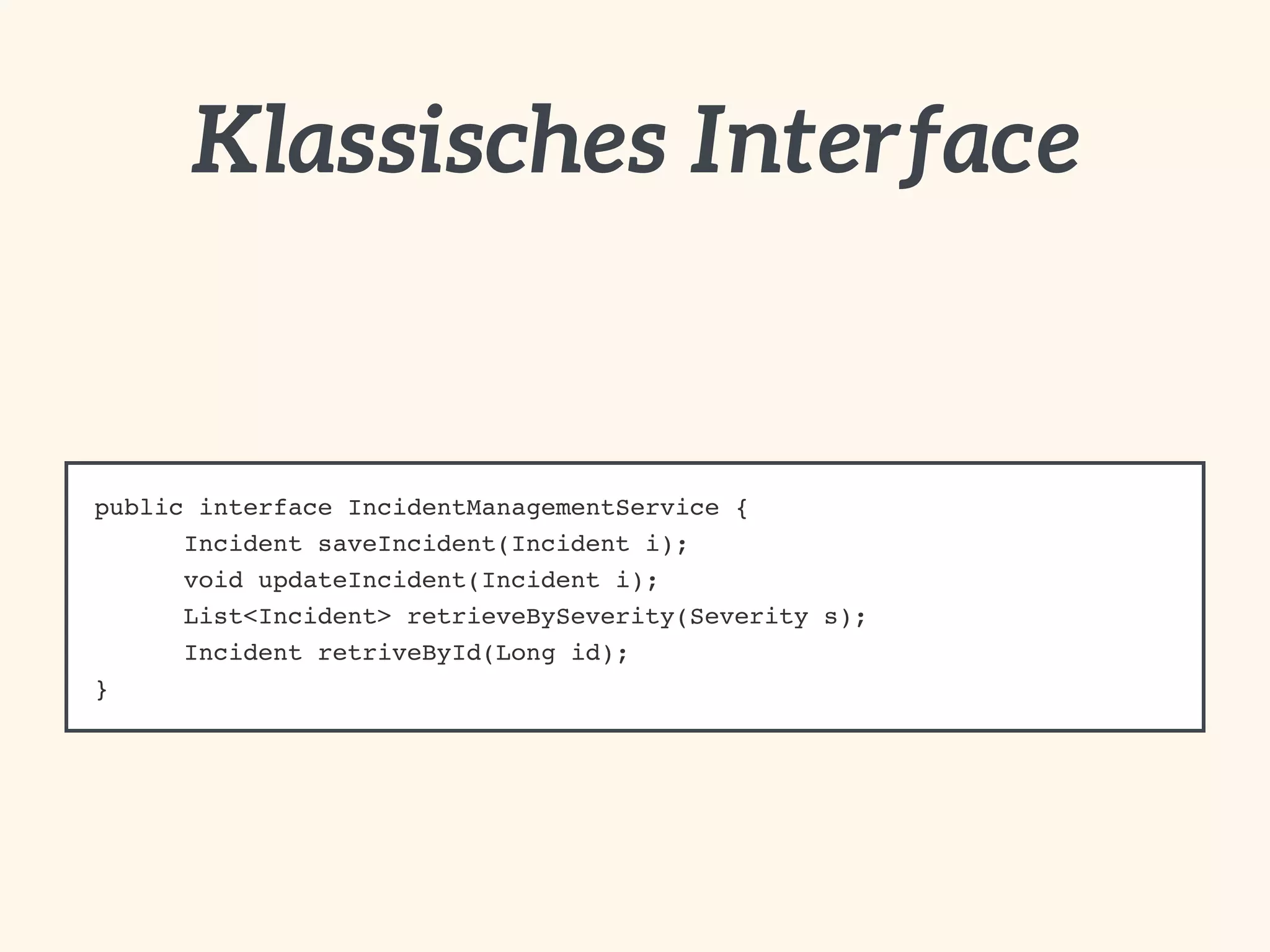

Klassisches Interface
public interface IncidentManagementService {!
! Incident saveIncident(Incident i);!
! void updateIncident(Incident i);!
! List<Incident> retrieveBySeverity(Severity s);!
! Incident retriveById(Long id);!
}

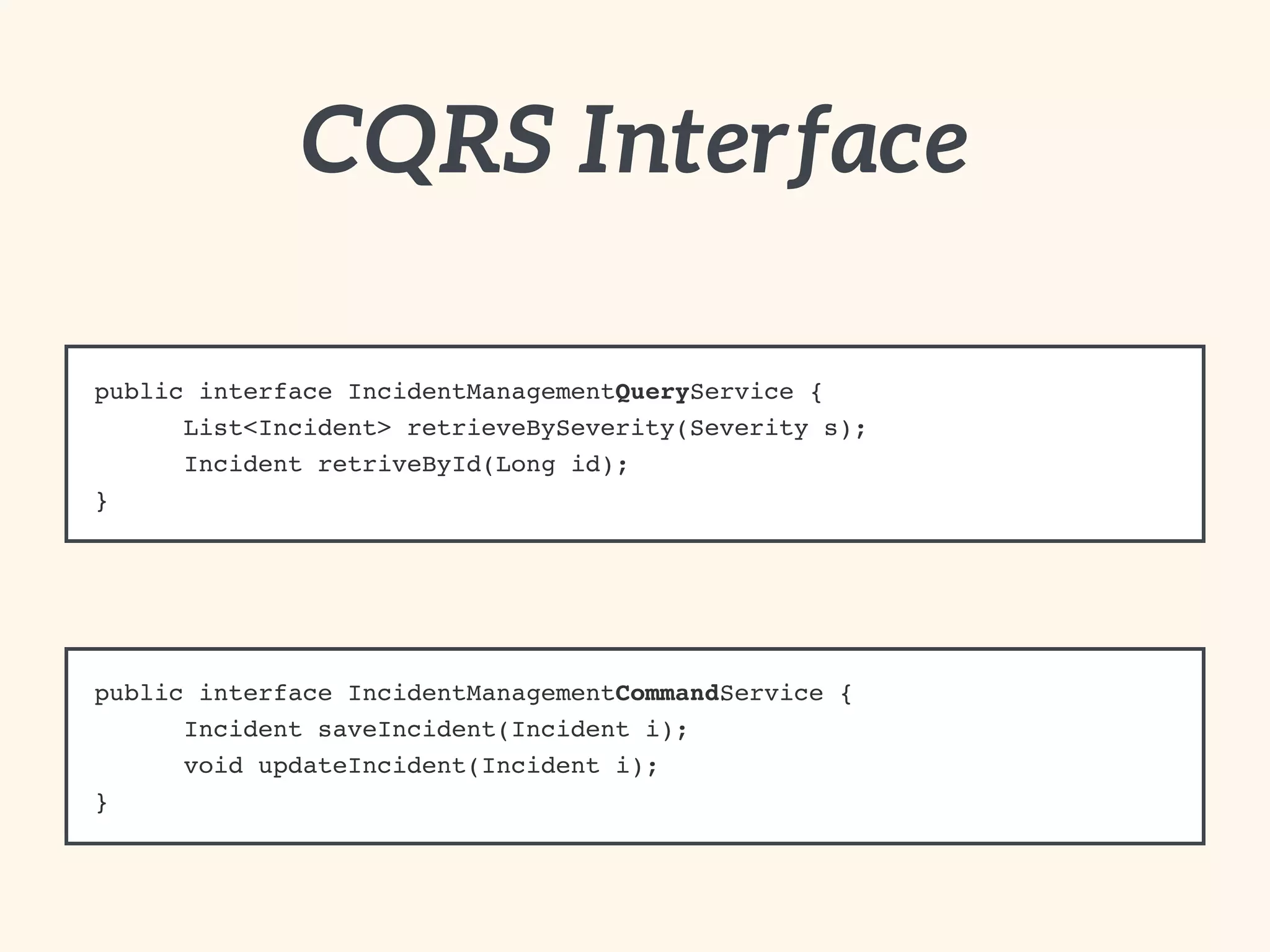

CQRS Interface
public interface IncidentManagementQueryService {!
! List<Incident> retrieveBySeverity(Severity s);!
! Incident retriveById(Long id);!
}
public interface IncidentManagementCommandService {!
! Incident saveIncident(Incident i);!
! void updateIncident(Incident i);!
}
1 Optimiertes Lese- und
Schreib-Modell

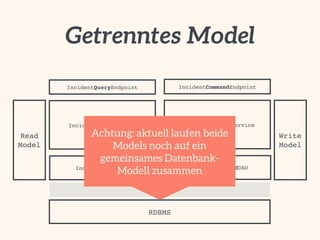

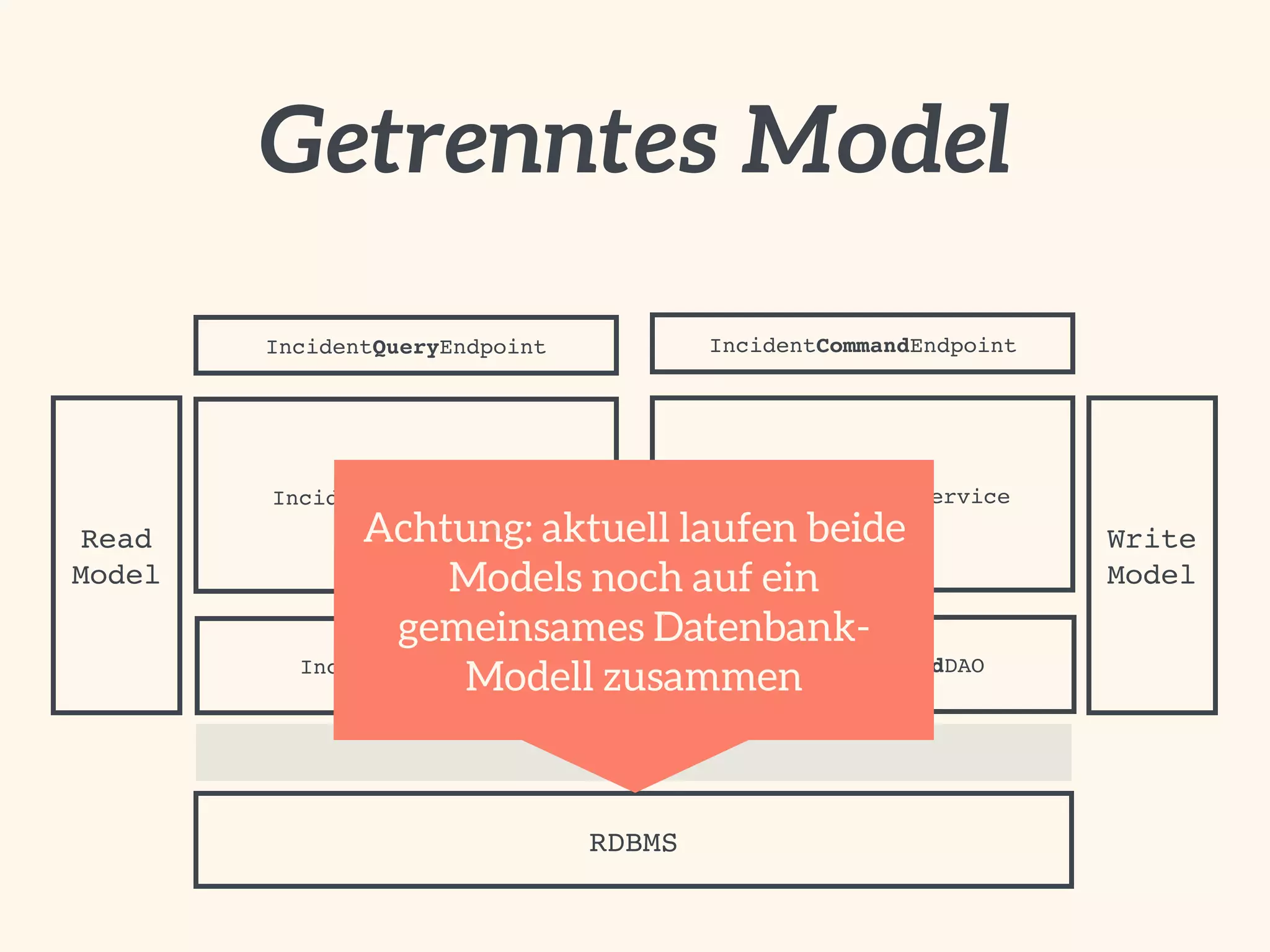

Getrenntes Model
IncidentQueryEndpoint
IncidentQueryService
IncidentQueryDAO
Netzwerk
RDBMS
IncidentCommandEndpoint
IncidentCommandService
IncidentCommandDAO
Read
Model
Write
Model
Achtung: aktuell laufen beide
Models noch auf ein
gemeinsames Datenbank-
Modell zusammen
2 CQRS ist gut für Event
Sourcing geeignet

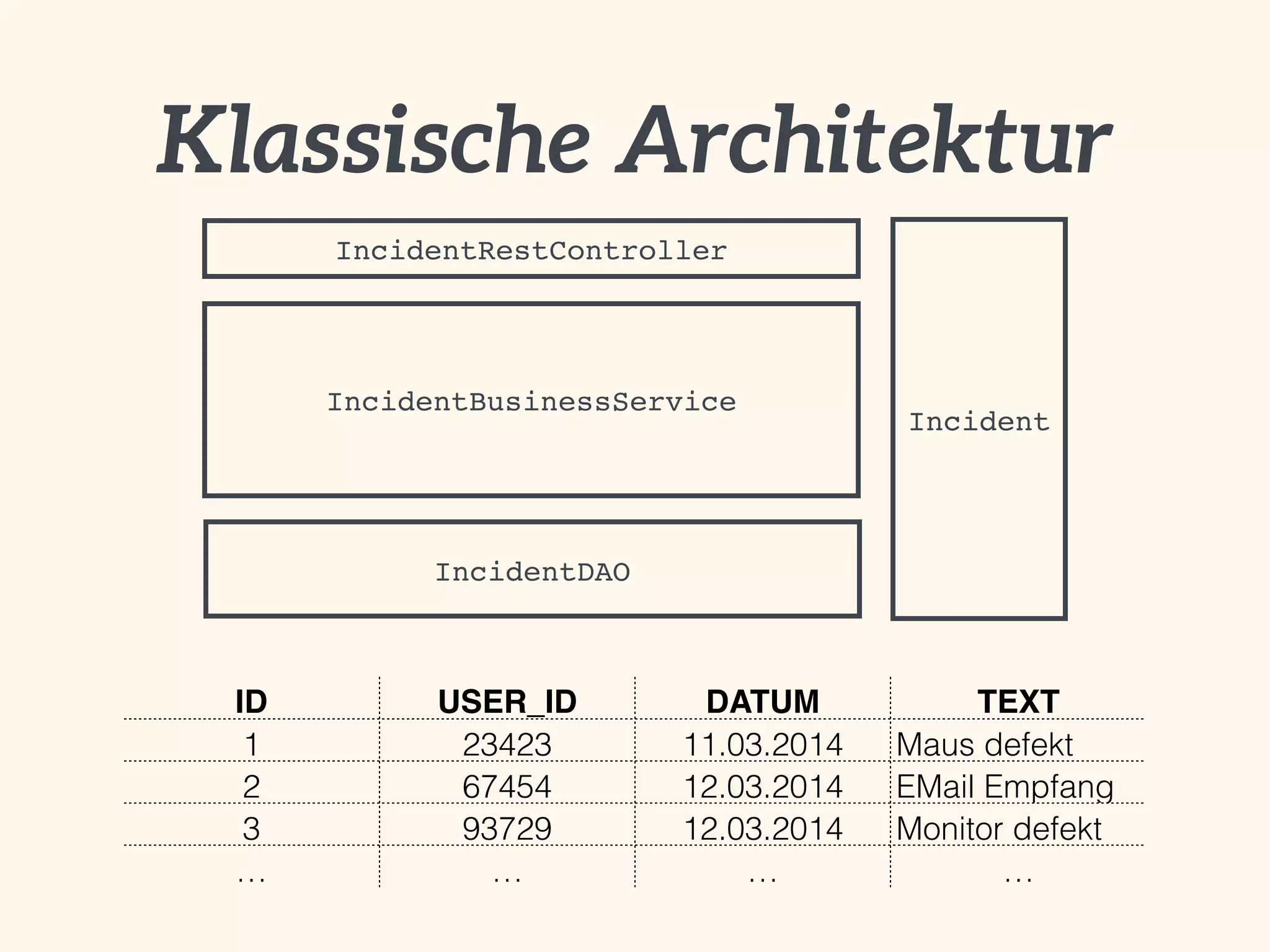

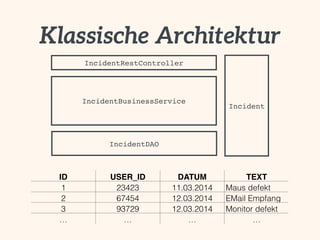

Klassische Architektur
IncidentRestController
IncidentBusinessService
IncidentDAO
Incident
ID USER_ID DATUM TEXT
1 23423 11.03.2014 Maus defekt
2 67454 12.03.2014 EMail Empfang
3 93729 12.03.2014 Monitor defekt
… … … …

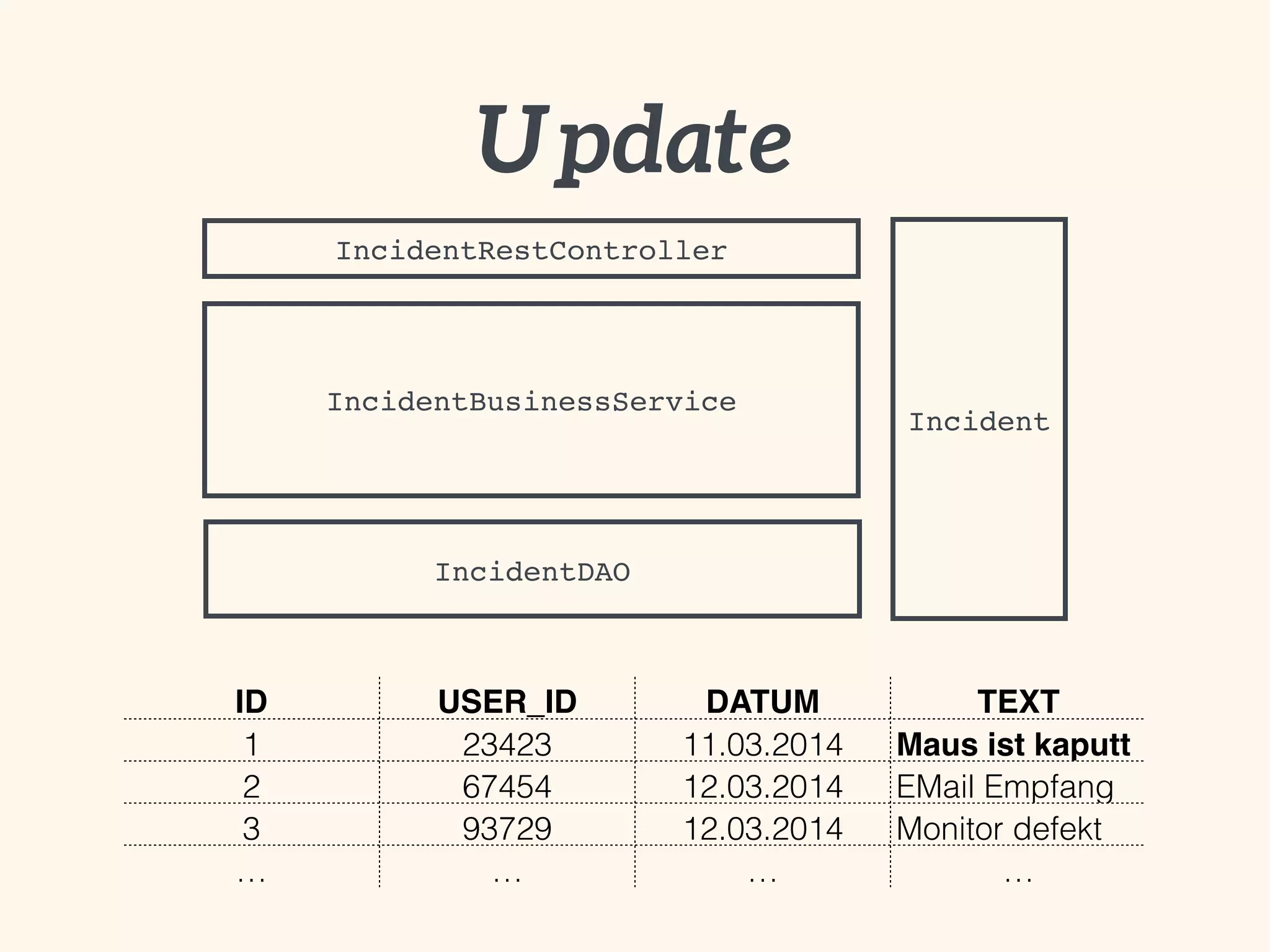

Update
IncidentRestController
IncidentBusinessService
IncidentDAO
Incident
ID USER_ID DATUM TEXT
1 23423 11.03.2014 Maus ist kaputt"
2 67454 12.03.2014 EMail Empfang
3 93729 12.03.2014 Monitor defekt
… … … …

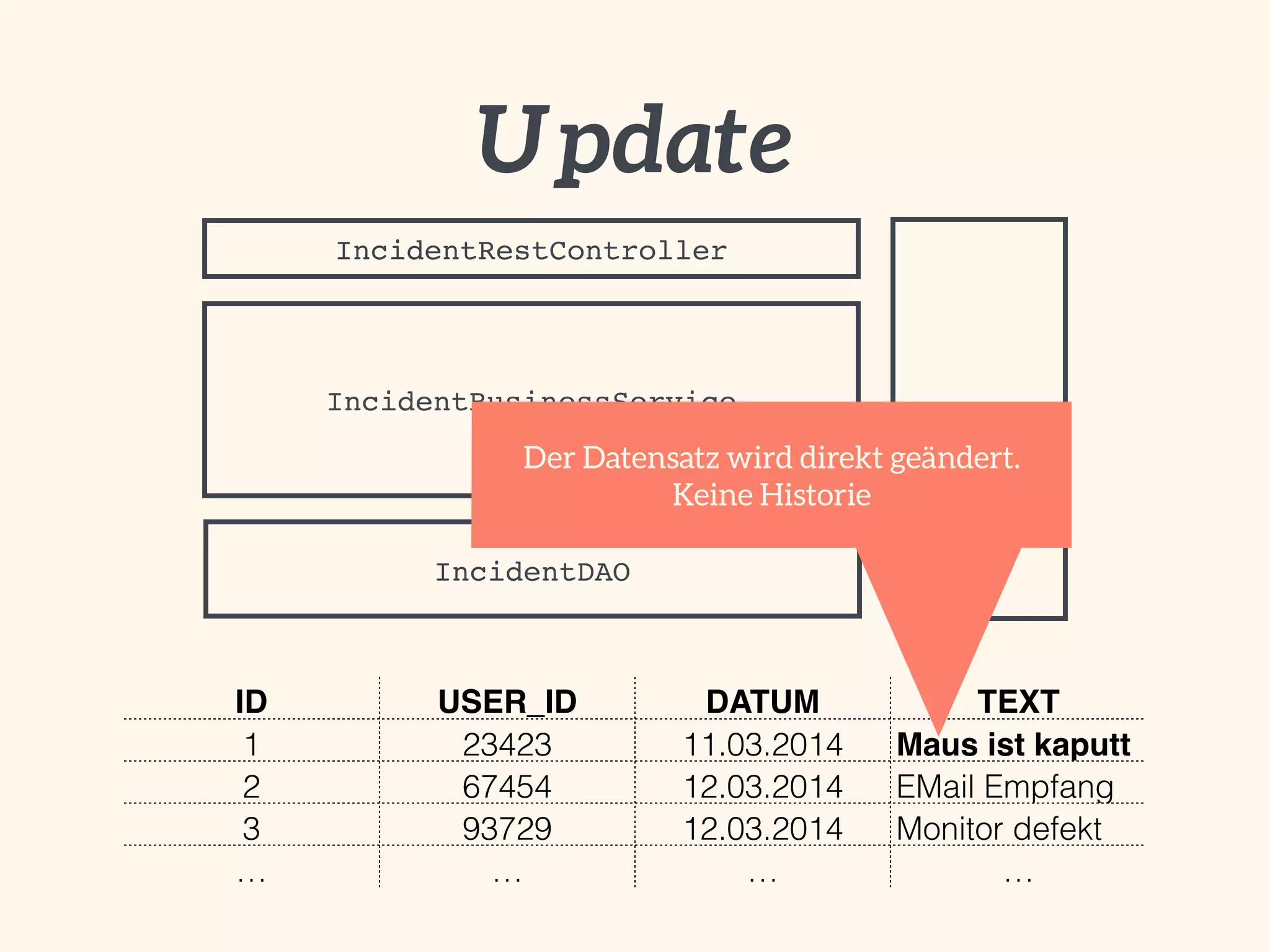

Update
IncidentRestController
IncidentBusinessService
Der Datensatz wird direkt geändert.
IncidentDAO
Incident
Keine Historie
ID USER_ID DATUM TEXT
1 23423 11.03.2014 Maus ist kaputt"
2 67454 12.03.2014 EMail Empfang
3 93729 12.03.2014 Monitor defekt
… … … …
Event Sourcing ist ein
Architekturstil bei dem
der Zustand der Daten
einer Anwendung aus
einer Sequenz von
Events bestimmt wird

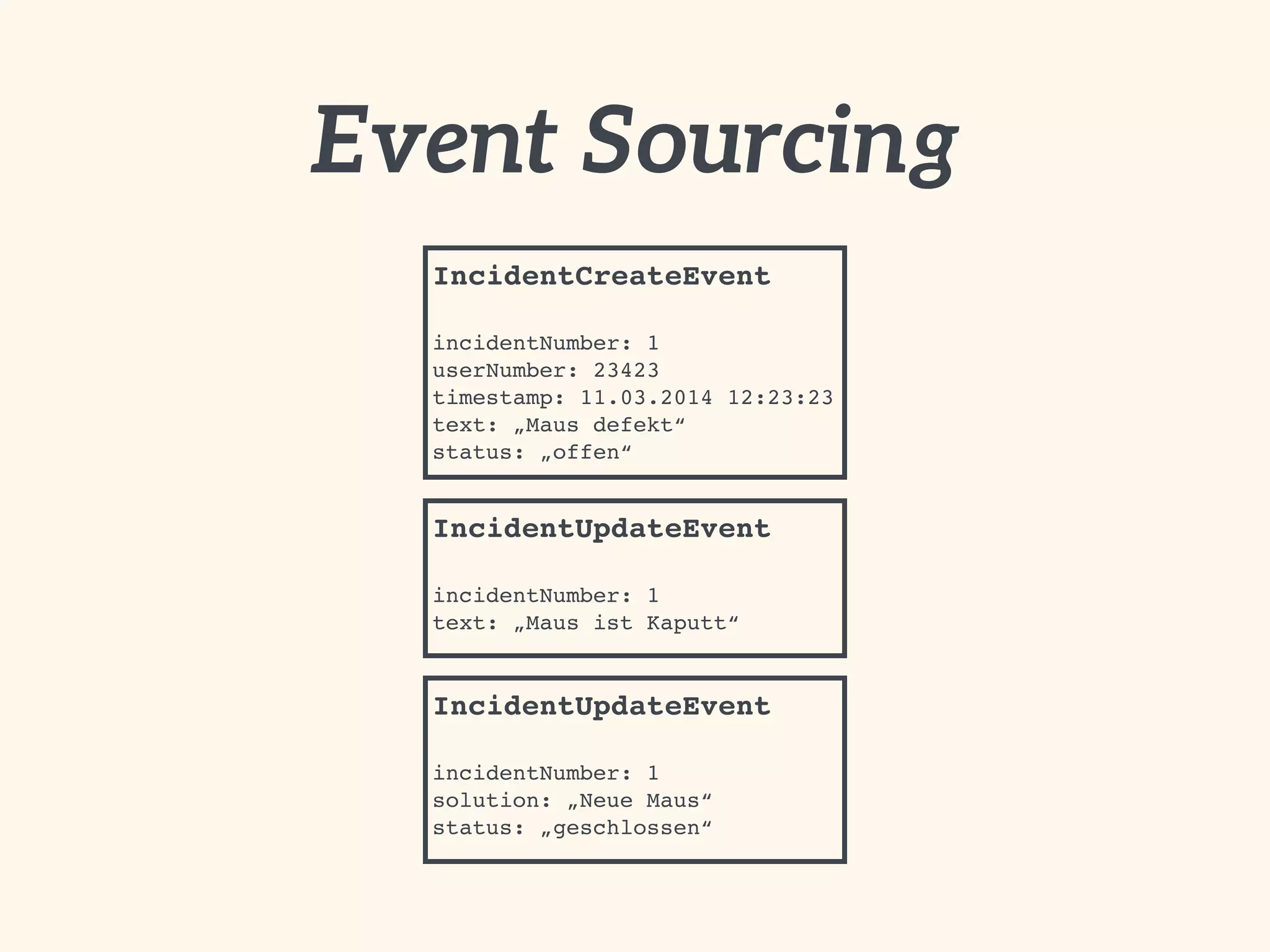

Event Sourcing
IncidentCreateEvent
incidentNumber: 1
userNumber: 23423!
timestamp: 11.03.2014 12:23:23
text: „Maus defekt“!
status: „offen“
IncidentUpdateEvent
incidentNumber: 1
text: „Maus ist Kaputt“
IncidentUpdateEvent
incidentNumber: 1
solution: „Neue Maus“!
status: „geschlossen“

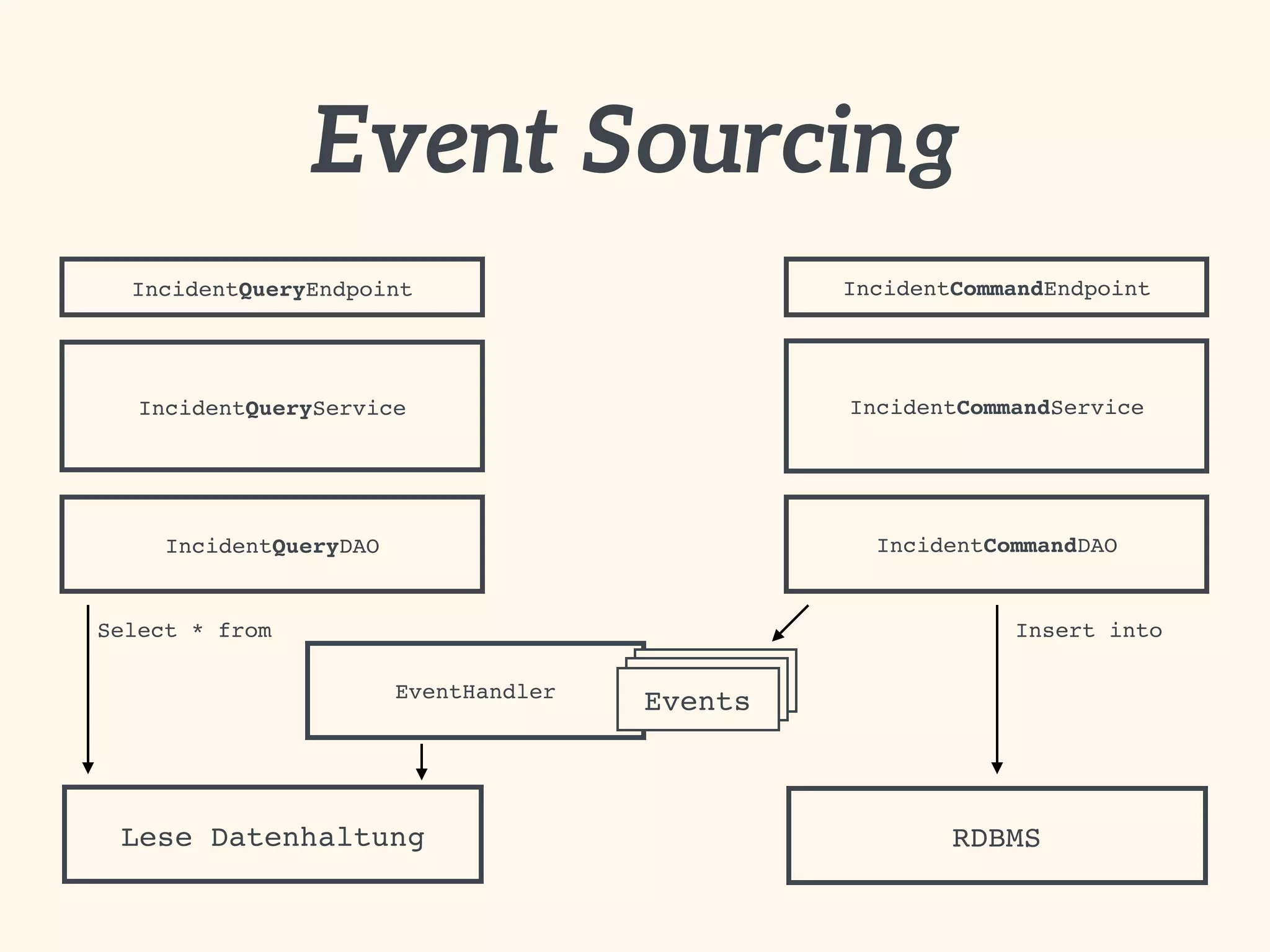

Event Sourcing
Select * from Insert into
EventHandler EEvveennttss
IncidentCommandEndpoint
IncidentCommandService
IncidentCommandDAO
RDBMS
IncidentQueryEndpoint
IncidentQueryService
IncidentQueryDAO
Lese Datenhaltung
Events
3 CQRS eignet sich gut für
asynchrones Processing /
messaging Patterns

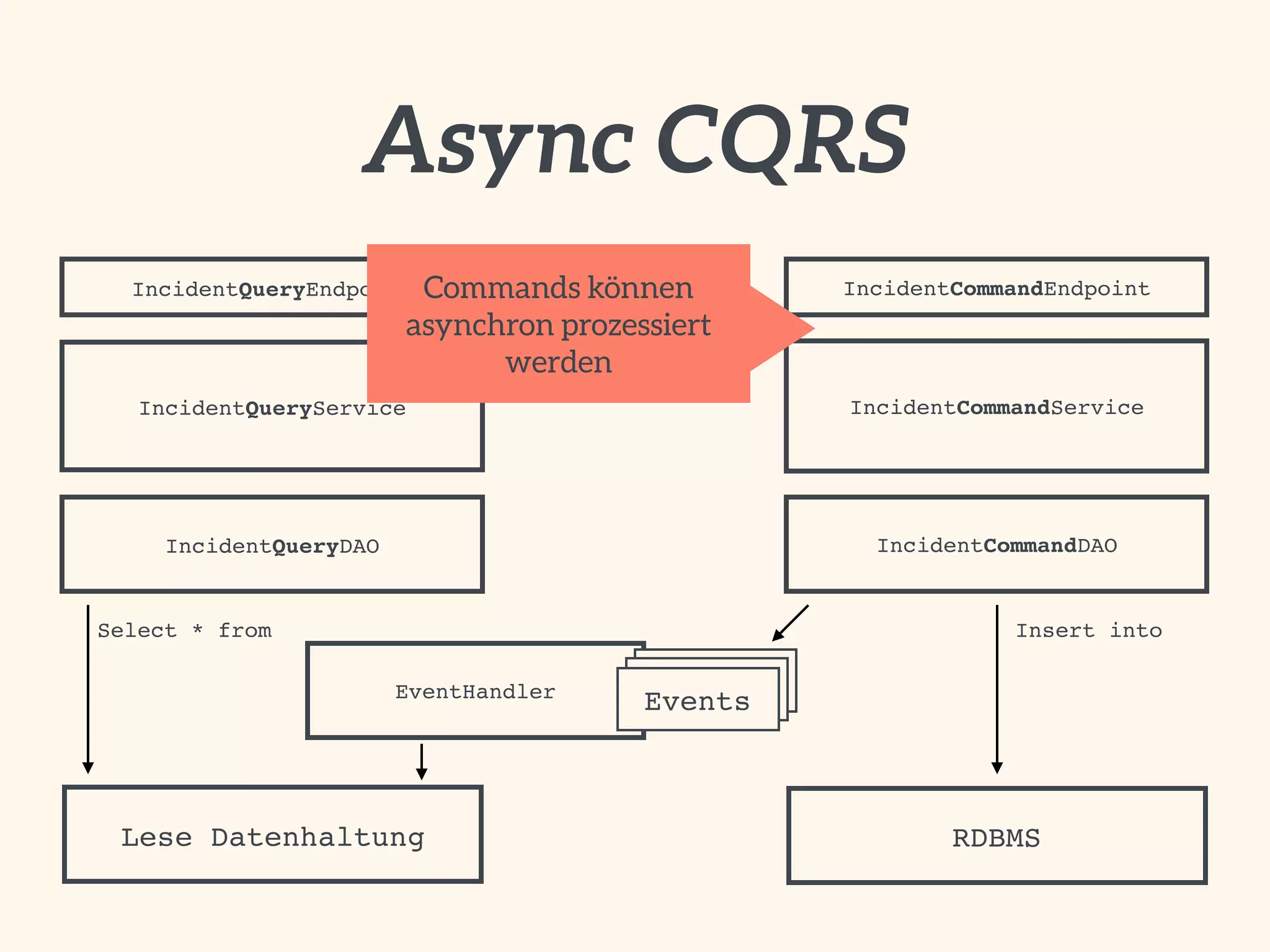

Async CQRS
Commands können
asynchron prozessiert
Select * from Insert into
EventHandler EEvveennttss
IncidentCommandEndpoint
IncidentCommandService
IncidentCommandDAO
RDBMS
IncidentQueryEndpoint
IncidentQueryService
IncidentQueryDAO
Lese Datenhaltung
Events
werden
Microservices
Martin Fowler:
„In short, the microservice
architectural style is an approach to
developing a single application as a
suite of small services, each running in
its own process and communicating
with lightweight mechanisms, often an
HTTP resource API.“
http://martinfowler.com/articles/microservices.html
CQRS basierte
Anwendungen eignen sich
hervorragend für ein
Microservice-Modell

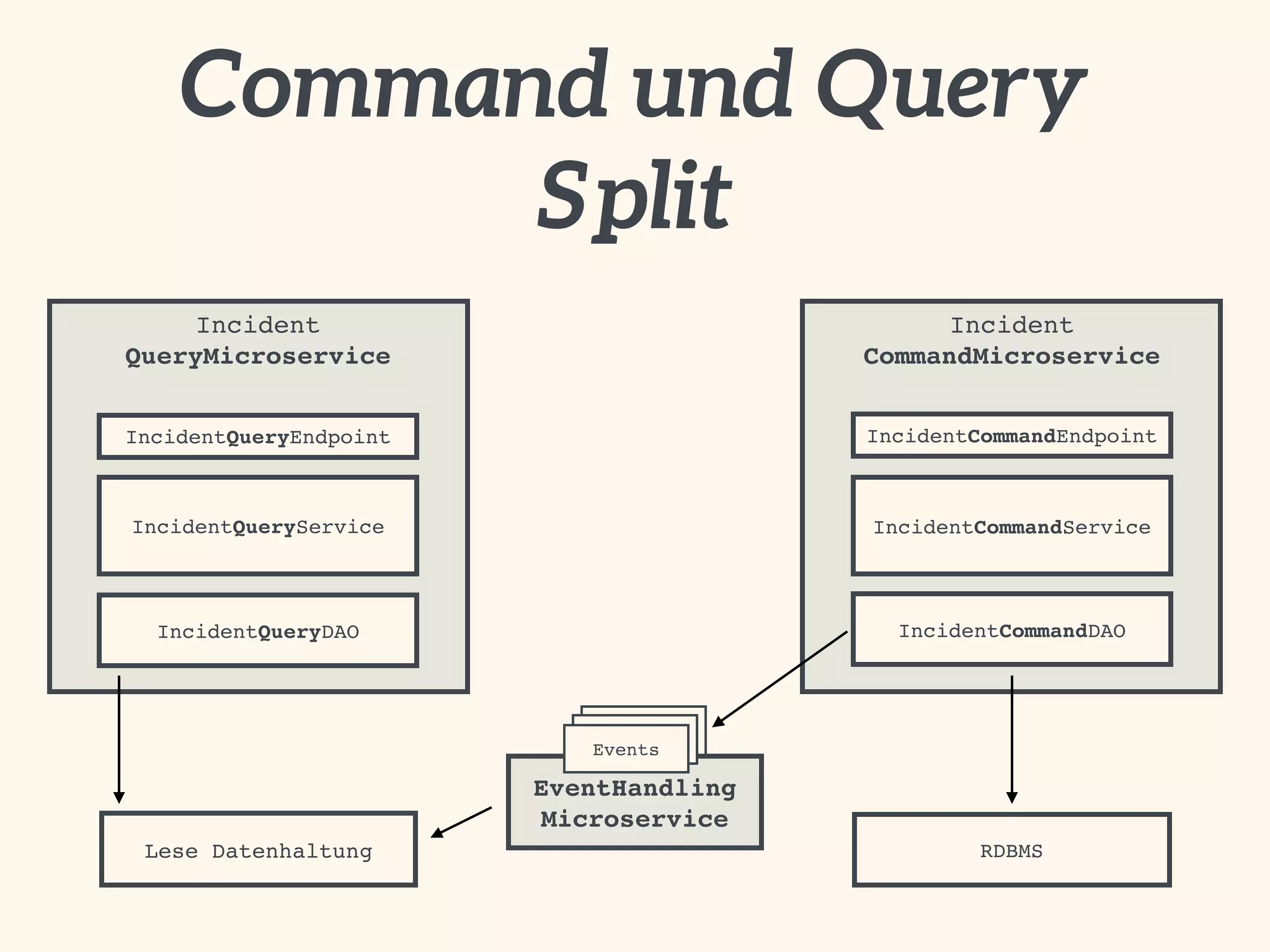

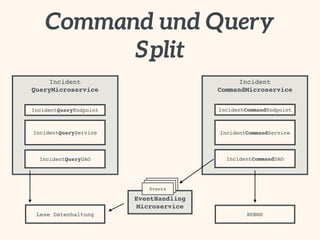

Command und Query
Incident
CommandMicroservice
Incident
QueryMicroservice
Split
EEvveennttss
Events
EventHandling
Microservice
IncidentQueryEndpoint
IncidentQueryService
IncidentQueryDAO
Lese Datenhaltung
IncidentCommandEndpoint
IncidentCommandService
IncidentCommandDAO
RDBMS
1 Individuelle Skalierbarkeit
2 Technologie-Freiheit für
Query, Command und
Event Handling Teil
3 Vermeidung von
Monolithen
? Eignung
Fragen?
Michael Plöd"
@bitboss"
http://slideshare.net/mploed"
michael.ploed@gmail.com
