Als PDF, PPTX herunterladen

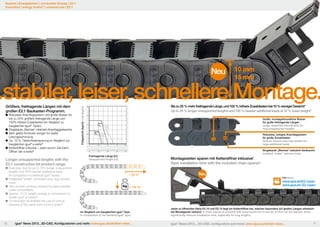

![Neuheit | Energieketten | universeller Einsatz | E2.1
Innovation | energy chains® | universal use | E2.1
Neu
10 mm
15 mm
Größere, freitragende Längen mit dem
großen E2.1 Baukasten-Programm.
Robustes Anschlagsystem und große Bolzen für
bis zu 25% größere freitragende Länge und
100% höhere Zusatzlasten (im Vergleich zu
baugleichen igus®-Typen)
Eingebaute „Bremse“ minimiert Anschlaggeräusche
Sehr glatte Konturen sorgen für beste
Leitungsschonung
Ca. 10 % Gewichtseinsparung im Vergleich zur
baugleichen igus® e-kette®
Kettenöffner inklusive – spart enorm Zeit beim
Öffnen der e-kette®
Longer unsupported lengths with the
E2.1 construction kit product range.
Bis zu 25 % mehr freitragende Länge, und 100 % höhere Zusatzlasten bei 10 % weniger Gewicht*
Up to 25 % longer unsupported lengths and 100 % heavier additional loads at 10 % lower weight*
2.0
1.5
E2.15
1.0
FL
G
E2.10
FL
G
0.5
Große, montagefreundliche Bolzen
für große freitragende Längen
Large, assembly-friendly pins for
long unsupported lengths
E2.15
FL
G
E2.10
Robustes, eckiges Anschlagsystem
für große Zusatzlasten
Robust, square stop dog system for
large additional loads
FL
G
0
0
0.5
1.0
1.5
2.0
0
1.0
2.0
3.0
4.0
Eingebaute „Bremse“ reduziert Geräusche
Installed ”brake“ reduces noise
Freitragende Länge [m]
Unsupported length [m]
Montagezeiten sparen mit Kettenöffner inklusive!
Save installation time with the included chain opener!
+ 25 %*
u
Dual stop dog for up to 70% longer unsupported
lengths and 50% heavier additional loads
(in comparison to identical igus® types)
Integrated ”brake“ minimizes stop dog contact
noise
Very smooth contours ensure the best possible
cable compatibility
Approx. 10 % weight savings in comparison to
similar igus® e-chains®
Construction kit enables the use of various
versions of the same size in one e-chain®
Füllgewicht [kg/m] Load [kg/m]
.stabiler, leiser, schnellere Montage.
kg + 100 %*
*im Vergleich zur baugleichen igus®-Type
*in comparison to the identical igus® type
10
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
u
Neu
Film Movie
www.igus.de/E2.1open
www.igus.en/ E2.1open
Jeder zu öffnenden Serie E2.10 und E2.15 liegt ein Kettenöffner bei, welcher besonders auf großen Längen erheblich
die Montagezeit verkürzt. A chain opener is included with every series E2.10 and E2.15 that can be opened, which
significantly reduces installation time, especially for long lengths.
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
11](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-8-320.jpg)
![Neuheit | Energieketten | universeller Einsatz | E2.1
Innovation | energy chains® | universal use | E2.1
Varianten Versions
Lieferprogramm delivery programm
1
2
Einteiliges Kettenglied, sehr kostengünstig, nicht zu öffnen
One piece design, very reasonable, not to open
Aufschwenkbarer Öffnungssteg öffnet im Außenoder Innenradius (i) und kann bei Bedarf entnommen
werden.
Swivelable opening cross bar opens on the outer or inner
radius (i) and can be removed if needed.
3
Bestellnummer
Part Number
Innenhöhe
inner height
Innenbreite
inner width
Außenhöhe Außenbreite
Biegeradius
outer height outer width bending radius
hi [mm]
1
2
3
1
2
3
Bi [mm]
ha [mm]
Ba [mm]
R [mm]
E2C.10.Bi.R.0 Neu
10
06 | 10 | 16 | 20* | 30 | 40 | 50
15,0
Bi + 7,4
18 | 28 | 38
E2.10.Bi.R.0 Neu
10
06 | 10 | 16 | 20* | 30 | 40 | 50
15,0
Bi + 7,4
18 | 28 | 38
E2i.10.Bi.R.0 Neu
10
06 | 10 | 16 | 20* | 30 | 40 | 50
15,0
Bi + 7,4
18 | 28 | 38
E2C.15.Bi.R.0
15
10 | 13 | 16 | 20* | 30 | 40 | 50
19,3
Bi + 7,8
28 | 38 | 48 | 75*
E2.15.Bi.R.0
15
10 | 13 | 16 | 20* | 30 | 40 | 50
19,3
Bi + 7,8
28 | 38 | 48
E2i.15.Bi.R.0
15
10 | 13 | 16 | 20* | 30 | 40 | 50
19,3
Bi + 7,8
i = Innenradius zu öffnen C = nicht zu öffnen
i = snap-open in the inner radius C = not to open
28 | 38 | 48
* Für Serie E2C.15.40.075.0
* For series E2C.15.40.075.0
Anschlusselementesatz (PZ: mit Zugentlastungszähnen)
Mounting brackets (PZ: with strain relief tooths)
Bestellnummer
Part Number
Innenhöhe
inner height
für Innenbreite Bi [mm]
for inner width Bi [mm]
Variante
Version
E2.100.Bi.12PZ Neu
Quickflansch zur stirnseitigen Montage
Quick flange for front facing assembly
06 | 10 | 16 | 20* | 30 | 40 | 50
starr locked
10
06 | 10 | 16 | 20* | 30 | 40 | 50
beidseitig pendelnd pivoting, both sides
E2.100.Bi.56PZ Neu
10
06 | 10 | 16 | 20* | 30 | 40 | 50
einseitig pendelnd pivoting, one side
E2.150.Bi.12PZ
15
10 | 13 | 16 | 20* | 30 | 40 | 50
starr locked
E2.150.Bi.34PZ
15
10 | 13 | 16 | 20* | 30 | 40 | 50
beidseitig pendelnd pivoting, both sides
E2.150.Bi.56PZ
15
10 | 13 | 16 | 20* | 30 | 40 | 50
einseitig pendelnd pivoting, one side
E2.150QF
Anschlusselemente „beliebig“ montierbar.
Starr, einseitig oder beidseitig pendelnd
Mounting brackets can be mounted arbitrary.
Locked, single side or both side pivoting
10
E2.100.Bi.34PZ Neu
15
10 | 13 | 16 | 20 | 30 | 40 | 50
Quickflansch Quickflange
Trennsteg, kabelschonend, rastbar
Separator, cable friendly, notchable
Bestellnummer
Part Number
Für Innenhöhe e-kette®
For inner height e-chain®
E2.10.5 Neu
10
E2.15.5
15
Variante
Version
einfach geschlitzt single slot
Das passende Montagewerkzeug auf S. 64
The matching assembly tools on p. 64
Trennstege alle 5 mm rastbar. Hält sicher
für Anwendungen zum Beispiel „auf der
Seite liegend“. Kabelschonend abgerundetes
Design der Trennstege.
Separator detents every 5 mm. Holds securely in
place, for instance for side mounted applications.
Cable-friendly rounded design of the separators.
Trennstege einfach geschlitzt mit abgerundetem
Design. Separator single slotted with rounded
design.
Lieferbar Available
ab Juni *ab Lager Bi 20
from juni *from stock Bi 20
12
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
online finden & berechnen
find online & calculate
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
13](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-9-320.jpg)
![Neuheit | Energieketten | universeller Einsatz | E4.31L | E4.38L | E4.48L
Innovation | energy chains® | universal use | E4.31L | E4.38L | E4.48L
Neuheit | Energieketten | universeller Einsatz | E2.31
Innovation | energy chains® | universal use | E2.31
Neu
Neu
31 mm
31 mm
...schlanker...leichter...kleiner...
Leicht, hochdynamisch, kostengünstig
- neue E2-Serie E2.31
Leicht, hochdynamisch, kostengünstig
- neue Größe E4.1 light: E4.31L
Als beidseitig aufklappbare e-kette®
Geringeres Gewicht, höhere Dynamik möglich
Optimiertes Verhältnis von Innen- und Außenmaß
durch schmalere Außenlaschen und optimierte
Öffnungssteg-Geometrie
Kurze Montagezeit
Bestellnummer
Innenhöhe
Innenbreite
Part Number
inner height
inner width
u
u
Light, highly dynamic, cost-effective
- new E2 series E2.31
2 part design and snaps open on one side
Light and cost effective
Lean design, smooth cable compatible inner
links and cross bars
Universal uses
31 mm
ha [mm]
Ba [mm]
R [mm]
65
40
78
48
2-teiliger Aufbau. Kostengünstig für Füllgewichte bis 5,0 kg/m (Flb)
2 part design. Cost-effective and fill weights up to 5,0 kg/m (Flb)
Lieferbar Available
ab Lager
from stock
14
online finden & berechnen
find online & calculate
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
R [mm]
Bi + 14
55-250
38
50 | 75 | 100 | 125 | 150 | 175
54
Bi + 16
150
48
50 | 75 | 100 | 125 | 150 | 175
64
Bi + 20
150
Ba
Bi
4-teiliger Aufbau. Für mittlere Beanspruchung und Füllgewichte bis 26 kg/m (Flb)
4 part design. For medium loads and fill weights up to 26 kg/m (Flb)
hi
ha
Bi [mm]
31
Ba [mm]
42
u
hi [mm]
E2.31.Bi.R.0
ha [mm]
50-300
E4.48L.Bi.R.0
Innenhöhe Innenbreite Außenhöhe Außenbreite Biegeradius
inner height inner width outer height outer width bending radius
Bi [mm]
31
E4.38L.Bi.R.0
u
hi [mm]
E4.31L.Bi.R.0
Ba
Bi
Bestellnr.
Part No.
e-chain® model snaps open on both sides
Reduced weight, higher dynamics possible
Thinner outer links and optimized opening cross
bar geometry provide improved ratio of inner and
outer dimensions.
Short installation time
Außenhöhe Außenbreite Biegeradius
outer height outer width bending radius
*Sollten Sie eine Breite benötigen, die wir bisher noch nicht ab
Lager liefern können, so werden wir diese innerhalb von 5 Wochen in das Lieferprogramm integrieren. Alle rechts angegebenen
Breiten werden wir nach und nach ins Programm aufnehmen, somit kann bereits morgen Ihre „Wunschbreite“ ab Lager lieferbar
sein - sprechen Sie uns an! *If you need a width that we cannot
yet supply from stock, then we will integrate them into the delivery
range within 5 weeks. All widths specified on the right will be gradually included in the range, so that you can shortly obtain your
”desired width“ from stock - just contact us!
hi
ha
2-teilig und einseitig aufklappbar
Leicht und kostengünstig
Schlankes Design, glatte, kabelschonende
Innenflächen und Stege
Universeller Einsatz
Light, highly dynamic, cost-effective
- new size E4.1 light: E4.31L
*Innenbreite *inner width Bi [mm]
u
62 | 87 | 105 | 112 | 137 | 162 | 187 | 200 | 212
225 | 237 | 250 | 262 | 275 | 287 | 300 | 312 | 325
337 | 350 | 362 | 375 | 387 | 400 | ...
online finden & berechnen
find online & calculate
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
15](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-10-320.jpg)

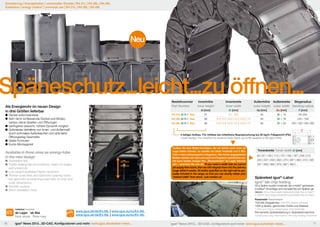

![Erweiterung | Energieketten | universeller Einsatz | R4.31L | R4.38L | R4.48L
Extension | energy chains® | universal use | R4.31L | R4.38L | R4.48L
Neu
Späneschutz...leicht...zu öffnen...
Bestellnummer
Part Number
Als Energierohr im neuen Design
in drei Größen lieferbar
ab Lager *ab Mai
from stock *from may
16
Bi [mm]
ha [mm]
Ba [mm]
31
50 - 300
42
Bi + 14
R [mm]
55-250
R4.38L.Bi.R.0 Neu
38
50 | 75 | 100 | 125 | 150 | 175
54
Bi + 16
125 / 150
R4.48L.Bi.R.0 Neu
48
50 | 75 | 100 | 125 | 150 | 175
64
Bi + 20
075 / 125 / 150 / 200
u
38 mm
48 mm
*Sollten Sie eine Breite benötigen, die wir bisher noch nicht ab
Lager liefern können, so werden wir diese innerhalb von 5 Wochen in das Lieferprogramm integrieren. Alle rechts angegebenen
Breiten werden wir nach und nach ins Programm aufnehmen, somit kann bereits morgen Ihre „Wunschbreite“ ab Lager lieferbar
sein - sprechen Sie uns an! *If you need a width that we cannot
yet supply from stock, then we will integrate them into the delivery
range within 5 weeks. All widths specified on the right will be gradually included in the range, so that you can shortly obtain your
”desired width“ from stock - just contact us!
hi
ha
Ba
Bi
4-teiliger Aufbau. Für mittlere bis mittelhohe Beanspruchung bis 26 kg/m Füllgewicht (Flb)
4 part design. For medium to medium-high loads up to fill weights of 26 kg/m (Flb)
u
Lieferbar Available
Außenhöhe Außenbreite Biegeradius
outer height outer width bending radius
hi [mm]
u
Swivelable lids
Tightly sealing lids and bottoms, nearly no edges
and undercuts
Low weight facilitates higher dynamics
Thinner outer links and optimized opening cross-
bar geometry provide improved ratio of inner and
outer dimensions.
Smooth surface
Short installation time
Innenbreite
inner width
R4.31L.Bi.R.0 Neu
Deckel aufschwenkbar
Sehr dicht schliessende Deckel und Böden,
nahezu keine Spalten und Öffnungen
Geringeres Gewicht, höhere Dynamik möglich
Optimiertes Verhältnis von Innen- und Außenmaß
durch schmalere Außenlaschen und optimierte
Öffnungssteg-Geometrie
Glatte Konturen
Kurze Montagezeit
Available in three sizes as energy-tube
in the new design
Innenhöhe
inner height
*Innenbreite *inner width Bi [mm]
u
62 | 87 | 105 | 112 | 137 | 162 | 187 | 200 | 212
225 | 237 | 250 | 262 | 275 | 287 | 300 | 312 | 325
337 | 350 | 362 | 375 | 387 | 400 | ...
Spänetest igus®-Labor
igus® lab chip testing
59 g Späne wurden innerhalb der e-kette® gemessen.
e-ketten®-Anschläge sind komplett frei von Spänen geblieben. 59 g chips were measured inside the e-chain®.
e-chain® stop dogs remained completely free of chips.
www.igus.de/de/E4.38L | www.igus.eu/eu/E4.38L
www.igus.de/de/E4.48L | www.igus.eu/eu/E4.48L
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
Parameter Parameters
100.000 Doppelhübe 100,000 double strokes
1000 g Späne, gemischter Größe und Material
1,000 g of chips, mixed sizes and materials
Permanente Spänebelastung in Spänetestmaschine
Continuous chip exposure in the chip testing machine
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
17](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-11-320.jpg)
![Erweiterung | Energieketten | universeller Einsatz | mit Rasterung
Extension | energy chains® | universal use | with detents
Neuheit | Energieketten | Kreisbewegung | e-spool Modulbaukasten
universeller Einsatz | E4.162
universal use | | e-spool
Innovation | energy chains® | circular motionE4.162 modular kit
162 mm
...noch größer...
Neue Größe des erfolgreichen
E4.1-Programms
Neue Größe mit 162 mm Innenhöhe
Stabile doppelte Anschläge
Für hohe Befüllungen, große freitragende Längen
und lange Verfahrwege bis 450 m
Es kommen die besonders stabilen Verbindungs stege der Serie 800 zum Einsatz
Beidseitig zu öffnen
Große freitragende Längen und Füllgewichte
Für lange Verfahrwege
E4.1 nun in 9 Innenhöhen lieferbar:
21, 28, 32, 42, 56, 80, 112, 162, 350 mm
...Raster...
Aluminiumdeckel für Kunststoff-Energierohr. Zu öffnen, dicht, mit Rasterung
New size for the successful E4.1
product range
Aluminum lid for plastic energy tube.
To open, tight, with detent
Einfacheres Positionieren der Innenaufteilung
durch Rasterung im Deckel
Einfache Montage durch spezielle Kunststoffclips
Breite stufenlos wählbar
Deckel beidseitig zu öffnen
Material Aluminium (EN AW-6060)
Kompatibel zum leitungsschonenden
Innenaufteilungsprogramm
New size with 162 mm inner height
Stable dual stop dogs for heavy fillings,
long unsupported lengths and long travels
up to 450 m
The particularly stable cross bars from the
series 800 are used
Snap-open along both sides
Long unsupported lengths and fill weights
For long travels
E4.1 now available in 9 inner heights:
21, 28, 32, 42, 56, 80, 112, 162, 350 mm
Lid detents facilitate easy positioning of the
interior separation
Special plastic clips facilitate easy assembly
Width continuously adjustable
Lids snap-open along both sides
Material: aluminium (EN AW-6060)
Compatible with the cable compatible interior
separation product range
Rastnocken - Trennstege alle 5 mm justieren
Catch tabs - adjust separators every 5 mm
Ba
Bi
hi
ha
Einfache Montage durch Kunststoffclipse
Plastic clips facilitate easy assembly
Bestellnummer
Part Number
Innenhöhe
inner height
Biegeradius
bending radius
Verfügbare Breiten Bi [mm]
Available widths Bi [mm]
Biegeradius R [mm]
bending radius R [mm]
Außenhöhe
outer height
hi [mm]
Bi [mm]
ha [mm]
Ba [mm]
R [mm]
RA4.42.Bi.R.0
65 - 300
125 | 150 | 160 | 175 | 200 | 250 | 300 | 350
162
200 – 600
195
256 – 656
200 – 1000
RA4.56.Bi.R.0
85 - 462
175 | 200 | 250 | 300 | 350 | 400 | 450 | 500
RA4.80.Bi.R.0
E4.162.Bi.R.0
Außenbreite
outer width
Bestellnummer
Part Number
Innenbreite
inner width
85 - 462
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 1000
Lieferbar Available
ab Lager
from stock
18
Anschlusselement zu mounting bracket for RA4.42
RA4.560.Bi.12.CT
Anschlusselement zu mounting bracket for RA4.56
RA4.800.Bi.12.CT
4-teiliger Aufbau. Für hohe Beanspruchung bis 100 kg/m Füllgewicht (Flg)
4 part design. For high loads up to fill weights of 100 kg/m (Flg)
RA4.420. Bi.12.CT
Anschlusselement zu mounting bracket for RA4.80
Lieferbar Available
www.igus.de/de/E4.162 | www.igus.eu/eu/E4.162
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
ab Lager in 5-10 Tagen
from stock from 5-10 days
www.igus.de/de/alulid | www.igus.eu/eu/alulid
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
19](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-12-320.jpg)

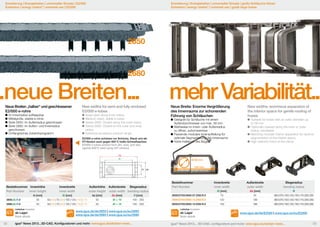

![Erweiterung | Energieketten | universeller Einsatz | E2/000
Extension | energy chains® | universal use | E2/000
Erweiterung | Energieketten | universeller Einsatz | große Schläuche führen
Extension | energy chains® | universal use | guide large hoses
2650
2680
Ø36
90,9
25005.10.D36
41
35
62
62
49,4
41
74
8
Ø5
150
166,2
188
35005.200.D80 45/85.1
Ø8
0
Ø 80
200
220
3200.xxx
62
Ø8
0
Innenbreite
inner width
Außenbreite
outer width
Bi [mm]
8
Ø5
Ba [mm]
R
91
063 | 075 | 100 | 125 | 150 | 175 | 200 | 250
136
063 | 075 | 100 | 125 | 150 | 175 | 200 | 250
166
063 | 075 | 100 | 125 | 150 | 175 | 200 | 250
Ø 80
3200.xxx
150
166,2
75
Ba [mm]
R [mm]
2600/2700/2650.07.D58.R.0
2650.Bi.R.0
35
50 | 65 | 75 | 90 | 100 | 125 | 150 | 175
50
Bi + 16
100 - 250
2600/2700/2650.12.D58.R.0
120
2680.Bi.R.0
35
50 | 65 | 75 | 90 | 100 | 125 | 150 | 175
50
Bi + 16
100 - 250
2600/2700/2650.15.D58.R.0
150
99,5
85
8
Ø5
188
35005.200.D80 45/85.1
ha [mm]
Ø8
62
u
74
50
41
138,1
88
35/62.1
27005.15.D58
35005.100.D80
75
91,2
88
35005.100.D80
3200.xxx
75
91,2
2300.xxx
3200.xxx
Bi [mm]
100
188 120
35005.200.D80 45/85.1
200
220
3200.xxx
Biegeradius
bending radius
0
Lieferbar AvailableØ80
ab Lager
from stock
100
120
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
8
25/41.1
Ø5
150
100
166,2
120
hi [mm]
22
35/62.1
25/41.1
Ø36
99,5
85
50
74
8
Ø5
62
Bestellnummer
Part Number
Außenhöhe Außenbreite Biegeradius
outer height outer width bending radius
www.igus.de/de/2650 | www.igus.eu/eu/2650
www.igus.de/de/2680 | www.igus.eu/eu/2680
138,1
27005.15.D58
88
138,1
35005.100.D80
35/62.1
27005.15.D58
2300.xxx
103 75
119,2 91,2
63
27005.07.D58
ab Lager
from stock
2300.xxx
Ø36
103
119,2
8
Ø5
124 mm
35
49,4
41
ha
Ø36
57
73,2
Lieferbar Available
90,9
25005.10.D36
25/41.1
Ø36
103
119,2
63
27005.07.D58
63
27005.07.D58
Ø 58 mm
44,9
25005.05.D36
Innenbreite
inner width
57
73,2
44,9
25005.05.D36
Ba
Bi
Bestellnummer Innenhöhe
Part Number
inner height
90,9
25005.10.D36
Ø36
57
73,2
hi
Suitable for hoses with an outer diameter up
to 58 mm
Optionally opened along the inner or outer
radius, swivelable
Matching modular interior separation for optimal
segmentation of the interior space
High retention force of the clamp
44,9
25005.05.D36
50
E2/000 e-rohre schützen vor Schmutz, Staub und als
HT-Version auch gegen 850°C heiße Schweißspritzer
E2/000 e-tubes protect from dirt, dust, and also
against 850°C weld spray (HT version)
Geeignet für Schläuche mit einem
Außendurchmesser von max. 58 mm
Wahlweise im Innen- oder Außenradius
zu öffnen, aufschwenkbar
Passende modulare Innenaufteilung für
optimale Segmentierung des Innenraums
Bi
Hohe Haltekraft des Bügels
Ba
41
Snap-open along inner radius
Ba
Medium-sized, stable e-tubes
Bi
Series 2650: Closed along the outer radius
Series 2680: Closed on the outer and inner
radius
Extensive accessory product range
New widths: enormous expansion of
the interior space for gentle routing of
hoses
99,5
85
Im Innenradius aufklappbar
Mittelgroße, stabile e-rohre
Serie 2650: Im Außenradius geschlossen
Serie 2680: Im Außen- und Innenradius
geschlossen
Umfangreiches Zubehörprogramm
Neue Breite: Enorme Vergrößerung
des Innenraums zur schonenden
Führung von Schläuchen
35
New widths for semi and fully enclosed
E2/000 e-tubes
62
Neue Breiten „halber“ und geschlossener
E2/000 e-rohre
mehr Variabilität...
49,4
41
..neue Breiten...
www.igus.de/de/E2000 | www.igus.eu/eu/E2000
200
220
3200.xxx
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
23](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-14-320.jpg)

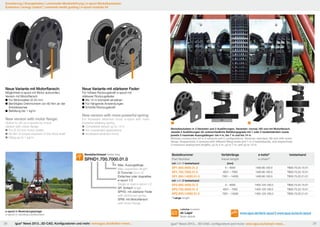

![Erweiterung | Energieketten | universelle Medienführung | e-spool Modulbaukasten
Extension | energy chains® | universal media guiding | e-spool modular kit
Neue Variante mit Motorflansch:
Möglichkeit e-spool mit Motor aufzurollen,
Version mit Motorflansch
Für Motorwellen Ø 20 mm
Benötigtes Drehmoment von 60 Nm an der
Antriebsachse
Befüllung bis 1 kg/m
New version with motor flange:
Option to roll up e-spools by motor,
version with motor flange
For Ø 20 mm motor shafts
60 Nm of torque required on the drive shaft
Filling up to 1 kg/m
Neue Variante mit stärkerer Feder:
Für höhere Rückzugskraft e-spool mit
stärkerer Rückzugsfeder.
Bis 14 m komplett einziehen
Für hängende Anwendungen
Erhöhte Rückzugskraft
New version with more powerful spring:
For increased retraction force: e-spool with more
powerful retaining spring.
Completely retract up to 14 m
For suspended applications
Increased retraction force
Bestellschlüssel Order key
SPHD1.700.7000.01.0
Max. Auszugslänge
Max. expansion length
Ø Trommel Drum Ø
Einfaches oder doppeltes
e-spool 1/2
Single or dual e-spool 1/2
SP: Einfach single
SPHD: mit stärkerer Feder
with reinforced spring
SPM: mit Motorflansch
with motor flange
e-spool in Bewindungsanlage
e-spool in winding construction
28
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
1
2
Modulbaukasten in 3 Varianten und 2 Ausführungen. Varianten: normal, HD und mit Motorflansch.
Jeweils 2 Ausführungen für unterschiedliche Befüllungsgrade mit 1 oder 2 twisterbändern sowie
jeweils 3 maximale Auszugslängen: bis 4 m, bis 7 m und bis 14 m
Modular construction kit in 3 versions and 2 configurations. Versions: standard, HD and with motor
flange. Respectively 2 versions with different filling levels and 1 or 2 twisterbands, and respectively
3 maximum deployment lengths: up to 4 m, up to 7 m, and up to 14 m
Bestellnummer
Part Number
Verfahrlänge
travel length
e-kette®
e-chain®
twisterband
mit with 1 twisterband
[mm]
SP1.600.4000.01.0
SP1.700.7000.01.0
SP1.850.14000.01.0
0 – 4000
1400.80.100.0
TB30.75.22.15.01
4001 – 7000
1400.80.100.0
TB30.75.22.15.01
7001 – 14000
1400.80.100.0
TB30.75.22.21.01
mit with 2 twisterband
SP2.600.4000.01.0
SP2.700.4000.01.0
SP2.850.14000.01.0
0 – 4000
1400.125.100.0
TB30.75.22.15.01
4001 – 7000
1400.125.100.0
TB30.75.22.15.01
7001 – 14000
1400.125.100.0
TB30.75.22.21.01
* Länge length
Lieferbar Available
ab Lager
from stock
www.igus.de/de/e-spool | www.igus.eu/eu/e-spool
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
29](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-17-320.jpg)

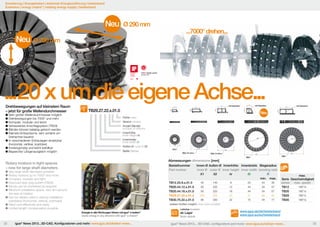

![Erweiterung | Energieketten | drehende Energiezuführung | twisterband
Extension | energy chains® | rotating energy supply | twisterband
Neu
Neu
Ø 290 mm
...7000° drehen...
Ø 200 mm
product
design
award
...20 x um die eigene Achse...
2011
Drehbewegungen auf kleinstem Raum
– jetzt für große Wellendurchmesser
Sehr großer Wellendurchmesser möglich
Drehbewegungen bis 7000° und mehr
Kompakt, modular und leicht
Verbessertes Anschlagsystem (TB29)
Bänder können beliebig gekürzt werden
Kleinste Einbauräume, sehr schlank um
Drehachse bauend
In verschiedenen Einbaulagen einsetzbar
(horizontal, vertikal, kopfüber)
Kostengünstig und leicht befüllbar
Begrenzter Längenausgleich möglich
TB29.27.22.x.01.0
Neu
Farbe color
Version version
Anzahl Bänder
number of ribbons
Innenhöhe
inner height hi
Innenbreite
inner width Bi
Außen-Ø outer Ø X2
Serie Series
Abmessungen dimensions [mm]
Rotary motions in tight spaces
– now for large shaft diameters
Bestellnummer
Part number
Very large shaft diameters possible
Rotary motions up to 7000° and more
Compact, modular and light
Improved stop dog system (TB29)
Bands can be shortened as required
Minimum installation space, very slim around
the axis of rotation
Can be reliably used in various installation
orientation (horizontal, vertical, overhead)
Filled cost-effectively and easily
Limited length compensation possible
TB12.23.9.x.01.0
TB20.44.12.x.01.0
TB20.44.18.x.01.0
TB29.27.22.x.01.0
TB30.75.22.x.01.0
40
140
9
23
24
35
50
220
12
44
34
57
50
220
18
44
34
57
200
320
22
27
69
82
90
330
22
75
44
77
max.
Serie Geschwindigkeit
series max. speed
180°/s
TB12
180°/s
TB20
180°/s
TB29
180°/s
TB30
weitere Größen möglich other sizes possible
Lieferbar Available
Energie in alle Richtungen führen mit igus® e-ketten®
Guide energy in any direction with igus® e-chains®
32
Innen-Ø Außen-Ø Innenhöhe Innenbreite Biegeradius
inner Ø outer Ø inner height inner width bending radii
X1
X2
hi
Bi
R
min. max.
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
ab Lager
from stock
www.igus.de/de/twisterband
www.igus.eu/eu/twisterband
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
33](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-19-320.jpg)

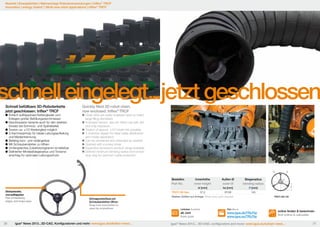

![Neuheit | Energieketten | Mehrachsige Roboteranwendungen | triflex® TRCF
Innovation | energy chains® | Multi-axis robot applications | triflex® TRCF
schnell eingelegt...jetzt geschlossen
Einfach aufklappbare Kettenglieder zum
Einlegen großer Befüllungsdurchmesser
Geschlossene Variante auch für den direkten
Einsatz bei Schmutz- und Spänebefall.
Torsion ca. ±10°/Kettenglied möglich
3-Kammerprinzip für ideale Leitungsaufteilung
und Medientrennung
Beliebig kürz- und verlängerbar
Mit Schraubendreher zu öffnen
Umfangreiches Zubehörprogramm ist lieferbar.
Definierter Mindestbiegeradius und Torsions-
anschlag für optimalen Leitungsschutz
Quickly filled 3D robot chain,
now enclosed. triflex® TRCF
Chain links are easily snapped open to insert
large filling diameters
Enclosed version, also for direct use with dirt
and chip exposure.
Torsion of approx. ±10°/chain link possible
3 chamber design for ideal cable distribution
and media separation
Can be shortened and extended as needed
Opened with a screw driver
Expansive accessory product range available.
Defined minimum bending radius and torsion
stop dog for optimum cable protection
8
7
6
5
4
TRLF.100.145
F
0
10
10
8
TRLF.85.135
94
,5
Schnell befüllbare 3D-Roboterkette
jetzt geschlossen. triflex® TRCF
TRCF.100 Neu
Schnappverschluss per
Schraubendreher öffnen
Snap lock mechanism to
open by screwdriver
Außen Ø
outer Ø
Biegeradius
bending radius
hi [mm]
Störkantenfrei,
und aufklappbar
Free of interfering
edges, and snaps open
Innenhöhe
inner height
ha [mm]
R [mm]
37,5
Ø108
145
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
,9
25
21
37,5
32,8
E
D
Weitere Größen auf Anfrage More sizes upon request
TRCF.100.145
C
Lieferbar Available
Film Movie
ab Juni
from june
36
,5
87
Bestellnr.
Part No.
www.igus.de/TRLFlip
www.igus.eu/TRLFlip
B
online finden & berechnen
find online & calculate
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
37](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-21-320.jpg)

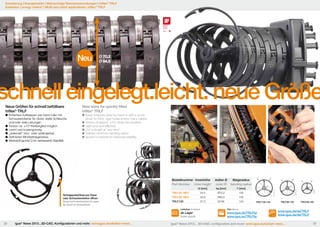

![Erweiterung | Energieketten | Mehrachsige Roboteranwendungen | triflex® TRLF
Extension | energy chains® | Multi-axis robot applications | triflex® TRLF
product
design
award
2011
Neu
Ø 70,2
Ø 94,5
schnell eingelegt.leicht. neue Größe
Easily snapped open by hand or with a screw
driver for thick, rigid hoses and/or many cables
Torsion of approx. ±10°/chain link possible
Light and cost effective
Cut to length at ”any time“
Defined minimum bending radius
igumid G material for improved stability
2
70
,2
,3
16
24,4
32,8
32,8
32,8
37,5
70
,2
,3
16
,3
16
24,4
,9
21
4,5
94
,5
,9
21
65
21
37,5
2
65
,9
25
37,5
2
TRLF.65.100
TRLF.65.100
TRLF.65.100
9
94
,5
10
8
10
8
3
B
3
65
www.igus.de/TRLFlip
www.igus.eu/TRLFlip
B
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
3
Film Movie
ab Lager
from stock
38
25
TRLF.100.145
Lieferbar Available
C
4
D
145
C
4
D
4
,5
87
135
5
E
100
D
5
TRLF.85.135
TRLF.85.135
TRLF.85.135
,5
87
Ø108
5
37,5
6
,5
87
TRLF.100
6
Ø94,5
25
R [mm]
E
6
Ø70,2
32,8
0
10
24,4
TRLF.85 NEU
7
0
10
TRLF.65 NEU
Biegeradius
bending radius
E
7
Schnappverschluss per Hand
oder Schraubendreher öffnen
Snap lock mechanism to open
by hand or screwdriver
ha [mm]
7
TRLF.100.145
TRLF.100.145
TRLF.100.145
0
10
hi [mm]
8
Außen Ø
outer Ø
F
Bestellnummer Innenhöhe
Part Number inner height
8
F
10
8
8
F
Einfaches Aufklappen per Hand oder mit
Schraubendreher für dicke, steife Schläuche
und/oder viele Leitungen
Torsion ca. ±10°/Kettenglied möglich
Leicht und kostengünstig
„Jederzeit“ kürz- oder verlängerbar
Definierter Mindestbiegeradius
Werkstoff igumid G für verbesserte Stabilität
New sizes for quickly filled
triflex® TRLF
Neue Größen für schnell befüllbare
triflex® TRLF
C
TRLF.65.100
TRLF.85.135
www.igus.de/de/TRLF
www.igus.de/de/TRLF
B
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
Diese Zeichnung istDieseAbleitung eines 3D-Modells. eines 3D-Modells.eines 3D-Modells.
eine Zeichnung ist eineZeichnung ist eine Ableitung
Diese Ableitung
entnehmen!
Nicht dargestellte Maße sind dem Modell zudargestellte Maßezu entnehmen! zuBauteilvolumen:
Nicht dargestellte Nicht sind dem Modell Bauteilvolumen:
Maße entnehmen!
sind dem Modell
39
Zulässige Abweichunggilt die Abweichun
To
Für gilt die
Für Zulässige
für Maße ohneZu
Für gilt die
30
6
0
halbe Toleranz Nennmaßbereich Nennmaßbereich Nennmaß
halbe Toleranz über 0,5
halbe Toleranz über 12
Schutzvermerk nach
SchutzvermerkSchutzvermerk nach
nach
bis Bohrung +
bis
30
120 31
6
Bohrung +
DIN ISO 16016 beachten 16016DIN ISO 16016Bohrung +
DIN ISO
beachten
beachten
Welle -
Übereinstimmung der
Welle "mittel" DIN 7168
Übereinstimmung der Übereinstimmung der
Welle 0,1 0,2 0,3 DI
"mittel" DIN 7168 "mittel" ](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-22-320.jpg)

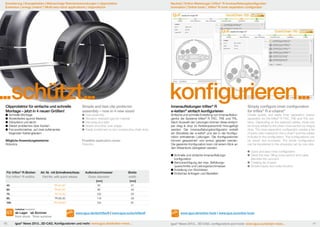

![Erweiterung | Energieketten | Mehrachsige Roboteranwendungen | clipprotektor
Extension | energy chains® | Multi-axis robot applications | clipprotector
...schützt...
Clipprotektor für einfache und schnelle
Montage – jetzt in 4 neuen Größen!

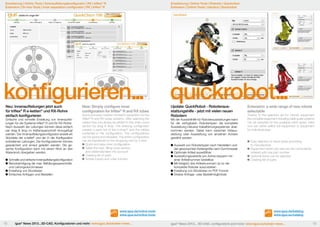

Neuheit | Online-Werkzeuge | triflex® R-Innenaufteilungskonfigurator
Innovation | Online tools | triflex® R inner separation configurator
konfigurieren...
Simple and fast clip protector
assembly – now in 4 new sizes!
Schnelle Montage
Abriebfestes igumid-Material
Dämpfend und leicht
Gleitet problemlos über Kanten
Frei positionierbar, auf zwei aufeinander
folgenden Kettengliedern
Mögliche Anwendungsbereiche:
Robotics
Posslible application areas:
Robotics
Für triflex® R-Breiten
For triflex® R widths
Fast assembly
Abrasion-resistant igumid material
Damping and light
Glides smoothly over edges
Freely positioned on two consecutive chain links
Art. Nr. mit Schnellverschluss
Part No. with quick release
Außendurchmesser
Outer diameter
Breite
width
[mm]
Innenaufteilungen triflex® R
e-ketten® einfach konfigurieren
Einfache und schnelle Erstellung von Innenaufteilungenfür die Systeme triflex® R TRC, TRE und TRL.
Nach Auswahl der Leitungen können diese einfach
per drag & drop im Kettenquerschnitt hinzugefügt
werden. Der Innenaufteilungskonfigurator erstellt
ein Stückliste der e-kette® und der in der Konfiguration enthaltenen Leitungen. Die Konfigurationen
können gespeichert und erneut geladen werden.
Die gesamte Konfiguration kann mit einem Klick an
den Warenkorb übergeben werden.
Schnelle und einfache Innenaufteilungs konfiguration
Berücksichtigung der max. Befüllungs querschnitte und Leitungsdurchmesser
Erstellung von Stücklisten
Einfaches Anfragen und Bestellen
Simply configure inner configuration
for triflex® R e-chains®
Create quickly and easily inner seperation interior
separation for the triflex® R TRC, TRE and TRL systems. Depending on the selected cables, these can
be simply added to the chain cross section by drag &
drop. The inner separation configurator creates a list

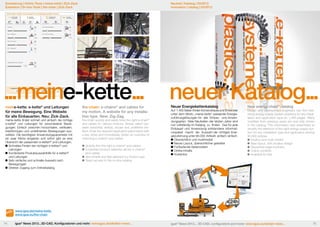

of parts oder material for the e-chain® and the cables
included in the configuration. The configurations can
be saved and re-loaded. The whole configuration
can be transferred to the shopping cart by one click.
Quick and easy inner configuration
Takes the max. filling cross section and cable
diameter into account
Creating list of parts
Simple inquiry and order function
[mm]
40.
TR.40.30*
55
27
60.
TR.60.30*
80
40
70.
TR.70.30
102
50
85.
TR.85.30
118
59
100.
TR.100.30*
133
67
Lieferbar Available
ab Lager *ab Sommer
from stock *from summer
40
www.igus.de/de/triflexR | www.igus.eu/eu/triflexR
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
www.igus.de/online-tools | www.igus.eu/online-tools
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
41](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-23-320.jpg)

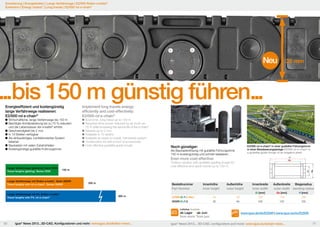

![Erweiterung | Energieketten | Lange Verfahrwege | E2/000 Rollen e-kette®
Extension | Energy chains® | Long travels | E2/000 rol e-chain®
Neu
35 mm
...bis 150 m günstig führen...
Economic, long travel up to 150 m
Required drive power reduced by as much as
75 % while increasing the service life of the e-chain®
Speeds up to 2 m/s
Available in 10 widths
Available as ready-to-install, harnessed system
Construction kit with a host of accessories
Cost-effective guidelite guide trough
Noch günstiger:
E2/000 rol e-chain® in einer guidelite Führungsrinne
in einer Bewässerungsanlage E2/000 rol e-chain® in
a guidelite guide trough of an irrigation plant
Als Baukastenlösung mit guidelite-Führungsrinne
150 m kostengünstig und schnell realisieren.
bi
Ba
Ba
Bi
Even more cost-effective:
Lange Verfahrwege (gleitend), Serie 3500
Travel lengths (gliding), Series 3500
Toolbox solution with guidelite-guiding trough for
cost effective and quick travels up to 150 m.
42
max.
150 m
Lange Verfahrwege mit Rollen e-kette®, Serie 3500R
Travel lengths with rol e-chain®, Series 3500R
250 m
Bestellnummer
Part Number
Innenhöhe
inner height
Außenhöhe
outer height
Innenbreite
inner width
Außenbreite
Biegeradius
outer width bending radius
Bi [mm]
Ba [mm]
R [mm]
2700R.Bi.R.0 Neu*
35
50
100
116
150
3500R.Bi.R.0
Lange Verfahrwege mit P4, Rollen e-kette®
800 m
Travel lengths with P4, rol e-chain®
64
ha
Wirtschaftliche, lange Verfahrwege bis 150 m
Benötigte Antriebsleistung bis zu 75 % reduziert
und die Lebensdauer der e-kette® erhöht
Geschwindigkeit bis 2 m/s
In 10 Breiten verfügbar
Als einbaufertiges, konfektioniertes System
lieferbar
Baukasten mit vielen Zubehörteilen
Kostengünstige guidelite Frührungsrinne
Implement long travels energyefficiently and cost-effectively:
E2/000 rol e-chain®
hi
45
Energieeffizient und kostengünstig
lange Verfahrwege realisieren:
E2/000 rol e-chain®
45
64
100
120
150
Lieferbar Available
ab Lager *ab Juni
from stock *from juni
50
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
www.igus.de/de/E200R | www.igus.eu/eu/E200R
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
51](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-28-320.jpg)

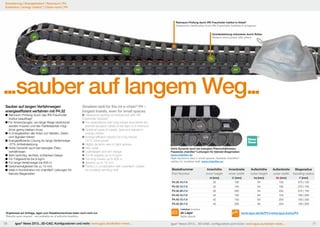

![Erweiterung | Energieketten | Reinraum | P4
Extension | energy chains® | Clean-room | P4
Reinraum-Prüfung durch IPA Fraunhofer Institut in Arbeit*
Cleanroom-certification from IPA Fraunhofer Institute in progress*
Antriebsleistung reduzieren durch Rollen
Reduce drive power with rollers
...sauber auf langem Weg...
Sauber auf langen Verfahrwegen
energieeffizient verfahren mit P4.32
Reinraum-Prüfung durch das IPA Fraunhofer
Institut beauftragt*
Für Anwendungen, wo lange Wege überbrückt
werden müssen und der Partikelabrieb mög-
lichst gering bleiben muss
In Energieketten alle Arten von Medien, Daten
und Signalen führen
Energieeffiziente Lösung für lange Verfahrwege:
-57% Antriebsleistung
Hohe Dynamik auch bei beengten Platz verhältnissen
Sehr laufruhig, leichtes, schlankes Design
Für Füllgewichte bis 6 kg/m
Für lange Verfahrwege bis 600 m
Geschwindigkeiten bis zu 10 m/s
Ideal in Kombination mit chainflex®-Leitungen für
kleinste Biegeradien
Smallest radii for the rol e-chain® P4 –
longest travels, even for small spaces
Cleanroom testing commissioned with IPA
Fraunhofer Institute*
For applications with long travels and where the
particle abrasion needs to be kept to a minimum
Guide all types of media, data and signals in
energy chains
Energy-efficient solution for long travels:
-57% drive power
Highly dynamic also in tight spaces.
Very quiet
Lightweight and slim design
For fill weights up to 6 kg/m
For long travels up to 600 m
Speeds up to 10 m/s
Perfect in combination with chainflex®-cables
for smallest bending radii
*
Hohe Dynamik auch bei beengten Platzverhältnissen.
Passende chainflex®-Leitungen für kleinste Biegeradien:
www.chainflex.de
High dynamics also in small spaces. Suitable chainflex®cables for smallest radii: www.chainflex.eu
Bestellnummer
Part Number
Innenhöhe
inner height
Innenbreite
inner width
Außenhöhe
outer height
Außenbreite
outer width
Biegeradius
bending radius
hi [mm]
Bi [mm]
ha [mm]
Ba [mm]
R [mm]
P4.32.10.R.0
32
100
54
132
075 | 150
P4.32.15.R.0
32
150
54
182
075 | 150
P4.32.20.R.0
32
200
54
232
075 | 150
P4.42.10.R.0
42
100
64
154
100 | 250
P4.42.15.R.0
42
150
64
204
100 | 250
P4.42.20.R.0
42
200
64
254
100 | 250
Lieferbar Available
*Ergebnisse auf Anfrage, lagen zum Redaktionsschluss leider noch nicht vor.
*Results upon request - not available as of editorial deadline.
56
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
ab Lager
from stock
www.igus.de/de/P4 | www.igus.eu/eu/P4
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
57](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-31-320.jpg)

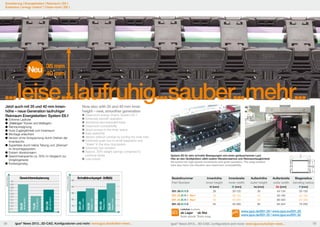

![Erweiterung | Energieketten | Reinraum | E6.1
Extension | energy chains® | Clean-room | E6.1
Neu
35 mm
40 mm
...leise...laufruhig...sauber...mehr...
Now also with 35 and 40 mm inner
height – new, smoother generation
Cleanroom energy chains: System E6.1
Extremely smooth operation
Shortened and extended freely
Cleanroom compatibility
Good access to the inner space
Easy assembly
Version without camber by turning the inner links
Extremely quiet due to small separation and
”brake“ in the stop dog system
Extremely low vibration
Approx. 30% weight savings compared to
previous series
Low-priced
Schalldruckpegel -2dB(A)
Bestellnummer
Part Number
Innenhöhe
inner height
Innenbreite
inner width
Außenhöhe
outer height
Außenbreite
outer width
Biegeradius
bending radius
hi [mm]
Bi [mm]
ha [mm]
Ba [mm]
R [mm]
29
30-120
35
44-134
55-150
E61.35.Bi.R.0 Neu*
35
30-120
42
50-160
55-150
E61.40.Bi.R.0 Neu*
40
40-300
54
60-320
63-200
E61.52.Bi.R.0
52
40-300
65
64-324
75-250
Radius 2 m/s
E6.29
Radius 2 m/s
E61.29
Radius 1 m/s
E6.29
Radius 1 m/s
Lieferbar Available
ab Lager *ab Mai
from stock *from may
58
46
max.
E61.29.Bi.R.0
20
10
Ba
Bi
System E6 für sehr schnelle Bewegungen und einen geräuscharmen Lauf.
Hier an den Großplottern zählt zudem Vibrationsarmut und Reinraumtauglichkeit.
E6 system for high-speed movements and quiet operation. The large plotters
here also have low vibration and cleanroom compatibility.
40
E61.29
E61.29
T3.29.100.R.0
T3.29
E6.29.100.R.0
0,1
E6.29
0,2
50
30
0,6
0,5
0,4
0,3
Schallmessung dB(A)
Gewichtsreduzierung
10
0,9
0,8
0,7
E61.29.100.R.0
Gewicht [kg/m]
Extreme Laufruhe
„Beliebiges“ Kürzen und Verlängern
Reinraumeignung
Gute Zugänglichkeit zum Innenraum
Montage erleichtert
Version ohne Vorspannung durch Drehen der
Innenlasche
Superleise durch kleine Teilung und „Bremse“
im Anschlagssystem
Extrem vibrationsarm
Gewichtsersparnis ca. 30% im Vergleich zur
Vorgängerserie
Kostengünstig
hi
52
ha
65
Jetzt auch mit 35 und 40 mm Innenhöhe – neue Generation laufruhiger
Reinraum Energieketten: System E6.1
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
www.igus.de/E61.29 | www.igus.eu/E61.29
www.igus.de/E61.52 | www.igus.eu/E61.52
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
59](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-32-320.jpg)

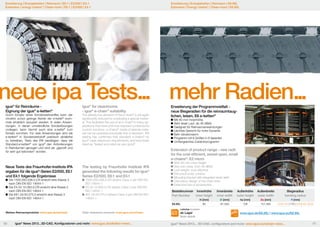

![Erweiterung | Energieketten | Reinraum | E6.1 | E2/000 | E4.1
Extension | energy chains® | Clean-room | E6.1 | E2/000 | E4.1
Erweiterung | Energieketten | Reinraum | E6.80L
Extension | Energy chains® | Clean-room | E6.80L
neue ipa Tests... mehr Radien...
igus® für Reinräume Eignung der igus® e-ketten®
igus® for cleanrooms
- igus® e-chain® suitability
Durch Einsatz eines Sonderwerkstoffes kann der
ohnehin schon geringe Abrieb der e-kette® nochmals erheblich reduziert werden. In vielen Anwendungen, in denen umständliche Sonderlösungen
vorliegen, kann hiermit auch eine e-kette® zum
Einsatz kommen. Für viele Anwendungen sind die
e-ketten® in Sonderwerkstoff praktisch abriebfrei
zu betreiben. Tests des IPA bestätigen, dass die
Standard-e-ketten® von igus® den Anforderungen
in Reinräumen genügen und sind als „geprüft und
für sehr gut befunden“ worden.
The already low abrasion of the e-chain® is yet again
significantly reduced by employing a special material. This facilitates the use of an e-chain® in many applications that have until now required cumbersome
custom solutions. e-chains® made of special material can be operated practically free of abrasion. IPA
testing has confirmed that standard e-chains® by
igus® meet cleanroom requirements, and have been
rated as ”tested and rated as very good“.
Neue Tests des Fraunhofer-Instituts IPA
ergaben für die igus®-Serien E2/000, E6.1
und E4.1 folgende Ergebnisse
The testing by Fraunhofer Institute IPA
generated the following results for igus®
Series E2/000, E6.1 and E4.1
Die 1500.050.038.0.CR erreicht eine Klasse 3
nach DIN EN ISO 14644-1
Die E4.32.10.063.0.CR erreicht eine Klasse 2
nach DIN EN ISO 14644-1
Die E61.29.50.075.0 erreicht eine Klasse 3
nach DIN EN ISO 14644-1
Erweiterung der Programmvielfalt neue Biegeradien für die reinraumtauglichen, leisen, E6 e-ketten®
Mit 80 mm Innenhöhe.
Sehr leiser Lauf, ab 46 dB(A)
Geeignet für Reinraumanwendungen
Leichtes Gewicht für hohe Dynamik
Sehr vibrationsarm
Programm mit 6 Größen in 8 Varianten
Umfangreiches Zubehörprogramm
Extension of product range - new radii
for the cost-efficient, swivel open, small
e-chains®: E2 micro
1500.050.038.0.CR attains Class 3 per DIN EN
ISO 14644-1
E4.32.10.063.0.CR attains Class 3 per DIN EN
ISO 14644-1
E61.29.50.075.0 attains Class 3 per DIN EN ISO
14644-1
With 80 mm inner heigth
Very low noise, from 46 dB(A)
Low weight, cost effective
Dirt-proof outer contour
Mounting bracket with integrated strain relief
One-piece design of the chain links
Extensive line of accessories
Bestellnummer Innenhöhe
Part Number
inner height
Innenbreite
inner width
Außenhöhe
outer height
Außenbreite
outer width
hi [mm]
Bi [mm]
ha [mm]
Ba [mm]
R [mm]
80
87-550
108
101-564
100 | 150 | 175 | 200 | 250 | 300
E6.80L
Biegeradius
bending radius
Lieferbar Available
Weitere Reinraumprodukte: www.igus.de/de/clean
60
Other cleanroom products: www.igus.eu/en/clean
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news...
ab Lager
from stock
www.igus.de/E6.80L | www.igus.eu/E6.80L
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news...
61](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-33-320.jpg)
![Neuheit | chainflex® | CFBUS./Ethernet/CAT5/GigE/CAT6A
Innovation | chainflex® | CFBUS./Ethernet/CAT5/GigE/CAT6A
...3x die Richtige... CAT6A & CAT5...
3 mal geschirmte CAT6A-Busleitung
3 x shielded CAT6A bus cable
Doppelt geschirmte CAT6A-Leitungen
Optimierte Verseilschlaglänge
Optimierter Paar- und Gesamtschirm für maxi-
male Lebensdauer in dauerbewegter e-ketten®-
Anwendung
3 Mantelqualitäten: PVC, PUR oder TPE
UL, CSA, DESINA
Biegeradius bewegt 12,5 x d
Double-shielded CAT6A cables
Optimized pitch length
Optimized pair and overall shield for maximum
life in permanently moving e-chains® application
3 qualities outer jacket: PVC, PUR or TPE
UL, CSA, DESINA
Bending radius moved minimum 12,5 x d
Typische Anwendungsbereiche CFBUS.CAT6A
Je nach Type für mittlere bis höchste
Beanspruchung
Leichte bis nahezu uneingeschränkte Ölbeein-
flussung
Von freitragend bis gleitend
Regalbediengeräte, Bearbeitungs und Werk-
zeugmaschinen, Holzbearbeitung, Reinraum
und Halbleiterbestückung
Typical application areas CFBUS.CAT6A
Depending on the type for medium to maximun
load requirements
Light to almost unlimited resistance to oil
For freely suspended and gliding
Storage and retrieval units for high-bay
warehouses, machining units/machine tools,
timber processing, clean room and semicon-
ductor insertion
Bestellnummer Aderzahl und Leiternennquerschnitt
Part Number
cross section, number of cores
Außen-Ø ca. Kupferzahl
outer Ø ca. copper index
Gewicht
weight
3 mal geschirmte CAT5 Busleitung
3 times shielded CAT5 bus
Geschirmte 2-paarige CAT5 Leitungen
Optimierte Verseilschlaglänge
Optimierter Gesamtschirm für maximale Lebens-
dauer in dauerbewegter e-ketten®-Anwendung
3 Mantelqualitäten: PVC, PUR oder TPE
UL, CSA, DESINA
Biegeradius bewegt 10-12,5 x d
Shielded 2-pair CAT5 cable
Optimized pitch length
Optimized overall shield for maximum life in
permanently moving e-chains® application
3 qualities outer jacket: PVC, PUR or TPE
UL, CSA, DESINA
Bending radius moved minimum 10-12,5 x d
Typische Anwendungsbereiche CFBUS.CAT5
je nach Type für mittlere bis höchste Beanspru-
chung
leichte bis nahezu uneingeschränkte Ölbeein-
flussung
von freitragend bis gleitend
Regalbediengeräte, Bearbeitungs und Werk-
zeugmaschinen, Holzbearbeitung, Reinraum
und Halbleiterbestückung
Typical application areas CFBUS.CAT5:
Depending on the type for medium to maximun
load requirements
Light to almost unlimited resistance to oil
For freely suspended and gliding
Storage and retrieval units for high-bay
warehouses, machining units/machine tools,
timber processing, clean room and semicon-
ductor insertion
Bestellnummer
Part Number
Aderzahl und Leiternennquerschnitt
cross section, number of cores
Außen-Ø ca. Kupferzahl
outer Ø ca. copper index
Gewicht
weight
[mm2]
[mm]
[kg/km]
[kg/km]
[mm2]
[mm]
[kg/km]
[kg/km]
NEW CFBUS.PVC.050
(4x(2x0,14)C)C
12,0
77
192
NEW CFBUS.PVC.040
(4x0,25)C
6,5
30
68
NEW CFBUS.PUR.050
(4x(2x0,14)C)C
12,0
77
182
NEW CFBUS.PUR.040
(4x0,25)C
6,5
30
65
CFBUS.050
(4x(2x0,14)C)C
10,0
77
131
CFBUS.040
(4x0,25)C
7,0
33
43
Lieferbar Available
ab Lager from stock
100
Online finden & berechnen
Find & calculate online
igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news...
Lieferbar Available
ab Lager from stock
Online finden & berechnen
Find & calculate online
igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news...
101](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-53-320.jpg)
![Neuheit | chainflex® | CF270.UL.D Spindelleitung/Einzelader
Innovation | chainflex® | CF270.UL.D Spindle cable/Single core
Neuheit | chainflex® | PUR-Servoleitung CF270.UL.D Hybrid
Innovation | chainflex® | PUR Servo cable CF270.UL.D Hybrid
...Servo Hybrid... ...6x Spindel...
Hybrid-Servoleitung mit integriertem
RS-485 Standard
Hybrid servo cable with integrated
RS-485 standard
Geschirmte Servoleitung mit Bus
110 Ω RS-485 Buselement
Optimierte Leiter- und Schirmaufbauten
für den Werkzeugmaschinenbau
Biegeradius bewegt min. 10 x d
Den Anforderungen in e-ketten® angepasste,
adhäsionsarme Mischung auf PUR-Basis
UL, CSA, DESINA
Shielded servo cable with Bus
110 Ω RS-485 bus element
Optimized conductor and shield assemblies for
machine tool manufacture
Bending radius moved minimum 10 x d
Low-adhesion mixture on the basis of PUR,
adapted to suit the requirements in e-chains®
UL, CSA, DESINA
Typische Anwendungsbereiche:
Nahezu uneingeschränkte Ölbeständigkeit
Besonders für freitragende Verfahrwege
Bearbeitungs-/Werkzeugmaschinen, Tieftempe-
ratur-Anwendungen
Typical application areas:
Almost unlimited resistance to oil
Especially for freely suspended travel distances
Machining units/machine tools, low-temperature
applications
Das komplette chainflex®-Programm mit über 200 verschiedenen Servo-/Motorleitungen Typen finden Sie in
unserem aktuellen Katalog 04/2013 oder online unter
www.chainflex.de
The complete delivery program with more than 200
Servo and Power cables in our chainflex® catalog
04/2013 or online www.chainflex.eu
Bestellnummer
Part Number
Geschirmte Spindelleitung für den
Werkzeugmaschinenbau
Shielded spindle core for machine
tool manufacture
Geschirmte Spindel-/Einzeladerleitung
Optimierte Leiter- und Schirmaufbauten für den
Werkzeugmaschinenbau
Biegeradius bewegt min. 10 x d
Adhäsionsarme Mischung auf PUR-Basis
UL, CSA, DESINA
Shielded spindle cable/single core
Optimized conductor and shield assemblies for
machine tool manufacture
Bending radius moved minimum 10 x d
Low-adhesion mixture on the basis of PUR
UL, CSA, DESINA
Typische Anwendungsbereiche:
Nahezu uneingeschränkte Ölbeständigkeit
Besonders für freitragende Verfahrwege
Bearbeitungs-/Werkzeugmaschinen, Tief temperatur-Anwendungen
Typical application areas:
Almost unlimited resistance to oil
Especially for freely suspended travel distances
Machining units/machine tools, low-temperature
applications
Bestellnummer
Part Number
Aderzahl und Leiternennquerschnitt Außen-Ø ca. Kupferzahl
cross section, number of cores
outer Ø ca. copper index
Gewicht
weight
[mm]
[kg/km]
[kg/km]
CF270.UL.100.01.D
Aderzahl und Leiternennquerschnitt Außen-Ø ca. Kupferzahl
cross section, number of cores
outer Ø ca. copper index
[mm2]
(1 x 10,0)C
8,5
121
149
Gewicht
weight
CF270.UL.160.01.D *
(1 x 16,0)C
9,5
187
217
CF270.UL.250.01.D *
(1 x 25,0)C
11,0
287
321
CF270.UL.350.01.D *
(1 x 35,0)C
12,5
399
441
[mm2]
[mm]
[kg/km]
[kg/km]
CF270.UL.H01.15.10.02.01
(4G1,5+(2x1,0)C+(2xAWG22)C)C
13,0
165
274
CF270.UL.500.01.D
(1 x 50,0)C
15,0
566
617
CF270.UL.H01.25.10.02.01
(4G2,5+(2x1,0)C+(2xAWG22)C)C
14,0
214
338
CF270.UL.700.01.D
(1 x 70,0)C
17,0
810
860
Lieferbar Available
ab Lager from stock
102
Online finden & berechnen
Find & calculate online
igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news...
Lieferbar Available
ab Lager from stock
*auf Anfrage *on request
Online finden & berechnen
Find & calculate online
igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news...
103](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-54-320.jpg)
![Erweiterung | chainflex® | CF113.D, CF11.D – Mess-Systemleitung
Extension | chainflex® | CF113.D, CF11.D – Mess-Systemleitung
Neuheit | chainflex® | rollen statt gleiten | energieeffizient | für lange Verfahrwege
New innovation | chainflex® | rolling instead of gliding | energy efficient | for long travels
25% kleinere Radien 25% smaller radii
...50x 25% geringerer Radius...
Optimierte Verseil- und Schirmaufbauten für kleineren Bauraumbedarf bei
maximaler Lebensdauer
Mess-Systemleitungen für kleine Radien
Biegeradius bewegt min. 7,5 x d
Leichter konfektionierbar
Ständig wachsendes Produktprogramm
Für fast alle Antriebshersteller
UL, CSA, DESINA
Optimized stranding and shield for
smaller space requirements and
maximum lifetime
Measuring cables for especially small radii
Bending radius moved minimum 7,5 x d
Easily assembled
Constantly growing product range
For almost all drive manufacturers
UL, CSA, DESINA
CF113.D:
Den Anforderungen in e-ketten® angepasste,
adhäsionsarme Mischung auf PUR-Basis
CF113.D:
Low-adhesion mixture on the basis of PUR,
adapted to suit the requirements in e-chains®
CF11.D:
Den Anforderungen in e-ketten® angepasste,
adhäsionsarme, besonders abrieb- und
hochbiegefeste Mischung auf TPE-Basis
CF11.D:
Low-adhesion mixture on the basis of TPE,
especially abrasion-resistant and highly flexible,
adapted to suit the requirements in e-chains®
Typische Anwendungsbereiche:
Mess-Systemleitungen für höchste
Beanspruchung
Nahezu uneingeschränkte Ölbeständigkeit
In- und Outdooranwendungen ohne direkte
Sonneneinstrahlung
Regalbediengeräte, Bearbeitungs-/Werkzeug
maschinen, schnelles Handling, Reinraum, Halb-
leiterbestückung, Indoor-Krane, Tieftemperatur-
Anwendungen
Typical application areas:
Measuring cables for maximum load
requirements
Almost unlimited resistance to oil
Indoor and outdoor applications without direct
sun radiation
Storage and retrieval units for high-bay
warehouses, machining units/machine tools,
quick handling, clean room, semiconductor
insertion, indoor cranes, low-temperature
applications
104
igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news...
-25%
Das komplette chainflex®-Programm mit über 50
verschiedenen Typen finden Sie in unserem aktuellen
Katalog 04/2013 oder online unter www.chainflex.de.
The complete delivery program with more than 50 types
in our chainflex® catalog 04/2013 or online
www.chainflex.eu
Bestellnummer
Part Number
Aderzahl und Leiternennquerschnitt
cross section, number of cores
Außen-Ø ca. Kupferzahl
outer Ø ca. copper index
Gewicht
weight
[mm2]
[mm]
[kg/km]
[kg/km]
CF113.029.D
(5x(2x0,25)C+(2x0,5+2x0,25))C
12,5
119
278
CF113.031.D
(2x(2x0,25)C+2x1,0)C
9,0
76
161
CF113.035.D
(4x(2x0,25)C+2x(2x0,5))C
12,5
114
261
CF113.040.D
(3x(4x0,14)+2x1,5+(2x0,14 + 2x0,34))C
10,5
101
165
CF11.029.D
(5x(2x0,25)C+(2x0,5+2x0,25))C
12,5
119
270
CF11.031.D
(2x(2x0,25)C+2x1,0)C
9,0
76
155
CF11.035.D
(4x(2x0,25)C+2x(2x0,5))C
12,5
114
254
CF11.040.D
(3x(4x0,14)+2x1,5+(2x0,14 + 2x0,34))C
10,5
100
154
chainflex® CF113.D
chainflex® CF11.D
Lieferbar Available
ab Lager from stock
Online finden & berechnen
Find & calculate online
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news...
2013...Online shop, configurators and more: www.igus.eu/chainflex-news...
105](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-55-320.jpg)
![Erweiterung | chainflex® | CFKOAX 50 Ω
Extension | chainflex® | CFKOAX 50 Ω
Ω
...4x Koax für sichere Daten...
CFKOAX - Das komplette Programm
The CFKOAX family is now available in
four variants
4 verschiedene Typen zur Wahl
50 und 75 Ω Koaxelemente für höchste Bean
spruchung
Den Anforderungen in e-ketten® angepasste
TPE-Mischung
Biegeradius bewegt min. 10 x d
4 different types to choose from
50 and 75 Ω koax cable for maximum load
requirements
TPE mixture adapted to suit the requirements
in energy chains®
Bending radius moved minimum 10 x d
Typische Anwendungsbereiche:
Regalbediengeräte, Bearbeitungs-/Werkzeugmaschinen, schnelles Handling, Reinraum, Halbleiterbestückung, Indoor-Krane, TieftemperaturAnwendungen
Typical application areas:
Storage and retrieval units for high-bay warehouses,
machining units/machine tools, quick handling, clean
room, semiconductor insertion, indoor cranes, lowtemperature applications
Bestellnummer
Part Number
Koaxelemente
Coaxial elements
Außen-Ø ca.
outer Ø ca.
Kupferzahl
copper index
Gewicht
weight
[kg/km]
[mm2]
[mm]
[kg/km]
CFKoax1.01
1
4,5
7
23
CFKoax1.05
5
10,0
35
112
CFKoax2.01
1
5,5
20
37
NEW CFKoax3.01
1
3,0
5
12
Bestellnr.
Part No.
Wellenwiderstand
Wave impedance
Farbcode
Colour code
Farbe Außenmantel
Colour outer jacket
stahlblau steel blue
[Ω]
CFKoax1.01
106
Online finden & berechnen
Find & calculate online
igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news...
rot, grün, blau, weiß, schwarz red, green, blue, white, black
stahlblau steel blue
50
rot red
tiefschwarz deep black
NEW CFKoax3.01
ab Lager from stock
rot red
75
CFKoax2.01
Lieferbar Available
75
CFKoax1.05
50
-
grau grey
Lieferbar Available
ab Lager from stock
Online finden & berechnen
Find & calculate online
igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news...
107](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-56-320.jpg)
![Neuheit | chainflex® | 2x LWL für 5 x d
Innovation | chainflex® | 2x LWL for 5 x d
...2x neu...5xd bei LWL...
Glasfaserleitung mit 4 LWL-Festadern
für kleine Radien von 45 mm
Gradient glass-fiber cable with 4 FOC
cores for small radii of 45 mm
4 LWL-Gradientenfasern mit Aramid-Zugentlastung
Optimierte Verseilschlaglänge für längere Le-
bensdauer bei Radius von nur 45 mm
Biegeradius bewegt min. 5 x d
Höchste EMV-Sicherheit
Neue LWL-Fasergeneration für kleine Radien
Adhäsionsarme, besonders abrieb - und hoch
biegefeste Mischung auf TPE-Basis
4 x FOC Gradient fibres with aramide strain relief
Pitch length optimized for longer life in radius
of only 45 mm
Bending radius moved minimum 5 x d
Maximum EMC protection
New FOC-fibre generation for small radii
Low-adhesion mixture on the basis of TPE,
especially abrasion-resistant and highly flexible
Typische Anwendungsbereiche:
Nahezu uneingeschränkte Ölbeständigkeit, auch
bei Bioölen
In- und Outdooranwendungen
Besonders für freitragende und gleitende Ver-
fahrwege bis 500 m und mehr
Je nach Typ für lineare, hängende oder Torsions-
anwendungen
Regalbediengeräte, Bearbeitungs-/Verpa-
ckungsmaschinen, schnelles Handling, Halblter-
bestückung, Kältebereich
Typical application areas:
Almost unlimited resistance to oil, also with
bio-oils
Indoor and outdoor applications
Especially for freely suspended and gliding travel
distances up to 500 m and more
Depending on the type for linear, hanging or
torsion applications
Storage and retrieval units for high-bay
warehouses, machining units/packaging
machines, quick handling, semiconductor
insertion, refrigerating sector
Bestellnummer
Part Number
Faseranzahl
No. of fibers
Faser-Ø ca.
Fibre Ø ca.
Außen-Ø ca.
outer Ø ca.
Gewicht
weight
[µm]
[mm]
[kg/km]
CFLG.2LB.62,5/125
2
62,5/125
8,5
47
CFLG.2LB.50/125
2
50/125
8,5
47
CFLG.2LB.2CU.50/125
2
50/125 + 2x0,75
9,5
87
NEW CFLG.4LB.62,5/125
4
62,5/125
8,5
50
NEW CFLG.4LB.50/125
4
50/125
8,5
50
CFLG.6G.62,5/125.TC
6
62,5/125
11,5
110
CFLG.12G.62,5/125.TC
12
62,5/125
11,5
110
CFLG.6G.50/125.TC
6
50/125
11,5
110
CFLG.12G.50/125.TC
12
50/125
11,5
110
CFLG.12E.9/125.TC
12
9/125
11,5
110
CFROBOT5.500
2
62,5/125
8,5
87
CFROBOT5.501
2
50/125
8,5
87
Lieferbar Available
ab Lager from stock
108
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news...
Online finden & berechnen
Find & calculate online
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news...
109](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-57-320.jpg)
![Neuheit | chainflex® | Lichtwellenleiter | energieeffizient | für lange Verfahrwege
rollen statt gleiten
Innovation | chainflex® | Fibrerolling cable of gliding | energy efficient | for long travels
New innovation | chainflex® | optic instead
Neuheit | chainflex® | rollen statt gleiten | energieeffizient | für lange Verfahrwege
Lichtwellenleiter
Innovation | chainflex® | Fibre optic instead
New innovation | chainflex® | rolling cable of gliding | energy efficient | for long travels
...für höchste Anforderungen...
Lichtwellenleiter mit Kupferader
Fiber optic cable with copper core
Koppler für Lichtwellenleiter können nun ihre
Versorgung in einer Leitung realisieren, weil die Versorgungsadern in der LWL-Leitung integriert sind.
Gradienten-Glasfaserleitung für höchste
Beanspruchungen
Versorgungsadern 2x0,75mm2
TPE-Außenmantel
Ölbeständig
Kälteflexibel bis -40 °C
PVC- und halogenfrei
UV-beständig
Couplers for fiber optic cables can now implement
their supply using one cable, because the supply
cores are integrated into the data cable.
Gradient glass-fibre cable for maximum load
requirements
Supply cores 2x0,75mm2
TPE outer jacket
Oil-resistant
Low-temperature-flexible up to -40 °C
PVC- and halogen-free
UV-resistant
Typische Anwendungsbereiche:
Für höchste Beanspruchung bei 7,5 x d
Höchste EMV-Sicherheit mit glastechnisch
hohen Übertragungsqualitäten
Nahezu uneingeschränkte Ölbeständigkeit
Typical application areas:
For maximum load requirements at 7,5 x d
Maximum EMC protection, with high transmission
qualities in terms of glass-specific requirements
Almost unlimited resistance to oil
Bestellnummer
Außen-Ø ca.
outer Ø ca.
[mm ]
Part Number
Faseranzahl No of fibres
Faser-Ø ca. Fibres-Ø [µm]
Leiternennquerschnitt
Conductor nominal cross section
[mm]
[kg/km]
[kg/km]
2x50/125 + 2x0,75
9,5
17
87
2
CFLG.2LB.2CU.50/125
Lieferbar Available
ab Lager from stock
110
Kupferzahl
copper index
Gewicht
weight
Neue Faser
New fiber
Typische Anwendungsbereiche:
Für höchste Beanspruchung
Höchste EMV-Sicherheit mit glastechnisch
hohen Übertragungsqualitäten
Nahezu uneingeschränkte Ölbeständigkeit
Typical application areas:
For maximum load requirements
Maximum EMC protection, with high transmission
qualities in terms of glass-specific requirements
Almost unlimited resistance to oil
Nun sind auch Singlemode-Fasern mit 9/125µm in
der robusten Leitungsserie verfügbar, um weitere
Anforderungen zu erfüllen.
Glasfaserleitung für höchste Beanspruchungen
TPE-Außenmantel
Kälteflexibel bis -40 °C
PVC- und halogenfrei
Hydrolyse- und mikrobenbeständig
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news...
Faseranzahl
number of fibres
Faser-Ø ca.
fibre Ø ca.
Außen-Ø ca.
outer Ø ca.
Gewicht
weight
[µm]
Online finden & berechnen
Find & calculate online
Bestellnummer
Part Number
Single-mode fibers with 9/125μm are now also
available in the robust cable series, in order to fulfill
other requirements.
Glass-fibre cable for maximum load requirements
TPE outer jacket
Low-temperature-flexible up to -40 °C
PVC- and halogen-free
Hydrolyse- and microben-resistant
[mm]
[kg/km]
CFLG.12E.9/125.TC
12
9/125
11,5
110
Das komplette chainflex®-Programm finden Sie in unserem aktuellen Katalog oder online unter www.chainflex.de
The complete delivery program in our chainflex® catalog or online www.chainflex.eu
Lieferbar Available
ab Lager from stock
Online finden & berechnen
Find & calculate online
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news...
111](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-58-320.jpg)
![Neuheit | chainflex® | Datenleitung | sichere Übertragung
Innovation | chainflex® | data cable | safe transmission
Neuheit | chainflex® | Steuerleitung | UL-Style – 1000V
Innovation | chainflex® | control cable | UL style – 1000V
...sichere Daten... ...UL-Zulassung...
Programmerweiterung bei PVCDatenleitung CF240
Die bewährte Leitungsserie ist nun um ein weiteres
Mitglied ergänzt worden. Damit ensteht eine noch
größere Auswahl bei gewohnt guter Haltbarkeit und
mit UL-Zulassung.
Für mittlere Beanspruchung
PVC-Außenmantel
Geschirmt
Ölbeständig
Flammwidrig
Typische Anwendungsbereiche:
Regalbediengeräte, Bearbeitungs-/Verpackungsmaschinen, Handling, Indoor-Krane
Product range extension for
PVC data cables CF240
For medium load requirements
PVC outer jacket
Shielded
Oil-resistant
Flame-retardant
Typical application areas:
Storage and retrieval units, machining units/
packaging machines, handling, indoor cranes
Optimized UL-Style for 1000V with
control cables CF9.UL and CF10.UL
Die Umstellung erfolgte ab Fertigung KW45/2012.
This proven cable series was now expanded by a
new member. This creates an even larger selection
at the customary durability and with UL certification.
Optimierter UL-Style für 1000V bei
Steuerleitungen CF9.UL und CF10.UL
The change was starting from production
week 45/2012.
Die erfolgreichen flammwidrigen TPE-Leitungsserien werden mit einem neuen UL-Style mit 1000 V
gefertigt. Die geforderten hochwertigen Eigenschaften, wie ein Biegefaktor von 5xd bleiben, genauso
wie der geringe Leitungsdurchmesser, bestehen.
Zur besseren Erkennbarkeit ändert sich die Mantelfarbe in anthrazit.
Kleine Radien smal radii
62 Typen ab Lager 62 types from stock
5xd
Bestellnummer
Part Number
Aderzahl und Leiternennquerschnitt
cross section, number of cores
[mm2]
CF240.03.02
Lieferbar Available
ab Lager from stock
112
Außen-Ø ca. Kupferzahl
outer Ø ca. copper index
[kg/km]
[kg/km]
5,5
17
Zur Radienreduktion in Anwendungen, wo eine
UL-Zulassung gefordert ist. For the radius reduction
in applications, where an UL-approval is required.
Im aktuellen Test - über 10 Mio. Doppelhübe
ohne Beeinträchtigung der Leitung absolviert!
In recent tests - finished over 10 m. double
strokes without impairment of the cable!
Gewicht
weight
[mm]
(2x0,34)C
The successful flame-retardant TPE cables series
are now produced with a new UL-Style with 1000 V.
The required high-quality features like a bending
factor of 5xd as well as the small cable diametre
remain unchanged.
For better recognition the the jacket colour changes
to anthracite.
34
Online finden & berechnen
Find & calculate online
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news...
Lieferbar Available
ab Lager from stock
Online finden & berechnen
Find & calculate online
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news...
113](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-59-320.jpg)
![Erweiterung | chainflex® | alle Leitungen auch im Katalog finden
Extension | chainflex® | find all our cables also in our print catalog
Neuheit | chainflex® | Firewire b/ IEEE1349b
Innovation | chainflex® | Firewire b/ IEEE1349b
...Firewire b... ...736 Seiten...
IEEE 1394b – Firewire b Busleitung
IEEE 1394b – Firewire b bus cable
Firewire b Kamera Leitung für die Dauerbewe-
gung in der e-kette®
Bis 5m Übertragungslänge
Optimierter Gesamtschirm und Paarschirme
Lieferbar in 2 Mantelqualitäten: PVC und PUR
mit UL, CSA DESINA,
Biegeradius 12,5 x d
FireWire b cable for moving energy supplies in
digital camera technology.
Transmission lengths of up to 5 m
Optimized overall shield and pair shield
Available in 2 outer jacket qualities:
PVC and PUR
With UL, CSA DESINA
Bending radius moved minimum 12,5 x d
Typische Anwendungsbereiche CFBUS.PVC/PUR:
Je nach Type für mittlere bis höchste Beanspru-
chung
Leichte bis nahezu uneingeschränkte
Ölbeeinflussung
Freitragend
Inspektionssysteme, Qualitätsüberwachung,
Reinraum und Halbleiterbestückung
Typical application areas CFBUS.PVC/PUR:
Depending on the type for medium to maximun
load requirements
Light to almost unlimited resistance to oil
Unsupported
Inspection systems, quality monitoring, clean
room and semiconductor insertion
Bestellnummer
Part Number
Aderzahl und Leiternennquerschnitt
cross section, number of cores
[mm2]
[mm]
[kg/km]
(2x(2x0,15)C+2x0,38)C
9,0
61
(2x(2x0,15)C+2x0,38)C
9,0
61
Bestellen Sie ihr kostenloses Exemplar:
www.chainflex.de
The catalogue clearly lists details of technical properties on 736 pages – from fibre optic to servo
cables, from control to FireWire bus cables for use
in energy chains – including permissible bending radius, maximum travel speed and parameters such
as length of travel and temperature.
Content lists with all details of technical properties
Clear colored design on the cable series and
accessories
Description of 15 test examples
Fold-out cover to view the icons used in the
catalog
All news and program extensions of 04/2013
already see in catalog
Order your copy free of charge:
www.chainflex.de
99
CFBUS.PUR.056
94
ab Lager from stock
114
Gewicht
weight
Auf 736 Seiten werden von Lichtwellen- bis Servoleitung, von Steuer- bis FireWire-Busleitung für den
Energieketteneinsatz, detailliert und sehr übersichtlich sämtliche technischen Eigenschaften aufgeführt,
so z.B. der zulässige Biegeradius, die maximale Verfahrgeschwindigkeit, Parameter wie Verfahrweg und
Temperatur.
Inhaltsübersicht mit allen technischen
Eigenschaften
Übersichtliche farbige Gestaltung nach Leitungs-
serien und Zubehör
Beschreibung von 15 Testbeispielen
Ausklappbarer Umschlag zur Ansicht der im
Katalog verwendeten Icons
Alle Neuheiten und Programmerweiterungen
04/2013 bereits im Katalog bestellbar
Allways up-to-date: New catalogs
every year – hot off the press right
now at our booth in Hanover
[kg/km]
CFBUS.PVC.056
Lieferbar Available
Außen-Ø ca. Kupferzahl
outer Ø ca. copper index
Immer aktuell: Neue Kataloge im
Halbjahresrhythmus – druckfrisch zur
Hannovermesse
Online finden & berechnen
Find & calculate online
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news...
igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news...
115](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-60-320.jpg)
![Neuheit | robolink | 6 DOF
New innovation | robolink | 6 DOF
3 RL-50-001
(2 DOF)
Neu
5 RL-50-003
(2 DOF)
RL-50-002 4
(2 DOF)
1 RL-50-PL1
(1 DOF)
RL-50-DOF4-22
2 RL-50-TL1
RL-DOF6-B31
6 RL-90-BL1
...jetzt auch mit 6 Achsen...
(1 DOF)
(2 DOF)
Bestellnummer
Part number
Anzahl Seile
Number of ropes
Gewicht
Weight
max. Last
Max. load
[gr]
[Nm]
eigener
mögliche
Standard
Standard
Antrieb Durchführung
(mit Anschlag) (mit Anschlag)
On-board
Optional
drive
feed-through (with stop dog) (with stop dog)
Antriebseinheit für bis zu 6 DOF:
Armlängen frei wählbar
Antrieb durch igus®-Schrittmotoren
6-Achs-Einheit komplett montiert auf
stabilem Aluminium Untergestell
1
Pivoting joint
RL-50-PL1
2
Rotating joint
RL-50-TL1
3
2-axis joint
RL-50-001
4
4
4
2-axis joint
RL-50-002
4
4
5
2-axis joint
RL-50-003
4
4
6
Basic joint
RL-90-BL1
4
8
Drive unit for up to 6 DOF:
Freely selectable stroke lengths
Drive with igus® step motors
6-axis unit, completely assembled
on a rugged aluminum sub-frame
Bestellnummer
Part number
b1
h1
h2
t1
t2
t3
x1 x2 x3
standard [mm]
RL-DOF6-B21-AE23
400
200
121
250
277
75
250
207
134
Lieferbar Available
Auf Anfrage
on request
118
Schwenk-/Drehwinkel
Pivot / Angle of rotation
igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news...
2
2
4
8
180°
(±90°)
-
340°
(±170°)
180°
340°
(±90°)
(±170°)
180°
340°
(+130°/-50°)
(±170°)
180 °
340°
(+180°/0°)
(±170°)
180°
180°
(±90°)
(±90°)
235
12
-
245
-
5
345
12
5
345
12
5
400
12
5
1.250
20
10
online finden & berechnen
find online & calculate
igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news...
119](https://image.slidesharecdn.com/nouveautscpc2013-131210090812-phpapp02/85/Brochure-Nouveautes-Chaine-Porte-Cables-2013-igus-62-320.jpg)
Hochgeladen vonigus France
Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
Die igus®-Neuheiten 2013 umfassen eine aktualisierte Webseite mit kostenfreien Online-Tools, die Konstrukteuren Zeit bei der Verwendung von Kunststofflagertechnologie und Energieketten sparen. Zu den neuen Produkten gehören leichtere, stabilere E-Ketten für universellen Einsatz sowie innovative Technologien für verschiedene Anwendungen, von Robotik bis zur Medienführung. Darüber hinaus werden zahlreiche Verbesserungen in der Montagefreundlichkeit und der Betriebseffizienz vorgestellt.
Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
- 1. 1 34news * ... . plastics forlonger life ® ® 134 news‘13 ... meine-kette ... dry-tech ... 04/2013 ... plastics for longer life ... meine-kette e-chainsystems chainflex ® *und Programmerweiterungen 04/2013 ® ® *und Programmerweiterungen ... ... plastics for longer life ® 04/2013 dry-tech Lagertechnik polymer bearings 1 34new ® *
- 2. You can findall 134 news and program extensions online at www.igus.eu/echain-news Our homepage was also updated, and you can find all product segments with direct links from the starting page. As before, you can use all our on-line tools for free and without registering, and save significant time thanks to 3D-CAD downloads or configurators. dry-tech® Trockenlauf für jede Bewegung. Ab 24h. Also explore our broad variety of industry examples and the universal options for employing plastic bearing technology from igus®. Our homepage was also updated, and you can find all product segments with direct links from the starting page. As before, you can use all our on-line tools for free and without registering, and save significant time thanks to 3D-CAD downloads or configurators. Unsere Homepage wurde zudem überarbeitet und Sie finden auf der Startseite alle Produktbereiche mit Direkteinstieg. Wie gewohnt können Sie alle unsere OnlineWerkzeuge kostenlos und ohne Registrierung nutzen und viel Zeit bei Ihren Konstruktionen, dank 3D-CAD-Download oder Konfiguratoren, sparen. Entdecken Sie auch unsere zahlreichen Branchenbeispiele und die Möglichkeiten, wie universell Sie Kunststoff-Lagertechnik von igus® einsetzen können. You can find all 134 news and program extensions online at www.igus.eu/bearing-news Alle 134 Neuheiten und Programmerweiterungen finden Sie auch online auf www.igus.de/gleitlager-news igus® - plastics for longer life® igus® - plastics for longer life® igus® - plastics for longer life® Also explore our broad variety of industry examples and the universal options for employing plastic energy chains® from igus®. igus® - plastics for longer life® Unsere Homepage wurde zudem überarbeitet und Sie finden auf der Startseite alle Produktbereiche mit Direkteinstieg. Wie gewohnt können Sie alle unsere OnlineWerkzeuge kostenlos und ohne Registrierung nutzen und viel Zeit bei Ihren Konstruktionen, dank 3D-CAD-Download oder Konfiguratoren, sparen. Entdecken Sie auch unsere zahlreichen Branchenbeispiele und die Möglichkeiten, wie universell Sie Kunststoff-Energiezuführungen von igus® einsetzen können. dry-tech® dry-run for every motion. From 24h. MAT0071957.25 Alle 134 Neuheiten und Programmerweiterungen finden Sie auch online auf www.igus.de/eketten-news meine-kette the-chain Energie für jede Bewegung. Energy for every motion. Ab 24h. From 24h. MAT0071957.25
- 3. the-chain ... 2013news ... e-ketten® für universellen Einsatz ... e-chain® for universal use ... Größere, freitragende Längen Longer, unsupported Lengths E2.10 | E2.15 Seite page 8 Leicht, hochdynamisch, kostengünstig Light, highly dynamic, cost-effective E2.31 Seite page 14 Montagefreundlich, stabil Assembly-fiendly, stable E4.31L | E4.38L | E4.48L Seite page 15 Leicht, besonderer Späneschutz Light, special chip protection R4.31L | R4.38L | R4.48L Seite page 16 Neue Größe, 162 mm New size, 162 mm E4.162 Seite page 18 Leicht, besonderer Späneschutz Light, special chip protection Aludeckel Seite page 19 Nachträglich zugentlasten Easy strain relief retrofit chainfix CFV Seite page 20 Neue Breiten des Allrounders E2/000 New widths of the E2/000 allrounder E2/000 Seite page 22 Große Schläuche führen Guide large hoses Bügelkette Seite page 23 Bewegung in alle Richtungen ... For all directions ... Alternative zur Kabeltrommel Alternative to cable reels e-spool Seite page 26 Einfach Medien in die Höhe führen Guide media easily up into the air liftband Seite page 30 7000° dehen 7,000° rotations twisterband Seite page 32 igus® GmbH D-51147 Köln Cologne | Tel. Phone +49-22 03-96 49-800 | www.igus.de www.igus.eu
- 4. the-chain ... 2013news ... robotics Lösungen... robotics solutions ... the-chain ... 2013 news ... Reinraum, schnell, leise ... Reinraumanwendungen auf langen Wegen Cleanroom application with long travel P4 System Seite page 56 Geschlossen zum Schutz vor Schmutz Enclosed for protection triflex® TRCF Seite page 36 Cleanroom, fast, silent ... Neue Größen und IPA Zertifizierungen E6.1 New sizes and IPA certifications E6.1 6.1 Seite page 58 Leicht, einfach zu öffnen Light, easy to open triflex® TRLF Seite page 38 Werkzeuge... Assembly tools ... Schützt bei extremen Bewegungen Protects during extreme motions Clipprotektoren Seite page 40 e-ketten® schneller öffnen Open e-chains® faster Montagewerkzeuge Seite page 64 Innenaufteilung schnell konfigurieren Quickly configure interior separations Konfigurator Seite page 41 e-ketten® schneller finden Find e-chains® faster Neues App und Katalog Seite page 70 Lösungen für lange Wege... Solutions for long travels ... e-ketten® schneller konfigurieren Configure e-chains® faster Innenaufteilungskonfigurator triflex® R Quickrobot | meine-kette Seite page 72 Ausgleichen auf langen Wegen Compensation for long travels Ausgleichseinheit basic Seite page 44 ® e-ketten® schnell fixieren Quickly secure e-chains® Kunststoff-Festpunktmodule Seite page 46 Systeme für den Ausseneinsatz Systems for outdoor use Basic Flizz Seite page 48 Online-Werkzeuge On-line-tools QuickChain.60 Seite page 52 readychain + readycable ... ® readychain® + readycable® ... readycable readycable Konfektionierte 50 Ω-Koaxleitung | DVI-D Single Link | VGA-Koaxleitung | Profinet | Ethernet | readycable® M | CAT 6A | Erweiterung der Antriebsleitungen | Antriebsleitungen mit speedtec | Allen Bradley | LockTec Seite page 78 ® ® Service Service Individuelle Stecker-Servicepacks | ServicePacks mit SpeedTec | readychain® Rack | readychain®-Truck Seite page 86 Kostengünstig auf langen Wegen Rolling cost-effectly for long travels E2/000 rol e-chain® Seite page 50 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/news... Online-Werkzeuge On-line-tools QuickPin-ADD | readycable®-Finder Seite page 95 igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/news...
- 5. the-chain ... 2013news ... chainflex getestet und hält... ® chainflex® tested and works... 50% Zeitersparnis beim Abmanteln. 50% time saving to stripback lengths. chainflex® CFRIP Seite page 98 3 mal geschirmte CAT6A-Busleitung 3x shielded CAT6A bus cable chainflex® CFBUS.050 | CFBUS.PUR.050 | CFBUS.PVC.050 Seite page 100 the-chain ... 2013 news ... Polymer - Automation ... Polymer - Automation ... robolink Gelenkbaukasten ® robolink® component kit 3 mal geschirmte CAT5-Busleitung 3x shielded CAT5 bus cable chainflex® CFBUS.040 | CFBUS.PUR.040 | CFBUS.PVC.040 Seite page 101 Hybrid-Servoleitung mit integriertem RS-485 Standard Hybrid servo cable with integrated RS-485 standard chainflex® CF270UL.H Seite page 102 Geschirmte Spindelleitung Shielde spindle core chainflex® CF270.UL.D Seite page 103 25% kleinere Radien bei Messsystemleitungen 25% smaller radii with measuring system cables chainflex® CF113.D | CF11.D Seite page 104 Programmerweiterung CFKOAX-Familie Line extension of CFKOAX cable family chainflex® CFKOAX3.01 Seite page 106 6 Freiheitsgrade 6 degrees of freedom Neue Antriebseinheit Seite page 118 Gelenkbaukasten Construction kit Basisgelenk | 2-Achsgelenk | E-Greifer Seite page 120 Service Service Neues App und Katalog Seite page 125 Glasfaserleitung mit 4 LWL-Festadern Gradient glass-fiber cable with FOC cores chainflex® CFLG.4LB Seite page 108 Lichtwellenleiter für höchste Anforderungen Gradient glass-fibre cables for maximum load requirements chainflex® CFLG.2LB | CFLG.12E Seite page 109 Programmerweiterung bei PVC-Datenleitungen Product range extension for PVC data cables chainflex® CF240.03.02 Seite page 110 Optimierter UL-Style für 1000V Optimized UL style for 1000V chainflex® CF9.UL | CF10.UL Seite page 112 Für die Dauerbewegung in der e-kette® For moving energy supply systems in digital camera technolog chainflex® Firewire b CFBUS.PVC.056 | CFBUS.PUR.056 Seite page 114 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/news... igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/news...
- 6. ...e-ketten für universellen Einsatz... ® Neue Generation„micro“ e-ketten®, Öffner inklusive 18 Schlank, montagefreundlich, neue E2/000 Größe mit 31 mm Innenhöhe 19 15 Leicht, montagefreundlich, stabil 20 16 Leicht, montagefreundlich, stabil mit besonderem Späneschutz 22 8 New generation ”micro“ e-chains®, including opener E2.10 | E2.15 14 New size E4.1 with 162 mm inner height E4.162 Light, assembly-friendly, stable with special chip protection R4.31L | R4.38L | R4.48L 6 Trennstege besser positionieren, auch in Aludeckel Improved positioning of separators, including in aluminum lids Aludeckel Aluminum lid Lean, assembly-friendly, new E2/000 size with 31 mm inner height E2.31 Light, assembly-friendly, stable with special chip protection E4.31L | E4.38L | E4.48L Neue Größe E4.1 mit 162 mm Innenhöhe 23 Nachträglich einfacher zugentlasten Easy strain relief retrofit chainfix CFV Neue Breiten des E2/000 Allrounders New width for the E2/000 allrounder E2/000 Allrounders Neue Breiten für mehr Höhe New widths for more height E2/000 Bügel E2/000 clamp 7
- 7. Neuheit | Energieketten| universeller Einsatz | E2.1 Innovation | energy chains® | universal use | E2.1 faster opening... included schneller öffnen ... inklusive Variantenvielfalt Variety of options more stable stabiler 100 % mehr Zusatzlast 10 % leichter Additional load increased by 100% 10 % lighter leiser more stable 25% longer unsupported length Quieter stabiler 25 % mehr freitragende Längen neue Generation „micro“ e-ketten . ® igus® E2.1-Programm Leichter, stabiler und einfacher zu öffnen - die nächste Entwicklungsstufe kleiner igus® e-ketten® für einen noch breiteren Einsatzzweck. Nicht zu öffnen oder im Innen- und Außenradius aufklappbar, in 2 Größen und immer inklusive, ein e-ketten®-Öffner zum schnellen Öffnen in einem Arbeitsgang. Vielfältiges Zubehör wie Innenaufteilung und Anschlusselemente. 8 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... igus® E2.1 product range Lighter, more stable and easier to open - the next generation of small igus® e-chains® for an even broader range of applications. Cannot be opened or snapped open in the inner or outer radius, in 2 sizes and always including an e-chain® opener for fast opening at the flick of a wrist. igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 9
- 8. Neuheit | Energieketten| universeller Einsatz | E2.1 Innovation | energy chains® | universal use | E2.1 Neu 10 mm 15 mm Größere, freitragende Längen mit dem großen E2.1 Baukasten-Programm. Robustes Anschlagsystem und große Bolzen für bis zu 25% größere freitragende Länge und 100% höhere Zusatzlasten (im Vergleich zu baugleichen igus®-Typen) Eingebaute „Bremse“ minimiert Anschlaggeräusche Sehr glatte Konturen sorgen für beste Leitungsschonung Ca. 10 % Gewichtseinsparung im Vergleich zur baugleichen igus® e-kette® Kettenöffner inklusive – spart enorm Zeit beim Öffnen der e-kette® Longer unsupported lengths with the E2.1 construction kit product range. Bis zu 25 % mehr freitragende Länge, und 100 % höhere Zusatzlasten bei 10 % weniger Gewicht* Up to 25 % longer unsupported lengths and 100 % heavier additional loads at 10 % lower weight* 2.0 1.5 E2.15 1.0 FL G E2.10 FL G 0.5 Große, montagefreundliche Bolzen für große freitragende Längen Large, assembly-friendly pins for long unsupported lengths E2.15 FL G E2.10 Robustes, eckiges Anschlagsystem für große Zusatzlasten Robust, square stop dog system for large additional loads FL G 0 0 0.5 1.0 1.5 2.0 0 1.0 2.0 3.0 4.0 Eingebaute „Bremse“ reduziert Geräusche Installed ”brake“ reduces noise Freitragende Länge [m] Unsupported length [m] Montagezeiten sparen mit Kettenöffner inklusive! Save installation time with the included chain opener! + 25 %* u Dual stop dog for up to 70% longer unsupported lengths and 50% heavier additional loads (in comparison to identical igus® types) Integrated ”brake“ minimizes stop dog contact noise Very smooth contours ensure the best possible cable compatibility Approx. 10 % weight savings in comparison to similar igus® e-chains® Construction kit enables the use of various versions of the same size in one e-chain® Füllgewicht [kg/m] Load [kg/m] .stabiler, leiser, schnellere Montage. kg + 100 %* *im Vergleich zur baugleichen igus®-Type *in comparison to the identical igus® type 10 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... u Neu Film Movie www.igus.de/E2.1open www.igus.en/ E2.1open Jeder zu öffnenden Serie E2.10 und E2.15 liegt ein Kettenöffner bei, welcher besonders auf großen Längen erheblich die Montagezeit verkürzt. A chain opener is included with every series E2.10 and E2.15 that can be opened, which significantly reduces installation time, especially for long lengths. igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 11
- 9. Neuheit | Energieketten| universeller Einsatz | E2.1 Innovation | energy chains® | universal use | E2.1 Varianten Versions Lieferprogramm delivery programm 1 2 Einteiliges Kettenglied, sehr kostengünstig, nicht zu öffnen One piece design, very reasonable, not to open Aufschwenkbarer Öffnungssteg öffnet im Außenoder Innenradius (i) und kann bei Bedarf entnommen werden. Swivelable opening cross bar opens on the outer or inner radius (i) and can be removed if needed. 3 Bestellnummer Part Number Innenhöhe inner height Innenbreite inner width Außenhöhe Außenbreite Biegeradius outer height outer width bending radius hi [mm] 1 2 3 1 2 3 Bi [mm] ha [mm] Ba [mm] R [mm] E2C.10.Bi.R.0 Neu 10 06 | 10 | 16 | 20* | 30 | 40 | 50 15,0 Bi + 7,4 18 | 28 | 38 E2.10.Bi.R.0 Neu 10 06 | 10 | 16 | 20* | 30 | 40 | 50 15,0 Bi + 7,4 18 | 28 | 38 E2i.10.Bi.R.0 Neu 10 06 | 10 | 16 | 20* | 30 | 40 | 50 15,0 Bi + 7,4 18 | 28 | 38 E2C.15.Bi.R.0 15 10 | 13 | 16 | 20* | 30 | 40 | 50 19,3 Bi + 7,8 28 | 38 | 48 | 75* E2.15.Bi.R.0 15 10 | 13 | 16 | 20* | 30 | 40 | 50 19,3 Bi + 7,8 28 | 38 | 48 E2i.15.Bi.R.0 15 10 | 13 | 16 | 20* | 30 | 40 | 50 19,3 Bi + 7,8 i = Innenradius zu öffnen C = nicht zu öffnen i = snap-open in the inner radius C = not to open 28 | 38 | 48 * Für Serie E2C.15.40.075.0 * For series E2C.15.40.075.0 Anschlusselementesatz (PZ: mit Zugentlastungszähnen) Mounting brackets (PZ: with strain relief tooths) Bestellnummer Part Number Innenhöhe inner height für Innenbreite Bi [mm] for inner width Bi [mm] Variante Version E2.100.Bi.12PZ Neu Quickflansch zur stirnseitigen Montage Quick flange for front facing assembly 06 | 10 | 16 | 20* | 30 | 40 | 50 starr locked 10 06 | 10 | 16 | 20* | 30 | 40 | 50 beidseitig pendelnd pivoting, both sides E2.100.Bi.56PZ Neu 10 06 | 10 | 16 | 20* | 30 | 40 | 50 einseitig pendelnd pivoting, one side E2.150.Bi.12PZ 15 10 | 13 | 16 | 20* | 30 | 40 | 50 starr locked E2.150.Bi.34PZ 15 10 | 13 | 16 | 20* | 30 | 40 | 50 beidseitig pendelnd pivoting, both sides E2.150.Bi.56PZ 15 10 | 13 | 16 | 20* | 30 | 40 | 50 einseitig pendelnd pivoting, one side E2.150QF Anschlusselemente „beliebig“ montierbar. Starr, einseitig oder beidseitig pendelnd Mounting brackets can be mounted arbitrary. Locked, single side or both side pivoting 10 E2.100.Bi.34PZ Neu 15 10 | 13 | 16 | 20 | 30 | 40 | 50 Quickflansch Quickflange Trennsteg, kabelschonend, rastbar Separator, cable friendly, notchable Bestellnummer Part Number Für Innenhöhe e-kette® For inner height e-chain® E2.10.5 Neu 10 E2.15.5 15 Variante Version einfach geschlitzt single slot Das passende Montagewerkzeug auf S. 64 The matching assembly tools on p. 64 Trennstege alle 5 mm rastbar. Hält sicher für Anwendungen zum Beispiel „auf der Seite liegend“. Kabelschonend abgerundetes Design der Trennstege. Separator detents every 5 mm. Holds securely in place, for instance for side mounted applications. Cable-friendly rounded design of the separators. Trennstege einfach geschlitzt mit abgerundetem Design. Separator single slotted with rounded design. Lieferbar Available ab Juni *ab Lager Bi 20 from juni *from stock Bi 20 12 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... online finden & berechnen find online & calculate igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 13
- 10. Neuheit | Energieketten| universeller Einsatz | E4.31L | E4.38L | E4.48L Innovation | energy chains® | universal use | E4.31L | E4.38L | E4.48L Neuheit | Energieketten | universeller Einsatz | E2.31 Innovation | energy chains® | universal use | E2.31 Neu Neu 31 mm 31 mm ...schlanker...leichter...kleiner... Leicht, hochdynamisch, kostengünstig - neue E2-Serie E2.31 Leicht, hochdynamisch, kostengünstig - neue Größe E4.1 light: E4.31L Als beidseitig aufklappbare e-kette® Geringeres Gewicht, höhere Dynamik möglich Optimiertes Verhältnis von Innen- und Außenmaß durch schmalere Außenlaschen und optimierte Öffnungssteg-Geometrie Kurze Montagezeit Bestellnummer Innenhöhe Innenbreite Part Number inner height inner width u u Light, highly dynamic, cost-effective - new E2 series E2.31 2 part design and snaps open on one side Light and cost effective Lean design, smooth cable compatible inner links and cross bars Universal uses 31 mm ha [mm] Ba [mm] R [mm] 65 40 78 48 2-teiliger Aufbau. Kostengünstig für Füllgewichte bis 5,0 kg/m (Flb) 2 part design. Cost-effective and fill weights up to 5,0 kg/m (Flb) Lieferbar Available ab Lager from stock 14 online finden & berechnen find online & calculate igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... R [mm] Bi + 14 55-250 38 50 | 75 | 100 | 125 | 150 | 175 54 Bi + 16 150 48 50 | 75 | 100 | 125 | 150 | 175 64 Bi + 20 150 Ba Bi 4-teiliger Aufbau. Für mittlere Beanspruchung und Füllgewichte bis 26 kg/m (Flb) 4 part design. For medium loads and fill weights up to 26 kg/m (Flb) hi ha Bi [mm] 31 Ba [mm] 42 u hi [mm] E2.31.Bi.R.0 ha [mm] 50-300 E4.48L.Bi.R.0 Innenhöhe Innenbreite Außenhöhe Außenbreite Biegeradius inner height inner width outer height outer width bending radius Bi [mm] 31 E4.38L.Bi.R.0 u hi [mm] E4.31L.Bi.R.0 Ba Bi Bestellnr. Part No. e-chain® model snaps open on both sides Reduced weight, higher dynamics possible Thinner outer links and optimized opening cross bar geometry provide improved ratio of inner and outer dimensions. Short installation time Außenhöhe Außenbreite Biegeradius outer height outer width bending radius *Sollten Sie eine Breite benötigen, die wir bisher noch nicht ab Lager liefern können, so werden wir diese innerhalb von 5 Wochen in das Lieferprogramm integrieren. Alle rechts angegebenen Breiten werden wir nach und nach ins Programm aufnehmen, somit kann bereits morgen Ihre „Wunschbreite“ ab Lager lieferbar sein - sprechen Sie uns an! *If you need a width that we cannot yet supply from stock, then we will integrate them into the delivery range within 5 weeks. All widths specified on the right will be gradually included in the range, so that you can shortly obtain your ”desired width“ from stock - just contact us! hi ha 2-teilig und einseitig aufklappbar Leicht und kostengünstig Schlankes Design, glatte, kabelschonende Innenflächen und Stege Universeller Einsatz Light, highly dynamic, cost-effective - new size E4.1 light: E4.31L *Innenbreite *inner width Bi [mm] u 62 | 87 | 105 | 112 | 137 | 162 | 187 | 200 | 212 225 | 237 | 250 | 262 | 275 | 287 | 300 | 312 | 325 337 | 350 | 362 | 375 | 387 | 400 | ... online finden & berechnen find online & calculate igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 15
- 11. Erweiterung | Energieketten| universeller Einsatz | R4.31L | R4.38L | R4.48L Extension | energy chains® | universal use | R4.31L | R4.38L | R4.48L Neu Späneschutz...leicht...zu öffnen... Bestellnummer Part Number Als Energierohr im neuen Design in drei Größen lieferbar ab Lager *ab Mai from stock *from may 16 Bi [mm] ha [mm] Ba [mm] 31 50 - 300 42 Bi + 14 R [mm] 55-250 R4.38L.Bi.R.0 Neu 38 50 | 75 | 100 | 125 | 150 | 175 54 Bi + 16 125 / 150 R4.48L.Bi.R.0 Neu 48 50 | 75 | 100 | 125 | 150 | 175 64 Bi + 20 075 / 125 / 150 / 200 u 38 mm 48 mm *Sollten Sie eine Breite benötigen, die wir bisher noch nicht ab Lager liefern können, so werden wir diese innerhalb von 5 Wochen in das Lieferprogramm integrieren. Alle rechts angegebenen Breiten werden wir nach und nach ins Programm aufnehmen, somit kann bereits morgen Ihre „Wunschbreite“ ab Lager lieferbar sein - sprechen Sie uns an! *If you need a width that we cannot yet supply from stock, then we will integrate them into the delivery range within 5 weeks. All widths specified on the right will be gradually included in the range, so that you can shortly obtain your ”desired width“ from stock - just contact us! hi ha Ba Bi 4-teiliger Aufbau. Für mittlere bis mittelhohe Beanspruchung bis 26 kg/m Füllgewicht (Flb) 4 part design. For medium to medium-high loads up to fill weights of 26 kg/m (Flb) u Lieferbar Available Außenhöhe Außenbreite Biegeradius outer height outer width bending radius hi [mm] u Swivelable lids Tightly sealing lids and bottoms, nearly no edges and undercuts Low weight facilitates higher dynamics Thinner outer links and optimized opening cross- bar geometry provide improved ratio of inner and outer dimensions. Smooth surface Short installation time Innenbreite inner width R4.31L.Bi.R.0 Neu Deckel aufschwenkbar Sehr dicht schliessende Deckel und Böden, nahezu keine Spalten und Öffnungen Geringeres Gewicht, höhere Dynamik möglich Optimiertes Verhältnis von Innen- und Außenmaß durch schmalere Außenlaschen und optimierte Öffnungssteg-Geometrie Glatte Konturen Kurze Montagezeit Available in three sizes as energy-tube in the new design Innenhöhe inner height *Innenbreite *inner width Bi [mm] u 62 | 87 | 105 | 112 | 137 | 162 | 187 | 200 | 212 225 | 237 | 250 | 262 | 275 | 287 | 300 | 312 | 325 337 | 350 | 362 | 375 | 387 | 400 | ... Spänetest igus®-Labor igus® lab chip testing 59 g Späne wurden innerhalb der e-kette® gemessen. e-ketten®-Anschläge sind komplett frei von Spänen geblieben. 59 g chips were measured inside the e-chain®. e-chain® stop dogs remained completely free of chips. www.igus.de/de/E4.38L | www.igus.eu/eu/E4.38L www.igus.de/de/E4.48L | www.igus.eu/eu/E4.48L igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... Parameter Parameters 100.000 Doppelhübe 100,000 double strokes 1000 g Späne, gemischter Größe und Material 1,000 g of chips, mixed sizes and materials Permanente Spänebelastung in Spänetestmaschine Continuous chip exposure in the chip testing machine igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 17
- 12. Erweiterung | Energieketten| universeller Einsatz | mit Rasterung Extension | energy chains® | universal use | with detents Neuheit | Energieketten | Kreisbewegung | e-spool Modulbaukasten universeller Einsatz | E4.162 universal use | | e-spool Innovation | energy chains® | circular motionE4.162 modular kit 162 mm ...noch größer... Neue Größe des erfolgreichen E4.1-Programms Neue Größe mit 162 mm Innenhöhe Stabile doppelte Anschläge Für hohe Befüllungen, große freitragende Längen und lange Verfahrwege bis 450 m Es kommen die besonders stabilen Verbindungs stege der Serie 800 zum Einsatz Beidseitig zu öffnen Große freitragende Längen und Füllgewichte Für lange Verfahrwege E4.1 nun in 9 Innenhöhen lieferbar: 21, 28, 32, 42, 56, 80, 112, 162, 350 mm ...Raster... Aluminiumdeckel für Kunststoff-Energierohr. Zu öffnen, dicht, mit Rasterung New size for the successful E4.1 product range Aluminum lid for plastic energy tube. To open, tight, with detent Einfacheres Positionieren der Innenaufteilung durch Rasterung im Deckel Einfache Montage durch spezielle Kunststoffclips Breite stufenlos wählbar Deckel beidseitig zu öffnen Material Aluminium (EN AW-6060) Kompatibel zum leitungsschonenden Innenaufteilungsprogramm New size with 162 mm inner height Stable dual stop dogs for heavy fillings, long unsupported lengths and long travels up to 450 m The particularly stable cross bars from the series 800 are used Snap-open along both sides Long unsupported lengths and fill weights For long travels E4.1 now available in 9 inner heights: 21, 28, 32, 42, 56, 80, 112, 162, 350 mm Lid detents facilitate easy positioning of the interior separation Special plastic clips facilitate easy assembly Width continuously adjustable Lids snap-open along both sides Material: aluminium (EN AW-6060) Compatible with the cable compatible interior separation product range Rastnocken - Trennstege alle 5 mm justieren Catch tabs - adjust separators every 5 mm Ba Bi hi ha Einfache Montage durch Kunststoffclipse Plastic clips facilitate easy assembly Bestellnummer Part Number Innenhöhe inner height Biegeradius bending radius Verfügbare Breiten Bi [mm] Available widths Bi [mm] Biegeradius R [mm] bending radius R [mm] Außenhöhe outer height hi [mm] Bi [mm] ha [mm] Ba [mm] R [mm] RA4.42.Bi.R.0 65 - 300 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 162 200 – 600 195 256 – 656 200 – 1000 RA4.56.Bi.R.0 85 - 462 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 RA4.80.Bi.R.0 E4.162.Bi.R.0 Außenbreite outer width Bestellnummer Part Number Innenbreite inner width 85 - 462 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 1000 Lieferbar Available ab Lager from stock 18 Anschlusselement zu mounting bracket for RA4.42 RA4.560.Bi.12.CT Anschlusselement zu mounting bracket for RA4.56 RA4.800.Bi.12.CT 4-teiliger Aufbau. Für hohe Beanspruchung bis 100 kg/m Füllgewicht (Flg) 4 part design. For high loads up to fill weights of 100 kg/m (Flg) RA4.420. Bi.12.CT Anschlusselement zu mounting bracket for RA4.80 Lieferbar Available www.igus.de/de/E4.162 | www.igus.eu/eu/E4.162 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ab Lager in 5-10 Tagen from stock from 5-10 days www.igus.de/de/alulid | www.igus.eu/eu/alulid igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 19
- 13. Neuheit | Energieketten| universeller Einsatz | chainfix CFV Innovation | energy chains® | universal use | chainfix CFV ...stufenförmig... ...nachträglich... Zugentlastungselement außerhalb des Kettenquerschnitts Leitungen einfach zugentlasten, auch bei geschlossenen Rohren Stufenförmige Zugentlastung - gute Zugänglichkeit bei der nachträglichen Zugentlastung mehrerer Leitungen Passend für e-ketten® und e-rohre Nachträgliche Montage problemlos möglich Einfache Installation in Hutschiene und C-Schiene der KMA-Anschlusselemente Strain relief element outside of the chain cross section Easy strain relief for cables, even in enclosed tubes Stepped strain relief - good access when retrofitting several cables with strain reliefs matching for e-chains® and e-tubes trouble-free retrofit assembly possible simple installation into top-hat rails and C-profile on KMA mounting brackets Bestellnummer Part Number zur Verwendung for use für Innenhöhen hi for inner height hi CFV.31.N15 auf Hutschiene 31 mm CFV.42.C KMA* mit C-Schiene 35 - 42 mm CFV.80.C KMA* mit C-Schiene 56 - 80 mm passend für e-ketten® suitable for e-chains® E2.31 2600, 3500, E4.32, E4.42 E4.56, E4.80 *KMA = Kunststoff-Metall-Anschlusselement KMA = Plastic Metal Mounting Bracket Lieferbar Available ab Mai from may 20 Passt in Energieketten und Energierohre. Zugentlasten außerhalb des Kettenquerschnitts Fits into energy chains and energy-tubes. Strain relief element outside of the chain cross-section In Stufen zugentlasten ohne Platzprobleme - auch bei unterschiedlichsten Steckverbindern Stepwise strain relief without space issues - even with different connectors Von oben einfach einclipsbar in C-Schiene oder Hutschiene - auch für statische Anwendungen wie in Schaltschränken etc. denkbar. Easily clipped into the C-profile or top-hat rail from above - also conceivable for static applications in control panels, etc. online finden & berechnen find online & calculate igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 21
- 14. Erweiterung | Energieketten| universeller Einsatz | E2/000 Extension | energy chains® | universal use | E2/000 Erweiterung | Energieketten | universeller Einsatz | große Schläuche führen Extension | energy chains® | universal use | guide large hoses 2650 2680 Ø36 90,9 25005.10.D36 41 35 62 62 49,4 41 74 8 Ø5 150 166,2 188 35005.200.D80 45/85.1 Ø8 0 Ø 80 200 220 3200.xxx 62 Ø8 0 Innenbreite inner width Außenbreite outer width Bi [mm] 8 Ø5 Ba [mm] R 91 063 | 075 | 100 | 125 | 150 | 175 | 200 | 250 136 063 | 075 | 100 | 125 | 150 | 175 | 200 | 250 166 063 | 075 | 100 | 125 | 150 | 175 | 200 | 250 Ø 80 3200.xxx 150 166,2 75 Ba [mm] R [mm] 2600/2700/2650.07.D58.R.0 2650.Bi.R.0 35 50 | 65 | 75 | 90 | 100 | 125 | 150 | 175 50 Bi + 16 100 - 250 2600/2700/2650.12.D58.R.0 120 2680.Bi.R.0 35 50 | 65 | 75 | 90 | 100 | 125 | 150 | 175 50 Bi + 16 100 - 250 2600/2700/2650.15.D58.R.0 150 99,5 85 8 Ø5 188 35005.200.D80 45/85.1 ha [mm] Ø8 62 u 74 50 41 138,1 88 35/62.1 27005.15.D58 35005.100.D80 75 91,2 88 35005.100.D80 3200.xxx 75 91,2 2300.xxx 3200.xxx Bi [mm] 100 188 120 35005.200.D80 45/85.1 200 220 3200.xxx Biegeradius bending radius 0 Lieferbar AvailableØ80 ab Lager from stock 100 120 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... 8 25/41.1 Ø5 150 100 166,2 120 hi [mm] 22 35/62.1 25/41.1 Ø36 99,5 85 50 74 8 Ø5 62 Bestellnummer Part Number Außenhöhe Außenbreite Biegeradius outer height outer width bending radius www.igus.de/de/2650 | www.igus.eu/eu/2650 www.igus.de/de/2680 | www.igus.eu/eu/2680 138,1 27005.15.D58 88 138,1 35005.100.D80 35/62.1 27005.15.D58 2300.xxx 103 75 119,2 91,2 63 27005.07.D58 ab Lager from stock 2300.xxx Ø36 103 119,2 8 Ø5 124 mm 35 49,4 41 ha Ø36 57 73,2 Lieferbar Available 90,9 25005.10.D36 25/41.1 Ø36 103 119,2 63 27005.07.D58 63 27005.07.D58 Ø 58 mm 44,9 25005.05.D36 Innenbreite inner width 57 73,2 44,9 25005.05.D36 Ba Bi Bestellnummer Innenhöhe Part Number inner height 90,9 25005.10.D36 Ø36 57 73,2 hi Suitable for hoses with an outer diameter up to 58 mm Optionally opened along the inner or outer radius, swivelable Matching modular interior separation for optimal segmentation of the interior space High retention force of the clamp 44,9 25005.05.D36 50 E2/000 e-rohre schützen vor Schmutz, Staub und als HT-Version auch gegen 850°C heiße Schweißspritzer E2/000 e-tubes protect from dirt, dust, and also against 850°C weld spray (HT version) Geeignet für Schläuche mit einem Außendurchmesser von max. 58 mm Wahlweise im Innen- oder Außenradius zu öffnen, aufschwenkbar Passende modulare Innenaufteilung für optimale Segmentierung des Innenraums Bi Hohe Haltekraft des Bügels Ba 41 Snap-open along inner radius Ba Medium-sized, stable e-tubes Bi Series 2650: Closed along the outer radius Series 2680: Closed on the outer and inner radius Extensive accessory product range New widths: enormous expansion of the interior space for gentle routing of hoses 99,5 85 Im Innenradius aufklappbar Mittelgroße, stabile e-rohre Serie 2650: Im Außenradius geschlossen Serie 2680: Im Außen- und Innenradius geschlossen Umfangreiches Zubehörprogramm Neue Breite: Enorme Vergrößerung des Innenraums zur schonenden Führung von Schläuchen 35 New widths for semi and fully enclosed E2/000 e-tubes 62 Neue Breiten „halber“ und geschlossener E2/000 e-rohre mehr Variabilität... 49,4 41 ..neue Breiten... www.igus.de/de/E2000 | www.igus.eu/eu/E2000 200 220 3200.xxx igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 23
- 15. ...e-ketten für Bewegungen in alle Richtungen... ® 24 26 VerschiedeneMedien in einem System führen Guide various media in one system e-spool 30 32 13 m auf engstem Bauraum 13 m lifts within tightest installation spaces liftband 7000° drehen auf engstem Bauraum 7,000° rotations within tightest installation spaces twisterband 25
- 16. Erweiterung | Energieketten| universelle Medienführung | e-spool Modulbaukasten Extension | energy chains® | universal media guiding | e-spool modular kit Platzsparend durch Wegfall von Rinnen Space-saving by eliminating troughs twisterband ermöglicht Drehbewegung twisterband facilitates rotational motions ...jetzt modular ab Lager... igus® e-spool modular ab Lager Verschiedene Medien und Durchmesser in einer Trommel möglich Platzsparend, da die Energiekette in der Ausgangsposition eingerollt ist und somit die Wege frei bleiben Leitungsdurchmesser bis 19 mm Keine Zugbelastung der Leitungen Energiezuführung in alle Richtungen möglich Nachträgliches Hinzufügen und Wechseln von Leitungen möglich Alternative zu Zick-Zack-Lösungen Max. Auszugs- und Einzugsgeschwindigkeit 1 m/s Mögliche Einsatzbereiche: Teleskopanwendungen, Licht- und Bühnentechnik, Platzsparende Alternative zu Zick-Zack-Anwendungen Modular igus® e-spool from stock Various media and diameters possible in one drum Space-saving because the energy chain is rolled up in the home position, keeping paths free of obstructions Cable diameter up to 19 mm No strain load on the cables Energy supply possible in all directions Cables can be retroactively added or changed Various media can be guided in one system Alternative for Zig-Zag solutions Max. deployment and retract speed: 1 m/s Führung aller Medien Guidance for any media Auszug bis zu 14m in jede Richtung möglich Deployment possible up to 14 m in any direction Potential applications: Telescoping applications, lighting and stage technology, space-saving alternative to Zig-Zag solutions Leicht austauschbare Spannfeder Easily exchanged tension spring Lieferbar Available ab Lager from stock 26 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... www.igus.de/de/e-spool | www.igus.eu/eu/e-spool igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 27
- 17. Erweiterung | Energieketten| universelle Medienführung | e-spool Modulbaukasten Extension | energy chains® | universal media guiding | e-spool modular kit Neue Variante mit Motorflansch: Möglichkeit e-spool mit Motor aufzurollen, Version mit Motorflansch Für Motorwellen Ø 20 mm Benötigtes Drehmoment von 60 Nm an der Antriebsachse Befüllung bis 1 kg/m New version with motor flange: Option to roll up e-spools by motor, version with motor flange For Ø 20 mm motor shafts 60 Nm of torque required on the drive shaft Filling up to 1 kg/m Neue Variante mit stärkerer Feder: Für höhere Rückzugskraft e-spool mit stärkerer Rückzugsfeder. Bis 14 m komplett einziehen Für hängende Anwendungen Erhöhte Rückzugskraft New version with more powerful spring: For increased retraction force: e-spool with more powerful retaining spring. Completely retract up to 14 m For suspended applications Increased retraction force Bestellschlüssel Order key SPHD1.700.7000.01.0 Max. Auszugslänge Max. expansion length Ø Trommel Drum Ø Einfaches oder doppeltes e-spool 1/2 Single or dual e-spool 1/2 SP: Einfach single SPHD: mit stärkerer Feder with reinforced spring SPM: mit Motorflansch with motor flange e-spool in Bewindungsanlage e-spool in winding construction 28 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... 1 2 Modulbaukasten in 3 Varianten und 2 Ausführungen. Varianten: normal, HD und mit Motorflansch. Jeweils 2 Ausführungen für unterschiedliche Befüllungsgrade mit 1 oder 2 twisterbändern sowie jeweils 3 maximale Auszugslängen: bis 4 m, bis 7 m und bis 14 m Modular construction kit in 3 versions and 2 configurations. Versions: standard, HD and with motor flange. Respectively 2 versions with different filling levels and 1 or 2 twisterbands, and respectively 3 maximum deployment lengths: up to 4 m, up to 7 m, and up to 14 m Bestellnummer Part Number Verfahrlänge travel length e-kette® e-chain® twisterband mit with 1 twisterband [mm] SP1.600.4000.01.0 SP1.700.7000.01.0 SP1.850.14000.01.0 0 – 4000 1400.80.100.0 TB30.75.22.15.01 4001 – 7000 1400.80.100.0 TB30.75.22.15.01 7001 – 14000 1400.80.100.0 TB30.75.22.21.01 mit with 2 twisterband SP2.600.4000.01.0 SP2.700.4000.01.0 SP2.850.14000.01.0 0 – 4000 1400.125.100.0 TB30.75.22.15.01 4001 – 7000 1400.125.100.0 TB30.75.22.15.01 7001 – 14000 1400.125.100.0 TB30.75.22.21.01 * Länge length Lieferbar Available ab Lager from stock www.igus.de/de/e-spool | www.igus.eu/eu/e-spool igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 29
- 18. Neuheit | Energieketten| vertikale Energiezuführung | liftband Innovation | energy chains® | vertical energy supply | liftband .wenig Bauraum... 13 m in die Höhe.. 2012 vorgestellte Studie, jetzt serienreif Haltegurte, gleichmäßige Verteilung der Last Retainer belts, even load distribution Alternative zur Zick-Zack-Lösung Leichter und weniger Bauraum Vertikale Anwendungen einfach realisieren Geschwindigkeiten bis zu 1 m/s Beschleunigung bis 2 m/s2 Max. Auszugslänge 13 m Biegeradius der Leitungen bis 250 mm easy triflex® zum einfachen Einlegen der Leitungen inklusive einfacher Innenaufteilung easy triflex® for easy insertion of cables and easy interior separation Mögliche Einsatzbereiche: Bühnentechnik, Hallenkrane, mobile Teleskopantennen Nylonbänder für „unbegrenztes“ Füllgewicht Nylon tapes for ”unlimited“ filling weight Study proposed in 2012 - now ready for series use Alternative to Zig-Zag solution Lighter and smaller installation space Vertical applications implemented with ease Speeds up to 1 m/s Acceleration up to 2 m/s2 Max. expansion length: 13 m Cable bending radius up to 250 mm Variables Korbsystem aus Stahl für die optimale Rinnenhöhe bei jedem System Variable basket system made from steel for optimal trough height on any system Auszugshöhe Extension height 0-4m 4 - 13 m Potential applications: Stage technology, indoor cranes, mobile telescoping antennas Lieferbar Available ab Juni from june 30 online finden & berechnen find online & calculate igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... Bestellnummer Part Number LB.E332.32.2.250.LL.01.0 Korbdesign Basket design ohne Korb without basket Korb teleskopierbar Telescoping basket Max. Leitung Ø Max. cable Ø Max. Biegeradius Max. bending radius Innenhöhe Inner height Innenbreite Inner width 12 mm 250 mm 17 mm 32 mm igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 31
- 19. Erweiterung | Energieketten| drehende Energiezuführung | twisterband Extension | energy chains® | rotating energy supply | twisterband Neu Neu Ø 290 mm ...7000° drehen... Ø 200 mm product design award ...20 x um die eigene Achse... 2011 Drehbewegungen auf kleinstem Raum – jetzt für große Wellendurchmesser Sehr großer Wellendurchmesser möglich Drehbewegungen bis 7000° und mehr Kompakt, modular und leicht Verbessertes Anschlagsystem (TB29) Bänder können beliebig gekürzt werden Kleinste Einbauräume, sehr schlank um Drehachse bauend In verschiedenen Einbaulagen einsetzbar (horizontal, vertikal, kopfüber) Kostengünstig und leicht befüllbar Begrenzter Längenausgleich möglich TB29.27.22.x.01.0 Neu Farbe color Version version Anzahl Bänder number of ribbons Innenhöhe inner height hi Innenbreite inner width Bi Außen-Ø outer Ø X2 Serie Series Abmessungen dimensions [mm] Rotary motions in tight spaces – now for large shaft diameters Bestellnummer Part number Very large shaft diameters possible Rotary motions up to 7000° and more Compact, modular and light Improved stop dog system (TB29) Bands can be shortened as required Minimum installation space, very slim around the axis of rotation Can be reliably used in various installation orientation (horizontal, vertical, overhead) Filled cost-effectively and easily Limited length compensation possible TB12.23.9.x.01.0 TB20.44.12.x.01.0 TB20.44.18.x.01.0 TB29.27.22.x.01.0 TB30.75.22.x.01.0 40 140 9 23 24 35 50 220 12 44 34 57 50 220 18 44 34 57 200 320 22 27 69 82 90 330 22 75 44 77 max. Serie Geschwindigkeit series max. speed 180°/s TB12 180°/s TB20 180°/s TB29 180°/s TB30 weitere Größen möglich other sizes possible Lieferbar Available Energie in alle Richtungen führen mit igus® e-ketten® Guide energy in any direction with igus® e-chains® 32 Innen-Ø Außen-Ø Innenhöhe Innenbreite Biegeradius inner Ø outer Ø inner height inner width bending radii X1 X2 hi Bi R min. max. igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ab Lager from stock www.igus.de/de/twisterband www.igus.eu/eu/twisterband igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 33
- 20. 36 Geschlossen zum Schutzvor Schmutz und Spänen, einfach zu öffnen Enclosed for protection against dirt and chips, easy to open triflex® TRCF ...roboticsLösungen... 34 38 Leicht, einfach zu öffnen dicke Schläuche einfach einlegen Light, easy to open Easily insert thick hoses triflex® TRLF 40 Schützt bei extremen Bewegungen 41 Innenaufteilung schnell konfigurieren Protects during extreme motions Clipprotektoren Clip protectors Quickly configure interior separations triflex® R Online-Innenaufteilungskonfigurator triflex® R On-line inner separation configurator 35
- 21. Neuheit | Energieketten| Mehrachsige Roboteranwendungen | triflex® TRCF Innovation | energy chains® | Multi-axis robot applications | triflex® TRCF schnell eingelegt...jetzt geschlossen Einfach aufklappbare Kettenglieder zum Einlegen großer Befüllungsdurchmesser Geschlossene Variante auch für den direkten Einsatz bei Schmutz- und Spänebefall. Torsion ca. ±10°/Kettenglied möglich 3-Kammerprinzip für ideale Leitungsaufteilung und Medientrennung Beliebig kürz- und verlängerbar Mit Schraubendreher zu öffnen Umfangreiches Zubehörprogramm ist lieferbar. Definierter Mindestbiegeradius und Torsions- anschlag für optimalen Leitungsschutz Quickly filled 3D robot chain, now enclosed. triflex® TRCF Chain links are easily snapped open to insert large filling diameters Enclosed version, also for direct use with dirt and chip exposure. Torsion of approx. ±10°/chain link possible 3 chamber design for ideal cable distribution and media separation Can be shortened and extended as needed Opened with a screw driver Expansive accessory product range available. Defined minimum bending radius and torsion stop dog for optimum cable protection 8 7 6 5 4 TRLF.100.145 F 0 10 10 8 TRLF.85.135 94 ,5 Schnell befüllbare 3D-Roboterkette jetzt geschlossen. triflex® TRCF TRCF.100 Neu Schnappverschluss per Schraubendreher öffnen Snap lock mechanism to open by screwdriver Außen Ø outer Ø Biegeradius bending radius hi [mm] Störkantenfrei, und aufklappbar Free of interfering edges, and snaps open Innenhöhe inner height ha [mm] R [mm] 37,5 Ø108 145 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ,9 25 21 37,5 32,8 E D Weitere Größen auf Anfrage More sizes upon request TRCF.100.145 C Lieferbar Available Film Movie ab Juni from june 36 ,5 87 Bestellnr. Part No. www.igus.de/TRLFlip www.igus.eu/TRLFlip B online finden & berechnen find online & calculate igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 37
- 22. Erweiterung | Energieketten| Mehrachsige Roboteranwendungen | triflex® TRLF Extension | energy chains® | Multi-axis robot applications | triflex® TRLF product design award 2011 Neu Ø 70,2 Ø 94,5 schnell eingelegt.leicht. neue Größe Easily snapped open by hand or with a screw driver for thick, rigid hoses and/or many cables Torsion of approx. ±10°/chain link possible Light and cost effective Cut to length at ”any time“ Defined minimum bending radius igumid G material for improved stability 2 70 ,2 ,3 16 24,4 32,8 32,8 32,8 37,5 70 ,2 ,3 16 ,3 16 24,4 ,9 21 4,5 94 ,5 ,9 21 65 21 37,5 2 65 ,9 25 37,5 2 TRLF.65.100 TRLF.65.100 TRLF.65.100 9 94 ,5 10 8 10 8 3 B 3 65 www.igus.de/TRLFlip www.igus.eu/TRLFlip B igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... 3 Film Movie ab Lager from stock 38 25 TRLF.100.145 Lieferbar Available C 4 D 145 C 4 D 4 ,5 87 135 5 E 100 D 5 TRLF.85.135 TRLF.85.135 TRLF.85.135 ,5 87 Ø108 5 37,5 6 ,5 87 TRLF.100 6 Ø94,5 25 R [mm] E 6 Ø70,2 32,8 0 10 24,4 TRLF.85 NEU 7 0 10 TRLF.65 NEU Biegeradius bending radius E 7 Schnappverschluss per Hand oder Schraubendreher öffnen Snap lock mechanism to open by hand or screwdriver ha [mm] 7 TRLF.100.145 TRLF.100.145 TRLF.100.145 0 10 hi [mm] 8 Außen Ø outer Ø F Bestellnummer Innenhöhe Part Number inner height 8 F 10 8 8 F Einfaches Aufklappen per Hand oder mit Schraubendreher für dicke, steife Schläuche und/oder viele Leitungen Torsion ca. ±10°/Kettenglied möglich Leicht und kostengünstig „Jederzeit“ kürz- oder verlängerbar Definierter Mindestbiegeradius Werkstoff igumid G für verbesserte Stabilität New sizes for quickly filled triflex® TRLF Neue Größen für schnell befüllbare triflex® TRLF C TRLF.65.100 TRLF.85.135 www.igus.de/de/TRLF www.igus.de/de/TRLF B igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... Diese Zeichnung istDieseAbleitung eines 3D-Modells. eines 3D-Modells.eines 3D-Modells. eine Zeichnung ist eineZeichnung ist eine Ableitung Diese Ableitung entnehmen! Nicht dargestellte Maße sind dem Modell zudargestellte Maßezu entnehmen! zuBauteilvolumen: Nicht dargestellte Nicht sind dem Modell Bauteilvolumen: Maße entnehmen! sind dem Modell 39 Zulässige Abweichunggilt die Abweichun To Für gilt die Für Zulässige für Maße ohneZu Für gilt die 30 6 0 halbe Toleranz Nennmaßbereich Nennmaßbereich Nennmaß halbe Toleranz über 0,5 halbe Toleranz über 12 Schutzvermerk nach SchutzvermerkSchutzvermerk nach nach bis Bohrung + bis 30 120 31 6 Bohrung + DIN ISO 16016 beachten 16016DIN ISO 16016Bohrung + DIN ISO beachten beachten Welle - Übereinstimmung der Welle "mittel" DIN 7168 Übereinstimmung der Übereinstimmung der Welle 0,1 0,2 0,3 DI "mittel" DIN 7168 "mittel"
- 23. Erweiterung | Energieketten| Mehrachsige Roboteranwendungen | clipprotektor Extension | energy chains® | Multi-axis robot applications | clipprotector ...schützt... Clipprotektor für einfache und schnelle Montage – jetzt in 4 neuen Größen! Neuheit | Online-Werkzeuge | triflex® R-Innenaufteilungskonfigurator Innovation | Online tools | triflex® R inner separation configurator konfigurieren... Simple and fast clip protector assembly – now in 4 new sizes! Schnelle Montage Abriebfestes igumid-Material Dämpfend und leicht Gleitet problemlos über Kanten Frei positionierbar, auf zwei aufeinander folgenden Kettengliedern Mögliche Anwendungsbereiche: Robotics Posslible application areas: Robotics Für triflex® R-Breiten For triflex® R widths Fast assembly Abrasion-resistant igumid material Damping and light Glides smoothly over edges Freely positioned on two consecutive chain links Art. Nr. mit Schnellverschluss Part No. with quick release Außendurchmesser Outer diameter Breite width [mm] Innenaufteilungen triflex® R e-ketten® einfach konfigurieren Einfache und schnelle Erstellung von Innenaufteilungenfür die Systeme triflex® R TRC, TRE und TRL. Nach Auswahl der Leitungen können diese einfach per drag & drop im Kettenquerschnitt hinzugefügt werden. Der Innenaufteilungskonfigurator erstellt ein Stückliste der e-kette® und der in der Konfiguration enthaltenen Leitungen. Die Konfigurationen können gespeichert und erneut geladen werden. Die gesamte Konfiguration kann mit einem Klick an den Warenkorb übergeben werden. Schnelle und einfache Innenaufteilungs konfiguration Berücksichtigung der max. Befüllungs querschnitte und Leitungsdurchmesser Erstellung von Stücklisten Einfaches Anfragen und Bestellen Simply configure inner configuration for triflex® R e-chains® Create quickly and easily inner seperation interior separation for the triflex® R TRC, TRE and TRL systems. Depending on the selected cables, these can be simply added to the chain cross section by drag & drop. The inner separation configurator creates a list of parts oder material for the e-chain® and the cables included in the configuration. The configurations can be saved and re-loaded. The whole configuration can be transferred to the shopping cart by one click. Quick and easy inner configuration Takes the max. filling cross section and cable diameter into account Creating list of parts Simple inquiry and order function [mm] 40. TR.40.30* 55 27 60. TR.60.30* 80 40 70. TR.70.30 102 50 85. TR.85.30 118 59 100. TR.100.30* 133 67 Lieferbar Available ab Lager *ab Sommer from stock *from summer 40 www.igus.de/de/triflexR | www.igus.eu/eu/triflexR igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... www.igus.de/online-tools | www.igus.eu/online-tools igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 41
- 24. ...Lösungen für lange Wege... 42 44 Ausgleichenauf langen Wegen 46 e-ketten® schnell fixieren 48 Systeme für den Ausseneinsatz 50 Kostengünstig auf langen Wegen rollen Compensation for long travels Ausgleichseinheit Basic Compensation modul basic Quickly secure e-chains® Kunststoff-Festpunktmodule Fixed end-module Systems for outdoor use Basic flizz® Rolling cost-effectively for long travels E2/000 Rollen e-ketten® E/2000 rol e-chain® 43
- 25. Neuheit | Energieketten| Lange Verfahrwege | Ausgleichseinheit basic Innovation | energy chains® | Long travels | Compensation unit basic ...lange Wege günstig ausgleichen... Parallelfehler ausgleichen Klein, leicht und günstig Kompatibel mit PPDS basic Auswerteeinheit Mit folgenden Kettenserien kann der basic „Schwimmende Mitnehmer“ eingesetzt werden: 2500, 2700, 3500, E4.28, E4.32 und E4.42 Compensate parallel errors Small, light and low priced Compatible with PPDS basic analysis units The basic ”floating moving end“ can be used with the following chain series: 2500, 2700, 3500, E4.28, E4.32 and E4.42 Wann benötige ich einen schwimmenden Mitnehmer? 1 2 Bis 25 m Verfahrweg ist kein schwimmender Mitnehmer erforderlich. Ab 25 m bis 100 m Verfahrweg ist bei Über- schreitung der Tabellenwerte ein schwimmender Mitnehmer einzusetzen When do I need a floating moving end? 1 A floating moving end is not needed for travels up to 25 m. 2 A floating moving end is needed for travel from 25 m to 100 m when the table values are exceeded Bestellschlüssel Order key FTA.B.01.2500.05 Ketteninnenbreite inner width Serie series Version 01 B = basic Schwimmender Mitnehmer Floating Tow Arm Zulässige Abweichung in mm Kettengliedhöhe in mm max. 100 m Verfahrweg | max. 2 m/s² Beschleunigung (Geschwindigkeit ist Kettentyp abhängig) max. travel: 100 m | max. acceleration: 2 m/s² (speed depends on chain type) Lieferbar Available ab Lager from stock 44 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... horizontal vertikal Chain link height in mm horizontal vertical ±5 ±5 bis up to 25 25 bis up to 45 45 bis up to 70 über more than 70 ±6 ±8 ± 10 ± 15 ± 15 ± 20 online finden & berechnen find online & calculate igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 45
- 26. Neuheit | Energieketten| Lange Verfahrwege | Festpunktmodul Innovation | energy chains® | Long travels | Fixed-end module Neu ...Kunststoff...rostfrei...günstig... Leichter, preiswerter - zur Klemmung der e-kette® in Führungsrinnen Befestigung Anschlusselement in der Super-Alu- Rinne ohne zusätzliches Bohren Festpunktmodul wird an die Rinne geklemmt Montagezeit sparen Fehler minimieren, die durch selbstständiges Bohren in der Rinne entstehen könnten Leichter und preiswerter als bisherige Metalllösungen Für viele E2, E4 und E6 Kettenserien lieferbar Rostfrei und kostengünstig Lighter, more cost-effective - to clamp e-chains® in guide troughs Mounting bracket attachment on the Super Aluminum trough without drilling Fixed-end module is clamped to the trough Save installation time Minimize errors from drilling your own holes Lighter and lower cost than previous metal solutions Available for many E2, E4 and E6 chain series Stainless and cost-effective 2 1 Für Super- Aluminium Führungsrinne For aluminum trough Für e-ketten® Serien For e-chain® series 971.80.4 971.30.SL / 973131.SL 2500, 255 972.80.4 972.02.30.SL / 972.02.31.SL E4.28 / R4.28, E6.35 / E4.32 / 972.30.SL / 972.31.SL H4.32 / R4.32, E4.38L, E6.40 / 972.30.SL / 972.32.SL R6.40, 2700, R58 973.81.5 973.30.SL / 973.31.SL 973.80.5 Artikelnummer Part number Ab Innenbreite Bi From inner width Bi Anschlusselement Mounting bracket 2 Lieferbar Available ab Lager from stock 46 www.igus.de/de/superalu | www.igus.eu/eu/superalu igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... KMA .06 KMA E4.42 / H4.42 / R4.42, E4.48L, E6.52 / R6.52 .10 KMA 973.30.SL / 973.31.SL 3500, R68 .100 KMA 974.81.5 1 .07 974.30.SL / 974.31.SL 14040 / 14140 / R18840, 14240 / 14340 .10 KMA 974.80.5 974.30.SL / 974.31.SL E4.56 / H4.56 / R4.56, E6.62 .10 KMA igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 47
- 27. Neuheit | Energieketten| Lange Verfahrwege | Basic fizz® Innovation | energy chains® | Long travels | Basic flizz® ...Basic flizz ... Witterung... ® Schutz gegen Witterung - Kostengünstige, eingehauste Komplettlösung für lange Wege, z.B. Kläranlagen Schutz gegen Witterung und Verschmutzungen Kostengünstige und eingehauste Komplettlösung e-kette®: für lange Verfahrwege bis zu 100 m Standardisierter und modularer Aufbau Einfache Wandmontage oder Bodenbefestigung weitere Größen/Varianten lieferbar, mit E2-Rollen ketten bis zu 200 m Verfahrweg … und mehr! Protection against weather and dirt exposure – Cost-effective and fully enclosed complete solution, e.g. waste water treatment plants Protection against weather and dirt exposure Cost-effective and fully enclosed complete solution e-chain®: for long travels up to 100 m Standardized and modular design Easy wall mounting or floor attachment Other sizes/versions available, up to 200 travel with E2 roller chains … and more! Die ersten Anwendungen erfolgreich gelöst. The first successfully completed applications. Bestellnummer Part Number Beschreibung Specification Stützabstand Support gap IE92.31.75.260.3000.01 Basic Flizz - mit Gleitschiene With glide bar 3000 IE92.31.75.260.3000.F.01 Basic Flizz – Festpunkt-Modul Fixed-end module 3000 IE92.30.75.260.3000.01 Basic Flizz – ohne Gleitschiene Without glide bar 3000 weitere Längen lieferbar other lengths available Lieferbar Available Wandmontage Wall mounting 48 Bodenmontage Floor attachment igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ab Juni from june online finden & berechnen find online & calculate igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 49
- 28. Erweiterung | Energieketten| Lange Verfahrwege | E2/000 Rollen e-kette® Extension | Energy chains® | Long travels | E2/000 rol e-chain® Neu 35 mm ...bis 150 m günstig führen... Economic, long travel up to 150 m Required drive power reduced by as much as 75 % while increasing the service life of the e-chain® Speeds up to 2 m/s Available in 10 widths Available as ready-to-install, harnessed system Construction kit with a host of accessories Cost-effective guidelite guide trough Noch günstiger: E2/000 rol e-chain® in einer guidelite Führungsrinne in einer Bewässerungsanlage E2/000 rol e-chain® in a guidelite guide trough of an irrigation plant Als Baukastenlösung mit guidelite-Führungsrinne 150 m kostengünstig und schnell realisieren. bi Ba Ba Bi Even more cost-effective: Lange Verfahrwege (gleitend), Serie 3500 Travel lengths (gliding), Series 3500 Toolbox solution with guidelite-guiding trough for cost effective and quick travels up to 150 m. 42 max. 150 m Lange Verfahrwege mit Rollen e-kette®, Serie 3500R Travel lengths with rol e-chain®, Series 3500R 250 m Bestellnummer Part Number Innenhöhe inner height Außenhöhe outer height Innenbreite inner width Außenbreite Biegeradius outer width bending radius Bi [mm] Ba [mm] R [mm] 2700R.Bi.R.0 Neu* 35 50 100 116 150 3500R.Bi.R.0 Lange Verfahrwege mit P4, Rollen e-kette® 800 m Travel lengths with P4, rol e-chain® 64 ha Wirtschaftliche, lange Verfahrwege bis 150 m Benötigte Antriebsleistung bis zu 75 % reduziert und die Lebensdauer der e-kette® erhöht Geschwindigkeit bis 2 m/s In 10 Breiten verfügbar Als einbaufertiges, konfektioniertes System lieferbar Baukasten mit vielen Zubehörteilen Kostengünstige guidelite Frührungsrinne Implement long travels energyefficiently and cost-effectively: E2/000 rol e-chain® hi 45 Energieeffizient und kostengünstig lange Verfahrwege realisieren: E2/000 rol e-chain® 45 64 100 120 150 Lieferbar Available ab Lager *ab Juni from stock *from juni 50 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... www.igus.de/de/E200R | www.igus.eu/eu/E200R igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 51
- 29. Neuheit | Online-Werkzeuge| Lange Wege konfigurieren Innovation | on-line tools | configure long travels ...lange Wege... Online konfigurieren und auslegen: QuickChain.60 Mit dem QuickChain.60 erstellen Sie Ihre komplette Energiezuführung für lange Verfahrwege von 10 m bis 60 m in wenigen Minuten. Von der Auswahl der Leitung bis zur optionalen Montage der Energiezuführung bei Ihnen vor Ort unterstützt Sie der QuickChain.60. Nach Eingabe einiger Randbedingungen erfolgt die automatische Auslegung einer passenden Lösung für Ihre Anwendung. Nach wenigen Minuten erhalten Sie eine Aussage zum Preis der kompletten Energiezuführung und der Montage. Configure online: QuickChain.60 With the QuickChain.60 you can create your complete energy supply system for long travels from 10 m to 60 m in a few minutes. The QuickChain.60 supports you from the selection of the cable up to the optional assembly of the energy supply system on site. After entering a few details, an automatic design of a suitable solution is made for your application. After few minutes you get a statement about the price of the complete energy supply system and the installation. Neuheit | Online-Werkzeuge | 3D-CAD App Innovation | Online tools | 3D-CAD App ...3D App... igus®-Produkte unterwegs für Ihr Projekt planen, z.B. auch für lange Wege Mit der igus® 3D-CAD App können Ingenieure den igus® Produktkatalog mobil nach Komponenten durchsuchen und diese konfigurieren. Erhalten Sie native Dateiformate zur weiteren Bearbeitung an Ihren Arbeitsplatz. Mobil nach Komponenten suchen und konfigurieren Download von nativen Dateiformaten zur weiteren Bearbeitung Zugriff auf igus® Produkte von jedem Ort aus Informative, schnelle und einfach Bedienung Riesige Produktauswahl Schnelle Konfiguration aller Produkte jetzt auch unterwegs Plan igus® products for your project from the road, e.g. for long travels Using the mobile igus® 3D-CAD app, engineers can search the igus® product catalog for components and configure these. Receive native file formats for further processing at your workstation. Search and configure components with mobile technology Download native file formats for further processing Ubiquitous access to igus® products Informative, fast and easy operation Huge product selection Fast configuration of all products - now also while on the road Die App ist im Google Play Store verfügbar und wird in Kürze auch im Apple App Store zum Download verfügbar sein. The app is available in the Google Play store and will soon also be available for download in the Apple app store. www.igus.de/online-tools | www.igus.eu/online-tools 52 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... www.igus.de/online-tools | www.igus.eu/online-tools igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 53
- 30. ...Reinraum... schnell... leise... 56 Reinraumanwendungen auf langenWegen 58 Neue Größen und IPA-Zertifizierungen E6.1 Cleanroom applications with long travel System P4 New sizes and IPA certifications E6.1 Serie E6.1 Series E6.1 61 54 Mehr Radien More radii E6.80 55
- 31. Erweiterung | Energieketten| Reinraum | P4 Extension | energy chains® | Clean-room | P4 Reinraum-Prüfung durch IPA Fraunhofer Institut in Arbeit* Cleanroom-certification from IPA Fraunhofer Institute in progress* Antriebsleistung reduzieren durch Rollen Reduce drive power with rollers ...sauber auf langem Weg... Sauber auf langen Verfahrwegen energieeffizient verfahren mit P4.32 Reinraum-Prüfung durch das IPA Fraunhofer Institut beauftragt* Für Anwendungen, wo lange Wege überbrückt werden müssen und der Partikelabrieb mög- lichst gering bleiben muss In Energieketten alle Arten von Medien, Daten und Signalen führen Energieeffiziente Lösung für lange Verfahrwege: -57% Antriebsleistung Hohe Dynamik auch bei beengten Platz verhältnissen Sehr laufruhig, leichtes, schlankes Design Für Füllgewichte bis 6 kg/m Für lange Verfahrwege bis 600 m Geschwindigkeiten bis zu 10 m/s Ideal in Kombination mit chainflex®-Leitungen für kleinste Biegeradien Smallest radii for the rol e-chain® P4 – longest travels, even for small spaces Cleanroom testing commissioned with IPA Fraunhofer Institute* For applications with long travels and where the particle abrasion needs to be kept to a minimum Guide all types of media, data and signals in energy chains Energy-efficient solution for long travels: -57% drive power Highly dynamic also in tight spaces. Very quiet Lightweight and slim design For fill weights up to 6 kg/m For long travels up to 600 m Speeds up to 10 m/s Perfect in combination with chainflex®-cables for smallest bending radii * Hohe Dynamik auch bei beengten Platzverhältnissen. Passende chainflex®-Leitungen für kleinste Biegeradien: www.chainflex.de High dynamics also in small spaces. Suitable chainflex®cables for smallest radii: www.chainflex.eu Bestellnummer Part Number Innenhöhe inner height Innenbreite inner width Außenhöhe outer height Außenbreite outer width Biegeradius bending radius hi [mm] Bi [mm] ha [mm] Ba [mm] R [mm] P4.32.10.R.0 32 100 54 132 075 | 150 P4.32.15.R.0 32 150 54 182 075 | 150 P4.32.20.R.0 32 200 54 232 075 | 150 P4.42.10.R.0 42 100 64 154 100 | 250 P4.42.15.R.0 42 150 64 204 100 | 250 P4.42.20.R.0 42 200 64 254 100 | 250 Lieferbar Available *Ergebnisse auf Anfrage, lagen zum Redaktionsschluss leider noch nicht vor. *Results upon request - not available as of editorial deadline. 56 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ab Lager from stock www.igus.de/de/P4 | www.igus.eu/eu/P4 igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 57
- 32. Erweiterung | Energieketten| Reinraum | E6.1 Extension | energy chains® | Clean-room | E6.1 Neu 35 mm 40 mm ...leise...laufruhig...sauber...mehr... Now also with 35 and 40 mm inner height – new, smoother generation Cleanroom energy chains: System E6.1 Extremely smooth operation Shortened and extended freely Cleanroom compatibility Good access to the inner space Easy assembly Version without camber by turning the inner links Extremely quiet due to small separation and ”brake“ in the stop dog system Extremely low vibration Approx. 30% weight savings compared to previous series Low-priced Schalldruckpegel -2dB(A) Bestellnummer Part Number Innenhöhe inner height Innenbreite inner width Außenhöhe outer height Außenbreite outer width Biegeradius bending radius hi [mm] Bi [mm] ha [mm] Ba [mm] R [mm] 29 30-120 35 44-134 55-150 E61.35.Bi.R.0 Neu* 35 30-120 42 50-160 55-150 E61.40.Bi.R.0 Neu* 40 40-300 54 60-320 63-200 E61.52.Bi.R.0 52 40-300 65 64-324 75-250 Radius 2 m/s E6.29 Radius 2 m/s E61.29 Radius 1 m/s E6.29 Radius 1 m/s Lieferbar Available ab Lager *ab Mai from stock *from may 58 46 max. E61.29.Bi.R.0 20 10 Ba Bi System E6 für sehr schnelle Bewegungen und einen geräuscharmen Lauf. Hier an den Großplottern zählt zudem Vibrationsarmut und Reinraumtauglichkeit. E6 system for high-speed movements and quiet operation. The large plotters here also have low vibration and cleanroom compatibility. 40 E61.29 E61.29 T3.29.100.R.0 T3.29 E6.29.100.R.0 0,1 E6.29 0,2 50 30 0,6 0,5 0,4 0,3 Schallmessung dB(A) Gewichtsreduzierung 10 0,9 0,8 0,7 E61.29.100.R.0 Gewicht [kg/m] Extreme Laufruhe „Beliebiges“ Kürzen und Verlängern Reinraumeignung Gute Zugänglichkeit zum Innenraum Montage erleichtert Version ohne Vorspannung durch Drehen der Innenlasche Superleise durch kleine Teilung und „Bremse“ im Anschlagssystem Extrem vibrationsarm Gewichtsersparnis ca. 30% im Vergleich zur Vorgängerserie Kostengünstig hi 52 ha 65 Jetzt auch mit 35 und 40 mm Innenhöhe – neue Generation laufruhiger Reinraum Energieketten: System E6.1 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... www.igus.de/E61.29 | www.igus.eu/E61.29 www.igus.de/E61.52 | www.igus.eu/E61.52 igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 59
- 33. Erweiterung | Energieketten| Reinraum | E6.1 | E2/000 | E4.1 Extension | energy chains® | Clean-room | E6.1 | E2/000 | E4.1 Erweiterung | Energieketten | Reinraum | E6.80L Extension | Energy chains® | Clean-room | E6.80L neue ipa Tests... mehr Radien... igus® für Reinräume Eignung der igus® e-ketten® igus® for cleanrooms - igus® e-chain® suitability Durch Einsatz eines Sonderwerkstoffes kann der ohnehin schon geringe Abrieb der e-kette® nochmals erheblich reduziert werden. In vielen Anwendungen, in denen umständliche Sonderlösungen vorliegen, kann hiermit auch eine e-kette® zum Einsatz kommen. Für viele Anwendungen sind die e-ketten® in Sonderwerkstoff praktisch abriebfrei zu betreiben. Tests des IPA bestätigen, dass die Standard-e-ketten® von igus® den Anforderungen in Reinräumen genügen und sind als „geprüft und für sehr gut befunden“ worden. The already low abrasion of the e-chain® is yet again significantly reduced by employing a special material. This facilitates the use of an e-chain® in many applications that have until now required cumbersome custom solutions. e-chains® made of special material can be operated practically free of abrasion. IPA testing has confirmed that standard e-chains® by igus® meet cleanroom requirements, and have been rated as ”tested and rated as very good“. Neue Tests des Fraunhofer-Instituts IPA ergaben für die igus®-Serien E2/000, E6.1 und E4.1 folgende Ergebnisse The testing by Fraunhofer Institute IPA generated the following results for igus® Series E2/000, E6.1 and E4.1 Die 1500.050.038.0.CR erreicht eine Klasse 3 nach DIN EN ISO 14644-1 Die E4.32.10.063.0.CR erreicht eine Klasse 2 nach DIN EN ISO 14644-1 Die E61.29.50.075.0 erreicht eine Klasse 3 nach DIN EN ISO 14644-1 Erweiterung der Programmvielfalt neue Biegeradien für die reinraumtauglichen, leisen, E6 e-ketten® Mit 80 mm Innenhöhe. Sehr leiser Lauf, ab 46 dB(A) Geeignet für Reinraumanwendungen Leichtes Gewicht für hohe Dynamik Sehr vibrationsarm Programm mit 6 Größen in 8 Varianten Umfangreiches Zubehörprogramm Extension of product range - new radii for the cost-efficient, swivel open, small e-chains®: E2 micro 1500.050.038.0.CR attains Class 3 per DIN EN ISO 14644-1 E4.32.10.063.0.CR attains Class 3 per DIN EN ISO 14644-1 E61.29.50.075.0 attains Class 3 per DIN EN ISO 14644-1 With 80 mm inner heigth Very low noise, from 46 dB(A) Low weight, cost effective Dirt-proof outer contour Mounting bracket with integrated strain relief One-piece design of the chain links Extensive line of accessories Bestellnummer Innenhöhe Part Number inner height Innenbreite inner width Außenhöhe outer height Außenbreite outer width hi [mm] Bi [mm] ha [mm] Ba [mm] R [mm] 80 87-550 108 101-564 100 | 150 | 175 | 200 | 250 | 300 E6.80L Biegeradius bending radius Lieferbar Available Weitere Reinraumprodukte: www.igus.de/de/clean 60 Other cleanroom products: www.igus.eu/en/clean igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ab Lager from stock www.igus.de/E6.80L | www.igus.eu/E6.80L igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 61
- 34. 64 ...„Werkzeuge“... 62 70 72 e-ketten® schneller öffnen Opene-chains® faster Montagewerkzeuge Assembly tools e-ketten® schneller finden Find e-chains® faster Neues App und Katalog New app and catalog e-ketten® schneller konfigurieren Configure e-chains® faster Innenaufteilungskonfigurator RX, triflex® R | Quickrobot | meine-kette Inner separation configurator | RX triflex® | Quickrobot | the-chain 63
- 35. Neuheit | Energieketten| Montagewerkzeug Innovation | energy chains® | assembly tool Neu 5 2 4 1 3 ...Montagezeit senken... Einfaches Werkzeug - hoher Nutzen: Neue Montagewerkzeuge für „Vielnutzer“ Einfaches Öffnen und Schließen auch von Kettengliedern an schwer zugänglichen Stellen Hohe Zeitersparnis in der Montage Komfortableres Einsetzen von Trennstegen und Fachböden Griff und Aufsatz einzeln bestellbar und leicht zu wechseln Simple tool - high benefit: New assembly tool for frequent users Kettenöffner chain® opener Easy opening and closing, even on chain links in difficult to access locations Significant assembly time reduction Convenient insertion of separators and shelves Grip and mount can be ordered separately and are easy to change für den Einsatz for uses Geeignet für Serie(n) Suitable for series 64 3 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... E4.21/E6.29/E61.29 2 MT.2551 NEU Einsetzen Trennsteg 2551 Separator 2551 insertion Für den Trennsteg 2551 der Serie 255 For separator 2551 of series 255 3 MT.E2.15.5 NEU 4 aufhebeln pry open Einsetzen Rasttrennstege Notch separators insertion Für den Rasttrennsteg der Serie E2.10 und E2.15 For notch separator of series E2.10 and E2.15 NEU Einsetzen Fachboden 2200 Shelf 2200 insertion Für den Fachboden 2200 For shelf 2200 5 MT.385 2 NEU 4 MT.2200 1 1 MT.2105 NEU Öffnungsstege Crossbars E4.32/E4.42/14240/E6.62 5 igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 65
- 36. Bewährt | Energieketten| Montagewerkzeug Proved | energy chains® | assembly tool ...mehr Montagezeit senken... Mehr Montagezeit sparen In den letzten Jahren hat igus® bereits Werkzeuge vorgestellt mit denen man unsere großen E4 und die E2/000 Serien noch schneller öffnen und schließen kann. Alle unsere e-ketten® sind weiterhin mit einem einfachen Schraubenzieher zu öffnen. Gerade für Vielnutzer und bei e-ketten® mit vielen Trennstegen sind nicht nur unsere neuen Werkzeuge, sondern auch die bewährten eine große Hilfe. Einfaches Öffnen und Schließen auch von Kettengliedern an schwer zugänglichen Stellen Hohe Zeitersparnis in der Montage Reduce installation time In recent years, igus® has already presented tools to open and close our large E4 and E2/000 series even faster. All our e-chains® can also be opened with a simple screw driver. Not only our new tools, but also the tried and true ones are a big help, especially for frequent users and for cases involving e-chains® with many separators. Easy opening and closing, even on chain links in difficult to access locations Significant assembly time reduction Kettenöffner chain® opener für den Einsatz Geeignet für Serie(n) Geeignet für Breiten For the use Suitable for series Suitable for widths 1400 / 1450 / 1500 020/038/050/068/ 080/100/125 2400 / 2450 / 2500 05/07/09 2600 / 2650 / 2700 06/07/09/10 3400 / 3450 / 3500 050/075/100/115 908.254.1400 908.254.2400 908.254.2600 Komplettes Öffnen der gesamten e-kette® Complete opening of the entire e-chain® 908.254.3400 MAT0051121 Für obere Stegreihe Aufhebeln obere Stegreihe E4.56 / E4.80 / E4.112 / 1640 / Pry open upper row of crossbars 14040 / 14550 / 15050 / E6.80 Alle Breiten MAT0051122 Für untere Stegreihe Aufhebeln untere Stegreihe E4.56 / E4.80 / E4.112 / 1640 / Pry open lower row of crossbars14040 / 14550 / 15050 / E6.80 Alle Breiten MAT0051123 Aufhebeln Pry open 800 / E4.162 - MAT0051124 Öffnungsstege Crossbars E4.56 / E4.80 / E4.112 / 1640 / 14040 / 14550 / 15050 / E6.80 - Lieferbar Available 66 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... Film Movie ab Lager from stock www.igus.de/zeitsparen www.igus.eu/savetime www.igus.de/E2oeffner www.igus.de/E2opener igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 67
- 37. Bewährt | Energieketten| Montageservice Proved | energy chains® | assembly service Montageservice aus einer Hand igus®-Montageservice Wir übernehmen für Sie die Aufnahme, Auslegung, Konfektionierung, Lieferung bis hin zur kompletten Montage Ihres Energieketten-Systems vor Ort an Ihrer Anlage. Montageangebote in 24 h Montage-Richtpreise ggf. schon vor Ort bei Anlagenbesichtigung Kurzfristige Montagetermine und kurze Anfahrts- wege durch enges Netzwerk an Service- und Montagepartnern Beratung und Unterstützung durch igus®- Spezialisten bei der Auswahl von Arbeitsplatt formen/Hubgeräten Beratung und Unterstützung bei der Projektie- rung der Schnittstellen und des System-Unter- baus / der Unterkonstruktion igus® assembly service We perform the data collection, design, harnessing and delivery up to the complete local assembly of your energy chain system® at your facility. Assembly quotes within 24 hrs. Assembly reference price possibly already on-site during plant review. Tight network of service and assembly partners facilitates short-term assembly schedules and short travel distances. igus® specialists provide consulting and support for selecting work platforms/lift equipment. Consulting and support for project planning the interfaces and the system support-structure/sub- structure. www.igus.de/montageservice www.igus.de/assemblyservice 68 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 69
- 38. Neuheit | Online-Tools| App | 3D-CAD Innovation | on-line-tools | app | 3D-CAD Neuheit | Online-Tools | App | Webguide Innovation | on-line-tools | app | Webguide 3D CAD App... Katalog App... Die igus® 3D-CAD-Modelle-App ist ein Downloadservice für 3D-CAD-Daten. The igus® 3D-CAD model app is a download service for 3D-CAD data. Vorteile der 3D-CAD-Modelle-App: Kostenloser Download von 2D- und 3D-CAD-Modellen Ermöglicht die individuelle Konfiguration der CAD-Modelle Die CAD-Modelle sind in allen wichtigen CAD-Formaten verfügbar Benefits of the 3D CAD model app: Free downloading of 2D and 3D CAD models Facilitates custom configurations of CAD models CAD models are available in all important CAD formats Die igus® CAD-App bietet Ingenieuren und Einkäufern aus unterschiedlichsten Branchen einen einfachen Zugang zu igus®-CAD-Daten und Produktinformationen zu igus®- Energieketten, iglidur® Kunststoff-Gleitlagern, drylin®-Lineargleitlagern, igubal®-Gelenklagern und xiros®-Kunststoffkugellagern. Die 3D-CAD-Modelle sind konform mit den wichtigsten internationalen Standards und für die gängigsten CAD-Systeme erhältlich, wie z. B: CATIA, Autodesk Inventor, SolidWorks, Creo Parametric, NX, AutoCAD, Solid Edge etc. Die App ist im Google Play Store verfügbar und wird in Kürze auch im Apple App Store zum Download verfügbar sein. The igus® CAD app provides engineers and buyers from various industries with convenient access to igus® CAD data and to product information for igus® energy chains, iglidur® plastic plain bearings, drylin® linear plain bearings, igubal® spherical joints and xiros® plastic ball bearings. 3D CAD models are compliant with the most important international standards, and are available for the most commonly used CAD systems, such as: CATIA, Autodesk Inventor, SolidWorks, Creo Parametric, NX, Auto-CAD, Solid Edge etc. igus® hat sein erfolgreiches „WebGuide“-Katalogkonzept als vollwertige Touch-Anwendung für iPads und Android-Tablets weiterentwickelt. Die App ist kostenlos im App Store von Apple und im Google Play Store erhältlich. Kernidee des kompakten Nachschlagewerks ist es, dem Kunden durch eine maximale Reduzierung der Informationsvielfalt und durch eine enge Verzahnung mit Online-Konfiguratoren, Videos sowie CAD-Daten eine schnelle Übersicht zu ermöglichen. Maximale Reduzierung der Informationsvielfalt Sämtliche igus®-Onlinewerkzeuge für Konfiguration und Berechnung Direkte Anbindung an die igus®-Website Übersichtliche Menüstruktur Web-based app igus® has upgraded its successful ”WebGuide“ catalog concept into a fully functional touch application for iPads and Android tablets. The app is available for free at Apple‘s app store and at the Google Play store. The underlying idea of the reference manual is to provide customers with a fast overview by reducing information overload and by tightly integrating with on-line configurators, videos and CAD data. Maximum reduction of information overload All igus® on-line tools for configuration and calculation Direct link to the igus® website Intuitive menu structure The app is available in the Google Play store and will soon also be available for download in the Apple app store. www.igus.de/online-tools www.igus.eu/online-tools 70 Vom Web zur App igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... www.igus.de/online-tools www.igus.eu/online-tools igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 71
- 39. Erweiterung | Online-Tools| Innenaufteilungskonfigurator | RX | triflex® R Extension | On-line-Tools | inner separation configurator | RX | triflex® R Erweiterung | Online-Tools | Roboter | Quickrobot Extension | Online-Tools | robotics | Quickrobot konfigurieren... quickrobot... Neu: Innenaufteilungen jetzt auch für triflex® R e-ketten® und RX-Rohre einfach konfigurieren Einfache und schnelle Erstellung von Innenaufteilungen für die Systeme triflex® R und für RX-Rohre. Nach Auswahl der Leitungen können diese einfach per drag & drop im Kettenquerschnitt hinzugefügt werden. Der Innenaufteilungskonfigurator erstellt ein Stückliste der e-kette® und der in der Konfiguration enthaltenen Leitungen. Die Konfigurationen können gespeichert und erneut geladen werden. Die gesamte Konfiguration kann mit einem Klick an den Warenkorb übergeben werden. Schnelle und einfache Innenaufteilungskonfiguration Berücksichtigung der max. Befüllungsquerschnitte und Leitungsdurchmesser Erstellung von Stücklisten Einfaches Anfragen und Bestellen New: Simply configure inner configuration for triflex® R and RX tubes Quick and easy creation of interior separation for the triflex® R and RX tubes systems. After selecting the cables they can simply be added to the chain cross section by drag & drop. The shelving configurator creates a parts list of the e-chain® and the cables contained in the configuration. The configurations can be saved and reloaded. The entire configuration can be transferred to the shopping cart by a click. Quick and easy inner configuration Takes the max. filling cross section and cablendiameter into account Creating list of parts Simple inquiry and order function www.igus.de/online-tools www.igus.eu/online-tools 72 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... Update: QuickRobot - Roboterausstattungshilfe - jetzt mit vielen neuen Robotern Mit der Auswahlhilfe für Roboterausstattungen kann für die verfügbaren Robotertypen die komplette Ausstattung inklusive Kabelführungssystemen übernommen werden. Dabei kann zwischen Vollausstattung oder Ausstattung von einzelnen Achsen gewählt werden. Auswahl von Robotertypen nach Herstellern und der gewünschten Kettengröße nach Durchmesser Optionale Artikel auswählbar Ausstattungsvariante pro Achse bequem mit einer Artikelnummer bestellbar Mit lediglich drei Artikelnummern ist so der komplette Roboter auszustatten Erstellung von Stücklisten im PDF Format Direkte Anfrage- oder Bestellmöglichkeit Extension: a wide range of new robots selectable Thanks to the selection aid for robotic equipment the complete equipment including cable guide systems can be adopted for the available robot types. Here one can either select full equipment or equipment for individual axes. Easy selection of robot types according to manufacturer Equipment option per axis can be conveniently ordered with one part number Optional items can be selected Creating list of parts www.igus.de/katalog www.igus.eu/catalog igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 73
- 40. Erweiterung | Online-Tools| meine-kette | Zick-Zack Extension | On-line-Tools | the-chain | Zick-Zack Neuheit | Katalog | 03/2013 Innovation | catalog | 03/2013 ...meine-kette... meine-kette: e-kette® und Leitungen für meine Bewegung. Eine Website für alle Einbauarten. Neu: Zick-Zack. meine-kette findet schnell und einfach die richtige e-kette® und Leitungen für verschiedene Bewegungen. Einfach zwischen horizontalen, vertikalen, kreisförmigen und undefinierten Bewegungen auswählen. Die benötigten Anwendungsparameter mit ein paar Klicks eingeben und sofort gibt es eine Übersicht der passenden e-ketten® und Leitungen. Schnelles Finden der richtigen e-ketten® und Leitungen Kombinierte Produktauswahlhilfe für e-ketten® und Leitungen Sehr einfache und schnelle Auswahl nach Bewegungart Direkter Zugang zum Onlinekatalog the-chain: e-chains® and cables for my motion. A website for any installation type. New: Zig-Zag. the-chain quickly and easily finds the right e-chain® and cables for various motions. Simply select between horizontal, vertical, circular and undefined motions. Enter the required application parameters with a few clicks and immediately obtain an overview of matching e-chains® and cables. Quickly find the right e-chains® and cables Combined product selection aid for e-chains® and cables Very simple and fast selection by motion type Direct access to the on-line catalog neuer Katalog... Neuer Energiekettenkatalog Auf 1.400 Seiten finden Konstrukteure und Entwickler unter dem Motto „meine-kette“ passende Energiezuführungslösungen für alle Einbau- und Anwendungsarten. Viele Neuheiten der letzten Jahre sind nun vollständig im Katalog zu finden. Das für jede Einbauart und Anwendung entstandene Informationspaket macht die Auswahl der richtigen Energiezuführung unter 90.000 Artikeln einfach einfach. Übersichtlich und multimedial Neues Layout, übersichtlicher gestaltet Fortlaufende Seitenzahlen Online-Inhalte Kostenlos New energy chain® catalog Design and development engineers can find matching energy supply system solutions for any installation and application type on 1,400 pages. Many novelties from previous years are now fully shown in the catalog. This information was assembled to simplify the selection of the right energy supply system for any installation type and application among 90,000 articles. Intuitive and multi-medial New layout, with intuitive design Sequential page numbers Online contents Available for free www.igus.de/meine-kette www.igus.eu/the-chain 74 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 75
- 41. ...readycable... readyca l ... ® 78 readycable® readycable® Konfektionierte50 Ω-Koaxleitung | DVI-D Single Link | VGA-Koaxleitung | Profinet | Ethernet | readycable® M | CAT 6A | Allen Bradley | LockTec Harnessed 50 Ω coax cables | DVI-D Single Link | VGA coax cables | Profinet | Ethernet | readycable® M |CAT 6A | Allen Bradley | LockTec 86 Service Service Individuelle Stecker-Servicepacks | Servicepacks mit speedtec | readychain® rack | readychain®-Truck Individual connector servicepacks | servicepacks with speedtec | readychain® rack | readychain® Truck 95 76 Online-Werkzeuge On-line-tools QuickPin-Add-In | readycable®-Finder 77
- 42. Neuheit | e-ketten®| rollen statt gleiten | energieeffizient | für lange Verfahrwege readycable® | Konf. 50 Ω-Koaxleitung Innovation | readycable® | ® | rolling instead coax cables New innovation | e-chains Harnessed 50 Ω of gliding | energy efficient | for long travels Neuheit | readycablerollen statt gleiten | energieeffizient | für lange Verfahrwege e-ketten® | ® | DVI-I Single Link Innovation | readycable® | ® | rolling instead of gliding | energy efficient | for long travels New innovation | e-chains DVI-I Single Link ...breiter... ...bildlicher... Konfektionierte 50 Ω-Koaxleitung Für Übertragungen bei hochfrequenten und breitbandigen Signalen wird eine 50 Ω-Koaxleitung verwendet. Mit der Wahl des BNC- oder SMA-Stecker bietet igus® eine breite Vielfalt an konfektionierten Koaxleitungen an. Reduzierung Ihrer Standzeiten Spezialleitung für lange Verfahrwege Kleinste Biegeradien in der Energiekette Ölbeständiger Spezialmantelwerkstoff Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Keine Mindermengenzuschläge Harnessed 50 Ω coax cables A 50 Ohm coax cable is used to transmit highfrequency and broadband signals. igus® provides a wide variety of harnessed coax cables with a selection of BNC or SMA connectors. Reduce your downtime Custom cables for long travels Minimal bending radii in the energy chain Oil-resistant, special jacket material Available in lot-sizes of 1 No minimum order value No minimum quantity surcharges Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h 78 DVI-I Single Link Für die digitale Bildübertragung zwischen Ausgabekarten und Anzeigegeräten bietet igus® den DVIStandard für die Energiekette an. Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Ölbeständiger Spezialmantelwerkstoff Keine Mindermengenzuschläge Kleinste Biegeradien in der Energiekette Spezialleitung für lange Verfahrwege DVI-I Single Link igus® provides the DVI standard for energy chains to transmit digital video between output cards and display devices. Available in lot-sizes of 1 No minimum order value Oil-resistant, special jacket material No minimum quantity surcharges Minimal bending radii in the energy chain Custom cables for long travels Lieferbar Available www.igus.de/de/CFKOAX | www.igus.eu/eu/CFKOAX igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/eketten-news... ab Lager, 24-48 Std. from stock, 24-48h www.igus.de/de/Vision | www.igus.eu/eu/Vision igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/echain-news... 79
- 43. Neuheit | readycable®| Profinet Innovation | readycable® | Profinet Neuheit | readycable® | VGA-Koaxleitung Innovation | readycable® | VGA-Koaxleitung ...sichtbar... VGA-Koaxleitung VGA coax cables Neu von igus®: VGA-Standard für die Energiekette zur analogen Bildübertragung zwischen Ausgabekarten und Anzeigegeräten. igus® provides the VGA standard in energy chains, which is used for analog video transmission between output cards and display devices. Reduzierung Ihrer Standzeiten Spezialleitung für lange Verfahrwege Kleinste Biegeradien in der Energiekette Ölbeständiger Spezialmantelwerkstoff Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Keine Mindermengenzuschläge Reduce your downtime Custom cables for long travels Minimal bending radii in the energy chain Oil-resistant, special jacket material Available in lot-sizes of 1 No minimum order value No minimum quantity surcharges Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h 80 ...schneller... Profinet Profinet Profinet verbindet die Erfahrung von Profibus und die Flexibilität von Ethernet. igus® bietet diese Technologie mit unterschiedlichen Steckerlösungen an. Profinet combines the experience of Profibus and the flexibility of Ethernet. igus® offers this technology with different connector solutions. Große Qualitätsauswahl PVC, PUR u. TPE Optimale Konnektivität durch Schraubanschluss Schutzart IP 67 Kleine M12-Bauform RJ45-Technik auch bei Profinet Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Keine Mindermengenzuschläge High quality selection of PVC, PUR and TPE Optimum connectivity through screw connection Protection class IP 67 Small M12 design RJ45 technology also with Profinet Available in lot-sizes of 1 No minimum order value No minimum quantity surcharges Lieferbar Available www.igus.de/de/Vision | www.igus.eu/eu/Vision igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news... ab Lager, 24-48 Std. from stock, 24-48h www.igus.de/de/Profinet | www.igus.eu/eu/Profinet igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 81
- 44. Neuheit | readycable®| Ethernet Innovation | readycable® | Ethernet Neuheit | readycable® | CAT6A Innovation | readycable® | CAT6A ...robust... CAT6A mit M12 X-kodiertem Stecker Lieferbar Available 82 Ethernet transmission with the Series 615 With the Series 615 connectors, igus® offers a spacesaving and quicker-locked solution for the data transmission over Ethernet. Selbständige Verriegelung auf einen Klick Ohne eine Dreh- oder Schraubbewegung verrastet der Stecker sicher mit dem Gegenstecker IP 67 dicht und 20 g vibrationsfest Frei konfektionierbar in bewährter Crimptechnik Kompakt wie ein M12 Hohe Übertragungsraten bereits mit normalem Signalsteckverbinder erreicht Optimale Konnektivität durch Schraubanschluss IP 67 dicht Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Keine Mindermengenzuschläge Kleine M12-Bauform CAT 6A Übertragung mit 10GBit/a Ethernet-Übertragung mit der Serie 615 Mit der Steckerserie 615 bietet igus® eine platzsparende und schneller verriegelbare Lösung für die Datenübertragung über Ethernet an. Für die Datenübertragen wird Ethernet immer mehr genutzt und trägt damit zu einer höheren Bedeutung bei. igus® bietet hierzu ein M12 x-codierten Stecker als alternative Steckerlösung zum RJ45Stecker an. ab Lager, 24-48 Std. from stock, 24-48h ...platzsparend... Self-locking at a click The plug securely latches with the mating connector without a rotary or screwing motion IP 67 sealed and 20 g vibration-resistant Can be freely assembled in proven crimping technique Compact as an M 12 High transmission rates already achieved with normal signal plug connectors Lieferbar Available www.igus.de/de/M12X | www.igus.eu/eu/M12X igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... ab Lager, 24-48 Std. from stock, 24-48h www.igus.de/de/CAT5 | www.igus.eu/eu/CAT5 igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 83
- 45. Neuheit | readycable®| readycable® M Innovation | readycable® | readycable® M ...spritziger... readycable® M – Erweitertes umspritztes Leitungsprogramm readycable® M – expanded injection molded cable product range Die Rundsteckverbinder M23 Signal, Gr. 1 (M23) Leistung, Gr. 1,5 (M40) Leistung und Singletec (M23) Leistung bietet igus® auch als umspritzte Variante an. igus® also provides the circular connectors M23 Signal, Sz. 1 (M23) performance, Sz. 1.5 (M40) performance and Singletec (M23) performance as injection molded circular connectors. Diverse Größen Manipulationssicher Platz- und gewichtssparend Dicht nach IP66/67 bereits vor der Umspritzung Preisgleich mit speedtec schnellverschluss Individuelles Kundenlogo möglich ESD-Material für ATEX Schutzbereiche 360° geschirmt Various sizes Tamper proof Space and weight reducing Sealed to IP66/67, already before the molding step Same price as speedtec quick connect Customer‘s custom logo possible ESD material for ATEX secured areas 360° shield kürzer... ESD Manipulationssicher, kürzer, schnell montiert und leitfähig Tamper-proof, shorter, quickly assembled and conductive Kürzer als bisherige umspritzte Steckverbinder, so platz- und bauraumsparend Die Umspritzung ist neben dem Standard-Kunst- stoff auch in speziellem, leitfähigen ESD-Material (Farbe schiefergrau) möglich speedtec sorgt für eine um ca. 50 % reduzierte Anschlusszeit, denn eine kleine Drehbewegung genügt, um eine sichere Verbindung herzustellen. Shorter than existing molded plug connectors, thus saving installation space The overmolding is also available, beside the standard plastic, in special conductive ESD material (slate gray color) speedtec ensures a connecting time reduced by about 50 percent, because a small rotation is sufficient to establish a secure connection. Lieferbar Available auf Anfrage on request 84 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... www.igus.de/imolded | www.igus.eu/imolded igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 85
- 46. Neuheit | readycable®| Servicepacks Innovation | readycable® | service packs Neuheit | readycable® | Servicepacks Innovation | readycable® | service packs ...von ausgefallen...bis Standard... Individuelle Stecker-Servicepacks Custom connector service packs Die enorme Zeit, die für das Bestellen und Kommissionieren von vielen Einzelteilen eines Steckers benötigt wird, kann durch den individuellen SteckerService von igus® eingespart werden. The enormous time required to order and pick the many individual components for a connector can be reduced with the custom connector service from igus®. Mehr als 3500 Steckerkomponenten ab Lager Herstellerunabhängige, weltweite Beschaffung dank globalem igus® Netzwerk Individuelle Artikelnummer/-bezeichnung auf jeder Verpackung möglich. Preis: Profitieren von gebündelten Bedarfen unserer Kunden Einkauf: Nur eine Bestellnummer, Alles aus einer Hand QS: Nur eine Wareneingangskontrolle Interne Logistik: Nur ein Lagerplatz, schnelle Identifizierung More than 3,500 connectors components from stock Manufacturer independent, world-wide procurement, thanks to the igus® network Custom article numbers/labeling possible on each package. Price: benefit from the consolidated demand of our customers Purchasing: Only 1 order number, everything from a single source QA: only one incoming inspection Internal logistics: only one storage location, fast identification Lieferbar Available ab Lager from stock 86 Servicepacks mit speedtec-Steckverbindern Service packs with speedtec plug connectors Die igus® Service-Pack-Familie erhält Nachwuchs: Nun auch speedtec ab Lager verfügbar und das für die Serien A (Signal M23), B (Leistung Gr. 1), M17 (Signal und Leistung), und C (Leistung Gr. 1,5) Die igus® service pack family is growing: Now speedtec also available from stock and for the series A (signal M23), B (power size 1), M17 (signal and power), and C (power size 1.5) Ca. 70% schnellere Montagezeit gegenüber Schraubgewinde Preisgleich mit Schraubgewinde 100 %-ige Steckkompatibilität zu den Siemens SpeedConnect-Antrieben Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Keine Mindermengenzuschläge Ab Lager lieferbar Approx. 70% faster installation time compared to screw thread Price parity with screw thread 100% plug-in compatibility with the Siemens SpeedConnect drives Available in lot sizes of 1 No minimum order value No minimum quantity surcharges Delivered off the shelf Lieferbar Available www.igus.de/connectors | www.igus.eu/connectors igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... ab Lager, 24-48 Std. from stock, 24-48h www.igus.de/connectors | www.igus.eu/connectors igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 87
- 47. Erweiterung | readycable®| Über 800 neue konfektionierte Antriebsleitungen Extension | readycable® | More than 800 new assembled drive cables Neuheit | readycable® | speedtec Innovation | readycable® | speedtec ...800 mehr... Erweiterung unseres Katalogprogramms der konfektionierten Antriebsleitungen: Jetzt 2240 readycable® ab Lager lieferbar Konfektionierte Antriebsleitungen für Energieketten sind Leitungen für Biegeradien ab 7,5xd. Die konfektionierten Antriebsleitungen werden mit vielen Millionen Zyklen in e-ketten® getestet. Es stehen Servoleitungen, Signalleitungen und Geberleitungen zur Auswahl. Nach 20 verschiedenen Herstellerstandards Jede Länge lieferbar Kleinste Biegeradien ab 7,5 x d Lagerkosten reduzieren und den Cashflow erhöhen ...mehr Vielfalt... Extension of our catalog program of harnessed drive cables: Now 2240 readycable® available from stock Harnessed drive cables for energy chains are cables for bending radii from 7.5xd. The harnessed drive cables are tested in e-chains® with many million cycles. There are servo cables, signal cables and feeder cables to choose from. ® According to 20 manufacturer standards Any required length Smallest bending radius from 7.5 x d Reduce storage costs and increase cash-flow Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h 88 Antriebsleitungen mit speedtecSteckverbindern für SiemensAntriebstechnik Ab sofort bietet igus mehr als 140 unterschiedliche Typen für Siemens Antriebs- und Servoleitungen, auch mit speedtec Steckerverbindern, ab Werk verfügbar. ® Lieferbar in 24h oder heute Kein Mindestbestellwert, keine Mindermengen- zuschläge 100 %-ige Steckkompatibilität zu den Siemens- Antrieben Lieferbar ab Stückzahl 1 Kein Mindestbestellwert Keine Mindermengenzuschläge Drive cables with speedtec connectors for Siemens drive technology Starting immediately, igus® provides more than 140 different types for Siemens drive and servo cables, including with speedtec connectors, available ex works. Available within 24 hrs or same day No minimum order value, no minimum quantity surcharges Full connector compatibility with Siemens drives Available in lot sizes of 1 No minimum order value No minimum quantity surcharges Lieferbar Available www.igus.de/readycable | www.igus.eu/readycable igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... ab Lager, 24-48 Std. from stock, 24-48h www.igus.de/readycable | www.igus.eu/readycable igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 89
- 48. Neuheit | readycable®| Intercontec locktec Innovation | readycable® | Intercontec locktec Neuheit | readycable® | LockTec Innovation | readycable® | LockTec ...mehr Auswahl... ...ab 24h... Erweiterung des Katalogprogrammes für Allen Bradley (Rockwell) Antriebsleitungen Expansion of the catalog product range by Allen Bradley (Rockwell) drive cables Mit der Erweiterung des Katalogprogrammes für Allen Bradley Antriebsleitung führt igus® die erfolgreiche Geschichte weiter. igus® continues the success story by expanding the catalog product range with Allen Bradly drive cables. Lieferbar ab 24h oder heute Einfach über die Art.Nr. von Allen Bradley umzu- schlüsseln Kein Mindestbestellwert, keine Mindermengen- zuschläge Zentimetergenau in Wunschlänge Keine Schnittkosten Lieferbar Available ab Lager from stock 90 Available within 24 hrs or same day Easily cross-referenced via the Allen Bradley article no. No minimum order value, no minimum quantity surcharges Desired length accurate to within centimeters No cutting charges LockTec – Manipulationssichere Leitung ab 24h lieferbar Ab Stückzahl 1 eine gute Alternative zum umspritzten Steckverbinder, da Rüst-, Energie- und Produktionskosten enorm reduziert sind. Manipulationssicher Schutzklasse IP66/67 Knickschutz integriert Kunststoffe nach UL94/V0 Robustes Metallgehäuse innen - voll EMV geschirmt Tamper-resistant cable available from 24 hours From 1 piece a good alternative to molded connectors, because of enormously reducing set-up, energy and production costs. Tamper-resistant Protection class IP66/67 Integrated bend protection Plastics according to UL94/V0 Robust metal housing inside – completely EMV shielded Lieferbar Available www.igus.de/readycable | www.igus.eu/readycable igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... ab Lager, 24-48 Std. from stock, 24-48h www.igus.de/readycable | www.igus.eu/readycable igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 91
- 49. Neuheit | readycable®| readychain® rack Innovation | readycable® | readychain® rack ...sparen... Stunden statt Tage – Montage-Transportgestell für einbaufertige Energieführungssysteme: Das Modul-Gestell Seit rund 20 Jahren setzt igus® auf konfektionierte readychain® Energiekettensysteme. Um sie schnell und sicher an die Maschine zu bringen, hat igus® ein neues teleskopierbares Transportgestell in Modulbauweise entwickelt, das innerhalb eines Arbeitstages millimetergenau auf die Schnittstelle der jeweiligen Maschine angepasst werden kann. Dieses vergleichsweise kostengünstige Konzept rechnet sich bereits ab einer Fertigung von wenigen Maschinen pro Jahr und ermöglicht Ihnen damit auch bei Kleinserien die Vorteile des neuen modularen Gestells zu nutzen. Modulare Stützen und Streben Teleskopierbar, Längenanpassung jederzeit möglich Rastmechanismen zur nachträglichen Anbringung von Bauteilen Kinderleichtes Bewegen und Transportieren dank eigens entwickelter Verfahreinheiten Nachhaltiger Einsatz von Ressourcen durch Wiederverwendung einzelner Komponenten Senkung der Prozesskosten bis zu 50% über den Gesamtprozess Einsatzgebiete: Maschinen- und Anlagenbau Lieferbar Available ab Lager from stock 92 schneller serienreif... Hours instead of days – Assembly transport rack for ready-to-install energy supply systems: The modular rack igus® has been focused on harnessed readychain® energy supply systems for nearly 20 years. To bring the chain to the machine quickly and reliably, igus® developed a new telescoping transport rack in a modular design, which can be accurately adjusted to within millimeters to the interface of the respective machine within one workday. This dramatically reduces your process costs for mechaincal engineering and plant construction. This relatively low cost concept is already cost effective when producing only of few machines per year, and gives you the ability to take advantages of the new modular rack even for small production volumes. Modular supports and cross-members Telescoping feature permits length adjustments at any time Locking mechanism for subsequent component attachment Movement and transport is child‘s play thanks to the travelling unit developed in-house Sustainable use of resources by repeated use of individual components Reduce process costs up to 50% across the entire process readychain® Truck readychain® Truck Ob Prototypenbau direkt vor Ort, Serienkundenbelieferung oder Schulung in der „rollenden igus® Fabrik“, der readychain®-Truck ist vielfältig einsetzbar. The readychain® truck serves a variety of purposes, including on-site prototype building, series supply to customers, or training in the ”rolling igus® factory“. Starke Reduzierung der Prototypenphase durch Prototypenbau beim Kunden Serienkundenbelieferung Significant reduction of the prototype phase Prototype building at the customer Series customer supply Applications: engineering, plant construction www.igus.de/readychain-rack | www.igus.eu/readychain-rack igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... www.igus.de/readychain-TRUCK www.igus.eu/readychain-TRUCK igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 93
- 50. Neuheit | readycable®| Leitungen finden Innovation | readycable® | Leitungen finden Neuheit | readycable® | QuickPin-Add-In Innovation | readycable® | QuickPin-Add-In ...konfigurieren... ...finden... QuickPin-Add-In für EPLAN P8 Version 2.2 igus® bietet jetzt auch für die aktuelle EPLAN Version 2.2 das entsprechende QuickPin Add-In 2.2 kostenlos zum Download auf der Homepage an. Ohne Anmeldung kostenlos das QuickPin- Add-In auf der igus®-Homepage herunterladen Kerninformationen von bestehenden Leitungstypen werden übernommen Automatischer Downloadstart des kostenlosen EPLAN-Makros Schnelle und leichte Überarbeitung von Makros QuickPin-Add-In for EPLAN P8 Version 2.2 igus® now provides a free download on its homepage of the matching QuickPin ADIn 2.2 for the current EPLAN Version 2.2. Free download of the QuickPin-Add-In at the igus® homepage without registering Key parameters of existing cable types are cross-referenced Start automatic download of the free EPLAN macro Fast and easy editing of macros www.igus.de/QuickPin-ADDin www.igus.eu/QuickPin-ADDin 94 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... Konfektionierte Antriebsleitungen nach Herstellerstandards schnell und einfach online finden mit dem neuen Antriebsleitungenfinder von igus® Ab sofort ist es noch einfacher konfektionierte Antriebsleitungen nach Herstellerstandard zu finden. Die Eingabe der Hersteller- oder der igus®-Artikelnummer, oder die Auswahl von Hersteller und benötigtem Leitungstyp liefern schnell das gewünschte Ergebnis. Dargestellt wird eine Übersicht der möglichen Leitungen mit den wichtigsten Informationen wie Mantelwerkstoff, Ölbeständigkeit oder Biegeradius auf einen Blick. Mit nur einem Klick kann der passende Artikel in den Warenkorb übernommen werden. Quickly and easily find harnessed drive cables per manufacturer standards on-line with the new drive cable finder from igus®. Starting immediately, it is even easier to find harnessed drive cables per manufacturer standard. Entering the manufacturer or the igus® article number, or selecting the manufacturer and the required cable type quickly provides the desired result. An overview of the possible cables with the pertinent information, such as jacket material, oil-resistance, or bending radius is shown at a glance. The matching article is transferred to the shopping cart with a single click. www.igus.de/Antriebsleitungenfinder www.igus.eu/assembleddrivecablesfinder igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 95
- 51. ... chainflex ... Leitungen ... ... getestet & hält ... ® 102 103 98 50% Zeitersparnis beim Abmanteln. Integriertes Absetz-Tool bei über 230 Typen. 50% time saving to stripback lengths. Integrated strip-back tool for more than 230 types. chainflex® CFRIP 100 101 104 106 3 mal geschirmte CAT6A-Busleitung 3x shielded CAT6A bus cable chainflex® CFBUS.050 | CFBUS.PUR.050 | CFBUS.PVC.050 108 3 mal geschirmte CAT5-Busleitung 3x shielded CAT5 bus cable chainflex® CFBUS.040 | CFBUS.PUR.040 | CFBUS.PVC.040 109 110 112 114 Hybrid-Servoleitung mit integriertem RS-485 Standard Hybrid servo cable with integrated RS-485 standard chainflex® CF270UL.H Geschirmte Spindelleitung Shielded spindle core chainflex® CF270.UL.D 25% kleinere Radien bei Messsystemleitungen 25% smaller radii with measuring system cables chainflex® CF113.D | CF11.D Programmerweiterung CFKOAX-Familie Line extension of CFKOAX cable family chainflex® CFKOAX3.01 Glasfaserleitung mit 4 LWL-Festadern Gradient glass-fiber cable with FOC cores chainflex® CFLG.4LB Lichtwellenleiter für höchste Anforderungen Gradient glass-fibre cables for maximum load requirements chainflex® CFLG.2LB | CFLG.12E Programmerweiterung bei PVC-Datenleitungen Product range extension for PVC data cables chainflex® CF240.03.02 Optimierter UL-Style für 1000V Optimized UL style for 1000V chainflex® CF9.UL | CF10.UL Für die Dauerbewegung in der e-kette® For moving energy supply systems in digital camera technolog chainflex® Firewire b CFBUS.PVC.056 | CFBUS.PUR.056
- 52. Neuheit | chainflex®| CFRIP-Reißfaden Innovation | chainflex® | CFRIP-tear strip CFRIP ..230x einfaches Auspacken.CFRIP Jetzt bei über 230 Typen - intelligente Lösung zum schnellen und effektiven Abmanteln großer Absetzlängen Mantel am speziellen „CFRIP“-Reißfaden wie ein Reißverschluss bis zur gewünschten Länge öffnen 50% Zeiterspanis beim Abmanteln von langen Absetzlängen selbst nach Millionen von Bewegungszyklen im Betriebsalltag keine Schäden an Mantel oder Adern CFRIP-Reißfaden im Außenmantel der CF5, CF130, CF30, CF37, CF34 CFRIP-Reißfaden im Innenmantel der CF6, CF140, CF31, CF35, CF38 Einführung bei allen Typen – ab Fertigungsdatum 05/2013 Weitere Leitungstypen sind in Vorbereitung Now more than 230 types – Intelligent solution to strip long stripback lengths quickly and easily Outer jacket can be opened like a zipper to the desired length by simply pulling the special CFRIP- tear strip 50% time saving to strip long stripback lengths Even after millions of movements in a daily operation the integrated tear strip doesn’t damage the outer jacket or cores CFRIP-tear strip in the outer jacket of the CF5, CF130, CF30, CF37, CF34 CFRIP-tear strip in the inner jacket of the CF6, CF140, CF31, CF35, CF38 Introduction at all types – as of production date 05/2013 More cable versions are in preparation Video online: Abmanteln einer Leitung mit dem CFRIP-Reißfaden Movie online: stripping a cable with “CFRIP tear strip” www.igus.de/de/CFRIP | www.igus.eu/eu/CFRIP Das komplette chainflex®-Programm mit über 230 verschiedenen Typen mit CFRIP finden Sie in unserem aktuellen Katalog 04/2013 oder online unter www.chainflex.de 98 The complete delivery program with more than 230 types with CFRIP in our chainflex® catalog 04/2013 or online www.chainflex.eu igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news... Lieferbar Available ab Lager from stock igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 99
- 53. Neuheit | chainflex®| CFBUS./Ethernet/CAT5/GigE/CAT6A Innovation | chainflex® | CFBUS./Ethernet/CAT5/GigE/CAT6A ...3x die Richtige... CAT6A & CAT5... 3 mal geschirmte CAT6A-Busleitung 3 x shielded CAT6A bus cable Doppelt geschirmte CAT6A-Leitungen Optimierte Verseilschlaglänge Optimierter Paar- und Gesamtschirm für maxi- male Lebensdauer in dauerbewegter e-ketten®- Anwendung 3 Mantelqualitäten: PVC, PUR oder TPE UL, CSA, DESINA Biegeradius bewegt 12,5 x d Double-shielded CAT6A cables Optimized pitch length Optimized pair and overall shield for maximum life in permanently moving e-chains® application 3 qualities outer jacket: PVC, PUR or TPE UL, CSA, DESINA Bending radius moved minimum 12,5 x d Typische Anwendungsbereiche CFBUS.CAT6A Je nach Type für mittlere bis höchste Beanspruchung Leichte bis nahezu uneingeschränkte Ölbeein- flussung Von freitragend bis gleitend Regalbediengeräte, Bearbeitungs und Werk- zeugmaschinen, Holzbearbeitung, Reinraum und Halbleiterbestückung Typical application areas CFBUS.CAT6A Depending on the type for medium to maximun load requirements Light to almost unlimited resistance to oil For freely suspended and gliding Storage and retrieval units for high-bay warehouses, machining units/machine tools, timber processing, clean room and semicon- ductor insertion Bestellnummer Aderzahl und Leiternennquerschnitt Part Number cross section, number of cores Außen-Ø ca. Kupferzahl outer Ø ca. copper index Gewicht weight 3 mal geschirmte CAT5 Busleitung 3 times shielded CAT5 bus Geschirmte 2-paarige CAT5 Leitungen Optimierte Verseilschlaglänge Optimierter Gesamtschirm für maximale Lebens- dauer in dauerbewegter e-ketten®-Anwendung 3 Mantelqualitäten: PVC, PUR oder TPE UL, CSA, DESINA Biegeradius bewegt 10-12,5 x d Shielded 2-pair CAT5 cable Optimized pitch length Optimized overall shield for maximum life in permanently moving e-chains® application 3 qualities outer jacket: PVC, PUR or TPE UL, CSA, DESINA Bending radius moved minimum 10-12,5 x d Typische Anwendungsbereiche CFBUS.CAT5 je nach Type für mittlere bis höchste Beanspru- chung leichte bis nahezu uneingeschränkte Ölbeein- flussung von freitragend bis gleitend Regalbediengeräte, Bearbeitungs und Werk- zeugmaschinen, Holzbearbeitung, Reinraum und Halbleiterbestückung Typical application areas CFBUS.CAT5: Depending on the type for medium to maximun load requirements Light to almost unlimited resistance to oil For freely suspended and gliding Storage and retrieval units for high-bay warehouses, machining units/machine tools, timber processing, clean room and semicon- ductor insertion Bestellnummer Part Number Aderzahl und Leiternennquerschnitt cross section, number of cores Außen-Ø ca. Kupferzahl outer Ø ca. copper index Gewicht weight [mm2] [mm] [kg/km] [kg/km] [mm2] [mm] [kg/km] [kg/km] NEW CFBUS.PVC.050 (4x(2x0,14)C)C 12,0 77 192 NEW CFBUS.PVC.040 (4x0,25)C 6,5 30 68 NEW CFBUS.PUR.050 (4x(2x0,14)C)C 12,0 77 182 NEW CFBUS.PUR.040 (4x0,25)C 6,5 30 65 CFBUS.050 (4x(2x0,14)C)C 10,0 77 131 CFBUS.040 (4x0,25)C 7,0 33 43 Lieferbar Available ab Lager from stock 100 Online finden & berechnen Find & calculate online igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news... Lieferbar Available ab Lager from stock Online finden & berechnen Find & calculate online igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 101
- 54. Neuheit | chainflex®| CF270.UL.D Spindelleitung/Einzelader Innovation | chainflex® | CF270.UL.D Spindle cable/Single core Neuheit | chainflex® | PUR-Servoleitung CF270.UL.D Hybrid Innovation | chainflex® | PUR Servo cable CF270.UL.D Hybrid ...Servo Hybrid... ...6x Spindel... Hybrid-Servoleitung mit integriertem RS-485 Standard Hybrid servo cable with integrated RS-485 standard Geschirmte Servoleitung mit Bus 110 Ω RS-485 Buselement Optimierte Leiter- und Schirmaufbauten für den Werkzeugmaschinenbau Biegeradius bewegt min. 10 x d Den Anforderungen in e-ketten® angepasste, adhäsionsarme Mischung auf PUR-Basis UL, CSA, DESINA Shielded servo cable with Bus 110 Ω RS-485 bus element Optimized conductor and shield assemblies for machine tool manufacture Bending radius moved minimum 10 x d Low-adhesion mixture on the basis of PUR, adapted to suit the requirements in e-chains® UL, CSA, DESINA Typische Anwendungsbereiche: Nahezu uneingeschränkte Ölbeständigkeit Besonders für freitragende Verfahrwege Bearbeitungs-/Werkzeugmaschinen, Tieftempe- ratur-Anwendungen Typical application areas: Almost unlimited resistance to oil Especially for freely suspended travel distances Machining units/machine tools, low-temperature applications Das komplette chainflex®-Programm mit über 200 verschiedenen Servo-/Motorleitungen Typen finden Sie in unserem aktuellen Katalog 04/2013 oder online unter www.chainflex.de The complete delivery program with more than 200 Servo and Power cables in our chainflex® catalog 04/2013 or online www.chainflex.eu Bestellnummer Part Number Geschirmte Spindelleitung für den Werkzeugmaschinenbau Shielded spindle core for machine tool manufacture Geschirmte Spindel-/Einzeladerleitung Optimierte Leiter- und Schirmaufbauten für den Werkzeugmaschinenbau Biegeradius bewegt min. 10 x d Adhäsionsarme Mischung auf PUR-Basis UL, CSA, DESINA Shielded spindle cable/single core Optimized conductor and shield assemblies for machine tool manufacture Bending radius moved minimum 10 x d Low-adhesion mixture on the basis of PUR UL, CSA, DESINA Typische Anwendungsbereiche: Nahezu uneingeschränkte Ölbeständigkeit Besonders für freitragende Verfahrwege Bearbeitungs-/Werkzeugmaschinen, Tief temperatur-Anwendungen Typical application areas: Almost unlimited resistance to oil Especially for freely suspended travel distances Machining units/machine tools, low-temperature applications Bestellnummer Part Number Aderzahl und Leiternennquerschnitt Außen-Ø ca. Kupferzahl cross section, number of cores outer Ø ca. copper index Gewicht weight [mm] [kg/km] [kg/km] CF270.UL.100.01.D Aderzahl und Leiternennquerschnitt Außen-Ø ca. Kupferzahl cross section, number of cores outer Ø ca. copper index [mm2] (1 x 10,0)C 8,5 121 149 Gewicht weight CF270.UL.160.01.D * (1 x 16,0)C 9,5 187 217 CF270.UL.250.01.D * (1 x 25,0)C 11,0 287 321 CF270.UL.350.01.D * (1 x 35,0)C 12,5 399 441 [mm2] [mm] [kg/km] [kg/km] CF270.UL.H01.15.10.02.01 (4G1,5+(2x1,0)C+(2xAWG22)C)C 13,0 165 274 CF270.UL.500.01.D (1 x 50,0)C 15,0 566 617 CF270.UL.H01.25.10.02.01 (4G2,5+(2x1,0)C+(2xAWG22)C)C 14,0 214 338 CF270.UL.700.01.D (1 x 70,0)C 17,0 810 860 Lieferbar Available ab Lager from stock 102 Online finden & berechnen Find & calculate online igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news... Lieferbar Available ab Lager from stock *auf Anfrage *on request Online finden & berechnen Find & calculate online igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 103
- 55. Erweiterung | chainflex®| CF113.D, CF11.D – Mess-Systemleitung Extension | chainflex® | CF113.D, CF11.D – Mess-Systemleitung Neuheit | chainflex® | rollen statt gleiten | energieeffizient | für lange Verfahrwege New innovation | chainflex® | rolling instead of gliding | energy efficient | for long travels 25% kleinere Radien 25% smaller radii ...50x 25% geringerer Radius... Optimierte Verseil- und Schirmaufbauten für kleineren Bauraumbedarf bei maximaler Lebensdauer Mess-Systemleitungen für kleine Radien Biegeradius bewegt min. 7,5 x d Leichter konfektionierbar Ständig wachsendes Produktprogramm Für fast alle Antriebshersteller UL, CSA, DESINA Optimized stranding and shield for smaller space requirements and maximum lifetime Measuring cables for especially small radii Bending radius moved minimum 7,5 x d Easily assembled Constantly growing product range For almost all drive manufacturers UL, CSA, DESINA CF113.D: Den Anforderungen in e-ketten® angepasste, adhäsionsarme Mischung auf PUR-Basis CF113.D: Low-adhesion mixture on the basis of PUR, adapted to suit the requirements in e-chains® CF11.D: Den Anforderungen in e-ketten® angepasste, adhäsionsarme, besonders abrieb- und hochbiegefeste Mischung auf TPE-Basis CF11.D: Low-adhesion mixture on the basis of TPE, especially abrasion-resistant and highly flexible, adapted to suit the requirements in e-chains® Typische Anwendungsbereiche: Mess-Systemleitungen für höchste Beanspruchung Nahezu uneingeschränkte Ölbeständigkeit In- und Outdooranwendungen ohne direkte Sonneneinstrahlung Regalbediengeräte, Bearbeitungs-/Werkzeug maschinen, schnelles Handling, Reinraum, Halb- leiterbestückung, Indoor-Krane, Tieftemperatur- Anwendungen Typical application areas: Measuring cables for maximum load requirements Almost unlimited resistance to oil Indoor and outdoor applications without direct sun radiation Storage and retrieval units for high-bay warehouses, machining units/machine tools, quick handling, clean room, semiconductor insertion, indoor cranes, low-temperature applications 104 igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news... -25% Das komplette chainflex®-Programm mit über 50 verschiedenen Typen finden Sie in unserem aktuellen Katalog 04/2013 oder online unter www.chainflex.de. The complete delivery program with more than 50 types in our chainflex® catalog 04/2013 or online www.chainflex.eu Bestellnummer Part Number Aderzahl und Leiternennquerschnitt cross section, number of cores Außen-Ø ca. Kupferzahl outer Ø ca. copper index Gewicht weight [mm2] [mm] [kg/km] [kg/km] CF113.029.D (5x(2x0,25)C+(2x0,5+2x0,25))C 12,5 119 278 CF113.031.D (2x(2x0,25)C+2x1,0)C 9,0 76 161 CF113.035.D (4x(2x0,25)C+2x(2x0,5))C 12,5 114 261 CF113.040.D (3x(4x0,14)+2x1,5+(2x0,14 + 2x0,34))C 10,5 101 165 CF11.029.D (5x(2x0,25)C+(2x0,5+2x0,25))C 12,5 119 270 CF11.031.D (2x(2x0,25)C+2x1,0)C 9,0 76 155 CF11.035.D (4x(2x0,25)C+2x(2x0,5))C 12,5 114 254 CF11.040.D (3x(4x0,14)+2x1,5+(2x0,14 + 2x0,34))C 10,5 100 154 chainflex® CF113.D chainflex® CF11.D Lieferbar Available ab Lager from stock Online finden & berechnen Find & calculate online igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 105
- 56. Erweiterung | chainflex®| CFKOAX 50 Ω Extension | chainflex® | CFKOAX 50 Ω Ω ...4x Koax für sichere Daten... CFKOAX - Das komplette Programm The CFKOAX family is now available in four variants 4 verschiedene Typen zur Wahl 50 und 75 Ω Koaxelemente für höchste Bean spruchung Den Anforderungen in e-ketten® angepasste TPE-Mischung Biegeradius bewegt min. 10 x d 4 different types to choose from 50 and 75 Ω koax cable for maximum load requirements TPE mixture adapted to suit the requirements in energy chains® Bending radius moved minimum 10 x d Typische Anwendungsbereiche: Regalbediengeräte, Bearbeitungs-/Werkzeugmaschinen, schnelles Handling, Reinraum, Halbleiterbestückung, Indoor-Krane, TieftemperaturAnwendungen Typical application areas: Storage and retrieval units for high-bay warehouses, machining units/machine tools, quick handling, clean room, semiconductor insertion, indoor cranes, lowtemperature applications Bestellnummer Part Number Koaxelemente Coaxial elements Außen-Ø ca. outer Ø ca. Kupferzahl copper index Gewicht weight [kg/km] [mm2] [mm] [kg/km] CFKoax1.01 1 4,5 7 23 CFKoax1.05 5 10,0 35 112 CFKoax2.01 1 5,5 20 37 NEW CFKoax3.01 1 3,0 5 12 Bestellnr. Part No. Wellenwiderstand Wave impedance Farbcode Colour code Farbe Außenmantel Colour outer jacket stahlblau steel blue [Ω] CFKoax1.01 106 Online finden & berechnen Find & calculate online igus® News 2013...Online Shop, Konfiguratoren und mehr: www.igus.de/chainflex-news... rot, grün, blau, weiß, schwarz red, green, blue, white, black stahlblau steel blue 50 rot red tiefschwarz deep black NEW CFKoax3.01 ab Lager from stock rot red 75 CFKoax2.01 Lieferbar Available 75 CFKoax1.05 50 - grau grey Lieferbar Available ab Lager from stock Online finden & berechnen Find & calculate online igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 107
- 57. Neuheit | chainflex®| 2x LWL für 5 x d Innovation | chainflex® | 2x LWL for 5 x d ...2x neu...5xd bei LWL... Glasfaserleitung mit 4 LWL-Festadern für kleine Radien von 45 mm Gradient glass-fiber cable with 4 FOC cores for small radii of 45 mm 4 LWL-Gradientenfasern mit Aramid-Zugentlastung Optimierte Verseilschlaglänge für längere Le- bensdauer bei Radius von nur 45 mm Biegeradius bewegt min. 5 x d Höchste EMV-Sicherheit Neue LWL-Fasergeneration für kleine Radien Adhäsionsarme, besonders abrieb - und hoch biegefeste Mischung auf TPE-Basis 4 x FOC Gradient fibres with aramide strain relief Pitch length optimized for longer life in radius of only 45 mm Bending radius moved minimum 5 x d Maximum EMC protection New FOC-fibre generation for small radii Low-adhesion mixture on the basis of TPE, especially abrasion-resistant and highly flexible Typische Anwendungsbereiche: Nahezu uneingeschränkte Ölbeständigkeit, auch bei Bioölen In- und Outdooranwendungen Besonders für freitragende und gleitende Ver- fahrwege bis 500 m und mehr Je nach Typ für lineare, hängende oder Torsions- anwendungen Regalbediengeräte, Bearbeitungs-/Verpa- ckungsmaschinen, schnelles Handling, Halblter- bestückung, Kältebereich Typical application areas: Almost unlimited resistance to oil, also with bio-oils Indoor and outdoor applications Especially for freely suspended and gliding travel distances up to 500 m and more Depending on the type for linear, hanging or torsion applications Storage and retrieval units for high-bay warehouses, machining units/packaging machines, quick handling, semiconductor insertion, refrigerating sector Bestellnummer Part Number Faseranzahl No. of fibers Faser-Ø ca. Fibre Ø ca. Außen-Ø ca. outer Ø ca. Gewicht weight [µm] [mm] [kg/km] CFLG.2LB.62,5/125 2 62,5/125 8,5 47 CFLG.2LB.50/125 2 50/125 8,5 47 CFLG.2LB.2CU.50/125 2 50/125 + 2x0,75 9,5 87 NEW CFLG.4LB.62,5/125 4 62,5/125 8,5 50 NEW CFLG.4LB.50/125 4 50/125 8,5 50 CFLG.6G.62,5/125.TC 6 62,5/125 11,5 110 CFLG.12G.62,5/125.TC 12 62,5/125 11,5 110 CFLG.6G.50/125.TC 6 50/125 11,5 110 CFLG.12G.50/125.TC 12 50/125 11,5 110 CFLG.12E.9/125.TC 12 9/125 11,5 110 CFROBOT5.500 2 62,5/125 8,5 87 CFROBOT5.501 2 50/125 8,5 87 Lieferbar Available ab Lager from stock 108 igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... Online finden & berechnen Find & calculate online igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 109
- 58. Neuheit | chainflex®| Lichtwellenleiter | energieeffizient | für lange Verfahrwege rollen statt gleiten Innovation | chainflex® | Fibrerolling cable of gliding | energy efficient | for long travels New innovation | chainflex® | optic instead Neuheit | chainflex® | rollen statt gleiten | energieeffizient | für lange Verfahrwege Lichtwellenleiter Innovation | chainflex® | Fibre optic instead New innovation | chainflex® | rolling cable of gliding | energy efficient | for long travels ...für höchste Anforderungen... Lichtwellenleiter mit Kupferader Fiber optic cable with copper core Koppler für Lichtwellenleiter können nun ihre Versorgung in einer Leitung realisieren, weil die Versorgungsadern in der LWL-Leitung integriert sind. Gradienten-Glasfaserleitung für höchste Beanspruchungen Versorgungsadern 2x0,75mm2 TPE-Außenmantel Ölbeständig Kälteflexibel bis -40 °C PVC- und halogenfrei UV-beständig Couplers for fiber optic cables can now implement their supply using one cable, because the supply cores are integrated into the data cable. Gradient glass-fibre cable for maximum load requirements Supply cores 2x0,75mm2 TPE outer jacket Oil-resistant Low-temperature-flexible up to -40 °C PVC- and halogen-free UV-resistant Typische Anwendungsbereiche: Für höchste Beanspruchung bei 7,5 x d Höchste EMV-Sicherheit mit glastechnisch hohen Übertragungsqualitäten Nahezu uneingeschränkte Ölbeständigkeit Typical application areas: For maximum load requirements at 7,5 x d Maximum EMC protection, with high transmission qualities in terms of glass-specific requirements Almost unlimited resistance to oil Bestellnummer Außen-Ø ca. outer Ø ca. [mm ] Part Number Faseranzahl No of fibres Faser-Ø ca. Fibres-Ø [µm] Leiternennquerschnitt Conductor nominal cross section [mm] [kg/km] [kg/km] 2x50/125 + 2x0,75 9,5 17 87 2 CFLG.2LB.2CU.50/125 Lieferbar Available ab Lager from stock 110 Kupferzahl copper index Gewicht weight Neue Faser New fiber Typische Anwendungsbereiche: Für höchste Beanspruchung Höchste EMV-Sicherheit mit glastechnisch hohen Übertragungsqualitäten Nahezu uneingeschränkte Ölbeständigkeit Typical application areas: For maximum load requirements Maximum EMC protection, with high transmission qualities in terms of glass-specific requirements Almost unlimited resistance to oil Nun sind auch Singlemode-Fasern mit 9/125µm in der robusten Leitungsserie verfügbar, um weitere Anforderungen zu erfüllen. Glasfaserleitung für höchste Beanspruchungen TPE-Außenmantel Kälteflexibel bis -40 °C PVC- und halogenfrei Hydrolyse- und mikrobenbeständig igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... Faseranzahl number of fibres Faser-Ø ca. fibre Ø ca. Außen-Ø ca. outer Ø ca. Gewicht weight [µm] Online finden & berechnen Find & calculate online Bestellnummer Part Number Single-mode fibers with 9/125μm are now also available in the robust cable series, in order to fulfill other requirements. Glass-fibre cable for maximum load requirements TPE outer jacket Low-temperature-flexible up to -40 °C PVC- and halogen-free Hydrolyse- and microben-resistant [mm] [kg/km] CFLG.12E.9/125.TC 12 9/125 11,5 110 Das komplette chainflex®-Programm finden Sie in unserem aktuellen Katalog oder online unter www.chainflex.de The complete delivery program in our chainflex® catalog or online www.chainflex.eu Lieferbar Available ab Lager from stock Online finden & berechnen Find & calculate online igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 111
- 59. Neuheit | chainflex®| Datenleitung | sichere Übertragung Innovation | chainflex® | data cable | safe transmission Neuheit | chainflex® | Steuerleitung | UL-Style – 1000V Innovation | chainflex® | control cable | UL style – 1000V ...sichere Daten... ...UL-Zulassung... Programmerweiterung bei PVCDatenleitung CF240 Die bewährte Leitungsserie ist nun um ein weiteres Mitglied ergänzt worden. Damit ensteht eine noch größere Auswahl bei gewohnt guter Haltbarkeit und mit UL-Zulassung. Für mittlere Beanspruchung PVC-Außenmantel Geschirmt Ölbeständig Flammwidrig Typische Anwendungsbereiche: Regalbediengeräte, Bearbeitungs-/Verpackungsmaschinen, Handling, Indoor-Krane Product range extension for PVC data cables CF240 For medium load requirements PVC outer jacket Shielded Oil-resistant Flame-retardant Typical application areas: Storage and retrieval units, machining units/ packaging machines, handling, indoor cranes Optimized UL-Style for 1000V with control cables CF9.UL and CF10.UL Die Umstellung erfolgte ab Fertigung KW45/2012. This proven cable series was now expanded by a new member. This creates an even larger selection at the customary durability and with UL certification. Optimierter UL-Style für 1000V bei Steuerleitungen CF9.UL und CF10.UL The change was starting from production week 45/2012. Die erfolgreichen flammwidrigen TPE-Leitungsserien werden mit einem neuen UL-Style mit 1000 V gefertigt. Die geforderten hochwertigen Eigenschaften, wie ein Biegefaktor von 5xd bleiben, genauso wie der geringe Leitungsdurchmesser, bestehen. Zur besseren Erkennbarkeit ändert sich die Mantelfarbe in anthrazit. Kleine Radien smal radii 62 Typen ab Lager 62 types from stock 5xd Bestellnummer Part Number Aderzahl und Leiternennquerschnitt cross section, number of cores [mm2] CF240.03.02 Lieferbar Available ab Lager from stock 112 Außen-Ø ca. Kupferzahl outer Ø ca. copper index [kg/km] [kg/km] 5,5 17 Zur Radienreduktion in Anwendungen, wo eine UL-Zulassung gefordert ist. For the radius reduction in applications, where an UL-approval is required. Im aktuellen Test - über 10 Mio. Doppelhübe ohne Beeinträchtigung der Leitung absolviert! In recent tests - finished over 10 m. double strokes without impairment of the cable! Gewicht weight [mm] (2x0,34)C The successful flame-retardant TPE cables series are now produced with a new UL-Style with 1000 V. The required high-quality features like a bending factor of 5xd as well as the small cable diametre remain unchanged. For better recognition the the jacket colour changes to anthracite. 34 Online finden & berechnen Find & calculate online igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... Lieferbar Available ab Lager from stock Online finden & berechnen Find & calculate online igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 113
- 60. Erweiterung | chainflex®| alle Leitungen auch im Katalog finden Extension | chainflex® | find all our cables also in our print catalog Neuheit | chainflex® | Firewire b/ IEEE1349b Innovation | chainflex® | Firewire b/ IEEE1349b ...Firewire b... ...736 Seiten... IEEE 1394b – Firewire b Busleitung IEEE 1394b – Firewire b bus cable Firewire b Kamera Leitung für die Dauerbewe- gung in der e-kette® Bis 5m Übertragungslänge Optimierter Gesamtschirm und Paarschirme Lieferbar in 2 Mantelqualitäten: PVC und PUR mit UL, CSA DESINA, Biegeradius 12,5 x d FireWire b cable for moving energy supplies in digital camera technology. Transmission lengths of up to 5 m Optimized overall shield and pair shield Available in 2 outer jacket qualities: PVC and PUR With UL, CSA DESINA Bending radius moved minimum 12,5 x d Typische Anwendungsbereiche CFBUS.PVC/PUR: Je nach Type für mittlere bis höchste Beanspru- chung Leichte bis nahezu uneingeschränkte Ölbeeinflussung Freitragend Inspektionssysteme, Qualitätsüberwachung, Reinraum und Halbleiterbestückung Typical application areas CFBUS.PVC/PUR: Depending on the type for medium to maximun load requirements Light to almost unlimited resistance to oil Unsupported Inspection systems, quality monitoring, clean room and semiconductor insertion Bestellnummer Part Number Aderzahl und Leiternennquerschnitt cross section, number of cores [mm2] [mm] [kg/km] (2x(2x0,15)C+2x0,38)C 9,0 61 (2x(2x0,15)C+2x0,38)C 9,0 61 Bestellen Sie ihr kostenloses Exemplar: www.chainflex.de The catalogue clearly lists details of technical properties on 736 pages – from fibre optic to servo cables, from control to FireWire bus cables for use in energy chains – including permissible bending radius, maximum travel speed and parameters such as length of travel and temperature. Content lists with all details of technical properties Clear colored design on the cable series and accessories Description of 15 test examples Fold-out cover to view the icons used in the catalog All news and program extensions of 04/2013 already see in catalog Order your copy free of charge: www.chainflex.de 99 CFBUS.PUR.056 94 ab Lager from stock 114 Gewicht weight Auf 736 Seiten werden von Lichtwellen- bis Servoleitung, von Steuer- bis FireWire-Busleitung für den Energieketteneinsatz, detailliert und sehr übersichtlich sämtliche technischen Eigenschaften aufgeführt, so z.B. der zulässige Biegeradius, die maximale Verfahrgeschwindigkeit, Parameter wie Verfahrweg und Temperatur. Inhaltsübersicht mit allen technischen Eigenschaften Übersichtliche farbige Gestaltung nach Leitungs- serien und Zubehör Beschreibung von 15 Testbeispielen Ausklappbarer Umschlag zur Ansicht der im Katalog verwendeten Icons Alle Neuheiten und Programmerweiterungen 04/2013 bereits im Katalog bestellbar Allways up-to-date: New catalogs every year – hot off the press right now at our booth in Hanover [kg/km] CFBUS.PVC.056 Lieferbar Available Außen-Ø ca. Kupferzahl outer Ø ca. copper index Immer aktuell: Neue Kataloge im Halbjahresrhythmus – druckfrisch zur Hannovermesse Online finden & berechnen Find & calculate online igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... igus® News 2013... 3D-CAD, configurators and more: www.igus.eu/chainflex-news... 115
- 61. Freiheitsgrade 118 6degrees offreedom 6 Neue Antriebseinheit New drive unit ...Polymer Automation ... on 120 Gelenkbaukasten 125 Service Construction kit robolink® Basisgelenk | 2-Achsgelenk | E-Greifer robolink® basic joint | 2-axis-joint | E-gripper Service Steuerungssoftware Control software
- 62. Neuheit | robolink| 6 DOF New innovation | robolink | 6 DOF 3 RL-50-001 (2 DOF) Neu 5 RL-50-003 (2 DOF) RL-50-002 4 (2 DOF) 1 RL-50-PL1 (1 DOF) RL-50-DOF4-22 2 RL-50-TL1 RL-DOF6-B31 6 RL-90-BL1 ...jetzt auch mit 6 Achsen... (1 DOF) (2 DOF) Bestellnummer Part number Anzahl Seile Number of ropes Gewicht Weight max. Last Max. load [gr] [Nm] eigener mögliche Standard Standard Antrieb Durchführung (mit Anschlag) (mit Anschlag) On-board Optional drive feed-through (with stop dog) (with stop dog) Antriebseinheit für bis zu 6 DOF: Armlängen frei wählbar Antrieb durch igus®-Schrittmotoren 6-Achs-Einheit komplett montiert auf stabilem Aluminium Untergestell 1 Pivoting joint RL-50-PL1 2 Rotating joint RL-50-TL1 3 2-axis joint RL-50-001 4 4 4 2-axis joint RL-50-002 4 4 5 2-axis joint RL-50-003 4 4 6 Basic joint RL-90-BL1 4 8 Drive unit for up to 6 DOF: Freely selectable stroke lengths Drive with igus® step motors 6-axis unit, completely assembled on a rugged aluminum sub-frame Bestellnummer Part number b1 h1 h2 t1 t2 t3 x1 x2 x3 standard [mm] RL-DOF6-B21-AE23 400 200 121 250 277 75 250 207 134 Lieferbar Available Auf Anfrage on request 118 Schwenk-/Drehwinkel Pivot / Angle of rotation igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... 2 2 4 8 180° (±90°) - 340° (±170°) 180° 340° (±90°) (±170°) 180° 340° (+130°/-50°) (±170°) 180 ° 340° (+180°/0°) (±170°) 180° 180° (±90°) (±90°) 235 12 - 245 - 5 345 12 5 345 12 5 400 12 5 1.250 20 10 online finden & berechnen find online & calculate igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 119
- 63. Neuheit | robolink| Gelenkbaukasten New innovation | robolink | construction kit Neuheit | robolink | Gelenkbaukasten New innovation | robolink | construction kit Neu Neu ...neue Gelenkeinheiten... Hauptziel der Weiterentwicklung des robolink® Gelenkbaukastens: 1 Erreichen einer klassischen 6 DOF Kinematik (R-S-S-R-S-R), 2 mechanische Ertüchtigung der Basis zur Steigerung der möglichen Belastungen (abgestufte Gelenkgrößen). Entwicklung eines neuen Basisgelenkes mit größeren Wirkdurchmessern RL-90-BL1. Durchmesser der Seilführung Schwenk = 90mm, Rotation = 110 mm, außerdem vergrößerter Stangendurchmesser zwischen erstem und zweitem Gelenk d = 40 mm. The primary objective of updating the robolink® joint construction kit: 1 Attaining classic 6 DOF kinematics (R-S-S-R-S-R), 2 mechanical upgrade of the standard to increase load options (stepped joint sizes). Development of a new standard joint with larger effective diameters - RL-90-BL1. Diameter of the rope guide, pivot = 90mm, rotation = 110 mm, and also increased rod diameter between first and second joint to d = 40 mm. robolink®-Basisgelenk – optional mit Winkelsensorik Gleitring Rotation auf Basis von PRT-01-50 iglidur® J-Gleitelemente rotieren auf Alu HC Gewicht: 1.250 g max. Last: schwenken 20 Nm, drehen 10 Nm Schwenkwinkel: 180° (± 90°), Drehwinkel: 180° (± 90°) robolink® Basic joint – optional with angle sensors Bearing ring rotation on the basis of PRT-01-50 iglidur® J gliding elements rotate on aluminum HC Weight: 1.250 g Max. load: Pivoting 20 Nm, Rotating 10 Nm Pivot angle: 180° (± 90°), Angle of rotation: 180° (± 90°) Bestellnummer Part number RL-90-BL1 RL-90-BL1-WS 3 DOF Lieferbar Available 5 Tage 5 days 120 4 DOF 5 DOF online finden & berechnen find online & calculate igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... Beschreibung description l1 dK dT dP d1 d2 d3 x1 Standard Basisgelenk ± 90° Pivoting joint ± 90° 217 120 40 120 150 135 6,6 150 Basisgelenk ± 90° Pivoting joint ± 90° 217 120 40 120 150 135 6,6 150 * Standardrohrlänge = 100 mm; andere Längen möglich. Standard tube length = 100 mm; other lengths available. Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h online finden & berechnen find online & calculate igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 121
- 64. Neuheit | robolink| Gelenkbaukasten New innovation | robolink | construction kit Neuheit | robolink | Gelenkbaukasten New innovation | robolink | construction kit Neu ...2 DOF... ...E-Greifer... robolink®-2-Achsgelenk – optional mit Winkelsensorik robolink® E-Greifer Andere Greifer adaptierbar Other grippers can be adapted Gewicht: 400 g max. Last: schwenken 12 Nm, drehen 5 Nm Schwenkwinkel: 180° (+180°/0°) Drehwinkel: 340° (± 170°) mit integriertem DC Motor robolink® E-gripper with integrated DC Motor robolink® 2-axis joint – optional with angle sensors Weight: 400 g Max. load: Pivoting 12 Nm, Rotating 5 Nm Pivot angle: 180° (+180°/0°) Angle of rotation: 340° (± 170°) Neu Bestellnummer Beschreibung Part number description x1 x2 l1 l2 dK dT Bestellnummer Part number dT l1 dG lM lges RL-50-003 Schwenk-Drehgelenk +180°/0° Rotating pivot joint +180°/0° 221 134 218 75 76 26 RL-50-GRI-01-W* 26 102 50 - - RL-50-003-WS mit Winkelsensoren +180°/0° With angle sensors +180°/0° 221 134 218 75 76 26 RL-50-GRI-01-E* 26 102 50 50 238 * Standardrohrlänge = 100 mm; andere Längen möglich * Standard tube length = 100 mm; other lengths available Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h 122 online finden & berechnen find online & calculate igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... * W = Seilzuggreifer, E = Elektromotor * W = Wire gripper, E = electronic motor Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h online finden & berechnen find online & calculate igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 123
- 65. Neuheit | robolink| Service New innovation | robolink | service Neuheit | robolink | Gelenkbaukasten New innovation | robolink | construction kit Neu Neu Zubehör... gratis Software.. Universelles Adapterstück für Kameras an unsere Gelenkarme Universal adapter piece for cameras on our articulated arms Mit Standard-Kugelgelenk zum Anschluss an Kameragewinde 1/4“ UNC, mit Leitungsdurchführung für Kameraleitung bzw. Stromversorgung. Leitungen können durch den Gelenkarm verlegt werden. Material: Adapter: Feinpolyamid PA2200 Kugelkopf: Aluminium Bestellnummer Part number Beschreibung description RL-50-CAD01 RL-50-CAD02 With standard ball and socket joint to connect with camera thread 1/4“ UNC, with cable feedthrough for camera cable or power supply. Cables can be laid through the articulated arm. Material: Adapter: Fine grade polyamide PA2200 Ball head: Alumiium l1 l2 dT 51,5 98,5 26 51,5 98,5 26 You can use our robolink® construction kit to costeffectively, freely and individually implement your ideas and concepts, be it with 1, 2, 3, 4, 5 or 6 axes. For free use Programming intuitively For all versions of articulated arms 1-6 DOF (degree of freedom) Simple control software 45 ohne Kugelkopf without ball head Mit unserem robolink®-Baukasten können Sie kostengünstig, frei und individuell Ihre Ideen und Konzepte umsetzen, egal ob mit 1, 2, 3, 4, 5 oder 6 Achsen. Kostenlos Intuitiv programmieren Für alle Gelenkarmvarianten 1-6 DOF (Freiheitsgrade) Einfache Steuerungssoftware Now: free software for the robolink® joint construction kit dM mit Kugelkopf with ball head Jetzt Gratis-Software für robolink®-Gelenkbaukasten 45 * Standardrohrlänge = 100 mm; andere Längen möglich * Standard tube length = 100 mm; other lengths available Lieferbar Available ab Lager, 24-48 Std. from stock, 24-48h 124 online finden & berechnen find online & calculate igus® News 2013...3D-CAD, Konfiguratoren und mehr: www.igus.de/chainflex-news... www.igus.de/robolink/software | www.igus.eu/robolink/software igus® News 2013...Online shop, configurators and more: www.igus.eu/chainflex-news... 125
