igus®-Lösungen für Werkzeugmaschinen

igus® solutions for machine tools

tools...
plastics for longer life®...

igus-machinetools.de...igus-machinetools.com

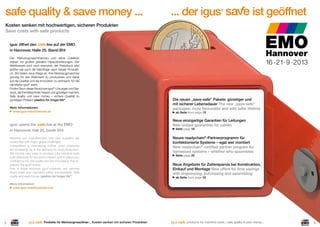

safe quality & save money ...

... der igus

®

ist geöffnet

Kosten senken mit hochwertigen, sicheren Produkten
Save costs with safe products
igus öffnet den
live auf der EMO
in Hannover. Halle 25, Stand B14
®

Der Werkzeugmaschinenbau und seine Zulieferer
stehen vor großen globalen Herausforderungen. Der
Wettbewerb wird noch intensiver, der Preisdruck wird
größer wie auch die Nachfrage nach lokaler Produktion. Wir bieten neue Wege an, Ihre Werkzeugmaschine
günstig für den Weltmarkt zu produzieren und dabei
auf die Qualität und die Innovation zu vertrauen, für die
die Marke igus® steht.
Finden Sie in dieser Broschüre igus®-Lösungen und Services, die Ihre Maschinen besser und günstiger machen.
Safe quality und save money – sichere Qualität zu
günstigen Preisen! plastics for longer life®.
Mehr Informationen:
www.igus-machinetools.de

igus opens the
live at the EMO
in Hannover. Hall 25, booth B14
®

Machine tool manufacturers and their suppliers are
confronted with major global challenges.
Competition is intensifying further, price pressures
are increasing, as is the demand for local production.
We provide new ways to produce your machine tools
cost-effectively for the world market, and to place your
confidence into the quality and the innovations that represent the igus® brand.
Find in these brochure igus®-solutions und services
they´ll make your machines better and favorable. Safe
quality and save money. plastics for longer life®.

Die neuen „save-safe“ Pakete: günstiger und
mit sicherer Lebensdauer The new „save-safe“
packages: more favourable and with safer lifetime
ab Seite from page 10

Neue einzigartige Garantien für Leitungen
New unique guaranties for cables
Seite page 18

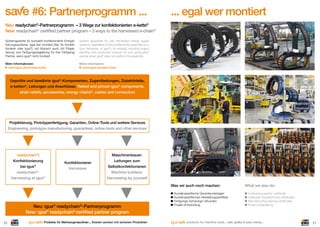

Neues readychain®-Partnerprogramm für
konfektionierte Systeme – egal wer montiert
New readychain® certified partner program for
harnessed systems – whether who assembles
Seite page 20

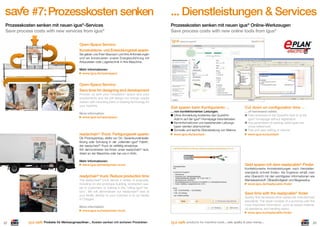

Neue Angebote für Zeitersparnis bei Konstruktion,
Einkauf und Montage New offers for time savings
with engineering, purchasing and assembling
ab Seite from page 22

More information:
www.igus-machinetools.com

2

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

products for machine tools ... safe quality & save money ...

3

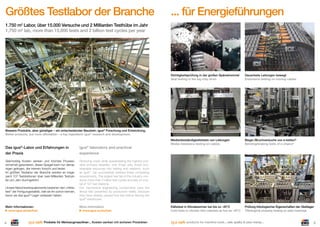

Größtes Testlabor der Branche

... für Energieführungen

1.750 m2 Labor, über 15.000 Versuche und 2 Milliarden Testhübe im Jahr
1,750 m2 lab, more than 15,000 tests and 2 billion test cycles per year

Dichtigkeitsprüfung in der großen Spänetrommel
Seal testing in the big chip drum

Dauertests Leitungen bewegt
Endurance testing on moving cables

Medienbeständigkeitstests von Leitungen
Media resistance testing on cables

Biege-/Bruchversuche von e-ketten®
Bending/braking tests of e-chains®

Kältetest in Klimakammer bei bis zu -40°C
Cold tests in climatic test cabinets as low as -40°C

Prüfung tribologischer Eigenschaften der Gleitlager
Tribological property testing on plain bearings

Bessere Produkte, aber günstiger – ein entscheidender Baustein: igus® Forschung und Entwicklung.
Better products, but more affordable – a key ingredient: igus® research and development.

Das igus®-Labor und Erfahrungen in
der Praxis

igus® laboratory and practical
experience

Gleichzeitig Kosten senken und höchste Prozess–
sicherheit garantieren, dieser Spagat kann nur demjenigen gelingen, der intensiv forscht und testet.
Im größten Testlabor der Branche werden an insgesamt 107 Teststationen über zwei Milliarden Testzyklen pro Jahr durchgeführt.

Reducing costs while guaranteeing the highest possible process reliability: only those who invest considerable resources into testing and research, such
as igus®, can successfully address these competing
requirements. The largest test lab in the industry conducts more than 2 billion test cycles annually on a total of 107 test stations.
Our mechanical engineering components pass the
litmus test presented by production reality, because
they have already passed this test before leaving the
igus® warehouse.

Unsere Maschinenbauelemente bestehen den „Härtetest“ der Fertigungsrealität, weil sie ihn schon kennen,
bevor sie das igus®-Lager verlassen haben.

Mehr Informationen:
www.igus.de/de/test

4

More information:
www.igus.eu/eu/test

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

products for machine tools ... safe quality & save money ...

5

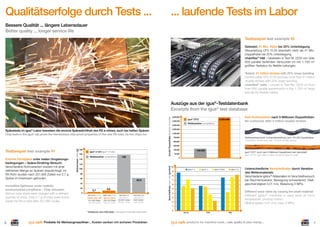

Qualitätserfolge durch Tests ...

... laufende Tests im Labor

Bessere Qualität ... längere Lebensdauer
Better quality ... longer service life
Testbeispiel test example #2
Getestet: 41 Mio. Hübe bei 25% Unterbiegung
Steuerleitung CF5.10.25 übersteht mehr als 41 Mio.
Doppelhübe bei 25% Unterbiegung.
chainflex® hält – bewiesen in Test Nr. 2233 von über
600 parallel laufenden Versuchen im mit 1.750 m2
größten Testlabor für flexible Leitungen.
Tested: 41 million strokes with 25% lower bending
Control cable CF5.10.25 survives more than 41 million
double strokes with 25% lower bending.
chainflex® lasts – proven in Test No. 2233 of more
than 600 parallel experiments in the 1,750 m2 large
test lab for flexible cables.

Enorme Dichtigkeit unter realen Umgebungsbedingungen – Späne-Eindring-Versuch:
Verschiedene Rohrvarianten wurden mit einer
definierten Menge an Spänen beaufschlagt. Im
RX-Rohr wurden nach 251.900 Zyklen nur 2,7 g
Späne im Innenraum gefunden.
Incredible tightness under realistic
environmental conditions – Chip intrusion:
Various tube styles were charged with a defined
quantity of chips. Only 2.7 g of chips were found
inside the RX e-tube after 251,900 cycles.

180
160
140

igus® e-rohr igus® e-tube
Wettbewerber competitors

158

5.000.000
4.000.000
3.000.000

igus® CF27

Kein Korkenzieher nach 5 Millionen Doppelhüben
No corkscrew after 5 million double strokes

5.000.000

Wettbewerber competitors

2.000.000
1.000.000

Wettbewerbsprodukt: Korkenzieherbildung nach 145.000 Doppelhüben
Competitor: corkscrews after 145,000 double strokes

750.000
500.000
250.000
100.000

145.000

igus® CF27: Auch nach 5 Millionen Doppelhüben kein Verschleiß!
igus® CF27: even after 5 million double strokes no wear!

50.000
0

120
100
80
60

62,9

40
20

2,7

9,8

0
RX e-rohr e-tube

R68 e-rohr e-tube

RX40.100.100 68.10.100.0
251.900 Zyklen
251,900 cycles

256.132 Zyklen
256,132 cycles

Test-Rohr 01
test tube 01
250.907 Zyklen
250,907 cycles

Test-Rohr 02
test tube 02
2.600 Zyklen*
2.600 cycles*

Verschleißrate wear rate [µm/km]

Testbeispiel test example #1

Spänemasse chips [g]

Spänetests im igus®-Labor beweisen die enorme Spänedichtheit des RX e-rohres, auch bei heißen Spänen
Chip tests in the igus® lab prove the tremendous chip-proof properties of the new RX tube, by hot chips too

Anzahl Doppelhübe Number of cycles

Auszüge aus der igus®-Testdatenbank
Excerpts from the igus® test database

10
9

iglidur® G

iglidur® J

iglidur® W300

iglidur® J3

8
7
6
5

Unterschiedliche Verschleißraten durch Variation
des Wellenmaterials
Verschiedene iglidur®-Materialien im Verschleißversuch
bei Raumtemperatur, Bewegung schwenkend. Gleitgeschwindigkeit 0,01 m/s, Belastung 5 MPa.
Different wear rates by varying the shaft material
Different iglidur ® materials in wear tests at room
temperature, pivoting motion.
Gliding speed: 0.01 m/s, load: 5 MPa.

4
3
2
1

* Testabbruch nach 2.600 Zyklen * interruption of test after 2,600 cycles

6

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

0

Alu hc

Cf53

X90

products for machine tools ... safe quality & save money ...

7

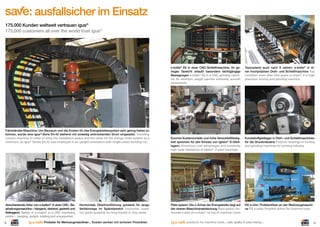

: ausfallsicher im Einsatz
175.000 Kunden weltweit vertrauen igus®
175,000 customers all over the world trust igus®

e-kette® E6 in einer CNC-Schleifmaschine: Ihr geringes Gewicht erlaubt besonders leichtgängige
Bewegungen e-chain® E6 in a CNC grinding machine: Its minimum weight permits extremely smooth
movements

Fahrständer-Maschine: Um Bauraum und die Kosten für das Energiekettensystem sehr gering halten zu
können, wurde eine igus®-Serie E4.42 stehend mit einseitig einknickenden Drum eingesetzt. Traveling
column machine: In order to keep the installation space and the costs for the energy chain system to a
minimum, an igus® Series E4.42 was employed in an upright orientation with single-sided bending run.

Verschiedenste Arten von e-ketten® in einer CNC- Bearbeitungsmaschine – hängend, stehend, gedreht und
freitragend. Variety of e-chains® in a CNC machining
centre – hanging, upright, rotating and unsupported.
8

Horizontale Obertrumführung guidelok für lange
Verfahrwege im Spänebereich horizontal upper
run guide guidelok for long travels in chip areas

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Topzustand auch nach 9 Jahren: e-kette® in einer hochpräzisen Dreh- und Schleifmaschine Top
condition even after nine years: e-chain® in a high
precision turning and grinding machine

Enorme Kostenvorteile und hohe Verschleißfestigkeit sprechen für den Einsatz von iglidur® D-Gleitlagern. Enormous cost advantages and extremely
high wear resistance of iglidur® D plain bearings.

Kunststoffgleitlager in Dreh- und Schleifmaschinen
für die Druckindustrie Polymer bearings in turning
and grinding machines for printing industry

Platz sparen: Die x-Achse der Energiekette liegt auf
der oberen Maschinenabdeckung Save space: Horizontal x-axis of e-chain® on top of machine cover

RX e-rohr: Problemlöser an der Werkzeugmaschine RX e-tube: Problem solver for machine tools

products for machine tools ... safe quality & save money ...

9
#1: chainflex M ...
®

Neu: Extrem kostengünstig: Leitungsprogramm für Werkzeugmaschinen
New: Extremely cost-efficient: cable program for machine tools

... preiswert und sicher
chainflex® M: Eine Million Doppelhübe garantierte Lebensdauer
chainflex® M: One million cycles guaranteed lifetime
Steuerleitungen control cables geschirmt, ungeschirmt shielded, unshielded

chainflex® M – das günstige und
getestete Leitungsprogramm für fünf
Leitungsfamilien

chainflex® M – the cost-effective and
tested cable program range for five
different cable families

Von der Steuer-, Motor-, Servo- und Messsystem-,
bis hin zur Daten- und Busleitung hat igus® ein alle
Leitungstypen umfassendes neues Programm entwickelt, das sichere und gleichzeitig preisgünstige
Leitungen garantiert: chainflex® M. Das „M“ steht für
eine Million Doppelhübe garantierte Lebensdauer. Alle
Leitungsfamilien sind rund 20-30% günstiger als die
Serien des bisherigen Programms.
1 Mio. Doppelhübe garantiert
Kosteneffizient dank verbesserten Fertigungsverfahren udn optimiertem Material
Schnell geliefert dank weltweitem Lagerprogramm

igus® has developed a range covering all types of
cables from control, motor, servo and measuring
system cables through to data and bus cables, which
guarantees reliable and low-cost cables: chainflex® M.
The “M” stands for a service live guaranteed for one
million double strokes. All cable families cost around
20-30% less than ranges on offer so far.

Mehr Informationen:
www.igus.de/de/chainflexM

More information:
www.igus.eu/eu/chainflexM

1 million double strokes guarantee
Cost efficient due to improved manufacturing
processes and optimized materials
Fast delivery due to worldwide stock

Getestet und bestätigt. chainflex® M hält min.
1 Mio. Doppelhübe. Im igus®-Labor werden alle
Typen der chainflex® M-Familie im bewegten
Einsatz in e-ketten® getestet.
Tested and confirmed. chainflex® M upholds min.
1 million double strokes. At the igus® test-lab, all
types of the chainflex® M family will be tested in
moved e-chains®.

10

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Steuerleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiege-radius 12,5 x d Control cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum
bending radius 12,5 x d

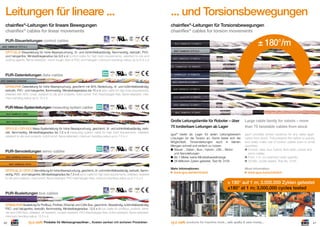

Busleitungen bus cables geschirmt shielded

Busleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius
15 x d Bus cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum bending
radius 15 x d

Mess-Systemleitungen measuring-system cables geschirmt shielded

Mess-Systemleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Measuring system cables for flexible load requirements, PVC- or oil-resistant iguPUR outer
jacket, minimum bending radius 15 x d

Servoleitungen servo cables geschirmt shielded

Servoleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Servo cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum
bending radius 15 x d

Motorleitungen power cables geschirmt shielded

Motorleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Power cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum
bending radius 15 x d
products for machine tools ... safe quality & save money ...

11

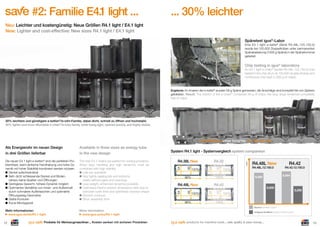

#2: Familie E4.1 light ...

... 30% leichter

Neu: Leichter und kostengünstig: Neue Größen R4.1 light / E4.1 light
New: Lighter and cost-effective: New sizes R4.1 light / E4.1 light
Spänetest igus®-Labor
Eine E4.1 light e-kette® (Serie R4.48L.125.150.0)
wurde bei 100.000 Doppelhüben unter permanenten
Spänebelastung (1000 g Späne) in der Spänetrommel
getestet.

Chip testing in igus® laboratory
An E4.1 light e-chain® (Series R4.48L.125.150.0) was
tested in the chip drum at 100,000 double strokes and
continuous chip load (1,000 g of chips).

Ergebnis: Im Inneren der e-kette® wurden 59 g Späne gemessen; die Anschläge sind komplett frei von Spänen
geblieben. Result: The interior of the e-chain® contained 59 g of chips; the stop dogs remained completely
free of chips.

30% leichtere und günstigere e-ketten®/e-rohr-Familie, dabei dicht, schnell zu öffnen und hochstabil.
30% lighter and more affordable e-chain®/e-tube family, while being tight, opened quickly, and highly stable.

Innenhöhen inner heights: 31, 38, 48 mm

32

54

100%

96%

100%

R4.48L New

mm2

R4.48L New
R4.48L.12.150.0

96%

100%

R4.42

R4.42.12.150.0
9,664

9,280

R4.42
42

More information:
www.igus.eu/eu/R4.1-light

100%

64

Mehr Informationen:
www.igus.de/de/R4.1-light

R4.32

R4.38L New
38

The new E4.1 chains are perfect for solving problems,
When easy handling and high dynamics must be
combined with high stability.
Lids are openable
Very tightly sealing lids and bottoms,
nearly without gaps and openings
Less weight, enhanced dynamics possible
Optimised interior-exterior dimensions ratio due to
narrower outer links and optimised crossbar shape
Smooth contours
Short assembly time

48

Die neuen E4.1 light e-ketten® sind die perfekten Problemlöser, wenn einfache Handhabung und hohe Dynamik mit hoher Stabilität kombiniert werden müssen.
Deckel aufschwenkbar
Sehr dicht schliessende Deckel und Böden,
nahezu keine Spalten und Öffnungen
Geringeres Gewicht, höhere Dynamik möglich
Optimiertes Verhältnis von Innen- und Außenmaß
durch schmalere Außenlaschen und optimierte
Öffnungssteg-Geometrie
Glatte Konturen
Kurze Montagezeit

System R4.1 light - Systemvergleich system comparsion

54

Available in three sizes as energy tube
in the new design

64

Als Energierohr im neuen Design
in drei Größen lieferbar

6,000

100%

5,250

100%
Bauraum Installation space

12

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Verfügbare Nutzfläche Available effective surface

products for machine tools ... safe quality & save money ...

13

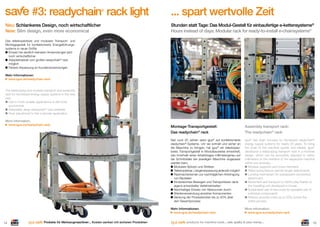

#3: readychain rack light
®

Neu: Schlankeres Design, noch wirtschaftlicher
New: Slim design, even more economical

... spart wertvolle Zeit
Stunden statt Tage: Das Modul-Gestell für einbaufertige e-kettensysteme®
Hours instead of days: Modular rack for ready-to-install e-chainsystems®

Das teleskopierbare und modulare Transport- und
Montagegestell für konfektionierte Energieführungssysteme in neuer Größe.
Einsatz bei deutlich kleineren Anwendungen jetzt
noch wirtschaftlicher
Adaptierbarkeit vom großen readychain® rack
möglich
Feinere Anpassung an Kundenanwendungen
Mehr Informationen:
www.igus.de/readychain-rack

The telescoping and modular transport and assembly
rack for harnessed energy supply systems in the new
size.
Use in much smaller applications is still more
economical
Adaptable, large readychain® rack available
Finer adjustment to the customer application
More information:
www.igus.eu/readychain-rack

igus® has been focused on harnessed readychain®
energy supply systems for nearly 20 years. To bring
the chain to the machine quickly and reliably, igus®
developed a telescoping transport rack in a modular
design, which can be accurately adjusted to within
millimeters to the interface of the respective machine
within one workday.
Modular supports and cross-members
Telescoping feature permits length adjustments
Locking mechanism for subsequent component
attachment
Movement and transport is child‘s play thanks to
the travelling unit developed in-house
Sustainable use of resources by repeated use of
individual components
Reduce process costs up to 50% across the
entire process

Mehr Informationen:
www.igus.de/readychain-rack
Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Assembly transport rack:
The readychain® rack

Seit rund 20 Jahren setzt igus® auf konfektionierte
readychain®-Systeme. Um sie schnell und sicher an
die Maschine zu bringen, hat igus® ein teleskopierbares Transportgestell in Modulbauweise entwickelt,
das innerhalb eines Arbeitstages millimetergenau auf
die Schnittstelle der jeweiligen Maschine angepasst
werden kann.
Modulare Stützen und Streben
Teleskopierbar, Längenanpassung jederzeit möglich
Rastmechanismen zur nachträglichen Anbringung
von Bauteilen
Kinderleichtes Bewegen und Transportieren dank
eigens entwickelter Verfahreinheiten
Nachhaltiger Einsatz von Ressourcen durch
Wiederverwendung einzelner Komponenten
Senkung der Prozesskosten bis zu 50% über
den Gesamtprozess

14

Montage-Transportgestell:
Das readychain® rack

More information:
www.igus.eu/readychain-rack

products for machine tools ... safe quality & save money ...

15

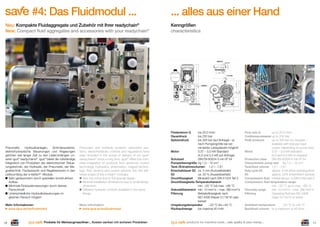

#4: Das Fluidmodul ...
Neu: Kompakte Fluidaggregate und Zubehör mit Ihrer readychain®
New: Compact fluid aggregates and accessories with your readychain®

... alles aus einer Hand
Kenngrößen
characteristics

bis 20,0 l/min
bis 250 bar
bis 300 bar (auf Anfrage) – je
nach Pumpengröße bei verminderter Lastspielzahl möglich!
Motor
0,37 – 3,0 kW Standard
(4,0 und 5,5 kW auf Anfrage)
Schutzart
DIN EN 60034-5 min IP 54
Pumpenkenngröße Vg 1,0 – 10 cm3
Tank-/Entnahmevolumen 1,2 l – 7,8 l
Einschaltdauer S2 ca. 5 min (Kurzzeitbetrieb)
S3
ca. 20 % (Aussetzbetrieb)
Druckflüssigkeit
Mineralöl nach DIN 51524 Teil 2
Druckflüssigkeits-Temperaturbereich
min. –20 °C bis max. +80 °C
Viskositätsbereich min. 10 mm2/s – max. 380 mm2/s
Filterung
Betriebsflüssigkeit nach
ISO 4406 Klasse 21/19/16 oder
besser
Umgebungstemperatur
–20 °C bis +40 °C
Rücklaufmenge
bis maximal 40 l/min
Förderstrom Q
Dauerdruck
Spitzendruck

Pneumatik, Hydraulikanlagen, Schmiersysteme,
elektrohydraulische Steuerungen und Regelungen
gehören seit langer Zeit zu den Lieferumfängen unserer igus® readychains®. igus® bietet die vollständige
Integration von Produkten der elektronischen Steuerungstechnik, der Hydraulik, der Pneumatik, der Magnettechnik, Fluidsensorik und Regelsensoren in den
Lieferumfang der e-ketten®- Module.
Sehr geräuscharm durch speziellen konstruktiven
Aufbau
Minimale Einbauabmessungen durch kleines
Flanschmaß
Unterschiedliche Hydrauliksteuerungen im
gleichen Flansch möglich

Pneumatic and hydraulic systems, lubrication systems, electrohydraulic controls and regulations have
been included in the scope of delivery of our igus®
readychains® since a long time. igus® offers the complete integration of products from electronic control
technology, hydraulics, pneumatics, magnet technology, fluid sensors and control sensors into the delivered scope of the e-chain® modules.
Very low noise due to the special design
Minimal installation dimensions due to small flange
dimension
Different hydraulic controls available in the same
flange

Mehr Informationen:
www.igus.de/de/fluidmodul

More information:
www.igus.eu/eu/fluidmodul

16

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Flow rate Q
up to 20,0 l/min
Continuous pressure up to 250 bar
Peak pressure
up to 300 bar (on request) –
available with reduced load
cycles, depending on pump size!
Motor
0.37 – 3.0 kW standard
(4.0 and 5.5 kW on request)
Protection class
DIN EN 60034-5 min IP 54
Characteristic pump size Vg 1,0 – 10 cm3
Tank/feed volume 1,2 l – 7,8 l
Duty cycle S2
approx. 5 min (short operating time)
S3
approx. 20% (intermittent service)
Compression fluid mineral oils acc. to DIN 51524 part 2
Compression fluid temperature range
min. –20 °C up to max. +80 °C
Viscosity range
min. 10 mm2/s – max. 380 mm2/s
Filtering
Operating fluid iaw ISO 4406
Class 21/19/16 or better
Ambitient temperature
–20 °C to +40 °C
Backflush volume to a maximum of 40 l/min

products for machine tools ... safe quality & save money ...

17

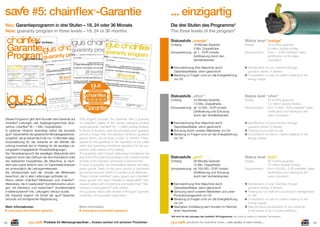

#5: chainflex -Garantie

... einzigartig

®

Neu: Garantieprogramm in drei Stufen – 18, 24 oder 36 Monate
New: guaranty program in three levels – 18. 24 or 36 months

Die drei Stufen des Programms*
The three levels of the program*

igus®-Zertifikate ...

Garantieguaranty programra
gua nty prog
ram
nty program
Programm...
guara
für company

... für sichere Energieführungen

für company

From
a cable guaranty for 24 months or
7.5 million double strokes from the date of purchase is given.
From
a cable guarant
10 million dou
y for 36 mon
ths or
ble strokes from
18 chainflex® cable* shows a technical defect within
ths or
ranty for If a mon is given.
the date of purc
a cable gua
Garantie-Programm
hase is given.
of purchase
If a chainflex®
From
from the date
cable* shows
double strokes
a technical defe
5 million
ct within
ct within
a technical defe
® cable* shows
or 7.5 million double strokes
If a chainflex
für company

Garantie-Programm Garantie-Programm
für Firma

für Firma

Es wird ab dem
eine Leitungsgarantie über
36 Monate oder 10 Mio. Doppelhübe ab Kaufdatum gewährt.

Es wird ab dem
eine Leitungsgarantie über
24 Monate oder 7,5 Mio. ab Kaufdatum gewährt.

Zeigt eine chainflex®-Leitung* innerhalb von

Zeigt eine chainflex®-Leitung* innerhalb von

36 Monaten

Es wird ab dem
eine Leitungsgarantie über
18 Monate oder 5 Mio. Doppelhübe ab Kaufdatum gewährt.

18 Monaten

unter Einhaltung der Katalogdaten, einen technischen Mangel,
liefert igus® eine neue Leitung.

Wir haben die Anwendung in Ihrem Hause besichtigt und die
Anwendung aller Katalogregeln überprüft und in der Leitungsbelegung beraten.

Wir haben die Anwendung in Ihrem Hause besichtigt und die
Anwendung aller Katalogregeln überprüft und in der Leitungsbelegung beraten.

igus® GmbH, Datum & Unterschrift

igus® GmbH, Datum & Unterschrift

*gilt nicht für die Leitungen des chainflex® M-Programmes – 1 Mio. Doppelhübe.

Range:

18 Monate Garantie,
5 Mio. Doppelhübe
Vorraussetzung: ab 1,- EUR Umsatz
Zertifizierung durch den
Vertriebsberater
Kennzeichnung Ihrer Maschine durch
Garantieaufkleber, wenn gewünscht
Beratung zu Fragen rund um die Energieführung
vor Ort

Requirements:

18 months guaranty
5 million double strokes
from 1,- EUR chainflex® sales
certification by the sales
consultant

Identification of your machine through
guaranty sticker, if desired
Consultation on site on matters relating to the
energy supply

*gilt nicht für die Leitungen des chainflex® M-Programmes – 1 Mio. Doppelhübe.

igus® GmbH Spicher Str. 1a 51147 Köln
Tel. +49-2203 9649-800
Fax -222
info@igus.de
www.igus.de
MAT0072185

or 5 million dou

Status level “orange”

Umfang:

Alle Einzelheiten entnehmen Sie bitte unserem igus® chainflex® Garantieprogramm, MAT0072184

Alle Einzelheiten entnehmen Sie bitte unserem igus® chainflex® Garantieprogramm, MAT0072184

igus® GmbH Spicher Str. 1a 51147 Köln
Tel. +49-2203 9649-800
Fax -222
info@igus.de
www.igus.de

unter Einhaltung der Katalogdaten, einen technischen Mangel,
liefert igus® eine neue Leitung.

igus® GmbH, Datum & Unterschrift

*gilt nicht für die Leitungen des chainflex® M-Programmes – 1 Mio. Doppelhübe.

Alle Einzelheiten entnehmen Sie bitte unserem igus® chainflex® Garantieprogramm, MAT0072184

or 10 million
in compliance with the catalog data, igus® offers a new cable.
double strokes
ble strokes
in compliance
We have inspectedle. application at your site and verified thewith the catalog data, igus®
cab the
® offers a new
offers a new
cable.
application of all catalog rules and advised on the cable laying.
We have insp
log data, igus
ected the app
with the cata
lication at you
application of
in compliance
r site and veri
all catalog rule
fied the
s and advised
on the cable
laying.

oder 5 Mio. Doppelhüben

oder 7,5 Mio. Doppelhüben

unter Einhaltung der Katalogdaten, einen technischen Mangel,
liefert igus® eine neue Leitung.

36 months

18 months

Zeigt eine chainflex®-Leitung* innerhalb von

24 Monaten

oder 10 Mio. Doppelhüben

24 months

für Firma

Statusstufe „orange“

igus® GmbH Spicher Str. 1a 51147 Köln
Tel. +49-2203 9649-800
Fax -222
info@igus.de
www.igus.de

MAT0072186

MAT0072187

...

date
igus® GmbH,
* not valid for

For more details,

* not valid for cables of chainflex® M program – 1 million double strokes.
For more details, please see our igus® chainflex® guaranty program, MAT0072184.20

and signature

please see our

®

ex

cables of chainfl

www.chainflex.de... plastics for longer life®...

igus® GmbH, date and signature

igus®

1 million
M program –

igus® GmbH,
* not valid for
For more details,

s.

double stroke
2184.20

y program, MAT007
chainflex guarant
®

e
51147 Cologn
Spicher Str. 1a
igus® GmbH
Fax -222
9649-800
Ph. +49-2203
www.igus.eu
MAT0072187.20
info@igus.de

Statusstufe „silber“

ture

ex® M progra

m – 1 million

igus® chainfle

double stroke

s.

x® guaranty program

, MAT0072184.20

MAT0072186.20

igus GmbH
Spicher Str. 1a
Ph. +49-2203
51147 Cologn
9649-800
e
Fax -222
info@igus.de
www.igus.eu
®

MAT0072185.20

Dieses Programm gibt dem Kunden eine Garantie auf
chainflex®-Leitungen des Katalogprogrammes (Ausnahme: chainflex® M – 1 Mio. Doppelhübe).
In zeitlicher Hinsicht übersteigt selbst die kürzeste
igus®-Garantiefrist die gesetzliche Mindestgewährleistungsfrist, die ja bekanntlich bei nur 12 Monaten liegt.
Voraussetzung für die Garantie ist der Betrieb der
Leitung innerhalb der im Katalog für die jeweilige Leitungsserie vorgegebenen Einsatzbedingungen.
Der Garantieanspruch der jeweiligen Statusstufe wird
begrenzt durch den Zeitraum ab dem Kaufdatum oder
der realisierten Doppelhübe der Maschine, je nachdem was zuerst erreicht wird. Im Garantiefall ersetzen
wir unverzüglich die Leitungsmeterware.
Als Jahresumsatz wird der Umsatz der Meterware
berechnet, der in allen Lieferungen enthalten ist.
Hierzu zählen chainflex®-Meterware und chainflex®Meterware, die in readycable® (konfektionierte Leitungen mit Steckern) und readychain® (konfektionierte
e-kettensysteme® inkl. Leitungen) verbaut wurde.
Die Garantie beginnt mit Erhalt der igus®-Garantieurkunde und erfolgreicher Registrierung.

This program provides the customer with a guaranty
on chainflex® cables of the current catalogue product
range (exclude: chainflex® M – 1 million double strokes).
In terms of duration, even the shortest igus® guaranty
period is longer than the statutory minimum guaranty
period which, we all know, is only 12 months. Prerequisite for the guaranty is the operation of the cable
within the operating conditions specified for the respective cable series in the catalog.
The guaranty claim of each status level is limited by the
period from the date of purchase or the covered double
strokes of the machine, whichever is reached first.
In case of guaranty we immediately replace the cable
piece goods. Sales of the piece goods is calculated
as annual turnover, which is included in all deliveries.
These include chainflex® piece goods and chainflex®
piece goods that were installed in readycable® (harnessed cables with connectors) and readychain® (harnessed e-chainsystems® with cables).
The guaranty starts after receipt of the igus® guaranty
certificate and succesful registration.

Mehr Informationen:
www.igus.de/chainflex-garantie

More information:
www.igus.eu/chainflex-guaranty

Status level “silver”

Umfang:

date and signa

cables of chainfl
please see our

igus® GmbH Spicher Str. 1a 51147 Cologne
Ph. +49-2203 9649-800
Fax -222
info@igus.de
www.igus.eu

Range:

24 Monate Garantie
7,5 Mio. Doppelhübe
Vorraussetzung: ab 10.000,- EUR Umsatz
Zertifizierung und Schulung
durch den Vertriebsberater
Kennzeichnung Ihrer Maschine durch
Garantieaufkleber, wenn gewünscht
Schulung durch unseren Mitarbeiter vor Ort
Beratung zu Fragen rund um die Energieführung
vor Ort

Requirements:

24 months guaranty
7,5 million double strokes
from 10.000,- EUR chainflex® sales
certification and training by the
sales consultant

Identification of your machine through
guaranty sticker, if desired
Training by our staff on site
Consultation on site on matters relating to the
energy supply

Statusstufe „gold“

Status level “gold”

Umfang:

Range:

36 Monate Garantie
10 Mio. Doppelhübe
Vorraussetzung: ab 100.000,- EUR Umsatz
Zertifizierung und Schulung
durch den Vertriebsberater
Kennzeichnung Ihrer Maschine durch
Garantieaufkleber, wenn gewünscht
Schulung durch unseren Mitarbeiter und unser
Produktmanagement vor Ort
Beratung zu Fragen rund um die Energieführung
vor Ort
Neuheiten-Vorstellung beim Kunden im Rahmen
einer Hausmesse

Requirements:

36 months guaranty
10 million double strokes
from 100.000,- EUR chainflex® sales
certification and training by the
sales consultant

Identification of your machine through
guaranty sticker, if desired
Training by our staff and our product management
on site
Consultation on site on matters relating to the
energy supply
New products presentation at the customer
in the scope of an in-house exhibition

*Gilt nicht für die Leitungen des chainflex® M-Programmes. Not valid for cables of chainflex® M program.

18

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

products for machine tools ... safe quality & save money ...

19
#6: Partnerprogramm ...

... egal wer montiert

Neu: readychain®-Partnerprogramm – 3 Wege zur konfektionierten e-kette®
New: readychain® certified partner program – 3 ways to the harnessed e-chain®
Systemgarantie für komplett konfektionierte Energieführungssysteme, egal wer montiert (Sie, Ihr Konfektionierer oder igus®), auf Wunsch auch mit Projektierung und Fertigungsbegleitung für Ihre Fertigung/
Partner, wenn igus® nicht montiert.

System guarantee for fully harnessed energy supply
systems, regardless of who performs the assembly (you,
your harnesser, or igus®), on request, including project
planning and production support for your production/
partner when igus® does not perform the assembly.

Mehr Informationen:
www.igus.de/sichere-kette

More information:
www.igus.eu/safe-chain

Geprüfte und bewährte igus®-Komponenten, Zugentlastungen, Zubehörteile,
e-ketten®, Leitungen und Anschlüsse. Tested and proven igus® components,
strain reliefs, accessories, energy chains®, cables and connectors

Projektierung, Prototypenfertigung, Garantien, Online-Tools und weitere Services
Engineering, prototype manufacturing, guarantees, online-tools and other services

readychain®:
Konfektionierung
bei igus®
readychain®harnessing at igus®

Konfektionierer
Harnesser

Maschinenbauer:
Leitungen zum
Selbstkonfektionieren
Machine builders:
Harnessing by yourself
Was wir auch noch machen:

Neu: igus® readychain®-Partnerprogramm
New: igus® readychain® certified partner program
20

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Kundenspezifische Garantieunterlagen
Kundenspezifisches Herstellungszertifikat
Fertigungs-Schulungs-Urkunden
Projekt-Entwicklung

What we also do:
Individual guaranty certificate
Individual manufacturing certificates
Manufacturing training certificates
Project engineering

products for machine tools ... safe quality & save money ...

21
#7: Prozesskosten senken
Prozesskosten senken mit neuen igus®-Services
Save process costs with new services from igus®

... Dienstleistungen & Services
Prozesskosten senken mit neuen igus® Online-Werkzeugen
Save process costs with new online tools from igus®

Open-Space Service:
Konstruktions- und Entwicklungszeit sparen
Sie geben uns Ihren Bauraum und Ihre Anforderungen
und wir konstruieren unsere Energiezuführung mit
Anbauteilen oder Lagertechnik in Ihre Maschine.
Mehr Informationen:
www.igus.de/openspace

Open-Space Service:
Save time for designing and development
Provide us with your installation space and your
requirements and we will design our energy supply
system with mounting parts or bearing technology for
your machine.
More information:
www.igus.eu/openspace

readychain®-Truck: Fertigungszeit sparen

Zeit sparen beim Konfigurieren ...

Cut down on configuration time ...

... von konfektionierten Leitungen.
Ohne Anmeldung kostenlos das QuickPinAdd-In auf der igus®-Homepage herunterladen
Kerninformationen von bestehenden Leitungstypen werden übernommen
Schnelle und leichte Überarbeitung von Makros
www.igus.de/quickpin

... of harnessed cables.
Free download of the QuickPin-Add-In at the
igus® homepage without registration
Key parameters of existing cable types are
cross-referenced
Fast and easy editing of macros
www.igus.eu/quickpin

Ob Prototypenbau direkt vor Ort, Serienkundenbelieferung oder Schulung in der „rollenden igus® Fabrik“,
der readychain®-Truck ist vielfältig einsetzbar.
Wir demonstrieren bei Ihnen unser readychain® rack,
direkt an der Maschine oder bei uns in Köln.
Mehr Informationen:
www.igus.de/readychain-truck

readychain® truck: Reduce production time
The readychain® truck serves a variety of purposes,
including on-site prototype building, production supply to customers, or training in the ”rolling igus® factory“. We will demonstrate our readychain® rack at
your facility directly on your machine or at our facility
in Cologne.
More information:
www.igus.eu/readychain-truck

22

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Geld sparen mit dem readycable®-Finder
Konfektionierte Antriebsleitungen nach Herstellerstandards schnell finden: Als Ergebnis erhält man
eine Übersicht mit den wichtigsten Informationen wie
Mantelwerkstoff, Ölbeständigkeit und Biegeradius.
www.igus.de/readycable-finder

Save time with the readycable® finder
Quickly find harnessed drive cables per manufacturer
standards: The result consists of a summary with the
most important information, such as jacket material,
oil-resistance, and bending radius.
www.igus.eu/readycable-finder
products for machine tools ... safe quality & save money ...

23

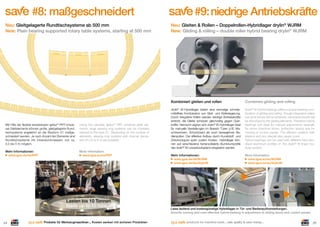

#8: maßgeschneidert
Neu: Gleitgelagerte Rundtischsysteme ab 500 mm
New: Plain bearing supported rotary table systems, starting at 500 mm

#9: niedrige Antriebskräfte
Neu: Gleiten & Rollen – Doppelrollen-Hybridlager drylin® WJRM
New: Gliding & rolling – double roller hybrid bearing drylin® WJRM

Kombiniert gleiten und rollen

Mit Hilfe der flexibel einsetzbaren iglidur® PRT-Universal-Gleitelemente können große, gleitgelagerte Rundtischsysteme angelehnt an die Bauform 01 maßgeschneidert werden. Je nach Anzahl der Elemente sind
Rundtischsysteme mit Innendurchmessern von ca.
0,5 bis 5 m möglich.

Using the versatile iglidur® PRT universal glide elements, large slewing ring systems can be modeled
tailored to the type 01. Depending on the number of
elements, slewing ring systems with internal diameters of 0.5 to 5 m are possible.

Mehr Informationen:
www.igus.de/de/PRT

More information:
www.igus.eu/eu/PRT

Combines gliding and rolling

drylin® W-Hybridlager bieten eine einmalige schmiermittelfreie Kombination von Gleit- und Rollenlagerung.
Durch integrierte Rollen werden niedrige Antriebskräfte
erreicht, die Gleiter schützen gleichzeitig gegen Querkräfte. Hierdurch eignen sich drylin® W-Hybridlager ideal
für manuelle Verstellungen im Bereich Türen (z.B. Maschinentüren, Schutztüren) als auch beweglichen Bedienpulten. Der effektive Aufbau durch Kunststoff und
Zinkdruckguss spart zudem Kosten. Hybridlager können auf verschiedene hartanodisierte Aluminiumprofile
des drylin® W-Linearbaukastens eingesetzt werden.

drylin® W hybrid bearings offers a unique bearing combination of gliding and rolling. Trough integrated rollers
low drive forces will be achieved, transverse forces will
be absorbed by the gliding elements. Therefore hybrid
bearings suit ideal for manual adjustments specially
for doors (machine doors, protection doors) and for
moving of control panels. The efficient creation with
plastics and zinc diecast also saves costs.
Hybrid bearings can be used with different hard anodised aluminium profiles of the drylin® W linear modular system.

Mehr Informationen:
www.igus.de/de/WJRM
www.igus.de/de/drylinW

More information:
www.igus.eu/eu/WJRM
www.igus.eu/eu/drylinW

s

24

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

s

Lasten bis 10 Tonnen
loads up to 10 tons

Leise laufend und kostengünstige Hybridlager in Tür- und Bedienpultverstellungen.
Smooth running and cost-effective hybrid bearing in adjustment of sliding doors and control panels.
products for machine tools ... safe quality & save money ...

25
Extrem dicht: RX e-rohr ...

... günstige E2 e-rohre

System RX: Späneschutz „hoch X“
System RX: chip protection for extreme applications

E2 Rohre R/R100: kostengünstige „Späneschutz-Allrounder“
E2 tubes R/R100: cost-effective “chip-protection allrounder”
Guter Leitungsschutz bei Spänen und
Schmutz. Zu Öffnen und kostengünstig

Perfect protection against chips and
dirt. To open and cost-effective.

Seit igus® Mitte der 80er Jahre die ersten zu öffnenden und (zweiteiligen) e-rohre vorgestellt hat,
ergänzen viele Zusatzteile und Verbesserungen das
Programm. e-rohre sind einsetzbar in Bereichen mit
(heißen) Spänen, Schmutz und Staub. Entscheiden
Sie sich für die kostengünstige, alternative Serie R100
für Anwendungen mit langsamen und mittleren Geschwindigkeiten oder Serie R, für höhere Geschwindigkeiten.
Sehr guter Schutz gegen Späne (auch heiße Späne)
Robust und dicht
Wahlweise innen oder außen zu öffnen – Deckel
schwenkbar oder herausnehmbar

After igus® introduced the first snap-open (two-piece)
e-tubes in the mid 80s, many additional parts and innovations have been added to the product range. etubes are usable in applications with (hot) chips, dirt,
and dust. Use the cost-effective, alternative Series
R100 in applications with slow and medium speeds,
or Series R for higher speeds.

Mehr Informationen:
www.igus.de/de/R
www.igus.de/de/R100

More information:
www.igus.eu/eu/R
www.igus.eu/eu/R100

Excellent protection against chips (even hot chips)
Rugged and tight
Snap-open alternately along inside or outside –
swivelable or removable lid

E2 e-rohr R
HT-Version für den Einsatz bis 850°C ab Lager
HT version for use with temperatures up to 850°C

Problemlöser für Energiezuführungen im
Spänebereich – in 4 Größen verfügbar

Problem solver for energy supply systems in the chip area – 4 sizes available

Späne und Schmutz können die Lebensdauer von
Leitungen und Schläuchen erheblich beeinträchtigen.
Das RX-System ist ein extrem dichtes, aber dennoch
im Außenradius zu öffnendes, in der Form einzigartiges Kunststoff-Energierohr.
Im Außenradius zu öffnen
Glatte, gewölbte Außenkontur – Späne bleiben
nicht liegen
Angespritzte „Dichtlippen“ rundherum
Keine Öffnungen, Spalte, Hinterschnitte
Innenaufteilung und Ablegerinne lieferbar
Verdeckte Bolzen/Bohrungsverbindung und
Anschläge

Chips and dirt can affect the service life of cables and
hoses significantly.
The RX system is extremely tight, yet snaps open
along the outer radius – in the form of a unique plastic
energy tube.
Snap-open in the outer radius
Smooth, curved outer contour - chips do not stick
Injection-molded „sealing lip“ all around
No holes, cracks, undercuts
Interior separation and guide trough available
Covered pin/bore connection and stop dogs

Mehr Informationen:
www.igus.de/de/RX

More information:
www.igus.eu/eu/RX

26

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Deckel einzeln entnehmbar
Kleinere Teilung für ruhigen Lauf
Innnenhöhe 25-45 mm
www.igus.de/de/R

E2 e-tube R
Single lids
Smaller pitch for even smoother running
Inner height 25-45 mm
www.igus.eu/eu/R

E2 e-rohr R100
Kostengünstig
Deckel einseitig aufklappbar
Innnenhöhe 21-50 mm
www.igus.de/de/R100

E2 e-tube R100
Cost-effective
Snap-open lid on one side
Inner height 21-50 mm
www.igus.eu/eu/R100

products for machine tools ... safe quality & save money ...

27
... „grüne“ Automation ...

guidelok horizontal: Spänesichere Obertrumführung für lange Verfahrwege
guidelok horizontal: chip-resistant upper run guide for long travels

System P4: 57 % weniger Antriebsleistung bei 3 m/s
System P4: 57 % less drive power at 3 m/s

H = ab 258 mm

... freitragend bis zu 50 m ...

R = ab 75 mm

*
Horizontale Obertrumführung „guidelok“ für lange Verfahrwege bis 50 m freitragend im Spänebereich.
Zwischen den Gleitflächen des Ober- und Untertrums kann sich nichts festsetzen. Horizontal guidance
of the upper run “guidelok” for long travels up to 50 m unsupported in chip area.
e-ketten® für „grüne“ Automation bieten viel Einsparpotential, z.B. in der Blechbearbeitung
e-chains® for “green” automation have high possible savings, e.g. in sheet metal processing

Späneschutz: igus® guidelok

Chip protection: igus® guidelok

Gerade in Werkzeugmaschinen auf langen Verfahrwegen, wenn die e-kette® gleitend eingesetzt werden
muss, sind Metallspäne ein Problem. igus® guidelok
ist eine kostengünstige Lösung.
Späne können sich nicht zwischen den Gleitflächen des Ober- und Untertrums festsetzen
Enorme Erhöhung der freitragenden Längen
von e-ketten®, günstige Alternative zu Stahlketten
Weniger Zug-/Schubkraft notwendig (kleinere
Ketten, freitragend und Rollen = energieeffizient!)
Modulares System mit wenigen Teilen
* guidelok slimline „F“: vertikale Führung bis
7 m/s und 10 m/s2

Especially for long travels on machine tools, if the
e-chain® has to be gliding, metallic chips are a problem. igus® guidelok is a affordable solution.

Mehr Informationen:
www.igus.de/de/guidelok-HR

More information:
www.igus.eu/eu/guidelok-HR

Chips are not able to lodge themselves between
the gliding areas on the top and bottom run
Enormous increase of „self supporting“ length of
e-chains®, cost-effective alternative to steel chains
Lower push-/pull forces (smaller e-chains®, self
supporting and rollers = energy efficient)
Modular system with few parts
* guidelok slimline “F”: Vertical guide up to 7 m/s
and 10 m/s2

Freitragende Verfahrwege bis zu 50 m möglich
Unsupported travels up to 50 m possible

Durchbruch in der „grünen“ Fertigungsautomatisierung

Breakthrough in “green” production
automation

Energieketten-System P4: Schnelle, leise Energie-,
Daten- und Medienzuführungslösung für energieeffiziente Bearbeitungs- und Lagerprozesse.
Auf Verfahrwegen von zum Beispiel 40-50 m senkt
das signifikant die Strom- bzw. Betriebskosten. Insbesondere die kleinen Größen P4.32 und P4.42 eignen
sich für sogenannte „grüne“ Bearbeitungsprozesse
und Lagersysteme. Mit der rollenden Energiezuführungslösung haben Anlagen- und Maschinenbauer
bereits ab 3 m/s, besonders ab 3,5 m/s große Vorteile bei Ladeportalen für Automatisierungsprozesse
in der Fertigung. Im Vergleich zur Gleitreibung fällt die
Rollreibung um 75 % geringer aus – was bis zu 57 %
weniger Antriebsleistung bedeutet.

Energy chain system® P4: Fast, quiet energy, data
and media supply solution for energy efficient processing and storage processes.
On travel distances of 40-50 meters, for example, that
reduces the electricity and operating costs significantly. The small sizes P4.32 and P4.42 in particular are
suitable for so-called “green” machining processes
and storage systems. With the rolling energy supply
solution, plant and machinery manufacturers have
great benefits on loading gantries for automated production processes from 3 m/s, and especially from
3.5 m/s. Compared to sliding friction, rolling friction
comes out 75 % less – which means up to 57 % less
drive power.

Mehr Informationen:
www.igus.de/de/P4

More information:
www.igus.eu/eu/P4
System P4: Kleinere, stabiliere e-kette® mit leichteren, optimierten chainflex®-Leitungen, rollend

0%

28

-17%

-37%

-57%

Smaller, more stabile e-chains® with light weight and optimized chainflex® cables, rolling

29

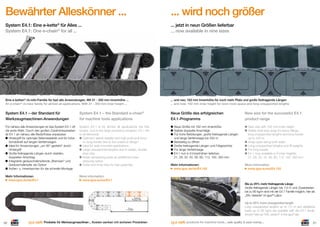

Bewährter Alleskönner ...

... wird noch größer

System E4.1: Eine e-kette® für Alles ...
System E4.1: One e-chain® for all ...

... jetzt in neun Größen lieferbar
... now available in nine sizes

Eine e-ketten®-/e-rohr-Familie für fast alle Anwendungen. Mit 21 - 350 mm Innenhöhe ...
An e-chain®-/e-tube family for almost all applications. With 21 - 350 mm inner height ...

... und neu: 162 mm Innenhöhe für noch mehr Platz und große freitragende Längen
... and new: 162 mm inner height for even more space and long unsupported lengths

System E4.1 – der Standard für
Werkzeugmaschinen-Anwendungen

System E4.1 – the Standard e-chain®
for machine tools applications

Neue Größe des erfolgreichen
E4.1-Programms

Für nahezu alle Anwendungen ist das System E4.1 oft
die erste Wahl. Durch den großen Zubehörbaukasten
ist E4.1 an nahezu alle Bedürfnisse anpassbar.
Hintergriff für optimale Seitenstabilität und für hohe
Schubkraft auf langen Verfahrwegen
Ideal für Anwendungen „um 90° gedreht“ durch
Hintergriff
Große freitragende Längen durch stabilen,
doppelten Anschlag
Integrierte geräuschdämpfende „Bremsen“ und
Geräuschdämpfer als Option
Außen- u. Innenlaschen für die schnelle Montage

System E4.1 is for almost all applications the first
choise. Due to the large accessory program, E4.1 fits
to all demands.
Optimum lateral stability and high push/pull force
on long travels due to the undercut design
Ideal for side-mounted applications
Large unsupported lengths due to stable, double
stop dog
Noise dampening pads as additional noisereducing option
Outer and inner links for fast assembly

Mehr Informationen:
www.igus.de/de/E4.1

More information:
www.igus.eu/eu/E4.1

+25%
~7m
30

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Neue Größe mit 162 mm Innenhöhe
Stabile doppelte Anschläge
Für hohe Befüllungen, große freitragende Längen
und lange Verfahrwege bis 450 m
Beidseitig zu öffnen
Große freitragende Längen und Füllgewichte
Für lange Verfahrwege
E4.1 nun in 9 Innenhöhen lieferbar:
21, 28, 32, 42, 56, 80, 112, 162, 350 mm
Mehr Informationen:
www.igus.de/de/E4.162

New size for the successful E4.1
product range
New size with 162 mm inner height
Stable dual stop dogs for heavy fillings,
long unsupported lengths and long travels
up to 450 m
Snap-open along both sides
Long unsupported lengths and fill weights
For long travels
E4.1 now available in 9 inner heights:
21, 28, 32, 42, 56, 80, 112, 162, 350 mm
More information:
www.igus.eu/eu/E4.162

Bis zu 25% mehr freitragende Länge
Große freitragende Längen bis 7,0 m und Zusatzlastenbis zu 90 kg/m sind mit der E4.1 Familie möglich, hier als
„XXL-Variante“ im igus®-Labor.
Up to 25% more unsupported length
Long unsupported lengths up to 7.0 m and additional
loads up to 90 kg/m are possible with the E4.1 family,
shown here as “XXL version” in the igus® lab.
products for machine tools ... safe quality & save money ...

31

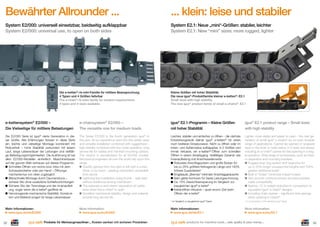

Bewährter Allrounder ...

... klein: leise und stabiler

System E2/000: universell einsetzbar, beidseitig aufklappbar
System E2/000: universal use, to open on both sides

System E2.1: Neue „mini“-Größen: stabiler, leichter
System E2.1: New “mini” sizes: more rugged, lighter

Die e-ketten®-/e-rohr-Familie für mittlere Beanspruchung.
4 Typen und 4 Größen lieferbar
The e-chain®-/e-tube family for medium requirements.
4 types and 4 sizes available

Kleine Größen mit hoher Stabilität.
Die neue igus®-Produktfamilie kleiner e-ketten®: E2.1
Small sizes with high stability.
The new igus® product family of small e-chains®: E2.1

e-kettensystem® E2/000 –
Die Vielseitige für mittlere Belastungen

e-chainsystem® E2/000 –
The versatile one for medium loads

igus® E2.1-Programm – Kleine Größen
mit hoher Stabilität

igus® E2.1 product range – Small sizes
with high stability

Die E2/000 Serie ist igus® vierte Generation in dieser Größe. Alle Erfahrungen flossen in diese Serie
ein: leichte und vielseitige Montage kombiniert mit
Robustheit – hohe Stabilität verbunden mit leisem
Lauf, lange Lebensdauer der Leitungen und vielfältige Befestigungsmöglichkeiten. Die Ausführung ist bei
allen E2/000-Modellen einheitlich. Maschinenbauer
auf der ganzen Welt vertrauen auf dieses Programm.
Schnelles Öffnen von rechts bzw. links mit dem
Schraubendreher oder per Hand – Öffnungsmechanismus von oben zugänglich
Blitzschnelle Montage durch Daumendruck –
sicherer Sitz ohne zusätzliche Schließvorrichtungen
Sicherer Sitz der Trennstege und der Innenaufteilung, sogar wenn die e-kette® geöffnet ist
Hervorragende mechanische Stabilität; Konstruktion und Material sorgen für lange Lebensdauer

The Series E2/000 is the fourth generation igus® in
this size. All our experience went into this series: easy
and versatile installation combined with ruggedness –
high stability combined with low-noise operation, long
service life for cables and manifold mounting options.
The version is standardized for all E2/000 models.
Mechanical engineers all over the world rely upon this
range.
Quickly opened from the right or left with a screwdriver or by hand – opening mechanism accessible
from above
Lightning fast installation using thumb – safe seat
without additional closing mechanism
The separators and interior separation sit safely,
even when the e-chain® is open
Excellent mechanical stability; design and material
provide long service life

Leichter, stabiler und einfacher zu öffnen - die nächste
Entwicklungsstufe kleiner igus® e-ketten® für einen
noch breiteren Einsatzzweck. Nicht zu öffnen oder im
Innen- und Außenradius aufklappbar, in 2 Größen und
immer inklusive, ein e-ketten®-Öffner zum schnellen
Öffnen in einem Arbeitsgang. Vielfältiges Zubehör wie
Innenaufteilung und Anschlusselemente.
Robustes Anschlagsystem und große Bolzen für
bis zu 25% größere freitragende Länge und 100%
höhere Zusatzlasten*
Eingebaute „Bremse“ minimiert Anschlaggeräusche
Sehr glatte Konturen für beste Leitungsschonung
Ca. 10% Gewichtseinsparung im Vergleich zur
baugleichen igus® e-kette®
Kettenöffner inklusive – spart enorm Zeit beim
Öffnen der e-kette®

Lighter, more stable and easier to open - the next generation of small igus® e-chains® for an even broader
range of applications. Cannot be opened or snapped
open in the inner or outer radius, in 2 sizes and always
including an e-chain® opener for fast opening in a single operation. Wide range of accessories, such as interior separation and mounting brackets.
Rugged stop dog system and large pins for
up to 25% longer unsupported lengths and 100%
greater additional loads*
Built-in “brake” minimizes impact noises
Very smooth contours ensure the best possible
cable compatibility
Approx. 10 % weight reduction in comparison to
equivalent igus® e-chain® designs
Including chain opener – significant time savings
when opening e-chains®

* im Vergleich zu baugleichen igus®-Typen

* in comparison to the identical igus® types

Mehr Informationen:
www.igus.de/de/E2.1

More information:
www.igus.eu/eu/E2.1

Mehr Informationen:
www.igus.de/de/E2000
32

More information:
www.igus.eu/eu/E2000
Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

products for machine tools ... safe quality & save money ...

33

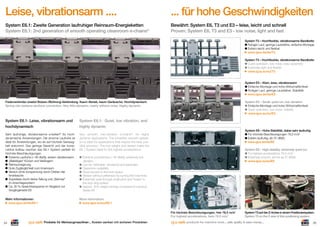

Leise, vibrationsarm ....

... für hohe Geschwindigkeiten

System E6.1: Zweite Generation laufruhiger Reinraum-Energieketten
System E6.1: 2nd generation of smooth operating cleanroom e-chains®

Bewährt: System E6, T3 und E3 – leise, leicht und schnell
Proven: System E6, T3 and E3 - low noise, light and fast
System T3 – Hochflexible, vibrationsarme Bandkette
Ruhiger Lauf, geringe Lautstärke, einfache Montage
Extrem leicht und flexibel
www.igus.de/de/T3
System T3 – Hochflexible, vibrationsarme Bandkette
Quiet operation, low noise, easy assembly
Extremely light and flexible
www.igus.eu/eu/T3

System E3 – Klein, leise, vibrationsarm
Einfache Montage und hohe Wirtschaftlichkeit
Ruhiger Lauf, geringe Lautstärke, Stabilität
www.igus.de/de/E3
Federverbinder ersetzt Bolzen-/Bohrung-Verbindung. Kaum Abrieb, kaum Geräusche. Hochdynamisch.
Spring clip replaces pin/bore connection. Very little abrasion, nearly without noise. Highly dynamic.

System E6.1: Leise, vibrationsarm und
hochdynamisch

System E6.1: Quiet, low vibration, and
highly dynamic

Sehr laufruhige, vibrationsarme e-ketten® für hochdynamische Anwendungen. Die enorme Laufruhe ist
ideal für Anwendungen, wo es auf höchste Genauigkeit ankommt. Das geringe Gewicht und der konstruktive Aufbau machen das E6.1 System perfekt für
höchste Beschleunigungen.
Extreme Laufruhe (< 46 db(A)), extrem vibrationsarm
„Beliebiges“ Kürzen und Verlängern
Reinraumeignung
Gute Zugänglichkeit zum Innenraum
Version ohne Vorspannung durch Drehen der
Innenlasche
Superleise durch kleine Teilung und „Bremse“
im Anschlagssystem
Ca. 30 % Gewichtsersparnis im Vergleich zur
Vorgängerserie E6

Very smooth, low-vibration e-chains®, for highly
dynamic applications. The incredibly smooth operation is ideal for applications that require the best possible precision. The low weight and design make the
E6.1 System ideal for the highest accelerations.

Mehr Informationen:
www.igus.de/de/E6.1

System E3 – Small, quiet run, low vibration
Einfache Montage und hohe Wirtschaftlichkeit
Quiet operation, low noise, stability
www.igus.eu/eu/E3

More information:
www.igus.eu/eu/E6.1

System E6 – Hohe Stabilität, dabei sehr laufruhig
Für höchste Beschleunigungen 78,5 m/s²
Extrem laufruhig, ab 37 dB(A)
www.igus.de/de/E6
System E6 – High stability, extremely quiet run
For highest accelerations 78.5 m/s2
Extremely smooth, as low as 37 dB(A)
www.igus.eu/eu/E6

Extreme smoothness (< 46 db(A)), extremely low
vibration
Can be “arbitrarily” shortened and extended
Cleanroom suitability
Good access to the inner space
Version without pretension by turning the inner links
Extremely quiet through small pitch and “brake” in
the stop dog system
Approx. 30% weight savings compared to previous
Series E6

Für höchste Beschleunigungen, hier 78,5 m/s2
For highest accelerations, here 78.5 m/s2
34

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

System T3 auf der Z-Achse in einem Positioniersystem.
System T3 on the Z-axis of this positioning system.

products for machine tools ... safe quality & save money ...

35

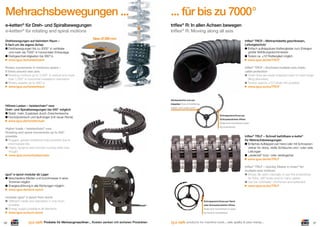

Mehrachsbewegungen ...

... für bis zu 7000°

e-ketten® für Dreh- und Spiralbewegungen
e-ketten® für rotating and spiral motions

triflex® R: In allen Achsen bewegen
triflex® R: Moving along all axis

Drehbewegungen auf kleinstem Raum –
8-fach um die eigene Achse
Drehbewegungen bis zu 3000° in vertikaler
und mehr als 7000° in horizontaler Einbaulage
Drehgeschwindigkeiten bis 360°/s
www.igus.de/twisterband

New: Ø 290 mm

triflex® TRCF – Mehrachskette geschlossen,
Leitungsschutz
Einfach aufklappbare Kettenglieder zum Einlegen
großer Befüllungsdurchmesser
Torsion ca. ±10°/Kettenglied möglich
www.igus.de/de/TRCF

Rotary movements in minimum space –
8 times around own axis
Rotating motions up to 3,000° in vertical and more
than 7,000° in horizontal installation orientation
Rotary speeds up to 360°/s
www.igus.eu/twisterband

triflex® TRCF – Enclosed multiple-axis chain,
cable protection
Chain links are easily snapped open to insert large
filling diameters
Torsion approx ±10°/chain link possible
www.igus.eu/eu/TRCF

Störkantenfrei und auf-

Höhere Lasten – twisterchain new
Dreh- und Spiralbewegungen bis 540° möglich
Stabil, mehr Zusatzlast durch Zwischenlasche
Hochdynamisch und laufruhiger (mit neuer Rinne)
www.igus.de/twisterchain
®

Higher loads – twisterchain new
Rotating and spiral movements up to 540°
possible
Rugged, greater additional load possible due to
intermediate link
Highly dynamic and smooth-running (with new
trough)
www.igus.eu/eu/twisterchain
®

klappbar Free of interfering
edges, and snaps open
Schnappverschluss per
Schraubendreher öffnen
Snap lock mechanism open
by screwdriver

triflex® TRLF – Schnell befüllbare e-kette®
für Mehrachsbewegungen
Einfaches Aufklappen per Hand oder mit Schraubendreher für dicke, steife Schläuche und / oder viele
Leitungen
„Jederzeit“ kürz- oder verlängerbar
www.igus.de/de/TRLF
triflex® TRLF – Quickly fillable e-chain® for
multiple-axis motions
Simply flip open manually or use the screwdriver
for thick, stiff hoses and/or many cables
Can be “arbitrarily” shortened and extended
www.igus.eu/eu/TRLF

igus® e-spool modular ab Lager
Verschiedene Medien und Durchmesser in einer
Trommel möglich
Energiezuführung in alle Richtungen möglich
www.igus.de/de/e-spool
modular igus® e-spool from stock
Different media and diameters in one drum
possible
Energy supply possible in all directions
www.igus.eu/eu/e-spool
36

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Schnappverschluss per Hand
oder Schraubendreher öffnen
Snap lock mechanism to open
by hand or screwdriver

products for machine tools ... safe quality & save money ...

37

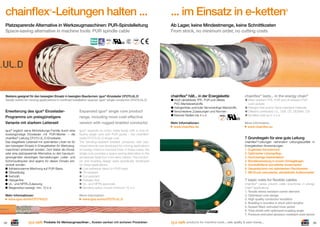

chainflex -Leitungen halten ...

... im Einsatz in e-ketten

Platzsparende Alternative in Werkzeugmaschinen: PUR-Spindelleitung
Space-saving alternative in machine tools: PUR spindle cable

Ab Lager, keine Mindestmenge, keine Schnittkosten
From stock, no minimum order, no cutting costs

®

®

RoHS

Bestens geeignet für den bewegten Einsatz in beengten Bauräumen: igus®-Einzelader CF270.UL.D
Ideally suited for moving applications in confined installation spaces: igus® single conductor CF270.UL.D

Erweiterung des igus® EinzeladerProgramms um preisgünstigere
Variante mit starkem Leiterseil

Expanded igus® single core product
range, including more cost-effective
version with rugged braided conductor

igus® ergänzt seine Motorleitungs-Familie durch eine
kostengünstige Einzelader mit PUR-Mantel – die
chainflex®-Leitung CF270.UL.D-Einzelader.
Das biegefeste Leiterseil mit optimierten Litzen ist für
den bewegten Einsatz in Energieketten für Werkzeugmaschinen entwickelt worden. Dort bietet die Einzelader eine platzsparende Alternative zu den bauraumsprengenden vieradrigen Servoleitungen. Leiter- und
Schirmaufbauten sind eigens für diesen Einsatz entwickelt worden.
Adhäsionsarme Mischung auf PUR-Basis
Ölbeständig
Kerbzäh
Halogenfrei
UL- und NFPA-Zulassung
Biegeradius bewegt: min. 10 x d

igus® expands its motor cable family with a cost-effective single core with PUR jacket – the chainflex®
cable CF270.UL.D-single core.
The bending-resistant braided conductor with optimised strands was developed for moving applications
on energy chains in machine tools. In these cases, the
single core provides a space-saving alternative to the
excessively large four-core servo cables. The conductor and braiding design were specifically developed
for these applications.
Low-adhesion blend on PUR base
Oil-resistant
Cut-resistant
Halogen-free
UL- and NFPA approvals
Bending radius moved minimum 10 x d

Mehr Informationen:
www.igus.de/de/CF270ULD

More information:
www.igus.eu/eu/CF270.UL.D

38

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

chainflex® hält... in der Energiekette
Hoch abriebfeste TPE, PUR und ölfeste
PVC-Mantelwerkstoffe
Halogenfreie und/oder flammwidrige Werkstoffe
Verschiedene Zulassungen und Normen
Kleinste Radien bis 4 x d
Mehr Informationen:
www.chainflex.de

chainflex® lasts... in the energy chain®
Wear resistant TPE, PUR and oil-resistant PVC
outer jackets
Halogen-free and/or flame-retardant materials
Different certificates: UL, CSA, CE, DESINA, CEI
Smallest radii up to 4 x d
More information:
www.chainflex.eu

7 Grundregeln für eine gute Leitung

4
2
1

3
5
6

7

chainflex®-Leitungen verhindern Leitungsausfälle in
Energieketten-Anwendungen.
1. Zugfestes Kernelement
2. Optimierter Litzenaufbau
3. Hochwertige Aderisolation
4. Bündelverseilung in kurzen Schlaglängen
5. Zwickelfüllend extrudierter Innenmantel
6. Gesamtschirm mit optimiertem Flechtwinkel
7. Mit Druck extrudierter, abriebfester Außenmantel

7 basic rules for flexible cables
chainflex® cables prevent cable downtimes in energy
chain® applications.
1. Tensile stress resistant center element
2. Optimised core design
3. High quality conductor insulation
4. Braiding in bundles in short pitch lengths
5. Gusset filled, extruded inner jacket
6. Total shield with optimized braiding angle
7. Pressure extruded abrasion-resistant outer jacket

products for machine tools ... safe quality & save money ...

39
Leitungen für lineare ...

... und Torsionsbewegungen

chainflex®-Leitungen für lineare Bewegungen
chainflex® cables for linear movements

chainflex®-Leitungen für Torsionsbewegungen
chainflex® cables for torsion movements

PUR-Steuerleitungen control cables

RoHS

± 180°/m

CF77.UL.D Steuerleitung für hohe Beanspruchung, öl- und kühlmittelbeständig, flammwidrig, kerbzäh, PVCund halogenfrei, Mindestbiegeradius bis 6,8 x d control cable for high load requirements, resistant to oils and
cooling agents, flame retardant, notch tough, free of PVC and halogen, minimum bending radius up to 6.8 x d

PUR-Datenleitungen data cables

RoHS

CF240.PUR Datenleitung für hohe Beanspruchung, geschirmt mit 90% Bedeckung, öl- und kühlmittelbeständig,
kerbzäh, PVC- und halogenfrei, flammwidrig, Mindestbiegeradius bis 10 x d data cable for high load requirements,
shielded with 90% cover, resistant to oils and coolants, notch proof, PVC-free/halogen-free, flame-retardant, minimum bending radius up to 10 x d

PUR-Mess-Systemleitungen measuring system cables

RoHS

CF111.D / CF113.D Mess-Systemleitung für hohe Beanspruchung, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, Mindestbiegeradius bis 7,5 x d measuring system cable for high load requirements, shielded,
resistant to oils and coolants, notch proof, flame-retardant, minimum bending radius up to 7.5 x d

RoHS

PUR-Servoleitungen servo cables

CF270.UL.D / CF27.D Servoleitung für hohe Beanspruchung, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, PVC- und halogenfrei, Mindestbiegeradius bis 7,5 x d servo cable for high load requirements, shielded, resistant
to oils and coolants, notch proof, flame-retardant, PVC-free/halogen-free, minimum bending radius up to 7.5 x d

RoHS

Große Leitungsfamilie für Roboter – über
75 tordierbare Leitungen ab Lager

Large cable family for robots – more
than 75 twistable cables from stock

igus® bietet ab Lager für jeden Leitungsbereich
Lösungen für die Torsion an. Damit bietet sich die
Möglichkeit, Torsionsleitungen auch in kleinen
Mengen schnell und einfach zu nutzen.
Steuer- , Daten-, Bus-, Hybrid-, LWL-, Motorund Servoleitungen
Ab 1 Meter, keine Mindestbestellmenge
28 Millionen Zyklen getestet, Test Nr. 3105

igus® provides torsion solutions for any cable application from stock. This presents the option to quickly
and easily make use of torsion cables even in small
quantities.
Control, data, bus, hybrid, fibre optic, power and
servo cables
From 1 m, no minimum order quantity
28 Mio. cycles tested, Test No. 3105

Mehr Informationen:
www.igus.de/de/cfrobot

More information:
www.igus.eu/eu/cfrobot

± 180° auf 1 m; 3.000.000 Zyklen getestet
±180° at 1 m; 3,000,000 cycles tested

PUR-Busleitungen bus cables
CFBUS.PUR Busleitung für Profibus, Profinet, Ethernet und CAN-Bus, geschirmt, ölbeständig, kühlmittelbeständig,
PVC- und halogenfrei, kerbzäh, flammwidrig, Mindestbiegeradius: 12,5 x d bus cable for profibus, profinet, ethernet and CAN-Bus, shielded, oil-resistant, coolant resistant, PVC-free/halogen-free, notch-resistant, flame-retardant,
minimum bending radius: 12,5 x d
40

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

products for machine tools ... safe quality & save money ...

41

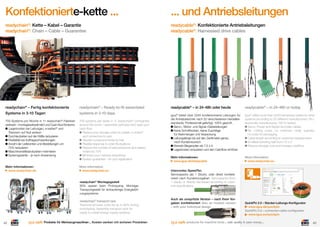

Konfektionierte-kette ...

... und Antriebsleitungen

readychain®: Kette – Kabel – Garantie
readychain®: Chain – Cable – Guarantee

readycable®: Konfektionierte Antriebsleitungen
readycable®: Harnessed drive cables

readychain® – Fertig konfektionierte
Systeme in 3-10 Tagen

readychain® – Ready-to-fit assembled
systems in 3-10 days

readycable® – in 24-48h oder heute

readycable® – in 24-48h or today

700 Systeme pro Woche in 11 readychain®-Fabriken
weltweit – montagezeitoptimiert und Cash-flow fördernd.
Lagerkosten bei Leitungen, e-ketten® und
Steckern auf Null senken
Durchlaufzeiten auf die Hälfte reduzieren
Flexibilität bei Auftragsschwankungen
Anzahl der Lieferanten und Bestellungen um
75% reduzieren
Maschinenstillstandszeiten minimieren
Systemgarantie – je nach Anwendung

700 systems per week in 11 readychain® companies
around the world – assembly-optmized and raise your
cash-flow.
Reduce your storage costs for cables, e-chains®
and connectors to zero
Shorten turnaround times by half
Flexible response to order fluctuations
Reduce the number of subcontractors and related
orders by 75%
Minimize your machine downtimes
System guarantee – for your application

igus® bietet über 2240 konfektionierte Leitungen für
die Antriebstechnik nach 20 verschiedenen Herstellerstandards. Professionell gefertigt, 100% geprüft.
Servo-, Motor- und Signal-/Geberleitungen
Keine Schnittkosten, keine Zuschläge
für Kleinmengen und Verpackung
Leitungslänge bis auf den Zentimeter genau
nach Kundenwunsch
Kleinste Biegeradien ab 7,5 x d
Lagerkosten reduzieren und den Cashflow erhöhen

igus® offers more than 2240 harnessed cables for drive
systems according to 20 different manufacturers. Professionally manufactured, 100 % tested.
Servo, Power and Signal-/encoder cables
No cutting costs, no minimum order quantity,
no costs for packaging
Cable length according to customer requirements
Smallest bending radii from 7,5 x d
Reduce storage cost and increase cashflow

Mehr Informationen:
www.igus.de/readycable

More information:
www.readychain.eu

Mehr Informationen:
www.readychain.de

More information:
www.readychain.eu

readychain® Montagegestell
80% sparen beim Prototyping. MontageTransportgestell für einbaufertige Energieführungssysteme.
readychain® transport rack
Reduces process costs by up to 80% during
prototyping. Assembly transport rack for
ready-to-install energy supply systems.
42

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Intercontec SpeedTec
Servicepacks (ab 1 Stück), oder direkt konfektioniert nach Kundenvorgaben. Servicepacks (from
1 piece), or directly harnessed according to customer specifications

Auch als umspritzte Version – nach Ihren Vorgaben konfektioniert Also as molded version
– with your individual design

QuickPin 2.0 – Stecker-Leitungs-Konfigurator
www.igus.de/quickpin
QuickPin 2.0 – connector-cable configurator
www.igus.eu/quickpin

products for machine tools ... safe quality & save money ...

43

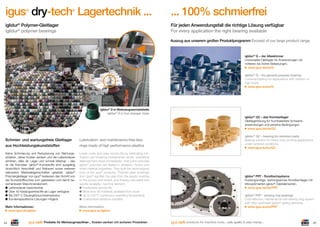

igus dry-tech Lagertechnik ...

... 100% schmierfrei

iglidur® Polymer-Gleitlager
iglidur® polymer bearings

Für jeden Anwendungsfall die richtige Lösung verfügbar
For every application the right bearing available

®

®

Auszug aus unserem großen Produktprogramm Excerpt of our large product range

iglidur® G – der Alleskönner
Universelles Gleitlager für Anwendungen mit
mittleren bis hohen Belastungen.
www.igus.de/de/G
iglidur® G – the general purpose bearing
Universal bearing for applications with medium to
high loads.
www.igus.eu/eu/G

iglidur® D in Werkzeugwechslerkette
iglidur® D in tool changer chain
iglidur® Q2 – das Hochlastlager
Gleitlagerlösung für hochbelastete Schwenkanwendungen und extreme Bedingungen.
www.igus.de/de/Q2

Schmier- und wartungsfreie Gleitlager
aus Hochleistungskunststoffen

Lubrication- and maintenance-free bearings made of high performance plastics

Keine Schmierung und Reduzierung von Wartungsarbeiten, dabei Kosten senken und die Lebensdauer
erhöhen, alles ab Lager und schnell lieferbar – das
ist die Kernidee. iglidur®-Kunststoffe sind ausgiebig
hinsichtlich Verschleiß und Reibwert sowie weiteren
relevanten Materialeigenschaften getestet. iglidur®
Polymergleitlager von igus® bedeuten den Schritt von
der Kunststoffbuchse zum getesteten und damit berechenbaren Maschinenelement.
Lebensdauer berechenbar
Über 40 Katalogwerkstoffe ab Lager verfügbar
Bis 250° C Dauergebrauchstemperatur
Kundenspezifische Lösungen möglich

Lower costs and raise service life by eliminating lubrication and lowering maintenance works, everything
delivered from stock immediately - that is the core idea
iglidur® polymers are tested in abrasion, friction and
other material properties. They built the technological
core of the igus® products. Polymer plain bushings
from igus® signifies the step from the plastic bushing
to the proven and tested, and thereby calculable and
quickly available, machine element.
Predictable service life
More than 40 materials available from stock
Up to 250°C continuous operating temperature
Customised solutions possible

Mehr Informationen:
www.igus.de/iglidur

More information:
www.igus.eu/iglidur

44

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

iglidur® Q2 – bearing for extreme loads
Bearing solution for heavy-duty pivoting applications
under extreme conditions.
www.igus.eu/eu/Q2

iglidur® PRT - Rundtischsysteme
Kostengünstige, wartungsarmes Rundtischlager mit
tribooptimierten iglidur®-Gleitelementen.
www.igus.de/de/PRT
iglidur® PRT - slewing ring bearings
Cost-effective, maintenance-free slewing ring system
with tribo-optimised iglidur® gliding elements.
www.igus.eu/eu/PRT

products for machine tools ... safe quality & save money ...

45
igus dry-tech Lagertechnik ...

... Linear- & Antriebstechnik

Schmierfrei, leicht, leise, modular, langlebig, kostengünstig ...
Lubrication-free, light, quiet, modular, durable, economical ...

... wartungsfrei, schmutzunempfindlich, korrosionsbeständig, Trockenlauf
... maintenance-free, resistant to dirt, corrosion-resistant, dry-running

®

®

Wartung nur alle 2 Jahre: drylin® R-Lineargleitlager im FüllschuhMechanismus einer Presse Maintenance even after 2 years: drylin® R
linear bearing in filling-shoe mechanism of a comaction unit

drylin® ist ein Programm von schmiermittelfreien
Lineargleitlagern das auf dem Prinzip Gleiten anstatt
Rollen aufbaut. Als Gleitflächen werden tribooptimierte iglidur®-Hochleistungspolymere verwendet. Die
drylin®-Linearsysteme verfahren im Trockenlauf und
sind wartungsfrei. Lieferbar sind Linearführungen
auf Schienen oder Rundwellenbasis. In der drylin®Antriebstechnik werden Systeme mit Spindeltrieb
oder Zahnriemen mit oder ohne Motor anschlussfertig
geliefert.
Wartungsfreier Trockenlauf
Beständig gegen Schmutz, Staub und Feuchtigkeit
Leicht und leise
Verschleißfest und korrosionsbeständig
Unempfindlich gegen Stöße und Schwingungen
Hohe statische Tragfähigkeit

drylin® is a range of lubrication free linear bearings
which are based on the principle gliding instead of
rolling. As gliding areas tribological optimized iglidur®
high-performance polymers will be used. All drylin®
linear systems run dry and are maintenance-free.
drylin® linear guide systems based on rail guides and
round shaft basis are available. drylin® drive technology provides linear modules driven by a trapezoidal/
high helix thread or toothed belt ready to use with or
without implemented motor.
Maintenance-free dry-running
Resistant to dirt, dust and humidity
Lightweight and very quiet run
Wear-resistant and corrosion-resistant
Insensitive to impacts and vibrations
High static load capacity

Mehr Informationen:
www.igus.de/drylin

More information:
www.igus.eu/drylin

46

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

Das schmier- und wartungsfreie Lieferprogramm
der drylin®-Lineartechnik beinhaltet 5 eigenständige
Baureihen.
drylin® T-Schienenführungen als Alternativen zu
gängigen Kugelumlaufführungen
drylin® N-Flachführungen für enge Bauräume
drylin® W als universeller Linearbaukasten mit
vielen Profilen und Schlittenvarianten
drylin® Q – verdrehsichere Vierkantführungen
drylin® R-Wellenführungen als Baukasten –
kompatibel zu Standard-Kugelbuchsen
www.igus.de/de/drylin-linear

The portfolio of lubricant- and maintenance free
drylin® linear technology comprises of 5 seperate
sizes.
drylin® T rail guide systems as alternative to
standard commercial ball guide systems
drylin® N low profile guide systems for small space
drylin® W is a universal linear system with different
profiles and carriage options
drylin® Q – torque resistant square linear guides
drylin® R round shaft guide systems as an
alternative to ball linings
www.igus.eu/eu/drylin-linear
drylin® SD-Gewindetriebe
Große Vielfalt von selbstschmierenden Kunststoffmuttern auf passenden Gewindespindeln
Schmutzunempfindlich, schmierfrei
www.igus.de/de/drylinSD
drylin® SD lead screw drives
Large range of self-lubricating polymer nuts with
suitable lead screw drives
Resistant to dirt, lubrication-free
www.igus.eu/eu/drylinSD
drylin®-Antriebstechnik
Komplette Lineareinheiten mit Spindeltrieb (Trapezoder Steilgewinde) oder Zahnriemen
Für manuelle Verstellungen oder elektrisch mit Motor
www.igus.de/drylin-antrieb
drylin® drive technology
Complete linear units with lead screw drive
(trapezoidal or high helix thread) or belt drive
For manual adjustments or electrical with motor
www.igus.eu/drylin-drive

products for machine tools ... safe quality & save money ...

47

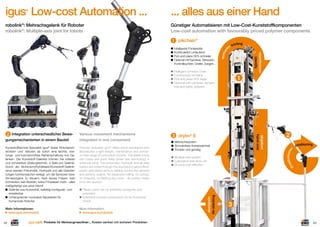

igus Low-cost Automation ...

... alles aus einer Hand

robolink®: Mehrachsgelenk für Roboter
robolink®: Multiple-axis joint for tobots

Günstiger Automatisieren mit Low-Cost-Kunststoffkomponenten
Low-cost automation with favourably priced polymer components
ns

sorti

Intelligent conveyor chain
Continuously revolving
Pick and place 30% faster
Optional with cameras, sensors,
indicator lights, grippers ...

Kunststofftechnik-Spezialist igus bietet Roboterentwicklern und -laboren ab sofort eine leichte, wartungs- und korrosionsfreie Reihenschaltung von Gelenken. Die Kunststoff-Gelenke können frei rotieren
und schwenken (Seilzugtechnik, 4 Seile pro Gelenk).
Durch die Aluminium/Kohlefaser/Kunststoff-Gelenkarme werden Pneumatik, Hydraulik und alle Datenleitungen funktionssicher verlegt, um die Sensoren bzw.
Sinnesorgane zu steuern. Kein teures Fräsen, kein
Schneiden, kein Basteln, keine Frickeleien mehr – alles
maßgefertigt aus einer Hand!
Gelenke aus Kunststoff, beliebig konfigurier- und
erweiterbar
Umfangreicher modularer Baukasten für
humanoide Roboter

Polymer specialist igus offers robot developers and
laboratories a light weight, maintenance and corrosion-free range of connection of joints. The plastic joints
can rotate and pivot freely (draw wire technology, 4
wires per joint). The pneumatic, hydraulic and all data
cables are routed through the aluminium/carbon fibre/
plastic articulated arms to reliably control the sensors
and sensory organs. No expensive milling, no cutting,
no tinkering, no fiddling any more – all custom made
from one source!

Mehr Informationen:
www.igus.de/robolink

More information:
www.igus.eu/robolink

®

48

®

Plastic joints can be arbitrarily configured and
extended
Extensive modular construction kit for humanoid
robots

Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten

3 drylin® E
Mehrachssystem
Schmierfreie Antriebseinheit
Trocken und günstig
Multiple-axis-system
Lubrication-free drive unit
Dry and cost-effective

abstapeln
de-stacking

gungsmechanismen in einem Bauteil

Various movement mechanisms
integrated in one component

1

abgeben
hand over

2 Integration unterschiedlicher Bewe-

orting
identifizieren
identify

Intelligente Förderkette
Kontinuierlich umlaufend
Pick and place 30% schneller
Optional mit Kameras, Sensoren,
Kontrolleuchten, Greifer, Zangen...

ere

1 pikchain®

2
positioning

sitionieren
Po

®

3
49
igus Services ...

www.igus-machinetools.de

Montageservice, Onlinetools, igus®-Service...ab Lager in 24h!
Assembly service, online tools, igus® service... from stock in 24h!

Eine Auswahl an wichtigen Online-Werkzeugen für Ihre Branche
A selection of important Online-Tools for your industrial sector

®

QuickChain.100

Auslegen & Berechnen
Calculation & layout of
e-chains®
www.igus.de/eks-experte
www.igus.eu/ecs-expert

QuickFind

Finden & Vergleichen
Product finder
www.igus.de/eks-finder
www.igus.eu/ecs-finder

QuickCad spiral
Sichern Sie sich eine fehlerfreie Montage und
vermeiden Sie Stillstandszeiten und zusätzliche
Kosten – mit dem igus® e-kettensysteme®Montageservice
Produkte und Dienstleistung aus einer Hand –
weniger Logistikaufwand für Sie
igus®-Systemgarantie
www.igus.de/montageservice
igus®-Katalogprogramm
igus® catalog product range
Auszüge des Katalogprogrammes auf den
nächsten Seiten, alle igus®-Kataloge bestellbar unter www.igus.de/katalog
Excerpt of catalog on next pages, order
igus® catalogs online www.igus.eu/catalog
Lieferzeiten ab Lager. 24h oder auf Anfrage.
Delivery from stock. 24h or on request.
Die Lieferungen verlassen innerhalb von 24 h
unser Haus. Auf Ihren Wunsch auch mit
Express-Sendung oder anderen Sonderfahrten. The goods leave igus® within 24
hrs. On request we can deliver via express
or special delivery.

Get an accurate assembly and avoid machine
downtimes and extra costs – with the igus®
e-chainsystem® assembly service
Products and services from one source –
less logistical hassle for you
igus® system guarantee
www.igus.eu/assemblyservice
Onlineshop
Nutzen Sie www.igus.de. Dort finden Sie
unser gesamtes Sortiment. Bestellen Sie
rund um die Uhr. See www.igus.eu. There
you can find our whole product range. Order
around the clock.

Spiralförmige e-ketten®
spiral e-chains®
www.igus.de/twisterkonfigurator
www.igus.eu/twisterconfigurator

QuickPin 2.0

Stecker-Leitungs-Konfigurator Connector-cable
configurator
www.igus.de/quickpin
www.igus.eu/quickpin

=

QuickLin

drylin® Systemauslegung
drylin® system design

www.igus.de/drylin-experte
www.igus.eu/drylin-expert

QuickChain.13

QuickLife

Produktfinder bis 13 m
product finder up to 13 m
www.igus.de/quickchain13
www.igus.eu/quickchain13

QuickFill

e-ketten®-Befüllungsexperte e-chain® filling
expert
www.igus.de/ia-konfigurator
www.igus.eu/filling-configurator

e-ketten®-Lebensdauer
Service life of e-chains®
www.igus.de/eks-lebensdauer
www.igus.eu/ecs-lifetime

QuickCad circular

Kreisförmige e-ketten®
e-chains® with circular
motion
www.igus.de/rbr-konfigurator
www.igus.eu/rbr-configurator

QuickCable

QuickLife

Produktfinder Leitungen
Product finder cables
www.igus.de/quickcable
www.igus.eu/quickcable

QuickBearing

iglidur®-Produktfinder
iglidur® product finder
www.igus.de/iglidur-produktfinder
www.igus.eu/iglidur-productfinder

QuickLin

Produktfinder Antriebstechnik product finder
drive technology
www.igus.de/sht-produktfinder
www.igus.eu/sht-productfinder

Lebensdauerberechner
Service life calculation
www.igus.de/cf-lebensdauer
www.igus.eu/cf-lifetime

QuickBearing.custom

Halbzeuge-Finder
Product finder for stock
bars
www.igus.de/halbzeuge-produktfinder
www.igus.eu/stockbar-productfinder

=

QuickRobolink

MehrachsgelenkKonfigurator Multi-axisjoint configurator
www.igus.de/robolink-konfigurator
www.igus.eu/robolink-configurator

Bestellzeiten Ordering times
Montag bis Freitag 7:00 - 20:00 Uhr
Samstag 8:00 - 12:00 Uhr
Monday to Friday 7:00 am - 8:00 pm
Saturday 8:00 am - 12:00 pm
Bestell-Hotline Hotline
Telefon Phone +49-2203 9649-800
Fax
+49-2203 9649-222

www.igus-machinetools.de
Sie haben Fragen?
You have questions?
Bei Fragen rufen Sie uns an oder nutzen Sie unsere Online-Werkzeuge unter www.igus.de.
For questions and more information call us
or use our onlinetools on www.igus.eu.
50

Kostenlose Muster
Free samples
Bestellen Sie sich Ihr kostenloses igus®Produktmuster online unter www.igus.de/
muster. Order your free sample of any igus®
product online at www.igus.eu/samples

Weitere Informationen, Anwendungen, Videos
und Produktdetails online.

www.igus-machinetools.com
There you can find information, applications,
videos and product details.
products for machine tools ... safe quality & save money ...

51
Nah am Kunden – weltweit ...

igus® North America
East Providence

igus® Canada
Toronto office, Concord

Joe Ciringione

Scott Parker

igus -Werkzeugmaschinen-Spezialisten bei Ihnen vor Ort
igus® machine tools specialists in your country

Phone: +1 401 438-2200
Mobile: +1 800 521 2747
E-mail: jciringione@igus.com

Phone: +1 905 7608448
Mobile: +1 800 9652496
E-mail: sparker@igus.com

igus® Brazil
São Paulo

igus® India
Bangalore

®

HQ igus® Germany - Köln

Markus Kogelmann

Michael Blaß

Industry Manager
Machine tools (DE, AT, CH)
Phone: +49 8237 9529-736
Fax:
+49 8237 9529-737
E-Mail: mkogelmann@igus.de

Prokurist
Leiter Branchenmanagement
Phone: +49 2203 9649-380
Fax:
+49 2203 9649-222
E-Mail: mblass@igus.de

Marcelo Bombo

Kiran Kurian

Phone: +55 1981768736
Fax
+55 1135314488
E-mail: mbombo@igus.com.br

Phone: +91 80 391278-09
Mob.: +91 9341957166
E-Mail: kiran@igus.in

igus® France
Fresnes (Paris)

igus® Spain
Guipuzcoa

igus® China
Shanghai

igus® Japan
Tokyo

Didier Ribault

Alberto Tolosa

Felix Wang 王军

Takamasa Goto

Phone: +33 1 49849815
Port.: +33 6 09414600
E-mail: d.ribault@igus.fr

Móvil: +34 617495762
Fax:
+34 93 6473951
E-mail: atolosa@igus.es

Phone: +86 21 51303128
E-Mail: fwang@igus.com.cn

Phone: +81 3-5819-2030
E-Mail: tgoto@igus.co.jp

igus® UK
Northhampton

igus® Italia
Robbiate (Milan)

igus® Taiwan
Taichung

igus® Korea
Incheon

Justin Leonard

Marcello Mandelli

Vincent Chiang

Junghoon Kim

Phone: +44-1604 677240
Fax
+44-1954 715464
E-mail: jleonard@igus.co.uk

Phone: +39 039 5906241
Cellulare: +39 335 6972287
E-mail: mmandelli@igus.it

Phone: +886 4 2358-1000
Fax:
+886 4 2358-1100
E-Mail: vchiang@igus.com.tw

Phone: +82 32 82129-11
Fax:
+82 32 82129-13
E-mail: jkim@igus.kr

igus® Austria
Ampflwang

igus® Switzerland
Neuendorf

igus® Singapore – HQ Asean
Petaling Jaya

igus® Mexico
Toluca

Dieter Bencer

Thomas Rogger

Frankie Poo

Francisco Marquez

Tel.:
+43 7675 4005 0
Fax:
+43 7675 303
E-Mail: dbencer@igus.at

52

HQ igus® Germany - Köln

Tel.:
+41 62 38097-16
Fax:
+41 62 38897-99
E-mail: t.rogger@igus.ch

Phone: +65 64 871411x838
Mobile: +65 96 413290
E-Mail: frankie@igus.com.sg

Phone: +52 1 7222643923
Fax:
+52 728284-3187
E-mail: fmarquez@igus.com

53
igus® worldwide
igus® offices
igus® distributors
1 Germany
igus GmbH
Spicher Str. 1a
51147 Köln
P.O.Box 90 61 23
51127 Köln
Phone +49 2203 9649-0
Fax +49 2203 9649-2 22
info@igus.de, www.igus.de
®

11 China

19 Estonia

27 Ireland

38 Mexico

igus® Shanghai Co., Ltd.
No.46 Warehouse,
11 Debao Road, WGQ FTZ,
Shanghai 200131,
P.R.China
Shanghai 200131, P.R.C.
Phone +86 21 51303100
Fax +86 21 51303200
master@igus.com.cn

igus® OÜ
Lõõtsa 4A
Tallinn 11415
Phone +372 667 5600
Fax
+372 667 5601
i_estonia_e@igus.de

igus® Ireland
51A Caswell Road
Brackmills
Northampton NN4 7PW
Phone +44-1604 677240
Fax +44-1604 677242
sales@igus.ie

igus® México S. de R.L. de C.V.
Boulevad Aeropuerto Miguel
Alemán 160 Int. 135

12 Colombia

Colsein Ltda
Calle 82 # 5–48
Bogota
2 Australia
Phone +57 6108448-121
Treotham Automation Pty. Ltd. mercadeo@colsein.com.co
14 Sydenham Road
Brookvale NSW 2100
13 Costa Rica
Phone +61 2 9907-17 88
Enesa Equipos
Fax +61 2 9907-1778
Neumaticos S.A.
info@treotham.com.au
Del Colegio Marista
100 este, 200 sur, 25 este
3 Austria
Urbanizacion Ciruelas
®
igus polymer Innovationen
Alajuela, Costa Rica
GmbH
Phone +506 2440-2393
Ort 55
Fax +506 2440-2393
4843 Ampflwang
equiposneumaticos@enesa.net
Phone +43 7675 4005-0
Fax +43 7675 3203
14 Croatia
igus-austria@igus.at
Hennlich, Industrijska
d. o. o.
4 Argentina
Stupni koobreška 17
Borimport S.R.L.
Stupni ki Obrež
Guevara 275 (C1427BRE) –
10255 Gornji Stupnik
Capital Federal
Phone +385 1 3 874334
Buenos Aires - Argentina
Fax +385 1 3 874336
Phone +54 11 4556-1000
hennlich@hennlich.hr
Fax +54 11 4556-1000
Mobil (011) 15 52617545
15 Czech Republic
igus@borimport.com
Hennlich s.r.o.
Českolipská 9
5 Belarus
412 01 Litoměřice
SOOO Hennlich
Phone e-chains®
Kharkovskaya Str. 90-8
+420 416 7113 32
Minsk, 220015
Phone bearings
Phone +375 17 207-1828
+420 416 7113 39
Fax +375 17 207-3921
Fax +420 416 7119 99
info@hennlich.by
lin-tech@hennlich.cz

20 Finland
SKS Mekaniikka Oy
Martinkyläntie 50
01720 Vantaa
Phone +358 20 7646522
Fax +358 20 7646824
mekaniikka@sks.fi
20 Finland – chainflex®
SKS Automaatio Oy
Martinkyläntie 50
01720 Vantaa
Phone +358 20 7646748
Fax +358 20 7646820
automaatio@sks.fi
21 France
igus® SARL
49, avenue des Pépinières
Parc Médicis
94260 Fresnes
Phone +33 1 49840404
Fax +33 1 49840394
info@igus.fr
22 Greece – e-chains®
Chrismotor s.a.
71, Sp. Patsi str.
118 55 Athens
Phone +30 210 34 25574
Fax +30 210 3425595
info@chrismotor.gr
22 Greece – Bearings
J. & E. Papadopoulos S.A.
12 Polidefkous str
Piraeus, 185 40
Phone +30 210 4113133
Fax +30 210 4116781
sales@papadopoulos-sa.com
23 Hong Kong

6 Belgium/Luxembourg

16 Denmark

igus® B.V.B.A.
Kolonel Begaultlaan 75
3012 Wilsele
Phone +32 16 314431
Fax +32 16 314439
info@igus.be

igus® ApS
Postboks 243
8800 Viborg
Phone +45 86 603373
Fax +45 86 60 32 73
info@igus.dk

7 Brazil

16 Denmark – e-chains®

igus® do Brasil Ltda.
Avenida Marginal Norte da
via Anhanguera 53.780
Vila Rami – Jundiaí
CEP 13206-245 – SP
Phone +55 11 3531-44 87
Fax +55 11 3531-44 88
vendas@igus.com.br

24 Hungary

Solar A/S
Industrievej Vest 43
6600 Vejen
Phone +45 76 961200
Fax +45 75 36 47 59
solar@solar.dk

igus® Hungária Kft.
Mogyoródi u.32.
1149 Budapest
Phone +36 1 3066486
Fax +36 1 4310374
info@igus.hu

17 Ecuador
Ecuainsetec
El Zurriago E9-32 y el Vengador
Quito
Phone +593 2 2253757
Fax +593 2 2461833
infouio@ecuainsetec.com.ec

24 Hungary

8 Bulgaria
Hennlich OOD, BG
4000 Plovdiv
Konstantin Velichkov, 69,
Et. 3
Phone +359 32 511326
Fax +359 32 621929
office@hennlich.bg
9 Canada
igus® Office Canada
201 Millway Ave.
UNIT 25
Concord
Ontario L4K 5K8
Phone +1 905 7608448
Fax
+1 905 7608688
webmaster@igus.com

10 Chile
Vendortec
San Martín # 2097
Maipú – Santiago
Phone +56 2 7105825
ventas@vendortec.cl

54

18 Egypt
Fedicom Trading
Mohamed Fayed Sami & Co.
12, El Mahaad El Swissri St.,
Flat 10 – 2nd Floor-Zamalek
Cairo – A.R of Egypt
Phone +202 27362537
Fax +202 27363196
mohamed.fayed@fedicom.com
18 Egypt
IEE International Company
for Electrical Engineering
2nd floor, 25 Orabi St
Down Town, Cairo
Phone +202 25767370
Fax +202 25767375
kamel@iee-egypt.com

Sky Top Enterprises Ltd.
Room 1707, Block C; Wah Tat
Ind Centre; Wah Sing Street;
Kwai Chung; Hong Kong
Phone +852 22434278
Fax +852 22434279
skytop@ctimail.com

Tech-Con Kft.
Vésõ utca 9-11
1133 Budapest
Phone +36 1 4124161
Fax +36 1 412 4171
tech-con@tech-con.hu
25 India
igus® (India) Pvt. Ltd.
36/1, Sy No. 17/3
Euro School Road,
Dodda Nekkundi Industrial
Area, - 2nd Stage
Mahadevapura Post
Bangalore 560048
Phone +91 80 39127800
Fax +91 80 3912 7802
info@igus.in
26 Indonesia
PT igus® Indonesia
German Centre Suite 6040-6050
Jalan Kapten Subijanto Dj.
BSD City
Tangerang 15321
Phone +62 21 537 61 83 / 84
info@igus.id

28 Israel
Conlog LTD
P.O. Box 3265
17 Hamefalssim Str.
Industrial Zone Kiryat Arie
Petach-Tikva 49130
Phone +972 3 9269595
Fax +972 3 9233367
conlog@conlog.co.il
29 Italy
igus S.r.l.
Via delle Rovedine, 4
23899 Robbiate (LC)
Phone +39 039 5906.1
Fax +39 039 5906.222
igusitalia@igus.it
®

30 Japan
igus® k.k.
Arcacentral 15F, 1-2-1 Kinshi,
Sumida-ku Tokyo JAPAN
Zip 130-0013
Phone +81 358 192030
Fax +81 358 192055
info@igus.co.jp
31 Jordan

40 New Zealand
Automation Equipment Ltd.
26 Tawn Place
PO Box 5656
Hamilton
Phone +64 7 8490281
Fax +64 7 8492422
sales@autoequip.co.nz
41 Norway

33 Lebanon

43 Philippines

Mecanix Shops
Gebran Safi
Charles Helou Avenue
Beirut
Phone +961 1 486701
Fax +961 1 490929
mecanix@dm.net.lb

Silicon Exponents Corp.
Suite 6A, 8414 Dr. A. Santos
Ave., Sucat, 1700 Paranaque
City
Metro Manila
Phone +63 2 8250126
Fax +63 2 8250141
info_philippines@igus.com.sg

35 Macedonia, Albania,
Kosovo
Hennlich DOOEL
Boris Kidric 88
zip: 1200, Tetovo MK
Phone +389 44614411
Mob. +389 76 200 770
dritan.qamili@hennlich.mk
36 Malaysia
igus® Malaysia Sdn Bhd
No. 19-1, Jalan PJU 1/3F
Sunway Mas Commercial
Centre
47301 Petaling Jaya
Selangor D.E.
Phone +603 7880 5475
Fax +603 7880 5479
info@igus.my
37 Morocco
AFIT
5, Rue Amir Abdelkader
20300 Casablanca
Phone +212 522 633769
Fax +212 522 618351
souria.vu@premium.net.ma

67

67

44 Poland
igus® Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Phone +48 22 8635770
Fax +48-22 8636169
info@igus.pl
45 Portugal
igus® Lda.
R. Eng. Ezequiel Campos, 239
4100-231 Porto
Phone +351 22 6109000
Fax +351 22 8328321
info@igus.pt
46 Romania
TechCon Industry SRL
Calea Crangasi nr. 60
060346 Bucuresti
Phone +40 21 2219-640
Fax +40 21 2219-766
automatizari@meteor.ro
46 Romania
Hennlich SRL
Str. Patria, Nr17
310106 Arad
Phone +40 257 211119
Fax +40 257 211021
igus@hennlich.ro

11

47

65
65
24
24
55 57 21 57 3 52 14 46
21
3 52 14 46
6

55
45

6

45

54

61

61

38

2

59

69
60
36

69

48 63 48 63
13

25
68

12
17

68

12

25 60
36
50

17
42

43

43

50
26

26

42
7

47 Russia
OOO Hennlich
Ozernaja 16
building 1, office 4
170008 Tver
Phone +7 4822630-180
Fax +7 4822630-180
hennlich@hennlich.ru

30

11

59
23

31
18 28 18 28 31

37

38
13

11
23

37

54
30

2

49 8 49 8
35
62
29 22 35 22 62
58 33 58 33

29

39 Netherlands – Bearings
Elcee Holland BV
Kamerlingh Onnesweg 28
NL-3316 GL Dordrecht
Phone +31 78 6544777
Fax +31 78 6544733
info@elcee.nl

32

16
34
47
44
44 5 34 5
27 64 27 64 16
39
39 15 51 15 51

9

igus® B.V.
Sterrenbergweg 9
3769 BS Soesterberg
Phone +31 346 353932
Fax +31 346 353849
igus.nl@igus.de

INPAP
Katrinas Str. 16
Phone +371 7509404
Fax +371 7509403
office@inpap.lv

Hitech UAB
Terminalo g. 3
54469 Biruliskiu k.
Kauno raj.
Phone +371 67509404
Fax +371 67509403
info@hitech.lt

9

19

32

39 Netherlands

Profaco S.A.C.
Calle Bolivar 388/of. 203
Miraflores
Lima 18 – Perú
Phone +51 1 2414370
Fax +51 1 2428608
ventas@profaco.com

34 Lithuania

19

Phone +52 728284 3185
Fax
+52 728284 3187
fmarquez@igus.com

ASI Automatikk AS
Al Hezam Adtech
Ingv. Ludvigsensgate 23
Abu Alanda Street ,Building No. 1 3007 Drammen
Amman
Phone +47 9006 1100
Phone +962 64 170100
info@asiflex.no
Fax: +962 64 169993
info.jod@adtech-trading.com 42 Peru
32 Latvia

41 56 41 56 20
20

Col. Corredor Industrial Toluca Lerma
Lerma, Estado de México C.P. 52004

10

10
66
4

7

66
53

4

53

40

47 Russia

53 South Africa

58 Syria

63 United Arab Emirates

68 Venezuela

OOO Barti
Ul. Kustodiewa 19
194352 St.-Petersburg
Phone +7-812-972-4914
+7-812-973-8849
Fax +7-812-448-3828
bartix.info@gmail.com

igus® Pty. Ltd.
Unit 29
Midline Business Park
Cnr Le Roux & Richards Drive
Midrand 1682
Phone +27 11312-1848
Fax +27 11312-1594
sales.sa@igus.de

ETTA Systems
Al-Hamra St. Shalan Building
12850 Damascus
Phone +96 311 332 5519
Fax: +96 311 334 2639
info@ettasystems.com

Power & Technology Trading
Co. L.L.C
P.O. Box 33372 SHJ
Sharjah - UAE
Phone +971 6 5421300
Fax +971 6 5423700
sales@powertech.ae

47 Russia

54 South Korea

igus® Taiwan Company Ltd.
5F, No. 35, 24th Road
Taichung Industrial Park
Taichung 40850
Phone +886 4 2358-1000
Fax +886 4 2358-1100
info@igus.com.tw

40

Neumatica Rotonda C.A.
Prolong Av. Michelena
C.C. Atlas Locales B-10 y
B-11
Valencia, Edo. Carabobo
Phone +58 241 832.64.64
+58 241 832.32.50
+58 241 838.88.19
Fax +58 241 832.62.83
ventas@neumaticar.com

OOO Eka-Service Kompani
1-aja Dubrowskaja, 2A, k. 35
109044 Moskau
Phone +7 495 6326623
Fax +7 495 6771778
zakaz@ekaservice.ru
48 Saudi Arabia
AFI
Khalaf Bin Hesham Street
Box 9998
31423 Dammam
Phone +966 38740033
Fax +966 38470077
marketing@afi.com.sa
49 Serbia + Montenegro
Hennlich doo Beograd
Ul. S. Markovica 3/4
11400 Mladenovac
Mob.: +381 65 58 81 550
Mob.: +381 64 18 81 549
office@hennlich.rs
50 Singapore – HQ ASEAN
igus® Singapore Pte Ltd
15 Shaw Road, #03-02
Singapore 367953
Phone +65 64 87-1411
Fax +65-64 87-1511
info@igus.com.sg
51 Slovakia
Hennlich Industrietechnik
s.r.o.
Miletičova 16
SK-821 08 Bratislava
Phone +421 2 50202504
Fax +421 2 50202520
technik@hennlich.sk
52 Slovenia
Hennlich, d. o. o.
Industrijska tehnika
Podnart 33
SI-4244 Podnart
Phone +386 4 53206-10
Fax +386 4 53206- 20
info@hennlich.si

igus® Korea Co. Ltd.
613-14 Namchondong,
Namdonggu
Incheon City, 405-300
Phone +82 32 82129-11
Fax +82 32 82129-13
info@igus.kr
55 Spain
igus® S.L.
C/ Llobatona, 6
Polígono Noi del Sucre
08840 Viladecans – BCN
Phone +34 936 473950
Fax +34 936 473951
igus.es@igus.es
56 Sweden
igus® ab
Knut Påls väg 8
256 69 Helsingborg
Phone +46 42 329270
Fax +46 42 211585
info@igusab.se
56 Sweden – e-chains®
OEM Automatic AB
Box 1011 Dalagatan 4
573 28 Tranås
Phone +46 75 2424100
Fax +46 75 2424159
info@aut.oem.se
56 Sweden – Bearings
Colly Components AB
P.O. Box 76
164 94 Kista
Phone +46 8 7030100
Fax +46 8 7039841
info@me.colly.se
57 Switzerland
igus® Schweiz GmbH
Winkelstr. 5
4622 Egerkingen
Phone +41 62 3889797
Fax +41 62 3889799
info@igus.ch

59 Taiwan

60 Thailand
Autoflexible Advanced
Engineering Co., Ltd.
111 Soi. Sukhumvit,
62/1 Sukhumvit Rd,
Bangjak, Phakanong,
Bangkok 10260
Phone +66 2 3112111
Fax +66 2 3327900
info@igus.th
61 Tunesia
BOUDRANT
53, Avenue de Carthage
1000 Tunis – Tunisia
Phone +216 71340244
Fax +216 71348910
info@boudrant.com.tn
62 Turkey
HIDREL Hidrolik Elemanlar
Sanayi ve Ticaret A.S.
Percemli Sk. No. 7
Tünel Mevkii
34420 Karaköy / Istanbul
Phone +90 212 2494881
Fax +90 212 2920850
info@hidrel.com.tr

64 United Kingdom
igus® UK Ltd.
51A Caswell Road
Brackmills
Northampton NN4 7PW
Phone +44 1604 677240
Fax e-chain®
+44 1604 677242
Fax Bearing
+44 1604 677245
sales@igus.co.uk
65 Ukraine
Cominpro Ltd.
Romena Rollana 12,
Office 220
61058 Kharkov
Phone +38 0577174914
Fax +38 0577174914
cominpro@gmail.com

69 Vietnam
igus® Singapore Pte Ltd
The Representative Office
in HoChiMinh City
Office #03 Campus 06
16/F Saigon Tower
29 Le Duan Boulevard
District 1
Ho Chi Minh City, Vietnam
Phone +84 8 3520 7665
Fax +84 8 3520 7604
info@igus.vn

65 Ukraine
Hennlich Ukraine LLC (HQ)
Kramatorska Street 15
84100 Slovyansk City,
Donetsky Region
Phone +38 06262 33540
hennlich@hennlich.com.ua
66 Uruguay
Larrique Rulemanes SA
Galicia 1204
Montevideo-Uruguay
Phone +598 29021773
Fax +598-29084824
larrique@larrique.com.uy

63 United Arab Emirates

67 USA

Unigroup (FZE)
1st floor Rasana
Building M602
Sharjah Intern. Airport Freezone
P.O. Box 120300
Sharjah - UAE
Phone +971 6 5578386
Fax +971 6 5578387
automation@unigroup.ae

igus® inc.
50 N. Broadway
P.O. Box 14349
East Providence, RI 02914
Phone +1 401 4382200
Fax +1 401 4387270
webmaster@igus.com

55
/20h

Bestellen bis zur Tagesschau. Werktäglich bestellen von 7.00–20.00 Uhr, Sa.
8.00–12.00 Uhr. Keine Mindestbestellmenge, keine Zuschläge. Prompte Auslieferung. Ordering and deliveries weekdays from 7.00 am to 8.00 pm, Saturday
from 8.00 am to 12.00 pm. No minimum order quantities, no surcharges. 80,000
products available ex-stock. Quick delivery. www.igus.de www.igus.eu

/24

Online einkaufen – 24 h! Online shopping –24h!
Mehr Kataloge und Broschüren online – www.igus.de/downloads
More catalogs and brochures online – www.igus.eu/downloads

/9001
:2008
/1
6949:2009

igus® ist im Bereich Energieketten, Leitungen und Konfektionierung sowie
Kunststoff-Gleitlager nach ISO 9001:2008 und ISO/TS 16949:2009 zertifiziert.
igus® is certified in accordance with ISO 9001:2008 and ISO/TS 16949:2009 in the
field of energy supply systems, cables and harnessing, as well as plastic bearings.

/readychain

Fragen Sie auch nach einbaufertig konfektionierten readychains® – e-ketten® mit
Leitungen. Schnell Cash-flow und Gewinn erhöhen. Ask for fully harnessed and
preassembled readychains® – e-chains® with cables. Increase your cash-flow
and profit immediately. www.readychain.de www.readychain.eu

igus® GmbH Spicher Straße 1a 51147 Köln Cologne Germany
Tel. Phone +49-2203-9649-800 Fax +49-2203-9649-222
info@igus.de www.igus.de www.igus.eu
© 2013 igus® GmbH
MAT0071351.25 Stand Issue 09/2013
Technische Änderungen vorbehalten. Subject to technical alterations.

Weitere ähnliche Inhalte

Andere mochten auch

Woodland Global USA presentation_
Woodland Global USA presentation_Woodland Global USA presentation_
Woodland Global USA presentation_
Francisco Gallardo

Getit Infomedia Offerings Online Services
Getit Infomedia Offerings Online ServicesGetit Infomedia Offerings Online Services
Getit Infomedia Offerings Online Services
S Kumar

Liberalism by lt hobhouse
Liberalism by lt hobhouseLiberalism by lt hobhouse
Liberalism by lt hobhouse
TaxScout Inc.

Boletin nº 3 Escuela Aeronáutica_ junio 2015
Boletin nº 3 Escuela Aeronáutica_ junio 2015Boletin nº 3 Escuela Aeronáutica_ junio 2015
Boletin nº 3 Escuela Aeronáutica_ junio 2015
Manuel Ahumada Loyola

Sintesis informativa 12 de enero 2015
Sintesis informativa 12 de enero 2015Sintesis informativa 12 de enero 2015
Sintesis informativa 12 de enero 2015
megaradioexpress

Lolo Fernández: Paradigma de Universitario de Deportes- Perú ... copia
Lolo Fernández: Paradigma de Universitario de Deportes- Perú  ...   copiaLolo Fernández: Paradigma de Universitario de Deportes- Perú  ...   copia
Lolo Fernández: Paradigma de Universitario de Deportes- Perú ... copia
Rovich Pueblo Crema

C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...
C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...
C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...
mike_asby_985

Int.e.dser humano sociedad y cultura
Int.e.dser humano sociedad y culturaInt.e.dser humano sociedad y cultura
Int.e.dser humano sociedad y cultura
roly777

Enrriqueciendo los procesos cognitivos con las TICs
Enrriqueciendo los procesos cognitivos con las TICsEnrriqueciendo los procesos cognitivos con las TICs
Enrriqueciendo los procesos cognitivos con las TICs
LadyTic

Manual de html
Manual de htmlManual de html
Manual de html
Ivan Munive

Iedm 2012 techprogram
Iedm 2012 techprogramIedm 2012 techprogram
Iedm 2012 techprogram
hquynh

LAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSES
LAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSESLAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSES
LAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSES
Nicolas Lachance-Bernard

Portfolio Auraclick 2011
Portfolio Auraclick 2011Portfolio Auraclick 2011
Portfolio Auraclick 2011
Auraclick

PLANES DE TU WEB CREATIVA
PLANES DE TU WEB CREATIVAPLANES DE TU WEB CREATIVA
PLANES DE TU WEB CREATIVA
tuwebcreativa

9Yards credentials for email
9Yards credentials for email9Yards credentials for email
9Yards credentials for email
sanober mannan

Geschichte des Standorts Siegen
Geschichte des Standorts SiegenGeschichte des Standorts Siegen
Geschichte des Standorts Siegen
siwiarchiv

Juegos para expresión corporal para jardín infantes
Juegos para expresión corporal para jardín infantesJuegos para expresión corporal para jardín infantes
Juegos para expresión corporal para jardín infantes
Pepito Pepito

Curso de entrenador deportivo Gimnasia Ritmica, intensivo julio en El Padul
Curso de entrenador deportivo Gimnasia Ritmica, intensivo  julio en El PadulCurso de entrenador deportivo Gimnasia Ritmica, intensivo  julio en El Padul
Curso de entrenador deportivo Gimnasia Ritmica, intensivo julio en El Padul
Marcos Gutierrez

briqueta
briqueta briqueta
briqueta
Alex Ander

Guía formación por proyectos
Guía formación por proyectosGuía formación por proyectos
Guía formación por proyectos
Marcela Ortiz


Andere mochten auch (20)

Woodland Global USA presentation_
Woodland Global USA presentation_Woodland Global USA presentation_
Woodland Global USA presentation_

Getit Infomedia Offerings Online Services
Getit Infomedia Offerings Online ServicesGetit Infomedia Offerings Online Services
Getit Infomedia Offerings Online Services

Liberalism by lt hobhouse
Liberalism by lt hobhouseLiberalism by lt hobhouse
Liberalism by lt hobhouse

Boletin nº 3 Escuela Aeronáutica_ junio 2015
Boletin nº 3 Escuela Aeronáutica_ junio 2015Boletin nº 3 Escuela Aeronáutica_ junio 2015
Boletin nº 3 Escuela Aeronáutica_ junio 2015

Sintesis informativa 12 de enero 2015
Sintesis informativa 12 de enero 2015Sintesis informativa 12 de enero 2015
Sintesis informativa 12 de enero 2015

Lolo Fernández: Paradigma de Universitario de Deportes- Perú ... copia
Lolo Fernández: Paradigma de Universitario de Deportes- Perú  ...   copiaLolo Fernández: Paradigma de Universitario de Deportes- Perú  ...   copia
Lolo Fernández: Paradigma de Universitario de Deportes- Perú ... copia

C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...
C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...
C34 derrell-harrelson-john-dowling-jeremiah-denton-jackie-moore-jan-kounen-mi...

Int.e.dser humano sociedad y cultura
Int.e.dser humano sociedad y culturaInt.e.dser humano sociedad y cultura
Int.e.dser humano sociedad y cultura

Enrriqueciendo los procesos cognitivos con las TICs
Enrriqueciendo los procesos cognitivos con las TICsEnrriqueciendo los procesos cognitivos con las TICs
Enrriqueciendo los procesos cognitivos con las TICs

Manual de html
Manual de htmlManual de html
Manual de html

Iedm 2012 techprogram
Iedm 2012 techprogramIedm 2012 techprogram
Iedm 2012 techprogram

LAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSES
LAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSESLAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSES
LAND MANAGEMENT AND MOBILIZATION IN EUROPE: REGIMES, POLICIES AND PROCESSES

Portfolio Auraclick 2011
Portfolio Auraclick 2011Portfolio Auraclick 2011
Portfolio Auraclick 2011

PLANES DE TU WEB CREATIVA
PLANES DE TU WEB CREATIVAPLANES DE TU WEB CREATIVA
PLANES DE TU WEB CREATIVA

9Yards credentials for email
9Yards credentials for email9Yards credentials for email
9Yards credentials for email

Geschichte des Standorts Siegen
Geschichte des Standorts SiegenGeschichte des Standorts Siegen
Geschichte des Standorts Siegen

Juegos para expresión corporal para jardín infantes
Juegos para expresión corporal para jardín infantesJuegos para expresión corporal para jardín infantes
Juegos para expresión corporal para jardín infantes

Curso de entrenador deportivo Gimnasia Ritmica, intensivo julio en El Padul
Curso de entrenador deportivo Gimnasia Ritmica, intensivo  julio en El PadulCurso de entrenador deportivo Gimnasia Ritmica, intensivo  julio en El Padul
Curso de entrenador deportivo Gimnasia Ritmica, intensivo julio en El Padul

briqueta
briqueta briqueta
briqueta

Guía formación por proyectos
Guía formación por proyectosGuía formación por proyectos
Guía formación por proyectos


Ähnlich wie Brochure Machine Outils

Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
igus France

Energieketten für Reinraumanwendungen
Energieketten für ReinraumanwendungenEnergieketten für Reinraumanwendungen
Energieketten für Reinraumanwendungen
igus® GmbH

igus Unternehmenspräsentation
igus Unternehmenspräsentationigus Unternehmenspräsentation
igus Unternehmenspräsentation
igus® GmbH

Magazin für Energieketten
Magazin für EnergiekettenMagazin für Energieketten
Magazin für Energieketten
igus® GmbH

Technik verbessern, Kosten senken. Jetzt ist die Zeit.
Technik verbessern, Kosten senken. Jetzt ist die Zeit.Technik verbessern, Kosten senken. Jetzt ist die Zeit.
Technik verbessern, Kosten senken. Jetzt ist die Zeit.
igus® GmbH

igus® GmbH
igus® GmbHigus® GmbH
igus® GmbH
igus® GmbH

Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®
Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®
Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®
igus France

Brochure Nouveautés Automne 2013
Brochure Nouveautés Automne 2013Brochure Nouveautés Automne 2013
Brochure Nouveautés Automne 2013
igus France

News Automne 2014 version light
News Automne 2014 version lightNews Automne 2014 version light
News Automne 2014 version light
igus France

Funkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLLFunkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLL
Michel Minikus CEO / Inhaber

Brochure Agricole 2013
Brochure Agricole 2013Brochure Agricole 2013
Brochure Agricole 2013
igus France

Dämpfungstechnik d gb-2011
Dämpfungstechnik d gb-2011Dämpfungstechnik d gb-2011
Dämpfungstechnik d gb-2011
Europages2

Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...
Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...
Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...
Thorne & Derrick International

Ldb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEK
Ldb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEKLdb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEK
Ldb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEK
Arve

PN_article_Flow-meter Measurement Device_ de_Oct15
PN_article_Flow-meter Measurement Device_ de_Oct15PN_article_Flow-meter Measurement Device_ de_Oct15
PN_article_Flow-meter Measurement Device_ de_Oct15
Pneumofore

SERO_CompanyProfile_ProductRange
SERO_CompanyProfile_ProductRangeSERO_CompanyProfile_ProductRange
SERO_CompanyProfile_ProductRange
Voon Teng Ten

productronica Daily Day 3 / Tag 3
productronica Daily Day 3 / Tag 3productronica Daily Day 3 / Tag 3
productronica Daily Day 3 / Tag 3
Messe München GmbH

Atlas Copco Instandsetzung, Verbesserung, Neukauf?
Atlas Copco Instandsetzung, Verbesserung, Neukauf?Atlas Copco Instandsetzung, Verbesserung, Neukauf?
Atlas Copco Instandsetzung, Verbesserung, Neukauf?
Marketing CTS

Rückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und SchwenkantriebeRückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und Schwenkantriebe
ifm electronic gmbh


Ähnlich wie Brochure Machine Outils (20)

Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®
Brochure Nouveautés Chaîne Porte-Câbles 2013 igus®

Energieketten für Reinraumanwendungen
Energieketten für ReinraumanwendungenEnergieketten für Reinraumanwendungen
Energieketten für Reinraumanwendungen

igus Unternehmenspräsentation
igus Unternehmenspräsentationigus Unternehmenspräsentation
igus Unternehmenspräsentation

Magazin für Energieketten
Magazin für EnergiekettenMagazin für Energieketten
Magazin für Energieketten

Technik verbessern, Kosten senken. Jetzt ist die Zeit.
Technik verbessern, Kosten senken. Jetzt ist die Zeit.Technik verbessern, Kosten senken. Jetzt ist die Zeit.
Technik verbessern, Kosten senken. Jetzt ist die Zeit.

igus® GmbH
igus® GmbHigus® GmbH
igus® GmbH

Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®
Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®
Brochure Nouveautés 2013 Paliers Lisses en Polymères igus®

Brochure Nouveautés Automne 2013
Brochure Nouveautés Automne 2013Brochure Nouveautés Automne 2013
Brochure Nouveautés Automne 2013

News Automne 2014 version light
News Automne 2014 version lightNews Automne 2014 version light
News Automne 2014 version light

Funkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLLFunkenerosion OPS INGERSOLL
Funkenerosion OPS INGERSOLL

Brochure Agricole 2013
Brochure Agricole 2013Brochure Agricole 2013
Brochure Agricole 2013

Dämpfungstechnik d gb-2011
Dämpfungstechnik d gb-2011Dämpfungstechnik d gb-2011
Dämpfungstechnik d gb-2011

Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...
Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...
Pflitsch blueglobe Cable Gland Catalogue - Pflitsch Electromagnetic Compatibi...

Ldb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEK
Ldb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEKLdb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEK
Ldb Двигатели, редукторы, контроллеры Dunkermotoren / AMETEK

Ein AKKU für alle Eisenblätter Maschinen. Ja! Das geht.
Ein AKKU für alle Eisenblätter Maschinen. Ja! Das geht.Ein AKKU für alle Eisenblätter Maschinen. Ja! Das geht.
Ein AKKU für alle Eisenblätter Maschinen. Ja! Das geht.

PN_article_Flow-meter Measurement Device_ de_Oct15
PN_article_Flow-meter Measurement Device_ de_Oct15PN_article_Flow-meter Measurement Device_ de_Oct15
PN_article_Flow-meter Measurement Device_ de_Oct15

SERO_CompanyProfile_ProductRange
SERO_CompanyProfile_ProductRangeSERO_CompanyProfile_ProductRange
SERO_CompanyProfile_ProductRange

productronica Daily Day 3 / Tag 3
productronica Daily Day 3 / Tag 3productronica Daily Day 3 / Tag 3
productronica Daily Day 3 / Tag 3

Atlas Copco Instandsetzung, Verbesserung, Neukauf?
Atlas Copco Instandsetzung, Verbesserung, Neukauf?Atlas Copco Instandsetzung, Verbesserung, Neukauf?
Atlas Copco Instandsetzung, Verbesserung, Neukauf?

Rückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und SchwenkantriebeRückmeldesysteme für Hubventile und Schwenkantriebe
Rückmeldesysteme für Hubventile und Schwenkantriebe


Mehr von igus France

Iglidur® on tour
Iglidur® on tourIglidur® on tour
Iglidur® on tour
igus France

igus® : Câbles Chainflex®
igus® : Câbles Chainflex®  igus® : Câbles Chainflex®
igus® : Câbles Chainflex®
igus France

Igus® : Les chaînes porte-câbles et ses systèmes
Igus® : Les chaînes porte-câbles et ses systèmesIgus® : Les chaînes porte-câbles et ses systèmes
Igus® : Les chaînes porte-câbles et ses systèmes
igus France

Brochure Produits Igubal®
Brochure Produits Igubal®Brochure Produits Igubal®
Brochure Produits Igubal®
igus France

Brochure drylin E igus®
Brochure drylin E igus®Brochure drylin E igus®
Brochure drylin E igus®
igus France

Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®
igus France

Documentation Readychain Igus®
Documentation Readychain Igus® Documentation Readychain Igus®
Documentation Readychain Igus®
igus France

Brochure solaire igus®
Brochure solaire igus®Brochure solaire igus®
Brochure solaire igus®
igus France

Brochure igus® - cycle
Brochure igus® - cycleBrochure igus® - cycle
Brochure igus® - cycle
igus France

igubal : applications des systèmes rotulés
igubal : applications des systèmes rotulésigubal : applications des systèmes rotulés
igubal : applications des systèmes rotulés
igus France


Mehr von igus France (10)

Iglidur® on tour
Iglidur® on tourIglidur® on tour
Iglidur® on tour

igus® : Câbles Chainflex®
igus® : Câbles Chainflex®  igus® : Câbles Chainflex®
igus® : Câbles Chainflex®

Igus® : Les chaînes porte-câbles et ses systèmes
Igus® : Les chaînes porte-câbles et ses systèmesIgus® : Les chaînes porte-câbles et ses systèmes
Igus® : Les chaînes porte-câbles et ses systèmes

Brochure Produits Igubal®
Brochure Produits Igubal®Brochure Produits Igubal®
Brochure Produits Igubal®

Brochure drylin E igus®
Brochure drylin E igus®Brochure drylin E igus®
Brochure drylin E igus®

Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®

Documentation Readychain Igus®
Documentation Readychain Igus® Documentation Readychain Igus®
Documentation Readychain Igus®

Brochure solaire igus®
Brochure solaire igus®Brochure solaire igus®
Brochure solaire igus®

Brochure igus® - cycle
Brochure igus® - cycleBrochure igus® - cycle
Brochure igus® - cycle

igubal : applications des systèmes rotulés
igubal : applications des systèmes rotulésigubal : applications des systèmes rotulés
igubal : applications des systèmes rotulés


Brochure Machine Outils

  • 1. machine igus®-Lösungen für Werkzeugmaschinen igus® solutions for machine tools tools... plastics for longer life®... igus-machinetools.de...igus-machinetools.com
  • 2. safe quality & save money ... ... der igus ® ist geöffnet Kosten senken mit hochwertigen, sicheren Produkten Save costs with safe products igus öffnet den live auf der EMO in Hannover. Halle 25, Stand B14 ® Der Werkzeugmaschinenbau und seine Zulieferer stehen vor großen globalen Herausforderungen. Der Wettbewerb wird noch intensiver, der Preisdruck wird größer wie auch die Nachfrage nach lokaler Produktion. Wir bieten neue Wege an, Ihre Werkzeugmaschine günstig für den Weltmarkt zu produzieren und dabei auf die Qualität und die Innovation zu vertrauen, für die die Marke igus® steht. Finden Sie in dieser Broschüre igus®-Lösungen und Services, die Ihre Maschinen besser und günstiger machen. Safe quality und save money – sichere Qualität zu günstigen Preisen! plastics for longer life®. Mehr Informationen: www.igus-machinetools.de igus opens the live at the EMO in Hannover. Hall 25, booth B14 ® Machine tool manufacturers and their suppliers are confronted with major global challenges. Competition is intensifying further, price pressures are increasing, as is the demand for local production. We provide new ways to produce your machine tools cost-effectively for the world market, and to place your confidence into the quality and the innovations that represent the igus® brand. Find in these brochure igus®-solutions und services they´ll make your machines better and favorable. Safe quality and save money. plastics for longer life®. Die neuen „save-safe“ Pakete: günstiger und mit sicherer Lebensdauer The new „save-safe“ packages: more favourable and with safer lifetime ab Seite from page 10 Neue einzigartige Garantien für Leitungen New unique guaranties for cables Seite page 18 Neues readychain®-Partnerprogramm für konfektionierte Systeme – egal wer montiert New readychain® certified partner program for harnessed systems – whether who assembles Seite page 20 Neue Angebote für Zeitersparnis bei Konstruktion, Einkauf und Montage New offers for time savings with engineering, purchasing and assembling ab Seite from page 22 More information: www.igus-machinetools.com 2 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten products for machine tools ... safe quality & save money ... 3
  • 3. Größtes Testlabor der Branche ... für Energieführungen 1.750 m2 Labor, über 15.000 Versuche und 2 Milliarden Testhübe im Jahr 1,750 m2 lab, more than 15,000 tests and 2 billion test cycles per year Dichtigkeitsprüfung in der großen Spänetrommel Seal testing in the big chip drum Dauertests Leitungen bewegt Endurance testing on moving cables Medienbeständigkeitstests von Leitungen Media resistance testing on cables Biege-/Bruchversuche von e-ketten® Bending/braking tests of e-chains® Kältetest in Klimakammer bei bis zu -40°C Cold tests in climatic test cabinets as low as -40°C Prüfung tribologischer Eigenschaften der Gleitlager Tribological property testing on plain bearings Bessere Produkte, aber günstiger – ein entscheidender Baustein: igus® Forschung und Entwicklung. Better products, but more affordable – a key ingredient: igus® research and development. Das igus®-Labor und Erfahrungen in der Praxis igus® laboratory and practical experience Gleichzeitig Kosten senken und höchste Prozess– sicherheit garantieren, dieser Spagat kann nur demjenigen gelingen, der intensiv forscht und testet. Im größten Testlabor der Branche werden an insgesamt 107 Teststationen über zwei Milliarden Testzyklen pro Jahr durchgeführt. Reducing costs while guaranteeing the highest possible process reliability: only those who invest considerable resources into testing and research, such as igus®, can successfully address these competing requirements. The largest test lab in the industry conducts more than 2 billion test cycles annually on a total of 107 test stations. Our mechanical engineering components pass the litmus test presented by production reality, because they have already passed this test before leaving the igus® warehouse. Unsere Maschinenbauelemente bestehen den „Härtetest“ der Fertigungsrealität, weil sie ihn schon kennen, bevor sie das igus®-Lager verlassen haben. Mehr Informationen: www.igus.de/de/test 4 More information: www.igus.eu/eu/test Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten products for machine tools ... safe quality & save money ... 5
  • 4. Qualitätserfolge durch Tests ... ... laufende Tests im Labor Bessere Qualität ... längere Lebensdauer Better quality ... longer service life Testbeispiel test example #2 Getestet: 41 Mio. Hübe bei 25% Unterbiegung Steuerleitung CF5.10.25 übersteht mehr als 41 Mio. Doppelhübe bei 25% Unterbiegung. chainflex® hält – bewiesen in Test Nr. 2233 von über 600 parallel laufenden Versuchen im mit 1.750 m2 größten Testlabor für flexible Leitungen. Tested: 41 million strokes with 25% lower bending Control cable CF5.10.25 survives more than 41 million double strokes with 25% lower bending. chainflex® lasts – proven in Test No. 2233 of more than 600 parallel experiments in the 1,750 m2 large test lab for flexible cables. Enorme Dichtigkeit unter realen Umgebungsbedingungen – Späne-Eindring-Versuch: Verschiedene Rohrvarianten wurden mit einer definierten Menge an Spänen beaufschlagt. Im RX-Rohr wurden nach 251.900 Zyklen nur 2,7 g Späne im Innenraum gefunden. Incredible tightness under realistic environmental conditions – Chip intrusion: Various tube styles were charged with a defined quantity of chips. Only 2.7 g of chips were found inside the RX e-tube after 251,900 cycles. 180 160 140 igus® e-rohr igus® e-tube Wettbewerber competitors 158 5.000.000 4.000.000 3.000.000 igus® CF27 Kein Korkenzieher nach 5 Millionen Doppelhüben No corkscrew after 5 million double strokes 5.000.000 Wettbewerber competitors 2.000.000 1.000.000 Wettbewerbsprodukt: Korkenzieherbildung nach 145.000 Doppelhüben Competitor: corkscrews after 145,000 double strokes 750.000 500.000 250.000 100.000 145.000 igus® CF27: Auch nach 5 Millionen Doppelhüben kein Verschleiß! igus® CF27: even after 5 million double strokes no wear! 50.000 0 120 100 80 60 62,9 40 20 2,7 9,8 0 RX e-rohr e-tube R68 e-rohr e-tube RX40.100.100 68.10.100.0 251.900 Zyklen 251,900 cycles 256.132 Zyklen 256,132 cycles Test-Rohr 01 test tube 01 250.907 Zyklen 250,907 cycles Test-Rohr 02 test tube 02 2.600 Zyklen* 2.600 cycles* Verschleißrate wear rate [µm/km] Testbeispiel test example #1 Spänemasse chips [g] Spänetests im igus®-Labor beweisen die enorme Spänedichtheit des RX e-rohres, auch bei heißen Spänen Chip tests in the igus® lab prove the tremendous chip-proof properties of the new RX tube, by hot chips too Anzahl Doppelhübe Number of cycles Auszüge aus der igus®-Testdatenbank Excerpts from the igus® test database 10 9 iglidur® G iglidur® J iglidur® W300 iglidur® J3 8 7 6 5 Unterschiedliche Verschleißraten durch Variation des Wellenmaterials Verschiedene iglidur®-Materialien im Verschleißversuch bei Raumtemperatur, Bewegung schwenkend. Gleitgeschwindigkeit 0,01 m/s, Belastung 5 MPa. Different wear rates by varying the shaft material Different iglidur ® materials in wear tests at room temperature, pivoting motion. Gliding speed: 0.01 m/s, load: 5 MPa. 4 3 2 1 * Testabbruch nach 2.600 Zyklen * interruption of test after 2,600 cycles 6 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten 0 Alu hc Cf53 X90 products for machine tools ... safe quality & save money ... 7
  • 5. : ausfallsicher im Einsatz 175.000 Kunden weltweit vertrauen igus® 175,000 customers all over the world trust igus® e-kette® E6 in einer CNC-Schleifmaschine: Ihr geringes Gewicht erlaubt besonders leichtgängige Bewegungen e-chain® E6 in a CNC grinding machine: Its minimum weight permits extremely smooth movements Fahrständer-Maschine: Um Bauraum und die Kosten für das Energiekettensystem sehr gering halten zu können, wurde eine igus®-Serie E4.42 stehend mit einseitig einknickenden Drum eingesetzt. Traveling column machine: In order to keep the installation space and the costs for the energy chain system to a minimum, an igus® Series E4.42 was employed in an upright orientation with single-sided bending run. Verschiedenste Arten von e-ketten® in einer CNC- Bearbeitungsmaschine – hängend, stehend, gedreht und freitragend. Variety of e-chains® in a CNC machining centre – hanging, upright, rotating and unsupported. 8 Horizontale Obertrumführung guidelok für lange Verfahrwege im Spänebereich horizontal upper run guide guidelok for long travels in chip areas Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Topzustand auch nach 9 Jahren: e-kette® in einer hochpräzisen Dreh- und Schleifmaschine Top condition even after nine years: e-chain® in a high precision turning and grinding machine Enorme Kostenvorteile und hohe Verschleißfestigkeit sprechen für den Einsatz von iglidur® D-Gleitlagern. Enormous cost advantages and extremely high wear resistance of iglidur® D plain bearings. Kunststoffgleitlager in Dreh- und Schleifmaschinen für die Druckindustrie Polymer bearings in turning and grinding machines for printing industry Platz sparen: Die x-Achse der Energiekette liegt auf der oberen Maschinenabdeckung Save space: Horizontal x-axis of e-chain® on top of machine cover RX e-rohr: Problemlöser an der Werkzeugmaschine RX e-tube: Problem solver for machine tools products for machine tools ... safe quality & save money ... 9
  • 6. #1: chainflex M ... ® Neu: Extrem kostengünstig: Leitungsprogramm für Werkzeugmaschinen New: Extremely cost-efficient: cable program for machine tools ... preiswert und sicher chainflex® M: Eine Million Doppelhübe garantierte Lebensdauer chainflex® M: One million cycles guaranteed lifetime Steuerleitungen control cables geschirmt, ungeschirmt shielded, unshielded chainflex® M – das günstige und getestete Leitungsprogramm für fünf Leitungsfamilien chainflex® M – the cost-effective and tested cable program range for five different cable families Von der Steuer-, Motor-, Servo- und Messsystem-, bis hin zur Daten- und Busleitung hat igus® ein alle Leitungstypen umfassendes neues Programm entwickelt, das sichere und gleichzeitig preisgünstige Leitungen garantiert: chainflex® M. Das „M“ steht für eine Million Doppelhübe garantierte Lebensdauer. Alle Leitungsfamilien sind rund 20-30% günstiger als die Serien des bisherigen Programms. 1 Mio. Doppelhübe garantiert Kosteneffizient dank verbesserten Fertigungsverfahren udn optimiertem Material Schnell geliefert dank weltweitem Lagerprogramm igus® has developed a range covering all types of cables from control, motor, servo and measuring system cables through to data and bus cables, which guarantees reliable and low-cost cables: chainflex® M. The “M” stands for a service live guaranteed for one million double strokes. All cable families cost around 20-30% less than ranges on offer so far. Mehr Informationen: www.igus.de/de/chainflexM More information: www.igus.eu/eu/chainflexM 1 million double strokes guarantee Cost efficient due to improved manufacturing processes and optimized materials Fast delivery due to worldwide stock Getestet und bestätigt. chainflex® M hält min. 1 Mio. Doppelhübe. Im igus®-Labor werden alle Typen der chainflex® M-Familie im bewegten Einsatz in e-ketten® getestet. Tested and confirmed. chainflex® M upholds min. 1 million double strokes. At the igus® test-lab, all types of the chainflex® M family will be tested in moved e-chains®. 10 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Steuerleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiege-radius 12,5 x d Control cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum bending radius 12,5 x d Busleitungen bus cables geschirmt shielded Busleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Bus cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum bending radius 15 x d Mess-Systemleitungen measuring-system cables geschirmt shielded Mess-Systemleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Measuring system cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum bending radius 15 x d Servoleitungen servo cables geschirmt shielded Servoleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Servo cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum bending radius 15 x d Motorleitungen power cables geschirmt shielded Motorleitungen für flexible Beanspruchung, PVC- oder ölbeständiger iguPUR-Außenmantel, Mindestbiegeradius 15 x d Power cables for flexible load requirements, PVC- or oil-resistant iguPUR outer jacket, minimum bending radius 15 x d products for machine tools ... safe quality & save money ... 11
  • 7. #2: Familie E4.1 light ... ... 30% leichter Neu: Leichter und kostengünstig: Neue Größen R4.1 light / E4.1 light New: Lighter and cost-effective: New sizes R4.1 light / E4.1 light Spänetest igus®-Labor Eine E4.1 light e-kette® (Serie R4.48L.125.150.0) wurde bei 100.000 Doppelhüben unter permanenten Spänebelastung (1000 g Späne) in der Spänetrommel getestet. Chip testing in igus® laboratory An E4.1 light e-chain® (Series R4.48L.125.150.0) was tested in the chip drum at 100,000 double strokes and continuous chip load (1,000 g of chips). Ergebnis: Im Inneren der e-kette® wurden 59 g Späne gemessen; die Anschläge sind komplett frei von Spänen geblieben. Result: The interior of the e-chain® contained 59 g of chips; the stop dogs remained completely free of chips. 30% leichtere und günstigere e-ketten®/e-rohr-Familie, dabei dicht, schnell zu öffnen und hochstabil. 30% lighter and more affordable e-chain®/e-tube family, while being tight, opened quickly, and highly stable. Innenhöhen inner heights: 31, 38, 48 mm 32 54 100% 96% 100% R4.48L New mm2 R4.48L New R4.48L.12.150.0 96% 100% R4.42 R4.42.12.150.0 9,664 9,280 R4.42 42 More information: www.igus.eu/eu/R4.1-light 100% 64 Mehr Informationen: www.igus.de/de/R4.1-light R4.32 R4.38L New 38 The new E4.1 chains are perfect for solving problems, When easy handling and high dynamics must be combined with high stability. Lids are openable Very tightly sealing lids and bottoms, nearly without gaps and openings Less weight, enhanced dynamics possible Optimised interior-exterior dimensions ratio due to narrower outer links and optimised crossbar shape Smooth contours Short assembly time 48 Die neuen E4.1 light e-ketten® sind die perfekten Problemlöser, wenn einfache Handhabung und hohe Dynamik mit hoher Stabilität kombiniert werden müssen. Deckel aufschwenkbar Sehr dicht schliessende Deckel und Böden, nahezu keine Spalten und Öffnungen Geringeres Gewicht, höhere Dynamik möglich Optimiertes Verhältnis von Innen- und Außenmaß durch schmalere Außenlaschen und optimierte Öffnungssteg-Geometrie Glatte Konturen Kurze Montagezeit System R4.1 light - Systemvergleich system comparsion 54 Available in three sizes as energy tube in the new design 64 Als Energierohr im neuen Design in drei Größen lieferbar 6,000 100% 5,250 100% Bauraum Installation space 12 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Verfügbare Nutzfläche Available effective surface products for machine tools ... safe quality & save money ... 13
  • 8. #3: readychain rack light ® Neu: Schlankeres Design, noch wirtschaftlicher New: Slim design, even more economical ... spart wertvolle Zeit Stunden statt Tage: Das Modul-Gestell für einbaufertige e-kettensysteme® Hours instead of days: Modular rack for ready-to-install e-chainsystems® Das teleskopierbare und modulare Transport- und Montagegestell für konfektionierte Energieführungssysteme in neuer Größe. Einsatz bei deutlich kleineren Anwendungen jetzt noch wirtschaftlicher Adaptierbarkeit vom großen readychain® rack möglich Feinere Anpassung an Kundenanwendungen Mehr Informationen: www.igus.de/readychain-rack The telescoping and modular transport and assembly rack for harnessed energy supply systems in the new size. Use in much smaller applications is still more economical Adaptable, large readychain® rack available Finer adjustment to the customer application More information: www.igus.eu/readychain-rack igus® has been focused on harnessed readychain® energy supply systems for nearly 20 years. To bring the chain to the machine quickly and reliably, igus® developed a telescoping transport rack in a modular design, which can be accurately adjusted to within millimeters to the interface of the respective machine within one workday. Modular supports and cross-members Telescoping feature permits length adjustments Locking mechanism for subsequent component attachment Movement and transport is child‘s play thanks to the travelling unit developed in-house Sustainable use of resources by repeated use of individual components Reduce process costs up to 50% across the entire process Mehr Informationen: www.igus.de/readychain-rack Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Assembly transport rack: The readychain® rack Seit rund 20 Jahren setzt igus® auf konfektionierte readychain®-Systeme. Um sie schnell und sicher an die Maschine zu bringen, hat igus® ein teleskopierbares Transportgestell in Modulbauweise entwickelt, das innerhalb eines Arbeitstages millimetergenau auf die Schnittstelle der jeweiligen Maschine angepasst werden kann. Modulare Stützen und Streben Teleskopierbar, Längenanpassung jederzeit möglich Rastmechanismen zur nachträglichen Anbringung von Bauteilen Kinderleichtes Bewegen und Transportieren dank eigens entwickelter Verfahreinheiten Nachhaltiger Einsatz von Ressourcen durch Wiederverwendung einzelner Komponenten Senkung der Prozesskosten bis zu 50% über den Gesamtprozess 14 Montage-Transportgestell: Das readychain® rack More information: www.igus.eu/readychain-rack products for machine tools ... safe quality & save money ... 15
  • 9. #4: Das Fluidmodul ... Neu: Kompakte Fluidaggregate und Zubehör mit Ihrer readychain® New: Compact fluid aggregates and accessories with your readychain® ... alles aus einer Hand Kenngrößen characteristics bis 20,0 l/min bis 250 bar bis 300 bar (auf Anfrage) – je nach Pumpengröße bei verminderter Lastspielzahl möglich! Motor 0,37 – 3,0 kW Standard (4,0 und 5,5 kW auf Anfrage) Schutzart DIN EN 60034-5 min IP 54 Pumpenkenngröße Vg 1,0 – 10 cm3 Tank-/Entnahmevolumen 1,2 l – 7,8 l Einschaltdauer S2 ca. 5 min (Kurzzeitbetrieb) S3 ca. 20 % (Aussetzbetrieb) Druckflüssigkeit Mineralöl nach DIN 51524 Teil 2 Druckflüssigkeits-Temperaturbereich min. –20 °C bis max. +80 °C Viskositätsbereich min. 10 mm2/s – max. 380 mm2/s Filterung Betriebsflüssigkeit nach ISO 4406 Klasse 21/19/16 oder besser Umgebungstemperatur –20 °C bis +40 °C Rücklaufmenge bis maximal 40 l/min Förderstrom Q Dauerdruck Spitzendruck Pneumatik, Hydraulikanlagen, Schmiersysteme, elektrohydraulische Steuerungen und Regelungen gehören seit langer Zeit zu den Lieferumfängen unserer igus® readychains®. igus® bietet die vollständige Integration von Produkten der elektronischen Steuerungstechnik, der Hydraulik, der Pneumatik, der Magnettechnik, Fluidsensorik und Regelsensoren in den Lieferumfang der e-ketten®- Module. Sehr geräuscharm durch speziellen konstruktiven Aufbau Minimale Einbauabmessungen durch kleines Flanschmaß Unterschiedliche Hydrauliksteuerungen im gleichen Flansch möglich Pneumatic and hydraulic systems, lubrication systems, electrohydraulic controls and regulations have been included in the scope of delivery of our igus® readychains® since a long time. igus® offers the complete integration of products from electronic control technology, hydraulics, pneumatics, magnet technology, fluid sensors and control sensors into the delivered scope of the e-chain® modules. Very low noise due to the special design Minimal installation dimensions due to small flange dimension Different hydraulic controls available in the same flange Mehr Informationen: www.igus.de/de/fluidmodul More information: www.igus.eu/eu/fluidmodul 16 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Flow rate Q up to 20,0 l/min Continuous pressure up to 250 bar Peak pressure up to 300 bar (on request) – available with reduced load cycles, depending on pump size! Motor 0.37 – 3.0 kW standard (4.0 and 5.5 kW on request) Protection class DIN EN 60034-5 min IP 54 Characteristic pump size Vg 1,0 – 10 cm3 Tank/feed volume 1,2 l – 7,8 l Duty cycle S2 approx. 5 min (short operating time) S3 approx. 20% (intermittent service) Compression fluid mineral oils acc. to DIN 51524 part 2 Compression fluid temperature range min. –20 °C up to max. +80 °C Viscosity range min. 10 mm2/s – max. 380 mm2/s Filtering Operating fluid iaw ISO 4406 Class 21/19/16 or better Ambitient temperature –20 °C to +40 °C Backflush volume to a maximum of 40 l/min products for machine tools ... safe quality & save money ... 17
  • 10. #5: chainflex -Garantie ... einzigartig ® Neu: Garantieprogramm in drei Stufen – 18, 24 oder 36 Monate New: guaranty program in three levels – 18. 24 or 36 months Die drei Stufen des Programms* The three levels of the program* igus®-Zertifikate ... Garantieguaranty programra gua nty prog ram nty program Programm... guara für company ... für sichere Energieführungen für company From a cable guaranty for 24 months or 7.5 million double strokes from the date of purchase is given. From a cable guarant 10 million dou y for 36 mon ths or ble strokes from 18 chainflex® cable* shows a technical defect within ths or ranty for If a mon is given. the date of purc a cable gua Garantie-Programm hase is given. of purchase If a chainflex® From from the date cable* shows double strokes a technical defe 5 million ct within ct within a technical defe ® cable* shows or 7.5 million double strokes If a chainflex für company Garantie-Programm Garantie-Programm für Firma für Firma Es wird ab dem eine Leitungsgarantie über 36 Monate oder 10 Mio. Doppelhübe ab Kaufdatum gewährt. Es wird ab dem eine Leitungsgarantie über 24 Monate oder 7,5 Mio. ab Kaufdatum gewährt. Zeigt eine chainflex®-Leitung* innerhalb von Zeigt eine chainflex®-Leitung* innerhalb von 36 Monaten Es wird ab dem eine Leitungsgarantie über 18 Monate oder 5 Mio. Doppelhübe ab Kaufdatum gewährt. 18 Monaten unter Einhaltung der Katalogdaten, einen technischen Mangel, liefert igus® eine neue Leitung. Wir haben die Anwendung in Ihrem Hause besichtigt und die Anwendung aller Katalogregeln überprüft und in der Leitungsbelegung beraten. Wir haben die Anwendung in Ihrem Hause besichtigt und die Anwendung aller Katalogregeln überprüft und in der Leitungsbelegung beraten. igus® GmbH, Datum & Unterschrift igus® GmbH, Datum & Unterschrift *gilt nicht für die Leitungen des chainflex® M-Programmes – 1 Mio. Doppelhübe. Range: 18 Monate Garantie, 5 Mio. Doppelhübe Vorraussetzung: ab 1,- EUR Umsatz Zertifizierung durch den Vertriebsberater Kennzeichnung Ihrer Maschine durch Garantieaufkleber, wenn gewünscht Beratung zu Fragen rund um die Energieführung vor Ort Requirements: 18 months guaranty 5 million double strokes from 1,- EUR chainflex® sales certification by the sales consultant Identification of your machine through guaranty sticker, if desired Consultation on site on matters relating to the energy supply *gilt nicht für die Leitungen des chainflex® M-Programmes – 1 Mio. Doppelhübe. igus® GmbH Spicher Str. 1a 51147 Köln Tel. +49-2203 9649-800 Fax -222 info@igus.de www.igus.de MAT0072185 or 5 million dou Status level “orange” Umfang: Alle Einzelheiten entnehmen Sie bitte unserem igus® chainflex® Garantieprogramm, MAT0072184 Alle Einzelheiten entnehmen Sie bitte unserem igus® chainflex® Garantieprogramm, MAT0072184 igus® GmbH Spicher Str. 1a 51147 Köln Tel. +49-2203 9649-800 Fax -222 info@igus.de www.igus.de unter Einhaltung der Katalogdaten, einen technischen Mangel, liefert igus® eine neue Leitung. igus® GmbH, Datum & Unterschrift *gilt nicht für die Leitungen des chainflex® M-Programmes – 1 Mio. Doppelhübe. Alle Einzelheiten entnehmen Sie bitte unserem igus® chainflex® Garantieprogramm, MAT0072184 or 10 million in compliance with the catalog data, igus® offers a new cable. double strokes ble strokes in compliance We have inspectedle. application at your site and verified thewith the catalog data, igus® cab the ® offers a new offers a new cable. application of all catalog rules and advised on the cable laying. We have insp log data, igus ected the app with the cata lication at you application of in compliance r site and veri all catalog rule fied the s and advised on the cable laying. oder 5 Mio. Doppelhüben oder 7,5 Mio. Doppelhüben unter Einhaltung der Katalogdaten, einen technischen Mangel, liefert igus® eine neue Leitung. 36 months 18 months Zeigt eine chainflex®-Leitung* innerhalb von 24 Monaten oder 10 Mio. Doppelhüben 24 months für Firma Statusstufe „orange“ igus® GmbH Spicher Str. 1a 51147 Köln Tel. +49-2203 9649-800 Fax -222 info@igus.de www.igus.de MAT0072186 MAT0072187 ... date igus® GmbH, * not valid for For more details, * not valid for cables of chainflex® M program – 1 million double strokes. For more details, please see our igus® chainflex® guaranty program, MAT0072184.20 and signature please see our ® ex cables of chainfl www.chainflex.de... plastics for longer life®... igus® GmbH, date and signature igus® 1 million M program – igus® GmbH, * not valid for For more details, s. double stroke 2184.20 y program, MAT007 chainflex guarant ® e 51147 Cologn Spicher Str. 1a igus® GmbH Fax -222 9649-800 Ph. +49-2203 www.igus.eu MAT0072187.20 info@igus.de Statusstufe „silber“ ture ex® M progra m – 1 million igus® chainfle double stroke s. x® guaranty program , MAT0072184.20 MAT0072186.20 igus GmbH Spicher Str. 1a Ph. +49-2203 51147 Cologn 9649-800 e Fax -222 info@igus.de www.igus.eu ® MAT0072185.20 Dieses Programm gibt dem Kunden eine Garantie auf chainflex®-Leitungen des Katalogprogrammes (Ausnahme: chainflex® M – 1 Mio. Doppelhübe). In zeitlicher Hinsicht übersteigt selbst die kürzeste igus®-Garantiefrist die gesetzliche Mindestgewährleistungsfrist, die ja bekanntlich bei nur 12 Monaten liegt. Voraussetzung für die Garantie ist der Betrieb der Leitung innerhalb der im Katalog für die jeweilige Leitungsserie vorgegebenen Einsatzbedingungen. Der Garantieanspruch der jeweiligen Statusstufe wird begrenzt durch den Zeitraum ab dem Kaufdatum oder der realisierten Doppelhübe der Maschine, je nachdem was zuerst erreicht wird. Im Garantiefall ersetzen wir unverzüglich die Leitungsmeterware. Als Jahresumsatz wird der Umsatz der Meterware berechnet, der in allen Lieferungen enthalten ist. Hierzu zählen chainflex®-Meterware und chainflex®Meterware, die in readycable® (konfektionierte Leitungen mit Steckern) und readychain® (konfektionierte e-kettensysteme® inkl. Leitungen) verbaut wurde. Die Garantie beginnt mit Erhalt der igus®-Garantieurkunde und erfolgreicher Registrierung. This program provides the customer with a guaranty on chainflex® cables of the current catalogue product range (exclude: chainflex® M – 1 million double strokes). In terms of duration, even the shortest igus® guaranty period is longer than the statutory minimum guaranty period which, we all know, is only 12 months. Prerequisite for the guaranty is the operation of the cable within the operating conditions specified for the respective cable series in the catalog. The guaranty claim of each status level is limited by the period from the date of purchase or the covered double strokes of the machine, whichever is reached first. In case of guaranty we immediately replace the cable piece goods. Sales of the piece goods is calculated as annual turnover, which is included in all deliveries. These include chainflex® piece goods and chainflex® piece goods that were installed in readycable® (harnessed cables with connectors) and readychain® (harnessed e-chainsystems® with cables). The guaranty starts after receipt of the igus® guaranty certificate and succesful registration. Mehr Informationen: www.igus.de/chainflex-garantie More information: www.igus.eu/chainflex-guaranty Status level “silver” Umfang: date and signa cables of chainfl please see our igus® GmbH Spicher Str. 1a 51147 Cologne Ph. +49-2203 9649-800 Fax -222 info@igus.de www.igus.eu Range: 24 Monate Garantie 7,5 Mio. Doppelhübe Vorraussetzung: ab 10.000,- EUR Umsatz Zertifizierung und Schulung durch den Vertriebsberater Kennzeichnung Ihrer Maschine durch Garantieaufkleber, wenn gewünscht Schulung durch unseren Mitarbeiter vor Ort Beratung zu Fragen rund um die Energieführung vor Ort Requirements: 24 months guaranty 7,5 million double strokes from 10.000,- EUR chainflex® sales certification and training by the sales consultant Identification of your machine through guaranty sticker, if desired Training by our staff on site Consultation on site on matters relating to the energy supply Statusstufe „gold“ Status level “gold” Umfang: Range: 36 Monate Garantie 10 Mio. Doppelhübe Vorraussetzung: ab 100.000,- EUR Umsatz Zertifizierung und Schulung durch den Vertriebsberater Kennzeichnung Ihrer Maschine durch Garantieaufkleber, wenn gewünscht Schulung durch unseren Mitarbeiter und unser Produktmanagement vor Ort Beratung zu Fragen rund um die Energieführung vor Ort Neuheiten-Vorstellung beim Kunden im Rahmen einer Hausmesse Requirements: 36 months guaranty 10 million double strokes from 100.000,- EUR chainflex® sales certification and training by the sales consultant Identification of your machine through guaranty sticker, if desired Training by our staff and our product management on site Consultation on site on matters relating to the energy supply New products presentation at the customer in the scope of an in-house exhibition *Gilt nicht für die Leitungen des chainflex® M-Programmes. Not valid for cables of chainflex® M program. 18 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten products for machine tools ... safe quality & save money ... 19
  • 11. #6: Partnerprogramm ... ... egal wer montiert Neu: readychain®-Partnerprogramm – 3 Wege zur konfektionierten e-kette® New: readychain® certified partner program – 3 ways to the harnessed e-chain® Systemgarantie für komplett konfektionierte Energieführungssysteme, egal wer montiert (Sie, Ihr Konfektionierer oder igus®), auf Wunsch auch mit Projektierung und Fertigungsbegleitung für Ihre Fertigung/ Partner, wenn igus® nicht montiert. System guarantee for fully harnessed energy supply systems, regardless of who performs the assembly (you, your harnesser, or igus®), on request, including project planning and production support for your production/ partner when igus® does not perform the assembly. Mehr Informationen: www.igus.de/sichere-kette More information: www.igus.eu/safe-chain Geprüfte und bewährte igus®-Komponenten, Zugentlastungen, Zubehörteile, e-ketten®, Leitungen und Anschlüsse. Tested and proven igus® components, strain reliefs, accessories, energy chains®, cables and connectors Projektierung, Prototypenfertigung, Garantien, Online-Tools und weitere Services Engineering, prototype manufacturing, guarantees, online-tools and other services readychain®: Konfektionierung bei igus® readychain®harnessing at igus® Konfektionierer Harnesser Maschinenbauer: Leitungen zum Selbstkonfektionieren Machine builders: Harnessing by yourself Was wir auch noch machen: Neu: igus® readychain®-Partnerprogramm New: igus® readychain® certified partner program 20 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Kundenspezifische Garantieunterlagen Kundenspezifisches Herstellungszertifikat Fertigungs-Schulungs-Urkunden Projekt-Entwicklung What we also do: Individual guaranty certificate Individual manufacturing certificates Manufacturing training certificates Project engineering products for machine tools ... safe quality & save money ... 21
  • 12. #7: Prozesskosten senken Prozesskosten senken mit neuen igus®-Services Save process costs with new services from igus® ... Dienstleistungen & Services Prozesskosten senken mit neuen igus® Online-Werkzeugen Save process costs with new online tools from igus® Open-Space Service: Konstruktions- und Entwicklungszeit sparen Sie geben uns Ihren Bauraum und Ihre Anforderungen und wir konstruieren unsere Energiezuführung mit Anbauteilen oder Lagertechnik in Ihre Maschine. Mehr Informationen: www.igus.de/openspace Open-Space Service: Save time for designing and development Provide us with your installation space and your requirements and we will design our energy supply system with mounting parts or bearing technology for your machine. More information: www.igus.eu/openspace readychain®-Truck: Fertigungszeit sparen Zeit sparen beim Konfigurieren ... Cut down on configuration time ... ... von konfektionierten Leitungen. Ohne Anmeldung kostenlos das QuickPinAdd-In auf der igus®-Homepage herunterladen Kerninformationen von bestehenden Leitungstypen werden übernommen Schnelle und leichte Überarbeitung von Makros www.igus.de/quickpin ... of harnessed cables. Free download of the QuickPin-Add-In at the igus® homepage without registration Key parameters of existing cable types are cross-referenced Fast and easy editing of macros www.igus.eu/quickpin Ob Prototypenbau direkt vor Ort, Serienkundenbelieferung oder Schulung in der „rollenden igus® Fabrik“, der readychain®-Truck ist vielfältig einsetzbar. Wir demonstrieren bei Ihnen unser readychain® rack, direkt an der Maschine oder bei uns in Köln. Mehr Informationen: www.igus.de/readychain-truck readychain® truck: Reduce production time The readychain® truck serves a variety of purposes, including on-site prototype building, production supply to customers, or training in the ”rolling igus® factory“. We will demonstrate our readychain® rack at your facility directly on your machine or at our facility in Cologne. More information: www.igus.eu/readychain-truck 22 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Geld sparen mit dem readycable®-Finder Konfektionierte Antriebsleitungen nach Herstellerstandards schnell finden: Als Ergebnis erhält man eine Übersicht mit den wichtigsten Informationen wie Mantelwerkstoff, Ölbeständigkeit und Biegeradius. www.igus.de/readycable-finder Save time with the readycable® finder Quickly find harnessed drive cables per manufacturer standards: The result consists of a summary with the most important information, such as jacket material, oil-resistance, and bending radius. www.igus.eu/readycable-finder products for machine tools ... safe quality & save money ... 23
  • 13. #8: maßgeschneidert Neu: Gleitgelagerte Rundtischsysteme ab 500 mm New: Plain bearing supported rotary table systems, starting at 500 mm #9: niedrige Antriebskräfte Neu: Gleiten & Rollen – Doppelrollen-Hybridlager drylin® WJRM New: Gliding & rolling – double roller hybrid bearing drylin® WJRM Kombiniert gleiten und rollen Mit Hilfe der flexibel einsetzbaren iglidur® PRT-Universal-Gleitelemente können große, gleitgelagerte Rundtischsysteme angelehnt an die Bauform 01 maßgeschneidert werden. Je nach Anzahl der Elemente sind Rundtischsysteme mit Innendurchmessern von ca. 0,5 bis 5 m möglich. Using the versatile iglidur® PRT universal glide elements, large slewing ring systems can be modeled tailored to the type 01. Depending on the number of elements, slewing ring systems with internal diameters of 0.5 to 5 m are possible. Mehr Informationen: www.igus.de/de/PRT More information: www.igus.eu/eu/PRT Combines gliding and rolling drylin® W-Hybridlager bieten eine einmalige schmiermittelfreie Kombination von Gleit- und Rollenlagerung. Durch integrierte Rollen werden niedrige Antriebskräfte erreicht, die Gleiter schützen gleichzeitig gegen Querkräfte. Hierdurch eignen sich drylin® W-Hybridlager ideal für manuelle Verstellungen im Bereich Türen (z.B. Maschinentüren, Schutztüren) als auch beweglichen Bedienpulten. Der effektive Aufbau durch Kunststoff und Zinkdruckguss spart zudem Kosten. Hybridlager können auf verschiedene hartanodisierte Aluminiumprofile des drylin® W-Linearbaukastens eingesetzt werden. drylin® W hybrid bearings offers a unique bearing combination of gliding and rolling. Trough integrated rollers low drive forces will be achieved, transverse forces will be absorbed by the gliding elements. Therefore hybrid bearings suit ideal for manual adjustments specially for doors (machine doors, protection doors) and for moving of control panels. The efficient creation with plastics and zinc diecast also saves costs. Hybrid bearings can be used with different hard anodised aluminium profiles of the drylin® W linear modular system. Mehr Informationen: www.igus.de/de/WJRM www.igus.de/de/drylinW More information: www.igus.eu/eu/WJRM www.igus.eu/eu/drylinW s 24 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten s Lasten bis 10 Tonnen loads up to 10 tons Leise laufend und kostengünstige Hybridlager in Tür- und Bedienpultverstellungen. Smooth running and cost-effective hybrid bearing in adjustment of sliding doors and control panels. products for machine tools ... safe quality & save money ... 25
  • 14. Extrem dicht: RX e-rohr ... ... günstige E2 e-rohre System RX: Späneschutz „hoch X“ System RX: chip protection for extreme applications E2 Rohre R/R100: kostengünstige „Späneschutz-Allrounder“ E2 tubes R/R100: cost-effective “chip-protection allrounder” Guter Leitungsschutz bei Spänen und Schmutz. Zu Öffnen und kostengünstig Perfect protection against chips and dirt. To open and cost-effective. Seit igus® Mitte der 80er Jahre die ersten zu öffnenden und (zweiteiligen) e-rohre vorgestellt hat, ergänzen viele Zusatzteile und Verbesserungen das Programm. e-rohre sind einsetzbar in Bereichen mit (heißen) Spänen, Schmutz und Staub. Entscheiden Sie sich für die kostengünstige, alternative Serie R100 für Anwendungen mit langsamen und mittleren Geschwindigkeiten oder Serie R, für höhere Geschwindigkeiten. Sehr guter Schutz gegen Späne (auch heiße Späne) Robust und dicht Wahlweise innen oder außen zu öffnen – Deckel schwenkbar oder herausnehmbar After igus® introduced the first snap-open (two-piece) e-tubes in the mid 80s, many additional parts and innovations have been added to the product range. etubes are usable in applications with (hot) chips, dirt, and dust. Use the cost-effective, alternative Series R100 in applications with slow and medium speeds, or Series R for higher speeds. Mehr Informationen: www.igus.de/de/R www.igus.de/de/R100 More information: www.igus.eu/eu/R www.igus.eu/eu/R100 Excellent protection against chips (even hot chips) Rugged and tight Snap-open alternately along inside or outside – swivelable or removable lid E2 e-rohr R HT-Version für den Einsatz bis 850°C ab Lager HT version for use with temperatures up to 850°C Problemlöser für Energiezuführungen im Spänebereich – in 4 Größen verfügbar Problem solver for energy supply systems in the chip area – 4 sizes available Späne und Schmutz können die Lebensdauer von Leitungen und Schläuchen erheblich beeinträchtigen. Das RX-System ist ein extrem dichtes, aber dennoch im Außenradius zu öffnendes, in der Form einzigartiges Kunststoff-Energierohr. Im Außenradius zu öffnen Glatte, gewölbte Außenkontur – Späne bleiben nicht liegen Angespritzte „Dichtlippen“ rundherum Keine Öffnungen, Spalte, Hinterschnitte Innenaufteilung und Ablegerinne lieferbar Verdeckte Bolzen/Bohrungsverbindung und Anschläge Chips and dirt can affect the service life of cables and hoses significantly. The RX system is extremely tight, yet snaps open along the outer radius – in the form of a unique plastic energy tube. Snap-open in the outer radius Smooth, curved outer contour - chips do not stick Injection-molded „sealing lip“ all around No holes, cracks, undercuts Interior separation and guide trough available Covered pin/bore connection and stop dogs Mehr Informationen: www.igus.de/de/RX More information: www.igus.eu/eu/RX 26 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Deckel einzeln entnehmbar Kleinere Teilung für ruhigen Lauf Innnenhöhe 25-45 mm www.igus.de/de/R E2 e-tube R Single lids Smaller pitch for even smoother running Inner height 25-45 mm www.igus.eu/eu/R E2 e-rohr R100 Kostengünstig Deckel einseitig aufklappbar Innnenhöhe 21-50 mm www.igus.de/de/R100 E2 e-tube R100 Cost-effective Snap-open lid on one side Inner height 21-50 mm www.igus.eu/eu/R100 products for machine tools ... safe quality & save money ... 27
  • 15. ... „grüne“ Automation ... guidelok horizontal: Spänesichere Obertrumführung für lange Verfahrwege guidelok horizontal: chip-resistant upper run guide for long travels System P4: 57 % weniger Antriebsleistung bei 3 m/s System P4: 57 % less drive power at 3 m/s H = ab 258 mm ... freitragend bis zu 50 m ... R = ab 75 mm * Horizontale Obertrumführung „guidelok“ für lange Verfahrwege bis 50 m freitragend im Spänebereich. Zwischen den Gleitflächen des Ober- und Untertrums kann sich nichts festsetzen. Horizontal guidance of the upper run “guidelok” for long travels up to 50 m unsupported in chip area. e-ketten® für „grüne“ Automation bieten viel Einsparpotential, z.B. in der Blechbearbeitung e-chains® for “green” automation have high possible savings, e.g. in sheet metal processing Späneschutz: igus® guidelok Chip protection: igus® guidelok Gerade in Werkzeugmaschinen auf langen Verfahrwegen, wenn die e-kette® gleitend eingesetzt werden muss, sind Metallspäne ein Problem. igus® guidelok ist eine kostengünstige Lösung. Späne können sich nicht zwischen den Gleitflächen des Ober- und Untertrums festsetzen Enorme Erhöhung der freitragenden Längen von e-ketten®, günstige Alternative zu Stahlketten Weniger Zug-/Schubkraft notwendig (kleinere Ketten, freitragend und Rollen = energieeffizient!) Modulares System mit wenigen Teilen * guidelok slimline „F“: vertikale Führung bis 7 m/s und 10 m/s2 Especially for long travels on machine tools, if the e-chain® has to be gliding, metallic chips are a problem. igus® guidelok is a affordable solution. Mehr Informationen: www.igus.de/de/guidelok-HR More information: www.igus.eu/eu/guidelok-HR Chips are not able to lodge themselves between the gliding areas on the top and bottom run Enormous increase of „self supporting“ length of e-chains®, cost-effective alternative to steel chains Lower push-/pull forces (smaller e-chains®, self supporting and rollers = energy efficient) Modular system with few parts * guidelok slimline “F”: Vertical guide up to 7 m/s and 10 m/s2 Freitragende Verfahrwege bis zu 50 m möglich Unsupported travels up to 50 m possible Durchbruch in der „grünen“ Fertigungsautomatisierung Breakthrough in “green” production automation Energieketten-System P4: Schnelle, leise Energie-, Daten- und Medienzuführungslösung für energieeffiziente Bearbeitungs- und Lagerprozesse. Auf Verfahrwegen von zum Beispiel 40-50 m senkt das signifikant die Strom- bzw. Betriebskosten. Insbesondere die kleinen Größen P4.32 und P4.42 eignen sich für sogenannte „grüne“ Bearbeitungsprozesse und Lagersysteme. Mit der rollenden Energiezuführungslösung haben Anlagen- und Maschinenbauer bereits ab 3 m/s, besonders ab 3,5 m/s große Vorteile bei Ladeportalen für Automatisierungsprozesse in der Fertigung. Im Vergleich zur Gleitreibung fällt die Rollreibung um 75 % geringer aus – was bis zu 57 % weniger Antriebsleistung bedeutet. Energy chain system® P4: Fast, quiet energy, data and media supply solution for energy efficient processing and storage processes. On travel distances of 40-50 meters, for example, that reduces the electricity and operating costs significantly. The small sizes P4.32 and P4.42 in particular are suitable for so-called “green” machining processes and storage systems. With the rolling energy supply solution, plant and machinery manufacturers have great benefits on loading gantries for automated production processes from 3 m/s, and especially from 3.5 m/s. Compared to sliding friction, rolling friction comes out 75 % less – which means up to 57 % less drive power. Mehr Informationen: www.igus.de/de/P4 More information: www.igus.eu/eu/P4 System P4: Kleinere, stabiliere e-kette® mit leichteren, optimierten chainflex®-Leitungen, rollend 0% 28 -17% -37% -57% Smaller, more stabile e-chains® with light weight and optimized chainflex® cables, rolling 29
  • 16. Bewährter Alleskönner ... ... wird noch größer System E4.1: Eine e-kette® für Alles ... System E4.1: One e-chain® for all ... ... jetzt in neun Größen lieferbar ... now available in nine sizes Eine e-ketten®-/e-rohr-Familie für fast alle Anwendungen. Mit 21 - 350 mm Innenhöhe ... An e-chain®-/e-tube family for almost all applications. With 21 - 350 mm inner height ... ... und neu: 162 mm Innenhöhe für noch mehr Platz und große freitragende Längen ... and new: 162 mm inner height for even more space and long unsupported lengths System E4.1 – der Standard für Werkzeugmaschinen-Anwendungen System E4.1 – the Standard e-chain® for machine tools applications Neue Größe des erfolgreichen E4.1-Programms Für nahezu alle Anwendungen ist das System E4.1 oft die erste Wahl. Durch den großen Zubehörbaukasten ist E4.1 an nahezu alle Bedürfnisse anpassbar. Hintergriff für optimale Seitenstabilität und für hohe Schubkraft auf langen Verfahrwegen Ideal für Anwendungen „um 90° gedreht“ durch Hintergriff Große freitragende Längen durch stabilen, doppelten Anschlag Integrierte geräuschdämpfende „Bremsen“ und Geräuschdämpfer als Option Außen- u. Innenlaschen für die schnelle Montage System E4.1 is for almost all applications the first choise. Due to the large accessory program, E4.1 fits to all demands. Optimum lateral stability and high push/pull force on long travels due to the undercut design Ideal for side-mounted applications Large unsupported lengths due to stable, double stop dog Noise dampening pads as additional noisereducing option Outer and inner links for fast assembly Mehr Informationen: www.igus.de/de/E4.1 More information: www.igus.eu/eu/E4.1 +25% ~7m 30 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Neue Größe mit 162 mm Innenhöhe Stabile doppelte Anschläge Für hohe Befüllungen, große freitragende Längen und lange Verfahrwege bis 450 m Beidseitig zu öffnen Große freitragende Längen und Füllgewichte Für lange Verfahrwege E4.1 nun in 9 Innenhöhen lieferbar: 21, 28, 32, 42, 56, 80, 112, 162, 350 mm Mehr Informationen: www.igus.de/de/E4.162 New size for the successful E4.1 product range New size with 162 mm inner height Stable dual stop dogs for heavy fillings, long unsupported lengths and long travels up to 450 m Snap-open along both sides Long unsupported lengths and fill weights For long travels E4.1 now available in 9 inner heights: 21, 28, 32, 42, 56, 80, 112, 162, 350 mm More information: www.igus.eu/eu/E4.162 Bis zu 25% mehr freitragende Länge Große freitragende Längen bis 7,0 m und Zusatzlastenbis zu 90 kg/m sind mit der E4.1 Familie möglich, hier als „XXL-Variante“ im igus®-Labor. Up to 25% more unsupported length Long unsupported lengths up to 7.0 m and additional loads up to 90 kg/m are possible with the E4.1 family, shown here as “XXL version” in the igus® lab. products for machine tools ... safe quality & save money ... 31
  • 17. Bewährter Allrounder ... ... klein: leise und stabiler System E2/000: universell einsetzbar, beidseitig aufklappbar System E2/000: universal use, to open on both sides System E2.1: Neue „mini“-Größen: stabiler, leichter System E2.1: New “mini” sizes: more rugged, lighter Die e-ketten®-/e-rohr-Familie für mittlere Beanspruchung. 4 Typen und 4 Größen lieferbar The e-chain®-/e-tube family for medium requirements. 4 types and 4 sizes available Kleine Größen mit hoher Stabilität. Die neue igus®-Produktfamilie kleiner e-ketten®: E2.1 Small sizes with high stability. The new igus® product family of small e-chains®: E2.1 e-kettensystem® E2/000 – Die Vielseitige für mittlere Belastungen e-chainsystem® E2/000 – The versatile one for medium loads igus® E2.1-Programm – Kleine Größen mit hoher Stabilität igus® E2.1 product range – Small sizes with high stability Die E2/000 Serie ist igus® vierte Generation in dieser Größe. Alle Erfahrungen flossen in diese Serie ein: leichte und vielseitige Montage kombiniert mit Robustheit – hohe Stabilität verbunden mit leisem Lauf, lange Lebensdauer der Leitungen und vielfältige Befestigungsmöglichkeiten. Die Ausführung ist bei allen E2/000-Modellen einheitlich. Maschinenbauer auf der ganzen Welt vertrauen auf dieses Programm. Schnelles Öffnen von rechts bzw. links mit dem Schraubendreher oder per Hand – Öffnungsmechanismus von oben zugänglich Blitzschnelle Montage durch Daumendruck – sicherer Sitz ohne zusätzliche Schließvorrichtungen Sicherer Sitz der Trennstege und der Innenaufteilung, sogar wenn die e-kette® geöffnet ist Hervorragende mechanische Stabilität; Konstruktion und Material sorgen für lange Lebensdauer The Series E2/000 is the fourth generation igus® in this size. All our experience went into this series: easy and versatile installation combined with ruggedness – high stability combined with low-noise operation, long service life for cables and manifold mounting options. The version is standardized for all E2/000 models. Mechanical engineers all over the world rely upon this range. Quickly opened from the right or left with a screwdriver or by hand – opening mechanism accessible from above Lightning fast installation using thumb – safe seat without additional closing mechanism The separators and interior separation sit safely, even when the e-chain® is open Excellent mechanical stability; design and material provide long service life Leichter, stabiler und einfacher zu öffnen - die nächste Entwicklungsstufe kleiner igus® e-ketten® für einen noch breiteren Einsatzzweck. Nicht zu öffnen oder im Innen- und Außenradius aufklappbar, in 2 Größen und immer inklusive, ein e-ketten®-Öffner zum schnellen Öffnen in einem Arbeitsgang. Vielfältiges Zubehör wie Innenaufteilung und Anschlusselemente. Robustes Anschlagsystem und große Bolzen für bis zu 25% größere freitragende Länge und 100% höhere Zusatzlasten* Eingebaute „Bremse“ minimiert Anschlaggeräusche Sehr glatte Konturen für beste Leitungsschonung Ca. 10% Gewichtseinsparung im Vergleich zur baugleichen igus® e-kette® Kettenöffner inklusive – spart enorm Zeit beim Öffnen der e-kette® Lighter, more stable and easier to open - the next generation of small igus® e-chains® for an even broader range of applications. Cannot be opened or snapped open in the inner or outer radius, in 2 sizes and always including an e-chain® opener for fast opening in a single operation. Wide range of accessories, such as interior separation and mounting brackets. Rugged stop dog system and large pins for up to 25% longer unsupported lengths and 100% greater additional loads* Built-in “brake” minimizes impact noises Very smooth contours ensure the best possible cable compatibility Approx. 10 % weight reduction in comparison to equivalent igus® e-chain® designs Including chain opener – significant time savings when opening e-chains® * im Vergleich zu baugleichen igus®-Typen * in comparison to the identical igus® types Mehr Informationen: www.igus.de/de/E2.1 More information: www.igus.eu/eu/E2.1 Mehr Informationen: www.igus.de/de/E2000 32 More information: www.igus.eu/eu/E2000 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten products for machine tools ... safe quality & save money ... 33
  • 18. Leise, vibrationsarm .... ... für hohe Geschwindigkeiten System E6.1: Zweite Generation laufruhiger Reinraum-Energieketten System E6.1: 2nd generation of smooth operating cleanroom e-chains® Bewährt: System E6, T3 und E3 – leise, leicht und schnell Proven: System E6, T3 and E3 - low noise, light and fast System T3 – Hochflexible, vibrationsarme Bandkette Ruhiger Lauf, geringe Lautstärke, einfache Montage Extrem leicht und flexibel www.igus.de/de/T3 System T3 – Hochflexible, vibrationsarme Bandkette Quiet operation, low noise, easy assembly Extremely light and flexible www.igus.eu/eu/T3 System E3 – Klein, leise, vibrationsarm Einfache Montage und hohe Wirtschaftlichkeit Ruhiger Lauf, geringe Lautstärke, Stabilität www.igus.de/de/E3 Federverbinder ersetzt Bolzen-/Bohrung-Verbindung. Kaum Abrieb, kaum Geräusche. Hochdynamisch. Spring clip replaces pin/bore connection. Very little abrasion, nearly without noise. Highly dynamic. System E6.1: Leise, vibrationsarm und hochdynamisch System E6.1: Quiet, low vibration, and highly dynamic Sehr laufruhige, vibrationsarme e-ketten® für hochdynamische Anwendungen. Die enorme Laufruhe ist ideal für Anwendungen, wo es auf höchste Genauigkeit ankommt. Das geringe Gewicht und der konstruktive Aufbau machen das E6.1 System perfekt für höchste Beschleunigungen. Extreme Laufruhe (< 46 db(A)), extrem vibrationsarm „Beliebiges“ Kürzen und Verlängern Reinraumeignung Gute Zugänglichkeit zum Innenraum Version ohne Vorspannung durch Drehen der Innenlasche Superleise durch kleine Teilung und „Bremse“ im Anschlagssystem Ca. 30 % Gewichtsersparnis im Vergleich zur Vorgängerserie E6 Very smooth, low-vibration e-chains®, for highly dynamic applications. The incredibly smooth operation is ideal for applications that require the best possible precision. The low weight and design make the E6.1 System ideal for the highest accelerations. Mehr Informationen: www.igus.de/de/E6.1 System E3 – Small, quiet run, low vibration Einfache Montage und hohe Wirtschaftlichkeit Quiet operation, low noise, stability www.igus.eu/eu/E3 More information: www.igus.eu/eu/E6.1 System E6 – Hohe Stabilität, dabei sehr laufruhig Für höchste Beschleunigungen 78,5 m/s² Extrem laufruhig, ab 37 dB(A) www.igus.de/de/E6 System E6 – High stability, extremely quiet run For highest accelerations 78.5 m/s2 Extremely smooth, as low as 37 dB(A) www.igus.eu/eu/E6 Extreme smoothness (< 46 db(A)), extremely low vibration Can be “arbitrarily” shortened and extended Cleanroom suitability Good access to the inner space Version without pretension by turning the inner links Extremely quiet through small pitch and “brake” in the stop dog system Approx. 30% weight savings compared to previous Series E6 Für höchste Beschleunigungen, hier 78,5 m/s2 For highest accelerations, here 78.5 m/s2 34 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten System T3 auf der Z-Achse in einem Positioniersystem. System T3 on the Z-axis of this positioning system. products for machine tools ... safe quality & save money ... 35
  • 19. Mehrachsbewegungen ... ... für bis zu 7000° e-ketten® für Dreh- und Spiralbewegungen e-ketten® für rotating and spiral motions triflex® R: In allen Achsen bewegen triflex® R: Moving along all axis Drehbewegungen auf kleinstem Raum – 8-fach um die eigene Achse Drehbewegungen bis zu 3000° in vertikaler und mehr als 7000° in horizontaler Einbaulage Drehgeschwindigkeiten bis 360°/s www.igus.de/twisterband New: Ø 290 mm triflex® TRCF – Mehrachskette geschlossen, Leitungsschutz Einfach aufklappbare Kettenglieder zum Einlegen großer Befüllungsdurchmesser Torsion ca. ±10°/Kettenglied möglich www.igus.de/de/TRCF Rotary movements in minimum space – 8 times around own axis Rotating motions up to 3,000° in vertical and more than 7,000° in horizontal installation orientation Rotary speeds up to 360°/s www.igus.eu/twisterband triflex® TRCF – Enclosed multiple-axis chain, cable protection Chain links are easily snapped open to insert large filling diameters Torsion approx ±10°/chain link possible www.igus.eu/eu/TRCF Störkantenfrei und auf- Höhere Lasten – twisterchain new Dreh- und Spiralbewegungen bis 540° möglich Stabil, mehr Zusatzlast durch Zwischenlasche Hochdynamisch und laufruhiger (mit neuer Rinne) www.igus.de/twisterchain ® Higher loads – twisterchain new Rotating and spiral movements up to 540° possible Rugged, greater additional load possible due to intermediate link Highly dynamic and smooth-running (with new trough) www.igus.eu/eu/twisterchain ® klappbar Free of interfering edges, and snaps open Schnappverschluss per Schraubendreher öffnen Snap lock mechanism open by screwdriver triflex® TRLF – Schnell befüllbare e-kette® für Mehrachsbewegungen Einfaches Aufklappen per Hand oder mit Schraubendreher für dicke, steife Schläuche und / oder viele Leitungen „Jederzeit“ kürz- oder verlängerbar www.igus.de/de/TRLF triflex® TRLF – Quickly fillable e-chain® for multiple-axis motions Simply flip open manually or use the screwdriver for thick, stiff hoses and/or many cables Can be “arbitrarily” shortened and extended www.igus.eu/eu/TRLF igus® e-spool modular ab Lager Verschiedene Medien und Durchmesser in einer Trommel möglich Energiezuführung in alle Richtungen möglich www.igus.de/de/e-spool modular igus® e-spool from stock Different media and diameters in one drum possible Energy supply possible in all directions www.igus.eu/eu/e-spool 36 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Schnappverschluss per Hand oder Schraubendreher öffnen Snap lock mechanism to open by hand or screwdriver products for machine tools ... safe quality & save money ... 37
  • 20. chainflex -Leitungen halten ... ... im Einsatz in e-ketten Platzsparende Alternative in Werkzeugmaschinen: PUR-Spindelleitung Space-saving alternative in machine tools: PUR spindle cable Ab Lager, keine Mindestmenge, keine Schnittkosten From stock, no minimum order, no cutting costs ® ® RoHS Bestens geeignet für den bewegten Einsatz in beengten Bauräumen: igus®-Einzelader CF270.UL.D Ideally suited for moving applications in confined installation spaces: igus® single conductor CF270.UL.D Erweiterung des igus® EinzeladerProgramms um preisgünstigere Variante mit starkem Leiterseil Expanded igus® single core product range, including more cost-effective version with rugged braided conductor igus® ergänzt seine Motorleitungs-Familie durch eine kostengünstige Einzelader mit PUR-Mantel – die chainflex®-Leitung CF270.UL.D-Einzelader. Das biegefeste Leiterseil mit optimierten Litzen ist für den bewegten Einsatz in Energieketten für Werkzeugmaschinen entwickelt worden. Dort bietet die Einzelader eine platzsparende Alternative zu den bauraumsprengenden vieradrigen Servoleitungen. Leiter- und Schirmaufbauten sind eigens für diesen Einsatz entwickelt worden. Adhäsionsarme Mischung auf PUR-Basis Ölbeständig Kerbzäh Halogenfrei UL- und NFPA-Zulassung Biegeradius bewegt: min. 10 x d igus® expands its motor cable family with a cost-effective single core with PUR jacket – the chainflex® cable CF270.UL.D-single core. The bending-resistant braided conductor with optimised strands was developed for moving applications on energy chains in machine tools. In these cases, the single core provides a space-saving alternative to the excessively large four-core servo cables. The conductor and braiding design were specifically developed for these applications. Low-adhesion blend on PUR base Oil-resistant Cut-resistant Halogen-free UL- and NFPA approvals Bending radius moved minimum 10 x d Mehr Informationen: www.igus.de/de/CF270ULD More information: www.igus.eu/eu/CF270.UL.D 38 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten chainflex® hält... in der Energiekette Hoch abriebfeste TPE, PUR und ölfeste PVC-Mantelwerkstoffe Halogenfreie und/oder flammwidrige Werkstoffe Verschiedene Zulassungen und Normen Kleinste Radien bis 4 x d Mehr Informationen: www.chainflex.de chainflex® lasts... in the energy chain® Wear resistant TPE, PUR and oil-resistant PVC outer jackets Halogen-free and/or flame-retardant materials Different certificates: UL, CSA, CE, DESINA, CEI Smallest radii up to 4 x d More information: www.chainflex.eu 7 Grundregeln für eine gute Leitung 4 2 1 3 5 6 7 chainflex®-Leitungen verhindern Leitungsausfälle in Energieketten-Anwendungen. 1. Zugfestes Kernelement 2. Optimierter Litzenaufbau 3. Hochwertige Aderisolation 4. Bündelverseilung in kurzen Schlaglängen 5. Zwickelfüllend extrudierter Innenmantel 6. Gesamtschirm mit optimiertem Flechtwinkel 7. Mit Druck extrudierter, abriebfester Außenmantel 7 basic rules for flexible cables chainflex® cables prevent cable downtimes in energy chain® applications. 1. Tensile stress resistant center element 2. Optimised core design 3. High quality conductor insulation 4. Braiding in bundles in short pitch lengths 5. Gusset filled, extruded inner jacket 6. Total shield with optimized braiding angle 7. Pressure extruded abrasion-resistant outer jacket products for machine tools ... safe quality & save money ... 39
  • 21. Leitungen für lineare ... ... und Torsionsbewegungen chainflex®-Leitungen für lineare Bewegungen chainflex® cables for linear movements chainflex®-Leitungen für Torsionsbewegungen chainflex® cables for torsion movements PUR-Steuerleitungen control cables RoHS ± 180°/m CF77.UL.D Steuerleitung für hohe Beanspruchung, öl- und kühlmittelbeständig, flammwidrig, kerbzäh, PVCund halogenfrei, Mindestbiegeradius bis 6,8 x d control cable for high load requirements, resistant to oils and cooling agents, flame retardant, notch tough, free of PVC and halogen, minimum bending radius up to 6.8 x d PUR-Datenleitungen data cables RoHS CF240.PUR Datenleitung für hohe Beanspruchung, geschirmt mit 90% Bedeckung, öl- und kühlmittelbeständig, kerbzäh, PVC- und halogenfrei, flammwidrig, Mindestbiegeradius bis 10 x d data cable for high load requirements, shielded with 90% cover, resistant to oils and coolants, notch proof, PVC-free/halogen-free, flame-retardant, minimum bending radius up to 10 x d PUR-Mess-Systemleitungen measuring system cables RoHS CF111.D / CF113.D Mess-Systemleitung für hohe Beanspruchung, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, Mindestbiegeradius bis 7,5 x d measuring system cable for high load requirements, shielded, resistant to oils and coolants, notch proof, flame-retardant, minimum bending radius up to 7.5 x d RoHS PUR-Servoleitungen servo cables CF270.UL.D / CF27.D Servoleitung für hohe Beanspruchung, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, PVC- und halogenfrei, Mindestbiegeradius bis 7,5 x d servo cable for high load requirements, shielded, resistant to oils and coolants, notch proof, flame-retardant, PVC-free/halogen-free, minimum bending radius up to 7.5 x d RoHS Große Leitungsfamilie für Roboter – über 75 tordierbare Leitungen ab Lager Large cable family for robots – more than 75 twistable cables from stock igus® bietet ab Lager für jeden Leitungsbereich Lösungen für die Torsion an. Damit bietet sich die Möglichkeit, Torsionsleitungen auch in kleinen Mengen schnell und einfach zu nutzen. Steuer- , Daten-, Bus-, Hybrid-, LWL-, Motorund Servoleitungen Ab 1 Meter, keine Mindestbestellmenge 28 Millionen Zyklen getestet, Test Nr. 3105 igus® provides torsion solutions for any cable application from stock. This presents the option to quickly and easily make use of torsion cables even in small quantities. Control, data, bus, hybrid, fibre optic, power and servo cables From 1 m, no minimum order quantity 28 Mio. cycles tested, Test No. 3105 Mehr Informationen: www.igus.de/de/cfrobot More information: www.igus.eu/eu/cfrobot ± 180° auf 1 m; 3.000.000 Zyklen getestet ±180° at 1 m; 3,000,000 cycles tested PUR-Busleitungen bus cables CFBUS.PUR Busleitung für Profibus, Profinet, Ethernet und CAN-Bus, geschirmt, ölbeständig, kühlmittelbeständig, PVC- und halogenfrei, kerbzäh, flammwidrig, Mindestbiegeradius: 12,5 x d bus cable for profibus, profinet, ethernet and CAN-Bus, shielded, oil-resistant, coolant resistant, PVC-free/halogen-free, notch-resistant, flame-retardant, minimum bending radius: 12,5 x d 40 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten products for machine tools ... safe quality & save money ... 41
  • 22. Konfektionierte-kette ... ... und Antriebsleitungen readychain®: Kette – Kabel – Garantie readychain®: Chain – Cable – Guarantee readycable®: Konfektionierte Antriebsleitungen readycable®: Harnessed drive cables readychain® – Fertig konfektionierte Systeme in 3-10 Tagen readychain® – Ready-to-fit assembled systems in 3-10 days readycable® – in 24-48h oder heute readycable® – in 24-48h or today 700 Systeme pro Woche in 11 readychain®-Fabriken weltweit – montagezeitoptimiert und Cash-flow fördernd. Lagerkosten bei Leitungen, e-ketten® und Steckern auf Null senken Durchlaufzeiten auf die Hälfte reduzieren Flexibilität bei Auftragsschwankungen Anzahl der Lieferanten und Bestellungen um 75% reduzieren Maschinenstillstandszeiten minimieren Systemgarantie – je nach Anwendung 700 systems per week in 11 readychain® companies around the world – assembly-optmized and raise your cash-flow. Reduce your storage costs for cables, e-chains® and connectors to zero Shorten turnaround times by half Flexible response to order fluctuations Reduce the number of subcontractors and related orders by 75% Minimize your machine downtimes System guarantee – for your application igus® bietet über 2240 konfektionierte Leitungen für die Antriebstechnik nach 20 verschiedenen Herstellerstandards. Professionell gefertigt, 100% geprüft. Servo-, Motor- und Signal-/Geberleitungen Keine Schnittkosten, keine Zuschläge für Kleinmengen und Verpackung Leitungslänge bis auf den Zentimeter genau nach Kundenwunsch Kleinste Biegeradien ab 7,5 x d Lagerkosten reduzieren und den Cashflow erhöhen igus® offers more than 2240 harnessed cables for drive systems according to 20 different manufacturers. Professionally manufactured, 100 % tested. Servo, Power and Signal-/encoder cables No cutting costs, no minimum order quantity, no costs for packaging Cable length according to customer requirements Smallest bending radii from 7,5 x d Reduce storage cost and increase cashflow Mehr Informationen: www.igus.de/readycable More information: www.readychain.eu Mehr Informationen: www.readychain.de More information: www.readychain.eu readychain® Montagegestell 80% sparen beim Prototyping. MontageTransportgestell für einbaufertige Energieführungssysteme. readychain® transport rack Reduces process costs by up to 80% during prototyping. Assembly transport rack for ready-to-install energy supply systems. 42 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Intercontec SpeedTec Servicepacks (ab 1 Stück), oder direkt konfektioniert nach Kundenvorgaben. Servicepacks (from 1 piece), or directly harnessed according to customer specifications Auch als umspritzte Version – nach Ihren Vorgaben konfektioniert Also as molded version – with your individual design QuickPin 2.0 – Stecker-Leitungs-Konfigurator www.igus.de/quickpin QuickPin 2.0 – connector-cable configurator www.igus.eu/quickpin products for machine tools ... safe quality & save money ... 43
  • 23. igus dry-tech Lagertechnik ... ... 100% schmierfrei iglidur® Polymer-Gleitlager iglidur® polymer bearings Für jeden Anwendungsfall die richtige Lösung verfügbar For every application the right bearing available ® ® Auszug aus unserem großen Produktprogramm Excerpt of our large product range iglidur® G – der Alleskönner Universelles Gleitlager für Anwendungen mit mittleren bis hohen Belastungen. www.igus.de/de/G iglidur® G – the general purpose bearing Universal bearing for applications with medium to high loads. www.igus.eu/eu/G iglidur® D in Werkzeugwechslerkette iglidur® D in tool changer chain iglidur® Q2 – das Hochlastlager Gleitlagerlösung für hochbelastete Schwenkanwendungen und extreme Bedingungen. www.igus.de/de/Q2 Schmier- und wartungsfreie Gleitlager aus Hochleistungskunststoffen Lubrication- and maintenance-free bearings made of high performance plastics Keine Schmierung und Reduzierung von Wartungsarbeiten, dabei Kosten senken und die Lebensdauer erhöhen, alles ab Lager und schnell lieferbar – das ist die Kernidee. iglidur®-Kunststoffe sind ausgiebig hinsichtlich Verschleiß und Reibwert sowie weiteren relevanten Materialeigenschaften getestet. iglidur® Polymergleitlager von igus® bedeuten den Schritt von der Kunststoffbuchse zum getesteten und damit berechenbaren Maschinenelement. Lebensdauer berechenbar Über 40 Katalogwerkstoffe ab Lager verfügbar Bis 250° C Dauergebrauchstemperatur Kundenspezifische Lösungen möglich Lower costs and raise service life by eliminating lubrication and lowering maintenance works, everything delivered from stock immediately - that is the core idea iglidur® polymers are tested in abrasion, friction and other material properties. They built the technological core of the igus® products. Polymer plain bushings from igus® signifies the step from the plastic bushing to the proven and tested, and thereby calculable and quickly available, machine element. Predictable service life More than 40 materials available from stock Up to 250°C continuous operating temperature Customised solutions possible Mehr Informationen: www.igus.de/iglidur More information: www.igus.eu/iglidur 44 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten iglidur® Q2 – bearing for extreme loads Bearing solution for heavy-duty pivoting applications under extreme conditions. www.igus.eu/eu/Q2 iglidur® PRT - Rundtischsysteme Kostengünstige, wartungsarmes Rundtischlager mit tribooptimierten iglidur®-Gleitelementen. www.igus.de/de/PRT iglidur® PRT - slewing ring bearings Cost-effective, maintenance-free slewing ring system with tribo-optimised iglidur® gliding elements. www.igus.eu/eu/PRT products for machine tools ... safe quality & save money ... 45
  • 24. igus dry-tech Lagertechnik ... ... Linear- & Antriebstechnik Schmierfrei, leicht, leise, modular, langlebig, kostengünstig ... Lubrication-free, light, quiet, modular, durable, economical ... ... wartungsfrei, schmutzunempfindlich, korrosionsbeständig, Trockenlauf ... maintenance-free, resistant to dirt, corrosion-resistant, dry-running ® ® Wartung nur alle 2 Jahre: drylin® R-Lineargleitlager im FüllschuhMechanismus einer Presse Maintenance even after 2 years: drylin® R linear bearing in filling-shoe mechanism of a comaction unit drylin® ist ein Programm von schmiermittelfreien Lineargleitlagern das auf dem Prinzip Gleiten anstatt Rollen aufbaut. Als Gleitflächen werden tribooptimierte iglidur®-Hochleistungspolymere verwendet. Die drylin®-Linearsysteme verfahren im Trockenlauf und sind wartungsfrei. Lieferbar sind Linearführungen auf Schienen oder Rundwellenbasis. In der drylin®Antriebstechnik werden Systeme mit Spindeltrieb oder Zahnriemen mit oder ohne Motor anschlussfertig geliefert. Wartungsfreier Trockenlauf Beständig gegen Schmutz, Staub und Feuchtigkeit Leicht und leise Verschleißfest und korrosionsbeständig Unempfindlich gegen Stöße und Schwingungen Hohe statische Tragfähigkeit drylin® is a range of lubrication free linear bearings which are based on the principle gliding instead of rolling. As gliding areas tribological optimized iglidur® high-performance polymers will be used. All drylin® linear systems run dry and are maintenance-free. drylin® linear guide systems based on rail guides and round shaft basis are available. drylin® drive technology provides linear modules driven by a trapezoidal/ high helix thread or toothed belt ready to use with or without implemented motor. Maintenance-free dry-running Resistant to dirt, dust and humidity Lightweight and very quiet run Wear-resistant and corrosion-resistant Insensitive to impacts and vibrations High static load capacity Mehr Informationen: www.igus.de/drylin More information: www.igus.eu/drylin 46 Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten Das schmier- und wartungsfreie Lieferprogramm der drylin®-Lineartechnik beinhaltet 5 eigenständige Baureihen. drylin® T-Schienenführungen als Alternativen zu gängigen Kugelumlaufführungen drylin® N-Flachführungen für enge Bauräume drylin® W als universeller Linearbaukasten mit vielen Profilen und Schlittenvarianten drylin® Q – verdrehsichere Vierkantführungen drylin® R-Wellenführungen als Baukasten – kompatibel zu Standard-Kugelbuchsen www.igus.de/de/drylin-linear The portfolio of lubricant- and maintenance free drylin® linear technology comprises of 5 seperate sizes. drylin® T rail guide systems as alternative to standard commercial ball guide systems drylin® N low profile guide systems for small space drylin® W is a universal linear system with different profiles and carriage options drylin® Q – torque resistant square linear guides drylin® R round shaft guide systems as an alternative to ball linings www.igus.eu/eu/drylin-linear drylin® SD-Gewindetriebe Große Vielfalt von selbstschmierenden Kunststoffmuttern auf passenden Gewindespindeln Schmutzunempfindlich, schmierfrei www.igus.de/de/drylinSD drylin® SD lead screw drives Large range of self-lubricating polymer nuts with suitable lead screw drives Resistant to dirt, lubrication-free www.igus.eu/eu/drylinSD drylin®-Antriebstechnik Komplette Lineareinheiten mit Spindeltrieb (Trapezoder Steilgewinde) oder Zahnriemen Für manuelle Verstellungen oder elektrisch mit Motor www.igus.de/drylin-antrieb drylin® drive technology Complete linear units with lead screw drive (trapezoidal or high helix thread) or belt drive For manual adjustments or electrical with motor www.igus.eu/drylin-drive products for machine tools ... safe quality & save money ... 47
  • 25. igus Low-cost Automation ... ... alles aus einer Hand robolink®: Mehrachsgelenk für Roboter robolink®: Multiple-axis joint for tobots Günstiger Automatisieren mit Low-Cost-Kunststoffkomponenten Low-cost automation with favourably priced polymer components ns sorti Intelligent conveyor chain Continuously revolving Pick and place 30% faster Optional with cameras, sensors, indicator lights, grippers ... Kunststofftechnik-Spezialist igus bietet Roboterentwicklern und -laboren ab sofort eine leichte, wartungs- und korrosionsfreie Reihenschaltung von Gelenken. Die Kunststoff-Gelenke können frei rotieren und schwenken (Seilzugtechnik, 4 Seile pro Gelenk). Durch die Aluminium/Kohlefaser/Kunststoff-Gelenkarme werden Pneumatik, Hydraulik und alle Datenleitungen funktionssicher verlegt, um die Sensoren bzw. Sinnesorgane zu steuern. Kein teures Fräsen, kein Schneiden, kein Basteln, keine Frickeleien mehr – alles maßgefertigt aus einer Hand! Gelenke aus Kunststoff, beliebig konfigurier- und erweiterbar Umfangreicher modularer Baukasten für humanoide Roboter Polymer specialist igus offers robot developers and laboratories a light weight, maintenance and corrosion-free range of connection of joints. The plastic joints can rotate and pivot freely (draw wire technology, 4 wires per joint). The pneumatic, hydraulic and all data cables are routed through the aluminium/carbon fibre/ plastic articulated arms to reliably control the sensors and sensory organs. No expensive milling, no cutting, no tinkering, no fiddling any more – all custom made from one source! Mehr Informationen: www.igus.de/robolink More information: www.igus.eu/robolink ® 48 ® Plastic joints can be arbitrarily configured and extended Extensive modular construction kit for humanoid robots Produkte für Werkzeugmaschinen ... Kosten senken mit sicheren Produkten 3 drylin® E Mehrachssystem Schmierfreie Antriebseinheit Trocken und günstig Multiple-axis-system Lubrication-free drive unit Dry and cost-effective abstapeln de-stacking gungsmechanismen in einem Bauteil Various movement mechanisms integrated in one component 1 abgeben hand over 2 Integration unterschiedlicher Bewe- orting identifizieren identify Intelligente Förderkette Kontinuierlich umlaufend Pick and place 30% schneller Optional mit Kameras, Sensoren, Kontrolleuchten, Greifer, Zangen... ere 1 pikchain® 2 positioning sitionieren Po ® 3 49
  • 26. igus Services ... www.igus-machinetools.de Montageservice, Onlinetools, igus®-Service...ab Lager in 24h! Assembly service, online tools, igus® service... from stock in 24h! Eine Auswahl an wichtigen Online-Werkzeugen für Ihre Branche A selection of important Online-Tools for your industrial sector ® QuickChain.100 Auslegen & Berechnen Calculation & layout of e-chains® www.igus.de/eks-experte www.igus.eu/ecs-expert QuickFind Finden & Vergleichen Product finder www.igus.de/eks-finder www.igus.eu/ecs-finder QuickCad spiral Sichern Sie sich eine fehlerfreie Montage und vermeiden Sie Stillstandszeiten und zusätzliche Kosten – mit dem igus® e-kettensysteme®Montageservice Produkte und Dienstleistung aus einer Hand – weniger Logistikaufwand für Sie igus®-Systemgarantie www.igus.de/montageservice igus®-Katalogprogramm igus® catalog product range Auszüge des Katalogprogrammes auf den nächsten Seiten, alle igus®-Kataloge bestellbar unter www.igus.de/katalog Excerpt of catalog on next pages, order igus® catalogs online www.igus.eu/catalog Lieferzeiten ab Lager. 24h oder auf Anfrage. Delivery from stock. 24h or on request. Die Lieferungen verlassen innerhalb von 24 h unser Haus. Auf Ihren Wunsch auch mit Express-Sendung oder anderen Sonderfahrten. The goods leave igus® within 24 hrs. On request we can deliver via express or special delivery. Get an accurate assembly and avoid machine downtimes and extra costs – with the igus® e-chainsystem® assembly service Products and services from one source – less logistical hassle for you igus® system guarantee www.igus.eu/assemblyservice Onlineshop Nutzen Sie www.igus.de. Dort finden Sie unser gesamtes Sortiment. Bestellen Sie rund um die Uhr. See www.igus.eu. There you can find our whole product range. Order around the clock. Spiralförmige e-ketten® spiral e-chains® www.igus.de/twisterkonfigurator www.igus.eu/twisterconfigurator QuickPin 2.0 Stecker-Leitungs-Konfigurator Connector-cable configurator www.igus.de/quickpin www.igus.eu/quickpin = QuickLin drylin® Systemauslegung drylin® system design www.igus.de/drylin-experte www.igus.eu/drylin-expert QuickChain.13 QuickLife Produktfinder bis 13 m product finder up to 13 m www.igus.de/quickchain13 www.igus.eu/quickchain13 QuickFill e-ketten®-Befüllungsexperte e-chain® filling expert www.igus.de/ia-konfigurator www.igus.eu/filling-configurator e-ketten®-Lebensdauer Service life of e-chains® www.igus.de/eks-lebensdauer www.igus.eu/ecs-lifetime QuickCad circular Kreisförmige e-ketten® e-chains® with circular motion www.igus.de/rbr-konfigurator www.igus.eu/rbr-configurator QuickCable QuickLife Produktfinder Leitungen Product finder cables www.igus.de/quickcable www.igus.eu/quickcable QuickBearing iglidur®-Produktfinder iglidur® product finder www.igus.de/iglidur-produktfinder www.igus.eu/iglidur-productfinder QuickLin Produktfinder Antriebstechnik product finder drive technology www.igus.de/sht-produktfinder www.igus.eu/sht-productfinder Lebensdauerberechner Service life calculation www.igus.de/cf-lebensdauer www.igus.eu/cf-lifetime QuickBearing.custom Halbzeuge-Finder Product finder for stock bars www.igus.de/halbzeuge-produktfinder www.igus.eu/stockbar-productfinder = QuickRobolink MehrachsgelenkKonfigurator Multi-axisjoint configurator www.igus.de/robolink-konfigurator www.igus.eu/robolink-configurator Bestellzeiten Ordering times Montag bis Freitag 7:00 - 20:00 Uhr Samstag 8:00 - 12:00 Uhr Monday to Friday 7:00 am - 8:00 pm Saturday 8:00 am - 12:00 pm Bestell-Hotline Hotline Telefon Phone +49-2203 9649-800 Fax +49-2203 9649-222 www.igus-machinetools.de Sie haben Fragen? You have questions? Bei Fragen rufen Sie uns an oder nutzen Sie unsere Online-Werkzeuge unter www.igus.de. For questions and more information call us or use our onlinetools on www.igus.eu. 50 Kostenlose Muster Free samples Bestellen Sie sich Ihr kostenloses igus®Produktmuster online unter www.igus.de/ muster. Order your free sample of any igus® product online at www.igus.eu/samples Weitere Informationen, Anwendungen, Videos und Produktdetails online. www.igus-machinetools.com There you can find information, applications, videos and product details. products for machine tools ... safe quality & save money ... 51
  • 27. Nah am Kunden – weltweit ... igus® North America East Providence igus® Canada Toronto office, Concord Joe Ciringione Scott Parker igus -Werkzeugmaschinen-Spezialisten bei Ihnen vor Ort igus® machine tools specialists in your country Phone: +1 401 438-2200 Mobile: +1 800 521 2747 E-mail: jciringione@igus.com Phone: +1 905 7608448 Mobile: +1 800 9652496 E-mail: sparker@igus.com igus® Brazil São Paulo igus® India Bangalore ® HQ igus® Germany - Köln Markus Kogelmann Michael Blaß Industry Manager Machine tools (DE, AT, CH) Phone: +49 8237 9529-736 Fax: +49 8237 9529-737 E-Mail: mkogelmann@igus.de Prokurist Leiter Branchenmanagement Phone: +49 2203 9649-380 Fax: +49 2203 9649-222 E-Mail: mblass@igus.de Marcelo Bombo Kiran Kurian Phone: +55 1981768736 Fax +55 1135314488 E-mail: mbombo@igus.com.br Phone: +91 80 391278-09 Mob.: +91 9341957166 E-Mail: kiran@igus.in igus® France Fresnes (Paris) igus® Spain Guipuzcoa igus® China Shanghai igus® Japan Tokyo Didier Ribault Alberto Tolosa Felix Wang 王军 Takamasa Goto Phone: +33 1 49849815 Port.: +33 6 09414600 E-mail: d.ribault@igus.fr Móvil: +34 617495762 Fax: +34 93 6473951 E-mail: atolosa@igus.es Phone: +86 21 51303128 E-Mail: fwang@igus.com.cn Phone: +81 3-5819-2030 E-Mail: tgoto@igus.co.jp igus® UK Northhampton igus® Italia Robbiate (Milan) igus® Taiwan Taichung igus® Korea Incheon Justin Leonard Marcello Mandelli Vincent Chiang Junghoon Kim Phone: +44-1604 677240 Fax +44-1954 715464 E-mail: jleonard@igus.co.uk Phone: +39 039 5906241 Cellulare: +39 335 6972287 E-mail: mmandelli@igus.it Phone: +886 4 2358-1000 Fax: +886 4 2358-1100 E-Mail: vchiang@igus.com.tw Phone: +82 32 82129-11 Fax: +82 32 82129-13 E-mail: jkim@igus.kr igus® Austria Ampflwang igus® Switzerland Neuendorf igus® Singapore – HQ Asean Petaling Jaya igus® Mexico Toluca Dieter Bencer Thomas Rogger Frankie Poo Francisco Marquez Tel.: +43 7675 4005 0 Fax: +43 7675 303 E-Mail: dbencer@igus.at 52 HQ igus® Germany - Köln Tel.: +41 62 38097-16 Fax: +41 62 38897-99 E-mail: t.rogger@igus.ch Phone: +65 64 871411x838 Mobile: +65 96 413290 E-Mail: frankie@igus.com.sg Phone: +52 1 7222643923 Fax: +52 728284-3187 E-mail: fmarquez@igus.com 53
  • 28. igus® worldwide igus® offices igus® distributors 1 Germany igus GmbH Spicher Str. 1a 51147 Köln P.O.Box 90 61 23 51127 Köln Phone +49 2203 9649-0 Fax +49 2203 9649-2 22 info@igus.de, www.igus.de ® 11 China 19 Estonia 27 Ireland 38 Mexico igus® Shanghai Co., Ltd. No.46 Warehouse, 11 Debao Road, WGQ FTZ, Shanghai 200131, P.R.China Shanghai 200131, P.R.C. Phone +86 21 51303100 Fax +86 21 51303200 master@igus.com.cn igus® OÜ Lõõtsa 4A Tallinn 11415 Phone +372 667 5600 Fax +372 667 5601 i_estonia_e@igus.de igus® Ireland 51A Caswell Road Brackmills Northampton NN4 7PW Phone +44-1604 677240 Fax +44-1604 677242 sales@igus.ie igus® México S. de R.L. de C.V. Boulevad Aeropuerto Miguel Alemán 160 Int. 135 12 Colombia Colsein Ltda Calle 82 # 5–48 Bogota 2 Australia Phone +57 6108448-121 Treotham Automation Pty. Ltd. mercadeo@colsein.com.co 14 Sydenham Road Brookvale NSW 2100 13 Costa Rica Phone +61 2 9907-17 88 Enesa Equipos Fax +61 2 9907-1778 Neumaticos S.A. info@treotham.com.au Del Colegio Marista 100 este, 200 sur, 25 este 3 Austria Urbanizacion Ciruelas ® igus polymer Innovationen Alajuela, Costa Rica GmbH Phone +506 2440-2393 Ort 55 Fax +506 2440-2393 4843 Ampflwang equiposneumaticos@enesa.net Phone +43 7675 4005-0 Fax +43 7675 3203 14 Croatia igus-austria@igus.at Hennlich, Industrijska d. o. o. 4 Argentina Stupni koobreška 17 Borimport S.R.L. Stupni ki Obrež Guevara 275 (C1427BRE) – 10255 Gornji Stupnik Capital Federal Phone +385 1 3 874334 Buenos Aires - Argentina Fax +385 1 3 874336 Phone +54 11 4556-1000 hennlich@hennlich.hr Fax +54 11 4556-1000 Mobil (011) 15 52617545 15 Czech Republic igus@borimport.com Hennlich s.r.o. Českolipská 9 5 Belarus 412 01 Litoměřice SOOO Hennlich Phone e-chains® Kharkovskaya Str. 90-8 +420 416 7113 32 Minsk, 220015 Phone bearings Phone +375 17 207-1828 +420 416 7113 39 Fax +375 17 207-3921 Fax +420 416 7119 99 info@hennlich.by lin-tech@hennlich.cz 20 Finland SKS Mekaniikka Oy Martinkyläntie 50 01720 Vantaa Phone +358 20 7646522 Fax +358 20 7646824 mekaniikka@sks.fi 20 Finland – chainflex® SKS Automaatio Oy Martinkyläntie 50 01720 Vantaa Phone +358 20 7646748 Fax +358 20 7646820 automaatio@sks.fi 21 France igus® SARL 49, avenue des Pépinières Parc Médicis 94260 Fresnes Phone +33 1 49840404 Fax +33 1 49840394 info@igus.fr 22 Greece – e-chains® Chrismotor s.a. 71, Sp. Patsi str. 118 55 Athens Phone +30 210 34 25574 Fax +30 210 3425595 info@chrismotor.gr 22 Greece – Bearings J. & E. Papadopoulos S.A. 12 Polidefkous str Piraeus, 185 40 Phone +30 210 4113133 Fax +30 210 4116781 sales@papadopoulos-sa.com 23 Hong Kong 6 Belgium/Luxembourg 16 Denmark igus® B.V.B.A. Kolonel Begaultlaan 75 3012 Wilsele Phone +32 16 314431 Fax +32 16 314439 info@igus.be igus® ApS Postboks 243 8800 Viborg Phone +45 86 603373 Fax +45 86 60 32 73 info@igus.dk 7 Brazil 16 Denmark – e-chains® igus® do Brasil Ltda. Avenida Marginal Norte da via Anhanguera 53.780 Vila Rami – Jundiaí CEP 13206-245 – SP Phone +55 11 3531-44 87 Fax +55 11 3531-44 88 vendas@igus.com.br 24 Hungary Solar A/S Industrievej Vest 43 6600 Vejen Phone +45 76 961200 Fax +45 75 36 47 59 solar@solar.dk igus® Hungária Kft. Mogyoródi u.32. 1149 Budapest Phone +36 1 3066486 Fax +36 1 4310374 info@igus.hu 17 Ecuador Ecuainsetec El Zurriago E9-32 y el Vengador Quito Phone +593 2 2253757 Fax +593 2 2461833 infouio@ecuainsetec.com.ec 24 Hungary 8 Bulgaria Hennlich OOD, BG 4000 Plovdiv Konstantin Velichkov, 69, Et. 3 Phone +359 32 511326 Fax +359 32 621929 office@hennlich.bg 9 Canada igus® Office Canada 201 Millway Ave. UNIT 25 Concord Ontario L4K 5K8 Phone +1 905 7608448 Fax +1 905 7608688 webmaster@igus.com 10 Chile Vendortec San Martín # 2097 Maipú – Santiago Phone +56 2 7105825 ventas@vendortec.cl 54 18 Egypt Fedicom Trading Mohamed Fayed Sami & Co. 12, El Mahaad El Swissri St., Flat 10 – 2nd Floor-Zamalek Cairo – A.R of Egypt Phone +202 27362537 Fax +202 27363196 mohamed.fayed@fedicom.com 18 Egypt IEE International Company for Electrical Engineering 2nd floor, 25 Orabi St Down Town, Cairo Phone +202 25767370 Fax +202 25767375 kamel@iee-egypt.com Sky Top Enterprises Ltd. Room 1707, Block C; Wah Tat Ind Centre; Wah Sing Street; Kwai Chung; Hong Kong Phone +852 22434278 Fax +852 22434279 skytop@ctimail.com Tech-Con Kft. Vésõ utca 9-11 1133 Budapest Phone +36 1 4124161 Fax +36 1 412 4171 tech-con@tech-con.hu 25 India igus® (India) Pvt. Ltd. 36/1, Sy No. 17/3 Euro School Road, Dodda Nekkundi Industrial Area, - 2nd Stage Mahadevapura Post Bangalore 560048 Phone +91 80 39127800 Fax +91 80 3912 7802 info@igus.in 26 Indonesia PT igus® Indonesia German Centre Suite 6040-6050 Jalan Kapten Subijanto Dj. BSD City Tangerang 15321 Phone +62 21 537 61 83 / 84 info@igus.id 28 Israel Conlog LTD P.O. Box 3265 17 Hamefalssim Str. Industrial Zone Kiryat Arie Petach-Tikva 49130 Phone +972 3 9269595 Fax +972 3 9233367 conlog@conlog.co.il 29 Italy igus S.r.l. Via delle Rovedine, 4 23899 Robbiate (LC) Phone +39 039 5906.1 Fax +39 039 5906.222 igusitalia@igus.it ® 30 Japan igus® k.k. Arcacentral 15F, 1-2-1 Kinshi, Sumida-ku Tokyo JAPAN Zip 130-0013 Phone +81 358 192030 Fax +81 358 192055 info@igus.co.jp 31 Jordan 40 New Zealand Automation Equipment Ltd. 26 Tawn Place PO Box 5656 Hamilton Phone +64 7 8490281 Fax +64 7 8492422 sales@autoequip.co.nz 41 Norway 33 Lebanon 43 Philippines Mecanix Shops Gebran Safi Charles Helou Avenue Beirut Phone +961 1 486701 Fax +961 1 490929 mecanix@dm.net.lb Silicon Exponents Corp. Suite 6A, 8414 Dr. A. Santos Ave., Sucat, 1700 Paranaque City Metro Manila Phone +63 2 8250126 Fax +63 2 8250141 info_philippines@igus.com.sg 35 Macedonia, Albania, Kosovo Hennlich DOOEL Boris Kidric 88 zip: 1200, Tetovo MK Phone +389 44614411 Mob. +389 76 200 770 dritan.qamili@hennlich.mk 36 Malaysia igus® Malaysia Sdn Bhd No. 19-1, Jalan PJU 1/3F Sunway Mas Commercial Centre 47301 Petaling Jaya Selangor D.E. Phone +603 7880 5475 Fax +603 7880 5479 info@igus.my 37 Morocco AFIT 5, Rue Amir Abdelkader 20300 Casablanca Phone +212 522 633769 Fax +212 522 618351 souria.vu@premium.net.ma 67 67 44 Poland igus® Sp. z o.o. ul. Nakielska 3 01-106 Warszawa Phone +48 22 8635770 Fax +48-22 8636169 info@igus.pl 45 Portugal igus® Lda. R. Eng. Ezequiel Campos, 239 4100-231 Porto Phone +351 22 6109000 Fax +351 22 8328321 info@igus.pt 46 Romania TechCon Industry SRL Calea Crangasi nr. 60 060346 Bucuresti Phone +40 21 2219-640 Fax +40 21 2219-766 automatizari@meteor.ro 46 Romania Hennlich SRL Str. Patria, Nr17 310106 Arad Phone +40 257 211119 Fax +40 257 211021 igus@hennlich.ro 11 47 65 65 24 24 55 57 21 57 3 52 14 46 21 3 52 14 46 6 55 45 6 45 54 61 61 38 2 59 69 60 36 69 48 63 48 63 13 25 68 12 17 68 12 25 60 36 50 17 42 43 43 50 26 26 42 7 47 Russia OOO Hennlich Ozernaja 16 building 1, office 4 170008 Tver Phone +7 4822630-180 Fax +7 4822630-180 hennlich@hennlich.ru 30 11 59 23 31 18 28 18 28 31 37 38 13 11 23 37 54 30 2 49 8 49 8 35 62 29 22 35 22 62 58 33 58 33 29 39 Netherlands – Bearings Elcee Holland BV Kamerlingh Onnesweg 28 NL-3316 GL Dordrecht Phone +31 78 6544777 Fax +31 78 6544733 info@elcee.nl 32 16 34 47 44 44 5 34 5 27 64 27 64 16 39 39 15 51 15 51 9 igus® B.V. Sterrenbergweg 9 3769 BS Soesterberg Phone +31 346 353932 Fax +31 346 353849 igus.nl@igus.de INPAP Katrinas Str. 16 Phone +371 7509404 Fax +371 7509403 office@inpap.lv Hitech UAB Terminalo g. 3 54469 Biruliskiu k. Kauno raj. Phone +371 67509404 Fax +371 67509403 info@hitech.lt 9 19 32 39 Netherlands Profaco S.A.C. Calle Bolivar 388/of. 203 Miraflores Lima 18 – Perú Phone +51 1 2414370 Fax +51 1 2428608 ventas@profaco.com 34 Lithuania 19 Phone +52 728284 3185 Fax +52 728284 3187 fmarquez@igus.com ASI Automatikk AS Al Hezam Adtech Ingv. Ludvigsensgate 23 Abu Alanda Street ,Building No. 1 3007 Drammen Amman Phone +47 9006 1100 Phone +962 64 170100 info@asiflex.no Fax: +962 64 169993 info.jod@adtech-trading.com 42 Peru 32 Latvia 41 56 41 56 20 20 Col. Corredor Industrial Toluca Lerma Lerma, Estado de México C.P. 52004 10 10 66 4 7 66 53 4 53 40 47 Russia 53 South Africa 58 Syria 63 United Arab Emirates 68 Venezuela OOO Barti Ul. Kustodiewa 19 194352 St.-Petersburg Phone +7-812-972-4914 +7-812-973-8849 Fax +7-812-448-3828 bartix.info@gmail.com igus® Pty. Ltd. Unit 29 Midline Business Park Cnr Le Roux & Richards Drive Midrand 1682 Phone +27 11312-1848 Fax +27 11312-1594 sales.sa@igus.de ETTA Systems Al-Hamra St. Shalan Building 12850 Damascus Phone +96 311 332 5519 Fax: +96 311 334 2639 info@ettasystems.com Power & Technology Trading Co. L.L.C P.O. Box 33372 SHJ Sharjah - UAE Phone +971 6 5421300 Fax +971 6 5423700 sales@powertech.ae 47 Russia 54 South Korea igus® Taiwan Company Ltd. 5F, No. 35, 24th Road Taichung Industrial Park Taichung 40850 Phone +886 4 2358-1000 Fax +886 4 2358-1100 info@igus.com.tw 40 Neumatica Rotonda C.A. Prolong Av. Michelena C.C. Atlas Locales B-10 y B-11 Valencia, Edo. Carabobo Phone +58 241 832.64.64 +58 241 832.32.50 +58 241 838.88.19 Fax +58 241 832.62.83 ventas@neumaticar.com OOO Eka-Service Kompani 1-aja Dubrowskaja, 2A, k. 35 109044 Moskau Phone +7 495 6326623 Fax +7 495 6771778 zakaz@ekaservice.ru 48 Saudi Arabia AFI Khalaf Bin Hesham Street Box 9998 31423 Dammam Phone +966 38740033 Fax +966 38470077 marketing@afi.com.sa 49 Serbia + Montenegro Hennlich doo Beograd Ul. S. Markovica 3/4 11400 Mladenovac Mob.: +381 65 58 81 550 Mob.: +381 64 18 81 549 office@hennlich.rs 50 Singapore – HQ ASEAN igus® Singapore Pte Ltd 15 Shaw Road, #03-02 Singapore 367953 Phone +65 64 87-1411 Fax +65-64 87-1511 info@igus.com.sg 51 Slovakia Hennlich Industrietechnik s.r.o. Miletičova 16 SK-821 08 Bratislava Phone +421 2 50202504 Fax +421 2 50202520 technik@hennlich.sk 52 Slovenia Hennlich, d. o. o. Industrijska tehnika Podnart 33 SI-4244 Podnart Phone +386 4 53206-10 Fax +386 4 53206- 20 info@hennlich.si igus® Korea Co. Ltd. 613-14 Namchondong, Namdonggu Incheon City, 405-300 Phone +82 32 82129-11 Fax +82 32 82129-13 info@igus.kr 55 Spain igus® S.L. C/ Llobatona, 6 Polígono Noi del Sucre 08840 Viladecans – BCN Phone +34 936 473950 Fax +34 936 473951 igus.es@igus.es 56 Sweden igus® ab Knut Påls väg 8 256 69 Helsingborg Phone +46 42 329270 Fax +46 42 211585 info@igusab.se 56 Sweden – e-chains® OEM Automatic AB Box 1011 Dalagatan 4 573 28 Tranås Phone +46 75 2424100 Fax +46 75 2424159 info@aut.oem.se 56 Sweden – Bearings Colly Components AB P.O. Box 76 164 94 Kista Phone +46 8 7030100 Fax +46 8 7039841 info@me.colly.se 57 Switzerland igus® Schweiz GmbH Winkelstr. 5 4622 Egerkingen Phone +41 62 3889797 Fax +41 62 3889799 info@igus.ch 59 Taiwan 60 Thailand Autoflexible Advanced Engineering Co., Ltd. 111 Soi. Sukhumvit, 62/1 Sukhumvit Rd, Bangjak, Phakanong, Bangkok 10260 Phone +66 2 3112111 Fax +66 2 3327900 info@igus.th 61 Tunesia BOUDRANT 53, Avenue de Carthage 1000 Tunis – Tunisia Phone +216 71340244 Fax +216 71348910 info@boudrant.com.tn 62 Turkey HIDREL Hidrolik Elemanlar Sanayi ve Ticaret A.S. Percemli Sk. No. 7 Tünel Mevkii 34420 Karaköy / Istanbul Phone +90 212 2494881 Fax +90 212 2920850 info@hidrel.com.tr 64 United Kingdom igus® UK Ltd. 51A Caswell Road Brackmills Northampton NN4 7PW Phone +44 1604 677240 Fax e-chain® +44 1604 677242 Fax Bearing +44 1604 677245 sales@igus.co.uk 65 Ukraine Cominpro Ltd. Romena Rollana 12, Office 220 61058 Kharkov Phone +38 0577174914 Fax +38 0577174914 cominpro@gmail.com 69 Vietnam igus® Singapore Pte Ltd The Representative Office in HoChiMinh City Office #03 Campus 06 16/F Saigon Tower 29 Le Duan Boulevard District 1 Ho Chi Minh City, Vietnam Phone +84 8 3520 7665 Fax +84 8 3520 7604 info@igus.vn 65 Ukraine Hennlich Ukraine LLC (HQ) Kramatorska Street 15 84100 Slovyansk City, Donetsky Region Phone +38 06262 33540 hennlich@hennlich.com.ua 66 Uruguay Larrique Rulemanes SA Galicia 1204 Montevideo-Uruguay Phone +598 29021773 Fax +598-29084824 larrique@larrique.com.uy 63 United Arab Emirates 67 USA Unigroup (FZE) 1st floor Rasana Building M602 Sharjah Intern. Airport Freezone P.O. Box 120300 Sharjah - UAE Phone +971 6 5578386 Fax +971 6 5578387 automation@unigroup.ae igus® inc. 50 N. Broadway P.O. Box 14349 East Providence, RI 02914 Phone +1 401 4382200 Fax +1 401 4387270 webmaster@igus.com 55
  • 29. /20h Bestellen bis zur Tagesschau. Werktäglich bestellen von 7.00–20.00 Uhr, Sa. 8.00–12.00 Uhr. Keine Mindestbestellmenge, keine Zuschläge. Prompte Auslieferung. Ordering and deliveries weekdays from 7.00 am to 8.00 pm, Saturday from 8.00 am to 12.00 pm. No minimum order quantities, no surcharges. 80,000 products available ex-stock. Quick delivery. www.igus.de www.igus.eu /24 Online einkaufen – 24 h! Online shopping –24h! Mehr Kataloge und Broschüren online – www.igus.de/downloads More catalogs and brochures online – www.igus.eu/downloads /9001 :2008 /1 6949:2009 igus® ist im Bereich Energieketten, Leitungen und Konfektionierung sowie Kunststoff-Gleitlager nach ISO 9001:2008 und ISO/TS 16949:2009 zertifiziert. igus® is certified in accordance with ISO 9001:2008 and ISO/TS 16949:2009 in the field of energy supply systems, cables and harnessing, as well as plastic bearings. /readychain Fragen Sie auch nach einbaufertig konfektionierten readychains® – e-ketten® mit Leitungen. Schnell Cash-flow und Gewinn erhöhen. Ask for fully harnessed and preassembled readychains® – e-chains® with cables. Increase your cash-flow and profit immediately. www.readychain.de www.readychain.eu igus® GmbH Spicher Straße 1a 51147 Köln Cologne Germany Tel. Phone +49-2203-9649-800 Fax +49-2203-9649-222 info@igus.de www.igus.de www.igus.eu © 2013 igus® GmbH MAT0071351.25 Stand Issue 09/2013 Technische Änderungen vorbehalten. Subject to technical alterations.
