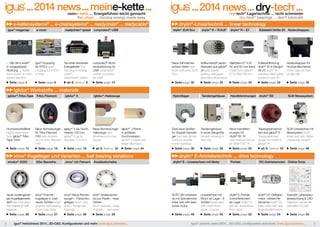

News Automne 2014 version light

herbst
motek 2014
autumn
27 news und programmerweiterungen ...
27 innovations and program add-ons ...
news.. ... igus® motion plastics® ...

e-kettensysteme® ... e-chainsystems® ... readychain® ... readycable®
igus®-magsnap e-rover readychain® speed conprotect®-USB
... hält die e-kette®
in vorgegebener
Richtung ... holds
the e-chain® in men-tioned
direction
igus® Kupplung
für RTG‘s igus®
coupling for RTG‘s:
e-rover
Die erste steckbare
Energiekette The
first plug-in energy
chain®:
readychain® speed

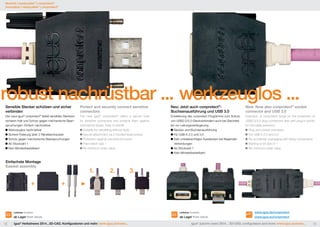

conprotect® Buch-senausführung
für
USB conprotect®
socket connector
for USB
Seite page 4 Seite page 6 ab S. from p. 8 Seite page 12
iglidur® Werkstoffe ... materials

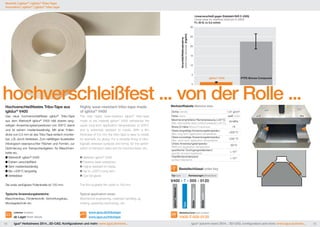

iglidur®-Tribo-Tape Tribo-Filament iglidur® X iglidur®-Halbzeuge
Hochverschleißfest
Highly wear-resis-tant:
iglidur® Tribo-
Tape V400
Neue Abmessungen
für Tribo-Filament
l180 new dimensi-ons
for tribo filament
l180

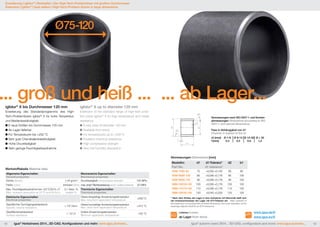

iglidur® X bis Durch-messer
120 mm
iglidur® X up to
diameter 120 mm

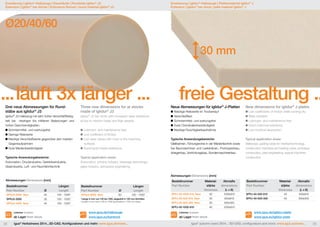

Neue Abmessungen
Halbzeuge new
dimensions for bar
stocks

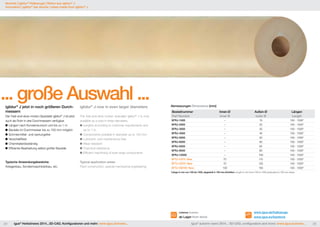

iglidur® J-Rohre
in größeren
Durchmessern
iglidur® J tubes with
larger diameters
Seite page 14 Seite page 16 Seite page 18 ab S. from p. 20 Seite page 24

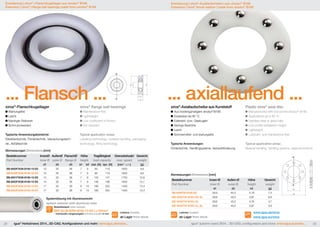

xiros® Kugellager und Varianten ... ball bearing variations

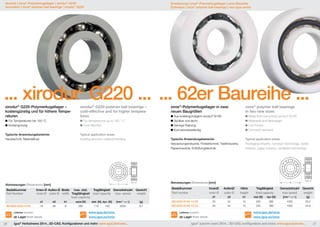

xirodur® G220 62er Baureihe xiros® mit Flansch Axiallaufscheibe
neuer, kostengünsti-ger
Kugellagerwerk-stoff
new cost-effec-tive
material for ball
bearings
xiros® Polymer-kugellager
in zwei
neuen Größen xiros®
polymer ball bearing
in two new sizes
xiros®-Neue Abmes-sungen
– Flanschku-gellager
xiros® new
sizes – flange ball
bearings
xiros® Axiallaufschei-be
aus Plastik – neue
Größen
xiros® axial disc made
of plastic – new sizes
Seite page 26 Seite page 27 Seite page 28 Seite page 29
drylin®-Lineartechnik ... linear technology
drylin® ZLW Eco drylin® R – RJ4JP drylin® R – E7 Edelstahl Größe 25 Abdeckkappen
Neue Zahnriemen-achsen-
Serie new
tooth belt axes: ZLW
Eco

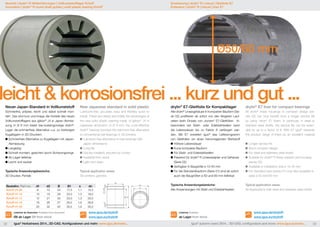

Vollkunststoff Japan-
Standard aus iglidur®
J4 solid plastic
bearing with japan
standard dimensions
Gleitfolien E7 in Ø
50 und 60 mm liners
made from iglidur®
E7 in Ø50, 60 mm

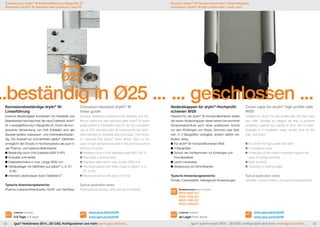

Edelstahlführung
drylin® W in Baugrö-ße
25 drylin® W
stainless steel guide
system in size 25
Abdeckkappen für
Hochprofilschienen
cover caps for high
profile rails
Seite page 30 Seite page 32 Seite page 33 Seite page 34 Seite page 35

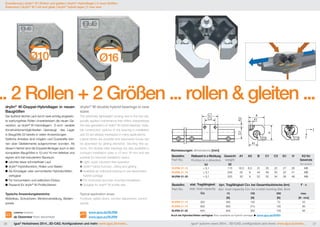

Hybridlager Tandemgehäuse Handklemmungen drylin® SD SLW Messsystem
Zwei neue Größen
für Doppel-Hybridla-ger
two new dimen-sions
for double
hybrid bearings

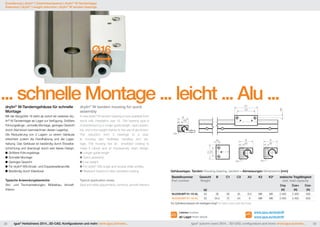

Tandemgehäuse
in neuer Baugröße
tandem housing in
new size
Neue Handklem-mungen
für
drylin® W / N
new manual clamps
for drylin® W / N

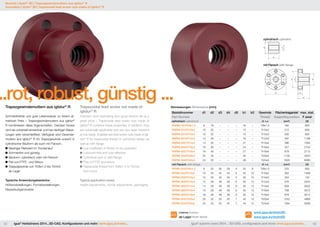

Trapezgewindemut-tern
aus iglidur® R
Trapezoidal lead
screw nut made of
iglidur® R

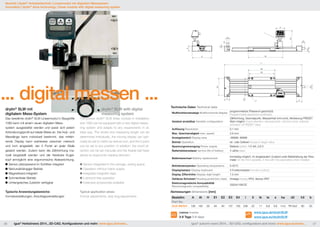

SLW Linearachse mit
Messsystem SLW
linear axis with digital
measuring system
Seite page 36 Seite page 38 Seite page 40 ab S. from p. 42 Seite page 46

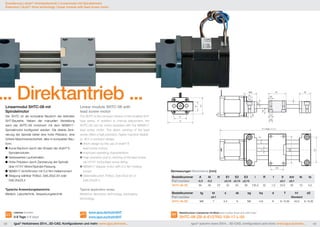

drylin® E-Antriebstechnik ... drive technology

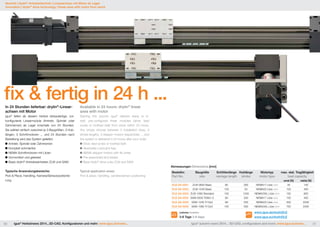

drylin® E – Linearachsen mit Motor Portale DC-Getriebemotor Online-Tools
SHTC-08 Linearach-se
mit Spindelmotor
linear axis with lead
screw motor
Linearachsen mit
Motor ab Lager - 6
Größen linear axes
with motor from
stock - 6 sizes
drylin® E-Portale,
vorkonfektioniert
ab Lager drylin® E
portals, assembled
from stock
drylin® DC-Getriebe-motor
-höhere Per-formance
drylin® DC
gear motor with new
level of performance
Auswahl, Lebensdau-erberechnung
& CAD
Selection, service life
calculation & CAD
Seite page 48 Seite page 50 Seite page 52 Seite page 54 Seite page 55
... 2014 news ... meine-kette...
meine-kette ... Energieführen leicht gemacht
the-chain ... moving energy made easy
... 2014 news ... dry-tech®...
dry-tech® Lagertechnik ... nicht schmieren
dry-tech® bearings ... don’t lubricate
2 igus® Herbstnews 2014...3D-CAD, Konfiguratoren und mehr: www.igus.de/news... igus® autumn news 2014... 3D-CAD, configurators and more: www.igus.eu/news... 3

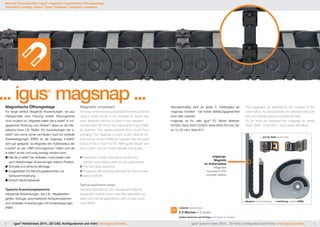

Neuheit | Energieketten | igus®-magsnap | magnetische Öffnungsstege
Innovation | energy chains® | igus® magsnap | magnetic crossbars
Standardmäßig wird an jedes 5. Kettenglied ein
magsnap montiert - bei hohen Befüllungsgewichten
kann dies variieren.
magsnap ist für viele igus® E2 Serien lieferbar:
E2/000, Serie 3500; E2/000, Serie 2600; E2 mini, Se-rie
10; E2 mini, Serie B17
magsnap:
Magnete
im Außenradius
Magnets
located in the
outside radius
Lieferzeit delivery time
2-3 Wochen 2-3 weeks
weitere Versionen auf Anfrage more types on request
... igus® magsnap ...
Magnetische Öffnungsstege
Für lange vertikal hängende Anwendungen, wo aus
Platzgründen eine Führung mittels Führungsrinne
nicht möglich ist. Magnete halten die e-kette® in vor-gegebener
Richtung und „fixieren“ diese an der Me-tallwand
Ihres z.B. RGBs. Ein Ausschwingen der e-kette
® wird somit sicher vermieden. Auch für vertikale
Kreisbewegungen (RBR) ist die magsnap e-kette®
sehr gut geeignet, da Magnete den Außenradius der
e-kette® an der „RBR-Führungsrinne“ halten und die
e-kette® sicher und ruhig bewegt werden kann.
Hält die e-kette® bei vertikalen, horizontalen oder
auch kreisförmigen Anwendungen stabil in Position
Schnelle und einfache Montage
Ausgestattet mit Dämpfungselementen zur
Geräuschminderung
Einfach Nachrüstbarkeit
Typische Anwendungsbereiche:
Hängende Anwendungen, wie z.B.: Regalbedien-geräte,
Aufzüge, automastische Autoparkstationen
und vertikalen Anwendungen mit Kreisbewegungen
(RBR)
Magnetic crossbars
For long, vertical hanging applications where guidance
using a guide trough is not possible for space rea-sons.
Magnets hold the e-chain® in the specified
direction and “fix” this to the metal panel of your RGB,
for example. This reliably prevents the e-chain® from
swinging. The magsnap e-chain® is also ideal for ver-tical
circular motion (RBR) as magnets hold the outer
radius of the e-chain® to the “RBR guide trough” and
the e-chain® can be moved securely and quietly.
Holds the e-chain® securely in position for
vertical, horizontal or even circular applications
Fast and easy assembly
Equipped with damping elements to reduce noise
Easy to retrofit
Typical application areas:
Hanging Applications, like: storage and retrieval
equipment, builder’s and crane lifts, automatic car
parks and vertical applications with circular move-ment
(RBR)
The magsnaps are attached to the crossbar in the
outer radius. As standard they are attached every 5th
link (can change based on additional load)
So far have we designed the magsnap for series
3500, 2600, 10 and B17; more series will follow.
... auf der Seite on the side
... hängend vertical hanging ... kreisförmig rotating (RBR)

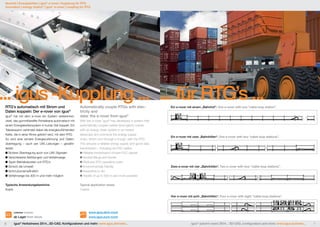

Neuheit | Energieketten | igus® e-rover | Kupplung für RTG
Innovation | energy chains® | igus® e-rover | coupling for RTG
... igus®-Kupplung ... ... für RTG’s ...
RTG’s automatisch mit Strom und
Daten koppeln: Der e-rover von igus®
igus® hat mit dem e-rover ein System weiterentwi-ckelt,
das gummibereifte Portalkrane automatisch mit
einem Energiekettensystem in kurzer Zeit koppelt. Ein
Teleskoparm verbindet dabei die energiezuführenden
Kette, die in einer Rinne geführt wird, mit dem RTG.
So sind eine sichere Energiezuführung und Daten-übertragung
– auch per LWL-Leitungen – gewähr-leistet.
Sichere Übertragung auch von LWL-Signalen
Verschiedene Befüllungen und Verfahrwege
Spart Betriebskosten von RTG´s
Schont die Umwelt
Schmutzunempfindlich
Verfahrwege bis 300 m und mehr möglich
Krane
Lieferbar Available
ab Lager from stock
Automatically couple RTGs with elec-tricity
and
data: the e-rover from igus®
With the e-rover, igus® has developed a system that
automatically couples rubber tyred gantry cranes
with an energy chain system in an instant.
telescopic arm connects the energy-supply
chain, which runs through a trough, with the RTG.
This ensures a reliable energy supply and good data
transmission – including via FOC cables.
Reliable transmission of even FOC signals
Several fillings and travels
Reduces RTG operating costs
Environmentally friendly
Insensitive to dirt
Travels of up to 300 m and more possible
Cranes
www.igus.de/e-rover
www.igus.eu/e-rover
Ein e-rover mit einem „Bahnhof“. One e-rover with one “cable loop station”.
Ein e-rover mit zwei „Bahnhöfen“. One e-rover with two “cable loop stations”.
Zwei e-rover mit vier „Bahnhöfen“. Two e-rover with four “cable loop stations”.
Vier e-rover mit acht „Bahnhöfen“. Four e-rover with eight “cable loop stations”.

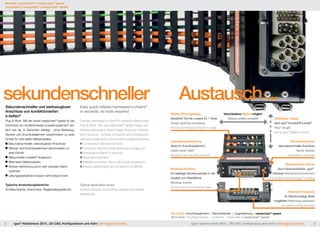

Neuheit | readychain® | readychain® speed
Innovation | readychain® | readychain® speed
sekundenschneller Austausch ...
„Beliebige“ Länge
dank igus® Kunststoff e-kette®
“Any” length
due to igus® plastic e-chain®
Schnellverschluss
sekundenschneller Anschluss
Quick release
connected in seconds
Mechanischer Schutz
durch faserverstärktes igus®-
Gehäuse Mechanical protection
due to fibre-reinforced igus® housing
Passende Kupplung
für Wandmontage direkt
mitgeliefert Matching extension
for wall mounting included
Sekundenschneller und werkzeugloser
Anschluss von konfektionierten
e-ketten®
Plug & Work. Mit der neuen readychain® speed ist der
Anschluss von konfektionierten e-kettensystemen® ein-fach
wie nie. In Sekunden erledigt - ohne Werkzeug.
Stecker und Anschlusselement verschmelzen zu einer
Einheit für minimalste Stillstandzeiten.
Sekundenschneller, werkzeugloser Anschluss
Stecker und Anschlusselement verschmelzen zu
einer Einheit
Blitzschneller e-ketten® Austausch
Minimierte Stillstandzeiten
Sichere Verbindung durch sehr robusten Steck-verbinder
Leitungsüberstände müssen nicht bekannt sein
Schaltschränke, Automotive, Regalbediengeräte etc.
Easy quick release harnessed e-chains®
in seconds, no tools required
Connect harnessed e-chains® in seconds without tools
Plug & Work. The new readychain® speed makes con-necting
harnessed e-chains® easier than ever. Comple-ted
in seconds – no tools. Connector and mounting bra-cket
are a single unit for the shortest possible downtime.
Connected in seconds by hand
Connector and mounting bracket are a single unit
Exchange e-chains® in seconds
Minimised downtime
Reliable connection due to very tough connectors
Excess cable lengths do not need to be defined
control cabinets, automotive, storage and retrieval
systems etc.
Stabile Öffnungsstege
Bewährte Technik unserer E4.1-Serie
Tough opening crossbars
Proven technology of the E4.1 range
Leitungszugentlastung
direkt im Anschlusselement
Cable strain relief
directly in the mounting bracket
Modulare Einsätze
für beliebige Steckervarianten in der
Qualität vom Marktführer
Modular inserts
for any common connector type
Verschiedene Breiten möglich
Various widths possible
All-in-One: Anschlusselement + Steckverbinder + Zugentlastung = readychain® speed
All-in-One: mounting bracket + connector + strain relief = readychain® speed

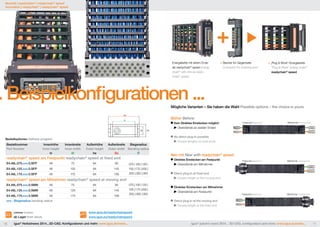

Neuheit | readychain® | readychain® speed
Innovation | readychain® | readychain® speed
... Beispielkonfigurationen ...
Ba
Bi
48 64
Bestelloptionen Delivery program
Bestellnummer Innenhöhe Innenbreite Außenhöhe Außenbreite Biegeradius
Part Number Inner height Inner width Outer height Outer width Bending radius
Ba
Bi
readychain® speed am Festpunkt readychain® speed at fixed end
E4.48L.075.xxx.0.SFP 48 75 64 95 075 | 100 | 125 |
E4.48L.125.xxx.0.SFP 48 125 64 145
50
E4.48L.175.xxx.0.SFP 48 175 64 195
max.
readychain® speed am Mitnehmer readychain® speed at moving end
E4.48L.075.xxx.0.SMN 48 75 64 95 075 | 100 | 125 |
E4.48L.125.xxx.0.SMN 48 125 64 145
E4.48L.175.xxx.0.SMN 48 175 64 195
xxx : Biegeradius bending radius
Lieferbar Available
ab Lager from stock
hi Bi ha Ba R
150 | 175 | 200 |
250 | 300 | 350
56
84
150 | 175 | 200 |
250 | 300 | 350
www.igus.de/readychainspeed
www.igus.eu/readychainspeed
Energiekette mit einem Ende
als readychain® speed energy
chain® with end as ready-chain
® speed
Mögliche Varianten – Sie haben die Wahl Possible options – the choice is yours
Bisher Before:
Kein Direktes Einstecken möglich
Überstände an beiden Enden
13
Ba
Bi
21
Ba
Bi
+ Stecker für Gegenseite
Connector for receiving end
= „Plug & Work“-Energiekette
“Plug & Work” energy chain®
readychain® speed
No direct plug-in possible
Excess lengths on both ends
Neu mit New with readychain® speed:
Direktes Einstecken am Festpunkt
Überstände am Mitnehmer
Direct plug-in at fixed end
Excess length at the moving end
Direktes Einstecken am Mitnehmer
Überstände am Festpunkt
Direct plug-in at the moving end
Excess length at the fixed end
Festpunkt fixed end Mitnehmer moving end

Neuheit | readycable® | conprotect®
Innovation | readycable® | conprotect®
robust nachrüstbar ... werkzeuglos ...
Sensible Stecker schützen und sicher
verbinden
Der neue igus® conprotect® bietet sensiblen Steckern
sicheren Halt und Schutz gegen mechanische Bean-spruchungen.
Einfach nachrüstbar.
Werkzeuglos nachrüstbar
Sichere Fixierung über 2 Rändelschrauben
Schutz gegen mechanische Beanspruchungen
Ab Stückzahl 1
Kein Mindestbestellwert
Einfachste Montage
Easiest assembly
+ +
Lieferbar Available
ab Lager from stock
Protect and securely connect sensitive
connectors
The new igus® conprotect® offers a secure hold
for sensitive connectors and protects them against
mechanical stress. Easy to retrofit.
Suitable for retrofitting without tools
Secure attachment via 2 knurled head screws
Protection against mechanical impact
From batch size 1
No minimum order value
1.
2. 3.
Neu: Jetzt auch conprotect®-
Buchsenausführung und USB 3.0
Erweiterung des conprotect Programms zum Schutz
von USB2.0/3.0-Steckverbindern auch bei Steckstel-len
zur Leitungsverlängerung.
Stecker und Buchsenausführung
Für USB A 2.0 und 3.0
Kein unbeabsichtiges Ausstecken bei fliegenden
Verbindungen
Ab Stückzahl 1
Kein Mindestbestellwert
Lieferbar Available
ab Lager from stock
New: Now also conprotect® socket
connector and USB 3.0
Extension of conprotect range for the protection of
USB2.0/3.0 plug connectors also with plug-in points
for the cable extension.
Plug and socket connector
For USB A 2.0 and 3.0
No accidental unplugging with flying connections
Starting at lot size of 1
No minimum order value
www.igus.de/conprotect
www.igus.eu/conprotect

Neuheit | iglidur® | iglidur®-Tribo-Tape
Innovation | iglidur® | iglidur® tribo tape
hochverschleißfest ... von der Rolle ...
Hochverschleißfestes Tribo-Tape aus
iglidur® V400
Das neue hochverschleißfeste iglidur® Tribo-Tape
aus dem Werkstoff iglidur® V400 hält oberen lang-zeitigen
Anwendungstemperaturen von 200°C stand
und ist extrem medienbeständig. Mit einer Folien-dicke
von 0,5 mm ist das Tribo-Tape einfach montier-bar,
z.B. durch Verkleben. Zum vielfältigen Auskleiden
tribologisch beanspruchter Flächen und Formen, zur
Optimierung von Transportaufgaben, für Maschinen-bette
etc.
Werkstoff: iglidur® V400
Extrem verschleißfest
Sehr medienbeständig
Bis +200°C langzeitig
Verklebbar
Die erste verfügbare Folienbreite ist 120 mm.
Maschinenbau, Fördertechnik, Vorrichtungsbau,
Montagetechnik etc.
Lieferbar Available
ab Lager from stock
Highly wear-resistant tribo-tape made
of iglidur® V400
The new highly wear-resistant iglidur® tribo-tape
made of the material iglidur® V400 withstands the
upper long-term application temperatures of 200°C
and is extremely resistant to media. With a film
thickness of 0.5 mm the tribo-tape is easy to install,
for example, by gluing. For a versatile lining of tribo-logically
stressed surfaces and forms, for the optimi-sation
of transport tasks and for machine beds, etc.
Material: iglidur® V400
Extreme wear resistance
Highly resistant to media
Up to +200°C long term
Can be glued
The first available film width is 120 mm.
Mechanical engineering, materials handling, jig
making, assembly technology, etc.
www.igus.de/tribotape
www.igus.eu/tribotape
Verschleiß/Maßenabnahme
wear/mass decrease [mg/km]
30
25
20
15
10
5
0
Linearverschleiß gegen Edelstahl-Stift (1.4305)
Linear wear vs. stainless steel-pin (1.4305)
F= 35 N, v= 0,5 m/min
iglidur® V400 PTFE-Bronze Compound
Werkstofftabelle Material data
Dichte density 1,51 g/cm3
Farbe colour weiß white
Maximal empfohlene Flächenpressung (+20 °C)
Max. permissible static surface pressure (+20 °C) 45 MPa
Shore-D-Härte Shore D-hardness 74
Obere langzeitige Anwendungstemperatur
Max. long term application temperature +200 °C
Obere kurzzeitige Anwendungstemperatur
Max. short term application temperature +240 °C
Untere Anwendungstemperatur
Minimum application temperature -50 °C
spezifischer Durchgangswiderstand
specific forward resistance > 1012
Oberflächenwiderstand
surface resistance > 1012
Bestellschlüssel order key
Typ type Abmessungen dimensions
V400 - T - 005 - 0120
Tape
Dicke thickness
Breite width
iglidur®-Material
Bestellnummer part number
V400-T-005-0120

Neuheit | iglidur® | iglidur®-Tribo-Filament
Innovation | iglidur® | iglidur® tribo filament
... iglidur® frisch ge druckt ...
iglidur® l170 iglidur® l180
Farbe color gelb yellow weiß white
Max. Feuchtigkeitsaufnahme bei +23 °C/50 % r. F.
0,5 Gew.-%
Max. moisture absorption at 23 °C and 50 %r.h.
weight-%
Max. Wasseraufnahme
Max. water absorption
1,6 Gew.-%
weight-%
Max. long term application temperature +75 °C +80 °C
Obere kurzzeitige Anwendungstemperatur
Max. short term application temperature +85 °C +90 °C
Untere Anwendungstemperatur
Minimum application temperature -40 °C -40 °C
300
250
200
150
100
50
0
Cf53 V2A Cf53 V2A
PLA ABS l170-PF l180-PF PLA ABS l170-PF l180-PF
Verschleiß von im 3D-Druck hergestellten Gleitlagern
linear wear of linear bearings produced using 3D prin-ting;
v=0,1 m/s; p=1 MPa; l = 5 mm
0,3 Gew.-%
weight-%
0,9 Gew.-%
weight-%
Bestellnummer part number
I170-PF-0175-0250
l180-PF-0175-0250
I180-PF-0300-0250
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
Verschleiß von im 3D-Druck hergestellten Gleitlagern
rotierend wear of rotating bearings produced using 3D
printing; v=0,3 m/s; p=1 MPa
iglidur® tribo filament for 3D printing
The new materials are up to 50 times more abra-sion
resistant than conventional 3D printing mate-rials.
The new filament gives customers even more
freedom for the design shapes of their bearing points.
In this way, prototypes can be produced relatively
quickly and cost-effectively. The 3D models of igus®
products already available on the igus® website can
be downloaded in STL format and used directly as
input data for 3D printing.
Wear resistant
Suitable for any 3D printers
Strength: 1.75 mm and 3 mm (l180 only)
2 materials available: iglidur® I180-PF with highest
wear-resistance, and iglidur® l170-PF, harder to
process, but meets the highest requirements in
terms of wear resistance of the printed part.
Processing instructions and more information
online: www.igus.eu/tribofilament
Prototype construction, small batches, test installations
Prototypenbau, Kleinserien, Testaufbauten etc. www.igus.de/3D-drucker
Lieferbar Available
ab Lager from stock
iglidur® Tribo-Filament für den 3D-Druck
Die neuen Werkstoffe sind bis zu 50-mal abrieb-fester
als herkömmliche 3D-Druckmaterialien. Mit dem
neuen Filament haben Kunden in Zukunft zusätzlich
noch mehr Freiheiten in den Konstruktionsformen ihrer
Lagerstellen. So können auch Prototypen relativ kosten-günstig
und schnell produziert werden. Als Eingangsda-ten
für den 3D-Druck können die auf der igus®-Webseite
bereits verfügbaren 3D-Modelle der igus®-Produkte im
STL-Format heruntergeladen und direkt genutzt werden.
Verschleißfest
Auf handelsüblichen 3D-Druckern verarbeitbar
Durchmesser: 1,75 mm und 3 mm (nur l180)
2 Materialien zur Auswahl: iglidur® I180-PF mit
einer sehr guten Verschleißfestigkeit, sowie iglidur®
I170-PF, anspruchsvoller in der Verarbeitung,
jedoch für höchste Anforderungen an die Ver-schleißfestigkeit
des gedruckten Teils.
Verarbeitungshinweise und weitere Informationen
online: www.igus.de/tribofilament
www.igus.eu/3D-printer

Ø75-120
... groß und heiß ... ... ab Lager ...
30°
0,5
d1
d2
30°
f
b1
Abmessungen nach ISO 3547-1 und Sonder-abmessungen
Dimensions according to ISO
3547-1 and special Dimensions
Fase in Abhängigkeit von d1
Chamfer in relation to the d1
d1 [mm]: Ø 1–6 Ø 6–12 Ø 12–30 Ø > 30
f [mm]: 0,3 0,5 0,8 1,2
Abmessungen Dimensions [mm]
Bestellnr. d1 d1-Toleranz* d2 b1
Part No. d1 tolerance*
XSM-7580-60 75 +0,030 +0,150 80 60
XSM-8085-100 80 +0,036 +0,176 85 100
XSM-9095-100 90 +0,036 +0,176 95 100
XSM-100105-100 100 +0,036 +0,176 105 100
XSM-110115-100 110 +0,036 +0,176 115 100
XSM-120125-100 120 +0,043 +0,203 125 100
* Nach dem Einbau der Lager in eine Aufnahme mit Nennmaß stellt sich
der Innendurchmesser der Lager mit E10-Toleranz ein. After pressfit of
the bearing in a housing with nominal dimension, the inner diameter of the
bearings adjusts itself to an E10 tolerance.
Lieferbar Available
ab Lager from stock
Erweiterung | iglidur® | Bestseller | Der High-Tech-Problemlöser mit großem Durchmesser
Extension | iglidur® | best sellers | High-Tech-Problem-Solver in large dimensions
www.igus.de/X
www.igus.eu/X
iglidur® X bis Durchmesser 120 mm
Erweiterung des Standardprogramms des High-
Tech-Problemlösers iglidur® X für hohe Temperatur-und
Medienbeständigkeit.
6 neue Größen bis Durchmesser 120 mm
Ab Lager lieferbar
Für Temperaturen bis +250 °C
Sehr gute Chemikalienbeständigkeit
Hohe Druckfestigkeit
Sehr geringe Feuchtigkeitsaufnahme
Allgemeine Eigenschaften
General properties
iglidur® X up to diameter 120 mm
Extension of the standard range of high-tech prob-lem
solver iglidur® X for high temperature and media
resistance.
6 new sizes till diameter 120 mm
Available from stock
For temperatures up to +250°C
Excellent chemical resistance
High compressive strength
Very low humidity absorption
Mechanische Eigenschaften
Mechanical properties
Dichte density 1,44 g/cm3 Druckfestigkeit compressive strength 100 MPa
Farbe colour schwarz black max. empf. Flächenpressung recom. surface pressure 20 MPa
Max. Feuchtigkeitsaufnahme bei +23 °C/50 % r. F.
0,1 Gew.-%
Thermische Eigenschaften
Max. moisture absorption at 23 °C and 50 %r.h.
weight-%
Thermical properties
Elektrische Eigenschaften
Electrical properties
Max. long term application temperature +250 °C
Spezifischer Durchgangswiderstand
Specific volume resistance < 105 Ωcm Obere kurzzeitige Anwendungstemperatur
Max. short term application temperature +315 °C
Oberflächenwiderstand
Surface resistance < 103 Ω Untere Anwendungstemperatur
Minimum application temperature -100 °C

Erweiterung | iglidur®-Halbzeuge | Allrounder | Rundstab iglidur® P210
Extension | iglidur® bar stocks | allrounder | iglidur® P210
Erweiterung | iglidur®-Halbzeuge | Allrounder | Rundstab iglidur® R
Extension | iglidur® bar stocks | allrounder | iglidur® R
Ø20/80 Ø40/50
... schlagzäh ... ... low cost ...
Komplettierung des Lieferprogramms
um 2 weitere Abmessungen
Vielseitig, robust und universell, das ist iglidur® P210.
Es hat sich bereits in 4 Durchmessern (Ø30-60 mm)
bewährt, und wird nun um zwei weitere Größen er-gänzt.
Geringe Feuchtigkeitsaufnahme
Für niedrige bis mittlere Lasten
Verschleißfest mit vielen Gegenlaufpartnern und
unter unterschiedlichen Umgebungsbedingungen
Gutes Preis-/Leistungsverhältnis
Bestellnummer Längen
Part Number Ø Length
SFRP210-2000 New 20 100 - 1000*
SFRP210-3000 30 100 - 1000*
SFRP210-4000 40 100 - 1000*
SFRP210-5000 50 100 - 1000*
Lieferbar Available
ab Lager from stock
Completion of the product range by
two additional dimensions
iglidur® P210 is the material for high rotation speed
at low loads. It has already proven itself in 4 diame-ters
(Ø30-60 mm), and is now complemented by two
other sizes.
Low moisture absorption
For low and medium loads
Wear resistant with many shaft materials and under
different environments
Good cost/performance ratio
SFRP210-6000 60 100 - 1000*
SFRP210-8000 New 80 100 - 1000*
*Länge in mm von 100 bis 1000, abgestuft in 100 mm-Schritten
Length in mm from 100 to 1000 graduated in 100 mm steps
www.igus.de/halbzeuge
www.igus.eu/barstock
Rundstab aus iglidur® R in zwei neuen
Abmessungen
iglidur® R ist ein Werkstoff mit sehr gutem Preis-/Leis-tungsverhältnis
bei niedrigen Belastungen und hohen
Anforderungen an Reibwert und Lebensdauer.
Gute Abriebfestigkeit
Niedrige Reibwerte im Trockenlauf
Sehr kostengünstig
Geringe Feuchtigkeitsaufnahme
SFRR-3000 30 100 - 1000*
SFRR-4000 New 40 100 - 1000*
SFRR-5000 New 50 100 - 1000*
SFRR-6000 60 100 - 1000*
Lieferbar Available
ab Lager from stock
Bar stock made of iglidur® R in two
new dimensions
iglidur® R is a material that offers excellent value for
money when subjected to low loads and high require-ments
with regard to the friction value and service life.
Good abrasion resistance
Low coefficients of friction while running dry
Very cost-effective

Erweiterung | iglidur®-Halbzeuge | Dauerläufer | Rundstab iglidur® J3
Extension | iglidur® bar stocks | Endurance Runner | round material iglidur® J3
30 mm
Ø20/40/60
... läuft 3x länger ... freie Gestaltung ...
Drei neue Abmessungen für Rund-stäbe
aus iglidur® J3
iglidur® J3-Halbzeug mit sehr hoher Verschleißfestig-keit
bei niedrigen bis mittleren Belastungen und
hohen Geschwindigkeiten.
Schmiermittel- und wartungsfrei
Geringe Reibwerte
Niedrige Verschleißwerte gegenüber den meisten
Gegenlaufpartnern
Gute Medienbeständigkeit
Automation, Druckindustrie, Getränkeindustrie,
Glasindustrie, Luft- und Raumfahrttechnik
SFRJ3-2000 New 20 100 - 1000*
SFRJ3-3000 30 100 - 1000*
SFRJ3-4000 New 40 100 - 1000*
Lieferbar Available
ab Lager from stock
Three new dimensions for ar stocks
made of iglidur® J3
iglidur® J3 bar stock with increased wear resistance
at low to medium loads and high speeds.
Lubricant- and maintenance-free
Low coefficient of friction
Low wear values with most of the matching
surfaces
Good liquid media resistance
Automation, printing industry, beverage technology,
glass industry, aerospace engineering
SFRJ3-6000 New 60 100 - 1000*
Erweiterung | iglidur®-Halbzeuge | Plattenmaterial iglidur® J
Extension | iglidur® bar stock | plate material iglidur® J
Neue Abmessungen für iglidur® J-Platten
Niedrige Reibwerte im Trockenlauf
Verschleißfest
Gute Chemikalienbeständigkeit
Niedrige Feuchtigkeitsaufnahme
Gleitbahnen, Führungsrohre in der Medizintechnik sowie
bei Baumaschinen und Ladekränen, Prototypenbau,
Anlagenbau, Vorrichtungsbau, Sondermaschinenbau
New dimensions for iglidur® J plates
Low coefficients of friction while running dry
Wear resistant
Good chemical resistance
Slideways, guiding tubes for medical technology,
construction machines and loading crane, prototype
construction, plant engineering, special machines
construction
Bestellnummer Material- Abmaße
Part Number stärke dimensions
thickness [L x B]
SFPJ-30-1000-610 New 30 1000x610
SFPJ-30-500-610 New 30 500x610
SFPJ-30-500-300 New 30 500x300
SFPJ-40-1000-610 40 1000x610
Lieferbar Available
ab Lager from stock
Bestellnummer Material- Abmaße
Part Number stärke dimensions
thickness [L x B]
SFPJ-40-500-610 40 500x610
SFPJ-40-500-300 40 500x300
www.igus.de/iglidur-platte
www.igus.eu/iglidur-plate

Bestellnummer Innen-Ø Außen-Ø Längen
Part Number inner Ø outer Ø Length
SFRJ-1000 – 10 100 - 1000*
SFRJ-2000 – 20 100 - 1000*
SFRJ-3000 – 30 100 - 1000*
SFRJ-4000 – 40 100 - 1000*
SFRJ-5000 – 50 100 - 1000*
SFRJ-6000 – 60 100 - 1000*
SFRJ-6500 – 65 100 - 1000*
SFRJ-8000 – 80 100 - 1000*
SFRJ-10000 – 100 100 - 1000*
SFTJ-11070 New 70 110 100 - 1000*
SFTJ-12570 New 70 125 100 - 1000*
SFTJ-150100 New 100 150 100 - 1000*
*Länge in mm von 100 bis 1000, abgestuft in 100 mm-Schritten Length in mm from 100 to 1000 graduated in 100 mm steps
Lieferbar Available
ab Lager from stock
Neuheit | iglidur®-Halbzeuge | Rohre aus iglidur® J
Innovation | iglidur® bar stocks | tubes made from iglidur® J
... große Auswahl ...
iglidur® J jetzt in noch größeren Durch-messern
Der Fast-and-slow-motion-Spezialist iglidur® J ist jetzt
auch als Rohr in drei Durchmessern verfügbar.
Längen nach Kundenwunsch und bis zu 1 m
Bauteile im Durchmesser bis zu 150 mm möglich
Verschleißfest
Chemikalienbeständig
Effiziente Bearbeitung selbst großer Bauteile
Anlagenbau, Sondermaschinenbau, etc.
iglidur® J now in even larger diameters
The fast-and-slow-motion specialist iglidur® J is now
available as a tube in three diameters.
Lengths according to customer requirements and
up to 1 m
Components possible in diameter up to 150 mm
Wear-resistant
Chemical resistance
Efficient machining of even large components
Plant construction, special mechanical engineering

Neuheit | xiros®-Polymerkugellager | xirodur® G220
Innovation | xiros® polymer ball bearings | xirodur® G220
... xirodur® G220 ...
xirodur® G220-Polymerkugellager –
kostengünstig und für höhere Tempe-raturen
Für Temperaturen bis 100 °C
Kostengünstig
Haustechnik, Materialfluss
Bestellnummer
Part Number
Innen-Ø
inner Ø
xirodur® G220 polymer ball bearings –
cost-effective and for higher tempera-tures
For temperatures up to 100 ° C
Cost effective
building services, material handling
d2
d1
b1
d1 d2 b1 axial [N] stat. [N] dyn. [N] [min-1 rpm] [g]
BB-6000-G220-10-ES 10 26 8 260 110 140 2000 6,1
Lieferbar Available
ab Lager from stock
max. stat.
Tragfähigkeit
load capacity
Tragfähigkeit
load capacity
Grenzdrehzahl
max. speed
www.igus.de/xiros
www.igus.eu/xiros
Außen-Ø
outer Ø
Breite
width
Gewicht
weight
Erweiterung | xiros®-Polymerkugellager | neue Baureihe
Extension | xiros® polymer ball bearings | new type series
... 62er Baureihe ...
xiros®-Polymerkugellager in zwei
neuen Baugrößen
Aus kostengünstigem xirodur® B180
Spülbar und leicht
Geringe Reibung
Korrosionsbeständig
Verpackungsindustrie, Fördertechnik, Textilindustrie,
Papierindustrie, Entlüftungstechnik
Packaging industry, conveyor technology, textile
industry, paper industry, ventilation technology
d1
b1
xiros® polymer ball bearings
in two new sizes
Made from low-priced xirodur® B180
Washable and lightweight
Low friction
Corrosion resistant
d2
Bestellnummer InnenØ AußenØ Höhe Tragfähigkeit Grenzdrehzahl Gewicht
Part number inner Ø outer Ø height load capacity max speed weight
BB-6205-B180-10-ES 25 52 15 240 360 1050 35,2
BB-6205-B180-10-GL 25 52 15 240 360 1050 24,6
Lieferbar Available
ab Lager from stock
d1 d2 b1 stat [N] dyn [N] [min-1 rpm] [g]
www.igus.de/xiros
www.igus.eu/xiros

Erweiterung | xiros® | Flanschkugellager aus xirodur® B180
Extension | xiros® | flange ball bearings made from xirodur® B180
... Flansch ...
xiros®-Flanschkugellager
Wartungsfrei
Leicht
Niedriger Reibwert
Schmutzresistent
Etikettiertechnik, Fördertechnik, Verpackungstech-nik,
Abfülltechnik
xiros® flange ball bearings
Maintenance-free
Lightweight
Low coefficient of friction
Dirt resistant
d2
d1
b1
b2
d3
Labelling technology, material handling, packaging
technology, filling technology
Bestellnummer InnenØ AußenØ FlanschØ Höhe Tragfähigkeit Grenzdrehzahl Gewicht
Part Number inner Ø outer Ø flange Ø height load capacity max. speed weight
d1 d2 d3 b1 b2 stat. [N] dyn. [N] [min-1 rpm] [g]
BB-6000F3538-B180-10-ES 10 35 38 7 9 85 119 1900 9,6
BB-6000F3538-B180-30-ES 10 35 38 7 9 85 119 1900 9,6
BB-6001F3538-B180-10-ES 12 35 38 7 9 105 147 1750 10,8
BB-6002F3538-B180-10-ES 15 35 38 7 9 146 196 1600 12,1
BB-6003F3538-B180-10-ES 17 35 38 8 10 180 250 1400 13,4
BB-6003F3538-B180-30-ES 17 35 38 8 10 180 250 1400 13,4
Lieferbar Available
ab Lager from stock
Erweiterung | xiros®-Axiallaufscheibe | aus xirodur® B180
Extension | xiros® thrust washer | made from xirodur® B180
... axiallaufend ...
xiros®-Axiallaufscheibe aus Kunststoff
Aus kostengünstigem xirodur® B180
Einsetzbar bis 80 °C
Edelstahl- bzw. Glaskugeln
Geringe Bauhöhe
Leicht
Typische Anwendungen:
Fördertechnik, Handlingsysteme, Verkaufsförderung
Plastic xiros® axial disc
Manufactured with low-priced xirodur® B180
Applications up to 80 °C
Stainless steel or glass balls
Low profile installation height
Lightweight
Material handling, handling systems, sales promotions
Bestellnummer Innen-Ø Außen-Ø Höhe Gewicht
Part Number inner Ø outer-Ø height weight
d1 d2 b2 [g]
BB-6006TW-B180-ES 29,9 45,5 4,76 7,5
BB-6006TW-B180-ES-SL 29,9 45,5 3,97 6,8
BB-6006TW-B180-GL 29,9 45,5 4,76 4,7
BB-6006TW-B180-GL-SL 29,9 45,5 3,97 3,9
Lieferbar Available
ab Lager from stock
www.igus.de/xiros
www.igus.eu/xiros
Systemlösung mit Aluminiumrohr
system solution with aluminum tube
Bestellbeispiel order example
BBT-AC38-6000-B180-10-ES L=100mm*
* individuelle Längenangabe individual length in mm
d1
d2
b1
b2
d1
d2
b1
b2

Neuheit | drylin®-Zahnriemenachsen | neue Serie | ZLW Eco
Innovation | drylin® tooth belt axes | new series | ZLW Eco
schnell ... kompakt ... günstig ...
Neue Zahnriemenachsen-Serie
Viele Zustellbewegungen erfordern kostengünstige
Linearachsen die sich auf die reine Verstellaufgabe
konzentrieren. Für schnelles Positionieren leichter
Lasten wurde hierfür die neue eco Serie mit Zahn-riemen
entwickelt. Durch die kompakte Bauform und
einem geringem Eigengewicht durch Verwendung
von Aluminium und Kunststoff ist die ZLW eco die
perfekte Alternative zum Eigenbau.
Komplett schmierfrei
Zahnriemen mit Federvorspannung
Verwindungssteifes, eloxiertes Alumiumprofil
Variable Hublängen (bis 500 mm max.)
Lasten bis 20 N
Sensor, Kamera, Ladeneinrichtungen
Lieferbar Available
3-8 Tage 3-8 days
New toothed belt axis series
Many infeed movements require cost-effective linear
axes that focus on pure adustment tasks. This new
eco series with toothed belt was developed for the
quick positioning of light loads. By the compact de-sign
and low weight due to aluminium and plastic,
the ZLW eco is the perfect alternative to self-made
solutions.
Absolutely Lubricant-free
Belt with spring pretension
Torsion-resistant anodised aluminium profile
Variable stroke lengths (up to 500 mm max.)
Loads up to 20 N
Sensor, camera, shop fittings
www.igus.de/ZLW
www.igus.eu/ZLW
Anschlussmaße Connecting dimensions [mm]
T2
nh
nh
nw
hc
T2
T1
nw
n
nb
AP
hc
T1
n
nb
AP
d
Bestellnummer
Part No.
dp
dp
Lp
X
E
Lp
X
E
A AI H E2 E3 l R f lt sg ha hc lz l2 d2
–0,3 ±0,15 ±0,15 ±0,15 ±0,3 h9
ZLW-0630-02-E-60-L-… 54 60 31 45 51 144 30 3 42 M4 14 22,5 22 20 8
Anschlussmaße Connecting dimensions [mm]
Bestellnummer
Part No.
X E AP Lp dp n nb nw nh T1 T2 d
±0,2 –1,0 ±0,25 ±0,25
ZLW-0630-02-E-60-L-… variabel 40 52 15 5,5 - - - 7 20 21 3,2
d

Neuheit | drylin® R-Wellenführungen | Vollkunststofflager RJ4JP
Innovation | drylin® R round shaft guides | solid plastic bearing RJ4JP
Ø50/60 mm
leicht & korrosionsfrei ... kurz und gut ...
Neuer Japan-Standard in Vollkunststoff
Schmierfrei, präzise, leicht und dabei schnell mon-tiert.
Das sind kurz und knapp die Vorteile des neuen
Vollkunststofflagers aus iglidur® J4 in Japan Abmes-sung.
In Ø 8 mm bietet das kostengünstige drylin®-
Lager die schmierfreie Alternative u.a. zu bisherigen
Kugellagern in 3D-Druckern.
Schmierfreie Alternative zu Kugellagern mit Japan-
Abmessung
Langlebig
Schnell montiert, gesichert durch Sicherungsringe
Ab Lager lieferbar
Leicht und sauber
3D Drucker, Portale
New Japanese standard in solid plastic
Lubricant-free, accurate, easy and thereby quick to
install. These are clearly and briefly the advantages of
the new solid plastic bearing made of iglidur® J4 in
Japanese dimension. In Ø 8 mm, the cost-effective
drylin® bearing provides the lubricant-free alternative
to conventional ball bearings in 3D printers.
Lubricant-free alternative to ball bearings with
Japan dimensions
Long-life
Quickly installed, secured by circlips
Light and clean
3D printers, gantries
Bestellnr. Part no. d1 d2 B B1 s dn
RJ4JP-01-08 8 15 24 17,5 1,1 14,3
RJ4JP-01-10 10 19 29 22,0 1,3 18,0
RJ4JP-01-12 12 21 30 23,0 1,3 20,0
RJ4JP-01-16 16 28 37 26,5 1,6 26,6
RJ4JP-01-20 20 32 42 30,5 1,6 30,3
Lieferbar ab Dezember Available from december
Ø8 ab Lager Ø8 from stock
s 1,5 x 30°
dn
www.igus.de/drylinR
www.igus.eu/drylinR
Erweiterung | drylin® R | robust | Gleitfolie E7
Extension | drylin® R | robust | liner E7
drylin® E7-Gleitfolie für Kompaktlager
Alle drylin® Lineargehäuse in kompakter Bauform (Se-rie
02) profitieren ab sofort von den längeren Lauf-zeiten
beim Einsatz von „kurzen“ E7-Gleitfolien. In-besondere
bei Stahl- oder Edelstahlwellen kann
die Lebensdauer bis zu Faktor 8 verlängert wer-den.
Mit E7 erweitert igus® das Lieferprogramm
von Gleitfolien um einen hervorragenden Werkstoff
Höhere Lebensdauer
Kurze kompakte Bauform
Für Stahl- und Edelstahlwellen
Passend für drylin® R Linearadapter und Gehäuse
(Serie 02)
Verfügbar in Baugröße ø 10-40 mm
Für die Standardbauform (Serie 01) sind ab sofort
auch die Baugrößen ø 50 und 60 mm lieferbar
Alle Anwendungen mit Stahl und Edelstahlwellen
Lieferbar Available
ab Lager from stock
drylin® E7 liner for compact bearings
All drylin® linear housings in compact design (se-ries
02) can now benefit from a longer service life
by using “short” E7 liners. In particular, in steel or
stainless steel shafts, the service life can be exten-ded
by up to a factor of 8. With E7 igus® expands
the product range of liners by an excellent material
Longer service life
Short compact design
For steel and stainless steel shafts
Suitable for drylin® R linear adapter and housing
(series 02)
Available in installation size ø 10-40 mm
For standard type (series 01) now also available in
sizes ø 50 and 60 mm
All Applications with steel and stainless steel shafts
www.igus.de/drylinR
www.igus.eu/drylinR
d2
d1
B
B1

Erweiterung | drylin® W-Edelstahlführung | Baugröße 25
Extension | drylin® W stainless steel guidance | size 25
Neuheit | drylin® W-Hochprofilschienen | Abdeckkappen
Innovation | drylin® W high profile rails | cover caps
Ø25
...beständig in Ø25 ... ... geschlossen ...
Korrosionsbeständige drylin® W-Linearführung
Extreme Beständigkeit kombiniert mit Flexibilität und
Belastbarkeit kennzeichnet die neue Edelstahl drylin®
W -Lineargleitführung in Baugröße 25. Durch die kon-sequente
Verwendung von V4A Edelstahl sind alle
Bauteile äußerst seewasser- und chemikalienbestän-dig.
Die Auswahl an schmierfreien iglidur® Gleitfolien
ermöglicht den Einsatz in Hochtemperatur als auch in
der Pharma- und Lebensmittelindustrie.
Beständig durch V4A Edelstahl (AISI 316Ti)
Edelstahlschiene in max, Länge 3000 mm
Gehäuselager mit Gleitfolien aus iglidur® J, X, E7,
A180
Höchste Lebensdauer durch Gleitfolie E7
Pharma-/Lebensmittelindustrie, Schiff- und Yachtbau
Lieferbar Available
3-8 Tage 3-8 days
Corrosion-resistant drylin® W
linear guide
Extreme resistance combined with flexibility and res-ilience
marks the new stainless steel drylin® W linear
guide system in installation size 25. By the consistent
use of V4A stainless steel all components are extre-mely
resistant to seawater and chemicals. The choice
of Lubricant-free iglidur® liners allows them to be
used in high temperatures and in the pharmaceutical
and food industry.
Resistant due to V4A stainless steel (AISI 316 Ti)
Absolutely Lubricant-free
Stainless steel rails in max. length 3000 mm
Housing bearing with liners made of iglidur® J, X,
E7, A180
Maximum service life due to E7 liner
Pharma/food industry, ship and yacht building
www.igus.de/drylinW
www.igus.eu/drylinW
Abdeckkappen für drylin®-Hochprofil-schienen
WSX
Passend für die drylin® W-Hochprofilschienen bieten
die neuen Abdeckkappen neben einem formschönen
Schienenabschluss auch einen praktischen Schutz
vor dem Eindringen von Staub, Schmutz oder Spä-nen.
In 4 Baugrößen verfügbar, einfach seitlich ein-klicken,
fertig.
Für drylin® W-Hochprofilschienen WSX
4 Baugrößen
Schutz der Hohlkammern vor Eindringen von
Fremdpartikeln
Leicht montierbar
Abdeckung von Schnittkanten
Portale, Cameraslider, freitragende Anwendungen
Bestellnummern part numbers
WSX-0630-EC
WSX-1040-EC
WSX-1080-EC
WSX-1660-EC
Lieferbar Available
ab Lager from stock
Cover caps for drylin® high profile rails
WSX
Suitable for drylin® W high profile rails, the new caps
also offer, besides an elegant rail end, a practical
protection against the ingress of dust, dirt or chips.
Available in 4 installation sizes, simply click on the
side, and done.
For drylin® W high profile rails WSX
4 installation sizes
Protection of the hollow chambers against the
entry of foreign particles
Easy to install
Covering of cutting edges
Gantries, camera sliders, unsupported applications
www.igus.de/drylinW
www.igus.eu/drylinW

Erweiterung | drylin® W | Rollen und gleiten | drylin®-Hybridlager | 2 neue Größen
Extension | drylin® W | roll and glide | drylin® hybrid lager | 2 new size
Ø10 Ø16
C1
... 2 Rollen + 2 Größen ... rollen & gleiten ...
drylin® W-Doppel-Hybridlager in neuen
Baugrößen
Der äußerst leichte Lauf durch zwei schräg angesetz-te
wartungsfreie Rollen charakterisiert die neuen Ge-neration
an drylin® W-Hybridlagern. D urch variable
Konstruktionsmöglichkeiten überzeugt das Lager
in Baugröße 20 bereits in vielen Anwendungen.
Seitliche Antriebe sind möglich und Querkräfte kön-nen
über Gleitelemente aufgenommen w e rden. Ab
diesem Herbst sind die Doppelrollenlager auch in den
kompakten Baugrößen ø 10 und 16 mm lieferbar und
eignen sich bei reduziertem Bauraum.
Leichter leiser schmierfreier Lauf
drylin®-Hybridfunktion, Rollen und Gleiten
Als Einzelager oder vormontierter Hybridschlitten
verfügbar
Für horizontalem und seitlichem Einbau
Passend für drylin® W-Profilschienen
Möbelbau, Schutztüren, Monitorverstellung, Bedien-panels
Lieferbar Available
ab Dezember from december
drylin® W double hybrid bearings in new
sizes
The extremely lightweight running due to the two dia-gonally
applied maintenance-free rollers characterises
the new generation of drylin® W hybrid bearings. Varia-ble
construction options of the bearing in installation
size 20 are already impressive in many applications.
Lateral drives are possible and transverse forces can
be absorbed by gliding elements. Sta rting this au-tumn,
the double roller bearings are also available in
compact installation sizes ø 10 and 16 mm and are
suitable for reduced installation space.
Light, quiet, lubricant-free operation
drylin® hybrid function, rolling and gliding
Available as individual bearing or pre-assembled
hybrid carriage
For horizontal and side-mounted installation
Suitable for drylin® W profile rails
Furniture, safety doors, monitor adjustment, control
panels
www.igus.de/WJRM
www.igus.eu/WJRM
B
K2
H
A1
G1 A3
C3
y
C1
C3
B
K2
Abmessungen dimensions [mm]
Bestellnr. Reibwert in z-Richtung Gewicht A1 A3 B C1 C3 G1 H K2 für
Part No. Friction in z-direction weight Gewinde
z
[μ] [g] for screw
WJRM-21-10 < 0,1 115 16,5 6,5 31 35 22 27 28 M6
WJRM-21-16 < 0,1 250 y
25 9 44 48 30 32 41 M8
WJRM-21-20 < 0,1 320 30 9 52 52 34 38 49 M8
A1
Bestellnr. stat. Tragfähigkeit dyn. Tragfähigkeit Cz+ bei Gesamtlaufstrecke (km) F · v
Part No. stat. load capacity dyn. load capacity Cz+ for a total running dist. (km)
Co 10 100 200 max.
[N] [N] [N] [N · m/s]
WJRM-21-10 350 350 125 70 50
WJRM-21-16 600 600 210 105 80
WJRM-21-20 840 840 300 150 80
Auch als Hybridschlitten verfügbar Also available as hybrid carriage www.igus.de/WWH
Z

C1
Ø16
... schnelle Montage ... leicht ... Alu ...
C1
C3
A3
B
K2
K3
C3
A3
B
K2
K3
B
A3
K2
K3
B
K3
C3
C1
A3
K2
B
A3
K2
K3
Gehäuselager, Tandem Housing bearing, tandem – Abmessungen Dimensions [mm]
Bestellnummer
Part number
Gewicht
Weight
C1
C3
C1
C3
[g] [N] [N] [N]
WJ200UMT-01-10-AL 43 26 58 45 6,5 M6 M5 2.400 2.400 500
WJ200UMT-01-16-AL 32 34,5 72 54 9 M8 M6 2.400 2.400 600
*für Zylinderschraube mit niedrigem Kopf For allen screw with flat head
Lieferbar Available
ab Lager from stock
B C1 C3 A3 K2 K3* statische Tragfähigkeit
stat. load capacity
Coy Coz+ Coz-
www.igus.de/drylinW
www.igus.eu/drylinW
Erweiterung | drylin® | Gewichtsersparnis | drylin® W-Tandemlager
Extension | drylin® | weight reduction | drylin® W tandem bearings
drylin® W-Tandemgehäuse für schnelle
Montage
Mit der Baugröße 16 steht ab sofort ein weiteres dry-lin
® W-Tandemlager ab Lager zur Verfügung. Größere
Führungslänge , schnelle Montage, geringes Gewicht
durch Aluminium kennzeichnen diesen Lagertyp.
Die Reduzierung von 2 Lagern zu einem Gehäuse
erleichtert zudem die Handhabung und die Lager-haltung.
Das Gehäuse ist beständig durch Eloxalbe-schichtung
und überzeugt durch sein klares Design.
Größere Führungslänge
Schnelle Montage
Geringes Gewicht
Für drylin® WS-Einzel- und Doppelwellenprofile
Beständig durch Klareloxal
Sitz- und Tischverstellungen, Möbelbau, Aircraft-
Interior
drylin® W tandem housing for quick
assembly
A new drylin® W tandem bearing is now available from
stock with installation size 16. This bearing type is
characterized by a longer guide length, rapid assem-bly,
and a low weight thanks to the use of aluminium.
The reduction from 2 bearings to a sing-le
housing also facilitates handling and sto-rage.
The housing has an anodized coating to
make it robust and an impressively clean design.
Longer guide length
Quick assembly
Low weight
For drylin® WS single and double shaft profiles
Resistant thanks to clear anodized coating
Seat and table adjustments, furniture, aircraft interiors

Neuheit | drylin® | xxxxx
Innovation | drylin® | xxxxx
W | Zubehör | Handklemmung aus Aluminium
W | accessories | manual clamp made of aluminum
... leicht fixiert ... endlich klemmbar
drylin® W-Handklemmung
aus Aluminium
Neben den Einzel-Lagergehäusen aus eloxiertem
Aluminium beinhaltet das drylin® W-Lieferprogramm
auch eine passende Handklemmungsoption. Ebenso
aus eloxiertem Aluminium ist die Handklemmung sehr
leicht und dabei sehr stabil. Die Klemmung kann als
einzeln positionierbares Lagerklemmelement (WHKA-AL)
als auch vormontiert in einem Linearschlitten mit
Aluminiumlagern (Nachsetzzeichen-AL-HKA) bestellt
werden.
Klemmung per Reibschluss
Korrosionsbeständig
Geringes Gewicht
Passend für alle vormontierten Linearschlitten der
Baureihe WW mit Aluminiumlagern
Flexibel positionierbar als Einzellager
Cameraslider, Sitz- und Tischverstellungen, Format-verstellungen
Lieferbar Available
ab Lager from stock
Neuheit | drylin® | xxxxx
Innovation | drylin® | xxxxx
N | Zubehör | Handklemmung
N | accessories | manual clamp
(h2)
(h2)
Handklemmung für drylin® N-Flach-führungen
r
D
Überall wo nur ein geringer Bauraum zur Verfügung
steht, bewährt sich die Flachführung drylin® N. Äu-ßerst
leicht und mit einer Vielzahl an Schlittenversio-nen
bietet drylin® N Anwendern einen großen Linear-baukasten.
Für die Baugröße 27 bietet igus® erstmalig
einen Schlitten mit einer Handklemmung an. Der
Schlitten orientiert sich an der Standardbauhöhe und
bietet die gleichen Anschlußmaße. Die praktische
Handklemmung ist ab sofort ab Lager verfügbar.
Klemmung per Reibschluß
Verfügbar für Baugröße 27
Einsetzbar wie ein Linearschlitten
Geringe Aufbauhöhe
Schmierfrei
Manual clamp for drylin® N flat
guides
Everywhere where only a small space is available, the
drylin® N flat guide proves itself. Extremely lightweight
with a variety of carriage versions, drylin® N offers to
the users a large linear modular kit. For installation
size 27, igus® offers for the first time a carriage with
a manual clamp. The carriage is based on the stan-dard
structural height and offers the same connection
dimensions. The practical manual clamp is available
immediately from stock.
Clamping by friction locking
Available for installation size 27
Can be used as a linear carriage
Low structural height
Lubricant-free
Bestellnr. H (h2) A C C1 C2 C3 K3 M Sp Dp Dr Gewicht
Part No. weight [g]
NW-12-27-80-HKA 9,5 32 14 80 76 20 40 M4 1,2 5 6,5 15 32
Lieferbar Available
ab Dezember from december
drylin® W manual clamp
made of aluminium
In addition to the individual bearing housings made
of anodised aluminium, the drylin® W product range
also contains a matching manual clamp option. Also
made of anodised aluminium, the hand clamp is very
light but very stable. The clamping can be ordered as
an individually positionable bearing clamping element
(WHKA-AL) or pre-assembled in a linear carriage with
aluminium bearings (suffix AL-HKA).
Clamping by friction locking
Corrosion-resistant
Low weight
Suitable for all pre-assembled linear carriage of
the type series WW
Can be flexibly positioned as a single bearing
Camera sliders, seat and table adjustments, format
adjustments
www.igus.de/drylinW
www.igus.eu/drylinW
C2
K3
C
C3
Dp
C1
C2
K3
Dp
Sp
www.igus.de/drylinW
www.igus.eu/drylinW
H
r
Sp
D
A
a
H
C
C3
C1

zylindrisch cylindric
d2
d1
b1
mit Flansch with flange
d3
d1
d2
b2
b1
d4
...rot, robust, günstig ...
Bestellnummer d1 d2 d3 d4 d5 b1 b2 Gewinde Flächentraganteil max. stat.
Part Number Thread Supporting surface F axial
zylindrisch cylindrical d1 x p [mm2] [N]
RSRM-1816Tr8x1.5 8 18 – – – 16 – Tr8x1.5 182 820
RSRM-2215Tr10x2 10 22 – – – 15 – Tr10x2 212 848
RSRM-2215Tr10x3 10 22 – – – 15 – Tr10x3 200 800
RSRM-2618Tr12x3 12 26 – – – 18 – Tr12x3 297 1188
RSRM-3021Tr14x4 14 30 – – – 21 – Tr14x4 396 1584
RSRM-3624Tr16x4 16 36 – – – 24 – Tr16x4 527 2104
RSRM-4027Tr18x4 18 40 – – – 27 – Tr18x4 678 2712
RSRM-4540Tr20x4 20 45 – – – 40 – Tr20x4 1130 4520
RSRM-5048Tr24x5 24 50 – – – 48 – Tr24x5 1620 6480
mit Flansch with flange d1 x p [mm2] [N]
RFRM-2020Tr8x1.5 8 20 36 28 4 20 8 Tr8x1.5 225 900
RFRM-2525Tr10x2 10 25 42 34 5 25 10 Tr10x2 352 1408
RFRM-2525Tr10x3 10 25 42 34 5 25 10 Tr10x3 334 132
RFRM-2835Tr12x3 12 28 48 38 6 35 12 Tr12x3 576 2304
RFRM-2835Tr14x4 14 28 48 38 6 35 12 Tr14x4 658 2632
RFRM-2835Tr16x4 16 28 48 38 6 35 12 Tr16x4 768 3072
RFRM-2835Tr18x4 18 28 48 38 6 35 12 Tr18x4 878 3512
RFRM-3244Tr20x4 20 32 55 45 7 44 12 Tr20x4 1242 4968
RFRM-3244Tr24x5 24 32 55 45 7 44 12 Tr24x5 1484 5936
Lieferbar Available
ab Lager from stock
www.igus.de/drylinSD
www.igus.eu/drylinSD
Neuheit | drylin® SD | Trapezgewindemuttern aus iglidur® R
Innovation | drylin® SD | trapezoidal lead screw nuts made of iglidur® R
Trapezgewindemuttern aus iglidur® R
Schmierfreiheit und gute Lebensdauer zu einem at-traktiven
Preis – Trapezgewindemuttern aus iglidur®
R kombinieren diese Eigenschaften. Darüber hinaus
sind sie universell einsetzbar und bei niedrigen Belas-tungen
sehr verschleißfest. Verfügbar sind Gewinde-muttern
aus iglidur® R für Trapezgewinde sowohl in
zylindrischer Bauform als auch mit Flansch.
Niedriger Reibwert im Trockenlauf
Schmierfrei und günstig
Bauform: zylindrisch oder mit Flansch
Frei von PTFE- und Silikon
Trapezgewinde von Tr08x1,5 bis Tr24x5
ab Lager
Höhenverstellungen, Formatverstellungen,
Verpackungsindustrie
Trapezoidal lead screw nut made of
iglidur® R
Freedom from lubricating and good service life at a
great price – Trapezoidal lead screw nuts made of
iglidur® R combine these properties. In addition, they
are universally applicable and are very wear resistant
at low loads. Available are lead screw nuts made of igli-dur
® R for trapezoidal thread in cylindrical design as
well as with flange.
Low coefficient of friction in dry operation
Lubricant-free and cost-effective
Cylindrical type or with flange
Free of PTFE and silicon
Trapezoidal thread from Tr08x1.5 to Tr24x5
from stock
Height adjustments, format adjustments, packaging

d3
d1
d2
b2
b1
d4
Bestellnummer d1 d2 d3 d4 d5 b1 b2 Gewinde Flächentraganteil max. stat.
Part Number Thread Supporting surface F axial
JFRM-6770Tr36x6 36 67 95 81 7 70 25 Tr36x6 3629 14516
JFRM-6770Tr40x7 40 67 95 81 7 70 25 Tr40x7 4013 16052
Lieferbar Available
ab Lager from stock
d1 x p [mm2] [N]
www.igus.de/drylinSD
www.igus.eu/drylinSD
Erweiterung | drylin® SD | neue Größe für Flanschgewindemutter
Extension | drylin® SD | new size for flange lead screw nut
... Stark mit Flansch ...
Flanschgewindemutter in neuen
Abmessungen
Schmierfrei und selbsthemmend sind alle drylin® SD-Gewindemutter
mit Trapezgewinde. In der Flansch-
Bauform sind 2 neue kraftvolle Größen Tr36x6 und
Tr40x7 aus dem Material iglidur® J verfügbar. 6 Boh-rungen
im Flanschring bieten Raum für eine stabile
Befestigung.
Schmier- und wartungsfrei
Hohe axiale Tragfähigkeit
Korrosionsfrei und geräuscharm
Max. Anzugsmoment 2,5 Nm
Hohe Wirkungsgrade
Lebensmittelindustrie, Verpackung
Flange lead screw nut in new
dimensions
All drylin® SD screw nuts with trapezoidal thread are
Lubricant-free and self-locking. In the flange design,
2 new powerful Tr36x6 and Tr40x7 sizes made of the
material iglidur® J are available. 6 bores in the flange
provide space for a stable mounting.
Max. axial load capacity up to
Corrosion-free and low noise
Max. tightening torque 2.5 nm
High levels of efficiency
Food industry, packaging

E1
A
H
Technische Daten Technical data
Multifunktionsanzeige Multifunctional display programmierbar (Passwort-geschützt)
Variabel einstellbar Variable configuration
Auflösung Resolution 0,1 mm
Max. Geschwindigkeit max. speed 2,5 m/s
Anzeigebereich Display area -99999, 99999
Betrieb Operation Ist- oder Sollwert Actual or target value
Spannungsversorgung Power supply Batterie battery 1/2 AA, 3,6 V
Batterielebensdauer service life of battery 4 Jahre years
Batteriewechsel Battery replacement frontseitig möglich, im eingebautem Zustand unter Beibehaltung der Para-meter
Betriebstemperatur Operating temperature 0-50°C
Displaytastatur Display keyboard 3 Funktionstasten function buttons
Display Ziffernhöhe Display digit height 7,5 mm
Gehäuse Schutzart Housing protection class Anzeige Display IP54, Sensor IP67
Elektromagnetische Kompatibilität
Electromagnetic compatibility 20004/108/CE
Abmessungen dimensions [mm]
Programmable (password protected)
Zählrichtung, Dezimalpunkt, Messeinheit (mm,inch), Aktivierung PRESET
Wert möglich Count direction, decimal point, unit (mm,inch), optional
activation of PRESET value
On the front possible, in line with the parameters when installed
Bestellnr. A Al H E1 E2 E3 E4 l lt tk ts s ha d2 h3 b
Part No.
SLW-MES04 108 192 29 94 94 137 150 236 22 11 6,8 6,6 14,5 TR10x2 90 50
Lieferbar Available
3-8 Tage 3-8 days
l +
E4
E3
s
b
Al
www.igus.de/drylinSLW
www.igus.eu/drylinSLW
E2
kt
ts
tk
h3
d2
ha
lt
lt
l2
Neuheit | drylin®-Antriebstechnik | Linearmodul mit digitalem Messsystem
Innovation | drylin® drive technology | linear module with digital measuring system
... digital messen ...
drylin® SLW mit
digitalem Mess-System
Das bewährte drylin® SLW-Linearmodul in Baugröße
1080 kann mit einem neuen digitalem Mess-system
ausgestattet werden und passt sich jedem
Anforderungsprofil auf ideale Weise an. Die Hub- und
Messlänge kann individuell bestimmt, das mitfah-rende
Display kann wahlweise zwischen metrisch
und Inch eingestellt, der 0 Punkt an jeder Stelle
gesetzt werden. Zudem kann die Zählrichtung ma-nuell
eingestellt werden und der fixierbare Kugel-kopf
ermöglicht eine ergonomische Ableserichtung.
Sensor platzsparend im Schlitten integriert
Netzunabhängiger Betrieb
Magnetband integriert
Schmierfreier Betrieb
Umfangreiches Zubehör verfügbar
Formatverstellungen, Anschlagsverstellungen
drylin® SLW with digital
measuring system
The proven drylin® SLW linear module in installation
size 1080 can be equipped with a new digital measu-ring
system and adapts to any requirements in an
ideal way. The stroke and measuring length can be
determined individually, the moving display can opti-onally
be set to metric as well as inch, and the 0 point
can be set to any position. In addition, the count di-rection
can be set manually and the fixable ball head
allows an ergonomic reading direction.
Sensor integrated in the carriage, saving space
Operation without mains supply
Integrated magnetic tape
Lubricant-free operation
Extensive accessories available
Format adjustments, stop dog adjustments

Erweiterung | drylin®-Antriebstechnik | Linearmodul mit Spindelmotor
Extension | drylin® drive technology | linear module with lead screw motor
... Direktantrieb ...
Linearmodul SHTC-08 mit
Spindelmotor
Der SHTC ist die kompakte Bauform der kleinsten
SHT-Baureihe. Neben der manuellen Verstellung
kann der SHTC-08 motorisch mit dem NEMA17-
Spindelmotor konfiguriert werden. Die direkte Zent-rierung
der Spindel bietet eine hohe Präzision, eine
höhere Maschinensicherheit, alles in kompakter Bau-form.
Kurze Bauform durch den Einsatz der drylin® E-Spindelmotoren
Verbessertes Laufverhalten
Hohe Präzision durch Zentrierung der Spindel
über H7/h7 Motor/Spindel-Passung
NEMA17-Schrittmotor mit 0,5 Nm Haltemoment
Steigung wählbar Tr06x2, Ds6,35x2,54 oder
Ds6,35x25,4
Medizin, Labortechnik, Verpackungstechnik
Lieferbar Available
3-8 Tage 3-8 days
Linear module SHTC-08 with
lead screw motor
The SHTC is the compact version of the smallest SHT
type series. In addition to manual adjustment, the
SHTC-08 can be motor-operated with the NEMA17
lead screw motor. The direct centring of the lead
screw offers a high precision, higher machine reliabili-ty,
all in a compact design.
Short design by the use of drylin® E
lead screw motors
Improved operating characteristics
High precision due to centring of the lead screw
via H7/h7 motor/lead screw fitting
NEMA17 stepper motor with 0.5 Nm holding
torque
Selectable pitch Tr06x2, Ds6.35x2.54 or
Ds6.35x25.4
Medicine, laboratory technology, packaging
technology
www.igus.de/drylinSHT
www.igus.eu/drylinSHT
kt
kq
d
+ Hub stroke
T
Al
E3
E2
E1
R
A
tk
ts
tg
sg
s
sk
H
h1
Bestellnummer A Al H E1 E2 E3 l R f lt lmt tk ts
Part number -0,3 -0,3 ±0,15 ±0,15 ±0,15 ±0,1 ±0,1
SHTC-08-ZB 65 36 23 52 55 26 135,3 32 1,5 23,5 26 10 5,5
Bestellnummer tg kt s sk sg kq d T h1 d2
Part number ±0,1 Standard
SHTC-08-ZB M6 7 4,2 8 M5 4,6 8 6 / 6,35 42,5 6 / 6,35
Bestellnummer Linearachse mit Motor part number linear axis with motor
SHTC-08-ZB-A-E127RG-100-17-L-00

Neuheit | drylin®-Antriebstechnik | Linearachsen mit Motor ab Lager
Innovation | drylin® drive technology | linear axes with motor from stock
Bestellnr. Baugröße Schlittenlänge Hublänge Motortyp max. stat. Tragfähigkeit
Part No. size carriage length stroke motor type load capacity
DLE-SA-0001 ZLW-0630 Basic 60 300 NEMA17 Litze wire 35 140
DLE-SA-0002 ZLW-1040 Basic 100 50 NEMA23 Litze wire 100 400
DLE-SA-0003 ZLW-1080 Standard 100 1000 NEMA23XL Litze wire 150 600
DLE-SA-0004 SAW-0630 Tr08x1,5 60 250 NEMA17 Litze wire 100 400
DLE-SA-0005 SAW-1040 Tr10x2 69 500 NEMA23 Litze wire 500 2000
DLE-SA-0006 SAW-1080 Tr12x3 100 500 NEMA23XL Litze wire 750 2000
Lieferbar Available
3-8 Tage 3-8 days
axial [N] radial [N]
www.igus.de/drylinDLE
www.igus.eu/drylinDLE
fix & fertig in 24 h ...
In 24 Stunden lieferbar: drylin®-Linear-achsen
mit Motor
igus® liefert ab diesem Herbst einbaufertige, vor-konfigurierte
Linearmodule (Antrieb: Spindel oder
Zahnriemen) ab Lager innerhalb von 24 Stunden.
Sie wählen einfach zwischen je 3 Baugrößen, 3 Hub-längen,
3 Schrittmotoren ... und 24 Stunden nach
Bestellung wird das System geliefert.
Antrieb: Spindel oder Zahnriemen
NEMA-Schrittmotoren mit Litzen
Vormontiert und getestet
Basis drylin®-Antriebseinheiten ZLW und SAW
Pick & Place, Handling, Kamera/Sensorpositionie-rung
Available in 24 hours: drylin® linear
axes with motor
Starting this autumn igus® delivers ready to in-stall,
pre-configured linear modules (drive: lead
screw or toothed belt) from stock within 24 hours.
You simply choose between 3 installation sizes, 3
stroke lengths, 3 stepper motors respectively ... and
the system is delivered in 24 hours after your order.
Drive: lead screw or toothed belt
Absolutely Lubricant-free.
NEMA stepper motors with litz wires
Pre-assembled and tested
Base drylin® drive units ZLW and SAW
Pick & place, handling, camera/sensor positioning

Neuheit | drylin®-Antriebstechnik | drylin® E-Portale
Innovation | drylin® drive technology | drylin® E gantries
Fläche, Linie, Raum ...
drylin® E-Portale, konfektioniert ab
Lager
Portale sind eine Kombination von mehreren Linear-achsen
um eine mehrdimensionale Bewegung zu
realiseren. Für unterschiedlichste Aufgabenstellungen
bietet igus®-Portale als Flächen-, Linien-, und Raum-portal
an. igus®-Portale beinhalten vorkonfigurier-te
drylin®-Linearmodule/achsen mit NEMA-Schritt-motoren
sowie alle für den Eigenaufbau notwendigen
Bauteile.
Antrieb: Zahnriemen und Zahnstange
Portalbausätze ab Lager
Schnelle Montage
Definierte Hublängen
Basis drylin®-Zahnriemenachse ZLW, Ausleger-achse
GRW
Automatisierung, Mess-Stationen, Positionierung
Lieferbar Available
ab Lager from stock
drylin® E gantry, assembled from
stock
Gantries are a combination of several linear axes in
order to implement a multidimensional movement.
For the most varied tasks, igus® offers gantries as
surface gantry, line, and room gantry. igus®-gantries
include preconfigured drylin® linear modules/axes
with NEMA stepper motors as well as all the compo-nents
necessary for self manufacturing.
Drive: toothed belt and toothed rack
Portal construction kits from stock
Quick assembly
Defined stroke lengths
Base drylin® toothed belt axis ZLW, boom-axis
GRW
Automation, measurement stations, positioning
www.igus.de/drylinE
www.igus.eu/drylinE
Flächenportal surface gantry
Linienportal line gantry
Raumportal room gantry
Arbeitsraum workspace: 300 x 300 mm
drylin®-Linearachsen linear axis: ZLW-0630
max. Geschwindigkeit speed: 1,5 m/s
max. Beschleunigung acceleration: 10 m/s2
Wiederholgenauigkeit repeatability: 0,3 mm
Tragfähigkeit load capacity: 50 N
DLE-FG-0001 Schrittmotoren mit Encoder stepper motor with encoder
DLE-FG-0002 Schrittmotoren mit Litze stepper motor with wire
Arbeitsraum workspace: 500 x 100 mm
drylin®-Linearachsen linear axis: ZLW-0630, GRW-0630
max. Beschleunigung acceleration: 3 m/s2
DLE-LG-0001 Schrittmotoren mit Encoder stepper motor with encoder
Arbeitsraum workspace: 500 x 500 x 100 mm
drylin®-Linearachsen linear axis: ZLW-1040/-1080, GRW-0630
max. Beschleunigung acceleration: 1,5 m/s2
DLE-RG-0001 Schrittmotoren mit Encoder stepper motor with encoder

Erweiterung | drylin® E | DC-Getriebemotor
Extension | drylin® E | DC gear motor
stark & kraftvoll
drylin® DC-Getriebemotor mit neuer
Leistungsstärke
drylin®-Linearachsen können einbaufertig mit DC-Motoren
ausgerüstet werden. Durch den neuen
DC-Getriebemotor sind einfache Bewegungen mit
höheren Lasten möglich. Kombinierbar sind die neuen
DC-Motoren mit fast allen drylin®-Linearmodulen.
Drehmoment von 0,02 - 1,8 Nm
Drehzahlen von 17 - 375 U/min
Betriebsspannung 12-24 VDC
Batteriebetrieb möglich
Ab Lager verfügbar
Sensor-/Kamerafahrten, Formatverstellungen
Lieferbar Available
ab Lager from stock
www.igus.de/drylinE
www.igus.eu/drylinE
Lineareinheiten berechnen
und konfigurieren.
Mit oder ohne Motor
Configure and calculate online.
With or without motor
...finden&berechnen www.igus.de/drylin-experte
www.igus.eu/drylin-expert
drylin® expert 2.0 System selection &
service life calculation with CAD
Configure and calculate lifetime of bearings –
current extension with new sizes and products
Easily calculate and configure the service life of your
desired linear guide with only a few clicks. Select a
drylin® system and add the relevant environmental
parameters. Then select the bearing size, carriage,
number and position. You then add the distance
between the rails and the installation method. Define
the coordinates for the drive location and the cen-ter
of gravity by clicking and dragging the colored
crosshair, or enter these via the keyboard. Define the
weight, acceleration, and distance of the bearing and
select a rail length. The results are displayed.
Erweiterung | Online-Werkzeuge | drylin®-Produktfinder und Konfigurator inkl. drylin® E
Extension | Online Tools | drylin® product finder and configurator incl. drylin® E
dyrlin® Experte 2.0 Systemauswahl
und Lebensdauerberechnung mit CAD
Linearlager konfigurieren und Lebensdauer be-rechnen
– ständige Erweiterung um neue Größen
und Produkte.
Einfach die Lebensdauer Ihrer Wunschlinearführung
berechnen und mit wenigen Klicks konfigurieren.
Wählen Sie ein drylin®-System aus und fügen die
relevanten Umweltparameter hinzu. Anschließend
wählen Sie die Lagergröße, Schlitten, Anzahl und Po-sition
aus. Dann geben Sie noch den Abstand der
Schienen und die Einbauart an. Definieren Sie durch
Klicken und Ziehen des farbigen Fadenkreuzes die
Koordinaten für den Antriebspunkt und den Schwer-punkt
oder geben Sie diese über die Tastatur ein. De-finieren
Sie Gewicht, Beschleunigung und Abstand
des Lagers und wählen Sie eine Schienenlänge aus.
Die Ergebnisse werden angezeigt.
drylin® DC gear motor with new level of
performance
drylin® linear axes can be immediately equipped with
DC motors. The new DC gear motor enable simple
movements with higher loads. The new DC motors
can be combined with almost all drylin® linear mo-dules.
Torque from 0.02 - 1.8 Nm
Rotational speeds of 17 - 375 rev/min
Operating voltage 12 - 24 VDC
Battery operation possible
Sensor/camera movements, format adjustments

Join us!
... manus® 2015 Mutige Anwendungen gesucht
Zum siebten Mal suchen wir 2015 wieder nach in-dustriellen
Anwendungen von Kunststoff-Gleitlagern,
die sich durch technische und wirtschaftliche Effizienz
sowie durch Kreativität und Mut des Entwicklers aus-zeichnen.
Es geht darum, die technische Überlegen-heit
von Kunststoff-Maschinenelementen aufzuzeigen:
Wo hat eine unscheinbare Kunststoffbuchse ein lang
andauerndes Problem gelöst, wo konnte eine Anwen-dung
erst durch ein Kunststoff-Gleitlager realisiert oder
nachhaltig verbessert werden?
Der goldene manus®: Preisgeld von 5000 €
the gold manus®: prize money of EUR 5000
Der silberne manus®: Preisgeld von 2500 €
the silver manus®: prize money of EUR 2500
Der bronzene manus®: Preisgeld von 1000 €
the bronze manus®: prize money of EUR 1000
www.manus-wettbewerb.de
www.manus-award.com
search for creative applications
In 2015 we are, for the seventh time, looking for in-dustrial
applications of polymer bearings that stand
out for their technical and economic efficiency, their
creativity and the developer’s courage. The aim is to
highlight the technical superiority of plastic machine
components: where has an unimposing plastic bus-hing
resolved a long-standing problem or where has
an application only been made possible or been susta-inably
improved through the use of a polymer bearing?
Teilnahmebedingungen
Entschieden wird der manus®-Wettbewerb für Kunst-stoff-
Gleitlager-Anwendungen durch eine unabhän-gige
Jury, die sich aus Fachleuten der Forschung,
der Fachpresse und von der Herstellerseite zusam-mensetzt.
Mut und Kreativität sind die Dinge, die die
Jury sucht und die zu hohen Bewertungen führen.
Machen Sie deshalb deutlich, warum es einfallsreich
und mutig war, in Ihrer Anwendung auf Kunststoff-gleitlager
zu setzen.
Zugelassen sind deshalb alle Anwendungen mit Gleit-lagern
aus Vollkunststoff oder Kunststoff-Compounds.
Nicht zugelassen sind dagegen alle Anwendungen
mit Gleitlagern, die nur mit Kunststoff beschichtet
sind, da hier nicht die Gesamtheit der Kunststoff-eigenschaften
im Vordergrund steht.
Reine Ideen und Konzepte sind ebenfalls nicht zu-gelassen.
Es muss zumindest eine funktionsfähige
Version der Vorrichtung geben, an der der technische
Nutzen und die Vorteilhaftigkeit der Kunststoffgleit-lager
erkennbar ist.
conditions of participation
The manus® competition for plastic plain bearing
applications will be decided by an independent jury
composed of professionals from the fields of re-search,
trade press and manufacturers. Courage
and creativity are the things that the jury look for and
which lead to high ratings.
Therefore make it clear why it was imaginative and
courageous to place your application on plastic plain
bearings.
Approved therefore are all applications with plain be-arings
made of solid plastic or plastic compounds.
Not approved, however, are all applications with plain
bearings only coated with plastic, since not all of the
plastic properties are dominant in such a case.
Pure ideas and concepts are not admitted also. There
must be at least one functional version of the device
on which the technical benefits and the advantages
of plastic plain bearings are evident.

9
68
39
65 16
21
42 20
1
58 3
40
46
45
6
28
19
56
24
30
31
11
60
2 5
51
55
37
70
2 6
57
7
15
54
61
48
12
10
43
4
67
69
13
17
8
49
64
63
29
32
22
62 34
38 18
27
36
59
53
33
35 5 48
66
14 50 47
23
44
2 41
8
52
igus® offices
igus® distributors
1 Germany
igus® GmbH
Spicher Str. 1a
51147 Köln
P.O.Box 90 61 23
51127 Köln
Phone +49 2203 9649-0
Fax +49 2203 9649-2 22
info@igus.de, www.igus.de
2 Australia
Treotham Automation Pty. Ltd.
14 Sydenham Road
Brookvale NSW 2100
Phone +61 2 9907-17 88
Fax +61 2 9907-1778
info@treotham.com.au
3 Austria
igus® polymer Innovationen
GmbH
Ort 55
4843 Ampflwang
Phone +43 7675 4005-0
Fax +43 7675 3203
igus-austria@igus.at
4 Argentina
Borintech SRL
Av. Elcano 4971
C1427CIH Buenos Aires
Phone +5411 4556 1000
Fax +5411 4556 1000
igus@borintech.com
5 Belarus
SOOO Hennlich
Kharkovskaya Str. 90-8
Minsk, 220015
Phone +375 17 207-1828
Fax +375 17 207-3921
info@hennlich.by
6 Belgium/Luxembourg
igus® B.V.B.A.
Kolonel Begaultlaan 75
3012 Wilsele
Phone +32 16 314431
Fax +32 16 314439
info@igus.be
7 Brazil
igus® do Brasil Ltda.
Avenida Marginal Norte da
via Anhanguera 53.780
Vila Rami – Jundiaí
CEP 13206-245 – SP
Phone +55 11 3531-44 87
Fax +55 11 3531-44 88
vendas@igus.com.br
8 Bulgaria
igus® EOOD
2, Lui Ayer str., fl.4, off. 4
1404 Sofia, Bulgariaí
Phone +359 2 850 8409
Fax +359 2 850 8409
itraykov@igus.de
8 Bulgaria
Hennlich OOD, BG
4003 Plovdiv, Bulgaria
147A, Brezovsko shose Str.,
Rota center, fl. 3
Phone +359 32 511 326
Fax +359 32 621 929
office@hennlich.bg
9 Canada
igus® Office Canada
201 Millway Ave.
UNIT 25
Concord
Ontario L4K 5K8
Phone +1 905 7608448
Fax +1 905 7608688
webmaster@igus.com
10 Chile
Vendortec
San Martín # 2097
Maipú – Santiago
Phone +56 2 7105825
ventas@vendortec.cl
11 China
igus® Shanghai Co., Ltd.
No.46 Warehouse,
11 Debao Road, WGQ FTZ,
Shanghai 200131,
P.R.China
Shanghai 200131, P.R.C.
Phone +86 21 51303100
Fax +86 21 51303200
master@igus.com.cn
12 Colombia
Colsein Ltda
Parque Industrial Gran
Sabana Edificio / Building 32
Tocancipá, CUN 251017
Phone +57-1-519-0967
lriano@colsein.com.co
13 Costa Rica
Enesa Equipos
Neumaticos S.A.
Del Colegio Marista
100 este, 200 sur, 25 este
Urbanizacion Ciruelas
Alajuela, Costa Rica
Phone +506 2440-2393
Fax +506 2440-2393
equiposneumaticos@enesa.net
14 Croatia
igus® d.o.o.
Ventilatorska 9
10250 Lucko Zagreb
Croatia
Cell: +385 913 007 233
jbelavic@igus.de
14 Croatia
Hennlich, Industrijska
d. o. o.
Stupničkoobreška 17
Stupnički Obrež
10255 Gornji Stupnik
Phone +385 1 3 874334
Fax +385 1 3 874336
hennlich@hennlich.hr
15 Czech Republic
HENNLICH s.r.o.
Českolipská 9
412 01 Litoměřice
Phone e-chains®
+420 416 7113 32
Phone bearings
+420 416 7113 39
Fax +420 416 7119 99
lin-tech@hennlich.cz
16 Denmark
igus® ApS
Postboks 243
8800 Viborg
Phone +45 86 603373
Fax +45 86 60 32 73
info@igus.dk
16 Denmark – e-chains®
Solar A/S
Industrievej Vest 43
6600 Vejen
Phone +45 76 961200
Fax +45 75 36 47 59
solar@solar.dk
17 Ecuador
Ecuainsetec
El Zurriago E9-32 y el Vengador
Quito
Phone +593 2 2253757
Fax +593 2 2461833
infouio@ecuainsetec.com.ec
18 Egypt
Fedicom Trading
Mohamed Fayed Sami & Co.
12, El Mahaad El Swissri St.,
Flat 10 – 2nd Floor-Zamalek
Cairo – A.R of Egypt
Phone +202 27362537
Fax +202 27363196
mohamed.fayed@fedicom.com
18 Egypt
IEE International Company
for Electrical Engineering
2nd floor, 25 Orabi St
Down Town, Cairo
Phone +202 25767370
Fax +202 25767375
kamel@iee-egypt.com
19 Estonia
igus® OÜ
Lõõtsa 4A
Tallinn 11415
Phone +372 667 5600
Fax +372 667 5601
i_estonia_e@igus.de
20 Finland
SKS Mekaniikka Oy
Martinkyläntie 50
01720 Vantaa
Phone +358 20 7646522
Fax +358 20 7646824
mekaniikka@sks.fi
20 Finland – chainflex®
SKS Automaatio Oy
Martinkyläntie 50
01720 Vantaa
Phone +358 20 7646748
Fax +358 20 7646820
automaatio@sks.fi
21 France
igus® SARL
49, avenue des Pépinières
Parc Médicis
94260 Fresnes
Phone +33 1 49840404
Fax +33 1 49840394
info@igus.fr
22 Greece – e-chains®
Chrismotor s.a.
71, Sp. Patsi str.
118 55 Athens
Phone +30 210 34 25574
Fax +30 210 3425595
info@chrismotor.gr
22 Greece – Bearings
J. & E. Papadopoulos S.A.
12 Polidefkous str
Piraeus, 185 40
Phone +30 210 4113133
Fax +30 210 4116781
sales@papadopoulos-sa.com
23 Hong Kong
Sky Top Enterprises Ltd.
Room 1707, Block C; Wah Tat
Ind Centre; Wah Sing Street;
Kwai Chung; Hong Kong
Phone +852 22434278
Fax +852 22434279
skytop@ctimail.com
24 Hungary
igus® Hungária Kft.
Ipari Park u.10.
1044 Budapest
Phone +36 1 3066486
Fax +36 1 4310374
info@igus.hu
24 Hungary
Tech-Con Kft.
Vésõ utca 9-11
1133 Budapest
Phone +36 1 4124161
Fax +36 1 412 4171
tech-con@tech-con.hu
25 India
igus® (India) Pvt. Ltd.
36/1, Sy No. 17/3
Euro School Road,
Dodda Nekkundi Industrial
Area, - 2nd Stage
Mahadevapura Post
Bangalore 560048
Phone +91 80 45127800
Fax +91 80 45127802
info@igus.in
26 Indonesia
PT igus® Indonesia
German Centre Suite 6040-6050
Jalan Kapten Subijanto Dj.
BSD City
Tangerang 15321
Phone +62 21 537 61 83 / 84
info@igus.co.id
27 Iran
Tameen Ehtiajat Fani
Tehran (TAF CO.)
62, Iranshar Ave., Unit 5
15816 Tehran, Iran
Phone +98-21-8831 78 51,2
Fax +98-21-8882 02 68
info@taf-co.com
28 Ireland
igus® Ireland
Caswell Rd
Northampton NN4 7PW
Phone +44-1604 677240
Fax +44-1604 677242
sales@igus.ie
29 Israel
Conlog LTD
P.O. Box 3265
17 Hamefalssim Str.
Industrial Zone Kiryat Arie
Petach-Tikva 49130
Phone +972 3 9269595
Fax +972 3 9233367
conlog@conlog.co.il
30 Italy
igus® S.r.l.
Via delle Rovedine, 4
23899 Robbiate (LC)
Phone +39 039 5906.1
Fax +39 039 5906.222
igusitalia@igus.it
31 Japan
igus® k.k.
Arcacentral 15F, 1-2-1 Kinshi,
Sumida-ku Tokyo JAPAN
Zip 130-0013
Phone +81 358 192030
Fax +81 358 192055
info@igus.co.jp
32 Jordan
Al Hezam Adtech
Abu Alanda Street ,Building No. 1
Amman
Phone +962 64 170100
Fax: +962 64 169993
info.jod@adtech-trading.com
33 Latvia
INPAP
Katrinas Str. 16
Phone +371 7509404
Fax +371 7509403
office@inpap.lv
34 Lebanon
Mecanix Shops
Gebran Safi
Charles Helou Avenue
Beirut
Phone +961 1 486701
Fax +961 1 490929
mecanix@dm.net.lb
35 Lithuania
Hitech UAB
Terminalo g. 3
54469 Biruliskiu k.
Kauno raj.
Phone +371 67509404
Fax +371 67509403
info@hitech.lt
36 Macedonia, Albania,
Kosovo
Hennlich DOOEL
Boris Kidric 88
zip: 1200, Tetovo MK
Phone +389 44614411
Mob. +389 76 200 770
dritan.qamili@hennlich.mk
37 Malaysia
igus® Malaysia Sdn Bhd
No. 19-1, Jalan PJU 1/3F
Sunway Mas Commercial
Centre
47301 Petaling Jaya
Selangor D.E.
Phone +603 7880 5475
Fax +603 7880 5479
info@igus.my
38 Morocco
AFIT
5, Rue Amir Abdelkader
20300 Casablanca
Phone +212 522 633769
Fax +212 522 618351
souria.vu@premium.net.ma
39 Mexico
igus® México S. de R.L. de C.V.
Boulevad Aeropuerto Miguel
Alemán 160 Int. 135
Col. Corredor Industrial Toluca Lerma
Lerma, Estado de México C.P. 52004
Phone +52 728284 3185
Fax +52 728284 3187
fmarquez@igus.com
40 Netherlands
igus® B.V.
Sterrenbergweg 9
3769 BS Soesterberg
Phone +31 346 353932
Fax +31 346 353849
igus.nl@igus.de
40 Netherlands – Bearings
Elcee Holland BV
Kamerlingh Onnesweg 28
NL-3316 GL Dordrecht
Phone +31 78 6544777
Fax +31 78 6544733
info@elcee.nl
41 New Zealand
Automation Equipment Ltd.
26 Tawn Place
PO Box 5656
Hamilton
Phone +64 7 8490281
Fax +64 7 8492422
sales@autoequip.co.nz
42 Norway
ASI Automatikk AS
Ingv. Ludvigsensgate 23
3007 Drammen
Phone +47 9006 1100
info@asiflex.no
43 Peru
Profaco S.A.C.
Calle Bolivar 388/of. 203
Miraflores
Lima 18 – Perú
Phone +51 1 2414370
Fax +51 1 2428608
ventas@profaco.com
44 Philippines
Silicon Exponents Corp.
Suite 6A, 8414 Dr. A. Santos
Ave., Sucat, 1700 Paranaque
City
Metro Manila
Phone +63 2 8250126
Fax +63 2 8250141
info_philippines@igus.com.sg
45 Poland
igus® Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Phone +48 22 8635770
Fax +48-22 8636169
info@igus.pl
igus® worldwide
46 Portugal
igus® Lda.
R. Eng. Ezequiel Campos, 239
4100-231 Porto
Phone +351 22 6109000
Fax +351 22 8328321
info@igus.pt
47 Romania
TechCon Industry SRL
Calea Crangasi nr. 60
060346 Bucuresti
Phone +40 21 2219-640
Fax +40 21 2219-766
automatizari@meteor.ro
47 Romania
Hennlich SRL
Str. Patria, Nr17
310106 Arad
Phone +40 257 211119
Fax +40 257 211021
igus@hennlich.ro
48 Russia
OOO igus®
1-st Lesnie Polyany str. 263/1
Gazoprovod, Sosenskoe
142704 Moscow
info@igus.ru
48 Russia
OOO Hennlich
Ozernaja 16
building 1, office 4
170008 Tver
Phone +7 4822630-180
Fax +7 4822630-180
hennlich@hennlich.ru
48 Russia – e-chains®
OOO Barti
Ul. Kustodiewa 19
194352 St.-Petersburg
Phone +7-812-972-4914
+7-812-973-8849
Fax +7-812-448-3828
bartix.info@gmail.com
48 Russia
OOO Eka-Service Kompani
1-aja Dubrowskaja, 2A, k. 35
109044 Moskau
Phone +7 495 6326623
Fax +7 495 6771778
zakaz@ekaservice.ru
49 Saudi Arabia
AFI
Khalaf Bin Hesham Street
Box 9998
31423 Dammam
Phone +966 38740033
Fax +966 38470077
marketing@afi.com.sa
50 Serbia + Montenegro
Hennlich doo Beograd
Radomira Markovica 1/3
11222 Beograd / Srbija
Tel. : +381 11 63 098 17
Fax: +381 11 63 098 20
Mob.: +381 65 58 81 551
office@hennlich.rs
51 Singapore – HQ ASEAN
igus® Singapore Pte Ltd
15 Shaw Road, #03-02
Singapore 367953
Phone +65 64 87-1411
Fax +65-64 87-1511
info@igus.com.sg
52 Slovakia
igus® Slovakia s.r.o.
Fatranská 3
949 01 Nitra
Slovakia
Mobil: +421 949 459 409
mkretter@igus.de
52 Slovakia
Hennlich s.r.o.
Miletičova 16
SK-821 08 Bratislava
Phone +421 2 50202504
Fax +421 2 50202520
technik@hennlich.sk
53 Slovenia
igus® d.o.o.
Tržaška c. 134
1000 Ljubljana
Slovenija
Mobil: +386 (0)30 601 610
ksobak@igus.de
53 Slovenia
Hennlich, d. o. o.
Industrijska tehnika
Podnart 33
SI-4244 Podnart
Phone +386 4 53206-10
Fax +386 4 53206- 20
info@hennlich.si
54 South Africa
igus® Pty. Ltd.
Unit 29
Midline Business Park
Cnr Le Roux & Richards Drive
Midrand 1682
Phone +27 11312-1848
Fax +27 11312-1594
sales.sa@igus.de
55 South Korea
igus® Korea Co. Ltd.
613-14 Namchondong,
Namdonggu
Incheon City, 405-300
Phone +82 32 82129-11
Fax +82 32 82129-13
info@igus.kr
56 Spain
igus® S.L.
C/ Llobatona, 6
Polígono Noi del Sucre
08840 Viladecans – BCN
Phone +34 936 473950
Fax +34 936 473951
igus.es@igus.es
57 Sweden
igus® ab
Knut Påls väg 8
256 69 Helsingborg
Phone +46 42 329270
Fax +46 42 211585
info@igusab.se
57 Sweden – e-chains®
OEM Automatic AB
Box 1011 Dalagatan 4
573 28 Tranås
Phone +46 75 2424100
Fax +46 75 2424159
info@aut.oem.se
57 Sweden – Bearings
Colly Components AB
P.O. Box 76
164 94 Kista
Phone +46 8 7030100
Fax +46 8 7039841
info@me.colly.se
58 Switzerland
igus® Schweiz GmbH
Winkelstr. 5
4622 Egerkingen
Phone +41 62 3889797
Fax +41 62 3889799
info@igus.ch
59 Syria
ETTA Systems
Al-Hamra St. Shalan Building
12850 Damascus
Phone +96 311 332 5519
Fax: +96 311 334 2639
info@ettasystems.com
60 Taiwan
igus® Taiwan Company Ltd.
5F, No. 35, 24th Road
Taichung Industrial Park
Taichung 40850
Phone +886 4 2358-1000
Fax +886 4 2358-1100
info@igus.com.tw
61 Thailand
igus® Thailand Co., Ltd
10 Floor, Unit C1
Thanapoom Tower
1550 New Petchaburi Road
Makkasan Ratthawi
Bangkok 10400 Thailand
Phone/Fax +66 (0)2 652 7325
info@igus.co.th
61 Thailand
Autoflexible Advanced
Engineering Co., Ltd.
111 Soi. Sukhumvit,
62/1 Sukhumvit Rd,
Bangjak, Phakanong,
Bangkok 10260
Phone +66 2 3112111
Fax +66 2 3327900
info@igus.th
62 Tunesia
BOUDRANT
53, Avenue de Carthage
1000 Tunis – Tunisia
Phone +216 71340244
Fax +216 71348910
info@boudrant.com.tn
63 Turkey
HIDREL Hidrolik Elemanlar
Sanayi ve Ticaret A.S.
Percemli Sk. No. 7
Tünel Mevkii
34420 Karaköy / Istanbul
Phone +90 212 2494881
Fax +90 212 2920850
info@hidrel.com.tr
64 United Arab Emirates
Unigroup (FZE)
1st floor Rasana
Building M602
Sharjah Intern. Airport Freezone
P.O. Box 120300
Sharjah - UAE
Phone +971 6 5578386
Fax +971 6 5578387
automation@unigroup.ae
64 United Arab Emirates
Power & Technology Trading
Co. L.L.C
P.O. Box 33372 SHJ
Sharjah - UAE
Phone +971 6 5421300
Fax +971 6 5423700
sales@powertech.ae
65 United Kingdom
igus®
Caswell Rd
Northampton NN4 7PW
Phone +44 1604 677240
Fax +44 1604 677242
sales@igus.co.uk
66 Ukraine
Cominpro Ltd.
Romena Rollana 12,
Office 220
61058 Kharkov
Phone +38 0577174914
Fax +38 0577174914
cominpro@gmail.com
66 Ukraine
Hennlich Ukraine LLC (HQ)
Kramatorska Street 15
84100 Slovyansk City,
Donetsky Region
Phone +38 06262 33540
hennlich@hennlich.com.ua
67 Uruguay
Larrique Rulemanes SA
Galicia 1204
Montevideo-Uruguay
Phone +598 29021773
Fax +598-29084824
larrique@larrique.com.uy
68 USA
igus® inc.
50 N. Broadway
P.O. Box 14349
East Providence, RI 02914
Phone +1 401 4382200
Fax +1 401 4387270
webmaster@igus.com
69 Venezuela
Neumatica Rotonda C.A.
Prolong Av. Michelena
C.C. Atlas Locales B-10 y
B-11
Valencia, Edo. Carabobo
Phone +58 241 832.64.64
+58 241 832.32.50
+58 241 838.88.19
Fax +58 241 832.62.83
ventas@neumaticar.com
70 Vietnam
igus® Singapore Pte Ltd
The Representative Office in HCMC
Centec Tower
Unit 028, 4th Floor
72-74 Nguyen Thi Minh Khai
Street, District 3,
Ho Chi Minh City, Vietnam
Phone +84 8 6299 9197
Fax +84 8 6299 9196
info@igus.vn
58 59

falledition..
114 news Weitere bewegende Neuheiten und Programmerweiterungen für jede Anwendung
More innovations and line extensions for all applications
www.igus.de/news www.igus.eu/news
...dry-tech®
... Lagertechnik ... nicht schmieren
... bearings ... don‘t lubricate ...meine-kette ... Energieführen leicht gemacht
igus® GmbH Spicher Straße 1a 51147 Köln Cologne Germany
Tel. Phone +49-2203-9649-800 Fax +49-2203-9649-222
info@igus.de www.igus.de www.igus.eu
© 2014 igus® GmbH
MAT0072485.25 Stand Issue 10/2014
Technische Änderungen vorbehalten. Subject to technical alterations.
... moving energy made easy

News Automne 2014 version light

Weitere ähnliche Inhalte

Andere mochten auch

Ähnlich wie News Automne 2014 version light

Mehr von igus France

News Automne 2014 version light
