Webinar: Einzeladerleitunen vs. mehradrige Leitungen
Das Dokument beschreibt die Vorteile hochflexibler Leitungen für e-ketten von igus®, die Einsparungen bei Kosten und Platz bieten und eine dreijährige Garantie beinhalten. Es vergleicht mehradrige Leitungen mit Einzeladern und hebt Vorteile wie Kostenreduktion und höhere Lebensdauer hervor. Außerdem werden Hinweise zur Einhaltung von VDE-Vorschriften gegeben, um zusätzliche Einsparungen zu erzielen.
Webinar: Einzeladerleitunen vs. mehradrige Leitungen
- 1. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Hochflexible Leitungen für e-Ketten: Sparen bei Leitungen mit dem Preis-Check - große Motorleitungen in kompakte Einzeladern verändern Herzlich Willkommen, schön das Sie bei uns sind. Wir starten um 09:00 Uhr Ihre Präsentatoren: Katharina Esch Andreas Muckes kesch@igus.net amuckes@igus.net

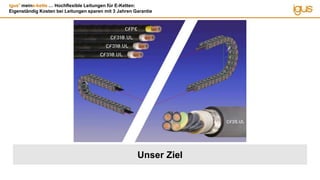

- 2. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Unser Ziel
- 3. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie mehradrige Leitung vs. Einzelader
- 4. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie L1 L2 L3 PE L1 L2 L3 PE
- 5. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 5 E4.56.12.250.0 mit mehradriger Motorleitung 1x Steuerleitung 1x Datenleitung 2x Motorleitung (4G25,0mm²)C
- 6. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 6 Nachteile der mehradriger Motorleitung hohe Kosten großer Bauraum instabiler
- 7. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Lösung: Einzeladern

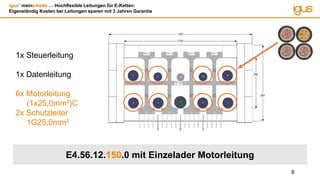

- 8. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 8 E4.56.12.150.0 mit Einzelader Motorleitung 1x Steuerleitung 1x Datenleitung 6x Motorleitung (1x25,0mm²)C 2x Schutzleiter 1G25,0mm²

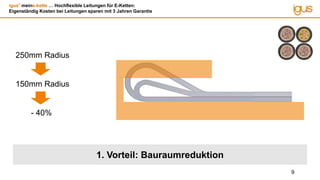

- 9. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 9 1. Vorteil: Bauraumreduktion 250mm Radius 150mm Radius - 40%
- 10. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 10 2. Vorteil: Kostenreduktion CF35.UL.250.04 43,50€/m CF310.UL.250.01 8,07€/m CF310.UL.250.01 8,07€/m CF310.UL.250.01 8,07€/m CFPE.250.01 8,28€/m 32,49€/m

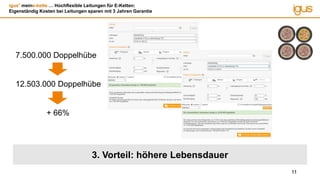

- 11. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 11 3. Vorteil: höhere Lebensdauer 7.500.000 Doppelhübe 12.503.000 Doppelhübe + 66%
- 12. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Good to Know!
- 13. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie 13 noch mehr Ersparnis Gemäß VDE Vorschrift: „…bei Außenleiter von 25mm² und 35mm² darf der Querschnitt des Schutzleiters auf 16,0mm² reduziert werden… …ab 50,0mm² darf man Ihn sogar halbieren…!“ d.h. in unserem Beispiel: 25,0mm² 16,0mm² -40,3%
- 14. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Aus der Praxis: “Was sagt der Elektriker?”

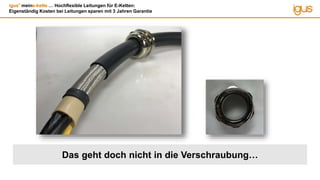

- 15. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Das geht doch nicht in die Verschraubung…

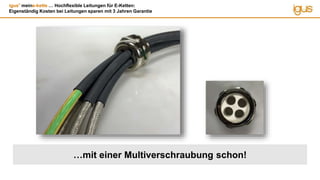

- 16. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie …mit einer Multiverschraubung schon!
- 17. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Haben Sie noch Fragen?
- 18. igus® meine-kette … HochflexibleLeitungen für E-Ketten: Eigenständig Kosten bei Leitungen sparen mit 3 Jahren Garantie Hochflexible Leitungen für e-Ketten: Sparen bei Leitungen mit dem Preis-Check - große Motorleitungen in kompakte Einzeladern verändern Schön das Sie dabei waren! Schauen sie gerne auch in die anderen Online-Seminar zum Thema Sparen bei Leitungen mit dem Preis-Check Ihre Präsentatoren: Katharina Esch Andreas Muckes kesch@igus.net amuckes@igus.net
Hinweis der Redaktion
- #3 Ziel: Wir möchten einen Weg aufzeigen, wie man durch die Veränderung des gewählten Leitungsaufbaus die Lebensdauer erhöht und Kosten senkt
- #5 Motorleitungen mit großen Querschnitten gehören zu den teuren Bauteilen in einer Energiekette. Daher lohnt eine genauere Betrachtung. Elektrisch erfüllen Sie die Aufgabe der Übertragung der Energie der Außenleitern L1, L2 und L3 und den Potentialausgleich über den PE
- #6 Ausgangssituation: Eine marktübliche Energiekette mit einem Radius von 250mm die in einem kurzen oder langen Verfahrweg eingesetzt werden kann ist mit einer Steuerleitung und einer Datenleitung befüllt und zusätzlich mit zwei Motorleitungen im Aufbau (4G25,0)C
- #7 Der Bauraum für die Kette wird durch den großen Durchmesser der Leitung erhöht Zusätzlich muss die Kette unter Umständen breiter werden, um nicht umzufallen Motorleitungen mit größerem Durchmessers sind in der Herstellung teurer, weil die Maschinen langsamer sind und ein zusätzlicher Arbeitsschritt notwendig ist. Der Kupferanteil der Ader ist sehr hoch dadurch wird im Verhältnis die Wandstärke des Mantels eher klein vergleicht man es mit einer Motorleitung mit kleinerem Querschnitt..
- #9 Neue Situation: Durch die Nutzung von Einzeladern verändert sich die Innenaufteilung und der Radius der Kette Es ergeben sich folgende Vorteile
- #10 Radius von 250mm auf 150mm reduziert warden => -40% in der Höhe
- #11 Kosten von 43,50 EUR/m auf 32,49EUR/m reduziert => 11,01 EUR/m also über 25%
- #12 Lebensdauer geht von 7,5 Mio DH auf rund 12,5 Mio DH hoch => +66%
- #13 Gut zu wissen: Es geht sogar noch etwas preiswerter!
- #14 Durch Nutzung der Rahmenbedingungn des VDE ist eine Reduktion des Schutzleiters denkbar. Dies führt zu einer weiteren Ersparnis von 3,34 EUR/m bzw 40,3%
