BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB?
Das Dokument von Guido Schmutz thematisiert verschiedene Technologien zur Integration von Anwendungen, wie Java, BPMN, BPEL und ESB, und analysiert deren Vor- und Nachteile im Kontext von Softwarearchitekturen. Es wird betont, dass die Wahl der Technologie nicht allein von der Sprache abhängt, sondern von den Integrationsstilen und spezifischen Anforderungen. Die Autorin plädiert für eine klare Trennung der Verantwortlichkeiten und die Berücksichtigung der jeweiligen Stärken und Schwächen der Technologien.
Weitere ähnliche Inhalte
Ähnlich wie BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB?
BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB?
- 1. 2013 © Trivadis BASELBERN LAUSANNE ZÜRICH DÜSSELDORF FRANKFURT A.M. FREIBURG I.BR. HAMBURG MÜNCHEN STUTTGART WIEN WELCOME BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? Guido Schmutz DOAG Development 2013 – Bonn 19.6.2013 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 1
- 2. 2013 © Trivadis GuidoSchmutz • Working for Trivadis for more than 16 years • Oracle ACE Director for Fusion Middleware and SOA • Co-Author of different books • Consultant, Trainer Software Architect for Java, Oracle, SOA and EDA • Member of Trivadis Architecture Board • Technology Manager @ Trivadis • More than 20 years of software development experience • Contact: guido.schmutz@trivadis.com • Blog: http://guidoschmutz.wordpress.com • Twitter: gschmutz 18.6.2013 2 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB?
- 3. 2013 © Trivadis Trivadisist führend bei der IT-Beratung, der Systemintegration, dem Solution-Engineering und der Erbringung von IT-Services mit Fokussierung auf und Technologien im D-A-CH-Raum. Unsere Leistungen erbringen wir aus den strategischen Geschäftsfeldern: Trivadis Services übernimmt den korrespondierenden Betrieb Ihrer IT Systeme. Unser Unternehmen Datum Trivadis – das Unternehmen B E T R I E B
- 4. 2013 © Trivadis Mitüber 600 IT- und Fachexperten bei Ihnen vor Ort 4 11 Trivadis Niederlassungen mit über 600 Mitarbeitenden 200 Service Level Agreements Mehr als 4'000 Trainingsteilnehmer Forschungs- und Entwicklungs- budget: CHF 5.0 / EUR 4 Mio. Finanziell unabhängig und nachhaltig profitabel Erfahrung aus mehr als 1'900 Projekten pro Jahr bei über 800 Kunden Stand 12/2012 Hamburg Düsseldorf Frankfurt Freiburg München Wien Basel ZürichBern Lausanne 4 Stuttgart Datum Trivadis – das Unternehmen

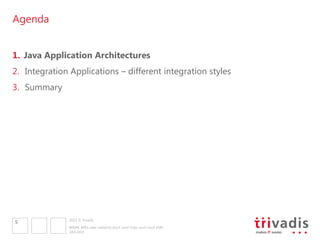

- 5. 2013 © Trivadis Agenda 1. Java Application Architectures 2. Integration Applications – different integration styles 3. Summary 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 5
- 6. 2013 © Trivadis ClassicalJava Web Application Architecture • MVC Pattern on Client • „Meta“ Frameworks • Java EE • Spring Framework • ADF • Prooven, often used • Silo based systems 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 6 Spring Framework or Java EE or ADF EJB3/JPA ADF JSF Spring Framework or Java EE or ADF Spring Framework or Java EE or ADF EJB3/JPA SessionBean ADF JSF CT = Client Tier, P-MT = Presentation-Middletier, B-MT = Backend Middletier, RT = Resource Tier
- 7. 2013 © Trivadis ClassicalJava Web Application Architecture • Optionally hold some data in the presentation middle-tier for performance reasons • NoSQL database as an option 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 7 CT = Client Tier, P-MT = Presentation-Middletier, B-MT = Backend Middletier, RT = Resource Tier Spring Framework or Java EE or ADF EJB3/JPA SessionBean ADF JSF Spring Framework or Java EE or ADF
- 8. 2013 © Trivadis • Java Meta-Frameworks in Backend Middle Tier • Java Script Frameworks in Client Tier • HTML 5 • Flex • Java FX Java RIA Applications 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 8 Spring Framework or Java EE or ADF EJB3/JPA Java Script Frameworks (*.js) HTML5 REST,SOAP, WebSockets JSON CT = Client Tier, B-MT = Backend Middletier, RT = Resource Tier
- 9. 2013 © Trivadis ServiceEnablement in Java • JAX-WS • SOAP-based Web Services • aka. „Big“ Web Servcies (Java EE 6 Tutorial) • Since Java EE 5, JAX-WS (JSR 224) the preferred technology to write SOAP web services • defines a set of APIs and annotations that allow to build and consume web services with Java • JAX-RS • RESTful Web Services • Relies on annotations, similar to JAX-WS to specify URI mappings, HTTP headers, content-types and resources 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 9
- 10. 2013 © Trivadis SOAP-basedvs. RESTful Web Services 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 10 SOAP-based Services REST Service

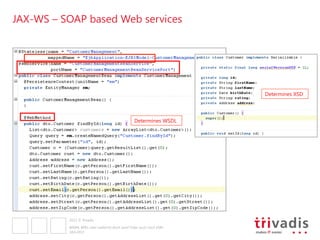

- 11. 2013 © Trivadis JAX-WS– SOAP based Web services 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 11 Determines XSD Determines WSDL
- 12. 2013 © Trivadis JAX-RS- RESTful Services 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 12
- 13. 2013 © Trivadis Agenda 1. Java Application Architectures 2. Integration Applications – different integration styles 3. Summary 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 13
- 14. 2013 © Trivadis Ad-hocBatch Data Integration 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 14 • integrate data sources of diverse systems in an often ad-hoc manner • It‘s not really clear who is the master for a transfer • responsibility • Hard to monitor, maintain, track JMS DBLink FTP
- 15. 2013 © Trivadis BatchData Integration Architecture • Classical, traditional integration style • Oracle Data Integrator • Talend • Spring Batch • Kettle • …. • Mostly batch-oriented: goal is to transport batches of data efficiently • ETL, ELT 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 15 ODI INT-MT = Integration Middletier, RT = Resource Tier
- 16. 2013 © Trivadis Ad-hocReal-Time Data Integration Architecture • More-up-to-date information available • Point-to-Point Integration • Leads to „Spaghetti architecture“ • Leads to strong coupling • Difficult to version services • Hard to maintain • Difficult to keep the overview • Often no governance • No clear road-map of service enablement • Use of services but not really SOA 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 16 JDBC SOAP JAX-WSJAX-WS
- 17. 2013 © Trivadis Principlesof Service-Orientation 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 17
- 18. 2013 © Trivadis Contract-FirstWeb Service Design 1. Important for service- orientation is the standardizing and decoupling of the technical contract of each service 2. Service-oriented design therefore should be based on a contract first approach § avoid the use of auto- generation tools 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 18 Source: Thomas Erl, Principles of Service Design
- 19. 2013 © Trivadis Real-TimeData Integration Architecture • Add an Enterprise Service Bus (ESB) as extra tier (INT-MT) • Oracle Service Bus (OSB), Mediator • JBoss ESB, Camel, Spring Integration, … • ESB offers service virtualization • Connectivity Adapters (easy service enablement) • Protocol mapping (interoperable) • Transformation, Filter, Routing, Enrichment, … • Monitoring • … • Properties • Message-oriented, service-oriented • Declarative instead of programmatic • May invoke service enabled java applications 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 19 INT-MT = Integration Middletier, RT = Resource Tier ESB SQL WS Adapter
- 20. 2013 © Trivadis Real-TimeData Integration Architecture Implementing with Oracle Service Bus 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 20 Proxy Service XQuery Transformation Business Service HTTP Transport Transformation
- 21. 2013 © Trivadis Real-TimeData Integration Architecture Easy Service Enablement with Adapters 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 21
- 22. 2013 © Trivadis Real-Time& (Business) Process Integration Architecture • Add a SOA MiddleTier style product (SOAINT-MT) to the picture • Oracle SOA Suite / BPM Suite • Activiti, JBoss jBPM, … • Long-running, stateful orchestration of services • BPMN for business processes • BPEL for technical integration processes • Undo management • Properties • Declarative instead of programmatic • Involve business analysts (BPMN) • Message- and Service-Oriented, Event-Driven 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 22 SOAINT-MT = SOA-Integration-Middletier, B-MT = Backend-Middletier, RT = Resource Tier BPEL BPMN ESBAdapter
- 23. 2013 © Trivadis Real-Time& (Business) Process Integration Architecture Implementing in BPEL or BPMN 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 23

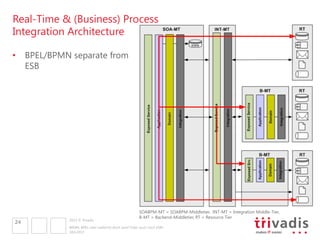

- 24. 2013 © Trivadis Real-Time& (Business) Process Integration Architecture • BPEL/BPMN separate from ESB 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 24 SOABPM-MT = SOABPM-Middletier, INT-MT = Integration Middle-Tier, B-MT = Backend-Middletier, RT = Resource Tier
- 25. 2013 © Trivadis ServiceCategorization can help to choose the right technology 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 25
- 26. 2013 © Trivadis ServiceCategorization can help to choose the right technology – mapped on Trivadis SOA blueprint 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 26 Java Java Java JavaBPEL ESB BPEL BPELBPMN BPEL
- 27. 2013 © Trivadis Agenda 1. Java Application Architectures 2. Integration Applications – different integration styles 3. Summary 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 27
- 28. 2013 © Trivadis BPMNvs. BPEL vs. ESB vs. Java BPMN BPEL ESB Java 3 GL Programming style * (xpath expr) * (xpath expr) * *** Implement complex (business) logic ** * - *** General Purpose Language * * ** *** Reusability (OO-syle) * * * *** Declarative style *** *** *** * Positiv learning curve ** *** *** * Acceptance by business analyst *** - - - Stateless Orchstration / Service composition ** ** *** * Stateful Orchestration (efficient, undo, …) *** *** - * (using JMS) Workflow (with human interaction) *** *** - - Service Integration (transform, route, …) ** ** *** * Contract-First Service Design *** *** ** * Rapid Service Enablement - *** *** ** (only java) (Unit) Testability * * ** *** 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 28
- 29. 2013 © Trivadis Summary • It‘s not really a question of Java or BPMN or BPEL or ESB • Think about integration styles • Batch, Data and/or Process • Helps to choose the right technology • Architecture matters! • Separation of Concerns • Clear Responsibilities • Lose Coupling • Service Categorization can help choose the right technology • Know the strengths and weaknesses of each technology and use appropriately 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 29
- 30. 2013 © Trivadis BASELBERN LAUSANNE ZÜRICH DÜSSELDORF FRANKFURT A.M. FREIBURG I.BR. HAMBURG MÜNCHEN STUTTGART WIEN Thank You! Trivadis AG Guido Schmutz guido.schmutz@trivadis.com 18.6.2013 BPMN, BPEL oder vielleicht doch Java? Oder auch noch ESB? 30
