Das Dokument beschreibt die Produkte der Wineo Multi-Layer Elastoclic und Elastoplan Design Vinylböden, die seit über 30 Jahren innovationsreich in Deutschland hergestellt werden. Die Produkte zeichnen sich durch hohe Qualität, einfache Verlegung, umfangreiche Oberflächenoptiken und technischen Innovationen, die sowohl für den privaten als auch gewerblichen Gebrauch geeignet sind, aus. Zudem werden spezifische Zubehörteile und Serviceleistungen hervorgehoben, die zur Unterstützung und Kundenzufriedenheit beitragen.

1. Mein
Schreibtisch
MULTI-LAYER

2. 1
wineo elastoclic | elastoplan design vinyl 2
Qualität 4
Produktaufbau 6
wineo elastoclic | elastoplan design vinyl 8
Zubehör 12
Service 16
MULTI-LAYER

3. 2

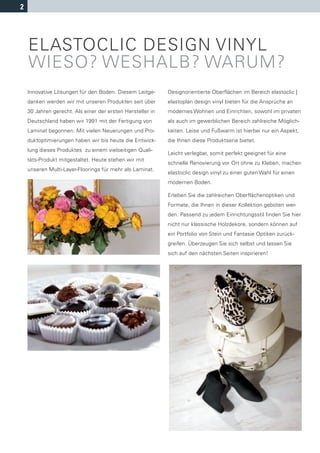

ELASTOCLIC DESIGN VINYL
WIESO? WESHALB? WARUM?
Innovative Lösungen für den Boden. Diesem Leitge- Designorientierte Oberflächen im Bereich elastoclic |
danken werden wir mit unseren Produkten seit über elastoplan design vinyl bieten für die Ansprüche an
30 Jahren gerecht. Als einer der ersten Hersteller in modernes Wohnen und Einrichten, sowohl im privaten
Deutschland haben wir 1991 mit der Fertigung von als auch im gewerblichen Bereich zahlreiche Möglich-
Laminat begonnen. Mit vielen Neuerungen und Pro- keiten. Leise und Fußwarm ist hierbei nur ein Aspekt,
duktoptimierungen haben wir bis heute die Entwick- die Ihnen diese Produktserie bietet.
lung dieses Produktes zu einem vielseitigen Quali-
Leicht verlegbar, somit perfekt geeignet für eine
täts-Produkt mitgestaltet. Heute stehen wir mit
schnelle Renovierung vor Ort ohne zu Kleben, machen
unseren Multi-Layer-Floorings für mehr als Laminat.
elastoclic design vinyl zu einer guten Wahl für einen
modernen Boden.
Erleben Sie die zahlreichen Oberflächenoptiken und
Formate, die Ihnen in dieser Kollektion geboten wer-
den. Passend zu jedem Einrichtungsstil finden Sie hier
nicht nur klassische Holzdekore, sondern können auf
ein Portfolio von Stein und Fantasie Optiken zurück-
greifen. Überzeugen Sie sich selbst und lassen Sie
sich auf den nächsten Seiten inspirieren!

4. 3

5. 4

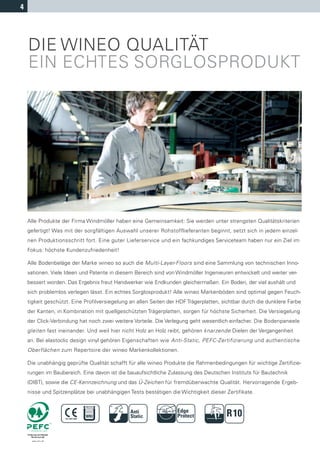

DIE WINEO QUALITÄT
EIN ECHTES SORGLOSPRODUKT
Alle Produkte der Firma Windmöller haben eine Gemeinsamkeit: Sie werden unter strengsten Qualitätskriterien
gefertigt! Was mit der sorgfältigen Auswahl unserer Rohstofflieferanten beginnt, setzt sich in jedem einzel-
nen Produktionsschritt fort. Eine guter Lieferservice und ein fachkundiges Serviceteam haben nur ein Ziel im
Fokus: höchste Kundenzufriedenheit!
Alle Bodenbeläge der Marke wineo so auch die Multi-Layer-Floors sind eine Sammlung von technischen Inno-
vationen. Viele Ideen und Patente in diesem Bereich sind von Windmöller Ingenieuren entwickelt und weiter ver-
bessert worden. Das Ergebnis freut Handwerker wie Endkunden gleichermaßen. Ein Boden, der viel aushält und
sich problemlos verlegen lässt. Ein echtes Sorglosprodukt! Alle wineo Markenböden sind optimal gegen Feuch-
tigkeit geschützt. Eine Profilversiegelung an allen Seiten der HDF Trägerplatten, sichtbar durch die dunklere Farbe
der Kanten, in Kombination mit quellgeschützten Trägerplatten, sorgen für höchste Sicherheit. Die Versiegelung
der Click-Verbindung hat noch zwei weitere Vorteile. Die Verlegung geht wesentlich einfacher. Die Bodenpaneele
gleiten fast ineinander. Und weil hier nicht Holz an Holz reibt, gehören knarzende Dielen der Vergangenheit
an. Bei elastoclic design vinyl gehören Eigenschaften wie Anti-Static, PEFC-Zertifizierung und authentische
Oberflächen zum Repertoire der wineo Markenkollektionen.
Die unabhängig geprüfte Qualität schafft für alle wineo Produkte die Rahmenbedingungen für wichtige Zertifizie-
rungen im Baubereich. Eine davon ist die bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik
(DIBT), sowie die CE-Kennzeichnung und das Ü-Zeichen für fremdüberwachte Qualität. Hervorragende Ergeb-
nisse und Spitzenplätze bei unabhängigen Tests bestätigen die Wichtigkeit dieser Zertifikate.
Edge
Protect R10

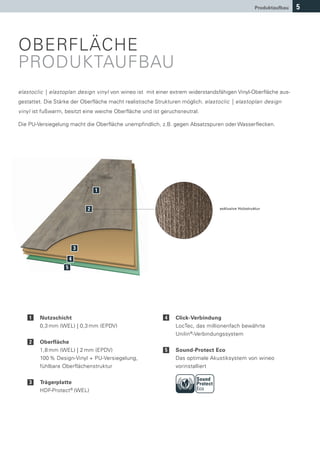

6. Produktaufbau 5
OBERFLÄCHE
PRODUKTAUFBAU
elastoclic | elastoplan design vinyl von wineo ist mit einer extrem widerstandsfähigen Vinyl-Oberfläche aus-
gestattet. Die Stärke der Oberfläche macht realistische Strukturen möglich. elastoclic | elastoplan design
vinyl ist fußwarm, besitzt eine weiche Oberfläche und ist geruchsneutral.
Die PU-Versiegelung macht die Oberfläche unempfindlich, z.B. gegen Absatzspuren oder Wasserflecken.
1
2 exklusive Holzstruktur
3
4
5
1 Nutzschicht 4 Click-Verbindung
0,3 mm (WEL) | 0,3 mm (EPDV) LocTec, das millionenfach bewährte
Unilin®-Verbindungssystem
2 Oberfläche
1,8 mm (WEL) | 2 mm (EPDV) 5 Sound-Protect Eco
100 % Design-Vinyl + PU-Versiegelung, Das optimale Akustiksystem von wineo
fühlbare Oberflächenstruktur vorinstalliert
Sound
3 Trägerplatte Protect
HDF-Protect® (WEL) Eco

7. 6

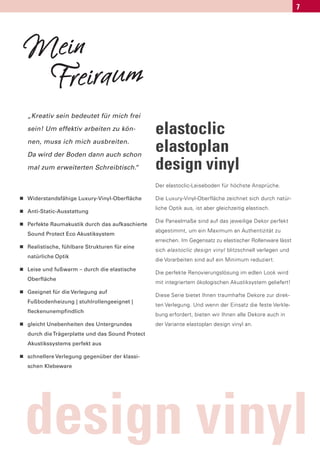

8. 7

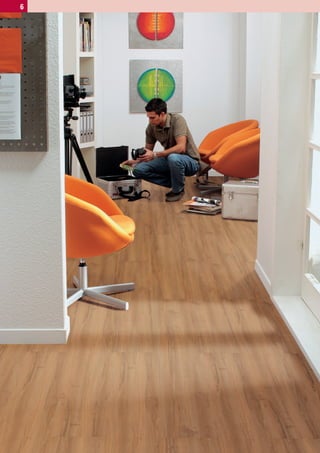

Mein
Freiraum
„Kreativ sein bedeutet für mich frei
sein! Um effektiv arbeiten zu kön- elastoclic
nen, muss ich mich ausbreiten.
Da wird der Boden dann auch schon
elastoplan
mal zum erweiterten Schreibtisch.
“ design vinyl
Der elastoclic-Leiseboden für höchste Ansprüche.
n Widerstandsfähige Luxury-Vinyl-Oberfläche Die Luxury-Vinyl-Oberfläche zeichnet sich durch natür-
n
liche Optik aus, ist aber gleichzeitig elastisch.
Anti-Static-Ausstattung
n
Die Paneelmaße sind auf das jeweilige Dekor perfekt
Perfekte Raumakustik durch das aufkaschierte
abgestimmt, um ein Maximum an Authentizität zu
Sound Protect Eco Akustiksystem
erreichen. Im Gegensatz zu elastischer Rollenware lässt
n Realistische, fühlbare Strukturen für eine
sich elastoclic design vinyl blitzschnell verlegen und
natürliche Optik
die Vorarbeiten sind auf ein Minimum reduziert.
n Leise und fußwarm – durch die elastische
Die perfekte Renovierungslösung im edlen Look wird
Oberfläche
mit integriertem ökologischen Akustiksystem geliefert!
n Geeignet für die Verlegung auf
Diese Serie bietet Ihnen traumhafte Dekore zur direk-
Fußbodenheizung | stuhlrollengeeignet |
ten Verlegung. Und wenn der Einsatz die feste Verkle-
fleckenunempfindlich
bung erfordert, bieten wir Ihnen alle Dekore auch in
n gleicht Unebenheiten des Untergrundes der Variante elastoplan design vinyl an.
durch die Trägerplatte und das Sound Protect
Akustikssystems perfekt aus
n schnellere Verlegung gegenüber der klassi-
schen Klebeware
design vinyl

9. 8

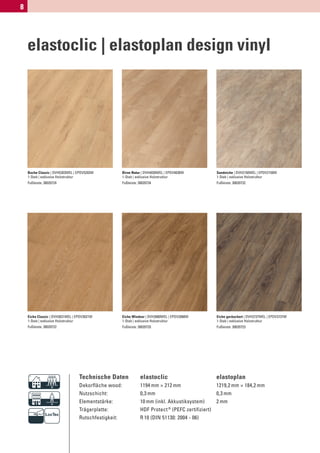

elastoclic | elastoplan design vinyl
Buche Classic | DVH5203WEL | EPDV5203W Birne Natur | DVH4030WEL | EPDV4030W Sandeiche | DVH2150WEL | EPDV2150W
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020724 Fußleiste: 30020734 Fußleiste: 30020732
Eiche Classic | DVH3031WEL | EPDV3031W Eiche Windsor | DVH3080WEL | EPDV3080W Eiche geräuchert | DVH3737WEL | EPDV3737W
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020722 Fußleiste: 30020733 Fußleiste: 30020723
D Technische Daten
Dekorfläche wood:
Nutzschicht:
elastoclic
1194 mm × 212 mm
0,3 mm
elastoplan
1219,2 mm × 184,2 mm
0,3 mm
E Elementstärke:
Trägerplatte:
Rutschfestigkeit:
10 mm (inkl. Akkustiksystem)
®
HDF Protect (PEFC zertifiziert)
R 10 (DIN 51130: 2004 - 06)
2 mm

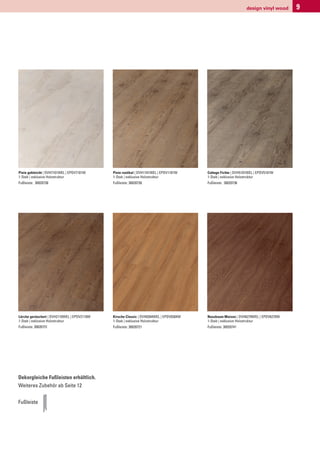

10. design vinyl wood 9
Pinie gebleicht | DVH7101WEL | EPDV7101W Pinie rustikal | DVH1101WEL | EPDV1101W Cottage Fichte | DVH5101WEL | EPDV5101W
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020738 Fußleiste: 30020730 Fußleiste: 30020736
Lärche geräuchert | DVH2110WEL | EPDV2110W Kirsche Classic | DVH0304WEL | EPDV0304W Nussbaum Maison | DVH6270WEL | EPDV6270W
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020731 Fußleiste: 30020721 Fußleiste: 30020741
Dekorgleiche Fußleisten erhältlich.
Weiteres Zubehör ab Seite 12
Fußleiste

11. 10
elastoclic | elastoplan design vinyl
Eiche Charisma | DVH4580WEL | EPDV4580W Eiche Struktur | DVH6911WEL | EPDV6911W Isländischer Travertin | DVH2911SEL-N | EPDV2911S
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020735 Fußleiste: 30020737 Fußleiste: 30020742
Sandstein | DVH54031SEL-N | EPDV54031S Concrete Scratch | DVH1002FEL-N | EPDV1002F Black Slate | DVH10421SEL-N | EPDV10421S
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020740 Fußleiste: 30020725 Fußleiste: 30020739
D Technische Daten
Dekorfläche wood:
Dekorfläche stone | fantasie:
elastoclic
1194 mm × 212 mm
608 mm × 291 mm
elastoplan
1219,2 mm × 184,2 mm
609,6 mm × 304,8 mm
E Nutzschicht:
Elementstärke:
Trägerplatte:
0,3 mm
10 mm (inkl. Akkustiksystem)
HDF Protect® (PEFC zertifiziert)
0,3 mm
2 mm
Rutschfestigkeit: R 10 (DIN 51130: 2004 - 06)

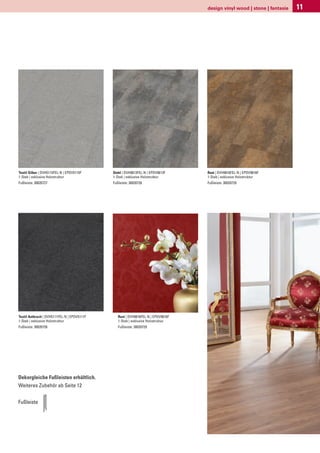

12. design vinyl wood | stone | fantasie 11
Textil Silber | DVH5115FEL-N | EPDV5115F Stahl | DVH9813FEL-N | EPDV9813F Rost | DVH9816FEL-N | EPDV9816F
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020727 Fußleiste: 30020728 Fußleiste: 30020729
Textil Anthrazit | DVH5111FEL-N | EPDV5111F Rost | DVH9816FEL-N | EPDV9816F
1-Stab | exklusive Holzstruktur 1-Stab | exklusive Holzstruktur
Fußleiste: 30020726 Fußleiste: 30020729
Dekorgleiche Fußleisten erhältlich.
Weiteres Zubehör ab Seite 12
Fußleiste

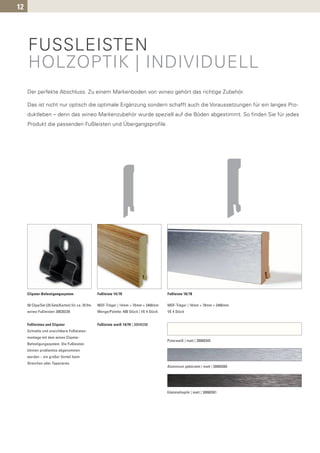

13. 12
FUSSLEISTEN
HOLZOPTIK | INDIVIDUELL
Der perfekte Abschluss. Zu einem Markenboden von wineo gehört das richtige Zubehör.
Das ist nicht nur optisch die optimale Ergänzung sondern schafft auch die Voraussetzungen für ein langes Pro-
duktleben – denn das wineo Markenzubehör wurde speziell auf die Böden abgestimmt. So finden Sie für jedes
Produkt die passenden Fußleisten und Übergangsprofile.
Clipstar-Befestigungssystem Fußleiste 14/70 Fußleiste 18/78
50 Clips/Set (25 Sets/Karton) für ca. 25 lfm. MDF-Träger | 14mm × 70mm × 2400mm MDF-Träger | 18mm × 78mm × 2400mm
wineo-Fußleisten 30020239 Menge/Palette: 400 Stück | VE 4 Stück VE 4 Stück
Fußleisten und Clipstar Fußleiste weiß 14/70 | 30040208
Schnelle und unsichtbare Fußleisten-
montage mit dem wineo Clipstar-
Polarweiß | matt | 30060345
Befestigungssystem. Die Fußleisten
können problemlos abgenommen
werden – ein großer Vorteil beim
Streichen oder Tapezieren.
Aluminium gebürstet | matt | 30060360
Edelstahloptik | matt | 30060361

14. Zubehör 13
UNTERLAGSMATERIAL
DIE PERFEKTE LÖSUNG
Zu jedem wineo Fußboden und zu jeder Raumsituation gibt es das perfekte Unterlagsmaterial.
Trittschalldämmung für Fußbodenheizung, Trittschalldämmung mit integrierter Dampfbremse, Dämmplatten zur
Verbesserung des Gehkomforts und zum Höhenausgleich, Unterlagen mit Dämmeigenschaften und Dampfbremse
kombiniert oder Unterlagen zur optimalen Trittschalldämmung – die perfekte Lösung für jede Anwendung.
PE-Dampfbremse wineo-Dämmplatte
• Dünne PE-Folie. • FSC zertifiziert | natureplus®-Siegel
• Als Trennlage zwischen Estrich und • Verbessert den Gehkomfort | vermindert
Dämmunterlage unter allen Hartboden- den Trittschall
belägen • Ermöglicht einen Höhenausgleich bis
• Bei Holzuntergründen kann auf die ca. 3 mm
PE-Dampfbremse verzichtet werden • Gute Wärmeisolation
• Die PE-Dampfbremse entspricht • Nicht optimal für die Verlegung auf
den technischen Werten einer 0,2 mm Fußbodenheizung geeignet!
PE-Folie
• B 2 zertifiziert
Trittschallreduzierung: ≥ 19 dB
Wärmedurchgangswiderstand: 0,07 m²/kW
Stärke 0,125 mm | Breite 1 m | Länge 30 m
Art.-Nr. 10100015
Stärke 5 mm | Breite 0,59 m | Länge 0,79 m
VPE 100 Rollen/Palette
Art.-Nr. 10020201
VE 1 Rolle/30 m²
VPE 20 Pakete/Palette
VE 1 Paket/0,25 m²
Stärke 0,125 mm | Breite 4 m | Länge 25 m
Art.-Nr. 10100016
VPE 20 Rollen/Palette
VE 1 Rolle/100 m²

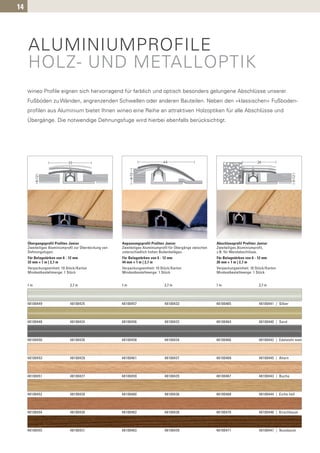

15. 14
ALUMINIUMPROFILE
HOLZ- UND METALLOPTIK
wineo Profile eignen sich hervorragend für farblich und optisch besonders gelungene Abschlüsse unserer
Fußböden zu Wänden, angrenzenden Schwellen oder anderen Bauteilen. Neben den »klassischen« Fußboden-
profilen aus Aluminium bietet Ihnen wineo eine Reihe an attraktiven Holzoptiken für alle Abschlüsse und
Übergänge. Die notwendige Dehnungsfuge wird hierbei ebenfalls berücksichtigt.
Übergangsprofil Profitec Junior Anpassungsprofil Profitec Junior Abschlussprofil Profitec Junior
Zweiteiliges Aluminiumprofil zur Überdeckung von Zweiteiliges Aluminiumprofil für Übergänge zwischen Zweiteiliges Aluminiumprofil,
Dehnungsfugen. unterschiedlich hohen Bodenbelägen. z.B. für Wandabschlüsse.
Für Belagstärken von 6 - 12 mm Für Belagstärken von 6 - 12 mm Für Belagstärken von 6 - 12 mm
33 mm × 1 m | 2,7 m 44 mm × 1 m | 2,7 m 26 mm × 1 m | 2,7 m
Verpackungseinheit: 10 Stück/Karton Verpackungseinheit: 10 Stück/Karton Verpackungseinheit: 10 Stück/Karton
Mindestbestellmenge: 1 Stück Mindestbestellmenge: 1 Stück Mindestbestellmenge: 1 Stück
1m 2,7 m 1m 2,7 m 1m 2,7 m
48100449 48100425 48100457 48100433 48100465 48100441 | Silber
48100448 48100424 48100456 48100432 48100464 48100440 | Sand
48100450 48100426 48100458 48100434 48100466 48100442 | Edelstahl matt
48100453 48100429 48100461 48100437 48100469 48100445 | Ahorn
48100451 48100427 48100459 48100435 48100467 48100443 | Buche
48100452 48100428 48100460 48100436 48100468 48100444 | Eiche hell
48100454 48100430 48100462 48100438 48100470 48100446 | Kirschbaum
48100455 48100431 48100463 48100439 48100471 48100447 | Nussbaum

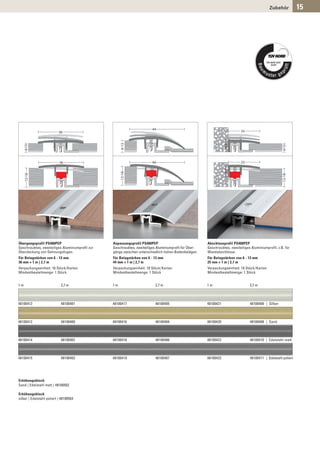

16. Zubehör 15
Übergangsprofil PS400PEP Anpassungsprofil PS400PEP Abschlussprofil PS400PEP
Geschraubtes, zweiteiliges Aluminiumprofil zur Geschraubtes, zweiteiliges Aluminiumprofil für Über- Geschraubtes, zweiteiliges Aluminiumprofil, z.B. für
Überdeckung von Dehnungsfugen. gänge zwischen unterschiedlich hohen Bodenbelägen. Wandabschlüsse.
Für Belagstärken von 6 - 13 mm Für Belagstärken von 6 - 13 mm Für Belagstärken von 6 - 13 mm
36 mm × 1 m | 2,7 m 44 mm × 1 m | 2,7 m 25 mm × 1 m | 2,7 m
Verpackungseinheit: 10 Stück/Karton Verpackungseinheit: 10 Stück/Karton Verpackungseinheit: 10 Stück/Karton
Mindestbestellmenge: 1 Stück Mindestbestellmenge: 1 Stück Mindestbestellmenge: 1 Stück
1m 2,7 m 1m 2,7 m 1m 2,7 m
48100413 48100401 48100417 48100405 48100421 48100409 | Silber
48100412 48100400 48100416 48100404 48100420 48100408 | Sand
48100414 48100402 48100418 48100406 48100422 48100410 | Edelstahl matt
48100415 48100403 48100419 48100407 48100423 48100411 | Edelstahl poliert
Erhöhungsblock
Sand | Edelstahl matt | 48100502
Erhöhungsblock
silber | Edelstahl poliert | 48100503

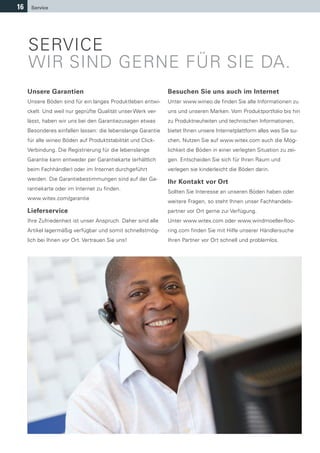

17. 16 Service
SERVICE
WIR SIND GERNE FÜR SIE DA.
Unsere Garantien Besuchen Sie uns auch im Internet
Unsere Böden sind für ein langes Produktleben entwi- Unter www.wineo.de finden Sie alle Informationen zu
ckelt. Und weil nur geprüfte Qualität unser Werk ver- uns und unseren Marken. Vom Produktportfolio bis hin
lässt, haben wir uns bei den Garantiezusagen etwas zu Produktneuheiten und technischen Informationen,
Besonderes einfallen lassen: die lebenslange Garantie bietet Ihnen unsere Internetplattform alles was Sie su-
für alle wineo Böden auf Produktstabilität und Click- chen. Nutzen Sie auf www.witex.com auch die Mög-
Verbindung. Die Registrierung für die lebenslange lichkeit die Böden in einer verlegten Situation zu zei-
Garantie kann entweder per Garantiekarte (erhältlich gen. Entscheiden Sie sich für Ihren Raum und
beim Fachhändler) oder im Internet durchgeführt verlegen sie kinderleicht die Böden darin.
werden. Die Garantiebestimmungen sind auf der Ga-
Ihr Kontakt vor Ort
rantiekarte oder im Internet zu finden.
Sollten Sie Interesse an unseren Böden haben oder
www.witex.com/garantie
weitere Fragen, so steht Ihnen unser Fachhandels-
Lieferservice partner vor Ort gerne zur Verfügung.
Ihre Zufriedenheit ist unser Anspruch. Daher sind alle Unter www.witex.com oder www.windmoeller-floo-
Artikel lagermäßig verfügbar und somit schnellstmög- ring.com finden Sie mit Hilfe unserer Händlersuche
lich bei Ihnen vor Ort. Vertrauen Sie uns! Ihren Partner vor Ort schnell und problemlos.

18. Alle abgebildeten Dekore sind Reproduktionen. | Art.-Nr.: 20090718 | 12/2012
windmöller flooring products GmbH
Nord-West-Ring 21
32832 Augustdorf
Tel.: +49 (0) 5237 609 - 0
Fax: +49 (0) 5237 609 - 309
Mail: info@wineo.de
www.wineo.de
