Analyse Einsatz Virtueller Techniken in der Luftfahrt
Dr.-Ing. Dipl.-Kfm. Christoph Runde
Virtual Dimension Center (VDC) Fellbach
Auberlenstr. 13
70736 Fellbach
www.vdc-fellbach.de
Bild: ESI
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Virtuelle Techniken in der Luftfahrt
2

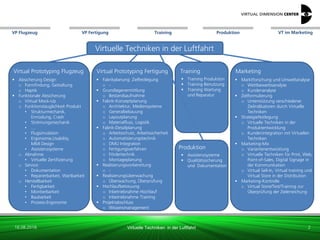

Virtual Prototyping Flugzeug Virtual Prototyping Fertigung Training Marketing
 Fabrikplanung: Zielfestlegung
o -
 Grundlagenermittlung
o Bestandsaufnahme
 Fabrik-Konzeptplanung
o Architektur, Mediensysteme
o Generalbebauung
o Layoutplanung
o Materialfluss, Logistik
 Fabrik-Detailplanung
o Arbeitsschutz, Arbeitssicherheit
o Automatisierungstechnik
o DMU Integration
o Fertigungsverfahren
o Fördertechnik
o Montageplanung
 Realisierungsvorbereitung
o -
 Realisierungsüberwachung
o Überwachung, Überprüfung
 Hochlaufbetreuung
o Inbetriebnahme Hochlauf
o Inbetriebnahme Training
 Projektabschluss
o Wissensmanagement
 Absicherung Design
o Formfindung, Gestaltung
o Haptik
 Funktionale Absicherung
o Virtual Mock-Up
o Funktionstauglichkeit Produkt
• Strukturmechanik,
Ermüdung, Crash
• Strömungsmechanik
• …
• Flugsimulation
• Ergonomie,Usability,
MMI Design
• Assistenzsysteme
o Abnahme:
• Virtuelle Zertifizierung
o Service:
• Dokumentation
• Reparierbarkeit, Wartbarkeit
o Herstellbarkeit
• Fertigbarkeit
• Montierbarkeit
• Baubarkeit
• Prozess-Ergonomie
 Training Produktion
 Training Benutzung
 Training Wartung
und Reparatur
 Marktforschung und Umweltanalyse
o Wettbewerbsanalyse
o Kundenanalyse
 Zielformulierung
o Unterstützung verschiedener
Zielindikatoren durch Virtuelle
Techniken
 Strategiefestlegung
o Virtuelle Techniken in der
Produktentwicklung
o Kundenintegration mit Virtuellen
Techniken
 Marketing-Mix
o Variantenentwicklung
o Virtuelle Techniken für Print, Web,
Point-of-Sales, Digital Signage in
der Kommunikation
o Virtual Sell-In, Virtual training und
Virtual Store in der Distribution
 Marketing-Kontrolle
o Virtual Store/Test/Training zur
Überprüfung der Zielerreichung
Produktion
 Assistenzsysteme
 Qualitätssicherung
und Dokumentation
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Ethiopian Airlines
Designstudie
in 3D
Bild: Uni Groningen
Designreview in einer
4-Seiten-CAVE
(Projektionsraum)
Designstudie
Flugzeugkabine

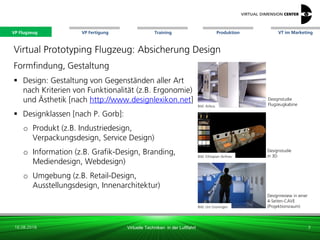

Virtual Prototyping Flugzeug: Absicherung Design
Formfindung, Gestaltung
 Design: Gestaltung von Gegenständen aller Art
nach Kriterien von Funktionalität (z.B. Ergonomie)
und Ästhetik [nach http://www.designlexikon.net]
 Designklassen [nach P. Gorb]:
o Produkt (z.B. Industriedesign,
Verpackungsdesign, Service Design)
o Information (z.B. Grafik-Design, Branding,
Mediendesign, Webdesign)
o Umgebung (z.B. Retail-Design,
Ausstellungsdesign, Innenarchitektur)
Bild: Airbus
3
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Fraunhofer IPK
Bild: Immersion

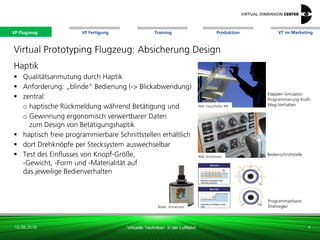

Klappen-Simulator:
Programmierung Kraft-
Weg-Verhalten
Programmierbarer
Drehregler
Bedienschnittstelle
Virtual Prototyping Flugzeug: Absicherung Design
Haptik
 Qualitätsanmutung durch Haptik
 Anforderung: „blinde“ Bedienung (-> Blickabwendung)
 zentral:
o haptische Rückmeldung während Betätigung und
o Gewinnung ergonomisch verwertbarer Daten
zum Design von Betätigungshaptik
 haptisch freie programmierbare Schnittstellen erhältlich
 dort Drehknöpfe per Stecksystem auswechselbar
 Test des Einflusses von Knopf-Größe,
-Gewicht, -Form und -Materialität auf
das jeweilige Bedienverhalten
4
Bilder: Immersion
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Virtual Mock-Up-Modell
für VR
Virtual Prototyping Flugzeug: funktionale Absicherung

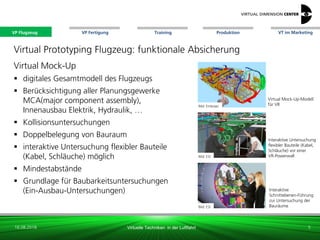

Virtual Mock-Up
 digitales Gesamtmodell des Flugzeugs
 Berücksichtigung aller Planungsgewerke
MCA(major component assembly),
Innenausbau Elektrik, Hydraulik, …
 Kollisionsuntersuchungen
 Doppelbelegung von Bauraum
 interaktive Untersuchung flexibler Bauteile
(Kabel, Schläuche) möglich
 Mindestabstände
 Grundlage für Baubarkeitsuntersuchungen
(Ein-Ausbau-Untersuchungen)
Bild: Embraer
Bild: ESI
Bild: ESI
Interaktive Untersuchung
flexibler Bauteile (Kabel,
Schläuche) vor einer
VR-Powerwall
Interaktive
Schnittebenen-Führung
zur Untersuchung der
Bauräume
5
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

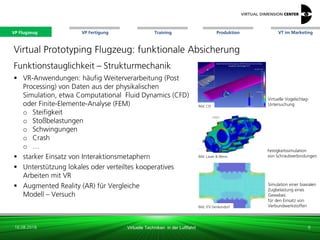

Virtuelle Vogelschlag-
Untersuchung
Virtual Prototyping Flugzeug: funktionale Absicherung
Funktionstauglichkeit – Strukturmechanik
 VR-Anwendungen: häufig Weiterverarbeitung (Post
Processing) von Daten aus der physikalischen
Simulation, etwa Computational Fluid Dynamics (CFD)
oder Finite-Elemente-Analyse (FEM)
o Steifigkeit
o Stoßbelastungen
o Schwingungen
o Crash
o …
 starker Einsatz von Interaktionsmetaphern
 Unterstützung lokales oder verteiltes kooperatives
Arbeiten mit VR
 Augmented Reality (AR) für Vergleiche
Modell – Versuch
Bild: CEI
Bild: Lauer & Weiss
Bild: ITV Denkendorf
Festigkeitssimulation
von Schraubverbindungen
Simulation einer biaxialen
Zugbelastung eines
Gewebes:
für den Einsatz von
Verbundwerkstoffen
6
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: CEI

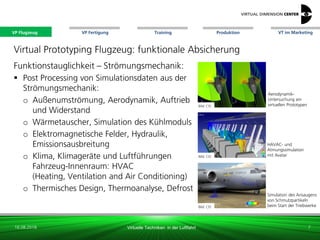

Simulation des Ansaugens
von Schmutzpartikeln
beim Start der Triebwerke
Virtual Prototyping Flugzeug: funktionale Absicherung
Funktionstauglichkeit – Strömungsmechanik:
 Post Processing von Simulationsdaten aus der
Strömungsmechanik:
o Außenumströmung, Aerodynamik, Auftrieb
und Widerstand
o Wärmetauscher, Simulation des Kühlmoduls
o Elektromagnetische Felder, Hydraulik,
Emissionsausbreitung
o Klima, Klimageräte und Luftführungen
Fahrzeug-Innenraum: HVAC
(Heating, Ventilation and Air Conditioning)
o Thermisches Design, Thermoanalyse, Defrost
Aerodynamik-
Untersuchung am
virtuellen Prototypen
HAVAC- und
Atmungssimulation
mit Avatar
7
Bild: xx
Bild: CEI
Bild: CEI
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Barco
Bild: Lufthansa
moderner Flugsimulator
bei der Lufthansa

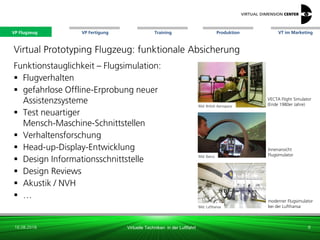

Virtual Prototyping Flugzeug: funktionale Absicherung
Funktionstauglichkeit – Flugsimulation:
 Flugverhalten
 gefahrlose Offline-Erprobung neuer
Assistenzsysteme
 Test neuartiger
Mensch-Maschine-Schnittstellen
 Verhaltensforschung
 Head-up-Display-Entwicklung
 Design Informationsschnittstelle
 Design Reviews
 Akustik / NVH
 …
Bild: British Aerospace
VECTA Flight Simulator
(Ende 1980er Jahre)
8
Innenansicht
Flugsimulator
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

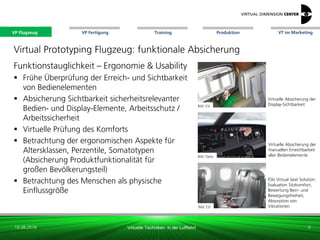

ESIs Virtual Seat Solution:
Evaluation Sitzkomfort,
Bewertung Bein- und
Bewegungsfreiheit,
Absorption von
Vibrationen
Virtuelle Absicherung der
Display-Sichtbarkeit
Virtuelle Absicherung der
manuellen Erreichbarkeit
aller Bedienelemente
Bild: ESI
Bild: ESI
Bild: Optis
Virtual Prototyping Flugzeug: funktionale Absicherung
Funktionstauglichkeit – Ergonomie & Usability
 Frühe Überprüfung der Erreich- und Sichtbarkeit
von Bedienelementen
 Absicherung Sichtbarkeit sicherheitsrelevanter
Bedien- und Display-Elemente, Arbeitsschutz /
Arbeitssicherheit
 Virtuelle Prüfung des Komforts
 Betrachtung der ergonomischen Aspekte für
Altersklassen, Perzentile, Somatotypen
(Absicherung Produktfunktionalität für
großen Bevölkerungsteil)
 Betrachtung des Menschen als physische
Einflussgröße
9
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

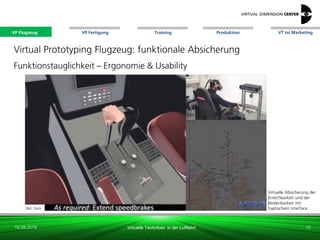

Virtuelle Absicherung der
Erreichbarkeit und der
Bedienbarkeit mit
haptischem InterfaceBild: Optis
Virtual Prototyping Flugzeug: funktionale Absicherung
Funktionstauglichkeit – Ergonomie & Usability
10
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
virtuelle Vorzertifizierung
von Flugzeugsitzen mit
der Virtual Seat Solution
(auch EuroNCA, JNCAP)
Virtual Prototyping Flugzeug: funktionale Absicherung
Bild: CEI
Bild: DLR

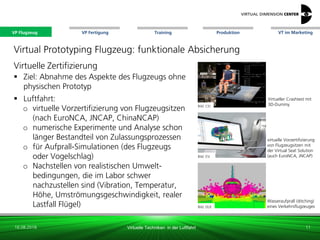

Virtueller Crashtest mit
3D-Dummy
11
Bild: ESI
Virtuelle Zertifizierung
 Ziel: Abnahme des Aspekte des Flugzeugs ohne
physischen Prototyp
 Luftfahrt:
o virtuelle Vorzertifizierung von Flugzeugsitzen
(nach EuroNCA, JNCAP, ChinaNCAP)
o numerische Experimente und Analyse schon
länger Bestandteil von Zulassungsprozessen
o für Aufprall-Simulationen (des Flugzeugs
oder Vogelschlag)
o Nachstellen von realistischen Umwelt-
bedingungen, die im Labor schwer
nachzustellen sind (Vibration, Temperatur,
Höhe, Umströmungsgeschwindigkeit, realer
Lastfall Flügel) Bild: DLR
Wasseraufprall (ditching)
eines Verkehrsflugzeuges
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: ESI
Bild: Virtalis

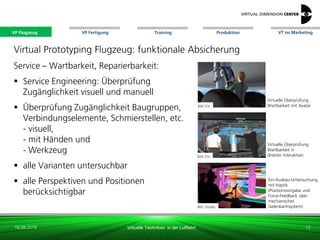

Virtuelle Überprüfung
Wartbarkeit in
direkter Interaktion
Ein-Ausbau-Untersuchung
mit Haptik
(Positionsvorgabe und
Force-Feedback über
mechanisches
Gelenkarmsystem)
Bild: ESI
Virtuelle Überprüfung
Wartbarkeit mit Avatar
Virtual Prototyping Flugzeug: funktionale Absicherung
Service – Wartbarkeit, Reparierbarkeit:
 Service Engineering: Überprüfung
Zugänglichkeit visuell und manuell
 Überprüfung Zugänglichkeit Baugruppen,
Verbindungselemente, Schmierstellen, etc.
- visuell,
- mit Händen und
- Werkzeug
 alle Varianten untersuchbar
 alle Perspektiven und Positionen
berücksichtigbar
12
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Fraunhofer IPA

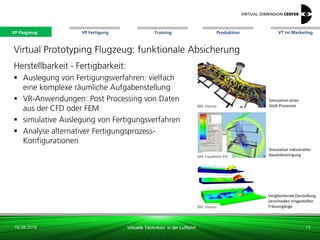

Simulation industrieller
Bauteilereinigung
Bild: Visenso
Simulation eines
Gieß-Prozesses
Bild: Visenso
Vergleichende Darstellung
verschieden eingestellter
Fräsvorgänge
Virtual Prototyping Flugzeug: funktionale Absicherung
Herstellbarkeit - Fertigbarkeit:
 Auslegung von Fertigungsverfahren: vielfach
eine komplexe räumliche Aufgabenstellung
 VR-Anwendungen: Post Processing von Daten
aus der CFD oder FEM
 simulative Auslegung von Fertigungsverfahren
 Analyse alternativer Fertigungsprozess-
Konfigurationen
13
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

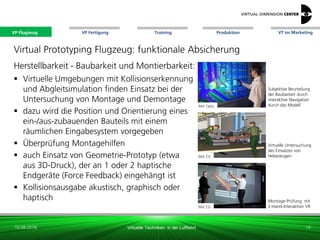

Montage-Prüfung mit
2-Hand-Interaktion VR
Virtual Prototyping Flugzeug: funktionale Absicherung
Herstellbarkeit - Baubarkeit und Montierbarkeit:
 Virtuelle Umgebungen mit Kollisionserkennung
und Abgleitsimulation finden Einsatz bei der
Untersuchung von Montage und Demontage
 dazu wird die Position und Orientierung eines
ein-/aus-zubauenden Bauteils mit einem
räumlichen Eingabesystem vorgegeben
 Überprüfung Montagehilfen
 auch Einsatz von Geometrie-Prototyp (etwa
aus 3D-Druck), der an 1 oder 2 haptische
Endgeräte (Force Feedback) eingehängt ist
 Kollisionsausgabe akustisch, graphisch oder
haptisch
Bild: Optis
Bild: ESI
Bild: xxx
Subjektive Beurteilung
der Baubarkeit durch
interaktive Navigation
durch das Modell
Virtuelle Untersuchung
des Einsatzes von
Hebezeugen
14
Bild: ESI
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Bharathiar University
Bild: Optis
Bild: ESI

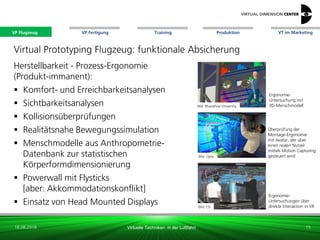

Virtual Prototyping Flugzeug: funktionale Absicherung
Herstellbarkeit - Prozess-Ergonomie
(Produkt-immanent):
 Komfort- und Erreichbarkeitsanalysen
 Sichtbarkeitsanalysen
 Kollisionsüberprüfungen
 Realitätsnahe Bewegungssimulation
 Menschmodelle aus Anthropometrie-
Datenbank zur statistischen
Körperformdimensionierung
 Powerwall mit Flysticks
[aber: Akkommodationskonflikt]
 Einsatz von Head Mounted Displays
Ergonomie-
Untersuchungen über
direkte Interaktion in VR
15
Ergonomie-
Untersuchung mit
3D-Menschmodell
Überprüfung der
Montage-Ergonomie
mit Avatar, der über
einen realen Nutzer
mittels Motion Capturing
gesteuert wird
VP Flugzeug
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
 Phase 4 – Detailplanung
o Arbeitsschutz / Arbeitssicherheit
o Automatisierungstechnik
o DMU-Integration
o Fertigungsverfahren
o Fördertechnik
o Montageplanung
 Phase 5 – Realisierungsvorbereitung
 Phase 6 – Realisierungsüberwachung
 Phase 7 – Hochlaufbetreuung
o Inbetriebnahme: Hochlauf
o Inbetriebnahme: Training
 Phase 8 – Projektabschluss
o Wissensmanagement

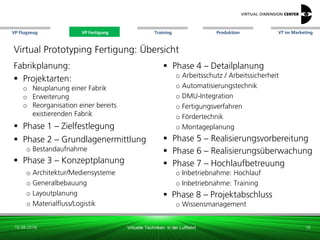

Virtual Prototyping Fertigung: Übersicht
Fabrikplanung:
 Projektarten:
o Neuplanung einer Fabrik
o Erweiterung
o Reorganisation einer bereits
existierenden Fabrik
 Phase 1 – Zielfestlegung
 Phase 2 – Grundlagenermittlung
o Bestandaufnahme
 Phase 3 – Konzeptplanung
o Architektur/Mediensysteme
o Generalbebauung
o Layoutplanung
o Materialfluss/Logistik
16
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Virtual Prototyping Fertigung: Grundlagenermittlung
 Bestandsaufnahme: Informations-
beschaffung und -auswertung als
Grundlage für folgende Planungen
 Erstellung Mengengerüst für spätere
Ablaufsimulation
 bei Umplanung (Brown-Field-Projekte):
Dokumentation und Validierung aktueller
Realisierungsstand (CAD-Pläne,
3D-Dokumentationen usw.) und
Soll-Ist Abgleich zur Validierung
 simulative Machbarkeitsstudien für
geeignete Fertigungsverfahren
17
Bild: Scantec 3D
Laser-Scan einer
kompletten
Anlage
Bild: Visenso
Fließpressen:
Simulation
Bild: Scantec 3D
Mischdatenverarbeitung
Laserscan (grau) und CAD
(farbig) zur Vermeidung
doppelter Bauraum-
belegung
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

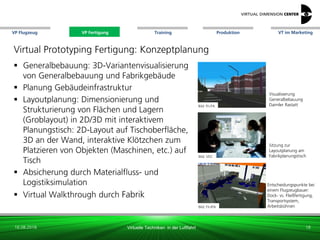

Virtual Prototyping Fertigung: Konzeptplanung
 Generalbebauung: 3D-Variantenvisualisierung
von Generalbebauung und Fabrikgebäude
 Planung Gebäudeinfrastruktur
 Layoutplanung: Dimensionierung und
Strukturierung von Flächen und Lagern
(Groblayout) in 2D/3D mit interaktivem
Planungstisch: 2D-Layout auf Tischoberfläche,
3D an der Wand, interaktive Klötzchen zum
Platzieren von Objekten (Maschinen, etc.) auf
Tisch
 Absicherung durch Materialfluss- und
Logistiksimulation
 Virtual Walkthrough durch Fabrik
Bild: xxxxxxx
Bild: xxx
Bild: xxx
Entscheidungspunkte bei
einem Flugzeugbauer:
Dock- vs. Fließfertigung,
Transportsystem,
Arbeitsbühnen
18
Bild: Fh-PA
Visualisierung
Generalbebauung
Daimler Rastatt
Bild: VDC
Sitzung zur
Layoutplanung am
Fabrikplanungstisch
Bild: Fh-IPA
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Ermittlung Vorgabezeiten
durch Bearbeitung einer
VR-Szene (Montage
Motor); Einträge
erscheinen automatisch
in der linken Tabelle)
Simulation Fließpressen
Virtuelle
Arbeitsplatzplanung
mit: visTABLE®

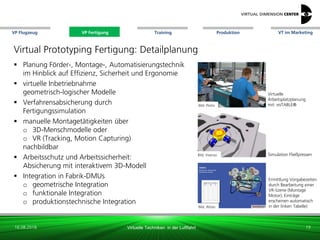

Virtual Prototyping Fertigung: Detailplanung
 Planung Förder-, Montage-, Automatisierungstechnik
im Hinblick auf Effizienz, Sicherheit und Ergonomie
 virtuelle Inbetriebnahme
geometrisch-logischer Modelle
 Verfahrensabsicherung durch
Fertigungssimulation
 manuelle Montagetätigkeiten über
o 3D-Menschmodelle oder
o VR (Tracking, Motion Capturing)
nachbildbar
 Arbeitsschutz und Arbeitssicherheit:
Absicherung mit interaktivem 3D-Modell
 Integration in Fabrik-DMUs
o geometrische Integration
o funktionale Integration
o produktionstechnische Integration
Bild: xxx
Bild: Altran
19
Bild: Visenso
Bild: PlaVis
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Virtual Prototyping Fertigung: Realisierungsüberwachung
 Koordination, Überwachung und
Dokumentation der Realisierung
 VR für Soll-Ist-Abgleich des umgesetzten
Stands mit Mischdatenverarbeitung
(Laser-Scans vs. 3D-Konstruktion)
 AR –Überblendung Soll-Planung
über aktuellen Stand
 Ziele:
o Qualitätskontrolle
o Projekt-Controlling
(z.B. Abrechnung geleisteter Arbeiten)
20
Bild: Re‘flekt
AR-gestützte
Einplanung
neuer Objekte
in Bestand
Bild: TU München
AR-Einplanung in Bestand:
Fördertechnik
Bild: Scantec 3D
aus einem Laserscan
rückgeführtes 3D-Modell
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Fh-IPA
Bild: RIF
3D-Modell einer
automatisierten
Montagelinie
Hardware-in-the-Loop:
physische Steuerung
gegen virtuelles Modell
Bild: ESI
Bediensicherheit und
Handhabung lassen sich
frühzeitig am digitalen
Modell untersuchen.

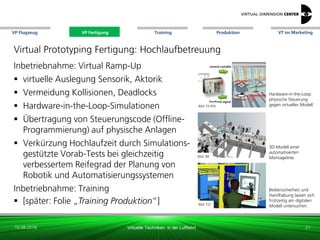

Virtual Prototyping Fertigung: Hochlaufbetreuung
Inbetriebnahme: Virtual Ramp-Up
 virtuelle Auslegung Sensorik, Aktorik
 Vermeidung Kollisionen, Deadlocks
 Hardware-in-the-Loop-Simulationen
 Übertragung von Steuerungscode (Offline-
Programmierung) auf physische Anlagen
 Verkürzung Hochlaufzeit durch Simulations-
gestützte Vorab-Tests bei gleichzeitig
verbessertem Reifegrad der Planung von
Robotik und Automatisierungssystemen
Inbetriebnahme: Training
 [später: Folie „Training Produktion“]
21
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

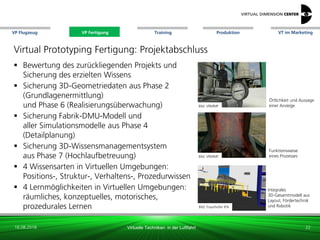

Virtual Prototyping Fertigung: Projektabschluss
 Bewertung des zurückliegenden Projekts und
Sicherung des erzielten Wissens
 Sicherung 3D-Geometriedaten aus Phase 2
(Grundlagenermittlung)
und Phase 6 (Realisierungsüberwachung)
 Sicherung Fabrik-DMU-Modell und
aller Simulationsmodelle aus Phase 4
(Detailplanung)
 Sicherung 3D-Wissensmanagementsystem
aus Phase 7 (Hochlaufbetreuung)
 4 Wissensarten in Virtuellen Umgebungen:
Positions-, Struktur-, Verhaltens-, Prozedurwissen
 4 Lernmöglichkeiten in Virtuellen Umgebungen:
räumliches, konzeptuelles, motorisches,
prozedurales Lernen
22
Bild: Fraunhofer IPA
Bild: VRMMP
Bild: VRMMP
Örtlichkeit und Aussage
einer Anzeige
Funktionsweise
eines Prozesses
Integrales
3D-Gesamtmodell aus
Layout, Fördertechnik
und Robotik
VP Fertigung
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Darstellung einer
Nachtszene im
Flugsimulator

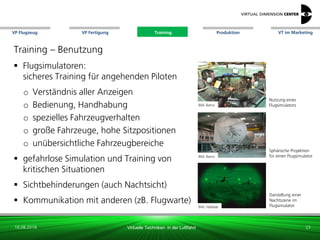

Training – Benutzung
 Flugsimulatoren:
sicheres Training für angehenden Piloten
o Verständnis aller Anzeigen
o Bedienung, Handhabung
o spezielles Fahrzeugverhalten
o große Fahrzeuge, hohe Sitzpositionen
o unübersichtliche Fahrzeugbereiche
 gefahrlose Simulation und Training von
kritischen Situationen
 Sichtbehinderungen (auch Nachtsicht)
 Kommunikation mit anderen (zB. Flugwarte)
Bild: xxx
23
Bild: Halldale
Nutzung eines
FlugsimulatorsBild: Barco
Bild: Barco
Sphärische Projektion
für einen Flugsimulator
Training
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Blick in den Simulator
eines Flughafen-Towers

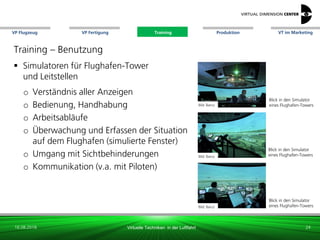

Training – Benutzung
 Simulatoren für Flughafen-Tower
und Leitstellen
o Verständnis aller Anzeigen
o Bedienung, Handhabung
o Arbeitsabläufe
o Überwachung und Erfassen der Situation
auf dem Flughafen (simulierte Fenster)
o Umgang mit Sichtbehinderungen
o Kommunikation (v.a. mit Piloten)
Bild: xxx
24
Bild: Barco
Blick in den Simulator
eines Flughafen-TowersBild: Barco
Bild: Barco
Blick in den Simulator
eines Flughafen-Towers
Training
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
haptisch unterstütztes
AusbautrainingBild: Haption
Virtuelles Reparatur-
Training mit Head
Mounted Display und
haptischem Interface
Interaktive
Reparaturumgebung

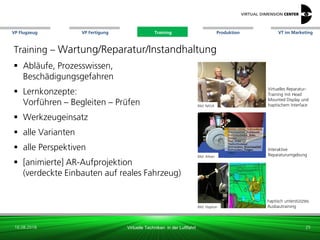

Training – Wartung/Reparatur/Instandhaltung
 Abläufe, Prozesswissen,
Beschädigungsgefahren
 Lernkonzepte:
Vorführen – Begleiten – Prüfen
 Werkzeugeinsatz
 alle Varianten
 alle Perspektiven
 [animierte] AR-Aufprojektion
(verdeckte Einbauten auf reales Fahrzeug)
Bild: xxx
25
Bild: NASA
Bild: Altran
Training
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Haption
Montagetraining in der
CAVE von PSA Peugeot
Citroën
Lackiertrainer
SimSpray

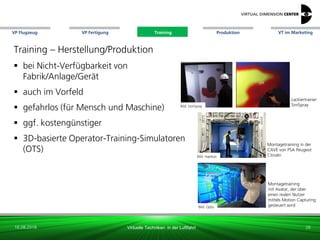

Training – Herstellung/Produktion
 bei Nicht-Verfügbarkeit von
Fabrik/Anlage/Gerät
 auch im Vorfeld
 gefahrlos (für Mensch und Maschine)
 ggf. kostengünstiger
 3D-basierte Operator-Training-Simulatoren
(OTS)
26
Bild: SimSpray
Bild: Optis
Montagetraining
mit Avatar, der über
einen realen Nutzer
mittels Motion Capturing
gesteuert wird
Training
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Altran/CenterlineDesign
Schemabild der
LASER-Projektion
Bild: Altran/CenterlineDesign
Fotoaufnahme
der Sicht auf die
Projektionsstelle

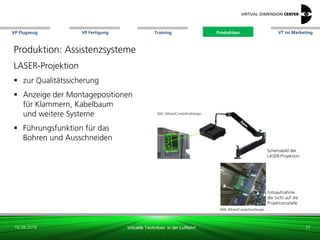

Produktion: Assistenzsysteme
LASER-Projektion
 zur Qualitätssicherung
 Anzeige der Montagepositionen
für Klammern, Kabelbaum
und weitere Systeme
 Führungsfunktion für das
Bohren und Ausschneiden
27
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Testia
Montage einer Klammer
an der projizierten Stelle
Bild: Testia
Gesamtprojektion und
Anzeige des nächsten
Arbeitsschritts
3D-Erfassungs- und
Projektionseinheit

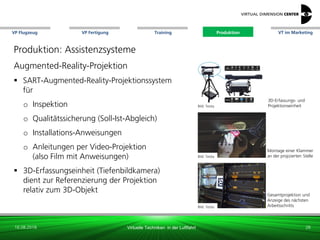

Produktion: Assistenzsysteme
Augmented-Reality-Projektion
 SART-Augmented-Reality-Projektionssystem
für
o Inspektion
o Qualitätssicherung (Soll-Ist-Abgleich)
o Installations-Anweisungen
o Anleitungen per Video-Projektion
(also Film mit Anweisungen)
 3D-Erfassungseinheit (Tiefenbildkamera)
dient zur Referenzierung der Projektion
relativ zum 3D-Objekt
Bild: Testia
28
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Testia
DMU Browser mit
Führungsfunktion
Bild: Boeing
AR-unterstützte
Kabelbaum-Montage
mit Datenbrille (1992)
Verfolgung der
A350-Flügelbefestigung
Produktion: Assistenzsysteme

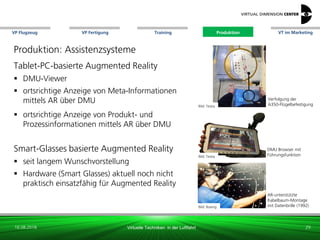

Tablet-PC-basierte Augmented Reality
 DMU-Viewer
 ortsrichtige Anzeige von Meta-Informationen
mittels AR über DMU
 ortsrichtige Anzeige von Produkt- und
Prozessinformationen mittels AR über DMU
Smart-Glasses basierte Augmented Reality
 seit langem Wunschvorstellung
 Hardware (Smart Glasses) aktuell noch nicht
praktisch einsatzfähig für Augmented Reality
Bild: Testia
29
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: xxx

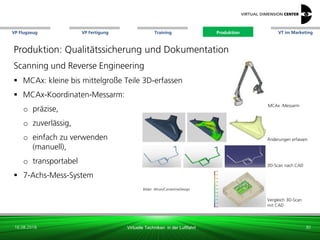

Änderungen erfassen
Vergleich 3D-Scan
mit CAD
MCAx -Messarm
Produktion: Qualitätssicherung und Dokumentation
Scanning und Reverse Engineering
 MCAx: kleine bis mittelgroße Teile 3D-erfassen
 MCAx-Koordinaten-Messarm:
o präzise,
o zuverlässig,
o einfach zu verwenden
(manuell),
o transportabel
 7-Achs-Mess-System
30
3D-Scan nach CAD
Bilder: Altran/CenterlineDesign
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Strukturtests
und -messungen
Struktur-Scannen
optischer Scanner
Produktion: Qualitätssicherung und Dokumentation
Scanning und Reverse Engineering
 K-Serie: mittelgroße bis große Bauteile erfassen
 tragbares System K-Serie Optisches Koordinaten
Messsystem
 keinerlei mechanische Einschränkungen:
frei aufstellen und gewünschte Punkte oder
Oberflächen erfassen
o Strukturtests und –messungen
o Schadensüberwachung
o Türverspannung
o Struktur-Scannen
31
Bilder:
Altran/CenterlineDesign
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
optisches Messsystem
im Einsatz
Abweichungen von
Panels in 2 Achsen
optische
3D-Objekterfassung
Produktion: Qualitätssicherung und Dokumentation
Scanning und Reverse Engineering

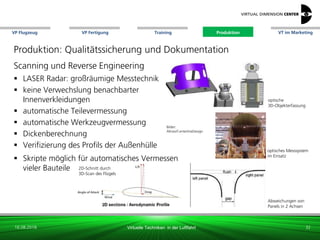

 LASER Radar: großräumige Messtechnik
 keine Verwechslung benachbarter
Innenverkleidungen
 automatische Teilevermessung
 automatische Werkzeugvermessung
 Dickenberechnung
 Verifizierung des Profils der Außenhülle
 Skripte möglich für automatisches Vermessen
vieler Bauteile
32
Bilder:
Altran/CenterlineDesign
2D-Schnitt durch
3D-Scan des Flügels
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

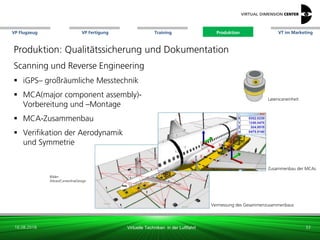

Zusammenbau der MCAs
Bilder:
Altran/CenterlineDesign
Vermessung des Gesammenzusammenbaus
Laserscaneinheit
Produktion: Qualitätssicherung und Dokumentation
Scanning und Reverse Engineering
 iGPS– großräumliche Messtechnik
 MCA(major component assembly)-
Vorbereitung und –Montage
 MCA-Zusammenbau
 Verifikation der Aerodynamik
und Symmetrie
33
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
gescanntes 3D-Modell
des Hubschraubers
Bilder:
Altran/CenterlineDesign
gescanntes 3D-Modell
eines Flugzeugteils
Surphaser
Produktion: Qualitätssicherung und Dokumentation
Scanning und Reverse Engineering

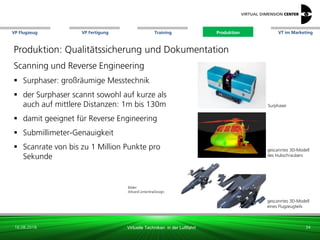

 Surphaser: großräumige Messtechnik
 der Surphaser scannt sowohl auf kurze als
auch auf mittlere Distanzen: 1m bis 130m
 damit geeignet für Reverse Engineering
 Submillimeter-Genauigkeit
 Scanrate von bis zu 1 Million Punkte pro
Sekunde
34
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

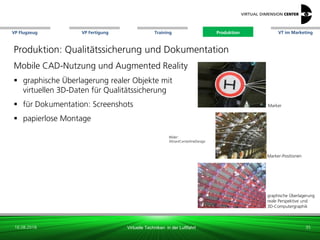

Marker-Positionen
Bilder:
Altran/CenterlineDesign
graphische Überlagerung
reale Perspektive und
3D-Computergraphik
Marker
Produktion: Qualitätssicherung und Dokumentation
Mobile CAD-Nutzung und Augmented Reality
 graphische Überlagerung realer Objekte mit
virtuellen 3D-Daten für Qualitätssicherung
 für Dokumentation: Screenshots
 papierlose Montage
35
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Testia
graphische Überlagerung
umgesetzter Stand zu
Soll-Vorgaben
Bild: Altran/CenterlineDesign
Detaillierte Blick auf die
Stellplätze der
Servierwagen (Trolleys)
Fixierter Tablet-PC
mit AR-Szene
Produktion: Qualitätssicherung und Dokumentation

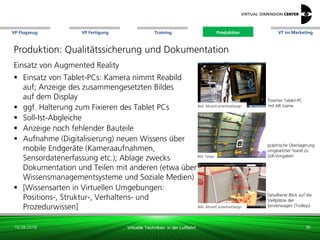

Einsatz von Augmented Reality
 Einsatz von Tablet-PCs: Kamera nimmt Reabild
auf; Anzeige des zusammengesetzten Bildes
auf dem Display
 ggf. Halterung zum Fixieren des Tablet PCs
 Soll-Ist-Abgleiche
 Anzeige noch fehlender Bauteile
 Aufnahme (Digitalisierung) neuen Wissens über
mobile Endgeräte (Kameraaufnahmen,
Sensordatenerfassung etc.); Ablage zwecks
Dokumentation und Teilen mit anderen (etwa über
Wissensmanagementsysteme und Soziale Medien)
 [Wissensarten in Virtuellen Umgebungen:
Positions-, Struktur-, Verhaltens- und
Prozedurwissen]
Bild: Altran/CenterlineDesign
36
Produktion
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

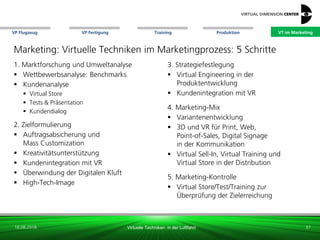

Marketing: Virtuelle Techniken im Marketingprozess: 5 Schritte
37
1. Marktforschung und Umweltanalyse
 Wettbewerbsanalyse: Benchmarks
 Kundenanalyse
 Virtual Store
 Tests & Präsentation
 Kundendialog
2. Zielformulierung
 Auftragsabsicherung und
Mass Customization
 Kreativitätsunterstützung
 Kundenintegration mit VR
 Überwindung der Digitalen Kluft
 High-Tech-Image
3. Strategiefestlegung
 Virtual Engineering in der
Produktentwicklung
 Kundenintegration mit VR
4. Marketing-Mix
 Variantenentwicklung
 3D und VR für Print, Web,
Point-of-Sales, Digital Signage
in der Kommunikation
 Virtual Sell-In, Virtual Training und
Virtual Store in der Distribution
5. Marketing-Kontrolle
 Virtual Store/Test/Training zur
Überprüfung der Zielerreichung
VT im Marketing
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

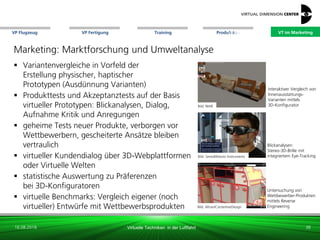

Blickanalysen:
Stereo-3D-Brille mit
integriertem Eye-TrackingBild: SensoMotoric Instruments
Untersuchung von
Wettbewerber-Produkten
mittels Reverse
Engineering
interaktiver Vergleich von
Innenausstattungs-
Varianten mittels
3D-Konfigurator
Marketing: Marktforschung und Umweltanalyse
 Variantenvergleiche in Vorfeld der
Erstellung physischer, haptischer
Prototypen (Ausdünnung Varianten)
 Produkttests und Akzeptanztests auf der Basis
virtueller Prototypen: Blickanalysen, Dialog,
Aufnahme Kritik und Anregungen
 geheime Tests neuer Produkte, verborgen vor
Wettbewerbern, gescheiterte Ansätze bleiben
vertraulich
 virtueller Kundendialog über 3D-Webplattformen
oder Virtuelle Welten
 statistische Auswertung zu Präferenzen
bei 3D-Konfiguratoren
 virtuelle Benchmarks: Vergleich eigener (noch
virtueller) Entwürfe mit Wettbewerbsprodukten Bild: Altran/CenterlineDesign
38
Bild: NIAR
VT im Marketing VT im Marketing
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

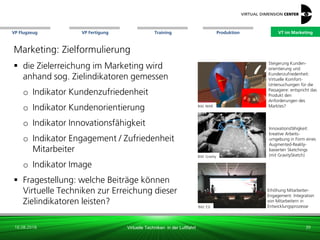

Steigerung Kunden-
orientierung und
Kundenzufriedenheit:
Virtuelle Komfort-
Untersuchungen für die
Passagiere: entspricht das
Produkt den
Anforderungen des
Marktes?Bild: NIAR
Bild: Gravity
Innovationsfähigkeit:
kreative Arbeits-
umgebung in Form eines
Augmented-Reality-
basierten Sketchings
(mit GravitySketch)
Bild: ESI
Erhöhung Mitarbeiter-
Engagement: Integration
von Mitarbeitern in
Entwicklungsprozesse
Marketing: Zielformulierung
 die Zielerreichung im Marketing wird
anhand sog. Zielindikatoren gemessen
o Indikator Kundenzufriedenheit
o Indikator Kundenorientierung
o Indikator Innovationsfähigkeit
o Indikator Engagement / Zufriedenheit
Mitarbeiter
o Indikator Image
 Fragestellung: welche Beiträge können
Virtuelle Techniken zur Erreichung dieser
Zielindikatoren leisten?
39
VT im Marketing
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion
Bild: Ethiopian Airlines
Für gute
Kundenbeziehungen:
Design-Visualisierung
Interieur zur Sicherung
eines gemeinsamen
Verständnisses
Abschätzung der
Effizienz des Einsatzes
von Augmented Reality
Marketing: Strategiefestlegung
Strategie „überlegene, attraktive Produkte“
 Angebot tadelloser Produkte, die für ihren kompletten
Lebenszyklus entwickelt wurden: massives Frontloading
 Wunsch-Produkte des Kunden
 Minimierung von Produktrückrufen
Strategie „überlegene Kundenbeziehungen“
 Erstellung des Angebots gemeinsam mit dem Kunden
 Aufnahme aller Wünsche
 Unmittelbare Aussagen zu Machbarkeit,
Preis, Lieferzeitpunkt, …
Strategie „überlegene, effiziente Prozesse“
 VR/AR-basierte schnelle, sichere
Produktentwicklung, die alle relevanten
Aspekte berücksichtigt
Bild: Rapex
Bild: xxx
Produktrückrufe nach
Produktgruppen in der
Europäischen Union
40
Bild: Testia
VT im Marketing
VP Flugzeug VT im Marketing
16.08.2018 Virtuelle Techniken in der Luftfahrt
VP Fertigung Training Produktion

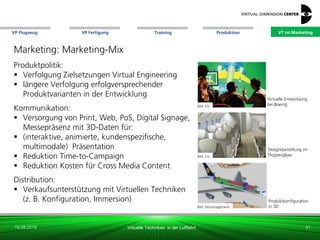

Designdarstellung im
FlugzeugbauBild: ESI
Bild: bitmanagement
Produktkonfiguration
in 3D
Bild: ESI
Virtuelle Entwicklung
bei Boeing
Marketing: Marketing-Mix
Produktpolitik:
 Verfolgung Zielsetzungen Virtual Engineering
 längere Verfolgung erfolgversprechender
Produktvarianten in der Entwicklung
Kommunikation:
 Versorgung von Print, Web, PoS, Digital Signage,
Messepräsenz mit 3D-Daten für:
 (interaktive, animierte, kundenspezifische,
multimodale) Präsentation
 Reduktion Time-to-Campaign
 Reduktion Kosten für Cross Media Content
Distribution:
 Verkaufsunterstützung mit Virtuellen Techniken
(z. B. Konfiguration, Immersion)
41
VT im Marketing
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC
Vielen Dank für Ihre Aufmerksamkeit.
Dr.-Ing. Dipl.-Kfm. Christoph Runde
Virtual Dimension Center (VDC) Fellbach
Auberlenstr. 13
70736 Fellbach
www.vdc-fellbach.de

Weitere ähnliche Inhalte

Ähnlich wie Virtuelle Techniken in der Luftfahrt: VDC-Whitepaper

Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...
Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...
Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...Virtual Dimension Center (VDC) Fellbach

PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen Anwendungen“
PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen  Anwendungen“PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen  Anwendungen“
PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen Anwendungen“Virtual Dimension Center (VDC) Fellbach


Ähnlich wie Virtuelle Techniken in der Luftfahrt: VDC-Whitepaper (20)

Whitepaper Virtuelle Techniken im Sondermaschinenbau
Whitepaper Virtuelle Techniken im SondermaschinenbauWhitepaper Virtuelle Techniken im Sondermaschinenbau
Whitepaper Virtuelle Techniken im Sondermaschinenbau

VR / AR / MR in MRO & Service: VDC-Whitepaper
VR / AR / MR in MRO & Service: VDC-WhitepaperVR / AR / MR in MRO & Service: VDC-Whitepaper
VR / AR / MR in MRO & Service: VDC-Whitepaper

VDC-Newsletter 2014-02
VDC-Newsletter 2014-02VDC-Newsletter 2014-02
VDC-Newsletter 2014-02

Whitepaper Virtuelle Techniken in der Fabrikplanung
Whitepaper Virtuelle Techniken in der FabrikplanungWhitepaper Virtuelle Techniken in der Fabrikplanung
Whitepaper Virtuelle Techniken in der Fabrikplanung

Einsatzgebiete von VR-Professionals in der Wirtschaft
Einsatzgebiete von VR-Professionals in der WirtschaftEinsatzgebiete von VR-Professionals in der Wirtschaft
Einsatzgebiete von VR-Professionals in der Wirtschaft

Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...
Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...
Luft- und Raumfahrt-Anwendungen Virtual Reality & Augmented Reality: VDC-Whit...

VDC-Newsletter 2015-11
VDC-Newsletter 2015-11VDC-Newsletter 2015-11
VDC-Newsletter 2015-11

VDC-Newsletter 2016-07
VDC-Newsletter 2016-07VDC-Newsletter 2016-07
VDC-Newsletter 2016-07

VDC Newsletter 2009-01
VDC Newsletter 2009-01VDC Newsletter 2009-01
VDC Newsletter 2009-01

VDC Newsletter 2014-05
VDC Newsletter 2014-05VDC Newsletter 2014-05
VDC Newsletter 2014-05

VDC-Newsletter 2013-12
VDC-Newsletter 2013-12VDC-Newsletter 2013-12
VDC-Newsletter 2013-12

VDC-Newsletter 2016-08
VDC-Newsletter 2016-08VDC-Newsletter 2016-08
VDC-Newsletter 2016-08

VDC Newsletter 2015-03
VDC Newsletter 2015-03VDC Newsletter 2015-03
VDC Newsletter 2015-03

VDC-Newsletter April 2021
VDC-Newsletter April 2021 VDC-Newsletter April 2021
VDC-Newsletter April 2021

VDC Newsletter 2010-03
VDC Newsletter 2010-03VDC Newsletter 2010-03
VDC Newsletter 2010-03

VDC Newsletter 2014-04
VDC Newsletter 2014-04VDC Newsletter 2014-04
VDC Newsletter 2014-04

Whitepaper Virtuelle Techniken im Handel
Whitepaper Virtuelle Techniken im HandelWhitepaper Virtuelle Techniken im Handel
Whitepaper Virtuelle Techniken im Handel

PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen Anwendungen“
PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen  Anwendungen“PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen  Anwendungen“
PM VDC veröffentlicht Whitepaper „Virtuelle Techniken in textilen Anwendungen“

VDC Newsletter 2006-01
VDC Newsletter 2006-01VDC Newsletter 2006-01
VDC Newsletter 2006-01

VDC-Newsletter 2016-05
VDC-Newsletter 2016-05VDC-Newsletter 2016-05
VDC-Newsletter 2016-05


Mehr von Virtual Dimension Center (VDC) Fellbach

XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...Virtual Dimension Center (VDC) Fellbach

PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...Virtual Dimension Center (VDC) Fellbach


Mehr von Virtual Dimension Center (VDC) Fellbach (20)

VDC Newsletter November 2022.pdf
VDC Newsletter November 2022.pdfVDC Newsletter November 2022.pdf
VDC Newsletter November 2022.pdf

2022-11 PM VDC-Mitgliederversammlung.pdf
2022-11 PM VDC-Mitgliederversammlung.pdf2022-11 PM VDC-Mitgliederversammlung.pdf
2022-11 PM VDC-Mitgliederversammlung.pdf

2022-11 PM 20 Jahre VDC.pdf
2022-11 PM 20 Jahre VDC.pdf2022-11 PM 20 Jahre VDC.pdf
2022-11 PM 20 Jahre VDC.pdf

VDC-Newsletter September 2022
VDC-Newsletter September 2022VDC-Newsletter September 2022
VDC-Newsletter September 2022

VDC-Newsletter August 2022
VDC-Newsletter August 2022VDC-Newsletter August 2022
VDC-Newsletter August 2022

VDC-Newsletter Juli 2022
VDC-Newsletter Juli 2022VDC-Newsletter Juli 2022
VDC-Newsletter Juli 2022

VDC-Newsletter Juni 2022
VDC-Newsletter Juni 2022VDC-Newsletter Juni 2022
VDC-Newsletter Juni 2022

VDC-Newsletter Mai 2022
VDC-Newsletter Mai 2022VDC-Newsletter Mai 2022
VDC-Newsletter Mai 2022

VDC-Newsletter April 2022
VDC-Newsletter April 2022VDC-Newsletter April 2022
VDC-Newsletter April 2022

VDC-Newsletter März 2022
VDC-Newsletter März 2022VDC-Newsletter März 2022
VDC-Newsletter März 2022

VDC-Newsletter Februar 2022
VDC-Newsletter Februar 2022VDC-Newsletter Februar 2022
VDC-Newsletter Februar 2022

Whitepaper zur standardisierten Indoor-Ortung mit omlox
Whitepaper zur standardisierten Indoor-Ortung mit omloxWhitepaper zur standardisierten Indoor-Ortung mit omlox
Whitepaper zur standardisierten Indoor-Ortung mit omlox

XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...

VDC Newsletter Januar 2022
VDC Newsletter Januar 2022VDC Newsletter Januar 2022
VDC Newsletter Januar 2022

VDC- Newsletter Dezember 2021
VDC- Newsletter Dezember 2021VDC- Newsletter Dezember 2021
VDC- Newsletter Dezember 2021

VDC Newsletter November 2021
VDC Newsletter November 2021VDC Newsletter November 2021
VDC Newsletter November 2021

VDC Newsletter Juli 2020
VDC Newsletter Juli 2020VDC Newsletter Juli 2020
VDC Newsletter Juli 2020

2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft

PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...

PM: VDC veröffentlicht Simulations-Steckbriefe
PM: VDC veröffentlicht Simulations-SteckbriefePM: VDC veröffentlicht Simulations-Steckbriefe
PM: VDC veröffentlicht Simulations-Steckbriefe


Virtuelle Techniken in der Luftfahrt: VDC-Whitepaper

  • 1. © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Analyse Einsatz Virtueller Techniken in der Luftfahrt Dr.-Ing. Dipl.-Kfm. Christoph Runde Virtual Dimension Center (VDC) Fellbach Auberlenstr. 13 70736 Fellbach www.vdc-fellbach.de Bild: ESI
  • 2. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtuelle Techniken in der Luftfahrt 2 Virtual Prototyping Flugzeug Virtual Prototyping Fertigung Training Marketing  Fabrikplanung: Zielfestlegung o -  Grundlagenermittlung o Bestandsaufnahme  Fabrik-Konzeptplanung o Architektur, Mediensysteme o Generalbebauung o Layoutplanung o Materialfluss, Logistik  Fabrik-Detailplanung o Arbeitsschutz, Arbeitssicherheit o Automatisierungstechnik o DMU Integration o Fertigungsverfahren o Fördertechnik o Montageplanung  Realisierungsvorbereitung o -  Realisierungsüberwachung o Überwachung, Überprüfung  Hochlaufbetreuung o Inbetriebnahme Hochlauf o Inbetriebnahme Training  Projektabschluss o Wissensmanagement  Absicherung Design o Formfindung, Gestaltung o Haptik  Funktionale Absicherung o Virtual Mock-Up o Funktionstauglichkeit Produkt • Strukturmechanik, Ermüdung, Crash • Strömungsmechanik • … • Flugsimulation • Ergonomie,Usability, MMI Design • Assistenzsysteme o Abnahme: • Virtuelle Zertifizierung o Service: • Dokumentation • Reparierbarkeit, Wartbarkeit o Herstellbarkeit • Fertigbarkeit • Montierbarkeit • Baubarkeit • Prozess-Ergonomie  Training Produktion  Training Benutzung  Training Wartung und Reparatur  Marktforschung und Umweltanalyse o Wettbewerbsanalyse o Kundenanalyse  Zielformulierung o Unterstützung verschiedener Zielindikatoren durch Virtuelle Techniken  Strategiefestlegung o Virtuelle Techniken in der Produktentwicklung o Kundenintegration mit Virtuellen Techniken  Marketing-Mix o Variantenentwicklung o Virtuelle Techniken für Print, Web, Point-of-Sales, Digital Signage in der Kommunikation o Virtual Sell-In, Virtual training und Virtual Store in der Distribution  Marketing-Kontrolle o Virtual Store/Test/Training zur Überprüfung der Zielerreichung Produktion  Assistenzsysteme  Qualitätssicherung und Dokumentation
  • 3. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Ethiopian Airlines Designstudie in 3D Bild: Uni Groningen Designreview in einer 4-Seiten-CAVE (Projektionsraum) Designstudie Flugzeugkabine Virtual Prototyping Flugzeug: Absicherung Design Formfindung, Gestaltung  Design: Gestaltung von Gegenständen aller Art nach Kriterien von Funktionalität (z.B. Ergonomie) und Ästhetik [nach http://www.designlexikon.net]  Designklassen [nach P. Gorb]: o Produkt (z.B. Industriedesign, Verpackungsdesign, Service Design) o Information (z.B. Grafik-Design, Branding, Mediendesign, Webdesign) o Umgebung (z.B. Retail-Design, Ausstellungsdesign, Innenarchitektur) Bild: Airbus 3 VP Flugzeug
  • 4. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Fraunhofer IPK Bild: Immersion Klappen-Simulator: Programmierung Kraft- Weg-Verhalten Programmierbarer Drehregler Bedienschnittstelle Virtual Prototyping Flugzeug: Absicherung Design Haptik  Qualitätsanmutung durch Haptik  Anforderung: „blinde“ Bedienung (-> Blickabwendung)  zentral: o haptische Rückmeldung während Betätigung und o Gewinnung ergonomisch verwertbarer Daten zum Design von Betätigungshaptik  haptisch freie programmierbare Schnittstellen erhältlich  dort Drehknöpfe per Stecksystem auswechselbar  Test des Einflusses von Knopf-Größe, -Gewicht, -Form und -Materialität auf das jeweilige Bedienverhalten 4 Bilder: Immersion VP Flugzeug
  • 5. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtual Mock-Up-Modell für VR Virtual Prototyping Flugzeug: funktionale Absicherung Virtual Mock-Up  digitales Gesamtmodell des Flugzeugs  Berücksichtigung aller Planungsgewerke MCA(major component assembly), Innenausbau Elektrik, Hydraulik, …  Kollisionsuntersuchungen  Doppelbelegung von Bauraum  interaktive Untersuchung flexibler Bauteile (Kabel, Schläuche) möglich  Mindestabstände  Grundlage für Baubarkeitsuntersuchungen (Ein-Ausbau-Untersuchungen) Bild: Embraer Bild: ESI Bild: ESI Interaktive Untersuchung flexibler Bauteile (Kabel, Schläuche) vor einer VR-Powerwall Interaktive Schnittebenen-Führung zur Untersuchung der Bauräume 5 VP Flugzeug
  • 6. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtuelle Vogelschlag- Untersuchung Virtual Prototyping Flugzeug: funktionale Absicherung Funktionstauglichkeit – Strukturmechanik  VR-Anwendungen: häufig Weiterverarbeitung (Post Processing) von Daten aus der physikalischen Simulation, etwa Computational Fluid Dynamics (CFD) oder Finite-Elemente-Analyse (FEM) o Steifigkeit o Stoßbelastungen o Schwingungen o Crash o …  starker Einsatz von Interaktionsmetaphern  Unterstützung lokales oder verteiltes kooperatives Arbeiten mit VR  Augmented Reality (AR) für Vergleiche Modell – Versuch Bild: CEI Bild: Lauer & Weiss Bild: ITV Denkendorf Festigkeitssimulation von Schraubverbindungen Simulation einer biaxialen Zugbelastung eines Gewebes: für den Einsatz von Verbundwerkstoffen 6 VP Flugzeug
  • 7. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: CEI Simulation des Ansaugens von Schmutzpartikeln beim Start der Triebwerke Virtual Prototyping Flugzeug: funktionale Absicherung Funktionstauglichkeit – Strömungsmechanik:  Post Processing von Simulationsdaten aus der Strömungsmechanik: o Außenumströmung, Aerodynamik, Auftrieb und Widerstand o Wärmetauscher, Simulation des Kühlmoduls o Elektromagnetische Felder, Hydraulik, Emissionsausbreitung o Klima, Klimageräte und Luftführungen Fahrzeug-Innenraum: HVAC (Heating, Ventilation and Air Conditioning) o Thermisches Design, Thermoanalyse, Defrost Aerodynamik- Untersuchung am virtuellen Prototypen HAVAC- und Atmungssimulation mit Avatar 7 Bild: xx Bild: CEI Bild: CEI VP Flugzeug
  • 8. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Barco Bild: Lufthansa moderner Flugsimulator bei der Lufthansa Virtual Prototyping Flugzeug: funktionale Absicherung Funktionstauglichkeit – Flugsimulation:  Flugverhalten  gefahrlose Offline-Erprobung neuer Assistenzsysteme  Test neuartiger Mensch-Maschine-Schnittstellen  Verhaltensforschung  Head-up-Display-Entwicklung  Design Informationsschnittstelle  Design Reviews  Akustik / NVH  … Bild: British Aerospace VECTA Flight Simulator (Ende 1980er Jahre) 8 Innenansicht Flugsimulator VP Flugzeug
  • 9. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion ESIs Virtual Seat Solution: Evaluation Sitzkomfort, Bewertung Bein- und Bewegungsfreiheit, Absorption von Vibrationen Virtuelle Absicherung der Display-Sichtbarkeit Virtuelle Absicherung der manuellen Erreichbarkeit aller Bedienelemente Bild: ESI Bild: ESI Bild: Optis Virtual Prototyping Flugzeug: funktionale Absicherung Funktionstauglichkeit – Ergonomie & Usability  Frühe Überprüfung der Erreich- und Sichtbarkeit von Bedienelementen  Absicherung Sichtbarkeit sicherheitsrelevanter Bedien- und Display-Elemente, Arbeitsschutz / Arbeitssicherheit  Virtuelle Prüfung des Komforts  Betrachtung der ergonomischen Aspekte für Altersklassen, Perzentile, Somatotypen (Absicherung Produktfunktionalität für großen Bevölkerungsteil)  Betrachtung des Menschen als physische Einflussgröße 9 VP Flugzeug
  • 10. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtuelle Absicherung der Erreichbarkeit und der Bedienbarkeit mit haptischem InterfaceBild: Optis Virtual Prototyping Flugzeug: funktionale Absicherung Funktionstauglichkeit – Ergonomie & Usability 10 VP Flugzeug
  • 11. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion virtuelle Vorzertifizierung von Flugzeugsitzen mit der Virtual Seat Solution (auch EuroNCA, JNCAP) Virtual Prototyping Flugzeug: funktionale Absicherung Bild: CEI Bild: DLR Virtueller Crashtest mit 3D-Dummy 11 Bild: ESI Virtuelle Zertifizierung  Ziel: Abnahme des Aspekte des Flugzeugs ohne physischen Prototyp  Luftfahrt: o virtuelle Vorzertifizierung von Flugzeugsitzen (nach EuroNCA, JNCAP, ChinaNCAP) o numerische Experimente und Analyse schon länger Bestandteil von Zulassungsprozessen o für Aufprall-Simulationen (des Flugzeugs oder Vogelschlag) o Nachstellen von realistischen Umwelt- bedingungen, die im Labor schwer nachzustellen sind (Vibration, Temperatur, Höhe, Umströmungsgeschwindigkeit, realer Lastfall Flügel) Bild: DLR Wasseraufprall (ditching) eines Verkehrsflugzeuges VP Flugzeug
  • 12. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: ESI Bild: Virtalis Virtuelle Überprüfung Wartbarkeit in direkter Interaktion Ein-Ausbau-Untersuchung mit Haptik (Positionsvorgabe und Force-Feedback über mechanisches Gelenkarmsystem) Bild: ESI Virtuelle Überprüfung Wartbarkeit mit Avatar Virtual Prototyping Flugzeug: funktionale Absicherung Service – Wartbarkeit, Reparierbarkeit:  Service Engineering: Überprüfung Zugänglichkeit visuell und manuell  Überprüfung Zugänglichkeit Baugruppen, Verbindungselemente, Schmierstellen, etc. - visuell, - mit Händen und - Werkzeug  alle Varianten untersuchbar  alle Perspektiven und Positionen berücksichtigbar 12 VP Flugzeug
  • 13. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Fraunhofer IPA Simulation industrieller Bauteilereinigung Bild: Visenso Simulation eines Gieß-Prozesses Bild: Visenso Vergleichende Darstellung verschieden eingestellter Fräsvorgänge Virtual Prototyping Flugzeug: funktionale Absicherung Herstellbarkeit - Fertigbarkeit:  Auslegung von Fertigungsverfahren: vielfach eine komplexe räumliche Aufgabenstellung  VR-Anwendungen: Post Processing von Daten aus der CFD oder FEM  simulative Auslegung von Fertigungsverfahren  Analyse alternativer Fertigungsprozess- Konfigurationen 13 VP Flugzeug
  • 14. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Montage-Prüfung mit 2-Hand-Interaktion VR Virtual Prototyping Flugzeug: funktionale Absicherung Herstellbarkeit - Baubarkeit und Montierbarkeit:  Virtuelle Umgebungen mit Kollisionserkennung und Abgleitsimulation finden Einsatz bei der Untersuchung von Montage und Demontage  dazu wird die Position und Orientierung eines ein-/aus-zubauenden Bauteils mit einem räumlichen Eingabesystem vorgegeben  Überprüfung Montagehilfen  auch Einsatz von Geometrie-Prototyp (etwa aus 3D-Druck), der an 1 oder 2 haptische Endgeräte (Force Feedback) eingehängt ist  Kollisionsausgabe akustisch, graphisch oder haptisch Bild: Optis Bild: ESI Bild: xxx Subjektive Beurteilung der Baubarkeit durch interaktive Navigation durch das Modell Virtuelle Untersuchung des Einsatzes von Hebezeugen 14 Bild: ESI VP Flugzeug
  • 15. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Bharathiar University Bild: Optis Bild: ESI Virtual Prototyping Flugzeug: funktionale Absicherung Herstellbarkeit - Prozess-Ergonomie (Produkt-immanent):  Komfort- und Erreichbarkeitsanalysen  Sichtbarkeitsanalysen  Kollisionsüberprüfungen  Realitätsnahe Bewegungssimulation  Menschmodelle aus Anthropometrie- Datenbank zur statistischen Körperformdimensionierung  Powerwall mit Flysticks [aber: Akkommodationskonflikt]  Einsatz von Head Mounted Displays Ergonomie- Untersuchungen über direkte Interaktion in VR 15 Ergonomie- Untersuchung mit 3D-Menschmodell Überprüfung der Montage-Ergonomie mit Avatar, der über einen realen Nutzer mittels Motion Capturing gesteuert wird VP Flugzeug
  • 16. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion  Phase 4 – Detailplanung o Arbeitsschutz / Arbeitssicherheit o Automatisierungstechnik o DMU-Integration o Fertigungsverfahren o Fördertechnik o Montageplanung  Phase 5 – Realisierungsvorbereitung  Phase 6 – Realisierungsüberwachung  Phase 7 – Hochlaufbetreuung o Inbetriebnahme: Hochlauf o Inbetriebnahme: Training  Phase 8 – Projektabschluss o Wissensmanagement Virtual Prototyping Fertigung: Übersicht Fabrikplanung:  Projektarten: o Neuplanung einer Fabrik o Erweiterung o Reorganisation einer bereits existierenden Fabrik  Phase 1 – Zielfestlegung  Phase 2 – Grundlagenermittlung o Bestandaufnahme  Phase 3 – Konzeptplanung o Architektur/Mediensysteme o Generalbebauung o Layoutplanung o Materialfluss/Logistik 16 VP Fertigung
  • 17. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtual Prototyping Fertigung: Grundlagenermittlung  Bestandsaufnahme: Informations- beschaffung und -auswertung als Grundlage für folgende Planungen  Erstellung Mengengerüst für spätere Ablaufsimulation  bei Umplanung (Brown-Field-Projekte): Dokumentation und Validierung aktueller Realisierungsstand (CAD-Pläne, 3D-Dokumentationen usw.) und Soll-Ist Abgleich zur Validierung  simulative Machbarkeitsstudien für geeignete Fertigungsverfahren 17 Bild: Scantec 3D Laser-Scan einer kompletten Anlage Bild: Visenso Fließpressen: Simulation Bild: Scantec 3D Mischdatenverarbeitung Laserscan (grau) und CAD (farbig) zur Vermeidung doppelter Bauraum- belegung VP Fertigung
  • 18. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtual Prototyping Fertigung: Konzeptplanung  Generalbebauung: 3D-Variantenvisualisierung von Generalbebauung und Fabrikgebäude  Planung Gebäudeinfrastruktur  Layoutplanung: Dimensionierung und Strukturierung von Flächen und Lagern (Groblayout) in 2D/3D mit interaktivem Planungstisch: 2D-Layout auf Tischoberfläche, 3D an der Wand, interaktive Klötzchen zum Platzieren von Objekten (Maschinen, etc.) auf Tisch  Absicherung durch Materialfluss- und Logistiksimulation  Virtual Walkthrough durch Fabrik Bild: xxxxxxx Bild: xxx Bild: xxx Entscheidungspunkte bei einem Flugzeugbauer: Dock- vs. Fließfertigung, Transportsystem, Arbeitsbühnen 18 Bild: Fh-PA Visualisierung Generalbebauung Daimler Rastatt Bild: VDC Sitzung zur Layoutplanung am Fabrikplanungstisch Bild: Fh-IPA VP Fertigung
  • 19. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Ermittlung Vorgabezeiten durch Bearbeitung einer VR-Szene (Montage Motor); Einträge erscheinen automatisch in der linken Tabelle) Simulation Fließpressen Virtuelle Arbeitsplatzplanung mit: visTABLE® Virtual Prototyping Fertigung: Detailplanung  Planung Förder-, Montage-, Automatisierungstechnik im Hinblick auf Effizienz, Sicherheit und Ergonomie  virtuelle Inbetriebnahme geometrisch-logischer Modelle  Verfahrensabsicherung durch Fertigungssimulation  manuelle Montagetätigkeiten über o 3D-Menschmodelle oder o VR (Tracking, Motion Capturing) nachbildbar  Arbeitsschutz und Arbeitssicherheit: Absicherung mit interaktivem 3D-Modell  Integration in Fabrik-DMUs o geometrische Integration o funktionale Integration o produktionstechnische Integration Bild: xxx Bild: Altran 19 Bild: Visenso Bild: PlaVis VP Fertigung
  • 20. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtual Prototyping Fertigung: Realisierungsüberwachung  Koordination, Überwachung und Dokumentation der Realisierung  VR für Soll-Ist-Abgleich des umgesetzten Stands mit Mischdatenverarbeitung (Laser-Scans vs. 3D-Konstruktion)  AR –Überblendung Soll-Planung über aktuellen Stand  Ziele: o Qualitätskontrolle o Projekt-Controlling (z.B. Abrechnung geleisteter Arbeiten) 20 Bild: Re‘flekt AR-gestützte Einplanung neuer Objekte in Bestand Bild: TU München AR-Einplanung in Bestand: Fördertechnik Bild: Scantec 3D aus einem Laserscan rückgeführtes 3D-Modell VP Fertigung
  • 21. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Fh-IPA Bild: RIF 3D-Modell einer automatisierten Montagelinie Hardware-in-the-Loop: physische Steuerung gegen virtuelles Modell Bild: ESI Bediensicherheit und Handhabung lassen sich frühzeitig am digitalen Modell untersuchen. Virtual Prototyping Fertigung: Hochlaufbetreuung Inbetriebnahme: Virtual Ramp-Up  virtuelle Auslegung Sensorik, Aktorik  Vermeidung Kollisionen, Deadlocks  Hardware-in-the-Loop-Simulationen  Übertragung von Steuerungscode (Offline- Programmierung) auf physische Anlagen  Verkürzung Hochlaufzeit durch Simulations- gestützte Vorab-Tests bei gleichzeitig verbessertem Reifegrad der Planung von Robotik und Automatisierungssystemen Inbetriebnahme: Training  [später: Folie „Training Produktion“] 21 VP Fertigung
  • 22. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Virtual Prototyping Fertigung: Projektabschluss  Bewertung des zurückliegenden Projekts und Sicherung des erzielten Wissens  Sicherung 3D-Geometriedaten aus Phase 2 (Grundlagenermittlung) und Phase 6 (Realisierungsüberwachung)  Sicherung Fabrik-DMU-Modell und aller Simulationsmodelle aus Phase 4 (Detailplanung)  Sicherung 3D-Wissensmanagementsystem aus Phase 7 (Hochlaufbetreuung)  4 Wissensarten in Virtuellen Umgebungen: Positions-, Struktur-, Verhaltens-, Prozedurwissen  4 Lernmöglichkeiten in Virtuellen Umgebungen: räumliches, konzeptuelles, motorisches, prozedurales Lernen 22 Bild: Fraunhofer IPA Bild: VRMMP Bild: VRMMP Örtlichkeit und Aussage einer Anzeige Funktionsweise eines Prozesses Integrales 3D-Gesamtmodell aus Layout, Fördertechnik und Robotik VP Fertigung
  • 23. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Darstellung einer Nachtszene im Flugsimulator Training – Benutzung  Flugsimulatoren: sicheres Training für angehenden Piloten o Verständnis aller Anzeigen o Bedienung, Handhabung o spezielles Fahrzeugverhalten o große Fahrzeuge, hohe Sitzpositionen o unübersichtliche Fahrzeugbereiche  gefahrlose Simulation und Training von kritischen Situationen  Sichtbehinderungen (auch Nachtsicht)  Kommunikation mit anderen (zB. Flugwarte) Bild: xxx 23 Bild: Halldale Nutzung eines FlugsimulatorsBild: Barco Bild: Barco Sphärische Projektion für einen Flugsimulator Training
  • 24. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Blick in den Simulator eines Flughafen-Towers Training – Benutzung  Simulatoren für Flughafen-Tower und Leitstellen o Verständnis aller Anzeigen o Bedienung, Handhabung o Arbeitsabläufe o Überwachung und Erfassen der Situation auf dem Flughafen (simulierte Fenster) o Umgang mit Sichtbehinderungen o Kommunikation (v.a. mit Piloten) Bild: xxx 24 Bild: Barco Blick in den Simulator eines Flughafen-TowersBild: Barco Bild: Barco Blick in den Simulator eines Flughafen-Towers Training
  • 25. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion haptisch unterstütztes AusbautrainingBild: Haption Virtuelles Reparatur- Training mit Head Mounted Display und haptischem Interface Interaktive Reparaturumgebung Training – Wartung/Reparatur/Instandhaltung  Abläufe, Prozesswissen, Beschädigungsgefahren  Lernkonzepte: Vorführen – Begleiten – Prüfen  Werkzeugeinsatz  alle Varianten  alle Perspektiven  [animierte] AR-Aufprojektion (verdeckte Einbauten auf reales Fahrzeug) Bild: xxx 25 Bild: NASA Bild: Altran Training
  • 26. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Haption Montagetraining in der CAVE von PSA Peugeot Citroën Lackiertrainer SimSpray Training – Herstellung/Produktion  bei Nicht-Verfügbarkeit von Fabrik/Anlage/Gerät  auch im Vorfeld  gefahrlos (für Mensch und Maschine)  ggf. kostengünstiger  3D-basierte Operator-Training-Simulatoren (OTS) 26 Bild: SimSpray Bild: Optis Montagetraining mit Avatar, der über einen realen Nutzer mittels Motion Capturing gesteuert wird Training
  • 27. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Altran/CenterlineDesign Schemabild der LASER-Projektion Bild: Altran/CenterlineDesign Fotoaufnahme der Sicht auf die Projektionsstelle Produktion: Assistenzsysteme LASER-Projektion  zur Qualitätssicherung  Anzeige der Montagepositionen für Klammern, Kabelbaum und weitere Systeme  Führungsfunktion für das Bohren und Ausschneiden 27 Produktion
  • 28. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Testia Montage einer Klammer an der projizierten Stelle Bild: Testia Gesamtprojektion und Anzeige des nächsten Arbeitsschritts 3D-Erfassungs- und Projektionseinheit Produktion: Assistenzsysteme Augmented-Reality-Projektion  SART-Augmented-Reality-Projektionssystem für o Inspektion o Qualitätssicherung (Soll-Ist-Abgleich) o Installations-Anweisungen o Anleitungen per Video-Projektion (also Film mit Anweisungen)  3D-Erfassungseinheit (Tiefenbildkamera) dient zur Referenzierung der Projektion relativ zum 3D-Objekt Bild: Testia 28 Produktion
  • 29. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Testia DMU Browser mit Führungsfunktion Bild: Boeing AR-unterstützte Kabelbaum-Montage mit Datenbrille (1992) Verfolgung der A350-Flügelbefestigung Produktion: Assistenzsysteme Tablet-PC-basierte Augmented Reality  DMU-Viewer  ortsrichtige Anzeige von Meta-Informationen mittels AR über DMU  ortsrichtige Anzeige von Produkt- und Prozessinformationen mittels AR über DMU Smart-Glasses basierte Augmented Reality  seit langem Wunschvorstellung  Hardware (Smart Glasses) aktuell noch nicht praktisch einsatzfähig für Augmented Reality Bild: Testia 29 Produktion
  • 30. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: xxx Änderungen erfassen Vergleich 3D-Scan mit CAD MCAx -Messarm Produktion: Qualitätssicherung und Dokumentation Scanning und Reverse Engineering  MCAx: kleine bis mittelgroße Teile 3D-erfassen  MCAx-Koordinaten-Messarm: o präzise, o zuverlässig, o einfach zu verwenden (manuell), o transportabel  7-Achs-Mess-System 30 3D-Scan nach CAD Bilder: Altran/CenterlineDesign Produktion
  • 31. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Strukturtests und -messungen Struktur-Scannen optischer Scanner Produktion: Qualitätssicherung und Dokumentation Scanning und Reverse Engineering  K-Serie: mittelgroße bis große Bauteile erfassen  tragbares System K-Serie Optisches Koordinaten Messsystem  keinerlei mechanische Einschränkungen: frei aufstellen und gewünschte Punkte oder Oberflächen erfassen o Strukturtests und –messungen o Schadensüberwachung o Türverspannung o Struktur-Scannen 31 Bilder: Altran/CenterlineDesign Produktion
  • 32. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion optisches Messsystem im Einsatz Abweichungen von Panels in 2 Achsen optische 3D-Objekterfassung Produktion: Qualitätssicherung und Dokumentation Scanning und Reverse Engineering  LASER Radar: großräumige Messtechnik  keine Verwechslung benachbarter Innenverkleidungen  automatische Teilevermessung  automatische Werkzeugvermessung  Dickenberechnung  Verifizierung des Profils der Außenhülle  Skripte möglich für automatisches Vermessen vieler Bauteile 32 Bilder: Altran/CenterlineDesign 2D-Schnitt durch 3D-Scan des Flügels Produktion
  • 33. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Zusammenbau der MCAs Bilder: Altran/CenterlineDesign Vermessung des Gesammenzusammenbaus Laserscaneinheit Produktion: Qualitätssicherung und Dokumentation Scanning und Reverse Engineering  iGPS– großräumliche Messtechnik  MCA(major component assembly)- Vorbereitung und –Montage  MCA-Zusammenbau  Verifikation der Aerodynamik und Symmetrie 33 Produktion
  • 34. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion gescanntes 3D-Modell des Hubschraubers Bilder: Altran/CenterlineDesign gescanntes 3D-Modell eines Flugzeugteils Surphaser Produktion: Qualitätssicherung und Dokumentation Scanning und Reverse Engineering  Surphaser: großräumige Messtechnik  der Surphaser scannt sowohl auf kurze als auch auf mittlere Distanzen: 1m bis 130m  damit geeignet für Reverse Engineering  Submillimeter-Genauigkeit  Scanrate von bis zu 1 Million Punkte pro Sekunde 34 Produktion
  • 35. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Marker-Positionen Bilder: Altran/CenterlineDesign graphische Überlagerung reale Perspektive und 3D-Computergraphik Marker Produktion: Qualitätssicherung und Dokumentation Mobile CAD-Nutzung und Augmented Reality  graphische Überlagerung realer Objekte mit virtuellen 3D-Daten für Qualitätssicherung  für Dokumentation: Screenshots  papierlose Montage 35 Produktion
  • 36. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Testia graphische Überlagerung umgesetzter Stand zu Soll-Vorgaben Bild: Altran/CenterlineDesign Detaillierte Blick auf die Stellplätze der Servierwagen (Trolleys) Fixierter Tablet-PC mit AR-Szene Produktion: Qualitätssicherung und Dokumentation Einsatz von Augmented Reality  Einsatz von Tablet-PCs: Kamera nimmt Reabild auf; Anzeige des zusammengesetzten Bildes auf dem Display  ggf. Halterung zum Fixieren des Tablet PCs  Soll-Ist-Abgleiche  Anzeige noch fehlender Bauteile  Aufnahme (Digitalisierung) neuen Wissens über mobile Endgeräte (Kameraaufnahmen, Sensordatenerfassung etc.); Ablage zwecks Dokumentation und Teilen mit anderen (etwa über Wissensmanagementsysteme und Soziale Medien)  [Wissensarten in Virtuellen Umgebungen: Positions-, Struktur-, Verhaltens- und Prozedurwissen] Bild: Altran/CenterlineDesign 36 Produktion
  • 37. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Marketing: Virtuelle Techniken im Marketingprozess: 5 Schritte 37 1. Marktforschung und Umweltanalyse  Wettbewerbsanalyse: Benchmarks  Kundenanalyse  Virtual Store  Tests & Präsentation  Kundendialog 2. Zielformulierung  Auftragsabsicherung und Mass Customization  Kreativitätsunterstützung  Kundenintegration mit VR  Überwindung der Digitalen Kluft  High-Tech-Image 3. Strategiefestlegung  Virtual Engineering in der Produktentwicklung  Kundenintegration mit VR 4. Marketing-Mix  Variantenentwicklung  3D und VR für Print, Web, Point-of-Sales, Digital Signage in der Kommunikation  Virtual Sell-In, Virtual Training und Virtual Store in der Distribution 5. Marketing-Kontrolle  Virtual Store/Test/Training zur Überprüfung der Zielerreichung VT im Marketing
  • 38. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Blickanalysen: Stereo-3D-Brille mit integriertem Eye-TrackingBild: SensoMotoric Instruments Untersuchung von Wettbewerber-Produkten mittels Reverse Engineering interaktiver Vergleich von Innenausstattungs- Varianten mittels 3D-Konfigurator Marketing: Marktforschung und Umweltanalyse  Variantenvergleiche in Vorfeld der Erstellung physischer, haptischer Prototypen (Ausdünnung Varianten)  Produkttests und Akzeptanztests auf der Basis virtueller Prototypen: Blickanalysen, Dialog, Aufnahme Kritik und Anregungen  geheime Tests neuer Produkte, verborgen vor Wettbewerbern, gescheiterte Ansätze bleiben vertraulich  virtueller Kundendialog über 3D-Webplattformen oder Virtuelle Welten  statistische Auswertung zu Präferenzen bei 3D-Konfiguratoren  virtuelle Benchmarks: Vergleich eigener (noch virtueller) Entwürfe mit Wettbewerbsprodukten Bild: Altran/CenterlineDesign 38 Bild: NIAR VT im Marketing VT im Marketing
  • 39. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Steigerung Kunden- orientierung und Kundenzufriedenheit: Virtuelle Komfort- Untersuchungen für die Passagiere: entspricht das Produkt den Anforderungen des Marktes?Bild: NIAR Bild: Gravity Innovationsfähigkeit: kreative Arbeits- umgebung in Form eines Augmented-Reality- basierten Sketchings (mit GravitySketch) Bild: ESI Erhöhung Mitarbeiter- Engagement: Integration von Mitarbeitern in Entwicklungsprozesse Marketing: Zielformulierung  die Zielerreichung im Marketing wird anhand sog. Zielindikatoren gemessen o Indikator Kundenzufriedenheit o Indikator Kundenorientierung o Indikator Innovationsfähigkeit o Indikator Engagement / Zufriedenheit Mitarbeiter o Indikator Image  Fragestellung: welche Beiträge können Virtuelle Techniken zur Erreichung dieser Zielindikatoren leisten? 39 VT im Marketing
  • 40. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Bild: Ethiopian Airlines Für gute Kundenbeziehungen: Design-Visualisierung Interieur zur Sicherung eines gemeinsamen Verständnisses Abschätzung der Effizienz des Einsatzes von Augmented Reality Marketing: Strategiefestlegung Strategie „überlegene, attraktive Produkte“  Angebot tadelloser Produkte, die für ihren kompletten Lebenszyklus entwickelt wurden: massives Frontloading  Wunsch-Produkte des Kunden  Minimierung von Produktrückrufen Strategie „überlegene Kundenbeziehungen“  Erstellung des Angebots gemeinsam mit dem Kunden  Aufnahme aller Wünsche  Unmittelbare Aussagen zu Machbarkeit, Preis, Lieferzeitpunkt, … Strategie „überlegene, effiziente Prozesse“  VR/AR-basierte schnelle, sichere Produktentwicklung, die alle relevanten Aspekte berücksichtigt Bild: Rapex Bild: xxx Produktrückrufe nach Produktgruppen in der Europäischen Union 40 Bild: Testia VT im Marketing
  • 41. VP Flugzeug VT im Marketing 16.08.2018 Virtuelle Techniken in der Luftfahrt VP Fertigung Training Produktion Designdarstellung im FlugzeugbauBild: ESI Bild: bitmanagement Produktkonfiguration in 3D Bild: ESI Virtuelle Entwicklung bei Boeing Marketing: Marketing-Mix Produktpolitik:  Verfolgung Zielsetzungen Virtual Engineering  längere Verfolgung erfolgversprechender Produktvarianten in der Entwicklung Kommunikation:  Versorgung von Print, Web, PoS, Digital Signage, Messepräsenz mit 3D-Daten für:  (interaktive, animierte, kundenspezifische, multimodale) Präsentation  Reduktion Time-to-Campaign  Reduktion Kosten für Cross Media Content Distribution:  Verkaufsunterstützung mit Virtuellen Techniken (z. B. Konfiguration, Immersion) 41 VT im Marketing
  • 42. © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Vielen Dank für Ihre Aufmerksamkeit. Dr.-Ing. Dipl.-Kfm. Christoph Runde Virtual Dimension Center (VDC) Fellbach Auberlenstr. 13 70736 Fellbach www.vdc-fellbach.de
