Triple - scan - Technik nach Dr.
GrossEin neues und effektives Protokoll für computer-
assistierte 3D-Implantatplanung und transmukosale
Implantatinsertion in teilbezahnter Indikation
Dr. Michael Gross
Implantologe und internationaler Referent
Scientific consultant für die Implantologie
Programm
• Klassisches Protokoll: dual scan
technique
• Guided surgery und immediate loading
• Simplifizierte Instrumentierung zur
Indikationserweiterung
• Triple scan Technik und Fallbeispiele
• Klinischer support und Ausbildung
Programm
• Klassisches Protokoll: dual scan
technique
• Guided surgery und immediate loading
• Simplifizierte Instrumentierung zur
Indikationserweiterung
• Triple scan Technik und Fallbeispiele
• Klinischer support und Ausbildung

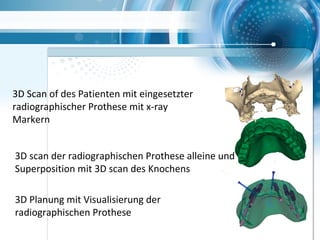

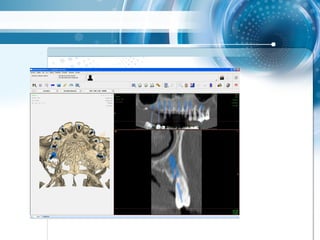

3D Planung mit Visualisierung der
radiographischen Prothese
3D scan der radiographischen Prothese alleine und
Superposition mit 3D scan des Knochens
3D Scan of des Patienten mit eingesetzter
radiographischer Prothese mit x-ray
Markern

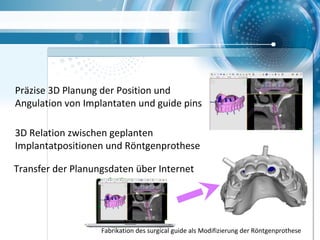

Transfer der Planungsdaten über Internet

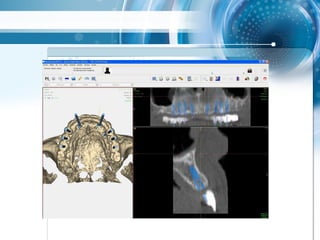

Präzise 3D Planung der Position und
Angulation von Implantaten und guide pins

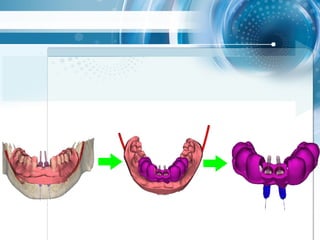

3D Relation zwischen geplanten
Implantatpositionen und Röntgenprothese

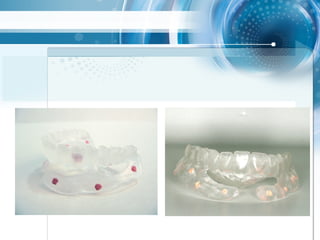

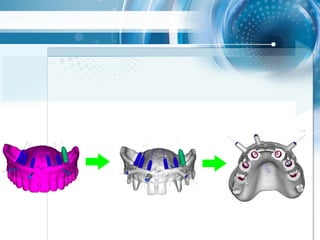

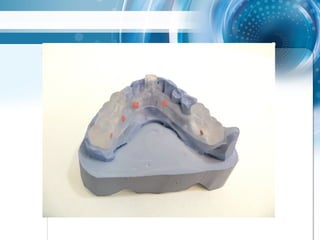

Fabrikation des surgical guide als Modifizierung der Röntgenprothese

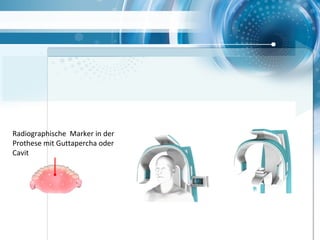

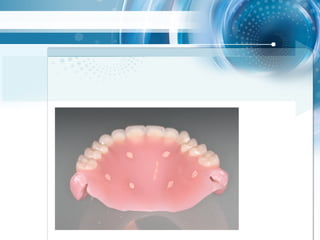

Radiographische Marker in der
Prothese mit Guttapercha oder
Cavit

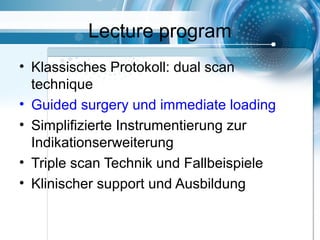

Lecture program
• Klassisches Protokoll: dual scan
technique
• Guided surgery und immediate loading
• Simplifizierte Instrumentierung zur
Indikationserweiterung
• Triple scan Technik und Fallbeispiele
• Klinischer support und Ausbildung
Guided surgery und immediate loading
• Das Dual scan protocol wurde für zahnlose
Indikation mit immediate loading entwickelt
• Beworben als teeth-in-a-day mit präfabrizierter
Restaurierung
• Dies erfordert Implantatinsertion durch die Bohrschablone
und somit Titan-sleeves in der Bohrschablone
• Dies erforderte die Entwicklung implantatspezifischer
Chirurgie-kits für guided surgery mit einer Vielzahl von
Komponenten– Kosten –
• Falls nicht alle geplanten Implantate die erforderliche
Primärstabilität aufweisen, ist die präfabrizierte
Restaurierung nicht verwendbar
Programm
• Klassisches Protokoll: dual scan
technique
• Guided surgery und immediate loading
• Simplifizierte Instrumentierung zur
Indikationserweiterung
• Triple scan Technik und Fallbeispiele
• Klinischer support und Ausbildung

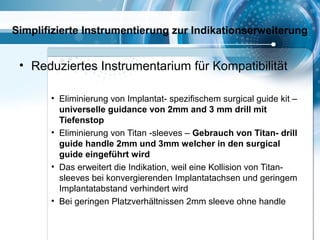

Simplifizierte Instrumentierung zur Indikationserweiterung
• Reduziertes Instrumentarium für Kompatibilität
• Eliminierung von Implantat- spezifischem surgical guide kit –
universelle guidance von 2mm and 3 mm drill mit
Tiefenstop

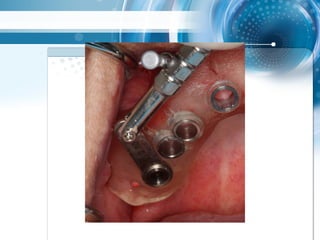

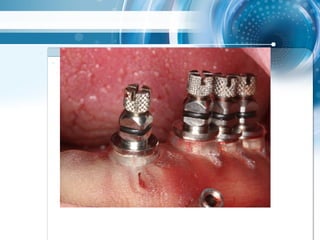

• Eliminierung von Titan -sleeves – Gebrauch von Titan- drill
guide handle 2mm und 3mm welcher in den surgical
guide eingeführt wird
• Das erweitert die Indikation, weil eine Kollision von Titan-
sleeves bei konvergierenden Implantatachsen und geringem
Implantatabstand verhindert wird
• Bei geringen Platzverhältnissen 2mm sleeve ohne handle

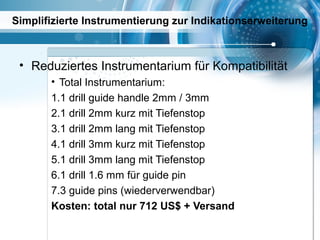

Simplifizierte Instrumentierung zur Indikationserweiterung
• Reduziertes Instrumentarium für Kompatibilität
• Total Instrumentarium:
1.1 drill guide handle 2mm / 3mm
2.1 drill 2mm kurz mit Tiefenstop
3.1 drill 2mm lang mit Tiefenstop
4.1 drill 3mm kurz mit Tiefenstop
5.1 drill 3mm lang mit Tiefenstop
6.1 drill 1.6 mm für guide pin
7.3 guide pins (wiederverwendbar)
Kosten: total nur 712 US$ + Versand

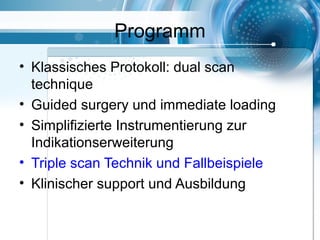

Programm
• Klassisches Protokoll: dual scan
technique
• Guided surgery und immediate loading
• Simplifizierte Instrumentierung zur
Indikationserweiterung
• Triple scan Technik und Fallbeispiele
• Klinischer support und Ausbildung

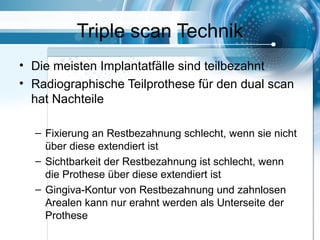

Triple scan Technik
• Die meisten Implantatfälle sind teilbezahnt
• Radiographische Teilprothese für den dual scan
hat Nachteile
– Fixierung an Restbezahnung schlecht, wenn sie nicht
über diese extendiert ist
– Sichtbarkeit der Restbezahnung ist schlecht, wenn
die Prothese über diese extendiert ist
– Gingiva-Kontur von Restbezahnung und zahnlosen
Arealen kann nur erahnt werden als Unterseite der
Prothese

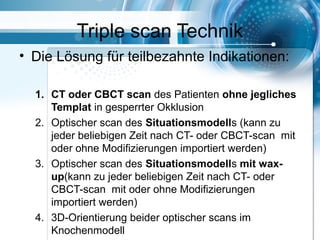

Triple scan Technik
• Die Lösung für teilbezahnte Indikationen:
1. CT oder CBCT scan des Patienten ohne jegliches
Templat in gesperrter Okklusion
2. Optischer scan des Situationsmodells (kann zu
jeder beliebigen Zeit nach CT- oder CBCT-scan mit
oder ohne Modifizierungen importiert werden)
3. Optischer scan des Situationsmodells mit wax-
up(kann zu jeder beliebigen Zeit nach CT- oder
CBCT-scan mit oder ohne Modifizierungen
importiert werden)
4. 3D-Orientierung beider optischer scans im
Knochenmodell

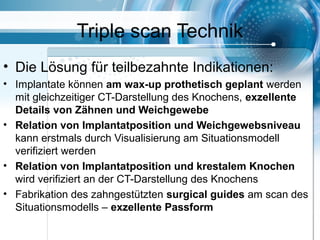

Triple scan Technik
• Die Lösung für teilbezahnte Indikationen:
• Implantate können am wax-up prothetisch geplant werden
mit gleichzeitiger CT-Darstellung des Knochens, exzellente
Details von Zähnen und Weichgewebe
• Relation von Implantatposition und Weichgewebsniveau
kann erstmals durch Visualisierung am Situationsmodell
verifiziert werden
• Relation von Implantatposition und krestalem Knochen
wird verifiziert an der CT-Darstellung des Knochens
• Fabrikation des zahngestützten surgical guides am scan des
Situationsmodells – exzellente Passform

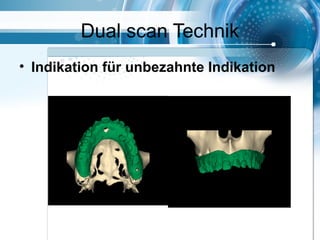

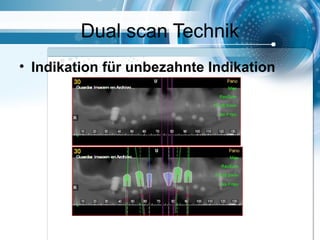

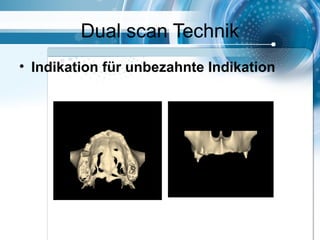

Dual scan Technik
• Indikation für unbezahnte Indikation

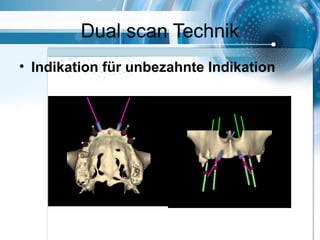

Dual scan Technik
• Indikation für unbezahnte Indikation

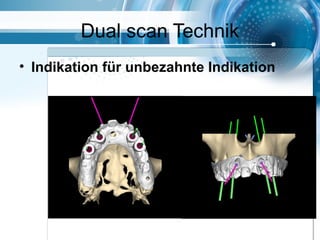

Dual scan Technik
• Indikation für unbezahnte Indikation
Dual scan Technik
• Indikation für unbezahnte Indikation
Dual scan Technik
• Indikation für unbezahnte Indikation

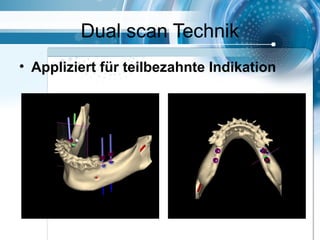

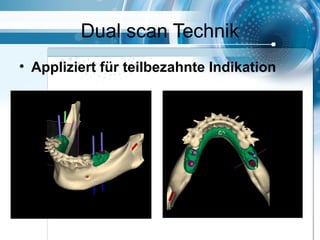

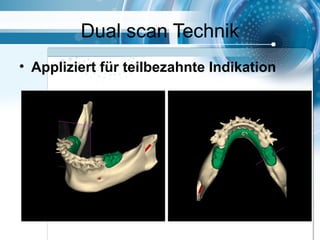

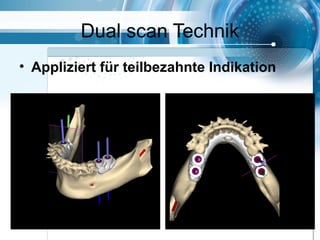

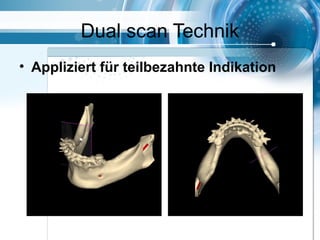

Dual scan Technik
• Appliziert für teilbezahnte Indikation

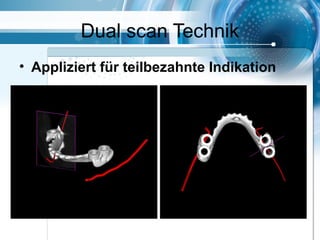

Dual scan Technik
• Appliziert für teilbezahnte Indikation
Dual scan Technik
• Appliziert für teilbezahnte Indikation
Dual scan Technik
• Appliziert für teilbezahnte Indikation
Dual scan Technik
• Appliziert für teilbezahnte Indikation
Dual scan Technik
• Appliziert für teilbezahnte Indikation

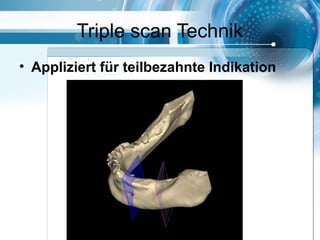

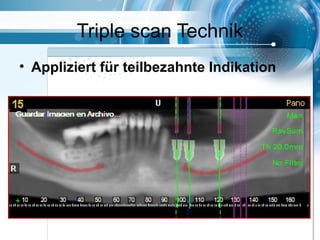

Triple scan Technik
• Appliziert für teilbezahnte Indikation
Triple scan Technik
• Appliziert für teilbezahnte Indikation

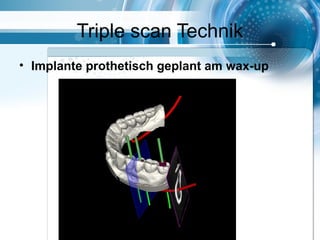

Triple scan Technik
• Implante prothetisch geplant am wax-up

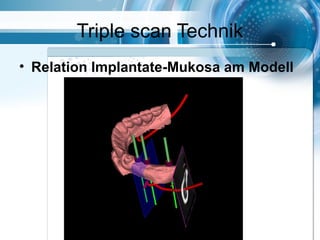

Triple scan Technik
• Relation Implantate-Mukosa am Modell

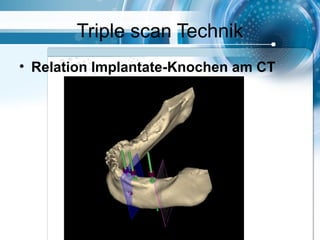

Triple scan Technik
• Relation Implantate-Knochen am CT

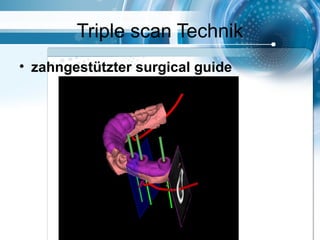

Triple scan Technik
• zahngestützter surgical guide

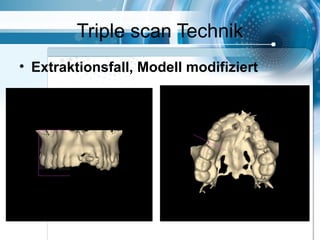

Triple scan Technik

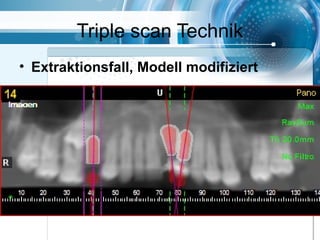

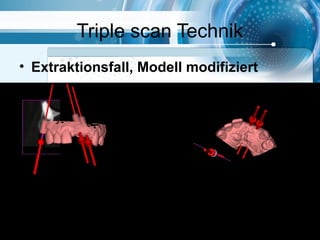

• Extraktionsfall, Modell modifiziert
Triple scan Technik
• Extraktionsfall, Modell modifiziert
Triple scan Technik
• Extraktionsfall, Modell modifiziert

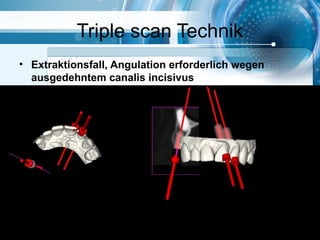

Triple scan Technik
• Extraktionsfall, Angulation erforderlich wegen
ausgedehntem canalis incisivus

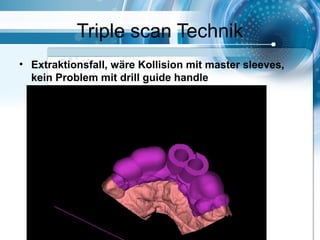

Triple scan Technik
• Extraktionsfall, wäre Kollision mit master sleeves,
kein Problem mit drill guide handle

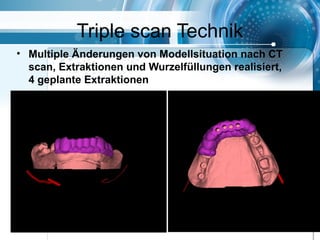

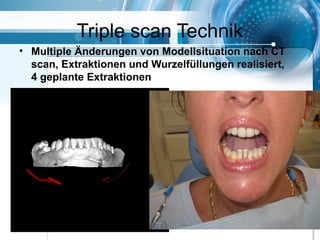

Triple scan Technik

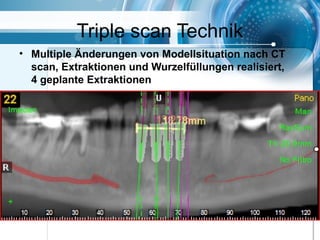

• Multiple Änderungen von Modellsituation nach CT
scan, Extraktionen und Wurzelfüllungen realisiert,
4 geplante Extraktionen

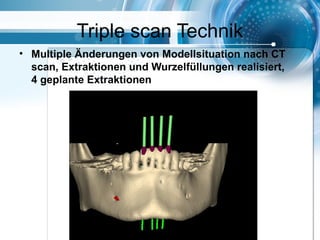

Triple scan Technik
• Multiple Änderungen von Modellsituation nach CT
scan, Extraktionen und Wurzelfüllungen realisiert,
4 geplante Extraktionen

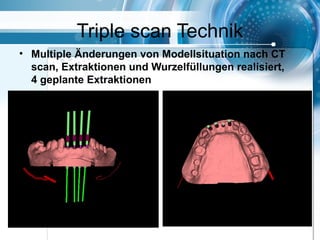

Triple scan Technik
• Multiple Änderungen von Modellsituation nach CT
scan, Extraktionen und Wurzelfüllungen realisiert,
4 geplante Extraktionen
Triple scan Technik
• Multiple Änderungen von Modellsituation nach CT
scan, Extraktionen und Wurzelfüllungen realisiert,
4 geplante Extraktionen
Triple scan Technik
• Multiple Änderungen von Modellsituation nach CT
scan, Extraktionen und Wurzelfüllungen realisiert,
4 geplante Extraktionen

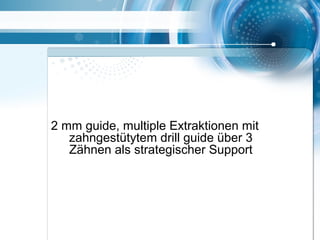

2 mm guide, multiple Extraktionen mit
zahngestütytem drill guide über 3
Zähnen als strategischer Support

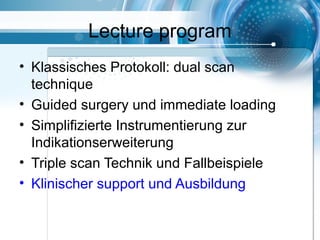

Lecture program
• Klassisches Protokoll: dual scan
technique
• Guided surgery und immediate loading
• Simplifizierte Instrumentierung zur
Indikationserweiterung
• Triple scan Technik und Fallbeispiele
• Klinischer support und Ausbildung

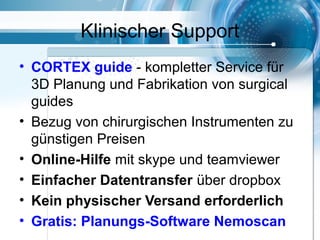

Klinischer Support
• CORTEX guide - kompletter Service für
3D Planung und Fabrikation von surgical
guides
• Bezug von chirurgischen Instrumenten zu
günstigen Preisen
• Online-Hilfe mit skype und teamviewer
• Einfacher Datentransfer über dropbox
• Kein physischer Versand erforderlich
• Gratis: Planungs-Software Nemoscan

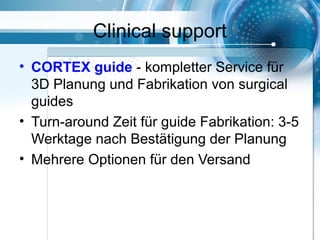

Clinical support
• CORTEX guide - kompletter Service für
3D Planung und Fabrikation von surgical
guides
• Turn-around Zeit für guide Fabrikation: 3-5
Werktage nach Bestätigung der Planung
• Mehrere Optionen für den Versand

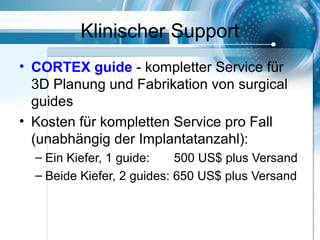

Klinischer Support
• CORTEX guide - kompletter Service für
3D Planung und Fabrikation von surgical
guides
• Kosten für kompletten Service pro Fall
(unabhängig der Implantatanzahl):
– Ein Kiefer, 1 guide: 500 US$ plus Versand
– Beide Kiefer, 2 guides: 650 US$ plus Versand

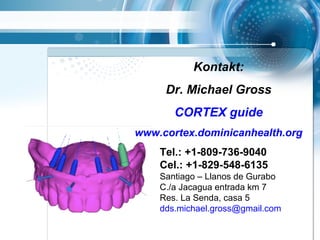

Tel.: +1-809-736-9040
Cel.: +1-829-548-6135
Santiago – Llanos de Gurabo
C./a Jacagua entrada km 7
Res. La Senda, casa 5
dds.michael.gross@gmail.com
Kontakt:
Dr. Michael Gross
CORTEX guide
www.cortex.dominicanhealth.org
