Das Dokument beschreibt ein innovatives Projekt für einen Hallenbau mit einer großen Holzkonstruktion, die hohe Spannweiten und asymmetrische Belastungen aufweist. Der Einsatz von teurem Spezialstahl und die Notwendigkeit, viele Bauanschlüsse neu zu entwickeln, stellen Herausforderungen dar. Eine enge Zusammenarbeit zwischen Holzingenieuren und Holzbauern ist erforderlich, um die Qualität zu sichern und die Baukosten von etwa 6 Millionen SFR zu bewältigen.
praesentation_aquabasilea
- 1.
- 2.

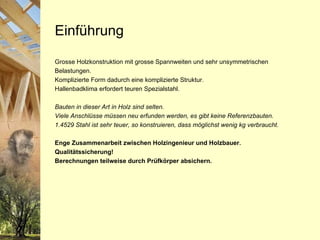

- 3. Einführung Grosse Holzkonstruktionmit grosse Spannweiten und sehr unsymmetrischen Belastungen. Komplizierte Form dadurch eine komplizierte Struktur. Hallenbadklima erfordert teuren Spezialstahl. Bauten in dieser Art in Holz sind selten. Viele Anschlüsse müssen neu erfunden werden, es gibt keine Referenzbauten. 1.4529 Stahl ist sehr teuer, so konstruieren, dass möglichst wenig kg verbraucht. Enge Zusammenarbeit zwischen Holzingenieur und Holzbauer. Qualitätssicherung! Berechnungen teilweise durch Prüfkörper absichern.

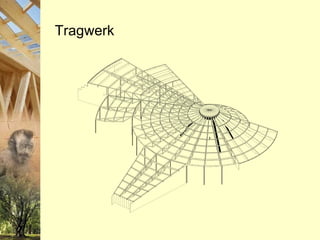

- 4.

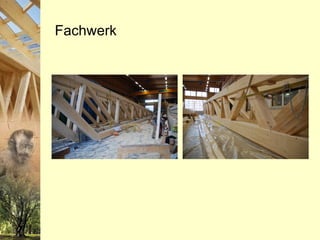

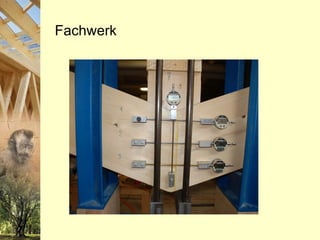

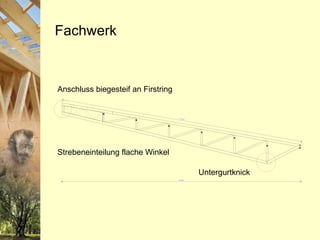

- 5. Fachwerk Anschluss biegesteifan Firstring Strebeneinteilung flache Winkel Untergurtknick
- 6.
- 7.
- 8.

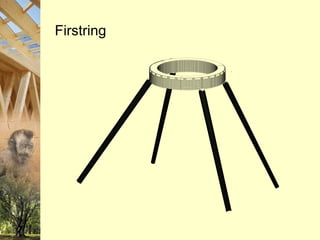

- 9.

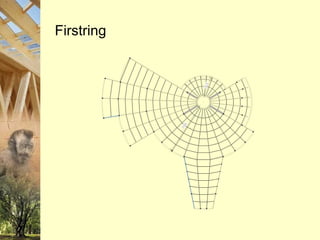

- 10.

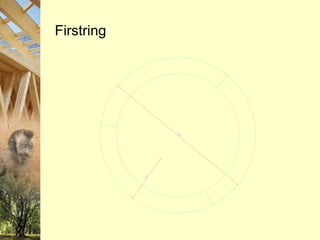

- 11.

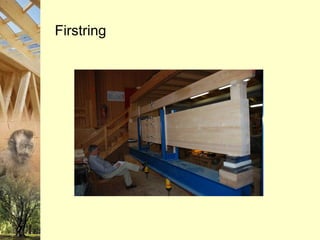

- 12.

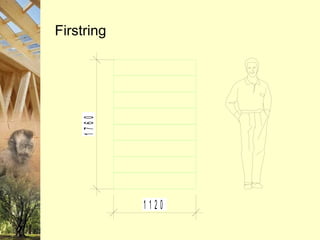

- 13.

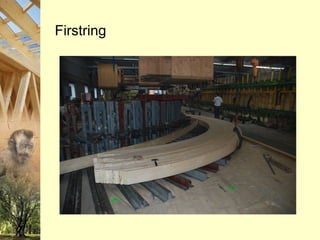

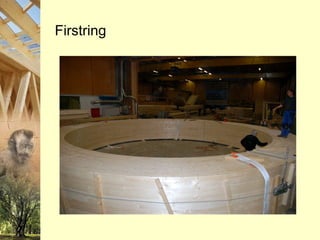

- 14.

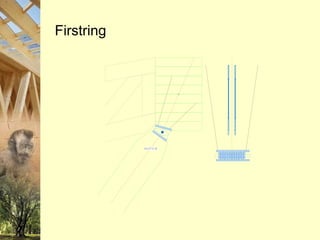

- 15.

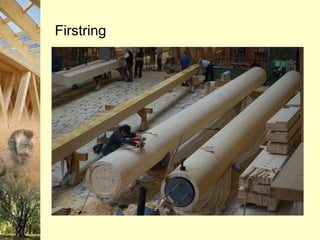

- 16.
- 17.

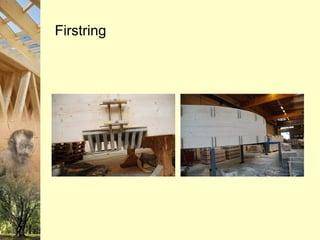

- 18.

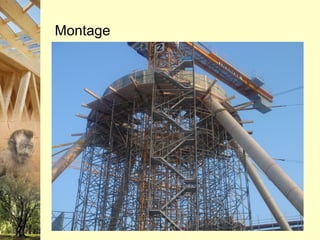

- 19.

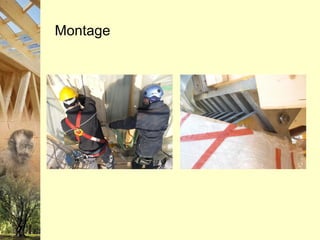

- 20.
- 21.

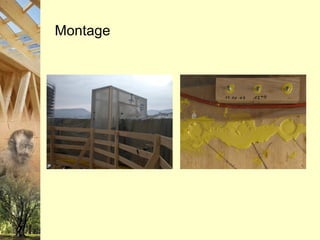

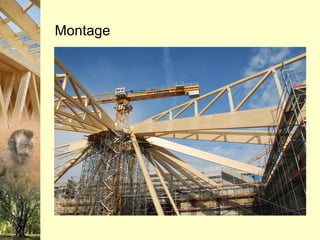

- 22.
- 23.

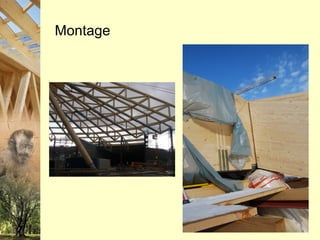

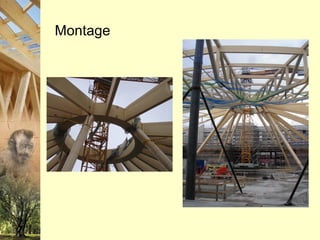

- 24.
- 25.

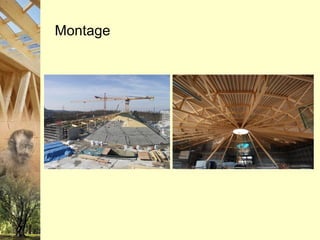

- 26.
- 27.

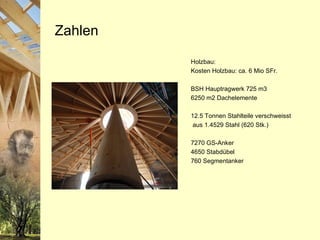

- 28. Zahlen Holzbau: KostenHolzbau: ca. 6 Mio SFr. BSH Hauptragwerk 725 m3 6250 m2 Dachelemente 12.5 Tonnen Stahlteile verschweisst aus 1.4529 Stahl (620 Stk.) 7270 GS-Anker 4650 Stabdübel 760 Segmentanker
