OpenStreetMap und GE Smallworld GIS

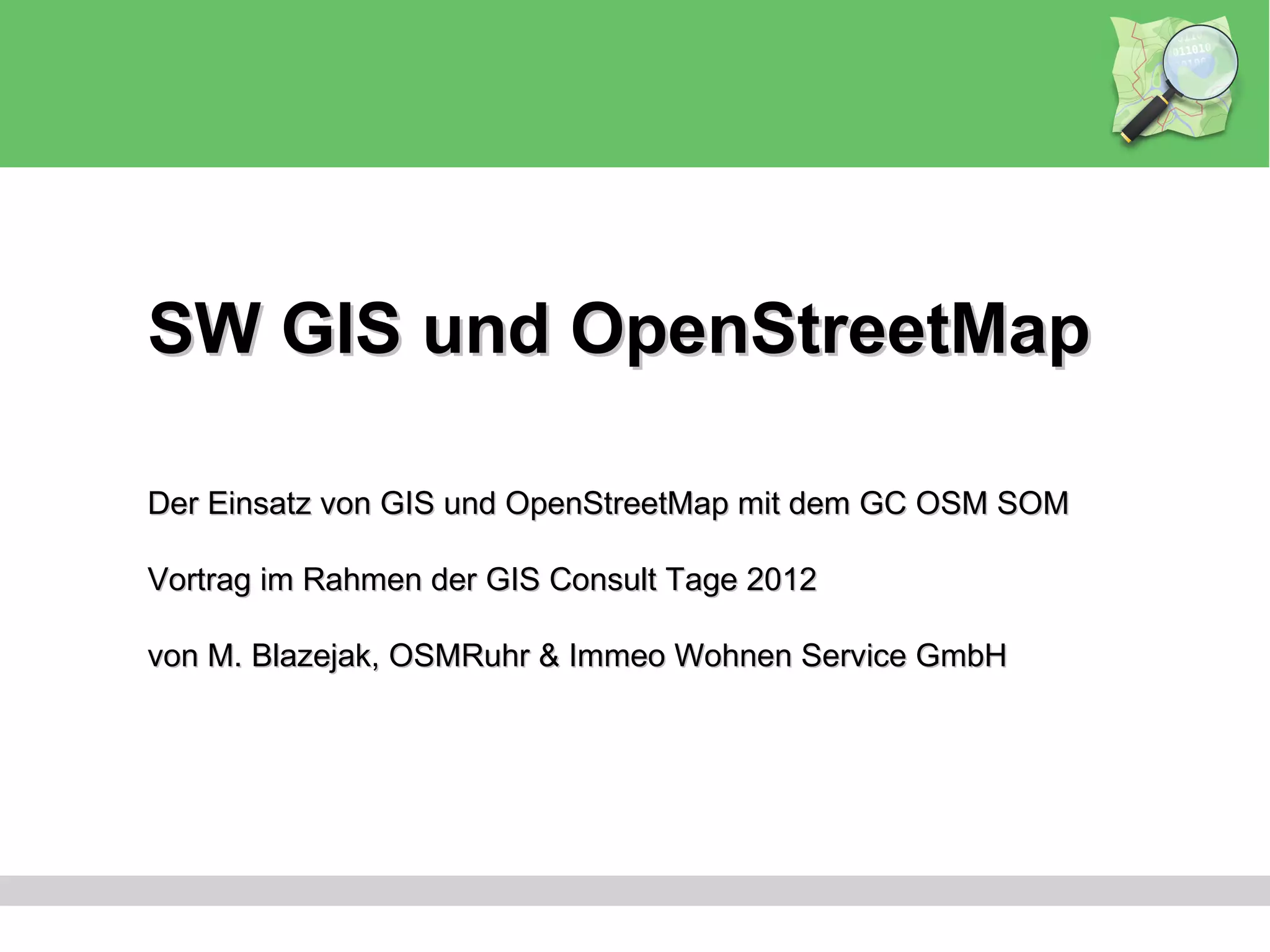

SW GIS und OpenStreetMap

Der Einsatz von GIS und OpenStreetMap mit dem GC OSM SOM

Vortrag im Rahmen der GIS Consult Tage 2012

von M. Blazejak, OSMRuhr & Immeo Wohnen Service GmbH

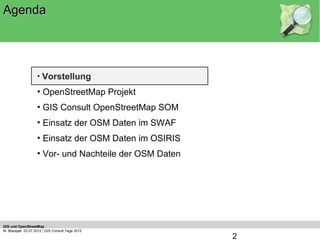

Agenda

• Vorstellung
• OpenStreetMap Projekt
• GIS Consult OpenStreetMap SOM
• Einsatz der OSM Daten im SWAF
• Einsatz der OSM Daten im OSIRIS
• Vor- und Nachteile der OSM Daten

GIS und OpenStreetMap
M. Blazejak, 03.07.2012 | GIS Consult Tage 2012
2

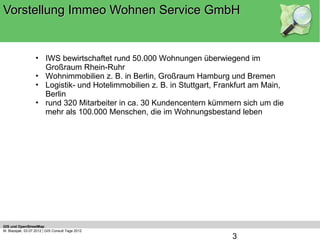

Vorstellung Immeo Wohnen Service GmbH

• IWS bewirtschaftet rund 50.000 Wohnungen überwiegend im
Großraum Rhein-Ruhr
• Wohnimmobilien z. B. in Berlin, Großraum Hamburg und Bremen
• Logistik- und Hotelimmobilien z. B. in Stuttgart, Frankfurt am Main,
Berlin
• rund 320 Mitarbeiter in ca. 30 Kundencentern kümmern sich um die
mehr als 100.000 Menschen, die im Wohnungsbestand leben

3

Vorstellung Immeo Wohnen Service GmbH

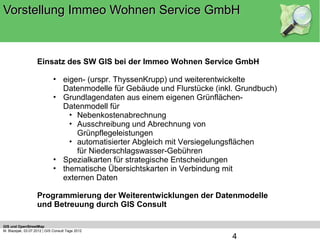

Einsatz des SW GIS bei der Immeo Wohnen Service GmbH

• eigen- (urspr. ThyssenKrupp) und weiterentwickelte
Datenmodelle für Gebäude und Flurstücke (inkl. Grundbuch)
• Grundlagendaten aus einem eigenen Grünflächen-
Datenmodell für
• Nebenkostenabrechnung
• Ausschreibung und Abrechnung von
Grünpflegeleistungen
• automatisierter Abgleich mit Versiegelungsflächen
für Niederschlagswasser-Gebühren
• Spezialkarten für strategische Entscheidungen
• thematische Übersichtskarten in Verbindung mit
externen Daten

Programmierung der Weiterentwicklungen der Datenmodelle
und Betreuung durch GIS Consult

4

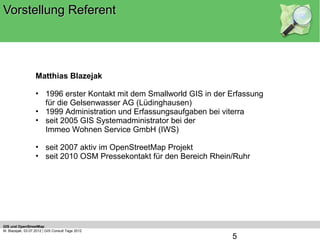

Vorstellung Referent

Matthias Blazejak

• 1996 erster Kontakt mit dem Smallworld GIS in der Erfassung
für die Gelsenwasser AG (Lüdinghausen)
• 1999 Administration und Erfassungsaufgaben bei viterra
• seit 2005 GIS Systemadministrator bei der
Immeo Wohnen Service GmbH (IWS)

• seit 2007 aktiv im OpenStreetMap Projekt
• seit 2010 OSM Pressekontakt für den Bereich Rhein/Ruhr

5

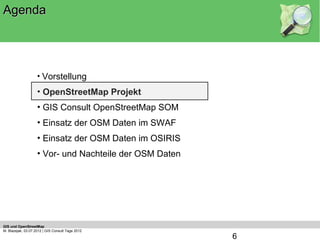

Agenda

• Vorstellung

6

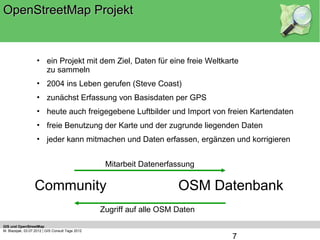

OpenStreetMap Projekt

• ein Projekt mit dem Ziel, Daten für eine freie Weltkarte
zu sammeln
• 2004 ins Leben gerufen (Steve Coast)
• zunächst Erfassung von Basisdaten per GPS
• heute auch freigegebene Luftbilder und Import von freien Kartendaten
• freie Benutzung der Karte und der zugrunde liegenden Daten
• jeder kann mitmachen und Daten erfassen, ergänzen und korrigieren

Mitarbeit Datenerfassung

Community OSM Datenbank
Zugriff auf alle OSM Daten
7

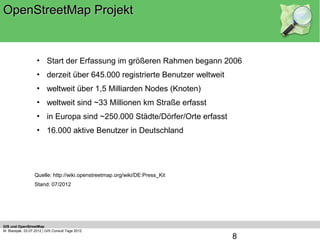

• Start der Erfassung im größeren Rahmen begann 2006
• derzeit über 645.000 registrierte Benutzer weltweit
• weltweit über 1,5 Milliarden Nodes (Knoten)
• weltweit sind ~33 Millionen km Straße erfasst
• in Europa sind ~250.000 Städte/Dörfer/Orte erfasst
• 16.000 aktive Benutzer in Deutschland

Quelle: http://wiki.openstreetmap.org/wiki/DE:Press_Kit
Stand: 07/2012

8

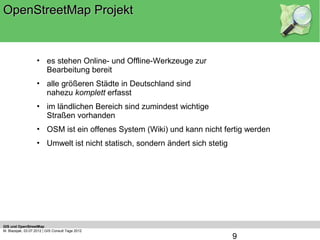

• es stehen Online- und Offline-Werkzeuge zur
Bearbeitung bereit
• alle größeren Städte in Deutschland sind
nahezu komplett erfasst
• im ländlichen Bereich sind zumindest wichtige
Straßen vorhanden
• OSM ist ein offenes System (Wiki) und kann nicht fertig werden
• Umwelt ist nicht statisch, sondern ändert sich stetig

9

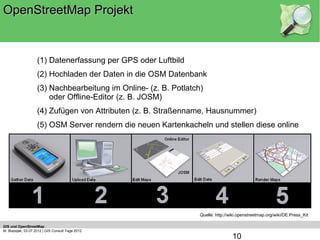

(1) Datenerfassung per GPS oder Luftbild
(2) Hochladen der Daten in die OSM Datenbank
(3) Nachbearbeitung im Online- (z. B. Potlatch)
oder Offline-Editor (z. B. JOSM)
(4) Zufügen von Attributen (z. B. Straßenname, Hausnummer)
(5) OSM Server rendern die neuen Kartenkacheln und stellen diese online

Quelle: http://wiki.openstreetmap.org/wiki/DE:Press_Kit

10

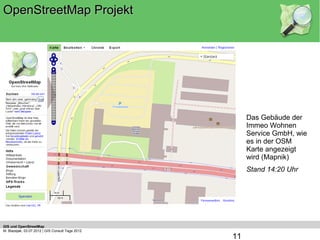

Das Gebäude der
Immeo Wohnen
Service GmbH, wie
es in der OSM
Karte angezeigt
wird (Mapnik)
Stand 14:20 Uhr

(c) OpenStreetMap Mitwirkende, CC-BY-SA

11


Das Gebäude der
Immeo Wohnen
Service GmbH, wie
es in der OSM
Datenbank
existiert, angezeigt
mit JOSM

12

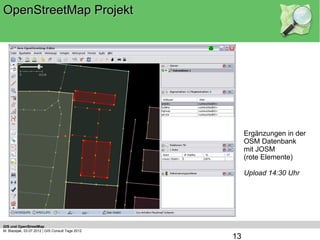

Ergänzungen in der
OSM Datenbank
mit JOSM
(rote Elemente)

Upload 14:30 Uhr

13


Aktualisierte Karte
im Mapnik-Stil
Stand 14:35 Uhr

(c) OpenStreetMap Mitwirkende, CC-BY-SA

14

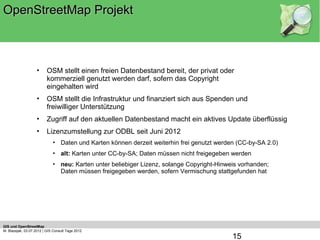

• OSM stellt einen freien Datenbestand bereit, der privat oder
kommerziell genutzt werden darf, sofern das Copyright
eingehalten wird
• OSM stellt die Infrastruktur und finanziert sich aus Spenden und
freiwilliger Unterstützung
• Zugriff auf den aktuellen Datenbestand macht ein aktives Update überflüssig
• Lizenzumstellung zur ODBL seit Juni 2012
• Daten und Karten können derzeit weiterhin frei genutzt werden (CC-by-SA 2.0)
• alt: Karten unter CC-by-SA; Daten müssen nicht freigegeben werden
• neu: Karten unter beliebiger Lizenz, solange Copyright-Hinweis vorhanden;
Daten müssen freigegeben werden, sofern Vermischung stattgefunden hat

15

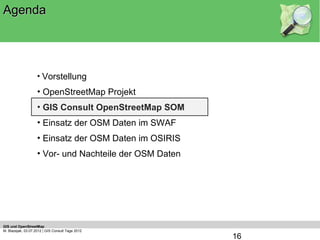

Agenda

• Vorstellung

16

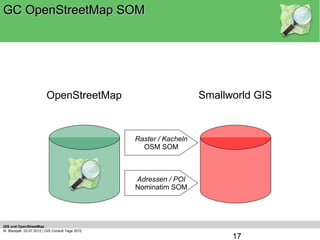

GC OpenStreetMap SOM

Wozu dient der GC OSM SOM?

OpenStreetMap Smallworld GIS

Raster / Kacheln
OSM SOM

Adressen / POI
Nominatim SOM

17



• Entwicklung der GIS Consult GmbH
• flexible SOM Architektur des SW GIS macht das Anbinden der
OSM Daten möglich
• Kartenkacheln als Rasterlayer
• vorgerenderte Kacheln z. B. im Mapnik-Stil
• Adressdaten zur Navigation
• Nominatim Service
• basiert auf den aktuellen OSM Daten

18

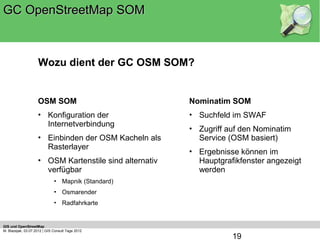

OSM SOM Nominatim SOM
• Konfiguration der • Suchfeld im SWAF
Internetverbindung
• Zugriff auf den Nominatim
• Einbinden der OSM Kacheln als Service (OSM basiert)
Rasterlayer
• Ergebnisse können im
• OSM Kartenstile sind alternativ Hauptgrafikfenster angezeigt
verfügbar werden
• Mapnik (Standard)
• Osmarender
• Radfahrkarte

19

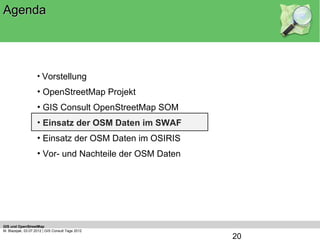

Agenda

• Vorstellung

20


Einsatz der OSM Daten im SWAF (Karte)

OSM Mapnik Karte
zusammen mit
normalen Objekten

21

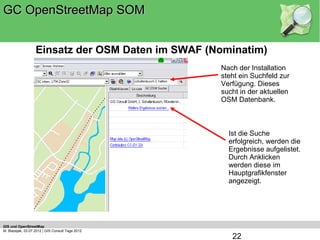

Einsatz der OSM Daten im SWAF (Nominatim)
Nach der Installation
steht ein Suchfeld zur
Verfügung. Dieses
sucht in der aktuellen
OSM Datenbank.

Ist die Suche
erfolgreich, werden die
Ergebnisse aufgelistet.
Durch Anklicken
werden diese im
Hauptgrafikfenster
angezeigt.

22

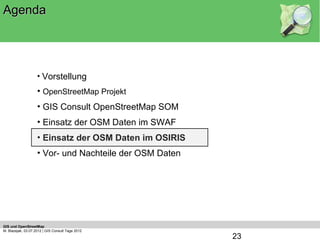

Agenda

• Vorstellung

23

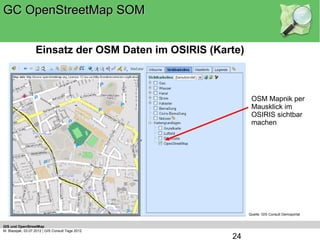

Einsatz der OSM Daten im OSIRIS (Karte)

OSM Mapnik per
Mausklick im
OSIRIS sichtbar
machen

Quelle: GIS Consult Demoportal

24


Einsatz der OSM Daten im OSIRIS (Nominatim)
Nach der
Installation steht ein
Suchfeld zur
Verfügung. Dieses
sucht in der
aktuellen OSM
Datenbank.

Ist die Suche
erfolgreich, werden
die Ergebnisse
aufgelistet. Durch
Anklicken werden
diese im
Hauptgrafikfenster
angezeigt.

Quelle: GIS Consult Demoportal

25

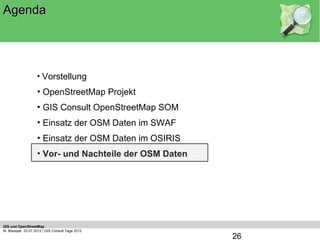

Agenda

• Vorstellung

26

Nutzen

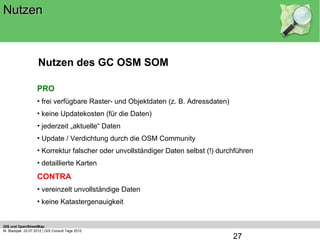

Nutzen des GC OSM SOM

PRO
• frei verfügbare Raster- und Objektdaten (z. B. Adressdaten)
• keine Updatekosten (für die Daten)
• jederzeit „aktuelle“ Daten
• Update / Verdichtung durch die OSM Community
• Korrektur falscher oder unvollständiger Daten selbst (!) durchführen
• detaillierte Karten
CONTRA
• vereinzelt unvollständige Daten
• keine Katastergenauigkeit

27

Nutzen

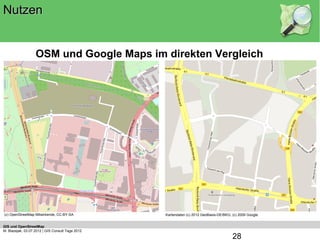

OSM und Google Maps im direkten Vergleich

(c) OpenStreetMap Mitwirkende, CC-BY-SA Kartendaten (c) 2012 GeoBasis-DE/BKG, (c) 2009 Google

28

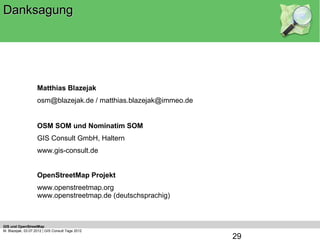

Danksagung

Danke für Ihr Interesse

Matthias Blazejak
osm@blazejak.de / matthias.blazejak@immeo.de

OSM SOM und Nominatim SOM
GIS Consult GmbH, Haltern
www.gis-consult.de

www.openstreetmap.org
www.openstreetmap.de (deutschsprachig)

29
