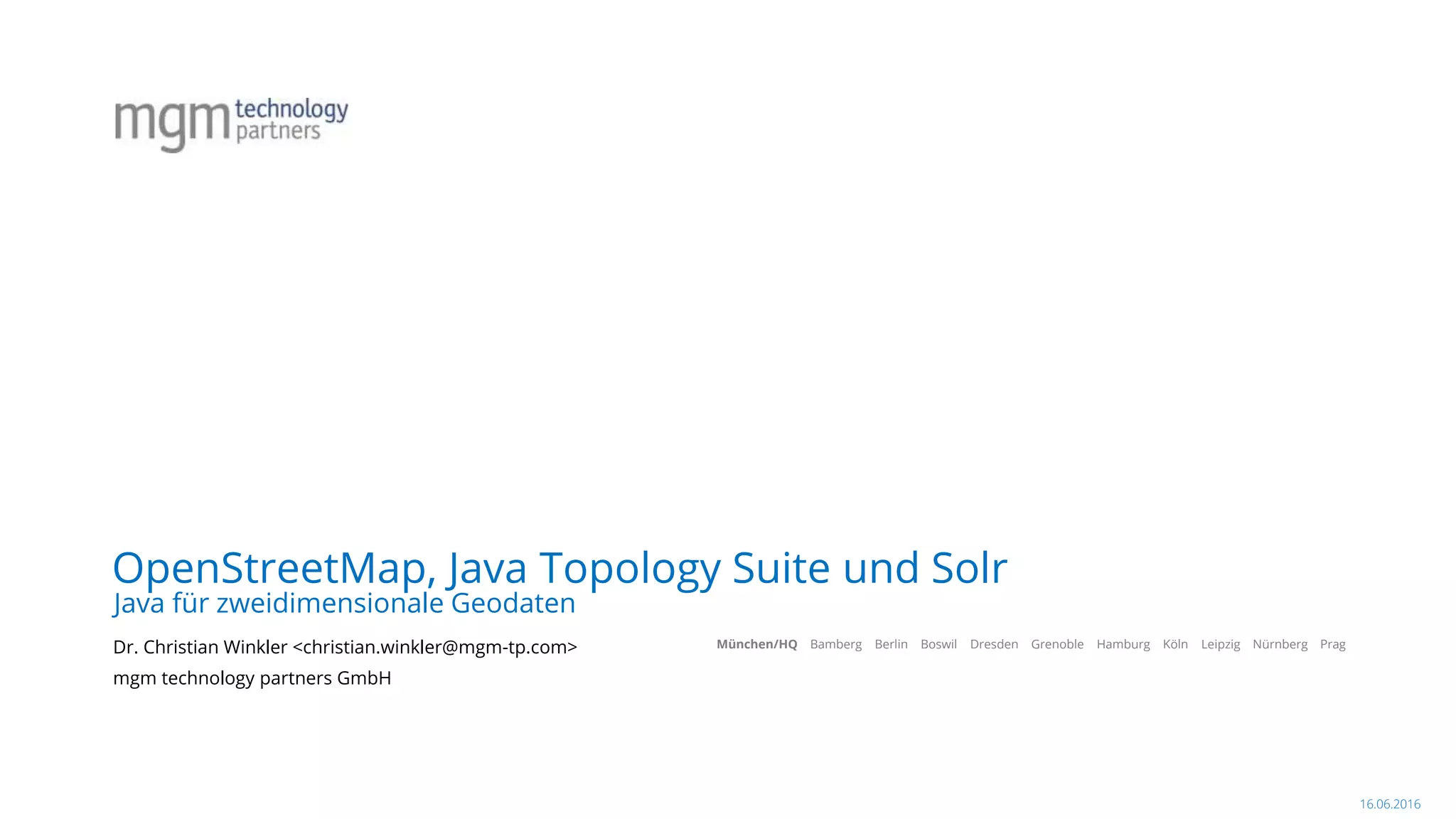

OpenStreetMap, Java Topology Suite und Solr
Java für zweidimensionale Geodaten
Dr. Christian Winkler <christian.winkler@mgm-tp.com>
mgm technology partners GmbH
16.06.2016

2. 2
Inhalt
16.06.2016

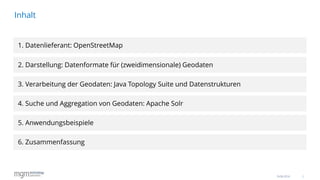

1. Datenlieferant: OpenStreetMap
2. Darstellung: Datenformate für (zweidimensionale) Geodaten
3. Verarbeitung der Geodaten: Java Topology Suite und Datenstrukturen
4. Suche und Aggregation von Geodaten: Apache Solr
5. Anwendungsbeispiele
6. Zusammenfassung

3. 3

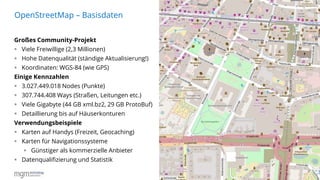

Großes Community-Projekt
 Viele Freiwillige (2,3 Millionen)
 Hohe Datenqualität (ständige Aktualisierung!)
 Koordinaten: WGS-84 (wie GPS)
Einige Kennzahlen
 3.027.449.018 Nodes (Punkte)
 307.744.408 Ways (Straßen, Leitungen etc.)
 Viele Gigabyte (44 GB xml.bz2, 29 GB ProtoBuf)
 Detaillierung bis auf Häuserkonturen
Verwendungsbeispiele
 Karten auf Handys (Freizeit, Geocaching)
 Karten für Navigationssysteme
 Günstiger als kommerzielle Anbieter
 Datenqualifizierung und Statistik
OpenStreetMap – Basisdaten
16.06.2016

4. 4

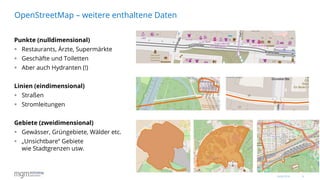

Punkte (nulldimensional)
 Restaurants, Ärzte, Supermärkte
 Geschäfte und Toiletten
 Aber auch Hydranten (!)
Linien (eindimensional)
 Straßen
 Stromleitungen
Gebiete (zweidimensional)
 Gewässer, Grüngebiete, Wälder etc.
 „Unsichtbare“ Gebiete
wie Stadtgrenzen usw.
OpenStreetMap – weitere enthaltene Daten
16.06.2016

5. 5
Well-known text (WKT)
 Punkte, Linien
 Polygone, Multipolygone
 Umlaufsinn (Löcher!)
OpenStreetMap
 Spezielle interne Darstellung der Daten
 Nodes und Referenzen auf Nodes
Transformation erforderlich
 Nicht ganz einfach wegen Datenvolumen
 Key-Value-Datenbank wie RocksDB
 Node  Way  Relation
Datenformate für (zweidimensionale) Geodaten
16.06.2016
POINT, LINESTRING POLYGON MULTIPOLYGON

6. 6

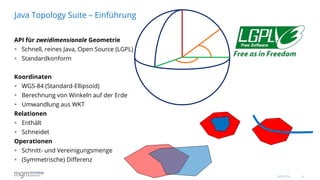

API für zweidimensionale Geometrie
 Schnell, reines Java, Open Source (LGPL)
 Standardkonform
Koordinaten
 WGS-84 (Standard-Ellipsoid)
 Berechnung von Winkeln auf der Erde
 Umwandlung aus WKT
Relationen
 Enthält
 Schneidet
Operationen
 Schnitt- und Vereinigungsmenge
 (Symmetrische) Differenz
Java Topology Suite – Einführung
16.06.2016

7. 7
Eigenschaften von Objekten
 Zentrum, Bounding Box, konvexe Hülle
 Abstände zwischen Geometrien
Beispiel für Fragestellungen/Operationen
 Verläuft eine Straße durch den Wald?
 Überschneidung von Stadtvierteln mit Zoo
 Fährt ein Fahrzeug auf einer Straße
Auswertungen und Veränderungen
 Vereinfachung (Douglas-Peucker)
 Voronoi ( Flughäfen)
Aber: Wie finde ich die entsprechenden Objekte aus OSM?
Java Topology Suite - Anwendungen
16.06.2016

8. 8

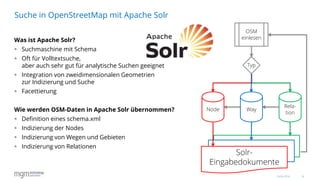

Was ist Apache Solr?
 Suchmaschine mit Schema
 Oft für Volltextsuche,
aber auch sehr gut für analytische Suchen geeignet
 Integration von zweidimensionalen Geometrien
zur Indizierung und Suche
 Facettierung
Wie werden OSM-Daten in Apache Solr übernommen?
 Definition eines schema.xml
 Indizierung der Nodes
 Indizierung von Wegen und Gebieten
 Indizierung von Relationen
Suche in OpenStreetMap mit Apache Solr
16.06.2016
DDD
DDD
Typ
OSM
einlesen
Node Way
Rela-
tion
Solr-
Eingabedokumente

9. 9

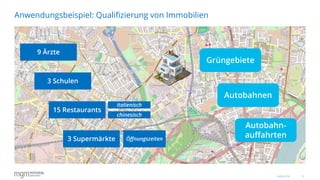

Anwendungsbeispiel: Qualifizierung von Immobilien
16.06.2016
Grüngebiete
Autobahnen
Autobahn-
auffahrten
9 Ärzte
3 Schulen
15 Restaurants
italienisch
chinesisch
3 Supermärkte Öffnungszeiten

10. 10

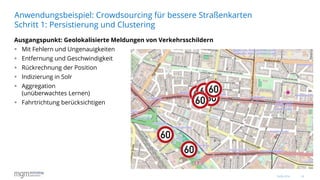

Ausgangspunkt: Geolokalisierte Meldungen von Verkehrsschildern
 Mit Fehlern und Ungenauigkeiten
 Entfernung und Geschwindigkeit
 Rückrechnung der Position
 Indizierung in Solr
 Aggregation
(unüberwachtes Lernen)
 Fahrtrichtung berücksichtigen
Anwendungsbeispiel: Crowdsourcing für bessere Straßenkarten
Schritt 1: Persistierung und Clustering
16.06.2016

11. 11

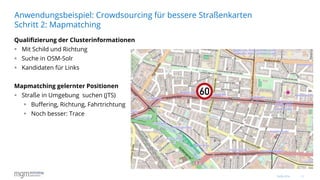

Qualifizierung der Clusterinformationen
 Mit Schild und Richtung
 Suche in OSM-Solr
 Kandidaten für Links
Mapmatching gelernter Positionen
 Straße in Umgebung suchen (JTS)
 Buffering, Richtung, Fahrtrichtung
 Noch besser: Trace
Anwendungsbeispiel: Crowdsourcing für bessere Straßenkarten
Schritt 2: Mapmatching
16.06.2016

12. 12

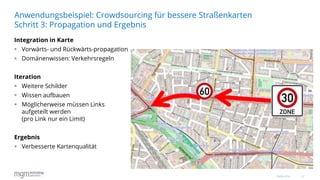

Integration in Karte
 Vorwärts- und Rückwärts-propagation
 Domänenwissen: Verkehrsregeln
Iteration
 Weitere Schilder
 Wissen aufbauen
 Möglicherweise müssen Links
aufgeteilt werden
(pro Link nur ein Limit)
Ergebnis
 Verbesserte Kartenqualität
Anwendungsbeispiel: Crowdsourcing für bessere Straßenkarten
Schritt 3: Propagation und Ergebnis
16.06.2016

13. 13

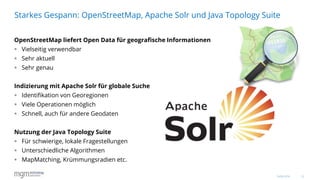

OpenStreetMap liefert Open Data für geografische Informationen
 Vielseitig verwendbar
 Sehr aktuell
 Sehr genau
Indizierung mit Apache Solr für globale Suche
 Identifikation von Georegionen
 Viele Operationen möglich
 Schnell, auch für andere Geodaten
Nutzung der Java Topology Suite
 Für schwierige, lokale Fragestellungen
 Unterschiedliche Algorithmen
 MapMatching, Krümmungsradien etc.
Starkes Gespann: OpenStreetMap, Apache Solr und Java Topology Suite
16.06.2016

14. 14

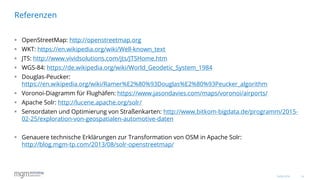

 OpenStreetMap: http://openstreetmap.org
 WKT: https://en.wikipedia.org/wiki/Well-known_text
 JTS: http://www.vividsolutions.com/jts/JTSHome.htm
 WGS-84: https://de.wikipedia.org/wiki/World_Geodetic_System_1984
 Douglas-Peucker:
https://en.wikipedia.org/wiki/Ramer%E2%80%93Douglas%E2%80%93Peucker_algorithm
 Voronoi-Diagramm für Flughäfen: https://www.jasondavies.com/maps/voronoi/airports/
 Apache Solr: http://lucene.apache.org/solr/
 Sensordaten und Optimierung von Straßenkarten: http://www.bitkom-bigdata.de/programm/2015-
02-25/exploration-von-geospatialen-automotive-daten
 Genauere technische Erklärungen zur Transformation von OSM in Apache Solr:
http://blog.mgm-tp.com/2013/08/solr-openstreetmap/
Referenzen
16.06.2016

15. 15
