1. Lokalrundfunktage 2012
Lokales Fernsehen über Satellit
- Konzepte für den Zuschauer
Nürnberg, 10.7.2012
Reiner Müller (Dipl.Ing.)
Bereichsleiter Technik
reiner.mueller@blm.de

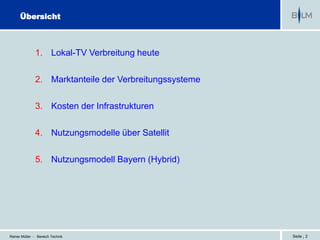

2. Übersicht
1. Lokal-TV Verbreitung heute
2. Marktanteile der Verbreitungssysteme
3. Kosten der Infrastrukturen
4. Nutzungsmodelle über Satellit
5. Nutzungsmodell Bayern (Hybrid)
Reiner Müller - Bereich Technik Seite | 2

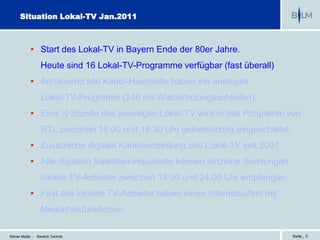

3. Situation Lokal-TV Jan.2011
• Start des Lokal-TV in Bayern Ende der 80er Jahre.
Heute sind 16 Lokal-TV-Programme verfügbar (fast überall)
• Annähernd alle Kabel-Haushalte haben ein analoges
Lokal-TV-Programm (24h mit Wiederholungsschleifen).
• Eine ½ Stunde des jeweiligen Lokal-TV wird in das Programm von
RTL zwischen 18:00 und 18:30 Uhr gebietsrichtig eingeschaltet.
• Zusätzliche digitale Kabelverbreitung des Lokal-TV seit 2007
• Alle digitalen Satelliten-Haushalte können einzelne Sendungen
lokaler TV-Anbieter zwischen 18:00 und 24:00 Uhr empfangen.
• Fast alle lokalen TV-Anbieter haben einen Internetauftritt mit
Mediathekfunktionen.
Reiner Müller - Bereich Technik Seite | 3

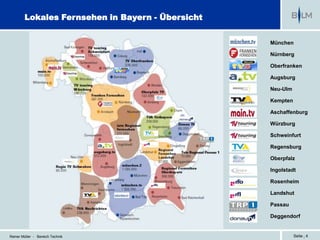

4. Lokales Fernsehen in Bayern - Übersicht
München
Nürnberg
Oberfranken
Augsburg
Neu-Ulm
Kempten
Aschaffenburg
Würzburg
Schweinfurt
Regensburg
Oberpfalz
Ingolstadt
Rosenheim
Landshut
Passau
Deggendorf
Reiner Müller - Bereich Technik Seite | 4

5. Situation Lokal-TV Jan.2011
• Start des Lokal-TV in Bayern Ende der 80er Jahr
Heute sind 16 Lokal-TV-Programme verfügbar (fast überall)
• Annähernd alle Kabel-Haushalte haben ein analoges
Lokal-TV-Programm (24h mit Wiederholungsschleifen).
• Eine ½ Stunde des jeweiligen Lokal-TV wird in das Programm von
RTL zwischen 18:00 und 18:30 Uhr gebietsrichtig eingeschaltet.
• Zusätzliche digitale Kabelverbreitung des Lokal-TV seit 2007
• Alle digitalen Satelliten-Haushalte können einzelne Sendungen
lokaler TV-Anbieter zwischen 18:00 und 24:00 Uhr empfangen.
• Fast alle lokalen TV-Anbieter haben einen Internetauftritt mit
Mediathekfunktionen.
Reiner Müller - Bereich Technik Seite | 5

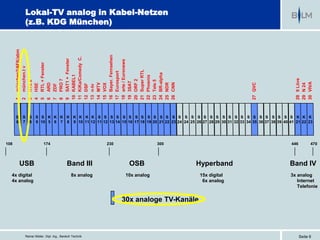

6. 108
1 münchen2/AFK/abm
2 münchen.t v
4x digital
3 RTL 2
4x analog
USB
4 HSE
5 RTL + Fenster
174
6 ARD
7 ZDF
8 PRO 7
9 SAT1 + Fenster
10 KABEL1
Reiner Müller, Dipl. Ing., Bereich Technik
11 KiKa/Comedy C.
12 DSF
Band III
8x analog
13 n-tv
14 MTV
15 VOX
(z.B. KDG München)
16 Bayer. Fernsehen
230
17 Eurosport
18 arte / Euronews
19 3SAT
20 ORF 2
21 Super RTL
OSB
10x analog
22 Phoenix
23 Tele 5
24 BR-alpha
300
Lokal-TV analog in Kabel-Netzen
25 NDR
26 CNN
30x analoge TV-Kanäle
15x digital
6x analog
Hyperband
27 QVC
446
28 9 Liive
29 N 24
Seite 6
3x analog
30 VIVA
Internet
Band IV
470
Telefonie

7. Situation Lokal-TV Jan.2011
• Start des Lokal-TV in Bayern Ende der 80er Jahre
Heute sind 16 Lokal-TV-Programme verfügbar (fast überall)
• Annähernd alle Kabel-Haushalte haben ein analoges
Lokal-TV-Programm (24h mit Wiederholungsschleifen).
• Eine ½ Stunde des jeweiligen Lokal-TV wird in das Programm von
RTL zwischen 18:00 und 18:30 Uhr gebietsrichtig eingeschaltet.
• Zusätzliche digitale Kabelverbreitung des Lokal-TV seit 2007
• Alle digitalen Satelliten-Haushalte können einzelne Sendungen
lokaler TV-Anbieter zwischen 18:00 und 24:00 Uhr empfangen.
• Fast alle lokalen TV-Anbieter haben einen Internetauftritt mit
Mediathekfunktionen.
Reiner Müller - Bereich Technik Seite | 7

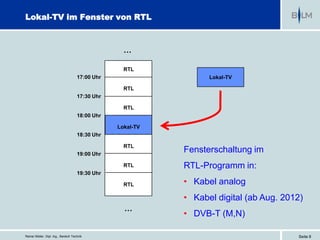

8. Lokal-TV im Fenster von RTL
…
RTL
17:00 Uhr Lokal-TV
RTL
17:30 Uhr
RTL
18:00 Uhr
Lokal-TV
18:30 Uhr
RTL
19:00 Uhr
Fensterschaltung im
RTL RTL-Programm in:
19:30 Uhr
RTL • Kabel analog
• Kabel digital (ab Aug. 2012)
…
• DVB-T (M,N)
Reiner Müller, Dipl. Ing., Bereich Technik Seite 8

9. Situation Lokal-TV Jan.2011
• Start des Lokal-TV in Bayern Ende der 80er Jahre
Heute sind 16 Lokal-TV-Programme verfügbar (fast überall)
• Annähernd alle Kabel-Haushalte haben ein analoges
Lokal-TV-Programm (24h mit Wiederholungsschleifen).
• Eine ½ Stunde des jeweiligen Lokal-TV wird in das Programm von
RTL zwischen 18:00 und 18:30 Uhr gebietsrichtig eingeschaltet.
• Zusätzliche digitale Kabelverbreitung des Lokal-TV seit 2007
• Alle digitalen Satelliten-Haushalte können einzelne Sendungen
lokaler TV-Anbieter zwischen 18:00 und 24:00 Uhr empfangen.
• Fast alle lokalen TV-Anbieter haben einen Internetauftritt mit
Mediathekfunktionen.
Reiner Müller - Bereich Technik Seite | 9

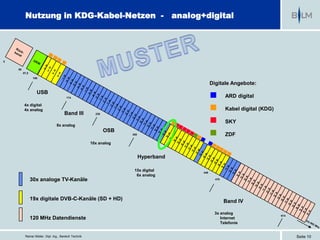

10. Nutzung in KDG-Kabel-Netzen - analog+digital
5
65
87,5
108
Digitale Angebote:
USB
174 ARD digital
4x digital
4x analog Kabel digital (KDG)
Band III 230
SKY
8x analog
OSB
300 ZDF
10x analog
Hyperband
15x digital 446
6x analog
30x analoge TV-Kanäle 470
19x digitale DVB-C-Kanäle (SD + HD) Band IV
3x analog
614
120 MHz Datendienste Internet
Telefonie
Reiner Müller, Dipl. Ing., Bereich Technik Seite 10

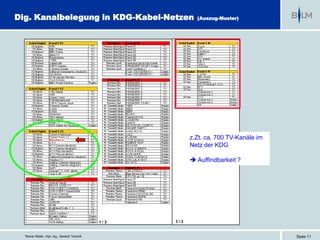

11. Dig. Kanalbelegung in KDG-Kabel-Netzen (Auszug-Muster)
München.tv
z.Zt. ca. 700 TV-Kanäle im
Netz der KDG
 Auffindbarkeit ?
1/3 3/3
Reiner Müller, Dipl. Ing., Bereich Technik Seite 11

12. Situation Lokal-TV Jan.2011
• Start des Lokal-TV in Bayern Ende der 80er Jahre
Heute sind 16 Lokal-TV-Programme verfügbar (fast überall)
• Annähernd alle Kabel-Haushalte haben ein analoges
Lokal-TV-Programm (24h mit Wiederholungsschleifen).
• Eine ½ Stunde des jeweiligen Lokal-TV wird in das Programm von
RTL zwischen 18:00 und 18:30 Uhr gebietsrichtig eingeschaltet.
• Zusätzliche digitale Kabelverbreitung des Lokal-TV seit 2007
• Alle digitalen Satelliten-Haushalte können einzelne Sendungen
lokaler TV-Anbieter zwischen 18:00 und 24:00 Uhr empfangen.
• Fast alle lokalen TV-Anbieter haben einen Internetauftritt mit
Mediathekfunktionen.
Reiner Müller - Bereich Technik Seite | 12

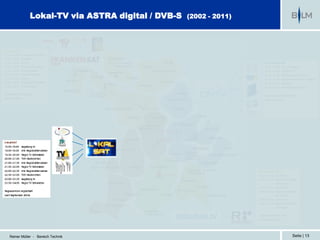

13. Lokal-TV via ASTRA digital / DVB-S (2002 - 2011)
Reiner Müller - Bereich Technik Seite | 13

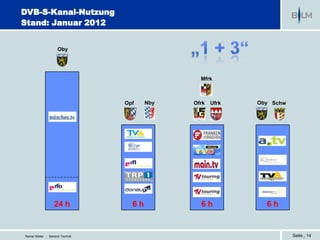

14. DVB-S-Kanal-Nutzung
Stand: Januar 2012
Oby
Mfrk
Opf Nby Ofrk Ufrk Oby Schw
24 h 6h 6h 6h
Reiner Müller - Bereich Technik Seite | 14

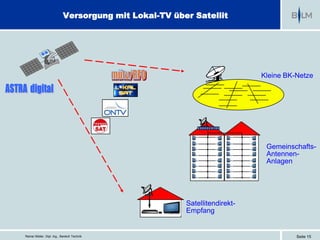

15. Versorgung mit Lokal-TV über Satellit
Kleine BK-Netze
Gemeinschafts-
Antennen-
Anlagen
Satellitendirekt-
Empfang
Reiner Müller, Dipl. Ing., Bereich Technik Seite 15

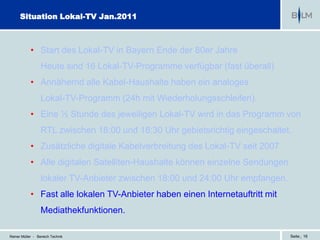

16. Situation Lokal-TV Jan.2011
• Start des Lokal-TV in Bayern Ende der 80er Jahre
Heute sind 16 Lokal-TV-Programme verfügbar (fast überall)
• Annähernd alle Kabel-Haushalte haben ein analoges
Lokal-TV-Programm (24h mit Wiederholungsschleifen).
• Eine ½ Stunde des jeweiligen Lokal-TV wird in das Programm von
RTL zwischen 18:00 und 18:30 Uhr gebietsrichtig eingeschaltet.
• Zusätzliche digitale Kabelverbreitung des Lokal-TV seit 2007
• Alle digitalen Satelliten-Haushalte können einzelne Sendungen
lokaler TV-Anbieter zwischen 18:00 und 24:00 Uhr empfangen.
• Fast alle lokalen TV-Anbieter haben einen Internetauftritt mit
Mediathekfunktionen.
Reiner Müller - Bereich Technik Seite | 16

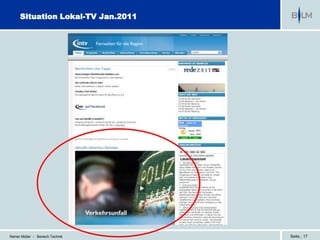

17. Situation Lokal-TV Jan.2011
Reiner Müller - Bereich Technik Seite | 17

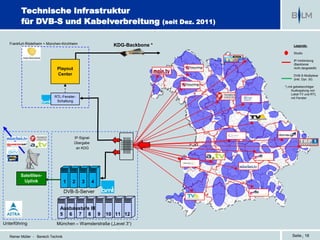

18. Technische Infrastruktur
für DVB-S und Kabelverbreitung (seit Dez. 2011)
Frankfurt-Rödelheim + München-Kirchheim KDG-Backbone * Legende:
Studio
IP-Verbindung
(Backbone
Playout nicht dargestellt)
Center DVB-S-Multiplexe
(inkl. Dyn. SI)
*) mit gebietsrichtiger
Auskopplung von
Lokal-TV und RTL
RTL-Fenster- mit Fenster
Schaltung
IP-Signal-
Übergabe
an KDG
Satelliten-
Uplink 1 2 3 4
DVB-S-Server
Ausbaustufe III
5 6 7 8 9 10 11 12
Unterföhring München – Wamslerstraße („Level 3“)
Reiner Müller - Bereich Technik Seite | 18

19. Zusammenfassende Übersicht (München TV)
Terrestrik
Satelliten-
Gemeinschafts-
Studio zuführung
Sender empfang oder … … Einzelempfang
Anbieter Astra Media Broadcast WEG, HV Verbraucher
1 2 3 4 5
Satelliten-TV
Satelliten- Gemeinschafts-
Studio ausstrahlung empfang oder … … Einzelempfang
Anbieter Astra WEG, HV Verbraucher
1 2 3 4 5
Satelliten- Kabel-
Zuführung Headend
Kabel-TV
Backbone Üp
Gemeinschafts-
Studio Sender Antennenanlage oder … … Einzelhaus
Kabelnetz
Anbieter Astra, u.a. KDG, Unity Media, u.a. WEG, HV Verbraucher
1 2 3 4 5
zentrales
Satelliten- VoD TV-Headend
Zuführung PVR
DSL-TV
IP-Zuführung Glasfaser-
Studio Netz DSL-AM
Anbieter Astra, u.a. IPTV-Provider Verbraucher
Reiner Müller, Dipl. Ing., Bereich Technik Seite 19

20. Zusammenfassende Übersicht (Oberpfalz TV)
Terrestrik
Satelliten-
Gemeinschafts-
Studio zuführung
Sender empfang oder … … Einzelempfang
Anbieter Astra Media Broadcast WEG, HV Verbraucher
1 2 3 4 5
Satelliten-TV
Satelliten- Gemeinschafts-
Studio ausstrahlung empfang oder … … Einzelempfang
Anbieter Astra WEG, HV Verbraucher
1 2 3 4 5
Satelliten- Kabel-
Zuführung Headend
Kabel-TV
Backbone Üp
Gemeinschafts-
Studio Sender Antennenanlage oder … … Einzelhaus
Kabelnetz
Anbieter Astra, u.a. KDG, Unity Media, u.a. WEG, HV Verbraucher
1 2 3 4 5
zentrales
Satelliten- VoD TV-Headend
Zuführung PVR
DSL-TV
IP-Zuführung Glasfaser-
Studio Netz DSL-AM
Anbieter Astra, u.a. IPTV-Provider Verbraucher
Reiner Müller, Dipl. Ing., Bereich Technik Seite 20

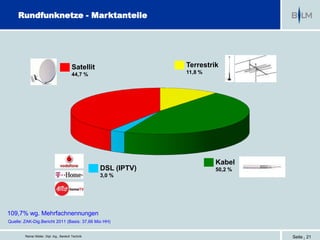

21. Rundfunknetze - Marktanteile
Satellit Terrestrik
44,7 % 11,8 %
Kabel
DSL (IPTV) 50,2 %
3,0 %
109,7% wg. Mehrfachnennungen
Quelle: ZAK-Dig.Bericht 2011 (Basis: 37,66 Mio HH)
Reiner Müller, Dipl. Ing., Bereich Technik Seite | 21

22. Rundfunknetze – Marktanteile (Oberpfalz TV)
Satellit Terrestrik
44,7 % 11,8 %
Kabel
DSL (IPTV) 50,2 %
3,0 %
109,7% wg. Mehrfachnennungen
Quelle: ZAK-Dig.Bericht 2011 (Basis: 37,66 Mio HH)
Reiner Müller, Dipl. Ing., Bereich Technik Seite | 22

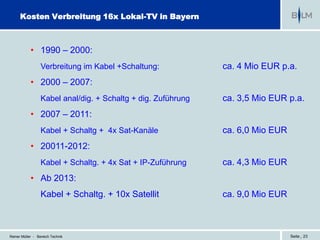

23. Kosten Verbreitung 16x Lokal-TV in Bayern
• 1990 – 2000:
Verbreitung im Kabel +Schaltung: ca. 4 Mio EUR p.a.
• 2000 – 2007:
Kabel anal/dig. + Schaltg + dig. Zuführung ca. 3,5 Mio EUR p.a.
• 2007 – 2011:
Kabel + Schaltg + 4x Sat-Kanäle ca. 6,0 Mio EUR
• 20011-2012:
Kabel + Schaltg. + 4x Sat + IP-Zuführung ca. 4,3 Mio EUR
• Ab 2013:
Kabel + Schaltg. + 10x Satellit ca. 9,0 Mio EUR
Reiner Müller - Bereich Technik Seite | 23

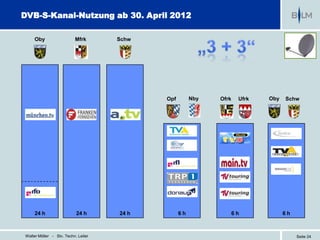

24. DVB-S-Kanal-Nutzung ab 30. April 2012
Oby Mfrk Schw
Opf Nby Ofrk Ufrk Oby Schw
24 h 24 h 24 h 6h 6h 6h
Walter Möller - Stv. Techn. Leiter Seite 24

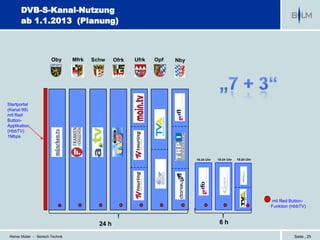

25. DVB-S-Kanal-Nutzung
ab 1.1.2013 (Planung)
Oby Mfrk Schw Ofrk Ufrk Opf Nby
Startportal
(Kanal 99)
mit Red
Button-
Applikation
(HbbTV)
1Mbps
18-24 Uhr 18-24 Uhr 18-24 Uhr
mit Red Button-
Funktion (HbbTV)
24 h 6h
Reiner Müller - Bereich Technik Seite | 25

26. Warum hybride Anwendungen für Lokal-TV ?
• Nationale Programmanbieter
• 24h Programme haben hohe Zuschauerbindung
(allways present)
• Lokale Anbieter
• Verlängerung des Programmangebotes möglich
• Dauernde Präsenz gegeben
• Alternativen zu teuren Rundfunk-Übertragungswegen
• Archivnutzungen über die „regionale Mediathek“
• Neue Werbeerlösmodelle
• Hybride Anwendungen für lokale TV-Anbieter wichtiger, als
für nationale TV-Anbieter ?!
Reiner Müller - Bereich Technik Seite | 26

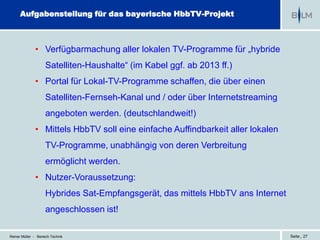

27. Aufgabenstellung für das bayerische HbbTV-Projekt
• Verfügbarmachung aller lokalen TV-Programme für „hybride
Satelliten-Haushalte“ (im Kabel ggf. ab 2013 ff.)
• Portal für Lokal-TV-Programme schaffen, die über einen
Satelliten-Fernseh-Kanal und / oder über Internetstreaming
angeboten werden. (deutschlandweit!)
• Mittels HbbTV soll eine einfache Auffindbarkeit aller lokalen
TV-Programme, unabhängig von deren Verbreitung
ermöglicht werden.
• Nutzer-Voraussetzung:
Hybrides Sat-Empfangsgerät, das mittels HbbTV ans Internet
angeschlossen ist!
Reiner Müller - Bereich Technik Seite | 27

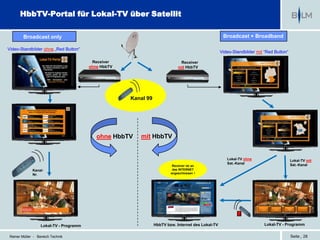

28. HbbTV-Portal für Lokal-TV über Satellit
Broadcast only Broadcast + Broadband
Video-Standbilder ohne „Red Button“
Video-Standbilder mit “Red Button“
Receiver Receiver
ohne HbbTV mit HbbTV
Kanal 99
ohne HbbTV mit HbbTV
Lokal-TV ohne Lokal-TV mit
Sat.-Kanal Sat.-Kanal
Receiver ist an
Kanal- das INTERNET
Nr. angeschlossen !
Was läuft
Videotext Mediathek ……..
jetzt
>
Lokal-TV - Programm HbbTV bzw. Internet des Lokal-TV Lokal-TV - Programm
Reiner Müller - Bereich Technik Seite | 28

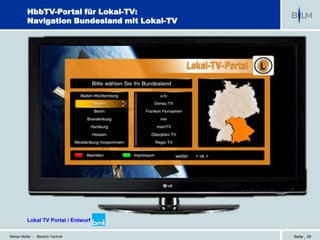

29. HbbTV-Portal für Lokal-TV:
Navigation Bundesland mit Lokal-TV
weiter: < ok >
Lokal TV Portal / Entwurf bmt
Reiner Müller - Bereich Technik Seite | 29

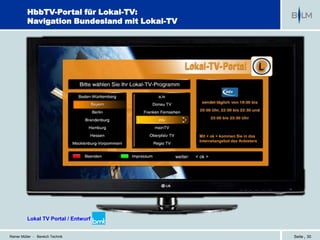

30. HbbTV-Portal für Lokal-TV:
Navigation Bundesland mit Lokal-TV
Mit < ok > kommen Sie in das
Internetangebot des Anbieters
weiter: < ok >
Lokal TV Portal / Entwurf bmt
Reiner Müller - Bereich Technik Seite | 30

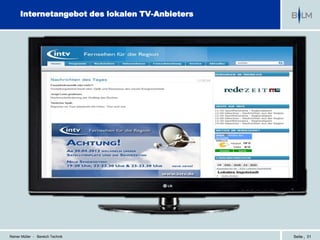

31. Internetangebot des lokalen TV-Anbieters
Reiner Müller - Bereich Technik Seite | 31

32. HbbTV-Portal für Lokal-TV:
Navigation Bundesland mit Lokal-TV
München TV
weiter: < ok >
Lokal TV Portal / Entwurf bmt
Reiner Müller - Bereich Technik Seite | 32

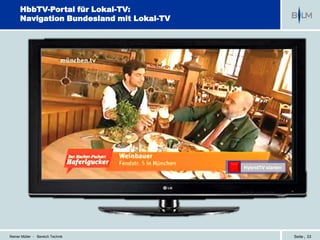

33. HbbTV-Portal für Lokal-TV:
Navigation Bundesland mit Lokal-TV
HybridTV starten
Reiner Müller - Bereich Technik Seite | 33

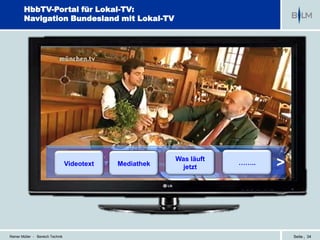

34. HbbTV-Portal für Lokal-TV:
Navigation Bundesland mit Lokal-TV
Was läuft
Videotext Mediathek jetzt
…….. >
Reiner Müller - Bereich Technik Seite | 34

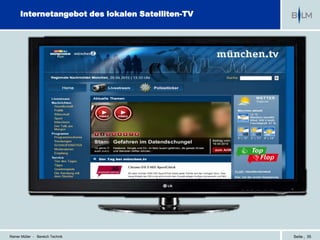

35. Internetangebot des lokalen Satelliten-TV
Reiner Müller - Bereich Technik Seite | 35

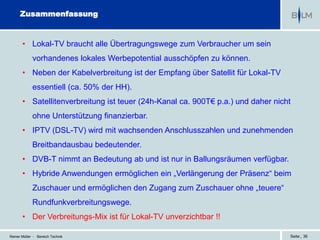

36. Zusammenfassung
• Lokal-TV braucht alle Übertragungswege zum Verbraucher um sein
vorhandenes lokales Werbepotential ausschöpfen zu können.
• Neben der Kabelverbreitung ist der Empfang über Satellit für Lokal-TV
essentiell (ca. 50% der HH).
• Satellitenverbreitung ist teuer (24h-Kanal ca. 900T€ p.a.) und daher nicht
ohne Unterstützung finanzierbar.
• IPTV (DSL-TV) wird mit wachsenden Anschlusszahlen und zunehmenden
Breitbandausbau bedeutender.
• DVB-T nimmt an Bedeutung ab und ist nur in Ballungsräumen verfügbar.
• Hybride Anwendungen ermöglichen ein „Verlängerung der Präsenz“ beim
Zuschauer und ermöglichen den Zugang zum Zuschauer ohne „teuere“
Rundfunkverbreitungswege.
• Der Verbreitungs-Mix ist für Lokal-TV unverzichtbar !!
Reiner Müller - Bereich Technik Seite | 36

37. Lokalrundfunktage 2012
Lokales Fernsehen über Satellit
- Konzepte für den Zuschauer
Nürnberg, 10.7.2012
Reiner Müller (Dipl.Ing.)
Bereichsleiter Technik
reiner.mueller@blm.de
