1. Mit LoRaWAN und Serverless zur
eigenen Smart-O
ffi
ce-Lösung
building IoT, 24. März 2021
@LeanderReimer #qaware #CloudNativeNerd
Dev

2. Mario-Leander Reimer
Principal Software Architect
@LeanderReimer
#cloudnativenerd #qaware
https://lreimer.github.io

3. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
2019
3

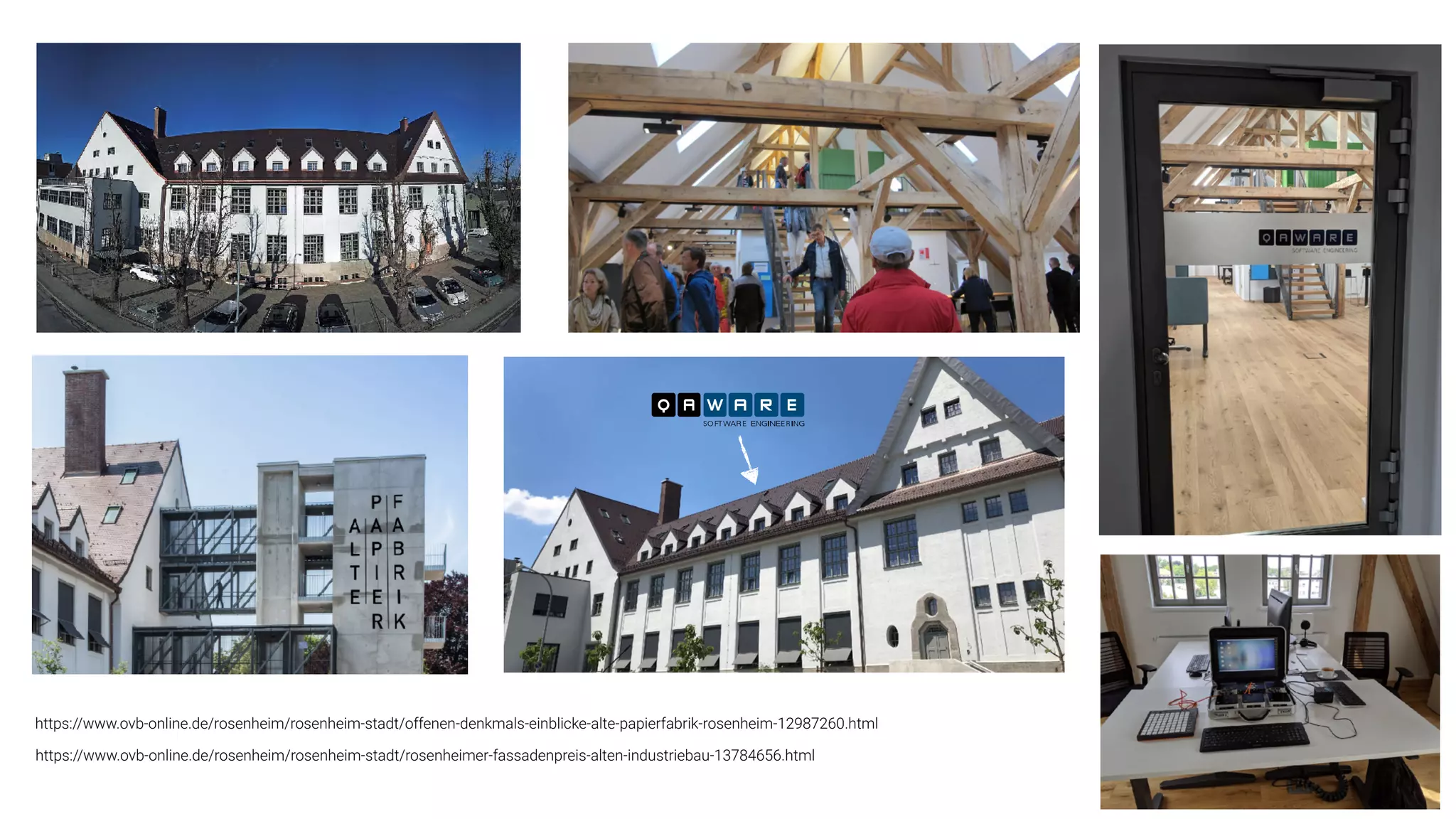

5. https://www.ovb-online.de/rosenheim/rosenheim-stadt/rosenheimer-fassadenpreis-alten-industriebau-13784656.html
https://www.ovb-online.de/rosenheim/rosenheim-stadt/offenen-denkmals-einblicke-alte-papierfabrik-rosenheim-12987260.html

6. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware

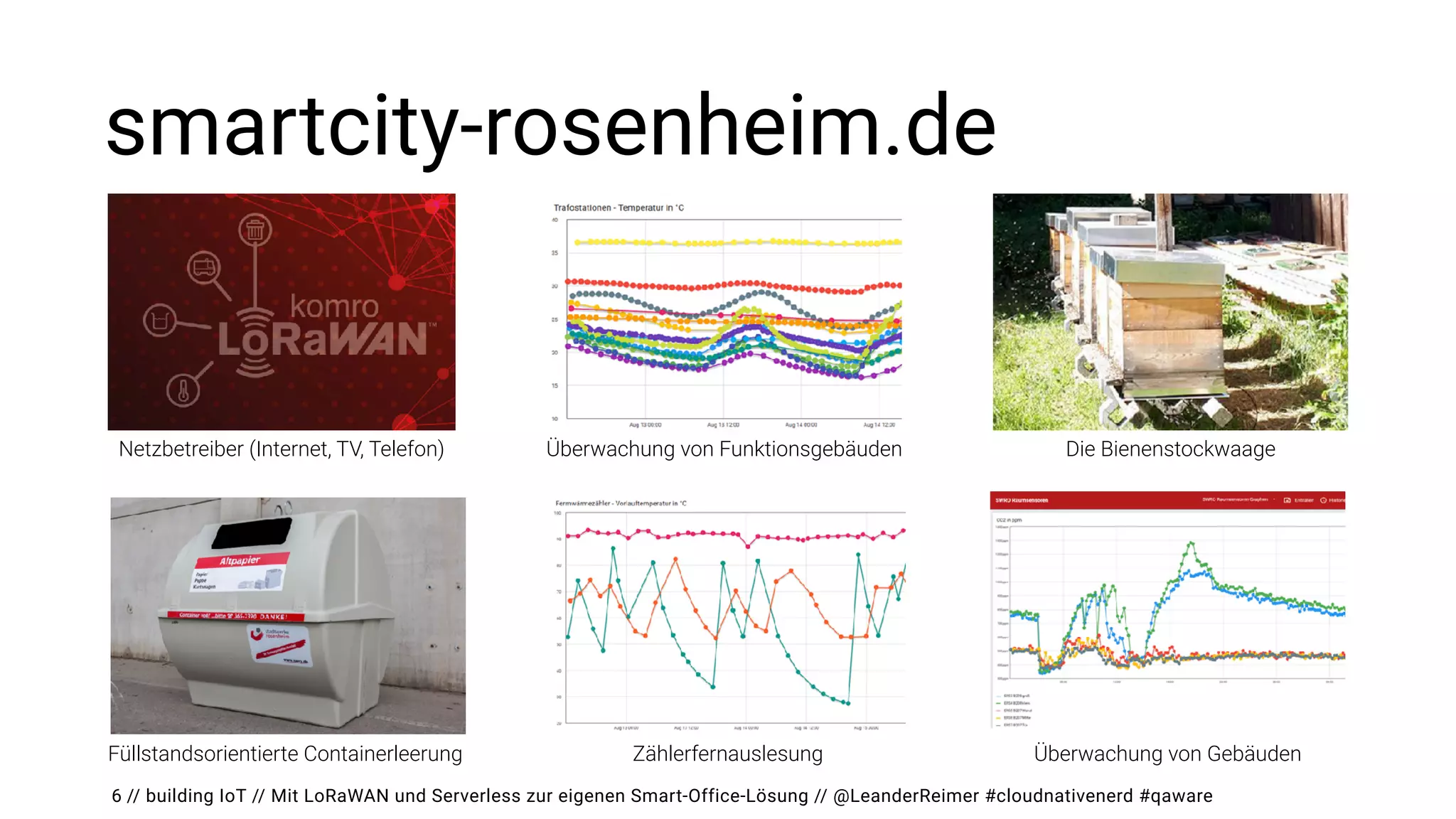

smartcity-rosenheim.de
6
Netzbetreiber (Internet, TV, Telefon) Überwachung von Funktionsgebäuden Die Bienenstockwaage
Füllstandsorientierte Containerleerung Zählerfernauslesung Überwachung von Gebäuden

7. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware

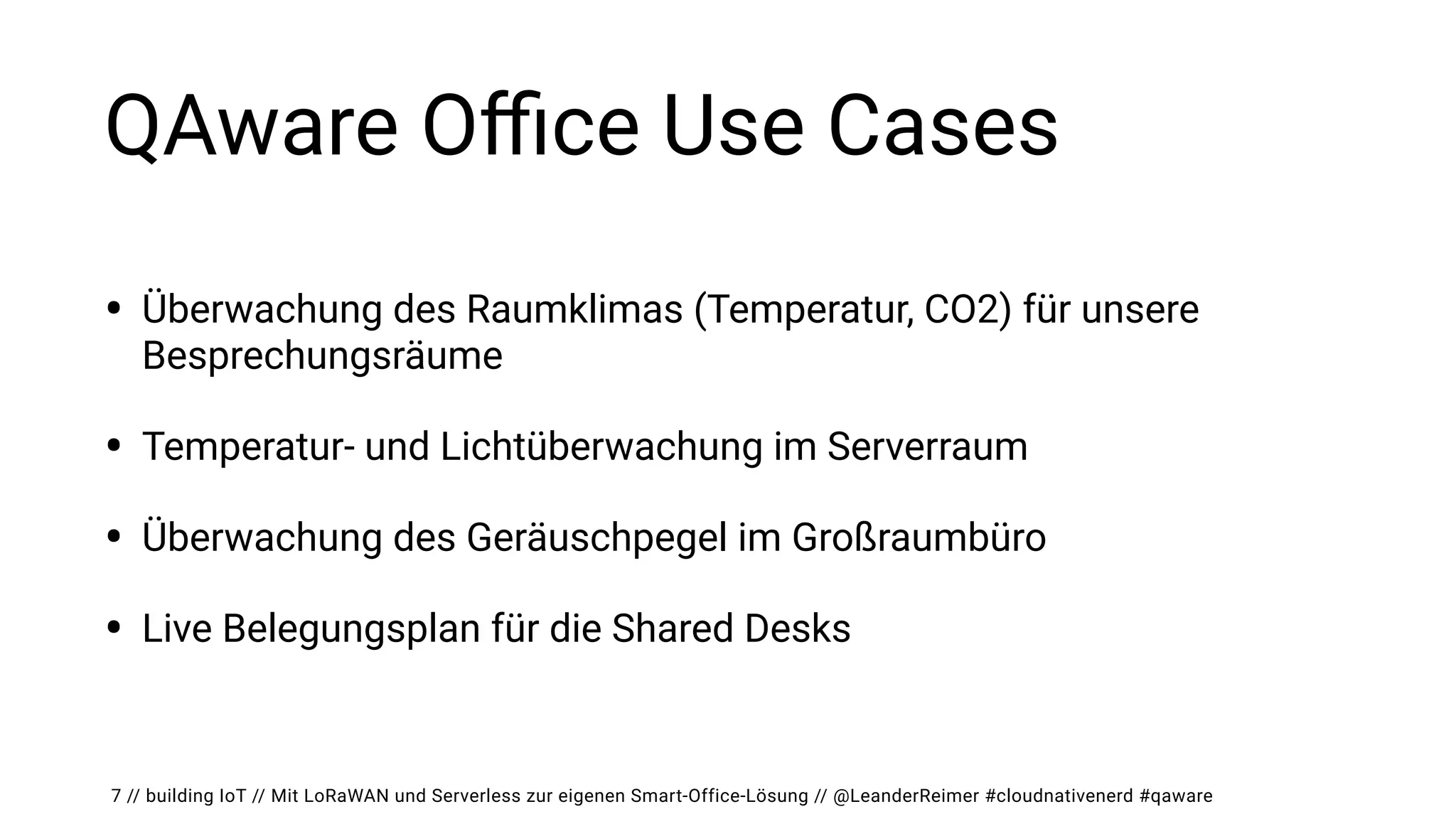

QAware O
ffi
ce Use Cases
• Überwachung des Raumklimas (Temperatur, CO2) für unsere
Besprechungsräume
• Temperatur- und Lichtüberwachung im Serverraum
• Überwachung des Geräuschpegel im Großraumbüro
• Live Belegungsplan für die Shared Desks
7

8. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
2020
8

9. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
Das Team
9
The Developer The Product Owner

10. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
Die Sensoren
10
ELSYS ERS CO2 Raumsensor ELSYS ERS-Desk Bewegungsmelder
ELSYS ERS Sound Geräuschpegelsensor
• Temperatur
• Luftfeuchtigkeit
• Bewegung (PIR)
• Licht
• Geräuschpegel
• Temperatur
• Luftfeuchtigkeit
• Bewegung (PIR)
• Licht
• CO2 Level
• Temperatur
• Luftfeuchtigkeit
• Bewegung (PIR)
• Licht
• Belegungszustand

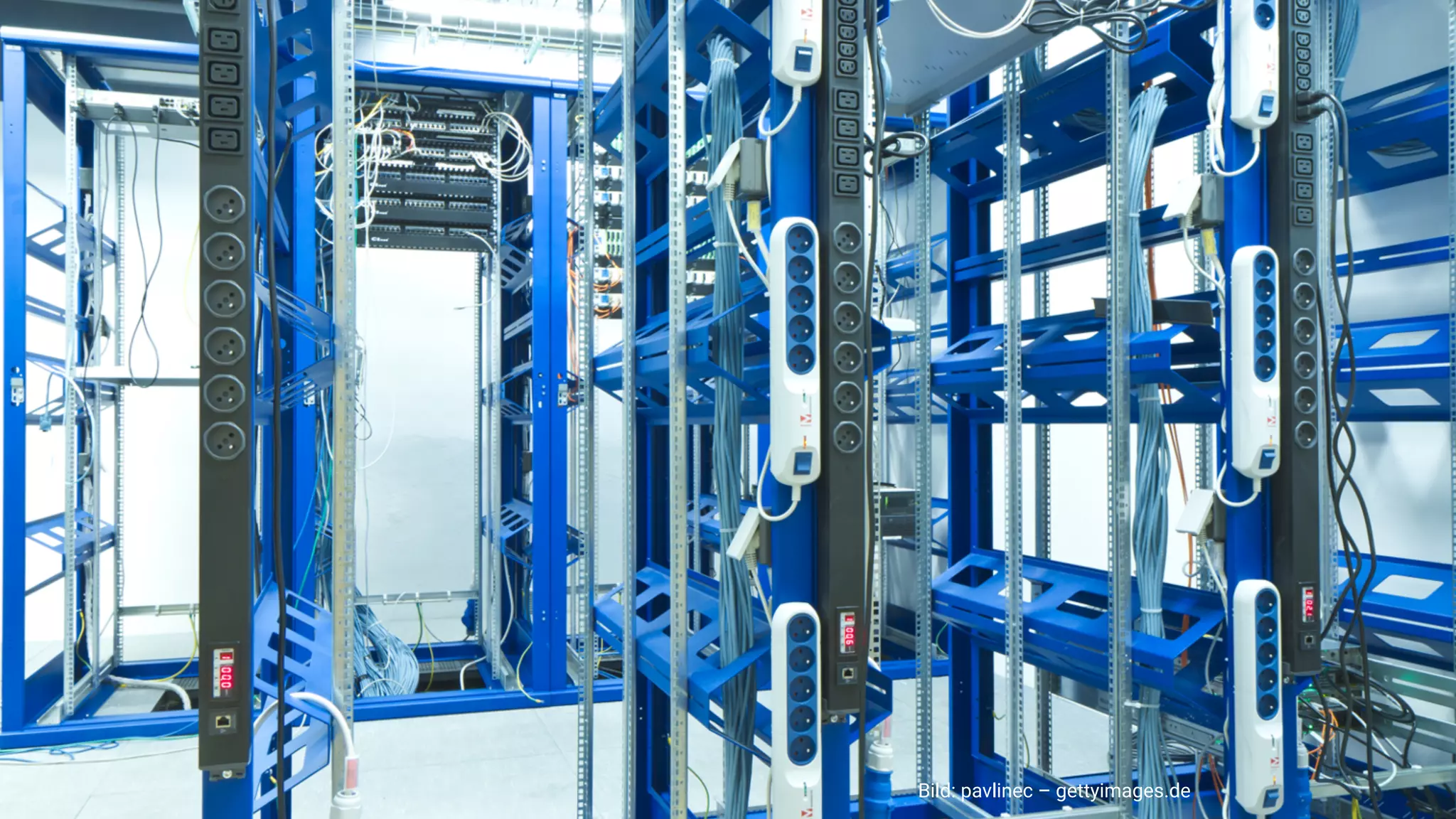

11. Bild: pavlinec – gettyimages.de

12. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
–Werner Vogels, CTO, Amazon
„Kein Server ist einfacher zu verwalten,
als kein Server!“
12

13. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
13
Serverless computing refers to a new model of cloud
native computing, enabled by architectures that do
not require server management to build and run
applications. It leverages a
fi
ner-grained deployment
model where applications, bundled as one or more
functions, are uploaded to a platform and then
executed, scaled, and billed in response to the exact
demand needed at the moment.
https://landscape.cncf.io/

14. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
14

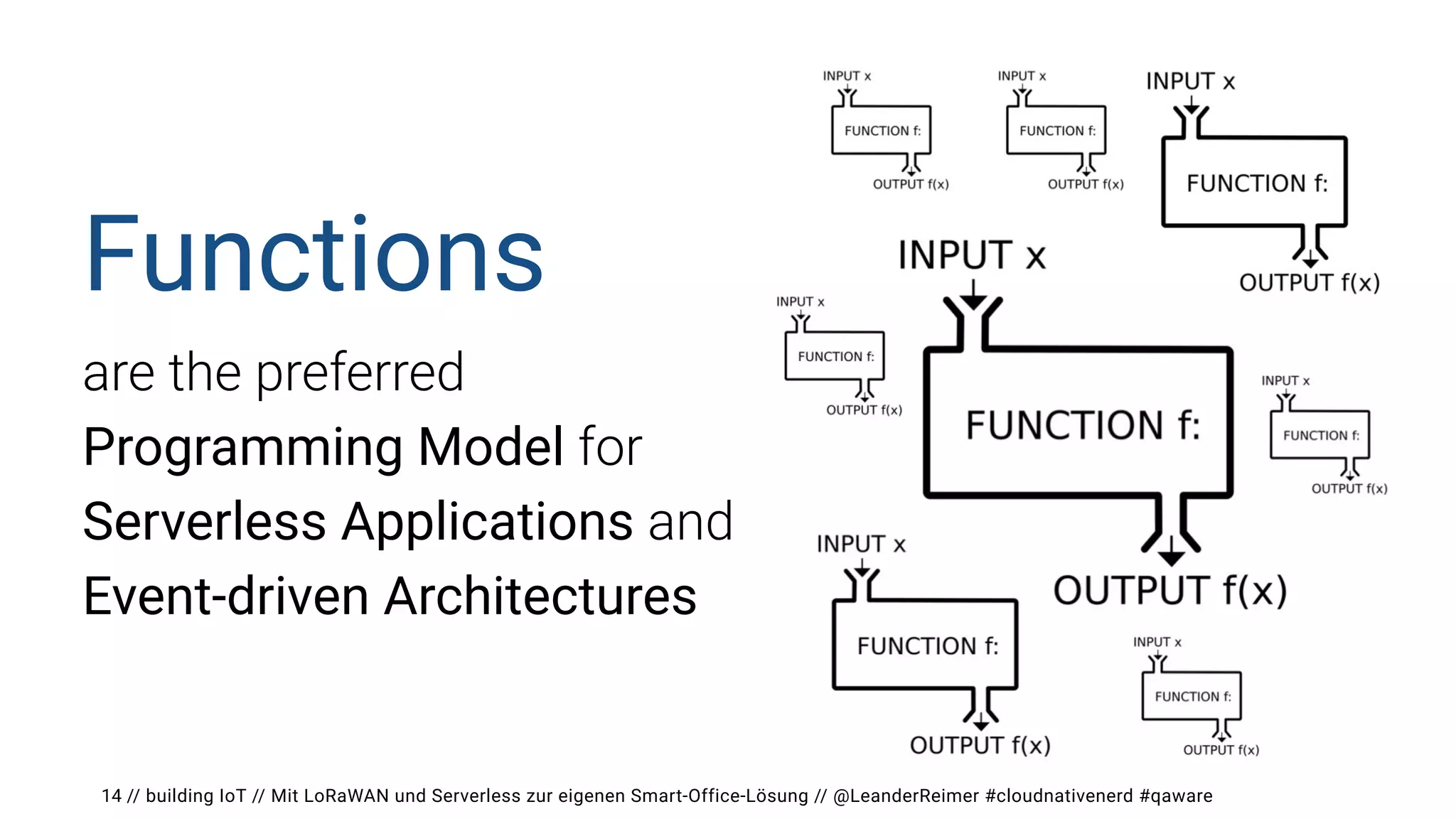

Functions
are the preferred
Programming Model for
Serverless Applications and
Event-driven Architectures

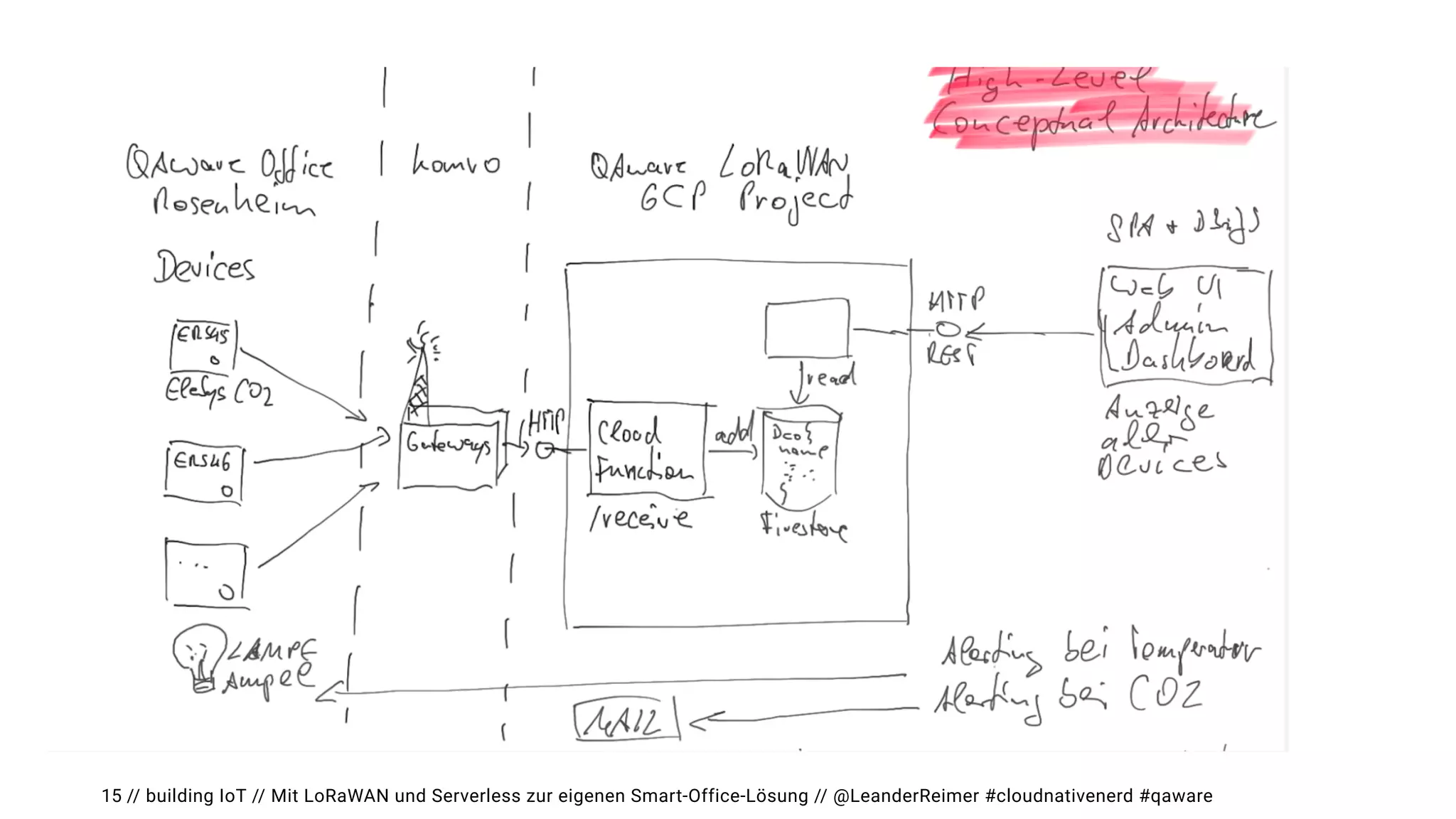

15. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
15

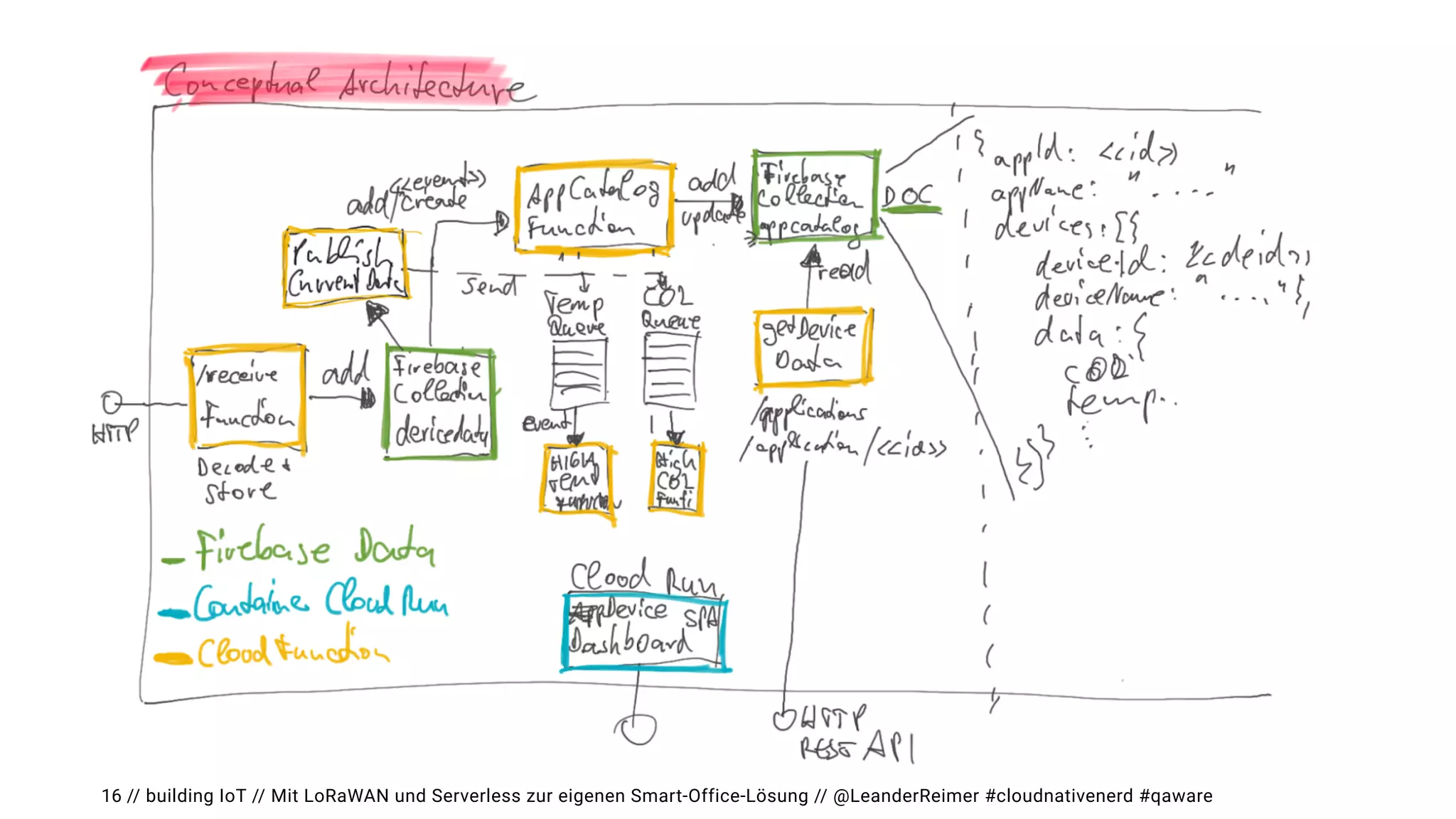

16. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
16

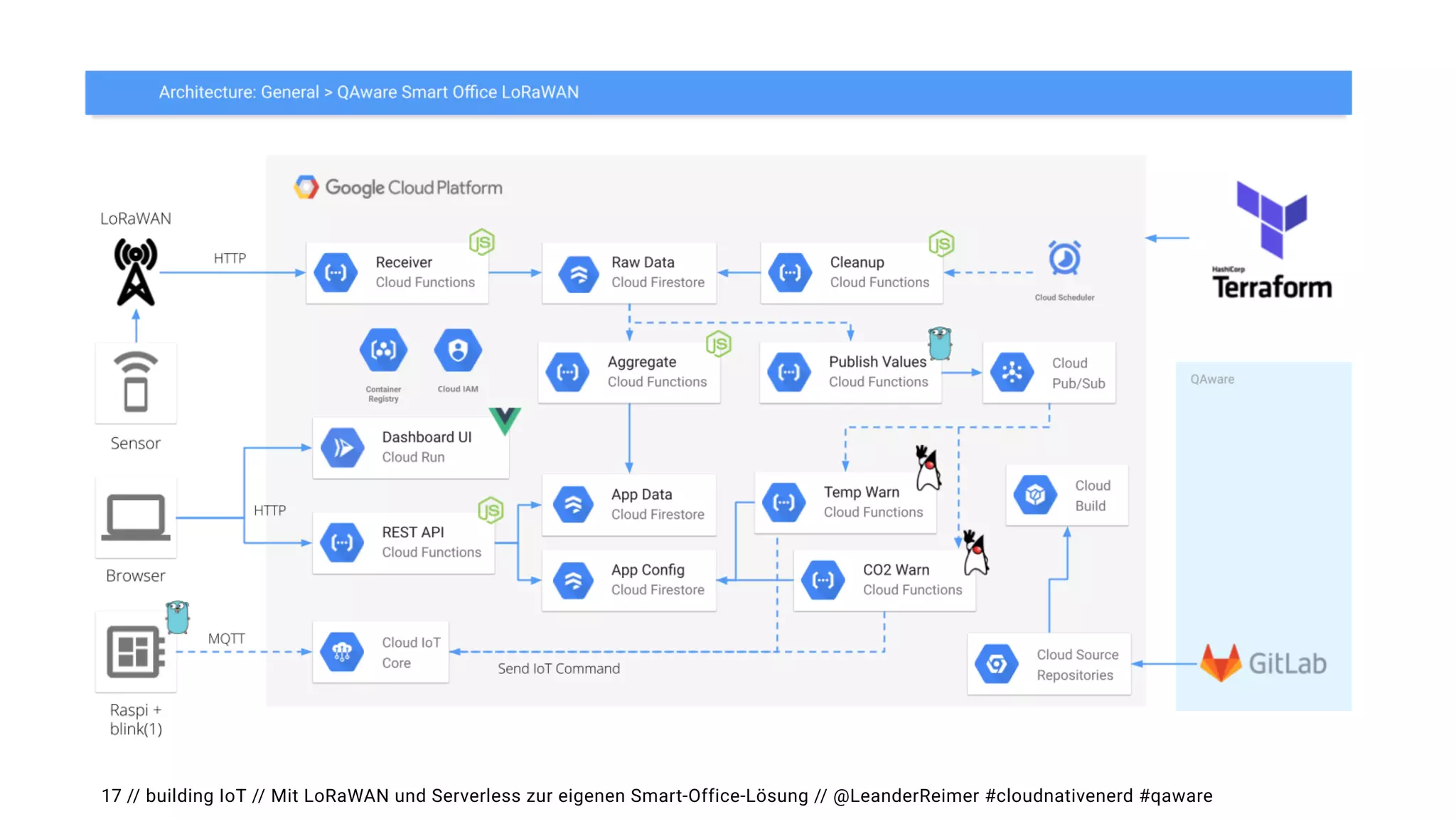

17. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
17

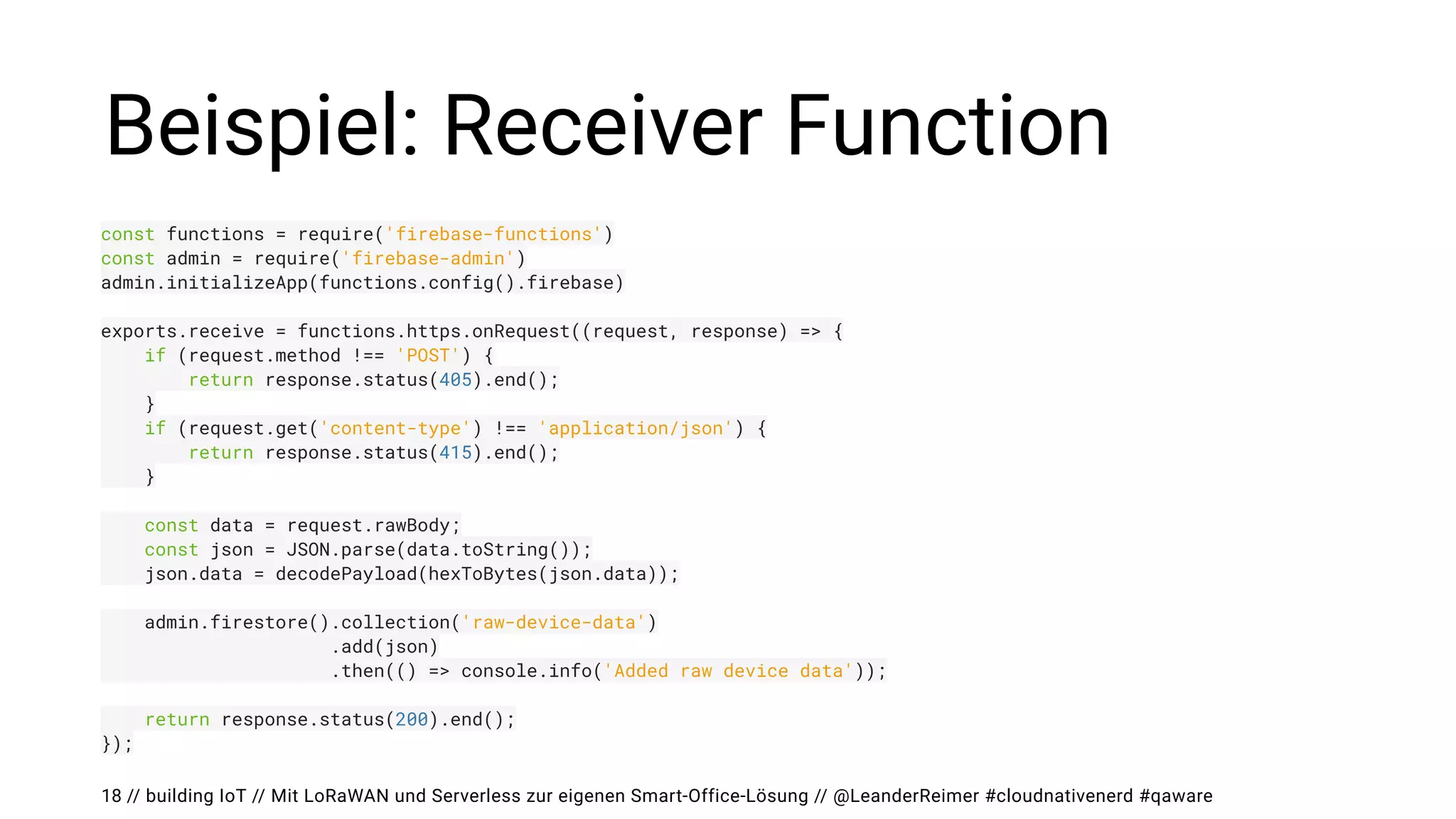

18. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
Beispiel: Receiver Function
18
const functions = require('firebase-functions')
const admin = require('firebase-admin')
admin.initializeApp(functions.config().firebase)
exports.receive = functions.https.onRequest((request, response) => {
if (request.method !== 'POST') {
return response.status(405).end();
}
if (request.get('content-type') !== 'application/json') {
return response.status(415).end();
}
const data = request.rawBody;
const json = JSON.parse(data.toString());
json.data = decodePayload(hexToBytes(json.data));
admin.firestore().collection('raw-device-data')
.add(json)
.then(() => console.info('Added raw device data'));
return response.status(200).end();
});

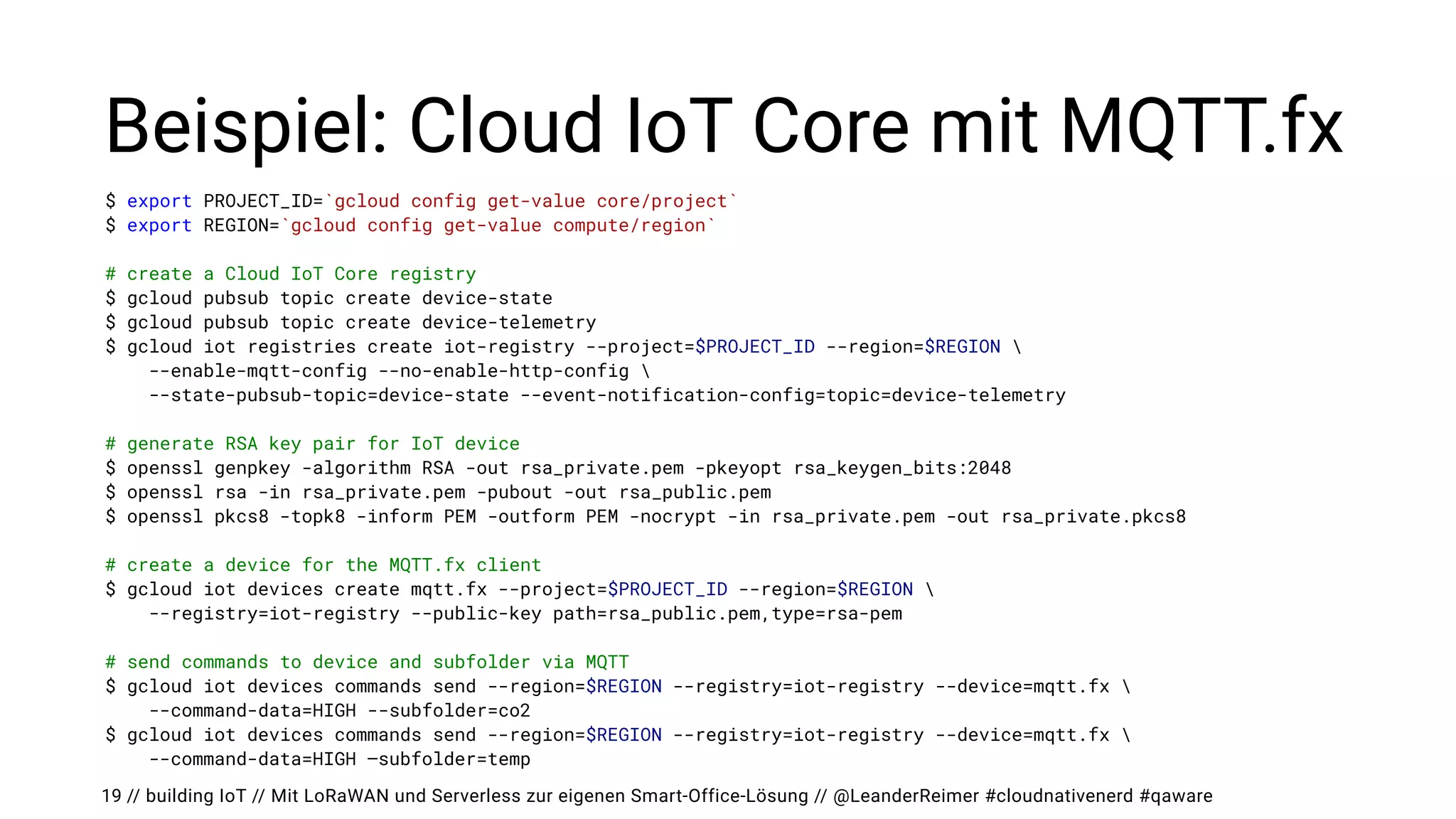

19. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
Beispiel: Cloud IoT Core mit MQTT.fx
19
$ export PROJECT_ID=`gcloud config get-value core/project`
$ export REGION=`gcloud config get-value compute/region`
# create a Cloud IoT Core registry
$ gcloud pubsub topic create device-state
$ gcloud pubsub topic create device-telemetry
$ gcloud iot registries create iot-registry --project=$PROJECT_ID --region=$REGION
--enable-mqtt-config --no-enable-http-config
--state-pubsub-topic=device-state --event-notification-config=topic=device-telemetry
# generate RSA key pair for IoT device
$ openssl genpkey -algorithm RSA -out rsa_private.pem -pkeyopt rsa_keygen_bits:2048
$ openssl rsa -in rsa_private.pem -pubout -out rsa_public.pem
$ openssl pkcs8 -topk8 -inform PEM -outform PEM -nocrypt -in rsa_private.pem -out rsa_private.pkcs8
# create a device for the MQTT.fx client
$ gcloud iot devices create mqtt.fx --project=$PROJECT_ID --region=$REGION
--registry=iot-registry --public-key path=rsa_public.pem,type=rsa-pem
# send commands to device and subfolder via MQTT
$ gcloud iot devices commands send --region=$REGION --registry=iot-registry --device=mqtt.fx
--command-data=HIGH --subfolder=co2
$ gcloud iot devices commands send --region=$REGION --registry=iot-registry --device=mqtt.fx
--command-data=HIGH —subfolder=temp

20. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware

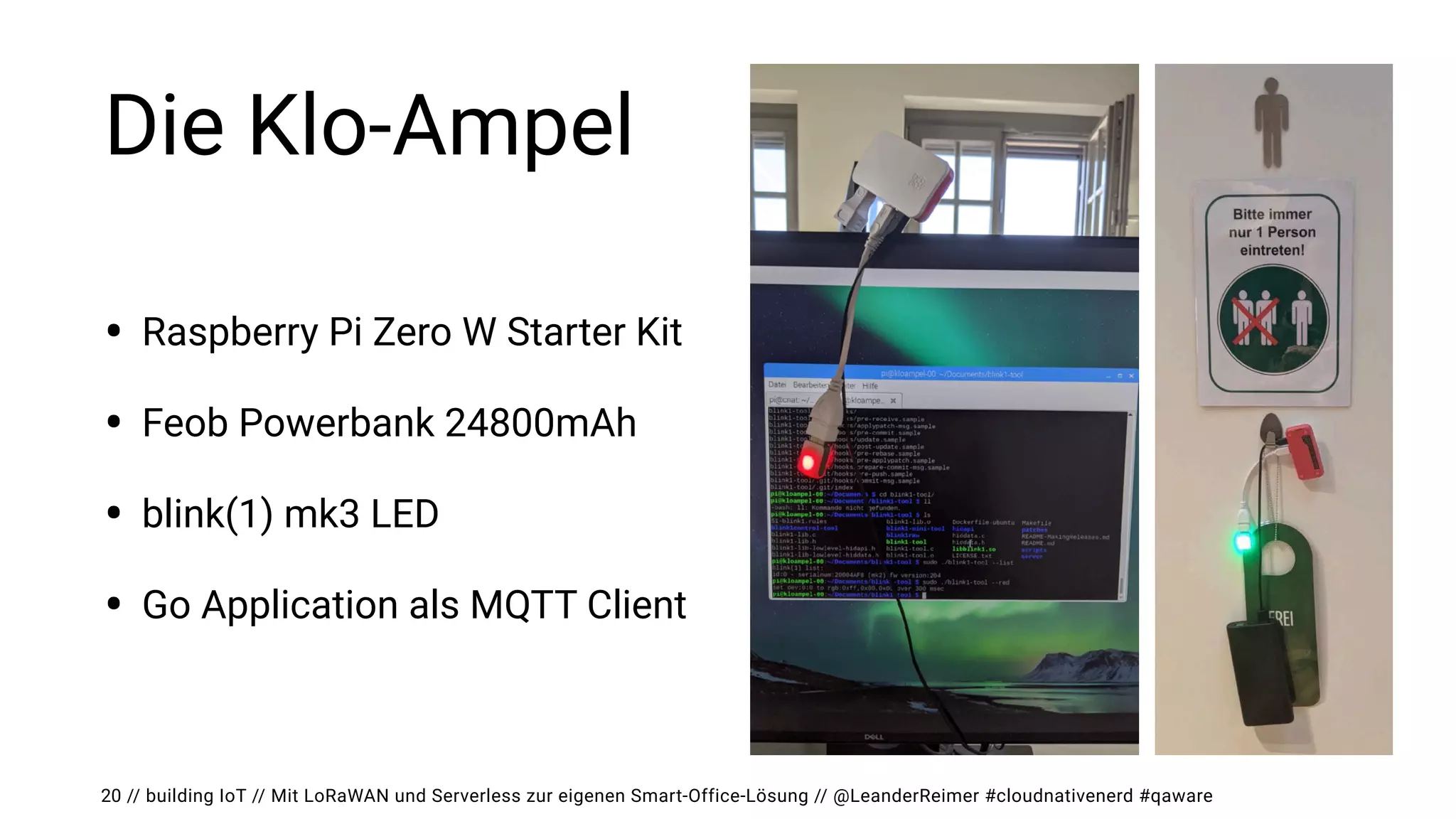

Die Klo-Ampel
• Raspberry Pi Zero W Starter Kit
• Feob Powerbank 24800mAh
• blink(1) mk3 LED
• Go Application als MQTT Client
20

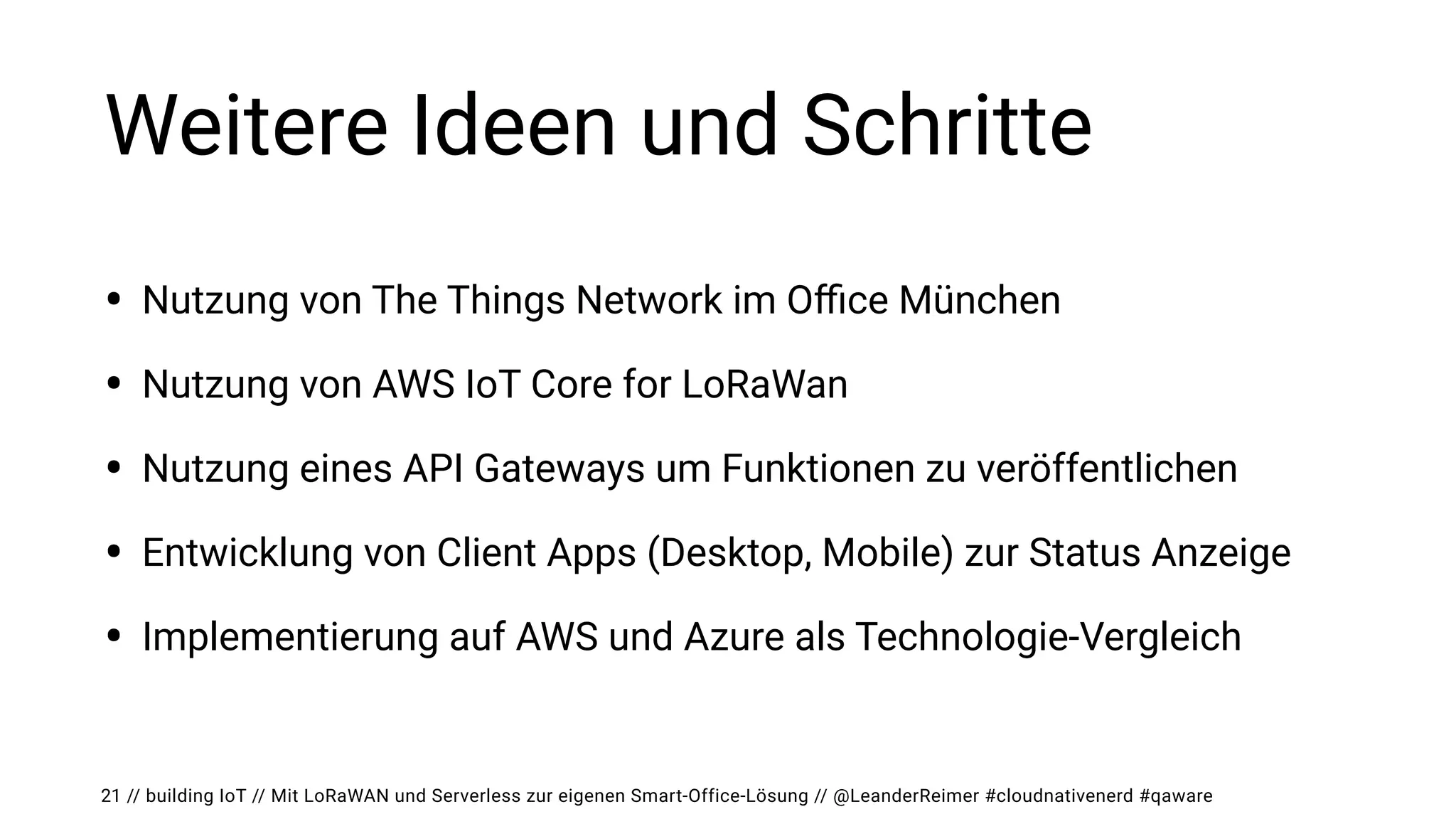

21. // building IoT // Mit LoRaWAN und Serverless zur eigenen Smart-Office-Lösung // @LeanderReimer #cloudnativenerd #qaware
Weitere Ideen und Schritte
• Nutzung von The Things Network im O
ffi
ce München
• Nutzung von AWS IoT Core for LoRaWan
• Nutzung eines API Gateways um Funktionen zu veröffentlichen
• Entwicklung von Client Apps (Desktop, Mobile) zur Status Anzeige
• Implementierung auf AWS und Azure als Technologie-Vergleich
21

22. Mario-Leander Reimer
Principal Software Architect, QAware GmbH
mario-leander.reimer@qaware.de
https://www.qaware.de
https://speakerdeck.com/lreimer/
https://github.com/lreimer/
&
