ANSYS Conference - 22.- 23. April 2010, Wien
Univ. Prof. Dipl.-Ing. Dr. techn. Gerhard Lener
Dipl.-Ing. Felix Bertagnolli
1
Institut für Konstruktion und Materialwissenschaften
Stahlbau und Mischbautechnologie
Univ. Prof. Dipl.- Ing. Dr. techn. Gerhard Lener
Ein Algorithmus zur parameterfreien
Formoptimierung und Vergleich mit
kommerziellen Lösungen
ANSYS Conference - 22.- 23. April 2010, Wien 2

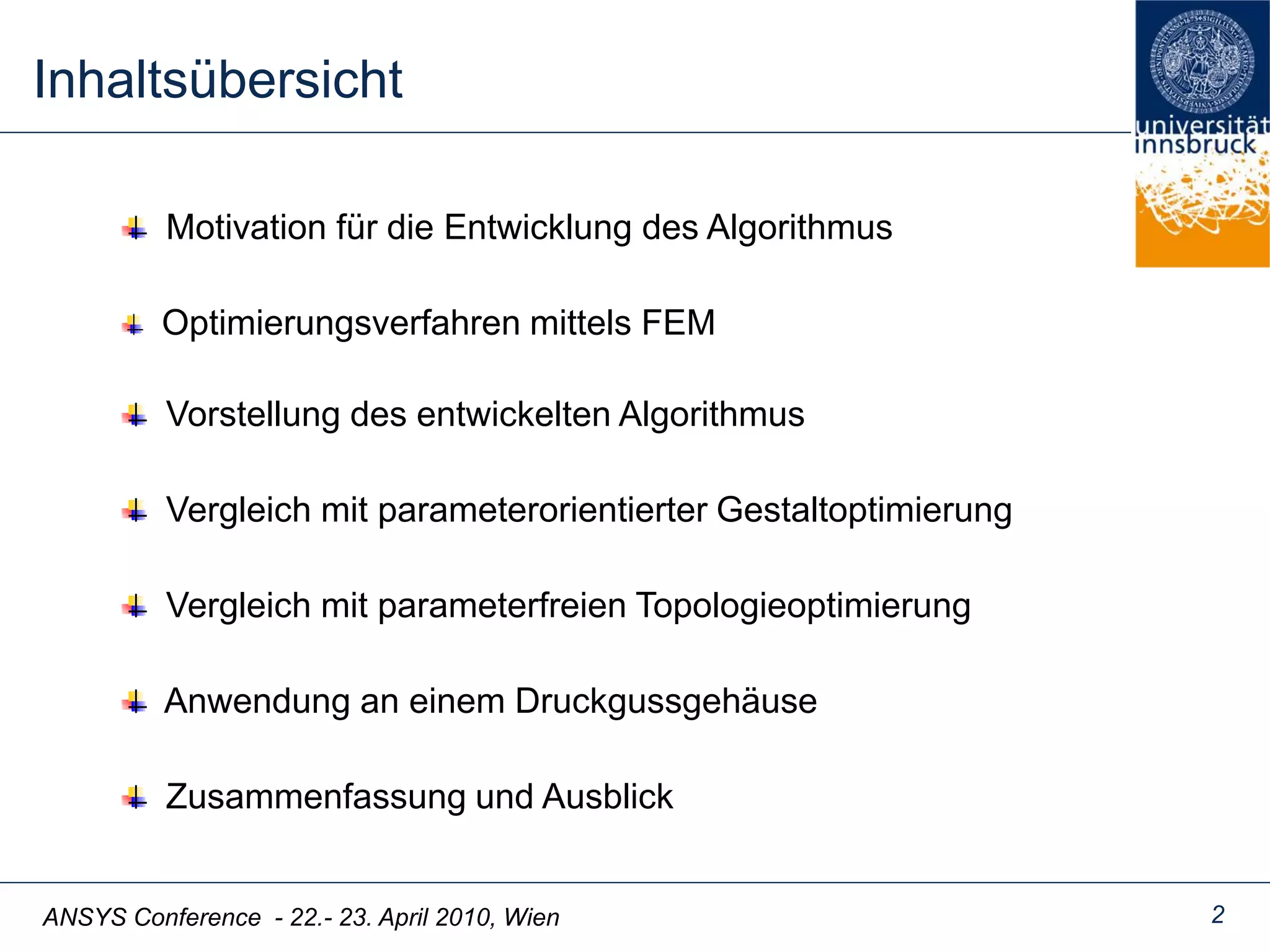

Inhaltsübersicht
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien
Motivation
3

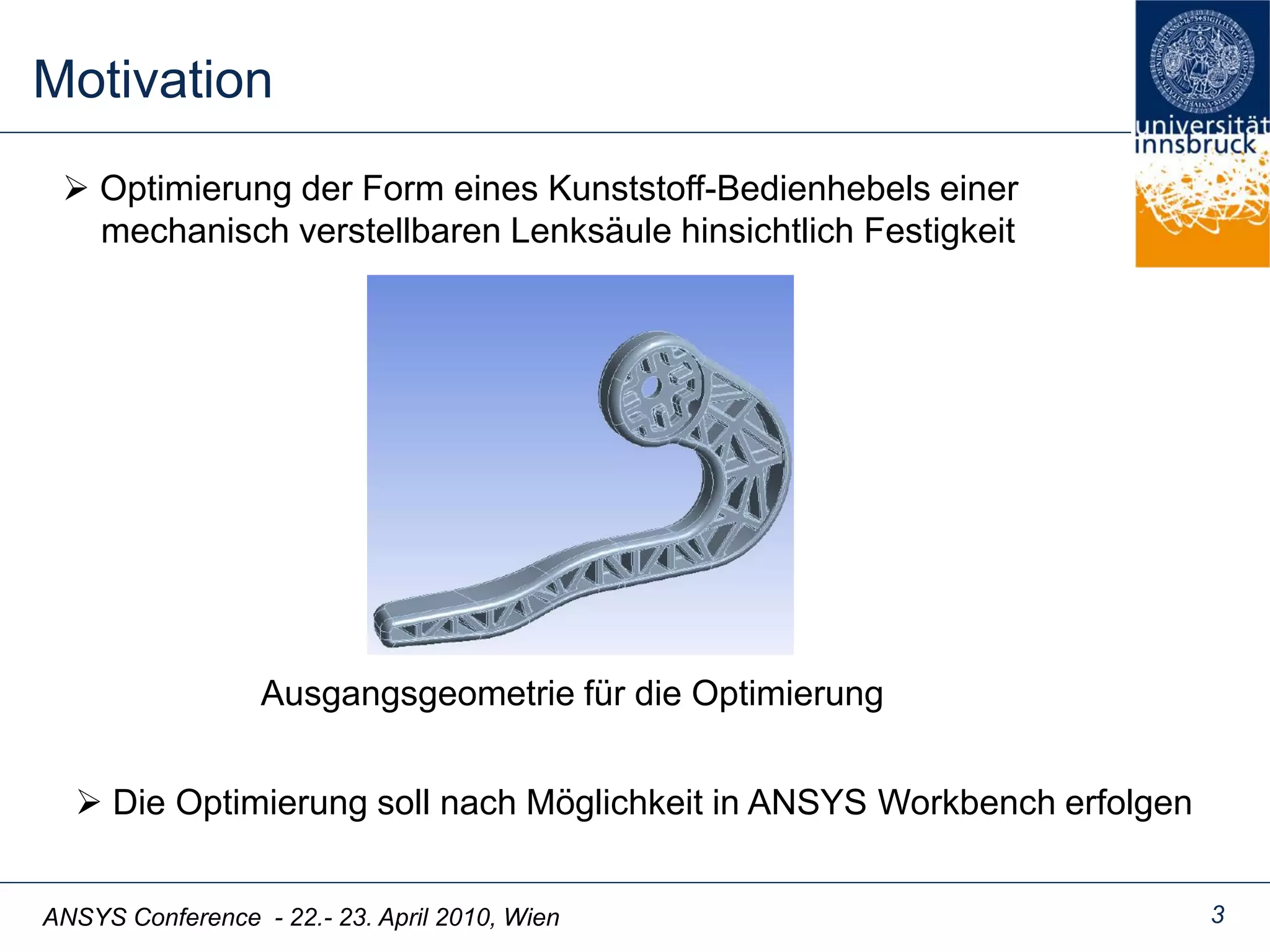

 Optimierung der Form eines Kunststoff-Bedienhebels einer
mechanisch verstellbaren Lenksäule hinsichtlich Festigkeit
Ausgangsgeometrie für die Optimierung
 Die Optimierung soll nach Möglichkeit in ANSYS Workbench erfolgen
ANSYS Conference - 22.- 23. April 2010, Wien 4

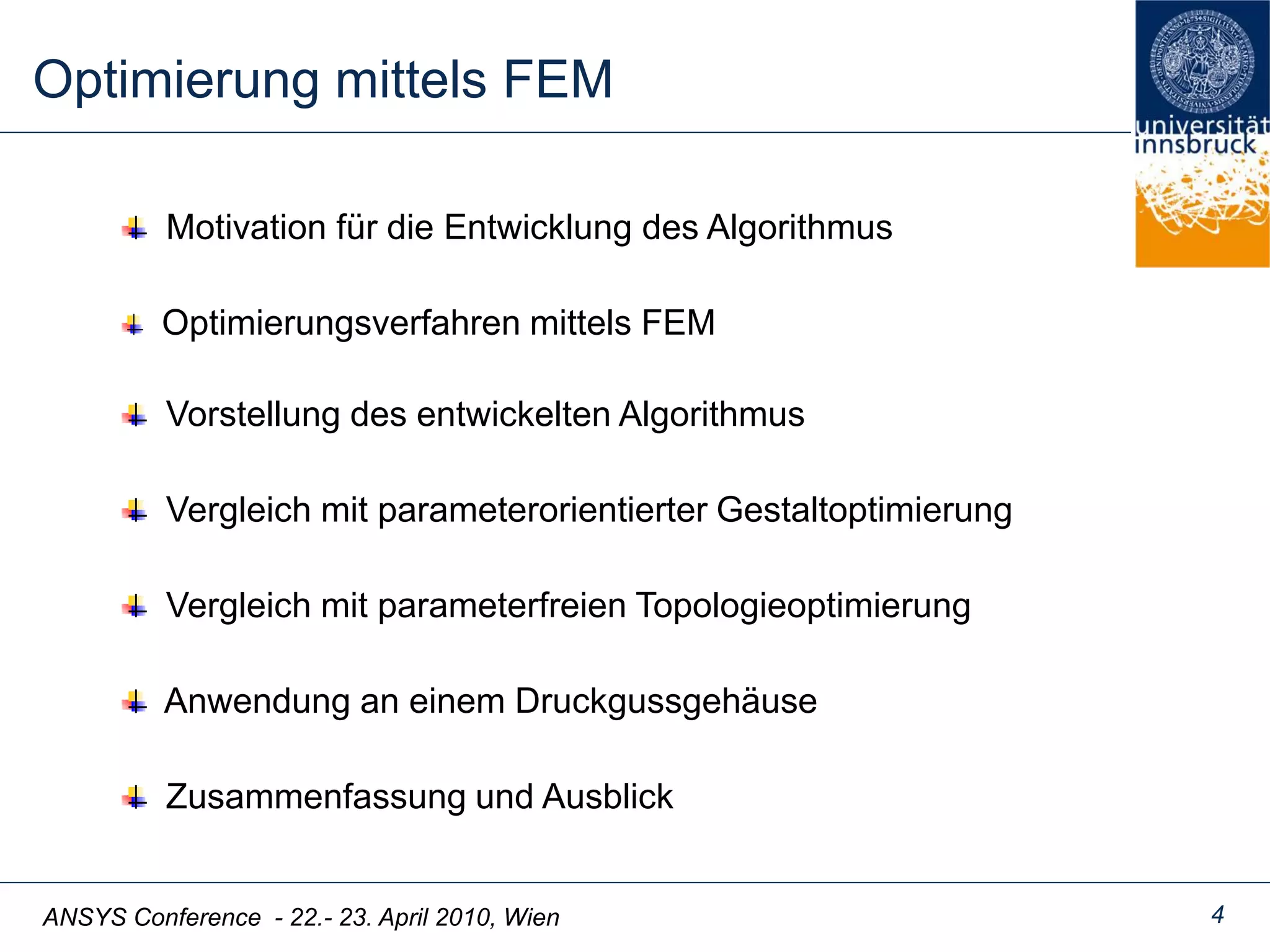

Optimierung mittels FEM
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung mittels FEM
5

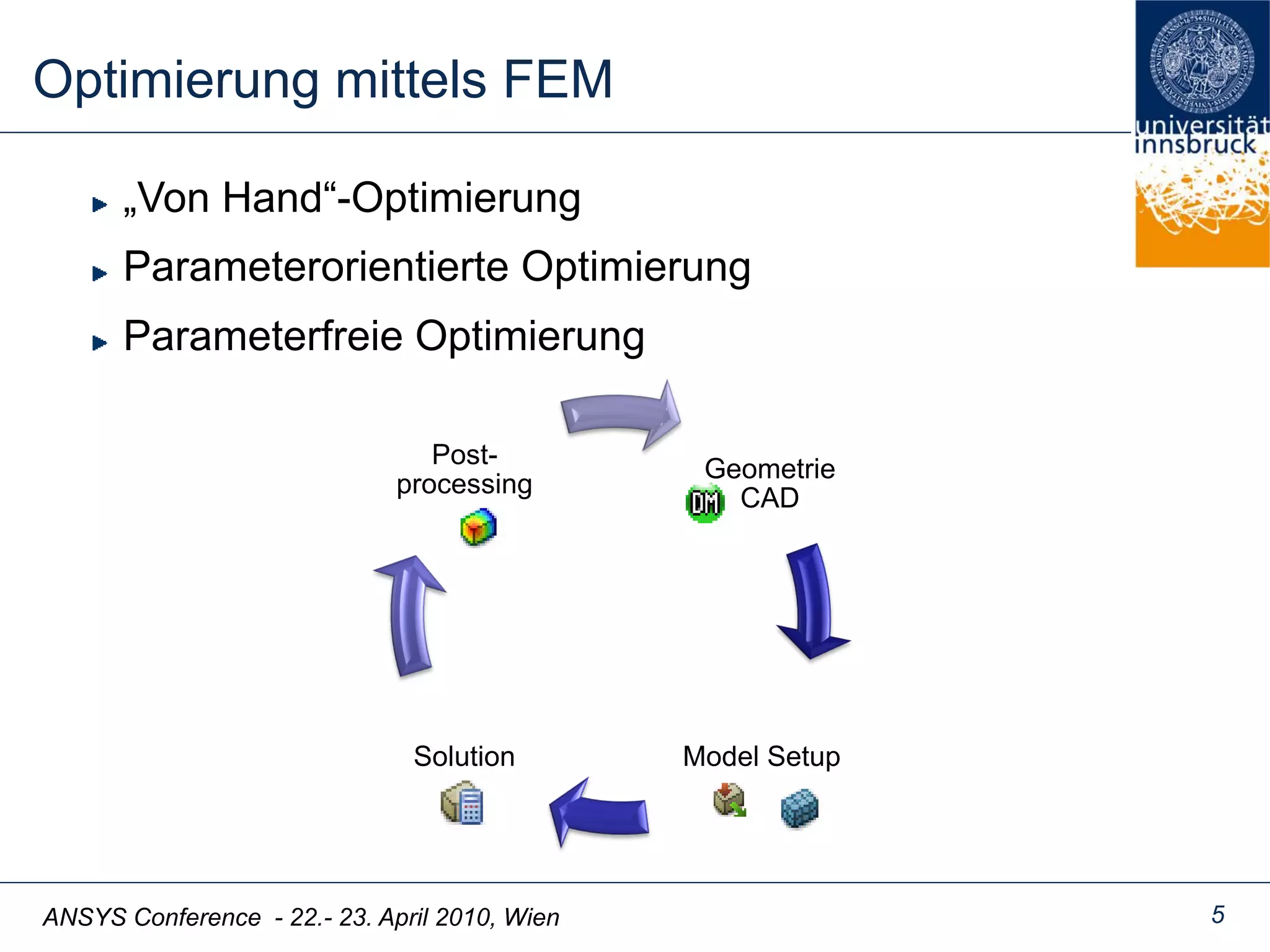

„Von Hand“-Optimierung
Parameterorientierte Optimierung
Parameterfreie Optimierung
Geometrie
CAD
Model SetupSolution
Post-
processing
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung mittels FEM
6

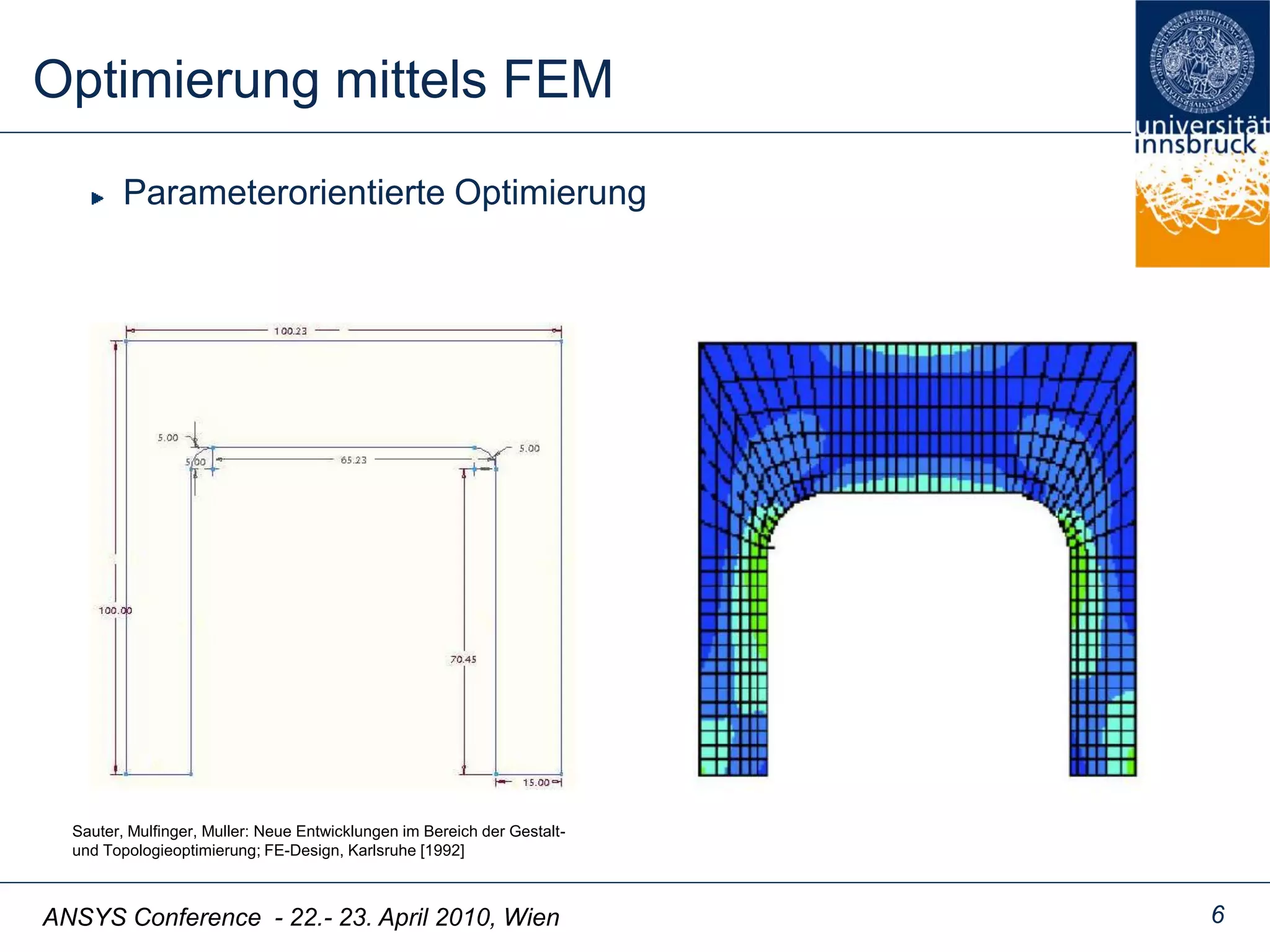

Parameterorientierte Optimierung
Sauter, Mulfinger, Muller: Neue Entwicklungen im Bereich der Gestalt-
und Topologieoptimierung; FE-Design, Karlsruhe [1992]
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung mittels FEM
7
Sauter, Mulfinger, Muller: Neue Entwicklungen im Bereich der
Gestalt- und Topologieoptimierung; FE-Design, Karlsruhe [1992]

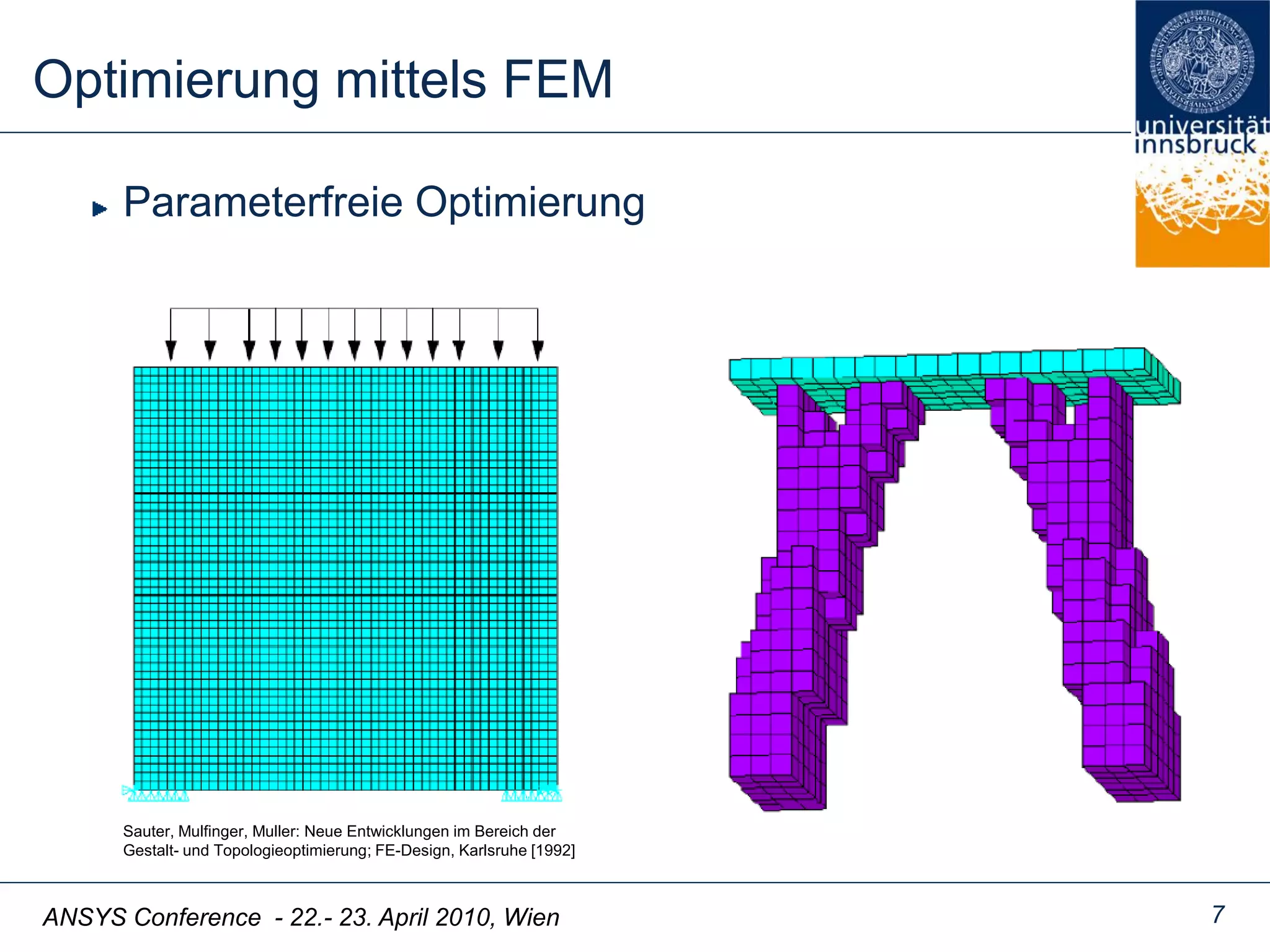

Parameterfreie Optimierung

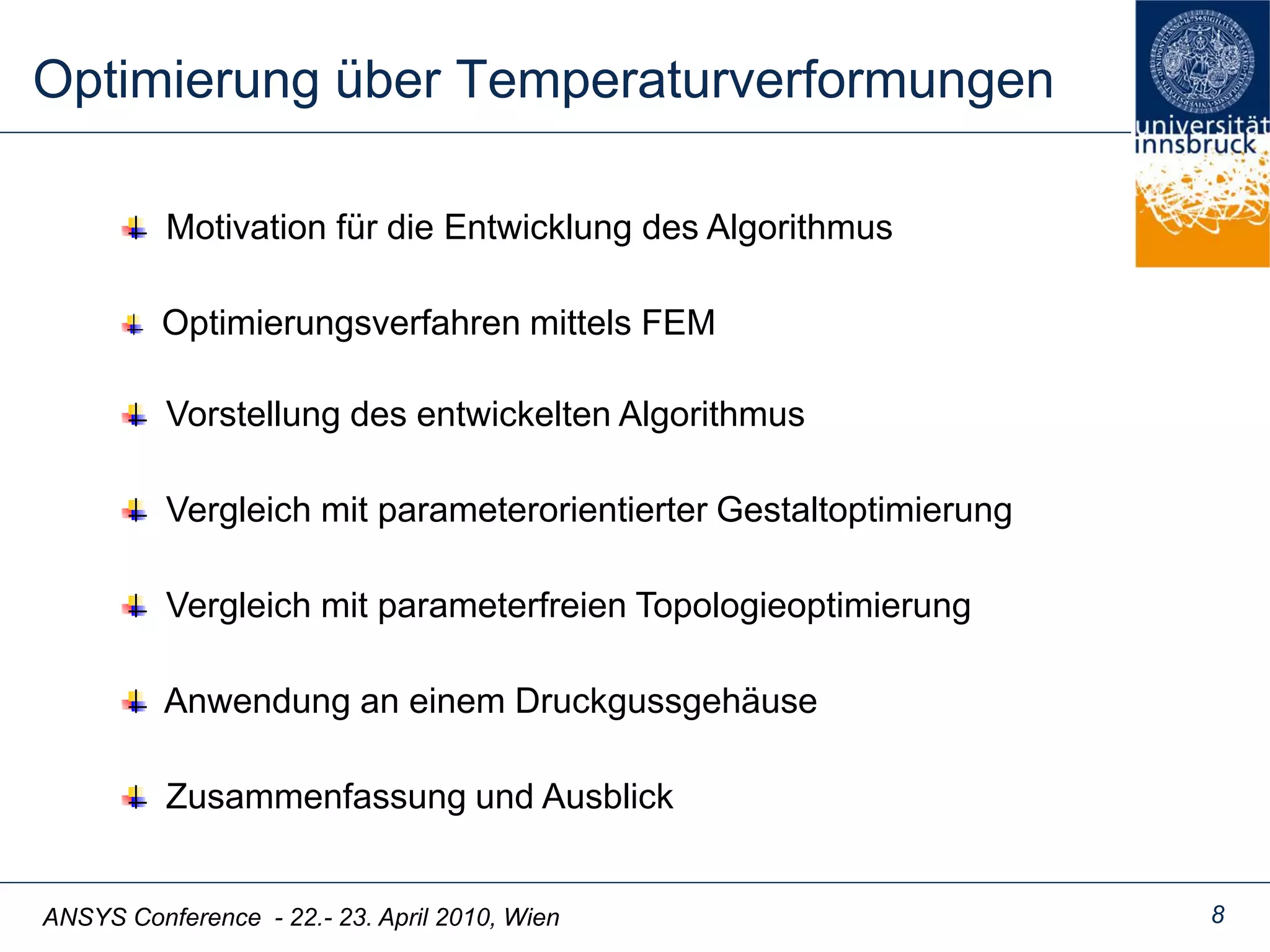

ANSYS Conference - 22.- 23. April 2010, Wien 8
Optimierung über Temperaturverformungen
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien

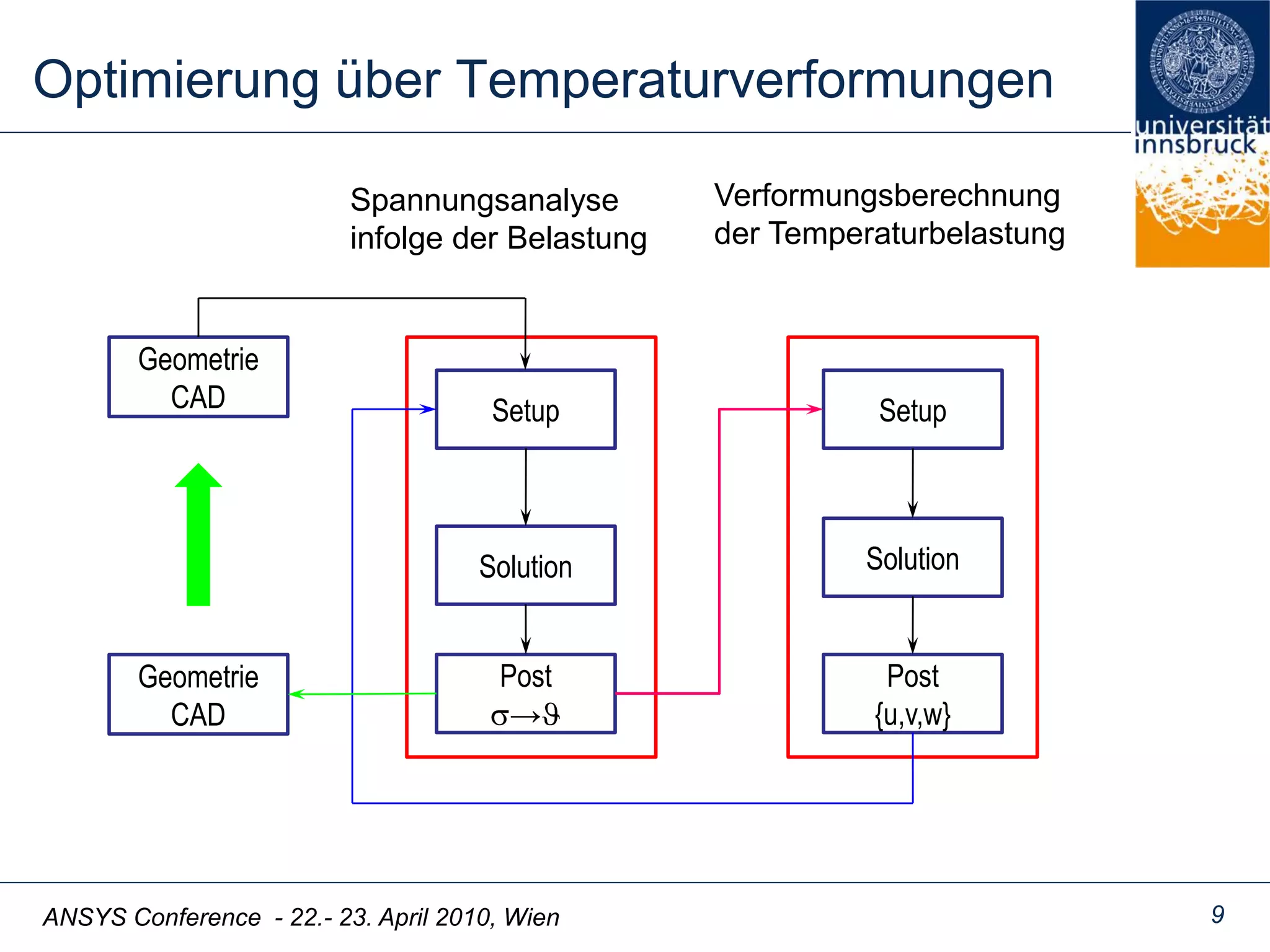

Optimierung über Temperaturverformungen
9
Spannungsanalyse
infolge der Belastung
Verformungsberechnung
der Temperaturbelastung
Geometrie
CAD Setup
Solution
Post
→
Solution
Post
{u,v,w}
Setup
Geometrie
CAD
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung über Temperaturverformungen
10

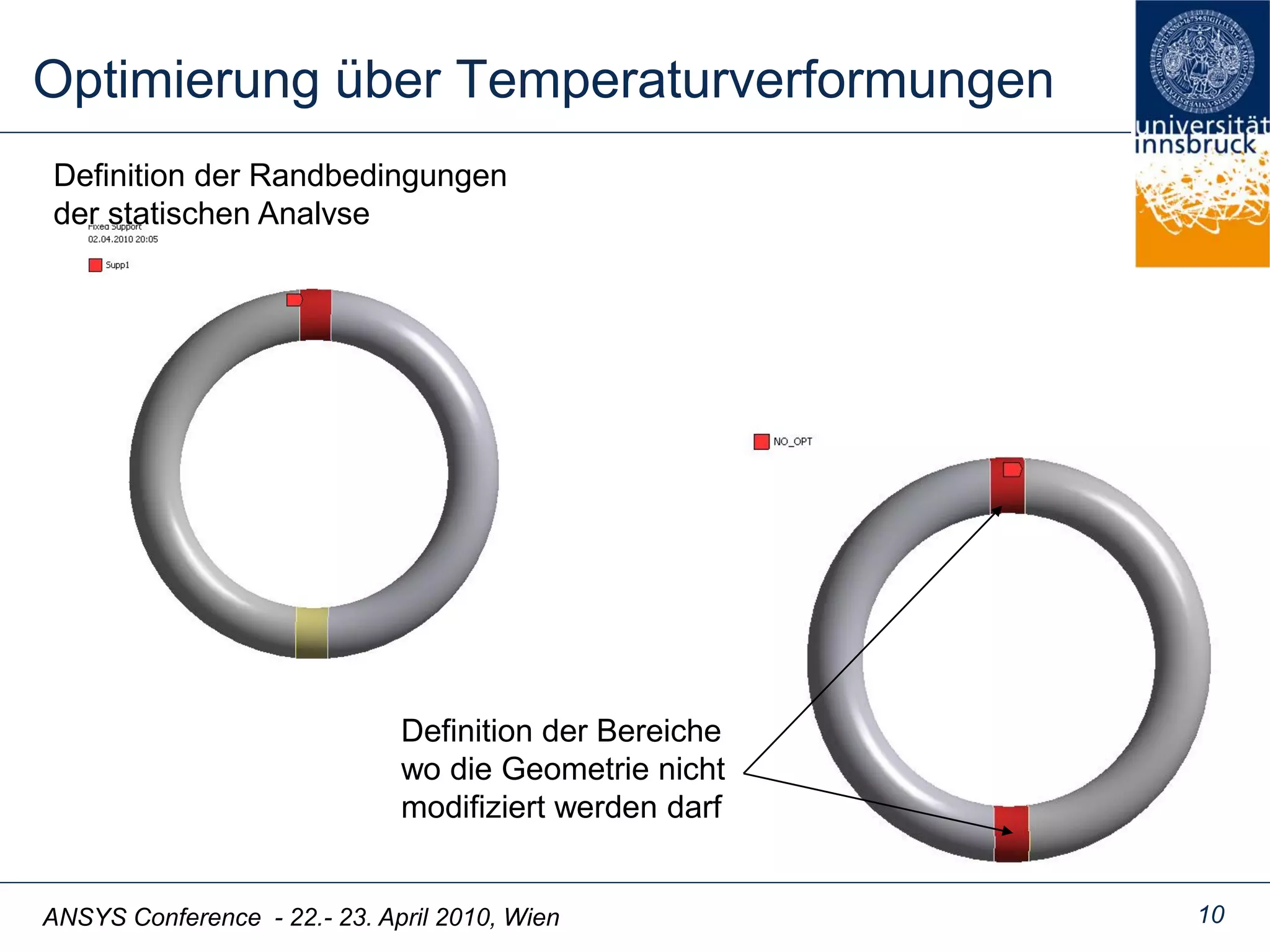

Definition der Randbedingungen
der statischen Analyse
Definition der Bereiche
wo die Geometrie nicht
modifiziert werden darf
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung über Temperaturverformungen
11

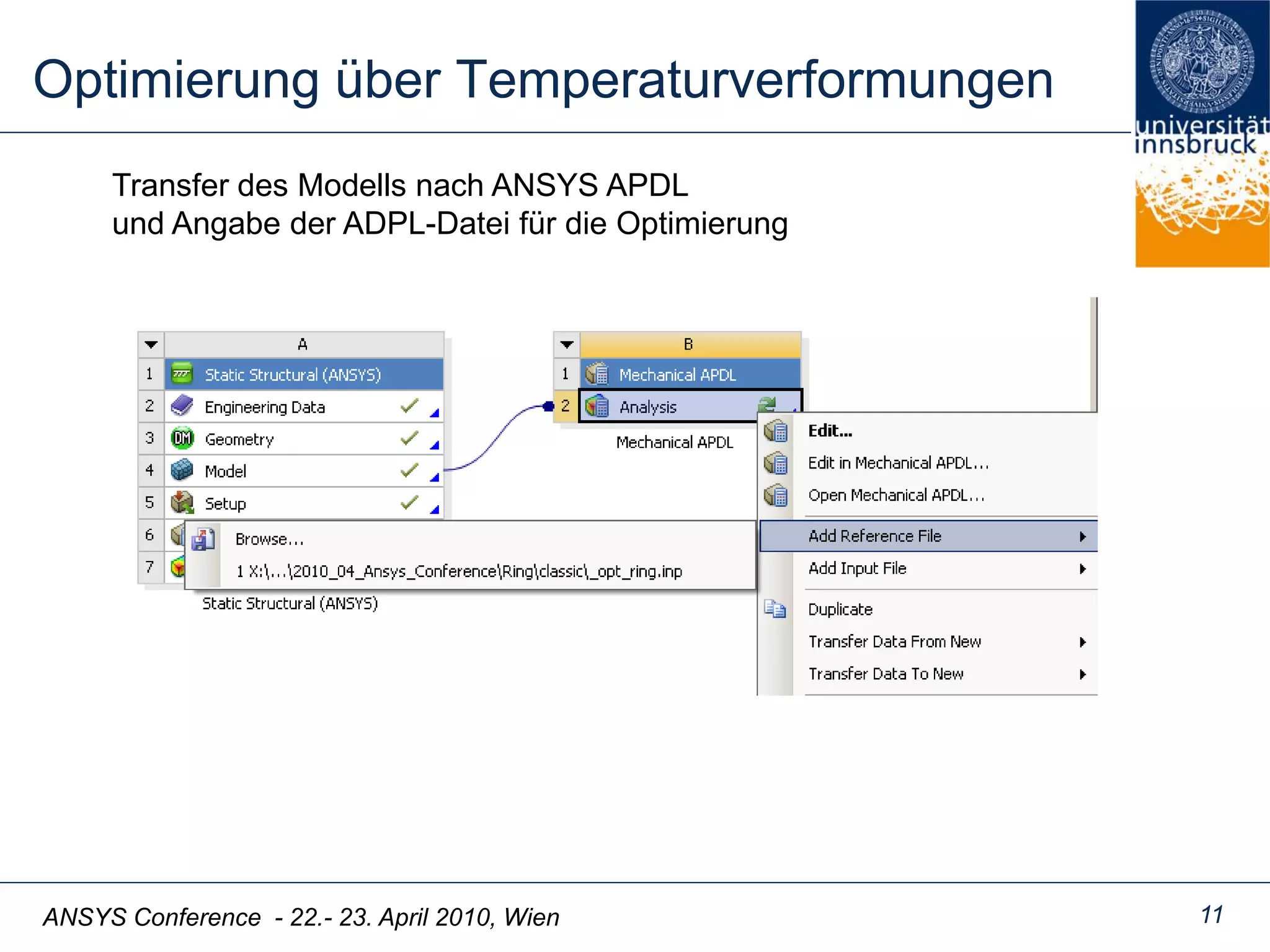

Transfer des Modells nach ANSYS APDL
und Angabe der ADPL-Datei für die Optimierung
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung über Temperaturverformungen
12

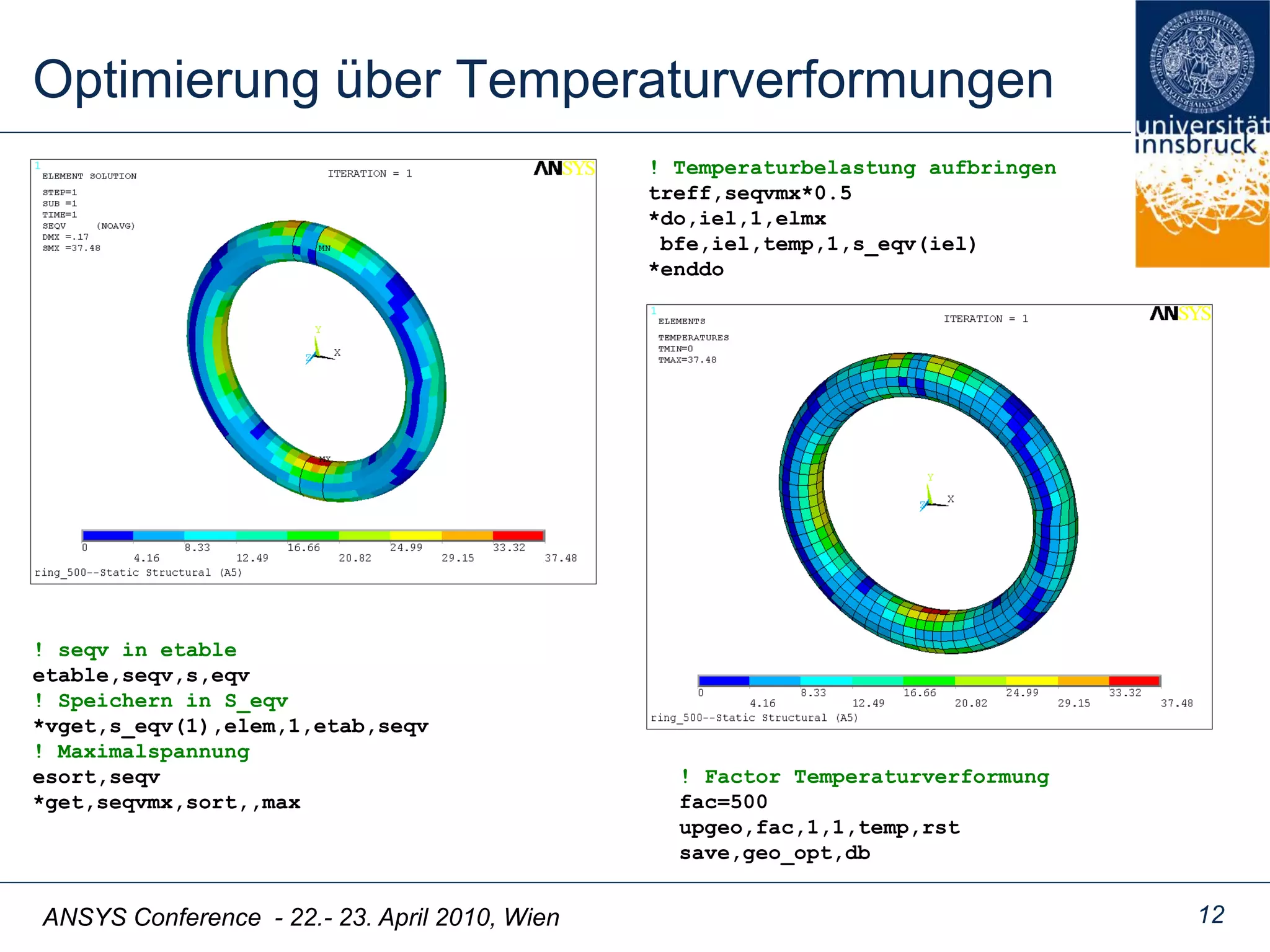

! seqv in etable
etable,seqv,s,eqv
! Speichern in S_eqv
*vget,s_eqv(1),elem,1,etab,seqv
! Maximalspannung
esort,seqv
*get,seqvmx,sort,,max
! Temperaturbelastung aufbringen
treff,seqvmx*0.5
*do,iel,1,elmx
bfe,iel,temp,1,s_eqv(iel)
*enddo
! Factor Temperaturverformung
fac=500
upgeo,fac,1,1,temp,rst
save,geo_opt,db
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung über Temperaturverformungen
13

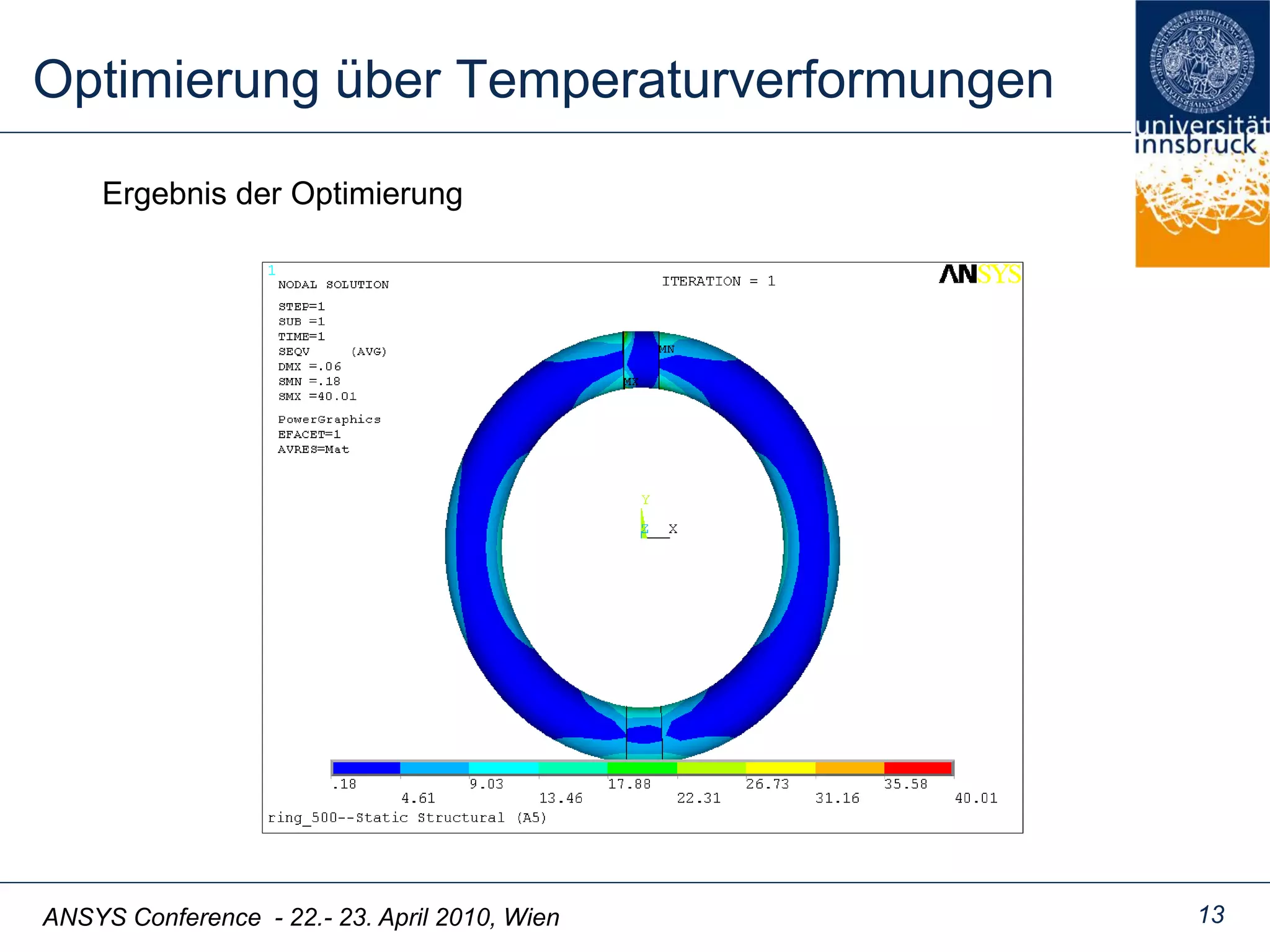

Ergebnis der Optimierung
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung über Temperaturverformungen
14
0.00
0.10
0.20
0.30
0.40
0.50
0.60
0.70
0.80
0.90
1.00
1 2 3 4 5 6 7 8 9 10
v'MisesSpannung[%]
Iterationen

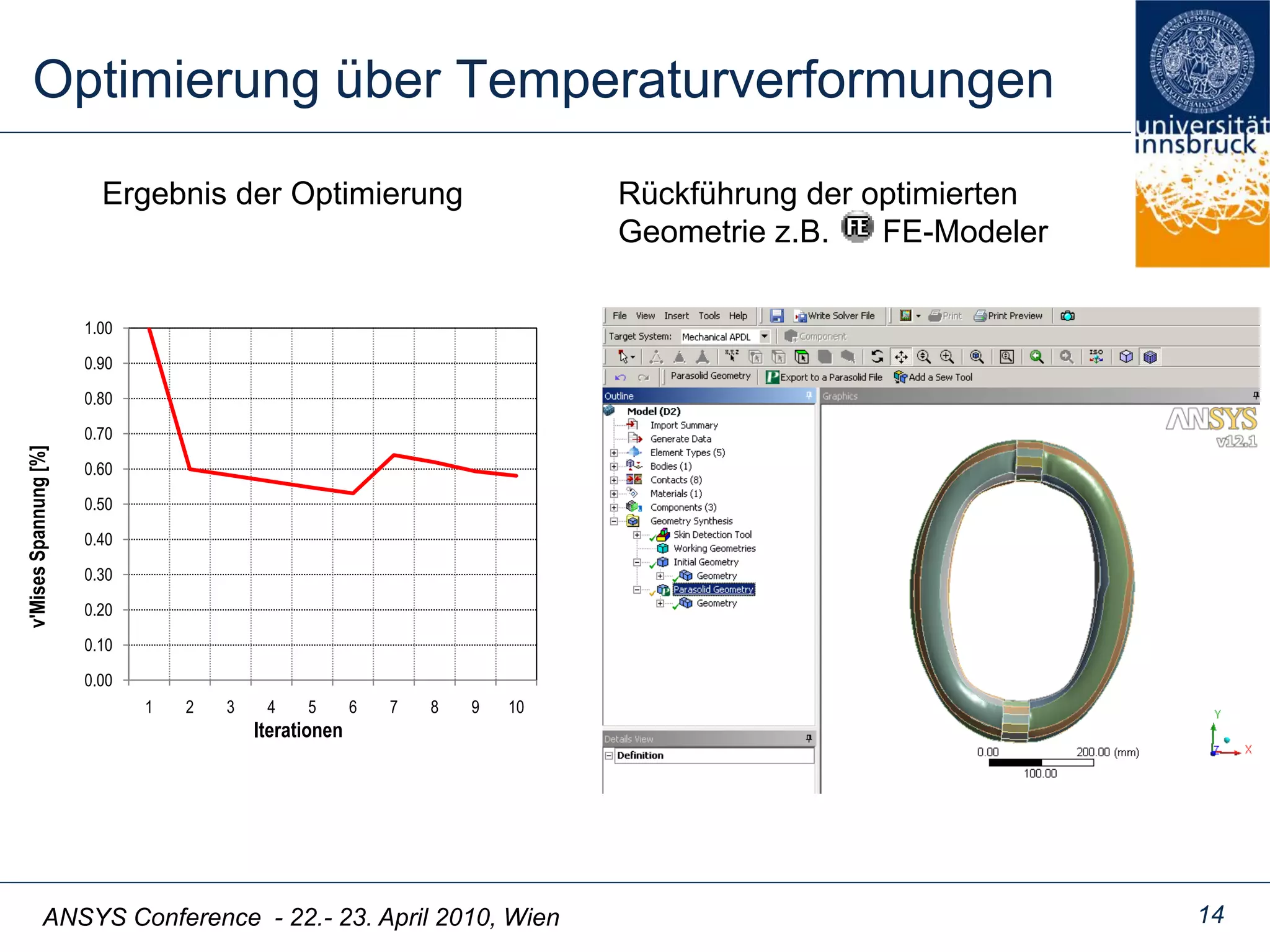

Ergebnis der Optimierung Rückführung der optimierten
Geometrie z.B. FE-Modeler
ANSYS Conference - 22.- 23. April 2010, Wien 15

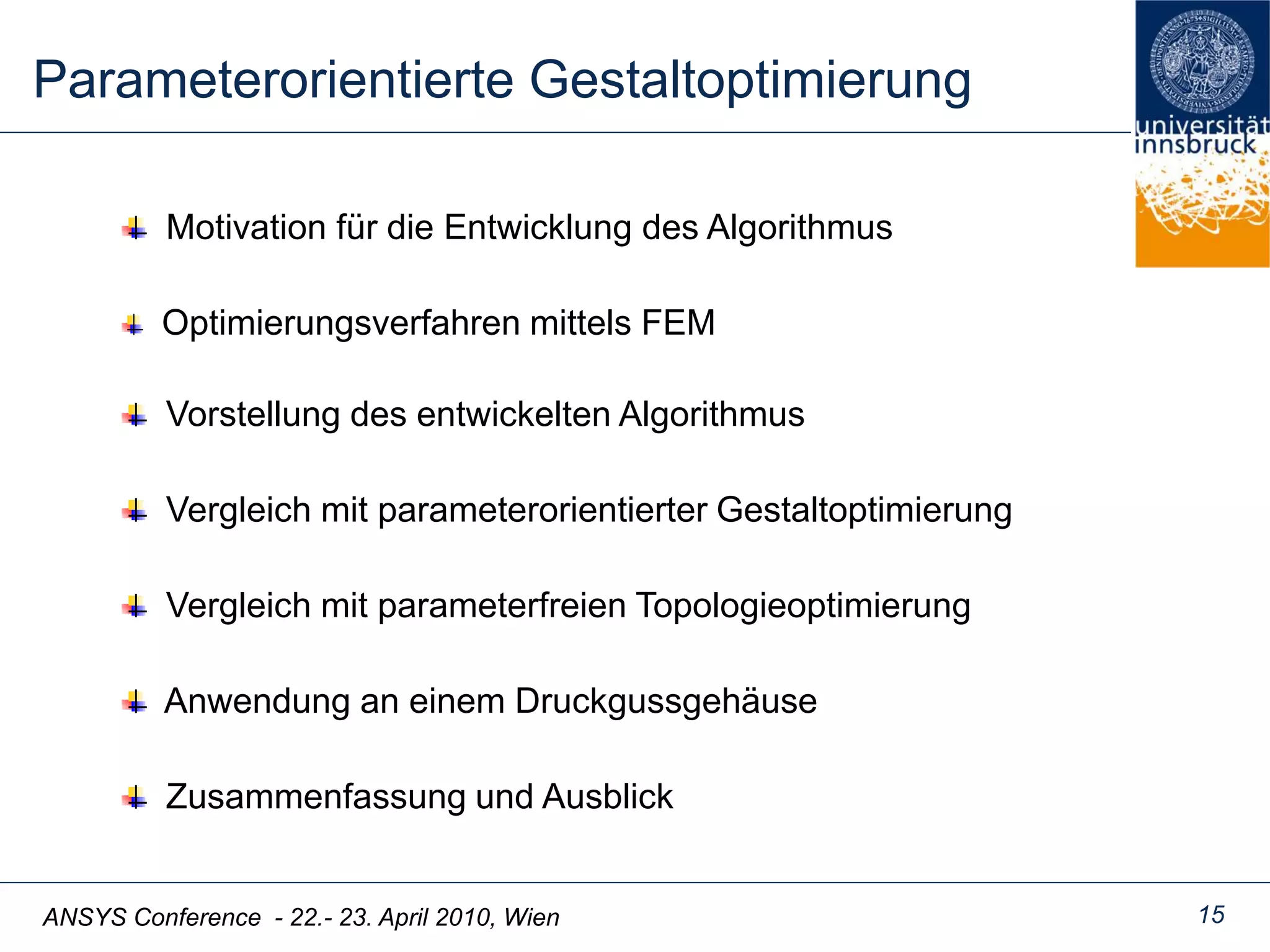

Parameterorientierte Gestaltoptimierung
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien

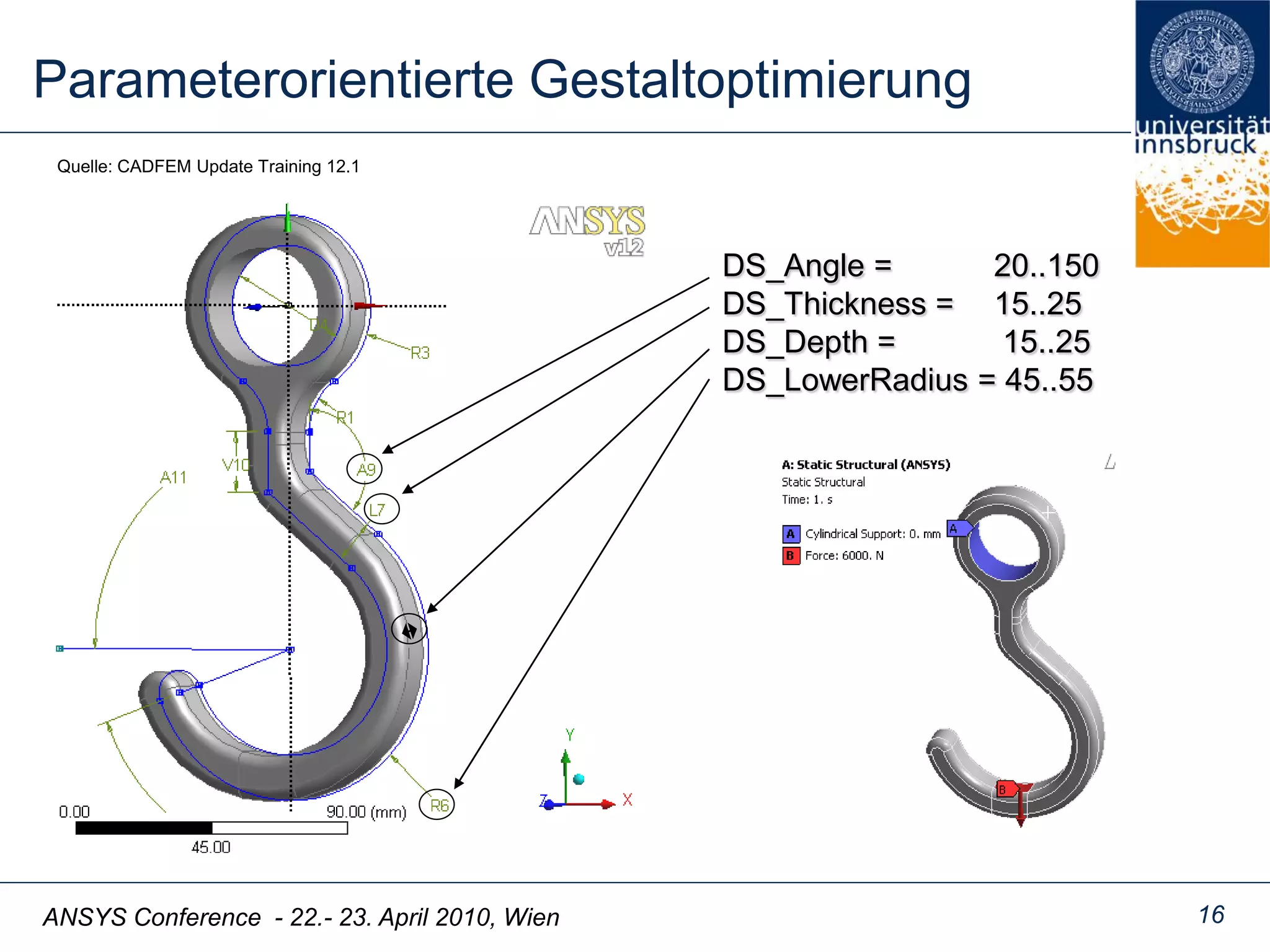

Parameterorientierte Gestaltoptimierung
16
DS_Angle = 20..150
DS_Thickness = 15..25
DS_Depth = 15..25
DS_LowerRadius = 45..55
Quelle: CADFEM Update Training 12.1
ANSYS Conference - 22.- 23. April 2010, Wien
Parameterorientierte Gestaltoptimierung
17

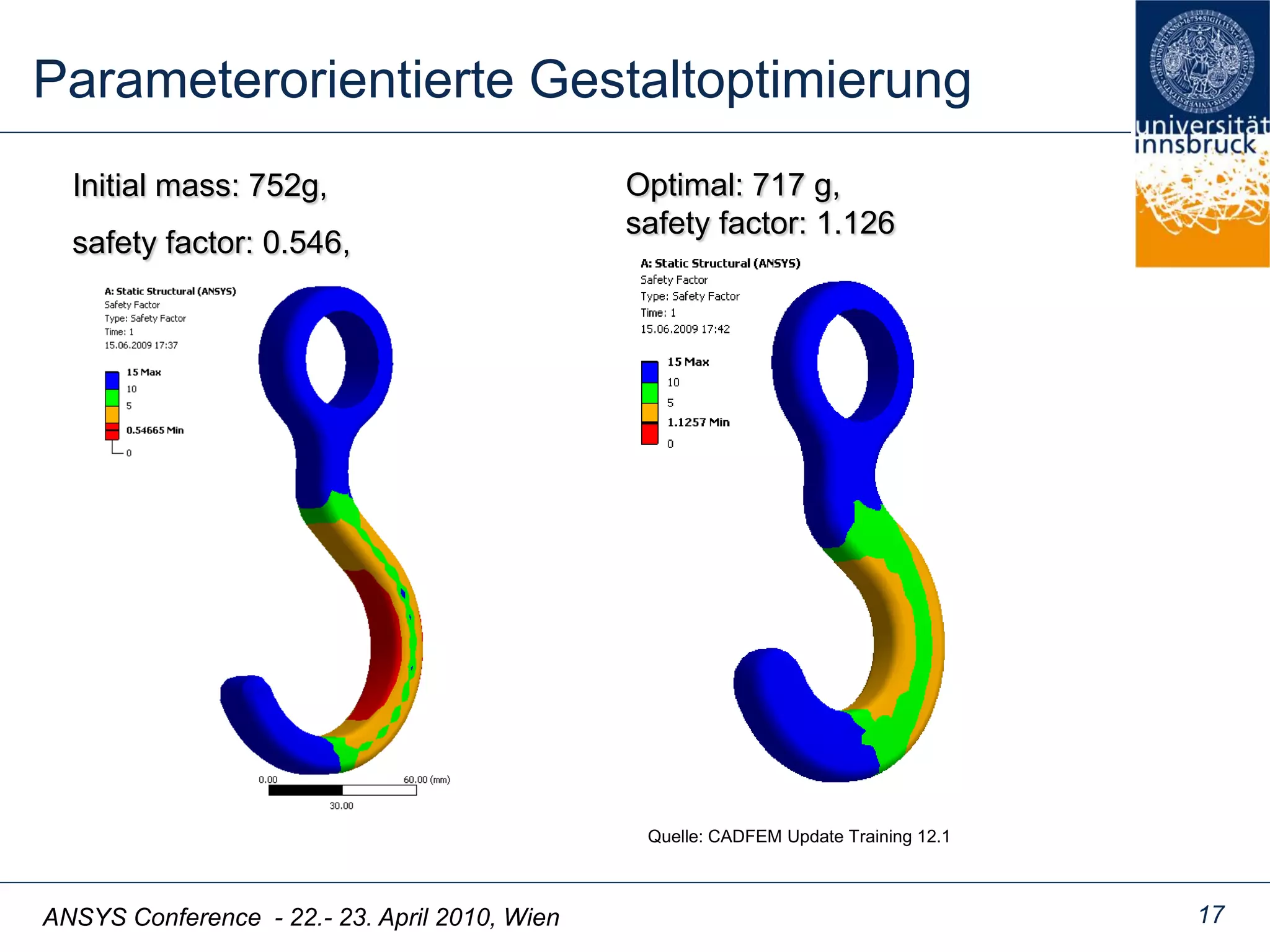

Initial mass: 752g,
safety factor: 0.546,
Quelle: CADFEM Update Training 12.1
Optimal: 717 g,
safety factor: 1.126
ANSYS Conference - 22.- 23. April 2010, Wien

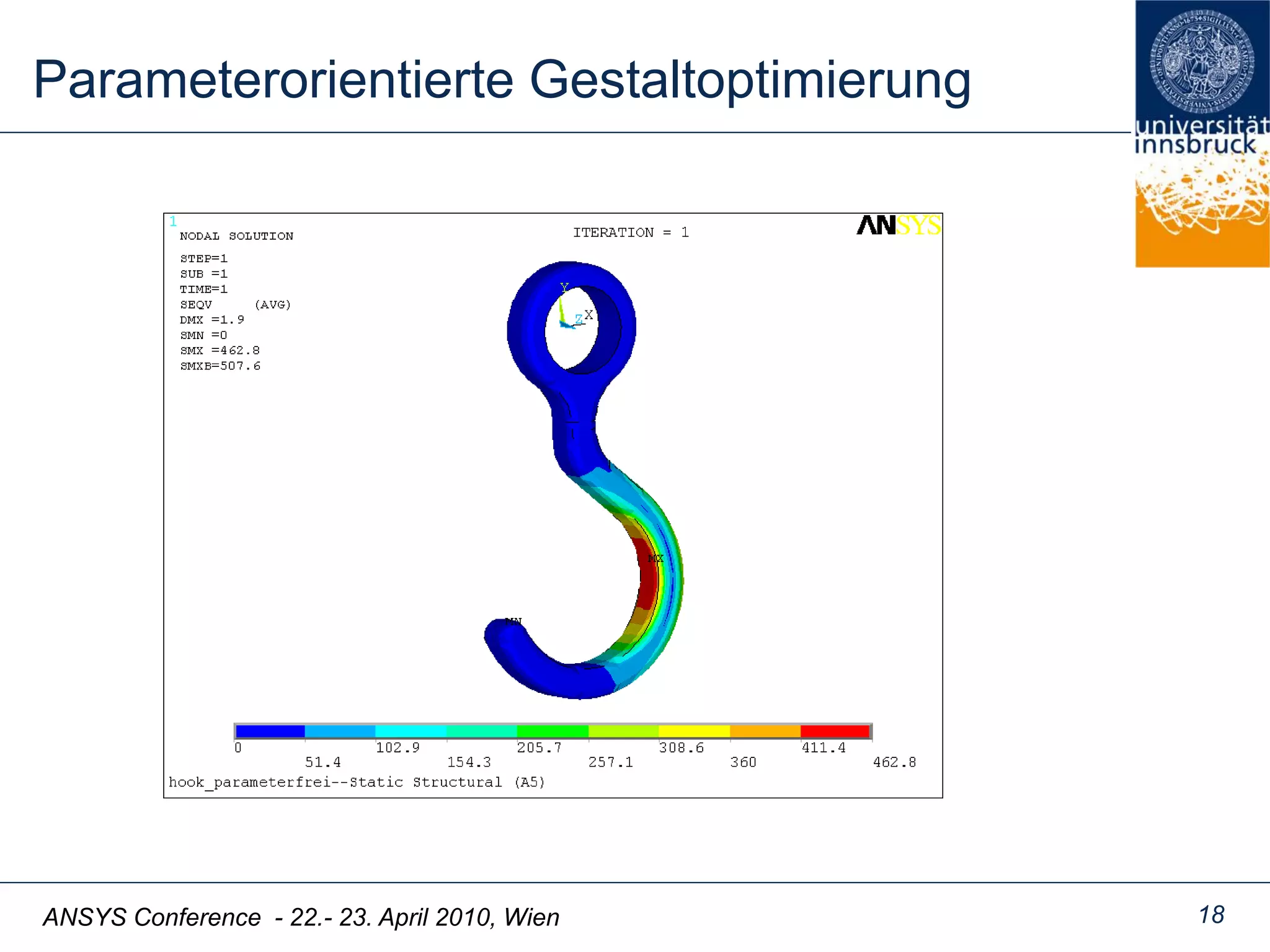

Parameterorientierte Gestaltoptimierung
18
ANSYS Conference - 22.- 23. April 2010, Wien
Parameterorientierte Gestaltoptimierung
19
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
v'MisesSpannung[%]
Masse[%]
Iterationen

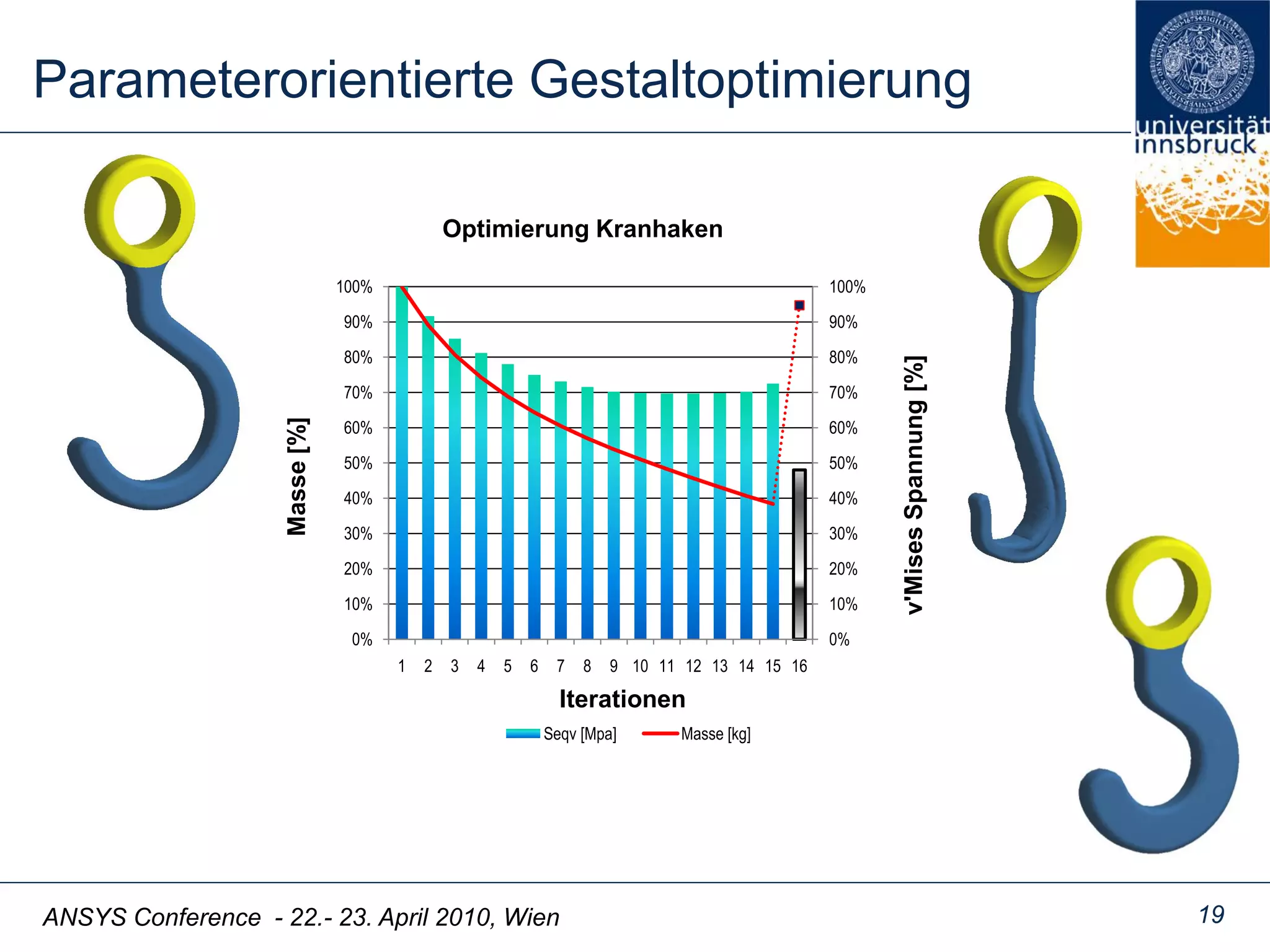

Optimierung Kranhaken
Seqv [Mpa] Masse [kg]
ANSYS Conference - 22.- 23. April 2010, Wien 20
Parameterfreie Topologieoptimierung
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien

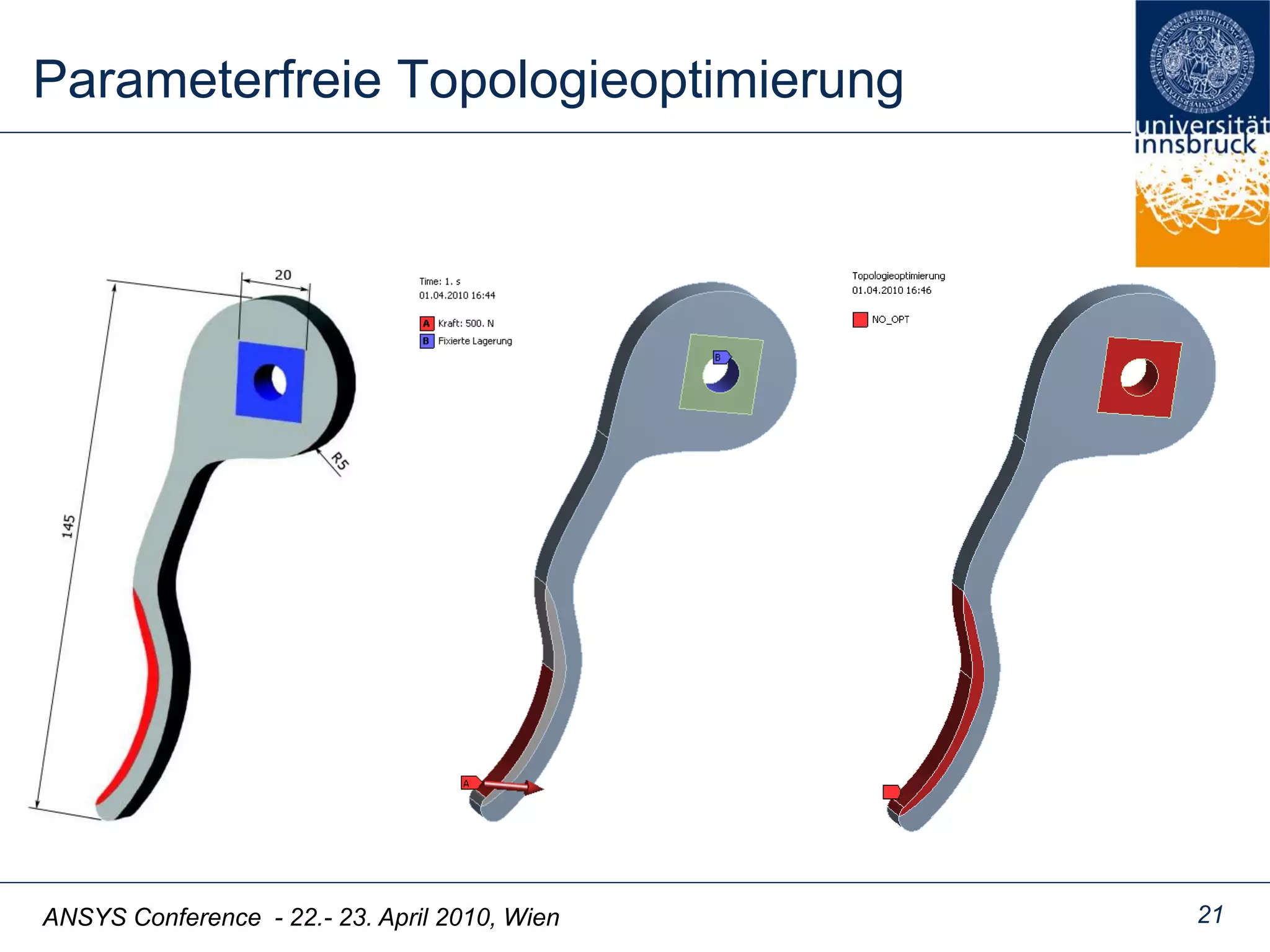

Parameterfreie Topologieoptimierung
21
ANSYS Conference - 22.- 23. April 2010, Wien
Parameterfreie Topologieoptimierung
22

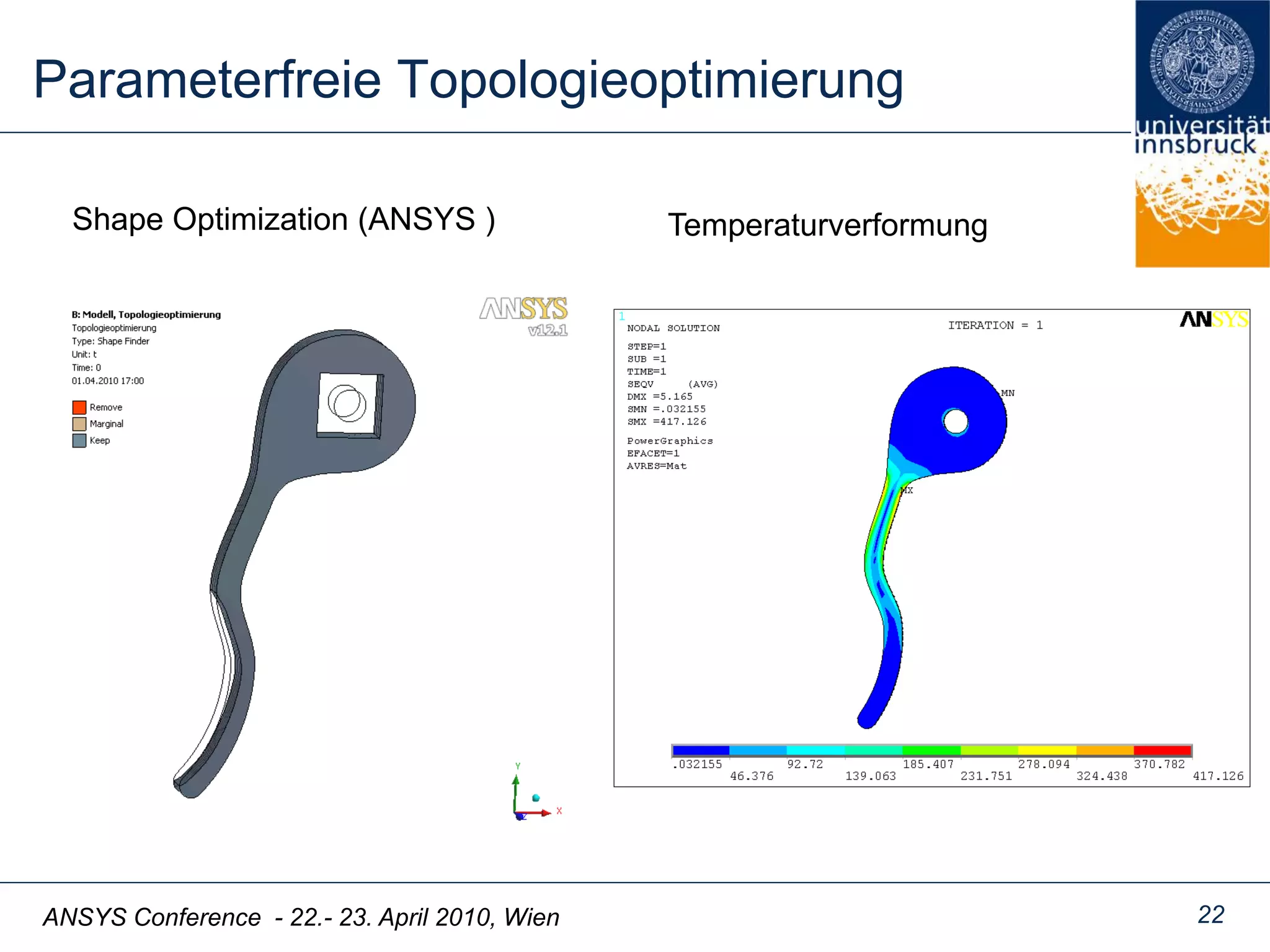

Shape Optimization (ANSYS ) Temperaturverformung
ANSYS Conference - 22.- 23. April 2010, Wien
Parameterfreie Topologieoptimierung
23
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
0%
20%
40%
60%
80%
100%
120%
1 2 3 4 5 6 7 8 9 10
v'MisesSpannung[%]
Masse[%]
Iterationen

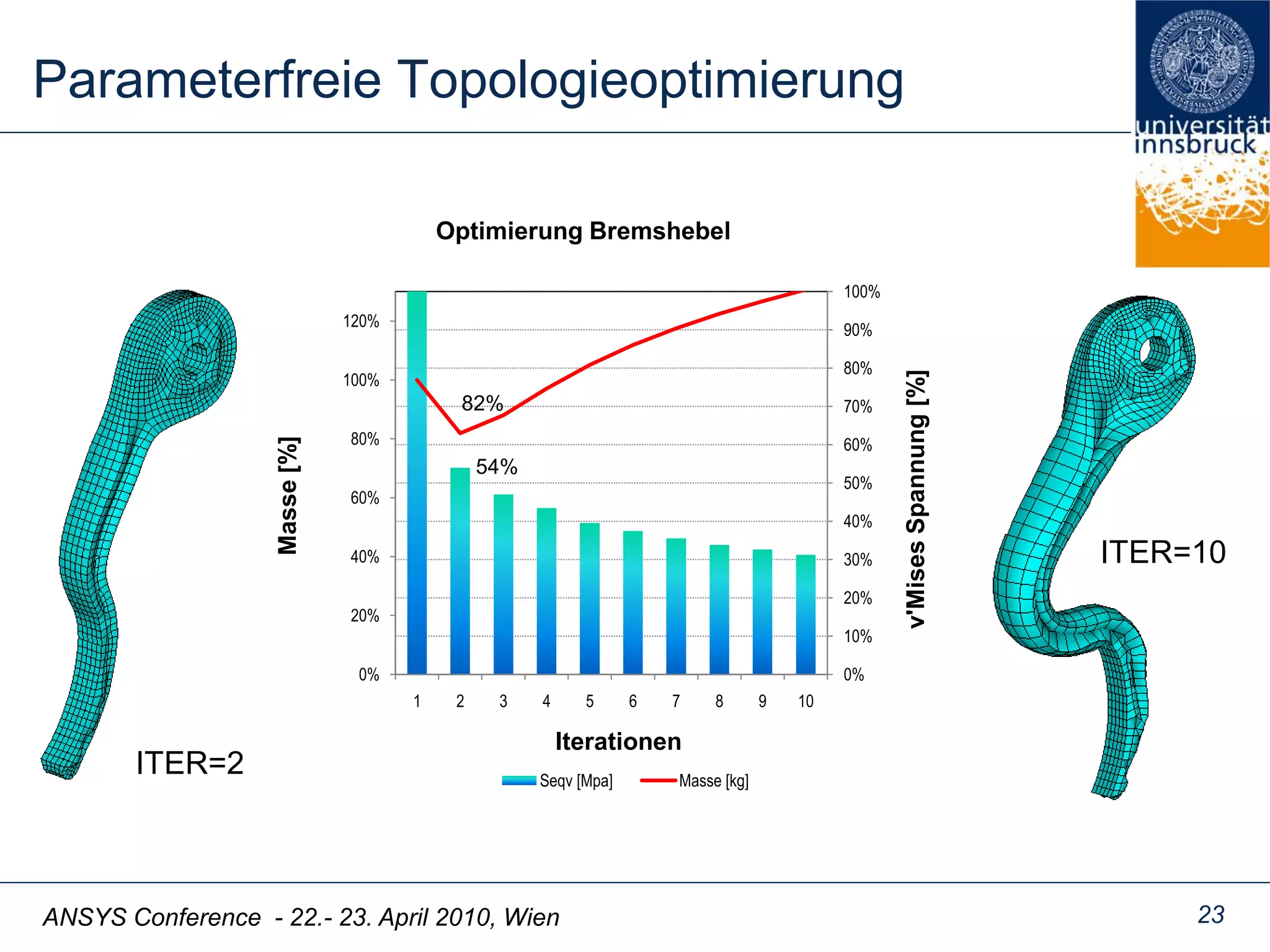

Optimierung Bremshebel
Seqv [Mpa] Masse [kg]
82%
ITER=2
ITER=10
54%
ANSYS Conference - 22.- 23. April 2010, Wien
Parameterfreie Topologieoptimierung
24

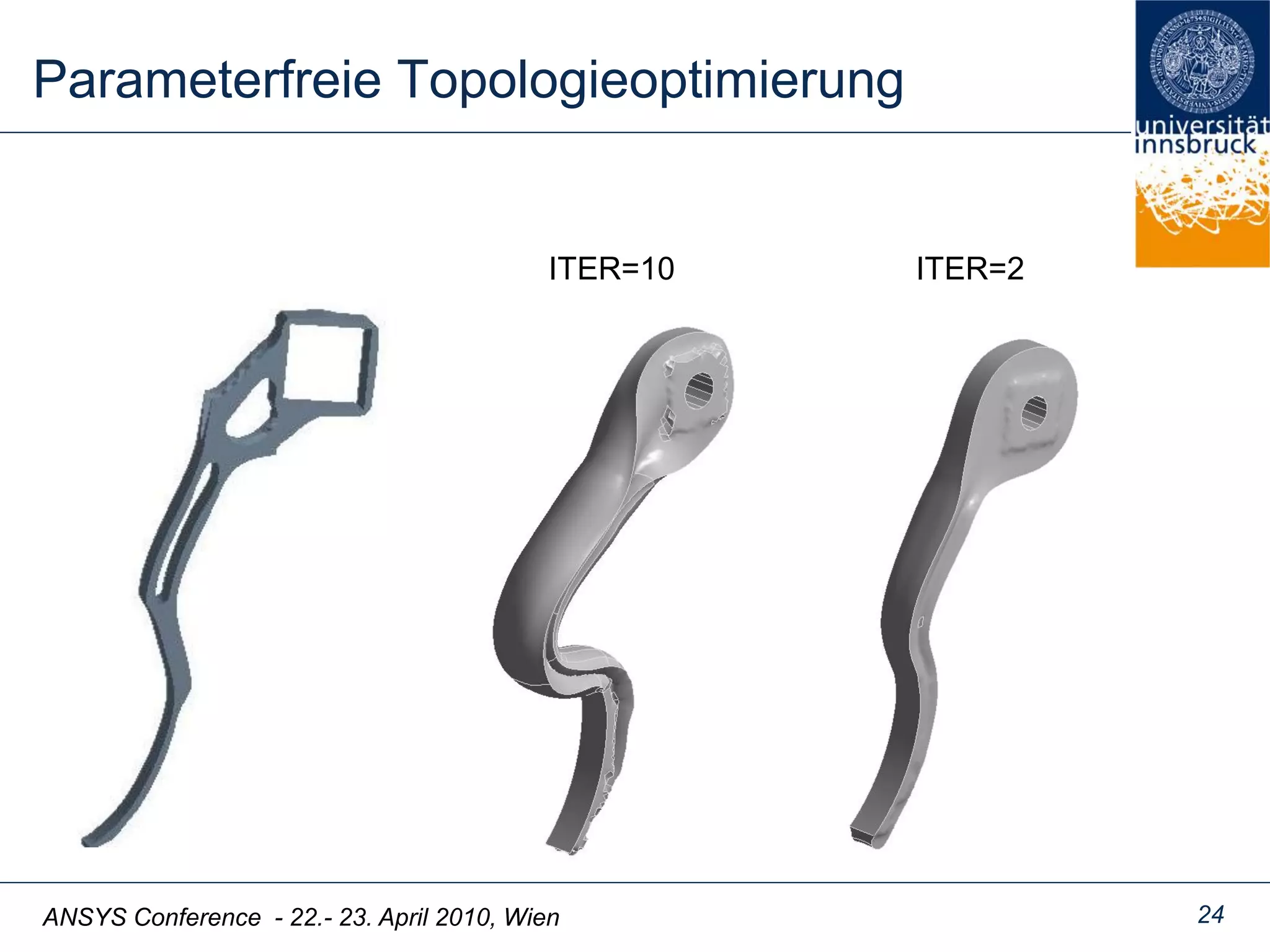

ITER=2ITER=10
ANSYS Conference - 22.- 23. April 2010, Wien 25

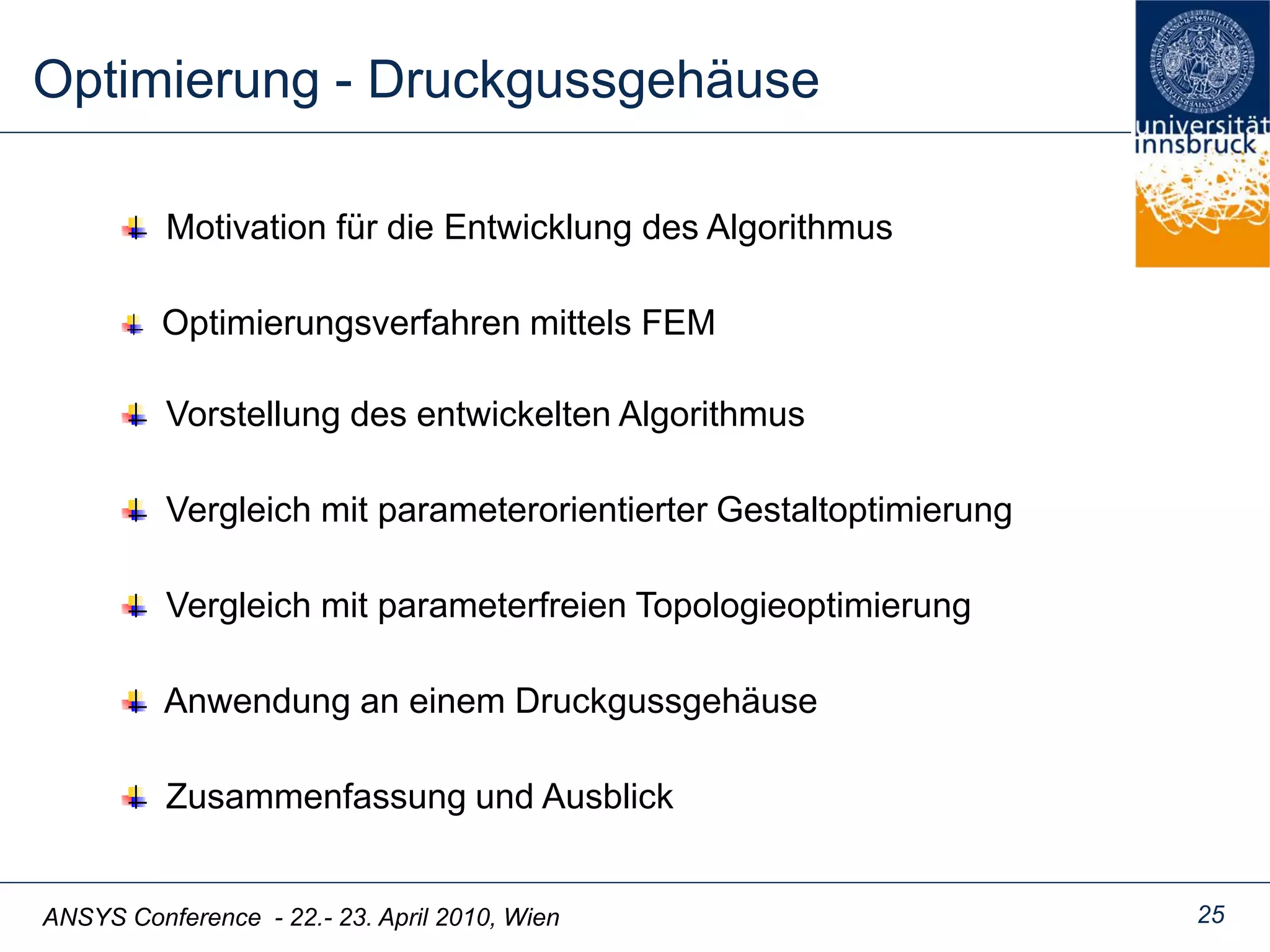

Optimierung - Druckgussgehäuse
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung - Druckgussgehäuse

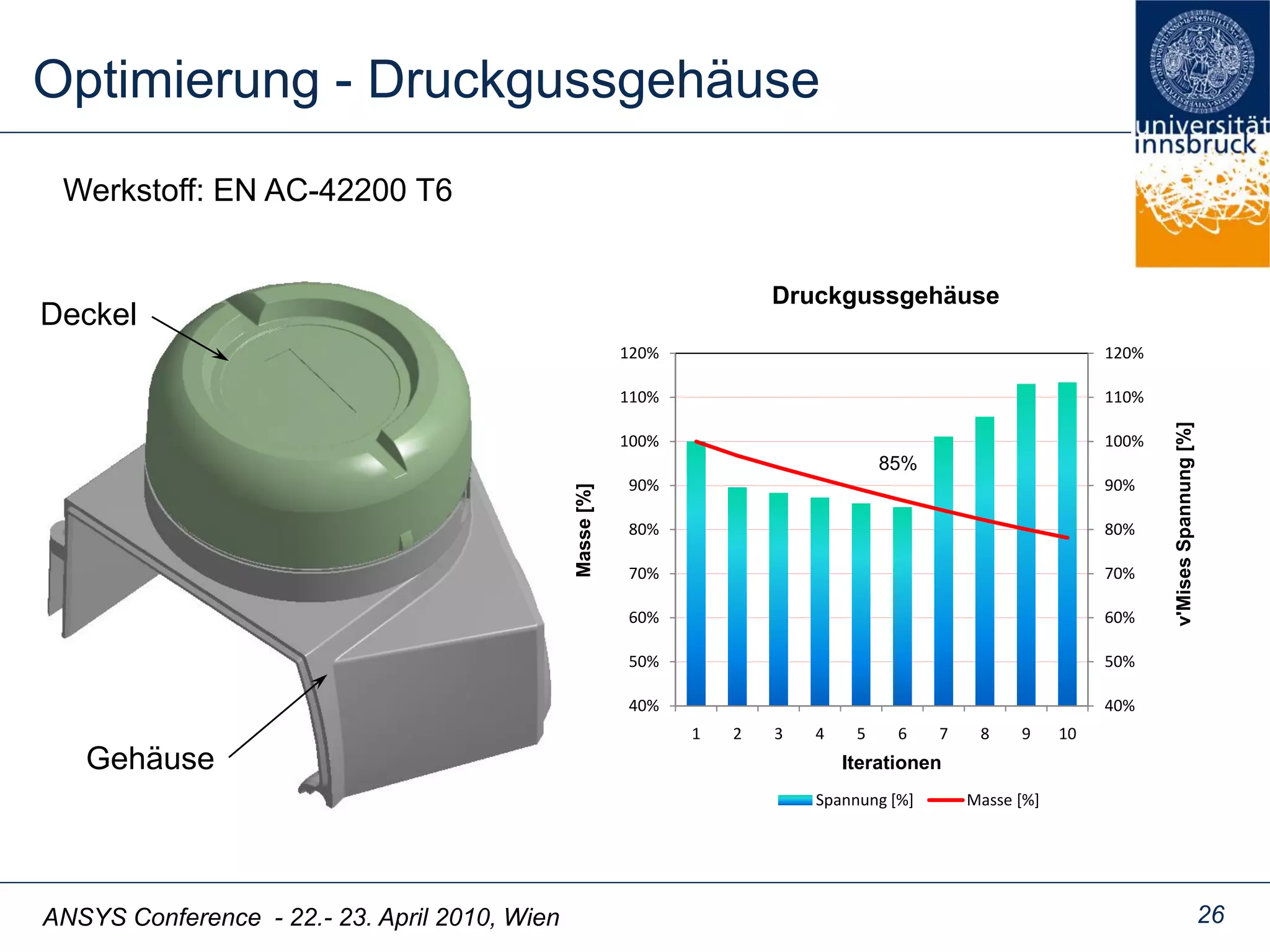

26
Werkstoff: EN AC-42200 T6
Deckel
Gehäuse
40%
50%
60%
70%
80%
90%
100%
110%
120%
40%
50%
60%
70%
80%
90%
100%
110%
120%
1 2 3 4 5 6 7 8 9 10
v'MisesSpannung[%]
Masse[%]
Iterationen
Druckgussgehäuse
Spannung [%] Masse [%]
85%
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung - Druckgussgehäuse
27

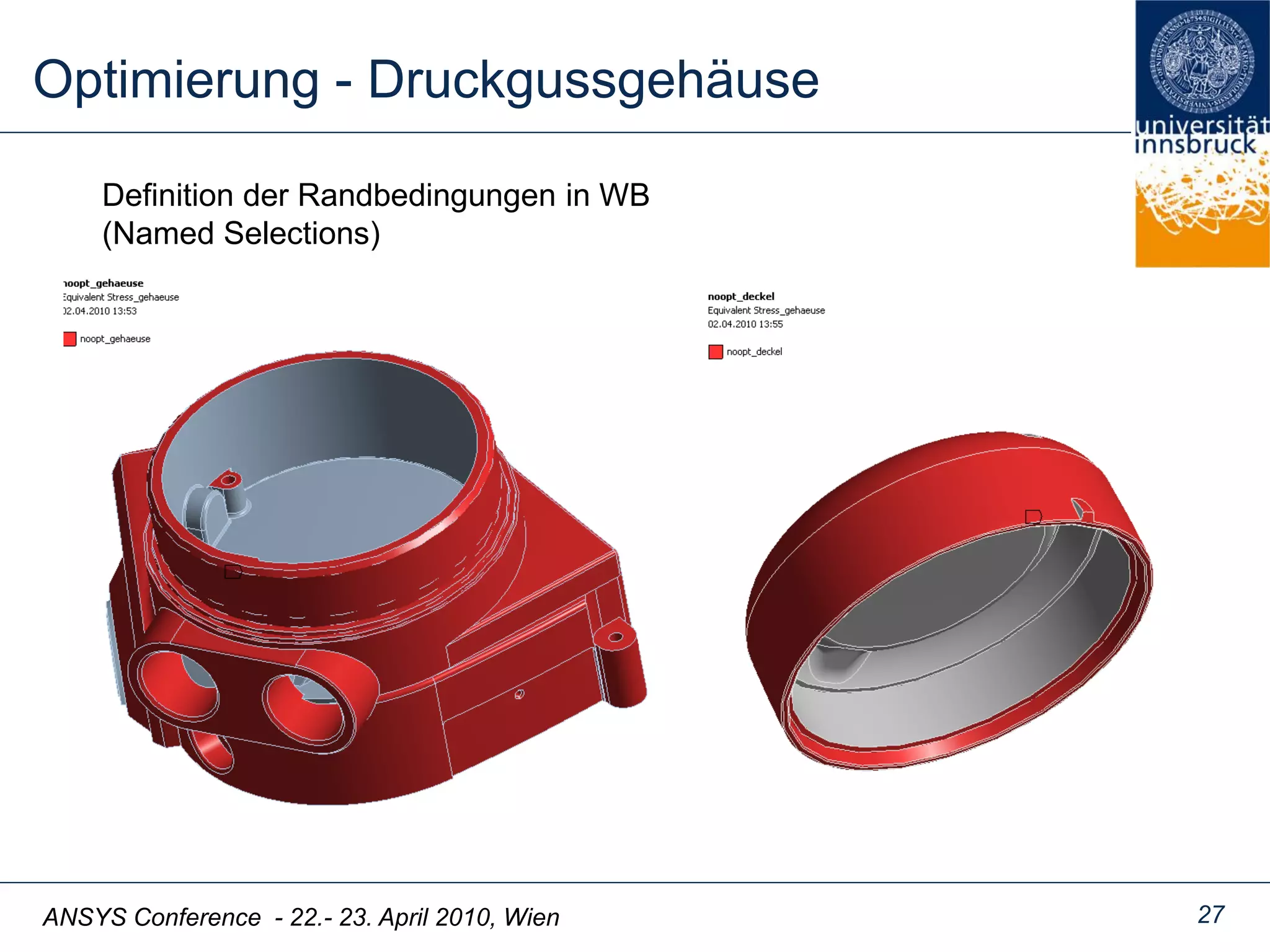

Definition der Randbedingungen in WB
(Named Selections)
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung - Druckgussgehäuse

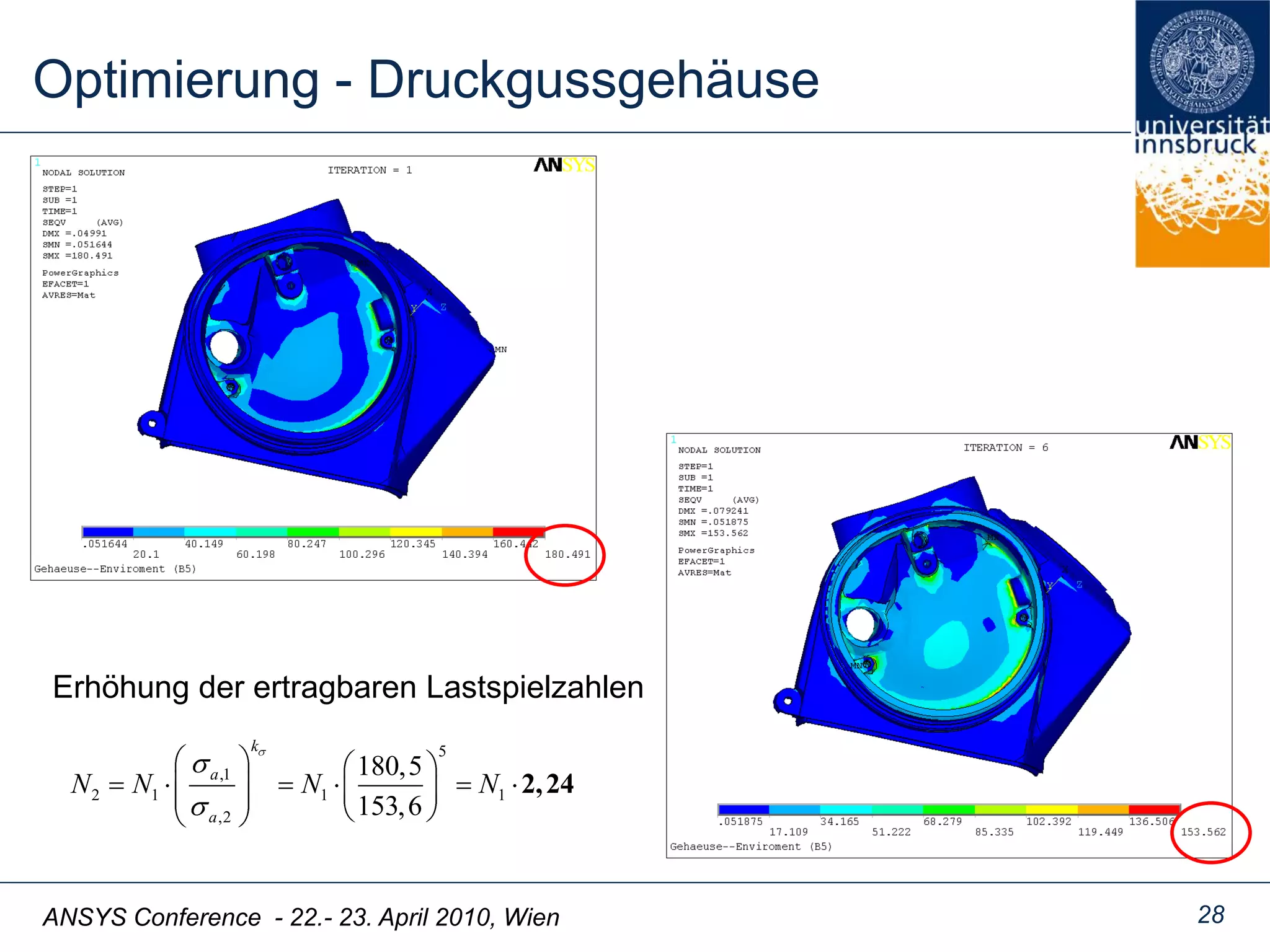

28
5
,1
2 1 1 1
,2
180,5
153,6
k
a
a
N N N N 2,24
Erhöhung der ertragbaren Lastspielzahlen
ANSYS Conference - 22.- 23. April 2010, Wien
Optimierung - Druckgussgehäuse
29

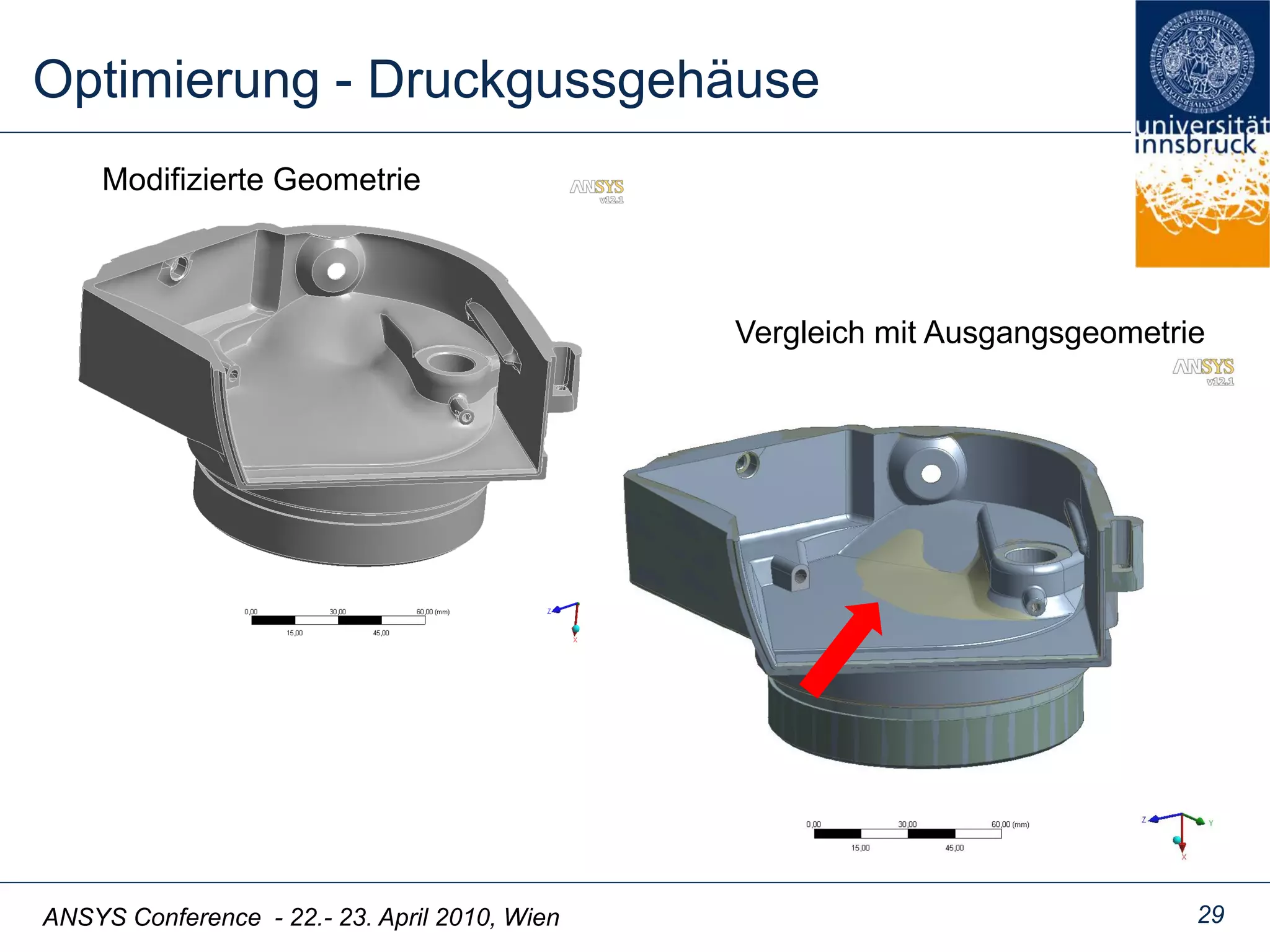

Modifizierte Geometrie
Vergleich mit Ausgangsgeometrie
ANSYS Conference - 22.- 23. April 2010, Wien 30

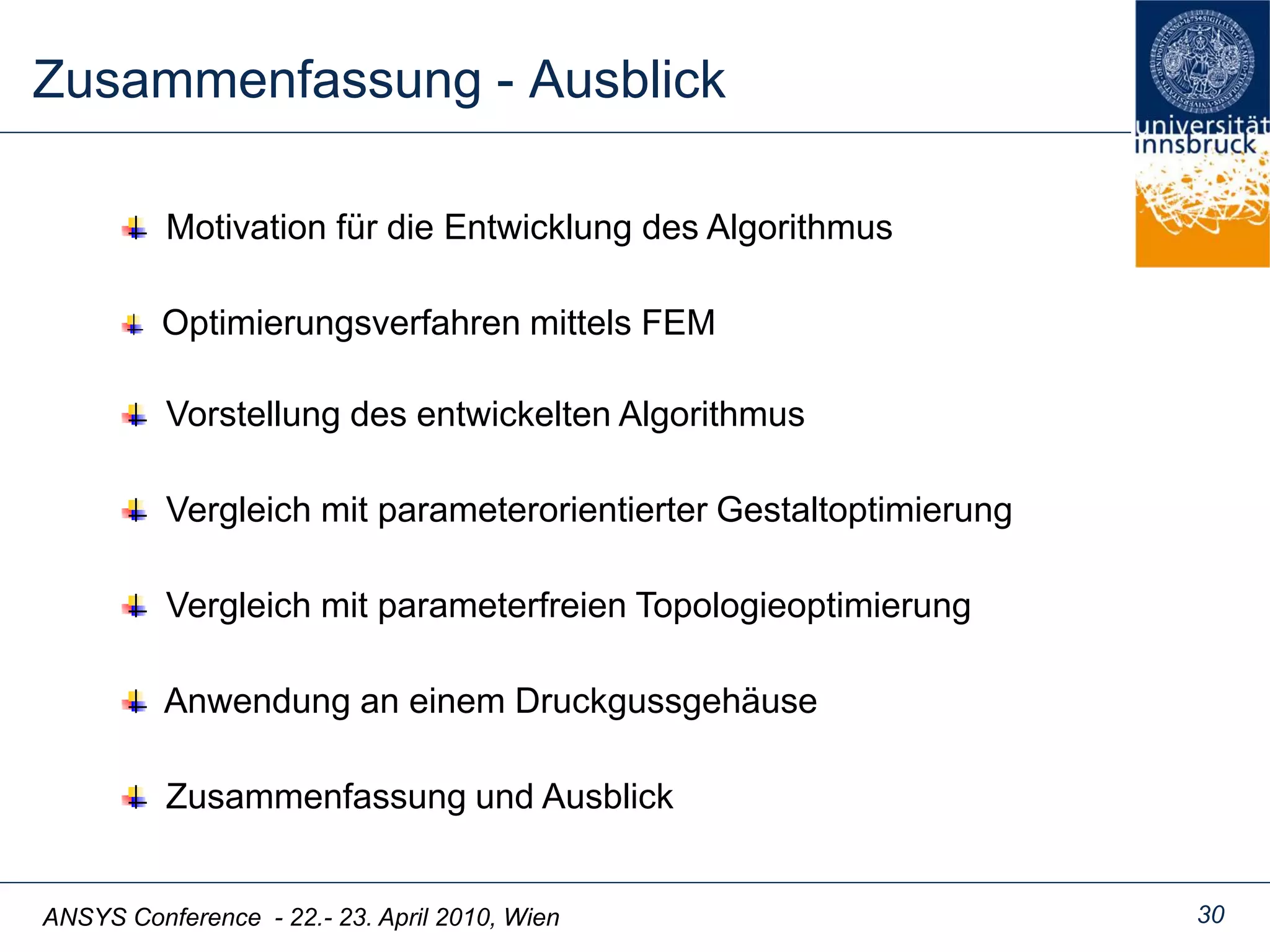

Zusammenfassung - Ausblick
Motivation für die Entwicklung des Algorithmus
Vorstellung des entwickelten Algorithmus
Vergleich mit parameterfreien Topologieoptimierung
Zusammenfassung und Ausblick
Vergleich mit parameterorientierter Gestaltoptimierung
Anwendung an einem Druckgussgehäuse
Optimierungsverfahren mittels FEM
ANSYS Conference - 22.- 23. April 2010, Wien

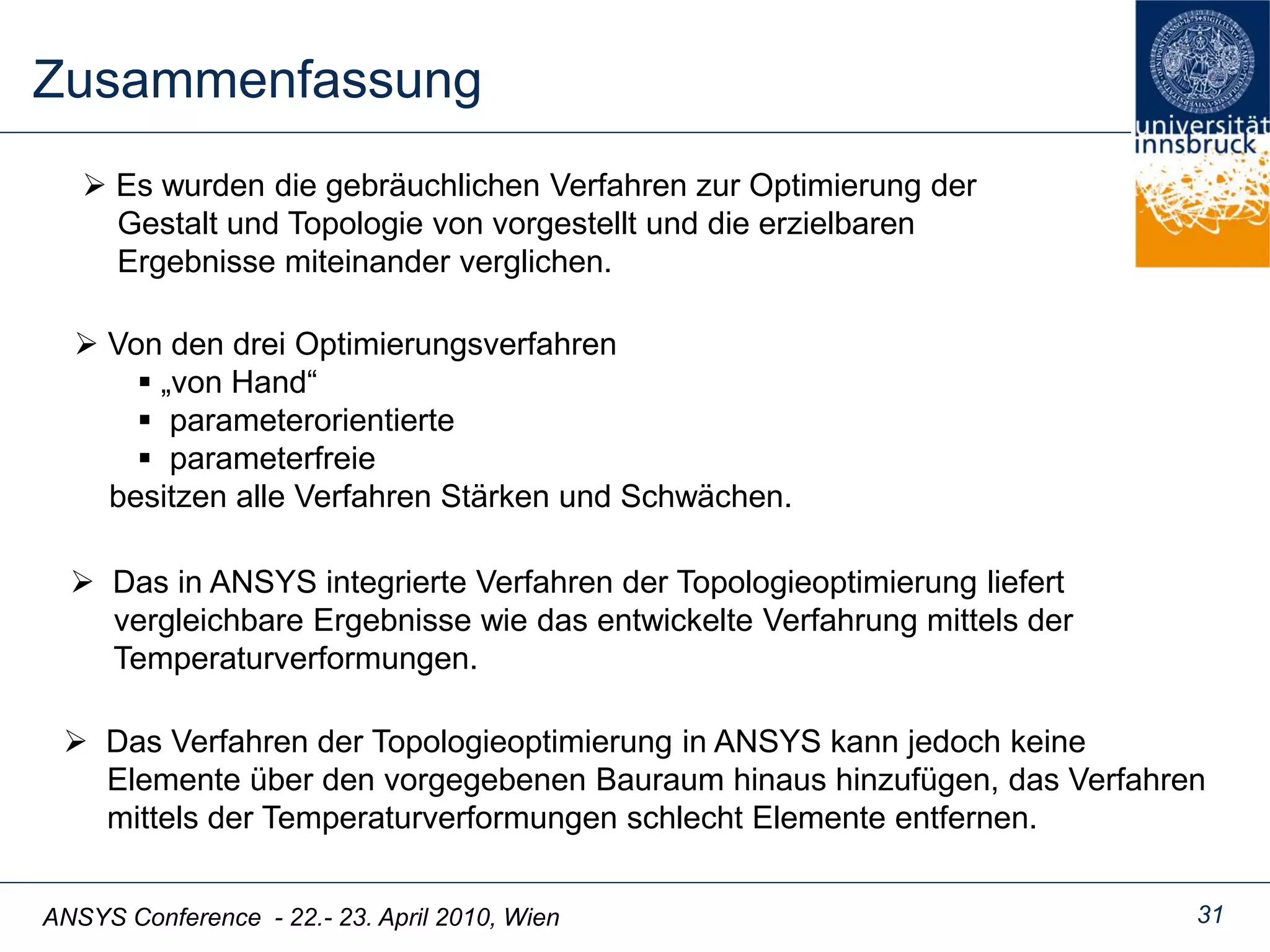

Zusammenfassung
31
 Es wurden die gebräuchlichen Verfahren zur Optimierung der
Gestalt und Topologie von vorgestellt und die erzielbaren
Ergebnisse miteinander verglichen.
 Von den drei Optimierungsverfahren
 „von Hand“
 parameterorientierte
 parameterfreie
besitzen alle Verfahren Stärken und Schwächen.
 Das in ANSYS integrierte Verfahren der Topologieoptimierung liefert
vergleichbare Ergebnisse wie das entwickelte Verfahrung mittels der
Temperaturverformungen.
 Das Verfahren der Topologieoptimierung in ANSYS kann jedoch keine
Elemente über den vorgegebenen Bauraum hinaus hinzufügen, das Verfahren
mittels der Temperaturverformungen schlecht Elemente entfernen.
ANSYS Conference - 22.- 23. April 2010, Wien

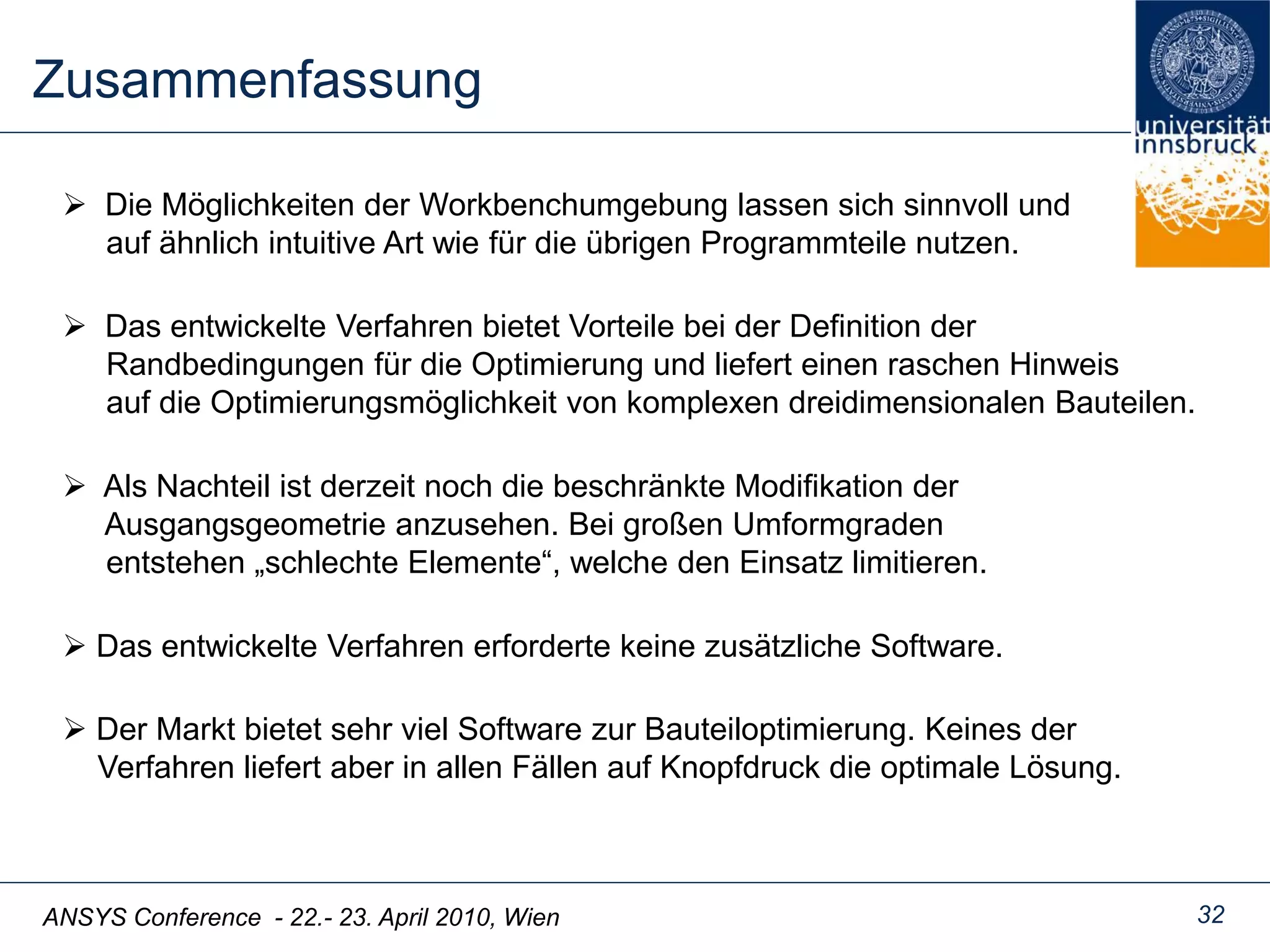

Zusammenfassung
32
 Das entwickelte Verfahren erforderte keine zusätzliche Software.
 Die Möglichkeiten der Workbenchumgebung lassen sich sinnvoll und
auf ähnlich intuitive Art wie für die übrigen Programmteile nutzen.
 Das entwickelte Verfahren bietet Vorteile bei der Definition der
Randbedingungen für die Optimierung und liefert einen raschen Hinweis
auf die Optimierungsmöglichkeit von komplexen dreidimensionalen Bauteilen.
 Als Nachteil ist derzeit noch die beschränkte Modifikation der
Ausgangsgeometrie anzusehen. Bei großen Umformgraden
entstehen „schlechte Elemente“, welche den Einsatz limitieren.
 Der Markt bietet sehr viel Software zur Bauteiloptimierung. Keines der
Verfahren liefert aber in allen Fällen auf Knopfdruck die optimale Lösung.
ANSYS Conference - 22.- 23. April 2010, Wien

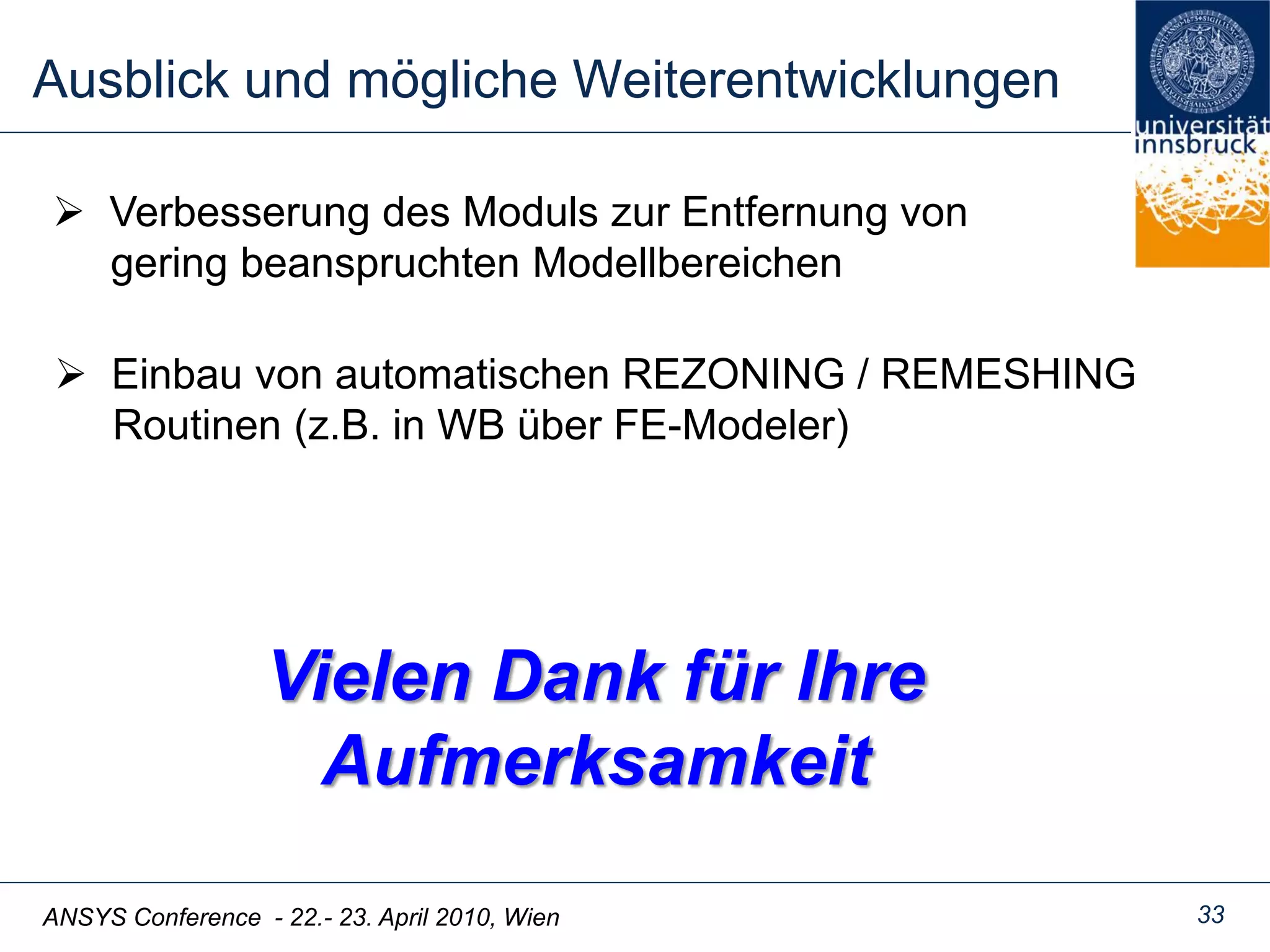

Ausblick und mögliche Weiterentwicklungen
33
Vielen Dank für Ihre
Aufmerksamkeit
 Einbau von automatischen REZONING / REMESHING
Routinen (z.B. in WB über FE-Modeler)
 Verbesserung des Moduls zur Entfernung von
gering beanspruchten Modellbereichen
Kontaktieren Sie uns – wir helfen Ihnen gerne!
CADFEM (Austria) GmbH
Wagenseilgasse 14
1120 Wien
Tel. +43 (0)1 587 70 73 – 0
E-Mail. info@cadfem.at
Web. http://www.cadfem.at
Immer aktuell informiert – CADFEM Blog, Xing und Youtube-Channel
CADFEM Blog - Umfassend informiert
• News zur FEM-Simulation - What‘s hot? What‘s new?
• Video-Tutorials - ANSYS, LS DYNA & mehr
• Hinter den Kulissen: CADFEM intern
CADFEM Youtube Channel - Tips & Trick
• Video Tutorials - ANSYS Software und CADFEM Applications
CADFEM auf Xing - News kompakt
• Vorschau auf Events & Seminare
• Neue CADFEM Produkte
• CADFEM Jobbörse
Fragen? Interesse?

Weitere ähnliche Inhalte

Andere mochten auch

Dfso proyecto amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...
Dfso proyecto  amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...Dfso proyecto  amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...
Dfso proyecto amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...
Amy Hernandez

Programa Escenium 2010
Programa Escenium 2010Programa Escenium 2010
Programa Escenium 2010
ESCENIUM

FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral
FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral
FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral
Biozone Europa

8_Diversity and antimicrobial activity of fungal endophyte communities associ...
8_Diversity and antimicrobial activity of fungal endophyte communities associ...8_Diversity and antimicrobial activity of fungal endophyte communities associ...
8_Diversity and antimicrobial activity of fungal endophyte communities associ...
Aline Bruna Martins Vaz

Balbuzie stato dell'arte. D.ssa Angela SCALZO
Balbuzie stato dell'arte. D.ssa Angela SCALZOBalbuzie stato dell'arte. D.ssa Angela SCALZO
Balbuzie stato dell'arte. D.ssa Angela SCALZO
Rosangela Scalzo

socialmedia@cubet
socialmedia@cubetsocialmedia@cubet
socialmedia@cubet
Diana Philip

Catálogo BMW Serie 4
Catálogo BMW Serie 4Catálogo BMW Serie 4
Catálogo BMW Serie 4
Agencia Destacados

El diseño de la investigación - Hammersley / Atkinson
El diseño de la investigación -  Hammersley / AtkinsonEl diseño de la investigación -  Hammersley / Atkinson
El diseño de la investigación - Hammersley / Atkinson
Pablo Mendes

India : Railways Sector Report_August 2013
India : Railways Sector Report_August 2013India : Railways Sector Report_August 2013
India : Railways Sector Report_August 2013
India Brand Equity Foundation

SIP slides on CYTO - gynae
SIP slides on CYTO - gynaeSIP slides on CYTO - gynae
SIP slides on CYTO - gynae
guestdcd535

Chapter 8 Inheritance
Chapter 8 InheritanceChapter 8 Inheritance
Chapter 8 Inheritance
OUM SAOKOSAL

Mini examen-cognoscitivo-manual
Mini examen-cognoscitivo-manualMini examen-cognoscitivo-manual
Mini examen-cognoscitivo-manual
Cesar Mormontoy

Identificacion inequívoca de pacientes
Identificacion inequívoca de pacientesIdentificacion inequívoca de pacientes
Identificacion inequívoca de pacientes
Estrategia para la Seguridad del Paciente del SSPA

9.extintores recomendaciones básicas demanejo
9.extintores recomendaciones básicas demanejo9.extintores recomendaciones básicas demanejo
9.extintores recomendaciones básicas demanejo
Paola Bibiana Pedraza Caballero

Micotoxinas en Alimentos
Micotoxinas en AlimentosMicotoxinas en Alimentos
Micotoxinas en Alimentos
Manuel García Galvez

What is Crowdsourcing
What is CrowdsourcingWhat is Crowdsourcing
What is Crowdsourcing
Aliza Sherman

CADFEM ANSYS Simulation Conference Austria 2017
CADFEM ANSYS Simulation Conference Austria 2017CADFEM ANSYS Simulation Conference Austria 2017
CADFEM ANSYS Simulation Conference Austria 2017
CADFEM Austria GmbH

Etkili Satış Teknikleri
Etkili Satış TeknikleriEtkili Satış Teknikleri
Etkili Satış Teknikleri
gesiad


Andere mochten auch (18)

Dfso proyecto amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...
Dfso proyecto  amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...Dfso proyecto  amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...
Dfso proyecto amy zahory ruiz hernandez - dariana ariday cruz ocampo - samue...

Programa Escenium 2010
Programa Escenium 2010Programa Escenium 2010
Programa Escenium 2010

FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral
FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral
FRAS4 EVOLVO. La Re-Evaluación del Estrés Oxidativo en la Cavidad Oral

8_Diversity and antimicrobial activity of fungal endophyte communities associ...
8_Diversity and antimicrobial activity of fungal endophyte communities associ...8_Diversity and antimicrobial activity of fungal endophyte communities associ...
8_Diversity and antimicrobial activity of fungal endophyte communities associ...

Balbuzie stato dell'arte. D.ssa Angela SCALZO
Balbuzie stato dell'arte. D.ssa Angela SCALZOBalbuzie stato dell'arte. D.ssa Angela SCALZO
Balbuzie stato dell'arte. D.ssa Angela SCALZO

socialmedia@cubet
socialmedia@cubetsocialmedia@cubet
socialmedia@cubet

Catálogo BMW Serie 4
Catálogo BMW Serie 4Catálogo BMW Serie 4
Catálogo BMW Serie 4

El diseño de la investigación - Hammersley / Atkinson
El diseño de la investigación -  Hammersley / AtkinsonEl diseño de la investigación -  Hammersley / Atkinson
El diseño de la investigación - Hammersley / Atkinson

India : Railways Sector Report_August 2013
India : Railways Sector Report_August 2013India : Railways Sector Report_August 2013
India : Railways Sector Report_August 2013

SIP slides on CYTO - gynae
SIP slides on CYTO - gynaeSIP slides on CYTO - gynae
SIP slides on CYTO - gynae

Chapter 8 Inheritance
Chapter 8 InheritanceChapter 8 Inheritance
Chapter 8 Inheritance

Mini examen-cognoscitivo-manual
Mini examen-cognoscitivo-manualMini examen-cognoscitivo-manual
Mini examen-cognoscitivo-manual

Identificacion inequívoca de pacientes
Identificacion inequívoca de pacientesIdentificacion inequívoca de pacientes
Identificacion inequívoca de pacientes

9.extintores recomendaciones básicas demanejo
9.extintores recomendaciones básicas demanejo9.extintores recomendaciones básicas demanejo
9.extintores recomendaciones básicas demanejo

Micotoxinas en Alimentos
Micotoxinas en AlimentosMicotoxinas en Alimentos
Micotoxinas en Alimentos

What is Crowdsourcing
What is CrowdsourcingWhat is Crowdsourcing
What is Crowdsourcing

CADFEM ANSYS Simulation Conference Austria 2017
CADFEM ANSYS Simulation Conference Austria 2017CADFEM ANSYS Simulation Conference Austria 2017
CADFEM ANSYS Simulation Conference Austria 2017

Etkili Satış Teknikleri
Etkili Satış TeknikleriEtkili Satış Teknikleri
Etkili Satış Teknikleri


Ähnlich wie Ein Algorithmus zur parameterfreien Formoptimierung und Vergleich mit kommerziellen Lösungen

ARAMIS / PONTOS vs. ANSYS - Experiment vs. Simulation
ARAMIS / PONTOS vs. ANSYS - Experiment vs. SimulationARAMIS / PONTOS vs. ANSYS - Experiment vs. Simulation
ARAMIS / PONTOS vs. ANSYS - Experiment vs. Simulation
CADFEM Austria GmbH

Life Cycle Engineering für Brückentragwerke
Life Cycle Engineering für BrückentragwerkeLife Cycle Engineering für Brückentragwerke
Life Cycle Engineering für Brückentragwerke
CADFEM Austria GmbH

Programm Fachkonferenz zur numerischen Simulation in Wien 2015
Programm Fachkonferenz zur numerischen Simulation in Wien 2015Programm Fachkonferenz zur numerischen Simulation in Wien 2015
Programm Fachkonferenz zur numerischen Simulation in Wien 2015
CADFEM Austria GmbH

Entwicklung von optimalen Nockenkonturen, Development of optimal cam shapes
Entwicklung von optimalen Nockenkonturen, Development of optimal cam shapesEntwicklung von optimalen Nockenkonturen, Development of optimal cam shapes
Entwicklung von optimalen Nockenkonturen, Development of optimal cam shapes
Hennegrolsch

Die Fachkonferenz zur Numerischen Simulation in Wien
Die Fachkonferenz zur Numerischen Simulation in WienDie Fachkonferenz zur Numerischen Simulation in Wien
Die Fachkonferenz zur Numerischen Simulation in Wien
CADFEM Austria GmbH

Betrieblicher Auftrag Produkt Designer Ap2 2018
Betrieblicher Auftrag Produkt Designer Ap2 2018Betrieblicher Auftrag Produkt Designer Ap2 2018
Betrieblicher Auftrag Produkt Designer Ap2 2018
marco doll

Prozessstandardisierung als Vorstufe zur Automatisierung des Systemdesigns
Prozessstandardisierung als Vorstufe zur Automatisierung des SystemdesignsProzessstandardisierung als Vorstufe zur Automatisierung des Systemdesigns
Prozessstandardisierung als Vorstufe zur Automatisierung des Systemdesigns
Stefan Wertheimer

ERBORAS Ersatzteilbevorratung unter Risikoaspekten
ERBORAS Ersatzteilbevorratung unter RisikoaspektenERBORAS Ersatzteilbevorratung unter Risikoaspekten
ERBORAS Ersatzteilbevorratung unter Risikoaspekten
Branding Maintenance

CADFEM Journal - Innovation ist berechenbar
CADFEM Journal - Innovation ist berechenbarCADFEM Journal - Innovation ist berechenbar
CADFEM Journal - Innovation ist berechenbar
CADFEM Austria GmbH

Präsentation Hardware in the Loop Industrietag 2017
Präsentation Hardware in the Loop Industrietag 2017Präsentation Hardware in the Loop Industrietag 2017
Präsentation Hardware in the Loop Industrietag 2017
Dirk Mayer

Low-rank data representation and Bayesian update for problems in numerical ae...
Low-rank data representation and Bayesian update for problems in numerical ae...Low-rank data representation and Bayesian update for problems in numerical ae...
Low-rank data representation and Bayesian update for problems in numerical ae...
Alexander Litvinenko

Fahrwerkhandbuch (2. Auflage)
Fahrwerkhandbuch (2. Auflage)Fahrwerkhandbuch (2. Auflage)
Fahrwerkhandbuch (2. Auflage)
dinomasch


Ähnlich wie Ein Algorithmus zur parameterfreien Formoptimierung und Vergleich mit kommerziellen Lösungen (12)

ARAMIS / PONTOS vs. ANSYS - Experiment vs. Simulation
ARAMIS / PONTOS vs. ANSYS - Experiment vs. SimulationARAMIS / PONTOS vs. ANSYS - Experiment vs. Simulation
ARAMIS / PONTOS vs. ANSYS - Experiment vs. Simulation

Life Cycle Engineering für Brückentragwerke
Life Cycle Engineering für BrückentragwerkeLife Cycle Engineering für Brückentragwerke
Life Cycle Engineering für Brückentragwerke

Programm Fachkonferenz zur numerischen Simulation in Wien 2015
Programm Fachkonferenz zur numerischen Simulation in Wien 2015Programm Fachkonferenz zur numerischen Simulation in Wien 2015
Programm Fachkonferenz zur numerischen Simulation in Wien 2015

Entwicklung von optimalen Nockenkonturen, Development of optimal cam shapes
Entwicklung von optimalen Nockenkonturen, Development of optimal cam shapesEntwicklung von optimalen Nockenkonturen, Development of optimal cam shapes
Entwicklung von optimalen Nockenkonturen, Development of optimal cam shapes

Die Fachkonferenz zur Numerischen Simulation in Wien
Die Fachkonferenz zur Numerischen Simulation in WienDie Fachkonferenz zur Numerischen Simulation in Wien
Die Fachkonferenz zur Numerischen Simulation in Wien

Betrieblicher Auftrag Produkt Designer Ap2 2018
Betrieblicher Auftrag Produkt Designer Ap2 2018Betrieblicher Auftrag Produkt Designer Ap2 2018
Betrieblicher Auftrag Produkt Designer Ap2 2018

Prozessstandardisierung als Vorstufe zur Automatisierung des Systemdesigns
Prozessstandardisierung als Vorstufe zur Automatisierung des SystemdesignsProzessstandardisierung als Vorstufe zur Automatisierung des Systemdesigns
Prozessstandardisierung als Vorstufe zur Automatisierung des Systemdesigns

ERBORAS Ersatzteilbevorratung unter Risikoaspekten
ERBORAS Ersatzteilbevorratung unter RisikoaspektenERBORAS Ersatzteilbevorratung unter Risikoaspekten
ERBORAS Ersatzteilbevorratung unter Risikoaspekten

CADFEM Journal - Innovation ist berechenbar
CADFEM Journal - Innovation ist berechenbarCADFEM Journal - Innovation ist berechenbar
CADFEM Journal - Innovation ist berechenbar

Präsentation Hardware in the Loop Industrietag 2017
Präsentation Hardware in the Loop Industrietag 2017Präsentation Hardware in the Loop Industrietag 2017
Präsentation Hardware in the Loop Industrietag 2017

Low-rank data representation and Bayesian update for problems in numerical ae...
Low-rank data representation and Bayesian update for problems in numerical ae...Low-rank data representation and Bayesian update for problems in numerical ae...
Low-rank data representation and Bayesian update for problems in numerical ae...

Fahrwerkhandbuch (2. Auflage)
Fahrwerkhandbuch (2. Auflage)Fahrwerkhandbuch (2. Auflage)
Fahrwerkhandbuch (2. Auflage)


Mehr von CADFEM Austria GmbH

Simulation of a fatigue crack problem in electronic devices
Simulation of a fatigue crack problem in electronic devicesSimulation of a fatigue crack problem in electronic devices
Simulation of a fatigue crack problem in electronic devices
CADFEM Austria GmbH

Fast and reliable bolt assessment inside ansys
Fast and reliable bolt assessment inside ansysFast and reliable bolt assessment inside ansys
Fast and reliable bolt assessment inside ansys
CADFEM Austria GmbH

Thermal and mechanical stress modelling of smart power switches under active ...
Thermal and mechanical stress modelling of smart power switches under active ...Thermal and mechanical stress modelling of smart power switches under active ...
Thermal and mechanical stress modelling of smart power switches under active ...
CADFEM Austria GmbH

Schweißverzugssimulation: Rohrplatte eines Hochdruckwärmetauschers
Schweißverzugssimulation: Rohrplatte eines HochdruckwärmetauschersSchweißverzugssimulation: Rohrplatte eines Hochdruckwärmetauschers
Schweißverzugssimulation: Rohrplatte eines Hochdruckwärmetauschers
CADFEM Austria GmbH

Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...
Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...
Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...
CADFEM Austria GmbH

On chip stress analysis in a package interaction test chip
On chip stress analysis in a package interaction test chipOn chip stress analysis in a package interaction test chip
On chip stress analysis in a package interaction test chip
CADFEM Austria GmbH

Auslegung einer Federscheibe mit ANSYS
Auslegung einer Federscheibe mit ANSYSAuslegung einer Federscheibe mit ANSYS
Auslegung einer Federscheibe mit ANSYS
CADFEM Austria GmbH

Einfluss der Kontaktmodellierung auf MKS Simulationen
Einfluss der Kontaktmodellierung auf MKS SimulationenEinfluss der Kontaktmodellierung auf MKS Simulationen
Einfluss der Kontaktmodellierung auf MKS Simulationen
CADFEM Austria GmbH

Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...
Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...
Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...
CADFEM Austria GmbH

Bruchmechanische Untersuchung von Refinerscheiben
Bruchmechanische Untersuchung von RefinerscheibenBruchmechanische Untersuchung von Refinerscheiben
Bruchmechanische Untersuchung von Refinerscheiben
CADFEM Austria GmbH

Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...
Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...
Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...
CADFEM Austria GmbH

Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...
Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...
Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...
CADFEM Austria GmbH

ANSYS: Numerical and experimental analysis of pump intakes
ANSYS: Numerical and experimental analysis of pump intakesANSYS: Numerical and experimental analysis of pump intakes
ANSYS: Numerical and experimental analysis of pump intakes
CADFEM Austria GmbH

KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...
KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...
KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...CADFEM Austria GmbH

Ermüdungsanalyse von dickwandigen Schweißkonstruktionen
Ermüdungsanalyse von dickwandigen SchweißkonstruktionenErmüdungsanalyse von dickwandigen Schweißkonstruktionen
Ermüdungsanalyse von dickwandigen SchweißkonstruktionenCADFEM Austria GmbH

CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...
CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...
CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...
CADFEM Austria GmbH

ANSYS: Simulation of a magnetic angle measurement system
ANSYS: Simulation of a magnetic angle measurement systemANSYS: Simulation of a magnetic angle measurement system
ANSYS: Simulation of a magnetic angle measurement system
CADFEM Austria GmbH

ANSYS Simulation: Abschaltbarer Haltemagnet für Weltraumanwendungen
ANSYS Simulation: Abschaltbarer Haltemagnet für WeltraumanwendungenANSYS Simulation: Abschaltbarer Haltemagnet für Weltraumanwendungen
ANSYS Simulation: Abschaltbarer Haltemagnet für WeltraumanwendungenCADFEM Austria GmbH

Photovoltaikanlagen unter Windlast
Photovoltaikanlagen unter WindlastPhotovoltaikanlagen unter Windlast
Photovoltaikanlagen unter WindlastCADFEM Austria GmbH


Mehr von CADFEM Austria GmbH (20)

Simulation of a fatigue crack problem in electronic devices
Simulation of a fatigue crack problem in electronic devicesSimulation of a fatigue crack problem in electronic devices
Simulation of a fatigue crack problem in electronic devices

Fast and reliable bolt assessment inside ansys
Fast and reliable bolt assessment inside ansysFast and reliable bolt assessment inside ansys
Fast and reliable bolt assessment inside ansys

Thermal and mechanical stress modelling of smart power switches under active ...
Thermal and mechanical stress modelling of smart power switches under active ...Thermal and mechanical stress modelling of smart power switches under active ...
Thermal and mechanical stress modelling of smart power switches under active ...

Schweißverzugssimulation: Rohrplatte eines Hochdruckwärmetauschers
Schweißverzugssimulation: Rohrplatte eines HochdruckwärmetauschersSchweißverzugssimulation: Rohrplatte eines Hochdruckwärmetauschers
Schweißverzugssimulation: Rohrplatte eines Hochdruckwärmetauschers

Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...
Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...
Betriebsfestigkeit eines Hüftimplantats - Spannungsberechnung und Betriebsfes...

On chip stress analysis in a package interaction test chip
On chip stress analysis in a package interaction test chipOn chip stress analysis in a package interaction test chip
On chip stress analysis in a package interaction test chip

Auslegung einer Federscheibe mit ANSYS
Auslegung einer Federscheibe mit ANSYSAuslegung einer Federscheibe mit ANSYS
Auslegung einer Federscheibe mit ANSYS

Einfluss der Kontaktmodellierung auf MKS Simulationen
Einfluss der Kontaktmodellierung auf MKS SimulationenEinfluss der Kontaktmodellierung auf MKS Simulationen
Einfluss der Kontaktmodellierung auf MKS Simulationen

Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...
Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...
Determining the Material Parameters of a Polyurethane Foam Using Numerical Op...

Bruchmechanische Untersuchung von Refinerscheiben
Bruchmechanische Untersuchung von RefinerscheibenBruchmechanische Untersuchung von Refinerscheiben
Bruchmechanische Untersuchung von Refinerscheiben

Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...
Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...
Einsatz der Drapiersimulation mittels ANSYS Composite PrePost zur Erstellung ...

Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...
Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...
Simulation von Kraftwerken mit Rostfeuerung m. ANSYS Fluent & alternativem Co...

ANSYS: Numerical and experimental analysis of pump intakes
ANSYS: Numerical and experimental analysis of pump intakesANSYS: Numerical and experimental analysis of pump intakes
ANSYS: Numerical and experimental analysis of pump intakes

KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...
KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...
KTM Technologies: Konzeptvergleich eines Fahrzeugheckrahmens hinsichtlich Fes...

Ermüdungsanalyse von dickwandigen Schweißkonstruktionen
Ermüdungsanalyse von dickwandigen SchweißkonstruktionenErmüdungsanalyse von dickwandigen Schweißkonstruktionen
Ermüdungsanalyse von dickwandigen Schweißkonstruktionen

ANSYS v.14 User Defined Results
ANSYS v.14 User Defined ResultsANSYS v.14 User Defined Results
ANSYS v.14 User Defined Results

CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...
CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...
CADFEM - Systemhaus für Simulationssoftware, Seminare & Ingenieurdienstleistu...

ANSYS: Simulation of a magnetic angle measurement system
ANSYS: Simulation of a magnetic angle measurement systemANSYS: Simulation of a magnetic angle measurement system
ANSYS: Simulation of a magnetic angle measurement system

ANSYS Simulation: Abschaltbarer Haltemagnet für Weltraumanwendungen
ANSYS Simulation: Abschaltbarer Haltemagnet für WeltraumanwendungenANSYS Simulation: Abschaltbarer Haltemagnet für Weltraumanwendungen
ANSYS Simulation: Abschaltbarer Haltemagnet für Weltraumanwendungen

Photovoltaikanlagen unter Windlast
Photovoltaikanlagen unter WindlastPhotovoltaikanlagen unter Windlast
Photovoltaikanlagen unter Windlast


Ein Algorithmus zur parameterfreien Formoptimierung und Vergleich mit kommerziellen Lösungen

  • 1. ANSYS Conference - 22.- 23. April 2010, Wien Univ. Prof. Dipl.-Ing. Dr. techn. Gerhard Lener Dipl.-Ing. Felix Bertagnolli 1 Institut für Konstruktion und Materialwissenschaften Stahlbau und Mischbautechnologie Univ. Prof. Dipl.- Ing. Dr. techn. Gerhard Lener Ein Algorithmus zur parameterfreien Formoptimierung und Vergleich mit kommerziellen Lösungen
  • 2. ANSYS Conference - 22.- 23. April 2010, Wien 2 Inhaltsübersicht Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 3. ANSYS Conference - 22.- 23. April 2010, Wien Motivation 3  Optimierung der Form eines Kunststoff-Bedienhebels einer mechanisch verstellbaren Lenksäule hinsichtlich Festigkeit Ausgangsgeometrie für die Optimierung  Die Optimierung soll nach Möglichkeit in ANSYS Workbench erfolgen
  • 4. ANSYS Conference - 22.- 23. April 2010, Wien 4 Optimierung mittels FEM Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 5. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung mittels FEM 5 „Von Hand“-Optimierung Parameterorientierte Optimierung Parameterfreie Optimierung Geometrie CAD Model SetupSolution Post- processing
  • 6. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung mittels FEM 6 Parameterorientierte Optimierung Sauter, Mulfinger, Muller: Neue Entwicklungen im Bereich der Gestalt- und Topologieoptimierung; FE-Design, Karlsruhe [1992]
  • 7. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung mittels FEM 7 Sauter, Mulfinger, Muller: Neue Entwicklungen im Bereich der Gestalt- und Topologieoptimierung; FE-Design, Karlsruhe [1992] Parameterfreie Optimierung
  • 8. ANSYS Conference - 22.- 23. April 2010, Wien 8 Optimierung über Temperaturverformungen Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 9. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung über Temperaturverformungen 9 Spannungsanalyse infolge der Belastung Verformungsberechnung der Temperaturbelastung Geometrie CAD Setup Solution Post → Solution Post {u,v,w} Setup Geometrie CAD
  • 10. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung über Temperaturverformungen 10 Definition der Randbedingungen der statischen Analyse Definition der Bereiche wo die Geometrie nicht modifiziert werden darf
  • 11. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung über Temperaturverformungen 11 Transfer des Modells nach ANSYS APDL und Angabe der ADPL-Datei für die Optimierung
  • 12. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung über Temperaturverformungen 12 ! seqv in etable etable,seqv,s,eqv ! Speichern in S_eqv *vget,s_eqv(1),elem,1,etab,seqv ! Maximalspannung esort,seqv *get,seqvmx,sort,,max ! Temperaturbelastung aufbringen treff,seqvmx*0.5 *do,iel,1,elmx bfe,iel,temp,1,s_eqv(iel) *enddo ! Factor Temperaturverformung fac=500 upgeo,fac,1,1,temp,rst save,geo_opt,db
  • 13. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung über Temperaturverformungen 13 Ergebnis der Optimierung
  • 14. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung über Temperaturverformungen 14 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1 2 3 4 5 6 7 8 9 10 v'MisesSpannung[%] Iterationen Ergebnis der Optimierung Rückführung der optimierten Geometrie z.B. FE-Modeler
  • 15. ANSYS Conference - 22.- 23. April 2010, Wien 15 Parameterorientierte Gestaltoptimierung Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 16. ANSYS Conference - 22.- 23. April 2010, Wien Parameterorientierte Gestaltoptimierung 16 DS_Angle = 20..150 DS_Thickness = 15..25 DS_Depth = 15..25 DS_LowerRadius = 45..55 Quelle: CADFEM Update Training 12.1
  • 17. ANSYS Conference - 22.- 23. April 2010, Wien Parameterorientierte Gestaltoptimierung 17 Initial mass: 752g, safety factor: 0.546, Quelle: CADFEM Update Training 12.1 Optimal: 717 g, safety factor: 1.126
  • 18. ANSYS Conference - 22.- 23. April 2010, Wien Parameterorientierte Gestaltoptimierung 18
  • 19. ANSYS Conference - 22.- 23. April 2010, Wien Parameterorientierte Gestaltoptimierung 19 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 v'MisesSpannung[%] Masse[%] Iterationen Optimierung Kranhaken Seqv [Mpa] Masse [kg]
  • 20. ANSYS Conference - 22.- 23. April 2010, Wien 20 Parameterfreie Topologieoptimierung Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 21. ANSYS Conference - 22.- 23. April 2010, Wien Parameterfreie Topologieoptimierung 21
  • 22. ANSYS Conference - 22.- 23. April 2010, Wien Parameterfreie Topologieoptimierung 22 Shape Optimization (ANSYS ) Temperaturverformung
  • 23. ANSYS Conference - 22.- 23. April 2010, Wien Parameterfreie Topologieoptimierung 23 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 0% 20% 40% 60% 80% 100% 120% 1 2 3 4 5 6 7 8 9 10 v'MisesSpannung[%] Masse[%] Iterationen Optimierung Bremshebel Seqv [Mpa] Masse [kg] 82% ITER=2 ITER=10 54%
  • 24. ANSYS Conference - 22.- 23. April 2010, Wien Parameterfreie Topologieoptimierung 24 ITER=2ITER=10
  • 25. ANSYS Conference - 22.- 23. April 2010, Wien 25 Optimierung - Druckgussgehäuse Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 26. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung - Druckgussgehäuse 26 Werkstoff: EN AC-42200 T6 Deckel Gehäuse 40% 50% 60% 70% 80% 90% 100% 110% 120% 40% 50% 60% 70% 80% 90% 100% 110% 120% 1 2 3 4 5 6 7 8 9 10 v'MisesSpannung[%] Masse[%] Iterationen Druckgussgehäuse Spannung [%] Masse [%] 85%
  • 27. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung - Druckgussgehäuse 27 Definition der Randbedingungen in WB (Named Selections)
  • 28. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung - Druckgussgehäuse 28 5 ,1 2 1 1 1 ,2 180,5 153,6 k a a N N N N 2,24 Erhöhung der ertragbaren Lastspielzahlen
  • 29. ANSYS Conference - 22.- 23. April 2010, Wien Optimierung - Druckgussgehäuse 29 Modifizierte Geometrie Vergleich mit Ausgangsgeometrie
  • 30. ANSYS Conference - 22.- 23. April 2010, Wien 30 Zusammenfassung - Ausblick Motivation für die Entwicklung des Algorithmus Vorstellung des entwickelten Algorithmus Vergleich mit parameterfreien Topologieoptimierung Zusammenfassung und Ausblick Vergleich mit parameterorientierter Gestaltoptimierung Anwendung an einem Druckgussgehäuse Optimierungsverfahren mittels FEM
  • 31. ANSYS Conference - 22.- 23. April 2010, Wien Zusammenfassung 31  Es wurden die gebräuchlichen Verfahren zur Optimierung der Gestalt und Topologie von vorgestellt und die erzielbaren Ergebnisse miteinander verglichen.  Von den drei Optimierungsverfahren  „von Hand“  parameterorientierte  parameterfreie besitzen alle Verfahren Stärken und Schwächen.  Das in ANSYS integrierte Verfahren der Topologieoptimierung liefert vergleichbare Ergebnisse wie das entwickelte Verfahrung mittels der Temperaturverformungen.  Das Verfahren der Topologieoptimierung in ANSYS kann jedoch keine Elemente über den vorgegebenen Bauraum hinaus hinzufügen, das Verfahren mittels der Temperaturverformungen schlecht Elemente entfernen.
  • 32. ANSYS Conference - 22.- 23. April 2010, Wien Zusammenfassung 32  Das entwickelte Verfahren erforderte keine zusätzliche Software.  Die Möglichkeiten der Workbenchumgebung lassen sich sinnvoll und auf ähnlich intuitive Art wie für die übrigen Programmteile nutzen.  Das entwickelte Verfahren bietet Vorteile bei der Definition der Randbedingungen für die Optimierung und liefert einen raschen Hinweis auf die Optimierungsmöglichkeit von komplexen dreidimensionalen Bauteilen.  Als Nachteil ist derzeit noch die beschränkte Modifikation der Ausgangsgeometrie anzusehen. Bei großen Umformgraden entstehen „schlechte Elemente“, welche den Einsatz limitieren.  Der Markt bietet sehr viel Software zur Bauteiloptimierung. Keines der Verfahren liefert aber in allen Fällen auf Knopfdruck die optimale Lösung.
  • 33. ANSYS Conference - 22.- 23. April 2010, Wien Ausblick und mögliche Weiterentwicklungen 33 Vielen Dank für Ihre Aufmerksamkeit  Einbau von automatischen REZONING / REMESHING Routinen (z.B. in WB über FE-Modeler)  Verbesserung des Moduls zur Entfernung von gering beanspruchten Modellbereichen
  • 34. Kontaktieren Sie uns – wir helfen Ihnen gerne! CADFEM (Austria) GmbH Wagenseilgasse 14 1120 Wien Tel. +43 (0)1 587 70 73 – 0 E-Mail. info@cadfem.at Web. http://www.cadfem.at Immer aktuell informiert – CADFEM Blog, Xing und Youtube-Channel CADFEM Blog - Umfassend informiert • News zur FEM-Simulation - What‘s hot? What‘s new? • Video-Tutorials - ANSYS, LS DYNA & mehr • Hinter den Kulissen: CADFEM intern CADFEM Youtube Channel - Tips & Trick • Video Tutorials - ANSYS Software und CADFEM Applications CADFEM auf Xing - News kompakt • Vorschau auf Events & Seminare • Neue CADFEM Produkte • CADFEM Jobbörse Fragen? Interesse?
