Anleitung
Instructions
Notice d’utilisation
Instrucciones
Instruzioni
MD 62
MD 62 ED
1
2
3
4
1
A.
B.
2
3 4
5
6
6
5
– 4 – – 5 –
Deutsch
Beim Einsatz Ihres MINOX MD 62
/ MINOX MD 62 ED wünschen wir
Ihnen viel Freude und Erfolg.
Damit Sie alle Möglichkeiten dieses
Hochleistungsspektives richtig nut-
zen können, empfehlen wir Ihnen
zunächst diese Anleitung zu lesen.
Inhaltsverzeichnis:	 Seite
Kurzbeschreibung...........................................6
Okular-Wechsel...............................................8
Benutzung mit und ohne Brille.....................10
Scharfstellen.................................................10
Gegenlichtblende,
ausziehbare Peilhilfe.....................................12
Stativmontage..............................................14
Okulare.........................................................16
Photoadapter................................................18
Bereitschaftstasche.......................................22
Ersatzteile.....................................................22
Was tun wenn..............................................24
Pflege/Reinigung...........................................26
Kunden-/Info-Dienst......................................28
Technische Daten..........................................30
Okulare.....................................................35
Photoadapter............................................37
English
We wish you very much pleasure
and sucess with the use of your
new MINOX MD 62 / MINOX MD
62 ED. To be able to profit from
all the possibilities of this high per-
formance spotting scope, we advi-
se you to read these instructions
through first.
Table of contents:	 Page
Brief discription...............................................6
Eyepiece change.............................................8
Use with and without glasses.......................10
Focusing.......................................................10
Telescopic lens hood with direction finder....12
Tripod mounting...........................................14
Eyepieces......................................................16
Camera-adaptor...........................................18
Ever ready case.............................................22
Spare parts...................................................22
What to do when.........................................24
Maintenance/cleaning...................................26
Customer service..........................................28

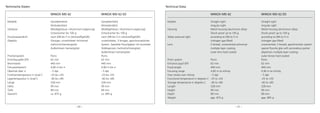

Technical Data..............................................31
Eyepieces...................................................35
Photoadapter............................................37
Français
Nous vous souhaitons beaucoup
de succès en utilisant votre MINOX
MD 62 / MINOX MD 62 ED. Afin
que vous puissiez utiliser à fond les
atouts de cette lunette d’approche
de haute performance, nous vous
recommandons tout d’abord de
lire attentivement cette notice.
Table des matières:	 Page
Brève description............................................7
Changement d’oculaire..................................9
Observation avec ou sans lunettes................11
Mise au point...............................................11
Parasoleil coulissant avec mire......................13
Montage sur pied.........................................15
Oculaires.......................................................17
Photoadapter................................................19
Sac „tout prêt“............................................23
Pièces de rechange.......................................23
Quelque chose ne va pas?/Que faire?...........25
Entretien/Nettoyage......................................27
Service après-vente.......................................29
Renseignements techniques..........................32
Oculaires...................................................36
Photoadapter............................................37
Italioano
Le auguriamo boun divertimento e
ottimi risultati con il Suo cannoc-
chiale MINOX MD 62 / MINOX MD
62 ED. Per poter approfittare piena-
mente di tutte le possibilità che Le
offre questo cannochiale di osser-
vazione ad alto rendimento Le con-
sigliamo di leggere attentamente
queste istruzioni prima dell’uso.
Indice:	 Page
Descrizione delle parti.....................................7
Cambio dell’oculare........................................9
Uso con e senza occhiali...............................11
Messa a fuoco..............................................11
Paraluce incorporato a scorrimento
con dispositivo di puntamento......................13
Montaggio del treppiede..............................15
Oculari..........................................................17
Adattore per fotocamere..............................19
Custodia.......................................................23
Pezzi di ricambio...........................................23
Che cosa fare se...........................................25
Manutenzione..............................................27
Servizio di assistenza.....................................29
alla clientela..................................................00
Dati tecnici...................................................34
Oculari......................................................37
Photoadapter............................................37
Chlorfrei gebleichtes Papier
Paper bleached without chlorine
Papier blanchi sans addition de chlore
Papel blanqueado sin cloro
Carta sbiancata senza cloro
Einleitung
Introduction
Introduction
Introducción
Introduzione
Español
Con su MINOX MD 62 / MINOX
MD 62 ED le deseamos mucho
éxito. Para que Usted pueda
aplicar correctamente todas las
opciones de este monocular de
observación de alta potencia, le
recomendamos leer primero estas
instrucciones.
Indice:	 Page
Breve descripción............................................7
Intercambio del ocular....................................9
Uso con y sin gafas......................................11
Enfoque........................................................11
Visera extensible con dispositivo apuntador..13
Montaje del trípode......................................15
Oculares.......................................................17
Adaptador para cámaras..............................19
Funda...........................................................23
Piezas de recambio.......................................23
Qué hacer cuando........................................25
Cuidado/limpieza..........................................27
Servicio de post-venta...................................29

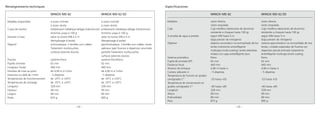

Especificaciones............................................33
Oculares....................................................36
Photoadapter............................................37

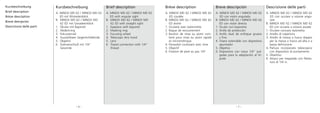

Brève description
A. MINOX MD 62 / MINOX MD 62
ED coudée
B. MINOX MD 62 / MINOX MD 62
ED droite
1. Oculaire avec baïonnette
2. Bague de recouvrement
3. Bouton de mise au point com-
biné pour mise au point rapide
et micrométrique
4. Parasoleil coulissant avec mire
5. Objectif
6. Fixation de pied au pas 1/4
Descrizione delle parti
A. MINOX MD 62 / MINOX MD 62
ED con oculare a visione ango-
lare
B. MINOX MD 62 / MINOX MD 62
ED con oculare a visione assiale
1. Oculare concavo baionetta
2. Anello di copertura
3. Anello di messa a fuoco doppio
per la messa a fuoco ad alta e a
bassa definizione
4. Parluce incorporato telescopico
con dispositivo di puntamento
5. Obiettivo
6. Attaco per treppiede con filetta-
tura di 1/4 in.
– 7 –
Breve descripción
A. MINOX MD 62 / MINOX MD 62
ED con visión angulada
B. MINOX MD 62 / MINOX MD 62
ED con visión directa
1. Ocular con bayoneta
2. Anillo de protección
3. Anillo dual de enfoque grueso
y fino
4. Visera extensible con dispositivo
apuntador
5. Objetivo
6. Dispositivo con rosca 1/4 pul-
gadas para la adaptación al trí-
pode

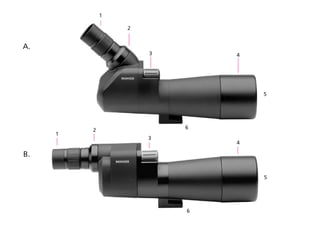

Kurzbeschreibung
A. MINOX MD 62 / MINOX MD 62
ED mit Winkeleinblick
B.	MINOX MD 62 / MINOX MD
62 ED mit Geradeeinblick
1.	 Okular mit Bajonett
2.	 Abdeckring
3.	 Fokussierrad
4.	 Ausziehbare Gegenlichtblende
5.	 Objektiv
6.	Stativanschluß mit 1/4“
Gewinde
Kurzbeschreibung
Brief description
Brève description
Breve descipción
Descrizione delle parti
Brief description
A. MINOX MD 62 / MINOX MD 62
ED with angular sight
B.	MINOX MD 62 / MINOX MD
62 ED with straight sight
1.	 Eyepiece with bayonet
2.	 Masking ring
3.	 Focusing wheel
4.	 Telescopic lens hood
5.	 Lens
6.	Tripod connection with 1/4“
thread
– 6 –

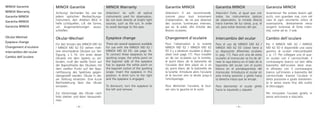

Garantie MINOX
Attention! Il est recommandé,
comme pour tout instrement
d`observation, de ne pas observer
des sources lumineuses intenses,
par ex. le soleil, afin d`éviter des
lésions oculaires.
Changement d´oculaire
Pour l´observation à la lunette
MINOX MD 62 / MINOX MD 62
ED il y a plusieurs oculaires à dispo-
sition (voir page 17). Pour installer
un de ces oculaires sur la lunette,
le point blanc de la baïonette de
l´oculaire doit être placé vis à vis
du point blanc de la baïonette de
la lunette. Introduire alors l´oculaire
et le tourner vers la droite jusqu´á
l´encliquetage.
Pour démonter l´oculaire, le tour-
ner vers la gauche et le sortir.
Garanzia MINOX
Avvertenza! Per evitare lesioni agli
occhi, non guardare mai, com nel
caso di ogni strumento ottico di
osservazione, direttamente verso
sorgenti luminose di forte inten-
sità, come ad es. il sole.
Cambio dell´oculare
Per il MINOX MD 62 / MINOX
MD 62 ED è disponibile una vasta
gamma di oculari intercambiabili
v. p. 17. Per collegare uno di que-
sti oculari con il cannocchiale, il
contrassegno bianco sul lato della
baionetta dell´oculare deve esse-
re allineato con il contrassegno
bianco sull´innesto a baionetta del
cannocchiale. Inserire l´oculare in
detta posizione e giralo brevemen-
te in senso orario fino allo scatto
di bloccaggio.
Per rimuovere l´oculare girarlo in
senso anti-orario e staccarlo.
– 9 –
Garantia MINOX
Atención! Evite, al igual que con
todos los instrumentos ópticos
de observatión, la mirada directa
hacia fuentes de luz claras, p.ej. el
sol, para evitar lesiones del ojo.
Intercambio del ocular
Para el uso de MINOX MD 62 /
MINOX MD 62 ED Usted tiene a
su disposición diferentes oculares
(v. pag. 17). Para unir uno de estos
oculares al monocular se ha de ali-
near la raya blanca en el lado de la
bayoneta del ocular con el punto
blanco en el portabayonetas del
monocular. Introduzca el ocular en
esta misma posición y gírelo hacia
la derecha hasta que se encaje.
Para desmontar el ocular gírelo
hacia la izquierda y sáquelo.
MINOX Garantie
Achtung! Vermeiden Sie, wie bei
jedem optischen Beobachtungs-
instrument, den direkten Blick in
helle Lichtquellen, z.B. die Sonne,
um Augenverletzungen auszu-
schließen.
Okular-Wechsel
Für den Einsatz des MINOX MD 62
/ MINOX MD 62 ED stehen meh-
rere verschiedene Okulare zur Ver-
fügung, s. S. 16. Um eines dieser
Okulare mit dem Spektiv zu ver-
binden, muß der weiße Strich auf
der Bajonettseite des Okulares mit
dem weißen Punkt auf der Bajo-
nettfassung des Spektives gegen-
übergestellt werden. Okular in die-
ser Stellung einsetzen. Eine kurze
Rechtsdrehung lässt das Okular
einrasten.
Zur Demontage das Okular nach
links drehen und dann herausneh-
men.
MINOX Garantie
MINOX Warranty
Garantie MINOX
Garantia MINOX
Garanzia MINOX
Okular-Wechsel
Eyepiece change
Changement d´oculaire
Intercambio del ocular
Cambio dell´oculare
MINOX Warranty
Attention! As with all optical
instruments used for observation,
do not look directly at bright light
sources, such as the sun, in order
to avoid damage to the eyes.
Eyepiece change
There are several eyepieces available
for use with the MINOX MD 62 /
MINOX MD 62 ED, see page 16.
To connect these eyepieces to the
spotting scope, the white point on
the bayonet side of the eyepiece
has to oppose the white point on
the bayonet socket of the spotting
scope. Insert the eyepiece in this
position. A short turn to the right
and the eyepiece is engaged.
To dismount, turn the eyepiece to
the left and remove.
– 8 –

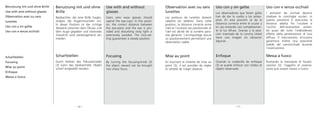

Observation avec ou sans
lunettes
Les porteurs de lunettes doivent
rabattre les œillères. Dans cette
position, la distance correcte entre
l´œil et l´oculaire est positionnée et
l´œil est abrité de la lumière para-
site gênante. L´encliquetage assure
un positionnement permettant une
observation stable.
Mise au point
En tournant la molette de mise au
point (3), il est possible de régler
la netteté de l´objet observé.
Uso con e senza occhiali
I portatori de occhiali devono
ribaltare le conchiglie oculari. In
questa posizione è assicurata la
distanza adatta fra l´oculare e
l´occhio dell´osservatore evitan-
do quasi del tutto l´indesiderato
effetto della penetrazione di luce
diffusa. Il meccanismo d´incastro
garantisce inoltre una posizione
stabile del cannocchiale durante
l´osservazione.
Messa a fuoco
Ruotando la manopola di focaliz-
zazione (3), l´oggetto di osserva-
zione può essere messo a fuoco.
– 11 –
Uso con y sin gafas
Los observadores que lleven gafas
han de dar la vuelta a las anteo-
jeras. En esta posición se da la
distancia correcta entre el ocular y
en ojo evitando casi completamen-
te la luz difusa. Gracias a la posi-
ción insertada de la concha Usted
tiene una imagen sin vibracion
algunas.
Enfoque
Girando la ruedecilla de enfoque
(3) se puede enfocar con nitidez el
objeto observado.
Benutzung mit und ohne
Brille
Beobachter, die eine Brille tragen,
stülpen die Augenmuscheln um.
In dieser Position ist der richtige
Abstand zwischen dem Okular und
dem Auge gegeben und störendes
Streulicht wird weitestgehend ver-
mieden.

Scharfstellen
Durch drehen des Fokussierrades
(3) kann das beobachtete Objekt
scharf eingestellt werden.
Benutzung mit und ohne Brille
Use with and without glasses
Observation avec ou sans
lunettes
Uso con y sin gafas
Uso con e senza occhiali
Scharfstellen
Focusing
Mise au point
Enfoque
Messa a fuoco
Use with and without
glasses
Users who wear glasses should
upend the eye-cups. In this positi-
on, the correct distance between
the eye-piece and the eye is pro-
vided and disturbing stray light is
extensively avoided. The click-set-
ting guarantees a steady position.
Focusing
By turning the focusing-knob (3)
the object viewed can be brought
into sharp focus.
– 10 –
Parasoleil coulissant
Le parasoleil intégré doit de préfé-
rence être tiré lors d´observations.
Il assure une observation exemp-
te de reflets gênants et il protège
efficacement la lentille frontale
de l´objectif contre le danger de
rayures et de souillures dues à la
poussière, la pluie, les empreintes
digitales etc..
Un viseur est monté sur la face
supérieure du boîtier de la lunette.
Elle permet de trouver plus rapi-
dement l´objet à observer lors de
l´utilisation d´oculaires à forts gros-
sissements.
Paraluce telescopico
Durante l’osservazione è consiglia-
bile mantenere il paraluce incor-
porato sempre in posizione estrat-
ta. Esso assicura una protezione
efficace contro la penetrazione
di luce diffusa e contro eventuali
danni ed evita inoltre che la lente
anteriore vengano macchiati da
gocce di pioggia, da impronte
digitali etc.
Inoltre, sul lato superiore del corpo
del cannocchiale è situato un dis-
positivo per il rilevamento. Il dispo-
sitivo di puntamento è particolar-
mente utile per ritrovare più facil-
mente il soggetto dell’osservazione
soprattutto quando vengono
adoperati oculari di forte ingrandi-
emento.
– 13 –
Visera extensible
A la hora de observar es conve-
niente que Usted saque siempre
la visera incorporada. Es una pro-
tección eficaz contra la luz difusa,
daños mecánicos y ensuciamiento
por gotas de lluva, huellas dáctila-
res etc. en la lente frontal.
Adicionalmente, en el lado superi-
or de la carcasa del monocular se
encuentra un dispositivo marcador.
Sirve sobre todo para detectar más
rápido el objeto de observación si
Usted usa un ocular de aumento
muy grande.
Ausziehbare
Gegenlichtblende
Die fest eingebaute Gegenlicht-
blende sollte bei der Beobachtung
immer ausgezogen werden. Sie
ist ein wirksamer Schutz gegen
Nebenlicht (Streulicht), mechani-
sche Beschädigungen und Ver-
schmutzung der Frontlinse durch
Regentropfen, Fingerabdrücke
usw..
Zusätzlich, an der Oberseite des
Spektivgehäuses befindet sich eine
Peilhilfe. Sie eignet sich besonders
bei der Verwendung von stark ver-
größernden Okularen, um dann
das Beobachtungsobjekt schneller
aufzufinden.
Ausziehbare
Gegenlichtblende
Telescopic lens hood
Parasoleil coulissant
Visera extensible
Paraluce telescopico
Telescopic lens hood
The built-in lens hood should
always be pulled out during view-
ing. It is an effective shield against
stray light, mechanical damage
and soiling of the front lens by
raindrops, fingerprints etc..
Additionally, a direction finder is
integrated on the top of the spot-
ting scope housing. The direction
finder is especially suited for fin-
ding the viewed object faster using
eyepieces with high magnification.
– 12 –

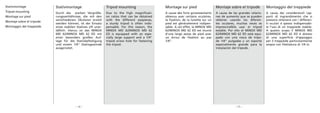

Montage sur pied
A cause des forts grossissements
obtenus avec certains oculaires,
la fixation, de la lunette sur un
pied est généralement indipen-
sable. A cet effet, la MINOX MD
62/MINOX MD 62 ED est munie
d’une large assise de pied avec
un écrou de fixation au pas
1/4“.
Montaggio del treppiede
A causa dei considerevoli rap-
porti di ingrandimento che si
possono ottenere con i differen-
ti oculari è spesso indispensabi-
le l’uso di un treppiede stabile.
A questo scopo il MINOX MD
62/MINOX MD 62 ED è dotato
di una superficie d’appoggio
per il treppiede particolarmente
ampia con filettatura di 1/4 in.
– 15 –
Montaje sobre el trípode
A causa de las grandes relacio-
nes de aumento que se pueden
obtener usando los diferen-
tes oculares, muchas veces es
imprescindible usar el trípod
estable. Por ello el MINOX MD
62/MINOX MD 62 ED está equi-
pado con una rosca de trípo-
de 1/4“ pulgadas y un soporte
especialmente grande para la
instalación del trípode.
Stativmontage
Durch die   starken Vergröße-
rungsverhältnisse, die mit den
verschiedenen Okularen erzielt
werden können, ist der Einsatz
eines stabilen Statives oft uner-
läßlich. Hierzu ist das MINOX
MD 62/MINOX MD 62 ED mit
einer besonders großen Auf-
lage für die Stativbefestigung
und einem 1/4“ Stativgewinde
ausgerüstet.
Stativmontage
Tripod mounting
Montage sur pied
Montaje sobre el trípode
Montaggio del treppiede
Tripod mounting
Due to the high magnificati-
on ratios that can be obtained
with the different eyepieces,
a sturdy tripod is often indis-
pensable. For this reason, the
MINOX MD 62/MINOX MD 62
ED is equipped with an espe-
cially large support and a 1/4“
tripod screw hole for fastening
the tripod.
– 14 –

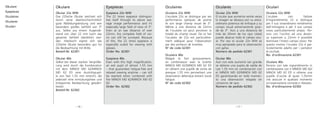

Oculaires
Oculaire 22x WW
L’oculaire 22x se distingue par ses
performance optiques de pointe
et son large champ visuel de 3°.
Même à une distance de 22mm
de l’oculaire on peut percevoir la
totalié du champ visuel. De ce fait
l’oculaire de 22x est particulière-
ment adéquat pour l’observation
par des porteurs de lunettes.
N° de code 62301
Oculaire 40x
Malgré le fort grossissement,
en combinaison avec la lunette
MINOX MD 62/MINOX MD 62 ED
on obtient une pupille de sortie de
presque 1,55 mm permettant une
observation détendue évitant toute
fatigue.
N° de code 62302
Oculari
Oculare 22x WW
L’oculare con fattore
d’ingrandimento 22 si distingue
per il suo straordinario rendimento
dell’immagine e per il suo campo
visivo particolarmente ampio. Per-
sino con l’occhio ad una distan-
za superiore a 22mm è possibile
dominare l’intero campo visivo. Per
questo motivo l’oculare 22x è par-
ticolarmente adatto per i portatori
di occhiali.
No. d’ordinazione 62301
Oculare 40x
Persino con tale ingrandimento in
combinazione con il MINOX MD 62/
MINOX MD 62 ED si ottiene una
pupilla d’uscita di quasi 1,55mm
che assicure in qualsiasi momento
un’osservazione comoda e rilassata.
No. d’ordinazione 62302
– 17 –
Oculares
Ocular 22x WW
El ocular que aumenta veinte veces
la imagen se destaca por su extra-
ordinaria potencia de enfoque y su
campo visual extremamente gran-
de de 3°. Aún a una distancia de
más de 20mm de los ojos Usted
puede abarcar todo el campo visu-
al. Por eso el ocular 22x WW es
muy apropiado para la observación
con gafas.
Número de pedido 62301
Ocular 40x
Aún con este aumento tan grande
se obtiene una pupila de salida de
casi 1,55 mm en combinación con
el MINOX MD 62/MINOX MD 62
ED garantizando en todo momen-
to una observación relajada sin
cansancio de ojos.
Número de pedido 62302
Okulare
Okular 22x WW
Das 22fache Okular zeichnet sich
durch seine überdurchschnittlich
gute Abbildungsleistung und sein
besonders großes Sehfeld von 3°
aus. Selbst aus einem Augenab-
stand von über 22 mm kann das
gesamte Sehfeld überblickt wer-
den. Hierdurch eignet sich das
22fache Okular besonders gut für
die Beobachtung mit Brille.
Bestell-Nr. 62301
Okular 40x
Selbst bei dieser starken Vergröße-
rung wird durch die Kombination
mit dem MINOX MD 62/MINOX
MD 62 ED eine Austrittspupil-
le von fast 1,55 mm erreicht, die
jederzeit eine ermüdungsfreie und
entspannte Beobachtung gewähr-
leistet.
Bestell-Nr. 62302
Okulare
Eyepieces
Oculaires
Oculares
Oculari
Eyepieces
Eyepiece 22x WW
The 22 times eyepiece distinguis-
hes itself through its above ave-
rage image performance and it’s
especially large field of view of 3°.
Even at an eye distance of over
22mm, the complete field of visi-
on can still be surveyed. Because
of this, the 22 times eyepiece is
especially suited for viewing with
glasses.
Order No. 62301
Eyepiece 40x
Even with this high magnification,
an exit pupil of almost 1.55 mm
– that guarantees fatigue-free and
relaxed viewing anytime – can still
be reached when combined with
the MINOX MD 62/MINOX MD 62
ED.
Order No. 62302
– 16 –

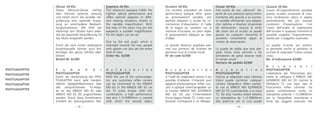

Oculaire 20-45x
Cet oculaire polyvalent de haute
performance optique offre, grâce
au grossissement variable, une
parfiate adaption à toutes les cir-
constances d’observation. A l’aide
de la bague du variateur sur la
monture d’oculaire, on peut régler
le grossissement adéquat au type
d’objet.
La grande distance pupillaire per-
met aux porteurs de lunettes de
percevoir tout le champ visuel.
N° de code 62300

A c c e s s o r i e s
PHOTOADAPTER
A l’aide du adaptateur photo il est
possible d’adapter n’importe quel
appareil photoraphique réflex cou-
rant à optique interchangeable sur
la lunette MINOX MD 62/MINOX
MD 62 ED par l’intermédiaire
d’une bague filetée T2. Cette com-
binaison correspond à un téléojec-
Oculare 20-45x
Grazie all’ingrandimento variabile
questo oculare universale di mas-
simo rendimento ottico si adatta
perfettamente alle più svariate
condizioni d’osservazione. Con
l’aiuto dell’anello di regolazione
dell’oculare in qualsiasi momento è
possibile scegliere l’ingrandimento
adatto per il soggetto osservato.
La pupilla d’uscita piú arretra-
ta permette anche ai portatori di
occhiali di osservare l’intero campo
visivo.
No. d’ordinazione 62300
A c c e s s o r i
PHOTOADAPTER
L’adattatore per fotocamere per-
mette di collegare il MINOX MD
62/MINOX MD 62 ED tramite la
filettatura T2 con ogni tipo di
fotocamera reflex corrente. Da
questa combinazione risulta un
teleojettivo potente 1:12,9/800mm
per la fotografare istanttanea e
facile dei soggetti osservati. Per
– 19 –
Ocular 20-45x
Este ocular de uso „allround“ dis-
pone de una potencia óptica extre-
mamente alta gracias a su aumen-
to variable ofreciendo una adapta-
ción óptima a diversas situaciones
de observación. Gracias al anillo
del zoom (en el ocular) se puede
ajustar en cualquier momento el
aumento conveniente según el
motivo de observación.
La pupila de salida que está alar-
gada hacia atrás permite a los
portadores de gafas abarcar todo
el campo visual.
Número de pedido 62300
A c c e s o r i o s
PHOTOADAPTER
Gracias al adaptador para cámaras
Usted puede combinar cualquier
cámara fotográfica réflex corrien-
te con el MINOX MD 62/MINOX
MD 62 ED conectándola a la rosca
T2. De esta manera Usted obtiene
un teleobjetivo de 1:12,9/800mm
alta potencia con el cual puede
Okular 20-45x
Dieses Allround-Okular verfügt
über höchste optische Leistung
und bietet durch die variable Ver-
größerung eine optimale Anpas-
sung an verschiedene Beobach-
tungssituationen. Mit Hilfe des
Variorings (am Okular) kann jeder-
zeit die passende Vergrößerung für
das Motiv eingestellt werden.
Durch die nach hinten verlängerte
Austrittspupille können auch Bril-
lenträger das ganze Sehfeld über-
blicken.
Bestell-Nr. 62300

Z u b e h ö r
PHOTOADAPTER
Durch die Verwendung des PHO-
TOADAPTER kann jede handels­
übliche Spiegelreflexkamera über
den entsprechenden T2-Adap-
ter an das MINOX MD 62 oder
MINOX MD 62 ED angeschlossen
werden. Durch diese Kombination
entsteht ein leistungsstarkes Tele-
PHOTOADAPTER
PHOTOADAPTER
PHOTOADAPTER
PHOTOADAPTER
PHOTOADAPTER
Eyepiece 20-45x
This allraound eyepiece fulfills the
highest optical performance and
offers optimal adaption to diffe-
rent viewing situations, thanks to
the variable magnification. With
the help of the zoom ring (on the
eyepiece) a suitable magnification
for the object can be set.
Due to the exit pupil, which is
extended towards the rear, people
with glasses can also see the entire
field of view.
Order No. 62300


A c c e s s o r i e s
PHOTOADAPTER
With the use of the cameraadap-
tor, any customary reflex camera
can be connected to the MINOX
MD 62 or the MINOX MD 62 via
the T2 screw thread. With this
combination, a high performance
tele lens 1:12.9/800mm is created
with which the viewed object
– 18 –

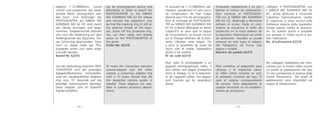

tif puissant de 1:12,9/800mm per-
mettant, rapidement et sans aucu-
ne complication, de fixer l’objet
observé pour fins de photographie.
Pour le montage de PHOTOADAP-
TER au MINOX MD 62/MINOX MD
62 ED d’abord débloquer et retirer
l’objectif.Il se peut que la bague
de recouvrement se trouve encore
sur le filetage extérieur de la baïo-
nette. Dévisser cette bague. On
a alors la possibilité de visser de
façon sûre et stable l’adaptateur
photo à cet endroit.
N° de code 62310
Pour relier le photoadapter à un
appareil photographique réflex, il
faut utiliser une bague d’adaption
entre le filetage T2 et la baïonnet­
te de l’appareil utilisé. Ces bagues
sont fournies par les revendeurs
photo.
collegere il PHOTOADAPTER con
il MINOX MD 62/MINOX MD 62
ED prima abloccare e rimuovere
l’obiettivo. Eventualmente, ‘anello
di copertura si trova ancora sulla
filettature esterna della baionetta.
Svitare questo anello di protezio-
ne. Su questo punto è possibile
ora avvitare in modo sicuro e sta-
bile l’adattatore.
No. d’ordinazione 62310
Per collegare l’adattatore per foto­
camera con la Vostra reflex occore
un anello di adattamento del tipo
T2 che corrisponda al sistema della
Vostra fotocamera. Tali anelli di
adattamento sono disponibili nei
negozi di fotoaccessori.
– 21 –
fotografiar rápidamente y sin pro-
blemas el motivo de observación.
Para conectar el PHOTOADAP-
TER con el MINOX MD 62/MINOX
MD 62 ED, desencaje y desmonte
primero el ocular. Dado el caso,
todavía se encuentra el anillo de
protección en la rosca exterior de
la bayoneta. Desenroscar est anillo
de protección. Desußes se puede
enroscar en este lugar el adapta-
dor fotográfico de forma más
segura y estable.
Número de pedido 62310
Para combinar el adaptador para
cámaras y la respectiva cáma­
ra réflex Usted necesita un anil­
lo adatador corriente del tipo T2
para el sistema correspondiente
de cámara. Estos adaptadores se
pueden encontrar en un estableci­
miento de accessorios.
objektiv 1:12,9/800mm, womit
schnell und problemlos das beob-
achtete Motiv photografiert wer-
den kann. Zum Anbringen des
PHOTOADAPTER am MINOX MD
62/MINOX MD 62 ED wird zuerst
das Okular entriegelt und abge-
nommen. Gegebenenfalls befindet
sich noch der Abdeckring auf dem
Außengewinde des Bajonetts. Die-
sen Schutzring abschrauben. Dann
kann an dieser Stelle der Pho-
toadapter sicher und stabil ange-
schraubt werden.
Bestell-Nr. 62310
Um die Verbindung zwischen PHO­
TOADAPTER und der jeweiligen
Spiegelreflexkamera herzustellen,
wird ein handelsüblicher Adapter­
ring vom T2 Gewinde auf das
jeweilige Kamerasystem be­nötigt.
Diese Adapter sind im Zubehör­
handel erhältlich.
can be photographed quickly and
effortlessly. In Order to attach the
PHOTOADAPTER to the MINOX
MD 62/MINOX MD 62 ED release
and remove the eyepiece.It may
be that the masking ring ist still on
the external thraed of the bayo-
net. Screw off this protective ring.
You can then safely and reliably
screw on the PHOTOADAPTER at
this point.
Order No. 62310
To make the connection between
camera-adaptor and the reflex
camera, a customary adaptor ring
with a T2 screw thread that fits
the respective camera system is
needed. These adaptors are avai­
lable in camera accessory depart­
ments.
– 20 –

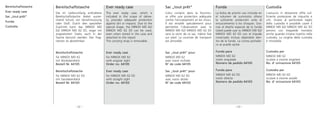

Sac „tout prêt“
L’etui compris dans la fournitu-
re offre une protection adéquate
contre l’encrassement et les chocs.
Il est entaillé spècialement pour
permettre l’observation avec la
MINOX MD 62/ MINOX MD 62 ED
sans la sortir de ce sac, même fixé
sur pied. La courroie de transport
est amovible.
Sac „tout prêt“ pour
MINOX MD 62
avec vision inclinée
N° de code 64105
Sac „tout prêt“ pour
MINOX MD 62 ED
avec vision droite
N° de code 64103
Custodia
L’astuccio in dotazione offre suf-
ficiente protezione de impurità e
urti. Grazie al particolare taglio
della custodia è possibile usare il
MINOX MD 62/ MINOX MD 62 ED
persino con treppiede montato
anche quando rimane inserito nella
custodia. La cinghia della custodia
è rimovibile.
Custodia per
MINOX MD 62
oculare a visione angolare
No. d’ orinazione 64105
Custodia per
MINOX MD 62 ED
oculare a visione assiale
No. d’ orinazione 64103
– 23 –
Funda
La bolsa de pronto uso incluida en
el volumen de suministro ofrece
la suficiente protecciòn ante el
ensuciamiento o los choques. Gra-
cias al diseño especial de la funda
Usted puede usar su MINOX MD 62/
MINOX MD 62 ED con el trípode
conectado incluso dejándolo den-
tro de la funda. La correa portado-
ra se puede quitar.
Funda para
MINOX MD 62
visión angulada
Número de pedido 64105
Funda para
MINOX MD 62 ED
visión directa
Número de pedido 64103
Bereitschaftstasche
Die im Lieferumfang enthaltene
Bereitschaftstasche bietet ausrei-
chend Schutz vor Verschmutzung
oder Stoß. Durch den speziellen
Zuschnitt kann das MINOX MD
62/ MINOX MD 62 ED, sogar mit
angesetztem Stativ, auch in der
Tasche benutzt werden. Der Trag-
riemen ist abnehmbar.
Bereitschaftstasche
für MINOX MD 62
mit Winkeleinblick
Bestell Nr. 64105
Bereitschaftstasche
für MINOX MD 62 ED
mit Geradeeinblick
Bestell Nr. 64103
Bereitschaftstasche
Ever ready case
Sac „tout prêt“
Funda
Custodia
Ever ready case
The ever ready case, which is
included in the scope of delive-
ry, provides adequate protection
against dirt or impacts. Due to the
special shape, the MINOX MD 62/
MINOX MD 62 ED can be used,
even when stored in the case and
attached to the tripod.
The carrying strap is removable.
Ever ready case
for MINOX MD 62
with angular sight
Order no. 64105
Ever ready case
for MINOX MD 62 ED
with straight sight
Order no. 64103
– 22 –

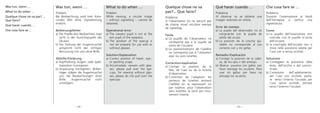

Quelque chose ne va
pas?... Que faire?
Problème
A l’observation on ne perçoit pas
de champ visuel circulaire exempt
de vignettag.
Faute
a) La pupille de l’observateur ne
correspond pas à la pupille de
sortie de l’oculaire.
b) Le positionnement de l’oeillère
ne correspond pas à l’utilisation
avec ou sans lunettes.
Correction/explication
a) Corriger la position de la
tête, de l’oeil ou de la lunette
d’observation.
b) Correction de l’adaption: les
porteurs de lunettes rentrent
l’oeillère en la repoussant ou
par rotation, pour l’observation
sans lunettes, la sortir par mou-
vement inverse.
Che cosa fare se …
Problema
Durante l’osservazione ai bordi
dell’immagine si verifica una
vignettatura.
Causa
a) La pupilla dell’osservatore non
coincide con la pupilla d’uscita
dell’oculare.
b) la conchiglia dell’oculare non si
trova nella posizione adatta per
l’uso con o senza occhiali.
Soluzione
a) Correggere la posizione della
testa, dell’occhio o del cannoc-
chiale.
b) Correzione dell’adattamento:
per l’uso con occhiali, porta-
re verso l’interno l’oculare; per
l’uso senza occhiali, portare
verso l’esterno l’oculare.
– 25 –
Qué hacer cuando …
Problema
Al observar no se obtiene una
imagen redonda sin viñeta.
Error de manejo
a) La pupila del observador no es
congruente con la pupila de
salida del ocular.
b) La posición de la concha aju-
stable no corresponde al uso
correcto con y sin gafas.
Remedio/Explicación
a) Corregir la posición de la cabe-
za, de los ojos o del anteojo.
b) Abarca: usuarios con gafas: por
favor extraiga los oculares. Para
usar sin gafas: por favor no
extraiga los oculares.
Was tun, wenn …
Problem
Bei Beobachtung wird kein Kreis-
rundes Bild ohne Vignettierung
erreicht.
Bedienungsfehler
a) Die Pupille des Beobachters liegt
nicht in der Austrittspupille des
Okulars.
b) Die Stellung der Augenmuschel
entspricht nicht der richtigen
Be­nutz­ung mit und ohne Brille.
Abhilfe/Erklärung
a) Kopfhaltung, Augen- oder Spek-
tivposition korregieren.
b) Anpassung korregieren: Brillen-
träger stülpen die Augen­muschel
um; bei Beobachtungen ohne
Brille: Augenmuschel nicht
umstülpen.
Was tun, wenn ...
What to do when ...
Quelque chose ne va pas? ...
Que faire?
Qué hacer cuando …
Che cosa fare se ...
What to do when …
Problem
While viewing, a circular image
– without vignetting – cannot be
obtained.
Operational error
a) The viewers pupil is not at the
exit pupil of the eyepiece.
b) The position of the eyecup is
not set properly for use with or
without glasses.
Solution/Explanation
a) Correct position of head-, eye-,
or spotting scope.
b) Accomodate: viewers with glas-
ses; please pull over the eye-
cups, for viewing without glas-
ses; please do not pull over the
eyecups.
– 24 –
Entretien/Nettoyage
Un entretien particulier n’est
pas nécessaire. Cependant, afin
d’assurer une observation claire
et nette pour des décennies, il
est recommandable de garder
l’optique toujours propre. Des par-
ticulles grossières, telles que de
sable, s’enlèvent à l’aide d’un pin-
ceau ou en soufflant dessus.
Des empreintes digitales ou autres
traces grasses s’essuient tout
d’abord avec un chiffon propre
légèrement humecté et ensuite
à sec avec un peau de chamois
ou un chiffon non pelucheux. Les
chiffons spéciaux pour verres de
lunettes sont déconseillés, ceux-
ciétant imprégnés de produits chi-
miques risquant d’attaquer le verre
optique (Les verres de lunettes ont
une autre composition que le verre
d’optique utilisé pour les objectifs
et les oculaires). Il ne faut surtout
pas utiliser d’alcool ou de solvants
pour nettoyer le corps de la lunet-
te. N’utiliser qu’un chiffon sec
Manutenzione
Particolari operazioni di manuten-
zione non sono necessarie. Per
assicurare però il buon funzionna-
mento e una duratura affidabilitá
del Vostro MINOX MD 62/ MINOX
MD 62 ED convience mantenere
gli elementi ottici sempre puliti.
Eliminare lo sporco più grosso-
lano come p. es. sabbia con un
morbido pennello o soffiarlo via.
Asportare impronte digitali o altre
macchie sulle lenti prima con un
panno di cotone inumidito poi
asciugare con cautela con un
panno morbido e pulito di cuoio
o cotone. Non è consigliabile l’uso
di tessuti speciali quali quelli usati
per pulire le lenti degli occhiali
percé sono impregnati con sostan-
ze chimiche che possone intaccare
il vetro ottico.. (Il vetro usato per
la fabbricazione di occiali ha una
compozione diversa rispetto ai tipi
di vetro adoperati per la costruzio-
ne di cannocchiali.) Non usare alcol
o altre soluzioni chimiche per puli-
– 27 –
Pflege/Reinigung
Eine besondere Pflege ist nicht
notwendig. Zur Erhaltung einer
langjährigen Leistungsfähigkeit
sollte jedoch die Optik stets sorg-
fältig gereinigt werden. Grobe
Schmutzteile wie z.B. Sand sollten
mit einem Haarpinsel entfernt oder
weggeblasen werden.
Fingerabdrücke u.ä. auf Objek-
tiv- und Okularlinsen können mit
einem feuchten Tuch vorgereinigt
und mit einem weichen, sauberen
Leder oder staubfreien Tuch abge-
wischt werden. Nicht zu empfehlen
sind Spezial-Reinigungstücher, wie
sie zum Reinigen von Brillengläsern
benutzt werden. Diese sind mit
chemischen Stoffen imprägniert
und können optisches Glas angrei-
fen. (Das für Brillen verarbeitete
Glas hat eine andere Zusammen-
setzung als die Glassorten, die für
den Bau von Spektiven benötigt
werden.) Alkohol und andere che-
mische Lösungen dürfen nicht zur
Reinigung des Gehäuses benutzt
Pflege / Reinigung
Maintenance / cleaning
Entretien / Nettoyage
Cuidado / limpieza
Manutenzione
Maintenance/cleaning
Special maintenance is not neces-
sary. To keep the optics servicab-
le for many years however, it is
advisable to clean it carefully when
needed. Coarse dirt particles, as
for example sand, should be remo-
ved with a fine hair brush, or be
blown away.
Finger prints and such, on the
front lens and eyepiece lenses can
be cleaned with a damp cloth and
wiped off with a soft, clean lea-
ther or dust-free cloth. The special
cleaning cloths, which are used for
eye glasses, are not recommen-
dable. They are impregnated with
chemicals that can damage the
optical glass (the glass used for
eye glasses has a different compo-
sition than that used for spotting
scopes). Alcohol and other chemi-
cals musn’t be used for cleaning
the housing. If necessary, wipe
with a soft, dry cloth. For excessive
soiling the MINOX MD 62/MINOX
MD 62 ED can be ­cleaned. Salt
– 26 –
Cuidad/limpieza
Un cuidado especial no es necesa-
rio. Sin embargo para garantizar la
larga duración y la potencia de su
MINOX MD 62/ MINOX MD 62 ED
es conveniente limpiar cuidadosa-
mente la óptica con regularidad.
Partículas de ensuciamiento como
por ejemplo granos de arena los
puedo quitar soplando o usando
un pincel suave. Huellas dáctilares
y ensuiamientos similares en las
lentes del ocular o del objetive se
pueden quitar pasando primero
con un trapo de piel suave y lim-
pio o un trapo exento de polvo.
Las telas especiales para limpiar los
cristales de las gafas no son reco-
mendables ya que están impre-
gnadas con substancias químicas
y pueden dañar el cristal óptico.
(El cristal utilizado para gafas tiene
otra composición que los tipos
de cristales que se necesitan para
construir anteojos.) No use alco-
hol ni otras soluciones químicas
para limpiar el cuerpo del antojo.

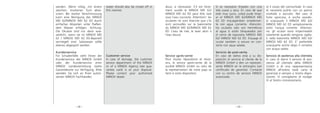

werden. Wenn nötig, mit einem
weichen, trockenen Tuch abwi-
schen. Bei starker Verschmutzung
kann eine Reinigung des MINOX
MD 62/MINOX MD 62 ED durch
einfaches Abspülen unter fließen-
dem Wasser erfolgen. Achtung:
Die Okulare sind nur dann was-
serdicht, wenn sie im MINOX MD
62 / MINOX MD 62 ED-Bajonett
verrriegelt sind. Salzwasser sollte
ebenso abgespült werden.
Kundenservice
Für Schadenfälle steht Ihnen der
Kundenservice der MINOX GmbH
oder der Kundenservice einer
MINOX Landesvertretung (siehe
Garantiekarte zur Verfügung. Bitte
wenden Sie sich an Ihren autori-
sierten MINOX Fachhändler.
water should also be rinsed off in
this manner.
Customer service
In case of damage, the customer
service department of the MINOX
or of a MINOX Agency (see gua-
rantee card) is at your disposal.
Please contact your authorized
MINOX dealer.
– 28 –
doux, si nècessaire. S’il est forte-
ment souillé le MINOX MD 62/
MINOX MD 62 ED peut être lavé
sous l’eau courante. Attention!: les
oculaires ne sont étanche que s’ils
sont verrouillès sur la baïonnette
du MINOX MD 62/MINOX MD 62
ED. L’eau de mer, le laver alors à
l’eau douce.
Service aprés-vente
Pour toutes réparations et révisi-
ons, le service aprés-vente de la
société MINOX GmbH ou celui de
la représentation de votre pays se
tient à votre disposition.
re il corpo del cannochiale. In caso
di necessità pulirlo con un panno
morbido e asciutto. Nel caso di
forte sporcizia, è anche possibi-
le sciacquare il MINOX MD 62/
MINOX MD 62 ED semplicemente
sotto l’acqua corrente. Attenzio-
ne: gli oculari sono impermeabili
solamente quando vengono sigilla-
ti nella baionetta MINOX MD 62/
MINOX MD 62 ED. E’ preferibile
sciacquarlo anche dopo il contatto
con acqua salata.
Servizio di assitenza alla clientela
In caso di danni il servizio di assi-
stenza all clientela della MINOX
GmbH o di una rappresentanza
MINOX all’estero (vedi carta di
garanzia) è sempre a Vostra dispo-
sizione. Vi consigliamo di rivolger
Vi al Vostro concessionario.
– 29 –
Si es necesario límpielo con una
tela suave y seca. En caso de que
esté muy sucio, usted pude limpi-
ar el MINOX MD 62/MINOX MD
62 ED enjuagándolo simplemen-
te con agua corriente. Atención:
los oculares sólo son herméticos
al agua si están bloqueados por
el cierre de bayoneta MINOX MD
62/ MINOX MD 62 ED. Enjuage el
ocular también si estuvo en con-
tacto con aqua salada.
Servicio de post-venta
En caso de daños está a su dis-
posición el servicio al cliente de la
MINOX GmbH o den un represen-
tante MINOX en le extranjero (ver
certificado de garantía). Contacte
con su centro de servicio MINOX
autorizado.
– 31 –– 30 –

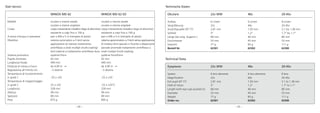

Technical Data
	 MINOX MD 62	 MINOX MD 62 ED
Models	 Straight sight	 Straight sight
	 Angular sight	 Angular sight
Housing	 Metal housing (aluminium alloy)	 Metal housing (aluminium alloy)
	 Shock-proof up to 100 g	 Shock-proof up to 100 g
Water pressure tight	 according to DIN to 5 m	 according to DIN to 5 m
	 (nitrogen gas-filled)	 (nitrogen gas-filled)
Lens	 2 lensed, uncemented achromat	 uncemented, 3 lensed, apochromatic system
	 multiple layer coating;	 special fluorite glas with anomalous partial
	 outer lens hard coated	 dispertion multiple layer coating;
		 outer lenses hard coated
Prism system	 Porro	 Porro
Entrance pupil (EP)	 62 mm	 62 mm
Focal length	 440 mm	 440 mm
Focusing range	 4,90 m to infinity	 4,90 m to infinity
Over stroke over infinity	 - 5 dpt	 - 5 dpt
Functional temperature in degrees C	 -25 to +55	 -25 to +55
Storage temperature in degrees C	 -40 to +85	 -40 to +85
Length	 328 mm	 328 mm
Height	 99 mm	 99 mm
Depth	 89 mm	 89 mm
Weight	 app. 875 g	 app. 895 g
Technische Daten
	 MINOX MD 62	 MINOX MD 62 ED
Modelle	 Geradeeinblick	 Geradeeinblick
	 Winkeleinblick	 Winkeleinblick
Gehäuse	 Metallgehäuse ( Aluminium-Legierung)	 Metallgehäuse ( Aluminium-Legierung)
	 Schocksicher bis 100 g	 Schocksicher bis 100 g
Druckwasserdicht	 nach DIN bis 5 m (stickstoffgefüllt)	 nach DIN bis 5 m (stickstoffgefüllt)
Objektiv	 2linsiger, unverkitteter Achromat	 unverkittetes, 3 linsiges, apochromatisches
		 mehrschichtenvergütet; 	 System, Spezielle Flouritgläser mit anomaler
		 Außenlinsen hartvergütet	 Teildispersion mehrschichtvergütet;
		 Außenlinsen hartvergütet
Prismensystem	 Porro	 Porro
Eintrittspupille (EP)	 62 mm	 62 mm
Brennweite	 440 mm	 440 mm
Fokussierbereich	 4,90 m bis ∞	 4,90 m bis ∞
Überhub über ∞	 - 5 dpt	 - 5 dpt
Funktionstemparatur in Grad C	 -25 bis +55	 -25 bis +55
Lagertemparatur in Grad C	 -40 bis +85	 -40 bis +85
Länge	 328 mm	 328 mm
Höhe	 99 mm	 99 mm
Tiefe	 89 mm	 89 mm
Gewicht	 ca. 875 g	 ca. 895 g
– 33 –– 32 –
Especificaciones
	 MINOX MD 62	 MINOX MD 62 ED
Modelos	 visión directa	 visión directa
	 visión angulada	 visión angulada
Caja	 Caja metálica (aleaciones de aluminio)	 Caja metálica (aleaciones de aluminio)
	 resistente a choques hasta 100 gr.	 resistente a choques hasta 100 gr.
A prueba de agua á presión	 según DIN hasta 5 m	 según DIN hasta 5 m
	 (baja presión de nitrógeno)	 (baja presión de nitrógeno)
Objetive	 objetivo acromático no enmasillado de los	 sistema apocromático no enmasillado de tres
	 lentes tratmiento antireflejante 	 lentes, cristales especiales de fluorita con
	 multicapa (multi-coating); lentes exteriores	 dispersión parcial anómala tratamiento
	 trtados con capa antireflejante dura	 antireflejante multicapa (multi coating;
Sistema prismático	 Porro	 Porro
Pupila de entrada (EP)	 62 mm	 62 mm
Distancia focal	 440 mm	 440 mm
Alcance de enfoque	 4,90 m hasta ∞	 4,90 m hasta ∞
Carrera sobrante ∞	 - 5 dioptrías	 - 5 dioptrías
Temperatura de función en grados
centigrados C°	 -25 hasta +55	 -25 hasta +55
Temperatura de conservación en
grados centígrados C°	 -40 hasta +85	 -40 hasta +85
Longitud	 328 mm	 328 mm
Altura	 99 mm	 99 mm
Profundidad	 89 mm	 89 mm
Peso	 875 g	 895 g
Renseignements techniques
	 MINOX MD 62	 MINOX MD 62 ED
Modèles disponibles	 à vision inclinée	 à vision inclinée
	 à vision droite	 à vision droite
Corps de lunette	 entièrement métallique (alliage d’aluminium)	 entièrement métallique (alliage d’aluminium)
	 Antichoc jusqu’à 100 g	 Antichoc jusqu’à 100 g
Etanche à l’eau	 selon la norme DIN à 5 m	 selon la norme DIN à 5 m
	 (Remplissage d’azote)	 (Remplissage d’azote)
Objectif	 achromatique, 2 lentilles non collées	 apochromatique, 3 lentilles non collées, verres
	 Traitement multicouches,	 spéciaux type fluorure à dispersion anormale
	 surfaces externes durcies	 partielle Traitement multicouches,
		 surfaces externes durcies
Prismes	 système Porro	 système PorroPorro
Pupille d’entrée	 62 mm	 62 mm
Longueur focale	 440 mm	 440 mm
Etendue de mise au point	 de 4,90 m à l’infini	 de 4,90 m à l’infini
Extension au delà de l’infini	 - 5 dioptries	 - 5 dioptries
Températures de fonctionnement	 de -25°C à +55°C	 de -25°C à +55°C
Températures de stockage	 de -25°C à +55°C	 de -25°C à +55°C
Longueur	 328 mm	 328 mm
Hauteur	 99 mm	 99 mm
Largeur	 89 mm	 89 mm
Poids	 875 g	 895 g
– 35 –– 34 –
Technische Daten
Okulare	 22x WW	 40x	 20-45x
Aufbau	 6 Linsen	 6 Linsen	 8 Linsen
Vergrößerung	 22x	 40x	 20-45x
Austrittspupille (EP 77)	 2,81 mm	 1,93 mm	 3,1 bis 1,38 mm
Sehfeld	 3°	 1,2°	 1,7° bis 1,1°
Länge (bei eing. Augenm.)	 68 mm	 46 mm	 80 mm
Durchmesser	 53 mm	 45 mm	 53 mm
Gewicht	 77 g	 83 g	 111 g
Bestell Nr.	 62301	 62302	 62300
Technical Data
Eyepieces	 22x WW	 40x	 20-45x
System	 6 lens elements	 6 lens elements	 8 lens
Magnification	 22x	 40x	 20-45x
Exit pupil (EP 77)	 2.81 mm	 1.93 mm	 3.1 to 1.38 mm
Field of Vision	 3°	 1.2°	 1.7° to 1.1°
Length (with eye-cups pushed in)	 68 mm	 46 mm	 80 mm
Diameter	 53 mm	 45 mm	 53 mm
Weight	 77 g	 83 g	 111 g
Order no.	 62301	 62302	 62300
Dati tecnici
	 MINOX MD 62	 MINOX MD 62 ED
Modelli	 oculare a visione assiale	 oculare a visione assiale
	 oculare a visione angolare	 oculare a visione angolare
Corpo	 corpo interamente metallico (lega di alluminio)	corpo interamente metallico (lega di alluminio)
	 resistente a colpi fino a 100 g	 resistente a colpi fino a 100 g
A prova d’acqua in pressione	 pari a DIN a 5 m (riempito di azoto)	 pari a DIN a 5 m (riempito di azoto)
Obiettivo	 sistema acromatico a 2 lenti senza	 sistema apocromatico a 3 lenti senza applicazione
		 applicazione di mastice trattamento 	 di mastice lenti speciali in fluorite a dispersione
	 antiriflesso a strati multipli (multi-coating)	 parziale anormale trattamento antiriflesso a
		 lenti esterne a trattamento antiriflesso duro	 strati multipli (multi-coating)
Sistema prismatico	 système Porro	 système PorroPorro
Pupilla d’entrata	 62 mm	 62 mm
Lunghezza focale	 440 mm	 440 mm
Distanze di messa a fuoco	 de 4,90 m -∞	 de 4,90 m -∞
Regolazione all’infinito (∞)	 - 5 diottrie	 - 5 diottrie
Temparatura di funzionamento
in gradi C	 -25 a +55	 -25 a +55
Temparatura di magazzinaggio
in gradi C	 25 a +55	 -25 a +55°C
Lunghezza	 328 mm	 328 mm
Altezza	 99 mm	 99 mm
Spessore	 89 mm	 89 mm
Peso	 875 g	 895 g
– 36 –

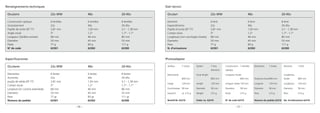

Dati tecnici
Oculari	 22x WW	 40x	 20-45x
Elementi	 6 lenti	 6 lenti	 8 lenti
Ingrandimento	 22x	 40x	 20-45x
Pupilla d’uscita (EP 77)	 2,81 mm	 1,93 mm	 3,1 - 1,38 mm
Campo visivo	 3°	 1,2°	 1,7° - 1,1°
Lunghezza (con conchiglia ritratta)	 68 mm	 46 mm	 80 mm
Diametro	 53 mm	 45 mm	 53 mm
Peso	 77 g	 83 g	 111 g
N. d’orinazione	 62301	 62302	 62300
Photoadapter
Aufbau	 7 Linsen	 System	 7 lens	 Construction	 7 lentilles	 Elementos	 7 lentes	 Elementi	 7 lenti
			 elements	 optique
Brennweite		 Focal length		 Longueur focale			 Lunghezza
	 800 mm		 800 mm		 800 mm	 Distancia focal	800 mm	 focale	 800 mm
Länge	 129 mm	 Length	 129 mm	 Longuer totale	129 mm	 Longitud	 129 mm	 Lunghezza	 129 mm
Durchmesser	 58 mm	 Diameter	 58 mm	 Diamètre	 58 mm	 Diámetre	 58 mm	 Diametro	 58 mm
Gewicht	 ca. 215 g	 Weight	 215 g	 Poids	 215 g	 Peso	 215 g	 Peso	 215 g
Bestell-Nr. 62310	 Order no. 62310	 N° de code 62310	 Número de pedido 62310	 No. d’ordinazione 62310
– 37 –
Renseignements techniques
Oculaire	 22x WW	 40x	 20-45x
Construction optique	 6 lentilles	 6 lentilles	 8 lentilles
Grossissement	 22x	 40x	 20-45x
Pupille de sortie (EP 77)	 2,81 mm	 1,93 mm	 3,1 - 1,38 mm
Angle visuel	 3°	 1,2°	 1,7° - 1,1°
Longueur (Oeillère rentrée)	 68 mm	 46 mm	 80 mm
Diamètre	 53 mm	 45 mm	 53 mm
Poids	 77 g	 83 g	 111 g
N° de code	 62301	 62302	 62300
Especificaciones
Oculares	 22x WW	 40x	 20-45x
Elementos	 6 lentes	 6 lentes	 8 lentes
Aumento	 22x	 40x	 20-45x
pupila de salida (EP 77)	 2,81 mm	 1,93 mm	 3,1 - 1,38 mm
Campo visual	 3°	 1,2°	 1,7° - 1,1°
Longitud (sin concha extendida)	 68 mm	 46 mm	 80 mm
Diámetro	 53 mm	 45 mm	 53 mm
Peso	 77 gr.	 83 gr.	 111 gr.
Número de pedido	 62301	 62302	 62300
Änderungen in Konstruktion und Ausführung vorbehalten.
Design subject to alterations without notice.
Sous réserve de modifications.
Se reserva el derecho a modificaciones en construcción y terminación.
Ci riserviamo il diritto di modificare i nostri apparecchi.
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar, Germany
Tel.: +49 (0) 6441 / 917-0
Fax: +49 (0) 6441 / 917-612
e-mail: info@minox.com
www.minox.com 99402 08/2001/L

Weitere ähnliche Inhalte

Was ist angesagt?

Instructions DOCTER®B/CF | Optics Trade
Instructions DOCTER®B/CF | Optics TradeInstructions DOCTER®B/CF | Optics Trade
Instructions DOCTER®B/CF | Optics Trade
Optics-Trade

Instructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics TradeInstructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics Trade
Optics-Trade

Technical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics TradeTechnical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics Trade
Optics-Trade

Instructions MINOX HG Series | Optics Trade
Instructions MINOX HG Series | Optics TradeInstructions MINOX HG Series | Optics Trade
Instructions MINOX HG Series | Optics Trade
Optics-Trade

Instructions ZEISS 20x60 S Binoculars | Optics Trade
Instructions ZEISS 20x60 S Binoculars | Optics TradeInstructions ZEISS 20x60 S Binoculars | Optics Trade
Instructions ZEISS 20x60 S Binoculars | Optics Trade
Optics-Trade

Instructions BUSHNELL Natureview Binoculars | Optics Trade
Instructions BUSHNELL Natureview Binoculars | Optics TradeInstructions BUSHNELL Natureview Binoculars | Optics Trade
Instructions BUSHNELL Natureview Binoculars | Optics Trade
Optics-Trade

Instructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics TradeInstructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics Trade
Optics-Trade

Instructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics TradeInstructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics Trade
Optics-Trade

Instructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics TradeInstructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics Trade
Optics-Trade

Instructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics TradeInstructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics Trade
Optics-Trade

Instructions MINOX BL 56mm | Optics Trade
Instructions MINOX BL 56mm | Optics TradeInstructions MINOX BL 56mm | Optics Trade
Instructions MINOX BL 56mm | Optics Trade
Optics-Trade

Instructions BUSHNELL Elite 80mm Spotting Scope | Optics Trade
Instructions BUSHNELL Elite 80mm Spotting Scope | Optics TradeInstructions BUSHNELL Elite 80mm Spotting Scope | Optics Trade
Instructions BUSHNELL Elite 80mm Spotting Scope | Optics Trade
Optics-Trade

Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015
Optics-Trade

Instructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics TradeInstructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics Trade
Optics-Trade

Instructions MINOX BV Series | Optics Trade
Instructions MINOX BV Series | Optics TradeInstructions MINOX BV Series | Optics Trade
Instructions MINOX BV Series | Optics Trade
Optics-Trade

Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010
Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010
Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010
Optics-Trade

Instructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics TradeInstructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics Trade
Optics-Trade

Instructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics TradeInstructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics Trade
Optics-Trade

Instructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics TradeInstructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics Trade
Optics-Trade

Instructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics TradeInstructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics Trade
Optics-Trade


Was ist angesagt? (20)

Instructions DOCTER®B/CF | Optics Trade
Instructions DOCTER®B/CF | Optics TradeInstructions DOCTER®B/CF | Optics Trade
Instructions DOCTER®B/CF | Optics Trade

Instructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics TradeInstructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics Trade

Technical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics TradeTechnical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics Trade

Instructions MINOX HG Series | Optics Trade
Instructions MINOX HG Series | Optics TradeInstructions MINOX HG Series | Optics Trade
Instructions MINOX HG Series | Optics Trade

Instructions ZEISS 20x60 S Binoculars | Optics Trade
Instructions ZEISS 20x60 S Binoculars | Optics TradeInstructions ZEISS 20x60 S Binoculars | Optics Trade
Instructions ZEISS 20x60 S Binoculars | Optics Trade

Instructions BUSHNELL Natureview Binoculars | Optics Trade
Instructions BUSHNELL Natureview Binoculars | Optics TradeInstructions BUSHNELL Natureview Binoculars | Optics Trade
Instructions BUSHNELL Natureview Binoculars | Optics Trade

Instructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics TradeInstructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics Trade

Instructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics TradeInstructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics Trade

Instructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics TradeInstructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics Trade

Instructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics TradeInstructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics Trade

Instructions MINOX BL 56mm | Optics Trade
Instructions MINOX BL 56mm | Optics TradeInstructions MINOX BL 56mm | Optics Trade
Instructions MINOX BL 56mm | Optics Trade

Instructions BUSHNELL Elite 80mm Spotting Scope | Optics Trade
Instructions BUSHNELL Elite 80mm Spotting Scope | Optics TradeInstructions BUSHNELL Elite 80mm Spotting Scope | Optics Trade
Instructions BUSHNELL Elite 80mm Spotting Scope | Optics Trade

Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015

Instructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics TradeInstructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.5-8x42 BDC | Optics Trade

Instructions MINOX BV Series | Optics Trade
Instructions MINOX BV Series | Optics TradeInstructions MINOX BV Series | Optics Trade
Instructions MINOX BV Series | Optics Trade

Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010
Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010
Prospect DOCTER® aspectem 80/500 | Optics Trade | 2010

Instructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics TradeInstructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 2.5-13x56 BDC | Optics Trade

Instructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics TradeInstructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics Trade

Instructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics TradeInstructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics Trade

Instructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics TradeInstructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics Trade
Instructions SCHMIDT & BENDER Stratos 1.1-5x24 BDC | Optics Trade


Andere mochten auch

Instructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdf
Instructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdfInstructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdf
Instructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdf
Optics-Trade

Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade
Optics-Trade

Catalog BUSHNELL | Optics Trade | 2015
Catalog BUSHNELL | Optics Trade | 2015Catalog BUSHNELL | Optics Trade | 2015
Catalog BUSHNELL | Optics Trade | 2015
Optics-Trade

Instructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics Trade
Instructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics TradeInstructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics Trade
Instructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics Trade
Optics-Trade

Instructions DOCTER®unipoint | Optics Trade
Instructions DOCTER®unipoint | Optics TradeInstructions DOCTER®unipoint | Optics Trade
Instructions DOCTER®unipoint | Optics Trade
Optics-Trade

Warranty MINOX | Optics Trade
Warranty MINOX | Optics TradeWarranty MINOX | Optics Trade
Warranty MINOX | Optics Trade
Optics-Trade

Catalog BURRIS | Optics Trade | 2015
Catalog BURRIS | Optics Trade | 2015Catalog BURRIS | Optics Trade | 2015
Catalog BURRIS | Optics Trade | 2015
Optics-Trade

Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015
Optics-Trade

Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015
Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015
Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015
Optics-Trade

Product catalog DOCTER® Target-Optics | Optics Trade | 2014
Product catalog DOCTER® Target-Optics | Optics Trade | 2014Product catalog DOCTER® Target-Optics | Optics Trade | 2014
Product catalog DOCTER® Target-Optics | Optics Trade | 2014
Optics-Trade

Warranty information DOCTER | Optics Trade
Warranty information DOCTER | Optics TradeWarranty information DOCTER | Optics Trade
Warranty information DOCTER | Optics Trade
Optics-Trade

Warranty NIKON | Optics Trade
Warranty NIKON | Optics TradeWarranty NIKON | Optics Trade
Warranty NIKON | Optics Trade
Optics-Trade

Instructions ZEISS Victory DiaScope | Optics Trade
Instructions ZEISS Victory DiaScope | Optics TradeInstructions ZEISS Victory DiaScope | Optics Trade
Instructions ZEISS Victory DiaScope | Optics Trade
Optics-Trade


Andere mochten auch (13)

Instructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdf
Instructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdfInstructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdf
Instructions BUSHNELL Imageview Digital Image Spotting Scopes | Optics Trade.pdf

Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade

Catalog BUSHNELL | Optics Trade | 2015
Catalog BUSHNELL | Optics Trade | 2015Catalog BUSHNELL | Optics Trade | 2015
Catalog BUSHNELL | Optics Trade | 2015

Instructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics Trade
Instructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics TradeInstructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics Trade
Instructions BUSHNELL Yardage Pro Laser Rangefinder Rifle Scope | Optics Trade

Instructions DOCTER®unipoint | Optics Trade
Instructions DOCTER®unipoint | Optics TradeInstructions DOCTER®unipoint | Optics Trade
Instructions DOCTER®unipoint | Optics Trade

Warranty MINOX | Optics Trade
Warranty MINOX | Optics TradeWarranty MINOX | Optics Trade
Warranty MINOX | Optics Trade

Catalog BURRIS | Optics Trade | 2015
Catalog BURRIS | Optics Trade | 2015Catalog BURRIS | Optics Trade | 2015
Catalog BURRIS | Optics Trade | 2015

Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015

Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015
Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015
Catalog BUSHNELL Rifle Scopes | Optics Trade - 2015

Product catalog DOCTER® Target-Optics | Optics Trade | 2014
Product catalog DOCTER® Target-Optics | Optics Trade | 2014Product catalog DOCTER® Target-Optics | Optics Trade | 2014
Product catalog DOCTER® Target-Optics | Optics Trade | 2014

Warranty information DOCTER | Optics Trade
Warranty information DOCTER | Optics TradeWarranty information DOCTER | Optics Trade
Warranty information DOCTER | Optics Trade

Warranty NIKON | Optics Trade
Warranty NIKON | Optics TradeWarranty NIKON | Optics Trade
Warranty NIKON | Optics Trade

Instructions ZEISS Victory DiaScope | Optics Trade
Instructions ZEISS Victory DiaScope | Optics TradeInstructions ZEISS Victory DiaScope | Optics Trade
Instructions ZEISS Victory DiaScope | Optics Trade


Ähnlich wie Instructions MINOX MD 62 Series | Optics Trade

Instructions UWA eyepiece astro | Optics Trade
Instructions UWA eyepiece astro | Optics TradeInstructions UWA eyepiece astro | Optics Trade
Instructions UWA eyepiece astro | Optics Trade
Optics-Trade

Instructions UWA eyepiece mono | Optics Trade
Instructions UWA eyepiece mono | Optics TradeInstructions UWA eyepiece mono | Optics Trade
Instructions UWA eyepiece mono | Optics Trade
Optics-Trade

Instructions MINOX NVD mini | Optics Trade
Instructions MINOX NVD mini | Optics TradeInstructions MINOX NVD mini | Optics Trade
Instructions MINOX NVD mini | Optics Trade
Optics-Trade

Instructions UWA eyepiece bino | Optics Trade
Instructions UWA eyepiece bino | Optics TradeInstructions UWA eyepiece bino | Optics Trade
Instructions UWA eyepiece bino | Optics Trade
Optics-Trade

Instructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics TradeInstructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics Trade
Optics-Trade

Instructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics TradeInstructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics Trade
Optics-Trade

Instructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics TradeInstructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics Trade
Optics-Trade

Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics TradeInstructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Optics-Trade

Instruction manual | Minox X-HD | Optics Trade
Instruction manual | Minox X-HD | Optics TradeInstruction manual | Minox X-HD | Optics Trade
Instruction manual | Minox X-HD | Optics Trade
Optics-Trade

Instructions MINOX MD 7x42 C | Optics Trade
Instructions MINOX MD 7x42 C | Optics TradeInstructions MINOX MD 7x42 C | Optics Trade
Instructions MINOX MD 7x42 C | Optics Trade
Optics-Trade

Instructions MINOX 7x42C - Optics Trade
Instructions MINOX 7x42C - Optics TradeInstructions MINOX 7x42C - Optics Trade
Instructions MINOX 7x42C - Optics TradeOptics-Trade

Instruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics TradeInstruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics Trade
Optics-Trade

Instruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics Trade
Instruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics TradeInstruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics Trade
Instruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics Trade
Optics-Trade

Instructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics TradeInstructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics Trade
Optics-Trade

Manual de usuario - AUTOCON III 400 - Español.pdf
Manual de usuario  - AUTOCON III 400 - Español.pdfManual de usuario  - AUTOCON III 400 - Español.pdf
Manual de usuario - AUTOCON III 400 - Español.pdf
NstorMelgarejo

Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics TradeInstruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Optics-Trade

Instruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics TradeInstruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics Trade
Optics-Trade

Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics TradeInstruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Optics-Trade

Medion handbook bda_40052218
Medion handbook bda_40052218Medion handbook bda_40052218
Medion handbook bda_40052218
bpgroup

Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics TradeInstruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Optics-Trade


Ähnlich wie Instructions MINOX MD 62 Series | Optics Trade (20)

Instructions UWA eyepiece astro | Optics Trade
Instructions UWA eyepiece astro | Optics TradeInstructions UWA eyepiece astro | Optics Trade
Instructions UWA eyepiece astro | Optics Trade

Instructions UWA eyepiece mono | Optics Trade
Instructions UWA eyepiece mono | Optics TradeInstructions UWA eyepiece mono | Optics Trade
Instructions UWA eyepiece mono | Optics Trade

Instructions MINOX NVD mini | Optics Trade
Instructions MINOX NVD mini | Optics TradeInstructions MINOX NVD mini | Optics Trade
Instructions MINOX NVD mini | Optics Trade

Instructions UWA eyepiece bino | Optics Trade
Instructions UWA eyepiece bino | Optics TradeInstructions UWA eyepiece bino | Optics Trade
Instructions UWA eyepiece bino | Optics Trade

Instructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics TradeInstructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics Trade

Instructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics TradeInstructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics Trade

Instructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics TradeInstructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics Trade

Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics TradeInstructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade

Instruction manual | Minox X-HD | Optics Trade
Instruction manual | Minox X-HD | Optics TradeInstruction manual | Minox X-HD | Optics Trade
Instruction manual | Minox X-HD | Optics Trade

Instructions MINOX MD 7x42 C | Optics Trade
Instructions MINOX MD 7x42 C | Optics TradeInstructions MINOX MD 7x42 C | Optics Trade
Instructions MINOX MD 7x42 C | Optics Trade

Instructions MINOX 7x42C - Optics Trade
Instructions MINOX 7x42C - Optics TradeInstructions MINOX 7x42C - Optics Trade
Instructions MINOX 7x42C - Optics Trade

Instruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics TradeInstruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics Trade

Instruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics Trade
Instruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics TradeInstruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics Trade
Instruction manual | Minox MD 60-80 ZR | Spotting Scopes | Optics Trade

Instructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics TradeInstructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics Trade

Manual de usuario - AUTOCON III 400 - Español.pdf
Manual de usuario  - AUTOCON III 400 - Español.pdfManual de usuario  - AUTOCON III 400 - Español.pdf
Manual de usuario - AUTOCON III 400 - Español.pdf

Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics TradeInstruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade

Instruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics TradeInstruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics Trade

Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics TradeInstruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade

Medion handbook bda_40052218
Medion handbook bda_40052218Medion handbook bda_40052218
Medion handbook bda_40052218

Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics TradeInstruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade


Mehr von Optics-Trade

Technical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics TradeTechnical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics Trade
Optics-Trade

Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics TradeTechnical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics TradeTechnical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics TradeTechnical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics TradeTechnical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics TradeTechnical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics TradeTechnical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics TradeTechnical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics Trade
Optics-Trade

Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics TradeInstruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Optics-Trade

Technical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics TradeTechnical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics Trade
Optics-Trade

Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics TradeInstruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Optics-Trade

Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics TradeInstruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Optics-Trade

Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics TradeFlyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Optics-Trade

Quick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics TradeQuick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics Trade
Optics-Trade

Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics TradeInstruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Optics-Trade

Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics TradeInstruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Optics-Trade

Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics TradeInstruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Optics-Trade

Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics TradeInstruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Optics-Trade

Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics TradeInstruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Optics-Trade

Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics TradeInsrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Optics-Trade


Mehr von Optics-Trade (20)

Technical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics TradeTechnical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics Trade

Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics TradeTechnical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade

Technical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics TradeTechnical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics Trade

Technical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics TradeTechnical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics Trade

Technical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics TradeTechnical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics Trade

Technical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics TradeTechnical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics Trade

Technical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics TradeTechnical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics Trade

Technical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics TradeTechnical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics Trade

Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics TradeInstruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade

Technical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics TradeTechnical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics Trade

Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics TradeInstruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade

Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics TradeInstruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade

Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics TradeFlyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade

Quick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics TradeQuick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics Trade

Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics TradeInstruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade

Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics TradeInstruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade

Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics TradeInstruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade

Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics TradeInstruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade

Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics TradeInstruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade

Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics TradeInsrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade


Instructions MINOX MD 62 Series | Optics Trade

  • 3. – 4 – – 5 – Deutsch Beim Einsatz Ihres MINOX MD 62 / MINOX MD 62 ED wünschen wir Ihnen viel Freude und Erfolg. Damit Sie alle Möglichkeiten dieses Hochleistungsspektives richtig nut- zen können, empfehlen wir Ihnen zunächst diese Anleitung zu lesen. Inhaltsverzeichnis: Seite Kurzbeschreibung...........................................6 Okular-Wechsel...............................................8 Benutzung mit und ohne Brille.....................10 Scharfstellen.................................................10 Gegenlichtblende, ausziehbare Peilhilfe.....................................12 Stativmontage..............................................14 Okulare.........................................................16 Photoadapter................................................18 Bereitschaftstasche.......................................22 Ersatzteile.....................................................22 Was tun wenn..............................................24 Pflege/Reinigung...........................................26 Kunden-/Info-Dienst......................................28 Technische Daten..........................................30 Okulare.....................................................35 Photoadapter............................................37 English We wish you very much pleasure and sucess with the use of your new MINOX MD 62 / MINOX MD 62 ED. To be able to profit from all the possibilities of this high per- formance spotting scope, we advi- se you to read these instructions through first. Table of contents: Page Brief discription...............................................6 Eyepiece change.............................................8 Use with and without glasses.......................10 Focusing.......................................................10 Telescopic lens hood with direction finder....12 Tripod mounting...........................................14 Eyepieces......................................................16 Camera-adaptor...........................................18 Ever ready case.............................................22 Spare parts...................................................22 What to do when.........................................24 Maintenance/cleaning...................................26 Customer service..........................................28 Technical Data..............................................31 Eyepieces...................................................35 Photoadapter............................................37 Français Nous vous souhaitons beaucoup de succès en utilisant votre MINOX MD 62 / MINOX MD 62 ED. Afin que vous puissiez utiliser à fond les atouts de cette lunette d’approche de haute performance, nous vous recommandons tout d’abord de lire attentivement cette notice. Table des matières: Page Brève description............................................7 Changement d’oculaire..................................9 Observation avec ou sans lunettes................11 Mise au point...............................................11 Parasoleil coulissant avec mire......................13 Montage sur pied.........................................15 Oculaires.......................................................17 Photoadapter................................................19 Sac „tout prêt“............................................23 Pièces de rechange.......................................23 Quelque chose ne va pas?/Que faire?...........25 Entretien/Nettoyage......................................27 Service après-vente.......................................29 Renseignements techniques..........................32 Oculaires...................................................36 Photoadapter............................................37 Italioano Le auguriamo boun divertimento e ottimi risultati con il Suo cannoc- chiale MINOX MD 62 / MINOX MD 62 ED. Per poter approfittare piena- mente di tutte le possibilità che Le offre questo cannochiale di osser- vazione ad alto rendimento Le con- sigliamo di leggere attentamente queste istruzioni prima dell’uso. Indice: Page Descrizione delle parti.....................................7 Cambio dell’oculare........................................9 Uso con e senza occhiali...............................11 Messa a fuoco..............................................11 Paraluce incorporato a scorrimento con dispositivo di puntamento......................13 Montaggio del treppiede..............................15 Oculari..........................................................17 Adattore per fotocamere..............................19 Custodia.......................................................23 Pezzi di ricambio...........................................23 Che cosa fare se...........................................25 Manutenzione..............................................27 Servizio di assistenza.....................................29 alla clientela..................................................00 Dati tecnici...................................................34 Oculari......................................................37 Photoadapter............................................37 Chlorfrei gebleichtes Papier Paper bleached without chlorine Papier blanchi sans addition de chlore Papel blanqueado sin cloro Carta sbiancata senza cloro Einleitung Introduction Introduction Introducción Introduzione Español Con su MINOX MD 62 / MINOX MD 62 ED le deseamos mucho éxito. Para que Usted pueda aplicar correctamente todas las opciones de este monocular de observación de alta potencia, le recomendamos leer primero estas instrucciones. Indice: Page Breve descripción............................................7 Intercambio del ocular....................................9 Uso con y sin gafas......................................11 Enfoque........................................................11 Visera extensible con dispositivo apuntador..13 Montaje del trípode......................................15 Oculares.......................................................17 Adaptador para cámaras..............................19 Funda...........................................................23 Piezas de recambio.......................................23 Qué hacer cuando........................................25 Cuidado/limpieza..........................................27 Servicio de post-venta...................................29 Especificaciones............................................33 Oculares....................................................36 Photoadapter............................................37
  • 4. Brève description A. MINOX MD 62 / MINOX MD 62 ED coudée B. MINOX MD 62 / MINOX MD 62 ED droite 1. Oculaire avec baïonnette 2. Bague de recouvrement 3. Bouton de mise au point com- biné pour mise au point rapide et micrométrique 4. Parasoleil coulissant avec mire 5. Objectif 6. Fixation de pied au pas 1/4 Descrizione delle parti A. MINOX MD 62 / MINOX MD 62 ED con oculare a visione ango- lare B. MINOX MD 62 / MINOX MD 62 ED con oculare a visione assiale 1. Oculare concavo baionetta 2. Anello di copertura 3. Anello di messa a fuoco doppio per la messa a fuoco ad alta e a bassa definizione 4. Parluce incorporato telescopico con dispositivo di puntamento 5. Obiettivo 6. Attaco per treppiede con filetta- tura di 1/4 in. – 7 – Breve descripción A. MINOX MD 62 / MINOX MD 62 ED con visión angulada B. MINOX MD 62 / MINOX MD 62 ED con visión directa 1. Ocular con bayoneta 2. Anillo de protección 3. Anillo dual de enfoque grueso y fino 4. Visera extensible con dispositivo apuntador 5. Objetivo 6. Dispositivo con rosca 1/4 pul- gadas para la adaptación al trí- pode Kurzbeschreibung A. MINOX MD 62 / MINOX MD 62 ED mit Winkeleinblick B. MINOX MD 62 / MINOX MD 62 ED mit Geradeeinblick 1. Okular mit Bajonett 2. Abdeckring 3. Fokussierrad 4. Ausziehbare Gegenlichtblende 5. Objektiv 6. Stativanschluß mit 1/4“ Gewinde Kurzbeschreibung Brief description Brève description Breve descipción Descrizione delle parti Brief description A. MINOX MD 62 / MINOX MD 62 ED with angular sight B. MINOX MD 62 / MINOX MD 62 ED with straight sight 1. Eyepiece with bayonet 2. Masking ring 3. Focusing wheel 4. Telescopic lens hood 5. Lens 6. Tripod connection with 1/4“ thread – 6 –
  • 5. Garantie MINOX Attention! Il est recommandé, comme pour tout instrement d`observation, de ne pas observer des sources lumineuses intenses, par ex. le soleil, afin d`éviter des lésions oculaires. Changement d´oculaire Pour l´observation à la lunette MINOX MD 62 / MINOX MD 62 ED il y a plusieurs oculaires à dispo- sition (voir page 17). Pour installer un de ces oculaires sur la lunette, le point blanc de la baïonette de l´oculaire doit être placé vis à vis du point blanc de la baïonette de la lunette. Introduire alors l´oculaire et le tourner vers la droite jusqu´á l´encliquetage. Pour démonter l´oculaire, le tour- ner vers la gauche et le sortir. Garanzia MINOX Avvertenza! Per evitare lesioni agli occhi, non guardare mai, com nel caso di ogni strumento ottico di osservazione, direttamente verso sorgenti luminose di forte inten- sità, come ad es. il sole. Cambio dell´oculare Per il MINOX MD 62 / MINOX MD 62 ED è disponibile una vasta gamma di oculari intercambiabili v. p. 17. Per collegare uno di que- sti oculari con il cannocchiale, il contrassegno bianco sul lato della baionetta dell´oculare deve esse- re allineato con il contrassegno bianco sull´innesto a baionetta del cannocchiale. Inserire l´oculare in detta posizione e giralo brevemen- te in senso orario fino allo scatto di bloccaggio. Per rimuovere l´oculare girarlo in senso anti-orario e staccarlo. – 9 – Garantia MINOX Atención! Evite, al igual que con todos los instrumentos ópticos de observatión, la mirada directa hacia fuentes de luz claras, p.ej. el sol, para evitar lesiones del ojo. Intercambio del ocular Para el uso de MINOX MD 62 / MINOX MD 62 ED Usted tiene a su disposición diferentes oculares (v. pag. 17). Para unir uno de estos oculares al monocular se ha de ali- near la raya blanca en el lado de la bayoneta del ocular con el punto blanco en el portabayonetas del monocular. Introduzca el ocular en esta misma posición y gírelo hacia la derecha hasta que se encaje. Para desmontar el ocular gírelo hacia la izquierda y sáquelo. MINOX Garantie Achtung! Vermeiden Sie, wie bei jedem optischen Beobachtungs- instrument, den direkten Blick in helle Lichtquellen, z.B. die Sonne, um Augenverletzungen auszu- schließen. Okular-Wechsel Für den Einsatz des MINOX MD 62 / MINOX MD 62 ED stehen meh- rere verschiedene Okulare zur Ver- fügung, s. S. 16. Um eines dieser Okulare mit dem Spektiv zu ver- binden, muß der weiße Strich auf der Bajonettseite des Okulares mit dem weißen Punkt auf der Bajo- nettfassung des Spektives gegen- übergestellt werden. Okular in die- ser Stellung einsetzen. Eine kurze Rechtsdrehung lässt das Okular einrasten. Zur Demontage das Okular nach links drehen und dann herausneh- men. MINOX Garantie MINOX Warranty Garantie MINOX Garantia MINOX Garanzia MINOX Okular-Wechsel Eyepiece change Changement d´oculaire Intercambio del ocular Cambio dell´oculare MINOX Warranty Attention! As with all optical instruments used for observation, do not look directly at bright light sources, such as the sun, in order to avoid damage to the eyes. Eyepiece change There are several eyepieces available for use with the MINOX MD 62 / MINOX MD 62 ED, see page 16. To connect these eyepieces to the spotting scope, the white point on the bayonet side of the eyepiece has to oppose the white point on the bayonet socket of the spotting scope. Insert the eyepiece in this position. A short turn to the right and the eyepiece is engaged. To dismount, turn the eyepiece to the left and remove. – 8 –
  • 6. Observation avec ou sans lunettes Les porteurs de lunettes doivent rabattre les œillères. Dans cette position, la distance correcte entre l´œil et l´oculaire est positionnée et l´œil est abrité de la lumière para- site gênante. L´encliquetage assure un positionnement permettant une observation stable. Mise au point En tournant la molette de mise au point (3), il est possible de régler la netteté de l´objet observé. Uso con e senza occhiali I portatori de occhiali devono ribaltare le conchiglie oculari. In questa posizione è assicurata la distanza adatta fra l´oculare e l´occhio dell´osservatore evitan- do quasi del tutto l´indesiderato effetto della penetrazione di luce diffusa. Il meccanismo d´incastro garantisce inoltre una posizione stabile del cannocchiale durante l´osservazione. Messa a fuoco Ruotando la manopola di focaliz- zazione (3), l´oggetto di osserva- zione può essere messo a fuoco. – 11 – Uso con y sin gafas Los observadores que lleven gafas han de dar la vuelta a las anteo- jeras. En esta posición se da la distancia correcta entre el ocular y en ojo evitando casi completamen- te la luz difusa. Gracias a la posi- ción insertada de la concha Usted tiene una imagen sin vibracion algunas. Enfoque Girando la ruedecilla de enfoque (3) se puede enfocar con nitidez el objeto observado. Benutzung mit und ohne Brille Beobachter, die eine Brille tragen, stülpen die Augenmuscheln um. In dieser Position ist der richtige Abstand zwischen dem Okular und dem Auge gegeben und störendes Streulicht wird weitestgehend ver- mieden. Scharfstellen Durch drehen des Fokussierrades (3) kann das beobachtete Objekt scharf eingestellt werden. Benutzung mit und ohne Brille Use with and without glasses Observation avec ou sans lunettes Uso con y sin gafas Uso con e senza occhiali Scharfstellen Focusing Mise au point Enfoque Messa a fuoco Use with and without glasses Users who wear glasses should upend the eye-cups. In this positi- on, the correct distance between the eye-piece and the eye is pro- vided and disturbing stray light is extensively avoided. The click-set- ting guarantees a steady position. Focusing By turning the focusing-knob (3) the object viewed can be brought into sharp focus. – 10 –
  • 7. Parasoleil coulissant Le parasoleil intégré doit de préfé- rence être tiré lors d´observations. Il assure une observation exemp- te de reflets gênants et il protège efficacement la lentille frontale de l´objectif contre le danger de rayures et de souillures dues à la poussière, la pluie, les empreintes digitales etc.. Un viseur est monté sur la face supérieure du boîtier de la lunette. Elle permet de trouver plus rapi- dement l´objet à observer lors de l´utilisation d´oculaires à forts gros- sissements. Paraluce telescopico Durante l’osservazione è consiglia- bile mantenere il paraluce incor- porato sempre in posizione estrat- ta. Esso assicura una protezione efficace contro la penetrazione di luce diffusa e contro eventuali danni ed evita inoltre che la lente anteriore vengano macchiati da gocce di pioggia, da impronte digitali etc. Inoltre, sul lato superiore del corpo del cannocchiale è situato un dis- positivo per il rilevamento. Il dispo- sitivo di puntamento è particolar- mente utile per ritrovare più facil- mente il soggetto dell’osservazione soprattutto quando vengono adoperati oculari di forte ingrandi- emento. – 13 – Visera extensible A la hora de observar es conve- niente que Usted saque siempre la visera incorporada. Es una pro- tección eficaz contra la luz difusa, daños mecánicos y ensuciamiento por gotas de lluva, huellas dáctila- res etc. en la lente frontal. Adicionalmente, en el lado superi- or de la carcasa del monocular se encuentra un dispositivo marcador. Sirve sobre todo para detectar más rápido el objeto de observación si Usted usa un ocular de aumento muy grande. Ausziehbare Gegenlichtblende Die fest eingebaute Gegenlicht- blende sollte bei der Beobachtung immer ausgezogen werden. Sie ist ein wirksamer Schutz gegen Nebenlicht (Streulicht), mechani- sche Beschädigungen und Ver- schmutzung der Frontlinse durch Regentropfen, Fingerabdrücke usw.. Zusätzlich, an der Oberseite des Spektivgehäuses befindet sich eine Peilhilfe. Sie eignet sich besonders bei der Verwendung von stark ver- größernden Okularen, um dann das Beobachtungsobjekt schneller aufzufinden. Ausziehbare Gegenlichtblende Telescopic lens hood Parasoleil coulissant Visera extensible Paraluce telescopico Telescopic lens hood The built-in lens hood should always be pulled out during view- ing. It is an effective shield against stray light, mechanical damage and soiling of the front lens by raindrops, fingerprints etc.. Additionally, a direction finder is integrated on the top of the spot- ting scope housing. The direction finder is especially suited for fin- ding the viewed object faster using eyepieces with high magnification. – 12 –
  • 8. Montage sur pied A cause des forts grossissements obtenus avec certains oculaires, la fixation, de la lunette sur un pied est généralement indipen- sable. A cet effet, la MINOX MD 62/MINOX MD 62 ED est munie d’une large assise de pied avec un écrou de fixation au pas 1/4“. Montaggio del treppiede A causa dei considerevoli rap- porti di ingrandimento che si possono ottenere con i differen- ti oculari è spesso indispensabi- le l’uso di un treppiede stabile. A questo scopo il MINOX MD 62/MINOX MD 62 ED è dotato di una superficie d’appoggio per il treppiede particolarmente ampia con filettatura di 1/4 in. – 15 – Montaje sobre el trípode A causa de las grandes relacio- nes de aumento que se pueden obtener usando los diferen- tes oculares, muchas veces es imprescindible usar el trípod estable. Por ello el MINOX MD 62/MINOX MD 62 ED está equi- pado con una rosca de trípo- de 1/4“ pulgadas y un soporte especialmente grande para la instalación del trípode. Stativmontage Durch die starken Vergröße- rungsverhältnisse, die mit den verschiedenen Okularen erzielt werden können, ist der Einsatz eines stabilen Statives oft uner- läßlich. Hierzu ist das MINOX MD 62/MINOX MD 62 ED mit einer besonders großen Auf- lage für die Stativbefestigung und einem 1/4“ Stativgewinde ausgerüstet. Stativmontage Tripod mounting Montage sur pied Montaje sobre el trípode Montaggio del treppiede Tripod mounting Due to the high magnificati- on ratios that can be obtained with the different eyepieces, a sturdy tripod is often indis- pensable. For this reason, the MINOX MD 62/MINOX MD 62 ED is equipped with an espe- cially large support and a 1/4“ tripod screw hole for fastening the tripod. – 14 –
  • 9. Oculaires Oculaire 22x WW L’oculaire 22x se distingue par ses performance optiques de pointe et son large champ visuel de 3°. Même à une distance de 22mm de l’oculaire on peut percevoir la totalié du champ visuel. De ce fait l’oculaire de 22x est particulière- ment adéquat pour l’observation par des porteurs de lunettes. N° de code 62301 Oculaire 40x Malgré le fort grossissement, en combinaison avec la lunette MINOX MD 62/MINOX MD 62 ED on obtient une pupille de sortie de presque 1,55 mm permettant une observation détendue évitant toute fatigue. N° de code 62302 Oculari Oculare 22x WW L’oculare con fattore d’ingrandimento 22 si distingue per il suo straordinario rendimento dell’immagine e per il suo campo visivo particolarmente ampio. Per- sino con l’occhio ad una distan- za superiore a 22mm è possibile dominare l’intero campo visivo. Per questo motivo l’oculare 22x è par- ticolarmente adatto per i portatori di occhiali. No. d’ordinazione 62301 Oculare 40x Persino con tale ingrandimento in combinazione con il MINOX MD 62/ MINOX MD 62 ED si ottiene una pupilla d’uscita di quasi 1,55mm che assicure in qualsiasi momento un’osservazione comoda e rilassata. No. d’ordinazione 62302 – 17 – Oculares Ocular 22x WW El ocular que aumenta veinte veces la imagen se destaca por su extra- ordinaria potencia de enfoque y su campo visual extremamente gran- de de 3°. Aún a una distancia de más de 20mm de los ojos Usted puede abarcar todo el campo visu- al. Por eso el ocular 22x WW es muy apropiado para la observación con gafas. Número de pedido 62301 Ocular 40x Aún con este aumento tan grande se obtiene una pupila de salida de casi 1,55 mm en combinación con el MINOX MD 62/MINOX MD 62 ED garantizando en todo momen- to una observación relajada sin cansancio de ojos. Número de pedido 62302 Okulare Okular 22x WW Das 22fache Okular zeichnet sich durch seine überdurchschnittlich gute Abbildungsleistung und sein besonders großes Sehfeld von 3° aus. Selbst aus einem Augenab- stand von über 22 mm kann das gesamte Sehfeld überblickt wer- den. Hierdurch eignet sich das 22fache Okular besonders gut für die Beobachtung mit Brille. Bestell-Nr. 62301 Okular 40x Selbst bei dieser starken Vergröße- rung wird durch die Kombination mit dem MINOX MD 62/MINOX MD 62 ED eine Austrittspupil- le von fast 1,55 mm erreicht, die jederzeit eine ermüdungsfreie und entspannte Beobachtung gewähr- leistet. Bestell-Nr. 62302 Okulare Eyepieces Oculaires Oculares Oculari Eyepieces Eyepiece 22x WW The 22 times eyepiece distinguis- hes itself through its above ave- rage image performance and it’s especially large field of view of 3°. Even at an eye distance of over 22mm, the complete field of visi- on can still be surveyed. Because of this, the 22 times eyepiece is especially suited for viewing with glasses. Order No. 62301 Eyepiece 40x Even with this high magnification, an exit pupil of almost 1.55 mm – that guarantees fatigue-free and relaxed viewing anytime – can still be reached when combined with the MINOX MD 62/MINOX MD 62 ED. Order No. 62302 – 16 –
  • 10. Oculaire 20-45x Cet oculaire polyvalent de haute performance optique offre, grâce au grossissement variable, une parfiate adaption à toutes les cir- constances d’observation. A l’aide de la bague du variateur sur la monture d’oculaire, on peut régler le grossissement adéquat au type d’objet. La grande distance pupillaire per- met aux porteurs de lunettes de percevoir tout le champ visuel. N° de code 62300 A c c e s s o r i e s PHOTOADAPTER A l’aide du adaptateur photo il est possible d’adapter n’importe quel appareil photoraphique réflex cou- rant à optique interchangeable sur la lunette MINOX MD 62/MINOX MD 62 ED par l’intermédiaire d’une bague filetée T2. Cette com- binaison correspond à un téléojec- Oculare 20-45x Grazie all’ingrandimento variabile questo oculare universale di mas- simo rendimento ottico si adatta perfettamente alle più svariate condizioni d’osservazione. Con l’aiuto dell’anello di regolazione dell’oculare in qualsiasi momento è possibile scegliere l’ingrandimento adatto per il soggetto osservato. La pupilla d’uscita piú arretra- ta permette anche ai portatori di occhiali di osservare l’intero campo visivo. No. d’ordinazione 62300 A c c e s s o r i PHOTOADAPTER L’adattatore per fotocamere per- mette di collegare il MINOX MD 62/MINOX MD 62 ED tramite la filettatura T2 con ogni tipo di fotocamera reflex corrente. Da questa combinazione risulta un teleojettivo potente 1:12,9/800mm per la fotografare istanttanea e facile dei soggetti osservati. Per – 19 – Ocular 20-45x Este ocular de uso „allround“ dis- pone de una potencia óptica extre- mamente alta gracias a su aumen- to variable ofreciendo una adapta- ción óptima a diversas situaciones de observación. Gracias al anillo del zoom (en el ocular) se puede ajustar en cualquier momento el aumento conveniente según el motivo de observación. La pupila de salida que está alar- gada hacia atrás permite a los portadores de gafas abarcar todo el campo visual. Número de pedido 62300 A c c e s o r i o s PHOTOADAPTER Gracias al adaptador para cámaras Usted puede combinar cualquier cámara fotográfica réflex corrien- te con el MINOX MD 62/MINOX MD 62 ED conectándola a la rosca T2. De esta manera Usted obtiene un teleobjetivo de 1:12,9/800mm alta potencia con el cual puede Okular 20-45x Dieses Allround-Okular verfügt über höchste optische Leistung und bietet durch die variable Ver- größerung eine optimale Anpas- sung an verschiedene Beobach- tungssituationen. Mit Hilfe des Variorings (am Okular) kann jeder- zeit die passende Vergrößerung für das Motiv eingestellt werden. Durch die nach hinten verlängerte Austrittspupille können auch Bril- lenträger das ganze Sehfeld über- blicken. Bestell-Nr. 62300 Z u b e h ö r PHOTOADAPTER Durch die Verwendung des PHO- TOADAPTER kann jede handels­ übliche Spiegelreflexkamera über den entsprechenden T2-Adap- ter an das MINOX MD 62 oder MINOX MD 62 ED angeschlossen werden. Durch diese Kombination entsteht ein leistungsstarkes Tele- PHOTOADAPTER PHOTOADAPTER PHOTOADAPTER PHOTOADAPTER PHOTOADAPTER Eyepiece 20-45x This allraound eyepiece fulfills the highest optical performance and offers optimal adaption to diffe- rent viewing situations, thanks to the variable magnification. With the help of the zoom ring (on the eyepiece) a suitable magnification for the object can be set. Due to the exit pupil, which is extended towards the rear, people with glasses can also see the entire field of view. Order No. 62300 A c c e s s o r i e s PHOTOADAPTER With the use of the cameraadap- tor, any customary reflex camera can be connected to the MINOX MD 62 or the MINOX MD 62 via the T2 screw thread. With this combination, a high performance tele lens 1:12.9/800mm is created with which the viewed object – 18 –
  • 11. tif puissant de 1:12,9/800mm per- mettant, rapidement et sans aucu- ne complication, de fixer l’objet observé pour fins de photographie. Pour le montage de PHOTOADAP- TER au MINOX MD 62/MINOX MD 62 ED d’abord débloquer et retirer l’objectif.Il se peut que la bague de recouvrement se trouve encore sur le filetage extérieur de la baïo- nette. Dévisser cette bague. On a alors la possibilité de visser de façon sûre et stable l’adaptateur photo à cet endroit. N° de code 62310 Pour relier le photoadapter à un appareil photographique réflex, il faut utiliser une bague d’adaption entre le filetage T2 et la baïonnet­ te de l’appareil utilisé. Ces bagues sont fournies par les revendeurs photo. collegere il PHOTOADAPTER con il MINOX MD 62/MINOX MD 62 ED prima abloccare e rimuovere l’obiettivo. Eventualmente, ‘anello di copertura si trova ancora sulla filettature esterna della baionetta. Svitare questo anello di protezio- ne. Su questo punto è possibile ora avvitare in modo sicuro e sta- bile l’adattatore. No. d’ordinazione 62310 Per collegare l’adattatore per foto­ camera con la Vostra reflex occore un anello di adattamento del tipo T2 che corrisponda al sistema della Vostra fotocamera. Tali anelli di adattamento sono disponibili nei negozi di fotoaccessori. – 21 – fotografiar rápidamente y sin pro- blemas el motivo de observación. Para conectar el PHOTOADAP- TER con el MINOX MD 62/MINOX MD 62 ED, desencaje y desmonte primero el ocular. Dado el caso, todavía se encuentra el anillo de protección en la rosca exterior de la bayoneta. Desenroscar est anillo de protección. Desußes se puede enroscar en este lugar el adapta- dor fotográfico de forma más segura y estable. Número de pedido 62310 Para combinar el adaptador para cámaras y la respectiva cáma­ ra réflex Usted necesita un anil­ lo adatador corriente del tipo T2 para el sistema correspondiente de cámara. Estos adaptadores se pueden encontrar en un estableci­ miento de accessorios. objektiv 1:12,9/800mm, womit schnell und problemlos das beob- achtete Motiv photografiert wer- den kann. Zum Anbringen des PHOTOADAPTER am MINOX MD 62/MINOX MD 62 ED wird zuerst das Okular entriegelt und abge- nommen. Gegebenenfalls befindet sich noch der Abdeckring auf dem Außengewinde des Bajonetts. Die- sen Schutzring abschrauben. Dann kann an dieser Stelle der Pho- toadapter sicher und stabil ange- schraubt werden. Bestell-Nr. 62310 Um die Verbindung zwischen PHO­ TOADAPTER und der jeweiligen Spiegelreflexkamera herzustellen, wird ein handelsüblicher Adapter­ ring vom T2 Gewinde auf das jeweilige Kamerasystem be­nötigt. Diese Adapter sind im Zubehör­ handel erhältlich. can be photographed quickly and effortlessly. In Order to attach the PHOTOADAPTER to the MINOX MD 62/MINOX MD 62 ED release and remove the eyepiece.It may be that the masking ring ist still on the external thraed of the bayo- net. Screw off this protective ring. You can then safely and reliably screw on the PHOTOADAPTER at this point. Order No. 62310 To make the connection between camera-adaptor and the reflex camera, a customary adaptor ring with a T2 screw thread that fits the respective camera system is needed. These adaptors are avai­ lable in camera accessory depart­ ments. – 20 –
  • 12. Sac „tout prêt“ L’etui compris dans la fournitu- re offre une protection adéquate contre l’encrassement et les chocs. Il est entaillé spècialement pour permettre l’observation avec la MINOX MD 62/ MINOX MD 62 ED sans la sortir de ce sac, même fixé sur pied. La courroie de transport est amovible. Sac „tout prêt“ pour MINOX MD 62 avec vision inclinée N° de code 64105 Sac „tout prêt“ pour MINOX MD 62 ED avec vision droite N° de code 64103 Custodia L’astuccio in dotazione offre suf- ficiente protezione de impurità e urti. Grazie al particolare taglio della custodia è possibile usare il MINOX MD 62/ MINOX MD 62 ED persino con treppiede montato anche quando rimane inserito nella custodia. La cinghia della custodia è rimovibile. Custodia per MINOX MD 62 oculare a visione angolare No. d’ orinazione 64105 Custodia per MINOX MD 62 ED oculare a visione assiale No. d’ orinazione 64103 – 23 – Funda La bolsa de pronto uso incluida en el volumen de suministro ofrece la suficiente protecciòn ante el ensuciamiento o los choques. Gra- cias al diseño especial de la funda Usted puede usar su MINOX MD 62/ MINOX MD 62 ED con el trípode conectado incluso dejándolo den- tro de la funda. La correa portado- ra se puede quitar. Funda para MINOX MD 62 visión angulada Número de pedido 64105 Funda para MINOX MD 62 ED visión directa Número de pedido 64103 Bereitschaftstasche Die im Lieferumfang enthaltene Bereitschaftstasche bietet ausrei- chend Schutz vor Verschmutzung oder Stoß. Durch den speziellen Zuschnitt kann das MINOX MD 62/ MINOX MD 62 ED, sogar mit angesetztem Stativ, auch in der Tasche benutzt werden. Der Trag- riemen ist abnehmbar. Bereitschaftstasche für MINOX MD 62 mit Winkeleinblick Bestell Nr. 64105 Bereitschaftstasche für MINOX MD 62 ED mit Geradeeinblick Bestell Nr. 64103 Bereitschaftstasche Ever ready case Sac „tout prêt“ Funda Custodia Ever ready case The ever ready case, which is included in the scope of delive- ry, provides adequate protection against dirt or impacts. Due to the special shape, the MINOX MD 62/ MINOX MD 62 ED can be used, even when stored in the case and attached to the tripod. The carrying strap is removable. Ever ready case for MINOX MD 62 with angular sight Order no. 64105 Ever ready case for MINOX MD 62 ED with straight sight Order no. 64103 – 22 –
  • 13. Quelque chose ne va pas?... Que faire? Problème A l’observation on ne perçoit pas de champ visuel circulaire exempt de vignettag. Faute a) La pupille de l’observateur ne correspond pas à la pupille de sortie de l’oculaire. b) Le positionnement de l’oeillère ne correspond pas à l’utilisation avec ou sans lunettes. Correction/explication a) Corriger la position de la tête, de l’oeil ou de la lunette d’observation. b) Correction de l’adaption: les porteurs de lunettes rentrent l’oeillère en la repoussant ou par rotation, pour l’observation sans lunettes, la sortir par mou- vement inverse. Che cosa fare se … Problema Durante l’osservazione ai bordi dell’immagine si verifica una vignettatura. Causa a) La pupilla dell’osservatore non coincide con la pupilla d’uscita dell’oculare. b) la conchiglia dell’oculare non si trova nella posizione adatta per l’uso con o senza occhiali. Soluzione a) Correggere la posizione della testa, dell’occhio o del cannoc- chiale. b) Correzione dell’adattamento: per l’uso con occhiali, porta- re verso l’interno l’oculare; per l’uso senza occhiali, portare verso l’esterno l’oculare. – 25 – Qué hacer cuando … Problema Al observar no se obtiene una imagen redonda sin viñeta. Error de manejo a) La pupila del observador no es congruente con la pupila de salida del ocular. b) La posición de la concha aju- stable no corresponde al uso correcto con y sin gafas. Remedio/Explicación a) Corregir la posición de la cabe- za, de los ojos o del anteojo. b) Abarca: usuarios con gafas: por favor extraiga los oculares. Para usar sin gafas: por favor no extraiga los oculares. Was tun, wenn … Problem Bei Beobachtung wird kein Kreis- rundes Bild ohne Vignettierung erreicht. Bedienungsfehler a) Die Pupille des Beobachters liegt nicht in der Austrittspupille des Okulars. b) Die Stellung der Augenmuschel entspricht nicht der richtigen Be­nutz­ung mit und ohne Brille. Abhilfe/Erklärung a) Kopfhaltung, Augen- oder Spek- tivposition korregieren. b) Anpassung korregieren: Brillen- träger stülpen die Augen­muschel um; bei Beobachtungen ohne Brille: Augenmuschel nicht umstülpen. Was tun, wenn ... What to do when ... Quelque chose ne va pas? ... Que faire? Qué hacer cuando … Che cosa fare se ... What to do when … Problem While viewing, a circular image – without vignetting – cannot be obtained. Operational error a) The viewers pupil is not at the exit pupil of the eyepiece. b) The position of the eyecup is not set properly for use with or without glasses. Solution/Explanation a) Correct position of head-, eye-, or spotting scope. b) Accomodate: viewers with glas- ses; please pull over the eye- cups, for viewing without glas- ses; please do not pull over the eyecups. – 24 –
  • 14. Entretien/Nettoyage Un entretien particulier n’est pas nécessaire. Cependant, afin d’assurer une observation claire et nette pour des décennies, il est recommandable de garder l’optique toujours propre. Des par- ticulles grossières, telles que de sable, s’enlèvent à l’aide d’un pin- ceau ou en soufflant dessus. Des empreintes digitales ou autres traces grasses s’essuient tout d’abord avec un chiffon propre légèrement humecté et ensuite à sec avec un peau de chamois ou un chiffon non pelucheux. Les chiffons spéciaux pour verres de lunettes sont déconseillés, ceux- ciétant imprégnés de produits chi- miques risquant d’attaquer le verre optique (Les verres de lunettes ont une autre composition que le verre d’optique utilisé pour les objectifs et les oculaires). Il ne faut surtout pas utiliser d’alcool ou de solvants pour nettoyer le corps de la lunet- te. N’utiliser qu’un chiffon sec Manutenzione Particolari operazioni di manuten- zione non sono necessarie. Per assicurare però il buon funzionna- mento e una duratura affidabilitá del Vostro MINOX MD 62/ MINOX MD 62 ED convience mantenere gli elementi ottici sempre puliti. Eliminare lo sporco più grosso- lano come p. es. sabbia con un morbido pennello o soffiarlo via. Asportare impronte digitali o altre macchie sulle lenti prima con un panno di cotone inumidito poi asciugare con cautela con un panno morbido e pulito di cuoio o cotone. Non è consigliabile l’uso di tessuti speciali quali quelli usati per pulire le lenti degli occhiali percé sono impregnati con sostan- ze chimiche che possone intaccare il vetro ottico.. (Il vetro usato per la fabbricazione di occiali ha una compozione diversa rispetto ai tipi di vetro adoperati per la costruzio- ne di cannocchiali.) Non usare alcol o altre soluzioni chimiche per puli- – 27 – Pflege/Reinigung Eine besondere Pflege ist nicht notwendig. Zur Erhaltung einer langjährigen Leistungsfähigkeit sollte jedoch die Optik stets sorg- fältig gereinigt werden. Grobe Schmutzteile wie z.B. Sand sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objek- tiv- und Okularlinsen können mit einem feuchten Tuch vorgereinigt und mit einem weichen, sauberen Leder oder staubfreien Tuch abge- wischt werden. Nicht zu empfehlen sind Spezial-Reinigungstücher, wie sie zum Reinigen von Brillengläsern benutzt werden. Diese sind mit chemischen Stoffen imprägniert und können optisches Glas angrei- fen. (Das für Brillen verarbeitete Glas hat eine andere Zusammen- setzung als die Glassorten, die für den Bau von Spektiven benötigt werden.) Alkohol und andere che- mische Lösungen dürfen nicht zur Reinigung des Gehäuses benutzt Pflege / Reinigung Maintenance / cleaning Entretien / Nettoyage Cuidado / limpieza Manutenzione Maintenance/cleaning Special maintenance is not neces- sary. To keep the optics servicab- le for many years however, it is advisable to clean it carefully when needed. Coarse dirt particles, as for example sand, should be remo- ved with a fine hair brush, or be blown away. Finger prints and such, on the front lens and eyepiece lenses can be cleaned with a damp cloth and wiped off with a soft, clean lea- ther or dust-free cloth. The special cleaning cloths, which are used for eye glasses, are not recommen- dable. They are impregnated with chemicals that can damage the optical glass (the glass used for eye glasses has a different compo- sition than that used for spotting scopes). Alcohol and other chemi- cals musn’t be used for cleaning the housing. If necessary, wipe with a soft, dry cloth. For excessive soiling the MINOX MD 62/MINOX MD 62 ED can be ­cleaned. Salt – 26 – Cuidad/limpieza Un cuidado especial no es necesa- rio. Sin embargo para garantizar la larga duración y la potencia de su MINOX MD 62/ MINOX MD 62 ED es conveniente limpiar cuidadosa- mente la óptica con regularidad. Partículas de ensuciamiento como por ejemplo granos de arena los puedo quitar soplando o usando un pincel suave. Huellas dáctilares y ensuiamientos similares en las lentes del ocular o del objetive se pueden quitar pasando primero con un trapo de piel suave y lim- pio o un trapo exento de polvo. Las telas especiales para limpiar los cristales de las gafas no son reco- mendables ya que están impre- gnadas con substancias químicas y pueden dañar el cristal óptico. (El cristal utilizado para gafas tiene otra composición que los tipos de cristales que se necesitan para construir anteojos.) No use alco- hol ni otras soluciones químicas para limpiar el cuerpo del antojo.
  • 15. werden. Wenn nötig, mit einem weichen, trockenen Tuch abwi- schen. Bei starker Verschmutzung kann eine Reinigung des MINOX MD 62/MINOX MD 62 ED durch einfaches Abspülen unter fließen- dem Wasser erfolgen. Achtung: Die Okulare sind nur dann was- serdicht, wenn sie im MINOX MD 62 / MINOX MD 62 ED-Bajonett verrriegelt sind. Salzwasser sollte ebenso abgespült werden. Kundenservice Für Schadenfälle steht Ihnen der Kundenservice der MINOX GmbH oder der Kundenservice einer MINOX Landesvertretung (siehe Garantiekarte zur Verfügung. Bitte wenden Sie sich an Ihren autori- sierten MINOX Fachhändler. water should also be rinsed off in this manner. Customer service In case of damage, the customer service department of the MINOX or of a MINOX Agency (see gua- rantee card) is at your disposal. Please contact your authorized MINOX dealer. – 28 – doux, si nècessaire. S’il est forte- ment souillé le MINOX MD 62/ MINOX MD 62 ED peut être lavé sous l’eau courante. Attention!: les oculaires ne sont étanche que s’ils sont verrouillès sur la baïonnette du MINOX MD 62/MINOX MD 62 ED. L’eau de mer, le laver alors à l’eau douce. Service aprés-vente Pour toutes réparations et révisi- ons, le service aprés-vente de la société MINOX GmbH ou celui de la représentation de votre pays se tient à votre disposition. re il corpo del cannochiale. In caso di necessità pulirlo con un panno morbido e asciutto. Nel caso di forte sporcizia, è anche possibi- le sciacquare il MINOX MD 62/ MINOX MD 62 ED semplicemente sotto l’acqua corrente. Attenzio- ne: gli oculari sono impermeabili solamente quando vengono sigilla- ti nella baionetta MINOX MD 62/ MINOX MD 62 ED. E’ preferibile sciacquarlo anche dopo il contatto con acqua salata. Servizio di assitenza alla clientela In caso di danni il servizio di assi- stenza all clientela della MINOX GmbH o di una rappresentanza MINOX all’estero (vedi carta di garanzia) è sempre a Vostra dispo- sizione. Vi consigliamo di rivolger Vi al Vostro concessionario. – 29 – Si es necesario límpielo con una tela suave y seca. En caso de que esté muy sucio, usted pude limpi- ar el MINOX MD 62/MINOX MD 62 ED enjuagándolo simplemen- te con agua corriente. Atención: los oculares sólo son herméticos al agua si están bloqueados por el cierre de bayoneta MINOX MD 62/ MINOX MD 62 ED. Enjuage el ocular también si estuvo en con- tacto con aqua salada. Servicio de post-venta En caso de daños está a su dis- posición el servicio al cliente de la MINOX GmbH o den un represen- tante MINOX en le extranjero (ver certificado de garantía). Contacte con su centro de servicio MINOX autorizado.
  • 16. – 31 –– 30 – Technical Data MINOX MD 62 MINOX MD 62 ED Models Straight sight Straight sight Angular sight Angular sight Housing Metal housing (aluminium alloy) Metal housing (aluminium alloy) Shock-proof up to 100 g Shock-proof up to 100 g Water pressure tight according to DIN to 5 m according to DIN to 5 m (nitrogen gas-filled) (nitrogen gas-filled) Lens 2 lensed, uncemented achromat uncemented, 3 lensed, apochromatic system multiple layer coating; special fluorite glas with anomalous partial outer lens hard coated dispertion multiple layer coating; outer lenses hard coated Prism system Porro Porro Entrance pupil (EP) 62 mm 62 mm Focal length 440 mm 440 mm Focusing range 4,90 m to infinity 4,90 m to infinity Over stroke over infinity - 5 dpt - 5 dpt Functional temperature in degrees C -25 to +55 -25 to +55 Storage temperature in degrees C -40 to +85 -40 to +85 Length 328 mm 328 mm Height 99 mm 99 mm Depth 89 mm 89 mm Weight app. 875 g app. 895 g Technische Daten MINOX MD 62 MINOX MD 62 ED Modelle Geradeeinblick Geradeeinblick Winkeleinblick Winkeleinblick Gehäuse Metallgehäuse ( Aluminium-Legierung) Metallgehäuse ( Aluminium-Legierung) Schocksicher bis 100 g Schocksicher bis 100 g Druckwasserdicht nach DIN bis 5 m (stickstoffgefüllt) nach DIN bis 5 m (stickstoffgefüllt) Objektiv 2linsiger, unverkitteter Achromat unverkittetes, 3 linsiges, apochromatisches mehrschichtenvergütet; System, Spezielle Flouritgläser mit anomaler Außenlinsen hartvergütet Teildispersion mehrschichtvergütet; Außenlinsen hartvergütet Prismensystem Porro Porro Eintrittspupille (EP) 62 mm 62 mm Brennweite 440 mm 440 mm Fokussierbereich 4,90 m bis ∞ 4,90 m bis ∞ Überhub über ∞ - 5 dpt - 5 dpt Funktionstemparatur in Grad C -25 bis +55 -25 bis +55 Lagertemparatur in Grad C -40 bis +85 -40 bis +85 Länge 328 mm 328 mm Höhe 99 mm 99 mm Tiefe 89 mm 89 mm Gewicht ca. 875 g ca. 895 g
  • 17. – 33 –– 32 – Especificaciones MINOX MD 62 MINOX MD 62 ED Modelos visión directa visión directa visión angulada visión angulada Caja Caja metálica (aleaciones de aluminio) Caja metálica (aleaciones de aluminio) resistente a choques hasta 100 gr. resistente a choques hasta 100 gr. A prueba de agua á presión según DIN hasta 5 m según DIN hasta 5 m (baja presión de nitrógeno) (baja presión de nitrógeno) Objetive objetivo acromático no enmasillado de los sistema apocromático no enmasillado de tres lentes tratmiento antireflejante lentes, cristales especiales de fluorita con multicapa (multi-coating); lentes exteriores dispersión parcial anómala tratamiento trtados con capa antireflejante dura antireflejante multicapa (multi coating; Sistema prismático Porro Porro Pupila de entrada (EP) 62 mm 62 mm Distancia focal 440 mm 440 mm Alcance de enfoque 4,90 m hasta ∞ 4,90 m hasta ∞ Carrera sobrante ∞ - 5 dioptrías - 5 dioptrías Temperatura de función en grados centigrados C° -25 hasta +55 -25 hasta +55 Temperatura de conservación en grados centígrados C° -40 hasta +85 -40 hasta +85 Longitud 328 mm 328 mm Altura 99 mm 99 mm Profundidad 89 mm 89 mm Peso 875 g 895 g Renseignements techniques MINOX MD 62 MINOX MD 62 ED Modèles disponibles à vision inclinée à vision inclinée à vision droite à vision droite Corps de lunette entièrement métallique (alliage d’aluminium) entièrement métallique (alliage d’aluminium) Antichoc jusqu’à 100 g Antichoc jusqu’à 100 g Etanche à l’eau selon la norme DIN à 5 m selon la norme DIN à 5 m (Remplissage d’azote) (Remplissage d’azote) Objectif achromatique, 2 lentilles non collées apochromatique, 3 lentilles non collées, verres Traitement multicouches, spéciaux type fluorure à dispersion anormale surfaces externes durcies partielle Traitement multicouches, surfaces externes durcies Prismes système Porro système PorroPorro Pupille d’entrée 62 mm 62 mm Longueur focale 440 mm 440 mm Etendue de mise au point de 4,90 m à l’infini de 4,90 m à l’infini Extension au delà de l’infini - 5 dioptries - 5 dioptries Températures de fonctionnement de -25°C à +55°C de -25°C à +55°C Températures de stockage de -25°C à +55°C de -25°C à +55°C Longueur 328 mm 328 mm Hauteur 99 mm 99 mm Largeur 89 mm 89 mm Poids 875 g 895 g
  • 18. – 35 –– 34 – Technische Daten Okulare 22x WW 40x 20-45x Aufbau 6 Linsen 6 Linsen 8 Linsen Vergrößerung 22x 40x 20-45x Austrittspupille (EP 77) 2,81 mm 1,93 mm 3,1 bis 1,38 mm Sehfeld 3° 1,2° 1,7° bis 1,1° Länge (bei eing. Augenm.) 68 mm 46 mm 80 mm Durchmesser 53 mm 45 mm 53 mm Gewicht 77 g 83 g 111 g Bestell Nr. 62301 62302 62300 Technical Data Eyepieces 22x WW 40x 20-45x System 6 lens elements 6 lens elements 8 lens Magnification 22x 40x 20-45x Exit pupil (EP 77) 2.81 mm 1.93 mm 3.1 to 1.38 mm Field of Vision 3° 1.2° 1.7° to 1.1° Length (with eye-cups pushed in) 68 mm 46 mm 80 mm Diameter 53 mm 45 mm 53 mm Weight 77 g 83 g 111 g Order no. 62301 62302 62300 Dati tecnici MINOX MD 62 MINOX MD 62 ED Modelli oculare a visione assiale oculare a visione assiale oculare a visione angolare oculare a visione angolare Corpo corpo interamente metallico (lega di alluminio) corpo interamente metallico (lega di alluminio) resistente a colpi fino a 100 g resistente a colpi fino a 100 g A prova d’acqua in pressione pari a DIN a 5 m (riempito di azoto) pari a DIN a 5 m (riempito di azoto) Obiettivo sistema acromatico a 2 lenti senza sistema apocromatico a 3 lenti senza applicazione applicazione di mastice trattamento di mastice lenti speciali in fluorite a dispersione antiriflesso a strati multipli (multi-coating) parziale anormale trattamento antiriflesso a lenti esterne a trattamento antiriflesso duro strati multipli (multi-coating) Sistema prismatico système Porro système PorroPorro Pupilla d’entrata 62 mm 62 mm Lunghezza focale 440 mm 440 mm Distanze di messa a fuoco de 4,90 m -∞ de 4,90 m -∞ Regolazione all’infinito (∞) - 5 diottrie - 5 diottrie Temparatura di funzionamento in gradi C -25 a +55 -25 a +55 Temparatura di magazzinaggio in gradi C 25 a +55 -25 a +55°C Lunghezza 328 mm 328 mm Altezza 99 mm 99 mm Spessore 89 mm 89 mm Peso 875 g 895 g
  • 19. – 36 – Dati tecnici Oculari 22x WW 40x 20-45x Elementi 6 lenti 6 lenti 8 lenti Ingrandimento 22x 40x 20-45x Pupilla d’uscita (EP 77) 2,81 mm 1,93 mm 3,1 - 1,38 mm Campo visivo 3° 1,2° 1,7° - 1,1° Lunghezza (con conchiglia ritratta) 68 mm 46 mm 80 mm Diametro 53 mm 45 mm 53 mm Peso 77 g 83 g 111 g N. d’orinazione 62301 62302 62300 Photoadapter Aufbau 7 Linsen System 7 lens Construction 7 lentilles Elementos 7 lentes Elementi 7 lenti elements optique Brennweite Focal length Longueur focale Lunghezza 800 mm 800 mm 800 mm Distancia focal 800 mm focale 800 mm Länge 129 mm Length 129 mm Longuer totale 129 mm Longitud 129 mm Lunghezza 129 mm Durchmesser 58 mm Diameter 58 mm Diamètre 58 mm Diámetre 58 mm Diametro 58 mm Gewicht ca. 215 g Weight 215 g Poids 215 g Peso 215 g Peso 215 g Bestell-Nr. 62310 Order no. 62310 N° de code 62310 Número de pedido 62310 No. d’ordinazione 62310 – 37 – Renseignements techniques Oculaire 22x WW 40x 20-45x Construction optique 6 lentilles 6 lentilles 8 lentilles Grossissement 22x 40x 20-45x Pupille de sortie (EP 77) 2,81 mm 1,93 mm 3,1 - 1,38 mm Angle visuel 3° 1,2° 1,7° - 1,1° Longueur (Oeillère rentrée) 68 mm 46 mm 80 mm Diamètre 53 mm 45 mm 53 mm Poids 77 g 83 g 111 g N° de code 62301 62302 62300 Especificaciones Oculares 22x WW 40x 20-45x Elementos 6 lentes 6 lentes 8 lentes Aumento 22x 40x 20-45x pupila de salida (EP 77) 2,81 mm 1,93 mm 3,1 - 1,38 mm Campo visual 3° 1,2° 1,7° - 1,1° Longitud (sin concha extendida) 68 mm 46 mm 80 mm Diámetro 53 mm 45 mm 53 mm Peso 77 gr. 83 gr. 111 gr. Número de pedido 62301 62302 62300
  • 20. Änderungen in Konstruktion und Ausführung vorbehalten. Design subject to alterations without notice. Sous réserve de modifications. Se reserva el derecho a modificaciones en construcción y terminación. Ci riserviamo il diritto di modificare i nostri apparecchi. MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar, Germany Tel.: +49 (0) 6441 / 917-0 Fax: +49 (0) 6441 / 917-612 e-mail: info@minox.com www.minox.com 99402 08/2001/L
