Bedienungsanleitung
Instruction manual
Mode d’emploi

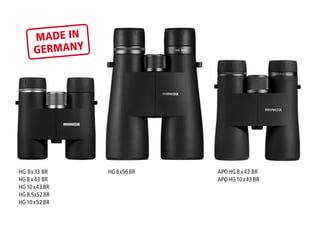

HG 8x33 BR
HG 8 x43 BR
HG 10x43 BR
HG 8.5x52 BR
HG 10x52 BR
HG 8x56 BR
APO HG 8 x43 BR
APO HG 10x43 BR
MADE IN
GERMANY
HG 8x33 BR
HG 8 x43 BR
HG 10x43 BR
HG 8.5x52 BR
HG 10x52 BR
HG 8x56 BR APO HG 8 x43 BR
APO HG 10x43 BR
1
2
3
4
6
5

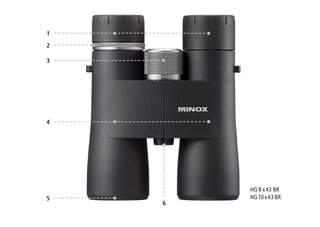

HG 8 x43 BR
HG 10x43 BR
1. Okulare mit drehbaren Augenmuscheln
2. Einstellring für Dioptrien-Ausgleich
3. Zentraler Mitteltrieb (Fokussierrad)
4. Zusammenfaltbare Rohre
5. Objektiv
6. Stativgewinde (unter Abdeckschraube)
Bedienungselemente
Operating parts
Les différentes pièces servantes à
l’utilisation
Kundendienst
Customer Service
Service après-vente
Im Schadensfall steht Ihnen unser Kundendienst unter folgen-
der Adresse zur Verfügung:
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar
Tel.: +49 (0) 6441 / 917-0
e-mail: info@minox.com
Im Ausland wenden Sie sich bitte an unsere autorisierten
Kundendienstwerkstätten oder an eine unserer MINOX
Vertretungen. Die Adressen der Vertretungen finden Sie
auf unserer Internetseite http://www.minox.com
1

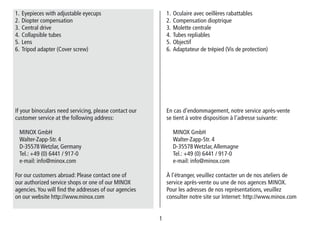

1. Oculaire avec oeillères rabattables
2. Compensation dioptrique
3. Molette centrale
4. Tubes repliables
5. Objectif
6. Adaptateur de trépied (Vis de protection)
En cas d’endommagement, notre service après-vente
se tient à votre disposition à l’adresse suivante:
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar,Allemagne
Tel.: +49 (0) 6441 / 917-0
e-mail: info@minox.com
À l’étranger, veuillez contacter un de nos ateliers de
service après-vente ou une de nos agences MINOX.
Pour les adresses de nos représentations, veuillez
consulter notre site sur Internet: http://www.minox.com
1. Eyepieces with adjustable eyecups
2. Diopter compensation
3. Central drive
4. Collapsible tubes
5. Lens
6. Tripod adapter (Cover screw)
If your binoculars need servicing, please contact our
customer service at the following address:
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar, Germany
Tel.: +49 (0) 6441 / 917-0
e-mail: info@minox.com
For our customers abroad: Please contact one of
our authorized service shops or one of our MINOX
agencies.You will find the addresses of our agencies
on our website http://www.minox.com
22
Einleitung
Introduction
Présentation
Mit einem Fernglas aus dem Hause MINOX haben Sie sich
für ein Produkt von höchster optischer und feinmechanischer
Qualität entschieden. Diese Anleitung soll Ihnen helfen,
das Leistungsspektrum Ihres MINOX Fernglases optimal zu
nutzen.
Wir wünschen Ihnen mit Ihrem neuen MINOX Fernglas
viel Freude!
Chlorfrei gebleichtes Papier
Paper bleached without chlorine
Papier blanchi sans addition de chlore
Deutsch
33

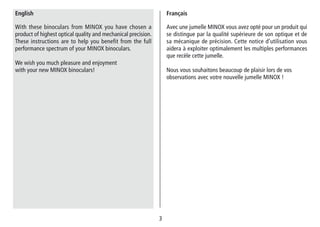

Avec une jumelle MINOX vous avez opté pour un produit qui
se distingue par la qualité supérieure de son optique et de
sa mécanique de précision. Cette notice d’utilisation vous
aidera à exploiter optimalement les multiples performances
que recèle cette jumelle.
Nous vous souhaitons beaucoup de plaisir lors de vos
observations avec votre nouvelle jumelle MINOX !
Français
With these binoculars from MINOX you have chosen a
product of highest optical quality and mechanical precision.
These instructions are to help you benefit from the full
performance spectrum of your MINOX binoculars.
We wish you much pleasure and enjoyment
with your new MINOX binoculars!
English
44

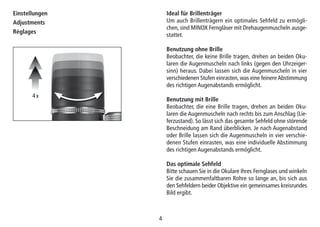

Ideal für Brillenträger
Um auch Brillenträgern ein optimales Sehfeld zu ermögli-
chen, sind MINOX Ferngläser mit Drehaugenmuscheln ausge-
stattet.
Benutzung ohne Brille
Beobachter, die keine Brille tragen, drehen an beiden Oku-
laren die Augenmuscheln nach links (gegen den Uhrzeiger-
sinn) heraus. Dabei lassen sich die Augenmuscheln in vier
verschiedenen Stufen einrasten, was eine feinere Abstimmung
des richtigen Augenabstands ermöglicht.
Benutzung mit Brille
Beobachter, die eine Brille tragen, drehen an beiden Oku-
laren die Augenmuscheln nach rechts bis zum Anschlag (Lie-
ferzustand). So lässt sich das gesamte Sehfeld ohne störende
Beschneidung am Rand überblicken. Je nach Augenabstand
oder Brille lassen sich die Augenmuscheln in vier verschie-
denen Stufen einrasten, was eine individuelle Abstimmung
des richtigen Augenabstands ermöglicht.
Das optimale Sehfeld
Bitte schauen Sie in die Okulare Ihres Fernglases und winkeln
Sie die zusammenfaltbaren Rohre so lange an, bis sich aus
den Sehfeldern beider Objektive ein gemeinsames kreisrundes
Bild ergibt.
Einstellungen
Adjustments
Réglages
4 x
55

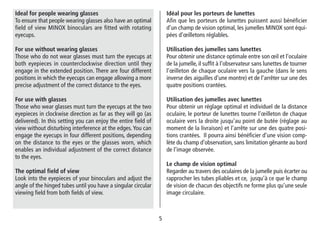

Idéal pour les porteurs de lunettes
Afin que les porteurs de lunettes puissent aussi bénéficier
d’un champ de vision optimal, les jumelles MINOX sont équi-
pées d’œilletons réglables.
Utilisation des jumelles sans lunettes
Pour obtenir une distance optimale entre son œil et l’oculaire
de la jumelle, il suffit à l’observateur sans lunettes de tourner
l’œilleton de chaque oculaire vers la gauche (dans le sens
inverse des aiguilles d’une montre) et de l’arrêter sur une des
quatre positions crantées.
Utilisation des jumelles avec lunettes
Pour obtenir un réglage optimal et individuel de la distance
oculaire, le porteur de lunettes tourne l’œilleton de chaque
oculaire vers la droite jusqu’au point de butée (réglage au
moment de la livraison) et l’arrête sur une des quatre posi-
tions crantées. Il pourra ainsi bénéficier d’une vision comp-
lète du champ d’observation, sans limitation gênante au bord
de l’image observée.
Le champ de vision optimal
Regarder au travers des oculaires de la jumelle puis écarter ou
rapprocher les tubes pliables et ce, jusqu’à ce que le champ
de vision de chacun des objectifs ne forme plus qu’une seule
image circulaire.
Ideal for people wearing glasses
To ensure that people wearing glasses also have an optimal
field of view MINOX binoculars are fitted with rotating
eyecups.
For use without wearing glasses
Those who do not wear glasses must turn the eyecups at
both eyepieces in counterclockwise direction until they
engage in the extended position. There are four different
positions in which the eyecups can engage allowing a more
precise adjustment of the correct distance to the eyes.
For use with glasses
Those who wear glasses must turn the eyecups at the two
eyepieces in clockwise direction as far as they will go (as
delivered). In this setting you can enjoy the entire field of
view without disturbing interference at the edges.You can
engage the eyecups in four different positions, depending
on the distance to the eyes or the glasses worn, which
enables an individual adjustment of the correct distance
to the eyes.
The optimal field of view
Look into the eyepieces of your binoculars and adjust the
angle of the hinged tubes until you have a singular circular
viewing field from both fields of view.
66

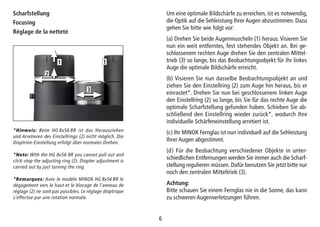

Scharfstellung
Focusing
Réglage de la netteté
Um eine optimale Bildschärfe zu erreichen, ist es notwendig,
die Optik auf die Sehleistung Ihrer Augen abzustimmen. Dazu
gehen Sie bitte wie folgt vor:
(a) Drehen Sie beide Augenmuscheln (1) heraus. Visieren Sie
nun ein weit entferntes, fest stehendes Objekt an. Bei ge-
schlossenem rechten Auge drehen Sie den zentralen Mittel-
trieb (3) so lange, bis das Beobachtungsobjekt für Ihr linkes
Auge die optimale Bildschärfe erreicht.
(b) Visieren Sie nun dasselbe Beobachtungsobjekt an und
ziehen Sie den Einstellring (2) zum Auge hin heraus, bis er
einrastet*. Drehen Sie nun bei geschlossenem linken Auge
den Einstellring (2) so lange, bis Sie für das rechte Auge die
optimale Scharfstellung gefunden haben. Schieben Sie ab-
schließend den Einstellring wieder zurück*, wodurch Ihre
individuelle Schärfeneinstellung arretiert ist.
(c) Ihr MINOX Fernglas ist nun individuell auf die Sehleistung
Ihrer Augen abgestimmt.
(d) Für die Beobachtung verschiedener Objekte in unter-
schiedlichen Entfernungen werden Sie immer auch die Scharf-
stellung regulieren müssen. Dafür benutzen Sie jetzt bitte nur
noch den zentralen Mitteltrieb (3).
Achtung:
Bitte schauen Sie einem Fernglas nie in die Sonne, das kann
zu schweren Augenverletzungen führen.
*Hinweis: Beim HG 8x56 BR ist das Herausziehen
und Arretieren des Einstellrings (2) nicht möglich. Die
Dioptrien-Einstellung erfolgt über normales Drehen.
*Note: With the HG 8x56 BR you cannot pull out and
click-stop the adjusting ring (2). Diopter adjustment is
carried out by just turning the ring.
*Remarques: Avec le modèle MINOX HG 8x56 BR le
dégagement vers le haut et le blocage de l’anneau de
réglage (2) ne sont pas possibles. Le réglage dioptrique
s’effectue par une rotation normale.
1 1
2
3
77
Pour obtenir une vision optimale, il faut adapter l’optique de
la jumelle à la vue de chaque observateur. Pour cela, il faut
procéder comme suit:
(a) Tournez les deux bonnettes vers le haut (1). Visez tout
d’abord un objet fixe, situé dans le lointain. Puis, après avoir
fermé l’œil droit, tournez le bouton de commande central
(3) jusqu’à obtention d’une image nette de cet objet avec
votre œil gauche.
(b) Ensuite, toujours en visant le même objet, tirez (vers l’œil)
la bague de réglage (2) jusqu’à son encliquetage*. Puis,
avec l’œil gauche fermé, tournez la bague de réglage (2) de
l’oculaire droit jusqu’à obtention d’une mise au point optima-
le. Enfin, pour sauvegarder ce réglage individuel, replacez* la
bague de réglage dans sa position initiale.
(c) Désormais, votre jumelle MINOX est optimalement adap-
tée à la vision individuelle de vos yeux.
(d) Pour observer des objets situés à des distances différentes,
il suffit alors de focaliser respectivement à l’aide du bouton
central de commande et ce, en fonction de la distance de
chaque objet observé.
Attention :
Ne jamais regarder en direction du soleil avec une jumelle!
Cela pourrait occasionner de sérieux dommages aux yeux.
For pin-sharp definition you must adjust the optics of the
binoculars to your individual eye vision. To do this, please
proceed as follows:
a) Twist and extend both eyecups (1). Point to a far off, fixed
object. Close your right eye and turn the central focussing
wheel (3) until the object in view is in optimal focus for
your left eye.
(b) Now point to the same object and pull the adjusting
ring (2) towards your eye until the ring engages*. Now
close your left eye and pull out the adjusting ring (2) until
the object in view is perfectly focussed for your right eye.
Push the adjusting ring back in* to lock your individual eye
strength adjustment.
(c) Your MINOX binoculars are now set to the individual
vision of both eyes.
(d) For the observation of different objects at varying
distances you will always have to adjust the focusing.To do
this, please now just use the central focusing (3).
Caution:
Do not use binoculars to look into the sun, this could lead
to eye injuries.
88
Distanz-Skala
Distance scale
Échelle de distance
Mit Hilfe der Distanzskala auf dem Fokussierrad des Mittel-
triebes lässt sich der den Abstand zum anvisierten Objekt
grob ablesen.
Nachdem Sie die Schärfe durch Drehen des Mitteltriebes am
Fernglas wie gewünscht eingestellt haben, gibt Ihnen die Ska-
la auf dem Fokussierrad in Höhe der Punkt-Markierung Aus-
kunft über den Abstand zum scharf eingestellten Bereich.
Die Zahlen auf der Skala entsprechen dabei der Entfernung
in Metern.
30 m
99
L‘observateur peut déterminer approximativement la distance
de l‘objet visé grâce à l‘échelle graduée des distances indiquées
sur la bague de focalisation de la commande centrale.
Après avoir focalisé optimalement en faisant tourner la
commande centrale de la jumelle, l‘échelle graduée de la
bague de focalisation indiquera, à hauteur du point de
marquage, la distance par rapport au domaine de mise au
point déter-miné.
Les chiffres indiqués sur l‘échelle graduée correspondent à la
distance, en mètres.
Using the distance scale on the dial of the central focussing
wheel you can determine approximately the distance to the
object in view.
Once you have adjusted the desired sharpness by turning
the central focusing wheel on the binoculars, the scale on
the focusing dial indicates at the marked point the distance
to the area in focus.
The numbers on the scale correspond to the distance in
meters.
1010

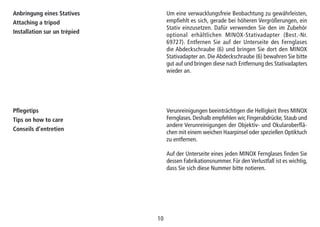

Anbringung eines Statives
Attaching a tripod
Installation sur un trépied
Um eine verwacklungsfreie Beobachtung zu gewährleisten,
empfiehlt es sich, gerade bei höheren Vergrößerungen, ein
Stativ einzusetzen. Dafür verwenden Sie den im Zubehör
optional erhältlichen MINOX-Stativadapter (Best.-Nr.
69727). Entfernen Sie auf der Unterseite des Fernglases
die Abdeckschraube (6) und bringen Sie dort den MINOX
Stativadapter an. Die Abdeckschraube (6) bewahren Sie bitte
gut auf und bringen diese nach Entfernung des Stativadapters
wieder an.
Pflegetips
Tips on how to care
Conseils d’entretien
Verunreinigungen beeinträchtigen die Helligkeit Ihres MINOX
Fernglases. Deshalb empfehlen wir, Fingerabdrücke, Staub und
andere Verunreinigungen der Objektiv- und Okularoberflä-
chen mit einem weichen Haarpinsel oder speziellen Optiktuch
zu entfernen.
Auf der Unterseite eines jeden MINOX Fernglases finden Sie
dessen Fabrikationsnummer. Für den Verlustfall ist es wichtig,
dass Sie sich diese Nummer bitte notieren.
1111

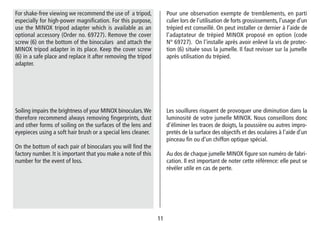

Pour une observation exempte de tremblements, en parti
culier lors de l’utilisation de forts grossissements, l’usage d’un
trépied est conseillé. On peut installer ce dernier à l’aide de
l’adaptateur de trépied MINOX proposé en option (code
N° 69727). On l’installe après avoir enlevé la vis de protec-
tion (6) située sous la jumelle. Il faut revisser sur la jumelle
après utilisation du trépied.
For shake-free viewing we recommend the use of a tripod,
especially for high-power magnification. For this purpose,
use the MINOX tripod adapter which is available as an
optional accessory (Order no. 69727). Remove the cover
screw (6) on the bottom of the binoculars and attach the
MINOX tripod adapter in its place. Keep the cover screw
(6) in a safe place and replace it after removing the tripod
adapter.
Les souillures risquent de provoquer une diminution dans la
luminosité de votre jumelle MINOX. Nous conseillons donc
d’éliminer les traces de doigts, la poussière ou autres impro-
pretés de la surface des objectifs et des oculaires à l’aide d’un
pinceau fin ou d’un chiffon optique spécial.
Au dos de chaque jumelle MINOX figure son numéro de fabri-
cation. Il est important de noter cette référence: elle peut se
révéler utile en cas de perte.
Soiling impairs the brightness of your MINOX binoculars.We
therefore recommend always removing fingerprints, dust
and other forms of soiling on the surfaces of the lens and
eyepieces using a soft hair brush or a special lens cleaner.
On the bottom of each pair of binoculars you will find the
factory number. It is important that you make a note of this
number for the event of loss.

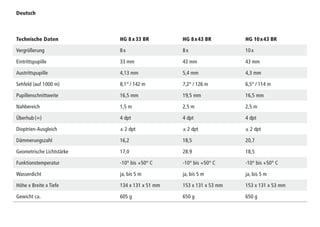

Deutsch
Technische Daten HG 8x33 BR HG 8x43 BR HG 10x43 BR
Vergrößerung 8 x 8 x 10 x
Eintrittspupille 33 mm 43 mm 43 mm
Austrittspupille 4,13 mm 5,4 mm 4,3 mm
Sehfeld (auf 1000 m) 8,1° / 142 m 7,2° / 126 m 6,5° / 114 m
Pupillenschnittweite 16,5 mm 19,5 mm 16,5 mm
Nahbereich 1,5 m 2,5 m 2,5 m
Überhub (∞) 4 dpt 4 dpt 4 dpt
Dioptrien-Ausgleich ± 2 dpt ± 2 dpt ± 2 dpt
Dämmerungszahl 16,2 18,5 20,7
Geometrische Lichtstärke 17,0 28.9 18,5
Funktionstemperatur -10° bis +50° C -10° bis +50° C -10° bis +50° C
Wasserdicht ja, bis 5 m ja, bis 5 m ja, bis 5 m
Höhe x Breite x Tiefe 134 x 131 x 51 mm 153 x 131 x 53 mm 153 x 131 x 53 mm
Gewicht ca. 605 g 650 g 650 g

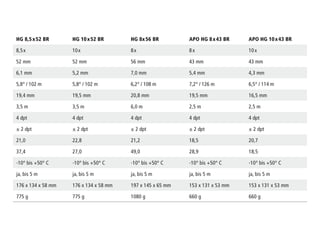

HG 8,5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8x43 BR APO HG 10x43 BR
8,5x 10x 8x 8 x 10 x
52 mm 52 mm 56 mm 43 mm 43 mm
6,1 mm 5,2 mm 7,0 mm 5,4 mm 4,3 mm
5,8° / 102 m 5,8° / 102 m 6,2° / 108 m 7,2° / 126 m 6,5° / 114 m
19,4 mm 19,5 mm 20,8 mm 19,5 mm 16,5 mm
3,5 m 3,5 m 6,0 m 2,5 m 2,5 m
4 dpt 4 dpt 4 dpt 4 dpt 4 dpt
± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt
21,0 22,8 21,2 18,5 20,7
37,4 27,0 49,0 28,9 18,5
-10° bis +50° C -10° bis +50° C -10° bis +50° C -10° bis +50° C -10° bis +50° C
ja, bis 5 m ja, bis 5 m ja, bis 5 m ja, bis 5 m ja, bis 5 m
176 x 134 x 58 mm 176 x 134 x 58 mm 197 x 145 x 65 mm 153 x 131 x 53 mm 153 x 131 x 53 mm
775 g 775 g 1080 g 660 g 660 g

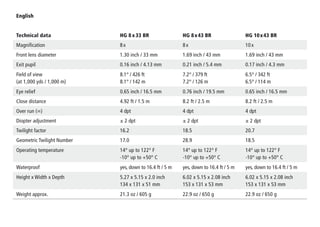

English
Technical data HG 8x33 BR HG 8x43 BR HG 10x43 BR
Magnification 8 x 8 x 10 x
Front lens diameter 1.30 inch / 33 mm 1.69 inch / 43 mm 1.69 inch / 43 mm
Exit pupil 0.16 inch / 4.13 mm 0.21 inch / 5.4 mm 0.17 inch / 4.3 mm
Field of view
(at 1,000 yds / 1,000 m)
8.1° / 426 ft
8.1° / 142 m
7.2° / 379 ft
7.2° / 126 m
6.5° / 342 ft
6.5° / 114 m
Eye relief 0.65 inch / 16.5 mm 0.76 inch / 19.5 mm 0.65 inch / 16.5 mm
Close distance 4.92 ft / 1.5 m 8.2 ft / 2.5 m 8.2 ft / 2.5 m
Over run (∞) 4 dpt 4 dpt 4 dpt
Diopter adjustment ± 2 dpt ± 2 dpt ± 2 dpt
Twilight factor 16.2 18.5 20.7
Geometric Twilight Number 17.0 28.9 18.5
Operating temperature 14° up to 122° F
-10° up to +50° C
14° up to 122° F
-10° up to +50° C
14° up to 122° F
-10° up to +50° C
Waterproof yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m
Height x Width x Depth 5.27 x 5.15 x 2.0 inch
134 x 131 x 51 mm
6.02 x 5.15 x 2.08 inch
153 x 131 x 53 mm
6.02 x 5.15 x 2.08 inch
153 x 131 x 53 mm
Weight approx. 21.3 oz / 605 g 22.9 oz / 650 g 22.9 oz / 650 g

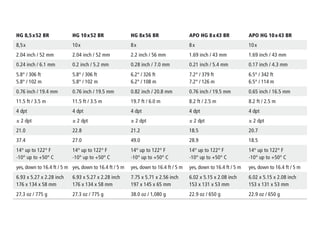

HG 8,5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8x43 BR APO HG 10x43 BR
8,5x 10x 8x 8 x 10 x
2.04 inch / 52 mm 2.04 inch / 52 mm 2.2 inch / 56 mm 1.69 inch / 43 mm 1.69 inch / 43 mm
0.24 inch / 6.1 mm 0.2 inch / 5.2 mm 0.28 inch / 7.0 mm 0.21 inch / 5.4 mm 0.17 inch / 4.3 mm
5.8° / 306 ft
5.8° / 102 m
5.8° / 306 ft
5.8° / 102 m
6.2° / 326 ft
6.2° / 108 m
7.2° / 379 ft
7.2° / 126 m
6.5° / 342 ft
6.5° / 114 m
0.76 inch / 19.4 mm 0.76 inch / 19.5 mm 0.82 inch / 20.8 mm 0.76 inch / 19.5 mm 0.65 inch / 16.5 mm
11.5 ft / 3.5 m 11.5 ft / 3.5 m 19.7 ft / 6.0 m 8.2 ft / 2.5 m 8.2 ft / 2.5 m
4 dpt 4 dpt 4 dpt 4 dpt 4 dpt
± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt
21.0 22.8 21.2 18.5 20.7
37.4 27.0 49.0 28.9 18.5
14° up to 122° F
-10° up to +50° C
14° up to 122° F
-10° up to +50° C
14° up to 122° F
-10° up to +50° C
14° up to 122° F
-10° up to +50° C
14° up to 122° F
-10° up to +50° C
yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m
6.93 x 5.27 x 2.28 inch
176 x 134 x 58 mm
6.93 x 5.27 x 2.28 inch
176 x 134 x 58 mm
7.75 x 5.71 x 2.56 inch
197 x 145 x 65 mm
6.02 x 5.15 x 2.08 inch
153 x 131 x 53 mm
6.02 x 5.15 x 2.08 inch
153 x 131 x 53 mm
27.3 oz / 775 g 27.3 oz / 775 g 38.0 oz / 1,080 g 22.9 oz / 650 g 22.9 oz / 650 g

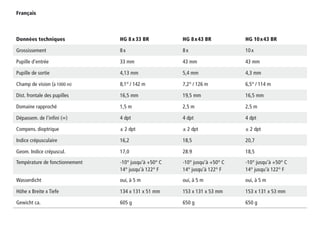

Français
Données techniques HG 8x33 BR HG 8x43 BR HG 10x43 BR
Grossissement 8 x 8 x 10 x
Pupille d’entrée 33 mm 43 mm 43 mm
Pupille de sortie 4,13 mm 5,4 mm 4,3 mm
Champ de vision (à 1000 m) 8,1° / 142 m 7,2° / 126 m 6,5° / 114 m
Dist. frontale des pupilles 16,5 mm 19,5 mm 16,5 mm
Domaine rapproché 1,5 m 2,5 m 2,5 m
Dépassem. de l’infini (∞) 4 dpt 4 dpt 4 dpt
Compens. dioptrique ± 2 dpt ± 2 dpt ± 2 dpt
Indice crépusculaire 16,2 18,5 20,7
Geom. Indice crépuscul. 17,0 28.9 18,5
Température de fonctionnement -10° jusqu‘à +50° C
14° jusqu‘à 122° F
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
Wasserdicht oui, à 5 m oui, à 5 m oui, à 5 m
Höhe x Breite x Tiefe 134 x 131 x 51 mm 153 x 131 x 53 mm 153 x 131 x 53 mm
Gewicht ca. 605 g 650 g 650 g
HG 8,5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8x43 BR APO HG 10x43 BR
8,5x 10x 8x 8 x 10 x
52 mm 52 mm 56 mm 43 mm 43 mm
6,1 mm 5,2 mm 7,0 mm 5,4 mm 4,3 mm
5,8° / 102 m 5,8° / 102 m 6,2° / 108 m 7,2° / 126 m 6,5° / 114 m
19,4 mm 19,5 mm 20,8 mm 19,5 mm 16,5 mm
3,5 m 3,5 m 6,0 m 2,5 m 2,5 m
4 dpt 4 dpt 4 dpt 4 dpt 4 dpt
± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt
21,0 22,8 21,2 18,5 20,7
37,4 27,0 49,0 28,9 18,5
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
-10° jusqu‘à +50° C
14° jusqu‘à 122° F
oui, à 5 m oui, à 5 m oui, à 5 m oui, à 5 m oui, à 5 m
176 x 134 x 58 mm 176 x 134 x 58 mm 197 x 145 x 65 mm 153 x 131 x 53 mm 153 x 131 x 53 mm
775 g 775 g 1080 g 660 g 660 g
1818

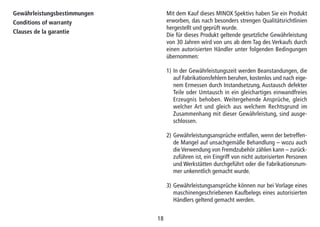

Gewährleistungsbestimmungen
Conditions of warranty
Clauses de la garantie
Mit dem Kauf dieses MINOX Spektivs haben Sie ein Produkt
erworben, das nach besonders strengen Qualitätsrichtlinien
hergestellt und geprüft wurde.
Die für dieses Produkt geltende gesetzliche Gewährleistung
von 30 Jahren wird von uns ab dem Tag des Verkaufs durch
einen autorisierten Händler unter folgenden Bedingungen
übernommen:
1) In der Gewährleistungszeit werden Beanstandungen, die
auf Fabrikationsfehlern beruhen, kostenlos und nach eige-
nem Ermessen durch Instandsetzung, Austausch defekter
Teile oder Umtausch in ein gleichartiges einwandfreies
Erzeugnis behoben. Weitergehende Ansprüche, gleich
welcher Art und gleich aus welchem Rechtsgrund im
Zusammenhang mit dieser Gewährleistung, sind ausge-
schlossen.
2) Gewährleistungsansprüche entfallen, wenn der betreffen-
de Mangel auf unsachgemäße Behandlung – wozu auch
die Verwendung von Fremdzubehör zählen kann – zurück-
zuführen ist, ein Eingriff von nicht autorisierten Personen
und Werkstätten durchgeführt oder die Fabrikationsnum-
mer unkenntlich gemacht wurde.
3) Gewährleistungsansprüche können nur bei Vorlage eines
maschinengeschriebenen Kaufbelegs eines autorisierten
Händlers geltend gemacht werden.
1919

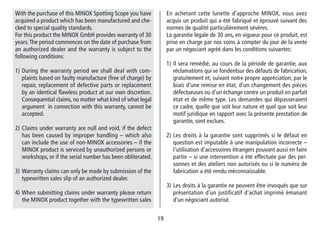

En achetant cette lunette d’approche MINOX, vous avez
acquis un produit qui a été fabriqué et éprouvé suivant des
normes de qualité particulièrement sévères.
La garantie légale de 30 ans, en vigueur pour ce produit, est
prise en charge par nos soins à compter du jour de la vente
par un négociant agréé dans les conditions suivantes:
1) Il sera remédié, au cours de la période de garantie, aux
réclamations qui se fondentsur des défauts de fabrication,
gratuitement et, suivant notre propre appréciation, par le
biais d‘une remise en état, d‘un changement des pièces
défectueuses ou d‘un échange contre un produit en parfait
état et de même type. Les demandes qui dé­passeraient
ce cadre, quelle que soit leur nature et quel que soit leur
motif juridique en rapport avec la présente prestation de
garantie, sont exclues.
2) Les droits à la garantie sont supprimés si le défaut en
question est imputable à une manipulation incorrecte –
l‘utilisation d‘accessoires étrangers pouvant aussi en faire
partie – si une intervention a été effectuée par des per-
sonnes et des ateliers non autorisés ou si le numéro de
fabrication a été rendu méconnaissable.
3) Les droits à la garantie ne peuvent être invoqués que sur
présentation d‘un justificatif d‘achat imprimé émanant
d‘un négociant autorisé.
With the purchase of this MINOX Spotting Scope you have
acquired a product which has been manufactured and che-
cked to special quality standards.
For this product the MINOX GmbH provides warranty of 30
years.The period commences on the date of purchase from
an authorized dealer and the warranty is subject to the
following conditions:
1) During the warranty period we shall deal with com-
plaints based on faulty manufacture (free of charge) by
repair, replacement of defective parts or replacement
by an identical flawless product at our own discretion.
Consequential claims, no matter what kind of what legal
argument in connection with this warranty, cannot be
accepted.
2) Claims under warranty are null and void, if the defect
has been caused by improper handling – which also
can include the use of non-MINOX accessories – if the
MINOX product is serviced by unauthorized persons or
workshops, or if the serial number has been obliterated.
3) Warranty claims can only be made by submission of the
typewritten sales slip of an authorized dealer.
4) When submitting claims under warranty please return
the MINOX product together with the typewritten sales
2020
Gewährleistungsbestimmungen
Conditions of warranty
Clauses de la garantie
4) Bei Inanspruchnahme der Gewährleistung leiten Sie bitte
die MINOX Kamera zusammen mit dem Original des ma-
schinengeschriebenen Kaufbelegs und einer Schilderung
der Beanstandung dem Kundendienst der MINOX GmbH
oder einer Landesvertretung zu.
5) Touristen steht im Bedarfsfalle unter Vorlage des ma-
schinengeschriebenen Kauf­be­legs die Vertretung des
jeweiligen Reiselandes gemäß den Regelungen zur Ge-
währleistung der MINOX GmbH zur Verfügung.
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar, Germany
Tel.: +49 (0) 6441 / 917-0
Fax: +49 (0) 6441 / 917-612
e-mail: info@minox.com
www.minox.com
2321
4) En cas de recours à la garantie, veuillez faire parvenir la
caméra MINOX, accompagnée de l‘original du justifi­catif
d‘achat imprimé et d‘un exposé de la réclamation, au
service clients de la MINOX GmbH ou à une succursale
régionale.
5) En cas de besoin, la succursale du pays de destination
correspondant se tient à la dispo­sition des touristes, con-
formément aux règles qui régissent la prestation de ga-
rantie de la MINOX GmbH, sur présentation du justifi­catif
d‘achat imprimé.
slip and a description of the claim to the MINOX GmbH
or MINOX agency.
5) Tourists may, if required, make use of the Agency of the
country in which they are travelling (within the terms of
the Warranty of the MINOX GmbH) by presenting the
typewritten sales slip.

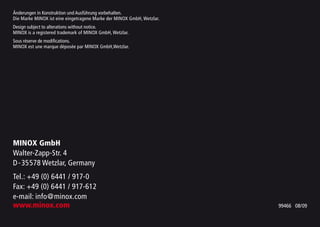

Änderungen in Konstruktion und Ausführung vorbehalten.
Die Marke MINOX ist eine eingetragene Marke der MINOX GmbH, Wetzlar.
Design subject to alterations without notice.
MINOX is a registered trademark of MINOX GmbH, Wetzlar.
Sous réserve de modifications.
MINOX est une marque déposée par MINOX GmbH,Wetzlar.
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar, Germany
Tel.: +49 (0) 6441 / 917-0
Fax: +49 (0) 6441 / 917-612
e-mail: info@minox.com
www.minox.com 99466 08/09

Weitere ähnliche Inhalte

Was ist angesagt?

Instructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics TradeInstructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics Trade
Optics-Trade

Instruction Manual | Celestron UpClose Binoculars | Optics Trade
Instruction Manual | Celestron UpClose Binoculars | Optics TradeInstruction Manual | Celestron UpClose Binoculars | Optics Trade
Instruction Manual | Celestron UpClose Binoculars | Optics Trade
Optics-Trade

Instructions MINOX MD 62 Series | Optics Trade
Instructions MINOX MD 62 Series | Optics TradeInstructions MINOX MD 62 Series | Optics Trade
Instructions MINOX MD 62 Series | Optics Trade
Optics-Trade

Instructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics TradeInstructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics Trade
Optics-Trade

Instruction Manual | Celestron Nature DX Binoculars | Optics Trade
Instruction Manual | Celestron Nature DX Binoculars | Optics TradeInstruction Manual | Celestron Nature DX Binoculars | Optics Trade
Instruction Manual | Celestron Nature DX Binoculars | Optics Trade
Optics-Trade

Instructions MEOPTA MeoStar S1 75 Spotting Scope | Optics Trade
Instructions MEOPTA MeoStar S1 75 Spotting Scope | Optics TradeInstructions MEOPTA MeoStar S1 75 Spotting Scope | Optics Trade
Instructions MEOPTA MeoStar S1 75 Spotting Scope | Optics Trade
Optics-Trade

Instructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics TradeInstructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics Trade
Optics-Trade

Instruction Manual | Kite Optics Bonelli 2.0 | Optics Trade
Instruction Manual | Kite Optics Bonelli 2.0 | Optics TradeInstruction Manual | Kite Optics Bonelli 2.0 | Optics Trade
Instruction Manual | Kite Optics Bonelli 2.0 | Optics Trade
Optics-Trade

Instructions MINOX ZE 5i Series | Optics Trade
Instructions MINOX ZE 5i Series | Optics TradeInstructions MINOX ZE 5i Series | Optics Trade
Instructions MINOX ZE 5i Series | Optics Trade
Optics-Trade

Catalog DOERR Danubia | Optics Trade | 2015
Catalog DOERR Danubia | Optics Trade | 2015Catalog DOERR Danubia | Optics Trade | 2015
Catalog DOERR Danubia | Optics Trade | 2015
Optics-Trade

Instructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics TradeInstructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics Trade
Optics-Trade

Instruction Manual | Kite Optics Cervus HD | Optics Trade
Instruction Manual | Kite Optics Cervus HD | Optics TradeInstruction Manual | Kite Optics Cervus HD | Optics Trade
Instruction Manual | Kite Optics Cervus HD | Optics Trade
Optics-Trade

Instructions BUSHNELL Nature View Spotting Scope | Optics Trade
Instructions BUSHNELL Nature View Spotting Scope | Optics TradeInstructions BUSHNELL Nature View Spotting Scope | Optics Trade
Instructions BUSHNELL Nature View Spotting Scope | Optics Trade
Optics-Trade

Instruction Manual | Kite Optics Compact | Optics Trade
Instruction Manual | Kite Optics Compact | Optics TradeInstruction Manual | Kite Optics Compact | Optics Trade
Instruction Manual | Kite Optics Compact | Optics Trade
Optics-Trade

Technical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics TradeTechnical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics Trade
Optics-Trade

Instruction manual LEICA Geovid HD-R | Optics Trade
Instruction manual LEICA Geovid HD-R | Optics TradeInstruction manual LEICA Geovid HD-R | Optics Trade
Instruction manual LEICA Geovid HD-R | Optics Trade
Optics-Trade

Instruction manual | Noblex Advanced Binoculars | Optics Trade
Instruction manual | Noblex Advanced Binoculars | Optics TradeInstruction manual | Noblex Advanced Binoculars | Optics Trade
Instruction manual | Noblex Advanced Binoculars | Optics Trade
Optics-Trade

Instruction manual | Noblex B/GA Binoculars | Optics Trade
Instruction manual | Noblex B/GA Binoculars | Optics TradeInstruction manual | Noblex B/GA Binoculars | Optics Trade
Instruction manual | Noblex B/GA Binoculars | Optics Trade
Optics-Trade

Instructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics TradeInstructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics Trade
Optics-Trade

Instructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics TradeInstructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics Trade
Optics-Trade


Was ist angesagt? (20)

Instructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics TradeInstructions MINOX Binoculars Strap | Optics Trade
Instructions MINOX Binoculars Strap | Optics Trade

Instruction Manual | Celestron UpClose Binoculars | Optics Trade
Instruction Manual | Celestron UpClose Binoculars | Optics TradeInstruction Manual | Celestron UpClose Binoculars | Optics Trade
Instruction Manual | Celestron UpClose Binoculars | Optics Trade

Instructions MINOX MD 62 Series | Optics Trade
Instructions MINOX MD 62 Series | Optics TradeInstructions MINOX MD 62 Series | Optics Trade
Instructions MINOX MD 62 Series | Optics Trade

Instructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics TradeInstructions MINOX ZA 5i Series | Optics Trade
Instructions MINOX ZA 5i Series | Optics Trade

Instruction Manual | Celestron Nature DX Binoculars | Optics Trade
Instruction Manual | Celestron Nature DX Binoculars | Optics TradeInstruction Manual | Celestron Nature DX Binoculars | Optics Trade
Instruction Manual | Celestron Nature DX Binoculars | Optics Trade

Instructions MEOPTA MeoStar S1 75 Spotting Scope | Optics Trade
Instructions MEOPTA MeoStar S1 75 Spotting Scope | Optics TradeInstructions MEOPTA MeoStar S1 75 Spotting Scope | Optics Trade
Instructions MEOPTA MeoStar S1 75 Spotting Scope | Optics Trade

Instructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics TradeInstructions MINOX BN 7x50 | Optics Trade
Instructions MINOX BN 7x50 | Optics Trade

Instruction Manual | Kite Optics Bonelli 2.0 | Optics Trade
Instruction Manual | Kite Optics Bonelli 2.0 | Optics TradeInstruction Manual | Kite Optics Bonelli 2.0 | Optics Trade
Instruction Manual | Kite Optics Bonelli 2.0 | Optics Trade

Instructions MINOX ZE 5i Series | Optics Trade
Instructions MINOX ZE 5i Series | Optics TradeInstructions MINOX ZE 5i Series | Optics Trade
Instructions MINOX ZE 5i Series | Optics Trade

Catalog DOERR Danubia | Optics Trade | 2015
Catalog DOERR Danubia | Optics Trade | 2015Catalog DOERR Danubia | Optics Trade | 2015
Catalog DOERR Danubia | Optics Trade | 2015

Instructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics TradeInstructions MINOX MD 50 Series | Optics Trade
Instructions MINOX MD 50 Series | Optics Trade

Instruction Manual | Kite Optics Cervus HD | Optics Trade
Instruction Manual | Kite Optics Cervus HD | Optics TradeInstruction Manual | Kite Optics Cervus HD | Optics Trade
Instruction Manual | Kite Optics Cervus HD | Optics Trade

Instructions BUSHNELL Nature View Spotting Scope | Optics Trade
Instructions BUSHNELL Nature View Spotting Scope | Optics TradeInstructions BUSHNELL Nature View Spotting Scope | Optics Trade
Instructions BUSHNELL Nature View Spotting Scope | Optics Trade

Instruction Manual | Kite Optics Compact | Optics Trade
Instruction Manual | Kite Optics Compact | Optics TradeInstruction Manual | Kite Optics Compact | Optics Trade
Instruction Manual | Kite Optics Compact | Optics Trade

Technical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics TradeTechnical data MINOX MS 8x25 | Optics Trade
Technical data MINOX MS 8x25 | Optics Trade

Instruction manual LEICA Geovid HD-R | Optics Trade
Instruction manual LEICA Geovid HD-R | Optics TradeInstruction manual LEICA Geovid HD-R | Optics Trade
Instruction manual LEICA Geovid HD-R | Optics Trade

Instruction manual | Noblex Advanced Binoculars | Optics Trade
Instruction manual | Noblex Advanced Binoculars | Optics TradeInstruction manual | Noblex Advanced Binoculars | Optics Trade
Instruction manual | Noblex Advanced Binoculars | Optics Trade

Instruction manual | Noblex B/GA Binoculars | Optics Trade
Instruction manual | Noblex B/GA Binoculars | Optics TradeInstruction manual | Noblex B/GA Binoculars | Optics Trade
Instruction manual | Noblex B/GA Binoculars | Optics Trade

Instructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics TradeInstructions MINOX BD-BR 24mm, 25mm | Optics Trade
Instructions MINOX BD-BR 24mm, 25mm | Optics Trade

Instructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics TradeInstructions MINOX ZV 3 Series | Optics Trade
Instructions MINOX ZV 3 Series | Optics Trade


Andere mochten auch

Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade
Optics-Trade

Warranty MINOX | Optics Trade
Warranty MINOX | Optics TradeWarranty MINOX | Optics Trade
Warranty MINOX | Optics Trade
Optics-Trade

Catalog Steiner | Optics Trade | 2016
Catalog Steiner | Optics Trade | 2016Catalog Steiner | Optics Trade | 2016
Catalog Steiner | Optics Trade | 2016
Optics-Trade

Instruction manual | Athlon | Argos Riflescopes | Optics Trade
Instruction manual | Athlon | Argos Riflescopes | Optics TradeInstruction manual | Athlon | Argos Riflescopes | Optics Trade
Instruction manual | Athlon | Argos Riflescopes | Optics Trade
Optics-Trade

Technical data MINOX BL/HD | Optics Trade
Technical data MINOX BL/HD | Optics TradeTechnical data MINOX BL/HD | Optics Trade
Technical data MINOX BL/HD | Optics Trade
Optics-Trade

Technical data STEINER SkyHawk 3.0 | Optics Trade
Technical data STEINER SkyHawk 3.0 | Optics TradeTechnical data STEINER SkyHawk 3.0 | Optics Trade
Technical data STEINER SkyHawk 3.0 | Optics Trade
Optics-Trade

Catalog KAPS Binoculars | Optics Trade | 2010
Catalog KAPS Binoculars | Optics Trade | 2010Catalog KAPS Binoculars | Optics Trade | 2010
Catalog KAPS Binoculars | Optics Trade | 2010
Optics-Trade

Catalog KOWA Binoculars | Optics Trade
Catalog KOWA Binoculars | Optics TradeCatalog KOWA Binoculars | Optics Trade
Catalog KOWA Binoculars | Optics Trade
Optics-Trade

Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015
Optics-Trade

Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...
Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...
Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...
Optics-Trade

Instruction manual | Athlon Talos Neos Riflescopes | Optics Trade
Instruction manual | Athlon Talos Neos Riflescopes | Optics TradeInstruction manual | Athlon Talos Neos Riflescopes | Optics Trade
Instruction manual | Athlon Talos Neos Riflescopes | Optics Trade
Optics-Trade

Warranty KOWA | Optics Trade
Warranty KOWA | Optics TradeWarranty KOWA | Optics Trade
Warranty KOWA | Optics Trade
Optics-Trade

Catalog VORTEX Birding Optics | Optics Trade | 2014
Catalog VORTEX Birding Optics | Optics Trade | 2014Catalog VORTEX Birding Optics | Optics Trade | 2014
Catalog VORTEX Birding Optics | Optics Trade | 2014
Optics-Trade

Instructions NIKON Monarch III Riflescope | Optics Trade
Instructions NIKON Monarch III Riflescope | Optics TradeInstructions NIKON Monarch III Riflescope | Optics Trade
Instructions NIKON Monarch III Riflescope | Optics Trade
Optics-Trade

Instruction Manual | Burris Fullfield E1 RifleScopes | Optics Trade
Instruction Manual | Burris Fullfield E1 RifleScopes | Optics TradeInstruction Manual | Burris Fullfield E1 RifleScopes | Optics Trade
Instruction Manual | Burris Fullfield E1 RifleScopes | Optics Trade
Optics-Trade

Instructions STEINER Binoculars | Optics Trade
Instructions STEINER Binoculars | Optics TradeInstructions STEINER Binoculars | Optics Trade
Instructions STEINER Binoculars | Optics Trade
Optics-Trade

Hunting Catalog STEINER | Optics Trade | 2015
Hunting Catalog STEINER | Optics Trade | 2015Hunting Catalog STEINER | Optics Trade | 2015
Hunting Catalog STEINER | Optics Trade | 2015
Optics-Trade

Warranty KAPS | Optics Trade
Warranty KAPS | Optics TradeWarranty KAPS | Optics Trade
Warranty KAPS | Optics Trade
Optics-Trade

Catalog MINOX Riflescopes | Optics Trade |
Catalog MINOX Riflescopes | Optics Trade |Catalog MINOX Riflescopes | Optics Trade |
Catalog MINOX Riflescopes | Optics Trade |
Optics-Trade

Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015
Optics-Trade


Andere mochten auch (20)

Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade Catalog MINOX Binoculars | Optics Trade
Catalog MINOX Binoculars | Optics Trade

Warranty MINOX | Optics Trade
Warranty MINOX | Optics TradeWarranty MINOX | Optics Trade
Warranty MINOX | Optics Trade

Catalog Steiner | Optics Trade | 2016
Catalog Steiner | Optics Trade | 2016Catalog Steiner | Optics Trade | 2016
Catalog Steiner | Optics Trade | 2016

Instruction manual | Athlon | Argos Riflescopes | Optics Trade
Instruction manual | Athlon | Argos Riflescopes | Optics TradeInstruction manual | Athlon | Argos Riflescopes | Optics Trade
Instruction manual | Athlon | Argos Riflescopes | Optics Trade

Technical data MINOX BL/HD | Optics Trade
Technical data MINOX BL/HD | Optics TradeTechnical data MINOX BL/HD | Optics Trade
Technical data MINOX BL/HD | Optics Trade

Technical data STEINER SkyHawk 3.0 | Optics Trade
Technical data STEINER SkyHawk 3.0 | Optics TradeTechnical data STEINER SkyHawk 3.0 | Optics Trade
Technical data STEINER SkyHawk 3.0 | Optics Trade

Catalog KAPS Binoculars | Optics Trade | 2010
Catalog KAPS Binoculars | Optics Trade | 2010Catalog KAPS Binoculars | Optics Trade | 2010
Catalog KAPS Binoculars | Optics Trade | 2010

Catalog KOWA Binoculars | Optics Trade
Catalog KOWA Binoculars | Optics TradeCatalog KOWA Binoculars | Optics Trade
Catalog KOWA Binoculars | Optics Trade

Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015Catalog DÖRR Danubia | Optics Trade | 2015
Catalog DÖRR Danubia | Optics Trade | 2015

Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...
Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...
Instructions BUSHNELL Fusion 1 Mile ARC Laser Rangefinder Binoculars | Optics...

Instruction manual | Athlon Talos Neos Riflescopes | Optics Trade
Instruction manual | Athlon Talos Neos Riflescopes | Optics TradeInstruction manual | Athlon Talos Neos Riflescopes | Optics Trade
Instruction manual | Athlon Talos Neos Riflescopes | Optics Trade

Warranty KOWA | Optics Trade
Warranty KOWA | Optics TradeWarranty KOWA | Optics Trade
Warranty KOWA | Optics Trade

Catalog VORTEX Birding Optics | Optics Trade | 2014
Catalog VORTEX Birding Optics | Optics Trade | 2014Catalog VORTEX Birding Optics | Optics Trade | 2014
Catalog VORTEX Birding Optics | Optics Trade | 2014

Instructions NIKON Monarch III Riflescope | Optics Trade
Instructions NIKON Monarch III Riflescope | Optics TradeInstructions NIKON Monarch III Riflescope | Optics Trade
Instructions NIKON Monarch III Riflescope | Optics Trade

Instruction Manual | Burris Fullfield E1 RifleScopes | Optics Trade
Instruction Manual | Burris Fullfield E1 RifleScopes | Optics TradeInstruction Manual | Burris Fullfield E1 RifleScopes | Optics Trade
Instruction Manual | Burris Fullfield E1 RifleScopes | Optics Trade

Instructions STEINER Binoculars | Optics Trade
Instructions STEINER Binoculars | Optics TradeInstructions STEINER Binoculars | Optics Trade
Instructions STEINER Binoculars | Optics Trade

Hunting Catalog STEINER | Optics Trade | 2015
Hunting Catalog STEINER | Optics Trade | 2015Hunting Catalog STEINER | Optics Trade | 2015
Hunting Catalog STEINER | Optics Trade | 2015

Warranty KAPS | Optics Trade
Warranty KAPS | Optics TradeWarranty KAPS | Optics Trade
Warranty KAPS | Optics Trade

Catalog MINOX Riflescopes | Optics Trade |
Catalog MINOX Riflescopes | Optics Trade |Catalog MINOX Riflescopes | Optics Trade |
Catalog MINOX Riflescopes | Optics Trade |

Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015Catalog NIKON Hunting | Optics Trade | 2015
Catalog NIKON Hunting | Optics Trade | 2015


Ähnlich wie Instructions MINOX HG Series | Optics Trade

Instructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics TradeInstructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics Trade
Optics-Trade

Instructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics TradeInstructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics Trade
Optics-Trade

Instruction manual | Kowa BD56 Prominar | Optics Trade
Instruction manual | Kowa BD56 Prominar | Optics TradeInstruction manual | Kowa BD56 Prominar | Optics Trade
Instruction manual | Kowa BD56 Prominar | Optics Trade
Optics-Trade

Instruction Manual | Kite Optics Ibis ED | Optics Trade
Instruction Manual | Kite Optics Ibis ED | Optics TradeInstruction Manual | Kite Optics Ibis ED | Optics Trade
Instruction Manual | Kite Optics Ibis ED | Optics Trade
Optics-Trade

Instructions BUSHNELL Bear Grylls Binoculars | Optics Trade
Instructions BUSHNELL Bear Grylls Binoculars | Optics TradeInstructions BUSHNELL Bear Grylls Binoculars | Optics Trade
Instructions BUSHNELL Bear Grylls Binoculars | Optics Trade
Optics-Trade

Instructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics TradeInstructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics Trade
Optics-Trade

Instruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics TradeInstruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics Trade
Optics-Trade

Instruction manual | Minox ZP8 | Optics Trade
Instruction manual | Minox ZP8 | Optics TradeInstruction manual | Minox ZP8 | Optics Trade
Instruction manual | Minox ZP8 | Optics Trade
Optics-Trade

Instruction manual | Hawke Airmax | Optics Trade
Instruction manual | Hawke Airmax | Optics TradeInstruction manual | Hawke Airmax | Optics Trade
Instruction manual | Hawke Airmax | Optics Trade
Optics-Trade

Instruction Manual | Celestron Cometron Binoculars | Optics Trade
Instruction Manual | Celestron Cometron Binoculars | Optics TradeInstruction Manual | Celestron Cometron Binoculars | Optics Trade
Instruction Manual | Celestron Cometron Binoculars | Optics Trade
Optics-Trade

Instructions MINOX ZA3, ZA5 | Optics Trade
Instructions MINOX ZA3, ZA5 | Optics TradeInstructions MINOX ZA3, ZA5 | Optics Trade
Instructions MINOX ZA3, ZA5 | Optics Trade
Optics-Trade

Instructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics TradeInstructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics Trade
Optics-Trade

Instructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics TradeInstructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics Trade
Optics-Trade

Instruction Manual | Kite Optics Petrel | Optics Trade
Instruction Manual | Kite Optics Petrel | Optics TradeInstruction Manual | Kite Optics Petrel | Optics Trade
Instruction Manual | Kite Optics Petrel | Optics Trade
Optics-Trade

Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics TradeInstruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Optics-Trade

Instruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics TradeInstruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics Trade
Optics-Trade

Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics TradeInstruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Optics-Trade

Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics TradeInstruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Optics-Trade

Instruction Manual | Kite Optics | Optics Trade
Instruction Manual | Kite Optics | Optics TradeInstruction Manual | Kite Optics | Optics Trade
Instruction Manual | Kite Optics | Optics Trade
Optics-Trade

Trophy Riflescopes Instruction Manual | Optics Trade
Trophy Riflescopes Instruction Manual | Optics TradeTrophy Riflescopes Instruction Manual | Optics Trade
Trophy Riflescopes Instruction Manual | Optics Trade
Optics-Trade


Ähnlich wie Instructions MINOX HG Series | Optics Trade (20)

Instructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics TradeInstructions MINOX BF Series | Optics Trade
Instructions MINOX BF Series | Optics Trade

Instructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics TradeInstructions MINOX BD 7x28 IF | Optics Trade
Instructions MINOX BD 7x28 IF | Optics Trade

Instruction manual | Kowa BD56 Prominar | Optics Trade
Instruction manual | Kowa BD56 Prominar | Optics TradeInstruction manual | Kowa BD56 Prominar | Optics Trade
Instruction manual | Kowa BD56 Prominar | Optics Trade

Instruction Manual | Kite Optics Ibis ED | Optics Trade
Instruction Manual | Kite Optics Ibis ED | Optics TradeInstruction Manual | Kite Optics Ibis ED | Optics Trade
Instruction Manual | Kite Optics Ibis ED | Optics Trade

Instructions BUSHNELL Bear Grylls Binoculars | Optics Trade
Instructions BUSHNELL Bear Grylls Binoculars | Optics TradeInstructions BUSHNELL Bear Grylls Binoculars | Optics Trade
Instructions BUSHNELL Bear Grylls Binoculars | Optics Trade

Instructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics TradeInstructions MINOX ZA HD Series | Optics Trade
Instructions MINOX ZA HD Series | Optics Trade

Instruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics TradeInstruction manual | Minox Rapid | Optics Trade
Instruction manual | Minox Rapid | Optics Trade

Instruction manual | Minox ZP8 | Optics Trade
Instruction manual | Minox ZP8 | Optics TradeInstruction manual | Minox ZP8 | Optics Trade
Instruction manual | Minox ZP8 | Optics Trade

Instruction manual | Hawke Airmax | Optics Trade
Instruction manual | Hawke Airmax | Optics TradeInstruction manual | Hawke Airmax | Optics Trade
Instruction manual | Hawke Airmax | Optics Trade

Instruction Manual | Celestron Cometron Binoculars | Optics Trade
Instruction Manual | Celestron Cometron Binoculars | Optics TradeInstruction Manual | Celestron Cometron Binoculars | Optics Trade
Instruction Manual | Celestron Cometron Binoculars | Optics Trade

Instructions MINOX ZA3, ZA5 | Optics Trade
Instructions MINOX ZA3, ZA5 | Optics TradeInstructions MINOX ZA3, ZA5 | Optics Trade
Instructions MINOX ZA3, ZA5 | Optics Trade

Instructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics TradeInstructions BUSHNELL Elite Riflescope | Optics Trade
Instructions BUSHNELL Elite Riflescope | Optics Trade

Instructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics TradeInstructions BUSHNELL Banner Riflescope | Optics Trade
Instructions BUSHNELL Banner Riflescope | Optics Trade

Instruction Manual | Kite Optics Petrel | Optics Trade
Instruction Manual | Kite Optics Petrel | Optics TradeInstruction Manual | Kite Optics Petrel | Optics Trade
Instruction Manual | Kite Optics Petrel | Optics Trade

Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics TradeInstruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade
Instruction Manual | Hawke Vantage IR 1-4x20 | Optics Trade

Instruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics TradeInstruction Manual | Hawke Vantage Riflescope | Optics Trade
Instruction Manual | Hawke Vantage Riflescope | Optics Trade

Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics TradeInstruction manual | Hawke Vantage Rifle Scopes | Optics Trade
Instruction manual | Hawke Vantage Rifle Scopes | Optics Trade

Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics TradeInstruction Manual | Celestron TrailSeeker Binoculars | Optics Trade
Instruction Manual | Celestron TrailSeeker Binoculars | Optics Trade

Instruction Manual | Kite Optics | Optics Trade
Instruction Manual | Kite Optics | Optics TradeInstruction Manual | Kite Optics | Optics Trade
Instruction Manual | Kite Optics | Optics Trade

Trophy Riflescopes Instruction Manual | Optics Trade
Trophy Riflescopes Instruction Manual | Optics TradeTrophy Riflescopes Instruction Manual | Optics Trade
Trophy Riflescopes Instruction Manual | Optics Trade


Mehr von Optics-Trade

Technical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics TradeTechnical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics Trade
Optics-Trade

Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics TradeTechnical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics TradeTechnical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics TradeTechnical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics TradeTechnical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics TradeTechnical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics TradeTechnical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics Trade
Optics-Trade

Technical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics TradeTechnical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics Trade
Optics-Trade

Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics TradeInstruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Optics-Trade

Technical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics TradeTechnical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics Trade
Optics-Trade

Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics TradeInstruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Optics-Trade

Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics TradeInstruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Optics-Trade

Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics TradeFlyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Optics-Trade

Quick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics TradeQuick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics Trade
Optics-Trade

Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics TradeInstruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Optics-Trade

Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics TradeInstruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Optics-Trade

Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics TradeInstruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Optics-Trade

Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics TradeInstruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Optics-Trade

Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics TradeInstruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Optics-Trade

Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics TradeInsrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Optics-Trade


Mehr von Optics-Trade (20)

Technical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics TradeTechnical Data | Swarovski NL Pure 52 | Optics Trade
Technical Data | Swarovski NL Pure 52 | Optics Trade

Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics TradeTechnical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade
Technical Data | Sig Sauer Easy6 BDX 1-6x24 | Optics Trade

Technical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics TradeTechnical Data | ThermTec Wild 650L | Optics Trade
Technical Data | ThermTec Wild 650L | Optics Trade

Technical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics TradeTechnical Data | ThermTec Wild 635L | Optics Trade
Technical Data | ThermTec Wild 635L | Optics Trade

Technical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics TradeTechnical Data | ThermTec Wild 650 | Optics Trade
Technical Data | ThermTec Wild 650 | Optics Trade

Technical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics TradeTechnical Data | ThermTec Wild 635 | Optics Trade
Technical Data | ThermTec Wild 635 | Optics Trade

Technical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics TradeTechnical Data | ThermTec Wild 335 | Optics Trade
Technical Data | ThermTec Wild 335 | Optics Trade

Technical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics TradeTechnical Data | ThermTec Wild 325 | Optics Trade
Technical Data | ThermTec Wild 325 | Optics Trade

Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics TradeInstruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade
Instruction Manual | ThermTec Wild Thermal Monoculars | Optics Trade

Technical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics TradeTechnical Data | ThermTec Hunt 335 | Optics Trade
Technical Data | ThermTec Hunt 335 | Optics Trade

Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics TradeInstruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade
Instruction Manual | ThermTec Hunt Thermal Clip-On Series | Optics Trade

Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics TradeInstruction Manual | Steiner eRanger LRF 10x42 | Optics Trade
Instruction Manual | Steiner eRanger LRF 10x42 | Optics Trade

Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics TradeFlyer | Guide DN Series Handheld Digital Binoculars | Optics Trade
Flyer | Guide DN Series Handheld Digital Binoculars | Optics Trade

Quick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics TradeQuick Start Guide | Guide TB Series | Optics Trade
Quick Start Guide | Guide TB Series | Optics Trade

Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics TradeInstruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade
Instruction Manual | Pard FD1 Digital NV Front Attachment | Optics Trade

Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics TradeInstruction Manual | EOTech Vudu X 2-12x40 | Optics Trade
Instruction Manual | EOTech Vudu X 2-12x40 | Optics Trade

Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics TradeInstruction Manual | EOTech Vudu X 1-6x24 | Optics Trade
Instruction Manual | EOTech Vudu X 1-6x24 | Optics Trade

Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics TradeInstruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade
Instruction Manual | Nightforce CFS 6-36x50 F1 | Optics Trade

Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics TradeInstruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade
Instruction Manual | Athlon Cronus Tactical G2 ED 7-42x60 | Optics Trade

Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics TradeInsrtuction Manual | Swarovski CL Companion Habicht | Optics Trade
Insrtuction Manual | Swarovski CL Companion Habicht | Optics Trade


Instructions MINOX HG Series | Optics Trade

  • 1. Bedienungsanleitung Instruction manual Mode d’emploi HG 8x33 BR HG 8 x43 BR HG 10x43 BR HG 8.5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8 x43 BR APO HG 10x43 BR
  • 2. MADE IN GERMANY HG 8x33 BR HG 8 x43 BR HG 10x43 BR HG 8.5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8 x43 BR APO HG 10x43 BR
  • 4. 1. Okulare mit drehbaren Augenmuscheln 2. Einstellring für Dioptrien-Ausgleich 3. Zentraler Mitteltrieb (Fokussierrad) 4. Zusammenfaltbare Rohre 5. Objektiv 6. Stativgewinde (unter Abdeckschraube) Bedienungselemente Operating parts Les différentes pièces servantes à l’utilisation Kundendienst Customer Service Service après-vente Im Schadensfall steht Ihnen unser Kundendienst unter folgen- der Adresse zur Verfügung: MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar Tel.: +49 (0) 6441 / 917-0 e-mail: info@minox.com Im Ausland wenden Sie sich bitte an unsere autorisierten Kundendienstwerkstätten oder an eine unserer MINOX Vertretungen. Die Adressen der Vertretungen finden Sie auf unserer Internetseite http://www.minox.com
  • 5. 1 1. Oculaire avec oeillères rabattables 2. Compensation dioptrique 3. Molette centrale 4. Tubes repliables 5. Objectif 6. Adaptateur de trépied (Vis de protection) En cas d’endommagement, notre service après-vente se tient à votre disposition à l’adresse suivante: MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar,Allemagne Tel.: +49 (0) 6441 / 917-0 e-mail: info@minox.com À l’étranger, veuillez contacter un de nos ateliers de service après-vente ou une de nos agences MINOX. Pour les adresses de nos représentations, veuillez consulter notre site sur Internet: http://www.minox.com 1. Eyepieces with adjustable eyecups 2. Diopter compensation 3. Central drive 4. Collapsible tubes 5. Lens 6. Tripod adapter (Cover screw) If your binoculars need servicing, please contact our customer service at the following address: MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar, Germany Tel.: +49 (0) 6441 / 917-0 e-mail: info@minox.com For our customers abroad: Please contact one of our authorized service shops or one of our MINOX agencies.You will find the addresses of our agencies on our website http://www.minox.com
  • 6. 22 Einleitung Introduction Présentation Mit einem Fernglas aus dem Hause MINOX haben Sie sich für ein Produkt von höchster optischer und feinmechanischer Qualität entschieden. Diese Anleitung soll Ihnen helfen, das Leistungsspektrum Ihres MINOX Fernglases optimal zu nutzen. Wir wünschen Ihnen mit Ihrem neuen MINOX Fernglas viel Freude! Chlorfrei gebleichtes Papier Paper bleached without chlorine Papier blanchi sans addition de chlore Deutsch
  • 7. 33 Avec une jumelle MINOX vous avez opté pour un produit qui se distingue par la qualité supérieure de son optique et de sa mécanique de précision. Cette notice d’utilisation vous aidera à exploiter optimalement les multiples performances que recèle cette jumelle. Nous vous souhaitons beaucoup de plaisir lors de vos observations avec votre nouvelle jumelle MINOX ! Français With these binoculars from MINOX you have chosen a product of highest optical quality and mechanical precision. These instructions are to help you benefit from the full performance spectrum of your MINOX binoculars. We wish you much pleasure and enjoyment with your new MINOX binoculars! English
  • 8. 44 Ideal für Brillenträger Um auch Brillenträgern ein optimales Sehfeld zu ermögli- chen, sind MINOX Ferngläser mit Drehaugenmuscheln ausge- stattet. Benutzung ohne Brille Beobachter, die keine Brille tragen, drehen an beiden Oku- laren die Augenmuscheln nach links (gegen den Uhrzeiger- sinn) heraus. Dabei lassen sich die Augenmuscheln in vier verschiedenen Stufen einrasten, was eine feinere Abstimmung des richtigen Augenabstands ermöglicht. Benutzung mit Brille Beobachter, die eine Brille tragen, drehen an beiden Oku- laren die Augenmuscheln nach rechts bis zum Anschlag (Lie- ferzustand). So lässt sich das gesamte Sehfeld ohne störende Beschneidung am Rand überblicken. Je nach Augenabstand oder Brille lassen sich die Augenmuscheln in vier verschie- denen Stufen einrasten, was eine individuelle Abstimmung des richtigen Augenabstands ermöglicht. Das optimale Sehfeld Bitte schauen Sie in die Okulare Ihres Fernglases und winkeln Sie die zusammenfaltbaren Rohre so lange an, bis sich aus den Sehfeldern beider Objektive ein gemeinsames kreisrundes Bild ergibt. Einstellungen Adjustments Réglages 4 x
  • 9. 55 Idéal pour les porteurs de lunettes Afin que les porteurs de lunettes puissent aussi bénéficier d’un champ de vision optimal, les jumelles MINOX sont équi- pées d’œilletons réglables. Utilisation des jumelles sans lunettes Pour obtenir une distance optimale entre son œil et l’oculaire de la jumelle, il suffit à l’observateur sans lunettes de tourner l’œilleton de chaque oculaire vers la gauche (dans le sens inverse des aiguilles d’une montre) et de l’arrêter sur une des quatre positions crantées. Utilisation des jumelles avec lunettes Pour obtenir un réglage optimal et individuel de la distance oculaire, le porteur de lunettes tourne l’œilleton de chaque oculaire vers la droite jusqu’au point de butée (réglage au moment de la livraison) et l’arrête sur une des quatre posi- tions crantées. Il pourra ainsi bénéficier d’une vision comp- lète du champ d’observation, sans limitation gênante au bord de l’image observée. Le champ de vision optimal Regarder au travers des oculaires de la jumelle puis écarter ou rapprocher les tubes pliables et ce, jusqu’à ce que le champ de vision de chacun des objectifs ne forme plus qu’une seule image circulaire. Ideal for people wearing glasses To ensure that people wearing glasses also have an optimal field of view MINOX binoculars are fitted with rotating eyecups. For use without wearing glasses Those who do not wear glasses must turn the eyecups at both eyepieces in counterclockwise direction until they engage in the extended position. There are four different positions in which the eyecups can engage allowing a more precise adjustment of the correct distance to the eyes. For use with glasses Those who wear glasses must turn the eyecups at the two eyepieces in clockwise direction as far as they will go (as delivered). In this setting you can enjoy the entire field of view without disturbing interference at the edges.You can engage the eyecups in four different positions, depending on the distance to the eyes or the glasses worn, which enables an individual adjustment of the correct distance to the eyes. The optimal field of view Look into the eyepieces of your binoculars and adjust the angle of the hinged tubes until you have a singular circular viewing field from both fields of view.
  • 10. 66 Scharfstellung Focusing Réglage de la netteté Um eine optimale Bildschärfe zu erreichen, ist es notwendig, die Optik auf die Sehleistung Ihrer Augen abzustimmen. Dazu gehen Sie bitte wie folgt vor: (a) Drehen Sie beide Augenmuscheln (1) heraus. Visieren Sie nun ein weit entferntes, fest stehendes Objekt an. Bei ge- schlossenem rechten Auge drehen Sie den zentralen Mittel- trieb (3) so lange, bis das Beobachtungsobjekt für Ihr linkes Auge die optimale Bildschärfe erreicht. (b) Visieren Sie nun dasselbe Beobachtungsobjekt an und ziehen Sie den Einstellring (2) zum Auge hin heraus, bis er einrastet*. Drehen Sie nun bei geschlossenem linken Auge den Einstellring (2) so lange, bis Sie für das rechte Auge die optimale Scharfstellung gefunden haben. Schieben Sie ab- schließend den Einstellring wieder zurück*, wodurch Ihre individuelle Schärfeneinstellung arretiert ist. (c) Ihr MINOX Fernglas ist nun individuell auf die Sehleistung Ihrer Augen abgestimmt. (d) Für die Beobachtung verschiedener Objekte in unter- schiedlichen Entfernungen werden Sie immer auch die Scharf- stellung regulieren müssen. Dafür benutzen Sie jetzt bitte nur noch den zentralen Mitteltrieb (3). Achtung: Bitte schauen Sie einem Fernglas nie in die Sonne, das kann zu schweren Augenverletzungen führen. *Hinweis: Beim HG 8x56 BR ist das Herausziehen und Arretieren des Einstellrings (2) nicht möglich. Die Dioptrien-Einstellung erfolgt über normales Drehen. *Note: With the HG 8x56 BR you cannot pull out and click-stop the adjusting ring (2). Diopter adjustment is carried out by just turning the ring. *Remarques: Avec le modèle MINOX HG 8x56 BR le dégagement vers le haut et le blocage de l’anneau de réglage (2) ne sont pas possibles. Le réglage dioptrique s’effectue par une rotation normale. 1 1 2 3
  • 11. 77 Pour obtenir une vision optimale, il faut adapter l’optique de la jumelle à la vue de chaque observateur. Pour cela, il faut procéder comme suit: (a) Tournez les deux bonnettes vers le haut (1). Visez tout d’abord un objet fixe, situé dans le lointain. Puis, après avoir fermé l’œil droit, tournez le bouton de commande central (3) jusqu’à obtention d’une image nette de cet objet avec votre œil gauche. (b) Ensuite, toujours en visant le même objet, tirez (vers l’œil) la bague de réglage (2) jusqu’à son encliquetage*. Puis, avec l’œil gauche fermé, tournez la bague de réglage (2) de l’oculaire droit jusqu’à obtention d’une mise au point optima- le. Enfin, pour sauvegarder ce réglage individuel, replacez* la bague de réglage dans sa position initiale. (c) Désormais, votre jumelle MINOX est optimalement adap- tée à la vision individuelle de vos yeux. (d) Pour observer des objets situés à des distances différentes, il suffit alors de focaliser respectivement à l’aide du bouton central de commande et ce, en fonction de la distance de chaque objet observé. Attention : Ne jamais regarder en direction du soleil avec une jumelle! Cela pourrait occasionner de sérieux dommages aux yeux. For pin-sharp definition you must adjust the optics of the binoculars to your individual eye vision. To do this, please proceed as follows: a) Twist and extend both eyecups (1). Point to a far off, fixed object. Close your right eye and turn the central focussing wheel (3) until the object in view is in optimal focus for your left eye. (b) Now point to the same object and pull the adjusting ring (2) towards your eye until the ring engages*. Now close your left eye and pull out the adjusting ring (2) until the object in view is perfectly focussed for your right eye. Push the adjusting ring back in* to lock your individual eye strength adjustment. (c) Your MINOX binoculars are now set to the individual vision of both eyes. (d) For the observation of different objects at varying distances you will always have to adjust the focusing.To do this, please now just use the central focusing (3). Caution: Do not use binoculars to look into the sun, this could lead to eye injuries.
  • 12. 88 Distanz-Skala Distance scale Échelle de distance Mit Hilfe der Distanzskala auf dem Fokussierrad des Mittel- triebes lässt sich der den Abstand zum anvisierten Objekt grob ablesen. Nachdem Sie die Schärfe durch Drehen des Mitteltriebes am Fernglas wie gewünscht eingestellt haben, gibt Ihnen die Ska- la auf dem Fokussierrad in Höhe der Punkt-Markierung Aus- kunft über den Abstand zum scharf eingestellten Bereich. Die Zahlen auf der Skala entsprechen dabei der Entfernung in Metern. 30 m
  • 13. 99 L‘observateur peut déterminer approximativement la distance de l‘objet visé grâce à l‘échelle graduée des distances indiquées sur la bague de focalisation de la commande centrale. Après avoir focalisé optimalement en faisant tourner la commande centrale de la jumelle, l‘échelle graduée de la bague de focalisation indiquera, à hauteur du point de marquage, la distance par rapport au domaine de mise au point déter-miné. Les chiffres indiqués sur l‘échelle graduée correspondent à la distance, en mètres. Using the distance scale on the dial of the central focussing wheel you can determine approximately the distance to the object in view. Once you have adjusted the desired sharpness by turning the central focusing wheel on the binoculars, the scale on the focusing dial indicates at the marked point the distance to the area in focus. The numbers on the scale correspond to the distance in meters.
  • 14. 1010 Anbringung eines Statives Attaching a tripod Installation sur un trépied Um eine verwacklungsfreie Beobachtung zu gewährleisten, empfiehlt es sich, gerade bei höheren Vergrößerungen, ein Stativ einzusetzen. Dafür verwenden Sie den im Zubehör optional erhältlichen MINOX-Stativadapter (Best.-Nr. 69727). Entfernen Sie auf der Unterseite des Fernglases die Abdeckschraube (6) und bringen Sie dort den MINOX Stativadapter an. Die Abdeckschraube (6) bewahren Sie bitte gut auf und bringen diese nach Entfernung des Stativadapters wieder an. Pflegetips Tips on how to care Conseils d’entretien Verunreinigungen beeinträchtigen die Helligkeit Ihres MINOX Fernglases. Deshalb empfehlen wir, Fingerabdrücke, Staub und andere Verunreinigungen der Objektiv- und Okularoberflä- chen mit einem weichen Haarpinsel oder speziellen Optiktuch zu entfernen. Auf der Unterseite eines jeden MINOX Fernglases finden Sie dessen Fabrikationsnummer. Für den Verlustfall ist es wichtig, dass Sie sich diese Nummer bitte notieren.
  • 15. 1111 Pour une observation exempte de tremblements, en parti culier lors de l’utilisation de forts grossissements, l’usage d’un trépied est conseillé. On peut installer ce dernier à l’aide de l’adaptateur de trépied MINOX proposé en option (code N° 69727). On l’installe après avoir enlevé la vis de protec- tion (6) située sous la jumelle. Il faut revisser sur la jumelle après utilisation du trépied. For shake-free viewing we recommend the use of a tripod, especially for high-power magnification. For this purpose, use the MINOX tripod adapter which is available as an optional accessory (Order no. 69727). Remove the cover screw (6) on the bottom of the binoculars and attach the MINOX tripod adapter in its place. Keep the cover screw (6) in a safe place and replace it after removing the tripod adapter. Les souillures risquent de provoquer une diminution dans la luminosité de votre jumelle MINOX. Nous conseillons donc d’éliminer les traces de doigts, la poussière ou autres impro- pretés de la surface des objectifs et des oculaires à l’aide d’un pinceau fin ou d’un chiffon optique spécial. Au dos de chaque jumelle MINOX figure son numéro de fabri- cation. Il est important de noter cette référence: elle peut se révéler utile en cas de perte. Soiling impairs the brightness of your MINOX binoculars.We therefore recommend always removing fingerprints, dust and other forms of soiling on the surfaces of the lens and eyepieces using a soft hair brush or a special lens cleaner. On the bottom of each pair of binoculars you will find the factory number. It is important that you make a note of this number for the event of loss.
  • 16. Deutsch Technische Daten HG 8x33 BR HG 8x43 BR HG 10x43 BR Vergrößerung 8 x 8 x 10 x Eintrittspupille 33 mm 43 mm 43 mm Austrittspupille 4,13 mm 5,4 mm 4,3 mm Sehfeld (auf 1000 m) 8,1° / 142 m 7,2° / 126 m 6,5° / 114 m Pupillenschnittweite 16,5 mm 19,5 mm 16,5 mm Nahbereich 1,5 m 2,5 m 2,5 m Überhub (∞) 4 dpt 4 dpt 4 dpt Dioptrien-Ausgleich ± 2 dpt ± 2 dpt ± 2 dpt Dämmerungszahl 16,2 18,5 20,7 Geometrische Lichtstärke 17,0 28.9 18,5 Funktionstemperatur -10° bis +50° C -10° bis +50° C -10° bis +50° C Wasserdicht ja, bis 5 m ja, bis 5 m ja, bis 5 m Höhe x Breite x Tiefe 134 x 131 x 51 mm 153 x 131 x 53 mm 153 x 131 x 53 mm Gewicht ca. 605 g 650 g 650 g
  • 17. HG 8,5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8x43 BR APO HG 10x43 BR 8,5x 10x 8x 8 x 10 x 52 mm 52 mm 56 mm 43 mm 43 mm 6,1 mm 5,2 mm 7,0 mm 5,4 mm 4,3 mm 5,8° / 102 m 5,8° / 102 m 6,2° / 108 m 7,2° / 126 m 6,5° / 114 m 19,4 mm 19,5 mm 20,8 mm 19,5 mm 16,5 mm 3,5 m 3,5 m 6,0 m 2,5 m 2,5 m 4 dpt 4 dpt 4 dpt 4 dpt 4 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt 21,0 22,8 21,2 18,5 20,7 37,4 27,0 49,0 28,9 18,5 -10° bis +50° C -10° bis +50° C -10° bis +50° C -10° bis +50° C -10° bis +50° C ja, bis 5 m ja, bis 5 m ja, bis 5 m ja, bis 5 m ja, bis 5 m 176 x 134 x 58 mm 176 x 134 x 58 mm 197 x 145 x 65 mm 153 x 131 x 53 mm 153 x 131 x 53 mm 775 g 775 g 1080 g 660 g 660 g
  • 18. English Technical data HG 8x33 BR HG 8x43 BR HG 10x43 BR Magnification 8 x 8 x 10 x Front lens diameter 1.30 inch / 33 mm 1.69 inch / 43 mm 1.69 inch / 43 mm Exit pupil 0.16 inch / 4.13 mm 0.21 inch / 5.4 mm 0.17 inch / 4.3 mm Field of view (at 1,000 yds / 1,000 m) 8.1° / 426 ft 8.1° / 142 m 7.2° / 379 ft 7.2° / 126 m 6.5° / 342 ft 6.5° / 114 m Eye relief 0.65 inch / 16.5 mm 0.76 inch / 19.5 mm 0.65 inch / 16.5 mm Close distance 4.92 ft / 1.5 m 8.2 ft / 2.5 m 8.2 ft / 2.5 m Over run (∞) 4 dpt 4 dpt 4 dpt Diopter adjustment ± 2 dpt ± 2 dpt ± 2 dpt Twilight factor 16.2 18.5 20.7 Geometric Twilight Number 17.0 28.9 18.5 Operating temperature 14° up to 122° F -10° up to +50° C 14° up to 122° F -10° up to +50° C 14° up to 122° F -10° up to +50° C Waterproof yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m Height x Width x Depth 5.27 x 5.15 x 2.0 inch 134 x 131 x 51 mm 6.02 x 5.15 x 2.08 inch 153 x 131 x 53 mm 6.02 x 5.15 x 2.08 inch 153 x 131 x 53 mm Weight approx. 21.3 oz / 605 g 22.9 oz / 650 g 22.9 oz / 650 g
  • 19. HG 8,5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8x43 BR APO HG 10x43 BR 8,5x 10x 8x 8 x 10 x 2.04 inch / 52 mm 2.04 inch / 52 mm 2.2 inch / 56 mm 1.69 inch / 43 mm 1.69 inch / 43 mm 0.24 inch / 6.1 mm 0.2 inch / 5.2 mm 0.28 inch / 7.0 mm 0.21 inch / 5.4 mm 0.17 inch / 4.3 mm 5.8° / 306 ft 5.8° / 102 m 5.8° / 306 ft 5.8° / 102 m 6.2° / 326 ft 6.2° / 108 m 7.2° / 379 ft 7.2° / 126 m 6.5° / 342 ft 6.5° / 114 m 0.76 inch / 19.4 mm 0.76 inch / 19.5 mm 0.82 inch / 20.8 mm 0.76 inch / 19.5 mm 0.65 inch / 16.5 mm 11.5 ft / 3.5 m 11.5 ft / 3.5 m 19.7 ft / 6.0 m 8.2 ft / 2.5 m 8.2 ft / 2.5 m 4 dpt 4 dpt 4 dpt 4 dpt 4 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt 21.0 22.8 21.2 18.5 20.7 37.4 27.0 49.0 28.9 18.5 14° up to 122° F -10° up to +50° C 14° up to 122° F -10° up to +50° C 14° up to 122° F -10° up to +50° C 14° up to 122° F -10° up to +50° C 14° up to 122° F -10° up to +50° C yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m yes, down to 16.4 ft / 5 m 6.93 x 5.27 x 2.28 inch 176 x 134 x 58 mm 6.93 x 5.27 x 2.28 inch 176 x 134 x 58 mm 7.75 x 5.71 x 2.56 inch 197 x 145 x 65 mm 6.02 x 5.15 x 2.08 inch 153 x 131 x 53 mm 6.02 x 5.15 x 2.08 inch 153 x 131 x 53 mm 27.3 oz / 775 g 27.3 oz / 775 g 38.0 oz / 1,080 g 22.9 oz / 650 g 22.9 oz / 650 g
  • 20. Français Données techniques HG 8x33 BR HG 8x43 BR HG 10x43 BR Grossissement 8 x 8 x 10 x Pupille d’entrée 33 mm 43 mm 43 mm Pupille de sortie 4,13 mm 5,4 mm 4,3 mm Champ de vision (à 1000 m) 8,1° / 142 m 7,2° / 126 m 6,5° / 114 m Dist. frontale des pupilles 16,5 mm 19,5 mm 16,5 mm Domaine rapproché 1,5 m 2,5 m 2,5 m Dépassem. de l’infini (∞) 4 dpt 4 dpt 4 dpt Compens. dioptrique ± 2 dpt ± 2 dpt ± 2 dpt Indice crépusculaire 16,2 18,5 20,7 Geom. Indice crépuscul. 17,0 28.9 18,5 Température de fonctionnement -10° jusqu‘à +50° C 14° jusqu‘à 122° F -10° jusqu‘à +50° C 14° jusqu‘à 122° F -10° jusqu‘à +50° C 14° jusqu‘à 122° F Wasserdicht oui, à 5 m oui, à 5 m oui, à 5 m Höhe x Breite x Tiefe 134 x 131 x 51 mm 153 x 131 x 53 mm 153 x 131 x 53 mm Gewicht ca. 605 g 650 g 650 g
  • 21. HG 8,5x52 BR HG 10x52 BR HG 8x56 BR APO HG 8x43 BR APO HG 10x43 BR 8,5x 10x 8x 8 x 10 x 52 mm 52 mm 56 mm 43 mm 43 mm 6,1 mm 5,2 mm 7,0 mm 5,4 mm 4,3 mm 5,8° / 102 m 5,8° / 102 m 6,2° / 108 m 7,2° / 126 m 6,5° / 114 m 19,4 mm 19,5 mm 20,8 mm 19,5 mm 16,5 mm 3,5 m 3,5 m 6,0 m 2,5 m 2,5 m 4 dpt 4 dpt 4 dpt 4 dpt 4 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt ± 2 dpt 21,0 22,8 21,2 18,5 20,7 37,4 27,0 49,0 28,9 18,5 -10° jusqu‘à +50° C 14° jusqu‘à 122° F -10° jusqu‘à +50° C 14° jusqu‘à 122° F -10° jusqu‘à +50° C 14° jusqu‘à 122° F -10° jusqu‘à +50° C 14° jusqu‘à 122° F -10° jusqu‘à +50° C 14° jusqu‘à 122° F oui, à 5 m oui, à 5 m oui, à 5 m oui, à 5 m oui, à 5 m 176 x 134 x 58 mm 176 x 134 x 58 mm 197 x 145 x 65 mm 153 x 131 x 53 mm 153 x 131 x 53 mm 775 g 775 g 1080 g 660 g 660 g
  • 22. 1818 Gewährleistungsbestimmungen Conditions of warranty Clauses de la garantie Mit dem Kauf dieses MINOX Spektivs haben Sie ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde. Die für dieses Produkt geltende gesetzliche Gewährleistung von 30 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Händler unter folgenden Bedingungen übernommen: 1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern beruhen, kostenlos und nach eige- nem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausge- schlossen. 2) Gewährleistungsansprüche entfallen, wenn der betreffen- de Mangel auf unsachgemäße Behandlung – wozu auch die Verwendung von Fremdzubehör zählen kann – zurück- zuführen ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgeführt oder die Fabrikationsnum- mer unkenntlich gemacht wurde. 3) Gewährleistungsansprüche können nur bei Vorlage eines maschinengeschriebenen Kaufbelegs eines autorisierten Händlers geltend gemacht werden.
  • 23. 1919 En achetant cette lunette d’approche MINOX, vous avez acquis un produit qui a été fabriqué et éprouvé suivant des normes de qualité particulièrement sévères. La garantie légale de 30 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant agréé dans les conditions suivantes: 1) Il sera remédié, au cours de la période de garantie, aux réclamations qui se fondentsur des défauts de fabrication, gratuitement et, suivant notre propre appréciation, par le biais d‘une remise en état, d‘un changement des pièces défectueuses ou d‘un échange contre un produit en parfait état et de même type. Les demandes qui dé­passeraient ce cadre, quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la présente prestation de garantie, sont exclues. 2) Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrecte – l‘utilisation d‘accessoires étrangers pouvant aussi en faire partie – si une intervention a été effectuée par des per- sonnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu méconnaissable. 3) Les droits à la garantie ne peuvent être invoqués que sur présentation d‘un justificatif d‘achat imprimé émanant d‘un négociant autorisé. With the purchase of this MINOX Spotting Scope you have acquired a product which has been manufactured and che- cked to special quality standards. For this product the MINOX GmbH provides warranty of 30 years.The period commences on the date of purchase from an authorized dealer and the warranty is subject to the following conditions: 1) During the warranty period we shall deal with com- plaints based on faulty manufacture (free of charge) by repair, replacement of defective parts or replacement by an identical flawless product at our own discretion. Consequential claims, no matter what kind of what legal argument in connection with this warranty, cannot be accepted. 2) Claims under warranty are null and void, if the defect has been caused by improper handling – which also can include the use of non-MINOX accessories – if the MINOX product is serviced by unauthorized persons or workshops, or if the serial number has been obliterated. 3) Warranty claims can only be made by submission of the typewritten sales slip of an authorized dealer. 4) When submitting claims under warranty please return the MINOX product together with the typewritten sales
  • 24. 2020 Gewährleistungsbestimmungen Conditions of warranty Clauses de la garantie 4) Bei Inanspruchnahme der Gewährleistung leiten Sie bitte die MINOX Kamera zusammen mit dem Original des ma- schinengeschriebenen Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu. 5) Touristen steht im Bedarfsfalle unter Vorlage des ma- schinengeschriebenen Kauf­be­legs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Ge- währleistung der MINOX GmbH zur Verfügung. MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar, Germany Tel.: +49 (0) 6441 / 917-0 Fax: +49 (0) 6441 / 917-612 e-mail: info@minox.com www.minox.com
  • 25. 2321 4) En cas de recours à la garantie, veuillez faire parvenir la caméra MINOX, accompagnée de l‘original du justifi­catif d‘achat imprimé et d‘un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale. 5) En cas de besoin, la succursale du pays de destination correspondant se tient à la dispo­sition des touristes, con- formément aux règles qui régissent la prestation de ga- rantie de la MINOX GmbH, sur présentation du justifi­catif d‘achat imprimé. slip and a description of the claim to the MINOX GmbH or MINOX agency. 5) Tourists may, if required, make use of the Agency of the country in which they are travelling (within the terms of the Warranty of the MINOX GmbH) by presenting the typewritten sales slip.
  • 26. Änderungen in Konstruktion und Ausführung vorbehalten. Die Marke MINOX ist eine eingetragene Marke der MINOX GmbH, Wetzlar. Design subject to alterations without notice. MINOX is a registered trademark of MINOX GmbH, Wetzlar. Sous réserve de modifications. MINOX est une marque déposée par MINOX GmbH,Wetzlar. MINOX GmbH Walter-Zapp-Str. 4 D-35578 Wetzlar, Germany Tel.: +49 (0) 6441 / 917-0 Fax: +49 (0) 6441 / 917-612 e-mail: info@minox.com www.minox.com 99466 08/09
