Das Ohmsche Gesetz beschreibt das Verhältnis zwischen Spannung, Strom und Widerstand in einem Stromkreis und besagt, dass dieses Verhältnis konstant ist. Der elektrische Widerstand hängt von verschiedenen Faktoren ab, darunter die Temperatur und das Material. Es gibt lineare und nichtlineare Widerstände, deren Verhalten unter Temperatureinfluss variiert.

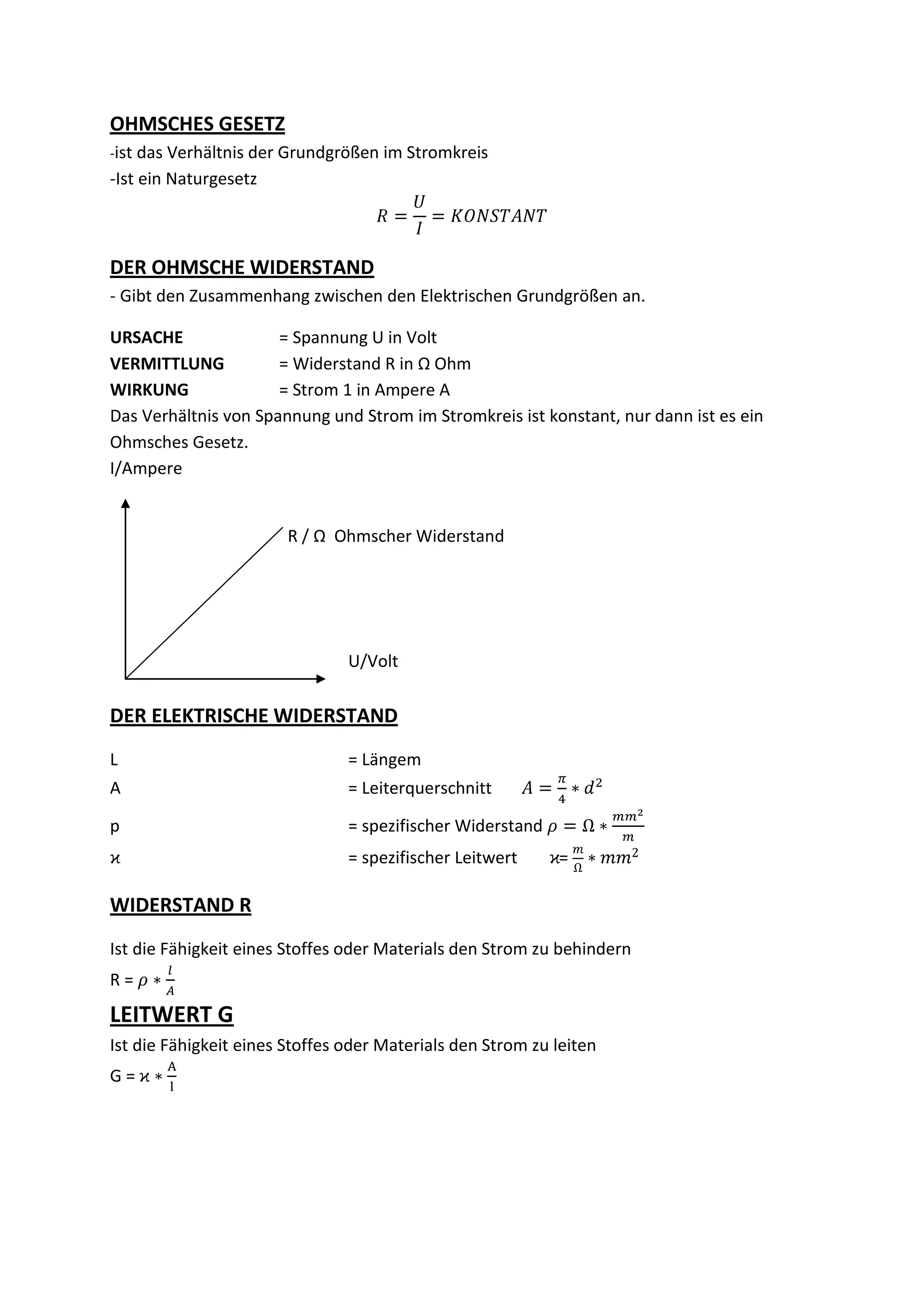

1. OHMSCHES GESETZ
-ist das Verhältnis der Grundgrößen im Stromkreis
-Ist ein Naturgesetz
DER OHMSCHE WIDERSTAND
- Gibt den Zusammenhang zwischen den Elektrischen Grundgrößen an.
URSACHE = Spannung U in Volt
VERMITTLUNG = Widerstand R in Ω Ohm
WIRKUNG = Strom 1 in Ampere A
Das Verhältnis von Spannung und Strom im Stromkreis ist konstant, nur dann ist es ein
Ohmsches Gesetz.
I/Ampere
R / Ω Ohmscher Widerstand
U/Volt
DER ELEKTRISCHE WIDERSTAND
L = Längem
A = Leiterquerschnitt
р = spezifischer Widerstand
ϰ = spezifischer Leitwert ϰ=
WIDERSTAND R
Ist die Fähigkeit eines Stoffes oder Materials den Strom zu behindern
R=
LEITWERT G
Ist die Fähigkeit eines Stoffes oder Materials den Strom zu leiten
G=

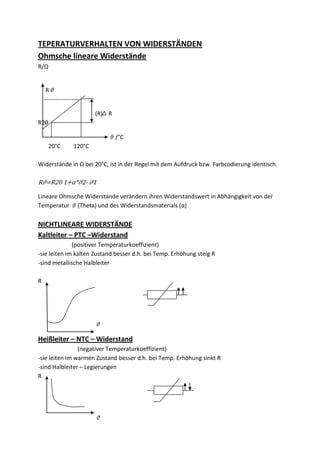

2. TEPERATURVERHALTEN VON WIDERSTÄNDEN
Ohmsche lineare Widerstände
R/Ω
R
------------------
(R) R
R20
/°C
20°C 120°C
Widerstände in Ω bei 20°C, ist in der Regel mit dem Aufdruck bzw. Farbcodierung identisch.
R =R20 1+α* 2- 1
Lineare Ohmsche Widerstände verändern ihren Widerstandswert in Abhängigkeit von der
Temperatur (Theta) und des Widerstandsmaterials (α)
NICHTLINEARE WIDERSTÄNDE
Kaltleiter – PTC –Widerstand
(positiver Temperaturkoeffizient)
-sie leiten im kalten Zustand besser d.h. bei Temp. Erhöhung steig R
-sind metallische Halbleiter
R
Heißleiter – NTC – Widerstand
(negativer Temperaturkoeffizient)
-sie leiten im warmen Zustand besser d.h. bei Temp. Erhöhung sinkt R
-sind Halbleiter – Legierungen
R
