Android Share A Run

A GENDA

 Grundlagen
 Einführung Android
 Die Applikation Share A Run
 Resümee (Probleme und Fazit)
 Demo

Nha-Phuong Nguyen | Philipp Lehmann | Robert Krüger | Stefan Zülch 2

Gr undlagen – Die Idee


Gr undlagen – Die Zielgr uppe

 zwischen 15 und 45 Jahren alt
 interessiert an neuen Technologien
 bürgerliche Mitte bis Oberschicht
 Freizeit- und Breitensportler
 Spaß am Laufen


Gr undlagen – A nwendungs s zenar io


GRUNDL A GEN – A N F OR DE R U N G E N

 Aufteilung in
 Muss /
 Soll /
 Kann
Features


GRUNDL A GEN – M U S S F E A T U R E S

Ortung

Wettkampf (Punktevergabe)

Höhenberechnung

Visualisierung des Lauffortschritts

Kontaktplattform

Benutzerverwaltung

Kommunikation zwischen Endgerät und Server


GRUNDL A GEN – S OL L F E A T U R E S

Sprachausgabe

Geschwindigkeitsmessung


GRUNDL A GEN – K A N N F E A T U R E S

Updatebares Bewertungsprofil

Einzelspielermodus

Online Teilnehmerstatistik

Run Einstellungsparameter

Multi Run

Vor Verabredung

Anti Betrug


A NDROID - B A C K G R OU N D

Nov 07 Open Handset Alliance kündigt Android an
Android ist Open Source und umfasst Sept 08 T-Mobile G1 wird vorgestellt

Betriebssystem für mobile Endgeräte, Android 1.0 SDK
Okt 08 Source Code wird veröffentlich
Middleware, Applikationen und SDK
Apr 09: Android 1.5 SDK

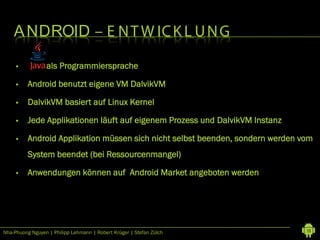

A NDROID – E N T W IC K L U N G

 Java als Programmiersprache

 Android benutzt eigene VM DalvikVM

 DalvikVM basiert auf Linux Kernel

 Jede Applikationen läuft auf eigenem Prozess und DalvikVM Instanz

 Android Applikation müssen sich nicht selbst beenden, sondern werden vom
System beendet (bei Ressourcenmangel)

 Anwendungen können auf Android Market angeboten werden


A NDROID - A C T IV IT IE S
 Anzeige des graphischen User Interface
 Jeder Screen erbt von Activity
 Activties stellen Informationen dar oder reagieren auf Interaktionen des
Users


A NDROID - S E R V IC E S
 besitzen kein User Interface
 sind nicht sichtbar und laufen im Hintergrund
 werden fortgesetzt auch wenn Activities nicht aktiv oder sichtbar sind
 Services werden von Activities gesteuert
 Callbacks benachrichtigen Activity wenn ein bestimmtes Ereignis auftritt
 Service Schnittstelle wird mit Android Interface Definition Language definiert (.aidl)

interface IService {
double getDownloadTime();
double getFilename();
double getFilepath();
}


A NDROID - L A Y OU T & G U I
 Layout ist getrennt von der Business Logik
 Layouts werden in XML Dateien definiert:

<LinearLayout . . . >
<Button android:id="@+id/buttonShare"
android:layout_width="wrap_content"
android:layout_height="wrap_content" android:text="Hello, I am a
Button“/>
</LinearLayout>

 Zugriff auf XML Ressource

onCreate(){
Button button = (Button) findViewById(R.id.buttonShare);
button.setTextColor(Color.RED);
}


A NDROID - M A N IF E S T.XM L
 Jede Applikation benötigt eine Android Manifest.xml-Datei

 Manifest enthält Informationen über die Applikation, die das Android System
benötigt um den Code der Applikation auszuführen

<manifest>
<uses-permission android:name="android.permission.BLUETOOTH"/>
<application>
<uses-library> … </uses-library>
<activity android:name=".StartWindow">
. . .
</activity>
<service android:name=".ShareARunService"></service>
</application>
<uses-sdk android:minSdkVersion="3"/>
</manifest>


A NDROID - E N T W IC K L U N G S U M G E B U N G

 JDK 5 or 6
 Eclipse 3.3 or 3.4
 Android Development Tools Plugin
 Android SDK 1.5
 Tools:
 Dalvik Debug Monitor Service
 Android Emulator
 Android Virtual Devices
 LogCat
 FileExplorer
 GPS Daten simulieren


Die A pplikat ion – Technologien
 XMPP (Smack Bibliothek) Philipp und
Stefan

 Google Maps

 GPS Nha-Phuong
und Robert

 Text To Speech

21 Nha-Phuong Nguyen | Philipp Lehmann | Robert Krüger | Stefan Zülch

Die A pplikat ion – A r chit ekt ur
Configuration Configuration MapsGPS
WizardStart WizardSetup Window

RunSetting RunStart Statistic
UserWindow RunWindow
Window Window Window

XMPPService GPSService

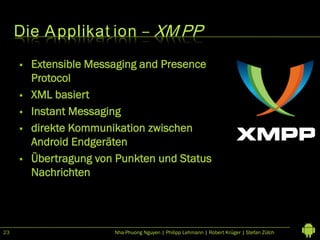

Die A pplikat ion – XM PP
 Extensible Messaging and Presence
Protocol
 XML basiert
 Instant Messaging
 direkte Kommunikation zwischen
Android Endgeräten
 Übertragung von Punkten und Status
Nachrichten

23 Nha-Phuong Nguyen | Philipp Lehmann | Robert Krüger | Stefan Zülch

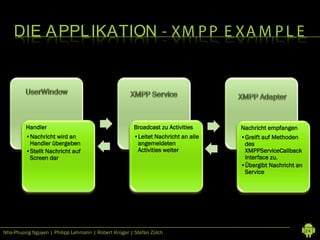

DIE A PPL IKATION - XM P P E XA M P L E

Handler
Registriert Broadcast zu Activities
Erstellt Instanz Verbindungsaufbau
Nachricht empfangen
•Implementiert an
•Nachricht wird •Implementiert an alle
•Leitet Nachricht •Implementiert
•Greift auf Methoden
IXMPPUICallback.aidl
Handler übergeben IXMPPService.aidl
angemeldeten Smackable.java
des
•Stellt Nachricht auf Activities weiter
•Implementiert •Verbindungsaufbau
XMPPServiceCallback
Screen dar XMPPServiceCallback. •Interface zu.
Senden
java • Empfangen
•Übergibt Nachricht an
Service


SHA RE A RUN - G P S
LocationManager lm =
(LocationManager)getSystemService(Context.LOCATION_SERVICE);
lm.requestLocationUpdates("gps",5,10,locationListener);

private final LocationListener locationListener = new
LocationListener() {
public void onLocationChanged(Location l) {
l.getLatitude();
l.getLongitude();
l.getAltitude();
l.getSpeed();

Location.distanceBetween(oldLatitude, oldLongitude,
newLatitude, newLongitude, result[0]);
}
}

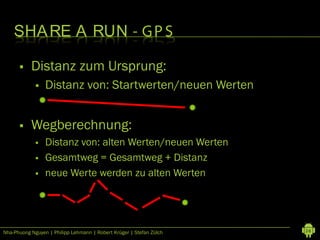

 Distanz zum Ursprung:
 Distanz von: Startwerten/neuen Werten

 Wegberechnung:
 Distanz von: alten Werten/neuen Werten
 Gesamtweg = Gesamtweg + Distanz
 neue Werte werden zu alten Werten


Alt

 Höhenberechnung:

Hyp = 11.18
5 Meter

10 Meter

Long /Lat/Alt Long /Lat


SHA RE A RUN - G P S L OG
 GPX File:
<?xml version="1.0" encoding="UTF-8" standalone="no" ?>
<gpx xmlns="http://www.topografix.com/GPX/1/1" xm …..
<metadata> … </metadata>
<trk>
<name>ShareARun</name>
<trkseg>
<trkpt lat="48.74176740646362"
lon="9.100788831710815">
<ele>444.0</ele>
<time>2008-10-06T09:18:33Z</time>
</trkpt>
</trkseg>
</trk>
</gpx>

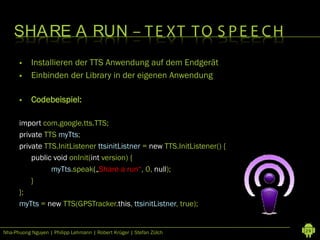

SHA RE A RUN – T E XT T O S P E E C H
 Installieren der TTS Anwendung auf dem Endgerät
 Einbinden der Library in der eigenen Anwendung

 Codebeispiel:

import com.google.tts.TTS;
private TTS myTts;
private TTS.InitListener ttsinitListner = new TTS.InitListener() {
public void onInit(int version) {
myTts.speak(„Share a run“, 0, null);
}
};
myTts = new TTS(GPSTracker.this, ttsinitListner, true);


SHA RE A RUN – M A P V IE W

 Verwendung der Google Maps API

 Einbinden im Manifest:
 <uses-library android:name="com.google.android.maps" />
<uses-permission android:name="android.permission.INTERNET" />

 Layout definieren

 Layout in Activity verwenden



 Layout
<com.google.android.maps.MapView android:id="@+id/mapview"
android:layout_width="fill_parent" android:layout_height="fill_parent"
android:clickable="true"
android:apiKey="Your Maps API Key" />


public class HelloMapView extends MapActivity {
…
MapView mapView = (MapView) findViewById(R.id.mapview);
MapController mc = mapview.getController();
mc.setCenter(geopoint);
mc.animateTo(geopoint);
…
}


A NDROID P R O A N D C ON T R A

PRO


PRO – E N T W IC K L U N G S U M G E B U N G

 Einfach einzubinden in bestehende
Eclipse Platform (Software Updates)

Generated R.java
 Interface Activity und Code Behind


PRO – E N T W IC K L U N G S U M G E B U N G

 Eclipse-Debugger wird verwendet
 Umfangreiche Debugmöglichkeiten

Installation
 Einfach auf Gerät zu installieren

 Muss nicht Zertifiziert werden


PRO – S DK

 Zentrale Verwaltung der Activities

 Einfache Benutzung mehrerer
Sprachen
 Automatische Verwendung

 Umfangreiche Klassenbibliothek

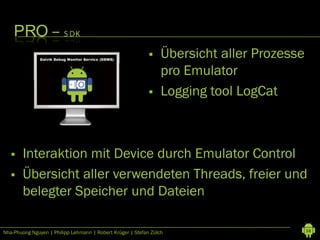

PRO – S DK
 Übersicht aller Prozesse
pro Emulator
 Logging tool LogCat

 Interaktion mit Device durch Emulator Control
 Übersicht aller verwendeten Threads, freier und
belegter Speicher und Dateien


PRO – E M U L A T OR

 Umfangreiche Testumgebung
 Fast 1:1 zu Gerät
 Emulation von Bewegung
 Emulation von GPS
 Mehrere Emulatoren


CONTRA


CONTRA – E N T W IC K L U N G S U M G E B U N G

Generated R.java
 R.java lässt sich nicht manuell
generieren

 Layout-Designer unzureichend


CONTRA – S DK

 Versionen nicht kompatibel
(nicht Abwärtskompatibel)

 Multithreading verwirrend


CONTRA – S DK

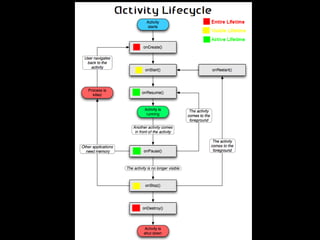

 Lifecycle für Neueinsteiger schlecht
zu durchschauen.


CONTRA – E M U L A T OR

 Oft Disconnected
 Emulator-Bug unter MS Vista
 GPS-Bug (maximal 2 Koordinatensätze)
 Startet langsam


CONTRA – DE V IC E

 Keine Multi-Touch-Funktion
 Relativ schlechter GPS-Empfänger

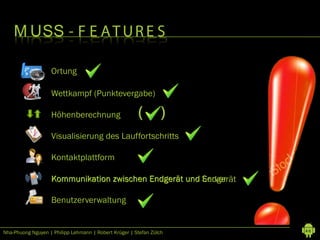

M USS - F E A T U R E S

Ortung

Wettkampf (Punktevergabe)

Höhenberechnung ( )
Visualisierung des Lauffortschritts

Kontaktplattform

Kommunikation zwischen Endgerät und Server
Endgerät

Benutzerverwaltung


SOL L - F E A T U R E S

Sprachausgabe

Geschwindigkeitsmessung


KA NN - F E A T U R E S

Updatebares Bewertungsprofil

Einzelspielermodus

Online Teilnehmerstatistik

Run Einstellungsparameter

Multi Run

Vor Verabredung

Anti Betrug


ORGA NISATION


WIR – S HA R E A R U N

Da nke f ür die A uf me r ks a mke it !!!
