Adressierung von
Gebietskörperschaften
in der Frühwarnung
AGIT – Salzburg 2010
Matthias Lendholt
2
Frühwarnsysteme
• Zentrale Aufgaben von Frühwarnsystemen:
1. Beobachten, Erfassen, Analysieren, Antizipieren
2. Warnnachrichten generieren und versenden
• Rezipienten von Warnnachrichten
– Zivilbevölkerung
– Rettungsdienste
– Behörden
– …
3
Frühwarnsysteme (2)
• Warnnachrichten:
– SMS
– FAX
– Email
– TV-Overlay („CNN-Ticker“)
• Art der Warnnachricht
– Strukturiert (XML), für automatische Nachverarbeitung
– Text, für direkte Rezeption durch den Menschen
4
Raumbezug in der Frühwarnung
• Karten (visuell), nicht immer möglich (z.B. SMS)
• Georeferenzierung in der Warnnachricht
– Punkte (Koordinaten)
• Rezeption: Ausdehnung? Wo?
– Beliebige Flächen (Polygone)
• Rezeption: Wo? Kontur? Drinnen? Draußen?
– Gebietskörperschaften, z.B. Landkreise (Polygone)
• Rezeption: Bekannter (Orts-)Name
5
Gebietskörperschaften
• Raumbezug gegeben und nutzbar
– für Bevölkerung (kennen ihren Aufenthaltsort)
– für Rettungskräfte (Abläufe, Organigramm)
• Hierarchische Struktur von Verwaltungseinheiten:
Land > Bundesland > Landkreis > Gemeinde > Ortsteil
– Bedarfsgerechte Bestimmung
– Navigation (Zuständigkeiten)
6
Beispiel Tsunami-Frühwarnung
+ 
Simulationsberechnungen
- Ankunftszeit
- Wellenhöhe
Gebietskörperschaften
(Landkreise)
Gefährdete Gebiete
7
GeoCodes
• Adressieren Gebietskörperschaften
z.B. ISO 3166-2: DE-BY (Deutschland, Bayern)
• Nutzung in OASIS Standards:
– CAP (Common Alerting Protocol)
– EDXL (Emergency Data Exchange Language)
<area>
<geocode>
<valueName>ISO</valueName>
<value>DE-BY</value>
</geocode>
</area>
8
Anforderungen an
Geocode-Standards
• Globale Abdeckung + Eindeutigkeit
9

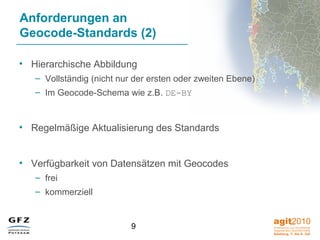

Anforderungen an
Geocode-Standards (2)
• Hierarchische Abbildung
– Vollständig (nicht nur der ersten oder zweiten Ebene)
– Im Geocode-Schema wie z.B. DE-BY
• Regelmäßige Aktualisierung des Standards
• Verfügbarkeit von Datensätzen mit Geocodes
– frei
– kommerziell
10
Betrachtung Geocode-Standards
• International
– ISO: ISO-3166
– UNO: SALB
• National
– EU: HASC
– US: FIPS (veraltet, hier nicht betrachtet)
• De-Facto
– HASC
11
Geocode-Standards
im Vergleich: ISO 3166
• ISO-Standard
  Hierarchische Abbildung nur bis Level 1
– Level 0 (Länder): 3166-1
– Level 1 (Bundesstaaten): 3166-2
  Weltweite Abdeckung
  Vollständig (alle Staaten erfasst)
  Jährliche Aktualisierung
  Offizielle Code-Listen kostenpflichtig
  Geocodes in vielen Datensätzen vorhanden
• Beispiel: DE-BY für Bayern (Level 1)
12
Geocode-Standards
im Vergleich: SALB
• „Second Administrative Level Boundaries data set“
• UN GIWG „Geographic Information Working Group“ Standard
  Hierarchische Abbildung bis Level 2 (Landkreis/County)
  Weltweite Abdeckung
  Nicht vollständig: nur partizipierende Staaten erfasst
  Regelmäßige Aktualisierung
  Datensätze (Excel-Listen, Shapefiles) frei verfügbar (www.unsalb.org)
  Wenig intuitive Geocodes:
• Beispiel: DEU002007 für Unterfranken (Level 2)
13
SALB Status Juni 2010 Ostasien
14
Geocode-Standards
im Vergleich: NUTS
• „Nomenclature of Terretorial Units for Statistics“
• EU-Standard
  Hierarchische Abbildung bis Level 5 (Gemeinde)
  Abdeckung: Nur EU und Anrainerstaaten
  Jährliche Aktualisierung
15
Geocode-Standards
im Vergleich: HASC
• „Hierarchical Administrative Subdivision Codes“
  Nur de-facto-Standard, basierend auf
– Veröffentlichung 1999 von G. Law „HASC, A Comprehensive World Reference“
– Forschreibung auf www.statoids.com
  Beliebige hierarchische Abbildung möglich
  Weltweite Abdeckung
  Vollständigkeit: Sehr unterschiedlich
  Unregelmäßige Aktualisierung
  Nutzung im GADM Datensatz (www.gadm.org)
  Intuitive hierarchische Abbildung:
• Beispiel: DE.BY.UF für Unterfranken (Level 2)
16
Nutzung im DEWS Projekt
(Distant Early Warning System, www.dews-online.org)
• Warnnachrichten mittels Common Alerting Protocol (CAP)
• Georeferenzierung:
– Geocodes in <area> Elementen
• Parallele Nutzung verschiedener Geocode-Standards
(ISO 3166, HASC, FIPS)
– Polygoneckpunkte in <area> Elementfür Broadcasting
– Wenn möglich mit Bild/Karte als Anhang (URL oder Base64)
• Templates für XML-freie Warnnachrichten
– Platzhalter für situationsbezogene Informationen, z.B.
Raumbezug
17
18
Warnnachrichten, z.B. Email
Sprache: Phasa Thai
Affected Area Code
Estimated Time of Arrival Estimated Wave Height
19
Fazit
• Kein Standard erfüllt alle Kriterien:
– Vollständigkeit
– Regelmäßige Aktualisierung
– Hierarchische Abbildung der gesamten Gebietskörperschafts-
Struktur
• Notwendige Verbesserungen bei internationalen Standards:
– ISO 3166 müsste weitere Ebenen umfassen
– SALB müsste zwingend von allen Staaten unterstützt werden
• HASC derzeit pragmatische Lösung
– Weitere Verbreitung in Wissenschaft und Open Source fördern
– Bei Aktualisierung unterstützen
Adressierung von Gebietskörperschaften in der
Frühwarnung mit HASC – Unzulänglichkeiten in
existierenden Geocode-Standards
Poster:
1. Affected Area Addressing in Early Warning Systems using OASIS
Standards CAP and EDXL
2. Affected Area Processing with uDig and GeoTools in DEWS
www.dews-online.org
