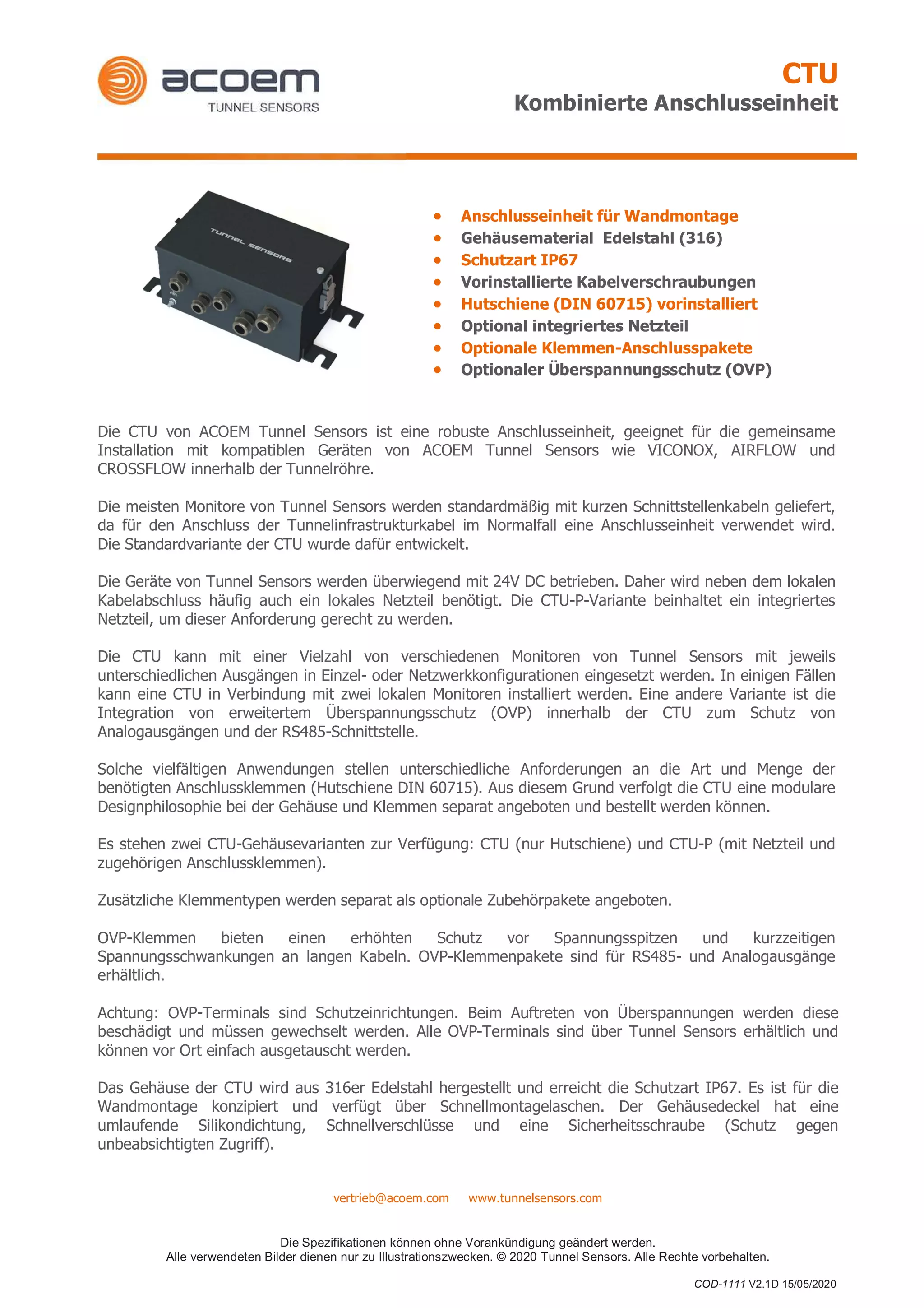

• Anschlusseinheit für Wandmontage
• Gehäusematerial Edelstahl (316)
• Schutzart IP67
• Vorinstallierte Kabelverschraubungen
• Hutschiene (DIN 60715) vorinstalliert
• Optional integriertes Netzteil
• Optionale Klemmen-Anschlusspakete
• Optionaler Überspannungsschutz (OVP)
Die CTU von ACOEM Tunnel Sensors ist eine robuste Anschlusseinheit, geeignet für die gemeinsame
Installation mit kompatiblen Geräten von ACOEM Tunnel Sensors wie VICONOX, AIRFLOW und
CROSSFLOW innerhalb der Tunnelröhre.
Die meisten Monitore von Tunnel Sensors werden standardmäßig mit kurzen Schnittstellenkabeln geliefert,
da für den Anschluss der Tunnelinfrastrukturkabel im Normalfall eine Anschlusseinheit verwendet wird.
Die Standardvariante der CTU wurde dafür entwickelt.
Die Geräte von Tunnel Sensors werden überwiegend mit 24V DC betrieben. Daher wird neben dem lokalen
Kabelabschluss häufig auch ein lokales Netzteil benötigt. Die CTU-P-Variante beinhaltet ein integriertes
Netzteil, um dieser Anforderung gerecht zu werden.
Die CTU kann mit einer Vielzahl von verschiedenen Monitoren von Tunnel Sensors mit jeweils
unterschiedlichen Ausgängen in Einzel- oder Netzwerkkonfigurationen eingesetzt werden. In einigen Fällen
kann eine CTU in Verbindung mit zwei lokalen Monitoren installiert werden. Eine andere Variante ist die
Integration von erweitertem Überspannungsschutz (OVP) innerhalb der CTU zum Schutz von
Analogausgängen und der RS485-Schnittstelle.
Solche vielfältigen Anwendungen stellen unterschiedliche Anforderungen an die Art und Menge der
benötigten Anschlussklemmen (Hutschiene DIN 60715). Aus diesem Grund verfolgt die CTU eine modulare
Designphilosophie bei der Gehäuse und Klemmen separat angeboten und bestellt werden können.
Es stehen zwei CTU-Gehäusevarianten zur Verfügung: CTU (nur Hutschiene) und CTU-P (mit Netzteil und
zugehörigen Anschlussklemmen).
Zusätzliche Klemmentypen werden separat als optionale Zubehörpakete angeboten.
OVP-Klemmen bieten einen erhöhten Schutz vor Spannungsspitzen und kurzzeitigen
Spannungsschwankungen an langen Kabeln. OVP-Klemmenpakete sind für RS485- und Analogausgänge
erhältlich.
Achtung: OVP-Terminals sind Schutzeinrichtungen. Beim Auftreten von Überspannungen werden diese
beschädigt und müssen gewechselt werden. Alle OVP-Terminals sind über Tunnel Sensors erhältlich und
können vor Ort einfach ausgetauscht werden.
Das Gehäuse der CTU wird aus 316er Edelstahl hergestellt und erreicht die Schutzart IP67. Es ist für die
Wandmontage konzipiert und verfügt über Schnellmontagelaschen. Der Gehäusedeckel hat eine
umlaufende Silikondichtung, Schnellverschlüsse und eine Sicherheitsschraube (Schutz gegen
unbeabsichtigten Zugriff).
CTU
Kombinierte Anschlusseinheit
vertrieb@acoem.com www.tunnelsensors.com
Die Spezifikationen können ohne Vorankündigung geändert werden.
Alle verwendeten Bilder dienen nur zu Illustrationszwecken. © 2020 Tunnel Sensors. Alle Rechte vorbehalten.
COD-1111 V2.1D 15/05/2020

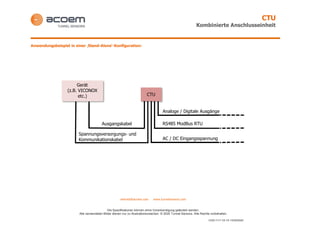

Anwendungsbeispiel in einer ‚Stand-Alone‘-Konfiguration:
CTU
Analoge / Digitale Ausgänge
RS485 ModBus RTU
Gerät
(z.B. VICONOX
etc.)
AC / DC Eingangsspannung
Spannungsversorgungs- und
Kommunikationskabel
Ausgangskabel
CTU
Kombinierte Anschlusseinheit
vertrieb@acoem.com www.tunnelsensors.com
Die Spezifikationen können ohne Vorankündigung geändert werden.
Alle verwendeten Bilder dienen nur zu Illustrationszwecken. © 2020 Tunnel Sensors. Alle Rechte vorbehalten.
COD-1111 V2.1D 15/05/2020

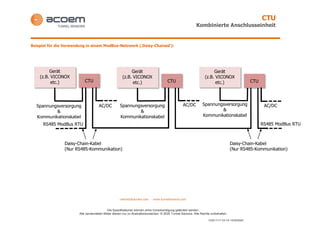

Beispiel für die Verwendung in einem ModBus-Netzwerk (‚Daisy-Chained‘):
Daisy-Chain-Kabel
(Nur RS485-Kommunikation)
Gerät
(z.B. VICONOX
etc.) CTU
Gerät
(z.B. VICONOX
etc.) CTU
Gerät
(z.B. VICONOX
etc.) CTU
AC/DC AC/DCAC/DC
Daisy-Chain-Kabel
(Nur RS485-Kommunikation)
Spannungsversorgung
&
Kommunikationskabel
RS485 ModBus RTURS485 ModBus RTU
Spannungsversorgung
&
Kommunikationskabel
Spannungsversorgung
&
Kommunikationskabel
CTU
Kombinierte Anschlusseinheit
vertrieb@acoem.com www.tunnelsensors.com
Die Spezifikationen können ohne Vorankündigung geändert werden.
Alle verwendeten Bilder dienen nur zu Illustrationszwecken. © 2020 Tunnel Sensors. Alle Rechte vorbehalten.
COD-1111 V2.1D 15/05/2020

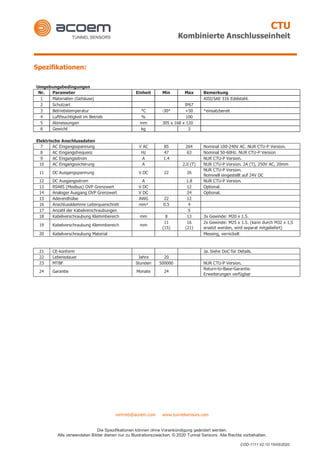

Spezifikationen:
Umgebungsbedingungen
Nr. Parameter Einheit Min Max Bemerkung
1 Materialien (Gehäuse) AISI/SAE 316 Edelstahl.
2 Schutzart IP67
3 Betriebstemperatur °C -30* +50 *einsatzbereit
4 Luftfeuchtigkeit im Betrieb % 100
5 Abmessungen mm 305 x 168 x 120
6 Gewicht kg 3
Elektrische Anschlussdaten
7 AC Eingangsspannung V AC 85 264 Nominal 100-240V AC. NUR CTU-P Version.
8 AC Eingangsfrequenz Hz 47 63 Nominal 50-60Hz. NUR CTU-P Version
9 AC Eingangsstrom A 1.4 NUR CTU-P Version.
10 AC Eingangssicherung A 2.0 (T) NUR CTU-P Version. 2A (T), 250V AC, 20mm
11 DC Ausgangspannung V DC 22 26
NUR CTU-P Version.
Nominell eingestellt auf 24V DC
12 DC Ausgangsstrom A 1.8 NUR CTU-P Version.
13 RS485 (Modbus) OVP Grenzwert V DC 12 Optional.
14 Analoger Ausgang OVP Grenzwert V DC 24 Optional.
15 Aderendhülse AWG 22 12
16 Anschlussklemme Leiterquerschnitt mm² 0.5 4
17 Anzahl der Kabelverschraubungen 5
18 Kabelverschraubung Klemmbereich mm 8 13 3x Gewinde: M20 x 1.5.
19 Kabelverschraubung Klemmbereich mm
11
(15)
16
(21)
2x Gewinde: M25 x 1.5. (kann durch M32 x 1,5
ersetzt werden, wird separat mitgeliefert)
20 Kabelverschraubung Material Messing, vernickelt
21 CE-konform Ja. Siehe DoC für Details.
22 Lebensdauer Jahre 20
23 MTBF Stunden 500000 NUR CTU-P Version.
24 Garantie Monate 24
Return-to-Base-Garantie.
Erweiterungen verfügbar
CTU
Kombinierte Anschlusseinheit
vertrieb@acoem.com www.tunnelsensors.com
Die Spezifikationen können ohne Vorankündigung geändert werden.
Alle verwendeten Bilder dienen nur zu Illustrationszwecken. © 2020 Tunnel Sensors. Alle Rechte vorbehalten.
COD-1111 V2.1D 15/05/2020

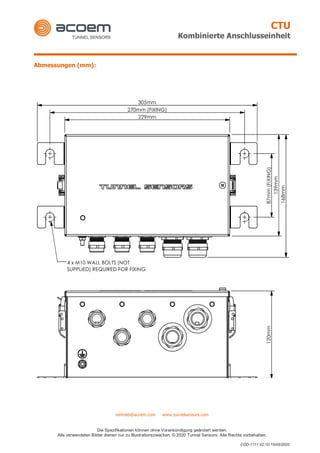

Abmessungen (mm):
CTU
Kombinierte Anschlusseinheit
vertrieb@acoem.com www.tunnelsensors.com
Die Spezifikationen können ohne Vorankündigung geändert werden.
Alle verwendeten Bilder dienen nur zu Illustrationszwecken. © 2020 Tunnel Sensors. Alle Rechte vorbehalten.
COD-1111 V2.1D 15/05/2020

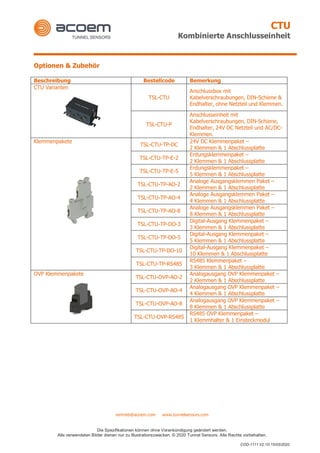

Optionen & Zubehör
Beschreibung Bestellcode Bemerkung
CTU Varianten
TSL-CTU
Anschlussbox mit
Kabelverschraubungen, DIN-Schiene &
Endhalter, ohne Netzteil und Klemmen.
TSL-CTU-P
Anschlusseinheit mit
Kabelverschraubungen, DIN-Schiene,
Endhalter, 24V DC Netzteil und AC/DC-
Klemmen.
Klemmenpakete
TSL-CTU-TP-DC
24V DC Klemmenpaket –
2 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-E-2
Erdungsklemmenpaket –
2 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-E-5
Erdungsklemmenpaket –
5 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-AO-2
Analoge Ausgangsklemmen Paket –
2 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-AO-4
Analoge Ausgangsklemmen Paket –
4 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-AO-8
Analoge Ausgangsklemmen Paket –
8 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-DO-3
Digital-Ausgang Klemmenpaket –
3 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-DO-5
Digital-Ausgang Klemmenpaket –
5 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-DO-10
Digital-Ausgang Klemmenpaket –
10 Klemmen & 1 Abschlussplatte
TSL-CTU-TP-RS485
RS485 Klemmenpaket –
3 Klemmen & 1 Abschlussplatte
OVP Klemmenpakete
TSL-CTU-OVP-AO-2
Analogausgang OVP Klemmenpaket –
2 Klemmen & 1 Abschlussplatte
TSL-CTU-OVP-AO-4
Analogausgang OVP Klemmenpaket –
4 Klemmen & 1 Abschlussplatte
TSL-CTU-OVP-AO-8
Analogausgang OVP Klemmenpaket –
8 Klemmen & 1 Abschlussplatte
TSL-CTU-OVP-RS485
RS485 OVP Klemmenpaket –
1 Klemmhalter & 1 Einsteckmodul
