Das Dokument beschreibt die innovative Lösung rt-300 von acoem, die Wissen, Daten und Mitarbeiter mit Maschinen verbindet, um die Effizienz und Zuverlässigkeit im Wartungsprozess zu erhöhen. Es enthält Informationen über die cloudbasierte Konnektivität, patentierte Technologien und die Funktionen der acoem guideutm-App, die Techniker schrittweise durch Einrichtung und Messung von Maschinen unterstützt. Weiterhin werden die Merkmale des acoem Machine Defender und der dazugehörigen Sensoren hervorgehoben, die eine präzise Diagnostik und schnelle Reaktionen auf Maschinenzustände ermöglichen.

2. Bereitstellung von Innovationen in der Welt der
Zuverlässigkeit auf verschiedenen Ebenen
Mehr als nur eine
funktionale
Aufgabe
Einfacher Austausch von
Informationen
ZUR ALLGEMEINEN
VERBESSERUNG DER
ZUVERLÄSSIGKEIT
BEITRAGEN

3. Bereitstellung von Innovationen in der Welt der
Zuverlässigkeit auf verschiedenen Ebenen
Erledigen Sie eine
Aufgabe
schrittweise
besser
Einfacher
Zugriff
auf
Informationen
Mehr als nur eine
funktionale
Aufgabe
Einfacher Austausch von
Informationen
NUTZEN VON VERLAUF
UND ANWENDERWISSEN

4. Bereitstellung von Innovationen in der Welt der
Zuverlässigkeit auf verschiedenen Ebenen
Helfen Sie mehr
Kunden, einen
Auftrag zu
erledigen
Menschen befähigen
Erledigen Sie eine
Aufgabe
schrittweise
besser
Einfacher
Zugriff
auf
Informationen
Mehr als nur eine
funktionale
Aufgabe
Einfacher Austausch von
Informationen
DINGE TUN, DIE SIE FÜR
UNMÖGLICH HIELTEN

5. RT-300
Die 1. Lösung, die Wissen,
Daten und Mitarbeiter
mit ihren Assets verbinden,
um die Fähigkeit der
Menschen zu erweitern.

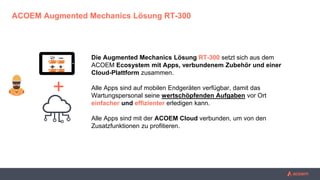

6. ACOEM Augmented Mechanics Lösung RT-300
Die Augmented Mechanics Lösung RT-300 setzt sich aus dem
ACOEM Ecosystem mit Apps, verbundenem Zubehör und einer
Cloud-Plattform zusammen.
Alle Apps sind auf mobilen Endgeräten verfügbar, damit das
Wartungspersonal seine wertschöpfenden Aufgaben vor Ort
einfacher und effizienter erledigen kann.
Alle Apps sind mit der ACOEM Cloud verbunden, um von den
Zusatzfunktionen zu profitieren.
+

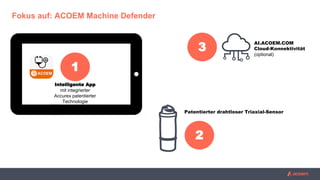

7. Fokus auf: ACOEM Machine Defender
AI.ACOEM.COM
Cloud-Konnektivität
(optional)
3
Patentierter drahtloser Triaxial-Sensor
2
Intelligente App
mit integrierter
Accurex patentierter
Technologie
1

8. Machine Defender
App
#1

9. App für
#AugmentedMechanics

10. Erweitert durch die
ACOEM GuideU™ Technologie

11. ACOEM GuideU™
30+ Erfahrung in der
Entwicklung von HMI für die
Mechanik

12. ACOEM GuideU™
Vertrauen bei Anwendern
aufbauen

14. #1
ACOEM GuideU™

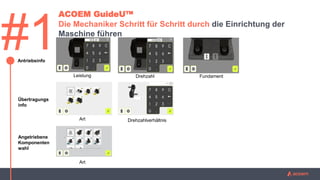

Die Mechaniker Schritt für Schritt durch die Einrichtung der
Maschine führen
Antriebsinfo
Übertragungs
info
Leistung Drehzahl Fundament
Art Drehzahlverhältnis
Angetriebene
Komponenten
wahl
Art

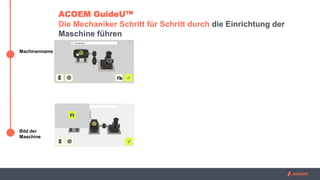

15. Machinenname
Bild der
Maschine
ACOEM GuideU™
Die Mechaniker Schritt für Schritt durch die Einrichtung der
Maschine führen

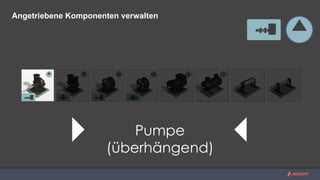

16. Angetriebene Komponenten verwalten
Pumpe
(überhängend)

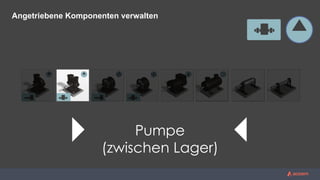

17. Pumpe
(zwischen Lager)
Angetriebene Komponenten verwalten

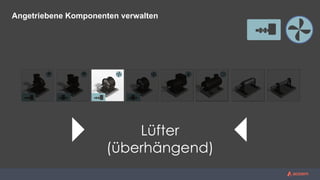

18. Angetriebene Komponenten verwalten

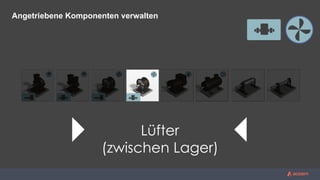

Lüfter
(überhängend)

19. Lüfter
(zwischen Lager)
Angetriebene Komponenten verwalten

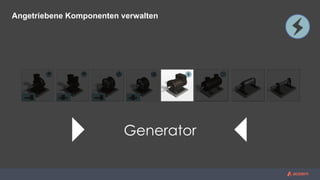

20. Generator
Angetriebene Komponenten verwalten

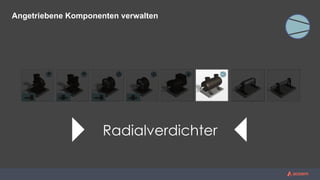

21. Radialverdichter
Angetriebene Komponenten verwalten

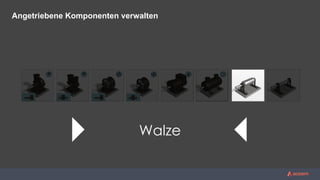

22. Walze
Angetriebene Komponenten verwalten

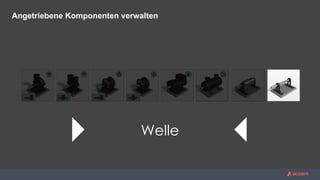

23. Welle
Angetriebene Komponenten verwalten

24. ■ Driven Components
o Fans (btw bearings, overhung)
o Pumps (btw bearings, overhung)
o Blower
o Alternator
o Centrifugal Compressor
o Roller
o Shaft
■ Transmission types:
o Direct driven
o Belt driven
o Gearbox driven
(up to 4 stages)
■ Coupling:
o Rigid
o Flexible

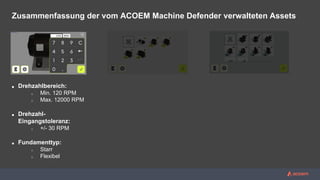

Zusammenfassung der vom ACOEM Machine Defender verwalteten Assets
■ Drehzahlbereich:
o Min. 120 RPM
o Max. 12000 RPM
■ Drehzahl-
Eingangstoleranz:
o +/- 30 RPM
■ Fundamenttyp:
o Starr
o Flexibel

25. ■ Driven Components
o Fans (btw bearings, overhung)
o Pumps (btw bearings, overhung)
o Blower
o Alternator
o Centrifugal Compressor
o Roller
o Shaft
■ Speed range:
o Min 120 RPM
o Max 12000 RPM
■ Speed input tolerance:
o +/- 30 RPM
■ Foundation type:
o Rigid
o Flexible

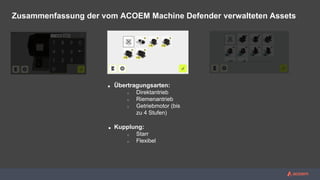

■ Übertragungsarten:
o Direktantrieb
o Riemenantrieb
o Getriebmotor (bis
zu 4 Stufen)
■ Kupplung:
o Starr
o Flexibel
Zusammenfassung der vom ACOEM Machine Defender verwalteten Assets

26. ■ Speed range:
o Min 120 RPM
o Max 12000 RPM
■ Speed input tolerance:
o +/- 30 RPM
■ Foundation type:
o Rigid
o Flexible
■ Transmission types:
o Direct driven
o Belt driven
o Gearbox driven
(up to 4 stages)
■ Coupling:
o Rigid
o Flexible

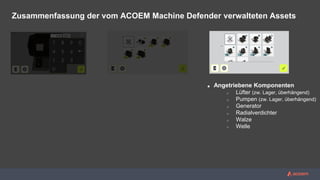

■ Angetriebene Komponenten
o Lüfter (zw. Lager, überhängend)
o Pumpen (zw. Lager, überhängend)
o Generator
o Radialverdichter
o Walze
o Welle
Zusammenfassung der vom ACOEM Machine Defender verwalteten Assets

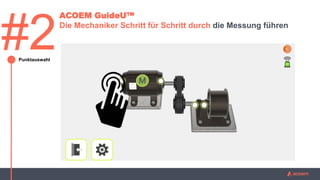

27. #2
ACOEM GuideU™
Die Mechaniker Schritt für Schritt durch die Messung führen
Punktauswahl

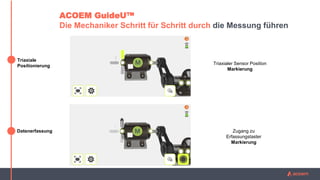

28. ACOEM GuideU™
Die Mechaniker Schritt für Schritt durch die Messung führen
Datenerfassung
Triaxialer Sensor Position
Markierung
Zugang zu
Erfassungstaster
Markierung
Triaxiale
Positionierung

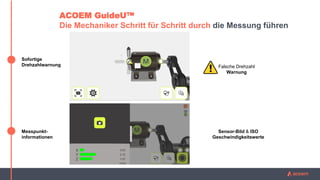

29. ACOEM GuideU™
Die Mechaniker Schritt für Schritt durch die Messung führen
Messpunkt-
informationen
Sensor-Bild & ISO
Geschwindigkeitswerte
Sofortige
Drehzahlwarnung Falsche Drehzahl
Warnung

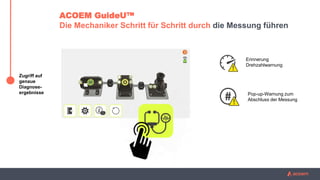

30. Zugriff auf
genaue
Diagnose-
ergebnisse
ACOEM GuideU™
Die Mechaniker Schritt für Schritt durch die Messung führen
Erinnerung
Drehzahlwarnung
Pop-up-Warnung zum
Abschluss der Messung

32. ACOEM Accurex™
Befähigung der Mitarbeiter

33. ACOEM Accurex™
Liefert eine sofortige Beurteilung des
Maschinenzustands vor Ort,
mit Fehlerdetails und Sicherheit
ohne Vorkenntnisse

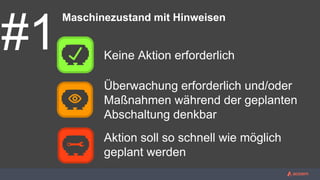

34. Maschinezustand mit Hinweisen
#1 Keine Aktion erforderlich
Überwachung erforderlich und/oder
Maßnahmen während der geplanten
Abschaltung denkbar
Aktion soll so schnell wie möglich
geplant werden

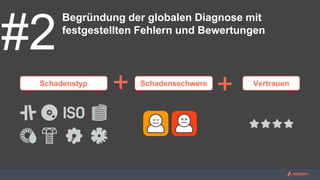

35. Begründung der globalen Diagnose mit
festgestellten Fehlern und Bewertungen
#2
+ +
Schadenstyp Schadensschwere Vertrauen

36. Unwucht
Lager-und Schmierungsprobleme
Fehlausrichtung
Strukturresonanzen
Andere ISO Defekte - Kippfuß, Riemenverschleiß, Schaufelpassierfrequenzen …
Stöße / Modulation – Lose Bauteile, elektrische Defekte, Getriebedefekte…
Kavitation
Getriebeverschleiß
Auffällige Maschine – Schwingungsverhalten abnormal, aber kein Fehler automatisch detektierbar

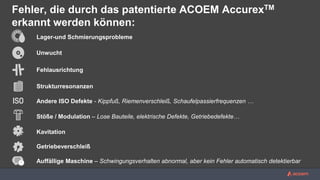

Fehler, die durch das patentierte ACOEM AccurexTM
erkannt werden können:

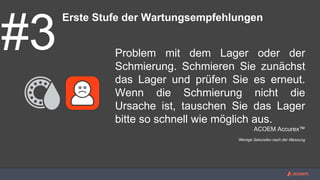

37. Erste Stufe der Wartungsempfehlungen
#3 Problem mit dem Lager oder der
Schmierung. Schmieren Sie zunächst
das Lager und prüfen Sie es erneut.
Wenn die Schmierung nicht die
Ursache ist, tauschen Sie das Lager
bitte so schnell wie möglich aus.
ACOEM Accurex™
Wenige Sekunden nach der Messung

38. Genauigkeit +
Weiterempfehlungen(“Recs”)
Accurex™

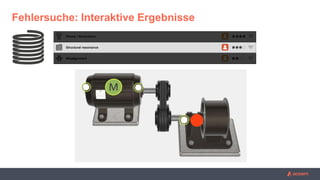

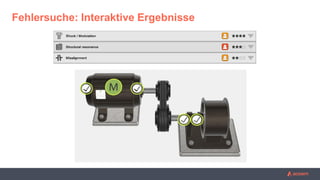

39. Fehlersuche: Interaktive Ergebnisse

40. Fehlersuche: Interaktive Ergebnisse

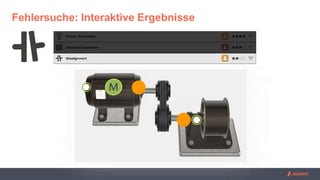

41. Fehlersuche: Interaktive Ergebnisse

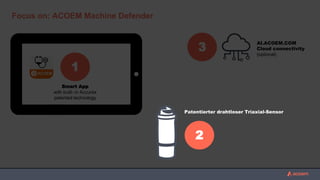

42. AI.ACOEM.COM
Cloud connectivity
(optional)
3
Focus on: ACOEM Machine Defender
Smart App
with built- in Accurex
patented technology
1
Patentierter drahtloser Triaxial-Sensor
2

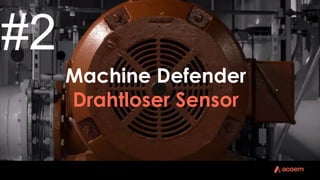

43. Machine Defender
Drahtloser Sensor
#2

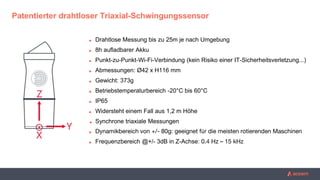

44. Patentierter drahtloser Triaxial-Schwingungssensor
■ Drahtlose Messung bis zu 25m je nach Umgebung
■ 8h aufladbarer Akku
■ Punkt-zu-Punkt-Wi-Fi-Verbindung (kein Risiko einer IT-Sicherheitsverletzung...)
■ Abmessungen: Ø42 x H116 mm
■ Gewicht: 373g
■ Betriebstemperaturbereich -20°C bis 60°C
■ IP65
■ Widersteht einem Fall aus 1,2 m Höhe
■ Synchrone triaxiale Messungen
■ Dynamikbereich von +/- 80g: geeignet für die meisten rotierenden Maschinen
■ Frequenzbereich @+/- 3dB in Z-Achse: 0.4 Hz – 15 kHz

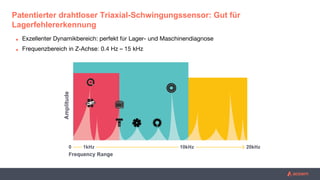

45. Patentierter drahtloser Triaxial-Schwingungssensor: Gut für
Lagerfehlererkennung
■ Exzellenter Dynamikbereich: perfekt für Lager- und Maschinendiagnose
■ Frequenzbereich in Z-Achse: 0.4 Hz – 15 kHz

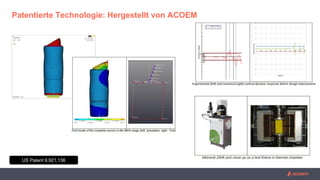

46. Patentierte Technologie: Hergestellt von ACOEM
US Patent 9,921,136

47. www.acoem.com
