Slides to our (Dennis Schulte and me) talk at the German Java conference W-JAX 2013 in Munich. Subject is the batch processing framework Spring Batch, general hints regarding performance in batch applications and scalability options in Spring Batch. Slides are in German.

1. Tobias Flohre / Dennis Schulte | codecentric AG
Spring Batch – Performance und
Skalierbarkeit

2. Dennis Schulte
Düsseldorf
@denschu
www.github.com/denschu
blog.codecentric.de/author/dsc
dennis.schulte@codecentric.de
www.codecentric.de
codecentric AG

3. Tobias Flohre
Düsseldorf
@TobiasFlohre
www.github.com/tobiasflohre
blog.codecentric.de/en/author/tobias.flohre
tobias.flohre@codecentric.de
www.codecentric.de
codecentric AG

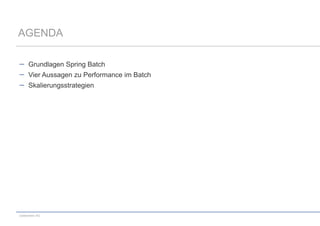

4. AGENDA
Grundlagen Spring Batch
Vier Aussagen zu Performance im Batch
Skalierungsstrategien
codecentric AG

5. AGENDA
Grundlagen Spring Batch
Vier Aussagen zu Performance im Batch
Skalierungsstrategien
codecentric AG

6. WAS IST EIN BATCH?
Traditionelles Batch-Pattern
Read
codecentric AG
Process
Write

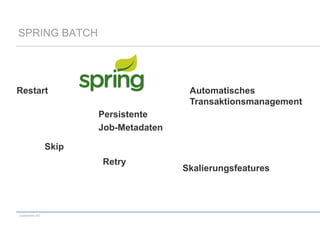

7. SPRING BATCH
Restart
Automatisches
Transaktionsmanagement
Persistente
Job-Metadaten
Skip
Retry
codecentric AG
Skalierungsfeatures

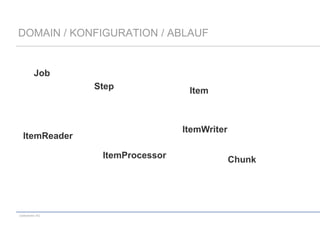

8. DOMAIN / KONFIGURATION / ABLAUF
Job
Step
ItemWriter
ItemReader
ItemProcessor
codecentric AG
Item
Chunk

9. DOMAIN / KONFIGURATION / ABLAUF
Job wird als Spring-Konfiguration erstellt
Domain Specific Language manifestiert sich in XML-Namespace
Zentrale Elemente
job
step
tasklet
chunk
reader
processor
writer
commit-interval
codecentric AG
<job id="myJob" >
<step id="myStep" >
<tasklet>
<chunk reader="myReader"
processor="myProcessor" writer="myWriter"
commit-interval="1" />
</tasklet>
</step>
</job>
10.11.2013
9

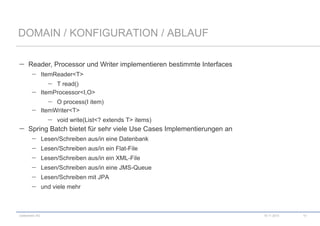

10. DOMAIN / KONFIGURATION / ABLAUF
Reader, Processor und Writer implementieren bestimmte Interfaces
ItemReader<T>
T read()
ItemProcessor<I,O>
O process(I item)
ItemWriter<T>
void write(List<? extends T> items)
Spring Batch bietet für sehr viele Use Cases Implementierungen an
Lesen/Schreiben aus/in eine Datenbank
Lesen/Schreiben aus/in ein Flat-File
Lesen/Schreiben aus/in ein XML-File
Lesen/Schreiben aus/in eine JMS-Queue
Lesen/Schreiben mit JPA
und viele mehr
codecentric AG
10.11.2013
10

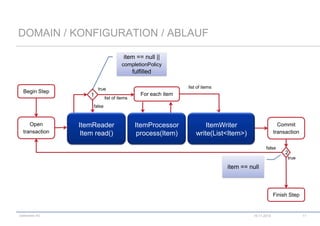

11. DOMAIN / KONFIGURATION / ABLAUF
item == null ||
completionPolicy
fulfilled
Begin Step
list of items
true
1
list of items
For each item
false
Open
transaction
ItemReader
Item read()
ItemProcessor
process(Item)
ItemWriter
write(List<Item>)
Commit
transaction
false
2
true
item == null
Finish Step
codecentric AG
10.11.2013
11

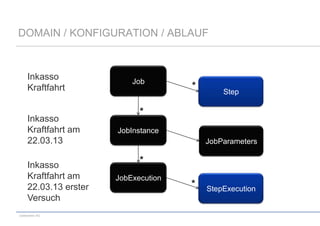

12. DOMAIN / KONFIGURATION / ABLAUF
Inkasso
Kraftfahrt
Inkasso
Kraftfahrt am
22.03.13
Inkasso
Kraftfahrt am
22.03.13 erster
Versuch
codecentric AG
Job
*
Step
*
JobInstance
JobParameters
*
JobExecution
*
StepExecution

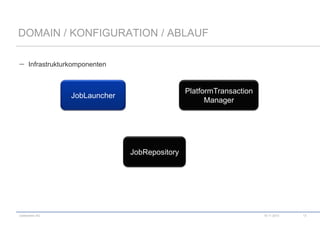

13. DOMAIN / KONFIGURATION / ABLAUF
Infrastrukturkomponenten
PlatformTransaction
Manager
JobLauncher
JobRepository
codecentric AG
10.11.2013
13

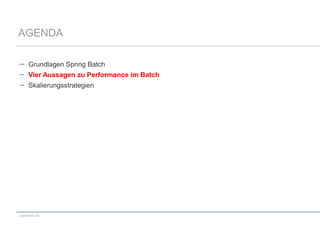

14. AGENDA
Grundlagen Spring Batch
Vier Aussagen zu Performance im Batch
Skalierungsstrategien
codecentric AG

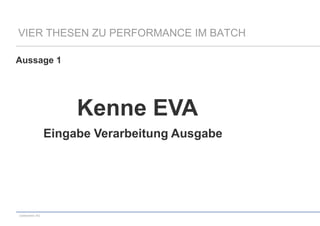

15. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 1
Kenne EVA
Eingabe Verarbeitung Ausgabe
codecentric AG

16. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 1
<job id=“step-job">
<step id=“xml-einlesen“>...</step>
<step id=“xml-verarbeiten“>...</step>
<step id=“xml-schreiben“>...</step>
</job>
codecentric AG

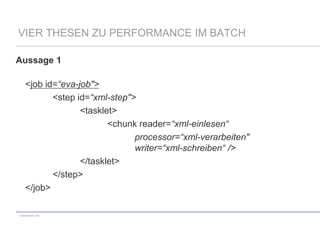

17. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 1
<job id=“eva-job">
<step id=“xml-step">
<tasklet>
<chunk reader=“xml-einlesen“
processor=“xml-verarbeiten"
writer=“xml-schreiben“ />
</tasklet>
</step>
</job>
codecentric AG

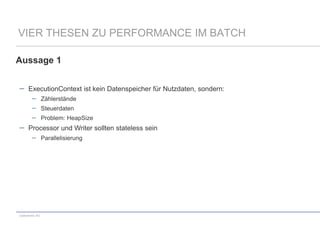

18. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 1
ExecutionContext ist kein Datenspeicher für Nutzdaten, sondern:
Zählerstände
Steuerdaten
Problem: HeapSize
Processor und Writer sollten stateless sein
Parallelisierung
codecentric AG

19. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 2
Kenne Deine nicht-funktionalen
Anforderungen
codecentric AG

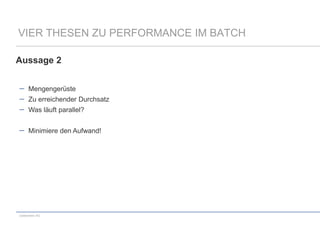

20. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 2
Mengengerüste
Zu erreichender Durchsatz
Was läuft parallel?
Minimiere den Aufwand!
codecentric AG

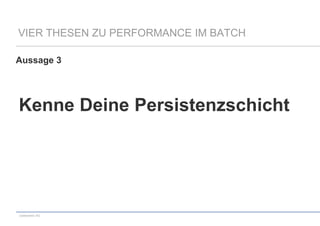

21. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 3
Kenne Deine Persistenzschicht
codecentric AG

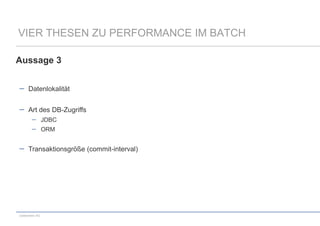

22. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 3
Datenlokalität
Art des DB-Zugriffs
JDBC
ORM
Transaktionsgröße (commit-interval)
codecentric AG

23. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 4
Zahlen sind besser als
Vermutungen
codecentric AG

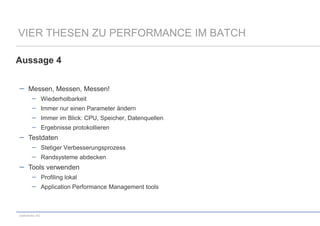

24. VIER THESEN ZU PERFORMANCE IM BATCH
Aussage 4
Messen, Messen, Messen!
Wiederholbarkeit
Immer nur einen Parameter ändern
Immer im Blick: CPU, Speicher, Datenquellen
Ergebnisse protokollieren
Testdaten
Stetiger Verbesserungsprozess
Randsysteme abdecken
Tools verwenden
Profiling lokal
Application Performance Management tools
codecentric AG

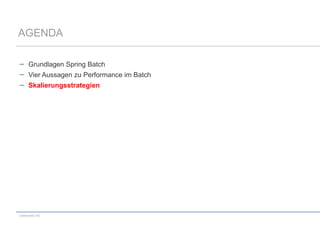

25. AGENDA
Grundlagen Spring Batch
Vier Aussagen zu Performance im Batch
Skalierungsstrategien
codecentric AG

26. SKALIERUNGSSTRATEGIEN
Multi-threaded Step
AsyncItemProcessor -> AsyncItemWriter
Parallel Steps
Partitioning
Remote Chunking
codecentric AG

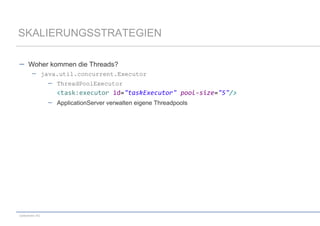

27. SKALIERUNGSSTRATEGIEN
Woher kommen die Threads?
java.util.concurrent.Executor
ThreadPoolExecutor
<task:executor id="taskExecutor" pool-size="5"/>
ApplicationServer verwalten eigene Threadpools
codecentric AG

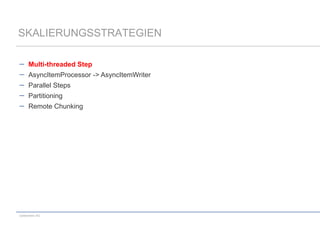

28. SKALIERUNGSSTRATEGIEN
Multi-threaded Step
AsyncItemProcessor -> AsyncItemWriter
Parallel Steps
Partitioning
Remote Chunking
codecentric AG

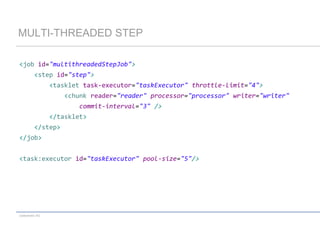

29. MULTI-THREADED STEP
<job id="multithreadedStepJob">
<step id="step">
<tasklet task-executor="taskExecutor" throttle-limit="4">
<chunk reader="reader" processor="processor" writer="writer"
commit-interval="3" />
</tasklet>
</step>
</job>
<task:executor id="taskExecutor" pool-size="5"/>
codecentric AG

30. MULTI-THREADED STEP
Threadsafe
Begin Step
Open
transaction
1
ItemReader
Item read()
For each item
ItemProcessor
process(Item)
ItemWriter
write(List<Item>)
Commit
transaction
2
File vs. DB vs. JMS
Finish Step
codecentric AG
10.11.2013
30

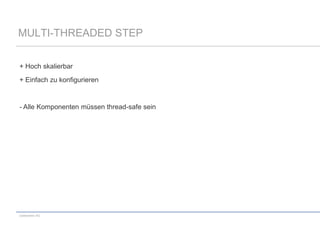

31. MULTI-THREADED STEP
+ Hoch skalierbar
+ Einfach zu konfigurieren
- Alle Komponenten müssen thread-safe sein
codecentric AG

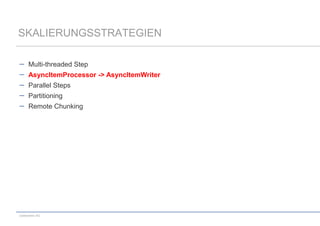

32. SKALIERUNGSSTRATEGIEN
Multi-threaded Step
AsyncItemProcessor -> AsyncItemWriter
Parallel Steps
Partitioning
Remote Chunking
codecentric AG

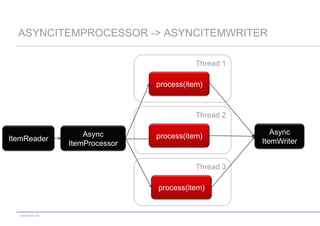

33. ASYNCITEMPROCESSOR -> ASYNCITEMWRITER
Thread 1
process(item)
Thread 2
ItemReader
Async
ItemProcessor
process(item)
Thread 3
process(item)
codecentric AG
Async
ItemWriter

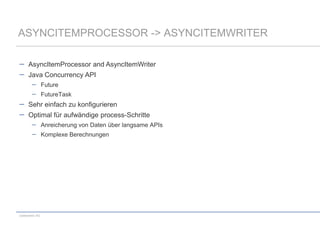

34. ASYNCITEMPROCESSOR -> ASYNCITEMWRITER
AsyncItemProcessor and AsyncItemWriter
Java Concurrency API
Future
FutureTask
Sehr einfach zu konfigurieren
Optimal für aufwändige process-Schritte
Anreicherung von Daten über langsame APIs
Komplexe Berechnungen
codecentric AG

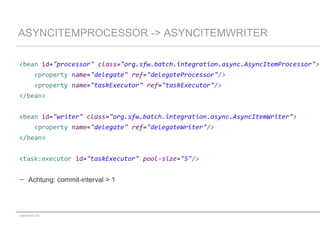

35. ASYNCITEMPROCESSOR -> ASYNCITEMWRITER
<bean id="processor" class="org.sfw.batch.integration.async.AsyncItemProcessor">
<property name="delegate" ref="delegateProcessor"/>
<property name="taskExecutor" ref="taskExecutor"/>
</bean>
<bean id="writer" class="org.sfw.batch.integration.async.AsyncItemWriter">
<property name="delegate" ref="delegateWriter"/>
</bean>
<task:executor id="taskExecutor" pool-size="5"/>
Achtung: commit-interval > 1
codecentric AG

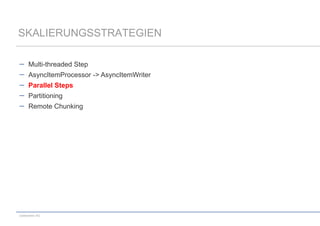

36. SKALIERUNGSSTRATEGIEN
Multi-threaded Step
AsyncItemProcessor -> AsyncItemWriter
Parallel Steps
Partitioning
Remote Chunking
codecentric AG

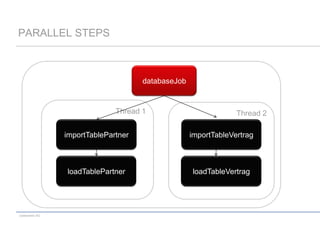

37. PARALLEL STEPS
databaseJob
Thread 1
Thread 2
importTablePartner
loadTablePartner
codecentric AG
importTableVertrag
loadTableVertrag

38. PARALLEL STEPS
<job id="importJob">
<split id="splitStep" task-executor="taskExecutor">
<flow>
<step id="partnerStep">
<tasklet ref="partnerTasklet"/>
</step>
</flow>
<flow>
<step id="vertragStep">
<tasklet ref="vertragTasklet"/>
</step>
</flow>
</split>
</job>
codecentric AG

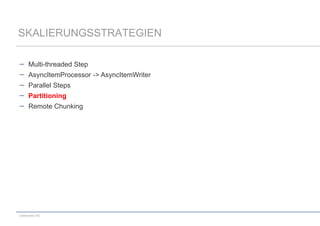

39. SKALIERUNGSSTRATEGIEN
Multi-threaded Step
AsyncItemProcessor -> AsyncItemWriter
Parallel Steps
Partitioning
Remote Chunking
codecentric AG

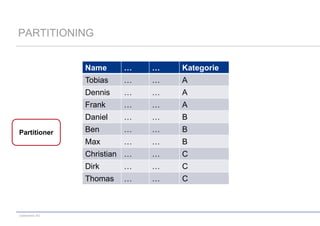

40. PARTITIONING
Name
Kategorie
…
…
A
Dennis
…
…
A
Frank
…
…
A
Daniel
…
…
B
Ben
…
…
B
Max
…
…
B
Christian …
…
C
Dirk
…
…
C
Thomas
codecentric AG
…
Tobias
Partitioner
…
…
…
C

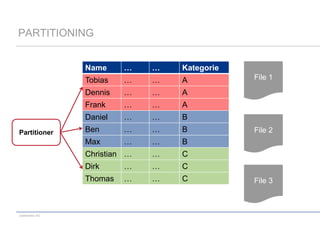

41. PARTITIONING
Name
Kategorie
…
…
A
Dennis
…
…
A
Frank
…
…
A
Daniel
…
…
B
Ben
…
…
B
Max
…
…
B
Christian …
…
C
Dirk
…
…
C
Thomas
codecentric AG
…
Tobias
Partitioner
…
…
…
C
File 1
File 2
File 3

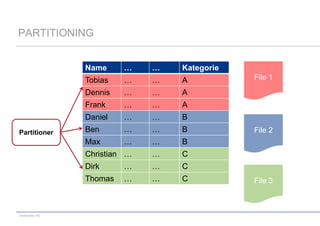

42. PARTITIONING
Name
Kategorie
…
…
A
Dennis
…
…
A
Frank
…
…
A
Daniel
…
…
B
Ben
…
…
B
Max
…
…
B
Christian …
…
C
Dirk
…
…
C
Thomas
codecentric AG
…
Tobias
Partitioner
…
…
…
C
File 1
File 2
File 3

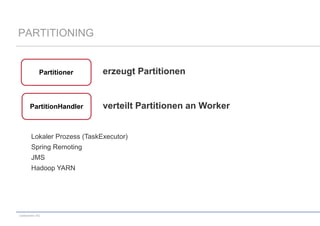

43. PARTITIONING
Partitioner
PartitionHandler
erzeugt Partitionen
verteilt Partitionen an Worker
Lokaler Prozess (TaskExecutor)
Spring Remoting
JMS
Hadoop YARN
codecentric AG

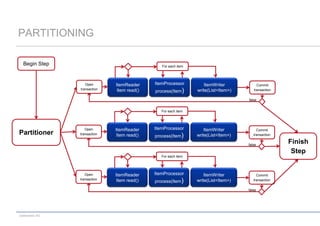

44. PARTITIONING
Begin Step
For each item
Open
transaction
ItemReader
Item read()
ItemProcessor
process(Item)
ItemWriter
write(List<Item>)
Commit
transaction
false
For each item
Partitioner
Open
transaction
ItemReader
Item read()
ItemProcessor
process(Item)
ItemWriter
write(List<Item>)
Commit
transaction
false
For each item
Open
transaction
ItemReader
Item read()
ItemProcessor
process(Item)
ItemWriter
write(List<Item>)
Commit
transaction
false
codecentric AG
Finish
Step

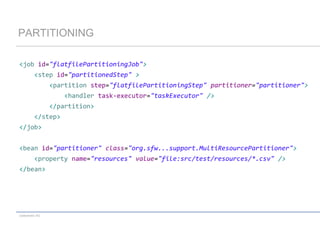

45. PARTITIONING
<job id="flatfilePartitioningJob">
<step id="partitionedStep" >
<partition step="flatfilePartitioningStep" partitioner="partitioner">
<handler task-executor="taskExecutor" />
</partition>
</step>
</job>
<bean id="partitioner" class="org.sfw...support.MultiResourcePartitioner">
<property name="resources" value="file:src/test/resources/*.csv" />
</bean>
codecentric AG

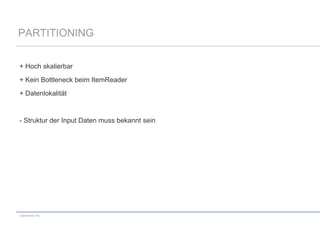

46. PARTITIONING
+ Hoch skalierbar
+ Kein Bottleneck beim ItemReader
+ Datenlokalität
- Struktur der Input Daten muss bekannt sein
codecentric AG

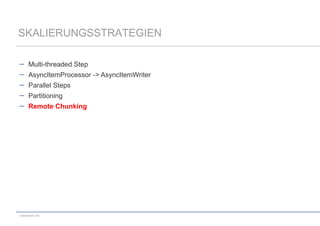

47. SKALIERUNGSSTRATEGIEN
Multi-threaded Step
AsyncItemProcessor -> AsyncItemWriter
Parallel Steps
Partitioning
Remote Chunking
codecentric AG

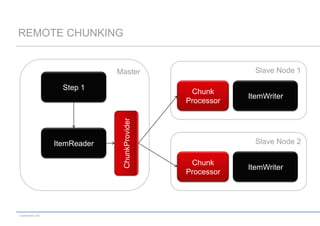

48. REMOTE CHUNKING
Slave Node 1
Master
Step 1
codecentric AG
ChunkProvider
ItemReader
Chunk
Processor
ItemWriter
Slave Node 2
Chunk
Processor
ItemWriter

49. REMOTE CHUNKING
Begin Step
Open
transaction
1
ItemReader
Item read()
Commit
transaction
Open
transaction
JMS
JMS
For each
item
ItemProcessor
process(Item)
ItemWriter
write(List<Item>)
Commit
transaction
2
Finish Step
codecentric AG

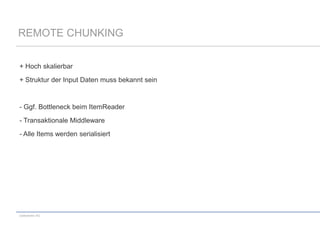

50. REMOTE CHUNKING
+ Hoch skalierbar
+ Struktur der Input Daten muss bekannt sein
- Ggf. Bottleneck beim ItemReader
- Transaktionale Middleware
- Alle Items werden serialisiert
codecentric AG

51. FRAGEN?
Dennis Schulte / Tobias Flohre
codecentric AG
Merscheider Straße 1
42699 Solingen
tobias.flohre@codecentric.de
dennis.schulte@codecentric.de
www.codecentric.de
blog.codecentric.de
www.meettheexperts.de
codecentric AG
10.11.2013
51
