Vorlesung 2009 biomasse1
- 1. Regenerative Energietechnik II Biomasse Teil 1 From trash to cash Institut für Energie- und Umweltverfahrenstechnik

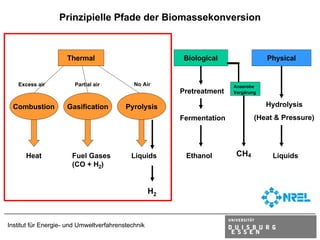

- 2. Prinzipielle Pfade derBiomassekonversion Thermal Biological Physical Excess air Partial air No Air Anaerobe Pretreatment Vergärung Combustion Gasification Pyrolysis Hydrolysis Fermentation (Heat & Pressure) Heat Fuel Gases Liquids Ethanol CH4 Liquids (CO + H2) H2 Institut für Energie- und Umweltverfahrenstechnik

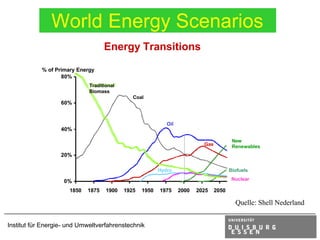

- 3. World Energy Scenarios Energy Transitions % of Primary Energy 80% Traditional Traditional Biomass Coal 60% Oil 40% New Gas Renewables 20% Hydro Biofuels 0% Nuclear 1850 1875 1900 1925 1950 1975 2000 2025 2050 Quelle: Shell Nederland Institut für Energie- und Umweltverfahrenstechnik

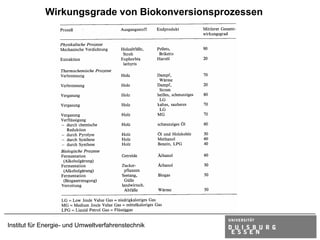

- 4. Wirkungsgrade von Biokonversionsprozessen Institutfür Energie- und Umweltverfahrenstechnik

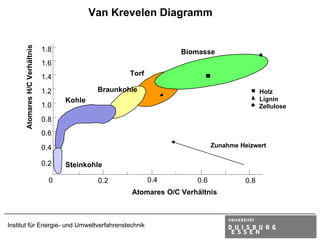

- 5. Van Krevelen Diagramm Atomares H/C Verhältnis 1.8 Biomasse 1.6 Torf 1.4 1.2 Braunkohle Holz Kohle Lignin 1.0 Zellulose 0.8 0.6 0.4 Zunahme Heizwert 0.2 Steinkohle 0 0.2 0.4 0.6 0.8 Atomares O/C Verhältnis Institut für Energie- und Umweltverfahrenstechnik

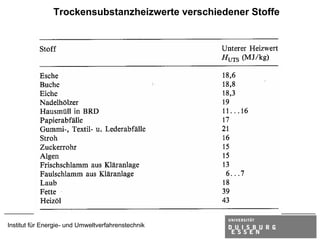

- 6. Trockensubstanzheizwerte verschiedener Stoffe Institutfür Energie- und Umweltverfahrenstechnik
- 7. Institut für Energie-und Umweltverfahrenstechnik
- 8. Abhängigkeit des unteren Heizwerts HU von der Feuchtigkeit verschiedener Brennstoffe Institut für Energie- und Umweltverfahrenstechnik

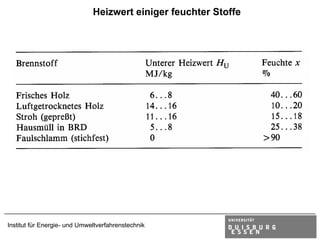

- 9. Heizwert einiger feuchterStoffe Institut für Energie- und Umweltverfahrenstechnik
- 10. Biomassefeuerung: Durchbrandkessel Institut für Energie- und Umweltverfahrenstechnik

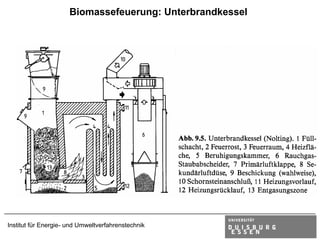

- 11. Biomassefeuerung: Unterbrandkessel Institut fürEnergie- und Umweltverfahrenstechnik

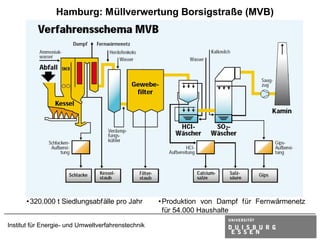

- 12. Hamburg: Müllverwertung Borsigstraße(MVB) • 320.000 t Siedlungsabfälle pro Jahr • Produktion von Dampf für Fernwärmenetz für 54.000 Haushalte Institut für Energie- und Umweltverfahrenstechnik

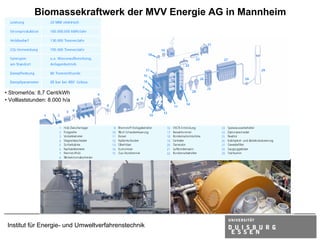

- 13. Biomassekraftwerk der MVVEnergie AG in Mannheim • Stromerlös: 8,7 Cent/kWh • Volllaststunden: 8.000 h/a Institut für Energie- und Umweltverfahrenstechnik

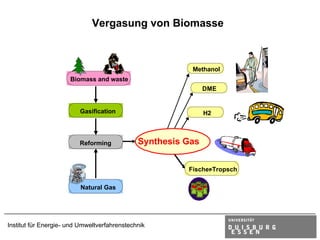

- 14. Vergasung von Biomasse Methanol Biomass and waste DME Gasification H2 Reforming Synthesis Gas Fischer -Tropsch Natural Gas Institut für Energie- und Umweltverfahrenstechnik

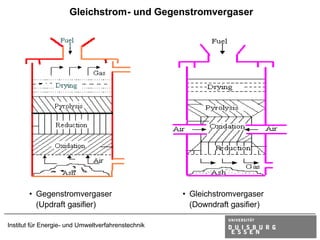

- 15. Gleichstrom- und Gegenstromvergaser • Gegenstromvergaser • Gleichstromvergaser (Updraft gasifier) (Downdraft gasifier) Institut für Energie- und Umweltverfahrenstechnik

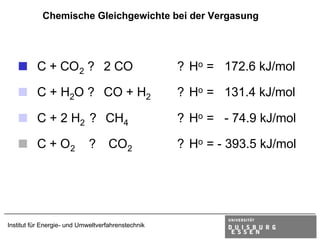

- 16. Chemische Gleichgewichte beider Vergasung < C + CO2 ? 2 CO ? Ho = 172.6 kJ/mol < C + H2O ? CO + H2 ? Ho = 131.4 kJ/mol < C + 2 H2 ? CH4 ? Ho = - 74.9 kJ/mol < C + O2 ? CO2 ? Ho = - 393.5 kJ/mol Institut für Energie- und Umweltverfahrenstechnik

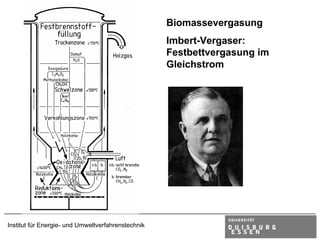

- 17. Biomassevergasung Imbert-Vergaser: Festbettvergasung im Gleichstrom Institut für Energie- und Umweltverfahrenstechnik

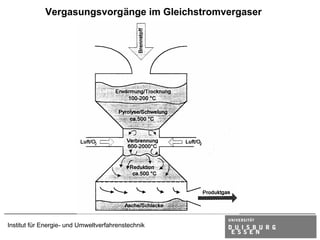

- 18. Vergasungsvorgänge im Gleichstromvergaser Institutfür Energie- und Umweltverfahrenstechnik

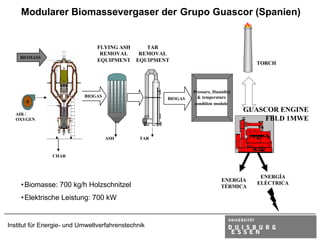

- 19. Modularer Biomassevergaser derGrupo Guascor (Spanien) FLYING ASH TAR REMOVAL REMOVAL BIOMASS EQUIPMENT EQUIPMENT TORCH Pressure, Humidity BIOGAS & temperature BIOGAS condition module GUASCOR ENGINE AIR / OXYGEN FBLD 1MWE ASH TAR CHAR ENERGÍA ENERGÍA • Biomasse: 700 kg/h Holzschnitzel ELÉCTRICA TÉRMICA • Elektrische Leistung: 700 kW Institut für Energie- und Umweltverfahrenstechnik

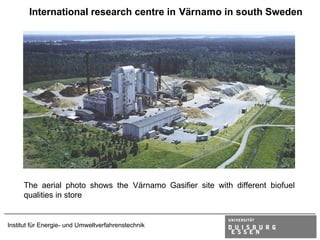

- 20. International research centrein Värnamo in south Sweden The aerial photo shows the Värnamo Gasifier site with different biofuel qualities in store Institut für Energie- und Umweltverfahrenstechnik

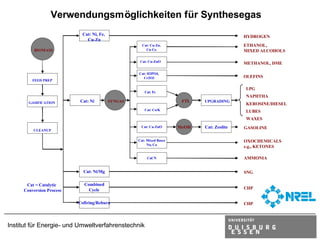

- 21. Verwendungsmöglichkeiten für Synthesegas Cat: Ni, Fe, HYDROGEN Cu-Zn Cat: Cu-Zn, ETHANOL, BIOMASS Cu-Co MIXED ALCOHOLS Cat: Cu-ZnO METHANOL, DME Cat: H3PO4, Cr2O3 OLEFINS FEED PREP LPG Cat: Fe NAPHTHA GASIFICATION Cat: Ni SYNGAS FTL UPGRADING KEROSINE/DIESEL Cat: Co/K LUBES WAXES Cat: Cu-ZnO MeOH Cat: Zeolite GASOLINE CLEANUP Cat: Mixed Bases OXOCHEMICALS Na, Ca e.g., KETONES CaCN AMMONIA Cat: Ni/Mg SNG Cat = Catalytic Combined Cycle CHP Conversion Process Cofiring/Reburn CHP Institut für Energie- und Umweltverfahrenstechnik
- 22. Prinzipielle Pfade derVergasung von Biomasse und Kohle Institut für Energie- und Umweltverfahrenstechnik
- 23. Vereinfachtes Verfahrensschema zur Synthesegaserzeugung aus holz- artiger Biomasse und Aufbereitung auf Erdgasqualität Institut für Energie- und Umweltverfahrenstechnik
- 24. Verschiedene Arten vonWirbelschichten Institut für Energie- und Umweltverfahrenstechnik

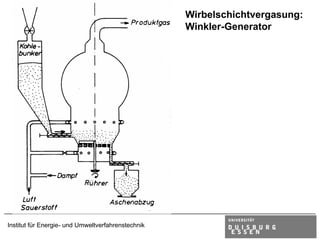

- 25. Wirbelschichtvergasung: Winkler-Generator Institut für Energie- und Umweltverfahrenstechnik

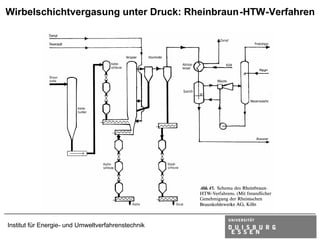

- 26. Wirbelschichtvergasung unter Druck:Rheinbraun-HTW-Verfahren Institut für Energie- und Umweltverfahrenstechnik
- 27. Flugstromvergasung: Koppers-Totzek-Verfahren Institut fürEnergie- und Umweltverfahrenstechnik

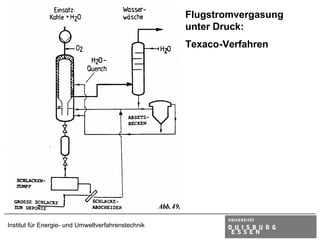

- 28. Flugstromvergasung unter Druck: Texaco-Verfahren Institut für Energie- und Umweltverfahrenstechnik
- 29. Zusammensetzung der Pyrolyseprodukte als Funktion von Pyrolyse- temperatur und Aufheizrate Institut für Energie- und Umweltverfahrenstechnik

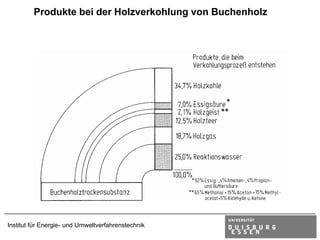

- 30. Produkte bei derHolzverkohlung von Buchenholz Institut für Energie- und Umweltverfahrenstechnik
- 31. Schema des Reichert-Holzverkohlungsverfahrens Institutfür Energie- und Umweltverfahrenstechnik

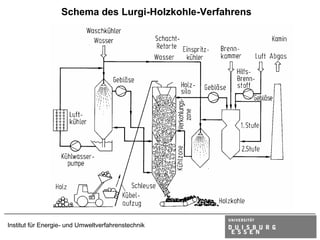

- 32. Schema des Lurgi-Holzkohle-Verfahrens Institutfür Energie- und Umweltverfahrenstechnik

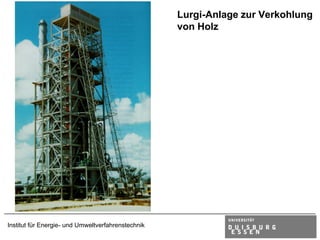

- 33. Lurgi-Anlage zur Verkohlung von Holz Institut für Energie- und Umweltverfahrenstechnik

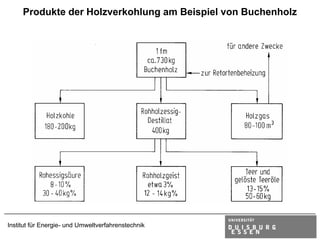

- 34. Produkte der Holzverkohlungam Beispiel von Buchenholz Institut für Energie- und Umweltverfahrenstechnik
- 35. Holzverkohlungsanlage mit Destillation Institutfür Energie- und Umweltverfahrenstechnik

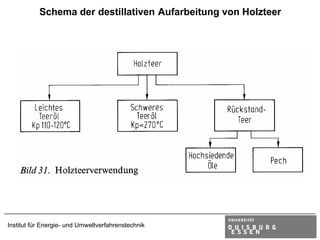

- 36. Schema der destillativenAufarbeitung von Holzteer Institut für Energie- und Umweltverfahrenstechnik
- 37. Eukalyptus-Plantage in Brasilien Institut für Energie- und Umweltverfahrenstechnik

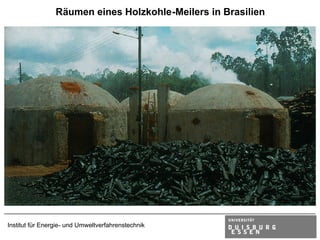

- 38. Räumen eines Holzkohle-Meilersin Brasilien Institut für Energie- und Umweltverfahrenstechnik
