Tiefbohren
- 1.

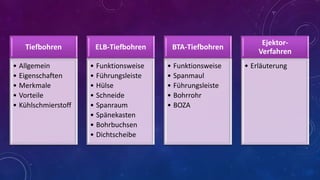

- 2. Tiefbohren • Allgemein • Eigenschaften •Merkmale • Vorteile • Kühlschmierstoff ELB-Tiefbohren BTA-Tiefbohren • Funktionsweise • Führungsleiste • Hülse • Schneide • Spanraum • Spänekasten • Bohrbuchsen • Dichtscheibe • Funktionsweise • Spanmaul • Führungsleiste • Bohrrohr • BOZA EjektorVerfahren • Erläuterung

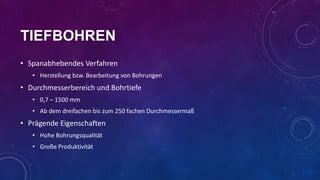

- 3. TIEFBOHREN • Spanabhebendes Verfahren •Herstellung bzw. Bearbeitung von Bohrungen • Durchmesserbereich und Bohrtiefe • 0,7 – 1500 mm • Ab dem dreifachen bis zum 250 fachen Durchmessermaß • Prägende Eigenschaften • Hohe Bohrungsqualität • Große Produktivität

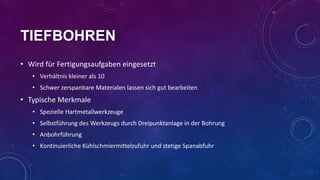

- 4. TIEFBOHREN • Wird fürFertigungsaufgaben eingesetzt • Verhältnis kleiner als 10 • Schwer zerspanbare Materialen lassen sich gut bearbeiten • Typische Merkmale • Spezielle Hartmetallwerkzeuge • Selbstführung des Werkzeugs durch Dreipunktanlage in der Bohrung • Anbohrführung • Kontinuierliche Kühlschmiermittelzufuhr und stetige Spanabfuhr

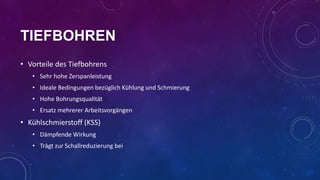

- 5. TIEFBOHREN • Vorteile desTiefbohrens • Sehr hohe Zerspanleistung • Ideale Bedingungen bezüglich Kühlung und Schmierung • Hohe Bohrungsqualität • Ersatz mehrerer Arbeitsvorgängen • Kühlschmierstoff (KSS) • Dämpfende Wirkung • Trägt zur Schallreduzierung bei

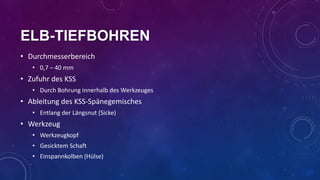

- 6. ELB-TIEFBOHREN • Durchmesserbereich • 0,7– 40 mm • Zufuhr des KSS • Durch Bohrung innerhalb des Werkzeuges • Ableitung des KSS-Spänegemisches • Entlang der Längsnut (Sicke) • Werkzeug • Werkzeugkopf • Gesicktem Schaft • Einspannkolben (Hülse)

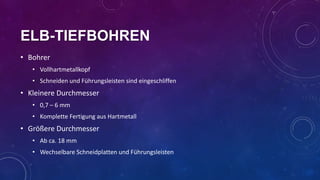

- 7. ELB-TIEFBOHREN • Bohrer • Vollhartmetallkopf •Schneiden und Führungsleisten sind eingeschliffen • Kleinere Durchmesser • 0,7 – 6 mm • Komplette Fertigung aus Hartmetall • Größere Durchmesser • Ab ca. 18 mm • Wechselbare Schneidplatten und Führungsleisten
- 8.

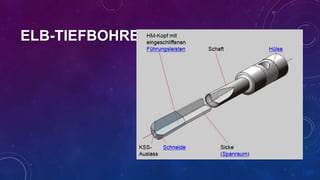

- 9.

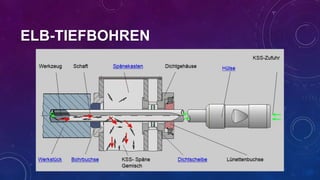

- 10.

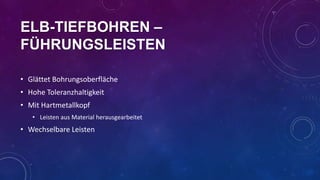

- 11. ELB-TIEFBOHREN – FÜHRUNGSLEISTEN • GlättetBohrungsoberfläche • Hohe Toleranzhaltigkeit • Mit Hartmetallkopf • Leisten aus Material herausgearbeitet • Wechselbare Leisten

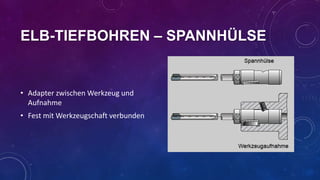

- 12. ELB-TIEFBOHREN – SPANNHÜLSE •Adapter zwischen Werkzeug und Aufnahme • Fest mit Werkzeugschaft verbunden

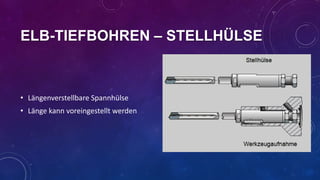

- 13. ELB-TIEFBOHREN – STELLHÜLSE •Längenverstellbare Spannhülse • Länge kann voreingestellt werden

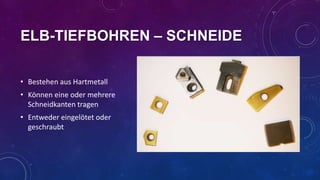

- 14. ELB-TIEFBOHREN – SCHNEIDE •Bestehen aus Hartmetall • Können eine oder mehrere Schneidkanten tragen • Entweder eingelötet oder geschraubt

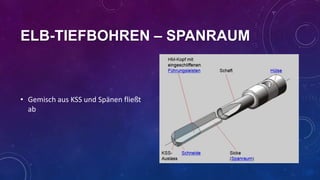

- 15. ELB-TIEFBOHREN – SPANRAUM •Gemisch aus KSS und Spänen fließt ab

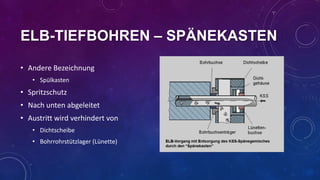

- 16. ELB-TIEFBOHREN – SPÄNEKASTEN •Andere Bezeichnung • Spülkasten • Spritzschutz • Nach unten abgeleitet • Austritt wird verhindert von • Dichtscheibe • Bohrrohrstützlager (Lünette)

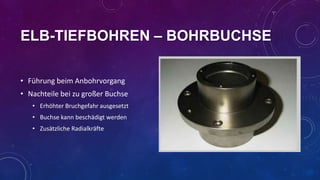

- 17. ELB-TIEFBOHREN – BOHRBUCHSE •Führung beim Anbohrvorgang • Nachteile bei zu großer Buchse • Erhöhter Bruchgefahr ausgesetzt • Buchse kann beschädigt werden • Zusätzliche Radialkräfte

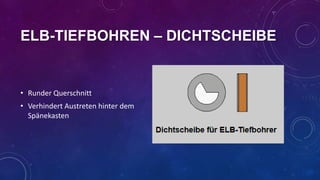

- 18. ELB-TIEFBOHREN – DICHTSCHEIBE •Runder Querschnitt • Verhindert Austreten hinter dem Spänekasten

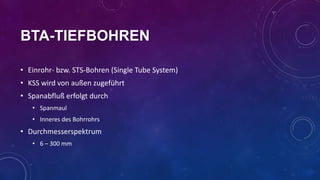

- 19. BTA-TIEFBOHREN • Einrohr- bzw.STS-Bohren (Single Tube System) • KSS wird von außen zugeführt • Spanabfluß erfolgt durch • Spanmaul • Inneres des Bohrrohrs • Durchmesserspektrum • 6 – 300 mm

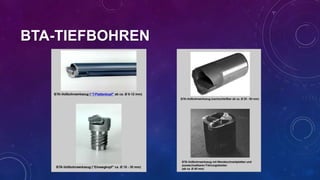

- 20.
- 21.
- 22.

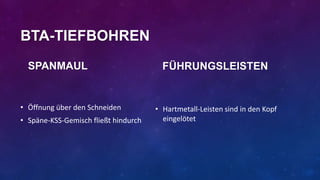

- 23. BTA-TIEFBOHREN SPANMAUL • Öffnung überden Schneiden • Späne-KSS-Gemisch fließt hindurch FÜHRUNGSLEISTEN • Hartmetall-Leisten sind in den Kopf eingelötet

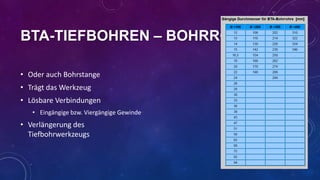

- 24. BTA-TIEFBOHREN – BOHRROHR •Oder auch Bohrstange • Trägt das Werkzeug • Lösbare Verbindungen • Eingängige bzw. Viergängige Gewinde • Verlängerung des Tiefbohrwerkzeugs

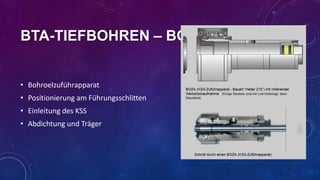

- 25. BTA-TIEFBOHREN – BOZA •Bohroelzuführapparat • Positionierung am Führungsschlitten • Einleitung des KSS • Abdichtung und Träger

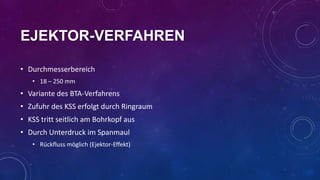

- 26. EJEKTOR-VERFAHREN • Durchmesserbereich • 18– 250 mm • Variante des BTA-Verfahrens • Zufuhr des KSS erfolgt durch Ringraum • KSS tritt seitlich am Bohrkopf aus • Durch Unterdruck im Spanmaul • Rückfluss möglich (Ejektor-Effekt)
- 27.
- 28.
- 29. VIELEN DANKE FÜR IHREAUFMERKSAMKEIT QUELLEN: TIEFBOHR-LEXIKON.DE
