Seit dem 2011er Chaos Communication Camp schwebt das Hackerspace Global Grid (HGG) im virtuellen Raum. Das Grid, ein satellitengestütztes Netzwerk, soll der Einstieg der Hacking-Bewegung in das Space-Zeitalter sein. Doch es gibt schon seit 1961 “Space Hacking”. In seinem Vortrag will Frank (6DBN), der für die AMSAT-Deutschland schon an nicht-kommerziellen Kommunikationssatelliten gearbeitet hat, aufzeigen, dass es für die Reise ins All neben einer Idee eine ganze Menge Physik, Engineering und auch Geld bedarf. Ob und wie ein HGG funktionieren kann, soll am Ende des Vortrags stehen.

1. 1 : HaSi - 6DBNKick-Off
Space Invaders - Den Weltraum hacken
• Warum dieser Vortrag
• 28c3 und HGG
• Umlaufbahnen
• Space Hackers – AMSAT
• Datensatelliten
• Satellitendesign
• HGG und nun?

2. 2 : HaSi - 6DBNDer Ursprung
Space Invaders - Den Weltraum hacken

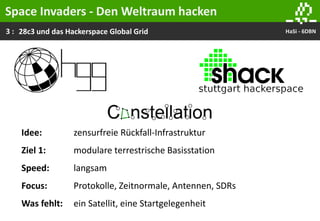

3. 3 : HaSi - 6DBN28c3 und das Hackerspace Global Grid
Space Invaders - Den Weltraum hacken
Idee: zensurfreie Rückfall-Infrastruktur
Ziel 1: modulare terrestrische Basisstation
Speed: langsam
Focus: Protokolle, Zeitnormale, Antennen, SDRs
Was fehlt: ein Satellit, eine Startgelegenheit

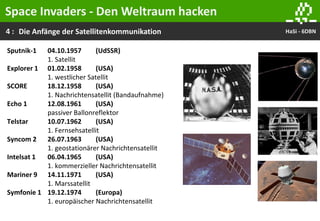

4. 4 : HaSi - 6DBNDie Anfänge der Satellitenkommunikation
Space Invaders - Den Weltraum hacken
Sputnik-1 04.10.1957 (UdSSR)
1. Satellit
Explorer 1 01.02.1958 (USA)
1. westlicher Satellit
SCORE 18.12.1958 (USA)
1. Nachrichtensatellit (Bandaufnahme)
Echo 1 12.08.1961 (USA)
passiver Ballonreflektor
Telstar 10.07.1962 (USA)
1. Fernsehsatellit
Syncom 2 26.07.1963 (USA)
1. geostationärer Nachrichtensatellit
Intelsat 1 06.04.1965 (USA)
1. kommerzieller Nachrichtensatellit
Mariner 9 14.11.1971 (USA)
1. Marssatellit
Symfonie 1 19.12.1974 (Europa)
1. europäischer Nachrichtensatellit

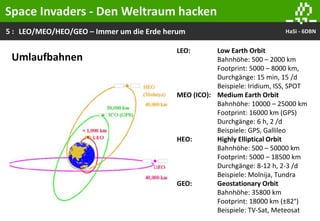

5. 5 : HaSi - 6DBNLEO/MEO/HEO/GEO – Immer um die Erde herum
LEO: Low Earth Orbit
Bahnhöhe: 500 – 2000 km
Footprint: 5000 – 8000 km,
Durchgänge: 15 min, 15 /d
Beispiele: Iridium, ISS, SPOT
MEO (ICO): Medium Earth Orbit
Bahnhöhe: 10000 – 25000 km
Footprint: 16000 km (GPS)
Durchgänge: 6 h, 2 /d
Beispiele: GPS, Gallileo
HEO: Highly Elliptical Orbit
Bahnhöhe: 500 – 50000 km
Footprint: 5000 – 18500 km
Durchgänge: 8-12 h, 2-3 /d
Beispiele: Molnija, Tundra
GEO: Geostationary Orbit
Bahnhöhe: 35800 km
Footprint: 18000 km (±82°)
Beispiele: TV-Sat, Meteosat
Umlaufbahnen
Space Invaders - Den Weltraum hacken

6. 6 : HaSi - 6DBNDas Space Hacking beginnt 1961
OSCAR 1 – Phase 1
Start: 12.12.1961
mit: Militärrakete (gratis)
Lebensdauer: 22 Tage
Nutzlast: VHF-Bakensender
Kosten: 68 $
Space Invaders - Den Weltraum hacken

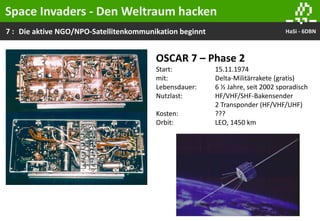

7. 7 : HaSi - 6DBNDie aktive NGO/NPO-Satellitenkommunikation beginnt
OSCAR 7 – Phase 2
Start: 15.11.1974
mit: Delta-Militärrakete (gratis)
Lebensdauer: 6 ½ Jahre, seit 2002 sporadisch
Nutzlast: HF/VHF/SHF-Bakensender
2 Transponder (HF/VHF/UHF)
Kosten: ???
Orbit: LEO, 1450 km
Space Invaders - Den Weltraum hacken

8. 8 : HaSi - 6DBNZu Höherem geboren – Die Phase 3 beginnt
OSCARs 10/13/40 – Phase 3
Start: 16.06.1983 (1988, 2000)
mit: ARIANE 2/4/5
(Kompensationsleistung)
Lebensdauer: 4 - 19 Jahre
Nutzlast: VHF/UHF/SHF-Baken
Transponder (analog/digital)
Kosten: 0,5 – 2,5 Mio. €
Orbit: HEO, 2500 - 35000 (60000) km
Space Invaders - Den Weltraum hacken

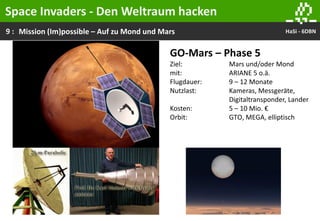

9. 9 : HaSi - 6DBN
Space Invaders - Den Weltraum hacken
Mission (Im)possible – Auf zu Mond und Mars
GO-Mars – Phase 5
Ziel: Mars und/oder Mond
mit: ARIANE 5 o.ä.
Flugdauer: 9 – 12 Monate
Nutzlast: Kameras, Messgeräte,
Digitaltransponder, Lander
Kosten: 5 – 10 Mio. €
Orbit: GTO, MEGA, elliptisch

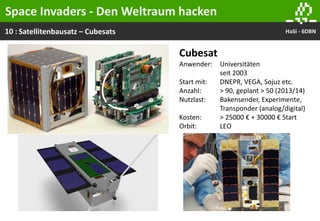

10. 10 : HaSi - 6DBNSatellitenbausatz – Cubesats
Cubesat
Anwender: Universitäten
seit 2003
Start mit: DNEPR, VEGA, Sojuz etc.
Anzahl: > 90, geplant > 50 (2013/14)
Nutzlast: Bakensender, Experimente,
Transponder (analog/digital)
Kosten: > 25000 € + 30000 € Start
Orbit: LEO
Space Invaders - Den Weltraum hacken

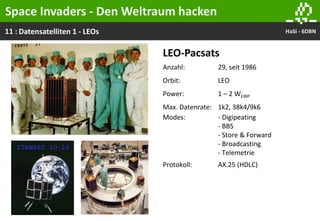

11. 11 : HaSi - 6DBNDatensatelliten 1 - LEOs
LEO-Pacsats
Anzahl: 29, seit 1986
Orbit: LEO
Power: 1 – 2 WEIRP
Max. Datenrate: 1k2, 38k4/9k6
Modes: - Digipeating
- BBS
- Store & Forward
- Broadcasting
- Telemetrie
Protokoll: AX.25 (HDLC)
Space Invaders - Den Weltraum hacken

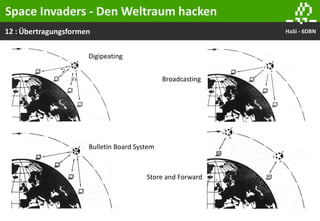

12. 12 : HaSi - 6DBNÜbertragungsformen
Space Invaders - Den Weltraum hacken
Digipeating
Broadcasting
Bulletin Board System
Store and Forward

13. 13 : HaSi - 6DBNDatensatelliten 2 - HEOs
AMSAT-OSCAR 13 & AO-40
Anzahl: 2, 1986/2000
Orbit: HEO
Power: 50 WEIRP
Max. Datenrate: 2k4/0k4, 9k6
Modes: - Digipeating
- BBS
- Broadcasting
- Telemetrie
Protokoll: AX.25 (HDLC)
Space Invaders - Den Weltraum hacken

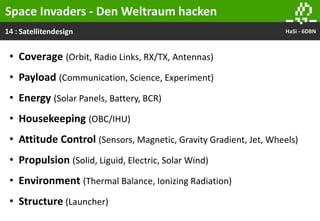

14. 14 : HaSi - 6DBNSatellitendesign
Space Invaders - Den Weltraum hacken
• Coverage (Orbit, Radio Links, RX/TX, Antennas)
• Payload (Communication, Science, Experiment)
• Energy (Solar Panels, Battery, BCR)
• Housekeeping (OBC/IHU)
• Attitude Control (Sensors, Magnetic, Gravity Gradient, Jet, Wheels)
• Propulsion (Solid, Liguid, Electric, Solar Wind)
• Environment (Thermal Balance, Ionizing Radiation)
• Structure (Launcher)

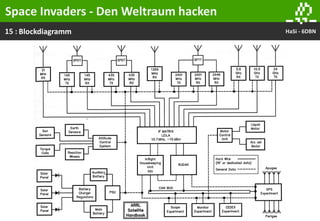

15. 15 : HaSi - 6DBNBlockdiagramm
Space Invaders - Den Weltraum hacken

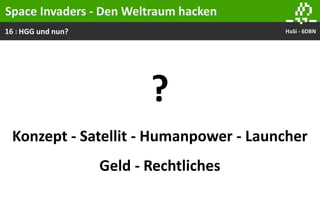

16. 16 : HaSi - 6DBNHGG und nun?
Space Invaders - Den Weltraum hacken
?
Konzept - Satellit - Humanpower - Launcher
Geld - Rechtliches
