Das Dokument beschreibt das Unternehmen Schnauer, einen zertifizierten Spezialisten für Wärmepumpen und Photovoltaik, der bis zu 93 Prozent Energieeffizienz durch die Nutzung kostenloser Wärme aus Erde, Grundwasser und Luft ermöglicht. Dr. Christa Kummer, eine bekannte Wetterexpertin, befürwortet die Verwendung von Schnauers Wärmepumpensystemen, die umweltfreundlich und kostengünstig sind. Das Unternehmen hebt seine 30-jährige Erfahrung und die Bedeutung von Fachwissen in der Planung und Installation von effektiven Wärmepumpenanlagen hervor.

1. GRATIS-ENERGIE
AUS DER NATUR.
SCHNAUER IST ZERTIFIZIERTER
WÄRMEPUMPEN- UND PHOTOVOLTAIK-SPEZIALIST.
SCHNAUER-WÄRMEPUMPENSYSTEME
GEWINNEN BIS ZU 80 PROZENT KOSTENLOSE ENERGIE*
AUS ERDE, GRUNDWASSER ODER LUFT.
* in Kombination mit Schnauer-Photovoltaik
bis zu 93 Prozent Energieeffizienz.
Dr. Christa Kummer,
die bekannte TV-Moderatorin
und ORF-Wetterexpertin, ist von ihrer
Wärmepumpenheizung begeistert.
Die Erdwärme für ihre Anlage wird aus
einer 125 m-Tiefensonde gewonnen.
Sauber, umweltfreundlich und kostengünstig.
NEUAUFLAGENOVEMBER2013

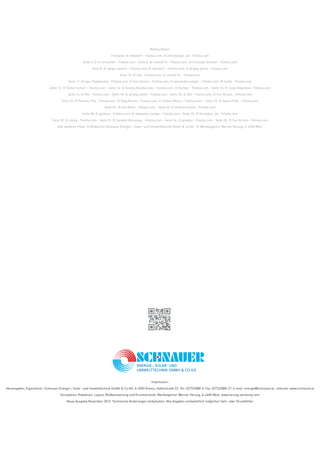

2. Impressum:
Herausgeber, Eigentümer: Schnauer Energie-, Solar- und Umwelttechnik GmbH & Co KG, A-3500 Krems, Hafenstraße 57, Tel: 02732/888-0, Fax: 02732/888-27, e-mail: energie@schnauer.at, Internet: www.schnauer.at
Konzeption, Redaktion, Layout, Bildbearbeitung und Druckvorstufe: Werbeagentur Werner Herzog, A-4600 Wels, www.herzog-werbung.com
Neue Ausgabe November 2013. Technische Änderungen vorbehalten. Alle Angaben vorbehaltlich möglicher Satz- oder Druckfehler
Bildnachweis:
Titelseite: © chesterF - Fotolia.com, © artistdesign_de - Fotolia.com
Seite 4: © m.schuckart - Fotolia.com - Seite 6: © Leonid Tit - Fotolia.com, © Christian Schwier - Fotolia.com
Seite 8: © sergio castelli - Fotolia.com, © chesterF - Fotolia.com, © drubig-photo - Fotolia.com
Seite 10: © olly - Fotolia.com, © Leonid Tit - Fotolia.com
Seite 11: © Igor Chaikovskiy - Fotolia.com, © Yuri Arcurs - Fotolia.com, © alexandre zveiger - Fotolia.com, © visdia - Fotolia.com
Seite 12: © Stefan Schurr - Fotolia.com - Seite 14: © Andrey Bandurenko - Fotolia.com, © Kurhan - Fotolia.com - Seite 15: © Julia Shepeleva - Fotolia.com
Seite 16: © GIS - Fotolia.com - Seite 18: © drubig-photo - Fotolia.com - Seite 20: © GIS - Fotolia.com, © Yuri Arcurs - Fotolia.com
Seite 22: © Patrizia Tilly - Fotolia.com, © Oleg Kozlov - Fotolia.com, © Günter Menzl - Fotolia.com1 - Seite 23: © Valua Vitaly - Fotolia.com
Seite 25: © Kati Molin - Fotolia.com - Seite 26: © Andrey Kiselev - Fotolia.com
Seite 28: © goodluz - Fotolia.com, © alexandre zveiger - Fotolia.com - Seite 29: © fhmedien_de - Fotolia.com
Seite 30: © visdia - Fotolia.com - Seite 31: © Serghei Velusceac - Fotolia.com - Seite 34: © goodluz - Fotolia.com - Seite 35: © Yuri Arcurs - Fotolia.com
Alle weiteren Fotos: © Bildarchiv Schnauer Energie-, Solar- und Umwelttechnik GmbH & Co KG . © Werbeagentur Werner Herzog, A-4600 Wels

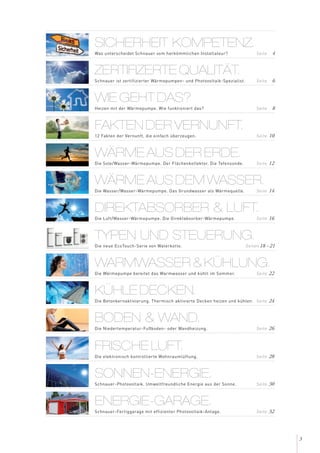

3. 3
ZERTIFIZERTE QUALITÄT.
Schnauer ist zertifizierter Wärmepumpen- und Photovoltaik-Spezialist. Seite 6
SICHERHEIT KOMPETENZ.
Was unterscheidet Schnauer vom herkömmlichen Installateur? Seite 4
WIE GEHT DAS?
Heizen mit der Wärmepumpe. Wie funktioniert das? Seite 8
FAKTEN DER VERNUNFT.

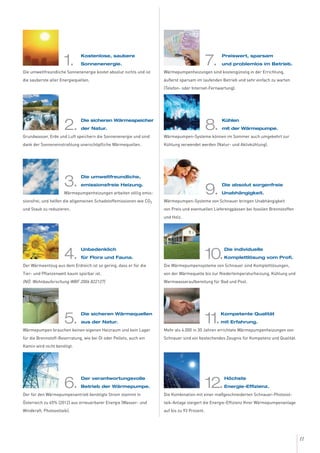

12 Fakten der Vernunft, die einfach überzeugen. Seite 10

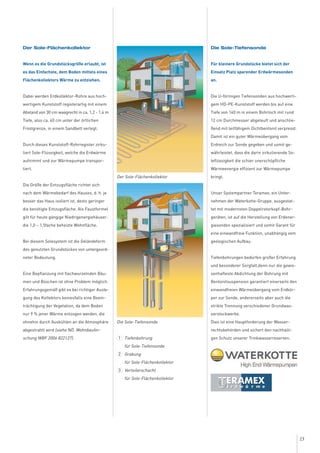

WÄRME AUS DER ERDE.

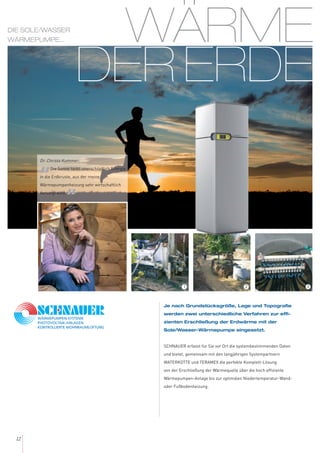

Die Sole/Wasser-Wärmepumpe. Der Flächenkollektor. Die Tefensonde. Seite 12

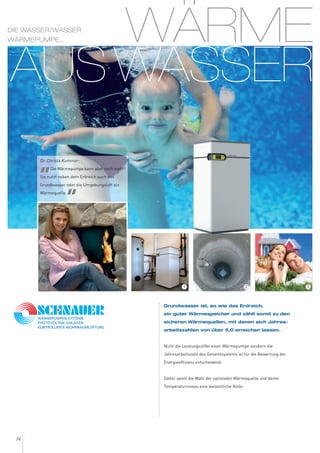

WÄRME AUS DEM WASSER.

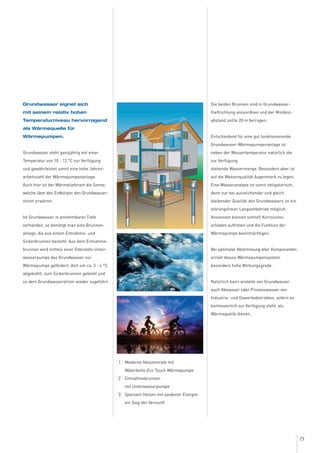

Die Wasser/Wasser-Wärmepumpe. Das Grundwasser als Wärmequelle. Seite 14
DIREKTABSORBER & LUFT.
Die Luft/Wasser-Wärmepumpe. Die Direktabsorber-Wärmepumpe. Seite 16

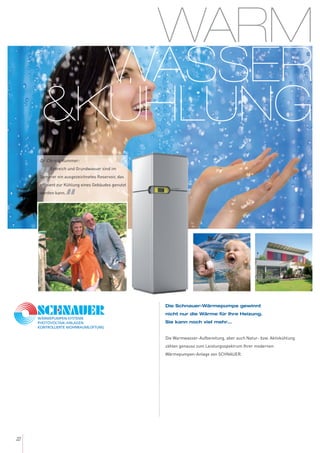

WARMWASSER & KÜHLUNG.

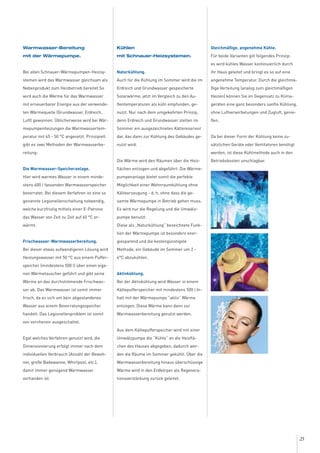

Die Wärmepumpe bereitet das Warmwasser und kühlt im Sommer. Seite 22
KÜHLE DECKEN.

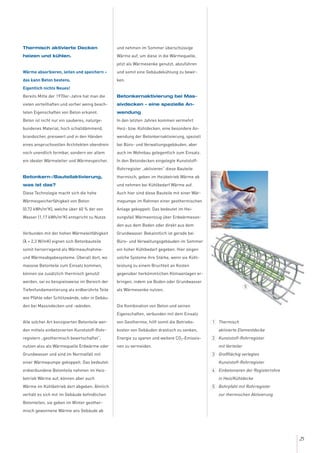

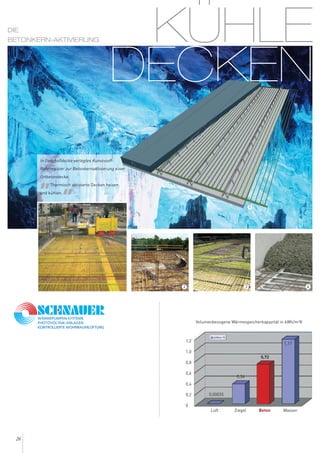

Die Betonkernaktivierung. Thermisch aktivierte Decken heizen und kühlen. Seite 24

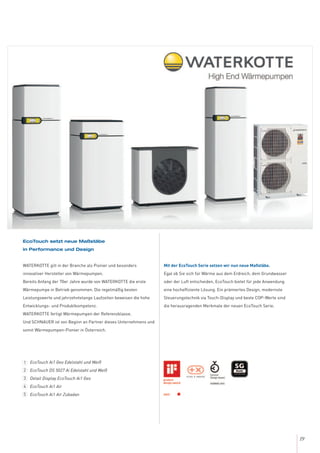

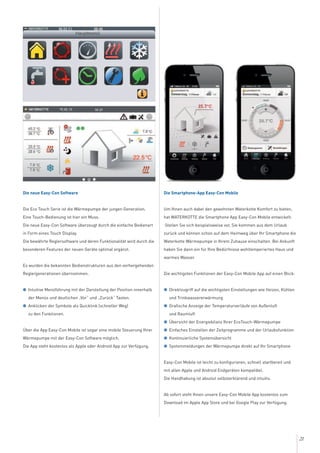

TYPEN UND STEUERUNG.

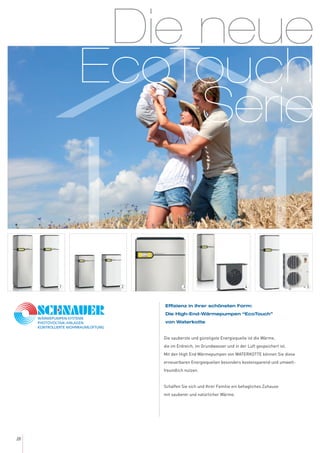

Die neue EcoTouch-Serie von Waterkotte. Seiten 18 - 21
BODEN & WAND.

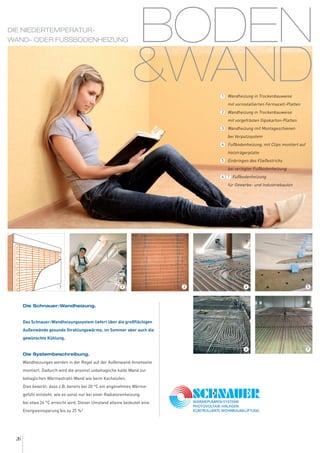

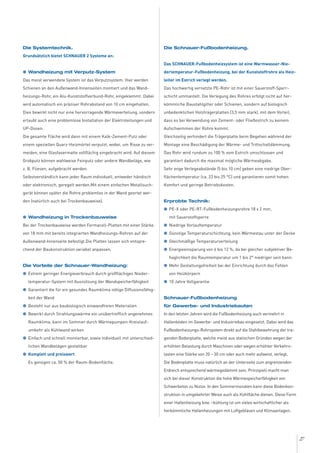

Die Niedertemperatur-Fußboden- oder Wandheizung. Seite 26

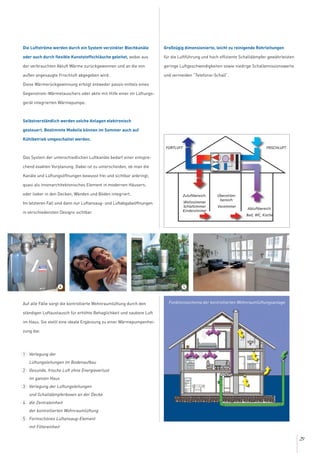

FRISCHE LUFT.
Die elektronisch kontrollierte Wohnraumlüftung. Seite 28

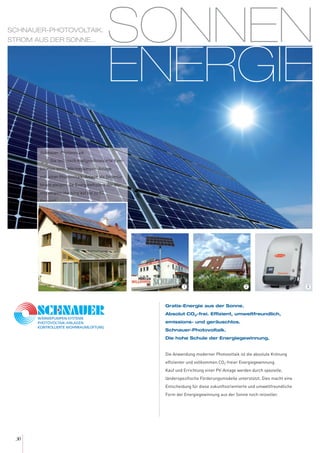

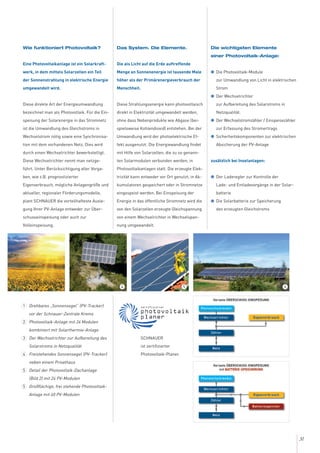

SONNEN-ENERGIE.
Schnauer-Photovoltaik. Umweltfreundliche Energie aus der Sonne. Seite 30

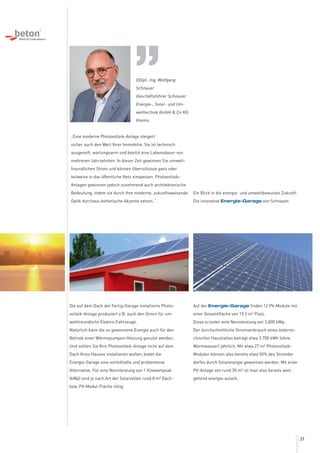

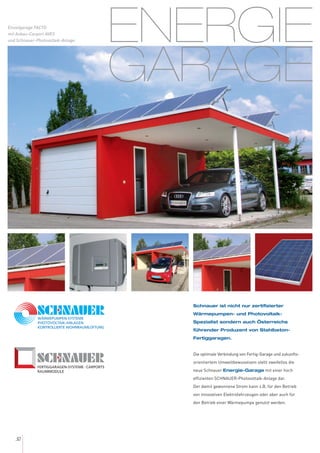

ENERGIE-GARAGE.
Schnauer-Fertiggarage mit effizienter Photovoltaik-Anlage. Seite 32

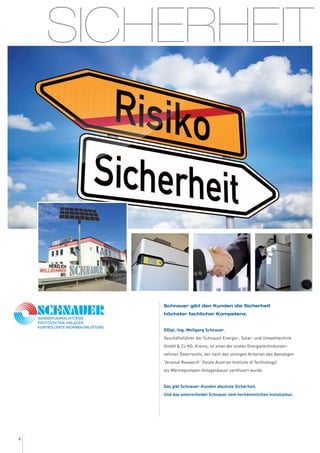

4. 4
SICHERHEIT
Schnauer gibt den Kunden die Sicherheit
höchster fachlicher Kompetenz.
DDipl.-Ing. Wolfgang Schnauer,
Geschäftsführer der Schnauer Energie-, Solar- und Umwelttechnik
GmbH & Co KG, Krems, ist einer der ersten Energietechnikunter-
nehmer Österreichs, der nach den strengen Kriterien des damaligen
“Arsenal Research” (heute Austrian Institute of Technology)
als Wärmepumpen-Anlagenbauer zertifiziert wurde.
Das gibt Schnauer-Kunden absolute Sicherheit.
Und das unterscheidet Schnauer vom herkömmlichen Installateur.

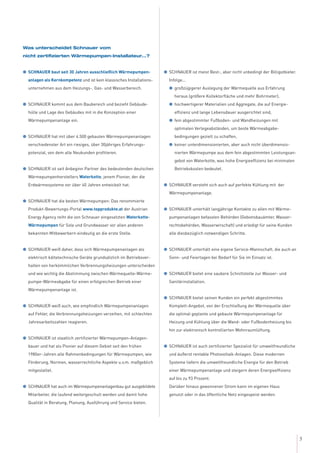

5. Was unterscheidet Schnauer vom
nicht zertifizierten Wärmepumpen-Installateur...?
G SCHNAUER baut seit 30 Jahren ausschließlich Wärmepumpen-
anlagen als Kernkompetenz und ist kein klassisches Installations-
unternehmen aus dem Heizungs-, Gas- und Wasserbereich.
G SCHNAUER kommt aus dem Baubereich und bezieht Gebäude-
hülle und Lage des Gebäudes mit in die Konzeption einer
Wärmepumpenanlage ein.
G SCHNAUER hat mit über 4.500 gebauten Wärmepumpenanlagen
verschiedenster Art ein riesiges, über 30jähriges Erfahrungs-
potenzial, von dem alle Neukunden profitieren.
G SCHNAUER ist seit Anbeginn Partner des bedeutenden deutschen
Wärmepumpenherstellers Waterkotte, jenem Pionier, der die
Erdwärmesysteme vor über 40 Jahren entwickelt hat.
G SCHNAUER hat die besten Wärmepumpen: Das renommierte
Produkt-Bewertungs-Portal www.topprodukte.at der Austrian
Energy Agency reiht die von Schnauer eingesetzten Waterkotte-
Wärmepumpen für Sole und Grundwasser vor allen anderen
bekannten Mitbewerbern eindeutig an die erste Stelle.
G SCHNAUER weiß daher, dass sich Wärmepumpenanlagen als
elektrisch kältetechnische Geräte grundsätzlich im Betriebsver-
halten von herkömmlichen Verbrennungsheizungen unterscheiden
und wie wichtig die Abstimmung zwischen Wärmequelle-Wärme-
pumpe-Wärmeabgabe für einen erfolgreichen Betrieb einer
Wärmepumpenanlage ist.
G SCHNAUER weiß auch, wie empfindlich Wärmepumpenanlagen
auf Fehler, die Verbrennungsheizungen verzeihen, mit schlechten
Jahresarbeitszahlen reagieren.
G SCHNAUER ist staatlich zertifizierter Wärmepumpen-Anlagen-
bauer und hat als Pionier auf diesem Gebiet seit den frühen
1980er-Jahren alle Rahmenbedingungen für Wärmepumpen, wie
Förderung, Normen, wasserrechtliche Aspekte u.v.m. maßgeblich
mitgestaltet.
G SCHNAUER hat auch im Wärmepumpenanlagenbau gut ausgebildete
Mitarbeiter, die laufend weitergeschult werden und damit hohe
Qualität in Beratung, Planung, Ausführung und Service bieten.
G SCHNAUER ist meist Best-, aber nicht unbedingt der Billigstbieter.
Infolge...
G großzügigerer Auslegung der Wärmequelle aus Erfahrung
heraus (größere Kollektorfläche und mehr Bohrmeter),
G hochwertigerer Materialien und Aggregate, die auf Energie-
effizienz und lange Lebensdauer ausgerichtet sind,
G fein abgestimmter Fußboden- und Wandheizungen mit
optimalen Verlegeabständen, um beste Wärmeabgabe-
bedingungen gezielt zu schaffen,
G keiner unterdimensionierten, aber auch nicht überdimensio-
nierten Wärmepumpe aus dem fein abgestimmten Leistungsan-
gebot von Waterkotte, was hohe Energieeffizienz bei minimalen
Betriebskosten bedeutet.
G SCHNAUER versteht sich auch auf perfekte Kühlung mit der
Wärmepumpenanlage.
G SCHNAUER unterhält langjährige Kontakte zu allen mit Wärme-
pumpenanlagen befassten Behörden (Gebietsbauämter, Wasser-
rechtsbehörden, Wasserwirschaft) und erledigt für seine Kunden
alle diesbezüglich notwendigen Schritte.
G SCHNAUER unterhält eine eigene Service-Mannschaft, die auch an
Sonn- und Feiertagen bei Bedarf für Sie im Einsatz ist.
G SCHNAUER bietet eine saubere Schnittstelle zur Wasser- und
Sanitärinstallation.
G SCHNAUER bietet seinen Kunden ein perfekt abgestimmtes
Komplett-Angebot, von der Erschließung der Wärmequelle über
die optimal geplante und gebaute Wärmepumpenanlage für
Heizung und Kühlung über die Wand- oder Fußbodenheizung bis
hin zur elektronisch kontrollierten Wohnraumlüftung.
G SCHNAUER ist auch zertifizierter Spezialist für umweltfreundliche
und äußerst rentable Photovoltaik-Anlagen. Diese modernen
Systeme liefern die umweltfreundliche Energie für den Betrieb
einer Wärmepumpenanlage und steigern deren Energieeffizienz
auf bis zu 93 Prozent.
Darüber hinaus gewonnener Strom kann im eigenen Haus
genutzt oder in das öffentliche Netz eingespeist werden.
5

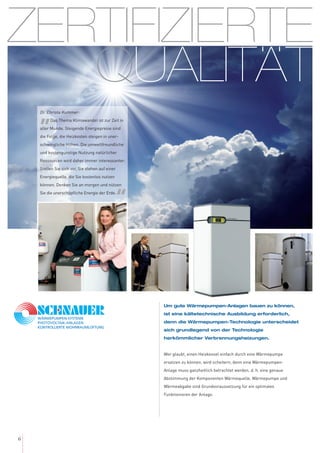

6. ZERTIFIZIERTE
QUALITÄT
6
Um gute Wärmepumpen-Anlagen bauen zu können,
ist eine kältetechnische Ausbildung erforderlich,
denn die Wärmepumpen-Technologie unterscheidet
sich grundlegend von der Technologie
herkömmlicher Verbrennungsheizungen.
Wer glaubt, einen Heizkessel einfach durch eine Wärmepumpe
ersetzen zu können, wird scheitern, denn eine Wärmepumpen-
Anlage muss ganzheitlich betrachtet werden, d. h. eine genaue
Abstimmung der Komponenten Wärmequelle, Wärmepumpe und
Wärmeabgabe sind Grundvoraussetzung für ein optimales
Funktionieren der Anlage.
Dr. Christa Kummer:
„Das Thema Klimawandel ist zur Zeit in
aller Munde. Steigende Energiepreise sind
die Folge, die Heizkosten steigen in uner-
schwingliche Höhen. Die umweltfreundliche
und kostengünstige Nutzung natürlicher
Ressourcen wird daher immer interessanter:
Stellen Sie sich vor, Sie stehen auf einer
Energiequelle, die Sie kostenlos nutzen
können. Denken Sie an morgen und nützen
Sie die unerschöpfliche Energie der Erde.
“
..

7. 7

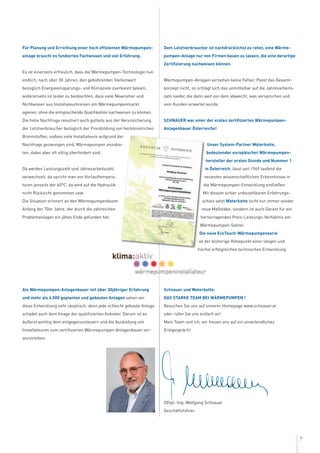

Für Planung und Errichtung einer hoch effizienten Wärmepumpen-
anlage braucht es fundiertes Fachwissen und viel Erfahrung.
Es ist einerseits erfreulich, dass die Wärmepumpen-Technologie nun
endlich, nach über 30 Jahren, den gebührenden Stellenwert
bezüglich Energieeinsparungs- und Klimaziele zuerkannt bekam,
andererseits ist leider zu beobachten, dass viele Newcomer und
Nichtwisser aus Installateurkreisen am Wärmepumpenmarkt
agieren, ohne die entsprechende Qualifikation nachweisen zu können.
Die hohe Nachfrage resultiert auch gutteils aus der Verunsicherung
der Letztverbraucher bezüglich der Preisbildung von herkömmlichen
Brennstoffen, sodass viele Installateure aufgrund der
Nachfrage gezwungen sind, Wärmepumpen anzubie-
ten, dabei aber oft völlig überfordert sind.
Da werden Leistungszahl und Jahresarbeitszahl
verwechselt, da spricht man von Vorlauftempera-
turen jenseits der 60°C, da wird auf die Hydraulik
nicht Rücksicht genommen usw.
Die Situation erinnert an den Wärmepumpenboom
Anfang der 70er Jahre, der durch die zahlreichen
Problemanlagen ein jähes Ende gefunden hat.
Als Wärmepumpen-Anlagenbauer mit über 30jähriger Erfahrung
und mehr als 4.500 geplanten und gebauten Anlagen sehen wir
diese Entwicklung sehr skeptisch, denn jede schlecht gebaute Anlage
schadet auch dem Image der qualifizierten Anbieter. Darum ist es
äußerst wichtig dem entgegenzusteuern und die Ausbildung von
Installateuren zum zertifizierten Wärmepumpen-Anlagenbauer vor-
anzutreiben.
Dem Letztverbraucher ist nachdrücklichst zu raten, eine Wärme-
pumpen-Anlage nur von Firmen bauen zu lassen, die eine derartige
Zertifizierung nachweisen können.
Wärmepumpen-Anlagen verzeihen keine Fehler. Passt das Gesamt-
konzept nicht, so schlägt sich das unmittelbar auf die Jahresarbeits-
zahl nieder, die dann weit von dem abweicht, was versprochen und
vom Kunden erwartet wurde.
SCHNAUER war einer der ersten zertifizierten Wärmepumpen-
Anlagenbauer Österreichs!
Unser System-Partner Waterkotte,
bedeutender europäischer Wärmepumpen-
hersteller der ersten Stunde und Nummer 1
in Österreich, lässt seit 1969 laufend die
neuesten wissenschaftlichen Erkenntnisse in
die Wärmepumpen-Entwicklung einfließen.
Mit diesem schier unbezahlbaren Erfahrungs-
schatz setzt Waterkotte nicht nur immer wieder
neue Maßstäbe, sondern ist auch Garant für ein
hervorragendes Preis-Leistungs-Verhältnis am
Wärmepumpen-Sektor.
Die neue EcoTouch-Wärmepumpenserie
ist der bisherige Höhepunkt einer langen und
höchst erfolgreichen technischen Entwicklung.
Schnauer und Waterkotte:
DAS STARKE TEAM BEI WÄRMEPUMPEN !
Besuchen Sie uns auf unserer Homepage www.schnauer.at
oder rufen Sie uns einfach an!
Mein Team und ich, wir freuen uns auf ein unverbindliches
Erstgespräch!
DDipl.-Ing. Wolfgang Schnauer
Geschäftsführer

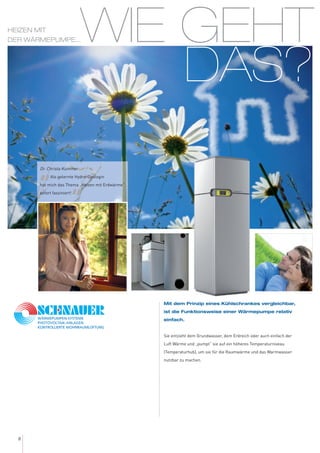

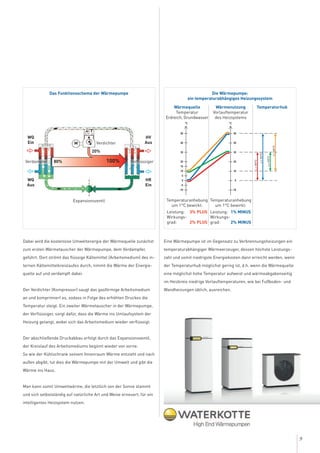

8. WIE GEHT
DAS?
8
Mit dem Prinzip eines Kühlschrankes vergleichbar,
ist die Funktionsweise einer Wärmepumpe relativ
einfach.
Sie entzieht dem Grundwasser, dem Erdreich oder auch einfach der
Luft Wärme und „pumpt“ sie auf ein höheres Temperaturniveau
(Temperaturhub), um sie für die Raumwärme und das Warmwasser
nutzbar zu machen.
Dr. Christa Kummer:
„Als gelernte Hydro-Geologin
hat mich das Thema „Heizen mit Erdwärme“
sofort fasziniert!
“
HEIZEN MIT
DER WÄRMEPUMPE...

9. 9
Dabei wird die kostenlose Umweltenergie der Wärmequelle zunächst
zum ersten Wärmetauscher der Wärmepumpe, dem Verdampfer,
geführt. Dort strömt das flüssige Kältemittel (Arbeitsmedium) des in-
ternen Kältemittelkreislaufes durch, nimmt die Wärme der Energie-
quelle auf und verdampft dabei.
Der Verdichter (Kompressor) saugt das gasförmige Arbeitsmedium
an und komprimiert es, sodass in Folge des erhöhten Druckes die
Temperatur steigt. Ein zweiter Wärmetauscher in der Wärmepumpe,
der Verflüssiger, sorgt dafür, dass die Wärme ins Umlaufsystem der
Heizung gelangt, wobei sich das Arbeitsmedium wieder verflüssigt.
Der abschließende Druckabbau erfolgt durch das Expansionsventil,
der Kreislauf des Arbeitsmediums beginnt wieder von vorne.
So wie der Kühlschrank seinem Innenraum Wärme entzieht und nach
außen abgibt, tut dies die Wärmepumpe mit der Umwelt und gibt die
Wärme ins Haus.
Man kann somit Umweltwärme, die letztlich von der Sonne stammt
und sich selbstständig auf natürliche Art und Weise erneuert, für ein
intelligentes Heizsystem nutzen.
Eine Wärmepumpe ist im Gegensatz zu Verbrennungsheizungen ein
temperaturabhängiger Wärmeerzeuger, dessen höchste Leistungs-
zahl und somit niedrigste Energiekosten dann erreicht werden, wenn
der Temperaturhub möglichst gering ist, d.h. wenn die Wärmequelle
eine möglichst hohe Temperatur aufweist und wärmeabgabenseitig
im Heizkreis niedrige Vorlauftemperaturen, wie bei Fußboden- und
Wandheizungen üblich, ausreichen.
Die Wärmepumpe:
ein temperaturabhängiges Heizungssystem
Das Funktionsschema der Wärmepumpe
Wärmequelle
Temperatur
Erdreich, Grundwasser
Wärmenutzung
Vorlauftemperatur
des Heizsystems
Temperaturanhebung
um 1°C bewirkt:
Temperaturanhebung
um 1°C bewirkt:
Temperaturhub
Leistung: 3% PLUS
Wirkungs-
grad: 2% PLUS
Leistung: 1% MINUS
Wirkungs-
grad: 2% MINUS
Verflüssiger
Verdichter
Expansionsventil
Verdampfer
WQ
Aus
HR
Ein
WQ
Ein
HV
Aus
80%
20%
100%
M

10. FAKTEN DER
VERNUNFT
10
Es sind 12 Fakten der Vernunft,
die einfach überzeugen und eine klare Sprache für
die verantwortungsvolle Nutzung moderner Wär-
mepumpen-Technik sprechen.
Weil wir nicht nur an uns und unseren wirtschaftlichen Vorteil
denken, sondern - vor allem - auch an die Zukunft unserer
Kinder in einer intakten Umwelt.
Dr. Christa Kummer:
„Meine Wärmepumpen-Heizung arbeitet
völlig emissionsfrei. Ich bin richtig stolz auf
meinen Beitrag zum Umweltschutz.
“

11. 11
1.
Kostenlose, saubere
Sonnenenergie.
Die umweltfreundliche Sonnenenergie kostet absolut nichts und ist
die sauberste aller Energiequellen.
2.
Die sicheren Wärmespeicher
der Natur.
Grundwasser, Erde und Luft speichern die Sonnenenergie und sind
dank der Sonneneinstrahlung unerschöpfliche Wärmequellen.
3.
Die umweltfreundliche,
emissionsfreie Heizung.
Wärmepumpenheizungen arbeiten völlig emis-
sionsfrei, und helfen die allgemeinen Schadstoffemissionen wie CO2
und Staub zu reduzieren.
4.
Unbedenklich
für Flora und Fauna.
Der Wärmeentzug aus dem Erdreich ist so gering, dass er für die
Tier- und Pflanzenwelt kaum spürbar ist.
(NÖ. Wohnbauforschung WBF 2006 822127)
5.
Die sicheren Wärmequellen
aus der Natur.
Wärmepumpen brauchen keinen eigenen Heizraum und kein Lager
für die Brennstoff-Bevorratung, wie bei Öl oder Pellets, auch ein
Kamin wird nicht benötigt.
6.
Der verantwortungsvolle
Betrieb der Wärmepumpe.
Der für den Wärmepumpenantrieb benötigte Strom stammt in
Österreich zu 65% (2012) aus erneuerbarer Energie (Wasser- und
Windkraft, Photovoltaik).
7.
Preiswert, sparsam
und problemlos im Betrieb.
Wärmepumpenheizungen sind kostengünstig in der Errichtung,
äußerst sparsam im laufenden Betrieb und sehr einfach zu warten
(Telefon- oder Internet-Fernwartung).
8.
Kühlen
mit der Wärmepumpe.
Wärmepumpen-Systeme können im Sommer auch umgekehrt zur
Kühlung verwendet werden (Natur- und Aktivkühlung).
9.
Die absolut sorgenfreie
Unabhängigkeit.
Wärmepumpen-Systeme von Schnauer bringen Unabhängigkeit
von Preis und eventuellen Lieferengpässen bei fossilen Brennstoffen
und Holz.
10.
Die individuelle
Komplettlösung vom Profi.
Die Wärmepumpensysteme von Schnauer sind Komplettlösungen,
von der Wärmequelle bis zur Niedertemperaturheizung, Kühlung und
Warmwasseraufbereitung für Bad und Pool.
11.
Kompetente Qualität
mit Erfahrung.
Mehr als 4.000 in 30 Jahren errichtete Wärmepumpenheizungen von
Schnauer sind ein bestechendes Zeugnis für Kompetenz und Qualität.
12.
Höchste
Energie-Effizienz.
Die Kombination mit einer maßgeschneiderten Schnauer-Photovol-
taik-Anlage steigert die Energie-Effizienz Ihrer Wärmepumpenanlage
auf bis zu 93 Prozent.

12. WÄRME
DER ERDE
12
Je nach Grundstücksgröße, Lage und Topografie
werden zwei unterschiedliche Verfahren zur effi-
zienten Erschließung der Erdwärme mit der
Sole/Wasser-Wärmepumpe eingesetzt.
SCHNAUER erfasst für Sie vor Ort die systembestimmenden Daten
und bietet, gemeinsam mit den langjährigen Systempartnern
WATERKOTTE und TERAMEX die perfekte Komplett-Lösung
von der Erschließung der Wärmequelle über die hoch effiziente
Wärmepumpen-Anlage bis zur optimalen Niedertemperatur-Wand-
oder Fußbodenheizung.
Dr. Christa Kummer:
„Die Sonne tankt unerschöpflich Energie
in die Erdkruste, aus der meine
Wärmepumpenheizung sehr wirtschaftlich
versorgt wird.
“
DIE SOLE/WASSER
WÄRMEPUMPE...
321

13. 13
Der Sole-Flächenkollektor
Wenn es die Grundstücksgröße erlaubt, ist
es das Einfachste, dem Boden mittels eines
Flächenkollektors Wärme zu entziehen.
Dabei werden Erdkollektor-Rohre aus hoch-
wertigem Kunststoff registerartig mit einem
Abstand von 30 cm waagrecht in ca. 1,2 - 1,4 m
Tiefe, also ca. 40 cm unter der örtlichen
Frostgrenze, in einem Sandbett verlegt.
Durch dieses Kunststoff-Rohrregister zirku-
liert Sole-Flüssigkeit, welche die Erdwärme
aufnimmt und zur Wärmepumpe transpor-
tiert.
Die Größe der Entzugsfläche richtet sich
nach dem Wärmebedarf des Hauses, d. h. je
besser das Haus isoliert ist, desto geringer
die benötigte Entzugsfläche. Als Faustformel
gilt für heute gängige Niedrigenergiehäuser:
die 1,0 – 1,5fache beheizte Wohnfläche.
Bei diesem Solesystem ist die Geländeform
des genutzten Grundstückes von untergeord-
neter Bedeutung.
Eine Bepflanzung mit flachwurzelnden Bäu-
men und Büschen ist ohne Problem möglich.
Erfahrungsgemäß gibt es bei richtiger Ausle-
gung des Kollektors keinesfalls eine Beein-
trächtigung der Vegetation, da dem Boden
nur 9 % jener Wärme entzogen werden, die
ohnehin durch Auskühlen an die Atmosphäre
abgestrahlt wird (siehe NÖ. Wohnbaufor-
schung WBF 2006 822127).
Die Sole-Tiefensonde
Für kleinere Grundstücke bietet sich der
Einsatz Platz sparender Erdwärmesonden
an.
Die U-förmigen Tiefensonden aus hochwerti-
gem HD-PE-Kunststoff werden bis auf eine
Tiefe von 140 m in einem Bohrloch mit rund
12 cm Durchmesser abgeteuft und anschlie-
ßend mit leitfähigem Dichtbentonit verpresst.
Damit ist ein guter Wärmeübergang vom
Erdreich zur Sonde gegeben und somit ge-
währleistet, dass die darin zirkulierende So-
leflüssigkeit die schier unerschöpfliche
Wärmeenergie effizient zur Wärmepumpe
bringt.
Unser Systempartner Teramex, ein Unter-
nehmen der Waterkotte-Gruppe, ausgestat-
tet mit modernsten Doppelrotorkopf-Bohr-
geräten, ist auf die Herstellung von Erdener-
giesonden spezialisiert und somit Garant für
eine einwandfreie Funktion, unabhängig vom
geologischen Aufbau.
Tiefenbohrungen bedürfen großer Erfahrung
und besonderer Sorgfalt,denn nur die gewis-
senhafteste Abdichtung der Bohrung mit
Bentonitsuspension garantiert einerseits den
einwandfreien Wärmeübergang vom Erdkör-
per zur Sonde, andererseits aber auch die
strikte Trennung verschiedener Grundwas-
serstockwerke.
Dies ist eine Hauptforderung der Wasser-
rechtsbehörden und sichert den nachhalti-
gen Schutz unserer Trinkwasserreserven.
Der Sole-Flächenkollektor
Die Sole-Tiefensonde
Tiefenbohrung
für Sole-Tiefensonde
Grabung
für Sole-Flächenkollektor
Verteilerschacht
für Sole-Flächenkollektor
1
2
3

14. WÄRME
AUS WASSER
14
Grundwasser ist, so wie das Erdreich,
ein guter Wärmespeicher und zählt somit zu den
sicheren Wärmequellen, mit denen sich Jahres-
arbeitszahlen von über 5,0 erreichen lassen.
Nicht die Leistungsziffer einer Wärmepumpe sondern die
Jahresarbeitszahl des Gesamtsystems ist für die Bewertung der
Energieeffizienz entscheidend.
Daher spielt die Wahl der optimalen Wärmequelle und deren
Temperaturniveau eine wesentliche Rolle.
Dr. Christa Kummer:
„Die Wärmepumpe kann aber noch mehr!
Sie nutzt neben dem Erdreich auch das
Grundwasser oder die Umgebungsluft als
Wärmequelle.
“
DIE WASSER/WASSER
WÄRMEPUMPE...
321

15. 15
Grundwasser eignet sich
mit seinem relativ hohen
Temperaturniveau hervorragend
als Wärmequelle für
Wärmepumpen.
Grundwasser steht ganzjährig mit einer
Temperatur von 10 - 12 °C zur Verfügung
und gewährleistet somit eine hohe Jahres-
arbeitszahl der Wärmepumpenanlage.
Auch hier ist der Wärmelieferant die Sonne,
welche über den Erdkörper den Grundwasser-
strom erwärmt.
Ist Grundwasser in annehmbarer Tiefe
vorhanden, so benötigt man eine Brunnen-
anlage, die aus einem Entnahme- und
Sickerbrunnen besteht. Aus dem Entnahme-
brunnen wird mittels einer Edelstahl-Unter-
wasserpumpe das Grundwasser zur
Wärmepumpe gefördert, dort um ca. 3 - 4 °C
abgekühlt, zum Sickerbrunnen geleitet und
so dem Grundwasserstrom wieder zugeführt.
Die beiden Brunnen sind in Grundwasser-
fließrichtung anzuordnen und der Mindest-
abstand sollte 20 m betragen.
Entscheidend für eine gut funktionierende
Grundwasser-Wärmepumpenanlage ist
neben der Wassertemperatur natürlich die
zur Verfügung
stehende Wassermenge. Besonders aber ist
auf die Wasserqualität Augenmerk zu legen.
Eine Wasseranalyse ist somit obligatorisch,
denn nur bei ausreichender und gleich
bleibender Qualität des Grundwassers ist ein
störungsfreier Langzeitbetrieb möglich.
Ansonsten können schnell Korrosions-
schäden auftreten und die Funktion der
Wärmepumpe beeinträchtigen.
Bei optimaler Abstimmung aller Komponenten
erzielt dieses Wärmepumpensystem
besonders hohe Wirkungsgrade.
Natürlich kann anstelle von Grundwasser
auch Abwasser oder Prozesswasser von
Industrie- und Gewerbebetrieben, sofern es
kontinuierlich zur Verfügung steht, als
Wärmequelle dienen.
Moderne Heizzentrale mit
Waterkotte Eco Touch Wärmepumpe
Entnahmebrunnen
mit Unterwasserpumpe
Sparsam Heizen mit sauberer Energie:
ein Sieg der Vernunft
1
2
3

16. LUFT
&DIREKT
ABSORBER
16
Die Direktabsorber-Wärmepumpe ist das älteste
Erdwärmegewinnungs-Verfahren.
Bei diesem Verfahren, das die Erdwärme über ein Flächenkollektor-
Rohrregister gewinnt, entfallen ein Zwischenwärmetauscher und die
Soleumwälzpumpe in der Wärmepumpe.
Luft/Wasser-Wärmepumpen unterliegen meist relativ
hohen Wärmeschwankungen. Als Wärmequelle ist Luft daher nur
unter bestimmten Voraussetzungen, z.B. als bivalente Anwendung,
sinnvoll.
Dr. Christa Kummer:
„Der Kreislauf zwischen den Rohr-
leitungen im Erdreich und der Wärmepumpe
arbeitet wartungsfrei.
“
DIE LUFT/WASSER-WÄRMEPUMPE.
DIE DIREKTABSORBER-WÄRMEPUMPE.
21

17. 17
Die
Luft/Wasser-Wärmepumpe
Luft-Wärmepumpen nutzen die Außenluft als
Wärmequelle. Besonders interessant ist der
Einsatz dieses Systems im Neubau bei Anla-
gen mit geringen Heizlasten, aber auch im
Sanierungsfall von Altbauten, z.B. als Ergän-
zung zum bestehenden Heizsystem zur
Deckung der Grundheizlast (bivalente
Anwendung).
Das technisch innovative Außenmodul nimmt
die Wärme aus der durchströmenden Luft
auf, wobei der wechselnde Wärmebedarf
durch eine optimierte Leistungsregelung im
Bereich von 25 - 100 % abgedeckt wird.
Durch diese Leistungsregelung, kombiniert
mit einer hocheffizienten Abtauung, erbringen
unsere Luftwärmepumpen höchste Arbeits-
zahlen. Im Inneren des Gebäudes steht nur
mehr die kompakte Technikzentrale inklusive
Warmwasserspeicher mit einem Stellflächen-
bedarf von insgesamt nur 0,5 m2
.
Natürlich kann auch mit diesem System
Warmwasser, aber auch Schwimmbadwasser,
bereitet werden.
Luft/Wasser-Wärmepumpen-Anlagen lassen
sich auch sehr gut mit Solaranlagen kombi-
nieren und können auch zur Gebäudeküh-
lung herangezogen werden.
Die
Direktabsorber-Wärmepumpe
Erdwärme-Systeme mit Direktverdampfung
werden als Flächenkollektor-Anlagen konzi-
piert und erfordern ein relativ flaches Grund-
stück.
Anders als bei einem Sole-Flächenkollektor
wird hier ein Rohrregister aus einem kunst-
stoffummantelten Kupferrohr (Doppelrohrsy-
stem) in ca. 1 – 1,2 m Tiefe in einem Sandbett
verlegt. In diesem Kupferrohrregister zirku-
liert das Arbeitsmedium der Wärmepumpe
und nimmt durch Verdampfen (Direktver-
dampfung) Wärme auf, die sie zur Wärme-
pumpe leitet.
Bei diesem Verfahren entfallen ein Zwi-
schenwärmetauscher und die Soleumwälz-
pumpe in der Wärmepumpe. Der relativ
große Rohrabstand von ca. 80 cm erlaubt
eine Verlegung der Erdabsorber-Rohrschlei-
fen in der Regel in Künetten, sodass die
Grabarbeiten im Vergleich zu einer gesamten
Flächenabhebung gering sind.
Dem Boden werden nur ca. 9 % jener Wärme
entzogen, die ohnehin durch Auskühlen des
Bodens an die Atmosphäre abgestrahlt wird.
Auch hier gilt die Faustregel, dass als Grund-
stücksfläche die 1 - 1,5fache Wohnnutzfläche,
die beheizt werden soll, benötigt wird.
Eine Naturkühlung ist mit diesem System
nicht möglich.
Die Marktbedeutung dieser von Waterkotte
entwickelten Technologie ist heute deutlich
rückgängig, sie wird zunehmend durch den
Einsatz des Sole-Flächenkollektors abgelöst.
Die Direktabsorber-Wärmepumpe
Luft/Wasser-Wärmepumpe
Waterkotte EcoTouch Ai1 Air in Edelstahl
Luft/Wasser-Wärmepumpe
Waterkotte EcoTouch Ai1 Air Zubadan
Die Luft/Wasser-Wärmepumpe
1
2

18. Die neue
EcoTouch
Serie
18
Effizienz in ihrer schönsten Form:
Die High-End-Wärmepumpen “EcoTouch”
von Waterkotte
Die sauberste und günstigste Energiequelle ist die Wärme,
die im Erdreich, im Grundwasser und in der Luft gespeichert ist.
Mit den High End Wärmepumpen von WATERKOTTE können Sie diese
erneuerbaren Energiequellen besonders kostensparend und umwelt-
freundlich nutzen.
Schaffen Sie sich und Ihrer Familie ein behagliches Zuhause
mit sauberer und natürlicher Wärme.
54321

19. 19
EcoTouch setzt neue Maßstäbe
in Performance und Design
WATERKOTTE gilt in der Branche als Pionier und besonders
innovativer Hersteller von Wärmepumpen.
Bereits Anfang der 70er Jahre wurde von WATERKOTTE die erste
Wärmepumpe in Betrieb genommen. Die regelmäßig besten
Leistungswerte und jahrzehntelange Laufzeiten beweisen die hohe
Entwicklungs- und Produktkompetenz.
WATERKOTTE fertigt Wärmepumpen der Referenzklasse.
Und SCHNAUER ist von Beginn an Partner dieses Unternehmens und
somit Wärmepumpen-Pionier in Österreich.
Mit der EcoTouch Serie setzen wir nun neue Maßstäbe.
Egal ob Sie sich für Wärme aus dem Erdreich, dem Grundwasser
oder der Luft entscheiden, EcoTouch bietet für jede Anwendung
eine hocheffiziente Lösung. Ein prämiertes Design, modernste
Steuerungstechnik via Touch-Display und beste COP-Werte sind
die herausragenden Merkmale der neuen EcoTouch Serie.
EcoTouch Ai1 Geo Edelstahl und Weiß
EcoTouch DS 5027 Ai Edelstahl und Weiß
Detail Display EcoTouch Ai1 Geo
EcoTouch Ai1 Air
EcoTouch Ai1 Air Zubadan
1
2
3
4
5

20. DIE
STEUERUNG
20
Die Steuerungs-Software Easy-Con
mit Web-Interface und Smartphone-App
Mit den High End Wärmepumpen der EcoTouch Serie hat Waterkotte
ein neues Zeitalter auf dem Heizungsmarkt eingeläutet. Zentraler
Bestandteil der EcoTouch Linie ist das standardmäßig enthaltene
Web-Interface, welches Ihre Wärmepumpe mit dem Internet verbin-
det. Damit ist eine Steuerung Ihrer Heizungszentrale von jedem Ort
der Welt aus möglich.
STEUERUNGS-SOFTWARE
EASY-CON

21. 21
Die neue Easy-Con Software
Die Eco Touch Serie ist die Wärmepumpe der jungen Generation.
Eine Touch-Bedienung ist hier ein Muss.
Die neue Easy-Con Software überzeugt durch die einfache Bedienart
in Form eines Touch Display.
Die bewährte Reglersoftware und deren Funktionalität wird durch die
besonderen Features der neuen Geräte optimal ergänzt.
Es wurden die bekannten Bedienstrukturen aus den vorhergehenden
Reglergenerationen übernommen.
G Intuitive Menüführung mit der Darstellung der Position innerhalb
der Menüs und deutlichen „Vor“ und „Zurück“ Tasten.
G Anklicken der Symbole als Quicklink (schneller Weg)
zu den Funktionen.
Über die App Easy-Con Mobile ist sogar eine mobile Steuerung Ihrer
Wärmepumpe mit der Easy-Con Software möglich.
Die App steht kostenlos als Apple oder Android App zur Verfügung.
Die Smartphone-App Easy-Con Mobile
Um Ihnen auch dabei den gewohnten Waterkotte Komfort zu bieten,
hat WATERKOTTE die Smartphone App Easy-Con Mobile entwickelt.
Stellen Sie sich beispielsweise vor, Sie kommen aus dem Urlaub
zurück und können schon auf dem Heimweg über Ihr Smartphone die
Waterkotte Wärmepumpe in Ihrem Zuhause einschalten. Bei Ankunft
haben Sie dann ein für Ihre Bedürfnisse wohltemperiertes Haus und
warmes Wasser.
Die wichtigsten Funktionen der Easy-Con Mobile App auf einen Blick:
G Direktzugriff auf die wichtigsten Einstellungen wie Heizen, Kühlen
und Trinkwassererwärmung
G Grafische Anzeige der Temperaturverläufe von Außenluft
und Raumluft
G Übersicht der Energiebilanz Ihrer EcoTouch-Wärmepumpe
G Einfaches Einstellen der Zeitprogramme und der Urlaubsfunktion
G Kontinuierliche Systemübersicht
G Systemmeldungen der Wärmepumpe direkt auf Ihr Smartphone
Easy-Con Mobile ist leicht zu konfigurieren, schnell startbereit und
mit allen Apple und Android Endgeräten kompatibel.
Die Handhabung ist absolut selbsterklärend und intuitiv.
Ab sofort steht Ihnen unsere Easy-Con Mobile App kostenlos zum
Download im Apple App Store und bei Google Play zur Verfügung.

22. WARM
WASSER
&KÜHLUNG
22
Die Schnauer-Wärmepumpe gewinnt
nicht nur die Wärme für Ihre Heizung.
Sie kann noch viel mehr...
Die Warmwasser-Aufbereitung, aber auch Natur- bzw. Aktivkühlung
zählen genauso zum Leistungsspektrum Ihrer modernen
Wärmepumpen-Anlage von SCHNAUER.
Dr. Christa Kummer:
„Erdreich und Grundwasser sind im
Sommer ein ausgezeichnetes Reservoir, das
effizient zur Kühlung eines Gebäudes genutzt
werden kann.
“

23. 23
Warmwasser-Bereitung
mit der Wärmepumpe.
Bei allen Schnauer-Wärmepumpen-Heizsy-
stemen wird das Warmwasser gleichsam als
Nebenprodukt zum Heizbetrieb bereitet.So
wird auch die Wärme für das Warmwasser
mit erneuerbarer Energie aus der verwende-
ten Wärmequelle (Grundwasser, Erdreich,
Luft) gewonnen. Üblicherweise wird bei Wär-
mepumpenheizungen die Warmwassertem-
peratur mit 45 - 50 °C angesetzt. Prinzipiell
gibt es zwei Methoden der Warmwasserbe-
reitung:
Die Warmwasser-Speicheranlage.
Hier wird warmes Wasser in einem minde-
stens 400 l fassenden Warmwasserspeicher
bevorratet. Bei diesem Verfahren ist eine so
genannte Legionellenschaltung notwendig,
welche kurzfristig mittels einer E-Patrone
das Wasser von Zeit zu Zeit auf 60 °C er-
wärmt.
Frischwasser-Warmwasserbereitung.
Bei dieser etwas aufwendigeren Lösung wird
Heizungswasser mit 50 °C aus einem Puffer-
speicher (mindestens 500 l) über einen eige-
nen Wärmetauscher geführt und gibt seine
Wärme an das durchströmende Frischwas-
ser ab. Das Warmwasser ist somit immer
frisch, da es sich um kein abgestandenes
Wasser aus einem Bevorratungsspeicher
handelt. Das Legionellenproblem ist somit
von vornherein ausgeschaltet.
Egal welches Verfahren genutzt wird, die
Dimensionierung erfolgt immer nach dem
individuellen Verbrauch (Anzahl der Bewoh-
ner, große Badewanne, Whirlpool, etc.),
damit immer genügend Warmwasser
vorhanden ist.
Kühlen
mit Schnauer-Heizsystemen.
Naturkühlung.
Auch für die Kühlung im Sommer wird die im
Erdreich und Grundwasser gespeicherte
Solarwärme, jetzt im Vergleich zu den Au-
ßentemperaturen als kühl empfunden, ge-
nutzt. Nur nach dem umgekehrten Prinzip,
denn Erdreich und Grundwasser stellen im
Sommer ein ausgezeichnetes Kältereservoir
dar, das dann zur Kühlung des Gebäudes ge-
nutzt wird.
Die Wärme wird den Räumen über die Heiz-
flächen entzogen und abgeführt. Die Wärme-
pumpenanlage bietet somit die perfekte
Möglichkeit einer Wohnraumkühlung ohne
Kälteerzeugung - d. h. ohne dass die ge-
samte Wärmepumpe in Betrieb gehen muss.
Es wird nur die Regelung und die Umwälz-
pumpe benutzt.
Diese als „Naturkühlung“ bezeichnete Funk-
tion der Wärmepumpe ist besonders ener-
giesparend und die kostengünstigste
Methode, ein Gebäude im Sommer um 2 -
4°C abzukühlen.
Aktivkühlung.
Bei der Aktivkühlung wird Wasser in einem
Kältepufferspeicher mit mindestens 500 l In-
halt mit der Wärmepumpe “aktiv” Wärme
entzogen. Diese Wärme kann dann zur
Warmwasserbereitung genutzt werden.
Aus dem Kältepufferspeicher wird mit einer
Umwälzpumpe die “Kühle” an die Heizflä-
chen des Hauses abgegeben, dadurch wer-
den die Räume im Sommer gekühlt. Über die
Warmwasserbereitung hinaus überschüssige
Wärme wird in den Erdkörper als Regenera-
tionsverstärkung zurück geleitet.
Gleichmäßige, angenehme Kühle.
Für beide Varianten gilt folgendes Prinzip:
es wird kühles Wasser kontinuierlich durch
ihr Haus geleitet und bringt es so auf eine
angenehme Temperatur. Durch die gleichmä-
ßige Verteilung (analog zum gleichmäßigen
Heizen) können Sie im Gegensatz zu Klima-
geräten eine ganz besonders sanfte Kühlung,
ohne Luftverwirbelungen und Zugluft, genie-
ßen.
Da bei dieser Form der Kühlung keine zu-
sätzlichen Geräte oder Ventilatoren benötigt
werden, ist diese Kühlmethode auch in den
Betriebskosten unschlagbar.

24. KÜHLE
DECKEN
24
In Geschoßdecke verlegtes Kunststoff-
Rohrregister zur Betonkernaktivierung einer
Ortbetondecke.
„Thermisch aktivierte Decken heizen
und kühlen.
“
DIE
BETONKERN-AKTIVIERUNG
1,2
1,0
0,8
0,6
0,4
0,2
0
Luft Ziegel Beton Wasser
0,00035
0,36
0,72
1,17
Volumenbezogene Wärmespeicherkapazität in kWh/m3
K
432
1

25. 25
Thermisch aktivierte Decken
heizen und kühlen.
Wärme absorbieren, leiten und speichern –
das kann Beton bestens.
Eigentlich nichts Neues!
Bereits Mitte der 1970er-Jahre hat man die
vielen vorteilhaften und vorher wenig beach-
teten Eigenschaften von Beton erkannt.
Beton ist nicht nur ein sauberes, naturge-
bundenes Material, hoch schalldämmend,
brandsicher, preiswert und in den Händen
eines anspruchsvollen Architekten obendrein
noch unendlich formbar, sondern vor allem
ein idealer Wärmeleiter und Wärmespeicher.
Betonkern-/Bauteilaktivierung,
was ist das?
Diese Technologie macht sich die hohe
Wärmespeicherfähigkeit von Beton
(0,72 kWh/m3
K), welche über 60 % der von
Wasser (1,17 kWh/m3
K) entspricht zu Nutze.
Verbunden mit der hohen Wärmeleitfähigkeit
(λ = 2,3 W/mK) eignen sich Betonbauteile
somit hervorragend als Wärmeaufnahme-
und Wärmeabgabesysteme. Überall dort, wo
massive Betonteile zum Einsatz kommen,
können sie zusätzlich thermisch genutzt
werden, sei es beispielsweise im Bereich der
Tiefenfundamentierung als erdberührte Teile
wie Pfähle oder Schlitzwände, oder in Gebäu-
den bei Massivdecken und -wänden.
Alle solcher Art konzipierten Betonteile wer-
den mittels einbetonierten Kunststoff-Rohr-
registern „geothermisch bewirtschaftet“,
nutzen also als Wärmequelle Erdwärme oder
Grundwasser und sind im Normalfall mit
einer Wärmepumpe gekoppelt. Das bedeutet:
erdverbundene Betonteile nehmen im Heiz-
betrieb Wärme auf, können aber auch
Wärme im Kühlbetrieb dort abgeben. Ähnlich
verhält es sich mit im Gebäude befindlichen
Betonteilen, sie geben im Winter geother-
misch gewonnene Wärme ans Gebäude ab
und nehmen im Sommer überschüssige
Wärme auf, um diese in die Wärmequelle,
jetzt als Wärmesenke genutzt, abzuführen
und somit eine Gebäudekühlung zu bewir-
ken.
Betonkernaktivierung bei Mas-
sivdecken – eine spezielle An-
wendung
In den letzten Jahren kommen vermehrt
Heiz- bzw. Kühldecken, eine besondere An-
wendung der Betonkernaktivierung, speziell
bei Büro- und Verwaltungsgebäuden, aber
auch im Wohnbau gelegentlich zum Einsatz.
In den Betondecken eingelegte Kunststoff-
Rohrregister „aktivieren“ diese Bauteile
thermisch, geben im Heizbetrieb Wärme ab
und nehmen bei Kühlbedarf Wärme auf.
Auch hier sind diese Bauteile mit einer Wär-
mepumpe im Rahmen einer geothermischen
Anlage gekoppelt. Das bedeutet im Hei-
zungsfall Wärmeentzug über Erdwärmeson-
den aus dem Boden oder direkt aus dem
Grundwasser. Bekanntlich ist gerade bei
Büro- und Verwaltungsgebäuden im Sommer
ein hoher Kühlbedarf gegeben. Hier zeigen
solche Systeme ihre Stärke, wenn sie Kühl-
leistung zu einem Bruchteil an Kosten
gegenüber herkömmlichen Klimaanlagen er-
bringen, indem sie Boden oder Grundwasser
als Wärmesenke nutzen.
Die Kombination von Beton und seinen
Eigenschaften, verbunden mit dem Einsatz
von Geothermie, hilft somit die Betriebs-
kosten von Gebäuden drastisch zu senken,
Energie zu sparen und weitere CO2-Emissio-
nen zu vermeiden.
Thermisch
aktivierte Elementdecke
Kunststoff-Rohrregister
mit Verteiler
Großflächig verlegtes
Kunststoff-Rohrregister
Einbetonieren der Registerrohre
in Heiz/Kühldecke
Bohrpfahl mit Rohrregister
zur thermischen Aktivierung
1
2
3
4
5
5

26. BODEN
&WAND
26
Die Schnauer-Wandheizung.
Das Schnauer-Wandheizungssystem liefert über die großflächigen
Außenwände gesunde Strahlungswärme, im Sommer aber auch die
gewünschte Kühlung.
Die Systembeschreibung.
Wandheizungen werden in der Regel auf der Außenwand-Innenseite
montiert. Dadurch wird die ansonst unbehagliche kalte Wand zur
behaglichen Wärmestrahl-Wand wie beim Kachelofen.
Dies bewirkt, dass z.B. bereits bei 20 °C ein angenehmes Wärme-
gefühl entsteht, wie es sonst nur bei einer Radiatorenheizung
bei etwa 24 °C erreicht wird. Dieser Umstand alleine bedeutet eine
Energieeinsparung bis zu 25 %!
DIE NIEDERTEMPERATUR-
WAND- ODER FUSSBODENHEIZUNG
54
76
32
Wandheizung in Trockenbauweise
mit vorinstallierten Fermacell-Platten
Wandheizung in Trockenbauweise
mit vorgefrästen Gipskarton-Platten
Wandheizung mit Montageschienen
bei Verputzsystem
Fußbodenheizung, mit Clips montiert auf
Holzträgerplatte
Einbringen des Fließestrichs
bei verlegter Fußbodenheizung
Fußbodenheizung
für Gewerbe- und Industriebauten
1
2
3
4
5
6 7
1

27. 27
Die Systemtechnik.
Grundsätzlich bietet SCHNAUER 2 Systeme an:
G Wandheizung mit Verputz-System
Das meist verwendete System ist das Verputzsystem. Hier werden
Schienen an den Außenwand-Innenseiten montiert und das Wand-
heizungs-Rohr, ein Alu-Kunststoffverbund-Rohr, eingeklemmt. Dabei
wird automatisch ein präziser Rohrabstand von 10 cm eingehalten.
Dies bewirkt nicht nur eine hervorragende Wärmeverteilung, sondern
erlaubt auch eine problemlose Installation der Elektroleitungen und
UP-Dosen.
Die gesamte Fläche wird dann mit einem Kalk-Zement-Putz oder
einem speziellen Quarz-Heizmörtel verputzt, wobei, um Risse zu ver-
meiden, eine Glasfasermatte vollflächig eingebracht wird. Auf diesem
Grobputz können wahlweise Feinputz oder andere Wandbeläge, wie
z. B. Fliesen, aufgebracht werden.
Selbstverständlich kann jeder Raum individuell, entweder händisch
oder elektronisch, geregelt werden.Mit einem einfachen Metallsuch-
gerät können später die Rohre problemlos in der Wand geortet wer-
den (natürlich auch bei Trockenbauweise).
G Wandheizung in Trockenbauweise
Bei der Trockenbauweise werden Fermacell-Platten mit einer Stärke
von 18 mm mit bereits integrierten Wandheizungs-Rohren auf der
Außenwand-Innenseite befestigt.Die Platten lassen sich entspre-
chend der Baukonstruktion variabel anpassen.
Die Vorteile der Schnauer-Wandheizung:
G Extrem geringer Energieverbrauch durch großflächiges Nieder-
temperatur-System mit Ausnützung der Wandspeicherfähigkeit
G Garantiert die für ein gesundes Raumklima nötige Diffusionsfähig-
keit der Wand
G Besteht nur aus baubiologisch einwandfreien Materialien
G Bewirkt durch Strahlungswärme ein unübertrefflich angenehmes
Raumklima, kann im Sommer durch Wärmepumpen-Kreislauf-
umkehr als Kühlwand wirken
G Einfach und schnell montierbar, sowie individuell mit unterschied-
lichen Wandbelägen gestaltbar
G Komplett und preiswert
Es genügen ca. 50 % der Raum-Bodenfläche.
Die Schnauer-Fußbodenheizung.
Das SCHNAUER-Fußbodenheizsystem ist eine Warmwasser-Nie-
dertemperatur-Fußbodenheizung, bei der Kunststoffrohre als Heiz-
leiter im Estrich verlegt werden.
Das hochwertig vernetzte PE-Rohr ist mit einer Sauerstoff-Sperr-
schicht ummantelt. Die Verlegung des Rohres erfolgt nicht auf her-
kömmliche Baustahlgitter oder Schienen, sondern auf biologisch
unbedenklichen Holzträgerplatten (3,5 mm stark), mit dem Vorteil,
dass es bei Verwendung von Zement- oder Fließestrich zu keinem
Aufschwimmen der Rohre kommt.
Gleichzeitig verhindert die Trägerplatte beim Begehen während der
Montage eine Beschädigung der Wärme- und Trittschalldämmung.
Das Rohr wird rundum zu 100 % vom Estrich umschlossen und
garantiert dadurch die maximal mögliche Wärmeabgabe.
Sehr enge Verlegeabstände (5 bis 10 cm) geben eine niedrige Ober-
flächentemperatur (ca. 22 bis 25 °C) und garantieren somit hohen
Komfort und geringe Betriebskosten.
Erprobte Technik:
G PE-X oder PE-RT-Fußbodenheizungsrohre 18 x 2 mm,
mit Sauerstoffsperre
G Niedrige Vorlauftemperatur
G Günstige Temperaturschichtung, kein Wärmestau unter der Decke
G Gleichmäßige Temperaturverteilung
G Energieeinsparung von 6 bis 12 %, da bei gleicher subjektiver Be-
haglichkeit die Raumtemperatur um 1 bis 2° niedriger sein kann.
G Mehr Gestaltungsfreiheit bei der Einrichtung durch das Fehlen
von Heizkörpern
G 10 Jahre Vollgarantie
Schnauer-Fußbodenheizung
für Gewerbe- und Industriebauten
In den letzten Jahren wird die Fußbodenheizung auch vermehrt in
Hallenböden im Gewerbe- und Industriebau eingesetzt. Dabei wird das
Fußbodenheizungs-Rohrsystem direkt auf die Stahlbewehrung der tra-
genden Bodenplatte, welche meist aus statischen Gründen wegen der
erhöhten Belastung durch Maschinen oder wegen erhöhter Verkehrs-
lasten eine Stärke von 20 – 30 cm oder auch mehr aufweist, verlegt.
Die Bodenplatte muss natürlich an der Unterseite zum angrenzenden
Erdreich entsprechend wärmegedämmt sein. Prinzipiell macht man
sich bei dieser Konstruktion die hohe Wärmespeicherfähigkeit von
Schwerbeton zu Nutze. In den Sommermonaten kann diese Bodenkon-
struktion in umgekehrter Weise auch als Kühlfläche dienen. Diese Form
einer Hallenheizung bzw. –kühlung ist um vieles wirtschaftlicher als
herkömmliche Hallenheizungen mit Luftgebläsen und Klimaanlagen.

28. FRISCHE
LUFT
28
Kontrollierte Wohnraumlüftungs-Systeme
sind Be- und Entlüftungsanlagen, die für ein
angenehmes, gesundes Raumklima sorgen.
Feuchtigkeit und unerwünschte Gerüche werden beseitigt und
vermindern Allergieprobleme, indem Geruchs- und Schadstoffe, wie
Pollen und Staubpartikel ausgefiltert werden.
Verlegen der Lüftungsleitungen
„Kontrollierte Wohnraumlüftungs-
Systeme sind Be- und Entlüftungsanlagen,
die für eine gesundes Raum- und Wohnklima
sorgen...
“
Frischluftauslässe im Fußboden, als Wand- oder Deckenöffnung
321

29. 29
Die Luftströme werden durch ein System verzinkter Blechkanäle
oder auch durch flexible Kunststoffschläuche geleitet, wobei aus
der verbrauchten Abluft Wärme zurückgewonnen und an die von
außen angesaugte Frischluft abgegeben wird.
Diese Wärmerückgewinnung erfolgt entweder passiv mittels eines
Gegenstrom-Wärmetauschers oder aktiv mit Hilfe einer im Lüftungs-
gerät integrierten Wärmepumpe.
Selbstverständlich werden solche Anlagen elektronisch
gesteuert. Bestimmte Modelle können im Sommer auch auf
Kühlbetrieb umgeschaltet werden.
Das System der unterschiedlichen Luftkanäle bedarf einer entspre-
chend exakten Vorplanung. Dabei ist zu unterscheiden, ob man die
Kanäle und Lüftungsöffnungen bewusst frei und sichtbar anbringt,
quasi als innenarchitektonisches Element in modernen Häusern,
oder lieber in den Decken, Wänden und Böden integriert.
Im letzteren Fall sind dann nur Luftansaug- und Luftabgabeöffnungen
in verschiedensten Designs sichtbar.
Auf alle Fälle sorgt die kontrollierte Wohnraumlüftung durch den
ständigen Luftaustausch für erhöhte Behaglichkeit und saubere Luft
im Haus. Sie stellt eine ideale Ergänzung zu einer Wärmepumpenhei-
zung dar.
Großzügig dimensionierte, leicht zu reinigende Rohrleitungen
für die Luftführung und hoch effiziente Schalldämpfer gewährleisten
geringe Luftgeschwindigkeiten sowie niedrige Schallemissionswerte
und vermeiden “Telefonie-Schall”.
Überström-
bereich:
Vorzimmer
Abluftbereich:
Bad, WC, Küche
Zuluftbereich:
Wohnzimmer
Schlafzimmer
Kinderzimmer
FRISCHLUFTFORTLUFT
4 5
Verlegung der
Lüftungsleitungen im Bodenaufbau
Gesunde, frische Luft ohne Energieverlust
im ganzen Haus
Verlegung der Lüftungsleitungen
und Schalldämpferboxen an der Decke
die Zentraleinheit
der kontrollierten Wohnraumlüftung
Formschönes Luftansaug-Element
mit Filtereinheit
1
2
3
4
5
Funktionsschema der kontrollierten Wohnraumlüftungsanlage

30. SONNEN
ENERGIE
30
Gratis-Energie aus der Sonne.
Absolut CO2-frei. Effizient, umweltfreundlich,
emissions- und geräuschlos.
Schnauer-Photovoltaik.
Die hohe Schule der Energiegewinnung.
Die Anwendung moderner Photovoltaik ist die absolute Krönung
effizienter und vollkommen CO2-freier Energiegewinnung.
Kauf und Errichtung einer PV-Anlage werden durch spezielle,
länderspezifische Förderungsmodelle unterstützt. Dies macht eine
Entscheidung für diese zukunftsorientierte und umweltfreundliche
Form der Energiegewinnung aus der Sonne noch reizvoller.
SCHNAUER-PHOTOVOLTAIK.
STROM AUS DER SONNE...
Schnauer-Photovoltaik:
„Die technisch maßgeschneiderte Kom-
bination einer Wärmepumpen-Anlage
mit einer Photovoltaik-Anlage als Stromlie-
ferant steigert die Energieeffizienz der Wär-
mepumpen-Heizung auf bis zu 93
Prozent!
“
321

31. 31
Wie funktioniert Photovoltaik?
Eine Photovoltaikanlage ist ein Solarkraft-
werk, in dem mittels Solarzellen ein Teil
der Sonnenstrahlung in elektrische Energie
umgewandelt wird.
Diese direkte Art der Energieumwandlung
bezeichnet man als Photovoltaik. Für die Ein-
speisung der Solarenergie in das Stromnetz
ist die Umwandlung des Gleichstroms in
Wechselstrom nötig sowie eine Synchronisa-
tion mit dem vorhandenen Netz. Dies wird
durch einen Wechselrichter bewerkstelligt.
Diese Wechselrichter nennt man netzge-
führt. Unter Berücksichtigung aller Vorga-
ben, wie z.B. prognostizierter
Eigenverbrauch, mögliche Anlagengröße und
aktueller, regionaler Förderungsmodelle,
plant SCHNAUER die vorteilhafteste Ausle-
gung Ihrer PV-Anlage entweder zur Über-
schusseinspeisung oder auch zur
Volleinspeisung.
Das System. Die Elemente.
Die als Licht auf die Erde auftreffende
Menge an Sonnenenergie ist tausende Male
höher als der Primärenergieverbrauch der
Menschheit.
Diese Strahlungsenergie kann photovoltaisch
direkt in Elektrizität umgewandelt werden,
ohne dass Nebenprodukte wie Abgase (bei-
spielsweise Kohlendioxid) entstehen. Bei der
Umwandlung wird der photoelektrische Ef-
fekt ausgenutzt. Die Energiewandlung findet
mit Hilfe von Solarzellen, die zu so genann-
ten Solarmodulen verbunden werden, in
Photovoltaikanlagen statt. Die erzeugte Elek-
trizität kann entweder vor Ort genutzt, in Ak-
kumulatoren gespeichert oder in Stromnetze
eingespeist werden. Bei Einspeisung der
Energie in das öffentliche Stromnetz wird die
von den Solarzellen erzeugte Gleichspannung
von einem Wechselrichter in Wechselspan-
nung umgewandelt.
Die wichtigsten Elemente
einer Photovoltaik-Anlage:
G Die Photovoltaik-Module
zur Umwandlung von Licht in elektrischen
Strom
G Der Wechselrichter
zur Aufbereitung des Solarstroms in
Netzqualität.
G Der Wechselstromzähler / Einspeisezähler
zur Erfassung des Stromertrags
G Sicherheitskomponenten zur elektrischen
Absicherung der PV-Anlage
zusätzlich bei Inselanlagen:
G Der Laderegler zur Kontrolle der
Lade- und Entladevorgänge in der Solar-
batterie
G Die Solarbatterie zur Speicherung
des erzeugten Gleichstroms
4 5 6
Drehbares „Sonnensegel“ (PV-Tracker)
vor der Schnauer-Zentrale Krems
Photovoltaik-Anlage mit 24 Modulen
kombiniert mit Solarthermie-Anlage
Der Wechselrichter zur Aufbereitung des
Solarstroms in Netzqualität
Freistehendes Sonnensegel (PV-Tracker)
neben einem Privathaus
Detail der Photovoltaik-Dachanlage
(Bild 2) mit 24 PV-Modulen
Großflächige, frei stehende Photovoltaik-
Anlage mit 40 PV-Modulen
1
2
3
4
5
5
SCHNAUER
ist zertifizierter
Photovoltaik-Planer.

32. ENERGIE
GARAGE
Schnauer ist nicht nur zertifizierter
Wärmepumpen- und Photovoltaik-
Spezialist sondern auch Österreichs
führender Produzent von Stahlbeton-
Fertiggaragen.
Die optimale Verbindung von Fertig-Garage und zukunfts-
orientiertem Umweltbewusstsein stellt zweifellos die
neue Schnauer Energie-Garage mit einer hoch
effizienten SCHNAUER-Photovoltaik-Anlage dar.
Der damit gewonnene Strom kann z.B. für den Betrieb
von innovativen Elektrofahrzeugen oder aber auch für
den Betrieb einer Wärmepumpe genutzt werden.
Einzelgarage FACTO
mit Anbau-Carport AVES
und Schnauer-Photovoltaik-Anlage.
32

33. Die auf dem Dach der Fertig-Garage installierte Photo-
voltaik-Anlage produziert z.B. auch den Strom für um-
weltfreundliche Elektro-Fahrzeuge.
Natürlich kann die so gewonnene Energie auch für den
Betrieb einer Wärmepumpen-Heizung genutzt werden.
Und sollten Sie Ihre Photovoltaik-Anlage nicht auf dem
Dach Ihres Hauses installieren wollen, bietet die
Energie-Garage eine vorteilhafte und problemlose
Alternative. Für eine Nennleistung von 1 Kilowattpeak
(kWp) sind je nach Art der Solarzellen rund 8 m² Dach-
bzw. PV-Modul-Fläche nötig.
DDipl.-Ing. Wolfgang
Schnauer
Geschäftsführer Schnauer
Energie-, Solar- und Um-
welttechnik GmbH & Co KG,
Krems:
„Eine moderne Photovoltaik-Anlage steigert
sicher auch den Wert Ihrer Immobilie. Sie ist technisch
ausgereift, wartungsarm und besitzt eine Lebensdauer von
mehreren Jahrzehnten. In dieser Zeit gewinnen Sie umwelt-
freundlichen Strom und können Überschüsse ganz oder
teilweise in das öffentliche Netz einspeisen. Photovoltaik-
Anlagen gewinnen jedoch zunehmend auch architektonische
Bedeutung, indem sie durch ihre moderne, zukunftsweisende
Optik durchaus ästhetische Akzente setzen.“
Auf der Energie-Garage finden 12 PV-Module mit
einer Gesamtfläche von 19,2 m2
Platz.
Diese erzielen eine Nennleistung von 3,000 kWp.
Der durchschnittliche Stromverbrauch eines österrei-
chischen Haushaltes beträgt etwa 3.700 kWh (ohne
Warmwasser) jährlich. Mit etwa 27 m² Photovoltaik-
Modulen können also bereits etwa 50% des Strombe-
darfes durch Solarenergie gewonnen werden. Mit einer
PV-Anlage von rund 35 m² ist man also bereits weit-
gehend energie-autark.
Ein Blick in die energie- und umweltbewusste Zukunft:
Die innovative Energie-Garage von Schnauer.
„
33

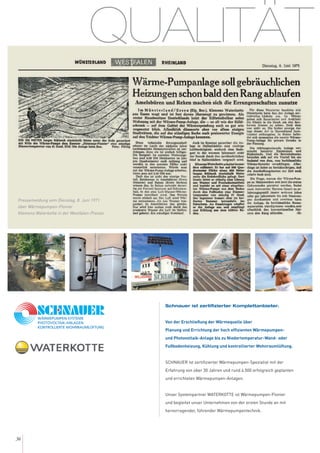

34. 34
Schnauer ist zertifizierter Komplettanbieter.
Von der Erschließung der Wärmequelle über
Planung und Errichtung der hoch effizienten Wärmepumpen-
und Photovoltaik-Anlage bis zu Niedertemperatur-Wand- oder
Fußbodenheizung, Kühlung und kontrollierter Wohnraumlüftung.
SCHNAUER ist zertifizierter Wärmepumpen-Spezialist mit der
Erfahrung von über 30 Jahren und rund 4.500 erfolgreich geplanten
und errichteten Wärmepumpen-Anlagen.
Unser Systempartner WATERKOTTE ist Wärmepumpen-Pionier
und begleitet unser Unternehmen von der ersten Stunde an mit
hervorragender, führender Wärmepumpentechnik.
QUALITÄT
Pressemeldung vom Dienstag, 8. Juni 1971
über Wärmepumpen-Pionier
Klemens Waterkotte in der Westfalen-Presse.

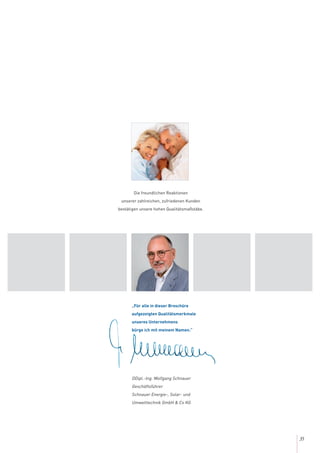

35. 35
„Für alle in dieser Broschüre
aufgezeigten Qualitätsmerkmale
unseres Unternehmens
bürge ich mit meinem Namen.”
DDipl.-Ing. Wolfgang Schnauer
Geschäftsführer
Schnauer Energie-, Solar- und
Umwelttechnik GmbH & Co KG
Die freundlichen Reaktionen
unserer zahlreichen, zufriedenen Kunden
bestätigen unsere hohen Qualitätsmaßstäbe.

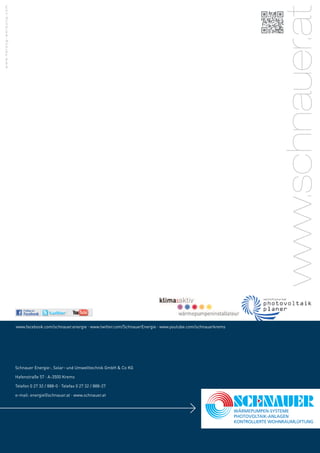

36. Schnauer Energie-, Solar- und Umwelttechnik GmbH & Co KG
Hafenstraße 57 . A-3500 Krems
Telefon 0 27 32 / 888-0 . Telefax 0 27 32 / 888-27
e-mail: energie@schnauer.at . www.schnauer.at
