Das Dokument beschreibt die Architektur und Funktionen des Teradata Data Warehouses, das für die Speicherung und Analyse unternehmensrelevanter Daten wie Verkaufs- und Nutzungszahlen konzipiert ist. Es betont die hohe Verfügbarkeit, Skalierbarkeit und Leistung durch bedingungslose Parallelität und ein durchdachtes Redundanzsystem. Die Hardwarekonfiguration am Beispiel von Vodafone zeigt eine umfassende Infrastruktur mit zahlreichen Knoten und Hochleistungsressourcen.

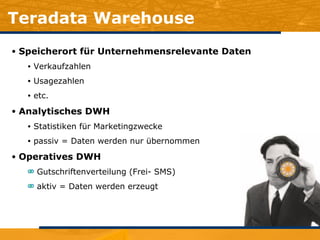

2. Teradata Warehouse Speicherort für Unternehmensrelevante Daten Verkaufzahlen Usagezahlen etc. Analytisches DWH Statistiken für Marketingzwecke passiv = Daten werden nur übernommen Operatives DWH Gutschriftenverteilung (Frei- SMS) aktiv = Daten werden erzeugt

3. Architektur Anforderungen Hardware Infrastruktur Performance Zusatz Zusammenfassung Hardware (bsp. Vodafone) Agenda

4. Architektur

5. Architektur minimaler Administrationsaufwand Hohe Verfügbarkeit und Stabilität Optimale Skalierbarkeit der Hardware Hohe Performance Unbedingte Parallelität ! Anforderungen

6. Architektur

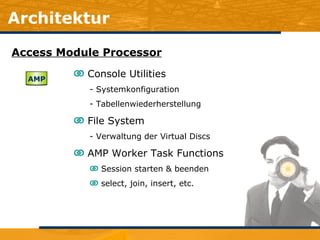

7. Architektur Access Module Processor PE AMP Console Utilities Systemkonfiguration Tabellenwiederherstellung File System Verwaltung der Virtual Discs AMP Worker Task Functions Session starten & beenden select, join, insert, etc.

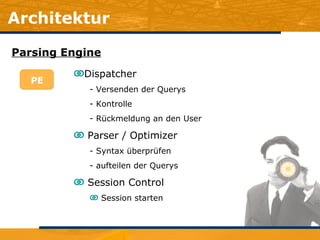

8. Architektur Parsing Engine PE Dispatcher Versenden der Querys Kontrolle Rückmeldung an den User Parser / Optimizer Syntax überprüfen aufteilen der Querys Session Control Session starten

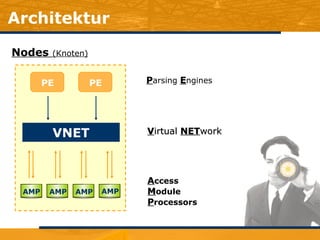

9. Architektur Nodes (Knoten) PE PE AMP AMP AMP AMP VNET P arsing E ngines A ccess M odule P rocessors V irtual NET work

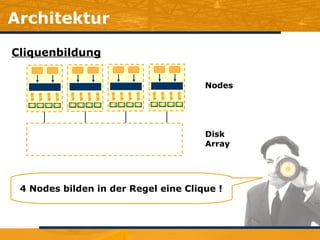

10. Architektur Cliquenbildung Nodes Disk Array 4 Nodes bilden in der Regel eine Clique !

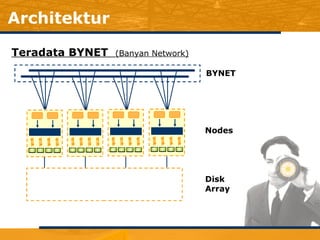

11. Architektur Teradata BYNET (Banyan Network) BYNET Nodes Disk Array

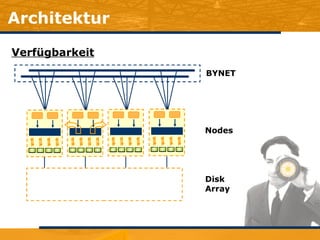

12. Architektur Verfügbarkeit Nodes Disk Array BYNET

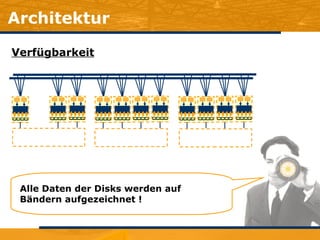

13. Architektur Verfügbarkeit Alle Daten der Disks werden auf Bändern aufgezeichnet !

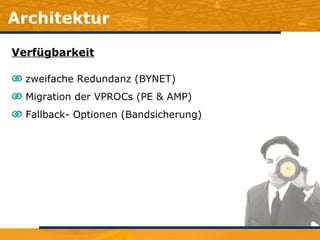

14. Architektur Verfügbarkeit zweifache Redundanz (BYNET) Migration der VPROCs (PE & AMP) Fallback- Optionen (Bandsicherung)

15. Funktionen

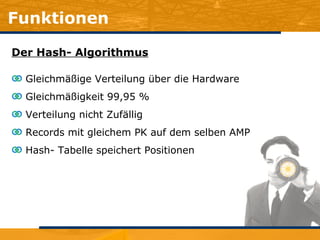

16. Funktionen Gleichmäßige Verteilung über die Hardware Gleichmäßigkeit 99,95 % Verteilung nicht Zufällig Records mit gleichem PK auf dem selben AMP Hash- Tabelle speichert Positionen Der Hash- Algorithmus

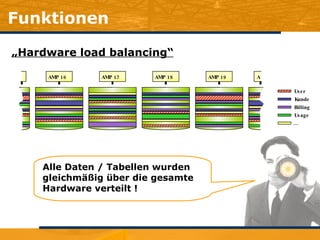

17. Funktionen „ Hardware load balancing“ AMP 16 AMP 17 AMP 18 AMP 19 AM 5 User Kunde Billing Usage ... Alle Daten / Tabellen wurden gleichmäßig über die gesamte Hardware verteilt !

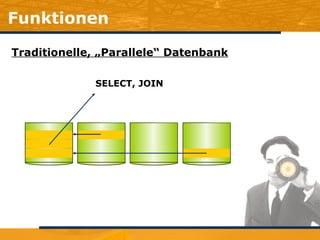

18. Funktionen SELECT, JOIN Traditionelle, „Parallele“ Datenbank

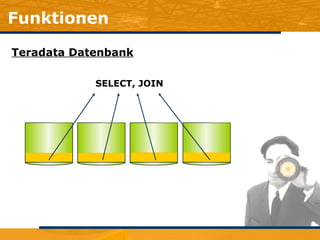

19. Funktionen Teradata Datenbank SELECT, JOIN

20. Funktionen Die Funktion „Sync- Scan“ 101896 Muster, Max 546.97 08/21/97 297362 Murks, Müller 34.65 07/16/97 000893 Smith, John 254.01 05/08/97 919975 Xxxxx, Hal 320.12 09/10/97 401864 Xxxxx, Loui 12.15 03/19/97 Query1 Query2 Query3

21. Zusatz

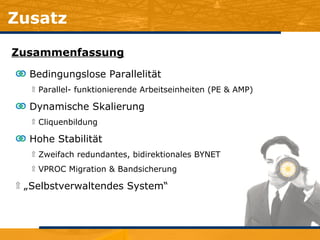

22. Zusatz Bedingungslose Parallelität Parallel- funktionierende Arbeitseinheiten (PE & AMP) Dynamische Skalierung Cliquenbildung Hohe Stabilität Zweifach redundantes, bidirektionales BYNET VPROC Migration & Bandsicherung „ Selbstverwaltendes System“ Zusammenfassung

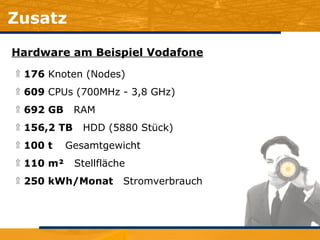

23. Zusatz Hardware am Beispiel Vodafone 176 Knoten (Nodes) 609 CPUs (700MHz - 3,8 GHz) 692 GB RAM 156,2 TB HDD (5880 Stück) 100 t Gesamtgewicht 110 m² Stellfläche 250 kWh/Monat Stromverbrauch

24. Teradata Warehouse Vielen Dank für die Aufmerksamkeit !!

26. Performance Bedingungslose Parallelität

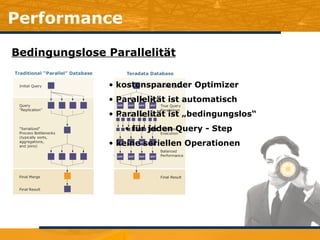

27. Performance Bedingungslose Parallelität kostensparender Optimizer Parallelität ist automatisch Parallelität ist „bedingungslos“ für jeden Query - Step keine seriellen Operationen

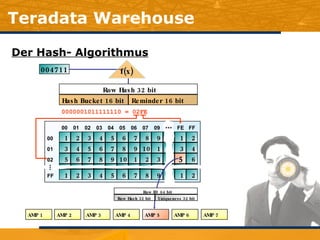

28. Teradata Warehouse Der Hash- Algorithmus f(x) Row Hash 32 bit Hash Bucket 16 bit Reminder 16 bit 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 1 3 4 5 6 7 8 9 10 1 2 3 5 6 00 01 02 03 04 05 06 07 09 0A FE FF 1 2 3 4 5 6 7 8 9 1 2 00 01 02 FF ... ... AMP 4 AMP 5 AMP 6 AMP 7 AMP 3 AMP 2 AMP 1 0000001011111110 = 02FE 004711 Row Hash 32 bit Uniqueness 32 bit Row ID 64 bit

29. Teradata Warehouse Der Hash- Algorithmus Primär-Index 004711 Hash-Algorithmus 0000001011111110 Umwandlung 02FE Hash-Tabelle AMP 5

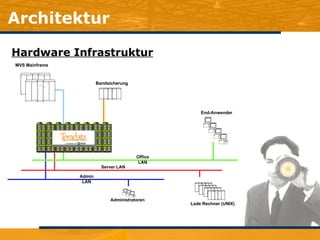

30. Architektur Hardware Infrastruktur Bandsicherung Server LAN Lade Rechner (UNIX) Administratoren Admin LAN MVS Mainframe End-Anwender Office LAN
