Model Driven Software Development



               Potentiale modellgetriebener
                  Softwareentwicklung

                            Referent:
                          Hartwig Tödter




Seite 2 / 23

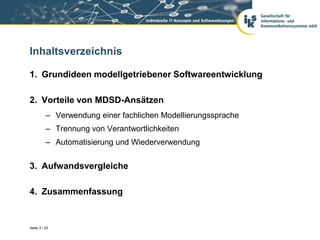

Inhaltsverzeichnis

1. Grundideen modellgetriebener Softwareentwicklung

2. Vorteile von MDSD-Ansätzen
          – Verwendung einer fachlichen Modellierungssprache
          – Trennung von Verantwortlichkeiten
          – Automatisierung und Wiederverwendung


3. Aufwandsvergleiche

4. Zusammenfassung


Seite 3 / 23

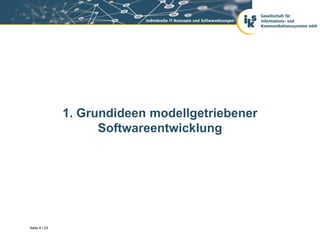

1. Grundideen modellgetriebener
                     Softwareentwicklung




Seite 4 / 23

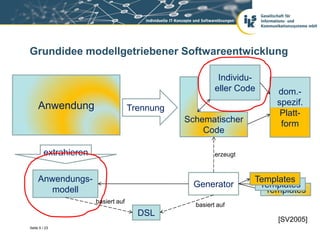

Grundidee modellgetriebener Softwareentwicklung

                                                          Individu-
                                                         eller Code    dom.-
     Anwendung                                                         spezif.
                                     Trennung
                                                                        Platt-
                                                Schematischer           form
                                                    Code

         extrahieren                                     erzeugt



     Anwendungs-                                                   Templates
                                                  Generator         Templates
        modell                                                       Templates
                       basiert auf
                                                  basiert auf
                                       DSL
                                                                        [SV2005]
Seite 5 / 23

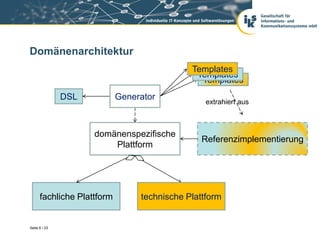

Domänenarchitektur
                                             Templates
                                              Templates
                                               Templates
               DSL          Generator
                                                 extrahiert aus



                     domänenspezifische
                                                Referenzimplementierung
                         Plattform




      fachliche Plattform        technische Plattform


Seite 6 / 23

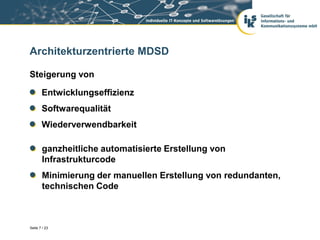

Architekturzentrierte MDSD

Steigerung von

       Entwicklungseffizienz
       Softwarequalität
       Wiederverwendbarkeit

       ganzheitliche automatisierte Erstellung von
       Infrastrukturcode
       Minimierung der manuellen Erstellung von redundanten,
       technischen Code



Seite 7 / 23

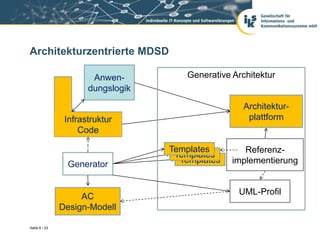

Architekturzentrierte MDSD

                       Anwen-         Generative Architektur
                      dungslogik

                                                    Architektur-
                Infrastruktur                        plattform
                    Code

                                   Templates        Referenz-
                                    Templates
                Generator            Templates   implementierung


                                                  UML-Profil
                    AC
               Design-Modell

Seite 8 / 23
2. Vorteile von MDSD-Ansätzen




Seite 9 / 23

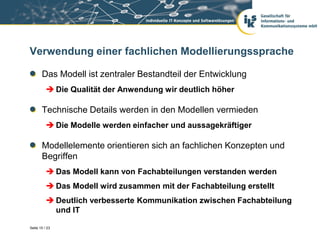

Verwendung einer fachlichen Modellierungssprache

       Das Modell ist zentraler Bestandteil der Entwicklung
           Die Qualität der Anwendung wir deutlich höher

       Technische Details werden in den Modellen vermieden
           Die Modelle werden einfacher und aussagekräftiger

       Modellelemente orientieren sich an fachlichen Konzepten und
       Begriffen
           Das Modell kann von Fachabteilungen verstanden werden
           Das Modell wird zusammen mit der Fachabteilung erstellt
           Deutlich verbesserte Kommunikation zwischen Fachabteilung
            und IT

Seite 10 / 23

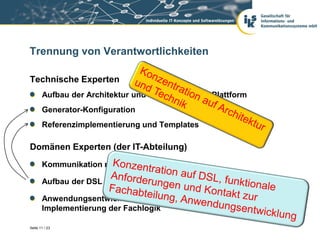

Trennung von Verantwortlichkeiten

Technische Experten
       Aufbau der Architektur und der technischen Plattform
       Generator-Konfiguration
       Referenzimplementierung und Templates

Domänen Experten (der IT-Abteilung)
       Kommunikation mit Fachabteilungen

       Aufbau der DSL und der fachlichen Plattform

       Anwendungsentwicklung: Anwendungsmodellierung und
       Implementierung der Fachlogik

Seite 11 / 23

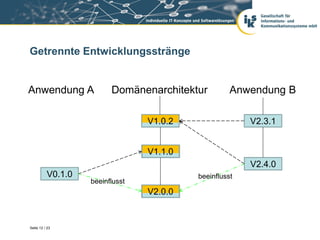

Getrennte Entwicklungsstränge


Anwendung A              Domänenarchitektur         Anwendung B

                                 V1.0.2                 V2.3.1


                                 V1.1.0
                                                        V2.4.0
          V0.1.0                          beeinflusst
                   beeinflusst
                                 V2.0.0


Seite 12 / 23

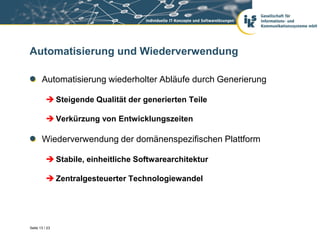

Automatisierung und Wiederverwendung

       Automatisierung wiederholter Abläufe durch Generierung

           Steigende Qualität der generierten Teile

           Verkürzung von Entwicklungszeiten

       Wiederverwendung der domänenspezifischen Plattform

           Stabile, einheitliche Softwarearchitektur

           Zentralgesteuerter Technologiewandel




Seite 13 / 23
3. Aufwandsvergleiche




Seite 14 / 23

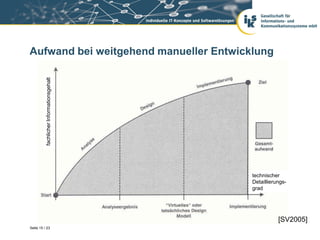

Aufwand bei weitgehend manueller Entwicklung
          fachlicher Informationsgehalt




                                          technischer
                                          Detaillierungs-
                                          grad




                                                     [SV2005]
Seite 15 / 23

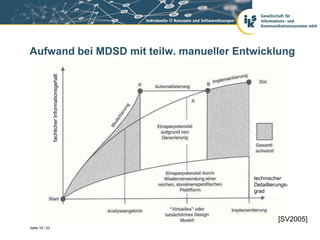

Aufwand bei MDSD mit teilw. manueller Entwicklung
                fachlicher Informationsgehalt




                                                technischer
                                                Detaillierungs-
                                                grad




                                                          [SV2005]
Seite 16 / 23

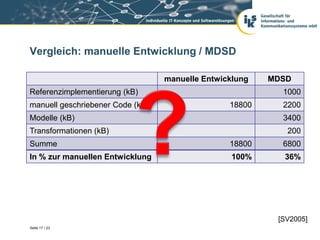

Vergleich: manuelle Entwicklung / MDSD

                                  manuelle Entwicklung   MDSD
Referenzimplementierung (kB)                               1000
manuell geschriebener Code (kB)                  18800     2200
Modelle (kB)                                               3400
Transformationen (kB)                                       200
Summe                                            18800     6800
In % zur manuellen Entwicklung                   100%      36%




                                                          [SV2005]
Seite 17 / 23

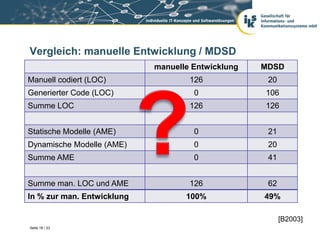

Vergleich: manuelle Entwicklung / MDSD
                            manuelle Entwicklung   MDSD
Manuell codiert (LOC)               126             20
Generierter Code (LOC)               0             106
Summe LOC                           126            126


Statische Modelle (AME)              0              21
Dynamische Modelle (AME)             0              20
Summe AME                            0              41


Summe man. LOC und AME              126             62
In % zur man. Entwicklung          100%            49%

                                                         [B2003]
Seite 18 / 23
4. Zusammenfassung




Seite 19 / 23

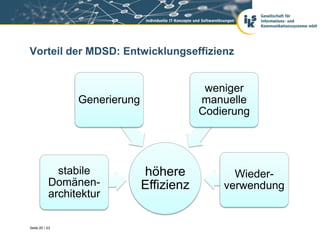

Vorteil der MDSD: Entwicklungseffizienz


                                            weniger
                 Generierung               manuelle
                                           Codierung




             stabile           höhere            Wieder-
           Domänen-            Effizienz       verwendung
           architektur

Seite 20 / 23
Vorteil der MDSD: Softwarequalität

                              einheitliche
                                               Wieder-
                              Domänen-
                                             verwendung
                              architektur


                                                           getrennte
                Generierung                               Verantwort-
                                                           lichkeiten




                                       höhere                   Besserer
           fachliche
          Modellierung                Software-                Kontakt zur
                                                              Fachabteilung
                                       qualität


Seite 21 / 23

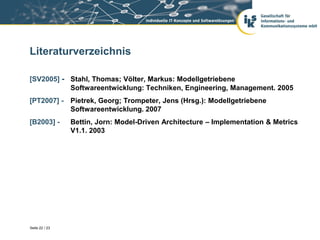

Literaturverzeichnis

[SV2005] - Stahl, Thomas; Völter, Markus: Modellgetriebene
           Softwareentwicklung: Techniken, Engineering, Management. 2005
[PT2007] - Pietrek, Georg; Trompeter, Jens (Hrsg.): Modellgetriebene
           Softwareentwicklung. 2007
[B2003] -       Bettin, Jorn: Model-Driven Architecture – Implementation & Metrics
                V1.1. 2003




Seite 22 / 23
www.iks-gmbh.com




Seite 23 / 23
