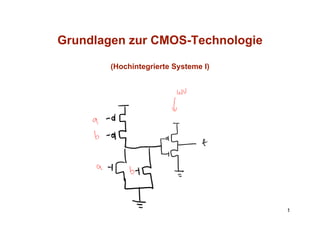

Grundlagen zur CMOS-Technologie
G   dl         CMOS T h l i

        (Hochintegrierte Systeme I)




                                      1

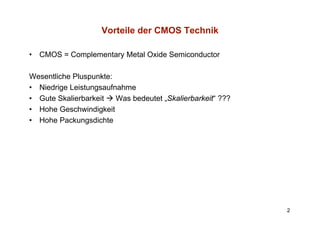

Vorteile der CMOS Technik

•   CMOS = Complementary Metal Oxide Semiconductor

Wesentliche Pluspunkte:
• Niedrige Leistungsaufnahme
• Gute Skalierbarkeit   Was bedeutet „Skalierbarkeit“ ???
• Hohe Geschwindigkeit
                   g
• Hohe Packungsdichte




                                                            2

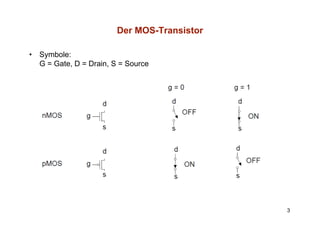

Der MOS-Transistor

•   Symbole:
    G = Gate, D = Drain, S = Source
        G t       D i        S




                                              3

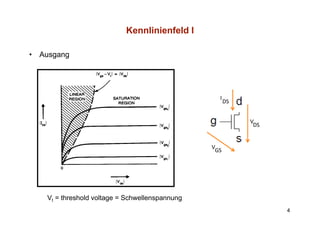

Kennlinienfeld I

•   Ausgang




                                                    I
                                                        DS


                                                             V
                                                              DS


                                                  V
                                                   GS




     Vt = threshold voltage = Schwellenspannung
                                                                   4

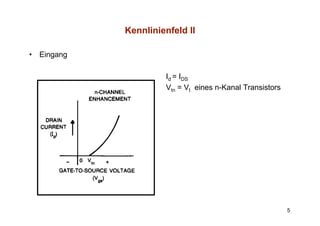

Kennlinienfeld II

•   Eingang

                       Id = IDS
                       Vtn = Vt eines n Kanal Transistors
                                      n-Kanal




                                                            5

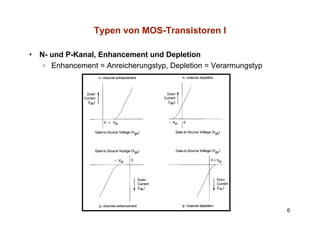

Typen von MOS-Transistoren I

•   N- und P-Kanal, Enhancement und Depletion
     ◦ Enhancement = Anreicherungstyp, Depletion = Verarmungstyp




                                                                   6

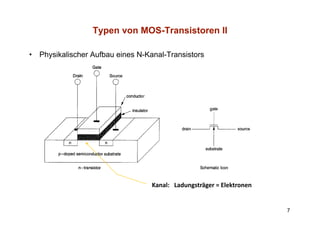

Typen von MOS-Transistoren II

•   Physikalischer Aufbau eines N-Kanal-Transistors




                                    Kanal:   Ladungsträger = Elektronen


                                                                          7

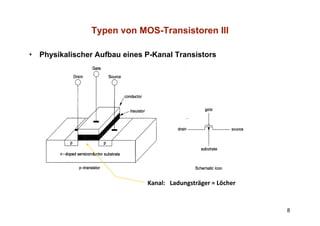

Typen von MOS-Transistoren III

•   Physikalischer Aufbau eines P-Kanal Transistors




                                Kanal:   Ladungsträger = Löcher


                                                                  8

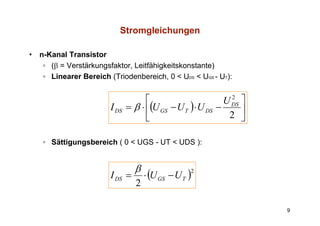

Stromgleichungen

•   n-Kanal Transistor
     ◦ (β = Verstärkungsfaktor, Leitfähigkeitskonstante)
     ◦ Linearer Bereich (Triodenbereich, 0 < UDS < UGS - UT):


                                      ⎡                       U DS ⎤
                                                                2
                         I DS   = β ⋅ ⎢(U GS − U T ) ⋅ U DS −      ⎥
                                      ⎣                        2 ⎦

     ◦ Sättigungsbereich ( 0 < UGS - UT < UDS ):


                                  β
                         I DS =       ⋅ (U GS − U T )
                                                    2

                                  2

                                                                       9

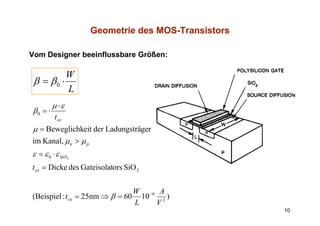

Geometrie des MOS-Transistors

Vom Designer beeinflussbare Größen:

          W
 β = β0 ⋅
          L
         μ ⋅ε
β0 = ⋅
         tox
μ = Beweglichkeit der Ladungsträger
i K l μn > μ p
im Kanal,
ε = ε 0 ⋅ ε SiO 2


tox = Dicke d Gateisolators SiO 2
       i k des    i l        i


                                  W −6 A
(Beispiel : tox = 25nm ⇒ β = 60     10   2
                                           )
                                  L    V
                                                    10

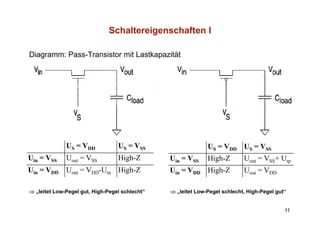

Schaltereigenschaften I

Diagramm: Pass-Transistor mit Lastkapazität




              US = VDD            US = VSS                    US = VDD US = VSS
Uin = VSS     Uout = VSS          High-Z        Uin = VSS     High-Z        Uout = VSS+ Utp
Uin = VDD     Uout = VDD-Utn High-Z             Uin = VDD High-Z            Uout = VDD

⇒ „leitet Low-Pegel gut, High-Pegel schlecht“
   l it t L   P   l t Hi h P      l hl ht“      ⇒ „leitet Low-Pegel schlecht, High-Pegel gut“
                                                   l it t L   P   l hl ht Hi h P       l t“


                                                                                            11

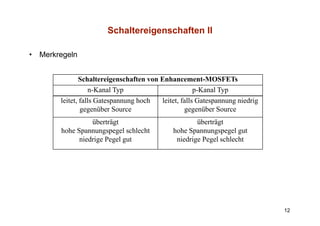

Schaltereigenschaften II

•   Merkregeln


                 Schaltereigenschaften von Enhancement-MOSFETs
                    n-Kanal Typ
                            l                           p-Kanal Typ
                                                               l
         leitet, falls Gatespannung hoch   leitet, falls Gatespannung niedrig
                 g g
                 gegenüber Source                   g g
                                                    gegenüber Source
                   überträgt                           überträgt
         hohe Spannungspegel schlecht          hohe Spannungspegel gut
               niedrige Pegel gut               niedrige Pegel schlecht




                                                                                12

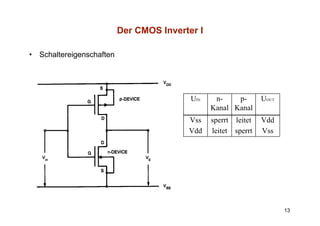

Der CMOS Inverter I

•   Schaltereigenschaften




                                            UIN    n-    p-       UOUT
                                                  Kanal Kanal
                                           Vss    sperrt leitet   Vdd
                                           Vdd    leitet sperrt   Vss




                                                                         13

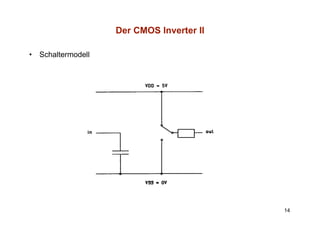

Der CMOS Inverter II

•   Schaltermodell




                                            14

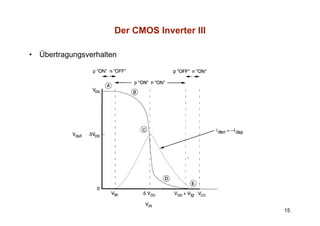

Der CMOS Inverter III

•   Übertragungsverhalten




                                                15

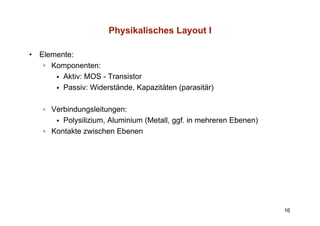

Physikalisches Layout I

•   Elemente:
     ◦ Komponenten:
          Aktiv: MOS - Transistor
          Passiv: Widerstände Kapazitäten (parasitär)
                  Widerstände,

    ◦ Verbindungsleitungen:
                g       g
         Polysilizium, Aluminium (Metall, ggf. in mehreren Ebenen)
    ◦ Kontakte zwischen Ebenen




                                                                     16

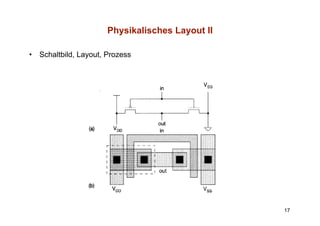

Physikalisches Layout II

•   Schaltbild, Layout, Prozess




                                                   17

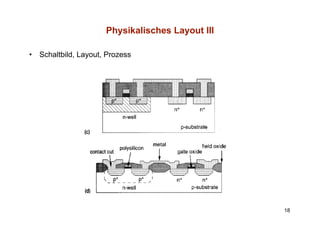

Physikalisches Layout III

•   Schaltbild, Layout, Prozess




                                                   18

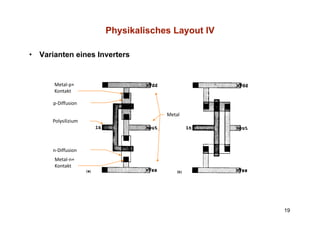

Physikalisches Layout IV

•   Varianten eines Inverters


        Metal‐p+
        Kontakt

       p‐Diffusion

                                   Metal
                                   M l
       Polysilizium




       n‐Diffusion
        Metal‐n+
        Kontakt
        K    k




                                                 19

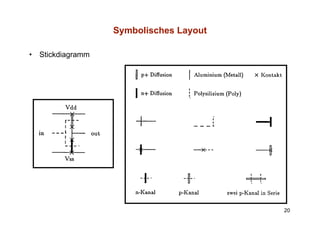

Symbolisches Layout

•   Stickdiagramm




                                          20

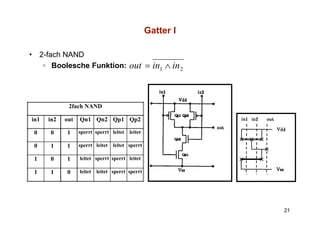

Gatter I

•       2-fach NAND
         ◦ Boolesche Funktion:               out = in1 ∧ in 2



                 2fach NAND

in1       in2   out   Qn1 Qn2 Qp1 Qp2

    0     0     1     sperrt sperrt leitet   leitet

    0     1     1     sperrt leitet   leitet sperrt

    1     0     1     leitet sperrt sperrt leitet

    1     1     0     leitet   leitet sperrt sperrt




                                                                 21

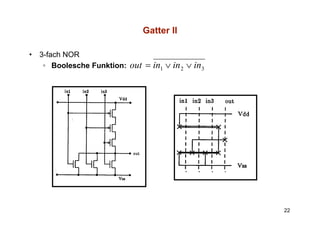

Gatter II

•   3-fach NOR
     ◦ Boolesche Funktion:   out = in1 ∨ in 2 ∨ in3




                                                      22

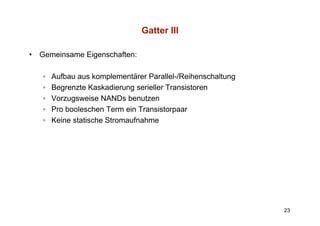

Gatter III

•   Gemeinsame Eigenschaften:

    ◦   Aufbau aus komplementärer Parallel-/Reihenschaltung
    ◦   Begrenzte Kaskadierung serieller Transistoren
    ◦   Vorzugsweise NANDs benutzen
    ◦   Pro booleschen Term ein Transistorpaar
                                           p
    ◦   Keine statische Stromaufnahme




                                                              23

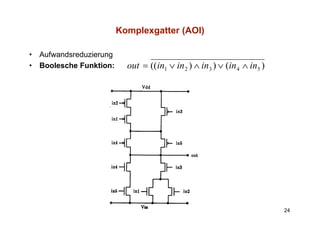

Komplexgatter (AOI)

•   Aufwandsreduzierung
•   Boolesche Funktion:     out = ((in1 ∨ in 2 ) ∧ in3 ) ∨ (in 4 ∧ in5 )




                                                                           24
Transmission Gates




cntl
  tl      trm1
          t 1       trm2
                    t 2      n-Kanal
                               K     l   p-Kanal
                                           K     l
 0     hochohmig hochohmig    sperrt      sperrt
 1       =trm2     =trm1      leitet      leitet




                                                     25
