Elastische Skalierbarkeit für Web-Anwendungen
Das Play! Framework ermöglicht elastische Skalierbarkeit von Web-Anwendungen und bietet eine enge Integration mit dem Akka-Aktorensystem. Es basiert auf einem 'Shared Nothing'-Ansatz, der die Effizienz und Flexibilität beim Deployment in unterschiedlichen Cloud-Umgebungen verbessert. Die Präsentation bietet zudem ein praktisches Beispiel zur Preisberechnung als Anwendungsszenario.
Elastische Skalierbarkeit für Web-Anwendungen
- 1. Elastische Skalierbarkeit fürWeb-Anwendungen Das Play!-Framework 1 msg systems ag, 20.09.2012

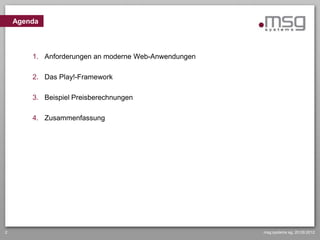

- 2. Agenda 1. Anforderungen an moderne Web-Anwendungen 2. Das Play!-Framework 3. Beispiel Preisberechnungen 4. Zusammenfassung 2 msg systems ag, 20.09.2012

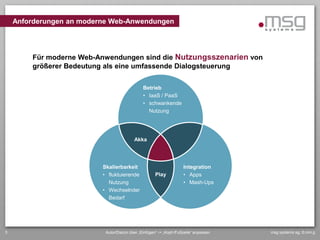

- 3. Anforderungen an moderneWeb-Anwendungen Für moderne Web-Anwendungen sind die Nutzungsszenarien von größerer Bedeutung als eine umfassende Dialogsteuerung Betrieb • IaaS / PaaS • schwankende Nutzung Akka Skalierbarkeit Integration • fluktuierende Play • Apps Nutzung • Mash-Ups • Wechselnder Bedarf 3 Autor/Datum über „Einfügen“ -> „Kopf-/Fußzeile“ anpassen msg systems ag, tt.mm.jj

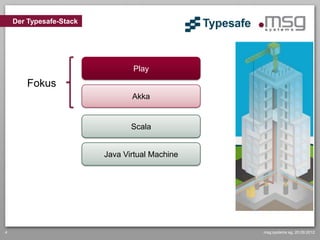

- 4. Der Typesafe-Stack Play Fokus Akka Scala Java Virtual Machine 4 msg systems ag, 20.09.2012

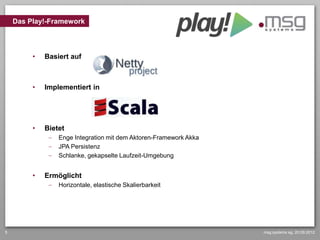

- 5. Das Play!-Framework • Basiert auf • Implementiert in • Bietet Enge Integration mit dem Aktoren-Framework Akka JPA Persistenz Schlanke, gekapselte Laufzeit-Umgebung • Ermöglicht Horizontale, elastische Skalierbarkeit 5 msg systems ag, 20.09.2012

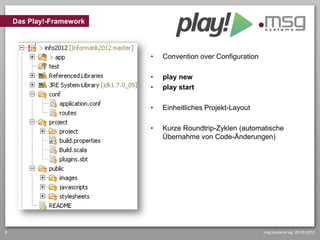

- 6. Das Play!-Framework • Convention over Configuration • play new • play start • Einheitliches Projekt-Layout • Kurze Roundtrip-Zyklen (automatische Übernahme von Code-Änderungen) 6 msg systems ag, 20.09.2012

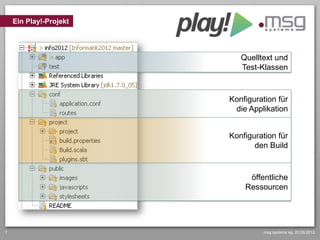

- 7. Ein Play!-Projekt Quelltext und Test-Klassen Konfiguration für die Applikation Konfiguration für den Build öffentliche Ressourcen 7 msg systems ag, 20.09.2012
- 8. Ein Beispiel -Preisberechnungen Szenario Use-Cases Vorgehen Ergebnis 8 msg systems ag, 20.09.2012

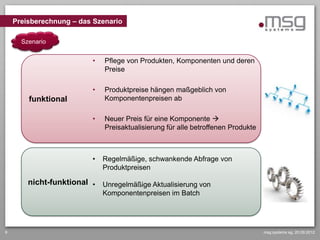

- 9. Preisberechnung – dasSzenario Szenario • Pflege von Produkten, Komponenten und deren Preise • Produktpreise hängen maßgeblich von funktional Komponentenpreisen ab • Neuer Preis für eine Komponente Preisaktualisierung für alle betroffenen Produkte • Regelmäßige, schwankende Abfrage von Produktpreisen nicht-funktional • Unregelmäßige Aktualisierung von Komponentenpreisen im Batch 9 msg systems ag, 20.09.2012

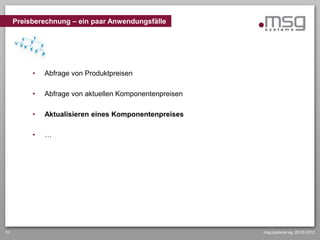

- 10. Preisberechnung – einpaar Anwendungsfälle • Abfrage von Produktpreisen • Abfrage von aktuellen Komponentenpreisen • Aktualisieren eines Komponentenpreises • … 10 msg systems ag, 20.09.2012

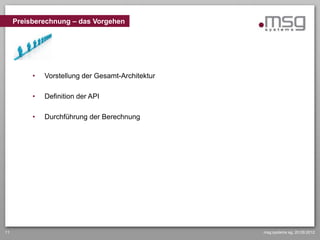

- 11. Preisberechnung – dasVorgehen • Vorstellung der Gesamt-Architektur • Definition der API • Durchführung der Berechnung 11 msg systems ag, 20.09.2012

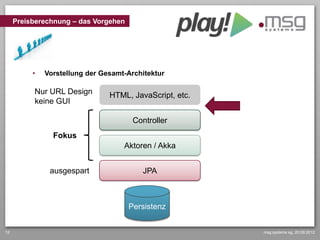

- 12. Preisberechnung – dasVorgehen • Vorstellung der Gesamt-Architektur Nur URL Design HTML, JavaScript, etc. keine GUI Controller Fokus Aktoren / Akka ausgespart JPA Persistenz 12 msg systems ag, 20.09.2012

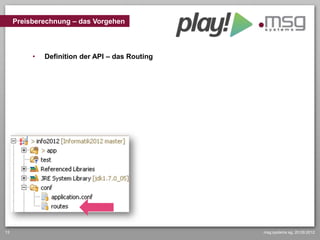

- 13. Preisberechnung – dasVorgehen • Definition der API – das Routing 13 msg systems ag, 20.09.2012
- 14. Preisberechnung – dasVorgehen • Definition der API – das Routing 14 msg systems ag, 20.09.2012
- 15. Preisberechnung – dasVorgehen • Definition der API – das Routing Die URL inklusive dynamischer Parameter /product/:name/price /product/Rasenmaeher/price 15 msg systems ag, 20.09.2012

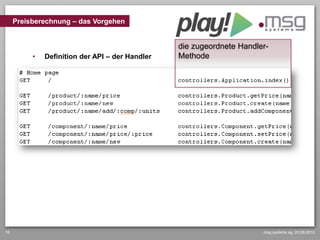

- 16. Preisberechnung – dasVorgehen die zugeordnete Handler- • Definition der API – der Handler Methode 16 msg systems ag, 20.09.2012

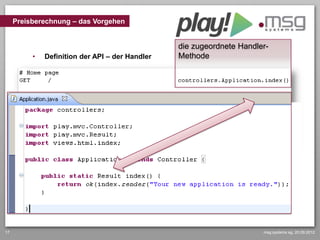

- 17. Preisberechnung – dasVorgehen die zugeordnete Handler- • Definition der API – der Handler Methode 17 msg systems ag, 20.09.2012
- 18. Skalierbarkeit mit Play • keine umfangreichen Sessions dafür Caching • Wiederverwendung instanziierter Klassen für beliebige Aufrufe keine lokalen Variablen oder ähnliches Shared Nothing Ansatz Beliebige Anzahl von Play-Instanzen können nebeneinander betrieben werden 18 msg systems ag, 20.09.2012

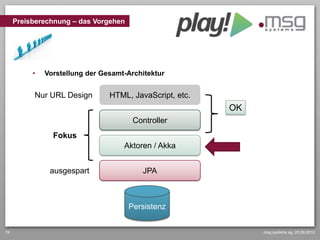

- 19. Preisberechnung – dasVorgehen • Vorstellung der Gesamt-Architektur Nur URL Design HTML, JavaScript, etc. OK Controller Fokus Aktoren / Akka ausgespart JPA Persistenz 19 msg systems ag, 20.09.2012
- 20. Preisberechnung – dasVorgehen • Durchführung der Berechnung • Verwendung von Aktoren Aktor repräsentiert eine Produkt-/Komponenteninstanz Aktor wird über Nachrichten angesprochen (vgl. Messaging/JMS) Aktor arbeitet gleichzeitig nur eine Nachricht ab • Es kann pro Objekt-Instanz eine Aktor-Instanz geben mit einer eigenen Message-Queue • Skalierbarkeit wird über Intra-JVM und Inter-JVM Verteilung erreicht 20 msg systems ag, 20.09.2012

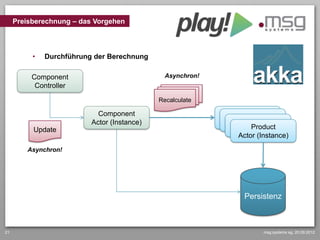

- 21. Preisberechnung – dasVorgehen • Durchführung der Berechnung Component Asynchron! Controller Recalculate Component ProductActor ProductActor Actor (Instance) ProductActor Product Update Actor (Instance) Asynchron! Persistenz 21 msg systems ag, 20.09.2012

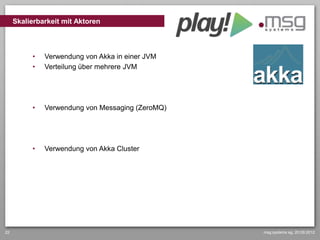

- 22. Skalierbarkeit mit Aktoren • Verwendung von Akka in einer JVM • Verteilung über mehrere JVM • Verwendung von Messaging (ZeroMQ) • Verwendung von Akka Cluster 22 msg systems ag, 20.09.2012

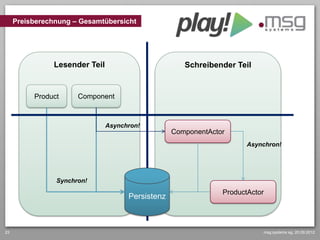

- 23. Preisberechnung – Gesamtübersicht Lesender Teil Schreibender Teil Product Component Asynchron! ComponentActor Asynchron! Synchron! ProductActor Persistenz 23 msg systems ag, 20.09.2012

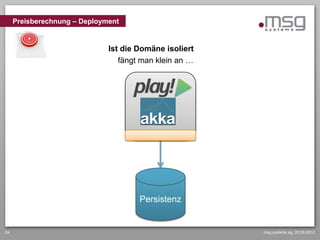

- 24. Preisberechnung – Deployment Ist die Domäne isoliert fängt man klein an … Persistenz 24 msg systems ag, 20.09.2012
- 25. Preisberechnung – Deployment Ist die Domäne isoliert … und wächst Elastizität durch Hinzufügen von Play-Instanzen. Jede weitere Instanz über- nimmt Last. Einsatz eines zentralen Caches Persistenz möglich. 25 msg systems ag, 20.09.2012

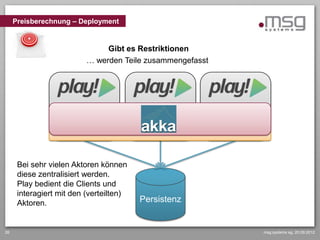

- 26. Preisberechnung – Deployment Gibt es Restriktionen … werden Teile zusammengefasst Bei sehr vielen Aktoren können diese zentralisiert werden. Play bedient die Clients und interagiert mit den (verteilten) Aktoren. Persistenz 26 msg systems ag, 20.09.2012

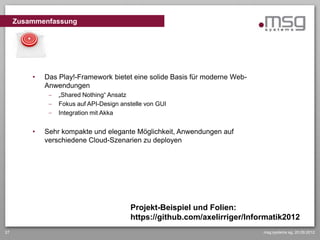

- 27. Zusammenfassung • Das Play!-Framework bietet eine solide Basis für moderne Web- Anwendungen „Shared Nothing“ Ansatz Fokus auf API-Design anstelle von GUI Integration mit Akka • Sehr kompakte und elegante Möglichkeit, Anwendungen auf verschiedene Cloud-Szenarien zu deployen Projekt-Beispiel und Folien: https://github.com/axelirriger/Informatik2012 27 msg systems ag, 20.09.2012
- 28. Vielen Dank fürIhre Aufmerksamkeit Axel Irriger GB Telecommunications & Media Lead IT Consultant Telefon: +49 6196 7750-5418 axel.irriger@msg-systems.com www.msg-systems.com www.msg-systems.com 28 msg systems ag, 20.09.2012
