1. Sametime 12
Deployment
Alexander Novak, alexander.novak@timetoact.de
Timetaoct Software & Consulting GmbH, Garmischer Straße 7, 80339 München

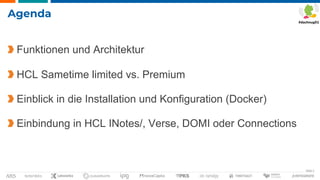

2. Seite 2
Agenda
Funktionen und Architektur
HCL Sametime limited vs. Premium
Einblick in die Installation und Konfiguration (Docker)
Einbindung in HCL INotes/, Verse, DOMI oder Connections

3. HCL Sametime
Funktionen

4. Seite 4
HCL Sametime chat clients
Sametime „rich“ Clients
Notes embedded oder Sametime Eclipse
Sametime Web Client
Chats gezielt löschen V12.0.2
Chats anpinnen
Erwähnungen V12.0.2
Gruppen Chats
Dateitransfer
„legacy“ client è .../stwebclient
Notwendig für die Integration in Connections/Verse/INotes

5. Seite 5
HCL Sametime chat
Sametime “persistent & multi-device” chat
gleichzeitige Anmeldung von verschiedenen Clients
è Desktop, Mobile & Browser
Chats werden an alle angemeldeten Clients geschickt
Server-seitige Chat History (90 Tage)

6. Seite 6
HCL Sametime Meeting
auf Basis von Jitsi
Moderne und einfache Oberfläche
Chat Bereich
“persistent“ Chat nur für registrierte Benutzer
Broadcast (z.B. YouTube Video) Funktion
Audio/Video Funktion via WebRTC (Browsertechnologie)
„one-click“ Video Meeting (keine Installation notwendig)
Meeting Kontrolle
Mute all, Stop video
Konferenzsicherheit (Raumpasswort, Meeting wird nur
durch Moderator gestartet, Moderatorrecht übergeben)
lector sytle Meetings (“nur hören“ Modus)

7. Seite 7
HCL Sametime Meeting
Bildschirmübergabe (remote control)
via Browser nicht möglich è WebRTC Einschränkung
Bildschirmfreigabe (screen sharing)
Meetingaufzeichnung(en) – 30 Tage
Meetingreport - 7 Tage
Gastanmeldungen

8. Seite 8
HCL Sametime Meeting
Warteraum inkl. „bypass“
Videohintergründe
Audio/Video Vorauswahl
Telefonintegration möglich
„branding“ Möglichkeit

9. Seite 9
HCL Sametime 12.0.2 Admin UI
https://<sturl>/admin
Sametime Richtlinien
Sametime Überwachung

10. Seite 10
Sametime 12.0.2 Überwachung
https://<sturl>/grafana

11. HCL Sametime
Architektur

12. Seite 12
HCL Sametime V12 Komponenten
Datenbank
Chat Kontaktlisten
Chat Speicherung (90 Tag)
Meetingräume
Verzeichnisdienst für Anmeldung und Benutzersuche
Container Umgebung
Docker/Podman
Kubernetes, OpenShift
Dateisystem (persistent/dauerhaft)
Meetingaufzeichnungen
Meeting Reports
Videohintergründe, Branding

13. Seite 13
HCL Sametime Container
Community Service
Herzstück
Chat Service
Mux
Kümmert sich um die Verbindungen zwischen den Clients und dem Community
Service
nginx
Webserver - leitet die http Verbindungen an Proxy/Meeting weiter
Proxy
Webchat Anwendung (tomcat container)
Meeting
Mehrere Container basierend auf jitsi (jigasi, jibri-web, etc.)

14. Seite 14
HCL Sametime Überwachung
Sametime 12 Daten
Sametime Chats
Sametime Chatusers
Sametime Meeting Users
Basis ist Prometheus
Datenquelle
Überwachungs UI ist Grafana
Überwachungssoftware

15. Seite 15
Sametime 12 Premium Architektur Docker

16. Seite 16
Sametime 12.0.2 Docker Container
community
annotations
nginx
(http service)
clamav
activity
location
lobby
admin
prosody
cron
catalog
Jibri-web
stwebclient
recordings
jigasi
backgrounds
webhook
files
jicofo
jvb
jibri
app-registry
status
click2call
mux
(multiplexer)
proxy
Meeting-jpe
auth
prometheus
grafana
cadvisor
pushgateway
node-exporter

17. Seite 17
Sametime 12 Premium Architektur Kubernetes

18. Seite 18
Sametime 12 Premium Architektur Kubernetes

19. Seite 19
Bsp: Sametime Sizing Kubernetes
Server / Funktion CPU Mem OS Data Storage
MongoDB Primary 4xCPU 16GB Windows or Linux 100-200GB
MongoDB Secondary 4xCPU 16GB Windows or Linux 100-200GB
MongoDB Secondary 4xCPU 16GB Windows or Linux 100-200GB
Domino Web Server > managed settings; LDAP Service 4xCPU 16GB Windows or Linux 50GB
Kubernetes Master Node #1 4xCPU 16GB Linux 100GB ?
Kubernetes Master Node #2 4xCPU 16GB Linux 100GB ?
Kubernetes Master Node #3 4xCPU 16GB Linux 100GB ?
Kubernetes Node/Sametime Main Node #1 8xCPU 32GB Linux 500GB
Kubernetes Node/Sametime Main Node #2 8xCPU 32GB Linux 500GB
Kubernetes Node/Sametime Main Node #3 8xCPU 32GB Linux 500GB
Kubernetes Node/Sametime Main Node #4 8xCPU 32GB Linux 500GB
Kubernetes Node/Sametime Video Node #1 6xCPU 24GB Linux 500GB
Kubernetes Node/Sametime Video Node #2 6xCPU 24GB Linux 500GB
Persistence storage für Sametime Recording/Reporting - Linux Network 500GB

20. HCL Sametime
limited vs. premium

21. Seite 21
HCL Sametime limited oder non-premium
Sametime mit eingeschränkten Funktionen
Persistent & Multi-device Chat
mobiler & Browserzugang via Sametime Proxy
Eigenes
Installationspaket
Nutzung ist in der HCL Domino CCB Lizenz enthalten
HCL Doku: HCL Sametime "limited" vs. Premium

22. Seite 22
Sametime vs Sametime Premium
Sametime Community (Domino) Chat Services HCL Sametime HCL Sametime Premium
Sametime embedded client (in HCL Notes)
Sametime Connect client
Presence awareness in HCL Notes
Instant chat
Persistent chat
Local client chat history
See Screen capture and Image transfer in chat
Support for multiple Sametime Communities
External conferencing chat integration
File Transfer
Offline Nachrichten

23. Seite 23

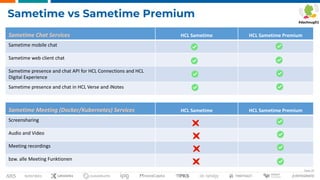

Sametime Meeting (Docker/Kubernetes) Services HCL Sametime HCL Sametime Premium
Screensharing
Audio and Video
Meeting recordings
bzw. alle Meeting Funktionen
Sametime vs Sametime Premium
Sametime Chat Services HCL Sametime HCL Sametime Premium
Sametime mobile chat
Sametime web client chat
Sametime presence and chat API for HCL Connections and HCL
Digital Experience
Sametime presence and chat in HCL Verse and iNotes

24. Seite 24
HCL Sametime limited mit Premium
Installation Sametime Premium Paket
Sametime Richtlinien
Limitierte Zuordnung
und Einstellungen über Default
Volle Nutzung über neue
Sametime Richtlinie und
Gruppenzuordnung
HCL Foren: premium installation with limited user

25. HCL Sametime
Deployment

26. Seite 26
HCL Sametime Cloud
HCL Sametime Meeting Cloud Deployment
Kubernetes Cloud Lösungen
Kein Aufbau/Verwaltung von Container Umgebung „on-premise“ notwendig
Kein Container „knowledge“ notwendig
Abrechnung nach der verwendeten Bandbreite bzw. Netzpakete (A/V !!!)

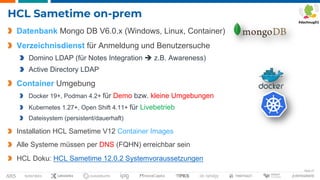

27. Seite 27
HCL Sametime on-prem
Datenbank Mongo DB V6.0.x (Windows, Linux, Container)
Verzeichnisdienst für Anmeldung und Benutzersuche
Domino LDAP (für Notes Integration è z.B. Awareness)
Active Directory LDAP
Container Umgebung
Docker 19+, Podman 4.2+ für Demo bzw. kleine Umgebungen
Kubernetes 1.27+, Open Shift 4.11+ für Livebetrieb
Dateisystem (persistent/dauerhaft)
Installation HCL Sametime V12 Container Images
Alle Systeme müssen per DNS (FQHN) erreichbar sein
HCL Doku: HCL Sametime 12.0.2 Systemvoraussetzungen

28. Seite 28
HCL Sametime - MongoDB
Installation MongoDB V6.0.x
HCL Doku: Install MongoDB
Manuelle Erstellung des Mongo-Accounts, Datenbanken und Collections
HCL Doku: Config MongoDB
Script für Linux verfügbar (Install & Config)
Nacharbeiten
Passwort Authentifizierung für Mongo Zugriff aktivieren
Mongo Verbindung verschlüsseln (TLS)
MongoDB HA = ReplicaSet
Benötigt mind. 3 MongoDB Server

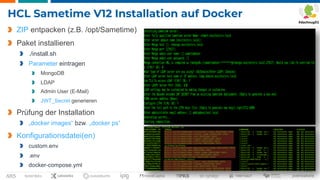

29. Seite 29
HCL Sametime V12 Installation auf Docker
ZIP entpacken (z.B. /opt/Sametime)
Paket installieren
./install.sh
Parameter eintragen
MongoDB
LDAP
Admin User (E-Mail)
JWT_Secret generieren
Prüfung der Installation
„docker images“ bzw. „docker ps“
Konfigurationsdatei(en)
custom.env
.env
docker-compose.yml

30. Seite 30
HCL Sametime V12
Sametime: wichtige Dateien
Datei Beschreibung
<sametime>/.env Docker: „basic“ Konfiguration
<sametime>/custom.env Docker: “mandatory“ Konfiguration
<sametime>/docker-compose.yml Docker: weitere Konfiguration/Anpassungen
<sametime>/helm/values.yaml Kubernetes: Sametime Vorgabe Konfiguration

31. Seite 31

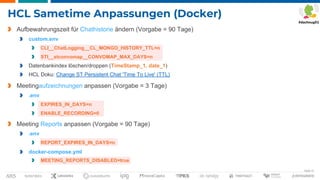

HCL Sametime Anpassungen (Docker)
Aufbewahrungszeit für Chathistorie ändern (Vorgabe = 90 Tage)
custom.env
CLI__ChatLogging__CL_MONGO_HISTORY_TTL=n
STI__stconvomap__CONVOMAP_MAX_DAYS=n
Datenbankindex löschen/droppen (TimeStamp_1, date_1)
HCL Doku: Change ST Persistent Chat 'Time To Live' (TTL)
Meetingaufzeichnungen anpassen (Vorgabe = 3 Tage)
.env
EXPIRES_IN_DAYS=n
ENABLE_RECORDING=0
Meeting Reports anpassen (Vorgabe = 90 Tage)
.env
REPORT_EXPIRES_IN_DAYS=n
docker-compose.yml
MEETING_REPORTS_DISABLED=true

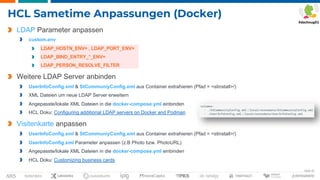

32. Seite 32
HCL Sametime Anpassungen (Docker)
LDAP Parameter anpassen
custom.env
LDAP_HOSTN_ENV= , LDAP_PORT_ENV=
LDAP_BIND_ENTRY_*_ENV=
LDAP_PERSON_RESOLVE_FILTER
Weitere LDAP Server anbinden
UserInfoConfig.xml & StCommuniyConfig.xml aus Container extrahieren (Pfad = <stinstall>/)
XML Dateien um neue LDAP Server erweitern
Angepasste/lokale XML Dateien in die docker-compose.yml einbinden
HCL Doku: Configuring additional LDAP servers on Docker and Podman
Visitenkarte anpassen
UserInfoConfig.xml & StCommuniyConfig.xml aus Container extrahieren (Pfad = <stinstall>/)
UserInfoConfig.xml Parameter anpassen (z.B Photo bzw. PhotoURL)
Angepasste/lokale XML Dateien in die docker-compose.yml einbinden
HCL Doku: Customizing business cards

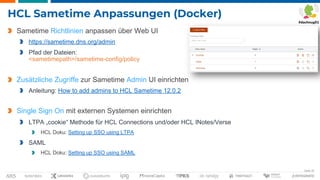

33. Seite 33
HCL Sametime Anpassungen (Docker)
Sametime Richtlinien anpassen über Web UI
https://sametime.dns.org/admin
Pfad der Dateien:
<sametimepath>/sametime-config/policy
Zusätzliche Zugriffe zur Sametime Admin UI einrichten
Anleitung: How to add admins to HCL Sametime 12.0.2
Single Sign On mit externen Systemen einrichten
LTPA „cookie“ Methode für HCL Connections und/oder HCL INotes/Verse
HCL Doku: Setting up SSO using LTPA
SAML
HCL Doku: Setting up SSO using SAML

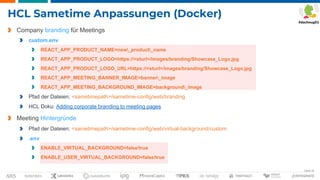

34. Seite 34
HCL Sametime Anpassungen (Docker)
Company branding für Meetings
custom.env
REACT_APP_PRODUCT_NAME=new_product_name
REACT_APP_PRODUCT_LOGO=https://<sturl>/images/branding/Showcase_Logo.jpg
REACT_APP_PRODUCT_LOGO_URL=https://<sturl>/images/branding/Showcase_Logo.jpg
REACT_APP_MEETING_BANNER_IMAGE=banner_image
REACT_APP_MEETING_BACKGROUND_IMAGE=background_image
Pfad der Dateien: <sametimepath>/sametime-config/web/branding
HCL Doku: Adding corporate branding to meeting pages
Meeting Hintergründe
Pfad der Dateien: <sametimepath>/sametime-config/web/virtual-background/custom
.env
ENABLE_VIRTUAL_BACKGROUND=false/true
ENABLE_USER_VIRTUAL_BACKGROUND=false/true

35. Seite 35
HCL Sametime Überwachung (Docker)
custom.env
ENALBE_GRAFANA_PROXY=true
MONITORING_ENABLED=true
.env
COMPOSE_PROFILES=monitoring
monitoring.env
GF_SECURITY_ADMIN_USER
GF_SECURITY_ADMIN_PASSWORD
Grafana Import des Sametime Dashboards
Docker_Sametime_Dashboard.json
Persistentes Volume für Grafana Datenbank definieren
HCL Doku: Configuring Grafana on Docker

36. Seite 36
Sametime Migration
Sametime 8.5 - 11
HCL Doku: Sametime “side-by-side“ Migration
Datenübernahme vom Sametime Community Server möglich (Kontaktliste)
Datenübernahme von Sametime V12 Meeting Server möglich
Meeting, Proxy, Advanced Daten können NICHT übernommen werden
Koexistenz ?
Sametime 9-11 parallel zur Sametime 11 Umgebung
Sametime 12 - Koexistenz NICHT mehr möglich

37. HCL Sametime
Integration

38. Seite 38
HCL INotes und Sametime

39. Seite 39
HCL Verse und Sametime

40. Seite 40
HCL Verse-DOMI und Sametime

41. Seite 41
HCL Sametime Integration
Anmeldemethoden
Zusätzliche Name & Kennwort Eingabe
Single Sign On mit externen Systemen einrichten
LTPA „cookie“ Methode für HCL Connections und/oder HCL INotes/Verse
SAML
SSO LTPA Methode nicht möglich bei unterschiedlichen Domänenzonen
Sametime = chat.company.net
INotes/Verse = mail.company.com
Connections = share.company.com
Problematik von Cross-Origin Resource Sharing (CORS) Zugriffen bei
unterschiedlichen Domänenzonen

42. Seite 42

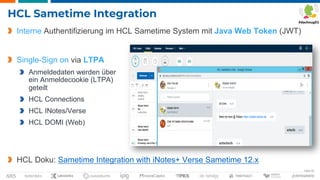

HCL Sametime Integration
Interne Authentifizierung im HCL Sametime System mit Java Web Token (JWT)
Single-Sign on via LTPA
Anmeldedaten werden über
ein Anmeldecookie (LTPA)
geteilt
HCL Connections
HCL INotes/Verse
HCL DOMI (Web)
HCL Doku: Sametime Integration with iNotes+ Verse Sametime 12.x

43. Seite 43
HCL Domino und Sametime Anbindung
Server.Notes.ini
# Sametime Basis Anbindung
INOTES_WA_SAMETIMEPROXY=1
INOTES_WA_SAMETIMEPROXYSERVERSSL=https://stmeet.novitest.local
INOTES_WA_SAMETIMEPROXYSERVER=https://stmeet.novitest.local
# Sametime Anmeldedialog nutzen (z.B. kein SSO möglich)
INOTES_WA_SAMETIMEPROXYLOGIN=1
# Sametime Verse Integration aktivieren
VOP_GK_SAMETIME=1
# Verse Connection Integration – z.B. für Sametime Bilder/Visitenkarte
VOP_LLN2_BSSUIServer_URL=https://novitestsrv.novitest.local
# Verse Sametime DOMI Integration
VOP_DOMI_ST_ROOTURL=https://stmeet.novitest.local/

44. Seite 44
HCL Domino und Sametime Anbindung
Sametime „legacy“ client aktivieren
https://<sturl>/stwebclient/
Docker-compose.yml
SAMETIME_EXTERNAL_WARINTEGRATION=true
unterschiedliche Domänen Problematik mit CORS
Custom.env
CORS_ALLOWED_ORIGINS=https://inotes.domain.com, https://*.dominodomain.com
HCL Doku: Adding a CORS filter to the Sametime server
Stproxyconfig.xml Container Extraktion & manuelle Einbindung
HCL Doku: ST Verse client integration fails with "Not connected to by an allowed domain"

45. Seite 45

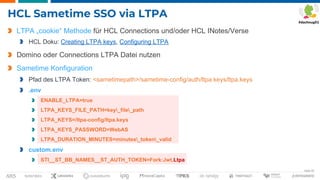

HCL Sametime SSO via LTPA
LTPA „cookie“ Methode für HCL Connections und/oder HCL INotes/Verse
HCL Doku: Creating LTPA keys, Configuring LTPA
Domino oder Connections LTPA Datei nutzen
Sametime Konfiguration
Pfad des LTPA Token: <sametimepath>/sametime-config/auth/ltpa.keys/ltpa.keys
.env
ENABLE_LTPA=true
LTPA_KEYS_FILE_PATH=key_file_path
LTPA_KEYS=/ltpa-config/ltpa.keys
LTPA_KEYS_PASSWORD=WebAS
LTPA_DURATION_MINUTES=minutes_token_valid
custom.env
STI__ST_BB_NAMES__ST_AUTH_TOKEN=Fork:Jwt,Ltpa

46. DNUG e.V.
An der Hausenkaule 10
50354 Hürth
Telefon: +49 30 20898805 0
Telefax: +49 30 20898805 1
E-Mail: info@dnug.de
Web: http://www.dnug.de
HCL V12
Sametime
