8.5         MEZ-DUCTSUPPORT

                                                                                                                                  8.5




                                                                                                                                  KONSOLEN UND MONTAGEPROFILE
                                                                                                        B
                           Montageschienen mit hoher Biegesteifigkeit                                   S

                           - zur einfachen und fachgerechten                                                                  L
                                                                                                                 H
                             Herstellung von Traversen, Wandkonsolen
                             und Tragrahmen                                                                               C
                                                                                                                      T
                           - als Tragekonstruktion für rechteckige
                             Luftleitsysteme
                           - als Konstruktion für Rohrtrassen
                           - als Einzelbefestigung an Decke und Wand



                            Art.-Nr.    Material     B    H     S      C    LxC      T    Länge   VPE       Gewicht
                                                                                                   m         kg/m
                              170      Stahl verz.   25   20   1,25   13   20 x 9    35   5000    100       0,640




                            Art.-Nr.    Material     B    H     S      C    LxC      T    Länge   VPE       Gewicht
                                                                                                   m         kg/m
                              171      Stahl verz.   25   30   1,25   13   20 x 11   35   5000    100       0,840




                            Art.-Nr.    Material     B    H     S      C    LxC      T    Länge   VPE       Gewicht
                                                                                                   m         kg/m
                              172      Stahl verz.   35   20   2,0    13   20 x 9    35   5000    100       1,220




                            Art.-Nr.    Material     B    H     S      C    LxC      T    Länge   VPE       Gewicht
                                                                                                   m         kg/m
                             173       Stahl verz.   30   30   2,0    13   20 x 9    35   5000    100       1,450




                           Art.-Nr.     Material     B    H     S      C    LxC      T    Länge   VPE       Gewicht
                                                                                                   m         kg/m
                             174       Stahl verz.   38   45   2,0    13   20 x 11   35   5000    100       2,200
Alle Angaben ohne Gewähr




                            Art.-Nr.    Material     B    H     S      C    LxC      T    Länge   VPE       Gewicht
                           11                                                                      m         kg/m
                             179       Stahl verz.   24   14   1,5    13   20 x 9    35   5000    100       0,665
8.5      MEZ-DUCTSUPPORT

                                                                                                             8.5




                                                                                                             KONSOLEN UND MONTAGEPROFILE
                                                Verarbeitungsempfehlungen für Kanalaufhängung mit Traverse
                           Belastbarkeit (kg)
                           Streckenlast




                                                    Stützweite    ca. Kanalbreite (mm)


                                                 Traversen-            Aufhängungstyp
                                                 abmessung       173                     174
                                                     B           30                      38
                                                     H           30                      45
                                                     D           13                      13
                                                     S           2                       2
                                                     d           9                       11
                                                     e           20                      20
                                                     f           15                      15
                                                     t           35                      35
Alle Angaben ohne Gewähr
8.5         MEZ-DUCTSUPPORT

                                                                                                      8.5




                                                                                                      KONSOLEN UND MONTAGEPROFILE

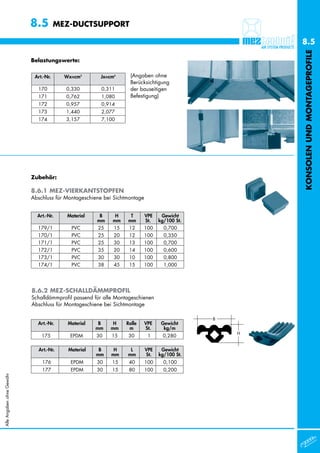

                           Belastungswerte:


                            Art.-Nr.     Wx=cm3       Jx=cm4      (Angaben ohne
                                                                  Berücksichtigung
                             170         0,330         0,311      der bauseitigen
                             171         0,762         1,080      Befestigung)
                             172         0,957         0,914
                             173         1,440         2,077
                             174         3,157         7,100




                           Zubehör:

                           8.6.1 MEZ-VIERKANTSTOPFEN
                           Abschluss für Montageschiene bei Sichtmontage


                             Art.-Nr.     Material    B     H     T        VPE    Gewicht
                                                     mm    mm    mm        St.   kg/100 St.
                             179/1         PVC       25    15     12    100        0,700
                             170/1         PVC       25    20     12    100        0,350
                             171/1         PVC       25    30     13    100        0,700
                             172/1         PVC       35    20     14    100        0,600
                             173/1         PVC       30    30     10    100        0,800
                             174/1         PVC       38    45     15    100        1,000




                           8.6.2 MEZ-SCHALLDÄMMPROFIL
                           Schalldämmprofil passend für alle Montageschienen
                           Abschluss für Montageschiene bei Sichtmontage

                                                                                              B
                             Art.-Nr.     Material    B    H    Rolle      VPE    Gewicht
                                                     mm   mm     m         St.     kg/m
                                                                                                  H
                               175         EPDM      30    15    30         1     0,280

                              Art.-Nr.    Material    B    H      L        VPE    Gewicht
                                                     mm   mm     mm        St.   kg/100 St.
                               176         EPDM      30    15    40        100     0,100
                               177         EPDM      30    15    80        100     0,200
Alle Angaben ohne Gewähr
