on/off – Objekte mit kalkuliertem Formwandel
Lösbare
Verbindungen
2

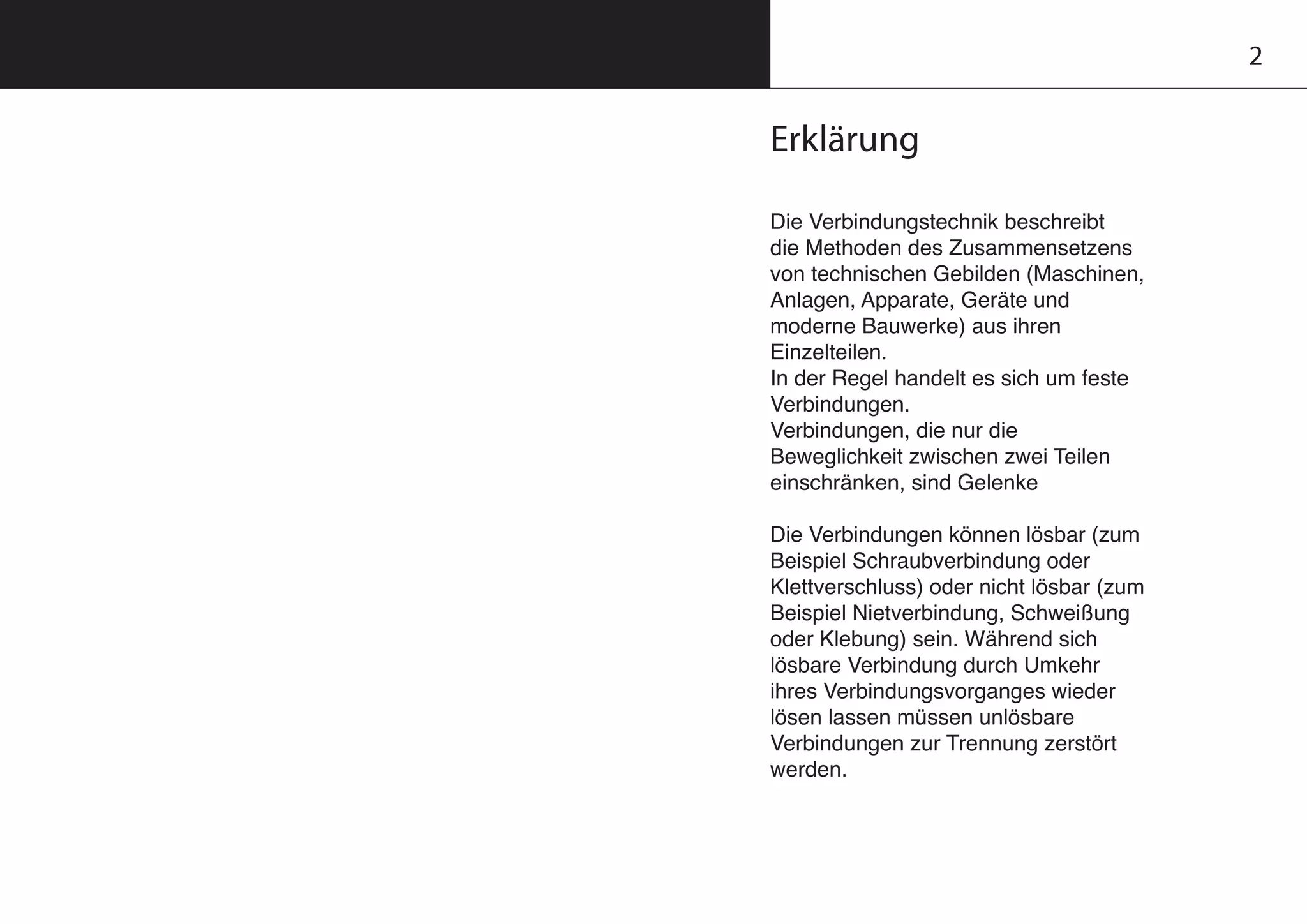

Erklärung
Die Verbindungstechnik beschreibt
die Methoden des Zusammensetzens
von technischen Gebilden (Maschinen,
Anlagen, Apparate, Geräte und
moderne Bauwerke) aus ihren
Einzelteilen.
In der Regel handelt es sich um feste
Verbindungen.
Verbindungen, die nur die
Beweglichkeit zwischen zwei Teilen
einschränken, sind Gelenke
Die Verbindungen können lösbar (zum
Beispiel Schraubverbindung oder
Klettverschluss) oder nicht lösbar (zum
Beispiel Nietverbindung, Schweißung
oder Klebung) sein. Während sich
lösbare Verbindung durch Umkehr
ihres Verbindungsvorganges wieder
lösen lassen müssen unlösbare
Verbindungen zur Trennung zerstört
werden.
3

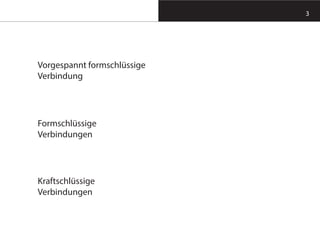

Vorgespannt formschlüssige
Verbindung
Formschlüssige
Verbindungen
Kraftschlüssige
Verbindungen
4

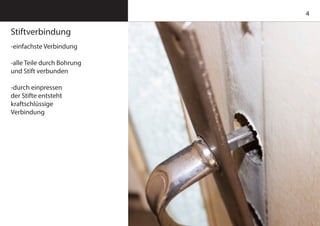

Stiftverbindung
-einfachste Verbindung
-alle Teile durch Bohrung
und Stift verbunden
-durch einpressen
der Stifte entsteht
kraftschlüssige
Verbindung
5
Klettverschluss
-überwiegend textiles
Verschlussmittel
-nahezu beliebig oft zu
lösen
-zwei Chemiefasern
(Widerhäkchen und
Schlaufen)

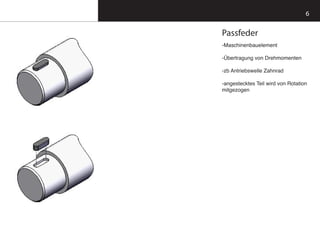

Passfeder
-Maschinenbauelement
-Übertragung von Drehmomenten
-zb Antriebswelle Zahnrad
-angestecktes Teil wird von Rotation
mitgezogen
6
7

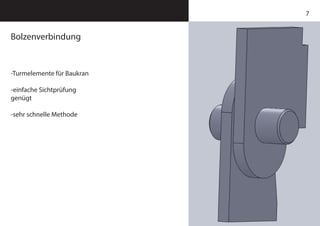

Bolzenverbindung
-Turmelemente für Baukran
-einfache Sichtprüfung
genügt
-sehr schnelle Methode

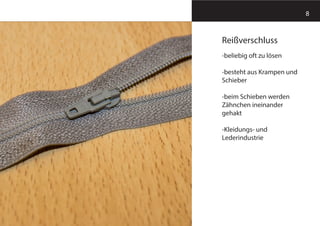

Reißverschluss
-beliebig oft zu lösen
-besteht aus Krampen und
Schieber
-beim Schieben werden
Zähnchen ineinander
gehakt
-Kleidungs- und
Lederindustrie
8
9

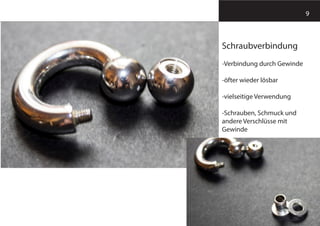

Schraubverbindung
-Verbindung durch Gewinde
-öfter wieder lösbar
-vielseitige Verwendung
-Schrauben, Schmuck und
andere Verschlüsse mit
Gewinde
10

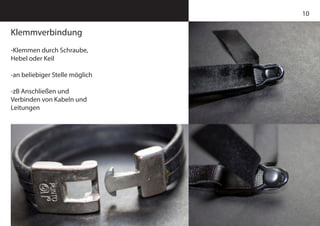

Klemmverbindung
-Klemmen durch Schraube,
Hebel oder Keil
-an beliebiger Stelle möglich
-zB Anschließen und
Verbinden von Kabeln und
Leitungen
11

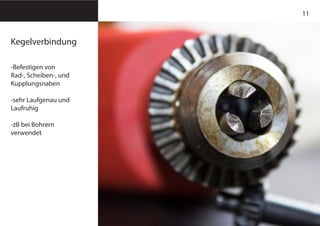

Kegelverbindung
-Befestigen von
Rad-, Scheiben-, und
Kupplungsnaben
-sehr Laufgenau und
Laufruhig
-zB bei Bohrern
verwendet
12
Magnetismus
-physikalisches Phänomen
-ungleichnamige Pole ziehen
sich an
-verwendet bei magnetischen
Kupplungen
-je nach Stärke des Magneten
leicht oder schwer lösbar
13

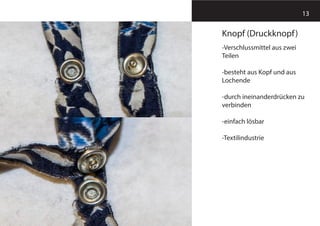

Knopf (Druckknopf)
-Verschlussmittel aus zwei
Teilen
-besteht aus Kopf und aus
Lochende
-durch ineinanderdrücken zu
verbinden
-einfach lösbar
-Textilindustrie
14

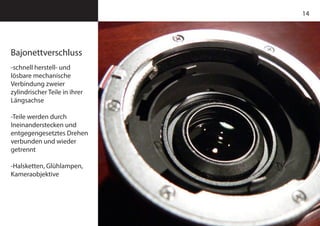

Bajonettverschluss
-schnell herstell- und
lösbare mechanische
Verbindung zweier
zylindrischer Teile in ihrer
Längsachse
-Teile werden durch
Ineinanderstecken und
entgegengesetztes Drehen
verbunden und wieder
getrennt
-Halsketten, Glühlampen,
Kameraobjektive
15

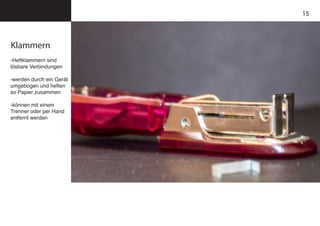

Klammern
-Heftklammern sind
lösbare Verbindungen
-werden durch ein Gerät
umgebogen und heften
so Papier zusammen
-können mit einem
Trenner oder per Hand
entfernt werden
16

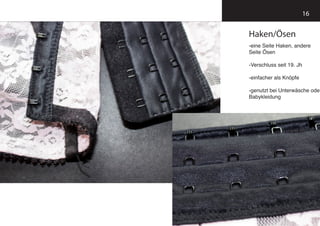

Haken/Ösen
-eine Seite Haken, andere
Seite Ösen
-Verschluss seit 19. Jh
-einfacher als Knöpfe
-genutzt bei Unterwäsche oder
Babykleidung
17

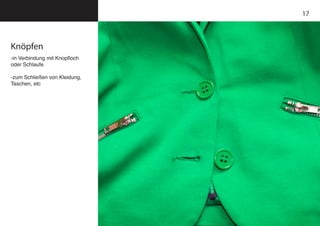

Knöpfen
-in Verbindung mit Knopfloch
oder Schlaufe
-zum Schließen von Kleidung,
Taschen, etc
18

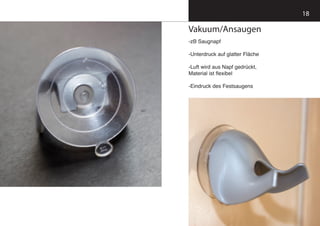

Vakuum/Ansaugen
-zB Saugnapf
-Unterdruck auf glatter Fläche
-Luft wird aus Napf gedrückt,
Material ist flexibel
-Eindruck des Festsaugens
19

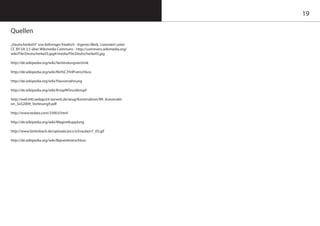

Quellen
„Deutscherkeil3“ von böhringer friedrich - Eigenes Werk. Lizenziert unter
CC BY-SA 2.5 über Wikimedia Commons - http://commons.wikimedia.org/
wiki/File:Deutscherkeil3.jpg#/media/File:Deutscherkeil3.jpg
http://de.wikipedia.org/wiki/Verbindungstechnik
http://de.wikipedia.org/wiki/Rei%C3%9Fverschluss
http://de.wikipedia.org/wiki/Passverzahnung
http://de.wikipedia.org/wiki/Knopf#Druckknopf
http://web340.webgo24-server6.de/zeug/Konstruktion/WI_Konstrukti-
on_SoS2009_Vorlesung9.pdf
http://www.tedata.com/2300.0.html
http://de.wikipedia.org/wiki/Magnetkupplung
http://www.birlenbach.de/uploads/pics/schrauben7_03.gif
http://de.wikipedia.org/wiki/Bajonettverschluss
