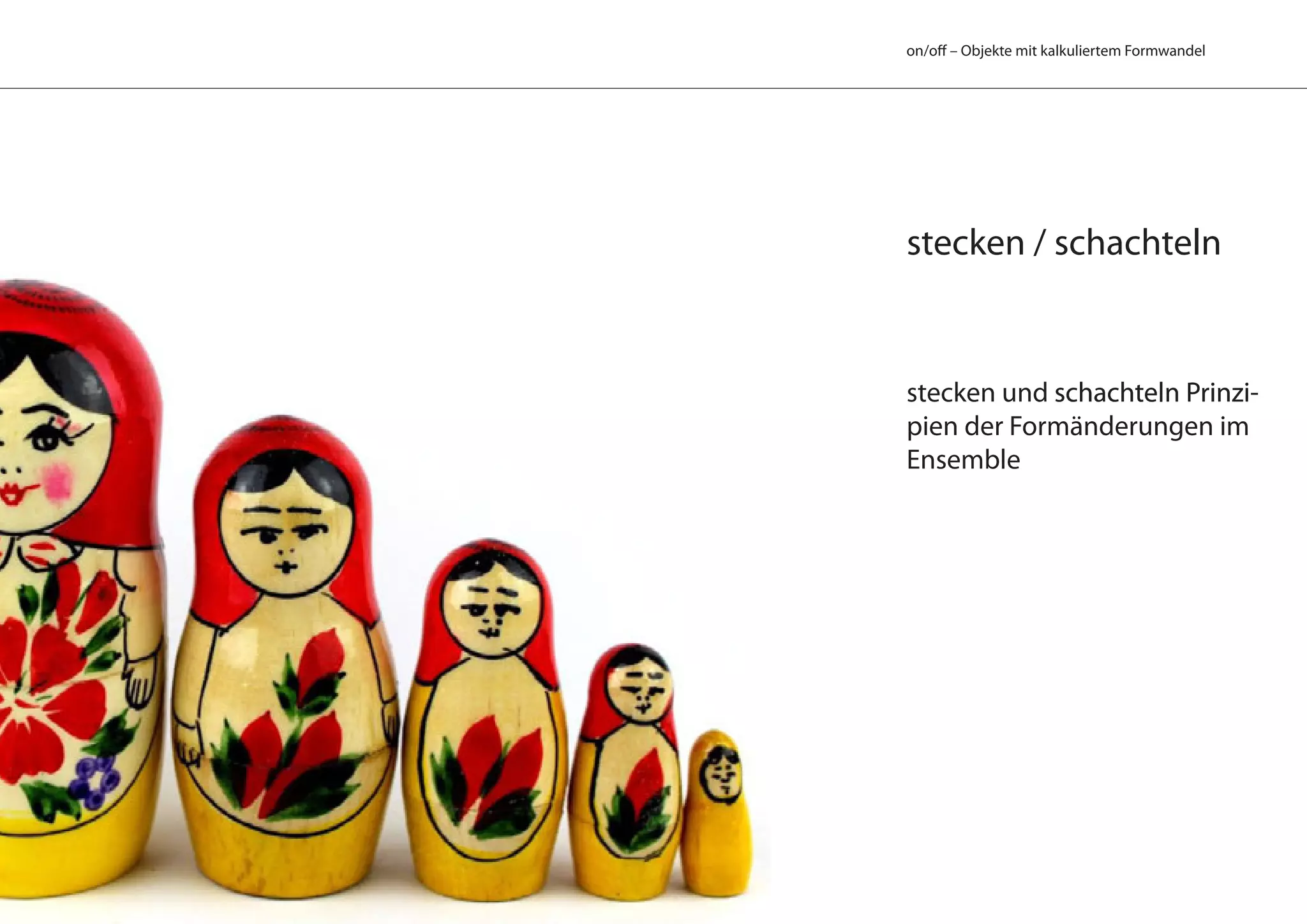

on/off – Objekte mit kalkuliertem Formwandel
stecken / schachteln
stecken und schachteln �rin�i�schachteln �rin�i�
pien der Formänderungen im
Ensemble
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln
�rin�ip

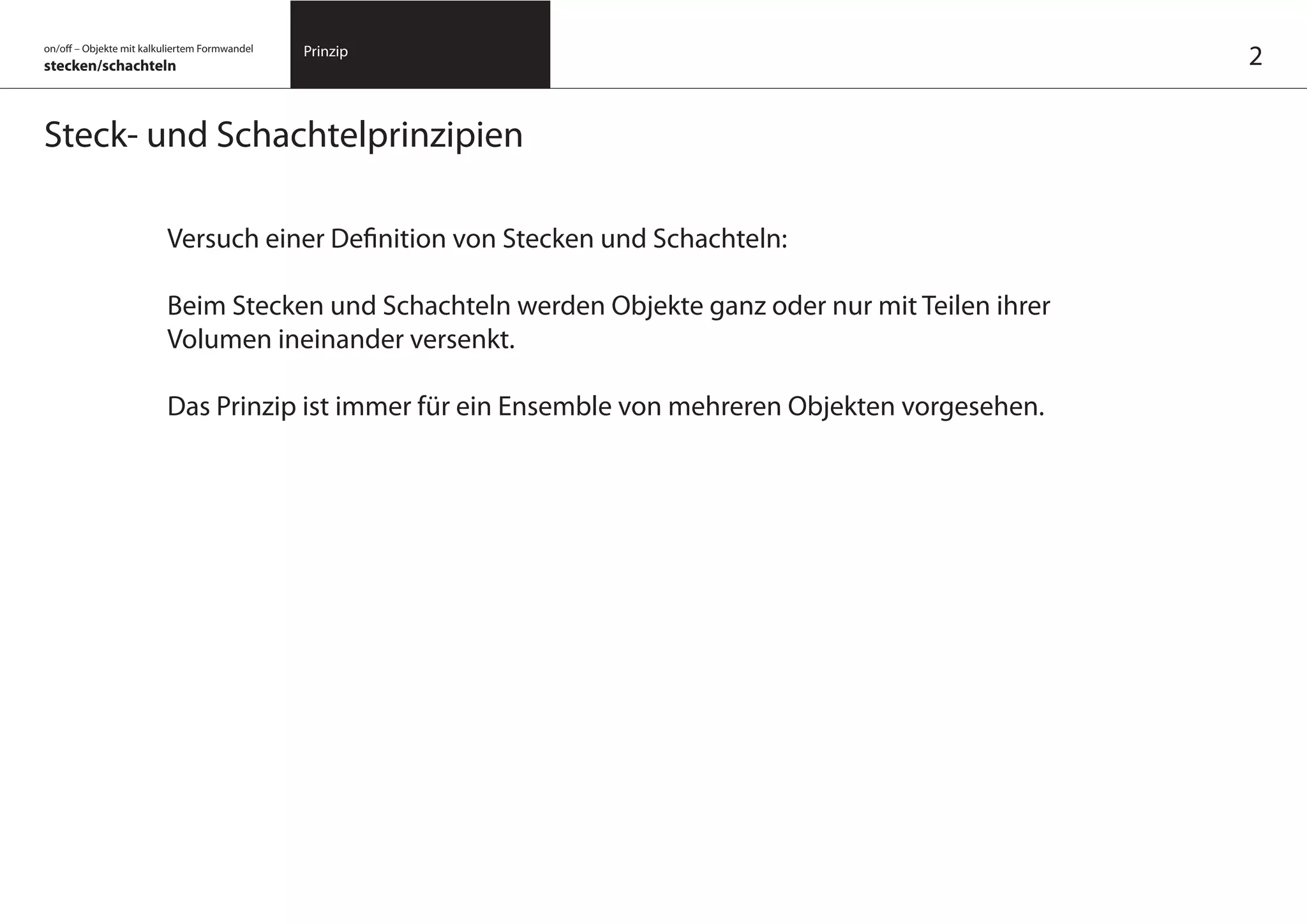

Steck� und Schachtelprin�ipien
Versuch einer Definition von Stecken und Schachteln:
Beim Stecken und Schachteln werden Objekte gan� oder nur mit Teilen ihrer
Volumen ineinander versenkt.
Das �rin�ip ist immer für ein Ensemble von mehreren Objekten vorgesehen.
2
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln
�rin�ip
Schachteln
Beim Schachteln wird ein
kleines Volumen komplett in
einem größeren versenkt. Die
Objekte können hier unter�
schiedliche Formen anneh�
men. Ein�ige Vorausset�ung
ist, dass die Objekte von
einander umschlossen werden
können.
3
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln
�rin�ip
Stecken
Beim Stecken werden werden
nur Teile der Objekte in einan�
der gesteckt. Die Objekte kön�
nen beim Stecken die gleiche
Form haben. Sie müssen aber
mindestens eine ähnliche
Form haben.
4
Stecken
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 5
�roduktbeispiele
�roduktbeispiele
Das Thema Stecken und Schachteln spielt in der Gestaltung von Alltags�
gegenständen eine wichige Rolle. Im Folgenden habe ich einige Objekte
gesammelt, in deren Gestaltung Stecken oder Schachteln eine Rolle spie�
len. Ich habe jedem �rodukt noch ein �rin�ip und einen Zweck �ugeord�
net. Durch diese Einteilung wollte ich prägnante Merkmale der Objekte
hervorheben.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 6
Spiritus Kocher gehören seit
Jahren �ur Standartausrü�
stung bei Outdoor und Cam�
ping Enthusiasten.
Moderne Modelle können
durch geschicktes ineinand�
ner Stapeln auf ein relativ
geringes �ackmaß gebracht
werden.
Spiritus Kocher
Moderner Spirituskocher mit
�wei Wasserschalen und ein einer
�fanne.
Zweck: Schüt�en und Ordnen
�rin�ip: Schachteln
�roduktbeispiele
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 7�roduktbeispiele
Anfang des 19. Jh kommt
das Steichhol� auf den Markt.
Um die kleinen Höl�er auf�
�ubewahren bietet sich eine
Schachtel an. Durch das Ver�
schachteln der Hüllen wer�
den die innenliegenden Teile
geschüt�t und aufbewahrt.
Streichhol�schachtel
Zweck: Schüt�en und Ordnen
�rin�ip: Schachteln
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 8�roduktbeispiele
Bei Fahrrädern wird die Sat�
telstüt�e in das Rahmenrohr
gesteckt. Hier ist das Steck�
system eine Möglichkeit das
�rodukt an ergonomische
Bedürfnisse des Nut�ers
an�upassen.
Sattelstüt�e
Zweck: Längenanpassung
�rin�ip: teleskopisches
Stecken
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 9�roduktbeispiele
Eine Teleskopantenne hängt
an sendenden oder emp�
fangenden Geräten. Um �u
funktionieren ist die Länge
des Objekts wichtig. Die Kon�
struktion ist aber fragil und
wird deshalb beim Transport
eingefahren.
Teleskopantenne
Zweck: Schut�
�rin�ip: teleskopisches
Stecken
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 10�roduktbeispiele
Bei Outdoor�elten werden bis
�u �weieinhalb Meter lange
Stangen verwendet. Diese
bestehen aus Rohren die sich
ineinander stecken lassen. Die
ein�elnen Rohre werden durch
ein Gummiband untereinan�
der verbunden.
Zeltgerüst
Unterkonstruktion eines
Bergsport�eltes
Zweck: �lat�einsparung
�rin�ip: Stecken
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 11�roduktbeispiele
Fahrradreifen sind ein Beispiel
für ein Schachtelprin�ip bei
Weichen Werkstoffen. Durch
das Aufblasen des Schlauchs
wird der Mantel gespannt
und formschlüssig in das Fel�
genmaul gepresst. Durch den
Druck im Schlauch bleibt der
Formschluss erhalten.
Mantel und Reifen
Zweck: Reparierbarkeit
�rin�ip: Schachteln
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 12�roduktbeispiele
Legosteine werden auf oder
ineinander gesteckt. Die
Steine halten durch die sehr
prä�ise Fertigung in einander
fest.
LEGO
Zweck: Konstrukion
�rin�ip: Stecken
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 13�roduktbeispiele
Ein Maiskolben nut�t sowohl
steck als auch Schachtelprin�
�ipien um seine Samen �u
schüt�en. Die Samen sind in
einer Art Steckverbindung mit
dem Kolben verbunden. Die
Deckblätter umschließen die
Kolben. Der Kolben ist in seine
Deckblätter verschachtelt.
Maiskolben
Zweck: Schut�
�rin�ip: Stecken/Schachteln
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 14Anwendungen / Einsatzbereiche
�lat� sparen
�lat� sparen ist eine häufige Anforderung an heutige �rodukte. Entweder
geht es darum eine Ensemble von Objekten plat�sparend auf�ubewah�
ren oder viel Funktion auf wenig Volumen �u komprimieren.
Ein Beispiel �ur Aufbewahrung eines Ensembles ist ein Stapel ineinander
gesteckter �lastikbecher. Der Vergleich �wischen Weinglas und Becher
macht hier den Zweck der Gestaltung offensichtlich.
Viel Funktion auf wenig Volumen kombiniert der oben schon ge�eigte
Spiritus Kocher.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 15Anwendungen / Einsatzbereiche
Längenveränderung
Steck� oder schachtelbare Objekte werden dann genut�t, wenn das �ro�
dukt für seine Funktion eine veränderbare Länge benötigt.
Gerade mit Steckverbindungen lassen sich schnell Längenverände�
rungen realisieren. Ein naheliegendendes Beispiel ist hier eine Sattelstüt�
�e im Sattelrohr eines Fahrrades.
Eine Teleskopkonstruktion wie bei einer Angelrute oder bei einer Tele�
skopantenne sind Beispiele für eine Steckkonstruktion, die vorallem eine
Längenveränderung be�wecken.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 16Anwendungen / Einsatzbereiche
Schüt�en
Eine Hülle wird über ein empfindliches Werk�eug gesteckt; dieses Kon�
struktionsprin�ip ist so alt wie effektiv. Beispiele gibt es hier in Hülle und
Fülle. Vom Köcher bis �ur Kappe eines Textmarkers, hier wir immer ein
empfindliches Werk�eug durch ein Einstecken geschüt�t.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 17Anwendungen / Einsatzbereiche
Verbinden
Steckverbindungen sind Alltag. Aus dem Bereich der Elektro und
Informationstechnologie sind Stecker und Steckdosen nicht mehr weg�
�udenken. Aber auch bei einer Zeltstange wird durch Stecken eine Ver�
bindung �wischen Objekten hergestellt.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 18Materialien
Bevor�ugte Materialeien
Steckverbindungen müssen passgenau gefertigt werden um gut �u
funktionieren. Daher sind Materialien die quellen oder schwinden nicht
so geeignet wie Materialien, die nicht oder gleichmäßig auf ihre Umwelt
reagieren.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 19Materialien
Metalle
Metalle werden häufig für Steck und Schachtel Anwendungen genut�t.
Da sie prä�ise formbar sind und elastische Eigenschaften besit�en.
Elastische Materiealien sind bei Steckverbindungen
vorteilhaft. Klemmnasen sind bei elektisch Steckern
vorhanden.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 20Materialien
Kunstoffe
Kunststoffe sind ein beliebtes Material für Steckverbindungen. Kunst�
stoffe lassen sich wirtschaftlich in großen Stück�ahlen herstellen. Aus
Kunststoffen lassen elastische oder harte Bauteile herstellen.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 21Materialien
Naturstoffe
Trot� der Tenden� �u Quellen oder �u Schwinden werden auch Natur�
stoffe wie Hol�, Horn oder Kork genut�t. Ein Beispiel hierfür sind Hol��
blasinstrumente.
on/off – Objekte mit kalkuliertem Formwandel
stecken/schachteln 22Materialien
Quellen
http://ecx.images�ama�on.com/images/I/81jALyCu8NL._SL1500_.jpg
http://ecx.images�ama�on.com/images/I/81uDi9uLjdL._SL1500_.jpg
http://shop.bundesrad.de/WebRoot/Store11/Shops/63300952/544D/8CB2/D212/6D9D/7571/C0A8/2BBA/DE3A/Schindelhauer_Siegfried_Road_bundesrad�bonn.de_2.jpg
http://thesummitregister.com/wp�content/uploads/2013/11/Hubba_Hero.jpg
http://www.conrad.de/medias/global/ce/5000_5999/5500/5530/5538/553883_BB_01_FB.E�S_1000.jpg
http://images.internetstores.de/products/XIII_BMX%5B1000x700%5D.jpg?forceSi�e=true&forceAspectRatio=true
https://www.simply�communicate.com/sites/default/files/LegoBricks.jpg
http://res.cloudinary.com/ct/image/upload/w_1200,f_auto,q_80,fl_progressive/v1399770377/6552765_F2_I/geschirr/schalen�schuesseln�saucieren/schuessel�set�5�tlg.jpg
http://media.gerlinger.de/media/catalog/product/cache/1/image/1200x1200.jpg
http://www.stabilo�promotion.com/download/C27ad4c3cX13ba7abcc26XY409e/STABILO_BOSS_ORIGINAL_yellow_SI_open.png
http://www.makel�deutschland.de/out/pictures/master/product/2/topraklipri�.jpg S.20
http://blockfloetenshop.de/images/product_images/popup_images/271_spin054.jpg
https://static.bike�components.de/cache/ABUS�Kabelschloss�Tresor�1340�mit�KLICKfix�Halter�84c97c43cba4087ac6abeb554a3edb0c.jpeg
