Whitepaper 3D-Projektionstechnik
                              Aktiv-, Passiv-Projektionstechnik
                              Mai 2011




Virtual Dimension Center (VDC)
Auberlenstr. 13
70736 Fellbach



www.vdc-fellbach.de                                      info@vdc-fellbach.de                             Tel.: +49 (0) 711 58 53 09-0
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC
Whitepaper
 3D-Projektionstechnik

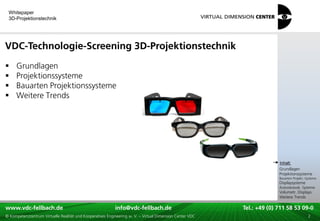

VDC-Technologie-Screening 3D-Projektionstechnik
    Grundlagen
    Projektionssysteme
    Bauarten Projektionssysteme
    Weitere Trends




                                                                                                                                   xxx:
                                                                                                                                    Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       2
Whitepaper
 3D-Projektionstechnik




Grundlagen: Begriffe und Motivation
 3D-Visualisierung = räumliches Sehen
 Bereitstellung von 2, leicht versetzten
  Perspektiven
  für den Betrachter
 unter Umständen Head Tracking

damit:
 Gehirn ordnet besser Räumlichkeit zu
 Besseres Gefühl für Nahes und Fernes
 Aufbau eines gedanklichen, räumlichen                                                                                            xxx:
  Umgebungsmodells einfacher                                                                                                        Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
 Unterstützung bei der 3D-Interaktion                                                                                             Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme

  (für diese muss Raum bekannt sein)                                                                                               Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       3
Quelle: Runde, C.: Konzeption und Einführung von
                       Virtueller Realität als Komponente der Digitalen
                       Fabrik in Industrieunternehmen. Zugl.: Stuttgart,
 Whitepaper          Univ., Diss., 2007, IPA-IAO Forschung und Praxis,
 3D-Projektionstechnik        455. Heimsheim: Jost-Jetter Verlag, 2007




Graphische Tiefenkriterien

 Womit rechnet das Gehirn?




                                                                                                                                   xxx:
                                                                                                                                    Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       4
Whitepaper
 3D-Projektionstechnik




Grundlagen: Stereo-Lösungen
 2 Ansichten werden erzeugt
 diese 2 Ansichten sind getrennt zu
  den beiden Augen zu transportieren
 zu beachten: natürlicher Augenabstand (ca. 6,5cm) ermöglicht
  sinnvolles stereoskopisches Sehen in Entfernung von bis zu 15m
 größere Entfernung: Parallaxe erhöhen
 Qualitätskriterien u.a.:
  - optisches Übersprechen (Auge erhält falsches Signal): Ghosting
  - Helligkeit insgesamt
  - Gleichmäßigkeit der Helligkeitsverteilung (Hot Spots)                                                                          xxx:
  - Schärfe (Tinting)                                                                                                               Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
  - Kontrast, Dynamik                                                                                                              Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       5
Whitepaper
 3D-Projektionstechnik




                                                 Stereotechniken




                                                                                                                                   xxx:
                                                                                                                                    Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       6
Whitepaper
 3D-Projektionstechnik

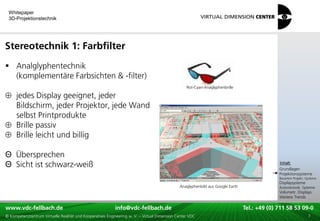

Stereotechnik 1: Farbfilter
 Analglyphentechnik
  (komplementäre Farbsichten & -filter)
                                                                                                  Rot-Cyan-Anaglyphenbrille

     jedes Display geeignet, jeder
     Bildschirm, jeder Projektor, jede Wand
     selbst Printprodukte
     Brille passiv
     Brille leicht und billig

Θ Übersprechen                                                                                                                           xxx:
Θ Sicht ist schwarz-weiß                                                                                                                  Inhalt:
                                                                                                                                         xxx
                                                                                                                                         Grundlagen
                                                                                                                                         Projektionssysteme
                                                                                                                                         Bauarten Projekt.-Systeme
                                                                                                                                         Displaysysteme
                                                                                              Anaglyphenbild aus Google Earth            Autostereosk. Systeme
                                                                                                                                         Volumetr. Displays
                                                                                                                                         Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                   Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                            Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC           Tel.: +49 (0) 711 58 53 09-0       7
Whitepaper
 3D-Projektionstechnik




Stereotechnik 2: Polarisationsfiltertechnik
grundlegende Technologie:
 Polarisationsfilter-Technik
   (Lichtwellen-Polarisation, Passiv-Stereo)
                                                                                         Projectiondesign F32
   leichte Brille, passiv
   kein Sync notwendig
   kein Flackern
Θ zwei Projektoren notwendig
Θ Gestell und Kalibration                                                                Polarisationsfilterbrille
Θ spezielles Projektionsmedium
   notwendig (polarisationserhaltend)                                                                                                         xxx:
Θ unregelmäßige Helligkeitsverteilung)                                                                                                         Inhalt:
                                                                                                                                              xxx
                                                                                                                                              Grundlagen
   geeignete Projektionsscheiben neigen                                                   Silberleinwand                                      Projektionssysteme
                                                                                                                                              Bauarten Projekt.-Systeme

   zum Hot-Spotting                                                                                                                           Displaysysteme
                                                                                                                                              Autostereosk. Systeme

Beachten: unspezifische LCD-Beamer                                                                                                            Volumetr. Displays
                                                                                                                                              Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                        Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                                 Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC                Tel.: +49 (0) 711 58 53 09-0       8
Whitepaper
 3D-Projektionstechnik

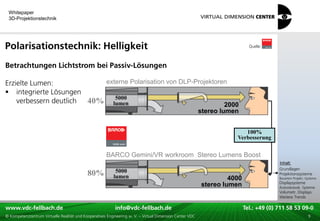

Polarisationstechnik: Helligkeit                                                                                           Quelle:



Betrachtungen Lichtstrom bei Passiv-Lösungen

Erzielte Lumen:            externe Polarisation von DLP-Projektoren
 integrierte Lösungen
                              5000
    verbessern deutlich 40% lumen                                 2000
                                                                                                          stereo lumen


                                                                                                                          100%
                                                                                                                       Verbesserung


                                                      BARCO Gemini/VR workroom Stereo Lumens Boost
                                                                                                                                       xxx:
                                                                                                                                        Inhalt:
                                                                                                                                       xxx
                                                                                                                                       Grundlagen
                                            80%            5000                                                                        Projektionssysteme
                                                          lumen                                                    4000                Bauarten Projekt.-Systeme
                                                                                                                                       Displaysysteme
                                                                                                          stereo lumen                 Autostereosk. Systeme
                                                                                                                                       Volumetr. Displays
                                                                                                                                       Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                 Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                          Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC         Tel.: +49 (0) 711 58 53 09-0       9
Whitepaper
 3D-Projektionstechnik




Stereotechnik 3: INFITEC®
 Passiv-INFITEC
                                                                              Filter-Charakteristika INFITEC
     jede beliebige Wand verwendbar
     kein Sync notwendig
     passive Brille (keine Stromversorgung)
     Farbtreue bleibt weitgehend
     erhalten
     keinerlei Flimmern

Θ zwei Projektoren notwendig                                                                                                            xxx:
Θ Helligkeitsverlust                                                                                                                     Inhalt:
                                                                                                                                        xxx
                                                                                                                                        Grundlagen
Θ Gestell und Kalibration                                                                                                               Projektionssysteme
                                                                                                                                        Bauarten Projekt.-Systeme
                                                                                                                                        Displaysysteme
                                                                                                                                        Autostereosk. Systeme
                                                                      Projectiondesign F32                       INFITEC-Brille         Volumetr. Displays
                                                                                                                                        Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                  Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                           Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC          Tel.: +49 (0) 711 58 53 09-0       10
Whitepaper
 3D-Projektionstechnik

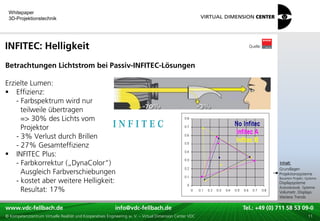

INFITEC: Helligkeit                                                                                                    Quelle:



Betrachtungen Lichtstrom bei Passiv-INFITEC-Lösungen

Erzielte Lumen:
 Effizienz:
    - Farbspektrum wird nur
      teilweile übertragen
      => 30% des Lichts vom
      Projektor
    - 3% Verlust durch Brillen
    - 27% Gesamteffizienz
 INFITEC Plus:
                                                                                                                                   xxx:
    - Farbkorrektur („DynaColor“)                                                                                                   Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
      Ausgleich Farbverschiebungen                                                                                                 Projektionssysteme
    - kostet aber weitere Helligkeit:                                                                                              Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
      Resultat: 17%                                                                                                                Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       11
Whitepaper
 3D-Projektionstechnik

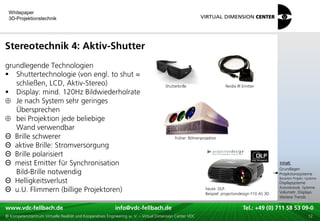

Stereotechnik 4: Aktiv-Shutter
grundlegende Technologien
 Shuttertechnologie (von engl. to shut =
   schließen, LCD, Aktiv-Stereo)                                                      Shutterbrille                     Nvidia IR Emitter
 Display: mind. 120Hz Bildwiederholrate
   Je nach System sehr geringes
   Übersprechen
   bei Projektion jede beliebige
   Wand verwendbar
Θ Brille schwerer                                                                           früher: Röhrenprojektor
Θ aktive Brille: Stromversorgung
Θ Brille polarisiert
                                                                                                                                                    xxx:
Θ meist Emitter für Synchronisation                                                                                                                  Inhalt:
                                                                                                                                                    xxx
                                                                                                                                                    Grundlagen
   Bild-Brille notwendig                                                                                                                            Projektionssysteme
Θ Helligkeitsverlust                                                                                                                                Bauarten Projekt.-Systeme
                                                                                                                                                    Displaysysteme
Θ u.U. Flimmern (billige Projektoren)                                                                        heute: DLP.
                                                                                                             Beispiel: projectiondesign F10 AS 3D
                                                                                                                                                    Autostereosk. Systeme
                                                                                                                                                    Volumetr. Displays
                                                                                                                                                    Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                    Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                             Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC            Tel.: +49 (0) 711 58 53 09-0       12
Whitepaper
 3D-Projektionstechnik

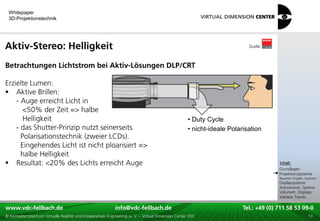

Aktiv-Stereo: Helligkeit                                                                                                 Quelle:



Betrachtungen Lichtstrom bei Aktiv-Lösungen DLP/CRT

Erzielte Lumen:
 Aktive Brillen:
    - Auge erreicht Licht in
       <50% der Zeit => halbe
       Helligkeit                                                                                  • Duty Cycle
    - das Shutter-Prinzip nutzt seinerseits                                                        • nicht-ideale Polarisation
      Polarisationstechnik (zweier LCDs).
      Eingehendes Licht ist nicht ploarisiert =>
      halbe Helligkeit
                                                                                                                                     xxx:
 Resultat: <20% des Lichts erreicht Auge                                                                                             Inhalt:
                                                                                                                                     xxx
                                                                                                                                     Grundlagen
                                                                                                                                     Projektionssysteme
                                                                                                                                     Bauarten Projekt.-Systeme
                                                                                                                                     Displaysysteme
                                                                                                                                     Autostereosk. Systeme
                                                                                                                                     Volumetr. Displays
                                                                                                                                     Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                               Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                        Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC       Tel.: +49 (0) 711 58 53 09-0       13
Whitepaper
 3D-Projektionstechnik

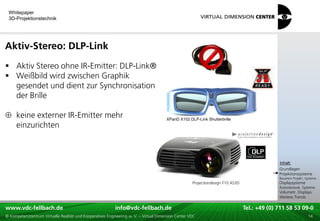

Aktiv-Stereo: DLP-Link
 Aktiv Stereo ohne IR-Emitter: DLP-Link®
 Weißbild wird zwischen Graphik
  gesendet und dient zur Synchronisation
  der Brille

     keine externer IR-Emitter mehr                                                    XPanD X102 DLP-Link Shutterbrille
     einzurichten



                                                                                                                                         xxx:
                                                                                                                                          Inhalt:
                                                                                                                                         xxx
                                                                                                                                         Grundlagen
                                                                                                                                         Projektionssysteme
                                                                                                                                         Bauarten Projekt.-Systeme
                                                                                                     Projectiondesign F10 AS3D           Displaysysteme
                                                                                                                                         Autostereosk. Systeme
                                                                                                                                         Volumetr. Displays
                                                                                                                                         Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                   Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                            Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC           Tel.: +49 (0) 711 58 53 09-0       14
Whitepaper
 3D-Projektionstechnik

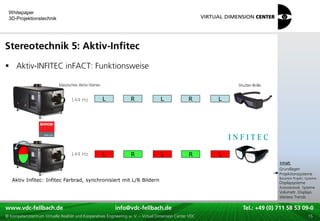

Stereotechnik 5: Aktiv-Infitec
 Aktiv-INFITEC inFACT: Funktionsweise

                             klassisches Aktiv-Stereo                                                              Shutter-Brille


                                   144 Hz               L           R               L              R       L




                                   144 Hz               L           R               L              R       L
                                                                                                                                    xxx:
                                                                                                                                     Inhalt:
                                                                                                                                    xxx
                                                                                                                                    Grundlagen
                                                                                                                                    Projektionssysteme
                                                                                                                                    Bauarten Projekt.-Systeme
   Aktiv Infitec: Infitec Farbrad, synchronisiert mit L/R Bildern                                                                   Displaysysteme
                                                                                                                                    Autostereosk. Systeme
                                                                                                                                    Volumetr. Displays
                                                                                                                                    Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       15
Whitepaper
 3D-Projektionstechnik

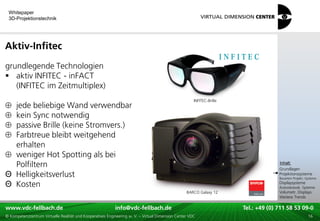

Aktiv-Infitec
grundlegende Technologien
 aktiv INFITEC - inFACT
   (INFITEC im Zeitmultiplex)
                                                                                                      INFITEC-Brille
  jede beliebige Wand verwendbar
  kein Sync notwendig
  passive Brille (keine Stromvers.)
  Farbtreue bleibt weitgehend
  erhalten
  weniger Hot Spotting als bei                                                                                                             xxx:
  Polfiltern                                                                                                                                Inhalt:
                                                                                                                                           xxx
                                                                                                                                           Grundlagen
Θ Helligkeitsverlust                                                                                                                       Projektionssysteme
                                                                                                                                           Bauarten Projekt.-Systeme

Θ Kosten                                                                                                                                   Displaysysteme
                                                                                                                                           Autostereosk. Systeme
                                                                                                  BARCO Galaxy 12                          Volumetr. Displays
                                                                                                                                           Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                     Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                              Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC             Tel.: +49 (0) 711 58 53 09-0       16
Whitepaper
 3D-Projektionstechnik




Helligkeit Aktiv-Infitec                                                                                               Quelle:



Betrachtungen Lichtstrom bei Aktiv-INFITEC-Lösungen

Erzielte Lumen:
 Dunkelzeit des DLP-
    Projektors erhöhen, damit
    Farbrad zwischen INFITEC
                               85%                                 L/R: 42,5%
                                                                                                                 11%
                                                                                               31,5%
    A/B wechseln kann
    => 85% Helligkeit
 verteilen auf beide Augen: 42,5%
 INFITEC-Filter: 11%
 Farbkorrektur DynaColor:
                                                                                                                                   xxx:
    7% Helligkeit verbleiben                                                                                                        Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       17
Whitepaper
 3D-Projektionstechnik

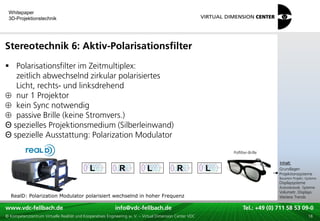

Stereotechnik 6: Aktiv-Polarisationsfilter
 Polarisationsfilter im Zeitmultiplex:
   zeitlich abwechselnd zirkular polarisiertes
   Licht, rechts- und linksdrehend
   nur 1 Projektor
   kein Sync notwendig
   passive Brille (keine Stromvers.)
Θ spezielles Projektionsmedium (Silberleinwand)
Θ spezielle Ausstattung: Polarization Modulator
                                                                                                                     Polfilter-Brille
                                                                                                                                        xxx:
                                                                                                                                         Inhalt:
                                                                                                                                        xxx
                                             L               R               L               R            L                             Grundlagen
                                                                                                                                        Projektionssysteme
                                                                                                                                        Bauarten Projekt.-Systeme
                                                                                                                                        Displaysysteme
                                                                                                                                        Autostereosk. Systeme
                                                                                                                                        Volumetr. Displays
  RealD: Polarization Modulator polarisiert wechselnd in hoher Frequenz                                                                 Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                 Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                          Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC         Tel.: +49 (0) 711 58 53 09-0       18
Whitepaper
 3D-Projektionstechnik




                                        Bauarten Projektionssysteme




                                                                                                                                   xxx:
                                                                                                                                    Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       19
Whitepaper
 3D-Projektionstechnik




Projektionssysteme - Bauarten
Powerwalls                                                             Imsys scale XL mit
 nahezu beliebig skalierbar                                           41 Mio. Pixeln auf
                                                                              5.5 x 2.2m
 DAS industrielle Standardsystem
  nahezu beliebig skalierbar
  Auflösung nahezu beliebig
  mehrbenutzerfähig
Θ u.U. Installation & Wartung

CAVEs
 Zur Einnahme einer Innenperspektive                                                                                              xxx:
  hohe Immersion                                                                                                                    Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
Θ Einzelnutzersystem         Mehrwandprojektionssystem
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme

Θ Installation, Wartung                          CAVE                                                                              Displaysysteme
                                                                                                                                   Autostereosk. Systeme

Θ Platzbedarf, Kosten                                                                                                              Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       20
Whitepaper
 3D-Projektionstechnik




Projektionssysteme - Bauarten
1-Kanal Workbench
 für Produktuntersuchungen
   kompakt, mechan. Tracking
                                                                                BARCO Baron
Θ Produkt ausgelaufen


2-Kanal-Workbench
 für Produktuntersuchungen
   sehr großes Sichtfeld abgedeckt
Θ z.T. große Abmessungen                                                                                                           xxx:
Θ Produkt ausgelaufen                                                                                                               Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                 BARCO Consul
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       21
Whitepaper
 3D-Projektionstechnik

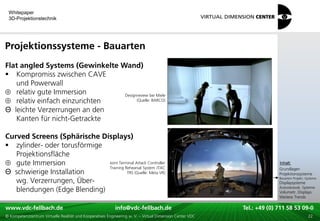

Projektionssysteme - Bauarten
Flat angled Systems (Gewinkelte Wand)
 Kompromiss zwischen CAVE
   und Powerwall
   relativ gute Immersion        Designreview bei Miele
   relativ einfach einzurichten        (Quelle: BARCO)

Θ leichte Verzerrungen an den
   Kanten für nicht-Getrackte

Curved Screens (Sphärische Displays)
 zylinder- oder torusförmige
   Projektionsfläche
                                                                                                                                   xxx:
   gute Immersion             Joint Terminal Attack Controller                                                                      Inhalt:
                                                                                                                                   xxx
                              Training Rehearsal System JTAC                                                                       Grundlagen
Θ schwierige Installation               TRS (Quelle: Meta VR)                                                                      Projektionssysteme
   wg. Verzerrungen, Über-                                                                                                         Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
   blendungen (Edge Blending)                                                                                                      Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       22
Whitepaper
 3D-Projektionstechnik




Projektionssysteme - Bauarten

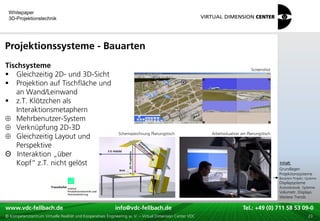

Tischsysteme                                                                                                                    Screenshot
 Gleichzeitig 2D- und 3D-Sicht
 Projektion auf Tischfläche und
   an Wand/Leinwand
 z.T. Klötzchen als
   Interaktionsmetaphern
   Mehrbenutzer-System
   Verknüpfung 2D-3D
                                                             Schemazeichnung Planungstisch                Arbeitssituation am Planungstisch
   Gleichzeitig Layout und
   Perspektive
Θ Interaktion „über
                                                                                                                                              xxx:
   Kopf“ z.T. nicht gelöst                                                                                                                     Inhalt:
                                                                                                                                              xxx
                                                                                                                                              Grundlagen
                                                                                                                                              Projektionssysteme
                                                                                                                                              Bauarten Projekt.-Systeme
                                                                                                                                              Displaysysteme
                                                                                                                                              Autostereosk. Systeme
                                                                                                                                              Volumetr. Displays
                                                                                                                                              Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                              Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                       Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC      Tel.: +49 (0) 711 58 53 09-0       23
Whitepaper
    3D-Projektionstechnik

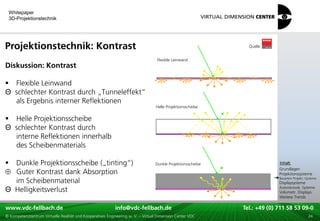

Projektionstechnik: Kontrast                                                                                              Quelle:


                                                                                  Flexible Leinwand
Diskussion: Kontrast

 Flexible Leinwand
Θ schlechter Kontrast durch „Tunneleffekt“
  als Ergebnis interner Reflektionen
                                                                                 Helle Projektionsscheibe


 Helle Projektionsscheibe
Θ schlechter Kontrast durch
  interne Reflektionen innerhalb
  des Scheibenmaterials
                                                                                                                                      xxx:
 Dunkle Projektionsscheibe („tinting“)                                          Dunkle Projektionsscheibe                             Inhalt:
                                                                                                                                      xxx
                                                                                                                                      Grundlagen
  Guter Kontrast dank Absorption                                                                                                      Projektionssysteme
  im Scheibenmaterial                                                                                                                 Bauarten Projekt.-Systeme
                                                                                                                                      Displaysysteme
Θ Helligkeitsverlust                                                                                                                  Autostereosk. Systeme
                                                                                                                                      Volumetr. Displays
                                                                                                                                      Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                         Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC        Tel.: +49 (0) 711 58 53 09-0       24
Whitepaper
    3D-Projektionstechnik

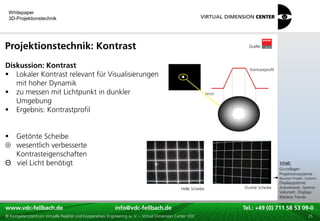

Projektionstechnik: Kontrast                                                                                                 Quelle:



Diskussion: Kontrast                                                                                                         Kontrastprofil
 Lokaler Kontrast relevant für Visualisierungen
   mit hoher Dynamik
 zu messen mit Lichtpunkt in dunkler
   Umgebung
 Ergebnis: Kontrastprofil


 Getönte Scheibe
  wesentlich verbesserte
  Kontrasteigenschaften
                                                                                                                                              xxx:
Θ viel Licht benötigt                                                                                                                          Inhalt:
                                                                                                                                              xxx
                                                                                                                                              Grundlagen
                                                                                                                                              Projektionssysteme
                                                                                                                                              Bauarten Projekt.-Systeme
                                                                                                                                              Displaysysteme
                                                                                               Helle Scheibe               Dunkle Scheibe     Autostereosk. Systeme
                                                                                                                                              Volumetr. Displays
                                                                                                                                              Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                  Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                           Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC          Tel.: +49 (0) 711 58 53 09-0       25
Whitepaper
    3D-Projektionstechnik

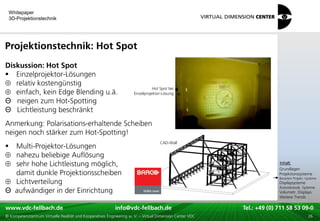

Projektionstechnik: Hot Spot
Diskussion: Hot Spot
 Einzelprojektor-Lösungen
   relativ kostengünstig
                                                                                Hot Spot bei
   einfach, kein Edge Blending u.ä.                                  Einzelprojektor-Lösung

Θ neigen zum Hot-Spotting
Θ Lichtleistung beschränkt
Anmerkung: Polarisations-erhaltende Scheiben
neigen noch stärker zum Hot-Spotting!
                                                                                    CAD-Wall
 Multi-Projektor-Lösungen
  nahezu beliebige Auflösung                                                                                                       xxx:
  sehr hohe Lichtleistung möglich,                                                                                                  Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
  damit dunkle Projektionsscheiben                                                                                                 Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
  Lichtverteilung                                                                                                                  Displaysysteme
                                                                                                                                   Autostereosk. Systeme
Θ aufwändiger in der Einrichtung                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       26
Whitepaper
 3D-Projektionstechnik

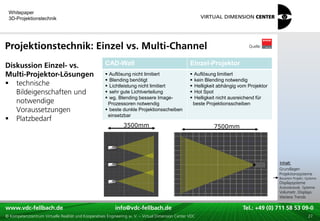

Projektionstechnik: Einzel vs. Multi-Channel                                                                                    Quelle:



Diskussion Einzel- vs.                                CAD-Wall                                      Einzel-Projektor
Multi-Projektor-Lösungen                               Auflösung nicht limitiert                      Auflösung limitiert
                                                       Blending benötigt                              kein Blending notwendig
 technische                                           Lichtleistung nicht limitiert                  Helligkeit abhängig vom Projektor
   Bildeigenschaften und                               sehr gute Lichtverteilung                      Hot Spot
                                                       wg. Blending bessere Image-                    Helligkeit nicht ausreichend für
   notwendige                                          Prozessoren notwendig                            beste Projektionsscheiben
   Voraussetzungen                                     beste dunkle Projektionsscheiben
                                                       einsetzbar
 Platzbedarf
                                                                3500mm                                           7500mm




                                                                                                                                            xxx:
                                                                                                                                             Inhalt:
                                                                                                                                            xxx
                                                                                                                                            Grundlagen
                                                                                                                                            Projektionssysteme
                                                                                                                                            Bauarten Projekt.-Systeme
                                                                                                                                            Displaysysteme
                                                                                                                                            Autostereosk. Systeme
                                                                                                                                            Volumetr. Displays
                                                                                                                                            Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                    Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                             Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC            Tel.: +49 (0) 711 58 53 09-0       27
Whitepaper
 3D-Projektionstechnik

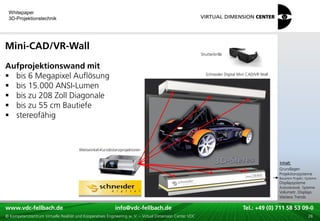

Mini-CAD/VR-Wall
                                                                                                          Shutterbrille


Aufprojektionswand mit
 bis 6 Megapixel Auflösung                                                                                  Schneider Digital Mini CAD/VR Wall


 bis 15.000 ANSI-Lumen
 bis zu 208 Zoll Diagonale
 bis zu 55 cm Bautiefe
 stereofähig



                                        Weitwinkel-Kurzdistanzprojektoren

                                                                                                                                                  xxx:
                                                                                                                                                   Inhalt:
                                                                                                                                                  xxx
                                                                                                                                                  Grundlagen
                                                                                                                                                  Projektionssysteme
                                                                                                                                                  Bauarten Projekt.-Systeme
                                                                                                                                                  Displaysysteme
                                                                                                                                                  Autostereosk. Systeme
                                                                                                                                                  Volumetr. Displays
                                                                                                                                                  Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                     Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                              Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC             Tel.: +49 (0) 711 58 53 09-0       28
Whitepaper
 3D-Projektionstechnik

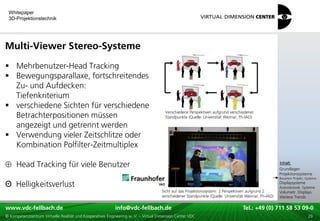

Multi-Viewer Stereo-Systeme
 Mehrbenutzer-Head Tracking
 Bewegungsparallaxe, fortschreitendes
  Zu- und Aufdecken:
  Tiefenkriterium
 verschiedene Sichten für verschiedene
                                                                                      Verschiedene Perspektiven aufgrund verschiedener
  Betrachterpositionen müssen                                                         Standpunkte (Quelle: Universität Weimar, Fh-IAO)

  angezeigt und getrennt werden
 Verwendung vieler Zeitschlitze oder
  Kombination Polfilter-Zeitmultiplex
                                                                                                                                                     xxx:
     Head Tracking für viele Benutzer                                                                                                                 Inhalt:
                                                                                                                                                     xxx
                                                                                                                                                     Grundlagen
                                                                                                                                                     Projektionssysteme
                                                                                                                                                     Bauarten Projekt.-Systeme

Θ Helligkeitsverlust                                                                                                                                 Displaysysteme
                                                                                                                                                     Autostereosk. Systeme
                                                                                    Sicht auf das Projektionssystem: 2 Perspektiven aufgrund 2       Volumetr. Displays
                                                                                    verschiedener Standpunkte (Quelle: Universität Weimar, Fh-IAO)   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                   Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                            Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC           Tel.: +49 (0) 711 58 53 09-0       29
Whitepaper
 3D-Projektionstechnik

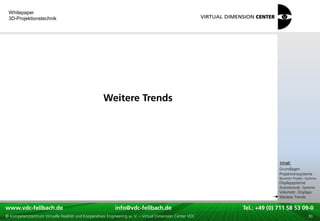

                                                     Weitere Trends




                                                                                                                                   xxx:
                                                                                                                                    Inhalt:
                                                                                                                                   xxx
                                                                                                                                   Grundlagen
                                                                                                                                   Projektionssysteme
                                                                                                                                   Bauarten Projekt.-Systeme
                                                                                                                                   Displaysysteme
                                                                                                                                   Autostereosk. Systeme
                                                                                                                                   Volumetr. Displays
                                                                                                                                   Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                             Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                      Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC     Tel.: +49 (0) 711 58 53 09-0       30
Whitepaper
 3D-Projektionstechnik

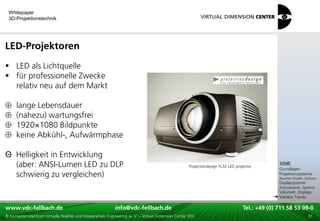

LED-Projektoren
 LED als Lichtquelle
 für professionelle Zwecke
  relativ neu auf dem Markt

     lange Lebensdauer
     (nahezu) wartungsfrei
     1920×1080 Bildpunkte
     keine Abkühl-, Aufwärmphase

Θ Helligkeit in Entwicklung                                                                                                               xxx:
  (aber: ANSI-Lumen LED zu DLP                                                                     Projectiondesign FL32 LED projector
                                                                                                                                           Inhalt:
                                                                                                                                          xxx
                                                                                                                                          Grundlagen
  schwierig zu vergleichen)                                                                                                               Projektionssysteme
                                                                                                                                          Bauarten Projekt.-Systeme
                                                                                                                                          Displaysysteme
                                                                                                                                          Autostereosk. Systeme
                                                                                                                                          Volumetr. Displays
                                                                                                                                          Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                    Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                             Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC            Tel.: +49 (0) 711 58 53 09-0       31
Whitepaper
 3D-Projektionstechnik

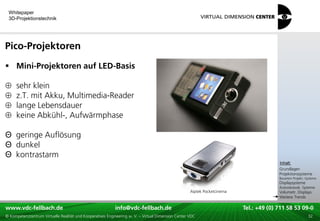

Pico-Projektoren
 Mini-Projektoren auf LED-Basis

     sehr klein
     z.T. mit Akku, Multimedia-Reader
     lange Lebensdauer
     keine Abkühl-, Aufwärmphase

Θ geringe Auflösung
Θ dunkel
Θ kontrastarm                                                                                                                            xxx:
                                                                                                                                          Inhalt:
                                                                                                                                         xxx
                                                                                                                                         Grundlagen
                                                                                                                                         Projektionssysteme
                                                                                                                                         Bauarten Projekt.-Systeme
                                                                                                                                         Displaysysteme
                                                                                                                                         Autostereosk. Systeme
                                                                                                    Aiptek Pocketcinema                  Volumetr. Displays
                                                                                                                                         Weitere Trends

www.vdc-fellbach.de
www.vdc-fellbach.de                                        info@vdc-fellbach.de
                                                         info@vdc.fellbach.de                                   Tel.: +49 (0) 711+49 53 09-0 58 53 09-0
                                                                                                                            Tel.: 58 (0) 711
  www.vdc-fellbach.de                                       info@vdc.fellbach.de
© Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC           Tel.: +49 (0) 711 58 53 09-0       32
Das Themengebiet interessiert Sie und Sie suchen nach Umsetzungspartnern?
Sprechen Sie mit uns.




                                           VDC.
                                           Netzwerk für Virtual Engineering.
                                           Virtual Dimension Center (VDC)
                                           Auberlenstr. 13
                                           70736 Fellbach
                                           info@vdc-fellbach.de
                                           www.vdc-fellbach.de

Weitere ähnliche Inhalte

Andere mochten auch

VDC Newsletter 2008-06
VDC Newsletter 2008-06VDC Newsletter 2008-06
Kompetenzatlas Fahrsimulation
Kompetenzatlas FahrsimulationKompetenzatlas Fahrsimulation
Kompetenzatlas Fahrsimulation
Virtual Dimension Center (VDC) Fellbach

top dejuegos
top dejuegostop dejuegos
top dejuegos
John Mejia Gallegos

10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung
10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung
10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung
Virtual Dimension Center (VDC) Fellbach

construccion
construccion construccion
construccion
Mary Angel

MK ONline
MK ONlineMK ONline
MK ONlineam Web

Exposision yulma
Exposision yulmaExposision yulma
Exposision yulmaYulma Ake

Audrey Hepburn, Majed Khalil
Audrey Hepburn, Majed KhalilAudrey Hepburn, Majed Khalil
Audrey Hepburn, Majed Khalil
Majed Khalil

Mäd 1x LG 97
Mäd 1x LG 97Mäd 1x LG 97
Mäd 1x LG 97bw2011

Auswege aus der ökologischen Krise
Auswege aus der ökologischen KriseAuswege aus der ökologischen Krise
Auswege aus der ökologischen KriseKathrin Niedermoser

Power point 3º b casas niños
Power point 3º b casas niñosPower point 3º b casas niños
Power point 3º b casas niñosCiclosfp

La famosa m 2ºb-chicas
La famosa m 2ºb-chicasLa famosa m 2ºb-chicas
La famosa m 2ºb-chicasCiclosfp

Diapositivas
DiapositivasDiapositivas
Diapositivaspiinoo

Hacia una nueva ciudadania
Hacia una nueva ciudadaniaHacia una nueva ciudadania
Hacia una nueva ciudadaniaEqpMigraciones


Andere mochten auch (20)

VDC Newsletter 2008-06
VDC Newsletter 2008-06VDC Newsletter 2008-06
VDC Newsletter 2008-06

Kompetenzatlas Fahrsimulation
Kompetenzatlas FahrsimulationKompetenzatlas Fahrsimulation
Kompetenzatlas Fahrsimulation

top dejuegos
top dejuegostop dejuegos
top dejuegos

10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung
10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung
10 Thesen zur VR-Einführung - Lessons Learned aus 10 Jahren VR-Erfahrung

construccion
construccion construccion
construccion

MK ONline
MK ONlineMK ONline
MK ONline

Exposision yulma
Exposision yulmaExposision yulma
Exposision yulma

Audrey Hepburn, Majed Khalil
Audrey Hepburn, Majed KhalilAudrey Hepburn, Majed Khalil
Audrey Hepburn, Majed Khalil

Mäd 1x LG 97
Mäd 1x LG 97Mäd 1x LG 97
Mäd 1x LG 97

Lider imàgenes3
Lider imàgenes3Lider imàgenes3
Lider imàgenes3

Historia de introducción a un curso
Historia de introducción a un cursoHistoria de introducción a un curso
Historia de introducción a un curso

Auswege aus der ökologischen Krise
Auswege aus der ökologischen KriseAuswege aus der ökologischen Krise
Auswege aus der ökologischen Krise

Power point 3º b casas niños
Power point 3º b casas niñosPower point 3º b casas niños
Power point 3º b casas niños

La famosa m 2ºb-chicas
La famosa m 2ºb-chicasLa famosa m 2ºb-chicas
La famosa m 2ºb-chicas

Diapositivas
DiapositivasDiapositivas
Diapositivas

Presentacion
PresentacionPresentacion
Presentacion

Unidad 1 desarrollo_sustentable
Unidad 1 desarrollo_sustentableUnidad 1 desarrollo_sustentable
Unidad 1 desarrollo_sustentable

Proyecto
ProyectoProyecto
Proyecto

Hacia una nueva ciudadania
Hacia una nueva ciudadaniaHacia una nueva ciudadania
Hacia una nueva ciudadania

Internet
InternetInternet
Internet


Mehr von Virtual Dimension Center (VDC) Fellbach

VDC Newsletter November 2022.pdf
VDC Newsletter November 2022.pdfVDC Newsletter November 2022.pdf
VDC Newsletter November 2022.pdf
Virtual Dimension Center (VDC) Fellbach

2022-11 PM VDC-Mitgliederversammlung.pdf
2022-11 PM VDC-Mitgliederversammlung.pdf2022-11 PM VDC-Mitgliederversammlung.pdf
2022-11 PM VDC-Mitgliederversammlung.pdf
Virtual Dimension Center (VDC) Fellbach

2022-11 PM 20 Jahre VDC.pdf
2022-11 PM 20 Jahre VDC.pdf2022-11 PM 20 Jahre VDC.pdf
2022-11 PM 20 Jahre VDC.pdf
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter September 2022
VDC-Newsletter September 2022VDC-Newsletter September 2022
VDC-Newsletter September 2022
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter August 2022
VDC-Newsletter August 2022VDC-Newsletter August 2022
VDC-Newsletter August 2022
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter Juli 2022
VDC-Newsletter Juli 2022VDC-Newsletter Juli 2022
VDC-Newsletter Juli 2022
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter Juni 2022
VDC-Newsletter Juni 2022VDC-Newsletter Juni 2022
VDC-Newsletter Juni 2022
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter Mai 2022
VDC-Newsletter Mai 2022VDC-Newsletter Mai 2022
VDC-Newsletter April 2022
VDC-Newsletter April 2022VDC-Newsletter April 2022
VDC-Newsletter April 2022
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter März 2022
VDC-Newsletter März 2022VDC-Newsletter März 2022
VDC-Newsletter März 2022
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter Februar 2022
VDC-Newsletter Februar 2022VDC-Newsletter Februar 2022
VDC-Newsletter Februar 2022
Virtual Dimension Center (VDC) Fellbach

Whitepaper zur standardisierten Indoor-Ortung mit omlox
Whitepaper zur standardisierten Indoor-Ortung mit omloxWhitepaper zur standardisierten Indoor-Ortung mit omlox
Whitepaper zur standardisierten Indoor-Ortung mit omlox
Virtual Dimension Center (VDC) Fellbach

XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
Virtual Dimension Center (VDC) Fellbach

VDC Newsletter Januar 2022
VDC Newsletter Januar 2022VDC Newsletter Januar 2022
VDC Newsletter Januar 2022
Virtual Dimension Center (VDC) Fellbach

VDC- Newsletter Dezember 2021
VDC- Newsletter Dezember 2021VDC- Newsletter Dezember 2021
VDC- Newsletter Dezember 2021
Virtual Dimension Center (VDC) Fellbach

VDC Newsletter November 2021
VDC Newsletter November 2021VDC Newsletter November 2021
VDC Newsletter November 2021
Virtual Dimension Center (VDC) Fellbach

VDC-Newsletter April 2021
VDC-Newsletter April 2021 VDC-Newsletter April 2021
VDC-Newsletter April 2021
Virtual Dimension Center (VDC) Fellbach

VDC Newsletter Juli 2020
VDC Newsletter Juli 2020VDC Newsletter Juli 2020
VDC Newsletter Juli 2020
Virtual Dimension Center (VDC) Fellbach

2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
Virtual Dimension Center (VDC) Fellbach

PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
Virtual Dimension Center (VDC) Fellbach


Mehr von Virtual Dimension Center (VDC) Fellbach (20)

VDC Newsletter November 2022.pdf
VDC Newsletter November 2022.pdfVDC Newsletter November 2022.pdf
VDC Newsletter November 2022.pdf

2022-11 PM VDC-Mitgliederversammlung.pdf
2022-11 PM VDC-Mitgliederversammlung.pdf2022-11 PM VDC-Mitgliederversammlung.pdf
2022-11 PM VDC-Mitgliederversammlung.pdf

2022-11 PM 20 Jahre VDC.pdf
2022-11 PM 20 Jahre VDC.pdf2022-11 PM 20 Jahre VDC.pdf
2022-11 PM 20 Jahre VDC.pdf

VDC-Newsletter September 2022
VDC-Newsletter September 2022VDC-Newsletter September 2022
VDC-Newsletter September 2022

VDC-Newsletter August 2022
VDC-Newsletter August 2022VDC-Newsletter August 2022
VDC-Newsletter August 2022

VDC-Newsletter Juli 2022
VDC-Newsletter Juli 2022VDC-Newsletter Juli 2022
VDC-Newsletter Juli 2022

VDC-Newsletter Juni 2022
VDC-Newsletter Juni 2022VDC-Newsletter Juni 2022
VDC-Newsletter Juni 2022

VDC-Newsletter Mai 2022
VDC-Newsletter Mai 2022VDC-Newsletter Mai 2022
VDC-Newsletter Mai 2022

VDC-Newsletter April 2022
VDC-Newsletter April 2022VDC-Newsletter April 2022
VDC-Newsletter April 2022

VDC-Newsletter März 2022
VDC-Newsletter März 2022VDC-Newsletter März 2022
VDC-Newsletter März 2022

VDC-Newsletter Februar 2022
VDC-Newsletter Februar 2022VDC-Newsletter Februar 2022
VDC-Newsletter Februar 2022

Whitepaper zur standardisierten Indoor-Ortung mit omlox
Whitepaper zur standardisierten Indoor-Ortung mit omloxWhitepaper zur standardisierten Indoor-Ortung mit omlox
Whitepaper zur standardisierten Indoor-Ortung mit omlox

XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...
XR Week 2022 gemeinsam mit Euro XR und VR/AR-Workshop der Gesellschaft für In...

VDC Newsletter Januar 2022
VDC Newsletter Januar 2022VDC Newsletter Januar 2022
VDC Newsletter Januar 2022

VDC- Newsletter Dezember 2021
VDC- Newsletter Dezember 2021VDC- Newsletter Dezember 2021
VDC- Newsletter Dezember 2021

VDC Newsletter November 2021
VDC Newsletter November 2021VDC Newsletter November 2021
VDC Newsletter November 2021

VDC-Newsletter April 2021
VDC-Newsletter April 2021 VDC-Newsletter April 2021
VDC-Newsletter April 2021

VDC Newsletter Juli 2020
VDC Newsletter Juli 2020VDC Newsletter Juli 2020
VDC Newsletter Juli 2020

2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft
2019-07 PM VDC und VR/AR Association besiegeln Partnerschaft

PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...
PM: 2018-11 3D-Usability als Wettbewerbsfaktor: Projekt 3D-GUIde endet erfolg...


3D- & Virtual-Reality-Projektionstechnik: VDC-Whitepaper

  • 1. Whitepaper 3D-Projektionstechnik Aktiv-, Passiv-Projektionstechnik Mai 2011 Virtual Dimension Center (VDC) Auberlenstr. 13 70736 Fellbach www.vdc-fellbach.de info@vdc-fellbach.de Tel.: +49 (0) 711 58 53 09-0 © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC
  • 2. Whitepaper 3D-Projektionstechnik VDC-Technologie-Screening 3D-Projektionstechnik  Grundlagen  Projektionssysteme  Bauarten Projektionssysteme  Weitere Trends xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 2
  • 3. Whitepaper 3D-Projektionstechnik Grundlagen: Begriffe und Motivation  3D-Visualisierung = räumliches Sehen  Bereitstellung von 2, leicht versetzten Perspektiven für den Betrachter  unter Umständen Head Tracking damit:  Gehirn ordnet besser Räumlichkeit zu  Besseres Gefühl für Nahes und Fernes  Aufbau eines gedanklichen, räumlichen xxx: Umgebungsmodells einfacher Inhalt: xxx Grundlagen  Unterstützung bei der 3D-Interaktion Projektionssysteme Bauarten Projekt.-Systeme (für diese muss Raum bekannt sein) Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 3
  • 4. Quelle: Runde, C.: Konzeption und Einführung von Virtueller Realität als Komponente der Digitalen Fabrik in Industrieunternehmen. Zugl.: Stuttgart, Whitepaper Univ., Diss., 2007, IPA-IAO Forschung und Praxis, 3D-Projektionstechnik 455. Heimsheim: Jost-Jetter Verlag, 2007 Graphische Tiefenkriterien  Womit rechnet das Gehirn? xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 4
  • 5. Whitepaper 3D-Projektionstechnik Grundlagen: Stereo-Lösungen  2 Ansichten werden erzeugt  diese 2 Ansichten sind getrennt zu den beiden Augen zu transportieren  zu beachten: natürlicher Augenabstand (ca. 6,5cm) ermöglicht sinnvolles stereoskopisches Sehen in Entfernung von bis zu 15m  größere Entfernung: Parallaxe erhöhen  Qualitätskriterien u.a.: - optisches Übersprechen (Auge erhält falsches Signal): Ghosting - Helligkeit insgesamt - Gleichmäßigkeit der Helligkeitsverteilung (Hot Spots) xxx: - Schärfe (Tinting) Inhalt: xxx Grundlagen - Kontrast, Dynamik Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 5
  • 6. Whitepaper 3D-Projektionstechnik Stereotechniken xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 6
  • 7. Whitepaper 3D-Projektionstechnik Stereotechnik 1: Farbfilter  Analglyphentechnik (komplementäre Farbsichten & -filter) Rot-Cyan-Anaglyphenbrille jedes Display geeignet, jeder Bildschirm, jeder Projektor, jede Wand selbst Printprodukte Brille passiv Brille leicht und billig Θ Übersprechen xxx: Θ Sicht ist schwarz-weiß Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Anaglyphenbild aus Google Earth Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 7
  • 8. Whitepaper 3D-Projektionstechnik Stereotechnik 2: Polarisationsfiltertechnik grundlegende Technologie:  Polarisationsfilter-Technik (Lichtwellen-Polarisation, Passiv-Stereo) Projectiondesign F32 leichte Brille, passiv kein Sync notwendig kein Flackern Θ zwei Projektoren notwendig Θ Gestell und Kalibration Polarisationsfilterbrille Θ spezielles Projektionsmedium notwendig (polarisationserhaltend) xxx: Θ unregelmäßige Helligkeitsverteilung) Inhalt: xxx Grundlagen geeignete Projektionsscheiben neigen Silberleinwand Projektionssysteme Bauarten Projekt.-Systeme zum Hot-Spotting Displaysysteme Autostereosk. Systeme Beachten: unspezifische LCD-Beamer Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 8
  • 9. Whitepaper 3D-Projektionstechnik Polarisationstechnik: Helligkeit Quelle: Betrachtungen Lichtstrom bei Passiv-Lösungen Erzielte Lumen: externe Polarisation von DLP-Projektoren  integrierte Lösungen 5000 verbessern deutlich 40% lumen 2000 stereo lumen 100% Verbesserung BARCO Gemini/VR workroom Stereo Lumens Boost xxx: Inhalt: xxx Grundlagen 80% 5000 Projektionssysteme lumen 4000 Bauarten Projekt.-Systeme Displaysysteme stereo lumen Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 9
  • 10. Whitepaper 3D-Projektionstechnik Stereotechnik 3: INFITEC®  Passiv-INFITEC Filter-Charakteristika INFITEC jede beliebige Wand verwendbar kein Sync notwendig passive Brille (keine Stromversorgung) Farbtreue bleibt weitgehend erhalten keinerlei Flimmern Θ zwei Projektoren notwendig xxx: Θ Helligkeitsverlust Inhalt: xxx Grundlagen Θ Gestell und Kalibration Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Projectiondesign F32 INFITEC-Brille Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 10
  • 11. Whitepaper 3D-Projektionstechnik INFITEC: Helligkeit Quelle: Betrachtungen Lichtstrom bei Passiv-INFITEC-Lösungen Erzielte Lumen:  Effizienz: - Farbspektrum wird nur teilweile übertragen => 30% des Lichts vom Projektor - 3% Verlust durch Brillen - 27% Gesamteffizienz  INFITEC Plus: xxx: - Farbkorrektur („DynaColor“) Inhalt: xxx Grundlagen Ausgleich Farbverschiebungen Projektionssysteme - kostet aber weitere Helligkeit: Bauarten Projekt.-Systeme Displaysysteme Resultat: 17% Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 11
  • 12. Whitepaper 3D-Projektionstechnik Stereotechnik 4: Aktiv-Shutter grundlegende Technologien  Shuttertechnologie (von engl. to shut = schließen, LCD, Aktiv-Stereo) Shutterbrille Nvidia IR Emitter  Display: mind. 120Hz Bildwiederholrate Je nach System sehr geringes Übersprechen bei Projektion jede beliebige Wand verwendbar Θ Brille schwerer früher: Röhrenprojektor Θ aktive Brille: Stromversorgung Θ Brille polarisiert xxx: Θ meist Emitter für Synchronisation Inhalt: xxx Grundlagen Bild-Brille notwendig Projektionssysteme Θ Helligkeitsverlust Bauarten Projekt.-Systeme Displaysysteme Θ u.U. Flimmern (billige Projektoren) heute: DLP. Beispiel: projectiondesign F10 AS 3D Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 12
  • 13. Whitepaper 3D-Projektionstechnik Aktiv-Stereo: Helligkeit Quelle: Betrachtungen Lichtstrom bei Aktiv-Lösungen DLP/CRT Erzielte Lumen:  Aktive Brillen: - Auge erreicht Licht in <50% der Zeit => halbe Helligkeit • Duty Cycle - das Shutter-Prinzip nutzt seinerseits • nicht-ideale Polarisation Polarisationstechnik (zweier LCDs). Eingehendes Licht ist nicht ploarisiert => halbe Helligkeit xxx:  Resultat: <20% des Lichts erreicht Auge Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 13
  • 14. Whitepaper 3D-Projektionstechnik Aktiv-Stereo: DLP-Link  Aktiv Stereo ohne IR-Emitter: DLP-Link®  Weißbild wird zwischen Graphik gesendet und dient zur Synchronisation der Brille keine externer IR-Emitter mehr XPanD X102 DLP-Link Shutterbrille einzurichten xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Projectiondesign F10 AS3D Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 14
  • 15. Whitepaper 3D-Projektionstechnik Stereotechnik 5: Aktiv-Infitec  Aktiv-INFITEC inFACT: Funktionsweise klassisches Aktiv-Stereo Shutter-Brille 144 Hz L R L R L 144 Hz L R L R L xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Aktiv Infitec: Infitec Farbrad, synchronisiert mit L/R Bildern Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 15
  • 16. Whitepaper 3D-Projektionstechnik Aktiv-Infitec grundlegende Technologien  aktiv INFITEC - inFACT (INFITEC im Zeitmultiplex) INFITEC-Brille jede beliebige Wand verwendbar kein Sync notwendig passive Brille (keine Stromvers.) Farbtreue bleibt weitgehend erhalten weniger Hot Spotting als bei xxx: Polfiltern Inhalt: xxx Grundlagen Θ Helligkeitsverlust Projektionssysteme Bauarten Projekt.-Systeme Θ Kosten Displaysysteme Autostereosk. Systeme BARCO Galaxy 12 Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 16
  • 17. Whitepaper 3D-Projektionstechnik Helligkeit Aktiv-Infitec Quelle: Betrachtungen Lichtstrom bei Aktiv-INFITEC-Lösungen Erzielte Lumen:  Dunkelzeit des DLP- Projektors erhöhen, damit Farbrad zwischen INFITEC 85% L/R: 42,5% 11% 31,5% A/B wechseln kann => 85% Helligkeit  verteilen auf beide Augen: 42,5%  INFITEC-Filter: 11%  Farbkorrektur DynaColor: xxx: 7% Helligkeit verbleiben Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 17
  • 18. Whitepaper 3D-Projektionstechnik Stereotechnik 6: Aktiv-Polarisationsfilter  Polarisationsfilter im Zeitmultiplex: zeitlich abwechselnd zirkular polarisiertes Licht, rechts- und linksdrehend nur 1 Projektor kein Sync notwendig passive Brille (keine Stromvers.) Θ spezielles Projektionsmedium (Silberleinwand) Θ spezielle Ausstattung: Polarization Modulator Polfilter-Brille xxx: Inhalt: xxx L R L R L Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays RealD: Polarization Modulator polarisiert wechselnd in hoher Frequenz Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 18
  • 19. Whitepaper 3D-Projektionstechnik Bauarten Projektionssysteme xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 19
  • 20. Whitepaper 3D-Projektionstechnik Projektionssysteme - Bauarten Powerwalls Imsys scale XL mit  nahezu beliebig skalierbar 41 Mio. Pixeln auf 5.5 x 2.2m  DAS industrielle Standardsystem nahezu beliebig skalierbar Auflösung nahezu beliebig mehrbenutzerfähig Θ u.U. Installation & Wartung CAVEs  Zur Einnahme einer Innenperspektive xxx: hohe Immersion Inhalt: xxx Grundlagen Θ Einzelnutzersystem Mehrwandprojektionssystem Projektionssysteme Bauarten Projekt.-Systeme Θ Installation, Wartung CAVE Displaysysteme Autostereosk. Systeme Θ Platzbedarf, Kosten Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 20
  • 21. Whitepaper 3D-Projektionstechnik Projektionssysteme - Bauarten 1-Kanal Workbench  für Produktuntersuchungen kompakt, mechan. Tracking BARCO Baron Θ Produkt ausgelaufen 2-Kanal-Workbench  für Produktuntersuchungen sehr großes Sichtfeld abgedeckt Θ z.T. große Abmessungen xxx: Θ Produkt ausgelaufen Inhalt: xxx Grundlagen BARCO Consul Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 21
  • 22. Whitepaper 3D-Projektionstechnik Projektionssysteme - Bauarten Flat angled Systems (Gewinkelte Wand)  Kompromiss zwischen CAVE und Powerwall relativ gute Immersion Designreview bei Miele relativ einfach einzurichten (Quelle: BARCO) Θ leichte Verzerrungen an den Kanten für nicht-Getrackte Curved Screens (Sphärische Displays)  zylinder- oder torusförmige Projektionsfläche xxx: gute Immersion Joint Terminal Attack Controller Inhalt: xxx Training Rehearsal System JTAC Grundlagen Θ schwierige Installation TRS (Quelle: Meta VR) Projektionssysteme wg. Verzerrungen, Über- Bauarten Projekt.-Systeme Displaysysteme blendungen (Edge Blending) Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 22
  • 23. Whitepaper 3D-Projektionstechnik Projektionssysteme - Bauarten Tischsysteme Screenshot  Gleichzeitig 2D- und 3D-Sicht  Projektion auf Tischfläche und an Wand/Leinwand  z.T. Klötzchen als Interaktionsmetaphern Mehrbenutzer-System Verknüpfung 2D-3D Schemazeichnung Planungstisch Arbeitssituation am Planungstisch Gleichzeitig Layout und Perspektive Θ Interaktion „über xxx: Kopf“ z.T. nicht gelöst Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 23
  • 24. Whitepaper 3D-Projektionstechnik Projektionstechnik: Kontrast Quelle: Flexible Leinwand Diskussion: Kontrast  Flexible Leinwand Θ schlechter Kontrast durch „Tunneleffekt“ als Ergebnis interner Reflektionen Helle Projektionsscheibe  Helle Projektionsscheibe Θ schlechter Kontrast durch interne Reflektionen innerhalb des Scheibenmaterials xxx:  Dunkle Projektionsscheibe („tinting“) Dunkle Projektionsscheibe Inhalt: xxx Grundlagen Guter Kontrast dank Absorption Projektionssysteme im Scheibenmaterial Bauarten Projekt.-Systeme Displaysysteme Θ Helligkeitsverlust Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 24
  • 25. Whitepaper 3D-Projektionstechnik Projektionstechnik: Kontrast Quelle: Diskussion: Kontrast Kontrastprofil  Lokaler Kontrast relevant für Visualisierungen mit hoher Dynamik  zu messen mit Lichtpunkt in dunkler Umgebung  Ergebnis: Kontrastprofil  Getönte Scheibe wesentlich verbesserte Kontrasteigenschaften xxx: Θ viel Licht benötigt Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Helle Scheibe Dunkle Scheibe Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 25
  • 26. Whitepaper 3D-Projektionstechnik Projektionstechnik: Hot Spot Diskussion: Hot Spot  Einzelprojektor-Lösungen relativ kostengünstig Hot Spot bei einfach, kein Edge Blending u.ä. Einzelprojektor-Lösung Θ neigen zum Hot-Spotting Θ Lichtleistung beschränkt Anmerkung: Polarisations-erhaltende Scheiben neigen noch stärker zum Hot-Spotting! CAD-Wall  Multi-Projektor-Lösungen nahezu beliebige Auflösung xxx: sehr hohe Lichtleistung möglich, Inhalt: xxx Grundlagen damit dunkle Projektionsscheiben Projektionssysteme Bauarten Projekt.-Systeme Lichtverteilung Displaysysteme Autostereosk. Systeme Θ aufwändiger in der Einrichtung Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 26
  • 27. Whitepaper 3D-Projektionstechnik Projektionstechnik: Einzel vs. Multi-Channel Quelle: Diskussion Einzel- vs. CAD-Wall Einzel-Projektor Multi-Projektor-Lösungen  Auflösung nicht limitiert  Auflösung limitiert  Blending benötigt  kein Blending notwendig  technische  Lichtleistung nicht limitiert  Helligkeit abhängig vom Projektor Bildeigenschaften und  sehr gute Lichtverteilung  Hot Spot  wg. Blending bessere Image-  Helligkeit nicht ausreichend für notwendige Prozessoren notwendig beste Projektionsscheiben Voraussetzungen  beste dunkle Projektionsscheiben einsetzbar  Platzbedarf 3500mm 7500mm xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 27
  • 28. Whitepaper 3D-Projektionstechnik Mini-CAD/VR-Wall Shutterbrille Aufprojektionswand mit  bis 6 Megapixel Auflösung Schneider Digital Mini CAD/VR Wall  bis 15.000 ANSI-Lumen  bis zu 208 Zoll Diagonale  bis zu 55 cm Bautiefe  stereofähig Weitwinkel-Kurzdistanzprojektoren xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 28
  • 29. Whitepaper 3D-Projektionstechnik Multi-Viewer Stereo-Systeme  Mehrbenutzer-Head Tracking  Bewegungsparallaxe, fortschreitendes Zu- und Aufdecken: Tiefenkriterium  verschiedene Sichten für verschiedene Verschiedene Perspektiven aufgrund verschiedener Betrachterpositionen müssen Standpunkte (Quelle: Universität Weimar, Fh-IAO) angezeigt und getrennt werden  Verwendung vieler Zeitschlitze oder Kombination Polfilter-Zeitmultiplex xxx: Head Tracking für viele Benutzer Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Θ Helligkeitsverlust Displaysysteme Autostereosk. Systeme Sicht auf das Projektionssystem: 2 Perspektiven aufgrund 2 Volumetr. Displays verschiedener Standpunkte (Quelle: Universität Weimar, Fh-IAO) Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 29
  • 30. Whitepaper 3D-Projektionstechnik Weitere Trends xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 30
  • 31. Whitepaper 3D-Projektionstechnik LED-Projektoren  LED als Lichtquelle  für professionelle Zwecke relativ neu auf dem Markt lange Lebensdauer (nahezu) wartungsfrei 1920×1080 Bildpunkte keine Abkühl-, Aufwärmphase Θ Helligkeit in Entwicklung xxx: (aber: ANSI-Lumen LED zu DLP Projectiondesign FL32 LED projector Inhalt: xxx Grundlagen schwierig zu vergleichen) Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 31
  • 32. Whitepaper 3D-Projektionstechnik Pico-Projektoren  Mini-Projektoren auf LED-Basis sehr klein z.T. mit Akku, Multimedia-Reader lange Lebensdauer keine Abkühl-, Aufwärmphase Θ geringe Auflösung Θ dunkel Θ kontrastarm xxx: Inhalt: xxx Grundlagen Projektionssysteme Bauarten Projekt.-Systeme Displaysysteme Autostereosk. Systeme Aiptek Pocketcinema Volumetr. Displays Weitere Trends www.vdc-fellbach.de www.vdc-fellbach.de info@vdc-fellbach.de info@vdc.fellbach.de Tel.: +49 (0) 711+49 53 09-0 58 53 09-0 Tel.: 58 (0) 711 www.vdc-fellbach.de info@vdc.fellbach.de © Kompetenzzentrum Virtuelle Realität und Kooperatives Engineering w. V. – Virtual Dimension Center VDC Tel.: +49 (0) 711 58 53 09-0 32
  • 33. Das Themengebiet interessiert Sie und Sie suchen nach Umsetzungspartnern? Sprechen Sie mit uns. VDC. Netzwerk für Virtual Engineering. Virtual Dimension Center (VDC) Auberlenstr. 13 70736 Fellbach info@vdc-fellbach.de www.vdc-fellbach.de
