BENUTZERANLEITUNG
                   REPARATUR
                      UND
                    WARTUNG




             TRIDEC RADAUFHÄNGUNG
                    TYPE LV-O
         MIT GUSSSTAHL-FEDERSCHWINGE
                Produziert seit September 2004




LV-O-205-Du                 09-08

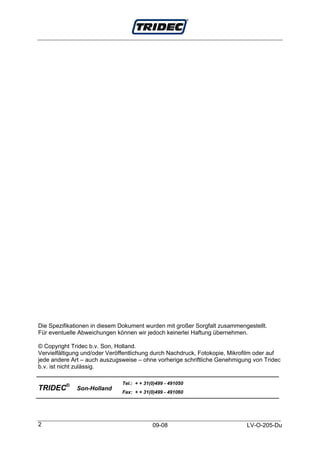

Die Spezifikationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
Für eventuelle Abweichungen können wir jedoch keinerlei Haftung übernehmen.

© Copyright Tridec b.v. Son, Holland.
Vervielfältigung und/oder Veröffentlichung durch Nachdruck, Fotokopie, Mikrofilm oder auf
jede andere Art – auch auszugsweise – ohne vorherige schriftliche Genehmigung von Tridec
b.v. ist nicht zulässig.

                              Tel.: + + 31(0)499 - 491050
TRIDEC®       Son-Holland
                              Fax: + + 31(0)499 - 491060




2                                          09-08                            LV-O-205-Du

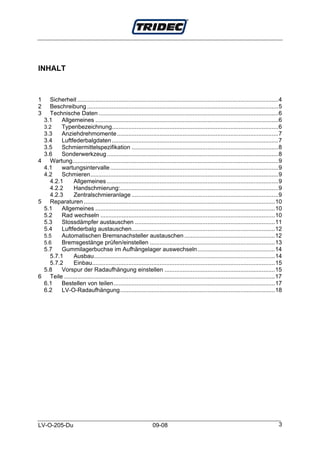

INHALT



1  Sicherheit ..........................................................................................................................4
2  Beschreibung ....................................................................................................................5
3  Technische Daten .............................................................................................................6
 3.1    Allgemeines ...............................................................................................................6
 3.2    Typenbezeichnung.....................................................................................................6
 3.3    Anziehdrehmomente..................................................................................................7
 3.4    Luftfederbalgdaten .....................................................................................................7
 3.5    Schmiermittelspezifikation .........................................................................................8
 3.6    Sonderwerkzeug ........................................................................................................8
4 Wartung.............................................................................................................................9
 4.1    wartungsintervalle ......................................................................................................9
 4.2    Schmieren..................................................................................................................9
   4.2.1      Allgemeines ........................................................................................................9
   4.2.2      Handschmierung:................................................................................................9
   4.2.3      Zentralschmieranlage .........................................................................................9
5 Reparaturen ....................................................................................................................10
 5.1    Allgemeines .............................................................................................................10
 5.2    Rad wechseln ..........................................................................................................10
 5.3    Stossdämpfer austauschen .....................................................................................11
 5.4    Luftfederbalg austauschen.......................................................................................12
 5.5    Automatischen Bremsnachsteller austauschen .......................................................12
 5.6    Bremsgestänge prüfen/einstellen ............................................................................13

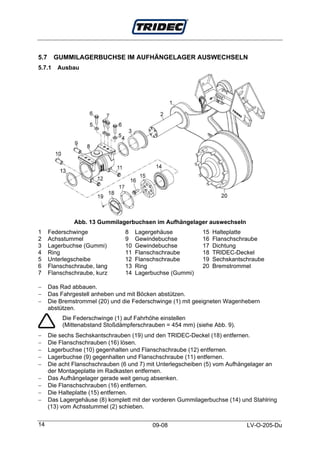

 5.7    Gummilagerbuchse im Aufhängelager auswechseln...............................................14
   5.7.1      Ausbau..............................................................................................................14
   5.7.2      Einbau...............................................................................................................15
 5.8    Vorspur der Radaufhängung einstellen ...................................................................15

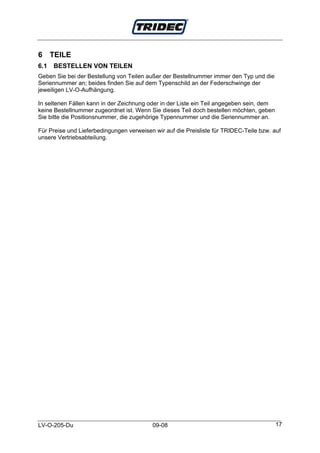

6 Teile ................................................................................................................................17
 6.1    Bestellen von teilen..................................................................................................17

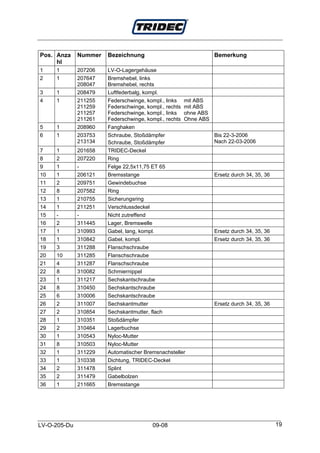

 6.2    LV-O-Radaufhängung..............................................................................................18




LV-O-205-Du                                                     09-08                                                                   3

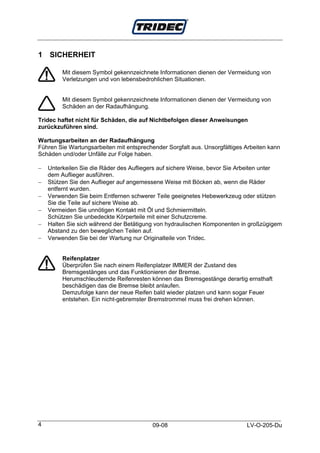

1 SICHERHEIT

         Mit diesem Symbol gekennzeichnete Informationen dienen der Vermeidung von
         Verletzungen und von lebensbedrohlichen Situationen.


         Mit diesem Symbol gekennzeichnete Informationen dienen der Vermeidung von
         Schäden an der Radaufhängung.

Tridec haftet nicht für Schäden, die auf Nichtbefolgen dieser Anweisungen
zurückzuführen sind.

Wartungsarbeiten an der Radaufhängung
Führen Sie Wartungsarbeiten mit entsprechender Sorgfalt aus. Unsorgfältiges Arbeiten kann
Schäden und/oder Unfälle zur Folge haben.

−   Unterkeilen Sie die Räder des Aufliegers auf sichere Weise, bevor Sie Arbeiten unter
    dem Auflieger ausführen.
−   Stützen Sie den Auflieger auf angemessene Weise mit Böcken ab, wenn die Räder
    entfernt wurden.
−   Verwenden Sie beim Entfernen schwerer Teile geeignetes Hebewerkzeug oder stützen
    Sie die Teile auf sichere Weise ab.
−   Vermeiden Sie unnötigen Kontakt mit Öl und Schmiermitteln.
    Schützen Sie unbedeckte Körperteile mit einer Schutzcreme.
−   Halten Sie sich während der Betätigung von hydraulischen Komponenten in großzügigem
    Abstand zu den beweglichen Teilen auf.
−   Verwenden Sie bei der Wartung nur Originalteile von Tridec.


         Reifenplatzer
         Überprüfen Sie nach einem Reifenplatzer IMMER der Zustand des
         Bremsgestänges und das Funktionieren der Bremse.
         Herumschleudernde Reifenresten können das Bremsgestänge derartig ernsthaft
         beschädigen das die Bremse bleibt anlaufen.
         Demzufolge kann der neue Reifen bald wieder platzen und kann sogar Feuer
         entstehen. Ein nicht-gebremster Bremstrommel muss frei drehen können.




4                                         09-08                             LV-O-205-Du

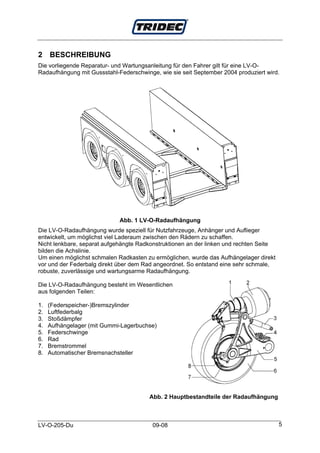

2 BESCHREIBUNG
Die vorliegende Reparatur- und Wartungsanleitung für den Fahrer gilt für eine LV-O-
Radaufhängung mit Gussstahl-Federschwinge, wie sie seit September 2004 produziert wird.




                             Abb. 1 LV-O-Radaufhängung
Die LV-O-Radaufhängung wurde speziell für Nutzfahrzeuge, Anhänger und Auflieger
entwickelt, um möglichst viel Laderaum zwischen den Rädern zu schaffen.
Nicht lenkbare, separat aufgehängte Radkonstruktionen an der linken und rechten Seite
bilden die Achslinie.
Um einen möglichst schmalen Radkasten zu ermöglichen, wurde das Aufhängelager direkt
vor und der Federbalg direkt über dem Rad angeordnet. So entstand eine sehr schmale,
robuste, zuverlässige und wartungsarme Radaufhängung.

Die LV-O-Radaufhängung besteht im Wesentlichen
aus folgenden Teilen:

1.   (Federspeicher-)Bremszylinder
2.   Luftfederbalg
3.   Stoßdämpfer
4.   Aufhängelager (mit Gummi-Lagerbuchse)
5.   Federschwinge
6.   Rad
7.   Bremstrommel
8.   Automatischer Bremsnachsteller




                                        Abb. 2 Hauptbestandteile der Radaufhängung



LV-O-205-Du                              09-08                                          5
3 TECHNISCHE DATEN
3.1   ALLGEMEINES
Reifengröße, normale Ausführung, wahlweise:      385/65/R22,5 oder 385/55/R22,5
Reifengröße, niedrige Ausführung:                385/55/R22,5
Achslast je Achse:                               9 Tonnen

3.2   TYPENBEZEICHNUNG




                                                      Abb. 3 Typenschild
Anordnung von Typenschild und Aufkleber
Aufkleber und Typenschild befinden sich außen
an der Halterung für den (Federspeicher-)
Bremszylinder an der linken Radaufhängung
jeder Achslinie.

1. Aufkleber mit Einstellmaß für die
   Druckstange des (Federspeicher-
   )Bremszylinders
2. Typenschild LV-O-Radaufhängung




                                  Abb. 4 Anordnung von Typenschild und Aufkleber




6                                        09-08                          LV-O-205-Du
3.3   ANZIEHDREHMOMENTE




*)   Unterlegscheiben Ø 25-40 6 mm dick.
**) Unterlegscheiben Ø 17-3,8 8 mm dick.
***) Mit Loctite 243 (Blau) montieren.
                                                       Abb. 5 Anziehdrehmomente
Pos Anzahl Bezeichnung + Spezifikationen                                    Anziehdreh-
                                                                            moment
1     2        Mutter, Luftfederbalg,   M12                                     45 Nm
2     1        Schraube, Luftfederbalg, M16 x 160                               90 Nm
3     2        Schraube, Stoßdämpfer, M24 x 90,           1x *), 2x ***)      450 Nm
4     4        Flanschschraube, Aufhängelager, M16 x 50, 10.9,       **)      300 Nm
5     4        Flanschschraube, Aufhängelager, M16 x 70, 10.9,       **)      300 Nm
6     2        Flanschschraube Aufhängelager, M16 x 160, 10.9                 300 Nm
7     6        Schraube, Verschlussdeckel, Lager, M16 x 50          ***)      300 Nm

3.4   LUFTFEDERBALGDATEN

Die nebenstehende Grafik
kann für die Einstellung des
lastabhängigen
Bremskraftregelventils
verwendet werden.




P = Federbalgdruck
    Luftfederung
F = Achslast

                                                  Abb. 6 Grafik, Achslast




LV-O-205-Du                               09-08                                           7
3.5   SCHMIERMITTELSPEZIFIKATION
Zur Erfüllung der Garantiebedingungen und Gewährleistung der Lebensdauer der
Aufhängung dürfen nur die vorgeschriebenen Öle und Schmiermittel verwendet werden.
Tridec haftet nicht für Schäden infolge der Verwendung von Schmiermitteln, die nicht der
vorgeschriebenen Spezifikation entsprechen, und/oder infolge einer Überschreitung des
Wartungsintervalls.
Die Verwendung eines Fettes der NLGI-Klasse 0 oder 00 ist nicht zulässig.

Tridec-Radaufhängungen vom Typ LV-O werden werkseitig mit dem Fett TOTAL CERAN M
versehen. Dies ist ein Mehrzweckfett für die Schmierung unter hohen Belastungen.
Versehen Sie die Radaufhängung nur mit Fett, das mindestens den unten stehenden
Spezifikationen entspricht.

METHODE          EIGENSCHAFTEN
                 NLGI-Klasse                                  1
ASTM D 217       Walkpenetration; 0,1 mm                      336
ASTM D 445       Grundölviskosität ,.mm2/s                    650
ASTM D 2265      Tropfpunkt, °C                               > 300
ASTM D 2509      Timken OK load, lbs                          70
DIN 51350-4      Vierkugel, Schweißkraft, kg                  480


3.6   SONDERWERKZEUG
Fanghaken (2 Stück)
Teilenummer:                      208960

Dieses Bordwerkzeug muss mit dem
Fahrzeug geliefert und immer im Fahrzeug
mitgeführt werden.
                                                            Abb. 7 Fanghaken
Für den Radwechsel wird nur ein Fanghaken benötigt. Im Notfall müssen beide Räder einer
Achse mit den beiden Fanghaken angehoben werden, damit man mit reduzierter
Fahrgeschwindigkeit zur nächsten Werkstatt fahren kann.




8                                          09-08                               LV-O-205-Du

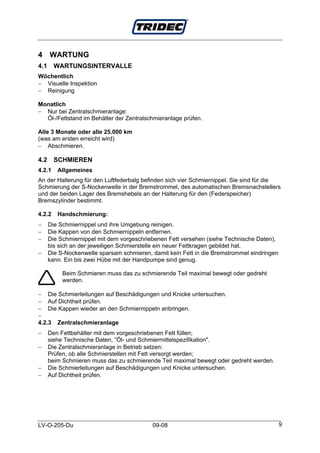

4 WARTUNG
4.1     WARTUNGSINTERVALLE
Wöchentlich
− Visuelle Inspektion
− Reinigung

Monatlich
− Nur bei Zentralschmieranlage:
  Öl-/Fettstand im Behälter der Zentralschmieranlage prüfen.

Alle 3 Monate oder alle 25.000 km
(was am ersten erreicht wird)
− Abschmieren.

4.2     SCHMIEREN
4.2.1    Allgemeines
An der Halterung für den Luftfederbalg befinden sich vier Schmiernippel. Sie sind für die
Schmierung der S-Nockenwelle in der Bremstrommel, des automatischen Bremsnachstellers
und der beiden Lager des Bremshebels an der Halterung für den (Federspeicher)
Bremszylinder bestimmt.

4.2.2    Handschmierung:
−     Die Schmiernippel und ihre Umgebung reinigen.
−     Die Kappen von den Schmiernippeln entfernen.
−     Die Schmiernippel mit dem vorgeschriebenen Fett versehen (siehe Technische Daten),
      bis sich an der jeweiligen Schmierstelle ein neuer Fettkragen gebildet hat.
−     Die S-Nockenwelle sparsam schmieren, damit kein Fett in die Bremstrommel eindringen
      kann. Ein bis zwei Hübe mit der Handpumpe sind genug.

           Beim Schmieren muss das zu schmierende Teil maximal bewegt oder gedreht
           werden.

− Die Schmierleitungen auf Beschädigungen und Knicke untersuchen.
− Auf Dichtheit prüfen.
− Die Kappen wieder an den Schmiernippeln anbringen.
−
4.2.3 Zentralschmieranlage
−     Den Fettbehälter mit dem vorgeschriebenen Fett füllen;
      siehe Technische Daten, ”Öl- und Schmiermittelspezifikation".
−     Die Zentralschmieranlage in Betrieb setzen:
      Prüfen, ob alle Schmierstellen mit Fett versorgt werden;
      beim Schmieren muss das zu schmierende Teil maximal bewegt oder gedreht werden.
−     Die Schmierleitungen auf Beschädigungen und Knicke untersuchen.
−     Auf Dichtheit prüfen.




LV-O-205-Du                                09-08                                            9
5 REPARATUREN
5.1     ALLGEMEINES
Da die Bremsen, (Federspeicher-)Bremszylinder und automatischen Bremsnachsteller nicht
von Tridec produziert werden, ist für Reparaturen an diesen Teilen die Dokumentation des
jeweiligen Herstellers heranzuziehen.

Nur bei Federspeicherzylindern:
         Wenn ein Federspeicherzylinder mechanisch gelöst wurde, ragt die Löseschraube
         an der Zylinderrückseite ein Stück weit heraus.
         Wenn das Fahrgestell dann (auch infolge von Luftmangel) ganz absinkt, kann die
         Löseschraube möglicherweise den Federbalg berühren und irreparabel
         beschädigen.
         Wenn es dazu kommt, darf auf keinen Fall mit dem Fahrzeug gefahren werden!

5.2     RAD WECHSELN
Der Boden dieses Fahrzeugtyps ist so
niedrig, dass zum Wechseln eines
undichten Reifens kein normaler
Wagenheber unter dem Fahrgestell
angesetzt werden kann. Aus diesem Grund
wird ein Fanghaken verwendet.

−     Eines der Zugmaschinenräder von
      vorne und hinten mit Bremsklötzen
      sichern.
−     Die Steuerleitung vom Kupplungskopf
      an der Zugmaschine lösen.
−     Die Aufliegerbremse lösen.
−     Die Federung abblasen lassen und so
      das Aufliegerfahrgestell in seine
      niedrigste Stellung bringen.
−     Radmuttern des defekten Rades lösen.
                                               Abb. 8 Rad mit dem Fanghaken anheben
−     Den Fanghaken (1) in die dafür vorgesehene Öse im Radkasten einhaken und die runde
      Scheibe am Fanghaken hinter die Gabel (2) an der Federschwinge schieben.
−     Luftzufuhr zum Federbalg des defekten Rades unterbrechen.

           Bei ECAS:
           Wenn das Höheregelventil an der Federschwinge des Reifens gekuppelt ist, das
           ersetz werden muss:
           − Ziehe den Stecker von das Höheregelventil.
              Die automatischen Höheriegelung arbeitet denn nicht mehr und die
              Balgen der überbleibende Räder können jetzt mit Hilfe der
              Fernbedienung mit Luft gefühlt werden.

−     Das Fahrgestell (mit dem defekten Rad) anheben; dazu die Luftfederung der anderen
      Räder in die höchste Stellung bringen.
−     Die Radmuttern entfernen.
−     Das defekte Rad abnehmen und austauschen.


10                                           09-08                            LV-O-205-Du
Reifenplatzer
           Überprüfen Sie nach einem Reifenplatzer IMMER der Zustand des
           Bremsgestänges und das Funktionieren der Bremse.
           Herumschleudernde Reifenresten können das Bremsgestänge derartig ernsthaft
           beschädigen das die Bremse bleibt anlaufen.
           Demzufolge kann der neue Reifen bald wieder platzen und kann sogar Feuer
           entstehen. Ein nicht-gebremster Bremstrommel muss frei drehen können.

−     Das Fahrgestell wieder durch Abblasen von Luft aus der Federung absenken.
−     Den Fanghaken entfernen und wieder verstauen.
−     Den Hahn in der Luftzufuhr zum Federbalg des gewechselten Rades öffnen.


−     Das Fahrzeug wieder auf Fahrhöhe bringen.
−     Die Radmuttern festziehen.
−     Die Steuerleitung wieder am Kupplungskopf an der Zugmaschine anschließen.
−     (Falls vorhanden) die Bremsklötze entfernen.

5.3     STOSSDÄMPFER AUSTAUSCHEN
−     Das Rad abbauen (siehe 5.2).
−     Die Federschwinge, deren Stoßdämpfer
      ausgetauscht werden soll, abstützen.
−     Die Fahrzeughöhe so einstellen, dass der
      Mittenabstand der Stoßdämpferschrauben
      454 mm beträgt.
      Die Federschwinge ist dann exakt auf
      Fahrhöhe eingestellt.
−     Die Befestigungsschrauben (2 und 3) des
      defekten Stoßdämpfers entfernen.
−     Den defekten Stoßdämpfer (1) entfernen.
−     Den neuen Stoßdämpfer anbringen.
      DARAUF ACHTEN, dass die Rille im Fuß
      des Stoßdämpfers oben liegt (siehe Einsatz
      in Abb. 9).
−     Nach 22 März 2006 gibt es ein längere
      Bolzen (2) und wird die Scheibe zwischen
      der Stütze am Luftfederbalgen und die
      Stoßdämpferbefestigung angeordnet.
−     Die beiden Befestigungsschrauben des
      Stoßdämpfers mit Loctite 243 (Blau)
      versehen und mit 450 Nm festziehen.
−     Das Rad montieren und das Fahrzeug wieder fahrbereit machen.
                                                    Abb. 9 Stoßdämpfer austauschen




LV-O-205-Du                                 09-08                                       11
5.4     LUFTFEDERBALG AUSTAUSCHEN
−     Das Rad abbauen (siehe 5.2).
−     Das Fahrgestell so anheben, dass die
      Federschwinge ihren Endanschlag erreicht.
−     Stützböcke unter dem Fahrgestell anordnen.
−     Den Hahn an der Federbalgplatte (1) des
      defekten Luftfederbalgs (5) schließen.
−     Den Drucklufthahn vom Anschluss an der
      Federbalgplatte (1) lösen.
−     Die beiden M12-Muttern (2) der Federbalg-
      platte (1) an der Vorderseite des Federbocks
      entfernen.
−     Die M16-Befestigungsschraube (6) des
      Federbalgkolbens entfernen.
−     Den defekten Federbalg entfernen.
      Luftfederbalg (5), Federanschlag (3),
      Gewindebuchse (4) und Federbalgkolben (6)
      werden zusammen als eine Montagegruppe
      geliefert.
                                                       Abb. 10 Luftfederbalg austauschen
−     Den neuen Luftfederbalg (5) mit zwei Muttern (2) am Federbock montieren.
      Die Muttern mit einem Drehmoment von 45 Nm festziehen.
−     Den Drucklufthahn an der Federbalgplatte (1) anschließen.
−     Luft in den Luftfederbalg (5) blasen, so dass er sich entfaltet und die Rückseite des
      Federbalgkolbens (6) die Federstütze (8) an der Federschwinge erreicht.
−     Die Schraube (7) anbringen und mit einem Drehmoment von 200 Nm anziehen.
−     System wieder auf Druck bringen und den Anschluss auf Dichtheit prüfen.
−     Die Stützböcke entfernen und das Rad, wie oben beschrieben, montieren.

5.5     AUTOMATISCHEN BREMSNACHSTELLER AUSTAUSCHEN
−     Die Bremse entspannen.
−     Das Fahrgestell so anheben, dass die
      Federschwinge ihren Endanschlag erreicht.
−     Stützböcke unter dem Fahrgestell anordnen.
−     Splint und Gabelstift (5) entfernen.
−     Die Gabel der Zugstange (1) vom Hebel des
      automatischen Bremsnachstellers (4) schieben.
−     Mutter (6) entfernen.
−     Die Muttern (7 und 8) am Gewindebolzen
      soweit lösen, dass der Gegenhalter des
      automatischen Bremsnachstellers frei liegt.
−     Den Seegerring (2) an der Bremsnockenwelle
      entfernen.
−     Den automatischen Bremsnachsteller (4) von
      den Keilnuten an der Bremsnockenwelle
      ziehen.
                                    Abb. 11 Automatischen Bremsnachsteller austauschen
−     Den neuen automatischen Bremsnachsteller (4) auf die Keilnuten an der Bremsnocken-
      welle schieben.

12                                             09-08                               LV-O-205-Du
−     Den Bremsnachsteller mit dem Seegerring (2) sichern.
−     Den Gegenhalter wieder mit Gewindebolzen und Muttern (6, 7 und 8) befestigen.
−     Die Gabel von Zugstange (1) mit Gabelstift und Splint am Hebel des automatischen
      Bremsnachstellers (4) montieren.
−     Die Betriebsbremse so lange betätigen, bis der Bremsbelag wieder anliegt.
−     Die Einstellung des Bremsgestänges, wie unten beschrieben, prüfen.


5.6     BREMSGESTÄNGE PRÜFEN/EINSTELLEN
Für eine schnelle Prüfung, ob das LV-O-
Gestänge gut eingestellt ist und/oder einwandfrei
funktioniert, kann bei voll betätigter Bremse die
Stellung des Gestänges beurteilt werden.

Die unten genannten Teile müssen dann einen
Winkel
von ca. 90° zueinander bilden:
Druckstange, Bremszylinder - Bremshebel
               Bremshebel - Zugstange
                 Zugstange - automatischer
                               Bremsnachsteller




                                                       Abb. 12 Bremsgestänge




LV-O-205-Du                                 09-08                                        13
5.7     GUMMILAGERBUCHSE IM AUFHÄNGELAGER AUSWECHSELN
5.7.1    Ausbau




               Abb. 13 Gummilagerbuchsen im Aufhängelager auswechseln
1     Federschwinge              8    Lagergehäuse           15   Halteplatte
2     Achsstummel                9    Gewindebuchse          16   Flanschschraube
3     Lagerbuchse (Gummi)        10   Gewindebuchse          17   Dichtung
4     Ring                       11   Flanschschraube        18   TRIDEC-Deckel
5     Unterlegscheibe            12   Flanschschraube        19   Sechskantschraube
6     Flanschschraube, lang      13   Ring                   20   Bremstrommel
7     Flanschschraube, kurz      14   Lagerbuchse (Gummi)

−     Das Rad abbauen.
−     Das Fahrgestell anheben und mit Böcken abstützen.
−     Die Bremstrommel (20) und die Federschwinge (1) mit geeigneten Wagenhebern
      abstützen.
           Die Federschwinge (1) auf Fahrhöhe einstellen
           (Mittenabstand Stoßdämpferschrauben = 454 mm) (siehe Abb. 9).
−     Die sechs Sechskantschrauben (19) und den TRIDEC-Deckel (18) entfernen.
−     Die Flanschschrauben (16) lösen.
−     Lagerbuchse (10) gegenhalten und Flanschschraube (12) entfernen.
−     Lagerbuchse (9) gegenhalten und Flanschschraube (11) entfernen.
−     Die acht Flanschschrauben (6 und 7) mit Unterlegscheiben (5) vom Aufhängelager an
      der Montageplatte im Radkasten entfernen.
−     Das Aufhängelager gerade weit genug absenken.
−     Die Flanschschrauben (16) entfernen.
−     Die Halteplatte (15) entfernen.
−     Das Lagergehäuse (8) komplett mit der vorderen Gummilagerbuchse (14) und Stahlring
      (13) vom Achsstummel (2) schieben.


14                                         09-08                             LV-O-205-Du
−     Stahlring (4) und hintere Gummilagerbuchse (5) vom Achszapfen (7) schieben.
−     Vordere Gummilagerbuchse (1) und Stahlring (3) aus der Lagerschale (2) schieben.

5.7.2    Einbau
−     Lagergehäuse (8) und Achsstummel (2) reinigen.
−     Bei der hinteren Lagerbuchse (3) den Innenumfang und den Kragen, der an der
      Federschwinge liegt, mit Reifenfett einreiben.
−     Die hintere Lagerbuchse (3) auf den Achsstummel (2) schieben.
−     Den Stahlring (4) auf den Achsstummel (2) schieben.
−     Das Lagergehäuse (8) über den Achsstummel und die hintere Gummilagerbuchse (3)
      schieben.
−     Den Stahlring (13) auf den Achsstummel (2) schieben.
−     Bei der vorderen Lagerbuchse (14) den Innenumfang und den Kragen, der an der
      Halteplatte (15) liegt, mit Reifenfett einreiben.
−     Lagerbuchse (14) auf den Achsstummel (2) und in das Lagergehäuse (8) schieben.
−     Die Halteplatte (15) mit den sechs Flanschschrauben (16) am Achsstummelkopf
      montieren. Die Flanschschrauben gerade soweit festdrehen, dass das Aufhängerlager
      wieder unter die Montageplatte geschoben werden kann, das Gummilager sich aber noch
      gut setzen kann.
−     Das Lagergehäuse (8) nach oben und mit dem Zentriernocken (C) in die Aussparung in
      der Montageplatte drücken (siehe auch Abb. 14).
−     Die vier Flanschschrauben M16x70 (6) mit den Unterlegscheiben (5) montieren. Die
      Schrauben noch nicht festziehen.
−     Die vier Flanschschrauben M16x50 (7) mit den Unterlegscheiben (5) montieren. Die
      Schrauben noch nicht festziehen.
−     Die Bremstrommel auf normale Fahrhöhe bringen.


Über Kreuz zwei Flanschschrauben (16) lösen. Das Gewinde mit Loctite 243
versehen und die Flanschschrauben wieder mit einem Drehmoment von 300 Nm
festziehen. Bei den anderen Flanschschrauben (16) ebenso vorgehen.


−     Das Gewinde der beiden Flanschschrauben (11 und 12) mit Kupferfett einreiben.
      Die Lagerbuchsen (9 und 10) gegenhalten und die Flanschschrauben (11 und 12)
      montieren. Die Schrauben mit einem Drehmoment von 300 Nm festziehen.

           Prüfen, ob die Vorspur noch den Anforderungen entspricht.
           Die Vorspur, falls erforderlich, wie in Abschnitt 5.8 beschrieben, neu einstellen.

−     Die acht Flanschschrauben (6 und 7) des Aufhängelagers mit einem Drehmoment von
      300 Nm festziehen.
−     Den Lagerdeckel (16) mit den sechs Schrauben (29) montieren.
−     Das Rad montieren.

5.8     VORSPUR DER RADAUFHÄNGUNG EINSTELLEN
−     Das Rad abbauen (siehe 5.2).
−     Messplatten (23) an der Vorderseite des Fahrgestells anbringen.
−     Einen Ständer (21) für den Ausrichtprojektor (22) an der Bremstrommel montieren.




LV-O-205-Du                                   09-08                                             15
−    Den Ausrichtprojektor an den Ständer hängen und gut ausschwingen lassen.
−    Einen Wagenheber unter der Bremstrommel (20) ansetzen.

          Die Radaufhängung auf die normale Fahrhöhe einstellen; dazu die Bremstrommel
          der Radaufhängung heben bzw. absenken. Die richtige Fahrhöhe ist erreicht, wenn
          der Mittenabstand zwischen den Befestigungsschrauben des Stoßdämpfers 454
          mm beträgt (siehe auch Abb. 9).




                   Abb. 14 Draufsicht Ausrichten der LV-O-Aufhängung
1    Federschwinge                 11   Flanschschraube     20   Bremstrommel
8    Lagergehäuse, Aufhängelager   12   Flanschschraube     21   Ständer für Ausrichtprojektor
9    Gewindebuchse                 15   Halteplatte         22   Ausrichtprojektor
10   Gewindebuchse                 16   Flanschschraube     23   Messplatte

−    Alle 8 Befestigungsschrauben (6 und 7, Abb. 13) lösen, so dass das Lagergehäuse (8)
     des Aufhängelagers sich gerade um den Zentriernocken (C) drehen kann.
−    Die Flanschschrauben (11) und (12) lösen.
−    Bei Herausdrehen von Gewindebuchse (10) und entsprechendem Eindrehen von
     Gewindebuchse (9) dreht sich das Lagergehäuse (8) und damit die ganze
     Federschwinge (1) rechtsherum. Bei Herausdrehen von Gewindebuchse (9) und
     entsprechendem Eindrehen von Gewindebuchse (10) dreht sich das Lagergehäuse (8)
     und damit die ganze Federschwinge (1) linksherum. Auf diese Weise das Aufhängelager
     (und damit die ganze Radaufhängung) auf eine Vorspur von 0 mm einstellen.
     Darauf achten, dass beide Gewindebuchsen (9 und 10) bei der eingestellten Vorspur gut
     am Lagergehäuse (8) anliegen.
−    Gewindebuchse (9) gegenhalten und Flanschschraube (11) mit 300 Nm festziehen.
−    Gewindebuchse (10) gegenhalten und Schraube (12) mit 300 Nm festziehen.
−    Anschließend die Schrauben (6 und 7, Abb. 13) mit 300 Nm festziehen.
−    Prüfen, ob die Vorspur gleich geblieben ist. Erforderlichenfalls neu einstellen.

−    Den Ausrichtprojektor und die Messplatten entfernen.
−    Den Ständer (21) von der Bremstrommel nehmen.
−    Das Rad montieren.




16                                          09-08                                 LV-O-205-Du
6 TEILE
6.1   BESTELLEN VON TEILEN
Geben Sie bei der Bestellung von Teilen außer der Bestellnummer immer den Typ und die
Seriennummer an; beides finden Sie auf dem Typenschild an der Federschwinge der
jeweiligen LV-O-Aufhängung.

In seltenen Fällen kann in der Zeichnung oder in der Liste ein Teil angegeben sein, dem
keine Bestellnummer zugeordnet ist. Wenn Sie dieses Teil doch bestellen möchten, geben
Sie bitte die Positionsnummer, die zugehörige Typennummer und die Seriennummer an.

Für Preise und Lieferbedingungen verweisen wir auf die Preisliste für TRIDEC-Teile bzw. auf
unsere Vertriebsabteilung.




LV-O-205-Du                               09-08                                           17
6.2   LV-O-RADAUFHÄNGUNG
Produktionsdatum: nach September 2004




18                                      09-08   LV-O-205-Du
Pos. Anza     Nummer   Bezeichnung                              Bemerkung
     hl
1    1        207206   LV-O-Lagergehäuse
2    1        207647   Bremshebel, links
              208047   Bremshebel, rechts
3    1        208479   Luftfederbalg, kompl.
4    1        211255   Federschwinge, kompl., links mit ABS
              211259   Federschwinge, kompl., rechts mit ABS
              211257   Federschwinge, kompl., links ohne ABS
              211261   Federschwinge, kompl., rechts Ohne ABS
5    1        208960   Fanghaken
6    1        203753   Schraube, Stoßdämpfer                    Bis 22-3-2006
              213134   Schraube, Stoßdämpfer                    Nach 22-03-2006
7    1        201658   TRIDEC-Deckel
8    2        207220   Ring
9    1        -        Felge 22,5x11,75 ET 65
10   1        206121   Bremsstange                              Ersetz durch 34, 35, 36
11   2        209751   Gewindebuchse
12   8        207582   Ring
13   1        210755   Sicherungsring
14   1        211251   Verschlussdeckel
15   -        -        Nicht zutreffend
16   2        311445   Lager, Bremswelle
17   1        310993   Gabel, lang, kompl.                      Ersetz durch 34, 35, 36
18   1        310842   Gabel, kompl.                            Ersetz durch 34, 35, 36
19   3        311288   Flanschschraube
20   10       311285   Flanschschraube
21   4        311287   Flanschschraube
22   8        310082   Schmiernippel
23   1        311217   Sechskantschraube
24   8        310450   Sechskantschraube
25   6        310006   Sechskantschraube
26   2        311007   Sechskantmutter                          Ersetz durch 34, 35, 36
27   2        310854   Sechskantmutter, flach
28   1        310351   Stoßdämpfer
29   2        310464   Lagerbuchse
30   1        310543   Nyloc-Mutter
31   8        310503   Nyloc-Mutter
32   1        311229   Automatischer Bremsnachsteller
33   1        310338   Dichtung, TRIDEC-Deckel
34   2        311478   Splint
35   2        311479   Gabelbolzen
36   1        211665   Bremsstange




LV-O-205-Du                            09-08                                              19

Weitere ähnliche Inhalte

Was ist angesagt?

91 pdfsam unlock-buchauszug
91 pdfsam unlock-buchauszug91 pdfsam unlock-buchauszug
91 pdfsam unlock-buchauszug
davetsbass

Berthold.preview bm cat1-allemand-v4
Berthold.preview bm cat1-allemand-v4Berthold.preview bm cat1-allemand-v4
Berthold.preview bm cat1-allemand-v4
EUROPAGES

Technical data ERA TAC Picatinny Mounting Rails | Optics Trade
Technical data ERA TAC Picatinny Mounting Rails | Optics TradeTechnical data ERA TAC Picatinny Mounting Rails | Optics Trade
Technical data ERA TAC Picatinny Mounting Rails | Optics Trade
Optics-Trade

Catalog ERA TAC | Optics Trade | 2013
Catalog ERA TAC | Optics Trade | 2013Catalog ERA TAC | Optics Trade | 2013
Catalog ERA TAC | Optics Trade | 2013
Optics-Trade

4B Boulons pour Elévateurs
4B Boulons pour Elévateurs4B Boulons pour Elévateurs
4B Boulons pour Elévateurs
4B Braime Components

109 pdfsam unlock-buchauszug
109 pdfsam unlock-buchauszug109 pdfsam unlock-buchauszug
109 pdfsam unlock-buchauszug
davetsbass

100 pdfsam unlock-buchauszug
100 pdfsam unlock-buchauszug100 pdfsam unlock-buchauszug
100 pdfsam unlock-buchauszug
davetsbass

Catalog EAW Ernst Apel GmbH | Optics Trade | 2013
Catalog EAW Ernst Apel GmbH | Optics Trade | 2013Catalog EAW Ernst Apel GmbH | Optics Trade | 2013
Catalog EAW Ernst Apel GmbH | Optics Trade | 2013
Optics-Trade

Lemken vari-diamant 10 parts catalog
Lemken vari-diamant 10 parts catalog Lemken vari-diamant 10 parts catalog
Lemken vari-diamant 10 parts catalog
PartCatalogs Net

Lemken EurOpal 5 HX parts catalog
Lemken EurOpal 5 HX parts catalogLemken EurOpal 5 HX parts catalog
Lemken EurOpal 5 HX parts catalog
PartCatalogs Net

General informations EAW Pivot Mounts | Optics Trade
General informations EAW Pivot Mounts | Optics TradeGeneral informations EAW Pivot Mounts | Optics Trade
General informations EAW Pivot Mounts | Optics Trade
Optics-Trade

Lemken system-kompaktor-gigant 800 parts catalog
Lemken system-kompaktor-gigant 800 parts catalogLemken system-kompaktor-gigant 800 parts catalog
Lemken system-kompaktor-gigant 800 parts catalog
PartCatalogs Net

EAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics Trade
EAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics TradeEAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics Trade
EAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics Trade
Optics-Trade

Lemken vari-diamant 10-x parts catalog
Lemken vari-diamant 10-x parts catalog Lemken vari-diamant 10-x parts catalog
Lemken vari-diamant 10-x parts catalog
PartCatalogs Net

Lemken quarz 7-400 parts catalog
Lemken quarz 7-400 parts catalog Lemken quarz 7-400 parts catalog
Lemken quarz 7-400 parts catalog
PartCatalogs Net

55 pdfsam unlock-buchauszug
55 pdfsam unlock-buchauszug55 pdfsam unlock-buchauszug
55 pdfsam unlock-buchauszug
davetsbass

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)
fjsekksmemm

Pp 175 i 1137 02-10
Pp 175 i 1137 02-10Pp 175 i 1137 02-10
Pp 175 i 1137 02-10
skoontz


Was ist angesagt? (20)

91 pdfsam unlock-buchauszug
91 pdfsam unlock-buchauszug91 pdfsam unlock-buchauszug
91 pdfsam unlock-buchauszug

Berthold.preview bm cat1-allemand-v4
Berthold.preview bm cat1-allemand-v4Berthold.preview bm cat1-allemand-v4
Berthold.preview bm cat1-allemand-v4

Technical data ERA TAC Picatinny Mounting Rails | Optics Trade
Technical data ERA TAC Picatinny Mounting Rails | Optics TradeTechnical data ERA TAC Picatinny Mounting Rails | Optics Trade
Technical data ERA TAC Picatinny Mounting Rails | Optics Trade

Catalog ERA TAC | Optics Trade | 2013
Catalog ERA TAC | Optics Trade | 2013Catalog ERA TAC | Optics Trade | 2013
Catalog ERA TAC | Optics Trade | 2013

4B Boulons pour Elévateurs
4B Boulons pour Elévateurs4B Boulons pour Elévateurs
4B Boulons pour Elévateurs

109 pdfsam unlock-buchauszug
109 pdfsam unlock-buchauszug109 pdfsam unlock-buchauszug
109 pdfsam unlock-buchauszug

030107 handversteller
030107 handversteller030107 handversteller
030107 handversteller

100 pdfsam unlock-buchauszug
100 pdfsam unlock-buchauszug100 pdfsam unlock-buchauszug
100 pdfsam unlock-buchauszug

Catalog EAW Ernst Apel GmbH | Optics Trade | 2013
Catalog EAW Ernst Apel GmbH | Optics Trade | 2013Catalog EAW Ernst Apel GmbH | Optics Trade | 2013
Catalog EAW Ernst Apel GmbH | Optics Trade | 2013

Lemken vari-diamant 10 parts catalog
Lemken vari-diamant 10 parts catalog Lemken vari-diamant 10 parts catalog
Lemken vari-diamant 10 parts catalog

Lemken EurOpal 5 HX parts catalog
Lemken EurOpal 5 HX parts catalogLemken EurOpal 5 HX parts catalog
Lemken EurOpal 5 HX parts catalog

General informations EAW Pivot Mounts | Optics Trade
General informations EAW Pivot Mounts | Optics TradeGeneral informations EAW Pivot Mounts | Optics Trade
General informations EAW Pivot Mounts | Optics Trade

Lemken system-kompaktor-gigant 800 parts catalog
Lemken system-kompaktor-gigant 800 parts catalogLemken system-kompaktor-gigant 800 parts catalog
Lemken system-kompaktor-gigant 800 parts catalog

EAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics Trade
EAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics TradeEAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics Trade
EAW Roll-off Mounts for Weaver Prism with Adjustable Levers | Optics Trade

Lemken vari-diamant 10-x parts catalog
Lemken vari-diamant 10-x parts catalog Lemken vari-diamant 10-x parts catalog
Lemken vari-diamant 10-x parts catalog

Lemken quarz 7-400 parts catalog
Lemken quarz 7-400 parts catalog Lemken quarz 7-400 parts catalog
Lemken quarz 7-400 parts catalog

55 pdfsam unlock-buchauszug
55 pdfsam unlock-buchauszug55 pdfsam unlock-buchauszug
55 pdfsam unlock-buchauszug

Z1691 info dgbf 3-
Z1691 info dgbf 3-Z1691 info dgbf 3-
Z1691 info dgbf 3-

Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)Kubota zd326 60 r-eu zero turn mower service repair manual (german)
Kubota zd326 60 r-eu zero turn mower service repair manual (german)

Pp 175 i 1137 02-10
Pp 175 i 1137 02-10Pp 175 i 1137 02-10
Pp 175 i 1137 02-10


Ähnlich wie Tridec lv oa_de

Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics TradeInstructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Optics-Trade

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fjskekfoselkkkm

LIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdfLIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdf
fjdkksmmdm

LIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdfLIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdf
fjdkksmmdm

LIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdfLIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdf
fjdkksmmdm

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fusefjjskekemm

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual
fusjefjkskem

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual
udfjjjsekkmem

Liebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manualLiebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manual
ufdjjdjfjksekmmd

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual
ufjjdfkkskemm

Liebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manualLiebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manual
jfjkksekfsmemwe

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual
fjsiefkkskemm

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fjksekmdme

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual
fikkskemdmd

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fusejfksekmme

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual
fusjjfskekmem

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fhsjejkdm

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fjkseikskemmwq

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual
fjjsjekdmmme

Liebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manualLiebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manual
fhjsjekdmme


Ähnlich wie Tridec lv oa_de (20)

Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics TradeInstructions SCHMIDT & BENDER PM II Dual Use | Optics Trade
Instructions SCHMIDT & BENDER PM II Dual Use | Optics Trade

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

LIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdfLIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER974B Hydraulic Excavator Service Repair Manual.pdf

LIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdfLIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER984B Hydraulic Excavator Service Repair Manual.pdf

LIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdfLIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdf
LIEBHERR ER954B Hydraulic Excavator Service Repair Manual.pdf

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual

Liebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manualLiebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manual

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual

Liebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manualLiebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manual

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

Liebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manualLiebherr er954 b hydraulic excavator service repair manual
Liebherr er954 b hydraulic excavator service repair manual

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

Liebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manualLiebherr er974 b hydraulic excavator service repair manual
Liebherr er974 b hydraulic excavator service repair manual

Liebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manualLiebherr er984 b hydraulic excavator service repair manual
Liebherr er984 b hydraulic excavator service repair manual


Tridec lv oa_de

  • 1. BENUTZERANLEITUNG REPARATUR UND WARTUNG TRIDEC RADAUFHÄNGUNG TYPE LV-O MIT GUSSSTAHL-FEDERSCHWINGE Produziert seit September 2004 LV-O-205-Du 09-08
  • 2. Die Spezifikationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. Für eventuelle Abweichungen können wir jedoch keinerlei Haftung übernehmen. © Copyright Tridec b.v. Son, Holland. Vervielfältigung und/oder Veröffentlichung durch Nachdruck, Fotokopie, Mikrofilm oder auf jede andere Art – auch auszugsweise – ohne vorherige schriftliche Genehmigung von Tridec b.v. ist nicht zulässig. Tel.: + + 31(0)499 - 491050 TRIDEC® Son-Holland Fax: + + 31(0)499 - 491060 2 09-08 LV-O-205-Du
  • 3. INHALT 1 Sicherheit ..........................................................................................................................4 2 Beschreibung ....................................................................................................................5 3 Technische Daten .............................................................................................................6 3.1 Allgemeines ...............................................................................................................6 3.2 Typenbezeichnung.....................................................................................................6 3.3 Anziehdrehmomente..................................................................................................7 3.4 Luftfederbalgdaten .....................................................................................................7 3.5 Schmiermittelspezifikation .........................................................................................8 3.6 Sonderwerkzeug ........................................................................................................8 4 Wartung.............................................................................................................................9 4.1 wartungsintervalle ......................................................................................................9 4.2 Schmieren..................................................................................................................9 4.2.1 Allgemeines ........................................................................................................9 4.2.2 Handschmierung:................................................................................................9 4.2.3 Zentralschmieranlage .........................................................................................9 5 Reparaturen ....................................................................................................................10 5.1 Allgemeines .............................................................................................................10 5.2 Rad wechseln ..........................................................................................................10 5.3 Stossdämpfer austauschen .....................................................................................11 5.4 Luftfederbalg austauschen.......................................................................................12 5.5 Automatischen Bremsnachsteller austauschen .......................................................12 5.6 Bremsgestänge prüfen/einstellen ............................................................................13 5.7 Gummilagerbuchse im Aufhängelager auswechseln...............................................14 5.7.1 Ausbau..............................................................................................................14 5.7.2 Einbau...............................................................................................................15 5.8 Vorspur der Radaufhängung einstellen ...................................................................15 6 Teile ................................................................................................................................17 6.1 Bestellen von teilen..................................................................................................17 6.2 LV-O-Radaufhängung..............................................................................................18 LV-O-205-Du 09-08 3
  • 4. 1 SICHERHEIT Mit diesem Symbol gekennzeichnete Informationen dienen der Vermeidung von Verletzungen und von lebensbedrohlichen Situationen. Mit diesem Symbol gekennzeichnete Informationen dienen der Vermeidung von Schäden an der Radaufhängung. Tridec haftet nicht für Schäden, die auf Nichtbefolgen dieser Anweisungen zurückzuführen sind. Wartungsarbeiten an der Radaufhängung Führen Sie Wartungsarbeiten mit entsprechender Sorgfalt aus. Unsorgfältiges Arbeiten kann Schäden und/oder Unfälle zur Folge haben. − Unterkeilen Sie die Räder des Aufliegers auf sichere Weise, bevor Sie Arbeiten unter dem Auflieger ausführen. − Stützen Sie den Auflieger auf angemessene Weise mit Böcken ab, wenn die Räder entfernt wurden. − Verwenden Sie beim Entfernen schwerer Teile geeignetes Hebewerkzeug oder stützen Sie die Teile auf sichere Weise ab. − Vermeiden Sie unnötigen Kontakt mit Öl und Schmiermitteln. Schützen Sie unbedeckte Körperteile mit einer Schutzcreme. − Halten Sie sich während der Betätigung von hydraulischen Komponenten in großzügigem Abstand zu den beweglichen Teilen auf. − Verwenden Sie bei der Wartung nur Originalteile von Tridec. Reifenplatzer Überprüfen Sie nach einem Reifenplatzer IMMER der Zustand des Bremsgestänges und das Funktionieren der Bremse. Herumschleudernde Reifenresten können das Bremsgestänge derartig ernsthaft beschädigen das die Bremse bleibt anlaufen. Demzufolge kann der neue Reifen bald wieder platzen und kann sogar Feuer entstehen. Ein nicht-gebremster Bremstrommel muss frei drehen können. 4 09-08 LV-O-205-Du
  • 5. 2 BESCHREIBUNG Die vorliegende Reparatur- und Wartungsanleitung für den Fahrer gilt für eine LV-O- Radaufhängung mit Gussstahl-Federschwinge, wie sie seit September 2004 produziert wird. Abb. 1 LV-O-Radaufhängung Die LV-O-Radaufhängung wurde speziell für Nutzfahrzeuge, Anhänger und Auflieger entwickelt, um möglichst viel Laderaum zwischen den Rädern zu schaffen. Nicht lenkbare, separat aufgehängte Radkonstruktionen an der linken und rechten Seite bilden die Achslinie. Um einen möglichst schmalen Radkasten zu ermöglichen, wurde das Aufhängelager direkt vor und der Federbalg direkt über dem Rad angeordnet. So entstand eine sehr schmale, robuste, zuverlässige und wartungsarme Radaufhängung. Die LV-O-Radaufhängung besteht im Wesentlichen aus folgenden Teilen: 1. (Federspeicher-)Bremszylinder 2. Luftfederbalg 3. Stoßdämpfer 4. Aufhängelager (mit Gummi-Lagerbuchse) 5. Federschwinge 6. Rad 7. Bremstrommel 8. Automatischer Bremsnachsteller Abb. 2 Hauptbestandteile der Radaufhängung LV-O-205-Du 09-08 5
  • 6. 3 TECHNISCHE DATEN 3.1 ALLGEMEINES Reifengröße, normale Ausführung, wahlweise: 385/65/R22,5 oder 385/55/R22,5 Reifengröße, niedrige Ausführung: 385/55/R22,5 Achslast je Achse: 9 Tonnen 3.2 TYPENBEZEICHNUNG Abb. 3 Typenschild Anordnung von Typenschild und Aufkleber Aufkleber und Typenschild befinden sich außen an der Halterung für den (Federspeicher-) Bremszylinder an der linken Radaufhängung jeder Achslinie. 1. Aufkleber mit Einstellmaß für die Druckstange des (Federspeicher- )Bremszylinders 2. Typenschild LV-O-Radaufhängung Abb. 4 Anordnung von Typenschild und Aufkleber 6 09-08 LV-O-205-Du
  • 7. 3.3 ANZIEHDREHMOMENTE *) Unterlegscheiben Ø 25-40 6 mm dick. **) Unterlegscheiben Ø 17-3,8 8 mm dick. ***) Mit Loctite 243 (Blau) montieren. Abb. 5 Anziehdrehmomente Pos Anzahl Bezeichnung + Spezifikationen Anziehdreh- moment 1 2 Mutter, Luftfederbalg, M12 45 Nm 2 1 Schraube, Luftfederbalg, M16 x 160 90 Nm 3 2 Schraube, Stoßdämpfer, M24 x 90, 1x *), 2x ***) 450 Nm 4 4 Flanschschraube, Aufhängelager, M16 x 50, 10.9, **) 300 Nm 5 4 Flanschschraube, Aufhängelager, M16 x 70, 10.9, **) 300 Nm 6 2 Flanschschraube Aufhängelager, M16 x 160, 10.9 300 Nm 7 6 Schraube, Verschlussdeckel, Lager, M16 x 50 ***) 300 Nm 3.4 LUFTFEDERBALGDATEN Die nebenstehende Grafik kann für die Einstellung des lastabhängigen Bremskraftregelventils verwendet werden. P = Federbalgdruck Luftfederung F = Achslast Abb. 6 Grafik, Achslast LV-O-205-Du 09-08 7
  • 8. 3.5 SCHMIERMITTELSPEZIFIKATION Zur Erfüllung der Garantiebedingungen und Gewährleistung der Lebensdauer der Aufhängung dürfen nur die vorgeschriebenen Öle und Schmiermittel verwendet werden. Tridec haftet nicht für Schäden infolge der Verwendung von Schmiermitteln, die nicht der vorgeschriebenen Spezifikation entsprechen, und/oder infolge einer Überschreitung des Wartungsintervalls. Die Verwendung eines Fettes der NLGI-Klasse 0 oder 00 ist nicht zulässig. Tridec-Radaufhängungen vom Typ LV-O werden werkseitig mit dem Fett TOTAL CERAN M versehen. Dies ist ein Mehrzweckfett für die Schmierung unter hohen Belastungen. Versehen Sie die Radaufhängung nur mit Fett, das mindestens den unten stehenden Spezifikationen entspricht. METHODE EIGENSCHAFTEN NLGI-Klasse 1 ASTM D 217 Walkpenetration; 0,1 mm 336 ASTM D 445 Grundölviskosität ,.mm2/s 650 ASTM D 2265 Tropfpunkt, °C > 300 ASTM D 2509 Timken OK load, lbs 70 DIN 51350-4 Vierkugel, Schweißkraft, kg 480 3.6 SONDERWERKZEUG Fanghaken (2 Stück) Teilenummer: 208960 Dieses Bordwerkzeug muss mit dem Fahrzeug geliefert und immer im Fahrzeug mitgeführt werden. Abb. 7 Fanghaken Für den Radwechsel wird nur ein Fanghaken benötigt. Im Notfall müssen beide Räder einer Achse mit den beiden Fanghaken angehoben werden, damit man mit reduzierter Fahrgeschwindigkeit zur nächsten Werkstatt fahren kann. 8 09-08 LV-O-205-Du
  • 9. 4 WARTUNG 4.1 WARTUNGSINTERVALLE Wöchentlich − Visuelle Inspektion − Reinigung Monatlich − Nur bei Zentralschmieranlage: Öl-/Fettstand im Behälter der Zentralschmieranlage prüfen. Alle 3 Monate oder alle 25.000 km (was am ersten erreicht wird) − Abschmieren. 4.2 SCHMIEREN 4.2.1 Allgemeines An der Halterung für den Luftfederbalg befinden sich vier Schmiernippel. Sie sind für die Schmierung der S-Nockenwelle in der Bremstrommel, des automatischen Bremsnachstellers und der beiden Lager des Bremshebels an der Halterung für den (Federspeicher) Bremszylinder bestimmt. 4.2.2 Handschmierung: − Die Schmiernippel und ihre Umgebung reinigen. − Die Kappen von den Schmiernippeln entfernen. − Die Schmiernippel mit dem vorgeschriebenen Fett versehen (siehe Technische Daten), bis sich an der jeweiligen Schmierstelle ein neuer Fettkragen gebildet hat. − Die S-Nockenwelle sparsam schmieren, damit kein Fett in die Bremstrommel eindringen kann. Ein bis zwei Hübe mit der Handpumpe sind genug. Beim Schmieren muss das zu schmierende Teil maximal bewegt oder gedreht werden. − Die Schmierleitungen auf Beschädigungen und Knicke untersuchen. − Auf Dichtheit prüfen. − Die Kappen wieder an den Schmiernippeln anbringen. − 4.2.3 Zentralschmieranlage − Den Fettbehälter mit dem vorgeschriebenen Fett füllen; siehe Technische Daten, ”Öl- und Schmiermittelspezifikation". − Die Zentralschmieranlage in Betrieb setzen: Prüfen, ob alle Schmierstellen mit Fett versorgt werden; beim Schmieren muss das zu schmierende Teil maximal bewegt oder gedreht werden. − Die Schmierleitungen auf Beschädigungen und Knicke untersuchen. − Auf Dichtheit prüfen. LV-O-205-Du 09-08 9
  • 10. 5 REPARATUREN 5.1 ALLGEMEINES Da die Bremsen, (Federspeicher-)Bremszylinder und automatischen Bremsnachsteller nicht von Tridec produziert werden, ist für Reparaturen an diesen Teilen die Dokumentation des jeweiligen Herstellers heranzuziehen. Nur bei Federspeicherzylindern: Wenn ein Federspeicherzylinder mechanisch gelöst wurde, ragt die Löseschraube an der Zylinderrückseite ein Stück weit heraus. Wenn das Fahrgestell dann (auch infolge von Luftmangel) ganz absinkt, kann die Löseschraube möglicherweise den Federbalg berühren und irreparabel beschädigen. Wenn es dazu kommt, darf auf keinen Fall mit dem Fahrzeug gefahren werden! 5.2 RAD WECHSELN Der Boden dieses Fahrzeugtyps ist so niedrig, dass zum Wechseln eines undichten Reifens kein normaler Wagenheber unter dem Fahrgestell angesetzt werden kann. Aus diesem Grund wird ein Fanghaken verwendet. − Eines der Zugmaschinenräder von vorne und hinten mit Bremsklötzen sichern. − Die Steuerleitung vom Kupplungskopf an der Zugmaschine lösen. − Die Aufliegerbremse lösen. − Die Federung abblasen lassen und so das Aufliegerfahrgestell in seine niedrigste Stellung bringen. − Radmuttern des defekten Rades lösen. Abb. 8 Rad mit dem Fanghaken anheben − Den Fanghaken (1) in die dafür vorgesehene Öse im Radkasten einhaken und die runde Scheibe am Fanghaken hinter die Gabel (2) an der Federschwinge schieben. − Luftzufuhr zum Federbalg des defekten Rades unterbrechen. Bei ECAS: Wenn das Höheregelventil an der Federschwinge des Reifens gekuppelt ist, das ersetz werden muss: − Ziehe den Stecker von das Höheregelventil. Die automatischen Höheriegelung arbeitet denn nicht mehr und die Balgen der überbleibende Räder können jetzt mit Hilfe der Fernbedienung mit Luft gefühlt werden. − Das Fahrgestell (mit dem defekten Rad) anheben; dazu die Luftfederung der anderen Räder in die höchste Stellung bringen. − Die Radmuttern entfernen. − Das defekte Rad abnehmen und austauschen. 10 09-08 LV-O-205-Du
  • 11. Reifenplatzer Überprüfen Sie nach einem Reifenplatzer IMMER der Zustand des Bremsgestänges und das Funktionieren der Bremse. Herumschleudernde Reifenresten können das Bremsgestänge derartig ernsthaft beschädigen das die Bremse bleibt anlaufen. Demzufolge kann der neue Reifen bald wieder platzen und kann sogar Feuer entstehen. Ein nicht-gebremster Bremstrommel muss frei drehen können. − Das Fahrgestell wieder durch Abblasen von Luft aus der Federung absenken. − Den Fanghaken entfernen und wieder verstauen. − Den Hahn in der Luftzufuhr zum Federbalg des gewechselten Rades öffnen. − Das Fahrzeug wieder auf Fahrhöhe bringen. − Die Radmuttern festziehen. − Die Steuerleitung wieder am Kupplungskopf an der Zugmaschine anschließen. − (Falls vorhanden) die Bremsklötze entfernen. 5.3 STOSSDÄMPFER AUSTAUSCHEN − Das Rad abbauen (siehe 5.2). − Die Federschwinge, deren Stoßdämpfer ausgetauscht werden soll, abstützen. − Die Fahrzeughöhe so einstellen, dass der Mittenabstand der Stoßdämpferschrauben 454 mm beträgt. Die Federschwinge ist dann exakt auf Fahrhöhe eingestellt. − Die Befestigungsschrauben (2 und 3) des defekten Stoßdämpfers entfernen. − Den defekten Stoßdämpfer (1) entfernen. − Den neuen Stoßdämpfer anbringen. DARAUF ACHTEN, dass die Rille im Fuß des Stoßdämpfers oben liegt (siehe Einsatz in Abb. 9). − Nach 22 März 2006 gibt es ein längere Bolzen (2) und wird die Scheibe zwischen der Stütze am Luftfederbalgen und die Stoßdämpferbefestigung angeordnet. − Die beiden Befestigungsschrauben des Stoßdämpfers mit Loctite 243 (Blau) versehen und mit 450 Nm festziehen. − Das Rad montieren und das Fahrzeug wieder fahrbereit machen. Abb. 9 Stoßdämpfer austauschen LV-O-205-Du 09-08 11
  • 12. 5.4 LUFTFEDERBALG AUSTAUSCHEN − Das Rad abbauen (siehe 5.2). − Das Fahrgestell so anheben, dass die Federschwinge ihren Endanschlag erreicht. − Stützböcke unter dem Fahrgestell anordnen. − Den Hahn an der Federbalgplatte (1) des defekten Luftfederbalgs (5) schließen. − Den Drucklufthahn vom Anschluss an der Federbalgplatte (1) lösen. − Die beiden M12-Muttern (2) der Federbalg- platte (1) an der Vorderseite des Federbocks entfernen. − Die M16-Befestigungsschraube (6) des Federbalgkolbens entfernen. − Den defekten Federbalg entfernen. Luftfederbalg (5), Federanschlag (3), Gewindebuchse (4) und Federbalgkolben (6) werden zusammen als eine Montagegruppe geliefert. Abb. 10 Luftfederbalg austauschen − Den neuen Luftfederbalg (5) mit zwei Muttern (2) am Federbock montieren. Die Muttern mit einem Drehmoment von 45 Nm festziehen. − Den Drucklufthahn an der Federbalgplatte (1) anschließen. − Luft in den Luftfederbalg (5) blasen, so dass er sich entfaltet und die Rückseite des Federbalgkolbens (6) die Federstütze (8) an der Federschwinge erreicht. − Die Schraube (7) anbringen und mit einem Drehmoment von 200 Nm anziehen. − System wieder auf Druck bringen und den Anschluss auf Dichtheit prüfen. − Die Stützböcke entfernen und das Rad, wie oben beschrieben, montieren. 5.5 AUTOMATISCHEN BREMSNACHSTELLER AUSTAUSCHEN − Die Bremse entspannen. − Das Fahrgestell so anheben, dass die Federschwinge ihren Endanschlag erreicht. − Stützböcke unter dem Fahrgestell anordnen. − Splint und Gabelstift (5) entfernen. − Die Gabel der Zugstange (1) vom Hebel des automatischen Bremsnachstellers (4) schieben. − Mutter (6) entfernen. − Die Muttern (7 und 8) am Gewindebolzen soweit lösen, dass der Gegenhalter des automatischen Bremsnachstellers frei liegt. − Den Seegerring (2) an der Bremsnockenwelle entfernen. − Den automatischen Bremsnachsteller (4) von den Keilnuten an der Bremsnockenwelle ziehen. Abb. 11 Automatischen Bremsnachsteller austauschen − Den neuen automatischen Bremsnachsteller (4) auf die Keilnuten an der Bremsnocken- welle schieben. 12 09-08 LV-O-205-Du
  • 13. Den Bremsnachsteller mit dem Seegerring (2) sichern. − Den Gegenhalter wieder mit Gewindebolzen und Muttern (6, 7 und 8) befestigen. − Die Gabel von Zugstange (1) mit Gabelstift und Splint am Hebel des automatischen Bremsnachstellers (4) montieren. − Die Betriebsbremse so lange betätigen, bis der Bremsbelag wieder anliegt. − Die Einstellung des Bremsgestänges, wie unten beschrieben, prüfen. 5.6 BREMSGESTÄNGE PRÜFEN/EINSTELLEN Für eine schnelle Prüfung, ob das LV-O- Gestänge gut eingestellt ist und/oder einwandfrei funktioniert, kann bei voll betätigter Bremse die Stellung des Gestänges beurteilt werden. Die unten genannten Teile müssen dann einen Winkel von ca. 90° zueinander bilden: Druckstange, Bremszylinder - Bremshebel Bremshebel - Zugstange Zugstange - automatischer Bremsnachsteller Abb. 12 Bremsgestänge LV-O-205-Du 09-08 13
  • 14. 5.7 GUMMILAGERBUCHSE IM AUFHÄNGELAGER AUSWECHSELN 5.7.1 Ausbau Abb. 13 Gummilagerbuchsen im Aufhängelager auswechseln 1 Federschwinge 8 Lagergehäuse 15 Halteplatte 2 Achsstummel 9 Gewindebuchse 16 Flanschschraube 3 Lagerbuchse (Gummi) 10 Gewindebuchse 17 Dichtung 4 Ring 11 Flanschschraube 18 TRIDEC-Deckel 5 Unterlegscheibe 12 Flanschschraube 19 Sechskantschraube 6 Flanschschraube, lang 13 Ring 20 Bremstrommel 7 Flanschschraube, kurz 14 Lagerbuchse (Gummi) − Das Rad abbauen. − Das Fahrgestell anheben und mit Böcken abstützen. − Die Bremstrommel (20) und die Federschwinge (1) mit geeigneten Wagenhebern abstützen. Die Federschwinge (1) auf Fahrhöhe einstellen (Mittenabstand Stoßdämpferschrauben = 454 mm) (siehe Abb. 9). − Die sechs Sechskantschrauben (19) und den TRIDEC-Deckel (18) entfernen. − Die Flanschschrauben (16) lösen. − Lagerbuchse (10) gegenhalten und Flanschschraube (12) entfernen. − Lagerbuchse (9) gegenhalten und Flanschschraube (11) entfernen. − Die acht Flanschschrauben (6 und 7) mit Unterlegscheiben (5) vom Aufhängelager an der Montageplatte im Radkasten entfernen. − Das Aufhängelager gerade weit genug absenken. − Die Flanschschrauben (16) entfernen. − Die Halteplatte (15) entfernen. − Das Lagergehäuse (8) komplett mit der vorderen Gummilagerbuchse (14) und Stahlring (13) vom Achsstummel (2) schieben. 14 09-08 LV-O-205-Du
  • 15. Stahlring (4) und hintere Gummilagerbuchse (5) vom Achszapfen (7) schieben. − Vordere Gummilagerbuchse (1) und Stahlring (3) aus der Lagerschale (2) schieben. 5.7.2 Einbau − Lagergehäuse (8) und Achsstummel (2) reinigen. − Bei der hinteren Lagerbuchse (3) den Innenumfang und den Kragen, der an der Federschwinge liegt, mit Reifenfett einreiben. − Die hintere Lagerbuchse (3) auf den Achsstummel (2) schieben. − Den Stahlring (4) auf den Achsstummel (2) schieben. − Das Lagergehäuse (8) über den Achsstummel und die hintere Gummilagerbuchse (3) schieben. − Den Stahlring (13) auf den Achsstummel (2) schieben. − Bei der vorderen Lagerbuchse (14) den Innenumfang und den Kragen, der an der Halteplatte (15) liegt, mit Reifenfett einreiben. − Lagerbuchse (14) auf den Achsstummel (2) und in das Lagergehäuse (8) schieben. − Die Halteplatte (15) mit den sechs Flanschschrauben (16) am Achsstummelkopf montieren. Die Flanschschrauben gerade soweit festdrehen, dass das Aufhängerlager wieder unter die Montageplatte geschoben werden kann, das Gummilager sich aber noch gut setzen kann. − Das Lagergehäuse (8) nach oben und mit dem Zentriernocken (C) in die Aussparung in der Montageplatte drücken (siehe auch Abb. 14). − Die vier Flanschschrauben M16x70 (6) mit den Unterlegscheiben (5) montieren. Die Schrauben noch nicht festziehen. − Die vier Flanschschrauben M16x50 (7) mit den Unterlegscheiben (5) montieren. Die Schrauben noch nicht festziehen. − Die Bremstrommel auf normale Fahrhöhe bringen. Über Kreuz zwei Flanschschrauben (16) lösen. Das Gewinde mit Loctite 243 versehen und die Flanschschrauben wieder mit einem Drehmoment von 300 Nm festziehen. Bei den anderen Flanschschrauben (16) ebenso vorgehen. − Das Gewinde der beiden Flanschschrauben (11 und 12) mit Kupferfett einreiben. Die Lagerbuchsen (9 und 10) gegenhalten und die Flanschschrauben (11 und 12) montieren. Die Schrauben mit einem Drehmoment von 300 Nm festziehen. Prüfen, ob die Vorspur noch den Anforderungen entspricht. Die Vorspur, falls erforderlich, wie in Abschnitt 5.8 beschrieben, neu einstellen. − Die acht Flanschschrauben (6 und 7) des Aufhängelagers mit einem Drehmoment von 300 Nm festziehen. − Den Lagerdeckel (16) mit den sechs Schrauben (29) montieren. − Das Rad montieren. 5.8 VORSPUR DER RADAUFHÄNGUNG EINSTELLEN − Das Rad abbauen (siehe 5.2). − Messplatten (23) an der Vorderseite des Fahrgestells anbringen. − Einen Ständer (21) für den Ausrichtprojektor (22) an der Bremstrommel montieren. LV-O-205-Du 09-08 15
  • 16. Den Ausrichtprojektor an den Ständer hängen und gut ausschwingen lassen. − Einen Wagenheber unter der Bremstrommel (20) ansetzen. Die Radaufhängung auf die normale Fahrhöhe einstellen; dazu die Bremstrommel der Radaufhängung heben bzw. absenken. Die richtige Fahrhöhe ist erreicht, wenn der Mittenabstand zwischen den Befestigungsschrauben des Stoßdämpfers 454 mm beträgt (siehe auch Abb. 9). Abb. 14 Draufsicht Ausrichten der LV-O-Aufhängung 1 Federschwinge 11 Flanschschraube 20 Bremstrommel 8 Lagergehäuse, Aufhängelager 12 Flanschschraube 21 Ständer für Ausrichtprojektor 9 Gewindebuchse 15 Halteplatte 22 Ausrichtprojektor 10 Gewindebuchse 16 Flanschschraube 23 Messplatte − Alle 8 Befestigungsschrauben (6 und 7, Abb. 13) lösen, so dass das Lagergehäuse (8) des Aufhängelagers sich gerade um den Zentriernocken (C) drehen kann. − Die Flanschschrauben (11) und (12) lösen. − Bei Herausdrehen von Gewindebuchse (10) und entsprechendem Eindrehen von Gewindebuchse (9) dreht sich das Lagergehäuse (8) und damit die ganze Federschwinge (1) rechtsherum. Bei Herausdrehen von Gewindebuchse (9) und entsprechendem Eindrehen von Gewindebuchse (10) dreht sich das Lagergehäuse (8) und damit die ganze Federschwinge (1) linksherum. Auf diese Weise das Aufhängelager (und damit die ganze Radaufhängung) auf eine Vorspur von 0 mm einstellen. Darauf achten, dass beide Gewindebuchsen (9 und 10) bei der eingestellten Vorspur gut am Lagergehäuse (8) anliegen. − Gewindebuchse (9) gegenhalten und Flanschschraube (11) mit 300 Nm festziehen. − Gewindebuchse (10) gegenhalten und Schraube (12) mit 300 Nm festziehen. − Anschließend die Schrauben (6 und 7, Abb. 13) mit 300 Nm festziehen. − Prüfen, ob die Vorspur gleich geblieben ist. Erforderlichenfalls neu einstellen. − Den Ausrichtprojektor und die Messplatten entfernen. − Den Ständer (21) von der Bremstrommel nehmen. − Das Rad montieren. 16 09-08 LV-O-205-Du
  • 17. 6 TEILE 6.1 BESTELLEN VON TEILEN Geben Sie bei der Bestellung von Teilen außer der Bestellnummer immer den Typ und die Seriennummer an; beides finden Sie auf dem Typenschild an der Federschwinge der jeweiligen LV-O-Aufhängung. In seltenen Fällen kann in der Zeichnung oder in der Liste ein Teil angegeben sein, dem keine Bestellnummer zugeordnet ist. Wenn Sie dieses Teil doch bestellen möchten, geben Sie bitte die Positionsnummer, die zugehörige Typennummer und die Seriennummer an. Für Preise und Lieferbedingungen verweisen wir auf die Preisliste für TRIDEC-Teile bzw. auf unsere Vertriebsabteilung. LV-O-205-Du 09-08 17
  • 18. 6.2 LV-O-RADAUFHÄNGUNG Produktionsdatum: nach September 2004 18 09-08 LV-O-205-Du
  • 19. Pos. Anza Nummer Bezeichnung Bemerkung hl 1 1 207206 LV-O-Lagergehäuse 2 1 207647 Bremshebel, links 208047 Bremshebel, rechts 3 1 208479 Luftfederbalg, kompl. 4 1 211255 Federschwinge, kompl., links mit ABS 211259 Federschwinge, kompl., rechts mit ABS 211257 Federschwinge, kompl., links ohne ABS 211261 Federschwinge, kompl., rechts Ohne ABS 5 1 208960 Fanghaken 6 1 203753 Schraube, Stoßdämpfer Bis 22-3-2006 213134 Schraube, Stoßdämpfer Nach 22-03-2006 7 1 201658 TRIDEC-Deckel 8 2 207220 Ring 9 1 - Felge 22,5x11,75 ET 65 10 1 206121 Bremsstange Ersetz durch 34, 35, 36 11 2 209751 Gewindebuchse 12 8 207582 Ring 13 1 210755 Sicherungsring 14 1 211251 Verschlussdeckel 15 - - Nicht zutreffend 16 2 311445 Lager, Bremswelle 17 1 310993 Gabel, lang, kompl. Ersetz durch 34, 35, 36 18 1 310842 Gabel, kompl. Ersetz durch 34, 35, 36 19 3 311288 Flanschschraube 20 10 311285 Flanschschraube 21 4 311287 Flanschschraube 22 8 310082 Schmiernippel 23 1 311217 Sechskantschraube 24 8 310450 Sechskantschraube 25 6 310006 Sechskantschraube 26 2 311007 Sechskantmutter Ersetz durch 34, 35, 36 27 2 310854 Sechskantmutter, flach 28 1 310351 Stoßdämpfer 29 2 310464 Lagerbuchse 30 1 310543 Nyloc-Mutter 31 8 310503 Nyloc-Mutter 32 1 311229 Automatischer Bremsnachsteller 33 1 310338 Dichtung, TRIDEC-Deckel 34 2 311478 Splint 35 2 311479 Gabelbolzen 36 1 211665 Bremsstange LV-O-205-Du 09-08 19
